Цвета проводов в электрике, земля, ноль, фаза и нейтраль

Заводская окраска изоляции кабельных жил и токопроводов не является элементом декора, хотя разноцветные пучки электропроводки выглядят довольно нарядно. Цвет является одним из видов маркировки проводов, необходимой для облегчения монтажа электрического оборудования и обеспечения его безопасной эксплуатации.

Нормы применения цветовой маркировки предназначенной для идентификации проводниковых материалов в электроустановках регламентируются ГОСТ Р 50462-2009. Стандарт относится к жилам кабелей, отдельным изолированным и неизолированным проводникам, включая токоведущие шины электроустановок различного напряжения.

Ниже рассмотрено подробно, что и каким цветом обозначается, а что не маркируется вовсе.

В соответствии с ГОСТ Р 50462-2009 идентификация проводников обязательна, в качестве её способов могут применяться:

  • окраска изоляции или непосредственно проводника определённым цветом;
  • нанесение на изоляционный слой проводникового материала буквенно-цифровых символов;
  • совместное применение обоих методов.

Цветовая маркировка проводниковых материалов должна обязательно производиться как минимум, на концах токопроводящих жил, а лучше по всей их длине. Маркировка изолированных проводников может производиться путём придания сплошной окраски изоляции либо путём нанесения отдельных цветовых меток. Цветовая идентификация неизолированных проводов производится на их концах и в местах соединений.

Когда маркировка не нужна?

Маркировка проводников цветом не требуется в следующих случаях:

  • для обозначения концентрических кабельных жил;
  • для маркировки кабельной брони или токопроводящей оболочки, когда они используются как защитный проводник;
  • для неизолированных проводов при невозможности постоянной идентификации;
  • для сторонних и открытых токопроводящих частей, которые используются как защитный проводник.

Зелёный и жёлтый

Зелёный и жёлтый цвета не допускается применять в чистом виде. Данные цвета могут использоваться только в комбинации друг с другом (жёлто-зелёная окраска). Применять для окраски проводниковой изоляции комбинирование, по-отдельности, жёлтого или зелёного цвета с любым другим цветом считается недопустимым.

У некоторых производителей принято различать, если провод желтый с зеленой полосой (она тоньше), то он гибкий, если зеленый с желтой полосой то — жесткий. В данном случае это правило не работает, медь относится к жестким проводникам.

Цвет провода заземления составляет комбинацию желтого и зеленого.

Читайте еще: что такое контур заземления и как работает УЗИП при ударе молнии?

Цвет нулевого провода / нейтрали

Для идентификации токопроводов данного назначения должен применяться синий цвет. Запрещается использование синего цвета для идентификации других проводниковых изделий, кроме линейного провода, подключенного к заземлению.

Если роль нейтрали или среднего провода играют неизолированные проводниковые материалы, на них должна наноситься полоса синего цвета, имеющая ширину от 15 до 100 мм. Полоса должна быть по всей длине проводов или в доступных местах и отдельных устройствах.

В соответствии со стандартами, регламентирующими маркировку электрических цепей взрывозащищённого оборудования, синим цветом маркируются штепсельные разъёмы, зажимы и соединительные коробки, служащие для монтажа взрывобезопасных цепей.

Цвет фазы

Маркировка фаз в цепях переменного тока. Гамма предпочтительных цветов для обозначения этих проводников в соответствии с ГОСТ содержит чёрный, коричневый и серый цвета. Данные цвета не имеют отношения к фазировке или порядку чередования фаз. СтабЭксперт.ру напоминает, что в однофазной электрической цепи предпочтительным цветом окраски фазного провода является коричневый.

В тех схемах, когда однофазная электрическая цепь образуется путём ответвления от трёхфазной системы, цвет изоляции фазного провода однофазной цепи должен совпадать с цветом соответствующей фазы в трёхфазной цепи.

Читайте еще: нужно или нет применять автоматический выключатель АВДТ?

Провода полюсов постоянного тока

В цепях постоянного тока проводники положительного полюса предпочтительно использовать с изоляцией коричневого цвета. Для проводов отрицательного полюса ГОСТ рекомендует отдавать предпочтение серому цвету.

Полюса двухпроводных сетей постоянного тока, сформированных как ответвления от трёхпроводных (имеющих среднюю точку), должны иметь цвета, совпадающие с цветами одноимённых полюсов сетей со средним проводом.

В случае, если один из полюсных проводников заземлён, для его идентификации предпочтительным является синий цвет. Во избежание путаницы в случае, если рядом проходят проводники разного назначения, окрашенные в синий цвет (нейтральный, средний и т. д.), дополнительно к цветовой маркировке следует применить буквенно-цифровые обозначения.

Способы маркировки защитных проводников. Проводниковые материалы, выполняющие функцию защиты, согласно ГОСТ подлежат идентификации посредством применения двухцветной комбинацией жёлтого и зелёного цветов. Такая расцветка не должна применяться для обозначения проводников другого назначения.

Существуют требования к выполнению самой цветовой комбинации. Любой отрезок проводника длиной 15 мм должен обладать сочетанием жёлтого и зелёного цветов 30% к 70%.

PEN-проводники

Проводники данного назначения, в случае если они изолированы, должны быть маркированы посредством одного из следующих способов:

  • желто-зеленой окраской по всей их длине, плюс к этому, синими метками, на концах и в точках выполнения соединений;
  • сплошной окраской синим цветом и, кроме этого, желто-зелёными метками на их концах и в соединительных точках.

Далее:

  • Как подключить участок к электричеству?
  • Что такое внешняя и внутренняя молниезащита?
  • Плюсы и минусы инверторных стабилизаторов напряжения.

провода по цветам в электрики

Перейти к содержанию

Search for:

Статьи об энергетике

На чтение 5 мин. Просмотров 433 Опубликовано

Содержание

  1. Зачем делят провода по цветам?
  2. Обозначения цвета проводов в электрике
  3. Фаза
  4. Земля
  5. Ноль
  6. Отличие земли и нейтраля
  7. Поиск фазы в выключателе

Все элементы электропроводки имеют свой цвет. Благодаря этому электрик быстро ориентируется в пучке и выбирает нужную деталь. С маркировкой проводов по цвету знакомы не все. При неправильном соединении контактов происходит замыкание, иногда человек во время этого получает электрический разряд. Цветную маркировку в электрике создали для того, чтобы сократить время на поиск нужного контакта и его подключение к другому.

Зачем делят провода по цветам?

Такой способ оформления проводки выбрали для повышения безопасности, поскольку без этого есть высокий риск замыкания и поражения человека. Раньше расцветка проводов имела только черный и белый оттенок, но это было не очень удобно. Во время работы приходилось подавать питание в проводник, а потом контроллером определять, это фаза или ноль.

При использовании разных цветов электрики уже не путаются с такими моментами, поскольку провода маркируются по всей длине. Предназначение каждого заранее определяют и относят его к соответствующей группе.

К однофазной и трехфазной сети на 220 В выдвигаются одинаковые требования. Различий по цветам они не имеют, но фазный провод при этом дополняется еще несколькими оттенками. Маркировка сохраняется по всей длине, иногда в точках соединения используют кембрики или изоленту, чтобы лучше зафиксировать элемент.

Для определения группы, к которой относится элемент, его предварительно зачищают от слоя изоляции на несколько сантиметров, жилы при этом оставляют в оплетке. Производители не могут самопроизвольно решать, в какой цвет окрашивать изоляцию, поскольку для этого есть правила устройства электроустановок. Эти стандарты действуют в России, Белоруси, Украине. В остальных государствах есть свои символы и маркировка, которые нужно учитывать.

Обозначения цвета проводов в электрике

В щитках встречается три типа проводов: фаза, земля или ноль. Некоторые из них считаются особо опасными, поэтому маркировка наносится по всей длине. В этом случае даже при пережатии удастся определить, к какой группе относится компонент.

Фаза

Прикасаться к этим проводам опасно, в некоторых случаях смерть от них наступает моментально, поэтому в электропроводке их всегда окрашивают в яркий цвет, все они представлены на картинке ниже.

Фазы в электрике чаще обозначают красным или черным цветом, но иногда их оформляют в розовом, сером или коричневом оттенке. Работать с фазами легче, если сразу определить землю и ноль.

На схемах провода не обозначают цветом, вместо этого используют букву L. Если фаз в устройстве несколько, то их отличают друг от друга цифрами, например, L1, L2 и т. д. В однофазных схемах обозначаются буквами А, В, С, здесь цифры не используют.

Земля

По стандарту обозначение таких проводов происходит в зелено-желтом цвете. Несколько продольных линий отличают провода от всех остальных, поэтому ошибиться тут почти невозможно. Поперечные полоски тоже встречаются, но гораздо реже.

Если среди всех проводов встречается только желтый или зеленый цвет, то землей считается один из них. На схемах прописывается через PE, контакты, к которым ее потребуется подключить, обозначаются также.

Некоторые называют землю нулевым защитным проводом, из-за этого временами появляется путаница. Земля просто снижает риск прохождения тока, поэтому иногда ей причисляют защитные функции.

Ноль

Этот провод обычно окрашивают в синий или голубой цвет, иногда на нем рисуют белые полосы, чтобы выделить среди остальных. Другие оттенки не используют, даже если он находится в трехжильном кабеле с несколькими проводниками. На схемах его обозначают буквой N или просто окрашивают в синий цвет. Он образует электрическую цепь, чем и отличается от земли.

Отличие земли и нейтраля

По проводам с фазой и нулем идет электрический ток, поэтому дотрагиваться до них не стоит. Земля используется для перенаправления напряжения, когда оно выходит на корпус электрического прибора. Такая защита раньше устанавливалась на усмотрение пользователя, а теперь почти везде стала обязательной, поскольку без предварительного заземления устройство даже не включится.

Если проигнорировать этот критерий, то скопившееся электричество приведет к пробою или прохождению тока через человека. Когда по цветам в проводке разобраться невозможно, используют следующие методы:

  1. Измерьте сопротивление, в норме оно не превышает 4 Ом. Предварительно узнайте, есть ли там сопротивление, поскольку иначе мультиметр сгорит.
  2. Определите фазу, а дальше вольтметром измерьте напряжение, которое скапливается между землей и нейтралем. У первого элемента оно всегда выше.
  3. Измерьте напряжение между землей и любым другим безопасным прибором, например, батареей. В этом случае техника не обнаружит напряжения.

Этот алгоритм работает только на трех- или пятижильном кабеле, во всех остальных случаях земля окрашивается синим, а фаза коричневым или зеленым цветом.

Поиск фазы в выключателе

При подключении розетки этой необходимости не возникает, поскольку по сути все равно, куда ее подавать. При работе с выключателем все иначе, поскольку там фаза размыкается, а ноль идет на лампочку. Так делают для безопасности жильцов, иначе при замене лампы пойдет ток. Из-за этого фазу направляют на нижний контакт, а нейтраль на боковой.

Если в кабеле два одинаковых провода, то фазу определяют индикатором, он светится при контакте. Перед этим прибор отключают от электричества и зачищают изоляцию на 1,5 см. Провода разводят в разные стороны для предотвращения замыкания. Далее включают электричество и подносят индикатор, большой палец кладут на кончик отвертки, где находится площадка. Если при этом загорается лампочка, то проблем с определением фазы не возникает. Землю и нейтраль так обнаружить не удастся, поэтому используют сразу несколько способов.

Во время работы с проводами всегда соблюдайте правила их прокладывания и располагайте только горизонтально или вертикально. Экономия на этом приведет к тому, что их случайно зацепят во время ремонта или вообще не найдут.

Adblock
detector

Цветовая маркировка проводов в электрике. Какими бывают цвета проводов фазы, ноля и земли в квартирах или частных домах Цвета 3 фазных проводов

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта — включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости — прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой — нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой — это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА — соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС — дополнительная свинцовая оплетка.
  • Б — наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн — негорючая оплетка кабеля.
  • Г — отсутствие защитной оболочки.
  • Р — оболочка из резины.
  • НР — резиновая оболочка из негорючего материала.

Определение принадлежности проводов (фаза, ноль, заземление) при помощи цветовой идентификации (цвета изоляции проводников) значительно упрощает и ускоряет процесс монтажа распределительных щитков и электропроводки. Но следует сразу оговориться, что нельзя полагаться только на расшифровку цветовой маркировки при определении принадлежности провода.

Цветовая маркировка проводов согласно ГОСТ

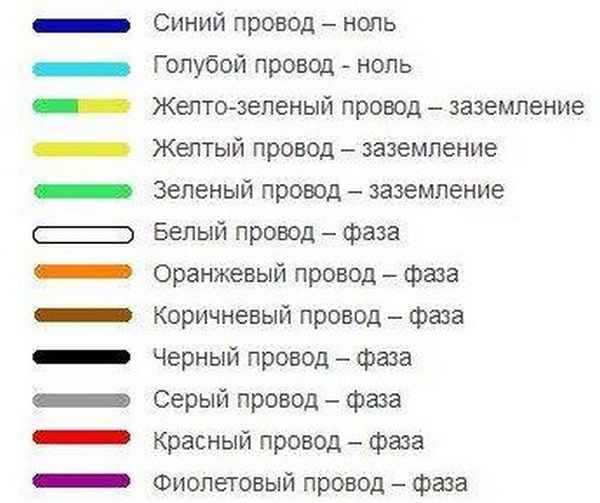

По ГОСТ проводники маркируются цветом изоляции согласно таблице:

Цвета, используемые для обозначения фазных проводников электропроводки

Но, вместо того, чтобы пытаться заучить все стандарты, для возможности самостоятельного выполнения электромонтажных работ качественно и безопасно, нужно выучить несколько обязательных правил:


Наиболее часто фазные провода выполняются с изоляцией красного, коричневого и черного цветов. При монтаже фаз одинаковыми проводами разрешенного цвета, обязательно на их окончании ставить цветные кембрики, или мотки цветной изоленты.

В цепях постоянного тока плюс обозначают красным, минус – черным. Иногда минус обозначают синим цветом, но в системах с двухполярным питанием (плюс, минус, ноль), провод нуля обязательно должен быть синим.

Недостаточность нормативов ГОСТ при монтаже сложных схем

Неточность человеческого глаза в правильном определении цветовых оттенков делает невозможной надежную расшифровку цветовой маркировки множества различающихся по своей функции проводов в сложных электрических схемах.

Если собирается оборудование, в котором имеются цепи переменного и постоянного тока, а также различные сигнальные провода, то помимо ГОСТ, маркировка каждого типа проводов обуславливается в техническом задании и других регламентных документах, и указывается в электромонтажных схемах.


Сборка сложного щита управления

Помимо цветовой маркировки, в сложном оборудовании должна быть буквенно-цифровая идентификация каждого провода при помощи бирок или трубок из ПВХ (кембриков), термоусадочных трубок, одетых на окончание проводников.

Данную практику будет не лишним применить и при сборке домашнего электрощитка – то есть, подписывать функциональную принадлежность каждого провода условными сокращениями на бирках, трубках или самой изоляции.


Маркировка проводов специальными бирками

Причины возможной неверной цветовой идентификации

Делая ремонт или модернизацию распределительного щитка нельзя полагаться только на цвет проводов, определяя их принадлежность. Ведь по старому ГОСТ фазы определялись красным, зеленым, желтым цветом, ноль – синим, а заземление – черным.

По новым нормативах ГОСТ и ПУЭ седьмого издания, заземление определяется желто-зеленым цветом, а провод фазы может быть черным. Несоответствие старых и новых нормативов ГОСТ может привести к путанице, ошибкам монтажа и даже к несчастным случаям.

Многие электрики старой школы, не желая учить новый ГОСТ, или просто, следуя традициям, продолжают монтировать электропроводку по старинке, тем самым подвергая более молодых коллег опасности.


Монтаж выполнен «кое-как» без соблюдения цветовой идентификации

Нужно иметь в виду, что цветовая маркировка

проводов и кабелей не всегда может быть сделана по правилам из-за некомпетентности электрика, отсутствия проводов нужного цвета, брака производителя или ошибки монтажника.

К тому же, у стран из разных регионов мира существует своя расшифровка цветовой маркировки силовых и сигнальных проводов переменного и постоянного тока. Поэтому, при подключении различных изделий всегда нужно сверяться со схемой и инструкцией, не полагаясь только на цветовую маркировку.


Цветовая идентификация проводов в разных странах мира

Поэтому, учитывая изложенные выше доводы, полагаться на цветовую маркировку проводов можно лишь при выполнении таких условий:


Во всех прочих случаях, бывалые электрики профессионалы настоятельно рекомендуют определять фазу, ноль и заземление при помощи приборов и визуального контроля за следованием проводов.

Определение предназначения проводов в щитке и электропроводке

Определить фазу в однофазном щитке можно при помощи тестера, мультиметра, индикатора, пробника в виде лампочки. Определить принадлежность каждой фазы (А, В, С, или L1, L2, L3) можно выполнив фазировку при помощи фазометра.


Цифровой фазометр для определения фаз

Гарантированное определение нуля (в системах с глухозаземленной нейтралью) обеспечивается отсутствием на проводе напряжения и наличием почти нулевого сопротивления между данным проводником и шиной заземления.


Проведение измерений в щитке

Защитный проводник PE (заземление), при отсутствии цветовой идентификации в розетке или распределительной коробке можно определить, отключив предварительно ноль в щитке, подключая между фазой и испытуемым проводом лампочку.


Самодельный измерительный прибор электрика — «контролька»

Если в щитке установлено , то оно сразу же выключится.

Если УЗО не установлено, то лампочка на 220 В должна светиться. Если свечение тусклое, то заземление некачественное, соответственно – ненадёжное.

Культура электромонтажа

Важно не только знать расшифровку цветовой идентификации, но и последовательно соблюдать данную маркировку при разветвлениях линий и их проходе через различные устройства – автоматические выключатели, УЗО, контакторы и т д.

Выполнение каждой силовой линии по всей ее протяженности одним уникальным цветом указывает на высокую культуру электромонтажа. Собранный таким образом электрощит будет не только эстетично выглядеть, но и позволит с одного взгляда определить прохождение силовых цепей.


Высокая культура электромонтажа

К сожалению, не всегда есть возможность приобрести кабельную продукцию с необходимым цветовым окрасом токонесущих жил. Например, в пятипроводном кабеле фазные проводники могут быть обозначены красным, желтым и зеленым.

Более того, может быть в наличии кабель с одноцветными жилами. В таком случае обязательно нужно выполнить прозвонку кабеля, с последующей маркировкой окончаний.


Специальные маркеры для окончаний кабеля

Если ввод в щит выполняется кабелем с нестандартной раскраской, то на окончания проводников нужно надеть маркировку соответствующих цветов, и продолжать силовые линии согласно выбранной идентификации.

Возможные ошибки при расшифровке цветовой маркировки

Нестандартность окраса проводов, незаметность или поблеклость цветных окончаний на одноцветных жилах кабеля может привести неверной расшифровке цветовой идентификации. Поэтому, нужно выбирать кабель с четко различимыми цветами, и лучше, чтобы окраска была произведена по всей длине жил кабеля.


При работе с подобным кабелем можно легко ошибиться

Иногда производители кабельной продукции окрашивают изоляцию токонесущих жил только с торцов кабеля. Если кабель разрезается на более короткие отрезки, то необходима отдельных жил.

Изредка несколько жил в кабеле могут быть с изоляцией одинакового цвета. Очень редко, но случается заводской брак, и окончания проводников промаркированы неверно.


Кабель с одноцветными жилами

Чтобы гарантированно избежать неприятностей, нужно обязательно выработать привычку проверять применяемый при монтаже кабель – помимо ошибок с раскраской там может быть обрыв жилы или короткое замыкание.
