Кабельные наконечники и гильзы для силового кабеля

Главная

Обзоры и советы

Статьи

ные наконечники и гильзы для силового кабеля

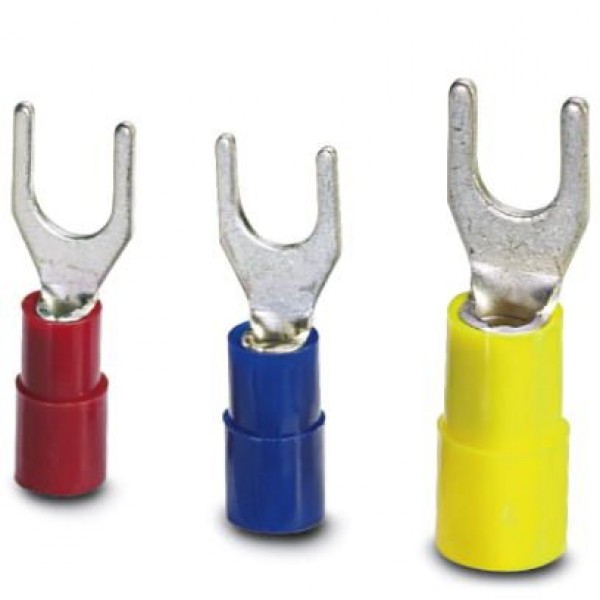

Кабельные наконечники предназначены для надежного и качественного присоединения кабеля к зажимам различных электротехнических устройств или соединением нескольких проводов или кабелей. Кабельные наконечники, в зависимости от типа, монтируются на концы жил пайкой опрессовкой или при помощи болтовых зажимов.

Существует огромное количество кабельных наконечников различного исполнения, применяемые практически во всех элементах электроустановок, начиная от цепей вторичной коммутации устройств релейной защиты и автоматики, заканчивая кабельными линиями высокого напряжения. Рассмотрим несколько наиболее распространенных типов кабельных наконечников, применяемых в электроустановках для подключения проводов и кабелей различного назначения. Кабельный наконечник ТМ (с) устанавливается на жилу силового кабеля методом опрессовки. Например они применимы для таких марок кабеля как ВВГнг-LS или ВБбШв. Данный наконечник изготовлен из меди. Существуют также наконечники, выполненные из луженой меди (

ТМЛ). Данные наконечники предназначены для медных жил. Если кабель изготовлен из алюминия, то подойдут кабельные наконечники типа ТА, которые изготовлены из алюминия. Например для кабеля АВВГ. Данный тип наконечников устанавливается на жилу опрессовкой. Алюминий быстро окисляется, а это в свою очередь приводит к нарушению контакта. Поэтому, перед опрессовкой жил кабеля наносят кварце-вазелиновую пасту (ПКВ), как на саму жилу, так и внутрь наконечника. Данная смесь разрушает окисленную пленку на обеих поверхностях, а также защищает в дальнейшем полученное соединение от коррозии. Применение пасты ПКВ значительно упрощает монтажные работы, в частности опрессовку жил и последующее их присоединение к другим элементам электрооборудования электроустановки, так как отсутствует необходимость предварительной зачистки соединяемых поверхностей.

При необходимости соединения жил кабелей применяют кабельные гильзы. Для соединения двух медных или двух алюминиевых кабелей применяют гильзы ГМ и ГА соответственно.

Если возникла необходимость соединения двух кабелей, изготовленных из разных материалов (медного и алюминиевого), то для этой цели можно использовать алюмомедные сварные гильзы типа ГАМ.

Очень часто возникает необходимость подключения алюминиевого кабеля к медным шинам. В данном случае есть несколько вариантов. Можно использовать алюмомедные наконечники типа ГАМ или оконцевать жилы кабеля обычными алюминиевыми наконечниками и подключить наконечник на шину через алюмомендную шайбу ШАМ. Для подключения гибких проводников цепей (например кабель ПВ-3) вторичной коммутации и жил силовых кабелей электроустановок применяют наконечники типа ПМ. Конструкция данного типа продукции такова, что присоединение проводников можно выполнять как пайкой, так и опрессовкой.

Кроме того, возможно комбинирование двух способов соединения. Поверхность данных наконечников покрыта сплавом олова и висмута. Данный сплав обеспечивает надежный контакт проводника и наконечника и предупреждает возникновение коррозии. Следовательно, данный тип наконечников может применяться для подключения проводов и жил кабелей, находящихся в неблагоприятных условиях (повышенный уровень влажности). Например, подключение кабелей в распределительном щитке, расположенном вне помещения. Очень часто встречаются кабельные наконечники нестандартной формы, предназначенной для подключения проводников в труднодоступных местах. Например, продукция типа ТМЛ (90) – наконечники под опрессовку, изготовленные из луженой меди, изогнутые под углом 90 градусов. Как и упоминалось выше, существуют кабельные наконечники, которые устанавливаются на токоведущую жилу при помощи болтового соединения. Например, для оконцевания жил кабеля 35 кВ используют наконечники типа НБ-35. Преимущество данного типа наконечников в том, что они рассчитаны на определенный диапазон сечений жил кабеля.

В наконечниках данного типа применяются болты со срывными головками. Каждый болт имеет надрезы, благодаря которым происходит срыв головки болта в момент достижения оптимального контакта жилы кабеля и наконечника. Для обеспечения хорошего контакта внутренняя поверхность наконечников НБ-35 имеет рифление.
