Обзорная таблица цифровых мультиметров UNI-T серии UT70

Характеристики		Диапазон		UT70A	UT70B	UT70C	UT70D
Выбор пределов измерений				ручной	автоматический и ручной
Постоянное напряжение		200 мВ / 2 В / 20 В / 200 В / 1000 В		± (0,5%+1)
		400 мВ / 4 В / 40 В / 400 В / 1000 В			± (0,8%+1)
		80 мВ / 800 мВ / 8 В / 80 В / 800 В / 1000 В				± (0,1%+1)	±(0,05%+10)
Переменное напряжение		200 мВ / 2 В / 20 В / 200 В / 750 В		± (0,8%+3)
		4 В / 40 В / 400 В / 750 В			± (1%+5)
		800 мВ / 8 В / 80 В / 800 В / 1000 В				± (1%+3)	±(0,8%+20)
Постоянный ток		20 мА / 2 мА / 200 мА / 10 A		± (0,8%+1)
		400 мкА / 4000 мкА / 40 А / 400 мA / 10 A			± (1%+2)
		80 мА / 800 мА / 8 А / 10 А				± (0,3%+2)	±(0,2%+40)
Переменный ток		20 мА / 2 мА / 200 мА / 10 A		± (1%+3)
		400 мкА / 4000 мкА / 40 А / 400 мA / 10 A			± (1,5%+5)
		80 мА / 800 мА / 8 А / 10 А				± (0,8%+2)	±(0,5%+40)
Сопротивление		200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 20 МОм / 2000 МОм		± (0,8%+1)
		400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм			± (1%+2)
		800 Ом / 8 кОм / 80 кОм / 800 кОм / 8 МОм / 80 МОм				± (0,5%+1)	±(0,3%+40)
Емкость		20 нФ / 200 нФ / 2 мкФ / 100 мкФ		± (2,5%+5)
		4 нФ / 40 нФ / 400 нФ / 4 мкФ / 40 мкФ / 400 мкФ / 4 мФ / 40 мФ			± (4%+3)
		1 нФ / 10 нФ / 100 нФ / 1 мкФ / 10 мкФ / 100 мкФ				± (2%+3)
Частота		2кГц / 20кГц / 200кГц / 2MГц / 10MГц		± (0,1%+3)
		4 кГц / 40 кГц / 400 кГц / 4 MГц / 40 MГц / 400 MГц			± (0,1%+3)
		1 кГц / 10 кГц / 100 кГц / 1 МГц				± (0,02%+1)
Индуктивность		2 мГн / 20 мГн / 200 мГн / 20 Гн		± (2%+10)	нет
Температура, ºC		-40 — 1000		± (1%+3)		нет
Температура, ºF		-40 — 1832		± (1%+4)		нет
Логический пробник TTL		уровни ≥ 2. 0 В, ≤ 0.8 В		да	нет
Коэффициент заполнения (скважность)		1% — 99,9%		нет		да
Разрядность дисплея				3½ 1999	3¾ 3999	3¾ 7999	4¾ 79999
Размер ЖК дисплея				62 × 53 мм
Аналоговая шкала		41 деление		нет	да
Тест диодов				да
Звуковая прозвонка межсоединений				да
Измерение параметров p-n переходов				да
Удержание показаний (Data Hold)				да
Регистрация пиковых значений (Peak Hold)				да	нет	да
Относительные измерения (Relative Mode)				нет	да
Измерение среднеквадратических значений (True RMS)				нет			да
Режим max/min значений				да
Порт RS232				нет	да
Режим пониженного энергопотребления (Sleep Mode)				да
Автоматическое отключение				да
Питание				9 В (6F22 «Крона»)
Защита от перегрузок в диапазоне				до 10 А		до 12 А
Цвет корпуса				красный,серый
Вес нетто				600 г
Габариты				195 мм х 90 мм х 40 мм

 Общие особенности моделей

1) С помощью мультиметров серии UT70 можно измерить постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, емкость, частоту, параметры p-n переходов, выполнить тестирование диодов и звуковую прозвонку межсоединений.

2) Во всех моделях (кроме UT70A) диапазон измерений может быть настроен как вручную, так и автоматически. Под автоматической настройкой понимается ситуация, когда при установке поворотного переключателя в соответствующее положение, прибор производит измерения в любом диапазоне. Эта функция имеет огромное значение, если измеряемые параметры неизвестны. Нет необходимости выполнять подборку нужного диапазона, постоянно переключая выключатель. При этом остается возможность ручной настройки, когда нужно сэкономить время, и диапазон измеряемых величин известен заранее.

3) Рабочая температура мультиметров составляет от 0°C до +50°C.

4) Питание приборов осуществляется от одной батареи 9 В, чтобы ее заменить достаточно открутить три винта.

5) С задней стороны мультиметра расположена специальная подставка, позволяющая работать с прибором, поставив его под углом.

6) Конструкцию всех мультиметров условно можно разделить на три сектора: большой ЖК-дисплей, функциональные кнопки с поворотным переключателем и отверстия (гнезда) для подключения.

7) Все мультиметры имеют индикацию разряженной батареи.

Комплектация

При заказе мультиметра серии UT70 базовый комплект поставки будет выглядеть следующим образом:

• Цифровой мультиметр;
• Измерительные щупы;
• Батарейка 9 В типа 6F22;
• Защитный футляр;
• Инструкция по эксплуатации.

Также для модели UT70A поставляется специальный переходник для измерения параметров транзисторов, индуктивности и емкости.

Для моделей UT70A и UT70B поставляется термопара К типа.

Для моделей UT70B, UT70C и UT70D — щупы с зажимами, CD-диск с программным обеспечением и кабель RS232С.

Рассмотрим более подробно модели мультиметров серии UT70, так как при внешней схожести, они обладают рядом различий.

UT70A

Данная модель самая младшая в представленной линейке.

Основная ее особенность – отсутствие автоматической настройки пределов измерений. Это значит, что необходимый диапазон измерений придется подбирать вручную. Зато мультиметр UT70A измеряет индуктивность. В остальных моделях данная функция отсутствует. Также с помощью этого прибора можно измерить температуру в °C и °F. Нельзя не отметить и наличие логического пробника TTL.

Модель UT70A не предназначена для работы с компьютером, соответственно порт RS232С у нее отсутствует. К дополнительным возможностям устройства можно отнести фиксацию текущих и пиковых значений, автоматическое отключение после 15 минут простоя.

Эксплуатация прибора. Особенности.

⇒ Чтобы уменьшить потребляемую мощность, не следует нажимать функциональную кнопку «LC», если не проводятся измерения емкости и индуктивности.

⇒ Учитывая отсутствие автоматической настройки пределов измерений, не следует для подборки нужного диапазона перемещать поворотный переключатель в процессе работы. Поворотный переключатель перемещается только после отсоединения щупов.

⇒ Измерение постоянного напряжения производится до 1000 В, а измерение переменного напряжения – до 750 В. В противном случае устройство может выйти из строя, даже если оно отобразит измеряемые показания на экране.

⇒ Подсветка ЖК-дисплея активируется только на 10 сек., после чего автоматически отключается.

Функциональные кнопки

 Данные кнопки расположены на передней панели под дисплеем.

С помощью желтой кнопки производится включение прибора. За ней следует переключатель постоянного/переменного напряжения/тока. Кнопка «LC» включает генератор емкости и индуктивности. Последняя в данном ряду, синяя кнопка, предназначена для активации подсветки. Если нажать «HOLD», то на дисплее отобразятся минимальные и максимальные параметры измерений. Кнопка «PEAK» позволяет удерживать максимальное значение на экране.

Мультиметр UT70A представляет собой надежное устройство, обладающее всеми необходимыми функциями. Отличается точностью измерений. Предоставляет возможность измерять индуктивность. Прибор выполнен из хороших прочных материалов. Качественная сборка и удобство в использовании делают данный мультиметр привлекательным устройством для мастеров и ремонтников.

UT70B

UT70B – следующий представитель рассматриваемого модельного ряда мультиметров UNI-T.

От предыдущей модели отличается возможностью выбирать предел измерений как вручную, так и автоматически. При включении прибора он сразу начинает работать в режиме автоматического выбора диапазона измерений. Данное устройство не измеряет индуктивность, зато его можно подключить к компьютеру. Работа на компьютере позволяет отслеживать и анализировать измеренные параметры. Еще одной особенностью этого мультиметра является возможность измерения частоты до 400 мГц. Также нужно отметить, что данный прибор не регистрирует пиковые значения. UT70В запоминает последние результаты измерений и обладает режимом повышенного энергосбережения. Подсветка ЖК-дисплея функционирует 15 сек., после чего автоматически отключается.

Функциональные кнопки

Функциональные кнопки отличаются от предыдущей модели своим количеством.

В частности в UT70В есть кнопка «RANGE», позволяющая выбрать режим автоматической или ручной настройки пределов измерений. «REL» отвечает за режим относительных измерений. А «RS232C» предназначена для запуска режима работы с компьютером. Соответственно для всех новых функций, отсутствующих в предыдущей модели, появились свои функциональные кнопки.

Линейная шкала

Отдаленно похожа на стрелку аналогового мультиметра, однако ей не грозит зашкаливание. Данная шкала обновляется в 10 раз быстрее, чем цифровые данные на экране. С ее помощью можно отслеживать импульсные изменения сигнала.

Мультиметр UT70В представляет собой многофункциональный прибор, поддерживающий работу с компьютером. Он удобен в использовании и обладает всем необходимым функционалом для выполнения точных измерений электрических величин.

UT70С

Еще одна модель из рассматриваемой линейки.

UT70C отличается от UT70В, прежде всего, диапазоном измеряемых величин, который расширен как в большую, так и в меньшую сторону. При этом следует обратить внимание, что мультиметр UT70C не измеряет ни индуктивность, ни температуру. Это также отличает его от двух предыдущих моделей. Как и у модели UT70В у него отсутствует логический пробник TTL, зато есть аналоговая (линейная) шкала, позволяющая фиксировать импульсные изменения сигнала. Прибор поддерживает подключение к компьютеру. Подсветка ЖК-дисплея функционирует в течение 60 сек., после чего автоматически отключается.

В целом мультиметр UT70C во многом похож на UT70В. Вместо функции измерения температуры появляется возможность измерять электрические величины в более широких диапазонах.

Мультиметр UT70C представляет собой многофункциональное портативное устройство, которое по своим качественным характеристикам подойдет для мастеров самого разного уровня.

UT70D

Данная модель завершает модельный ряд UT70.

Как и две предыдущие модели, она позволяет выбирать диапазон измерений автоматически и вручную. При этом диапазон возможных измерений у данного мультиметра шире, а точность показаний выше. Прибор не измеряет индуктивность и температуру. Отсутствует в нем и логический пробник TTL. Зато есть возможность подключения к компьютеру, функция относительных измерений и функция измерений среднеквадратических значений. В этой модели так же, как и в предыдущей, есть режим пониженного энергопотребления.

Как выбрать мультиметр

Все рассмотренные мультиметры являются достойными представителями линейки UNI-T. Это точные и надежные приборы, функционал которых достаточно широк и подходит для самых разных целей. Выбирая мультиметр, прежде всего, следует определиться, в каких целях он будет использоваться, входит ли в Ваши планы анализ измеряемых параметров на компьютере, и в каком диапазоне будут выполняться измерения?

Если необходимо измерять индуктивность, а поддержка подключения к компьютеру не является обязательным условием, то можно остановиться на самой первой модели UT70А. Однако не забудьте, что все диапазоны измерений в этом случае придется устанавливать вручную.

Если измерение индуктивности не требуется, то лучше приобрести UT70B. Эта модель позволяет измерять температуру. Прибор можно подключить к компьютеру, а также в нем есть не только ручная, но и автоматическая настройка диапазона выполняемых измерений, что, безусловно, является очень удобной функцией.

Если же Вам нужен более мощный и точный прибор или прибор, обладающей функцией измерения среднеквадратических значений, то отличным вариантом станет UT70C и UT70D соответственно. Однако обе последние модели не измеряют ни температуру, ни индуктивность.

В целом все модели серии UT70 – это качественные точные приборы, работать с которыми одно удовольствие.

Как пользоваться мегаомметром — назначение и приемы работы с видео прибором

Прозвонка проводов – проверка целостности участка электрической цепи

Прозванивать провода мультиметром можно двумя способами, использование которых зависит от наличия в приборе звукового сигнала

Эта функция, если она есть, на разных приборах может включаться разными положениями переключателя – поэтому надо обращать внимание на значки, что нарисованы на корпусе прибора

Зуммер показан как точка, справа от которой нарисованы три полукруга, каждый из последующих больший предыдущего. Искать такой значок надо либо отдельно, либо над самой маленькой цифрой из сопротивлений, либо возле значка диода, который отображается как стрелка на линии, острым концом упирающаяся в еще одну, перпендикулярную первой, линию.

Наглядно про прозвонку проводов на видео:

Порядок прозвонки прост и интуитивно понятен – установить переключатель напротив значка зуммера и щупами коснуться концов проводника, который надо «прозвонить»:

• Если провод целый, то мультиметр издаст звуковой сигнал.
• Если провод целый, но из-за его длины сопротивление больше чем то, при котором срабатывает зуммер, то на дисплее отобразится цифра, показывающая его значение.
• Если сопротивление значительно больше чем диапазон, на который рассчитан этот режим работы, то на дисплее отобразится единица – значит надо переставить переключатель на другой режим и повторить измерение.
• Если целостность провода нарушена, то никакой индикации не произойдет.

Если для «прозвонки» проводников используется аналоговый мультиметр без звукового сигнала, то он выставляется на минимальный диапазон измерений – если при прикосновении щупов к проводу стрелка показывает значение стремящееся к нолю, значит провод целый. То же самое касается цифровых приборов без зуммера.

Перед тем, как проверить сопротивление проводников, сначала всегда надо выполнить тест самого устройства – прикоснуться щупами друг к другу. Также надо проверить как прибор реагирует на человеческое тело – у некоторых людей достаточно низкое сопротивление и если прижимать концы провода к щупам руками, то прибор может показать что проводник целый, даже если это не так.

Какие меры безопасности должны соблюдаться при работе с мегомметром

Все, казалось бы, чрезвычайно просто. Но, оказывается, такие приборы относятся исключительно к категории профессиональных. И далеко не все работники могут быть допущены к их эксплуатации – требуется определенное обучение и получение соответствующего допуска – не ниже третьей группы электробезопасности.

Автор статьи в данном случае ни в коем случае не рекомендует, как обычно принято на строительных сайтах, выполнять измерения своими руками. Но если уж какой-то хозяин дома или квартиры возьмёт на себя смелость и ответственность за выполнение самостоятельных измерений – он должен по меньшей мере максимально соблюдать требования безопасности выполнения работ.

Сам прибор не должен иметь никаких механических повреждений корпуса

Особое внимание — целостности изоляции измерительных проводов, исправности щупов, зажимов-«крокодилов», штыревых контактов для подключения к мегомметру.
Любой тестируемый объект или линия в обязательном порядке обесточивается. Все автоматы переводятся в положение «выключено» или, в старых распределительных щитах, выкручиваются плавкие предохранители – пробки

В некоторых случаях требуется временное отсоединение проводов от выходных клемм автоматических выключателей.

Перед тестированием сопротивления изоляции проводится полное обесточивание объекта

На намеренно отключенное состояние сети желательно акцентировать внимание установкой таблички, например, «Не включать! Идут работы». Так, чтобы никто из домашних или помощников случайно не включил автоматы во время тестирования

От сети отключаются все приборы. Вилки вынимаются их розеток. Лампочки выкручиваются из патронов светильников

Особое внимание – приборам с точной электроникой. Подаваемое в линию высокое напряжение может запросто их «убить»

Изо всех розеток вытаскиваются вилки. Из светильников (не забываем и про точечные) выкручиваются (вынимаются) лампы.

Готовится к работе так называемое переносное заземление. Мастера пользуются приспособлением заводского изготовления, но вполне можно сделать вполне рабочее устройство и самому.

Переносное заземление заводского производства. Нечто подобное делается и собственными руками.

Оно может представлять собой отрезок медного многожильного провода требуемой длины, сечением не менее 1,5 мм². Один его конец зачищается, и может быть оснащен клеммой или зажимом-крокодилом с расчетом на подключение к шине заземления. Второй конец, также зачищенный, необходимо укрепить на диэлектрической штанге. Хорошо, если найдется пластиковый стержень нужной длины. Если нет, то подойдет и сухая деревянная рейка, на краю которой и крепится зачищенный конец провода, например, несколькими витками изоленты. Место на штанге, за которое придется браться руками, тоже можно «одеть» в пару слоев изоленты. А длина штанги выбирается такой, чтобы было удобно касаться концов тестируемых проводов с безопасного расстояния.

После каждого замера рекомендуется снимать остаточное напряжение в проверяемых проводниках касанием этого переносного заземления. Кстати, при тестировании линий значительной протяженности заряд может оставаться в них нешуточный, способный нанести тяжелую электротравму.

Работы по замеру сопротивления изоляции желательно проводить в диэлектрических перчатках. Многие это игнорируют и, наверное, напрасно. В ходе замеров, особенно по неопытности, ничего не стоит коснуться щупа или токоведущей детали, скажем, тыльной стороной ладони. А работать-то приходится с напряжениями, порой достигающими и 2500 вольт! Не шутка!
Необходимо правильно обращаться со щупами

Если обратить внимание, то на каждом из них на рукоятке имеется бортик, своеобразная гарда. Это не столько для удобства, сколько для обеспечения безопасности

Тем самым задается граница безопасной для пальцев зоны, пересекать которую при проведении замеров – запрещается.

Гарды на рукоятках щупов четко ограничивают расположение пальцев оператора. Ближе к оголённой части – становится опасным.

После каждого замера должно сниматься остаточное напряжение и в щупах мегомметра. Для этого их оголенные концы просто замыкают между собой. Надо сказать, что современные приборы часто оснащаются функцией автоматического разряда после снятия каждого показания. Но лучше перестраховаться, а у многих электриков такое замыкание контактов после каждого замера – просто вошло в привычку.

Принцип измерения сопротивления изоляции мегомметром

Принцип измерения величины сопротивления изоляции сам по себе несложен. Используется закон Ома – замеряется сила протекающего между двумя щупами тока при известном поданном на них напряжении. Отношение величины напряжения к силе тока как раз и даст искомый результат. Этот принцип применяется практически во всех контрольно-измерительных приборах, предназначенных для измерения сопротивлений.

R = U/ I

Но для того чтобы вызвать и «засечь» электрический ток в цепи при очень больших показателях сопротивления (а у изоляции по умолчанию они должны быть такими), требуется подавать и весьма внушительное напряжение. Именно это и реализовано в мегомметрах.

Независимо от типа и модели прибора, он в обязательном порядке имеет:

Сейчас читают:

1. Высоковольтный источник постоянного напряжения.
2. Измерительный блок, оценивающий силу проходящего по цепи электрического тока.
3. Устройство индикации показаний – стрелочное со шкалами, или в виде цифрового дисплея с показом абсолютных значений.
4. Набор измерительных проводов со щупами, посредством которых высокое напряжение передается на тестируемый объект.

На сегодняшний день существует два основных типа подобных приборов.

Еще не столь давно безраздельно господствовали мегомметры со стрелочной шкалой и встроенным индуктором – динамомашиной. Вращением специальной рукоятки генерируется высокое напряжение, которое после необходимого преобразования подаётся на щупы. Частота вращения – примерно 120÷140 оборотов в минуту (2 оборота в секунду). О выходе на установленное калиброванное высокое напряжение, как правило, извещает загоревшийся индикатор, расположенный на передней панели.

Подобные мегомметры без сколь-нибудь принципиальных изменений выпускаются уже много десятков лет. И, надо сказать, не торопятся «уходить со сцены».

Подобные модели довольно просты в устройстве, несложны в управлении. Как правило, имеют весьма солидные габариты и вес. Но зато – они полностью автономны, то есть не требуют ни элементов питания, ни подключения к сети

Идеальное решение для любых «полевых» условий, что бывает особенно важно во время ведения строительства

Как бы то ни было, мегомметры такого типа все еще выпускаются промышленностью, находят спрос. А многие мастера-электрики и вовсе предпочитают исключительно их, несмотря на появление более компактных и «навороченных» приборов.

Другой тип мегомметров – это электронные приборы, которые обычно намного компактнее и легче. Высокое напряжение у них вырабатывается в специальном электронном преобразователе от встроенного аккумулятора, сменных источников питания или от блока питания, требующего подключения к сети. Многие модели позволяют выбрать любой из этих  вариантов питания. Но в любом случае прослеживается зависимость от наличия источника – полной автономности в работе нет.

Многие современные мегомметры внешне напоминают привычные мультитестеры. А нередко и способны выполнять ряд функций, им присущих.

Электронные приборы довольно компактны, и некоторые из них внешне даже вполне можно спутать с мультиметрами. Кстати, во многих моделях это сходство не ограничивается лишь внешним. Действительно, в них заложены некоторые функции «общего плана». Обычно это измерение постоянного и переменного напряжения, прозвон цепей и определение сопротивления в нижнем диапазоне значений, то есть от нуля до мегаома. Могут иметься и другие функции, в том числе и узкоспециализированного предназначения.

Проведение измерений – до предела упрощено. После выставления всех необходимых параметров и коммутации проводов мегомметра к проверяемому объекту, остается только нажать кнопку «TEST».

Индикация полученных показаний замеров выводится на цифровой дисплей, что, безусловно, значительно упрощает восприятие информации. Спустя несколько секунд после пуска, на дисплее появится измеренное значение сопротивления, с указанием соответствующей величины (МОм или ГОм, МΩ или GΩ).

Цифровые дисплеи намного удобнее для считывания измеренных значений сопротивления

Удобство в том, что и замеры, и считывание результатов никак не зависит от пространственного положения прибора. У стрелочных с этим сложнее – для корректных замеров требуется исключительно горизонтальное расположение.

Итак, независимо от типа мегомметра, принцип его работы един. На тестируемом объекте закрепляются щупы измерительных проводов, подключенных к прибору. Затем на них подается калиброванное высокое напряжение. Измеренное значение силы тока позволяет судить о сопротивлении между щупами. Значение выводится на устройство индикации.

Особенности эксплуатации прибора

Любые измерительные мероприятия в электрических установках осуществляются исключительно исправными, обязательно испытанными и полностью проверенными электрическими приборами или устройствами со строгим соблюдением всех правил производимых замеров.

Прежде чем приступать к измерениям, убедитесь в исправности мегаомметра

Мегаомметры подбираются с целью проверки изолирующих свойств и замеров показателей сопротивления диэлектриков по установленным показателям.

Влияние наведённого напряжения

Электроэнергией, которая переносится проводами линий электрических передач, создаётся большое магнитное поле, изменяемое согласно синусоидальному закону. Такая особенность провоцирует наведение в проводниках из металла появление электродвижущей вторичной силы и токовых показателей значительной величины.

Электроэнергия, передаваемая линиями элекропередач, образуется мощное магнитное поле

Этой особенностью оказывается ощутимое воздействие на уровень точности всех выполняемых замеров, а образуемая сумма пары неизвестных величин тока может сделать метрологическую задачу весьма проблемной. Именно по этой причине замеры сопротивления сетевой изоляции в условиях напряжения — мероприятие абсолютно бесперспективное.

Действие остаточного напряжения

Формирование генератором параметров напряжения, которое поступает в замеряемую электросеть, способствует появлению разницы потенциалов между заземляющим контуром и проводами, что сопровождается ёмкостным образованием с наличием определённого заряда.

Перед подключение для выполнения замеров нужно убедиться в отсутствии остаточного напряжения

Непосредственно после отсоединения измерительного проводника происходит быстрый разрыв электроцепи, что способствует частичному сохранению потенциала за счёт создания ёмкостного заряда внутри шины или проводной системы. При случайном или преднамеренном касании данного участка есть риск получения электрической травмы при прохождении разряда тока через тело. Предотвращение травматизма обеспечивается использованием мобильной системы заземления с рукоятью, обеспеченной качественной изоляцией.

Прежде чем подключиться для выполнения замеров изоляции, важно убедиться в полном отсутствии остаточного заряда или напряжения внутри проверяемой схемы. С этой целью используются специализированные индикаторные устройства или вольтметры, обладающие соответствующими номинальными значениями

Для быстрой и абсолютно безопасной эксплуатации потребуется выполнить подсоединение одного конца заземляющего проводника к контуру заземления. Другому концу на проводнике обеспечивается контакт со штангой изоляции, что позволяет получить заземление для устранения остаточного заряда.

Назначение и область применения мегаомметра

Необходимо знать, как пользоваться мегаомметром, этот прибор требует группу допуска 3 и выше по электробезопасности. На выходных клеммах прибора в момент измерений присутствует высокое напряжение порядка 500-2500В. При измерении сопротивления изоляции мегаомметром кабельных и других линий, или когда измеряется коэффициент абсорбции, в проводнике накапливается существенный заряд, так как емкость длинных проводников может достигать нескольких мФ.

Изолирующий материал имеет диэлектрическую проницаемость, которая увеличивает емкость

Неосторожное прикосновение к такому проводнику ПОСЛЕ проверки изоляции может быть смертельно опасным! Так как не все, даже электрики, являются любителями и знатоками физики, то буквальное знание инструкций по работе с мегаомметром является обязательным и проверяется независимо от образования и квалификации у всех работников, получающих допуск на право проводить измерения

Правила определяют, как измерить сопротивление изоляции в каждом конкретном случае. Измерение сопротивления изоляции мегаомметром — это действие, для которого он и предназначен. Например, измерение сопротивления изоляции электродвигателя или коэффициента абсорбции. С другой стороны, измерение сопротивления обмоток постоянному току предпочтительно проводить другим прибором (омметром, а лучше мостом постоянного тока), хотя мегаомметр может работать в диапазоне низких сопротивлений, результаты будут грубыми. Можно лишь прозвонить проводник мегаомметром — в этом случае он покажет нулевое сопротивление или очень близкое к нему.

Инструкция по эксплуатации

Проверка сопротивления изоляции производится на обесточенном оборудовании или кабельной линии, электропроводке. Помните о том, что устройство генерирует высокое напряжение и при нарушении мер безопасности по использованию мегаомметра возможен электротравматизм, т.к. замер изоляции конденсатора или кабельной линии большой протяженности может стать причиной накопления опасного заряда. Поэтому испытание производится бригадой из двух человек, имеющих представление об опасности электрического тока и получивших допуск по ТБ. Во время испытания объекта, рядом не должны находиться посторонние лица. Помним про высокое напряжение.

Прибор при каждом использовании осматривается на целостность, на отсутствие сколов и поврежденной изоляции на измерительных щупах. Производится пробное тестирование путем испытания с разведенными щупами и замкнутыми. Если испытания производят механическим устройством, то нужно разместить его на горизонтальной ровной поверхности, чтобы не было погрешности в измерениях. При измерении сопротивления изоляции мегаомметром старого образца нужно вращать ручку генератора с постоянной частотой, примерно 120-140 оборотов в минуту.

Если измерять сопротивление относительно корпуса или земли, задействуют два щупа. Когда производят испытание жил кабеля относительно друг друга, нужно использовать клемму «Э» мегаомметра и экран кабеля чтобы компенсировать токи утечки.

Сопротивление изоляции не имеет постоянного значения и во многом зависит от внешних факторов, поэтому может варьировать во время измерения. Проверку производят минимум 60 секунд, начиная с 15 секунды фиксируют показания.

Для бытовых сетей испытания производятся напряжением 500 вольт. Промышленные сети и устройства испытываются напряжением в диапазоне 1000-2000 вольт. Каким именно пределом измерений пользоваться, нужно узнать в инструкции по эксплуатации. Минимально допустимое значение сопротивления для сетей до 1000 вольт — 0.5 МОм. Для промышленных устройств не меньше — 1МОм.

Что касается самой технологии измерения, использовать мегаомметр нужно по описанной ниже методике. Для примера мы взяли ситуацию с замером изоляции в ЩС (щит силовой). Итак, порядок действий следующий:

Выводим людей из проверяемой части электроустановки. Предупреждаем об опасности, вывешиваем предупредительные плакаты.
Снимаем напряжение, обесточиваем полностью щит, вводной кабель, принимаем меры от ошибочной подачи напряжения. Вывешиваем плакат — НЕ ВКЛЮЧАТЬ, РАБОТАЮТ ЛЮДИ.
Проверяем отсутствие напряжения. Предварительно заземлив выводы испытуемого объекта, устанавливаем измерительные щупы, как показано на схеме подключения мегаомметра, а также снимаем заземление. Данная процедура проводится при каждом новом замере, поскольку близлежащие элементы могут накапливать заряд, вносить погрешность в показания и представлять опасность для жизни. Установка и снятие щупов производится за изолированные ручки в резиновых перчатках

Обращаем ваше внимание на то, что изолирующий слой кабеля перед проверкой сопротивления нужно очистить от пыли и грязи.
Проверяем изоляцию вводного кабеля между фазами А-В, В-С, С-А, А-PEN, B-PEN, C-PEN. Результаты заносим в протокол измерений.
Отключаем все автоматы, УЗО, отключаем лампы и светильники освещения, отсоединяем нулевые провода от нулевой клеммы.
Производим замер каждой линии между фазой и N, фазой и PE, N и PE

Результаты вносим в протокол измерений.
В случае обнаружения дефекта разбираем измеряемую часть на составные элементы, ищем неисправность и устраняем.

По окончании испытания переносным заземлением снимаем остаточный заряд с объекта, путем кратковременного замыкания, и самого измерительного прибора, разряжая щупы между собой. Вот по такой инструкции необходимо пользоваться мегаомметром при замерах сопротивления изоляции кабельных и других линий. Чтобы вам было более понятна информация, ниже мы предоставили видео, в которых наглядно демонстрируется порядок измерений при работе с определенными моделями приборов.

Мегаомметр, что это такое и как им пользоваться?

Мегаомметр или мегомметр как правильно говорить? Такой вопрос возникает у многих. С точки зрения русского языка правильно мегомметр, без идущих друг за другом гласных. Но если посмотреть с профессиональной стороны, то правильно будет мегаомметр, «мега» приставка, показывающая диапазон измерения прибора на высоком напряжении, и «Ом» единица сопротивления, то есть то, что измеряет прибор, ведь не зря во многих рабочих журналах проверок средств защиты пишут именно мегаомметр. Слово «метр» означает измеряю. Прибор используется для определения большого значения сопротивления, отключенных от электропитания, электрических цепей и диэлектриков, применяемых для изоляции кабельной продукции, изолированных проводов, двигателей, трансформаторных и электротехнических устройств, установок телекоммуникаций и прочих электрических машин.

Прибор также осуществляет измерительные действия по определению поверхностных и объемных сопротивлений изоляции, определяющей состояние безопасности установки.

Где используется

Изоляция, подобно любому материалу, со временем и в связи с погодными условиями портится и изнашивается. Чтобы своевременно обнаружить изоляционный дефект, применяется мегаомметр. Он нужен, чтобы измерять изоляционное сопротивление силового кабеля, электроразъема, трансформаторной межобмотки, электромашины. Также он необходим, чтобы измерять поверхностные и объемные диэлектрики. Достоинство прибора в полной автономности, независимости от источников питания и автоматическом вычислении абсорбционного и резисторного процесса.

Применение в условиях промышленности как основная сфера

Мегаомметр

Мегаомметр — что это такое

Мегаомметр — это специальный прибор, который используют профессиональные электрики для измерения сопротивлений обмотки электросетей и электроприборов. Отличие мегаомметра от омметра состоит в том, что мегаомметр измеряет большие значения сопротивления на высоком напряжении. Напряжение для проверки сопротивления мегаомметр генерирует самостоятельно с помощью встроенного механического генератора или батарей. Величина напряжения составляет от 100 до 2500 вольт и устанавливается по значениям 100, 500, 700, 1000 и 2500 вольт.

По внешнему виду магаомметр представляет из себя прямоугольную коробочку с аналоговой шкалой с делениями в два ряда и стрелкой, которая указывает показания сопротивления при измерении изоляции. С боку располагается ручка динамо машины, раскручивая которую, вырабатывается постоянное напряжение, с помощью которого и измеряется сопротивление изоляции на измеряемом участке.

Но это мы описали внешний вид аналогового мегаомметра, современные измерители сопротивления изоляций имеют меньшие габариты, не имеют динамо машины, вместо нее батарейки или даже подключается питание от сети. Вместо аналогового датчика со стрелкой используется цифровое табло, а также есть память на некоторые прошлые циклы измерений.

Для чего нужен мегаомметр

Мегаоммерт используют для выявления повреждений в изоляции электросетей перед вводом в эксплуатацию, так же при выявлении мест уже появившихся аварийных ситуациях. Для проверки изоляции кабеля в трансформаторах, электродвигателях и любых других устройств, которые имеют электрическую обмотку с изоляцией. Основное использование мегаомметра – это измерение изоляции кабелей или другими словами, измерение сопротивления изоляции кабеля.

Испытания изоляции кабелей мегаомметром могут выявить слабые места в электросетях, как электропроводке зданий, так и в электродвигателях. Показатели, которые снимают мегаомметром, используют для определения степени изношенности изоляций, что может предотвратить неожиданные и нежелательные случаи короткого замыкания. А короткое замыкание происходит при механическом повреждении или при старении изоляции, когда токопроводящие жилы соприкасаются между собой.

Принцип работы мегаомметра

Мегаомметр работает по принципу вырабатывания различного напряжения, которое подается на испытуемый участок электросети для проверки сопротивления изоляции кабеля. В зависимости от номинальной нагрузки измеряемого прибора или электрического кабеля используют соответствующее напряжение. Перед испытанием подбирается подходящий мегаомметр, например, если нужно проверить бытовые приборы или проводку в квартире, то используется мегаомметр с напряжением не больше 250В.

Если простыми словами, то мегаомметрт подает постоянное напряжение на участок кабеля, который мы проверяем на наличие нормальной изоляции. Фиксируются показатели утечки напряжения и на основании этих показателей делаются выводы относительно нормы показателя изоляции испытуемого кабеля. Если утечка больше нормы, то считается, что изоляция повреждена и имеет место быть короткому замыканию. Что недопустимо при нормальной эксплуатации электрических сетей, т.к. чревато возгоранием кабелей, если не сработает автоматика отключения контактов при коротком замыкании кабелей.

Какие бывают мегаомметры

Название модели	Диапазон измерения сопротивления	Измерительное напряжение	Масса прибора	Габаритные размеры
ЦС0202-1, ЦС0202-2	от 200 кОм до 100 ГОм	от 100 В до 2500 В	до 1 кг.	220х156х61 мм.
ЭС0210, ЭС0210-Г	от 0 кОм до 100 ГОм	от 0 В до 600 В	до 1,9 кг.	155х141х201 мм.
ЭС0202/1-Г, ЭС0202/2-Г	от 0 кОм до 10 ГОм	от 100 В до 2500 В	до 2,2 кг.	210х150х230 мм.

Мегаомметры отличаются внешним исполнением и внутренним устройством. Аналоговые измерители сопротивления кабелей имеют динамо машину, которая, путем вращения за специальную ручку, вырабатывает постоянное напряжение, которым производятся замеры изоляции. Так же имеется аналоговое табло с делениями по двум шкалам и механическая стрелка, которая указывает на показатели. Более современные мегаомметры вместо динамо машины имеют элементы питания: аккумуляторные батареи или непосредственный блок питания. Есть цифровое табло, отображающее снимаемые показатели изоляции и память, которая хранит данные прошлых измерений.

У каждого мегаомметра есть свои плюсы и свои минусы, аналоговый больше по размерам и тяжелее, по сравнению с цифровым, но цифровой имеет прямую зависимость от элементов питания, когда аналоговый готов всегда к работе. Но выбор, каким мегаомметром пользоваться, всегда остается за вами.

{SOURCE}

Особенности устройства

Устройство мегаомметра стандартного типа представлено генератором, переключателем, выставляемым на необходимые пределы измерения, измерительной головкой, токоограничивающими резисторами.

Перечисленные детали правильно удерживаются в прочном диэлектрическом корпусе, оснащенном ручкой для удобства перемещения, генераторной рукояткой складывающегося типа. Для начала выработки напряжения она изначально раскладывается и раскручивается. Корпус оснащен тумблером с клеммами выходного типа, к ним и подводятся соединительные провода. Выделяется три выхода со значением на экран (Э), линию (Л), землю (З):

• Что касается клемм на электронном мегаомметре с обозначением «Л «и «З», они задействуются в ходе работы всегда при необходимости замера изоляционного сопротивления относительно контура земли.
• Вывод «Э» предназначается для нейтрализации действия токов утечки во время проведения измерения между параллельными жилами, аналогичными им токоведущими частями. Данная клемма функционирует в паре с измерительным устройством с экранированными концами, соединяется с экраном или кожухом. Она помогает выполнить самые точные замеры.

Если рассматривать специфику работы изделий с внешними и внутренними источниками, они практически ничем не отличаются от конструкций, оснащенных ручкой. Выдача напряжения на схему запускается нажатием соответствующей кнопки с последующим ее удерживанием. Некоторые модели устройств способны одновременно подавать различные комбинации напряжения, для чего нужно одновременно работать с несколькими пусками.

Мегаомметры различны по описанию, выходной мощности. С помощью одних устройств диагностируется изоляция на высоковольтном оборудовании. Другие приборы уместны для работы (проверить изоляцию) только с бытовой проводкой. Соответственно, такие изделия отличаются по размерам, общим масштабам.

Работа с мегаомметром

Работы на каком-либо оборудовании с этим прибором относятся к работам с повышенной опасностью вследствие того, что прибор вырабатывает высокое напряжение и есть вероятность получения электротравмы. Работы с этим прибором разрешается производить персоналу, изучившему инструкцию по работе с прибором, по правилам охраны труда и техники безопасности при работе в электроустановках. Работник должен иметь соответствующую группу допуска и периодически проходить проверки на знание правил работ в электроустановках, знать инструкции по охране труда, в том числе с использование мегаомметра.

Перед началом работ с использование мегаомметра нужно убедиться в целостности прибора визуальным осмотром. На нём должен быть штамп поверки, не должно быть сколов на корпусе прибора, стекло индикатора должно быть целым. Проверяются измерительные щупы на предмет повреждения изоляции. Нужно провести тестирование прибора. Для этого необходимо, если используется стрелочный прибор, установить его на горизонтальную поверхность, чтобы избежать погрешности в измерениях и провести измерения с разведёнными и замкнутыми щупами.

На старых моделях мегаомметров измерения проводят посредством вращения рукоятки генератора с постоянной частотой 120–140 оборотов в минуту. На других моделях измерения производят нажатием соответствующей кнопки на приборе. Мегаомметр должен показывать бесконечность и ноль мегаом соответственно. После этого можно приступать к работам по измерению сопротивления изоляции.

Как работает вольтметр?

Вольт-стики могут показаться очень простыми и прямолинейными, но многие люди считают их ненадежными, потому что они не до конца понимают, как они работают! Здесь мы объясняем технологию бесконтактного тестера напряжения…

Бесконтактные тестеры напряжения имеют много названий, но Volt Stick — это оригинальный бесконтактный тестер напряжения и единственный, имеющий логотип Volt Stick.
Volt Sticks предназначены для одной очень конкретной цели — обнаруживать наличие переменного напряжения. Они очень просты в использовании, но, как и в случае с любым инструментом, важно прочитать инструкции по эксплуатации и полностью понять принципы, лежащие в их основе, чтобы точно знать, когда и где они будут (и не будут!) работать.

Volt Sticks могут показаться очень простыми и прямолинейными, но многие люди отвергают их как ненадежные, потому что они не до конца понимают, как они работают…

Итак, как же работает Volt Stick?

Volt Sticks определяют напряжение бесконтактным способом (т. е. без какого-либо металлического контакта), то есть без необходимости прикосновения испытательного щупа к тестируемому проводу или поверхности.

Напряжение, или правильнее Электрическое поле, , создаваемое напряжением, определяется с использованием принципа емкостной связи . Чтобы понять это, мы можем обратиться к теории электрических цепей и посмотреть, как ведет себя конденсатор. ..

Конденсатор имеет два проводника, которые разделены непроводником или диэлектриком. Если переменное напряжение подключено к двум проводникам, переменный ток будет течь через диэлектрик, поскольку электроны попеременно притягиваются или отталкиваются напряжением на противоположной пластине; это делает полную цепь переменного тока, даже если нет полной «жесткой» цепи.

Если у нас есть два конденсатора последовательно, то большее напряжение будет развиваться на меньшем конденсаторе.

Это основа для понимания того, как работают вольтметры. Металлический компонент под напряжением (например, провод под напряжением) — это первая пластина меньшего конденсатора, а другая пластина — датчик на кончике вольтметра, воздух между ними — диэлектрик. Человек, держащий тестер, является первой «пластиной» большого конденсатора, земля — второй пластиной, а обувь человека или ковер — диэлектриком между ними.

Таким образом, когда вы держите вольтметр в руке и подносите наконечник к проводнику под напряжением, вы вставляете чувствительный элемент с высоким импедансом в последовательную цепь с емкостной связью. Ваши руки, тело и ноги образуют относительно большой конденсатор, соединенный с полом. Наконечник датчика представляет собой небольшой конденсатор, подключенный к напряжению. Цепь датчика вырабатывает большее напряжение, которое включает свет или издает звуковой сигнал в вольтметре.

Из диаграммы Электрического Поля видно, что Линии более сконцентрированы вблизи Токоведущего Проводника и расходятся по мере удаления от него, это демонстрирует, что Электрическое Поле ослабевает по мере удаления от Токоведущего Проводника, и, следовательно, вольт-стержень будет отображаться, когда вы приблизитесь к проводнику под напряжением, и упадет, когда вы отодвинете вольт-стержень от него.

Когда Volt Stick может не показывать текущее напряжение?

Важно помнить, что пользователь всегда является частью емкостной цепи, поэтому он всегда должен быть подключен к земле и иметь потенциал, отличный от тестируемого.

Пользователь должен быть достаточно хорошо заземлен и изолирован от кабеля или части оборудования, которое он тестирует. Если нет разницы в потенциале между пользователем и объектом, который он тестирует, нет никаких шансов, что тестер будет работать так, как задумано.
При отсутствии разности потенциалов вольтметр не покажет наличие напряжения.

Это можно продемонстрировать, поместив Volt Stick на изолированный стол рядом с «находящимся под напряжением» силовым кабелем или розеткой. Палочка Вольта укажет на наличие напряжения, пока пользователь держит ее, так как существует разность потенциалов, но она выключится, когда пользователь уберет руку, так как нет заземления и они имеют одинаковый потенциал. Таким образом, Volt Stick может не работать, если оператор изолирован от земли (например, достаточно высоко на лестнице, чтобы разомкнуть емкостную цепь).

Кроме того, Volt Stick не укажет на наличие напряжения, если пользователь имеет тот же потенциал, что и тестируемый объект.
В очень редком случае я вспоминаю инцидент, когда и земля, и нейтральная подача к собственности были прерваны, это оставило землю в собственности с тем же потенциалом, что и действующее питание.

Поскольку у пользователя был тот же потенциал, что и у живого тестируемого, Volt Stick не показал. Это еще одна причина, по которой мы всегда рекомендуем проверять вольтметр с помощью известного напряжения в месте, где должны проводиться испытания, т. е. доказывать, что оператор имеет достаточную емкостную связь с землей и что существует разность потенциалов между ним и объектом, который он тестируют. Также стоит отметить, что в этом случае тестер, имеющий металлический контакт, также не смог бы определить напряжение под напряжением!

Как и любой другой измерительный прибор, важно проверять Volt Stick до и после каждого использования. Опять же, лучше всего использовать известный источник напряжения в месте проведения испытаний, но если это невозможно, можно использовать блок проверки напряжения .

• Напряжение постоянного тока

Другой случай, когда Volt Stick не будет указывать на наличие напряжения, — это если это напряжение постоянного тока.
Причина этого в том, что электрическое поле должно создаваться и разрушаться, чтобы индуцировать ток в цепи вольтметра, а это произойдет только с переменным напряжением.

При постоянном напряжении поле создается и остается в одном направлении, поэтому в цепи вольтметра не индуцируется ток, и это не указывает на наличие постоянного напряжения. Если вы обратитесь к видео с конденсатором выше, вы увидите, что ток будет течь только при переменном напряжении.

Как мы видим, Volt Stick обнаруживает наличие переменного напряжения от электрического поля, которое создается вокруг тестируемого предмета. Электрическое поле будет присутствовать, даже если в цепи нет нагрузки и не протекает ток! Это очень полезно, так как Volt Stick работает даже с кабелями с открытым концом. Но есть ограничение; Электрические поля не могут проникать сквозь плотные материалы или заземленные шкафы, поэтому вольтметр нельзя использовать на бронированных или экранированных кабелях.

Также электрическое поле не проникнет за пределы заземленного или заземленного металлического шкафа или воздуховода, но если этот металлический шкаф или воздуховод находится под напряжением, то вольтметр укажет на наличие напряжения под напряжением.

Время от времени мы получаем сообщения о том, что Volt Stick указывает на то, что что-то находится под напряжением, когда нет никакой возможности, чтобы это было так. Почему вольтметр может дать ложное срабатывание?

Первое, что нужно сказать, это то, что это «отказоустойчивая» ситуация, Volt Stick предупреждает пользователя о наличии поблизости напряжения переменного тока. Будет причина, по которой вольтметр будет указывать на наличие напряжения, пользователь может быть емкостно связан с электрическим полем, о котором он не подозревал!

В повседневной жизни нас окружает множество маленьких «бродячих» конденсаторов, о существовании которых мы обычно не догадываемся. Например, если вы стоите на покрытом ковром бетонном полу прямо под люминесцентным светильником, и свет включен. Ваше тело проводит очень слабый переменный ток, потому что оно является частью цепи, состоящей из двух последовательно соединенных конденсаторов.

Два проводника или пластины для первого конденсатора — это активный элемент в лампочке и вашем теле, а диэлектрик — это воздух между ними. Два проводника для второго конденсатора — ваше тело и бетонный пол, а диэлектрик для второго конденсатора — это ковер плюс ваша обувь и носки.

Если бы вы сейчас взяли вольтметр и поднесли его к «обесточенному» кабелю или заземленному предмету, вы бы замкнули цепь с емкостной связью между осветительной арматурой и вольтметром, и это указывало бы на наличие напряжения под напряжением. Если вы не знали, что у вас есть емкостная связь с осветительной арматурой, вы могли ошибочно подумать, что кабель находится под напряжением, но на самом деле Volt Stick обнаруживает электрическое поле от осветительной арматуры, которая имеет емкостную связь с вашим телом.

Точно так же Volt Stick может ложно показывать напряжение под напряжением из-за близости скрытых под полом кабелей или близлежащих высоковольтных воздушных линий, где ваше тело может стать емкостно связанным с этими электрическими полями без вашего ведома!

• Чувствительность

Стоит отметить, что стержни Volt Stick имеют различную чувствительность , предназначенную для различных целей, и многие другие производители производят аналогичные продукты с другой чувствительностью. Всегда проверяйте, используете ли вы правильный Volt Stick с правильной чувствительностью для выполняемой вами работы.

Есть еще вопросы о Volt Stick и бесконтактных тестерах напряжения?

Если у вас есть какие-либо вопросы относительно использования вашего устройства Volt Stick® или выбора правильной модели для вашего приложения, свяжитесь с командой Volt Stick по электронной почте [email protected]

Как использовать цифровой мультиметр

Так же, как стетоскоп для врачей, переполнение стека для программистов, гаечные ключи для Механика и Джарвис для Тони Старка Мультиметр — очень важный инструмент для инженеров, которые заинтересованы в работе с электроникой. Возможно, это будет первый инструмент, с которым мы познакомимся, когда начнем изучать вещи, связанные с электроникой.

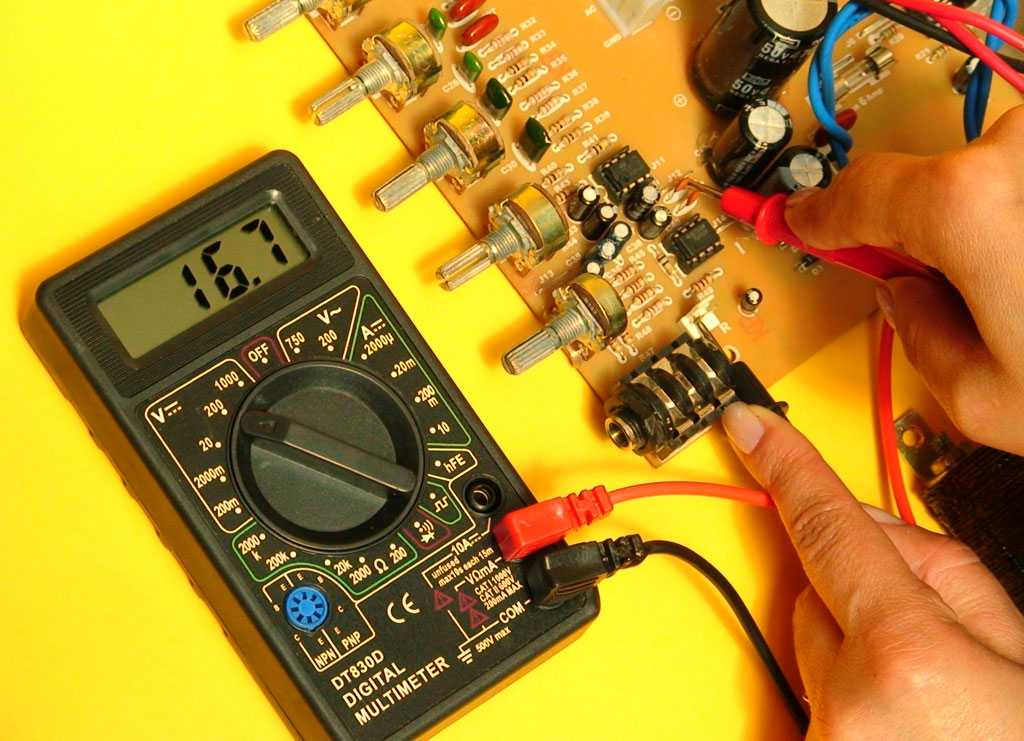

В этой статье мы узнаем , как использовать цифровой мультиметр и как это поможет нам в нашем путешествии с электроникой. видео. В конце этой статьи вы узнаете, как измерить напряжение с помощью мультиметра, измерить постоянный ток, проверить непрерывность цепи, измерить сопротивление, а также проверить, находятся ли в рабочем состоянии некоторые компоненты, такие как светодиоды и диоды. Уф… звучит как большой список, не так ли! Но поверьте мне, они будут очень полезны, когда вы пробуете что-то самостоятельно. Поэтому откиньтесь на спинку кресла и прочитайте, а я постараюсь сделать эту статью как можно более интересной.

В целом мультиметр может измерять два разных напряжения. Один из них — постоянное напряжение, а другой — переменное напряжение. Почти все электронные устройства работают на постоянном напряжении (обычный переменный ток будет преобразован в постоянный), и, следовательно, постоянное напряжение является наиболее измеряемым параметром.

Наш мультиметр может измерять как переменное, так и постоянное напряжение. Начнем с напряжения постоянного тока.

Есть две вещи, которые нужно проверить на мультиметре, прежде чем приступать к каким-либо измерениям. Это Положение тестовых проводов (также известных как тестовые щупы)   и выбор режима/диапазона. По умолчанию черный щуп должен быть в разъеме COM , а красный щуп должен быть в разъеме V . Это положение изменится, только если мы измеряем ток.

Итак, для измерения напряжения черный щуп должен быть в разъеме COM, а красный щуп должен быть в разъеме V. Теперь нам нужно выбрать режим с помощью регулятора, похожего на ручку в центре мультиметра. Мы должны найти символ напряжения постоянного тока (показан на рисунке ниже) и выбрать диапазон под ним. По умолчанию диапазон будет таким: 200 мВ, 2 В, 20 В, 200 В и 600 В. В зависимости от уровня напряжения, которое вы планируете измерять, вы можете выбрать диапазон. И не волнуйтесь, он не взорвется, если вы выберете меньший диапазон, который вы всегда можете нажать и попробовать. Например, если вы измеряете 35 В, и если вы поместите его в диапазон 20 В, то ваш измеритель будет показывать просто 1, это означает, что вы должны выбрать диапазон высокого напряжения, в данном случае 200 В. На приведенном ниже рисунке я настроил измеритель на считывание напряжения постоянного тока, которое находится в диапазоне 20 В.

После того, как мы настроили счетчик, мы можем просто поместить щупы на клеммы, на которых мы должны измерить напряжение. Поместите красный провод на положительную клемму и черный провод на отрицательную клемму, и вы получите значение напряжения. Если вы поменяете полярность кабеля, вы все равно получите значение, но оно будет с отрицательным знаком, всегда используйте датчики с правильной полярностью, чтобы избежать ошибок. Вы можете измерять напряжение батареи, адаптера постоянного тока, зарядного устройства телефона и даже падение напряжения на каждом компоненте в цепи при отладке приложений. На видео ниже показаны как измерить постоянное напряжение мультиметром .

Хотя напряжение переменного тока редко измеряется с помощью цифрового мультиметра, оно по-прежнему важно в местах, где задействована сеть переменного тока. Для измерения напряжения переменного тока поместите красный щуп в гнездо V, а черный щуп в гнездо COM, как показано на рисунке ниже. Теперь установите режим с помощью ручки, мы должны поместить ее на символ напряжения переменного тока (показан на рисунке ниже). Обычно у нас есть два диапазона переменного напряжения: 200 В и 600 В. Для измерения напряжения переменного тока в Индии, которое составляет 220 В, мы должны перевести его в режим 600 В, как показано на рисунке ниже.

Процесс измерения точно такой же, как и при измерении постоянного напряжения, но здесь нет никакой полярности, так как мы имеем дело с переменным током. В следующем видео показано, как измерить напряжение сети переменного тока с помощью мультиметра .

Большинство обычных мультиметров не имеют возможности измерения переменного тока, поэтому мы обсудим только измерение постоянного тока, однако, если вы ищете для инструмента для измерения тока токоизмерительные клещи. Не пытайтесь измерять переменный ток с помощью мультиметра постоянного тока, это может привести к необратимому повреждению прибора.

Для измерения постоянного тока черный щуп должен быть помещен в слот COM, а красный щуп должен быть помещен в слот A, как показано на рисунке ниже. Это сделано потому, что ток всегда следует измерять последовательно. Также обратите внимание, что некоторые измерители могут иметь два слота A в зависимости от диапазона, поэтому обязательно прочитайте символ перед подключением. Затем мы можем выбрать режим, повернув ручку на символ постоянного тока (показан на рисунке). Опять же, у нас есть диапазоны от 200 микроампер до 10А, мы можем выбрать необходимый диапазон. На изображении ниже измеритель настроен на считывание постоянного тока при 2 мА. Поэтому я использую тот же слот V. Но если ток 10А, то я должен был изменить слот.

Как было сказано ранее, ток можно измерить только последовательно с нагрузкой. Поэтому, если вы хотите измерить ток, протекающий по какому-либо проводу, вы должны отсоединить провод и подключить этот измеритель последовательно, поместив один щуп на один конец, а другой на другой конец. В приведенном ниже видео показано, как измерить ток, протекающий по проводу, питающему светодиод.

Еще одна важная и полезная функция мультиметра — проверка непрерывности. Это инструмент для спасения жизни, который помогает отлаживать электронику, будь то ваша новая печатная плата или простое соединение макетной платы, вы можете использовать инструмент непрерывности, чтобы проверить, есть ли соединение между двумя терминалами. Это также можно использовать для обнаружения обрыва провода .

проверьте целостность любого провода или цепи , поместите черный щуп в слот COM, а красный щуп в слот V, затем поверните ручку до символа непрерывности (показан на рисунке ниже). Чтобы проверить непрерывность между клеммами, скажем, клеммой A и клеммой B, поместите один щуп (любой щуп) на клемму A, а другой — на клемму B. Если между клеммами A и B есть соединение, то счетчик покажет ноль, и вы также получите звуковой сигнал. Если нет соединения, вы не услышите звуковой сигнал.

В приведенном ниже видео показано, как проверить целостность цепей и как обнаружить разорванные соединения .

Одним из наиболее часто используемых и неизбежных компонентов в электронике являются резисторы. Доступен широкий спектр резисторов в зависимости от их номинальной мощности и значения сопротивления, значение каждого резистора будет указано с помощью цветовых кодов. Важно научиться считывать значение резистора с помощью цветового кода, но в некоторых случаях цвет прочитать сложно. В этих случаях мы можем использовать мультиметр, чтобы легко прочитать значение сопротивления резистора.

Для измерьте сопротивление мультиметром убедитесь, что черный щуп находится в слоте COM, а красный щуп в слоте V. Теперь поверните ручку к символу сопротивления. Опять же, у нас есть диапазоны от 200 Ом до 2 МОм, выберите тот, который вам нужен, здесь, на картинке ниже, я помещаю его на значение 20k. Вы всегда можете попробовать разные диапазоны, чтобы получить правильный диапазон, который подходит для вашего резистора.

В приведенном ниже видео показано, как мы можем измерить значение сопротивления с помощью мультиметра . Измеренное значение не будет точным; это можно просто использовать как приближение. Также, если резистор находится внутри цепи, мы не должны измерять сопротивление с помощью мультиметра, так как он покажет неправильные значения.

Еще одним интересным режимом мультиметра является режим диода. Вы когда-нибудь задумывались, находится ли светодиод/диод в вашей цепи в рабочем состоянии или каким цветом может светиться ваш светодиод при включении питания! Не думайте больше, переведите свой мультиметр в диодный режим и проверьте его в кратчайшие сроки. Вы проверяете полярность своего светодиода и даже заставляете его светиться, чтобы проверить его работу.

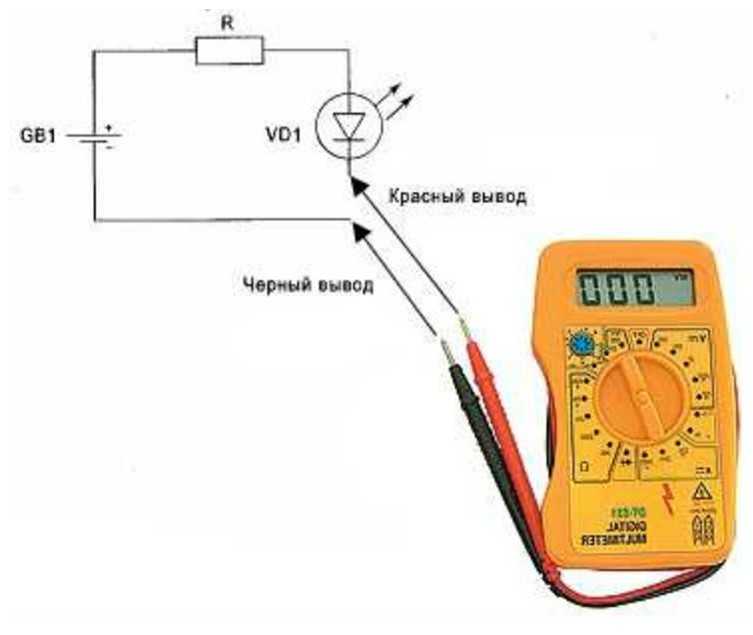

Чтобы использовать диодный режим, убедитесь, что черный щуп находится в разъеме COM, а красный — в разъеме V. Теперь отрегулируйте ручку регулятора до символа диода, как показано на рисунке ниже. Режим диода и режим сопротивления 2K используют одно и то же место, поэтому не беспокойтесь об этом. Теперь поместите красный щуп на анод, а черный щуп на катод светодиода, и он должен заставить светодиод светиться. Это работает, потому что светодиод также является формой диода, если вы поменяете полярность, светодиод не будет светиться, то же самое можно использовать для проверки работы диода.

В приведенном ниже видео показано , как мы можем использовать режим диода для проверки рабочего состояния светодиода и диода . Опять же, этот метод не рекомендуется использовать, когда компоненты находятся в цепи, потому что существующие соединения могут привести к плохому/неправильному результату.

Проверка напряжения перед прикосновением

• 20 июля 2016 г.
• бклиетт

Категории: Без категорий

В этой процедуре мы рассмотрим метод «Проверка перед касанием», когда правильно подтверждается, что цепь обесточена. Мы рассмотрим следующие понятия:

• Принципы тестирования перед касанием
• Ключевое обучение одной компании
• Процедура ТБТ
• Другие проблемы, связанные с тестированием

Большая часть нашего обсуждения будет относиться к системам низкого напряжения (600 вольт или ниже). Однако многие принципы, используемые для тестирования систем низкого напряжения (LVS), часто используются и при тестировании систем среднего напряжения (MVS), а также с небольшими корректировками.

Это фотография типичного стартера.

Один стартер

Теперь представим это на примере: Один стартер выключен и обесточен. Кажется, что ничего не движется, и кажется безопасным начинать работу, но как убедиться, что стартер выключен и работает стабильно? Вот несколько ключевых принципов ТБТ.

• Считать, что все цепи находятся под напряжением до проведения испытаний
• Проверка каждого проводника, к которому нужно прикоснуться
• СИЗ требуются до завершения теста
• Знание оборудования обязательно
• Повторите проверку цепи, если непрерывность задания нарушена.

• Индикация нуля должна означать отсутствие напряжения
• Тестеры с ограничениями
  • Мультиметры могут иметь неправильную настройку… должен быть автоматический выбор диапазона
  • Некоторые тестеры соленоидов могут не всегда показывать
  • Датчики приближения могут давать ложные показания
• Тестер только напряжения должен использоваться для TBT

Требуемые защитные перчатки

В таблице 3-3. 9.1 документа NFPA 70E описываются различные категории риска опасности в классификациях, а также указывается, что перчатки, рассчитанные на номинальное напряжение, ТРЕБУЮТСЯ для всех испытаний напряжением выше 50 Вольт.

Таблица безопасности

Надлежащие средства индивидуальной защиты от дугового разряда также необходимы при тестировании любой электрической цепи высокой мощности. Обязательно подтвердите это, указав минимальные требования к СИЗ, а также дополнительные требования к противопожарной одежде в соответствии с таблицами вашего объекта, размещенными в ECR. Если вам нужна подходящая спецодежда, убедитесь, что вам ее предоставляет надежная и проверенная компания по производству спецодежды. Наряду с одеждой убедитесь, что у сотрудников есть соответствующие перчатки и маски для лица, чтобы защитить как можно большую часть тела. Было бы неплохо поискать защитные маски, достаточно толстые, чтобы защитить их лицо, но при этом совершенно не мешающие дыханию. Справочник NEC 2005 года требовал, чтобы на распределительном устройстве были размещены этикетки с предупреждением о высокой энергии. Thes>Отсутствие проверки напряжения

Счетчик необходимо всегда проверять до и после проверки отсутствия напряжения. Источник напряжения должен быть того же типа. Например, если вы тестируете цепь переменного тока, вам следует протестировать счетчик с источником переменного тока. Правильное обращение с тестовым измерителем более важно при тестировании внутри перегруженной панели. Всегда сначала подключайте заземление или нейтраль черным проводом, а красный провод подключайте к измерителю. Конечно, тестирование электрооборудования может быть смертельно опасным, и его следует доверять только квалифицированным специалистам. Если вам потребуются какие-либо электрические услуги, может быть безопаснее и даже выгоднее обратиться к подобным электрическим компаниям, которые можно найти на сайте hometeamelectric.com/city-page/cathedral-city/ или на аналогичном веб-сайте.

Электрический тестер Fluke T Pro

Это позволяет увеличить радиус действия зонда, удерживая при этом руку подальше от источника потенциального напряжения. После того, как часть оборудования, например стартер, будет должным образом обесточена и заблокирована, осмотрите ножевые лезвия. Перед выполнением любого теста убедитесь, что они физически отключены.

При проверке напряжения относительно земли обязательно используйте надежную точку проверки заземления. Вы можете убедиться, что контрольная точка безопасна, проверив ее с помощью известного источника напряжения или проверив непрерывность на другой контрольной точке заземления. При проверке на отсутствие пускателя вы можете столкнуться с двумя разными способами подачи трехфазного напряжения на контактор. На некоторых объектах заземляют фазу B на вторичной стороне понижающего трансформатора с диким треугольником и не предохраняют фазу B и пускатель. Фаза A C защищена предохранителем, а фаза B подключается непосредственно от верхнего болта зажима плавкого предохранителя к стороне линии контактора. Стартеры, подключенные таким образом, требуют проверки по девяти пунктам при доказательстве отсутствия проверки. Эти проверки будут

• Заземление на фазу A, фазу B и фазу C в верхней части зажимов предохранителей
• Заземление фаз A и C в нижней части зажимов предохранителей
• Затем от A до B, от A до C и от B до C на верхних зажимах предохранителей, а затем снова на нижних.

Показания напряжения

Если оборудование, которое только что было обесточено, все еще показывает напряжение, первое, что вам нужно сделать, это убедиться, что вы находитесь в правильной цепи. Вы можете сделать это, проверив свои схемы и этикетки. После того, как цепь проверена, вы должны определить, индуцируется ли напряжение, проверив ее с помощью измерителя низкого входного импеданса, который должен свести индуктивность к нулю. Если напряжение по-прежнему присутствует, проверьте цепь на возможное обратное питание или неисправность оборудования.

Наведенное напряжение

Предположим, например, что верхнее значение цифрового измерителя Z составляет 95 В, аналоговое значение — 80 В, а нижнее значение Z цифрового измерителя — ноль вольт. Приведенные значения предназначены для примера и не предназначены для указания того, каким будет значение индуцированного напряжения в каждом случае, учитывая, что они различаются. Аналоговый измеритель обычно имеет более низкое значение импеданса, чем цифровой измеритель, в то время как измеритель с низким импедансом обычно снижает напряжение в цепи и, в конечном итоге, снижает напряжение до нуля.

Изолированные проводники

Тестер приближения следует использовать для первой проверки, если цепь изолирована или обмотана лентой. Из-за ограничений тестера по низкому напряжению на него не следует полагаться как на единственный выполненный тест. Если напряжение не указано, наденьте надлежащие средства индивидуальной защиты, поднимите проводник для проверки. Проверьте ноль вольт с помощью контактного измерителя. Если с помощью бесконтактного тестера отображается напряжение, убедитесь, что правильная цепь заблокирована. Если напряжение присутствует, нагрузите цепь на выключателе измерителем низкого импеданса и повторно проверьте изолированный проводник.

Проверка наведенного напряжения на изолированных проводниках

Обратное напряжение в зависимости от наведенного напряжения

Для этого теста может потребоваться более одного человека, или может потребоваться подключение счетчика к цепи. Бесконтактный тестер покажет наведенное напряжение на изолированном проводнике, но не покажет напряжение из-за нагрузки цепи низкоомным измерителем.

Рекомендации по тестированию систем среднего напряжения

В отличие от низкого напряжения, бесконтактный тестер для среднего напряжения является хорошим выбором в качестве теста перед измерителем касания в большинстве ситуаций. Это связано с тем, что цепи среднего напряжения создают сильное электрическое поле для испытаний. В результате проверка заземления на фазу и фаза на фазу с помощью контактного измерителя часто не требуется.

Распространенной ошибкой является попытка использовать бесконтактный тестер для индикации напряжения на экранированном проводнике.
