Можно ли соединять провод медный и алюминиевый: Соединяем медный и алюминиевый провода: как правильно?

Алюминиевых собой соединение и между проводов медных, соединить алюминиевый и медный провод, как соединить медь с алюминием

Нередко при монтаже электрики в квартире требуется соединить алюминиевый и медный провода. Для этого надо знать, как правильно соединить провода в электропроводке.

Содержание

1. Метод скрутки
2. Резьбовой контакт
3. Как провести контакт резьбовым соединением
4. Неразъемное соединение
5. Контакт в клеммной колодке
6. Клеммники
7. Концевые клеммники
8. Wago
9. “Орехи”

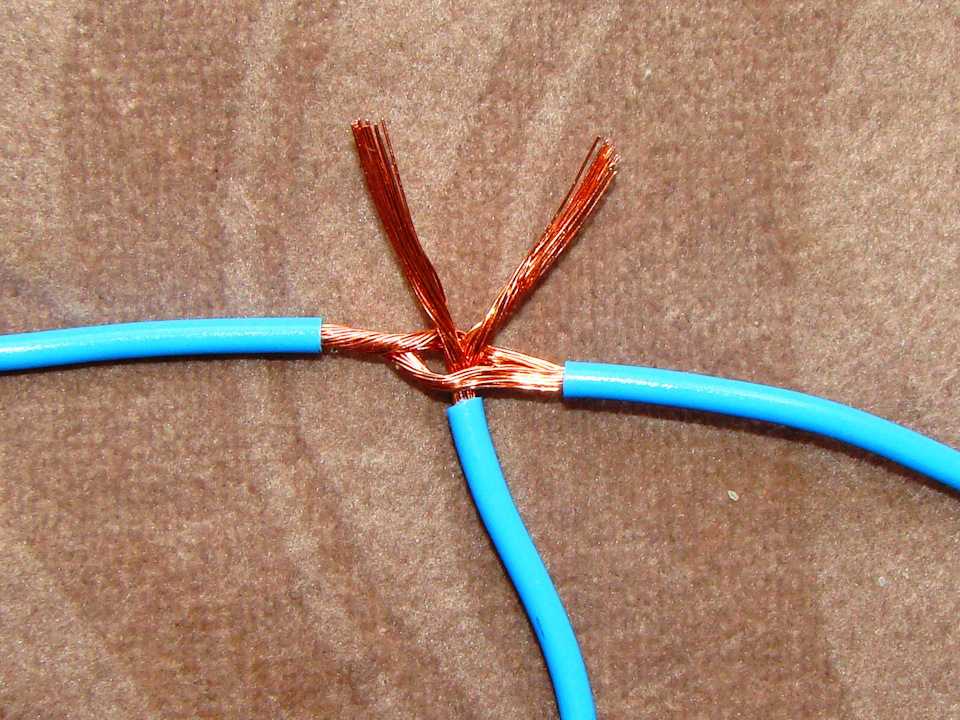

Метод скрутки

Порой возникает вопрос, как соединить медный и алюминиевый провод между собой. Для соединения двух жил нередко пользуются способом скрутки.

Для этого применяются колпачки СИЗ. Они бывают разных размеров и обеспечивают надежное соединение.

СИЗ состоит из пластикового корпуса и металлической пружины внутри, которая сжимает и удерживает кабель после соединения.

Провода складываются вместе так, чтобы жилы не располагались друг на друге. Затем вставляются в колпачок и накручиваются по часовой стрелке, образуя довольно прочную скрутку. Соединение медного и алюминиевого провода получается надежным и имеет долгий срок службы.

Резьбовой контакт

А можно ли соединять медные и алюминиевые провода? Ответ положительный: для соединения между собой разных кабелей по материалу, диаметру, количеству жил используется способ резьбового контакта.

Он осуществляется с помощью болта, трех шайб и гайки. Главное – чтобы медь с алюминием не контактировали.

Многожильный медный провод с алюминиевым желательно сначала залудить, а потом – работать с ним дальше. Минус такого способа соединения алюминиевых и медных проводов между собой является – в том, что оно получается довольно массивным. Все это приводит к дополнительным проблемам.

Как провести контакт резьбовым соединением

Чтобы соединить алюминиевый провод с медным, потребуется гровер под размер болта.  Затем производится простейшая сборка.

А именно:

• делаются петли на обоих кабелях;
• ставится шайба, которая будет разделять алюминий и медь;
• надевается алюминиевый провод и третья шайба;
• сверху накручивается гайка;

После сборки все кабели стягиваются до тех пор, пока не выпрямятся гроверы. В результате получается равномерное соединение меди и алюминия.

Неразъемное соединение

В качестве неразъемного соединения применяется опрессовка гильзами. Но при использовании этого метода вам дополнительно потребуются обжимные клещи.

Для соединения алюминия с медью лучше использовать медные гильзы. Они подбираются в зависимости от сечения кабеля. Затем медь и алюминий в кабеле изолируются с помощью термоусадочной трубки.

В результате получается неразъемное соединение. Оно надежно, компактно и считается одним из лучших для электромонтажа. К тому же выполняется гораздо проще, чем пайка или сварка, поскольку не требует использования электричества и навыков работы с горячим паяльником.

Контакт в клеммной колодке

Клеммную колодку разрешается устанавливать только в щите или распредкоробке. Контакт в клеммной колодке применяется достаточно часто. Таким образом, при установке розеток и укладке кабелей в подрозетники сводится к минимуму механическое воздействие на алюминиевый питающий провод.

Для начала необходимо пропаять провод, предварительно сняв оксидный слой – чтобы исключить непосредственный контакт меди и алюминия.

Затем зачищаются алюминиевые кабеля, и удаляется слой окиси с использованием противооксидной токопроводящей пасты, для которой разработана специальная формула. Состав предназначен для работы в различных средах и препятствует дальнейшему появлению окиси.

Далее надевается гильза, и в нее вставляются проводники. Наконец, соединение изолируется клеевой термоусадкой – для обеспечения герметичности, и конструкция укладывается в подрозетник.

Клеммники

Выбирая модель, следует проконсультироваться с компетентным мастером, можно ли соединять алюминиевые провода с медными. Клеммник обеспечивает качественное закрепление жил “медь – алюминий” в кабеле.

В отличие от скрутки, этот метод имеет следующие преимущества:

• возможность соединения алюминиевых и медных жил кабеля;
• долговечность;
• легкость и быстрота монтажа;
• нет необходимости пайки или сварки;
• возможность подключения коротких жил кабеля;

Принцип работы клеммника состоит в соединении жил кабелей путем вставки внутрь трубки и последующей фиксации.

Концевые клеммники

Существуют различные виды концевых клеммников в зависимости от диаметра скруток. Используются для их фиксации. Алгоритм работ таков:

1. Кабели зачищаются от изоляции на длину 5-6 см. С помощью пассатижей выровненные жилы скручиваются между собой.
2. Затем отрезается нужное количество концевых клеммников и ослабляются саморезы на них.
3. Концы жил кабелей “откусываются” пассатижами так, чтобы клеммник при установке закрыл все оголенные провода.
4. Одеваются концевые клеммники так, чтобы кончик скрутки немного вышел наружу.
5. В конце саморезы аккуратно затягиваются.

Плюс этого способа в том, что клеммник в 2-х точках обжимает скрутку и не дает ей ослабиться от температуры при высоком напряжении в сети. Такой вариант соединения меди и алюминия используется при монтаже розеточных групп.

Wago

Самый простой и быстрый вариант соединения проводки – это использовать клеммники типа Wago. Их можно разделить на несколько групп. Это рычажные, пружинные и винтовые.

На клеммниках указывается необходимая для монтажа информация.

1. Длина, на которую нужно снять изоляцию с жилы. Обычно это 10-12 мм.
2. Диапазон сечений соединяемых жил. Стандартно – 2,54 мм²;
3. Номинальный ток через соединение. Зачастую он составляет 24 или 32 А.

Рычажные клеммники являются многоразовыми. Для соединения проводов с их помощью нужно снять изоляцию с провода не меньше, чем на длину указанную на клеммнике. Затем поднять рычаг, вставить жилу и опустить рычаг обратно. Если изоляция снята на правильную длину, изолировать это соединение необязательно.

Пружинные клеммники Wago – одноразовые. С их помощью еще проще и быстрее соединять провода. Для этого нужно просто вставить провод в клеммник до упора.

Винтовые клеммники бывают разных конфигураций. Но самые распространенные – латунные клеммныеколодки в оболочке из ПВХ или полиэтилена. Конструктивно они представляют собой трубку с винтами, которые зажимают провода. Недостаток моделей состоит в том, что они со временем могут ослабевать.

Что приводит к ухудшению и нагреву контакта и, в конечном итоге, – выходу из строя.

“Орехи”

Под “орехами” в электротехнике подразумевается сжим проводов. Они предназначены для выполнения ответвлений от жил магистральных кабелей без разрыва.

По торцам зажимов имеются разъемные кольца, которые необходимо снять для открытия ореха. Внутри вы увидите пластины с углублениями для магистрального провода и ответвляющего кабеля.

Те винты, которые расположены справа, следует открутить полностью, а размещенные слева – только наполовину. Это позволит вставить кабеля в свои каналы.

Затем конструкция закрепляется винтами, и с помощью отвертки затягиваются до конца. Далее зажим вставляется в корпус, и надевается крепежное кольцо с двух сторон. Перед тем как закреплять корпус, следует смазать место соединения техническим вазелином.

Как правильно соединить алюминиевый провод и медный. Способы соединения алюминиевого и медного проводов, как правильно соединить провода, советы специалиста

ГлавнаяРазноеКак правильно соединить алюминиевый провод и медный

Как соединить алюминиевые провода: выбор надежного варианта

Соединение алюминиевых проводов

Как соединить два алюминиевых провода между собой? Казалось бы, достаточно банальный вопрос, но и здесь первый приходящий на ум ответ не всегда верен. Ведь скрутка проводов запрещена по нормам ПУЭ, а соединять любые провода можно только методом опрессовки, пайки, сварки и при помощи винтовых сжимов. А том, как это правильно делать, мы и поговорим в нашей статье.

Свойства алюминиевых проводов

Но начать наш разговор мы предлагаем с беглого анализа свойств алюминиевого провода. Это позволит выявить проблемные места и понять возможные проблемы при его монтаже.

Сравнение медного и алюминиевого провода

• Начнем с преимуществ алюминиевого провода. Главный из них это цена, которая на порядок ниже, чем у главного конкурента – меди.
• Еще одним достоинством данного материала является его легкость. Это обусловило его широкое применение в линиях электропередач, где вес имеет очень большое значение.
• Ну, и последним достоинством является его стойкость к коррозии. Алюминий практически мгновенно покрывается стойкой оксидной пленкой, которая препятствует дальнейшему окислению. В то же время данная пленка имеет и негативные моменты – она является очень плохим проводником электрического тока.

Сферы применения медных и алюминиевых проводов

• Дальше же пошли одни сплошные недостатки. И первым из них является низкая электропроводность алюминия. Для данного материала она составляет 38×106 См/м. Для сравнения у меди этот параметр составляет 59, 5×106 См/м. Выливается это в то, что, например, провод из меди с сечением в 1 мм2 способен пропускать ток почти в 2 раза больший, чем подобный провод из алюминия.

Сопротивление некоторых веществ

• Следующим весомым недостатком является то, что алюминиевые провода обладают очень низкой гибкостью. В связи с этим их нельзя использовать в местах, где проводка подвержена многократным изгибам или другим механическим воздействиям в процессе эксплуатации.
• Ну, и напоследок, инструкция говорит о том, что алюминий обладает таким плохим свойством как текучесть. В результате тепловых и механических воздействий он может терять свою форму, что крайне негативно отражается на контактных соединениях.

Обратите внимание! Согласно нормам ПУЭ с 2001 года использовать алюминиевый провод для монтажа электропроводки в жилых помещениях запрещено. Такой запрет значительно снизил использование алюминиевой электропроводки в быту.

Способы соединения алюминиевых проводов

Как мы уже говорили выше, алюминиевые провода можно соединить четырьмя основными способами – это винтовые или болтовые сжимы, прессовка, сварка и пайка.

Давайте разберем особенности каждого из этих видов соединений.

Соединение алюминиевых проводов методом сжима

Начнем с наиболее распространенного способа соединения – сжима. Он может быть нескольких видов – болтовой, винтовой или при помощи прижимной пружины, который используется в клеммах Wago.

Винтовая клемма может повредить алюминиевый провод	Соединение алюминиевых проводов между собой с помощью данного типа соединения несет за собой один недостаток. Если использовать обычные винтовые клеммы, то при помощи винта можно полностью или частично передавить мягкую алюминиевую жилу. Это либо снизит, либо полностью разрушит контакт.
Латунные наконечники для алюминиевых проводов	Для исключения данного варианта соединение следует выполнять через специальные контактные насадки, выполненные из латуни. Латунь обладает меньшей эластичностью и ее сложнее передавить. Поэтому такие насадки обеспечивают надежный контакт и исключают вероятность повреждения провода.
Алюминиевые наконечники для болтового соединения проводов и кабелей	Для болтовых соединений алюминиевого провода так же следует использовать специальные наконечники. Они крепятся на провод или кабель методом опрессовки и затем уже эти наконечники соединяются болтовым способом.
Клеммы Wago для соединения алюминиевых проводов	Что касается клемм Wago, то здесь все намного проще. Такой тип соединения не может повредить провод, поэтому такие клеммники можно использовать без дополнительных насадок. Это в определенной степени компенсирует их более высокую цену.

Соединение алюминиевых проводов методом прессовки

В последнее время приобретают все большую популярность соединения алюминиевых проводов гильзой. Отчасти это связано с большим распространением кримперов или, как их еще называют, обжимных клещей. Данный инструмент позволяет обжимать провода разных сечений обеспечивая достаточно надежный контакт.

Кримперы для опрессовки проводов

Гильзы для соединения алюминиевых проводов

• Соединение проводов опрессовкой выполняется при помощи специальных гильз. Эти гильзы выпускаются разных диаметров и материалов. Для соединения алюминиевых проводов следует использовать либо алюминиевые, либо латунные гильзы. Медь использовать нельзя ни в коем случае, так как соединение этих двух материалов может привести к образованию гальванических развязок и в конечном итоге полному разрушению алюминиевого проводника.

Обратите внимание! Гильза для соединения проводов по своему сечению должна соответствовать сечению провода. Если вы будете использовать гильзу меньшего сечения, то для заведения провода в гильзу вам придётся уменьшить его сечения, что негативно отразится на контакте. Если же вы используете гильзу большего сечения чем провод, то площадь контактного соединения будет намного меньше, что опять-таки приведет к перегреву контакта.

Гильзы для соединения проводов разных сечений

• Для соединения проводов разных сечений существуют гильзы с разными диаметрами входных отверстий. Их же можно использовать для соединения более чем двух проводов в одной гильзе.
• Гильзы для соединения алюминиевых проводов имеют строго необходимую длину. Поверьте, производитель не делал в гильзе запаса, поэтому разрезание гильзы пополам в целях экономии — это очень плохой вариант. Ведь при соединении двух проводов обжим следует выполнить дважды противоположными жимами. Разрезав гильзу пополам, у вас это не получится, и контакт будет некачественным.

Прессованные провода

• Еще один часто возникающий вопрос относится к соединениям многожильного алюминиевого провода и одножильного. Выполнять такое соединение при помощи опрессовки можно, и оно будет достаточно качественное. Главное подобрать гильзу с соответствующими входными диаметрами. Ведь в большинстве случаев это провода разного сечения.

Соединение алюминиевых проводов метод сварки

Самое наилучшее качество соединения обеспечивает сварка. Благодаря тому, что в данном случае провод образует единое целое практически исключены проблемы с переходными сопротивлениями, возможности снижения нажимного усилия и многое другое.

Но здесь есть и масса проблем.

Сварка алюминиевых проводов

• Дело в том, что как мы уже говорили выше на поверхности алюминия, образуется оксидная пленка. Она имеет совершенно другие тепло – и электропроводность, чем сам алюминий. В связи с этим сварка алюминиевых проводов затруднена.
• Так как температура плавления оксида и алюминия различаются, то попытки простого сваривания проводов угольным электродом будут не очень удачными. Оксиды будут оставаться на расплавленных каплях алюминия, а само соединение будет не однородным, как на видео.

На фото процесс сварки алюминиевых проводов

• Дабы исключить данную проблему, можно снимать оксиды с поверхности механическим способом, но это трудоемко и далеко не всегда эффективно, так как образование новой пленки происходит практически мгновенно.
• Исходя из этого, в большинстве случаев для сварки применяются различные флюсы, которые способны разрушить оксидную пленку. Данный материал должен разрушать оксидную пленку и практически не реагировать на чистый металл, кроме того он не должен давать вредных соединений во время сварки. Подобрать такой материал достаточно сложно и зачастую приходится идти на компромисс.

Технология сварки проводов

• Но даже с использованием флюсов, своими руками выполнить сварное соединение проводов без должной подготовки достаточно сложно. Это связано с тем, что здесь крайне важно подобрать должное напряжение сварки (обычно не более 20В) и время воздействия на проводник (обычно 1-2сек.).

Обратите внимание! Кроме электросварки алюминиевых проводов достаточно распространена и газовая сварка. Она имеет свои особенности, касающиеся как применяемых материалов, так и температуры сварки.

Соединение алюминиевых проводников методом пайки

Последним вариантом, которым можно выполнить соединение розеток алюминиевыми проводами является пайка. Этот способ достаточно трудоемок, и его сложно назвать быстрым.

Поэтому для силовых установок оно применяется крайне редко, а в низковольтных сетях алюминиевые провода из-за своей жесткости применяются достаточно редко. Тем не мене давайте рассмотрим и этот вариант.

Пайка алюминиевых проводов

• Основной проблемой здесь, как и в случае со сваркой, является оксидная пленка. Кроме того, имеется такая проблема как отсутствие визуального контроля за температурой провода. Ведь при длительном воздействии больших температур алюминий может изменить свои физико-химические свойства.
• Исходя из этого, процесс пайки алюминия становится достаточно сложным. В первую очередь нам необходимо избавится от оксида на его поверхности. Сделать это можно при помощи любых абразивных материалов, но усердствовать не стоит, так как новая пленка образуется практически мгновенно. Наша задача только уменьшить ее толщину.

Флюс для пайки алюминия

• После этого выполняется фиксация проводов и припоем с флюсом прикасаются к проводам. В качестве припоя лучше использовать ЦОП – 40 или его аналоги.
• Флюс для пайки алюминия — это Ф – 59А, Ф – 61, Ф – 34 или другие подобные составы. Они достаточно хорошо разрушают оксидную пленку.

Припой для пайки алюминия

• При прикосновении припоем к проводам им следует поскрести по ним, чтобы упростить флюсу задачу по разрушению оксидной пленки. Если производится пайка без использования флюса, то интенсивность трения припоем по проводам должна быть более интенсивной.

Вывод

Соединение алюминиевого провода гильзой и при помощи клемм являются наиболее простыми вариантами. В то же время применение опрессовки не требует дополнительных материалов, но требует наличия кримпера.

Использование пассатижей и других подсобных инструментов может сказаться на качестве соединения, поэтому их использование недопустимо. Тем не менее, в сравнении цена и качество, метод опрессовки является одним из лучших для соединения алюминиевых проводов.

elektrik-a.su

Как соединить медный и алюминиевый провод правильным способом

Еще достаточно много квартир, в которых электрическая проводка сделана алюминиевыми проводами. А так как производители осветительных приборов и электротехники перешли на медные питающие кабели, то вопрос, как соединить медный и алюминиевый провод, сегодня еще актуален. Ввиду того, что медь и алюминий имеют разные электрические потенциалы, то между ними обязательно будет образовываться напряжение. Если бы эта связка двух металлов располагалась в вакууме, то соединение прослужило бы вечно. Что нельзя сказать о воздушной атмосфере, где присутствует влажность. Она и является катализатором химических процессов внутри контакта меди и алюминия.

Специалисты давно пришли к мнению, что разность потенциалов больше 0,6 мВ уже опасна для соединений проводов. Долгосрочным такой контакт не назовешь. Что касается меди и алюминия, то между ними электрический потенциал равен 0,65 мВ, что выше нормы. Получается гальваническая пара, как в батарейке. Поэтому соединять их в электрической проводке не разрешается. Но что делать тем, у кого в квартире или доме схема разводки проводов алюминиевая? Есть несколько выходов.

Скрутка двух проводов

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.

Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.

Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.

Резьбовой контакт

Считается, что резьбовые соединения меди с алюминием – это самые надежные контакты, которые прослужат без проблем весь срок эксплуатации самих проводов. Простота соединения и возможность состыковать несколько кабелей в одном узле делают этот тип сегодня востребованным. Правда, его обычно используют для стыковки проводов большого сечения. Количество соединяемых электрических линий будет ограничено лишь длиною болта (винта).

Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (из нее сделаны все элементы болтового соединения) разница потенциалов составляет 0,2 мВ, между медью и сталью – 0,45 мВ, что опять-таки меньше норматива. То есть, всем присутствующим в связке металлам окисление не грозит. Прочность соединения алюминиевых проводов с медными в данном случае обеспечивает хорошо проведенный зажим гайки. Между двумя жилами устанавливаются стальные шайбы, как ограничитель или разрыватель контакта.

Внимание! В процессе эксплуатации резьбового соединения необходимо позаботиться о том, чтобы под действием колебаний здания не произошло самопроизвольное откручивание гайки. Это приведет к ослаблению контакта. Поэтому под плоскую шайбу обязательно укладывается шайба Гровера.

Как провести правильно контакт резьбовым соединением

Чтобы правильно соединить алюминиевые и медные провода между собой, необходимо:

• Удалить изоляционный слой на длину, равную четырем диаметрам болта. Если используется болт М6, то длина открытого участка должна быть 24 мм.
• Если жилы уже имеют окисление на поверхности, то надо их очистить.
• Концы сворачиваются в кольца диаметром чуть больше диаметра болта.
• Теперь в последовательности надеваются на болт: простая плоская шайба, один любой провод, плоская шайба, второй провод, еще шайба плоская, шайба Гровера и гайка, которая закручивается до упора.

Обратите внимание, что для зажима таким способом проводов сечением не более 2 мм², можно использовать болт М4. Если медный провод обработан припоем, то между двумя жилами укладывать шайбу не обязательно. Конец многожильного медного кабеля надо обязательно обработать припоем.

Неразъемное соединение

Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.

• Очищаются от изоляции концы, как и в предыдущем варианте.
• Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
• Сначала надевается алюминиевый конец.
• Затем плоская шайба.
• Медный конец.
• Еще одна шайба.
• Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.

Контакт в клеммной колодке

Такой вид соединения медного и алюминиевого провода чаще всего используется в осветительных приборах. Колодки приходят в комплекте со светильниками. По надежности соединения они уступают резьбовым контактам, но это один из самых простых вариантов. Нет необходимости скручивать кольца, или лудить концы, проводить изоляцию. Надо зачистить провода на длину 5-10 мм и вставить в клеммные пазы устройства. Зажим производится винтом. Усилие приложить придется, особенно это касается алюминиевого провода.

Если с помощью клеммной колодки соединяются между собой медь с алюминием, то укладывать устройство под штукатурку нельзя. Оно может быть использовано только в закрытых коробах: в распределительной коробке или в колпаке светильника.

Клеммник

Wago

Обойти стороной переходник Wago никак нельзя. Это устройство немецкого производства, с помощью которого можно между собой соединять алюминий и медь без усилий и без инструментов. Единственное, что нужно сделать, это очистить концы проводников.

Клеммник Wago – пружинный прибор, в который вставляются жилы кабеля, и он автоматически их зажимает. Сегодня производитель предлагает два исполнения колодки: одноразовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вытащить их оттуда можно только, сломав устройство. Второй вариант – это прибор, в состав которого входят рычажки. Поднимая или опуская их, можно зажать конец жилы или отпустить его. В каждом разъемном гнезде есть свой рычажок.

В одноразовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый не более 4 мм² (ток до 34 А).

Орехи

Еще одна конструкция, с помощью которой можно состыковать алюминий с медью. Состоит устройство из металлического соединительного элемента пластинчатого типа и пластикового корпуса, чем-то похожего на орех. Отсюда и название.

Принцип крепления, как у резьбового варианта. Только по конструкции это две пластины, которые прижимаются друг к другу четырьмя винтами. В одной из пластин в отверстиях нарезана резьба, на которую и накручиваются винты, сжимая пластины между собой. Соединяют орехом алюминий с медью так:

• Защищают концы проводников.
• Один вставляется с одной стороны в специально образованный паз между пластинами.
• С другой стороны, вставляется второй. Здесь важно, чтобы два провода (алюминиевый и медный) не соприкоснулись внутри соединительного устройства. Поэтому в состав ореха входит дополнительная пластина из стали, которая располагается между зажимными элементами. Так вот один провод необходимо расположить сверху этой пластины, второй под ней. Это и обеспечит отсутствие контакта между медным и алюминиевым проводами.
• Винты зажимаются до упора, что обеспечивает надежность контакта.
• Конструкция закрывается подпружиненным корпусом.

Сегодня производители предлагают большое разнообразие орехов, как по мощности, так и по размерам. Существуют варианты, в которых сам корпус не открывается, и вся начинка спрятана в нем и недоступна. Подключение производится путем вставления конца провода в гнездо, где он зажимается винтом. Есть орехи с зубчатым подключением, надо просто вставить проводник в паз, где произойдет сжатие при помощи зубьев, что обеспечит надежность контакта.

Возвращаясь к вопросам, можно ли соединять, и как правильно соединить медный и алюминиевый провода, нужно сделать обобщение, что вариантов-то немало. У каждого есть свои плюсы и минусы, но под необходимые требования можно выбрать один правильный, который создаст условия длительной эксплуатации электрической схемы разводки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

vseobelektrike.com

Как соединить медный и алюминиевый провод?

Основными материалами, используемыми в электрической проводке в наших домах, являются медные и алюминиевые провода. Алюминиевая проводка осталась нам в большинстве своем в наследие, поэтому сегодня постепенно вытесняется проводами с медными жилыми, как более долговечными и безопасными.

Отсюда у тех, кто пытается модернизировать электрическую цепь в своей квартире и/или попросту добавить дополнительную розетку может вполне закономерно возникнуть вопрос: можно ли соединять алюминиевые провода с медными и если можно, то как это сделать правильно. Ответ кроется во взаимодействии между собой двух названных металлов, образовании окисления на месте соединения и, как результат, плохому контакту со всеми проблемами, из этого вытекающими.

Соединить медный и алюминиевый провод между собой можно, главное следовать простой логике – соединение должно разделять между собой медь и алюминий.

Три способа соединения медного и алюминиевого провода между собой.

Первым рассмотрим самый простой, «дедовский» способ – на болт. Для этого понадобиться болт, три шайбы и гайка. На болт надеваем первую шайбу, после чего оголяем один из проводов на длину достаточную, чтобы сделать петлю вокруг болта. Делаем ушко на конце провода и надеваем на болт. Далее следующая шайба, за ней петля следующего провода, вновь шайба. В заключении весь этот «бутерброд» затягиваем гайкой. Вся конструкция изолируется изолентой. Единственный минус такого соединения — его громоздкость.

Следующий способ соединения медного и алюминиевого проводников — при помощи различных заводских зажимов-соединителей (см. фото ниже):

• винтовой ЗВИ,
• одноразовый Wago,
• типа «Орех».

Соединение производится согласно инструкции, идущей в комплекте с каждым из таких зажимов-соединителей.

Нюансы следующие:

1. медь и алюминий не должны контактировать;
2. при работе с зажимами ЗВИ, главное, не пережать винтом алюминиевую жилу;
3. в работе с зажимами Wago рекомендуется применять те из них, что имеют специальную смазку для соединения алюминия и меди, на них часто можно встреть маркировку Al-Cu;
4. в зажимах типа «орех» проводники зажимаются через промежуточную пластину.

В заключении, еще один, довольно спорный способ, но и он применим для данных целей. Принцип, как и ранее, заключается в разделении металлов нейтральным материалом. Для этого, медный подводник лудят свинцово-оловянным припоем. Далее применяется обычна скрутка.

Главное – при соединении действовать аккуратно, так как луженая медь становится очень ломкой. Чрезмерное усилие чревато лопнувшей жилой и плохим контактом в месте соединения.

Видео.

Рекомендую прочитать:

podmasterij.ru

Правильное соединение медного и алюминиевого проводов своими руками

В монтаже электропроводки никак не обходится без соединения проводов. Иногда приходится соединять старую проводку с новой, а именно алюминиевые провода с медными. Чем больше нагрузи приходится на эту проводку, тем большее значение имеет правильное соединение проводов, которое соответствовало бы требованиям электро и пожаробезопасности. Под правильным соединением проводов подразумевается уровень плотности контакта, а также электрохимическая совместимость металлов соединяемых проводов.

Во многих старых квартирах и домах еще остается алюминиевая проводка. Как только в такой квартире или доме предстоит простая задача по замене люстры или розетки, может возникнуть такая проблема как соединения алюминиевых и медных проводов.

Не секрет, что прямое соединение медных и алюминиевых проводов строго запрещено и является грубым нарушением.

Контакт меди с алюминием недопустим по причине несовместимости этих металлов,места соединения будут перегреваться, и это может вызвать возгорание.

Как тогда соединять алюминиевые и медные провода?

Основные способы соединения согласно ПУЭ:

При помощи клеммных зажимовПри помощи болтового соединенияИспользуя слой нейтрального материала

Самый простой способ это использование слоя нейтрального материала. В качестве нейтрального металла подходит свинцово-оловянный припой. Сделать это очень просто. Зачищаем изоляцию проводов примерно на 6-7 см. При помощи паяльника залудить медный провод припоем. Припой должен полностью покрыть провод.Далее скручиваем облуженный медный и алюминиевый провода.

По окончанию скрутка должна занимать примерно 4 см.Этот способ хорош тем, когда нет клемной колодки , или же если болтовое соединение не помещается в коробку.

Хоть этот способ простой, все же, если громоздкость соединения не составляет проблемы, лучше использовать резьбовое соединение. Это будет более надежным. Соединение проводов из меди и алюминия при помощи болта тоже выполняется довольно просто. Для такого соединения нам понадобится : гравер, три простые шайбы, гайка и болт. Если проводники имеют сечение жил до 2 мм, то хватит болта диаметром 4 мм ( М4).

И так приступим

Зачищаем изоляцию так, чтоб можно было обвернуть болт и сделать петлю.Одеваем на болт шайбу, потом петлю медного провода, шайбу, далее петлю алюминиевого провода, опять шайбу и с верху гравер, далее затягиваем все это дело гайкой да покрепче.



Если медный провод многожильный, не помешает его пролудить. Не будет лишним проверять это соединение раз в год.Не забывайте обесточивать проводку перед какими либо действиями,Мы рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах. Помните работа с электричеством опасна для здоровья и жизни.



stroydomasam.ru

Как соединить алюминиевые провода — соединение проводов из алюминия

Хотя по современным стандартам проводка в жилых квартирах делается преимущественно из медных проводов, нередко можно встретить электропроводку и из алюминия. Если заменить старую проводку на новую невозможно, тогда вам необходимо узнать, как соединить алюминиевые провода своими руками. Так, как например, подключать люстру, розетку и другие электрические приборы правильно? Можно ли соединять алюминиевые провода с другими? Как сделать соединение надежным? Как прочно соединить алюминиевые провода между собой? Ответы на эти вопросы вы сможете получить в этой статье.

Особенность алюминиевого провода

Особенности алюминия

Из-за особых характеристик с алюминием сложно работать. Также в процессе окисления этого металла на поверхности образовывается оксидная пленка. Она в свою очередь препятствует хорошему прохождению тока. Данная пленка плавится при температуре двух тысяч градусов, а это показатель больше температуры плавления самого алюминия. Если счищать пленку механическим способом, то буквально за короткий промежуток времени она появляется снова. В результате оксидная пленка препятствует качественному контакту соединения.

Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести. Исходя из этого, контакт не должен подвергаться никаким механическим воздействиям. Например, если соединение выполнено с помощью болта, то время от времени его необходимо постоянно подтягивать. Это связано с тем, что алюминий со временем вытечет из-под контакта.

Электрохимическая коррозия

Можно ли соединять алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты. Если отсутствует влага, то такое соединение будет вечным. Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Важно учитывать и тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батарейки, однако, в момент попадания воды в месте соединения металлов образовывается короткозамкнутый гальванический элемент. В результате происходит разрушение одного из металлов. Чтобы узнать, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника тока.

Факторы гальванической коррозии

Так, например, соединять разные провода допустимо в том случае, когда между ними уровень электрохимического потенциала не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разницей потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).

Обратите внимание! Если медный провод имеет покрытие из оловянно-свинцового припоя, то допускается любое механическое соединение с алюминиевым проводом.

Методы соединения алюминия с медью

Исходя из вышесказанного, может показаться, что соединение алюминиевых проводов дело непростое. Однако это не так! В процессе соединения алюминиевого провода с медным проводом нужно просто соблюдать технологию. Рассмотрим несколько известных методов соединения алюминиевого провода с медным:

Скрутка

Возможна электрохимическая коррозия

Это один из легких методов соединения провода. При этом абсолютно не требуется никакая квалификация, а также особые знания. Но в результате получается далеко не надежное соединение. Почему? Все связано с тем, что в период колебания температуры происходит линейное расширение проводов и, как следствие, между ними образовывается зазор, который в свою очередь увеличивает сопротивление. После, контакт окисляется и спустя некоторое время разрушается.

Обратите внимание! Такое явление произойдет не в первый год. Но если вам хочется создать надежное и качественное соединение, тогда стоит подумать об более надежном альтернативном варианте.

Как же выполняется такое соединение? Здесь важно чтобы один провод не обвивал другой, а они оба обвивались между собой. Чтобы соединение вышло качественным медный провод можно залудить припоем. При этом нет ограничения по диаметру соединяемых проводов. Если медный провод многожильный, то в обязательном порядке его необходимо пролудить припоем. Если провод толстый, то достаточно будет три витка, а на тонком до Ø1 мм необходимо сделать пять витков.

Способы скруток

Резьбовое соединение

Болтовое

Один из самых надежных вариантов соединения алюминиевых и медных проводов при помощи гаек и винтов. Такое соединения обеспечит на протяжении долгих лет качественный контакт. Данным методом можно соединять провода разного сечения, многожильные и одножильные.

Итак, с конца провода для начала требуется снять изоляцию. После на винт надевают пружинную шайбу, обычную шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в конце гайку, которая закручивает всю конструкцию.

Обратите внимание! Если проводник имеет жилу Ø2 мм, то винт должен быть М4.

Если провод многожильный, то его предварительно следует пролудить припоем.

Клеммная колодка

Клеммник

Клеммная колодка это еще один современный метод соединения алюминиевого и медного проводов. Хотя он пользуется большой популярностью, метод соединения винтами и болтом гораздо надежнее. Однако клеммная колодка позволяет быстро и качественно соединить провода. При этом нет потребности в формировании колечек на конце провода, а также в дополнительной изоляции. Данная конструкция полностью исключает возможность соприкосновения двух оголенных проводов.

Выполняется такое соединение следующим образом: Конец провода зачищается от изоляции на длину до 5 мм. После в отверстие клеммной колодки вставляется провод, который затягивается винтом.

Обратите внимание! Затягивать винт следует с чувством, особенно алюминиевый провод.

Такое соединение очень выручает в тех случаях, когда из потолка торчит короткий отрезок алюминиевого провода. Если в таком случае пользоваться методом скруток, то провод рано или поздно попросту обломается. Это нельзя сказать об использовании клеммной колодки. Также если случайно в стене были перебиты алюминиевые провода, то данная технология упрощает их соединение. Но здесь есть одно но! Клеммную колодку нельзя прятать в штукатурке или в стене без специальной распределительной коробки.

Клеммная колодка и плоско-пружинный зажим

Колодка с зажимом

Такой метод соединения проводов появился сравнительно недавно. Существует два их вида: одноразовый и многоразовый. В последнем случае имеется специальный рычаг, который позволяет вынимать и вставлять провод несколько раз. Такие клеммные колодки позволяют соединять многожильные провода разных видов алюминиевых с медными проводами.

Они широко используются для монтажа люстр, а также для соединения проводов в распределительных коробках. В отверстие колодки провод вставляется с усилием и там надежно фиксируется. Чтобы вынуть провод, потребуются большие усилия. На практике лучше пользоваться многоразовыми клеммниками, которые позволяют в случае просчета переделать соединение.

С провода снимается изоляция на 10 мм. Рычажок на многоразовом клемнике поднимается вверх и вставляется провод. Затем рычаг возвращается в обратное положение. Соединение готово!

Неразъемное соединение

Данный вид соединения имеет практически все преимущества резьбового. Можно выделить быстроту монтажа, прочность, доступную цену и простоту соединения. Принцип его действия прост. Для соединения провода заклепкой подготавливаются колечки диаметром 4 мм. Сперва надевается алюминиевый провод, после пружинная шайба, медный провод и плоская шайба. В заклепочник вставляется стержень из стали и сжимается до щелчка ручки. В результате обрезается лишний проводник и соединение полностью готово.

Надежность такого соединения очень высокая. Его применяют для сращивания проводов. Самое главное требование при его использовании – изоляция участка соединения.

Скрутка алюминиевых проводов между собой

Параллельная скрутка

О преимуществах и особенностях скрутки мы говорили выше, но сейчас рассмотрим этот вопрос под другим углом, а именно, соединение алюминиевого провода с себе подобным. В данном случае успех применения метода скрутки напрямую будет зависеть от сечения, диаметра проводов и других важных факторов. В идеале алюминиевые провода лучше всего паять, предварительно скрутив их желобком.

• Параллельная скрутка.
• Последовательная скрутка.

Последовательная скрутка

Однако здесь важно быть внимательным, так как на поверхности алюминиевых проводов образовывается оксидная пленка. Даже если ее зачистить, то она очень быстро снова появиться, как уже отмечалось выше, поэтому концы провода можно зачистить напильником до блеска или наждачной бумагой. Самый нижний виток рекомендуется сжать плоскогубцами. Такое соединение будет долговечным и прочным.

Полезные советы и рекомендации

Каждое соединение провода должно быть качественно заизолировано.

Рекомендуется размещать их в распределительных коробках. Если такое соединение просто заштукатурить в стене, то так ограничивается доступ к нему и, соответственно, подтянуть контакты будет невозможно. Хотя если использовать технологию пружинных зажимов, то в этом необходимости не будет.

Соединение проводов в распредкоробке

Если вы хотите сделать такое соединение своими руками в домашних условиях, то не рекомендуется пользовать пайкой или сваркой провода при отсутствии опыта выполнения подобных работ. Лучшим вариантом будет контактный зажим или один из вышеописанных методов соединения алюминиевого провода с медным или между собой.

Итак, мы рассмотрели с вами наиболее распространенные методы соединения алюминиевого провода. Безусловно, если у вас нет опыта или вы попросту боитесь браться за такую работу, то лучше не рисковать и обратиться к специалисту. В противном случае, если у вас есть опыт таких работ, действуйте, следуя всем рекомендациям из этой статьи.

Видео

Смотрите мастер-класс по соединению меди с алюминием:

stroysvoimirukami.ru

Способы соединения алюминиевого и медного проводов, как правильно соединить провода, советы специалиста.

Мечта любого хозяина — это солнечный коллектор своими руками, а мечтой любого электрика является электропроводка без каких-либо соединений. Но на практике приходится соединять провода: скручивать, зажимать в клеммы, сваривать или паять. Правильно и корректно соединенные провода это залог длительной и беспроблемной работы электропроводки и бытового оборудования – так считают специалисты. Не помешает прислушаться и взять на вооружение способы соединения медного и алюминиевого проводов.

Первое знакомство с проводами

Свое первое знакомство с электричеством Петрович помнит, как сейчас. Это случилось в пятом классе, когда маленький, любознательный и шустрый Петрович стал соединять провода шнура сгоревшего утюга. Как и положено, на его взгляд, синий с синим проводом, а красный с красным.

Его тогда дернуло током, причем конкретно. Уже теперь, через несколько десятков лет, будучи главным электриком небольшого предприятия, Петрович вспоминал тот случай с улыбкой. Известные способы соединения проводников всегда вызывает некоторое непонимание: «Так можно или нельзя соединить алюминиевый и медный провод?». Чтобы окончательно расставить точки над «И», рассмотрим наиболее применяемые на практике ведения электротехнических работ способы соединения.

Разновидности проводов и кабеля

Самым распространенным электрическим кабелем считается алюминиевый провод. Неплохие токопроводящие свойства и относительная дешевизна провода алюминиевого позволяют использовать повсеместно данный вариант проводника.Различают следующие типы и марки алюминиевых проводов:• кабель силовой• кабель контрольный• для воздушных линий передач.

Однако, по сравнению с проводом медным, алюминий обладает, к сожалению, незначительной механической прочностью и пониженными контактными качествами.Чтобы быть окончательно уверенным в качестве электрических линий, предпочтительнее использовать медный провод.Область применения медных проводов более обширна, благодаря отличным эксплуатационным качествам материала.

Но чтобы не повторять ошибок юного Петровича, не рекомендуется соединять напрямую медные и алюминиевые провода.Причиной тому является электрохимическая несовместимость металлов соединяемых проводов. Но для соединения алюминиевых и медных проводов существуют определенные способы.

Способы соединения проводов

Различают следующие способы соединения проводов:• скрутка• болтовые• сварка и пайка• винтовые зажимы• клеммы WAGOСамыми доступными, с точки зрения простоты конструкции, являются скрутка и болтовые соединения проводов.

скрутка

Тип соединения скрутка предназначен для соединения одножильных проводов алюминиевых. Правда, алюминиевые провода при монтаже внутренней проводки практически не используют, однако скрутки применяют до сих пор. Дедовский метод «холодной» сварки заключается в плотном скручивании витков провода. Длина скрутки достигает до50 мм. Не помешает запомнить, что в скрутке запрещается соединять провода из разнотипных материалов, а именно меди и алюминия.

болтовые соединения

Соединения проводов болтовые используют в сильноточных цепях, поэтому для электропроводки в квартире или коттедже болтовое соединение не используют в виду громоздкости конструкции. На мощный болт надевают подходящего размера шайбу, проводники оборачиваю вокруг основания болта. Если проводников два, а именно алюминиевый и медный провода, то между ними прокладывают стальную шайбу. Солидность конструкции гарантирует длительный период соединения проводов.

сварка и пайка

Сварку и пайку проводов можно смело назвать наиболее надежными способами соединения. Данные виды соединений используют веками, не обращая внимания на достаточно трудоемкий процесс, требующий определенных навыков при работе. Пайке и сварке подлежат провода любого типа, главное подобрать качественный припой и флюс, а также мощный сварочный аппарат.

винтовые зажимы

Современные винтовые зажимы для проводников успешно применяются для присоединения проводов бытовых осветительных приборов, выключателей и электрических розеток, распределительных щитов. Благодаря винтовым зажимам аккуратный и быстрый монтаж будет гарантирован.

Причем, с помощью зажимов винтовых разрешено соединение проводов из разных электрохимических металлов. Для соединения проводов из алюминия и меди это оптимальный вариант. К тому же к местам соединения проводов (зажимам) имеется свободный доступ.

клеммы WAGO

Данный способ соединения проводов приглянулся электрикам своей простотой, быстротой и удобством монтажа. При этом дополнительных приспособлений или манипуляций не требуется.

Принцип соединения в клеммах WAGO основан на применении изолированных пружинных зажимов. Разъемы могут иметь различную конструкцию, предназначенную для разного количества и типа проводов.

Клеммы WAGO предназначены для многожильных проводов и гибкого провода. С помощью клемм соединение медного и алюминиевого провода осуществляется в считанные минуты. Однако, пружинные контакты при длительной ежедневной нагрузке могут потерять первозданные свойства.

Таким образом, используя вышеперечисленные способы соединения проводов можно осуществить их дальнейшую надежную работу.

Советы специалиста Петровича

Для того, чтобы выбрать необходимый проводник, необходимо определить его сечение, а также количество токоведущих жил.

Обратите внимание на номинальное напряжение провода, которое должно быть не меньше напряжения электрической сети.

Выбирайте материал изготовления кабеля с учетом его последующей замены. На практике, алюминиевые провода в некоторых случаях можно заменить медными. Наоборот, к сожалению, не всегда получается. А вот соединять алюминиевые и медные провода своими руками вы уже сможете!

svouimirukami.ru

Как соединить алюминиевый провод с медным. Инструкция

Проводка в домах старой проводки чаще всего не отвечает требованиям, сложившимся в наше время. Использование множества бытовых приборов и повышенные нагрузки предполагают замену целых участков или всей распределительной системы в квартире или доме. При этом учитывайте основные правила, как соединить алюминиевый провод с медным токопроводником для того, чтобы не допустить аварийных ситуаций.

Ведь ситуация, когда требуется сделать вставку из медной проволоки в имеющуюся алюминиевую проводку, встречается очень часто. Делать это не рекомендуется, но если уж пришлось столкнуться с подобной проблемой, надо предпринять все для того, чтобы избежать пожара вследствие короткого замыкания.

Причины, по которым запрещается подобный способ соединения

Наглядный пример, показывающий опасность такой процедуры – принцип действия гальванического элемента, описываемый в школьной программе. Скрутка двух проводов из разного металла похожа на появление тока в обычной батарейке, благодаря процессу взаимодействия в электролите двух различных материалов.В условиях сухого воздуха вероятность подобного явления практически нулевая. Поэтому какое-то время даже в условиях с использованием мощных приборов место соединения продержится определенное время. Но последствия все равно будут весьма неприятными.

Постепенное разрушение приводит к тому, что параметры сопротивления материалов будут стабильно возрастать. Происходит значительное нагревание зоны соединения в моменты подключения потребителей электроэнергии мощного типа. При частом пользовании опасность возгорания возрастает многократно.Поэтому долговременная состыковка токопроводников из разных материалов не рекомендуется специалистами. При экстренной необходимости потребуется изучить несколько советов.

Советы профессиональных электромонтажников

Скрупулезно использовать научную методику не всегда получается, однако в любой обстановке не забывайте, что наиболее эффективно применение клеммников. Простая и безопасная методика доступна для быстрого выполнения процедуры даже электриком с небольшим опытом. Чаще всего используются три вида подобных соединений.

Способ «Орешки»

Специфическая форма элементов для проверенного временем варианта дала это название. Основной компонент конструкции – три пластинки, предназначенные для фиксации между ними проводов.Врезка второго провода производится без необходимости разреза центральной магистрали. Все, что потребуется – это зачистка изоляционного слоя в месте соединения для последующего зажима между «орехами». Отводной провод размещают между пластинами и скручивают их.

WAGO

Такие устройства Ваго обладают превосходными характеристиками в плане надежности и простоты. Процесс выполнения стыковки занимает буквально несколько секунд. Все происходит в доступном виде – концы токопроводящих жил зачищаются и вставляются в предназначенные для этого разъемы.

Гальваническая реакция и окисление предотвращаются благодаря специальной смазке, наполняющей внутреннее пространство. Но в случае с мощными приборами такая методика не очень эффективна. Оптимальная сфера использования – подключение осветительных приборов.

Колодки

Процесс подключения с помощью колодок аналогичен рассмотренному выше, но при потребителях с большой мощностью они гораздо надежнее. Достаточная толщина пластины способна выдерживать значительные нагрузки. При этом следует помнить, что монтаж в условиях большой влажности лучше не делать. Отсутствие изолирующей смазки может спровоцировать появление гальванической пары.

Болтовой крепеж

Сочленение алюминия и меди допускается и таким способом. Для правильно проведенной процедуры зажима между разнородными металлами размещают сделанную из анодированной стали шайбу. Не менее двух раз в течение 12 месяцев выполняется проверка на прочность. Более частая профилактика обязательна в сети с высокими нагрузками.

Паяльник

Этот способ требует соблюдения определенных условий.

Медь подвергается пайке очень легко, а вот с алюминием возникают проблемы. Химически стойкая амальгама препятствует припою и ставит в тупик начинающих электриков.

Устранить этот слой можно так – после зачистки зоны пайки нанести на нее несколько капель медного купороса. Затем к положительному полюсу батарейки «Крона» присоединяется медный провод, а к отрицательному – алюминиевый проводник. Вскоре на нем образуется осадок из слоя меди, пригодного для выполнения пайки.

Обратите внимание! Все рассмотренные способы предусматривают жесткую фиксацию зачищенных проводников. А вот при скручивании проводов из разных металлов почему-то забывают об этом требовании.

Для алюминия характерной особенностью является пластичность при высоких нагрузках, которую называют еще и текучестью. Только регулярная профилактика и затягивание прижимных элементов уберегут вас от загорания клеммы из-за большого перегрева.

Несколько советов

• не следует зажимать многожильные провода из меди;
• выбирайте клемму с каналом, соответствующим сечению провода;
• повышенная хрупкость латунных гильз и клемм – причина, по которой вы должны избегать пережима;
• обращайте внимание на маркировку с указанной силой тока.

Гильзовые соединения

Лучше всего такое приспособление использовать для соединения отвода из алюминия с многожильным медным проводом. В полый наконечник вставляются освобожденная от изоляции «косичка», состоящая из скрученных жилок. После обжима пассатижами наконечник вставляется в клемму.

Скрутка

При скручивании многожильного токопроводника обязательно покройте «косичку» припоем для обеспечения хорошего контакта. А концы рекомендуется укрывать изолирующими колпачками.В условиях повышенной влажности подобное соединение выполнять не рекомендуется. Разрушение места состыковки быстро.

jelektro.ru

---

• Как правильно соединить алюминиевый провод и медный
• Расход кровельных саморезов на 1 м2 профнастила
• Расход кровельных саморезов на 1 м2 профнастила
• Тепло фото
• Провода брони
• Провода брони
• Как сделать самому дверь
• Как сделать самому дверь
• Установка деревянной двери
• Установка деревянной двери
• Проводка на

Как правильно соединять алюминиевый и медный провод

Здравствуйте уважаемые гости и подписчики моего канала. Выполняя мелкий ремонт у себя дома, мы часто сталкиваемся с необходимостью заменить розетку или же выключатель, а иногда нам нужно ее перенести. В таком случае чаше всего наращивают старую проводку.

И хорошо, если она у вас полностью медная, тогда проблем не возникнет. А вот что делать, если у вас старая проводка алюминиевая и как грамотно и самое главное безопасно соединить медь с алюминием. Вот про это я сейчас вам подробно расскажу.

Как нельзя соединять алюминий с медью и почему

Сначала скажу, как нельзя делать соединения. Так вот просто взять да и скрутить два провода из разного металла категорически запрещено. И на это есть сразу несколько веских причин, которые при этом тесно взаимосвязаны, а именно:

Соединять алюминий и медь нельзя, потому что они образуют гальваническую пару, и если такая скрутка будет выполнена в достаточно влажном месте, то влага выступит в роли электролита и станет развиваться электрохимическая коррозия, которая разрушит соединение.

Казалось бы все просто, делаем скрутку в сухом месте и ничего не случится. Делаем просто надежный контакт (сильно скручиваем алюминий и медь) и порядок.

Но и тут есть свой подвох. Дело в том, что алюминий довольно мягкий металл и если вы через какое-то время осмотрите скрутку медного провода с алюминиевым, то заметите что алюминий «поплыл». Медь практически не обладает упругостью, и она не восстановит силу прижима, а контакт ослабнет.

А теперь вспомним, что алюминий очень активный металл, и при контакте с кислородом на его поверхности образуется оксидная пленка, которая обладает изоляционными свойствами.

Так как наш контакт ослаб, то между жилами образовались микроскопические пустоты, которые заполнит кислород, который вступит в реакцию с алюминием и создаст пленку, а значит в месте контакта начнет повышаться переходное сопротивление.

Так при нагрузках такая скрутка будет греться и за счет цикла нагрев — остывание скрутка начнет ослабляться, а в местах ослабления еще быстрее будет образовываться пленка. Таким образом с течением времени контакт хуже, нагрев сильнее, что может привести к короткому замыканию и даже пожару.

Ну а теперь давайте перейдем к правильным вариантам соединения алюминиевых и медных проводов.

Способы правильного соединения

Итак, существуют несколько вариантов правильного соединения алюминиевых и медных проводов, и начну я с самого простого.

Ваго клеммник

Самым быстрым и простым вариантом соединения является использование WAGO клеммников. Главным преимуществом такого варианта является быстрота и простота соединения. Ведь достаточно просто зачистить провода, вставить их в гнезда и защелкнуть соединитель.

Так же для соединения алюминиевых проводов есть модификации со специальной пастой, которая не дает алюминию окисляться и таким образом снижается переходное сопротивление, а значит нагрева не будет по этой причине. Так же существуют так называемые проходные клеммы WAGO с помощью которых так же легко соединить провода.

Кроме этого вы можете даже соединить таким клеммником одножильный алюминиевый провод с многожильным медным. Главное условие — правильно подбирайте саму клемму, чтобы ее характеристики соответствовали соединяемым проводникам.

Все просто и удобно. Но в таком варианте есть несколько минусов, а именно:

• Относительным минусом я могу назвать просто огромное количество подделок на рынке. Из-за чего действительно качественный ваго-клеммник найти очень тяжело.
• Второй недостаток вытекает из первого и звучит так: Лучше всего использовать WAGO для освещения и не соединять с помощью них силовые цепи.
• Такой вариант соединения проводов нельзя прятать в штукатурку. Так как по правилам вам необходимо регулярно (раз в полгода осматривать соединение).
• Еще одним условным недостатком можно считать габариты изделия. Оно конечно сведено к минимуму в специальных сериях.

Теперь перейдем к следующему виду надежного соединения алюминиевых и медных проводов.

Переходные клеммники

Данный вариант соединения лишен недостатков вышеописанного варианта соединения, но и при этом способе есть свои некоторые нюансы:

• Соединить таким способом жилы разного сечения будет очень сложно и в некоторых случаях невозможно.
• Соединение нужно регулярно обслуживать и хотя бы раз в полгода протягивать болтовое соединение. Иначе из-за плохого контакта место соединения будет нагреваться, произойдет оплавление изоляции, короткое замыкание и даже возможен пожар.

В остальном это очень надежный вариант соединения без минусов.

Соединение под болт

Такой вариант соединения так же можно назвать надежным, но лично мне он не нравится и вот по каким причинам:

1. Соединение сильно громоздкое и его практически невозможно аккуратно спрятать в коробке.
2. Достаточно высокое переходное сопротивление. Несмотря на то, что соединение получается надежным, при нагрузках оно все равно начинает немного нагреваться.

В остальном надежное соединение, но больше подойдет как «времянка» где-нибудь в сарае, но не в доме или квартире.

Ну а теперь я расскажу про самое надежное соединение

Соединительные гильзы

Самым надежным и долговечным соединением является специальная алюмо-медная соединительная гильза. Она с одного конца медная, а с другого алюминиевая (так же подойдут луженые гильзы).

У такого варианта соединения есть только один недостаток: вам нужно иметь специальные обжимные клещи. Все, в остальном это соединение самое надежное и его можно смело прятать в стену не опасаясь, что со временем место соединения ослабнет и начнет греться.

Это все варианты правильного соединения алюминиевых проводов и медных. Когда мне необходимо «нарастить» проводку и соединить медь с алюминием, то в цепях освещения я применяю ваго-разъемы, а в силовых цепях (розетки) только обжимные клеммы.

Вас же я прошу написать свое мнение в комментариях. А также если понравился материал, то оцените его лайком и поделитесь материалом в своих соц.сетях. Спасибо, что прочитали до конца.



Поделиться ссылкой:

Как соединить медный и алюминиевый провод

В старых домах, построенных в прошлом веке часто встречается алюминиевая электропроводка. Так как добавляются новые электрические приборы бывает необходимо добавить новую розетку или несколько розеток.

Возникает вопрос как соединить современные медные провода с алюминиевыми проводами старой проводки. Пожалуй все знают, что соединять медный и алюминиевый провод между собой при помощи скрутки не рекомендуется. Во время эксплуатации такой скрутки зазор между проводами увеличивается. А при воздействии влаги, которая присутствует в воздухе возникает химическая реакция и провода окисляются. А это чревато ухудшением контакта, нагреву скрутки, оплавлению изоляции а то и возгоранию электропроводки.

Но соединить правильно между собой медный и алюминиевый провод можно. И существует несколько способов.

Так как же правильно соединить медный и алюминиевый провод между собой?

Соединение с помощью винтовых клеммных колодок

Существует несколько видов клеммных винтовых колодок. Мы возьмем колодки из мягкого полипропилена, которые продаются по 12 штук. Можно отрезать нужное нам количество.

Очищаем медный и алюминиевой провода от изоляции на 1 сантиметр. С одной стороны колодки вставляем медный проводник, с другой медный так, чтобы они не соприкасались между собой и хорошо затягиваем винтами.

Внутренняя часть колодки сделана из латуни, которая химически неактивна ни с алюминием ни с медью. Поэтому провода окисляться не будут. Такие колодки выпускаются разных размеров, поэтому при их помощи можно соединять провода разного сечения.

Можно также соединять многожильные провода предварительно залудив их оловом или опрессовав специальными наконечниками.

Соединение с помощью клеммников Wago

Данные клеммники представляют собой клеммные колодки с плоско-пружинным зажимом. Бывают двух видов – одноразовые и многоразовые разъемные.

Одноразовые клеммники Wago предназначены для соединения провода сечением от 1,5 до 2,5 кв.мм, и соединения проводов в распределительных коробках. И расчитаны на ток до 24 ампер. Но я бы ставить их на такой ток не стал. Берем провод, очищаем его от изоляции на 1 см м вставляем в отверстия клеммника.

Как вы видите на картинках в одном клеммнике можно соединить от двух до нескольких проводов.

Многоразовые клеммники имеют специальный рычажок. Отгинаем рычажок, вставляем в отверстие клеммника предварительно очищенный провод и опускаем рычажок. Всё, провод зажат пружиной и имеет хороший контакт. Если необходимо переключить провода, поднимаем рычаг, вынимаем старые и вставляем новые и опускаем рычаг.

Такие клеммники позволяют соединять между собой также многожильные провода. Они расчитаны на ток до 35 А. С их помощью можно соединять провода до 4 кв. мм.

С помощью болта

Болтовое соединение самое надежное соединение. Главное между алюминиевыми и медными проводами ставить шайбу, чтобы провода не соприкасались между собой непосредственно.

Порядок соединения такой. Очищаем провод от изоляции на длину достаточную для того, чтобы сделать кольцо равное диаметру болта. На болт надеваем гроверную шайбу, простую, провод из алюминия, затем шайбу, провод из меди, шайбу, гайку. И всё это дело хорошо закручиваем.

Скрутку изолируем изоляционной лентой. Надежное соединение готово. Такое соединение прослужит вам долго.

Соединение с помощью зажима “орех”

Зажим “орех”представляет собой металлические пластины квадратной формы с отверстиями по углам для винтов. Пластины заключены в пластиковый корпус, который похож на орех. Отсюда и пошло название данного зажима.

Кроме двух внешних в этом зажиме есть ещё и средняя пластина. Вставляем провода из разного металла так чтобы их разделяла эта пластина. Затягиваем винты равномерно. Надеваем пластиковый корпус. Соединение готово.

В основном такие соединения ставят в старых электрощитках пятиэтажек построенных в прошлом веке при переустановке счетчика и автоматических выключателей на новые.

Соединение с помощью опрессовки гильзой

Соединить медный и алюминиевый провод можно также с помощью специальной гильзы, подобрав её по диаметру. С одной стороны гильзы нужно вставить медный провод, с другой алюминиевый, предварительно очистив его от изоляции. Затем обжать гильзы с помощью специального инструмента – ручного гидравлического пресса.

Соединение получается очень надежным. Но у этого соединения есть несколько минусов.

• Для такого соединения нужен специальный инструмент – пресс.
• Соединять можно провода одного диаметра
• Соединить можно только два провода

Если вам известны ещё способы соединения алюминиевого и медного провода можете писать в комментариях. А на этом у меня всё.

Соединить алюминиевый и медный провод — можно и без проблем

О соединение медного и алюминиевого провода ходит немало слухов. Некоторые говорят, что в этом нет ничего страшного, и приводят примеры, когда такие соединения служат десятилетиями, а другие говорят, что из практики знают, как быстро они разрушаются. Кому верить, и как правильно соединять такие провода мы и поговорим в нашей статье.

• Почему нельзя соединять медный и алюминиевый провод

• Почему нельзя соединять медный и алюминиевый провод
• Как соединять медный и алюминиевый проводник

Как соединять правильно медные и алюминиевые провода

Вывод

Почему нельзя соединять медный и алюминиевый провод

Прежде всего, давайте разберемся, почему нельзя соединять эти провода вместе, и что нужно для того, чтобы такое соединение служило многие годы. Для этого нам придётся погрузиться немного в теорию, и разобраться со структурой этих металлов.

Почему нельзя соединять медный и алюминиевый провод

Чтобы понять, как соединить медный и алюминиевый провод, давайте разберемся, а что же такого в таком соединении. Ведь существует сразу несколько теорий о недопустимости такого соединения и практически все из них имеют рациональное зерно.

Как и любой другой металл, под воздействием кислорода медь и алюминий окисляются. В результате чего на их поверхности образуется оксидная пленка. Оксидная пленка меди практически не препятствует прохождению электрического тока, а вот оксидная пленка алюминия имеет достаточно большое сопротивление.

Если медный и алюминиевый провод соединить, то как бы мы не хотели, но металлы будут взаимодействовать. Алюминий является более активным металлом, поэтому при появлении между соединением влаги, которая в любом случае присутствует в воздухе, начинается процесс электролиза, то есть ионы алюминия переносятся на медь.

В результате алюминиевый проводник теряет свою массу. В нем образуются пустоты и раковины. Они в свою очередь тоже окисляются и еще больше ускоряют процесс электролиза. И чем больше влаги в соединении, тем быстрее происходит этот процесс.

В результате мы имеем практически разрушенный алюминиевый проводник. Его сечение уменьшено, а значит плотность тока вырастает. Вырастает плотность тока, металл начинает больше греться, и в результате это приведет либо к перегоранию алюминия в месте соединения, либо, в худшем случае — к пожару.

Как соединять медный и алюминиевый проводник

Но медный провод соединить с алюминиевым можно. Для этого между этими двумя проводниками достаточно разместить третий материал или же полностью исключить возможность проникновения влаги к месту соприкосновения металлов.

• Давайте рассмотрим оба эти варианта. Начнем с наиболее простого – разместить между проводниками третий металл. Обычно для этого выбирают так же неактивный металл, дабы у нас вновь не было процесса электролиза. И обычно инструкция рекомендует использовать для этого латунь.

• Это связано с тем, что этот материал имеет достаточно хорошие электротехнические свойства. Он стоек в химическом плане и препятствует процессу электролиза.
• Некоторые предлагают использовать для этого обычную сталь или нержавейку. Но делать этого не стоит. Дело в том, что эти материалы обладают не очень хорошей проводимостью. Поэтому при прохождении через них больших токов они будут сильно греться. В результате мы опять можем получить пожар.

Обратите внимание! Если вы все-таки решили остановится на болтовом соединении, то вместо стальной шайбы можно использовать латунную. При наличии металла ее вы можете вырезать и своими руками. Вариант же со стальной шайбой допустимо использовать лишь в сетях с не очень большой нагрузкой.

• Вторым возможным вариантом является исключение попадания воды в место соединения металлов. Герметизировать соединение будет слишком дорогостоящим, да и не всегда надежным вариантом. Поэтому в большинстве случаев для этого используют специальную пасту как на видео.

• Такая паста не только препятствует проникновению в контактное соединение влаги, но и кислорода. В результате алюминий окисляется очень незначительно, ведь для образования оксидной пленки ему необходимо буквально несколько секунд. А благодаря отсутствию влаги в месте соединения не происходит самый страшный процесс для такого соединения – электролиз.

Как соединять правильно медные и алюминиевые провода

Зная причины и возможные варианты устранения проблемы, можно приступить к разбору вопроса, как правильно соединить медный и алюминиевый провод. И здесь есть сразу несколько вполне логичных ответов, некоторые из которых мы уже привели в разделе выше.

Начнем с вопроса по смазке. Это может быть технический вазелин, литол и любая другая смазка, препятствующая окислению металла и попаданию влаги. Но тут встает вопрос с последующей изоляцией такого соединения. Ведь на смазку изолента ложится очень плохо, а термоусадка может просто выдавить ее.

Обратите внимание! В любом случае соединение типа скрутка запрещено. А для таких разных металлов скрутка может быть вдвойне губительна.

Вывод

На вопрос, как лучше соединить медный и алюминиевый провод, однозначного ответа нет. Ведь здесь все зависит от местных условий и принадлежностей, имеющихся под рукой. Но в любом случае таких вариантов достаточно много. Не допускается только прямая их скрутка, что в любом случае запрещено нормами ПУЭ.

Cоединение алюминиевых и медных проводов между собой

Современная электрическая разводка в квартире или доме выполняется только медными проводами так гласит ПУЭ. Но в старых домах проводку делали чаще всего алюминиевым проводом и возникает ситуация, при которой необходимо соединить 2 провода из разного материала. И в этой статье вы узнаете, как соединить медный и алюминиевый провод разными способами.

Способы соединения медных и алюминиевых проводов

Можно ли скручивать медный провод с алюминиевым

Начнем с того, что можно ли соединять алюминиевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сперва ознакомимся с этими материалами.

Если задаться вопросом какая проводка лучше, медная или алюминиевая, то выбор конечно за медной. Это выходит из технической характеристики меди, сечение алюминиевого провода в тех же условиях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от алюминиевого легче по цвету, медь имеет красноватый оттенок, алюминий — серый, белый.

Посмотрев на электротехнические показатели металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:

• Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
• Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
• Упругость материала: меди – 0,8%, алюминия – 0,6%.

Так почему нельзя скручивать медные и алюминиевые провода, ведь скрутка, особенно при небольшом сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении создают гальваническую пару.

Гальваническая пара — 2 металла разного рода, соединение которых между собой приведёт к повышенной коррозии. Именно такой гальванической парой являются медь и алюминий. Электрохимические потенциалы двух металлов слишком разные, поэтому скорая коррозия увеличит сопротивление в месте соединения и последует его нагрев. Более подробно о совместимости металлов указано в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:

Гальваническая совместимость мелталов

Добиться качественного контакта двух проводников можно разными способами (пайкой, применением простой клеммной колодки, более дорогих клемм WAGO или обыкновенного болта с гайкой).

Соединение проводов

Соединение алюминиевых и медных проводов между собой требует технологических решений, простой скрутки здесь недостаточно.

Способы соединения проводников с разными электрохимическими потенциалами:

• Посредством пайки. Но не простой пайки.
• С применением простых клеммников или дорогостоящих WAGO. Здесь экономить не стоит и если стоит вопрос, как правильно соединить медный и алюминиевый провода, то лучше взять WAGO. Преимущества данного производителя будут описаны далее.
• Используя болтовое соединение, у которого масса преимуществ: дешевизна, простота и возможность работы с проводами большого сечения.
• Опрессовкой гильзами. Требуется наличие специализированного инструмента.

Зажимы WAGO для стыковки алюминия и меди весьма популярны, так как их очень удобно использовать:

1. Щелчком отвести прижимные пластины в сторону.
2. Вставить в отверстия провода.
3. Поставить пластины на свои места, зажать.

Клемы WAGO для соединения медного провода с алюминиевым отличное решение

Но сейчас WAGO заставляет усомниться в своей репутации. По многочисленным отзывам, пружинящий контакт слабеет, что приводит к подгоранию клеммника и его скорой замене.

Скрутка проводов

Ранее упоминалась скрутка алюминиевого и медного провода как очень ненадёжный способ соединения, но иногда это единственная возможность быстрого восстановления энергоснабжения.

Пара советов перед выполнением скрутки:

• Перед скруткой медный провод следует хорошо залудить.
• Величина скрутки должна быть не менее 5 витков.
• После работы, место соединения надо защитить несколькими слоями изолирующей ленты или термоусадочной трубкой.

Пайка меди к клемнику

Можно спаять медь и алюминий между собой. Если с медью все понятно, то для пайки алюминия нужен специальный флюс. Некоторые электрики просто припаивают медный провод к клеммнику.

Флюс для алюминия

Клеммники

Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.

Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.

Болтовое соединение

Если под рукой нет клеммника, паяльника или WAGO, а сечение проводов достаточно большое, то добиться качественного можно обыкновенным болтом.

Для соединения двух проводов потребуется: болт, гайка, 3 шайбы. Последовательность действий:

1. На концах проводов сделать кольца, такого же диаметра, как и болт. Для удобства лучше использовать круглогубцы.
2. Одеть кольца на болт в таком порядке, чтобы они оказались между тремя шайбами.
3. Затянуть гайку и проверить качество соединения.
4. Нанести несколько слоёв изолирующей ленты.

Болтовое соединения алюминия и меди

Соединение «орешек»

«Орех» — это ещё одна разновидность клеммной колодки, чаще всего используемая для ответвления проводов большого сечения. Представляет собой 2 медных пластины, уложенных в пластиковый корпус.

Между пластинами помещают медный и алюминиевый провод, а также провод ответвления. Но использовать «орех» можно просто как соединительный элемент. После укладки проводников пластины стягиваются болтами. В качестве изоляции поверх всей конструкции одевается пластиковый корпус, состоящий из двух половин, для крепления которых используют стандартные винты.

Соединение «орех» подходит для всех видов уличных соединений и ответвлений

Опрессовка

Для этого метода вам потребуются специальные опрессовочные клещи и гильзы. Принцип соединения проводов гильзой очень прост: с одной стороны в гильзу вставляют алюминиевый провод, с другой медный, и обжимают с обеих сторон гильзу клещами. Существуют гильзы для проводов с большим сечением – от 16 мм 2 и до 300 мм 2 , но в этом случае потребуется специальный гидравлический пресс. Единственный недостаток опрессовки – высокая стоимость инструмента.

Специальная гильза для соединения алюминия и меди

Смазка

Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.

Но такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.

Исходя из всего вышесказанного подбирайте подходящий для вас способ в зависимости от места соединения (улица, дом) и материальных возможностей.

2 Comments on «Cоединение алюминиевых и медных проводов между собой»

Соединять алюминий с медью 222 или 221 серией ВАГО, это самый тупой совет. Эти клеммы только для меди. Или вы настолько противник этих клемм, что советуете такое. А потом кричать, «аааа, они говно»

Купили дом, прожили в нем 25 лет и только сейчас начались некоторые проблемы. В некоторых комнатах видно был ремонт и проводку сделали медным проводом, а основная из алюминиевого. В коробках на кухню и ванну подгорели скрутки надо полагать из-за повышенной нагрузки. Всё таки этот процесс не быстрый.

Как правильно соединить медный и алюминиевый провод – варианты и приспособления

Специалисты давно пришли к мнению, что разность потенциалов больше 0,6 мВ уже опасна для соединений проводов. Долгосрочным такой контакт не назовешь. Что касается меди и алюминия, то между ними электрический потенциал равен 0,65 мВ, что выше нормы. Получается гальваническая пара, как в батарейке. Поэтому соединять их в электрической проводке не разрешается. Но что делать тем, у кого в квартире или доме схема разводки проводов алюминиевая? Есть несколько выходов.

Скрутка двух проводов

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.

Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.

Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.

Резьбовой контакт

Считается, что резьбовые соединения меди с алюминием – это самые надежные контакты, которые прослужат без проблем весь срок эксплуатации самих проводов. Простота соединения и возможность состыковать несколько кабелей в одном узле делают этот тип сегодня востребованным. Правда, его обычно используют для стыковки проводов большого сечения. Количество соединяемых электрических линий будет ограничено лишь длиною болта (винта).

Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (из нее сделаны все элементы болтового соединения) разница потенциалов составляет 0,2 мВ, между медью и сталью – 0,45 мВ, что опять-таки меньше норматива. То есть, всем присутствующим в связке металлам окисление не грозит. Прочность соединения алюминиевых проводов с медными в данном случае обеспечивает хорошо проведенный зажим гайки. Между двумя жилами устанавливаются стальные шайбы, как ограничитель или разрыватель контакта.

Внимание! В процессе эксплуатации резьбового соединения необходимо позаботиться о том, чтобы под действием колебаний здания не произошло самопроизвольное откручивание гайки. Это приведет к ослаблению контакта. Поэтому под плоскую шайбу обязательно укладывается шайба Гровера.

Как провести правильно контакт резьбовым соединением

Чтобы правильно соединить алюминиевые и медные провода между собой, необходимо:

• Удалить изоляционный слой на длину, равную четырем диаметрам болта. Если используется болт М6, то длина открытого участка должна быть 24 мм.
• Если жилы уже имеют окисление на поверхности, то надо их очистить.
• Концы сворачиваются в кольца диаметром чуть больше диаметра болта.
• Теперь в последовательности надеваются на болт: простая плоская шайба, один любой провод, плоская шайба, второй провод, еще шайба плоская, шайба Гровера и гайка, которая закручивается до упора.

Обратите внимание, что для зажима таким способом проводов сечением не более 2 мм², можно использовать болт М4. Если медный провод обработан припоем, то между двумя жилами укладывать шайбу не обязательно. Конец многожильного медного кабеля надо обязательно обработать припоем.

Неразъемное соединение

Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.

• Очищаются от изоляции концы, как и в предыдущем варианте.
• Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
• Сначала надевается алюминиевый конец.
• Затем плоская шайба.
• Медный конец.
• Еще одна шайба.
• Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.

Контакт в клеммной колодке

Такой вид соединения медного и алюминиевого провода чаще всего используется в осветительных приборах. Колодки приходят в комплекте со светильниками. По надежности соединения они уступают резьбовым контактам, но это один из самых простых вариантов. Нет необходимости скручивать кольца, или лудить концы, проводить изоляцию. Надо зачистить провода на длину 5-10 мм и вставить в клеммные пазы устройства. Зажим производится винтом. Усилие приложить придется, особенно это касается алюминиевого провода.

Если с помощью клеммной колодки соединяются между собой медь с алюминием, то укладывать устройство под штукатурку нельзя. Оно может быть использовано только в закрытых коробах: в распределительной коробке или в колпаке светильника.

Клеммник

Обойти стороной переходник Wago никак нельзя. Это устройство немецкого производства, с помощью которого можно между собой соединять алюминий и медь без усилий и без инструментов. Единственное, что нужно сделать, это очистить концы проводников.

Клеммник Wago – пружинный прибор, в который вставляются жилы кабеля, и он автоматически их зажимает. Сегодня производитель предлагает два исполнения колодки: одноразовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вытащить их оттуда можно только, сломав устройство. Второй вариант – это прибор, в состав которого входят рычажки. Поднимая или опуская их, можно зажать конец жилы или отпустить его. В каждом разъемном гнезде есть свой рычажок.

В одноразовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый не более 4 мм² (ток до 34 А).

Орехи

Еще одна конструкция, с помощью которой можно состыковать алюминий с медью. Состоит устройство из металлического соединительного элемента пластинчатого типа и пластикового корпуса, чем-то похожего на орех. Отсюда и название.

Принцип крепления, как у резьбового варианта. Только по конструкции это две пластины, которые прижимаются друг к другу четырьмя винтами. В одной из пластин в отверстиях нарезана резьба, на которую и накручиваются винты, сжимая пластины между собой. Соединяют орехом алюминий с медью так:

• Защищают концы проводников.
• Один вставляется с одной стороны в специально образованный паз между пластинами.
• С другой стороны, вставляется второй. Здесь важно, чтобы два провода (алюминиевый и медный) не соприкоснулись внутри соединительного устройства. Поэтому в состав ореха входит дополнительная пластина из стали, которая располагается между зажимными элементами. Так вот один провод необходимо расположить сверху этой пластины, второй под ней. Это и обеспечит отсутствие контакта между медным и алюминиевым проводами.
• Винты зажимаются до упора, что обеспечивает надежность контакта.
• Конструкция закрывается подпружиненным корпусом.

Сегодня производители предлагают большое разнообразие орехов, как по мощности, так и по размерам. Существуют варианты, в которых сам корпус не открывается, и вся начинка спрятана в нем и недоступна. Подключение производится путем вставления конца провода в гнездо, где он зажимается винтом. Есть орехи с зубчатым подключением, надо просто вставить проводник в паз, где произойдет сжатие при помощи зубьев, что обеспечит надежность контакта.

Возвращаясь к вопросам, можно ли соединять, и как правильно соединить медный и алюминиевый провода, нужно сделать обобщение, что вариантов-то немало. У каждого есть свои плюсы и минусы, но под необходимые требования можно выбрать один правильный, который создаст условия длительной эксплуатации электрической схемы разводки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Соединение медного и алюминиевого провода: 7 способ и особенности

Для правильного и надёжного соединения проводов важно учитывать материал, из которого изготовлены жилы кабельно-проводниковой продукции. Если не учитывать данный фактор, соединение может оказаться недостаточно надёжным. Рассмотрим, можно ли соединять медный и алюминиевый провода, с обзором эффективных и неэффективных способов и возможных последствий ошибок в таких соединениях.

Содержание

1. Можно ли соединять
2. Возможные проблемы такого соединения
3. Эффективные способы
4. На болтах
5. С помощью зажима типа «Орех»
6. На клеммной колодке
7. Самозажимными клеммами
8. Опрессовка
9. Соединение медного и алюминиевого провода в автомате
10. Неэффективные способы
11. Скрутка
12. Неправильный болтовой зажим
13. Особенности соединения проводов на улице

Можно ли соединять

Причины нежелательности выполнения соединений медных и алюминиевых проводов объясняются разными химическими свойствами указанных металлов. Отрицательные моменты связаны главным образом с алюминиевой жилой и вызываются влиянием следующих факторов:

• алюминий активно окисляется на открытом воздухе, вступая в реакцию с кислородом. При тесном контакте с медной жилой указанный процесс проходит значительно интенсивнее. Образовавшаяся оксидная плёнка обладает сопротивлением, существенно превышающем данную величину для самого материала. В результате такого окисления соединение начинает нагреваться в процессе эксплуатации,
• более сильный нагрев алюминия, по сравнению с медью, связан с меньшим значением электропроводимости данного материала. Поэтому соединение множество раз успевает нагреться и остыть, с соответствующим температурным расширением и сжатием, что ослабляет контакт и приводит к ещё большему перегреву,
• алюминий не совместим с медью гальванически. В процессе соединения указанных металлов между ними возникает химическая реакция электролиза, ускоряющая коррозийный эффект, с усилением описанных выше нежелательных моментов.

Возможные проблемы такого соединения

В результате неправильного соединения алюминия с медью, возможно возникновение следующих проблем:

• перегрева,
• ослабления контакта,
• оплавления.

Наиболее нежелательное последствие контакта медных и алюминиевых жил – короткое замыкание, что связано с риском создания аварийной ситуации. Наименее опасное, но также нежелательное явление – исчезновение контакта после определённого времени эксплуатации.

Эффективные способы

Разработаны эффективные способы, позволяющие без особенных неблагоприятных последствий соединить медные и алюминиевые проводники. Рассмотрим правильные методы соединения детальнее.

На болтах

Проводники можно соединить с помощью болтов. Для этого очищенная жила изгибается кольцом по диаметру болта. Между головкой болта, гайкой и кольцами жил прокладываются стальные шайбы. Предпочтительнее использовать шайбы, изготовленные из нержавеющей стали. Между гайкой и крайней шайбой прокладывается гравёр (пружинная шайба), поджимающая витки и обеспечивающая плотность контакта с течением времени.

Болтовое соединение

После сборки такой конструкции, гайка плотно затягивается. Контакт защищается изолентой.

Данный способ обеспечивает достаточную надёжность и нивелирует негативные последствия контакта различных материалов. В случае необходимости полученный узел можно разобрать, выполнив ревизию контакта, замену проводников или крепёж дополнительных жил. Минус – в больших габаритах такого соединения.

С помощью зажима типа «Орех»

Выполняется с помощью специального приспособления, состоящего из двух стальных пластин, стягиваемых болтами. Верхняя пластина деформирована под размещение проводов. Узел размещается в поликарбонатном корпусе, обеспечивающем его изоляцию.

Прозвище «Орех» объясняется внешним сходством по причине двух половин данного приспособления.

Порядок установки такого узла:

1. Разбирается корпус, с демонтажем стопорных колец;
2. Очищаются жилы на участок, равный длине планок;
3. После откручивания болтов, очищенные жилы укладываются в предусмотренные пазы;
4. Сжим плотно затягивается болтами;
5. Закрывается корпус и фиксируется стопорными кольцами.

Также соединение отличается достаточной надёжностью. Недостатки заключаются в необходимости приобретения сжима (он продаётся в магазинах, торгующих электротехнической продукцией) и недостаточной герметичности корпуса. В результате внутрь может проникать влага и пыль, забивая соединение.

Чтобы обеспечить герметичность сжима, корпус дополнительно покрывают слоем изоленты. Но данный способ не рекомендуется использовать для выполнения контакта, работающего на открытом воздухе.

На клеммной колодке

Клеммная колодка выполняется из изолирующего прозрачного пластика и состоит из нескольких соединённых ячеек. Внутри каждой ячейки размещены латунные гильзы и винтовые зажимы.

Очищенные концы проводов вставляются в ячейку с разных сторон и зажимаются винтами. Вставлять жилы необходимо таким образом, чтобы исключить возможность их соприкосновения в гильзе.

Если используется провод, состоящий из нескольких проволочек, необходимо устанавливать специальные наконечники, объединяющие жгут воедино.

Указанный способ отличается следующими преимуществами:

• простотой и быстротой сборки;
• разъёмным характером, благодаря чему не представляет труда разобрать контакт.

Недостатки связаны с низкой надёжностью и необходимостью регулярной ревизии. Алюминиевый провод под прижимом со временем начинает перетекать, поэтому плотность контакта ослабевает, и винт требуется поджать. В противном случае возрастает вероятность ослабления контакта с его перегревом, вплоть до воспламенения.

Самозажимными клеммами

Этот способ ещё проще. Продаются специальные приспособления, не требующие зажатия винтами, и обеспечивающие необходимую плотность крепления после вставки провода. Прозрачный материал корпуса позволяет удостовериться в правильной установке провода и надёжности контакта.

Указанный способ отличается аналогичными достоинствами, кроме возможности многоразового применения.

Однако выпускаются специальные рычажковые клеммы, позволяющие использовать данное приспособление несколько раз. Жила в них фиксируется рычажком, воздействуя на который соединение можно разобрать.

Из наиболее известных производителей данных приспособлений – компания «WAGO». Клеммы указанной фирмы дополнительно покрываются внутри специальным составом, нивелирующим гальваническую несовместимость меди с алюминием.

Опрессовка

Соединение медного и алюминиевого провода в автомате

Неэффективные способы

Нельзя прибегать к неэффективным способам, в результате которых не обеспечивается надёжность соединения. Результатом применения неправильных приёмов может стать ослабление плотности зажатия с перегревом проводников, вплоть до короткого замыкания или возгорания, или исчезновение контакта.

Скрутка

Соединение в виде обычной скрутки в данной ситуации применять нельзя. Даже плотно соединённые проводники начнут интенсивно окисляться. В результате контакт исчезнет вовсе, или место стыка начнёт интенсивно перегреваться с опасностью возникновения короткого замыкания. Если большой нагрузки нет на провод то можно соединить следующими способами:

Скрутка

Неправильный болтовой зажим

Если при выполнении болтового соединения не установить стальные шайбы, контакт также не получится надёжным. От прямого соприкосновения меди с алюминием, провода станут интенсивно окисляться, что грозит аналогичными последствиями.

Особенности соединения проводов на улице

Соединение, которое эксплуатируется под открытым небом, подвергается усиленному воздействию атмосферной влаги и большим температурным перепадам. В связи с этим к таким контактам предъявляются повышенные требования.

Если имеется такая возможность, указанные стыки необходимо выполнять с использованием одинаковых материалов. Но если данная возможность отсутствует, и приходится соединять медные проводники с алюминиевыми, необходимо учитывать следующие рекомендации:

• изолировать места контактов от воздействия дождя, снега и пр., помещая в закрытый корпус;
• использовать специальные прокалывающие зажимы – губки таких контактов снабжены зубцами, проникающими внутрь материала и обеспечивающими необходимую плотность контакта. Снаружи зажим защищён диэлектрическим корпусом.

Эти меры позволят обеспечить необходимую надёжность и предотвратить нежелательные последствия.

Используя приведённые в статье рекомендации, можно достаточно надёжно соединить медные и алюминиевые провода. Но лучшая рекомендация – выполнять контакт проводов с использованием продукции, выполненной из одного материала. Это позволит повысить долговечность соединения и исключить опасность ослабления контакта, избавив владельца от проблем.

Как лучше всего соединить медный и алюминиевый провод: все способы надежного соединения проводов из алюминия и меди

Проводка из алюминия продолжает использоваться во многих домах старой постройки. Она имеет множество недостатков, неспособна выдерживать высокие нагрузки, связанные с работой большого количества современных электроприборов. Выполняя ремонт в помещениях, большинство собственников стремятся произвести 100% замену на медный кабель. Но порой полностью убрать устаревшую проводку не получается, и приходится думать о том, как безопасно и грамотно соединить алюминиевый провод с медным.

Содержание:

• 1 Правильные способы безопасного соединения в электропроводке
  • 1.1 Болтовое соединение через болт и стальные шайбы
  • 1.2 Клеммники переходники и клеммные колодки
  • 1.3 Клеммники WAGO для алюминия и меди с пастой внутри (или без пасты)
  • 1.4 Метод опрессовки гильзами с помощью пресс-клещей: гильзование
  • 1.5 Заклепочное
  • 1.6 Сжимами типа орех
  • 1.7 Соединение проводов в автомат
• 2 Почему нельзя соединять медный и алюминиевый электрический провод напрямую
• 3 Неправильные способы соединения
  • 3.1 Скрутка
  • 3.2 Скрутка с залуженным медным проводом
• 4 Самое простое и надежное соединение алюминиевого и медного провода
• 5 Видео

Правильные способы безопасного соединения в электропроводке

Поскольку химические свойства меди и алюминия значительно отличаются, для их совмещения стандартные приемы не подходят. Есть мнение, что вообще не стоит производить соединение проводов этих типов. Да, стандартная скрутка тут категорически недопустима, но отлично подойдут другие методы, не допускающие контакта проводников, но позволяющие полноценно произвести объединение медной и алюминиевой проводки.

Болтовое соединение через болт и стальные шайбы

Способ с высокой степенью надежности – болтовое соединение, сделать которое по силам даже непрофессионалу. При этом полностью исключается непосредственный контакт, нежелательный для меди с алюминием, можно совмещать жилы разного сечения.

Чтобы произвести соединение алюминиевых и медных проводов между собой этим способом, понадобятся:

1. Болт;
2. Гайка;
3. Шайбы из стали;
4. Гаечный ключ.

Стоит понимать, что выполненный таким образом узел получится довольно громоздким, что делает метод удобным далеко не всегда. Он вряд ли допустим в квартирной распределительной коробке, имеющей небольшие размеры, но отлично подойдет для общего электрощитка, где места достаточно.

Как выполняется соединение алюминиевых проводов с медными болтовым способом:

1. Снять слой изоляции с соединяемых кабелей;

2. Зачищенные концы сформировать по форме кольца;

3. На болт установить шайбу, колечко первой проводки, шайбу, колечко второй, шайбу, гайку, затягиваемую до упора;

4. Произвести изоляцию лентой.

Важно! Шайба обязательно должна разделять алюминиевые и медные провода. При монтаже проводников одного материала шайба не нужна.

Клеммники переходники и клеммные колодки

Еще один вариант решения, как правильно соединить медный и алюминиевый провод – применение клемм и клеммных колодок. Они состоят из прозрачного пластикового корпуса с ячейками и зажимными винтами, внутри которых размещена латунная гильза. Одной колодкой можно соединить различное количество пар проводников, выбрав необходимое число ячеек.

Как использовать клеммники для соединения проводов:

1. Открутить винт зажима;

2. Удалить изоляционный слой с проводника;

3. Вставить кабель в клемму, закрутить зажимный винт.

Аналогичным образом производится креплением кабеля каждой стороны.

Важно! При фиксации зажимным винтом важно не переусердствовать, поскольку чрезмерные усилия способны повредить жилу.

Клеммники WAGO для алюминия и меди с пастой внутри (или без пасты)

Клеммы немецкого бренда WAGO хорошо известны электрикам, пользуются высоким уровнем доверия. Для кабелей из одного материала компания выпускает модели клемм с плоскопружинным зажимом и оборудованные зажимными рычажками. Чтобы выполнить соединение алюминия и меди предлагает разновидность клемм WAGO серии 2273 с контактной пастой внутри.

Поскольку характеристики меди и алюминия различны, их прямой контакт недопустим. Чтобы его исключить и необходима контактная паста внутри клемм.

Важно! Перед тем как соединить медный и алюминиевый проводники при помощи клемм WAGO, из гнезда для меди пасту необходимо тщательно вычистить.

Бывает так, что клеммники продаются без пасты. В таком случае, такую  токопроводящую пасту WAGO для алюминия  всегда можно докупить отдельно, она называется WAGO “ALU-PLUS” арт.249-130

Контактная паста Alu-Plus производства WAGO

Метод опрессовки гильзами с помощью пресс-клещей: гильзование

Соединение проводов методом опрессовки гильзами – процесс затратный, но позволяющий получить долговечный результат, а также надежный контакт. Понадобятся специальные гильзы, похожие на полые трубки, выполняющие роль соединителя. Также необходимы пресс-клещи, которые бывают ручными или механическими.

Соединение медного и алюминиевого провода путем опрессовки выполняется с применением комбинированных гильз. Они имеют маркировку ГМА, называются алюмомедными, рассчитаны на рабочее напряжение до 10 кВ. Потребителям предлагаются варианты доступные под разные размеры сечения жилы – 16/10, 25/16, 35/25, 50/35, 70/50, 95/70, 120/95, 150/120, 185/150, 240/185.

Для выполнения работ:

1. На концах кабеля удаляется изоляционный слой;

2. Выполняется размещение проводников на тех частях гильз, что выполнены из того же металла;

3. Производится опрессовка гильзы пресс-клещами в нескольких местах, затем изоляция при помощи ленты.

Важно! Для проведения опрессовки используются только специальные пресс-клещи. Применение для этих целей молотка или плоскогубцев способно привести к повреждение гильзы.

Заклепочное

К числу неразъемных способов соединения электрических проводов относится использование заклепок.

Понадобится:

Заклепочник;
Заклепка;
Стальная шайба.
Как соединить проводники заклепочным методом:

1. Снять слой изоляции с концов кабелей;

2. Сформируются кольца из проводников по тому же принципу, что и при болтовом методе;

3. На заклепку одевается кольцо проводника, шайба, кольцо второго проводника;

4. Заклепка помещается в заклепочник, сжимается;

5. Место контакта алюминия с медью изолируется.

Неразъемный способ очень надежен, но имеет недостаток – узел невозможно разобрать без его повреждения.

Сжимами типа орех

Соединить медный и алюминиевый провода можно используя сжим ответвленный, который многие называют «орех» или «орешек». Он состоит из поликарбонатного корпуса с сердцевиной из металла. Внутри нее две плашки с пазами под определенное сечение, между которыми располагается пластины. Конструкции скрепляется болтами.

Чтобы соединить медный провод с алюминиевым сжимом ответвленным нужно:

1. Разобрать корпус сжима;
2. Снять изоляцию на соединяемых кабелях;
3. Ослабить или полностью снять болты фиксации, поместить проводники в пазы;
4. Затянуть крепления;
5. Закрыть корпус сжима.

Монтаж выполняется быстро, понятен даже новичку. Главный недостаток метода – отсутствие герметичности. Внутрь корпуса могут попадать вода и грязь. Избежать этого можно, поможет обычная изолента.

Соединение проводов в автомат

Немало споров ведется о том, можно ли соединять алюминиевые провода с медными в автомате. Просто вставить два проводника и закрепить их в автомате – это ошибка, которая приведет к окислению, а затем отгоранию кабеля.

Вариант решения – залудить медный проводник. Процедура это несложная, но выполнить ее можно не всегда. Надежность способа средняя.

Второе решение – заизолировать алюминий при помощи фрагмента жести от консервной крышки. Для этого вырезается небольшая полоска жести, которой нужно как бы обернуть конец проводника. Для надежного контакта производится обжимание пассатижами, излишки обрезаются, а место крепления жести еще раз тщательно обжимается, но без больших усилий.

После можно без опасений закреплять кабели в автомате, не боясь их контакта.

Почему нельзя соединять медный и алюминиевый электрический провод напрямую

Алюминий и медь, подвергаясь воздействию внешней среды, образуют на поверхности оксидную пленку. Это не представляет опасности для меди, а в случае с алюминием способствует повышению сопротивления.

Когда алюминий с медью непрерывно контактируют, запускается электролиз. В его результате ионы алюминия постепенно переходят на медь, отчего первый металл постепенно утрачивает массу, в его структуре появляются пустоты. Поскольку реакция эта происходит непрерывно, в какой-то момент алюминий полностью разрушается и электропроводке требуется ремонт. Самое опасное последствие – перегрев проводки, ее возгорание.

Еще одна причина почему нельзя скручивать медные и алюминиевые провода – несоответствие показателей их электропроводимости. Алюминий мягче, показатели проводимости у него ниже, от чего при контакте он греется больше. В процессе работы и отдыха проводки постоянно будет происходить расширение/сжатие металлов. Постепенно это ослабит скрутку, что усилит нагрев. Это еще одна причина, почему нельзя соединять медь и кабель из алюминия без использования переходников.

Неправильные способы соединения

Перечислив правильные способы соединения медных и алюминиевых проводов, нельзя не упомянуть о том, как поступать при электромонтаже нельзя.

Скрутка

Казалось бы, что может быть проще, чем просто скрутить два конца проводки и заизолировать их. Такой способ подходит только для проводников из идентичных металлов. Простая скрутка алюминиевого и медного провода крайне опасна. Она прослужит какое-то время, но быстро станет причиной замыкания или даже пожара.

Скрутка с залуженным медным проводом

Считается, что если выполнить залуживание проводника из меди, то его непосредственная скрутка с алюминием становится возможной. Мнения на этот счет различаются и в большинстве из них говорится о том, что таким образом соединять медный провод с алюминием можно. Но риски все равно есть. Правила залуживания просты и надежны только на первый взгляд. Со временем защитный слой может начать разрушаться, а контролировать этот процесс практически невозможно. Именно поэтому от данного метода также лучше отказаться или использовать его только в самых крайних случаях и на короткий срок.

Самое простое и надежное соединение алюминиевого и медного провода

Как соединить безопасно и грамотно алюминиевый проводник с медью и какой использовать переходник с одного металла на другой – по этому поводу у каждого специалиста по электромонтажу есть свое мнение, выработанное в результате анализа работы и личного опыта. Но большинство из них говорят о том, что самый простой, современный и безопасный метод соединить медную и алюминиевую проводку – это клеммники WAGO с пастой. Они безопасны для проводов, а монтаж с ними занимает минимум времени. При этом дешевле всего использовать для совмещения кабелей болт с гайкой и с шайбами.

Какие способы использовать, чтобы выполнить переход с алюминия на медь, каждый решает для себя сам.

Видео

В интернете представлено множество видео, рассказывающих о том, как соединять без ущерба для безопасности медь и алюминий в единую сеть. Они полезны как новичкам, так и опытным мастерам, готовым перенимать чужой опыт и узнавать сторонние мнения.

Как сращивать медные и алюминиевые электрические провода

Как лучше всего сращивать алюминиевые и медные электрические провода? Как соединить медные и алюминиевые электрические провода.

Видео по электромонтажу Как подключить розетку GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал на YouTube и подпишитесь!

Медные и алюминиевые провода
Электрика Вопрос: Как лучше всего сращивать алюминиевые и медные электрические провода?

У меня есть лампа с медной проводкой, которую я хочу установить в своем доме с алюминиевой проводкой.
Могу ли я это сделать, и если да, то как? Я читал, что есть фиолетовые колпачки для проводов, внутри которых находится гель, который обеспечивает соединение — это правильно?

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Скотт.

Сращивание медных и алюминиевых электрических проводов

Применение: Сращивание медных и алюминиевых электрических проводов.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит сертифицированный электрик или подрядчик по электротехнике.
Необходимые инструменты: сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Важно: Сгоревшие или поврежденные компоненты проводки и схемы следует заменить новыми электрическими материалами с таким же номинальным напряжением и силой тока.
Примечание. Ремонт домашней электропроводки должен выполняться в соответствии с местными и национальными электротехническими нормами и правилами, а для установки новых или замены электрических деталей или оборудования может потребоваться разрешение и проверка.

Как сращивать медные и алюминиевые электрические провода

Сращивание между медными и алюминиевыми проводами может быть выполнено с помощью соединителя, одобренного для соединения алюминиевых/медных проводов, и в соответствии с утвержденными методами:

• Используйте только соединители проводов соответствующего размера для соединяемых проводов.
• Соединители проводов должны быть одобрены для сращивания алюминиево-медных проводов.
• Убедитесь, что разъемы проводов имеют подлинный символ списка UL.
• Нанесите гель-ингибитор коррозии на соединяемые провода.
• Убедитесь, что провода надежно закреплены внутри разъемов проводов.

Подробнее о сращивании электрических проводов

• Как сращивать электрические провода
  • Сращивание электрических проводов можно выполнять безопасно, если вы понимаете метод. В этом примере шаг за шагом показан процесс сращивания электрических проводов.

Подробнее о сращивании электрических проводов

• Электрические коды для домашней проводки
  • Электрик объясняет правила электропроводки дома, включая схему AFCI, распределительные коробки, электрические цепи, коды для розеток, коды GFCI, электрическое заземление, электрические проекты, электрические сервисные панели, подземную электропроводку, домашнюю проводку, коды освещения, коды для детекторов дыма.

Подробнее об электрических нормах для домашней проводки

• Соединительная коробка
  • Соединения электрических распределительных коробок можно выполнять безопасно, если вы понимаете метод. Этот пример покажет вам, как это делается шаг за шагом, и покажет, как сделать соединение распределительной коробки и соответствующие электрические коды.

Дополнительная информация о сращивании электрических распределительных коробок

Следующая информация также может быть вам полезна:

Видео по электромонтажу #2 Домашняя электропроводка Видео по этой теме и не только Загляните на мой канал YouTube и подпишитесь!

Узнайте больше из моего видеокурса по домашней электротехнике: Базовая электрическая проводка дома на примере

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка розеток GFCI 0047 Цепи розеток 120 и 240 В Электропроводка выключателей освещения Электропроводка 3-проводной и 4-проводной электрической плиты Схема подключения 3-проводной и 4-проводной сушилки со шнуром и розеткой и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и инспекций для всех проектов электропроводки.

Строительные материалы: медь или алюминиевая проволока

  Автор Gordian

Один из повторяющихся вопросов, получаемых инженерами Gordian, связан с вопросом о влиянии материалов на оценки. Если цены на тип материала растут, каковы компромиссы при выборе другого сопоставимого варианта? Подобные вопросы становятся все более распространенными, поскольку сжатая цепочка поставок и резкие колебания цен на материалы вызвали нестабильность на строительном рынке и сделали оптимизацию стоимости обязательным требованием для максимально эффективного использования проектных бюджетов.

В качестве практического примера компромиссов, на которые ориентируются оценщики и другие соображения, которые принимают во внимание специалисты по подготовке к строительству при планировании и проектировании проектов, посмотрите не дальше, чем выбор, который делается каждый день: медная или алюминиевая проволока.

С января 2021 года по январь 2022 года цена на медные трубы диаметром ½ дюйма выросла более чем на 50%, а средняя цена на медный электрический провод за тот же период выросла более чем на 120%. Многие инженеры-электрики, столкнувшиеся с этими скачками стоимости медных материалов, обращаются к алюминию в качестве заменителя.

Чтобы помочь оценщикам и другим специалистам в области строительства ответить на этот вопрос, мы обратились к отраслевому опыту Антонио Д’Аулерио, инженера группы данных, отвечающего за управление электрическими подразделениями для данных Gordian RSMeans. Антонио обсуждает компромиссы между медными и алюминиевыми материалами и то, как учесть эти решения при использовании RSMeans Data Online.

Медный провод по сравнению с алюминиевым

Основным критерием выбора алюминиевого кабеля по сравнению с медным является экономия затрат. В зданиях алюминиевые и медные кабели могут использоваться взаимозаменяемо для подачи питания в низковольтные установки. Для связи и управления чаще используется медь. На самом деле почти все электронные кабели сделаны из меди.

Основное различие между алюминиевыми и медными кабелями заключается в пропускной способности по току и сопротивлении. Алюминиевый кабель имеет более низкую пропускную способность по току (примерно на 40%) и большее сопротивление (требующее в среднем на 50% большую площадь поперечного сечения), чем эквивалентный медный проводник. Как правило, для замены достаточно использовать алюминиевые проводники на два размера больше, чем медные. Алюминий займет больше места, чтобы выдержать ту же силу тока, что и медь, а это означает, что для него потребуется большая дорожка для качения или закрытый канал, предназначенный для удержания проводов, кабелей или шин с дополнительными функциями.

Недостатки использования алюминия:

• Он менее гибкий и более трудоемкий. С алюминием сложнее работать, поэтому стоимость заделки выше.
• Для предотвращения гальванической коррозии требуется специальный герметик на конце (или наконечник должен быть специального типа Al-Cu). Это может быть серьезным фактором риска во влажных условиях.
• Для длинных цепей алюминий имеет большее падение напряжения, поэтому инженерам может потребоваться увеличить размер кабеля, чтобы компенсировать это.
• Алюминиевый кабель подвержен растрескиванию и разрушению при воздействии вибрации. Это может иметь большее значение для проектов промышленных зданий, где установленное оборудование производит большое количество низкочастотной и высокочастотной вибрации.

Нажмите здесь, чтобы просмотреть полный вебинар об изменении стоимости строительства в 2022 году и узнать, как выросли или упали цены на определенные материалы за последний год, а также узнать, как рынок строительной отрасли может измениться в 2022 году.

Медный провод по сравнению с алюминиевым проводом: использование данных RSMeans Online для оценки разницы

В приведенном ниже примере используются данные RSMeans Online для сравнения служебного входа 200A. В первом используется медный кабель 3/0 и кабелепровод 1-1/2”. Второй использует алюминиевый кабель 250 MCM и кабелепровод 2”. Алюминиевый вариант в целом немного дешевле, хотя стоимость провода снизилась на 48% с 423 до 219 долларов, а стоимость компонентов дорожек выросла на 23%.

Вариант 1: медный кабель

Вариант 2: алюминиевый кабель



RSMeans Data Online — это мощный инструмент, позволяющий сравнивать варианты и принимать обоснованные инженерные решения на основе данных для лучшей поддержки ваших проектов. Хотите попробовать это сами с различными оценками и факторами местоположения или отклонить это с течением времени с помощью индекса исторической стоимости? Перейдите по ссылкам ниже, чтобы узнать больше о том, как использовать эти инструменты для ваших оценок, или запишитесь на один из обучающих семинаров Gordian, чтобы получить практическое руководство.

• Уже есть учетная запись? Воспользуйтесь одним из наших руководств по продуктам.
• Используйте исторический индекс затрат, чтобы изменить свои оценки во времени.
• Используйте индекс стоимости города, чтобы локализовать свои оценки.
• Запишитесь на углубленное обучение RSMeans.

О компании Gordian

Компания Gordian является лидером в области данных о стоимости объектов и строительства, программного обеспечения и услуг для всех этапов жизненного цикла здания. Решения Gordian, являющиеся пионером в области заключения контрактов на выполнение работ, также включают в себя проприетарные затраты на построение данных RSMeans и решения Facility Intelligence Solutions. От планирования до проектирования, закупок, строительства и эксплуатации — решения Gordian помогают клиентам максимизировать эффективность, оптимизировать экономию средств и повысить качество строительства.

Медная и алюминиевая проволока | Что следует учитывать

Медная и алюминиевая проволока. Что использовать? В проволочной и кабельной промышленности используются различные металлические проводники, но наиболее распространенными являются медь и алюминий. Поскольку каждый тип металла обладает уникальными свойствами, они лучше всего подходят для различных применений или целей.



Медная проволока

Наиболее популярным проводником, используемым в коммерческом, промышленном и жилом строительстве, является медь. Из-за своего элементарного состава медь является отличным и относительно недорогим проводником (по сравнению с золотом и серебром, которые являются отличными проводниками).

Медь имеет много особенностей и преимуществ:  помимо того, что она широко используется в большинстве областей применения, она обладает высокой прочностью на растяжение и более высокой пропускной способностью по току по объему, что означает, что проводники обычно меньше.

Проводники меньшего размера могут быть полезны при работе в ограниченном пространстве, и основная причина, по которой медь является предпочтительным материалом для проводки ответвлений, таких как выключатель или розетка.

Большинство металлов подвержены коррозии, что может отрицательно сказаться на эффективности электрической системы. Хотя необходимо принять меры для предотвращения окисления проводников, следует отметить, что окисление меди является полупроводниковым.

Медь стоит значительно дороже, чем алюминий, поэтому при перемещении большого количества энергии медь может быть непомерно дорогой. Медь также жестче и тяжелее, чем алюминиевые проводники эквивалентной мощности, что затрудняет работу с большими отрезками.



Алюминиевая проволока

Алюминиевая проволока используется уже давно. В основном используемый для коммунальных приложений, алюминий в настоящее время все больше и больше используется в фидерных приложениях в крупномасштабных коммерческих, промышленных и жилых помещениях. У вас, вероятно, есть алюминий, поступающий в ваш дом к вашей главной панели выключателя.

Алюминий — хороший проводник; однако есть вещи, которые необходимо учитывать перед применением этого металла 21 ^st века.

Алюминий большего объема необходим для проведения того же электричества, что и медь, поэтому, как правило, вы должны увеличить размер проводника на два размера, чтобы приспособиться к той же емкости цепи, например, замените алюминий 750 MCM на медь 500 MCM.

Загрузите калькулятор падения напряжения Southwire со страницы калькуляторов, чтобы правильно подобрать размер.

Алюминий очень легкий. Несмотря на то, что проводники больше, они, вероятно, будут весить меньше, чем медный провод эквивалентной мощности.

Кроме того, алюминиевые проводники будут иметь больший внешний диаметр из-за увеличения размера, хотя это достигается за счет компактной скрутки, которая уменьшает воздушный зазор между жилами.

Тем не менее, большие проводники могут потребовать увеличения размера кабелепровода. Алюминиевый провод также «отжигается», что делает его намного более гибким, чем стандартные медные проводники, и его гораздо труднее сломать из-за механического износа.

Алюминий расширяется и сжимается с другой скоростью, чем медь — у каждого металла свой коэффициент расширения. Необходимо принять меры для предотвращения ползучести (движения металла в точках соединения в системе во время электрических/тепловых циклов).

В современном мире электротехники это обычно достигается за счет использования наконечников с двойным номиналом, предоставляемых производителем приобретаемой вами шестерни.

Ранее в этой статье мы отмечали, что оксид меди является полупроводником, а оксид алюминия является изолятором. Стандартной практикой является использование смазки, препятствующей окислению, при выполнении соединений в любой точке вашей электрической системы, когда присутствует ускоритель окисления (влага или другой элемент).

Возврат инвестиций (ROI) очень важен для современных компаний. Таким образом, наиболее очевидным преимуществом выбора алюминиевой проволоки является более низкая цена материала.

Сегодня алюминий используется во всем, от упаковки до корпусов самолетов, и является самой распространенной рудой на планете, поэтому его предложение велико, а связанные с ним затраты низкие и очень стабильные. При использовании для распределения электроэнергии это очень экономичная альтернатива.



Резюме – Медная и алюминиевая проволока

В конце концов, и медь, и алюминий являются популярными материалами для проволок для коммерческих, промышленных и жилых проектов. Подходящее решение для проводки будет зависеть от проекта, ситуации, местоположения, бюджета, соответствия нормам и требованиям безопасности.

Если у вас есть вопросы, обратитесь к профессионалам компании Agilix Solutions. Вместе с нашим партнером по производству алюминиевых и медных проводов, компанией Southwire, мы можем помочь вам с ответом.

Southwire — один из крупнейших производителей проводов и кабелей в Северной Америке, а также компания, разработавшая за последние 20 лет некоторые из величайших инноваций в области прокладки проводов и кабелей. Они стремятся вдохновлять жизни, к которым они прикасаются, разрабатывая инновационные системы и решения, заботясь об окружающей среде и повышая благосостояние сообществ, которым они служат.

Agilix Solutions предлагает широкий выбор размеров и цветов медных и алюминиевых проводов в бухтах по 500, 1000 или 2500 футов или нарезанных по длине. Тяговые головки также доступны для большинства размеров проволоки.

В дополнение к проводам Agilix Solutions предлагает различные решения для управления проводами, от транспортировки до выплаты, чтобы сэкономить ваше время, деньги и материалы. Чтобы узнать больше, позвоните своему менеджеру по работе с клиентами Agilix Solutions сегодня или обратитесь в ближайший филиал!

Почему мы используем медь

Как вы знаете, алюминий и медь являются основными проводниками электричества, используемыми в большинстве электрических кабелей. В то время как алюминий является лидером среди силовых кабелей, медь является популярным проводником для домашней проводки. Хотите знать, почему? Прочитайте этот блог, чтобы узнать.

История медных и алюминиевых проводов

Как алюминий, так и медь использовались в проводке еще в начале 19-го века, будучи отличными проводниками электричества. В то время строительная проволока, какой мы ее знаем, не существовала в нынешних масштабах. Электричество было почти исключительно привязано к электросетям, эксплуатируемым коммунальными компаниями, а алюминий был самым популярным кабелем в опорах электропередач из-за его низкой цены и легкости. Что касается электросетей, то в 21 веке ничего не изменилось — алюминий по-прежнему остается самым популярным кабелем в воздушных линиях электропередач, опять же из-за его малого веса и низкой цены.

Однако, когда дело доходит до строительных проводов, в современности правит медь. Домашняя электропроводка в том виде, в каком мы ее знаем, была впервые представлена ​​в Соединенных Штатах в конце 19 века, но в то время она все еще считалась привилегией и, откровенно говоря, экспериментом. Электропроводка в американских домах стала обычным явлением в том виде, в каком мы ее знаем сегодня, в 1920–1930-х годах. Основной технологией была так называемая проводка с ручкой и трубкой, в которой медный провод проходил через фарфоровую изоляцию. Уже тогда медь уже была лидером в домашней электропроводке из-за ее превосходной безопасности и электропроводности.

1960–1970-е годы: короткое царствование алюминия в домашней электропроводке

В 1960-х годах цены на медь впервые в современной истории взлетели до небес, что заставило производителей и домовладельцев перейти на алюминиевую проводку. Эпоха длилась до 1980 года. Однако были вопросы, связанные с безопасностью. Вопреки сложившимся стереотипам, безопасность не была следствием того, что алюминий небезопасен для дома. Факторы, которые были задействованы, были более сложными и относились к эпохе.

В то время как люди перешли на алюминиевую проводку, розетки и другие элементы цепей не были приспособлены для алюминиевых кабелей, что ставило под угрозу безопасность. В результате за эти десятилетия количество пожаров, связанных с электричеством, резко возросло. Естественным свойством алюминия является расширение при нагревании. Алюминий, использовавшийся до 1970-х годов для домашней проводки, отличался от современных алюминиевых сплавов; он не соответствовал современным стандартам безопасности и имел сильную склонность к перегреву. В сочетании с неисправными линиями электропередач это создавало риски. В некоторых домах 60-х и 70-х годов сохранилась старая алюминиевая проводка. Проводку такого типа рекомендуется заменить на новую медную или алюминиевую.

Почему медь лучше для дома?

Медь имеет лучшую проводимость, чем алюминий. Фактически, медь используется в качестве эталона для измерения электропроводности, потому что она проводит электрический ток лучше, чем любой другой металл, кроме серебра.

Медь также имеет прочность на растяжение, которая примерно на 40% выше, чем у алюминия. Из-за этого он менее подвержен поломке, чем алюминий.

Медь также имеет более низкие свойства теплового расширения, чем алюминий, что означает, что она лучше переносит воздействие экстремальных температур и, вероятно, прослужит дольше.

Медь также намного проще в установке, так как алюминий может быть поврежден в процессе установки, а медь очень гибкая. Поскольку домашняя проводка очень часто монтируется своими руками, не стоит рисковать поломкой алюминиевых кабелей в процессе монтажа. Температура плавления меди выше, поэтому риск повреждения электрического кабеля ниже, даже если вы умудритесь сделать что-то не так.

Установленные служебные входные кабели и инженерные провода чаще всего устанавливаются профессионалами, которые гораздо лучше подготовлены для предотвращения повреждений; именно поэтому эти кабели отлично подходят с алюминиевой жилой.

Медь прочна и надежна, и хотя при покупке она стоит дороже, она может быть дешевле, если учитывать срок службы. Все популярные кабели, используемые в быту, в том числе NM-B, THHN и UF-B, имеют медные жилы.

I

s Алюминий безопасен для строительной проволоки?

Современные алюминиевые кабели предназначены для использования в жилых домах. Стандартный алюминиевый сплав сегодня расширяется меньше, чем пятьдесят лет назад. Более того, все розетки и соединения выполнены с учетом алюминиевых кабелей, и эти кабели соответствуют стандартам безопасности, прежде чем их допустят к использованию в современных домах. Поскольку цены на медь снова растут, многие без проблем переходят на алюминиевую проводку дома. В Nassau National Cable вы можете найти высококачественную алюминиевую и медную строительную проволоку.

Назад к блогу

Recent Posts

• Чем отличаются твинаксиальные и коаксиальные кабели?
Коаксиальный кабель
• RG58 или RG59: какой выбрать?
• Является ли оптоволокно более быстрым, чем Ethernet при передаче данных?
Коаксиальный кабель
• RG6 и RG6U: есть ли отличия?
• Можно ли использовать коаксиальный кабель для провода динамика?

Категории

• Кабель аэропорта
• Кабель MC с алюминиевой жилой
• Алюминиевый электрический кабель
• кабельные барабаны
• Медная строительная проволока
• Криптовалюта
• кабели для центров обработки данных
• ДЛО
• Волоконно-оптический кабель
• Сетевые кабели и кабели для центров обработки данных
• Новости
• Портативный кабель питания
• Информация о продукте
• Безопасность
• Солнечная энергия
• СОУ
• THHN
• XHHW

Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо, если используете мобильное устройство.

Проверка алюминиевой проводки

Когда дело доходит до покупки дома, необходимо проверить множество важных областей. Все основные домашние системы, от водопровода и электричества до кровли и систем отопления, вентиляции и кондиционирования, должны быть проверены. Во время полной домашней инспекции вы также проверите другие области. Как покупатель дома, вы захотите сосредоточиться на безопасности своей семьи, следя за тем, чтобы вся электропроводка была выполнена правильно. Работающие электрические системы важны для предотвращения пожара в доме. Пройдет ли техосмотр алюминиевая проводка? Большинство домашних инспекторов определят, использовалась ли алюминиевая проводка, и порекомендуют заменить медную . Медные электрические провода рекомендуются для всех домашних электропроводок.

Ниже мы рассмотрим, почему алюминиевая проводка не является хорошей идеей.

Что такое алюминиевая проводка

Имейте в виду, что существует два типа алюминиевых проводов. В вашем доме может быть сплошная алюминиевая проводка и многожильная алюминиевая проводка. Из двух типов сплошная алюминиевая проводка может вызвать проблемы. Это проволока из легированного металла, которая производилась в середине 1960-х и середины 1970-х годов. Многожильный алюминий одобрен кодом, поскольку он используется для подключения основных устройств и кабелей ввода обслуживания.

Многожильная алюминиевая электропроводка.

Как обычно проверяется электропроводка

Существует два стандарта, когда речь идет об алюминиевой электропроводке в доме. По данным Международной ассоциации сертифицированных домашних инспекторов (InterNACHI), домашний инспектор несет ответственность только за выявление необходимости исправления алюминиевой одножильной проводки ответвленной цепи, если она обнаружена во время проверки.

Принимая во внимание, что Американское общество домашних инспекторов (ASHI) рекомендует жилищному инспектору только описать тип проводки и отметить алюминиевые провода, когда они видны. Домашний инспектор обычно не открывает настенную коробку с электрической розеткой, чтобы проверить тип используемой проводки. Как правило, жилищный инспектор идентифицирует алюминиевый провод светло-серого цвета на нейтральной шине внутри электрического щита.

Какие проблемы

Хотите верьте, хотите нет, но есть много проблем с алюминиевой проводкой. В большинстве случаев они не являются безопасной проводкой в ​​вашем доме. Удостоверьтесь, что ваш домашний осмотр является тщательным во время процесса покупки дома. Давайте посмотрим, какие потенциальные проблемы могут возникнуть из-за алюминиевой проводки.

• Разъединение — поскольку по проводке проходит электрический ток, возникающая вибрация может ослабить соединение. Алюминиевая проводка настолько слаба, что вибрирует сильнее, чем другая металлическая проводка.
• Окисление – кислород, влага и температура могут привести к выходу из строя алюминиевой проводки. Если образуется оксид железа, алюминиевая проволока будет улавливать больше тепла, что может привести к ее перегреву и пожару. Кроме того, при экстремальных температурах алюминий может расширяться или сжиматься, вызывая слабое соединение.
• Мягкий металл и легко изнашивается – алюминий настолько хрупок, что часто гнется, ломается и деформируется. Если у вас есть алюминиевые провода, они могут сломаться внутри, что приведет к ослаблению электрического тока. Если электрическому току некуда деваться, проводка будет нагреваться и, возможно, достигнет пожароопасных условий.

Откуда мне знать

Есть несколько индикаторов, которые могут указывать на алюминиевую проводку в доме. Давайте рассмотрим ниже, когда вероятность того, что в доме была установлена ​​алюминиевая проводка.

• С начала 1970-х клеммы для привязки проводных устройств маркируются CO/ALR. Это означает переработанную медь и алюминий. Это означает, что медь заменила оригинальный алюминий.
• Алюминиевые провода по своей природе серого цвета, и их легко отличить от медных металлических проводов.
• Дома с алюминиевой проводкой имеют пластиковые оболочки проводов, на которых красуются инициалы из алюминия или AL. Вы также можете увидеть торговую марку того, кто произвел существующую алюминиевую проводку, отмеченную на оболочке провода. Эти идентификаторы, скорее всего, можно увидеть в оголенных проводах на вашем чердаке или в вашем электрощите.
• Запишите, когда был построен дом. В любом доме, построенном между 1965 и 1973 годами, вероятно, была проложена алюминиевая проводка.

Тип используемого провода можно найти в вашем электрощите.

Как мне действовать

Есть несколько способов, которыми вы можете воспользоваться, если пытаетесь продать свой дом с алюминиевой проводкой. Давайте посмотрим, какие могут быть варианты.

• Частичное обновление — вы можете нанять местного лицензированного электрика для выполнения частичного обновления. Это защитит основные проводные соединения, где обычно возникают проблемы с электричеством. Лицензированный электрик часто подключает кусок медного провода к концам алюминиевого провода в точках соединения. Это называется косичкой и выполняется с помощью разъема COPALUM. COPALUM — это металлический рукав, одобренный Комиссией по безопасности потребительских товаров США (CPSC). Большинство продавцов жилья рассмотрят этот вариант, так как он намного дешевле, чем полная замена.
• Покупатель за наличный расчет – найдите инвестора, готового приобрести дом за наличные «как есть». Большинство покупателей жилья в этой ситуации не заботятся о возможных обновлениях. Они рассчитывают потратить дополнительные деньги, чтобы привести дом в соответствие с текущими стандартами жизни. Это включает в себя замену алюминиевой проводки на медную проводку.
• Полная замена электропроводки — после того, как проверка дома будет завершена и ваш инспектор обнаружит алюминиевую проводку, возможно, покупатель дома потребует полной замены. Это может быть дорогостоящим, однако это также может спасти продажу дома. Поэтому, если вам действительно нужно переехать, обязательно пересмотрите цену продажи дома, чтобы у вас были деньги для полной замены проводки.

Сколько это стоит

Замена электропроводки в вашем доме может обойтись вам довольно дорого. Если вы не готовы к затратам, это может серьезно повлиять на вашу прибыль. Средняя оценка от вашего лицензированного электрика будет варьироваться от 4000 до 9000 долларов за замену электропроводки в доме площадью 2000 квадратных футов.

Имейте в виду, что вы можете понести дополнительные расходы, если сервисная панель, новые розетки и выключатели также нуждаются в замене. Электрическая сервисная панель может стоить от 1500 до 3500 долларов, а новые выключатели и розетки могут стоить дополнительно от 100 до 150 долларов за единицу.

Другое рекомендуемое обслуживание

Теперь, когда вы знаете о проводке в доме, давайте взглянем на несколько других областей обслуживания.

Родители беспокоятся о розетках в стене. В них могут попасть мизинцы, поэтому лучше всего установить розетку с защитой от несанкционированного доступа. Взломостойкая розетка имеет встроенный предохранительный механизм, который не подает электричество, если в нее что-то вставлено.

Далее, если вашему дому 30 лет, и вы живете во Флориде, вам потребуется проверка по четырем пунктам. Это проверит крышу, электропроводку, водопровод и системы вентиляции и кондиционирования. Что касается проводки, инспектор будет искать алюминиевую проводку, тип панели, а также правильность проводки в доме.

Наконец, в домах популярны светодиодные лампы, но многие задаются вопросом, не вызовут ли они пожар. Хорошей новостью является то, что они не производят много тепла, поэтому вероятность этого меньше. Кроме того, лампочки, которые не являются светодиодными, выделяют больше тепла и имеют гораздо более высокую вероятность возгорания.

Возможно, проверьте розетки на наличие алюминиевой проводки.

Когда мне следует вызвать специалиста

Когда дело доходит до проверки электропроводки в вашем доме, очень важно, чтобы вы наняли бригаду для проверки дома. Не полагайтесь только на местного электрика. Вам лучше провести домашнюю инспекцию, чтобы вы могли узнать, какой тип электрических проводов у вас есть в вашем доме. Затем группа инспекции дома может порекомендовать авторитетного лицензированного электрика для завершения проекта.

Заключение

Суть в том, что перед покупкой дома проведите полную проверку дома. Ваша местная группа домашней инспекции может определить тип электропроводки, обнаруженной в доме. Если будет установлено, что в доме есть алюминиевая проводка, вы можете повторно договориться о запрашиваемой цене дома.

Это позволит вам не платить из своего кармана за совершенно новую электрическую проводку. Обратитесь в службу Honor Services, чтобы помочь вам определить электропроводку в вашем доме при проведении тщательной инспекции дома в Мельбурне, штат Флорида, и прилегающих районах.

Опасна ли алюминиевая проводка? | Early Bird Electric

Алюминиевая проводка, установленная в домах в 1960-х и 1970-х годах, считается серьезной пожароопасной. Проблемы с установкой, выходными соединениями и самим металлом привели к тому, что проводка со временем изнашивается и ослабевает. Если в вашем доме есть алюминиевая проводка, вам следует немедленно отремонтировать или заменить ее.

Вот все, что вам нужно знать об алюминиевой проводке, в том числе о том, почему она опасна, как узнать, есть ли она у вас, и как убедиться, что она не навредит вашему дому или вашей семье:

Что такое алюминиевая проводка?

Одножильная алюминиевая проводка представляет собой электрическую проводку, изготовленную из алюминия вместо стандартной меди. В середине 1960-х и 70-х годов строители часто подключали новые дома с помощью этого типа проводки, чтобы не платить растущие цены на медь. Во многих домах, построенных в 60-х и 70-х годах, до сих пор используется родная электропроводка. К сожалению, за это время было несколько проблем с квартирной алюминиевой проводкой.

Что с ним не так?

Алюминий расширяется при нагревании намного больше, чем медь. Чрезмерное тепловое расширение может вытолкнуть провод из-под клеммных винтов, ослабив его соединение с присоединенным устройством. Когда соединения алюминиевых проводов ослабевают, металл подвергается воздействию воздуха. Открытая проводка подвержена окислению и коррозии, что может еще больше затруднить подачу электроэнергии к розеткам. Наконец, алюминиевая проводка просто менее гибкая и более хрупкая, чем медная. Со временем он может сломаться или изнашиваться, особенно если он был неправильно установлен.

Ослабленные соединения, окисление металла, коррозия и деформация увеличивают электрическое сопротивление внутри провода. Чем больше электрическое сопротивление внутри провода, тем горячее становится провод. Чем горячее становится провод, тем больше он расширяется. Чем больше растягивается провод, тем слабее становятся соединения проводки. Другими словами, проблемы с алюминиевой проводкой и потенциальный ущерб, который они могут нанести, со временем усугубляются.

Это опасно?

Может быть, да. Поскольку соединения между алюминиевыми проводами и их соединения с розетками и выключателями изнашиваются, они становятся пожароопасными. По мере того, как внутри провода растет электрическое сопротивление, провод становится все горячее и горячее в точках сопротивления. Точка соединения может в конечном итоге стать настолько опасно горячей, что может воспламенить материал вокруг нее. В некоторых случаях электричество в проводе может даже вызвать искрение, когда оно попытается связаться с подключенным устройством.

Если учесть количество электрических соединений в домах, легко увидеть потенциальную опасность этой проводки. По данным Комиссии по безопасности потребительских товаров США, в домах с алюминиевой проводкой, установленной до 1972 года, вероятность того, что одно или несколько проводных соединений в розетках достигнет опасных «пожароопасных условий», в 55 раз выше, чем в домах с медной проводкой. Алюминиевая проводка, установленная до 1972 года, должна считаться пожароопасной и подлежит ремонту или замене.

Как узнать, есть ли он у меня?

Если ваш дом был построен в середине 60-х – начале 70-х годов, то у вас наверняка алюминиевая проводка. Убедиться в этом можно, посмотрев маркировку на пластиковой оболочке электрических кабелей. Ищите открытую проводку в незавершенных частях вашего дома, таких как подвал или гараж. Внимательно осмотрите пластиковую оболочку, чтобы найти маркировку. Производители маркируют оболочки, содержащие алюминиевую проводку, «Al» или «алюминий» на одной стороне оболочки через каждые пару футов.

Не касайтесь проводки , а не , пока ищете эти маркировки. Пластиковая оболочка изолирует проводку и должна защищать вас от ударов током, но в любом случае следует соблюдать осторожность. Маркировку может быть трудно увидеть, поэтому попробуйте использовать фонарик, чтобы найти ее. Если вы не можете определить свою проводку таким образом, позвоните нам. Наши специалисты могут идентифицировать алюминиевую проводку и предложить вам лучшие варианты ее ремонта или замены.

Что мне с этим делать?

У вас есть несколько вариантов. Самый быстрый вариант — заменить концы алюминиевых проводов на медные соединители «COPALUM» в каждом розеточном соединении с помощью лицензированного электрика. Эти разъемы обеспечивают стабильное, стойкое соединение между розетками и проводкой. В отличие от оригинального алюминия, разъемы COPLAUM не ослабевают и не изнашиваются со временем, что предотвращает серьезную опасность возгорания. Однако соединители COPLAUM только заменяют соединения, а это означает, что они не решают всех проблем, связанных с алюминиевой проводкой.

Процедура ремонта COPLAUM помогает сделать ваши электрические соединения безопасными, но не устраняет проблемы с самим проводом. Со временем алюминиевая проводка имеет тенденцию ломаться и деградировать. Обрывы отрезков проволоки также представляют значительную пожароопасность. Единственный способ справиться с деградацией самой проводки — заменить ее целиком. Замена алюминиевой проводки на медную — лучший способ предотвратить проблемы с проводкой в ​​будущем.
