Установка вентилятора в ванной.Монтаж и подключение.Особенности

Установка вентилятора в ванной необходима, если естественная система вентиляции не справляется со своей задачей. Признаком нерабочей вентиляции является постоянная сырость, конденсат и запотевшие зеркала в ванной. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека. Плесень и грибок снижают срок службы стиральных машин, душевых кабин, разрушают межплиточные швы на стенах.

Если в вашей ванной имеются такие проблемы, то необходимо проверить работоспособность вентиляционных каналов. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Если огонь будет тянуться по направлению к решетке или затухнет, то каналы вентиляции вполне работоспособны и нормально справляются с вентиляцией помещения ванной комнаты. При этом нет смысла устанавливать и подключать дополнительную вентиляцию.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Сегодня на рынке электротехнических устройств представлено много разных видов вентиляторов, имеющих отличия по принципу работы, устройству и функциональности. Для бытовых условий в ванной комнате обычно устанавливают осевой вентилятор.

Выбрав подходящий вентилятор, можно приступать к его установке. Все рекомендации и советы по установке подойдут для ванной, туалета, а также для кухни.

Требования к монтажу

Установка вентилятора в ванной должна выполняться с соблюдением некоторых условий, чтобы вентилятор качественно выполнял свои задачи:

Необходимо наличие нормально действующего канала вентиляции. При засоренном канале, вытяжка не даст необходимого эффекта, поэтому в данном случае без чистки канала не обойтись.
При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. Поэтому, необходимо наличие под входной дверью в ванную комнату небольшой щели, для обеспечения нормальной вентиляции воздуха.
Вентиляция ванной будет работать качественно, если сделан правильный выбор вентилятора с учетом качества, функциональности, шумовых параметров и производительности.

Подготовка к монтажу

Установка вентилятора в помещении ванной комнаты не вызывает больших трудностей. Лучше выбрать влагозащищенное исполнение вентилятора, со встроенным датчиком влажности, который будет контролировать параметр влажности воздуха. Такая вытяжка автоматически запустится, когда влажность превысит установленную границу.

При самостоятельном монтаже вентилятора потребуется выполнение следующих работ:

Проложить кабель.
Подготовить место для монтажа, расширить канал вентиляции, если его размеры не соответствуют приобретенному оборудованию.
Подключить вентилятор к электрической сети.
Установить вентилятор в сборе в канал вентиляции.
Заделка монтажной пеной пустот.
Шпаклевка.

С этой работой можно справиться собственными силами.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Если расстояние между входом и выходом воздуха будет слишком мало, то эффективность вентиляции значительно снижается. Лучше, если в нижней части двери ванной будет установлена решетка.

Подготовка места для монтажа

Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту. Такие отверстия существуют практически во всех квартирах для функционирования естественной вентиляции. Канал вентиляции стандартного типа может обеспечить прохождение воздуха, нагнетаемого вентилятором, имеющего мощность не более 100 кубометров в час.

Установка вентилятора выполняется в отверстие канала вентиляции. Поэтому вытяжку необходимо выбирать с учетом размера канала для нормальной установки оборудования. Диаметр этого отверстия выполняется стандартной величины: от 100 до 150 мм.

Если вы неправильно выбрали диаметр вентилятора, а возможности обменять его на другой уже нет, то это можно исправить, увеличив отверстие перфоратором. В обратном случае, если отверстие слишком большое для данного размера вентилятора, то можно выбрать вставку из пластиковой трубы и вставить ее в вентиляционное отверстие. Вокруг вставленной трубы необходимо заделать пустоты монтажной пеной, дождаться ее засыхания, срезать лишнюю пену ножом, и зашпаклевать оставшиеся неровности.

Если объем помещения ванной комнаты большой, что часто бывает в просторных квартирах, то целесообразно приобрести более мощный вентилятор. В таком случае для монтажа такого устройства наверняка придется пользоваться перфоратором и пробивать в стене еще один канал вентиляции. Такую работу лучше доверить профессиональным работникам.

Варианты схем подключения

Прежде всего, кабель питания должен быть подведен к месту где подразумевается установка вентилятора. Это выполняется обычно во время ремонтных работ, кабель прокладывается в стену. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Затем кабель подключают к розетке, а в розетку вставляют вилку питания вентилятора.

Удобство вентилятора в применении зависит от его функциональных и технических возможностей, и от способа его включения. Подбирая схему подключения, необходимо тщательно продумать, как будет работать вся система. Переделка неправильно выбранной схемы доставит немало хлопот и неприятностей.

Включение вентиляции с помощью шнура

Существует много способов подключения вентиляторов к питанию. Некоторые исполнения снабжены выключателем, расположенным на корпусе. Обычно выключение и включение вентиляции выполняется шнуром, за который нужно дергать.

Такое управление не всегда доставляет удобство, так как вентиляторы могут находиться высоко под потолком или в труднодоступных местах над унитазом или ванной. Если ремонт помещения не завершен, то можно найти удобное место для расположения шнура, и проложить кабель в нужное место.

Включение вместе с лампочкой

Наиболее дешевая установка вентилятора является подключение его параллельно с лампой освещения. При этом вентилятор будет работать одновременно с лампой. При выключении света вентиляция будет отключаться.

Преимуществом такой схемы является низкая стоимость и простое подключение. К недостатку можно отнести работу вентилятора даже тогда, когда для этого нет надобности. И наоборот, недостаточное проветривание, когда в этом есть необходимость. Поэтому при такой схеме приходится включать свет в ванной, чтобы дополнительно проветрить ее. Такой порядок работы уменьшает срок службы электрического двигателя вентилятора, так как включение и выключение происходит гораздо чаще, что отрицательно влияет на механическую и электрическую часть мотора.

Работа от отдельного выключателя

Чтобы вытяжка работала только в необходимые моменты, существует схема подключения через отдельный выключатель, который располагают на вентиляционной решетке или на стене. Это более дорогостоящий вариант схемы, так как потребуется более длинный кабель, и некоторое усложнение схемы.

При этом подключение не будет совмещаться с освещением. Необходимо собрать схему, аналогичную схеме освещения, с тем отличием, что вместо лампы будет подключен вентилятор.

Вентилятор лучше подключать отдельным кабелем через двухклавишный выключатель. Двигатель вентилятора будет работать только при необходимости, независимо от работы освещения. Недостатком такой схемы является то, что можно забыть о включенной вытяжке, и она будет работать без необходимости, расходуя электроэнергию.

Автоматическая система

Современные устройства часто стали оснащаться датчиками влажности и таймерами. По сложности эта схема аналогична схеме работы с выключателем. Электродвигатель подключают с помощью трех проводов: два из них – это питание, а третий идет на сигнальную лампу. Работа заключается во включении вентилятора совместно с освещением, и выключении через определенное время после выключения освещения. Этого времени достаточно для нормальной вентиляции помещения.

В торговой сети также представлены вентиляторы с обратной работой. Электродвигатель не будет работать, пока включен свет, и запускается после отключения света на то время, которое настроено на таймере.

Порядок подключения и установка вентилятора:

Снять переднюю решетку. При этом станут доступны клеммы для подключения.
Подключить провода к вентилятору с помощью клеммной колодки. При этом необходимо соблюдать маркировку проводов по цвету. Синий провод – ноль, фаза обычно бывает красного, белого или черного цвета.
Вставить вентилятор в отверстие вентиляции.
Закрепить корпус вентилятора в вентиляционном отверстии в стене с помощью дюбелей, находящихся в комплекте, либо с помощью клея или строительного герметика.
Установить на вентилятор перед крышкой москитную сетку, чтобы насекомые не проникали в ванную.

Как правильно установить вентиляторы для вытяжки в ванной комнате

Главная » Вытяжная вентиляция » Как правильно подобрать и установить вентиляторы для вытяжки в ванной комнате

Обратили внимание на то, что в вашем санузле распространяется неприятный запах? Самое время позаботиться об установке правильного вентилятора в ванную комнату, который поможет ликвидировать повышенную влажность, устранит посторонние запахи и предотвратит появление опасной плесени. К слову, если вытяжка в ванной уже есть, но неприятный запах все равно остается, возможно, при установке вытяжки были допущены существенные ошибки. В статье мы подробнее остановимся на проблемах, которые могут возникнуть в результате неправильной установки вентиляции, и на вопросах установки вентиляторов разного вида.

[contents]

Содержание

Как правильно установить вентилятор в санузле
Выбираем правильный вентилятор для санузла

Подключение вентилятора
Вентилирование в туалете
Подведем итоги

Как правильно установить вентилятор в санузле

При монтаже системы вентилирования никогда не забывайте о том, что именно от монтажа зависит, как вытяжка будет работать в дальнейшем, будет ли в ванной застаиваться посторонний запах и появляться плесень.

Задаетесь вопросом, как правильно сделать вентиляцию в ванной комнате? Прежде всего, стоит позаботиться о проведении системы приточных и вытяжных каналов. В последнее время у покупателей популярностью пользуются так называемые принудительные системы вентилирования, которые поставляются в комплекте со встроенным вентилятором. При проведении обычной вентиляции крайне важно, чтобы вытяжной и приточный канал располагались непосредственно друг напротив друга. Вытяжной канал, желательно, монтировать перед входом, в этом положении влажный воздух будет втягиваться максимально.

Что делать, если появился неприятный запах из вентиляции в туалете? Скорее всего, это связано с распространением плесени в помещении, что в свою очередь свидетельствует о неисправностях в работе вытяжки. Неисправности начинаются тогда, когда к вентиляции не поступает достаточный приток свежего воздуха, вызвано это может быть следующими причинами:

в ванную комнату поставили новую дверь, которая прилегает слишком плотно и не дает проникать в ванную воздушным массам;
в квартире используются пластиковые окна и металлопластиковые двери, которые закрывают приток свежего воздуха.

Выявить неисправности в системе вентиляции крайне просто, достаточно поднести к вытяжному каналу горящую спичку.

Если пламя не колеблется – проблема налицо. Чтобы подробных неприятностей не возникало, достаточно:

Оставлять промежуток между полом и дверью санузла, чтобы обеспечить естественное движение воздушных масс;
Использовать специальные вытяжные клапаны в оконных и дверных проемах, которые помогут проходить воздуху;
В загородном доме можно сделать небольшое окошко под потолком, которое будет дополнительно проветривать комнату и не давать застаиваться неприятному запаху.

Выбираем правильный вентилятор для санузла

Для того, чтобы улучшить вентиляцию в туалете и избавиться от неприятного запаха, предпочтительно отдавать предпочтение системой с вентилятором. При подборе вентилятора обязательно обратите внимание на его размеры (зависят от объемов вашей ванной комнаты), а также уровень шума (желательно выбирать модели до 40 дБ, в ином случае шум будет доставлять дискомфорт.

Разделяют вентиляторы для вытяжки в ванной и по типу подключения. В основном вытяжка включается в ту же электрическую сеть, что и свет в ванной, поэтому она начинает работать при включении вентилятора. Если постоянная вытяжка в ванной не важна – желательно выделить для ее включения отдельный включатель. Существуют более современные модели со встроенным датчиком влажности – они начинают работать в случае, если уровень влажности в комнате доходит до определенного параметра.

Вне зависимости от того, какой вы вентилятор решите купить, обратите внимание на то, чтобы он был изготовлен по влагозащищенной технологии. Ванная комната и туалет относятся к помещениям с повышенной влажностью, и попадание в корпус воды может спровоцировать короткое замыкание.

Совет: выбирайте вентилятор для ванной с обратным клапаном. Такое устройство предотвратит попадание воздуха из вентиляции в ванную комнату в случае, если вентилятор находится в выключенном состоянии. Использование подобного устройства позволяет минимизировать вероятность появления неприятного воздуха в ванной из вентиляции.

Подключить вентилятор не составит особого труда, однако, если вы далеки от электрики, желательно все же вызвать профессионала.

Удобнее всего использовать вентилятор с отдельным выключателем. Особых требований к выбору выключателя нет, вентиляторы имеют малую мощность и для их использования вполне подойдут выключатели для световых приборов. Не забывайте о том, что сам включатель, как и вентилятор, должен иметь конструкцию, защищенную от влаги.

Совет: если в комнате слишком влажно, желательно отдавать предпочтение именно электрическим вентилятором, так как обычная вытяжка вряд ли будет справляться с поставленной задачей.

Подключение вентилятора

Подключить вентилятор можно к ближайшей розетке. Подключение вентилятора в ванной через выключатель происходит следующим образом:

При проведении вентиляции в туалете лучше придерживаться следующей схемы:

Выбрать подходящее расположение вытяжки. Если на данном этапе были допущены ошибки, избавиться от них можно будет позже посредством системы труд. Что касается выбора внешнего вида самой вентиляции, то здесь принципиальных требований нет, от формы вытяжки абсолютно ничего не зависит.
Подготовительные работы. Необходимо нанести разметку на стену, в особенности это касается организации проведения проводки от включателя к вытяжке. Если вентиляционное отверстие не подходит к размерам вашего вентилятора, можно применить пластиковую трубу, которая будет выполнять роль переходника. !!В случае, если монтаж вытяжки производится после ремонта и спрятать провода в стену не получится, желательно приобрести на рынке специальные пластиковые панели, которые скроют провода.

Монтаж вентиляционного оборудования

Перед установкой вентилятора убедитесь в том, что воздухопровод не забит посторонними предметами. Забитое отверстие грозит тем, что даже самый мощный вентилятор не будет справляться со своими задачами и в санузле появится неприятный запах.

С тем, как подключить вентилятор в ванной к выключателю мы разобрались. Стоит отметить, что по такой схеме подключаются самые простые устройства, которые работают при включенном свете. Необходимость в постоянной работе вытяжки есть не всегда, именно поэтому были придуманы модели, которые работают лишь в определенное время, либо включаются при повышении влажности до определенных значений.

Среди потребителей популярностью пользуются вентиляторы для ванной или туалета с таймером. Чтобы устройство включалось в определенный временные промежутки, можно использовать универсальный таймер, кроме того, в продаже имеются устройства с уже встроенным таймером.

Подключение вытяжного устройства с таймером происходит по следующей схеме:

Максимальную защиту от повышенной влажности в комнате обеспечит автоматическая вентиляция. Такое устройство оборудовано датчиком влажности, который помогает активировать вытяжку в случае, когда уровень влажности повышается до определенных размеров.

Вентилирование в туалете

Установка вентиляции в туалете мало чем отличается от монтажа вытяжки в ванной, но в данном процессе есть свои нюансы. Прежде всего, не стоит забывать о том, что вытяжка в туалет с вентилятором устанавливается не для снижения уровня влажности, а для устранения неприятного запаха. В связи с этим использование вентилятора с датчиком влажности становится бесполезным.

Для туалета желательно использовать либо обычные вентиляторы, подключающиеся к выключателю, либо устройства, оборудованные датчиком движения. Такой вентилятор начнет работать тогда, когда в помещении появится движение, и отключится спустя какое-то время при отсутствии движения. Обратите внимание на то, что в большинстве датчиков движения можно настроить время, через которое устройство отключится в случае отсутствия движения.

Подведем итоги

Вентиляция в ванной комнате и туалете – вещь незаменимая. Правильно проведенная система не только избавит вас от неприятного запаха, но и позволит значительно снизить уровень влажности в ванной комнате, а также предотвратить развитие плесени, опасной для здоровья.

Как вы выберете вытяжку и установите ее в санузле, напрямую зависит работа всей системы. Лучше отдать предпочтение автоматическим системам, которые будут активироваться в случае необходимости, при этом самыми бесполезными устройствами считаются вытяжки без вентилятора, особенно в квартирах, где отсутствуют сквозняки, установлены качественные окна и двери.

Обратили внимание на то, что:

стекла в ванной запотевают;
на мебели скапливается конденсат;
начала появляться плесень.

Самое время подумать об установки надежной системы вентиляции в доме. Не забывайте о том, что монтаж в квартире и частном доме может отличаться, поэтому лучше обратиться за помощью к профессионалам.

Как установить вытяжной вентилятор в ванной

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.07.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Установка вентилятора в ванной комнате — это решение, которое вам нужно для пространств, которые, кажется, никогда не высыхают. Насыщенный влагой воздух — враг краски для ванной комнаты, окон, дверей, подоконников и тканей, таких как полотенца и шторы. Удаление влаги и запахов из ванной комнаты делает ванную комнату более приятной для всех.

В то время как установка вытяжного вентилятора в ванной комнате — не самый простой проект по благоустройству дома, основная часть работы сосредоточена вокруг физических трудностей, связанных со стоянием на лестнице и работой над головой, наряду с более сложной работой, связанной с сидением на чердаке в пыльной одежде. маска или респиратор. Помимо физической работы, установка вытяжного вентилятора в ванной несложна для понимания, поскольку она включает в себя только один источник питания 120 В и один участок гибкого воздуховода длиной не более 6 футов.

Совет

Согласно многим строительным нормам и правилам, вытяжные вентиляторы в ванных комнатах не требуются. Окно в ванной площадью не менее 3 квадратных футов, открывающееся наполовину, может заменить вытяжные вентиляторы во многих муниципалитетах. В разделе R303 Международного жилищного кодекса обсуждаются правила освещения и вентиляции. Если вы хотите использовать окно вместо вентилятора, уточните этот план в местном отделе разрешений.

Два вопроса часто беспокоят домовладельцев, берущихся за этот проект: питание и вентиляция наружу. Большинство вентиляторов для ванных комнат используют электрические линии переменного тока 120 В. В этих инструкциях содержатся советы по поиску электрических кабелей под напряжением и прокладке их в правильном месте.

Вентиляция означает, что после того, как воздух из ванной комнаты втягивается в вытяжной вентилятор, он выдувается через подсоединенный гибкий воздуховод и выходит из дома через отверстие в стене дома или на крыше. Поскольку это новая установка, а не замена, в вашей ванной не будет воздуховодов. Однако, если у вас есть доступ к чердаку над потолком ванной комнаты, вы сможете вывести гибкую трубку наружу.

Отключите электричество к существующему потолочному светильнику, отключив автоматический выключатель на сервисной панели. Найдите входную дверь на чердак и войдите в нее по лестнице, взяв с собой респиратор и портативный фонарь.

Нажмите «Играть», чтобы узнать, как правильно установить вытяжной вентилятор для ванной комнаты

Оборудование/инструменты

6-футовая лестница
Безопасные очки
Пылезащитная маска или респиратор
Сабельная пила
Аккумуляторная дрель
1/2-дюймовое сверло
Карандаш
Ножовка по гипсокартону
Искатель шипов

Материалы

1 вытяжной вентилятор в ванной
гибкий воздуховод 6 футов
1 Лента из алюминиевой фольги
Винты
1 Вентиляционная решетка круглой стены или крышная вентиляционная заглушка
Силиконовый герметик для наружных работ

Ель / Кевин Норрис

Найти или установить источник питания
Вентилятор для ванной комнаты будет установлен на потолке. Возможно, у вас уже есть электричество, подведенное именно к той точке, где вы собираетесь установить вытяжной вентилятор в ванной. В зависимости от вашего местного электротехнического кодекса, вы можете использовать общую цепь освещения ванной комнаты с вентилятором. Цепь освещения ванной комнаты обычно подает питание на потолочный светильник вашей ванной комнаты. Кроме того, вы можете заменить свет на комбинацию вентилятора и света.
Если ваш код требует, чтобы вы проложили выделенную цепь для вентилятора, вы можете проложить новый кабель от сервисной панели к потолку ванной комнаты. Если вам неудобно устанавливать новые цепи и работать с сервисной панелью, пора обратиться к электрику для выполнения этой задачи.
Ель / Кевин Норрис
Найдите вентиляционную точку
Воздух, выбрасываемый вентилятором, должен выходить наружу. Таким образом, вам нужно будет провести воздуховод от вентилятора либо к крыше, либо к боковой стене. Если возможно, проведите гибкий воздуховод к стене, так как это поможет вам избежать работы с черепицей и возможности протечки крыши.
В идеале эмпирическое правило для расположения вентиляционного отверстия состоит в том, чтобы выбрать место, которое является прямым путем от вентилятора наружу и находится на расстоянии не более 6 футов от вентилятора в ванной комнате до точки выхода. Вытяжной вентилятор должен находиться в интерьере ванной комнаты, а не в коридоре, и должен располагаться рядом с душем, ванной или комбинацией душ/ванна, так как это область, которая производит больше всего влаги. Воздуховод, ведущий от вентиляционного отверстия, должен быть как можно более прямым, чтобы избежать резких изгибов, которые могут препятствовать потоку воздуха.
Просверлите установочное отверстие в центре намеченного места.
Ель / Кевин Норрис
Отрежьте расположение наружного вентиляционного отверстия
В зависимости от того, где вы собираетесь выводить воздух наружу, выходите либо на стену, либо на крышу дома.
Возьмите с собой круглую вентиляционную решетку (для стен) или вентиляционную заглушку (для крыш). Также возьмите сабельную пилу, аккумуляторную дрель, карандаш и силиконовый герметик. Расположите круглое вентиляционное отверстие или вентиляционную заглушку поперек установочного отверстия. Карандашом начертите круг, где будет поместиться вентиляционное отверстие или крышка.
Используйте сабельную пилу, чтобы вырезать круг, с установочным отверстием в качестве начальной точки для пильного диска. Прикрепите круглое вентиляционное отверстие или крышку крыши с помощью винтов, предварительно нанеся силиконовый герметик, чтобы обеспечить водонепроницаемость.
На крыше вам нужно будет вставить обшивку кровельного колпака под черепицу над средней частью вентиляционного отверстия, чтобы обеспечить водонепроницаемость установки. Для этого может потребоваться удалить несколько гвоздей для гонта и/или подрезать окружающие гонты, чтобы они подходили к крышке.
Ель / Кевин Норрис
Вырежьте внутреннее отверстие для вентилятора в ванной
Снизу используйте искатель стержней, чтобы найти балки в потолке ванной комнаты и слегка отметьте их карандашом.
Если к вентилятору прилагается бумажный шаблон, используйте его, чтобы отметить предполагаемое расположение вентилятора на потолке. Если шаблона нет, используйте сам металлический корпус вентилятора (пока оставьте вентилятор в сборе). Многие вентиляторы для ванных комнат привинчиваются прямо к боковой балке. Если это так, поместите шаблон или корпус параллельно балке при выполнении линий разреза.
Аккуратно вырежьте гипсокартон ножовкой.
Ель / Кевин Норрис
Прикрепите вентилятор для ванной комнаты к балке
Поднимитесь на чердак и возьмите с собой свет, беспроводную дрель, шурупы и корпус вентилятора для ванной комнаты. Поместите вентилятор в вырезанное отверстие так, чтобы нижний край вентилятора находился на одном уровне с нижней частью гипсокартона потолка. Вам понадобится партнер для этого шага, так как вы не можете видеть потолок из этого положения.
Вкрутите вентилятор в боковые балки с помощью аккумуляторной дрели. Если вы не можете использовать боковую сторону балки в качестве точки крепления, ваш вентилятор может поставляться с подвесными кронштейнами. Если нет, вы можете приобрести их отдельно. Кронштейны позволяют подвесить вентилятор в положении, не примыкающем к балке.
Пока вы все еще находитесь на чердаке, проложите электрический провод через боковую часть корпуса так, чтобы примерно 7 дюймов провода проходили внутрь корпуса.
Ель / Кевин Норрис

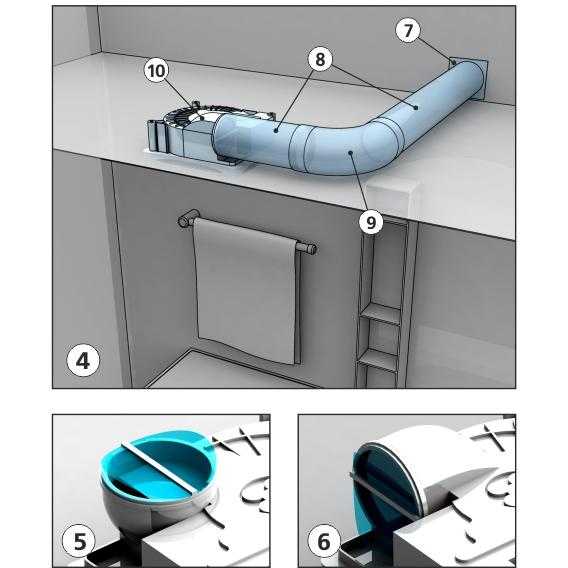

Вывести вентилятор в ванной наружу
Вернитесь в ванную и проверьте вертикальное расположение вентилятора. Возьмите гибкие воздуховоды и ленту из алюминиевой фольги и отнесите их на чердак. Используйте ленту из фольги, чтобы прикрепить гибкую трубку к вентилятору и вентиляционному отверстию. (Ваш вентилятор или воздуховод могут поставляться с механическими креплениями для крепления воздуховода, чтобы использовать его вместо ленты из фольги.) Убедитесь, что трубка проходит как можно более плавно и прямо.
Ель / Кевин Норрис
Прикрепите вентилятор для ванной комнаты к корпусу
В ванной вставьте блок вентилятора в корпус в соответствии с инструкциями производителя. На этом этапе вы зачистите концы электрических проводов и жестко подключите их к устройству. Как правило, либо оголенный провод, либо зеленый провод прикрепляется к боковой части металлического корпуса для заземления, что является важной мерой безопасности.
Прикрепите решетку вентилятора к лицевой стороне корпуса. Снова включите автоматический выключатель. Вернитесь в ванную и проверьте вентилятор, включив переключатель.
Ель / Кевин Норрис

Пошаговое руководство — Боб Вила

Фото: istockphoto.com

Вентиляторы для ванных комнат не должны издавать звук реактивного двигателя, удаляя достаточное количество влажного воздуха, чтобы в ванной комнате не было плесени и запаха. На самом деле громкий вентилятор в ванной может сигнализировать об обратном: о неэффективности. Новейшие вентиляторы для ванных комнат настолько тихие, что их работу почти не слышно, но они удаляют столько же воздуха (если не больше), сколько ваша старая колымага, а также они более энергоэффективны. В то время как в большинстве домов, которым не менее 20 лет, есть вентиляторы для ванных комнат, которые потребляют около 125 Вт энергии и имеют мощность от 5 до 6 сон (примерно в пять раз больше шума среднего холодильника, который потребляет всего 1 сон), сегодняшние вентиляторы стоят от 100 долларов. модель, которая потребляет около 55 Вт и оценивает 1,5 сона в super- тихая модель с 0,3-зоновым звуком, которая потребляет всего 5,8 Вт и стоит около 200 долларов.

Замена вентилятора в ванной на более новую, более эффективную модель означает, что вы сможете использовать его дольше, чтобы удалить больше влаги и при этом сэкономить деньги на счетах за электроэнергию, и все это без неприятного громкого рева. Вы можете бояться браться за установку самостоятельно, но не позволяйте страху сдерживать вас. Это руководство по установке вентилятора для ванной направит вас на правильный курс.

Ключевые вопросы перед заменой или установкой вентилятора в ванной

Выполнение любого проекта по ремонту дома может быть сложным и полезным, но прежде чем вы решите заменить или установить вентилятор в ванной, необходимо учесть несколько факторов, в том числе наличие разрешения необходимый тип вентилятора для ванной комнаты, а также размер и стиль существующего вентилятора для ванной комнаты.

Определите, нужно ли вам разрешение на работу с электричеством

Разрешение — это официальный правительственный документ, который дает лицу или компании разрешение на выполнение определенных работ. Он обычно используется местными органами власти, чтобы гарантировать, что любая работа, выполняемая в доме или коммерческом здании, безопасна и уместна, и учитывает возраст и состояние существующей конструкции, возраст электрической системы и местные законы, которые могут препятствовать значительным изменениям. к зданию.

Для вентилятора в ванной требуется электрическая цепь для вентилятора, а также воздуховод для отвода влажного воздуха наружу дома для надлежащей вентиляции. Эта работа, скорее всего, будет относиться к механическим и электрическим категориям, для которых обычно требуется разрешение. Однако важно отметить, что в каждом городе действуют несколько разные правила получения разрешений, поэтому обратитесь в местный муниципалитет, чтобы определить, нужно ли вам разрешение для этой работы.

Определите тип вентилятора, который вам нужен

Вентиляторы для ванных комнат можно разделить на три типа: потолочные, настенные и встроенные вентиляторы. Важно знать, какой тип у вас уже есть, прежде чем выбирать замену.

Потолочные вентиляторы для ванных комнат имеют автономный блок вентиляторов, который всасывает воздух из ванной и выталкивает его через воздуховоды, которые проходят вверх и наружу через крышу. Это самый распространенный тип вентилятора для ванной комнаты.
Настенные вентиляторы для ванных комнат по существу аналогичны потолочным вентиляторам, за исключением того, что они монтируются в ванной на внешней стене дома, а их вытяжной канал проходит через стену, а не через крышу.
Встраиваемые вентиляторы для ванных комнат имеют один или несколько вытяжных каналов, ведущих в различные ванные комнаты в доме. Однако настоящий вентилятор устанавливается не в ванных комнатах, а в удаленном месте, например, на чердаке. Эти вентиляторы, как правило, намного больше, чем потолочные или настенные вентиляторы, потому что они должны быть достаточно мощными, чтобы обеспечить достаточную вентиляцию нескольких ванных комнат.

istockphoto.com

Выберите подходящий размер и стиль вентилятора

Вентиляторы для ванных комнат бывают разных размеров: от небольших, выбрасывающих всего 50 кубических футов воздуха в минуту (CFM), до более крупных устройств, удаляющих почти 200 CFM. Важно выбрать правильный размер вентилятора из этого широкого диапазона. Слишком маленький вентилятор не удалит достаточно запаха или влаги, оставив вашу ванную комнату подверженной плесени, плесени и отслаивающейся краске. Слишком большой в некоторых случаях может способствовать возникновению опасной ситуации с отрицательным давлением воздуха, которая может затянуть смертельный угарный газ обратно через дымоход печи или водонагревателя.

Чтобы рассчитать размер, который будет соответствовать вашим потребностям, умножьте длину, ширину и высоту ванной комнаты, чтобы получить общее количество кубических футов. Чтобы определить целевой CFM, умножьте общее количество кубических футов на 0,13 и округлите до ближайших 10. Например, ванная комната 7 на 9 футов с потолком 8 футов равняется 504 кубическим футам. Когда вы умножаете 504 на 0,13, вы получаете 65, поэтому вы должны округлить и купить вентилятор для ванной комнаты на 70 кубических футов в минуту. Если у вас большая ванная комната (600 кубических футов и более) или ванная с джакузи, лучше всего увеличить размер вентилятора на 50 кубических футов в минуту.

Более тихие вентиляторы стоят дороже, но вы можете решить, что меньший уровень шума стоит более высокой цены. Если у вас есть проблема с плесенью в ванной, вы можете рассмотреть модель со встроенным датчиком влажности, который запускает вентилятор до тех пор, пока влажность не упадет до нормального уровня. Для упрощения установки домашние мастера, которые заменяют существующий вентилятор для ванной комнаты, должны рассмотреть возможность выбора сменного вентилятора с немного большими размерами, чем их текущий вентилятор. Модифицированные модели могут быть установлены изнутри ванной комнаты, что избавляет вас от похода на чердак, а их большая занимаемая площадь избавляет от необходимости впоследствии латать стену.

Инструменты и материалы

Work Light
Удлиняющий шнур
Окружная отвертка
Филипс-голова отвертка
Тестер на напряжение
. Сабельная пила
Самосверлящие строительные винты 1,5″
Электрическая дрель/шуруповерт
Алюминиевая фольга Лента HVAC, внесенная в список UL
Вкручиваемые соединители проводов
Противопожарный герметик
Огнестойкая пена

Пошаговое руководство по установке вентилятора в ванной

ШАГ 1: Отключите электропитание в ванной комнате вентилятор.

Прежде чем приступить к демонтажу или установке, отключите питание вентилятора в ванной с помощью автоматического выключателя. Не полагайтесь на только на выключатель, чтобы отключить питание вентилятора. Используйте рабочий свет и удлинитель, чтобы осветить рабочее место.

ШАГ 2: Снимите существующий вентилятор в ванной комнате.

Если решетка вентилятора для ванной не имеет винтов или ручки, потяните ее прямо вниз, чтобы получить доступ к U-образным пружинным фиксаторам. Сожмите две верхние ножки пружины вместе и наклоните ножки к центру вентилятора, чтобы отсоединить их от корпуса. Повторите процедуру с другой пружиной и снимите решетку.

Отсоедините вентилятор, отсоединив его от розетки в корпусе вентилятора (если он оснащен вилкой). Проверьте розетку с помощью тестера напряжения, чтобы убедиться, что питание отключено. Если вентилятор жестко подключен, убедитесь, что питание отключено, вставив провода тестера в разъемы горячего и нейтрального проводов, прежде чем снимать их. Если вы обнаружите питание, остановитесь и вызовите электрика. В противном случае снимите крепежный винт вентилятора и наклоните вентилятор вниз и наружу.

istockphoto.com

ШАГ 3: При необходимости измерьте и вырежьте отверстие большего размера.

Используйте искатель стержней, чтобы найти стропило или ферму в потолке ванной комнаты или стержень в стене, ближайшую к существующему вентилятору. Отметьте стропило или стойку лентой и отметьте расположение вентиляционной заслонки. Вы увеличите отверстие, сделав Г-образный разрез напротив шпильки и в направлении вентиляционной заслонки. Измерьте и отметьте новые линии разреза или прикрепите шаблон для резки (поставляется с вашим новым вентилятором для ванной) скотчем. Затем оставьте старый корпус на месте, пока вы делаете надрезы с помощью пилы для гипсокартона. Соблюдайте осторожность при резке рядом с гибким вентиляционным отверстием, чтобы не повредить его.

ШАГ 4: Снимите существующую электрическую распределительную коробку.

Найдите электрическую распределительную коробку внутри корпуса вентилятора. Удалите винты крышки распределительной коробки или сожмите крышку до тех пор, пока фиксирующие язычки не выйдут из зацепления. Отсоедините домашнюю проводку и отвинтите стопорное кольцо электрического зажима.

Затем найдите винты или гвозди, которыми корпус вентилятора крепится к стойке или стропилу. Удалите их вручную или с помощью сабельной пилы и лезвия для резки металла. Если у вас продуло изоляцию, вставьте кусок толстого картона в только что прорезанное отверстие, когда вы снимаете старый корпус. Это предотвратит падение изоляции в ванную комнату. Позже, на шаге 9, сдвиньте картон в сторону, вставляя новый корпус в монтажную раму.

ШАГ 5: Установите новую монтажную раму.

Вставьте монтажную рамку в увеличенное отверстие. Выдвиньте рычаги рамы к стропилам или стойкам с каждой стороны рамы и закрепите их 1,5-дюймовыми строительными винтами.

ШАГ 6: Установите новую проводку вентилятора в ванной комнате.

Вставьте провода питания дома и электрический зажим в круглое отверстие в новом корпусе вентилятора и навинтите стопорное кольцо на зажим. Затем вставьте корпус в монтажную раму до щелчка. Пока не подключайте проводку.

ШАГ 7: Подсоедините вытяжной воздуховод вентилятора ванной комнаты.

Подсоедините гибкий воздуховод к узлу заслонки и надежно уплотните соединение алюминиевой фольгой, сертифицированной UL для ОВКВ (не обычной клейкой лентой). Сориентируйте заслонку в соответствии со схемой, приведенной в инструкции производителя, и прикрепите ее к корпусу с помощью прилагаемых крепежных деталей.

ШАГ 8: Подсоедините проводку вентилятора в ванной комнате.

Подсоедините горячий (черный) и нейтральный (белый) провода к соответствующим проводам внутри корпуса вентилятора. Оберните оголенный медный провод дома по часовой стрелке вокруг зеленого винта заземления в корпусе и затяните. Подсоедините оставшийся неизолированный медный провод к любым зеленым проводам с помощью накручиваемого разъема. Обратитесь к электрической схеме, показанной в инструкциях производителя, чтобы еще раз проверить соединения перед восстановлением питания. Закрепите крышку распределительной коробки с помощью прилагаемых винтов.

istockphoto.com

ШАГ 9: Прикрепите узел вентилятора к корпусу.

Вставьте узел вентилятора в корпус и закрепите его прилагаемыми винтами. Установите перегородку глушителя (если имеется) с помощью винтов, входящих в комплект. Дефлектор — важный компонент шумоподавления — не оставляйте его выключенным. Вставьте вентилятор в гнездо в корпусе. Затем включите питание и проверьте вентилятор.

ШАГ 10: Заполните все щели в гипсокартоне противопожарным герметиком.

Заполните зазор между корпусом вентилятора и гипсокартоном большим количеством огнезащитного герметика, чтобы теплый воздух не просачивался на чердак. Если зазор составляет ½ дюйма или больше, используйте огнеупорную расширяющуюся пену.

ШАГ 11: Установите новую решетку вентилятора в ванной комнате.

Найдите пружинный соединитель решетки в пазах корпуса и вставьте решетку на место. Подровняйте решетку, слегка сдвинув ее пальцами.

ШАГ 12: Включите питание и проверьте только что установленный вентилятор.

Еще раз проверьте вентилятор: вентилятор должен работать тихо, без дребезжания, что может указывать на то, что вы забыли крепеж. Теперь проверьте его мощность всасывания, поднеся небольшой кусочек туалетной бумаги к решетке. Вентилятор должен втягивать бумагу в сторону решетки. Наконец, проверьте правильность работы заслонки, держа руку перед решеткой при выключенном вентиляторе. Вы не должны ощущать движения воздуха. Если все в порядке, прибери рабочее место и расскажи всем своим друзьям, какой ты умелый!

Часто задаваемые вопросы об установке вентилятора для ванной комнаты

Замена или установка вентилятора для ванной комнаты требует времени и усилий, чтобы вентилятор выглядел великолепно и функционировал должным образом. Учитывая множество этапов проекта, может возникнуть несколько вопросов о вентиляторах для ванных комнат и процессе установки. Продолжайте читать, чтобы найти ответы на некоторые из наиболее часто задаваемых вопросов об установке вентилятора в ванной комнате.

В. Какие лампочки можно использовать в моем вентиляторе в ванной?

В большинстве вентиляторов для ванных комнат со встроенным освещением вместо традиционных ламп используются светодиодные лампы. Тем не менее, галогенные лампы также подходят, и они более эффективны, чем стандартные лампы накаливания.

В. Могу ли я установить вытяжной вентилятор непосредственно над ванной или душем?

Если вытяжной вентилятор указан как испытанный и одобренный для установки над ванной или душем, и он подключен к прерывателю цепи замыкания на землю (GFCI), то его можно установить непосредственно над ванной или душем. Просто регулярно проверяйте решетку вентилятора в ванной на наличие признаков плесени.

В. Имеет ли значение, если изоляция касается моего вытяжного вентилятора?

Это зависит от типа вашего вентилятора для ванной комнаты. Проверьте номинал контакта изоляции (IC), чтобы определить, может ли вентилятор для ванной комнаты соприкасаться с изоляцией, или необходимо ли отрегулировать изоляцию, чтобы обеспечить безопасную установку и эксплуатацию вентилятора. Если вы все еще не уверены, может быть дополнительная информация, включенная в продукт или указанная на веб-сайте производителя, чтобы помочь определить наилучший план действий.

В. Как лучше всего подключить вытяжной вентилятор?

В идеале вытяжной канал вентилятора в ванной комнате должен выходить непосредственно наружу дома. Избегайте прокладывать воздуховод к потолку или прямо под свесом крыши, потому что влажный воздух может попасть обратно в дом, где это может привести к проблемам с плесенью и грибком на чердаке.

Заключительные мысли

Ванные комнаты являются наиболее распространенными проблемными зонами в доме из-за скопления влаги, плесени и грибка.

Монтаж вытяжки в ванной: Установка вентилятора в ванной.Монтаж и подключение.Особенности
