Что такое микрометр — типы, устройство, применение и советы по применению
В том случае если требуется высокая точность измерений необходимо использовать измерительный прибор под названием микрометр. Данный инструмент используется при измерении контактным способом сравнительно небольших линейных размеров с высокой точностью. В основе устройства микрометра лежит простой и в то же время эффективный механизм – винтовая пара. В данной статье рассмотрим, что такое микрометр и принцип работы с ним.
Краткое содержимое статьи:
- Определение микрометра
- Разновидности микрометров
- Механический тип микрометра
- Цифровой тип измерительного прибора
- Правила использования прибора
- Фото микрометров
Определение микрометра
Микрометр – это прибор для проведения измерений высокой точности, его используют в промышленности для осуществления максимально точных измерений. Данный прибор имеет малую погрешность измерений, она составляет порядка 2-9 мкм.
Существует множество разновидностей прибора, что позволяет производить измерение микрометром деталей различной формы и размера. Микрометр нашёл широкое применение в промышленности, особенно в автомобилестроении, а также в ювелирном деле.
Разновидности микрометров
Микрометры делятся на механический и электронный тип. Механические в свою очередь можно разделить на следующие группы:
- листовые, они предназначены для измерения толщины плоских деталей, например, листов;
- рычажный микрометр, в его механизме находится рычажная головка с зубцами, которая позволяет с высокой точностью производить измерения сложных деталей;
- гладкие, их назначение – это измерение гладких поверхностей. Это самый распространённый тип микрометра.
- универсальные;
- трубные, используются для измерения стенок различных труб;
- проволочные, позволяющие измерять тонкую проволоку.
Механический тип микрометра
В большинстве случаев для измерений применяют механические микрометры.
Его устройство представляет собой ручку и выемку, в ней размещается деталь, которую необходимо измерить. Она представляет собой полукруг со стойкой на которую направлен винт микрометра.Ручку необходимо доводить, чтобы замкнуть винт. Когда произошло их смыкание вокруг измеряемой детали начинают вращать трещотку для подгонки. После этого можно снимать показания по шкалам, которые нанесены на барабан и стебель микрометра.
Чтобы зафиксировать измеренные данные или сравнить их с другой деталью некоторые микрометры снабжены стопорным механизмом.

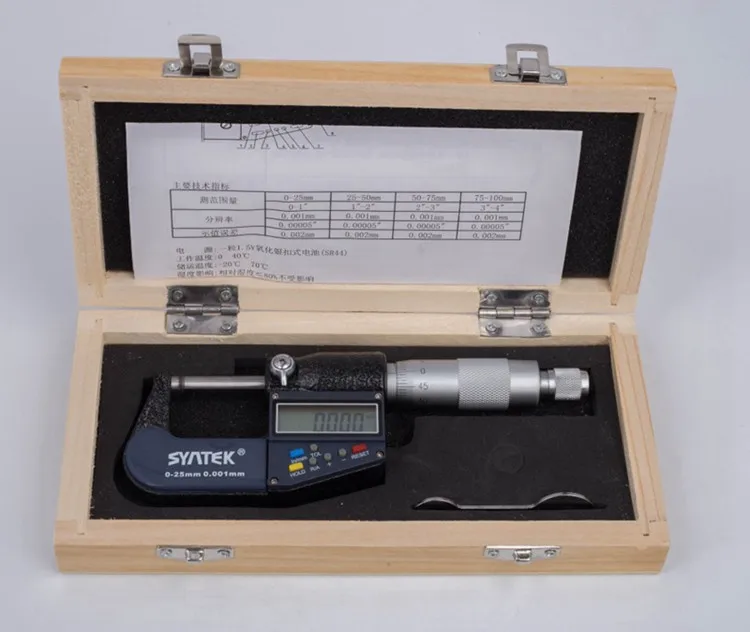

Цифровой тип измерительного прибора
Более модифицированной моделью данного прибора для измерения малых величин является электронный микрометр. Это современный вариант, который более простой в использовании. Точность измерений таким прибором достигает 1 мкм и его погрешность до 0,1 мкм.
Калибровка в некоторых моделях встроенная. Внешне отличить электронный микрометр от механического можно по наличию цифровой панели. В нём предусмотрена возможность выбора системы расчёта, например, можно производить измерения в миллиметрах, а можно в дюймах.
На табло отображается и другая важная информация, например, степень заряда батареи. Прибор снабжён автоматическим отключением для экономии заряда аккумулятора. Все технические требования микрометра должны соответствовать ГОСТу.
Достоинства электронного микрометра:
- присутствие электронной панели значительно упрощает измерение деталей и уменьшает время на считывание информации;
- погрешность электронных приборов, изготовляемых по ГОСТу имеет малую погрешность, а цена деления составляет 0,001 мм;
- возможность осуществлять относительные измерения. Возможность в любое время выставить нулевое значение;
- возможность занесения в память измерительного прибора различных допусков;
- возможность выведения показаний прибора на компьютер и делать фото показаний, полученных с помощью микрометра;
- универсальная система измерений.
Правила использования прибора
Для того чтобы понять, как пользоваться микрометром нужно изучить три пункта – это проверка прибора, фиксация детали и процесс снятия показаний.
Проверка прибора. После приобретения прибора необходимо провести его проверку на пригодность к измерениям. В том случае если прибор исправен необходимо провести настройку его шкалы. Для настройки в набор прибора входит специальный ключ.
В том случае если шкала прибора настроена, то при смыкании плоскостей для измерения на шкале появится значение ноль. В приборе механического типа барабан перекрывает стебель и значение ноля на барабане совпадёт с отметкой на стебле.
Такую процедуру проверки осуществляют периодически для того чтобы убедиться в том, что прибор исправен, а в случае обнаружения неточностей вовремя его отрегулировать. Эта процедура поможет избежать неточных результатов измерений.
Фиксация деталей. Это является очень важным моментом и требует выполнения некоторых правил. В первую очередь деталь помещается между плоскостями для измерений и путём вращения барабана винт прибора доводится до детали.
Такое вращение продолжают пока не почувствуют упор. Дальше начинают вращать трещотку до того момента пока не раздастся три щелчка. Этот сигнал показывает, что деталь надёжно закреплена в микрометре.
Процесс измерения прибором. Электронный тип прибора сразу после фиксации детали покажет результат измерения. В механическом приборе показания начинают считывать с больших цифр и заканчивают маленькими. В первую очередь считывают показания на стебле прибора по двум шкалам. На верхней шкале отметки обозначают 0,5 мм, а на нижней 1 мм.
Фото микрометров
youtube.com/embed/tEuPfU9zdMY?rel=0&showinfo=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>Также рекомендуем просмотреть:
- Как выбрать лучшие токовые клещи
- Для чего нужен газоанализатор
- Разновидности измерительных инструментов
- Инструкция, как пользоваться теодолитом
- Что такое анемометр
- ТОП лучших толщинометров
- Как выбрать шумомер
- Хороший дозиметр радиационного фона
- Обзор лучших лазерных уровней
- Как пользоваться индикатором напряжения
- Как использовать штангенциркуль
- Обзор лучших мультиметров
- Лазерный дальномер
- Лучший влагомер для древесины
- Как выбрать лазерную рулетку
- Цифровой вольтметр
- Измерители температуры воздуха
- Электронный динамометр
- Как пользоваться гидроуровнем
- Что такое нивелир
- Как выбрать пузырьковый уровень
- Лучшие измерительные рулетки
Помогите сайту, поделитесь в соцсетях 😉
Микрометр МК-25, МК-50, МК-75
ПлохоNot so pooraveragegoodvery good
Документация:
Описание
Микрометр МК (МК-25, МК-50, МК-75) является гладким. Используется для измерения линейного размера различных предметов. Микрометр гладкий МК отвечает за диапазон от 0,0 миллиметра до 2000,01 миллиметров. Климатическое исполнение 4.2 УХЛ.
Изготовление и сертификация микрометра МК
- Вся продукция во время изготовления ТУ с номером 33.2-30291682-002-2004(с)Микротех.
- Государственный реестр Украины, номер У1988-09.
- Государственный реестр России, номер 32166-06.
- Государственный реестр Беларуси, номер 6988.
Характеристики
Вид | Предел погрешности | Диапазон измерений | Габаритные размеры | |||
МК-25, 1 класс | Min 0.0 мм max 25.0 мм | 0,002мм плюс / минус | 0,35см | 0,06см | 2,4см | 3,2см |
МК-25, 2 класс | Min 0.0 мм max 25.0 мм | 0,004мм плюс / минус | 0,35см | 0,06см | 2,4см | 3,2см |
МК-50, 1 класс | Min 25. 00 мм max 50.0 мм | 0,0025мм плюс / минус | 0,35см | 0,08см | 3,2см | 5,7см |
МК-50, 2 класс | Min 25.0 мм | 0,004мм плюс / минус | 0,35см | 0,08см | 3,2см | 5,7см |
МК-75, 1 класс | Min 50.0 мм max 75.0 мм | 0,0025мм плюс / минус | 0,35см | 0,08см | 4,5см | 8,2см |
МК-75, 2 класс | Min 50.0 мм max 75.0 мм | 0,004мм плюс / минус | 0,35см | 0,08см | 4,5см | 8,2см |
МК-100, 1 класс | Min 75.0 мм max 100.0 мм | 0,0025мм плюс / минус | 0,35см | 0,08см | 5,7см | 10,7см |
МК-100, 2 класс | Min 75.0 мм max 100.0 мм | 0,004мм плюс / минус | 0,35см | 0,08см | 5,7см | 10,7см |
МК-125, 1 класс | Min 100. 0 мм max 125.0 мм | 0,003мм плюс / минус | 0,35см | 0,08см | 7,0см | 13,3см |
МК-125, 2 класс | Min 100.0 мм max 125.0 мм | 0,005мм плюс / минус | 0,35см | 0,08см | 7,0см | 13,3см |
МК-150, 1 класс | Min 125.0 мм max 150.0 мм | 0,003мм плюс / минус | 0,35см | 0,08см | 8,2см | 15,8см |
МК-150, 2 класс | Min 125.0 мм max 150.0 мм | 0,005мм плюс / минус | 0,35см | 0,08см | 8,2см | 15,8см |
МК-175, 1 класс | Min 150.0 мм max 175.0 мм | 0,003мм плюс / минус | 0,55см | 0,08см | 9,5см | 18,3см |
МК-175, 2 класс | Min 150.0 мм max 175.0 мм | 0,005мм плюс / минус | 0,55см | 0,08см | 9,5см | 18,3см |
МК-200, 1 класс | Min 175. max 200.0 мм | 0,003мм плюс / минус | 0,55см | 0,08см | 10,7см | 20,9см |
МК-200, 2 класс | Min 175.0 мм max 200.0 мм | 0,005мм плюс / минус | 0,55см | 0,08см | 10,7см | 20,9см |
МК-225, 1 класс | Min 200.0 мм max 225.0 мм | 0,004мм плюс / минус | 0,55см | 1,94см | 13,0см | 23,4см |
МК-225, 2 класс | Min 200.0 мм max 225.0 мм | 0,006мм плюс / минус | 0,55см | 1,94см | 13,0см | 23,4см |
МК-250, 1 класс | Min 225.0 мм max 250.0 мм | 0,004мм плюс / минус | 0,55см | 1,94см | 14,2см | 26,0см |
МК-250, 2 класс | Min 225.0 мм max 250.0 мм | 0,006мм плюс / минус | 0,55см | 1,94см | 14,2см | 26,0см |
МК-275, 1 класс | Min 250. 0 мм max 275.0 мм | 0,004мм плюс / минус | 0,55см | 1,94см | 15,5см | 28,5см |
МК-275, 2 класс | Min 250.0 мм max 275.0 мм | 0,006мм плюс / минус | 0,55см | 1,94см | 15,5см | 28,5см |
МК-300, 1 класс | Min 275.0 мм max 300.0 мм | 0,004мм плюс / минус | 0,55см | 1,94см | 16,8см | 31,0см |
МК-300, 2 класс | Min 275.0 мм max 300.0 мм | 0,006мм плюс / минус | 0,55см | 1,94см | 16,8см | 31,0см |
Комплектация
Комплектность
- Микрометр МК;
- Упаковочный футляр;
- Паспорт.
Модификации
- МК-25, 1 кл
- МК-25, 2 кл
- МК-50, 1 кл
- МК-50, 2 кл
- МК-75, 1 кл
- МК-75, 2 кл
- МК-100, 1 кл
- МК-100, 2 кл
- МК-125, 1 кл
- МК-125, 2 кл
- МК-150, 1 кл
- МК-150, 2 кл
- МК-175, 1 кл
- МК-175, 2 кл
- МК-200, 1 кл
- МК-200, 2 кл
- МК-225, 1 кл
- МК-225, 2 кл
- МК-250, 1 кл
- МК-250, 2 кл
- МК-275, 1 кл
- МК-275, 2 кл
- МК-300, 1 кл
- МК-300, 2 кл
*Самая популярная модель — микрометр МК-25
