Mhl что это в телефоне: MHL, что это такое и как подключить — Ответы на вопросы

Содержание

Как узнать, поддерживает ли телефон MHL функцию или нет

Появившаяся в 2010 году технология «MHL» позволяет подключать смартфон к телевизору с помощью специального кабеля, и демонстрировать на большом экране TV картинку с экрана смартфона. Несмотря на то, что сегодня данная технология уступает беспроводным решениям, она имеет ряд преимуществ, по достоинству оценённых множеством пользователей. Но далеко не все мобильные устройства поддерживают MHL, что смущает новичков, решивших осуществить подобное подключение. Как же проверить, поддерживает ли смартфон функцию MHL, и какие способы для этого существуют? Расскажем в нашем материале.

Что такое MHL?

В 2010 несколько компаний, включая «Sony» и «Nokia», создали протокол соединения «MHL» (аббревиатура от «Mobile High-Definition Link» — в переводе «Мобильная связь высокого разрешения»). MHL использует специальный тип выхода HDMI на совместимых ТВ и A/V ресиверах для подключения к смартфонам, планшетам и другим девайсам. Данный стандарт поднимает контент смартфонов и планшетов на более высокий уровень, позволяя демонстрировать картинку с гаджета на большом экране вашего ТВ.

Учитывая быстрый рост беспроводных технологии, многие производители гаджетов и ТВ отказались от поддержки проводной «MHL». Тем не менее существует огромное количество моделей устройств, поддерживающих работу указанной технологии.

Как использовать MHL

Наиболее популярный способ использования MHL – это использование MHL-адаптера, который с одной стороны имеет штекер микро USB (папа) и порт HDMI (мама). Если ваш телефон имеет порт микро ЮСБ, то всё, что вам нужно – просто подключить MHL-адаптер к вашему телефону и телевизору. С одной стороны адаптер подключается к телефону через порт микро ЮСБ, а с другой – к телевизору, поддерживающему MHL HDMI (понадобится HDMI-кабель).

Если ваш телефон (планшет) не обладает портом микро ЮСБ, вам понадобится качественно-иной адаптер. Последний рекомендуется поискать на площадках уровня Алиэкспресс, Амазон и других.

Как определить поддерживает ли ваш телефон и телевизор MHL

Если вы решили использовать MHL, тогда вам необходимо узнать, поддерживает ли телефон MHL функцию или нет (это же и касается вашего ТВ). Для этого посетите официальный сайт MHL — mhltech.org, и поищите в перечне «Displays» ваш дисплей (телевизор), а в перечне «Mobile» — ваш гаджет.

Просмотрите перечень устройств на сайте mhltech.org

Если ваш дисплей (телевизор) не находится в данном списке – нет смысла покупать MHL-адаптер, так как он не будет работать на вашем ТВ. Если же дисплей присутствует в списке, но в списке отсутствует ваш гаджет, тогда вам необходимо прибегнуть к нетрадиционным вариантам осуществления подключения.

Поддерживает ли смартфон MHL функцию — другие способы

Кроме перечня устройств, размещённых на сайте mhltech.org также рекомендуем поискать информацию о поддержке вашим телефоном MHL на сайте gsmarena.com. Найдите там ваш мобильный девайс, и просмотрите его технические характеристики. Если среди них будет упомянут MHL – значит ваш телефон поддерживает MHL функцию.

  1. Также хорошие отзывы имеет использование приложения «Checker for MHL (HDMI)» для ОС Андроид.
  2. Установите на ваш телефон данное приложение, и тапните на кнопку «Check MHL (HDMI)».
  3. Если приложение выдаст вам сообщение «This mobile can support MHL (HDMI)».
  4. Значит ваше мобильное устройство имеет встроенную поддержку MHL.
  5. При этом не забудьте, что ваш телевизор также должен присутствовать в списке поддерживаемых устройств.
  6. В ином же случае вы можете попросту ничего не увидеть на экране вашего ТВ.

Это интересно: как исправить ошибку 2200 в Сони Бравиа.

Заключение

В нашем материале мы разобрали способы, позволяющие определить, поддерживает ли мобильный телефон MHL функцию или нет. Наиболее эффективным методом является переход на сайт MHL и поиск ваших устройств в предоставленном там перечне. Если они оба имеются в списках – можно смело покупать переходник, и наслаждаться картинкой с вашего гаджета на большом телевизионном экране.

Какие телефоны имеют функцию mhl. MHL адаптеры, подключение смартфона к автомобилю. HDMI ARC что это

Сегодня мобильные девайсы в виде смартфонов и планшетов становятся все более «умными», а многие из них по своей функциональности не уступают даже мощным компьютерным системам. И, что интересно, новые устройства в большинстве своем поддерживают технологию MHL. Что это такое, сейчас и посмотрим. Заодно определимся с основными моментами, касающимися подключения гаджетов к ТВ-панелям и целесообразности использования таких новшеств.

Технология MHL: что это?

Вообще аббревиатура MHL расшифровывается как Mobile High-Definition Link (почти что HDMI), что, говоря обычным языком, можно трактовать как технологию зеркального отображения экрана мобильного девайса на телевизионной панели высокого разрешения.

Появилась он относительно недавно, так что даже заявленная поддержка MHL в некоторых устройствах может не работать. На сегодняшний день самыми распространенным и используемыми являются MHL-версии 1. x и 2.x, и только недавно появилась третья версия, которая, хоть и имеет достаточно высокие перспективы для внедрения, тем не менее пока еще широкого распространения не получила.

Что же касается основных возможностей, использование такой технологии позволяет с мобильного гаджета передавать на телевизионную панель изображение формата Full HD с разрешением 1080p и объемным звуком стандарта 7.1 с минимальными задержками по времени передачи. Но это касается только первой и второй версии. В третьей модификации, к удивлению многих, была добавлена возможность трансляции изображения в формате 4k (Ultra HD).

Аналоги MHL

Если рассматривать некие аналогичные разработки, нетрудно заметить, что данная технология очень сильно напоминает, скажем, Miracast или Intel WiDi. В мобильных девайсах и панелях Samsung MHL зачастую называют еще Screen Mirroring. Это неправильно, хотя аналогия есть.

Однако похожесть в нашем случае касается исключительно принципов передачи сигнала, а уж никак не подключения. Отсюда — и кардинальные различия в основных принципах, которые соответствуют использованию MHL на практике.

Основные отличия MHL от других стандартов

Теперь посмотрим на известные разработки и оригинальную технологию MHL. Что это по своему принципу подключения, нетрудно сообразить, если учесть, что трансляция осуществляется исключительно при помощи проводного соединения по типу HDMI, а не с использованием, например, Wi-Fi-подключений.

Иными словами, для того, чтобы передать изображение с мобильного девайса на телевизионную панель, нужно использовать специальные кабели с адаптерами. Именно в этом новая технология уж очень сильно схожа с обычным подключением посредством HDMI-кабеля.

Но! Если мобильное устройство подключить либо через HDMI-разъем, или использовать беспроводное соединение, при трансляции сигнала оно разрядится достаточно быстро. Зато MHL позволяет при подключении еще и производить зарядку девайса по типу того, как это происходи через подключение к USB-портам. При этом здесь тоже может быть два варианта: либо зарядка производится с помощью внешнего источника, либо от самой панели. Все зависит от типа используемого адаптера. Кроме того, именно подключение специальных адаптеров позволяет производить трансляцию сигнала даже при условии того, что технология MHL каким-либо из устройств не поддерживается. А это уже весомый плюс.

Как осуществляется подключение через MHL-adapter

Как уже говорилось, для корректного подключения следует использовать специальные адаптеры. Их различают два основных типа: пассивные и активные.

Пассивный кабель очень напоминает стандартные шнуры для мобильных устройств. С одной стороны имеется с другой — штекер, напоминающий обычный USB. На самом деле второй разъем является стандартным MHL-соединителем и должен подключаться к ТВ-панели через специальное гнездо.

Если такого гнезда на панели нет, имеет смысл воспользоваться пассивным кабелем, в котором есть все тот же разъем (штекер) micro-USB и еще два порта: HDMI (MHL) и обычный вход micro-USB.

Что касается зарядки гаджетов, в первом случае используется прямое соединение с телевизором, во втором варианте предполагается подключение дополнительного внешнего источника (вспомните, как работают пассивные и для компьютеров). Кстати сказать, именно наличие пассивного кабеля позволяет производить трансляцию на панели, в которых MHL-поддержки нет.

Все за и против

Вот мы немного и познакомились с технологией MHL. Что это такое и зачем это нужно, думается, уже немного понятно. Теперь посмотрим на ее некоторые преимущества и недостатки.

К первой категории, безусловно, безусловно, можно отнести поддержку высокой четкости изображения (вплоть до 4k), звука Dolby Surround 7.1 и DTS, а также возможность использования нескольких мониторов одновременно, плюс подключение достаточно большого количества поддерживаемых периферийных устройств (мышь, экраны и т. д.). Кроме того, в самой технологии заложен основной принцип самонастраивающихся устройств Plug&Play, то есть, настроек производить не нужно — подключил и используй.

Что же до недостатков, тут основная проблема сводится к тому, что на сегодняшний день существует ограниченное количество и мобильных гаджетов, и ТВ-панелей, которые имеют поддержку MHL (о версии 3.0 и вообще говорить пока не приходится). Таким образом, большинство тестов показывают, что передать в лучшем случае можно изображение 1080p с частотой кадров порядка 50 fps. При попытке трансляции более видео с более плавным переходом на уровне 60 fps, увы, очень часто возникают проблемы. Наконец, тока в 500 мА, предусмотренного в версии 1.0, для полноценной зарядки мобильного девайса явно не хватает.

Что в итоге?

Вот, пожалуй, и все по теме «MHL: что это?» Конечно, тут приведены только основные аспекты, связанные с самой технологией, принципах ее использования и практического применения без углубленного изучения технической части вопроса. Тем не менее думается, даже такая краткая информация может дать представление о том, насколько такая технология перспективна, несмотря даже на проводное соединение между устройствами.

Естественно, хочется надеяться, что разработчики не остановятся на достигнутом и представят миру какую-нибудь инновационную разработку на этой основе, тем более, что уже не в диковинку. Интересно было посмотреть на сочетание такой зарядки с беспроводной передачей изображения…

HDMI это порт (интерфейс), по специальному протоколу между двумя устройствами в которых стоят порты HDMI передаётся видео. Есть два типа портов. HDMI out (выход HDMI), устанавливается в устройствах которые передают видео (пример плеер или компьютер) и HDMI in (вход HDMI) стоят в устройствах принимающих видео (телевизоры, мониторы).

При изучении разъёмов которые находятся на телевизоре, указано наличие 4 HDMI разъёма, HDMI in (HDMI вход). При более детальном изучении оказывается что разъёмы HDMI, например на телевизорах samsung имеют в скобках и дополнительную маркировку STB, DVI, ARC, MHL , что это? И зачем применяется такое обозначение.

Как правило все разъёмы в телевизоре имеют абсолютно одинаковую функциональность и деление на типы (STB, MHL, ARC, DVI) есть чисто условное (кроме MHL) и предназначено для облегчения выбора пользователю куда, что включить, например видеоплеер.

Для того что бы разъёмы имели разное назначение, один например разъём должен быть стандарта 1.3, а другой 1.4 только в этом случае они будут иметь различную функциональность. Хотя в некоторых производителей действительно встречаются в одном телевизоре различные версии HDMI.

MHL-это дополнительный протокол передачи видео от мобильных устройств к телевизору. Преобразование протокола передачи USB в HDMI). Если HDMI не поддерживает протокол MHL видео возможно передать с использованием активного адаптера.

Стандарт HDMI зависит от типа применяемого контроллера для обработки сигнала (версия HDMI).

Более детально о стандартах HDMI можно ознакомится в статье

Таблица возможностей HDMI различных версий


Сам разъём предназначен для передачи мультимедиа, а проще сказать цифровых видео и аудио сигналов с одного устройства на другое.

HDMI STB, что это

Данный вход HDMI имеющий обозначение HDMI in1 (STB) предназначен для подключение приставок, например IP телевидения, ресиверов игровых консолей. Но к этому входу также можно подключать любое устройство. HDMI STB это просто надпись помогающая определиться пользователю с портом к которому можно подключить ресивер, плеер, игровую консоль.


HDMI DVI

Данное подключение HDMI in2 (DVI) предназначено для подключения к телевизору компьютера, а проще сказать использовать в качестве монитора телевизор. Особенностью данного подключения есть то что по DVI звук не передаётся. В HDMI стандарта 1.4, 2.0 передача звука реализована. Порт HDMI поддерживает передачу звука, но порт DVI на компьютере не поддерживает. HDMI DVI обыкновенный порт, надпись только в качестве помощи при подключении. К этому порту можно подключать любое устройство.

HDMI ARC что это

Подключение HDMI in3 (ARC) audio return channel, является стандартным начиная с версии HDMI 1.4, по кабелю HDMI кроме видео сигнала передаётся обратно от телевизора к колонкам также аудио сигнал, так что можно выводить с телевизора и звук. Эту возможность поддерживают все порты HDMI начиная с версии 1.4. Но бывают случаи, когда производитель микросхем HDMI, для удешевления производства, обратный аудио канал делает только в одном порту. Это редко но бывает. Но по правилам если порт стандарта HDMI 1.4 или более поздняя версия все порты должны поддерживать ARC.

В отличие от предыдущих версий, когда для вывода звука необходимо было использовать внешнюю акустику. Обратный канал позволят принимать например сигнал с эфира и вывести звук через HDMI на подключенную акустику, но в не сжатом формате только стерео. Формат звука 5.1 передаётся только в сжатом формате до версии HDMI 2.1.

Поддержка форматов звука ARC и EARC
FunctionHDMI-ARCHDMI-eARC
Cable UsedHDMIHDMI with Ethernet
StereoSupportYes
Yes
Compressed 5. 1YesYes
Uncompressed 5.1NoYes
Uncompressed 7.1NoYes
High Bitrate & object based up to 192 kHz, 24 bit (Dolby Atmos, DTS)NoYes
Maximum Audio Bandwidth1 Mbit/s37Mbit/s
Discovery		CECeARC data channel
eARC CapabilityCECeARC data channel
Lip Sync CorrectionOptionalMandatory
TV Mutes &Controls VolumeYesYes
Powering TV Powers Adio DeviceYesYes
ARC FallbackNoYes

В новом стандарте HDMI 2.

1 появилось новое обозначение обратного звукового канала eARC. В чём отличие eARC, увеличена пропускная возможность порта HDMI и обратно стало возможным передавать не только звук 7.1 но и звук формата Dolby и DTS.

Примечание для поддержки всех функций стандарта HDMI 2.1 необходимо новый кабель стандарта 2.1


HDMI MHL

Подключение HDMI in4 (MHL) mobile high-definition link, предназначено для подключения к телевизору смартфона и просмотра на телевизоре фотографий или видео прямо со смартфона. Данное подключение было реализовано для стыка HDMI телевизора и USB смартфона. Функция работает при поддержке телевизором и смартфоном подключения MHL, в этом случае для передачи видео необходим пассивный кабель и при этом возможно управлять смартфоном с помощью дистанционки от телевизора. Если например HDMI в телевизоре не поддерживает MHL то смартфон также можно подключить но надо использовать активный адаптер с внешним питанием, в этом случае видео смотреть можно, но нельзя управлять смартфоном дистанционкой от телевизора.

Подключение MHL позволяет подключать телефон к телевизору без дополнительного программного обеспечения. HDMI MHL имеет дополнительный контроллер который производит преобразование сигнала с USB телефона в HDMI и наоборот.

Нельзя отрицать того факта, что в последние годы мощность и возможности мобильных устройств вполне позволяют им быть источниками качественного контента для домашнего театра. В особенности это касается современных смартфонов, использующих четырехъядерные процессоры. Однако классический HDMI и даже его мини- и микроверсии не слишком удобны в использовании в мобильных устройствах, кроме того, планшеты и смартфоны очень быстро разряжаются при воспроизведении FullHD видео.

Эти проблемы были полностью решены с появлением специального мобильного интерфейса MHL — Mobile High-Definition Link. Интерфейс был создан в рамках сотрудничества различных производителей внутри организации MHL Consortium, а одними из первых продукты с поддержкой MHL выпустили компании Samsung, HTC, LG и Onkyo. Внешне интерфейс MHL представляет собой обычный microUSB, который можно увидеть почти на всех современных смартфонах и планшетах.

Но главное кроется в спецификациях данного разъема, за которые отвечает особый чип производства Silicon Image. Интерфейс MHL позволяет передавать видео в разрешении 1080p, звук 7.1 без потери качества (например, в формате DTS HD-MA), защищенный контент (HDCP), а также заряжать подключенное устройство. Еще одной особенностью интерфейса является управление воспроизведением на мобильном устройстве при помощи пульта от телевизора или ресивера. Кабель, который соединяет устройства с поддержкой MHL совсем тонкий, так как для передачи сигнала в обе стороны используется всего пять проводников.

Причем MHL не привязан «намертво» к microUSB-коннектору, производители вольны встраивать интерфейс «поверх» любого удобного разъема. Главное, чтобы на приемном устройстве был MHL-совместимый HDMI-разъем. Для одновременной передачи HD-контента и зарядки устройства, подключенного к обычному телевизору или ресиверу без поддержки MHL можно использовать специальные переходники с блоком питания.

С частью, расположенной на мобильном устройстве, мы разобрались, но как обстоит дело с поддержкой MHL конечными устройствами? Среди производителей телевизоров MHL поддерживает пока достаточно скромный ряд моделей LG, Samsung и Toshiba. Но так ли нужна поддержка нового стандарта телевизором, если в большинстве случаев высококачественный контент воспроизводится на системе домашнего театра? Главное, чтобы MHL поддерживался ключевым аппаратом ДК — AV ресивером . Например, компания Onkyo имеет в своем модельном ряду уже три AV-ресивера (на момент написания статьи) с полной поддержкой MHL.

Это модель начального уровня Onkyo TX-NR515, средний ресивер Onkyo TX-NR616 и аппарат топ-класса TX-NR818. Каждый из них позволяет воспроизводить контент высокого разрешения с современных смартфонов с поддержкой MHL.

Также данные ресиверы обладают и фирменной технологией Onkyo InstaPrevue , облегчающей жизнь владельцам большого количества источников.

Ресиверы Onkyo 2012 модельного года с поддержкой MHL (Mobile High definition Link)

MHL (Mobile High definition Link)

You can connect MHL compatible smart phone into front panel of Onkyo AVR. You can now share your photos and videos with your family and friends on the bigger screen.

CES 2012 ONKYO INSTAPREVIEW AND MHL (HomeTheaterMag)

Появившаяся в 2010 году технология «MHL » позволяет подключать смартфон к телевизору с помощью специального кабеля, и демонстрировать на большом экране TV картинку с экрана смартфона. Несмотря на то, что сегодня данная технология уступает беспроводным решениям, она имеет ряд преимуществ, по достоинству оценённых множеством пользователей. Но далеко не все мобильные устройства поддерживают MHL, что смущает новичков, решивших осуществить подобное подключение. Как же узнать, поддерживает ли телефон функцию MHL, и какие способы для этого существуют? Расскажем в нашем материале.

В 2010 несколько компаний, включая «Sony» и «Nokia», создали протокол соединения «MHL» (аббревиатура от «Mobile High-Definition Link» — в переводе «Мобильная связь высокого разрешения») . MHL использует специальный тип выхода HDMI на совместимых ТВ и A/V ресиверах для подключения к смартфонам, планшетам и другим девайсам. Данный стандарт поднимает контент смартфонов и планшетов на более высокий уровень, позволяя демонстрировать картинку с гаджета на большом экране вашего ТВ.

Технология MHL позволяет демонстрировать картинку с телефона на экране ТВ

Учитывая быстрый рост беспроводных технологии, многие производители гаджетов и ТВ отказались от поддержки проводной «MHL». Тем не менее существует огромное количество моделей устройств, поддерживающих работу указанной технологии.

Как использовать MHL

Наиболее популярный способ использования MHL – это использование MHL-адаптера, который с одной стороны имеет штекер микро USB (папа) и порт HDMI (мама). Если ваш телефон имеет порт микро ЮСБ, то всё, что вам нужно – просто подключить MHL-адаптер к вашему телефону и телевизору. С одной стороны адаптер подключается к телефону через порт микро ЮСБ, а с другой – к телевизору, поддерживающему MHL HDMI (понадобится HDMI-кабель).

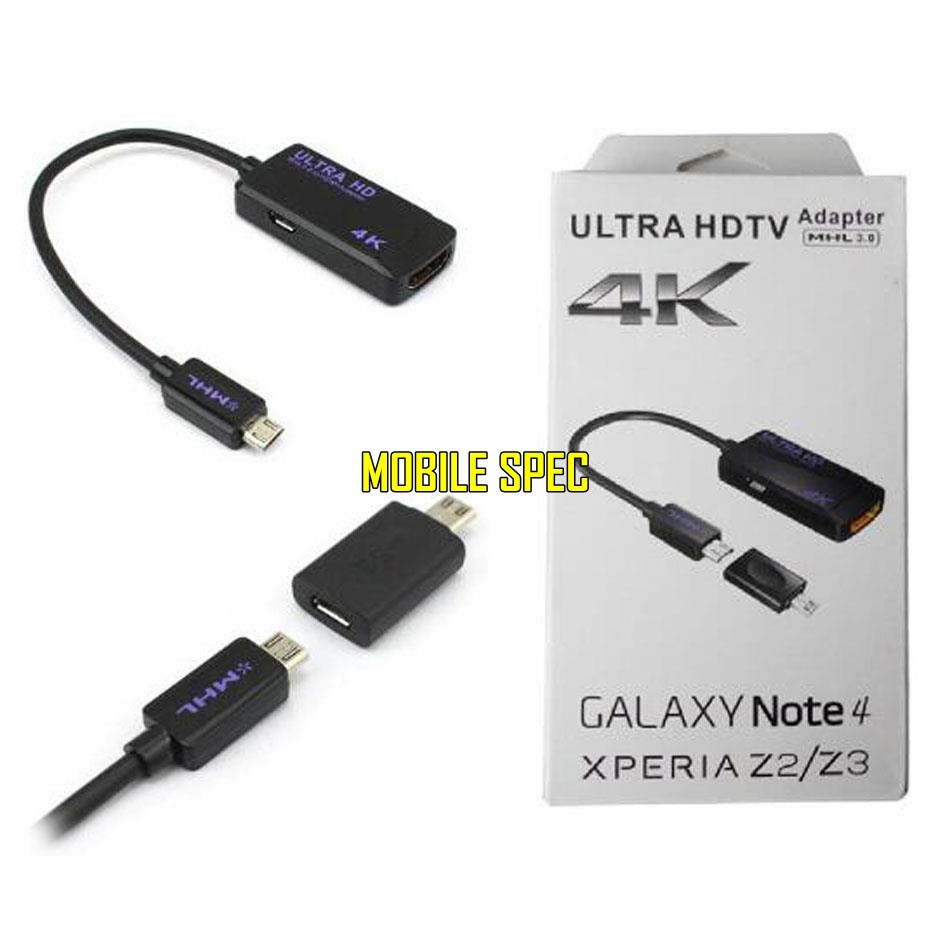

Стандартный MHL-адаптер

Если ваш телефон (планшет) не обладает портом микро ЮСБ, вам понадобится качественно-иной адаптер. Последний рекомендуется поискать на площадках уровня Алиэкспресс, Амазон и других.

Как определить поддерживает ли ваш телефон и телевизор MHL

Если вы решили использовать MHL, тогда вам необходимо узнать, поддерживает ли телефон MHL функцию или нет (это же и касается вашего ТВ). Для этого посетите официальный сайт MHL — , и поищите в перечне «Displays» ваш дисплей (телевизор), а в перечне «Mobile» — ваш гаджет.

Просмотрите перечень устройств на сайте mhltech.org

Если ваш дисплей (телевизор) не находится в данном списке – нет смысла покупать MHL-адаптер, так как он не будет работать на вашем ТВ. Если же дисплей присутствует в списке, но в списке отсутствует ваш гаджет, тогда вам необходимо прибегнуть к нетрадиционным вариантам осуществления подключения.

Поддерживает ли смартфон MHL функцию — другие способы

Кроме перечня устройств, размещённых на сайте mhltech.org также рекомендуем поискать информацию о поддержке вашим телефоном MHL на сайте gsmarena. com . Найдите там ваш мобильный девайс, и просмотрите его технические характеристики. Если среди них будет упомянут MHL – значит ваш телефон поддерживает MHL функцию.

  1. Также хорошие отзывы имеет использование приложения «Checker for MHL (HDMI) » для ОС Андроид.
  2. Установите на ваш телефон данное приложение, и тапните на кнопку «Check MHL (HDMI)».
  3. Если приложение выдаст вам сообщение «This mobile can support MHL (HDMI)».
  4. Значит ваше мобильное устройство имеет встроенную поддержку MHL.
  5. При этом не забудьте, что ваш телевизор также должен присутствовать в списке поддерживаемых устройств.
  6. В ином же случае вы можете попросту ничего не увидеть на экране вашего ТВ.

Технология Mobile High-Definition Link (MHL) впервые появилась на рынке еще в 2011 году. И с тех пор это проводное решение для зеркального копирования на большой телевизионный экран картинки с дисплеев портативных устройств было внедрено более чем в 330 миллионов устройств, в соответствии с данными от консорциума MHL. Среди устройств, поддерживающих технологию MHL, компьютерные мониторы, автомобильные видеосистемы, ну и конечно телевизоры и мобильные устройства.

Многофункциональная технология MHL поддерживает Full HD видео и объемный звук, точно так же как беспроводной стандарт Miracast. Кроме того, MHL позволяет еще и подзаряжать подключенное мобильное устройство, имеет ничтожную временную задержку и предоставляет возможность управлять мобильным устройством с пульта от телевизора. MHL версии 1.х является пока наиболее широко используемой, в тоже время появлялось все больше и больше устройств, таких как смартфон Samsung Galaxy S4 и телевизор Sony Bravia KD-55X9004A, которые поддерживает MHL 2.x.

А в последнюю версию MHL 3.0 добавлена поддержка 4К видео, увеличен зарядный ток до 2А. Все версии MHL также должны поддерживать разные типы разъемов, то есть они могут работать с разными интерфейсами. Тем не менее, наиболее распространенными разъемами являются микро USB и HDMI

Что вам понадобится

MHL удивительно гибкая технология. При наличии активного адаптера MHL вы можете смартфон с поддержкой MHL и другие источники подключать даже к дисплеям без поддержки MHL. Однако адаптер обычно имеет порт USB в формате микро и требует отдельного источника питания.


Пассивный кабель MHL

Если же приемник и источник поддерживают эту технологию, достаточно обычного пассивного кабеля MHL. Только не забудьте, в телевизоре нужно использовать специальный вход с поддержкой MHL. Технология MHL поддерживает принцип «включи и используй», не требуя дополнительной настройки.

В то время как большинство смартфонов с поддержкой MHL будут совместимы с активными и пассивными аксессуарами MHL, есть смартфоны Samsung (Galaxy S3 , S4, Note 2 и Note 3) которым понадобится специальный интерфейсный адаптер для перехода с 5 контактов на 11. Потому, что в этих устройствах Samsung используется специальный 11-контактный разъем микро USB.

Исключением является активный адаптер MHL 2.0 от Samsung, который позволяет выводить до 60 кадров в секунду при разрешении Full HD. Он может быть использован без внешнего источника питания, но не позволяет в этом случае заряжать подключенное мобильное устройство.


Активный адаптер Samsung MHL 2.0 и конвертор контактов 5-в-11

Обратите внимание, что все преимущества стандарта MHL 2.0 доступны только тогда, когда все подключаемые устройства и аксессуары MHL поддерживают вторую версию MHL.

Доводы за и против

В сравнении с технологией Miracast и закрытым стандартом Apple AirPlay, MHL выделяется широким спектром совместимых продуктов, начиная от мобильного телефона до автомобильной мультимедийной системы и домашней аудио/видео техники. Еще более важной особенностью является использование проводного соединения, которое позволяет минимизировать временную задержку между картинками на большом и маленьком экране, таким образом, интерфейс больше подходит для игр, по сравнению с беспроводными аналогами. Тем не менее, сокращенное время отклика также зависит от частоты кадров выводимого видео, которое в значительной степени зависит от настроек.

Нам удалось с помощью универсального активного адаптера MHL 1.0 получить видеовыход только 1080i с 50 кадрами в секунду (fps) для Samsung Galaxy Note 2 выпуска 2012 года и телевизора 2010 года Panasonic Viera VT20. Использование телевизионной панели LG LM9600 2012-го года с функцией MHL, позволило передавать сигнал 1080p. Но ограниченный лишь 30 кадрами в секунду, что практически не позволяет играть в динамичные игры. Частота кадров не повысилась с пассивным кабелем MHL и адаптером Samsung MHL 2.0. Для достижения более плавного видео формата 1080p при 60 fps, мы подключили Galaxy Note 3, сертифицированный на соответствие MHL 2.0, к LM9600 через адаптер MHL 2.0.

Кликните на картинку для ее увеличения

Обратите также внимание, что тока 500 мА, предоставляемого MHL 1.0, в том числе активными адаптерами, может быть недостаточно для зарядки некоторых мобильных устройств. Поэтому просматривая фильм или играя, вы будете разряжать батарею, хотя и несколько меньше, чем в автономном режиме.

Между тем, использование компактного мобильного устройства с болтающимся рядом адаптером MHL, шнуром питания и кабелем HDMI может быть весьма неудобно, а длинный пассивный кабель MHL протянутый через гостиную, вероятно, будет немного мешать окружающим. Мы проверили также работу MHL со смартфонами Sony Xperia Z, HTC One и телевизорами Sony Bravia W954 и Samsung F8000.

Выводы

Учитывая посредственную производительность MHL 1.x, мы бы рекомендовали только устройства с поддержкой версий, начиная с MHL 2.х, которые поддерживают кадровую частоту 50 Гц (или 60 Гц) при разрешении 1080p, с более высокой мощностью для зарядки внешних устройств. Это позволит обеспечить копирование видео с маленького дисплея на большой экран телевизора без видимой задержки. Последний вариант стандарта MHL 3.0 с поддержкой разрешения 4K еще более перспективен, хотя стесняющие свободное перемещение кабели всегда будут недостатком данной технологии.

Как узнать поддерживает телефон MHL или нет

Не обо всех функциях мобильных устройств можно узнать из меню или инструкции от производителя. Иногда приходится прибегать к сторонним средствам. В данной статье мы разберемся, как узнать, поддерживает телефон MHL или нет.

Что такое MHL?

Для начала поговорим о том, что такое MHL. Данная аббревиатура расшифровывается как Mobile High-Definition Link. Это стандарт интерфейса, который объединяет возможности Micro-USB и порта HDMI. Технология предназначена для подключения смартфонов и планшетов к телевизорам и мониторам.

Для использования технологии вам потребуется специальный переходник Micro-USB/HDMI. Провод подключается к смартфону, а в разъем переходника вставляется кабель HDMI, который соединяется с телевизором или монитором.

Мнение эксперта

Дарья Ступникова

Специалист по WEB-программированию и компьютерным системам. Редактор PHP/HTML/CSS сайта os-helper.ru.

Спросить у Дарьи

С помощью MHL вы превращаете свое мобильное устройство в полноценную приставку, которая может выводить изображение на большой экран.

Однако покупки переходника и HDMI кабеля недостаточно для настройки подключения. Ваш телефон должен поддерживать функцию MHL. Обычно данная информация не указывается в характеристиках устройства, поэтому придется воспользоваться специальными сервисами.

Checker for MHL

Первый вариант – это мобильное приложение Checker for MHL. Воспользоваться им можно следующим образом:

  1. Откройте магазин приложений и в поиске наберите название софта.
  2. Откройте страницу с описанием программы и установите Checker for MHL.
  3. Запустите приложение и нажмите на кнопку Check MHL (HDMI). В главном окне должна появиться надпись о том, что ваше устройство поддерживает технологию.

Если телефон не оснащен данной функцией, то поле с описанием останется пустым после проверки.

Многие пользователи утверждают, что данное приложение некорректно определяет наличие функции в телефоне. Рекомендуем вам проверить устройство несколькими подобными программами, чтобы получить наиболее точные сведения. В Play Market по запросу «mhl checker» вы найдете несколько утилит с идентичным функционалом. Если все программы покажут, что ваш телефон подходит для MHL-соединения, то можете приобретать переходник.

Официальный сайт MHL

Второй вариант проверки – это официальный сайт MHL, который находится здесь. Плюсом данного сервиса является то, что вы можете проверить наличие технологии на любом девайсе: телефоны, телевизоры, мультимедийные системы, домашние кинотеатры. Однако есть и главный минус – база устройств обновляется достаточно редко, поэтому самые современные девайсы вы здесь не найдете.

Вы можете ввести название устройства в поисковой строке или воспользоваться фильтром. В фильтре выберите тип устройства, наименование бренда и версию MHL. Ниже появится список девайсов, которые поддерживают данную технологию.

Помните, что для корректной работы стандарт должен поддерживаться не только телефоном, но и телевизором.

Подключение к телевизору

Если у вас уже есть подходящий переходник, то проверить поддержку MHL можно практическим методом – подключением к монитору или телевизору. Здесь все довольно просто:

  1. Соедините Micro-USB кабель с соответствующим разъемом мобильного девайса.
  2. Теперь к основному блоку переходника подключите один конец кабеля HDMI.
  3. Второй конец кабеля подключите к HDMI-разъему на панели телевизора. Обычно данный интерфейс располагается рядом с остальными портами – на задней или боковой панели корпуса.
  4. Теперь нужно переключить источник получения сигнала на ТВ. Для этого воспользуйтесь пультом и отдельной кнопкой. В списке вариантов выберите
  5. Если все сделано верно, на телевизоре должно появиться изображение с мобильного устройства. Если телефон не поддерживает MHL, то экран ТВ останется черным или появится сообщение об отсутствии сигнала.

Видеоинструкция

Предлагаем вам ознакомиться с полезным видеороликом на данную тему. Посмотрев его, вы получите ответы на вопросы, которые возникли при прочтении инструкции.

Заключение

Итак, мы разобрали процедуру проверки MHL и подключения к телевизору. Если устройства передачи и приема изображения/звука работают исправно, то вы сможете настроить соединение за несколько минут.

Как подключить устройство MHL к телевизору с помощью кабеля MHL

ПРИМЕЧАНИЯ:

  • Не все телевизоры имеют вход Mobile High-Definition Link (MHL) (мобильный канал связи высокого разрешения). Если телевизор поддерживает стандарт MHL по крайней мере на одном из входов HDMI, телевизор будет иметь маркировку MHL.
  • Если же телевизор не имеет входа MHL, мы рекомендуем использовать адаптер MHL-HDMI.

MHL представляет собой технологию, которая позволяет телевизору обмениваться данными с MHL-совместимым устройством. При соединении с MHL-совместимым устройством телевизор получает возможность заряжать подключенное устройство и отображать фотографии, воспроизводить музыку и видеозаписи. Входящий в комплект телевизора пульт дистанционного управления также позволяет управлять MHL-совместимым устройством.

Процедура подключения устройства MHL к телевизору:

    1. Устройство MHL
    2. Телевизор
    3. Используйте сертифицированный кабель MHL с логотипом MHL (в комплект не входит).

  2. Подсоедините меньший штекер кабеля MHL к устройству MHL.
  3. Подсоедините больший штекер (HDMI) кабеля MHL к входу HDMI на телевизоре, который поддерживает MHL.
  4. Включите оба устройства.
  5. В меню телевизора установите для параметра Автоматическое изменение входа (Auto Input Change) (MHL) настройку Включено (On), чтобы телевизор автоматически переключался на вход MHL при подключении MHL-совместимого устройства. Настройка Автоматическое изменение входа (Auto Input Change) (MHL) может не работать, если MHL-совместимое устройство не поддерживает эту функцию.

ПРИМЕЧАНИЯ:

  • Информацию по любому из описанных выше шагов, касающуюся каждой конкретной модели, можно найти в прилагающейся к устройству инструкции по эксплуатации.
  • Некоторые MHL-совместимые смартфоны позволят вам принимать вызовы или текст, когда телефон подключен к телевизору кабелем MHL.
  • Некоторые функции пульта дистанционного управления будут недоступны. Данная функция напрямую основывается на настройках и возможностях MHL-совместимого устройства.



Как узнать, поддерживает ли телефон MHL или нет?

Mobile High-Definition Link или MHL — стандарт интерфейса, который объединяет в себе функциональность разъема MicroUSB и интерфейса HDMI. Для чего он нужен? Позволяет подключать мобильные устройства к мониторам или телевизорам, выводя картинку в отличном качестве. Так что если вы собираетесь подключить смартфон к телевизору, чтобы вывести изображение с первого на последний, оптимальный вариант — воспользоваться технологией MHL.

Подключение осуществляется с помощью MHL-переходника. Вот один из примеров — фирма kebidu:

Большинство переходников требуют дополнительного питания, хотя есть и такие, которые работают без дополнительного питания.

Переходники недорогие, их можно купить во многих магазинах электроники. Но стоит ли? Дело в том, что не все смартфоны Андроид поддерживают технологию MHL. Вопрос — как узнать, что в устройстве есть поддержка этой технологии?

Некоторые пользователи ссылаются на сайт MHL (mhltech.org/devices.aspx?tid=1), где можно посмотреть список устройств, поддерживающих MHL. Однако на момент написания статьи в списке нет многих современных моделей смартфонов, которые точно поддерживают MHL. Как быть?

Можно попробовать установить checker MHL, то есть приложение для проверки поддержки MHL. Открываете Play Market.

В поиске пишете mhl checker, нажимаете на кнопку поиска.

Выбираете из списка, пусть будет Checker for MHL (HDMI). Устанавливаете.

Запускаете. Нажимаете на кнопку Check MHL (HDMI).

Видите, может ли ваше устройство поддерживать технологию или нет. В нашем примере может.

Однако в отзывах к подобным приложениям можно найти сообщения о том, что те ошибаются. Так ли это или нет, сказать сложно, так что решать только вам. На наш взгляд, единственный верный способ проверить, имеется ли поддержка MHL на смартфоне, это воспользоваться переходником и подключить смартфон к ТВ.

ПРОТОКОЛЫ OTG И MHL ДЛЯ ANDROID УСТРОЙСТВ: ЧТО ЭТО ТАКОЕ?

Читая спецификации современных мобильных устройств, многие нередко натыкаются на странные аббревиатуры и не понимают, что они означают. Избавить вас от этого непонимания мы и попытаемся, рассказав о таких современных технологиях, как OTG и MHL.

OTG: мобильный гаджет превращается…

Смартфоны и планшеты последнего поколения, работающие на базе ОС Android, поддерживают протокол OTG (On-the-Go). Этот протокол появился как ответ на резко возросшую потребность в надежном соединении устройств без их подключения к компьютеру. Он является хорошей альтернативой Wi-Fi и Bluetooth в случаях, когда необходимо передать большой объем информации. К тому же, OTG позволяет подключать к смартфонам и планшетам различные мобильные гаджеты.

По сути OTG представляет собой внешний USB-порт, подключаемый к устройству через разъем microUSB. Благодаря ему к смартфону и планшету можно подключить любые периферийные устройства, поддерживающие USB 2.0 или 3.0. А сам смартфон (планшет) можно превратить в хост, питающий подключенные гаджеты. Нужно понимать, что OTG — это функция смартфона, а не кабеля.

Какие же гаджеты можно подключить к смартфону (планшету)? Список весьма внушителен:

  • мышь и клавиатура;
  • джойстик PS3;
  • USB-флешка;
  • кардридер;
  • DSLR камера;
  • адаптер USB-to-Ethernet;
  • цифровой фотоаппарат;
  • сканер штрих-кодов.

Компания Райтскан предлагает специализированные сканеры, поддерживающие технологию OTG: модель GENERALSCAN X3 и модель GENERALSCAN X5.

Таким образом, благодаря протоколу OTG ваш смартфон или планшет может приблизиться по своим функциональным возможностям к полноценному компьютеру, который позволяет управлять периферийными устройствами непосредственно со смартфона.

MHL: смотрим видео в высоком разрешении

Протокол MHL (MobileHigh-DefinitionLink) — еще один популярный стандарт, который сумел объединить в себе преимущества интерфейсов HDMI и MicroUSB. Это аудио-видео интерфейс, который позволяет подключать смартфоны и планшеты к мониторам и телевизорам, поддерживающим формат высокого разрешения FullHD. Более того, разъем дает возможность заряжать мобильный гаджет.

Подключение смартфона (планшета) к HDTV — отличное решение для просмотра видео и фото на большом экране, игры в игре, серфинга в интернете и работы с другими приложениями телефона через экран монитора или телевизора.

Технология MHL только развивается, но уже сейчас может предложить пользователям:

  • компактные размеры;
  • возможность работы с разъемами любого дизайна.

Однако следует учитывать, что современные устройства со стандартом MHL нуждаются в адаптаре для переформатирования сигнала в стандарт HDMI. Связано это с тем, что большинство телевизионных панелей не поддерживает стандарт MHL.

Mhl что это такое в телефоне – Тарифы на сотовую связь
