Лестницы ступени размеры: высота, ширина, длина, глубина и шаг

Размеры всех элементов лестницы должны находиться в пределах, установленных нормативами

При частном строительстве размеры лестниц в домах должны устраивать владельцев, но они не могут браться «с потолка». Есть оптимальные, эргономически обоснованные параметры, которых лучше придерживаться, чтобы обеспечить безопасность и комфортность. При расчетах учитывают не только назначение помещения, его площадь и высоту, но также количество жильцов и их возраст, материал, из которого сооружают лестничную конструкцию, вид ее облицовки. Поскольку изготовление и отделка лестниц из железобетона – специализация компании MONOLITHICSTAIRS, наши мастера знают все о требованиях к их размерам. В этой статье они поделятся своими знаниями с вами.

Лестница – сооружение травмоопасное. Неправильные расчеты делают ее крайне неудобной или просто небезопасной. Могут доставить массу проблем выход из двери на ступеньку, крутой подъем, недостаточное расстояние до потолка, очень высокие ступени (слева направо)

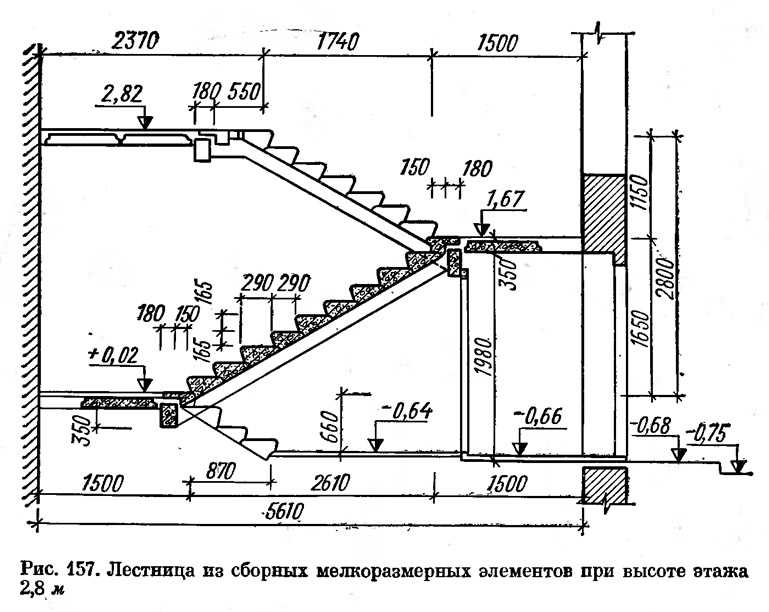

Нормативные документы о размерах прямых маршей лестницы

Возведение разных видов монолитных лестничных конструкций выполняют, опираясь на положения нескольких ГОСТов и СНиПов. Главные технические требования, основные параметры подъемных сооружений, гарантирующие их безопасность и комфорт, изложены в ГОСТ 9818-85 и ГОСТ 26887-86. В СНиПах тоже находятся рекомендации, на которые обращают внимание при проектировании лестниц

,

расчете и конструировании их. Согласно этим документам:

• Ширина марша может быть 0,9-1,5 м (минимальное значение без учета места, занимаемого ограждением – 0,8 м). Для конкретной лестничной конфигурации ее рассчитывают, учитывая минимальную величину, а также необходимое пространство для поручней и креплений.
• Физиологически приемлемый уклон – 30-40⁰ (в нормативных документах указывается допустимый диапазон от 20 до 50⁰). Для его обеспечения рационально располагают ступени, создавая повороты. При выборе этого параметра нужно помнить, что при одинаковой высоте на пологую лестницу уходит больше материала, чем на крутую.
• Удобными для подъема/спуска являются следующие размеры ступеней: ширина проступи находится в пределах 26-32 см, чтобы поместилась стопа человека, а высота подступенка – в пределах 14-20 см. Сумма ширины проступи и высоты двух подступенков должна равняться размеру шага – 60-64 см.
• Количество ступеней в одном марше по стандартам может быть 3-18.
• Оптимальным следует быть и расстоянию между ступенькой и потолком (так называемый просвет). Это 2 м (минимум 1,9 м).
• В двухмаршевых лестницах очень важны размеры промежуточной площадки. Ее длина не может быть меньше 2-х шагов человека (1,3-1,4 м), а ширина – меньше ширины примыкающих маршей.
• Высота расположения поручня в 90-100 см считается подходящей для комфортного перемещения.

Следовать нормативным требованиям необходимо при расчете всех лестничных габаритов: ширины марша, высоты ступени, глубины (ширины) проступи, размеров поворотной площадки и пр.

Угол наклона лестницы и размеры ее ступеней – важнейшие параметры, влияющие на комфорт эксплуатации

Конечно, если конструкция будет использоваться только для собственных нужд, то при ее сооружении можно несколько отклониться от стандартов. Обычно ориентируются на предпочтения и физические возможности заказчика.

Стандартные размеры винтовой лестницы

Все расчеты по определению размеров лестницы выполняются после изучения площадки, отведенной под ее монтаж. Если площадь не превышает 3 кв.м, лучше всего обустраивать спиралевидную лестничную конструкцию. Ее сооружение заказывают в компании MONOLITHICSTAIRS также часто, как и лестницу двухмаршевую с площадкой – купить «спиральку» хотят многие. На плане проекция таких подъемов, как и форма отверстия в перекрытии, может быть круглой (овальной), квадратной (прямоугольной) и даже многоугольной. Минимальные габариты квадратно-винтовой модели – 120х120 см. Размеры винтовой лестницы на второй этаж частного дома вычисляют на основе следующих исходных данных:

• Высота (расстояние между этажами).
• Ее наружный и внутренний диаметр.
• Количество и толщина ступеней.
• Угол поворота конструкции.

Для этой модели остаются актуальными требования, предъявляемые к прямым маршам, но особая форма требует определенных корректировок. Так:

• Если интенсивность движения будет невысокой, диаметр монолита может быть 140-150 см, а проем должен быть больше него сантиметров на 20 (по 10 см с обеих сторон).
• В спиральных моделях очень важна правильная ширина прохода (марша).
• Высота одного витка конструкции (высота подъема) должна быть безопасной для человека высокого роста (190-200 см).
• Ширина проступи (глубина) забежных ступеней по средней линии – не меньше 20 см, а в 15 см от узкого края – не менее 10 см, нависание проступи – не более 5 см. Если в конструкции есть и прямые, и поворотные ступеньки, то их глубина обязана быть одинаковой по средней линии марша.
• Высота подступенка у «спиралек» может быть больше, чем у маршевых лестниц – до 18 см. Количество ступеней определяется методом подбора: расстояние между этажами делят на число подъемов и смотрят, соответствует ли размер поступенка нормам.
• Физиологически приемлемый уклон винтовой лестницы в 30-40⁰ достигается изменением закругления.

Существуют подробные описания, позволяющие правильно рассчитать размеры винтовой лестницы (слева), и онлайн-калькуляторы для такого расчета (справа)

Несмотря на то, что информация из нормативных документов и примеры расчетов размеров лестниц, выкладываемых в сеть, доступны каждому, составление проекта лучше доверить профессионалам. Специальные знания мастеров MONOLITHICSTAIRS позволяют им рассчитать размеры лестницы на второй этаж таким образом, чтобы она вышла не только красивой, но и комфортной. Желая получить качественные и, благодаря неукоснительному соблюдению требований ГОСТ и СНиП, безопасные и надежные железобетонные лестничные конструкции, заказывайте их у нас, позвонив по т.

8(495)998-95-64.

Какими должны быть размеры ступеней лестницы?

Даже в частном доме лестницы на второй этаж обязательно должны соответствовать всем принятым стандартам – это обеспечивает безопасность людей при использовании лестницы и всей лестничной конструкции в целом. От того, какими будут размеры ступенек зависит качество и срок эксплуатации лестничных маршей в целом.

Жесткие требования к размеру элементов лестницы нормами ГОСТ и СНИП не устанавливаются, но есть уже принятые всеми при проектировании подъемных конструкций величины. Мы остановимся на межэтажных лестницах, которые используют в частных домах. Лестницы для дома могут быть прямыми, винтовыми, забежными и поворотными.

Какой должна быть оптимальная высота для ступени лестницы?

Нет прямого указания на то, какими должны быть параметры ступенек. Однако есть уже привычные всем инженерам общепринятые нормы:

Для иных типов лестниц эти размеры будут меняться, так как все зависит от частоты использования лестницы. Для удобного спуска и подъема мы рекомендуем придерживаться указанных параметров, проектируя ступени для лестниц.

Высота подступенка: минимальная 15 см, максимальная 25 см, так перемещение будет максимально комфортным. Даже если пространство между ступенями будет открытым, вертикальное расстояние между ними должно соответствовать стандартным размерам, и размер этот должен быть одинаковым на всем маршевом отрезке. Насколько широким будет пролет зависит от наличия свободного пространства – желательно, чтобы расстояние от стены до перил было не менее метра. То же касается и площади межмаршевой площадки.

Для безопасной эксплуатации важно рассчитать длину шага – стандартная длина шага человек составляет 60-64 см. Лестничный шаг можно рассчитать по формуле:

ЛШ = ГС + 2ВП=60-64 см,

Где ГС- глубина ступени, а ВП – высота подступенков. Расчет должен исходит из длины шага человека.

Каким должен быть оптимальный угол наклона лестницы?

Угол наклона рассчитывается для лестниц из всех видов материалов по одной формуле. Деревянные лестницы стандартных вариантов рассчитываются по соотношению высоты пролета к его длине как 1 к 2.

Есть установленные по ГОСТ показатели для разных типов конструкций:

• Пандусы и пологие конструкции – угол до 30°;

• Стандартные лестницы на верхний этаж в жилом доме от 30° до 45°;

• Приставные (которые прислоняются к стене) и временные лестницы, в том числе чердачные – уклон от 45° до 75°;

• Стремянки с максимальным углом 75°.

У винтовых лестниц угол наклона не высчитывается, у них свои стандарты. Например, ширина наружной проступи всегда больше, чем внутренняя, минимальная величина для внутренней – 10 см, для наружной – 80 см.

Для забежной лестницы, ступени которой имеют форму трапеции, глубина имеет переменное значение, при этом высота подступенка всегда одинаковая. Ширина каждого элемента определяется СНИП – основание от 10 см, наружная ширина от 40 см.
Чтобы лестница в жилом здании была удобной, а главное соответствовала высоким требованиям безопасности, рекомендуем обращаться только к проверенным мастерам.

Строительные нормы и правила — Строительство носка ступени лестницы

Строительные нормы и правила — Строительство носика ступени лестницы | СЛИПНОТ®

ПОЗВОНИТЕ НАМ 800-754-7668

Строительные нормы и правила для лестничных ступеней Спецификации

24 мая 2012 г.

После изучения контрольного списка спецификаций лестниц важно изучить требования кода для вашего конкретного приложения. Этот контрольный список содержит схему и несколько примеров кодов для подступенков, наклона косоура, ступеней лестницы, выступа ступени лестницы и площадок.

Соответствуют ли выступы ваших ступеней этим кодам?

• Подступенки
  • Технические характеристики подступенка высота подступенка (<= 7,75″)
  • Однородность высоты подступенка (изменение <= 3/8″)
    • 1009. 3.1 Однородность размеров. Ступени и подступенки должны быть одинакового размера и формы. Допуск между самой большой и самой маленькой ступенькой или между самой большой и самой маленькой ступенькой не должен превышать 0,375 дюйма (9,5 мм) на любом лестничном пролете. – Нью-Йорк 2007
  • Наклон подступенка (отклонение от вертикали) (<= 30 градусов от горизонтальной поверхности ступени)
  • Открытые стояки разрешены при условии, что отверстие не будет проходить через 4-дюймовую сферу (безопасность детей)

• Лестничные косоуры Откосы – различные типы в различных точках входа/выхода здания
  • Доступные лестницы: наклон от 30 до 32,5 град.
  • Пандусы: уклон от 0 до 20 градусов, предпочтительный уклон от 7 до 15 градусов
  • Лестницы эвакуации и доступные эвакуационные лестницы: (основной выход из здания), уклон 30-32,5 град.
  • Лестница пожарная (аварийная), уклон 30-50 град.
  • Лестницы с ограниченным доступом (стационарные промышленные лестницы), уклон от 30 до 50 град. (технические лестницы, лестницы для доступа к механическим системам и т. д.)

• Ступени
  • Глубина ступени (=> 10″)
  • Равномерность глубины ступени протектора (вариация <= 3/8″)
  • Глубина проступи для забежных ступеней (>= 6″ в наименьшей точке)
  • Однородность ступеней для забежных лестниц на 12-дюймовом проходе (вариант <= 3/8″)
  • Уклон ступени лестницы (неровный на пешеходной поверхности) – (уклон или «подъем» должен быть <= 1 из 48)
  • Пешеходная поверхность с коэффициентом трения 1,02 в сухом состоянии и 0,98 во влажном состоянии будет соответствовать требованиям ADA, OSHA и большинству местных строительных норм и правил и страховых требований.
  Пример кода лестницы
  • — Исходный код конструкции лестницы BOCA 2001:
    • Высота подступенка лестницы должна составлять не более 7 дюймов (178 мм) и не менее 4 дюймов (102 мм).
    • Минимальная глубина ступеней лестницы должна составлять 11 дюймов (279 мм). Высота подступенка измеряется по вертикали между передними кромками соседних ступеней. Глубина проступи лестницы должна измеряться по горизонтали между вертикальными плоскостями переднего выступа соседних проступей и под прямым углом к ​​переднему краю проступи.

• Нос ступени лестницы
  • Выступ выступа ступени лестницы за пределы вертикального подступенка ниже (от 3/4″ до 1 1/2″), требуется на лестницах со сплошными подступенками
  • Однородность выступа носовой части протектора (изменение <= 3/8″)
  • Радиус кривой выступа ступени лестницы (=< 9/16″)
  • Нос протектора не требуется, если глубина протектора => 11″
  • Нос ступени не требуется на открытых ступенях лестницы (открытый подступенок)
  • 2008 г. Лестничный кодекс штата Нью-Йорк R311.5.3.3: ступени лестницы [нос]
    • Наибольший выступ кромки ступени лестницы не должен превышать наименьший выступ кромки более чем на 3/8 дюйма (9,5 мм) между двумя этажами, включая выступ на уровне полов и площадок.
    • Выступ не требуется, если глубина протектора составляет не менее 11 дюймов (279 мм).

• Лестничные площадки
  • Пол или лестничная площадка должны быть вверху и внизу каждой лестницы и с каждой стороны каждой наружной двери.
  • Исключение: наружные двери, за исключением обязательной главной выходной двери, где имеется два или меньше стояков, лестничная площадка не требуется.
  • Минимальный размер лестничной площадки в направлении движения (<= 36″)

Строительные нормы и правила для лестниц, перил и лестничных площадок Строительство или осмотр: https://inspectapedia.com/Stairs/Stair_Codes_Rules.php

негабаритных ступеней на палубе | Домашние руководства

Автор Danielle Smyth Обновлено 5 мая 2021 г.

Если вы переделываете свою террасу или добавляете новую, вам, вероятно, потребуется добавить лестницу, соединяющую террасу со двором. Это не обязательно простой проект, хотя, если у вас есть размеры, строительство негабаритных палубных лестниц или других лестниц становится простым делом. Ключом к тому, чтобы ваша лестница была безопасной, удобной в использовании и соответствовала строительным нормам, является планирование заранее.

Минимальная ширина лестницы на террасе

Что касается лестниц, ширина используется для описания фактической ширины лестницы, высота — для описания подъема одной ступени, а глубина — для описания глубины одной ступени.

Согласно большинству строительных норм и правил, лестница должна быть не менее 3 футов (36 дюймов) в ширину или шире. Максимальная высота одной ступени составляет 7,75 дюйма, и все высоты ступеней должны быть в пределах 3/8 дюйма друг от друга, чтобы лестница оставалась правильной. Глубина (также называемая проступью или бегом) каждой ступени должна быть не менее 10 или 11 дюймов в зависимости от типа лестницы. Эти измерения исходят из ряда общих рекомендаций, которые определяют это как отправную точку для безопасной лестницы. Однако местные правила могут различаться, и в некоторых правилах используются отдельные требования для наружных и внутренних лестниц в соответствии со строительными нормами. Итак, прежде чем планировать всю колоду, проконсультируйтесь с местным отделом разрешений.

Расчет размеров лестницы на террасе

Команда Lowe’s предлагает калькулятор лестниц на террасе, который позволяет легко определить размеры лестницы для вашей террасы. Их рекомендуемые размеры составляют 36 дюймов по общей ширине, 7 дюймов по высоте ступени и 11 дюймов по глубине. Используйте эти измерения в качестве отправной точки для расчета фактических размеров ступеней и количества ступеней, которые вам понадобятся, исходя из высоты вашего настила.

Например, если ваша палуба находится на расстоянии 5 футов (60 дюймов) от двора, и вы хотите, чтобы ступени были не более 7 дюймов, разделите 60 на 7, чтобы получить 8,57 ступеней. Поскольку у вас не может быть 0,57 ступени, округлите это значение в большую сторону: ваш окончательный ответ равен 9.лестница. Если вы используете палубу в качестве верхней лестницы, вам нужно построить 8 ступеней.

Затем возьмите свои первоначальные 60 дюймов и разделите на количество ступеней, чтобы увидеть, сколько ступеней у вас будет. Если вам нужно 9 ступеней, каждая ступенька будет иметь высоту 6 2/3 дюйма. Зная, что у вас 9 ступеней, если вы хотите, чтобы глубина ступени составляла 11 дюймов, общая длина вашей лестницы будет 9 умножить на 11 дюймов, что дает 99 дюймов (8 1/4 фута).

Другие расчеты, которые необходимо учитывать

Если эти цифры не работают для вашей конкретной установки с точки зрения логистики, вы можете поиграть с высотой ступени и немного изменить шаг. Просто имейте в виду, что количество ступенек должно оставаться целым числом, потому что каждая ступенька должна иметь одинаковую высоту, чтобы избежать опасности споткнуться.

Также имейте в виду, что чем больше размер вашей лестницы, тем мягче и безопаснее ее использовать. После того, как у вас есть окончательные размеры, вы готовы начать отслеживать свои свободные концы и устанавливать подушку, которая составляет вашу площадку.

Термин «негабаритный» относится к ступеням, которые сделаны меньше по высоте и длиннее по глубине, чем требуется. Их мягче использовать, а в некоторых случаях они могут выглядеть более впечатляюще, что приводит к приземлению далеко от вашей палубы. Команда Better Homes and Gardens предлагает ступени глубиной 14 дюймов. Так что не думайте, что негабарит означает, что вам нужно построить лестницу шириной 5 футов; термин «негабаритный» описывает общий общий класс ступеней. Втискивание лестницы в меньшие размеры делает лестницу более жесткой, что может представлять угрозу безопасности.
