Крепежи для кабеля к стене: Методы крепления кабеля

Содержание

чем закрепить провод на стене без крепления

08.11.2021

Капитальный ремонт жилья требует полной замены электропроводки, иногда требуется вывод ее отдельной линии — для некоторых бытовых приборов. При выполнении задачи важную роль играет крепление кабеля к стене. Провода могут фиксироваться разными способами, в зависимости от используемых материалов.

Монтажная прижимная скоба

Общие правила и особенности

Навигация по странице

Классическое крепление провода к стене требует соблюдения определенных правил:

расстояние между крепежами составляет от 40 до 50 см;
дюбель, саморез или винт должен вворачиваться до упора, тогда их шляпки не смогут повредить изоляционный слой;
шнуры должны укладываться равномерно, без заломов, излишки скрываются в укромных местах;
кабеля в здании прокладываются по прямой линии.

Допускается меньшее расстояние между точками фиксации. На повороте их размещают через каждые 10 см, такой подход препятствует провисанию шнуров, помогает их надежно зафиксировать.

Общие требования

Внешняя электрическая линия прокладывается по архитектурным линиям здания. Запрещено применение бронированных элементов, имеющих горючее волокнистое покрытие. Недопустимо применять внутри одного пучка и силовой, и телефонный провода. Расстояние между ними должно быть не менее 25 мм. При установке нескольких проводников нужно постараться выполнить наименьшее число перехлестов.

При прокладке СИП в соответствии с ПУЭ, нужно соблюдать некоторые расстояния между ним и определенными частями здания:

выше окна и двери — 0,3 м;
ниже балкона и окна — 0,5 м;
высота над уровнем земли — 2,5 м;
сбоку от окна — 0,5 м;
сбоку от балкона и двери — 1 м.

При проведении силового провода по стене необходимо соблюдать минимальные расстояния до окон

Крепление с помощью клипс

Данные элементы используются при открытом типе прокладывания проводов. Зажимы визуально выглядят аккуратнее, бывают разного размера. Детали изготавливаются из различных материалов:

Металл — производятся из металлических полосок. При установке ею изначально оборачивают шнур, затем совмещают отверстия и проводят крепление на поверхности. Зажимы применяются для потолочного и стенового крепления, требуют сверления множества дыр.
Пластик — с помощью пластмассовых клипс производится крепление гофры к стене, при наружном и скрытом типе прокладки. Для каждого диаметра труб имеются соответствующие объемы элементов. На деревянные поверхности их монтируют саморезами, на бетонные — дюбелями. Устанавливать с их помощью можно как один, так и несколько линий, для закрепления пучка проводки. За счет конструкции компонентов собирается единый блок, каждый обладает специальными пазами-замками, расположенными на боковой части, что позволяет крепить их друг с другом. Итоговый результат получается ровным и аккуратным.

Самоклеящиеся зажимы изготавливаются пластиковыми или металлическими, используются для крепления кабелей различных форм. Перед проведением процедуры поверхность будущего места установки обязательно очищается от загрязнений и пыли.

Чем можно закрепить кабель на стене без сверления? Зажимами на липучке, для них не нужно создавать отверстия в хрупком или дорогом материале.

На тыльной стороне элемента находится липкая односторонняя лента. Приспособление подходит для мебели, пластиковых панелей, на которых будут закреплены провода.

Последний вариант — это разновидности с гвоздем, изготовленные в форме пластмассовых скоб со специальными прорезами. Обладают разной формой, применяются для деревянных и иных, с аналогичной плотностью, материалов. Зажимы с гвоздем помогают закреплять телефонный, телевизионный кабель с небольшим сечением.

Клипсы для гофры

Как правильно выбрать

К выбору изделий по креплению проводов нужно относиться очень ответственно. Ведь, если не подрасчитать величину кабеля, то деформации изделий со временем не избежать. Поэтому при выборе креплений нужно отдавать предпочтение более крепким моделям для тяжелой проводки.

Дюбели и саморезы должны быть одинакового размера и с соответствующим друг другу диаметром отверстий. Если не учитывать данный совет, тогда монтаж проводки просто не получится.

Перед работой по креплению проводки рекомендуют не спешить скупать сразу все количество необходимых изделий. А приобрести пробный вариант крепежей. Это позволит не только сэкономить деньги, но и сделать монтаж электропроводки, как можно качественнее.

Строительная смесь

Раствор применяется для скрытых форм прокладки проводов в штробах, созданных в стенах и на потолке. Для выполнения задачи применяется гипсовая строительная смесь, монтаж с ее помощью получил название «приморозки». Методика не отличается повышенной сложностью.

При крупных объемах работ необходимость в частом приготовлении черного раствора и фиксации провода приводит к снижению скорости выполнения задачи. Но процесс оправдан во многих случаях.

После формирования алебастровой смеси кабель покрывается ею в отдельных местах, удаленных друг от друга на одинаковом расстоянии. Процедура производится с максимальной скоростью из-за быстрого схватывания гипса.

Строительный раствор используется для одиночных шнуров, иногда — в роли вторичного крепления нескольких кабелей, чтобы подстраховать ранее установленные скобки или дюбель-хомуты. После завершения основного процесса борозды заполняются штукатурной смесью, сверху укрывается обоями.

Использование строительной смеси

Ситуации, когда без прокладки по фасаду не обойтись

К перечисленным выше ситуациям добавим наиболее простую: при организации ЛЭП по воздуху на пути магистрали встало здание — препятствие, которое можно преодолеть двумя способами. Во-первых, есть более дорогостоящий вариант с обходом здания (потребуется много столбов, кабеля и других приспособлений). Во-вторых, можно существенно сэкономить, если проложить линию по фасаду здания. Несколько десятилетий назад второе было недоступно, поскольку воздушные ЛЭП создавались исключительно на оголенных проводах.

Наружная прокладка кабеля по стене

Остановимся на решении задачи в быту. Раньше при строительстве коттеджей и частных домов в дачных поселках часто возникала неприятная ситуация: магистральная линия шла с одной стороны дома, а распределительный щиток был установлен на стену, направленную в противоположную сторону. Такое обычно заканчивалось монтажом дополнительного столба. И нередко объект приходилось вкапывать прямо на своем участке.

Однако сегодня в ПУЭ прописана возможность применения самонесущего изолированного провода (СИП), который может быть проложен по фасаду здания. Для этого достаточно протянуть линию от магистрального столба к ближайшей точке здания, затем довести по стене до распределительного щитка. Рекомендуется вести кабель по горизонтальной линии вплоть до щитка. Когда он будет сверху, то провод можно опускать.

Прокладка провода СИП по фасаду

Если выполнить переход с алюминиевых жил СИП на медные проводники, то прокладывать по стене можно будет уже обычный силовой провод. К примеру, переход на ВВГ существенно упростит задачу подключения к прибору учета электроэнергии (счетчику).

Самодельные крепежи для кабеля

Не всегда для установки проводки под рукой есть подходящие скобки, хомуты или площадки. Данные элементы легко изготавливаются собственными руками, но визуально они будут уступать по дизайну заводским компонентам. При аккуратном исполнении крепежки станут достойной заменой фирменным изделиям.

Установочные элементы изготавливаются из различных материалов, представленных:

одножильными, двужильными силовыми проводами;
пластиком;
оцинкованной жестью и пр.

В зависимости от выбранного материала, работы проводятся по правилам:

двужильные кабели нарезаются на куски, их длина подбирается под крепящийся провод, в середину каждого вставляется саморез;
одножильные, предварительно отрезанные кусочки, обматываются вокруг шляпки дюбеля;
нарезаются полоски жести, в середину которых вбивается гвоздь.

Самостоятельно изготовленными креплениями можно зашивать один или несколько шнуров одновременно.

Преимуществом самодельных приспособлений считают:

легкое изготовление и монтаж;
отсутствие необходимости поиска изделия и последующей покупки его в магазине;
возможностью многократной установки и замены самоделки.

Самодельные варианты

Потолок древесного типа

Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.

В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.

Процесс монтажа кабеля к дереву:

Сначала проводится разметка маршрутка прокладывания проводки.
Далее следует разметить расположение и установить распределительные и проходные коробы.
Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
Все вихляния проводки требуется выполнять под углом в девяносто градусов.
При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
Потом нужно провести заземление.
Наконец, последним этапом происходит проверка целостности получившейся проводки.

Быстросохнущий раствор (гипс, алебастр)

Гипсовую штукатурку можно применять для фиксации кабелей в штробах или гофрированных рукавах. Небольшой объем раствора закладывает через каждые 50 см, после завершения процесса борозду в стене закрывают монтажной лентой.

Преимущество такого подхода представлено:

скоростью укладки шнуров;
низкой ценой;
возможностью выполнения без применения специализированных фиксаторов.

Минусом способа считают сложное выполнение установки гофрированного рукава в штробу. Замена его при повреждениях также вызывает проблемы.

На что будем крепить?

Основания для крепежа кабелей разделяют, в основном, на твердые и мягкие. Под твердыми подразумеваются металл, бетон, кирпич. Под мягкими, соответственно, древесина или штукатурка. Существуют еще так называемые ломкие основания — гипсокартон или легкий бетон. Последняя разновидность оснований — тонкие — древесноволокнистые плиты.

Твердые основания. Универсальным крепежом считается дюбель-гвоздь. Минус такого способа крепления — длительный процесс. Необходимо просверлить каждое отверстие, и вставить дюбель.

Мягкие основания. В работе с мягкими основами применяют саморезы, либо гвозди. Установка максимально быстрая и простая.

Ломкие основания. Есть несколько вариантов крепежей: крепежи с клеевым основанием; дюбеля специальной конструкции.

Тонкие основания. Подойдут гвозди мелких размеров. Крепление кабеля к стене с тонким основанием может еще производится скобами.

Кабельные лотки — для скрытой прокладки больших пучков

Подсветка потолка точечными светильниками требует прокладывания большого количества шнуров, с фиксированием их на потолочном перекрытии. В стандартных квартирах роль последнего выполняет бетонная плита, в которой сверлить множество отверстий проблематично и долго. Для подобных случаев применяются подвесные кабельные лотки. Изделия выполняются из перфорированных металлов или оцинкованной проволоки.

Кабельные лотки бывают разного объема, для каждого используется свой тип крепления. Могут применяться шпильки, т-образные или г-образные подвесы. Процесс установки несложный:

конструкция собирается;
монтируется на потолочной поверхности;
в нее закладываются провода.

В дальнейшем их можно прикрепить к решеткам стяжками, но обычно в процедуре нет необходимости.

Лотки их неперфорированного или перфорированного метала применяются при прокладывании бронированных шнуров внутри стен с повышенными пожароопасными свойствами, включая каркасные дома.

Лоток перфорированный

Открытый монтаж

При прокладывании трасс на виду необходимо добиться двух результатов:

Надежной фиксации трассы к основанию.
Эстетичного вида магистрали.

Наиболее востребованные решения для открытой прокладки кабеля – применение клипс, дюбельных стяжек, скоб для степлера, дюбель-клипс и хомутов.

Клипсы

Существует несколько конструкций клипс, которые отличаются сложностью изготовления (а также ценой готового изделия), надежностью удержания кабеля и проблематичностью монтажа. При необходимости клипсу можно соорудить из подручного материала, но проще воспользоваться изделиями, изготовленными фабричным способом.

Делают клипсы из металла и пластика. Вот несколько разновидностей конструкций:

Дужка из пластика или полоски металла. Дуговая клипса удерживает кабель срединной приподнятой частью, а боками крепится к основанию через два отверстия. Благодаря простоте конструкции такие клипсы очень дешевы (их даже можно сделать самому), но для установки каждой единицы придется сверлить два отверстия, что затягивает монтаж.
Металлическая лента, охватывающая кабель петлей. Два отверстия, пробитые по краям, совмещаются и крепятся к стене одним саморезом. Также довольно простая конструкция, но не отличающаяся особой долговечностью.
Противопожарная модель. Более сложная конструкция, состоящая из основания и верхней дужки. Основание прикручивается к стене или потолку саморезом, внутрь закладывается кабель, верхняя часть прикручивается на два винта.

Устраивать магистраль таким способом выходит дороже, но обеспечиваются сразу два преимущества. Во-первых, обеспечено пространство между кабелем и горючим основанием. Во-вторых, для добавления новой нитки или мелкого ремонта достаточно снять верхнюю деталь, не отсоединяя клипсы от основания.

Для кабелей, у которых наружная оболочка представляет собой гофрированный шланг, оптимально подходят клипсы из пластика. Такие изделия можно собирать в блоки, обеспечивая строго параллельную прокладку любого количества кабельных линий.

Дюбель-стяжка

Может применяться как в скрытом монтаже, так и при прокладке кабеля «в открытую». Главное преимущество этого крепежного элемента – оперативность монтажа. Установка такой стяжки требует всего пять операций:

Просверлить отверстие в стене.
Вставить в отверстие дюбель.
Вкрутить или вбить деталь для распора.
Захлестнуть кабель петлей стяжки, вложив свободный конец в замок.
Затянуть крепление.

Встречаются разновидности стяжек с многоразовыми замками. Такую стяжку можно расстегнуть, вложить в петлю дополнительную нить, а затем затянуть снова.

Скоба для степлера

Если требуется быстро прикрепить линию к деревянной основе, поможет строительный степлер. Для него выпущены специальные скобки с округлыми дужками. Такие скобки надежно прихватывают к штукатурке или дереву нетолстый телефонный кабель или провода, при этом оставаясь практически невидимыми.

Дюбель-клипсы

Еще один интересный вариант для монтажа тонких кабелей (например, прокладки телефонных линий, интернет и т.д. ). Представляют собой тонкие полимерные полоски, края которых оснащены зазубринами для фиксации в материале стен. Монтаж проводится очень быстро: по линии сверлятся отверстия, кабель захлестывается петлей, «зубастые» концы сводятся вместе и с силой вставляются в отверстие.

Единственное ограничение применения такого крепления – низкая несущая способность. Поскольку распорного элемента нет, под весом тяжелого кабеля дюбель-клипса выскочит из отверстия.

Дюбель-хомут

Еще одна разновидность крепления, также обозначаемая аббревиатурой «КСП» (кабельная стяжка, снабженная прокладкой). При монтаже в отверстия вставляются пластиковые пробки, вкручиваются распоры. Затем на закрепленные дюбели накручивают площадки со стяжками.

Пластиковые и металлические скобы

Изделия из пластика и металла относятся к распространенным средствам для открытой фиксации проводов.

Визуально крепление выглядит как дуга с выемкой для круглого шнура и дополнительным отверстием под саморез. В пластиковых разновидностях гвозди размещаются на этапе изготовления. Крепежные компоненты бывают разного объема.

Пластик применяется для выполнения работ в жилых помещениях, металлические больше подходят для прочного закрепления кабелей. У последних изделий присутствует 1 или 2 лапки.

Пластмассовые скобы

Подготовительные работы

Для того, чтобы грамотно проложить провода под потолком, следует знать некоторые моменты:

Где находится главный распределительный щит
Какая марка и какое сечение у кабеля
Где располагается оборудование
Какой применить метод прокладывания проводки, исходя из специфики помещения

Выполнив первый пункт, можно начать подбор необходимого кабеля и инструментария. Руководствуясь рекомендуемыми нормами, следует остановить свой выбор на кабеле ВВГнг, который может применяться в качестве как утопленной, так и внешней системы электропроводов.

Возможность прокладывания электропроводов зависит от того, в каком месте располагается электрооборудование. Так, если не получается проложить скрытую электропроводку, то стоит спланировать маршрут, по которому пройдут внешние кабели.

Кабель каналы различных размеров

Вариант считается распространенной методикой для открытого типа укрепления проводов, отличается повышенным удобством. Кабель-канал изготавливается из оцинкованной стали, негорючего пластика или алюминиевой основы. Визуально выглядит как п-образная конструкция.

Технический короб применяется для укладки проводов, сверху он закрывается односторонней или двусторонней крышкой. Существует множество разновидностей изделий, отличающихся по цвету, материалу изготовления, размеру, показателям защиты от влаги.

Также проводится деление по исполнению, приспособления бывают:

напольного;
магистрального;
плинтусного;
парапетного подвида.

Установка кабель-канала требует предварительной стеновой разметки и дальнейшего закрепления на поверхности саморезами, дюбелями (можно его приклеить жидкими гвоздями). Правильный монтаж требует наличия опыта работы.

Магистральный кабель-канал

Крепеж и монтажная мелочь для прокладки кабеля

Крепеж и монтажная мелочь которые облегчают прокладку кабеля

Рубрики статей

Все
Новости и новинки
Новости компании
Обзоры продукции

Отредактировано: 28.01.2022

В кабельных линиях различных видов зачастую ложится большое количество кабелей. Для удобства использования и для облегчения прокладки кабель сводят в небольшие пучки или жгуты. Пучки кабелей могут быть сформированы с помощью различных технических средств. Крепятся они как с помощью обычных средств, так и с использованием специальных анкеров и дюбелей.

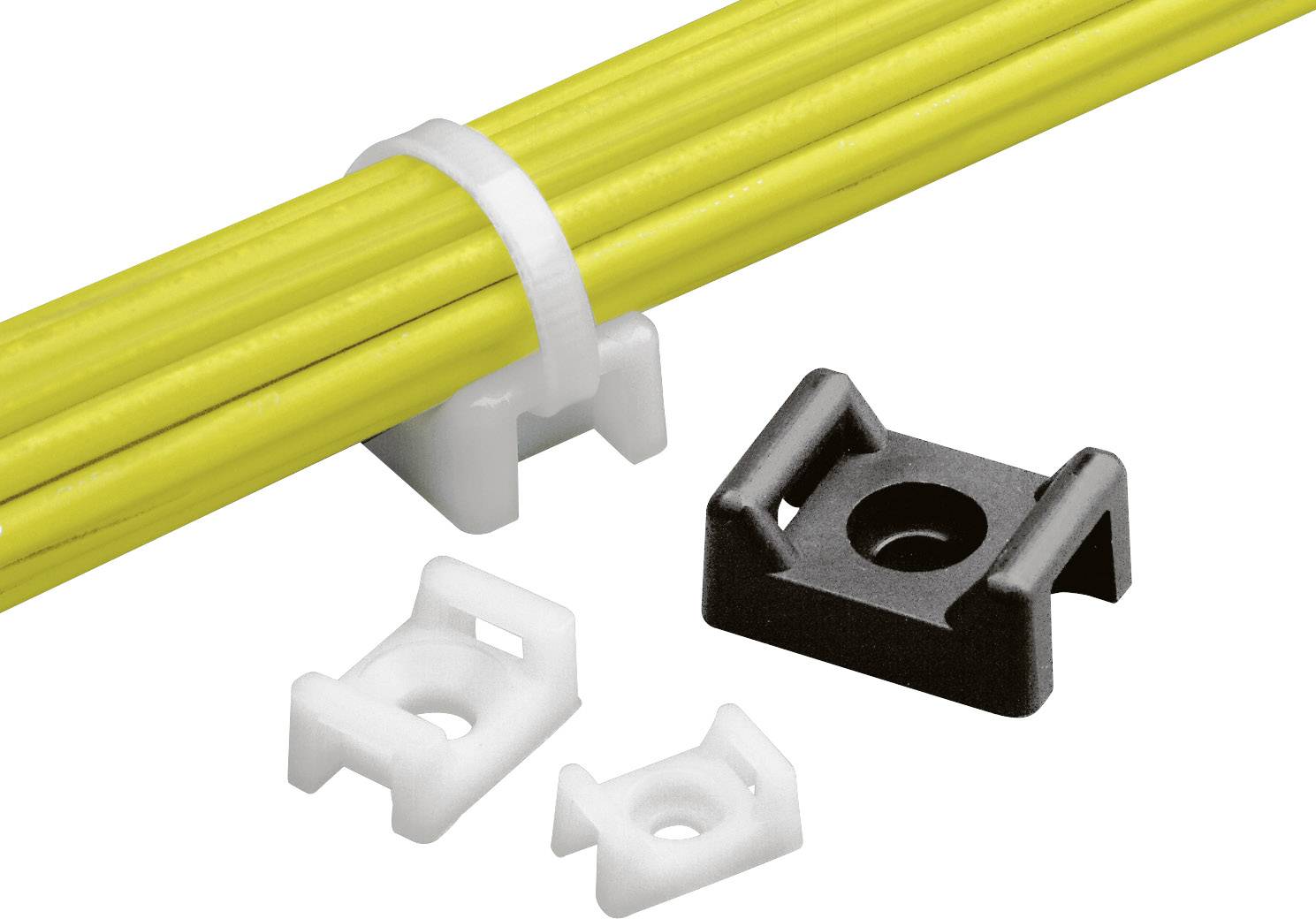

Пластиковые стяжки

Наиболее распространенными элементами крепления кабельных жгутов являются пластиковые стяжки (несмотря на их одноразовое применение). Кабельная стяжка — это застежка, используемая для скрепления объектов, обычно электрических кабелей или проводов. Стандартные кабельные стяжки обычно изготавливаются из полиамида 6.6, известного как нейлон, и используются для простого и надежного соединения элементов. В базовой версии кабельные стяжки состоят из головки с прорезью для протягивания хомута. Когда он проходит, зубцы ленты образуют замок, чтобы предотвратить ее оттягивание назад. Как только петля наберет нужную прочность, лишний конец можно обрезать. Невосприимчивые к условиям внешней среды стяжки для кабеля из нейлона часто используются при прокладке вне помещений. Для крепления стяжек часто используют специальные площадки с клевой основой или отверстием под винт.

Хомуты-липучки для кабеля

Часто для скрепления проводов применяются многоразовые хомуты-липучки, которые производят обычно в виде ленты. Они состоят из двух сплетенных полос из искусственного волокна, одна из которых имеет гибкие зазубрины, а другая — петли. Сжатые вместе, они образуют прочную, но обратимую быстросъемную застежку. Именно возможность многоразового использования ленты Velcro чаще всего служит критерием выбора этого варианта крепления кабеля. Выпускаются в разных цветах для удобства маркировки.

Червячные хомуты

Для объединения тяжелой связки проводов используются металлические червячные хомуты. Такой вариант гарантирует отличную сопротивляемость как статическим, так и динамическим напряжениям, что позволяет им не размыкаться при сильных нагрузках. Представляют собой стальную ленту с зубцами или насечками, специальный замок и винтовой зажим. Отличаются долгим сроком эксплуатации, но по цене и удобству монтажа проигрывают другим вариантам.

Изолента

Изоляционная лента является настоящим универсальным помощником в любого монтажника и характеризуется, в частности, тем, что не имеет электропроводности и поэтому идеально подходит для крепления, маркировки и изоляции токоведущих кабелей. В наши дни изолента доступна во многих различных цветах. Изоляция линий под напряжением может быть обеспечена только изоляционной лентой, а не какой-либо другой клейкой лентой.

Забиваемый анкер

Анкер с резьбой внутри и концом в виде конуса, используется для закрепления материалов и оборудования к плотным поверхностям, естественному камню, кирпичу. Это несложный и скорый монтаж, а именно: размещается в заранее подготовленное отверстие, подходящее по диаметру и длине анкера; расклинивается при монтаже. Забивной анкер заклинивается молотком в заранее подготовленное отверстие в прикрепляемом материале и бетоне, а затем затягивается гайкой.

Анкерный болт с гайкой

Анкерный болт используется для крепления разнообразных устройств в плотных материалах. Состоит из втулки, шпильки с конусом на конце и гайки-прокладки. Используется шпилька для набивания крепежных механизмов с метрической резьбой. Возможно также крепление в деревянные лаги, брусья, доски и т. д. Для установки резьбовой шпильки, нужно установить в стене «цангу», отрезать нужной длинны шпильку и закрепить материал нужной толщины в соответствии с нужной нагрузкой.

Дюбели

Дюбель-бабочка — используется для установки не тяжелых конструкций в полых конструкциях. Из-за особой конструкции, дюбель блокируется уже в начале установки. Полная блокировка дюбеля осуществляется при ужимке его шурупом. Очень важным является подбор соответствующей длины шурупа, так как дюбель подтягивается шурупом от конца к началу.

Дюбель-хомут — фиксируется в стену и при этом может удерживать кабель. Обычно представляет собой пластиковую полоску шириной 6–8 мм, которая изогнута в виде скобы, у которой на концах расположены зубчики. После установки в отверстие, зубцы упираются в стенки, что позволяет закрепить провода.

Если стоит выбор, где купить монтажные материалы, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
