Контур заземления треугольник размеры на 3 фазы: Заземление треугольником: схема, размеры, этапы монтажа

Updated on Leave a Comment on Контур заземления треугольник размеры на 3 фазы: Заземление треугольником: схема, размеры, этапы монтажа

Контур заземления треугольник размеры на 3 фазы: Заземление треугольником: схема, размеры, этапы монтажа

Содержание

Заземление треугольником: схема, размеры, этапы монтажа

  • Статья
  • Видео

Некоторые люди задаются вопросом, нужно ли делать заземление в частном доме? Согласно нормативам ГОСТ, СНиП и ПУЭ требуется делать отвод, который защитит и обезопасит человека от поражения электрическим током. Поэтому при строительстве частного дома в первую очередь следует подключить такую систему. Самой удобной и распространенной конфигурацией считается равносторонний треугольник – это металлическая конструкция, которая забивается в землю при помощи штырей. Расстояние между штырями должно быть равным. Размеры зависят от грунта, в котором он будет располагаться. Стержнями образуют контур из арматуры, трубы или стальных уголков. Их форма должна быть удобной, чтобы их легко можно было забивать в землю. В этой статье мы подробно расскажем о том, как сделать заземление треугольником в частном доме.

  • Преимущество треугольной формы контура
  • Этапы установки

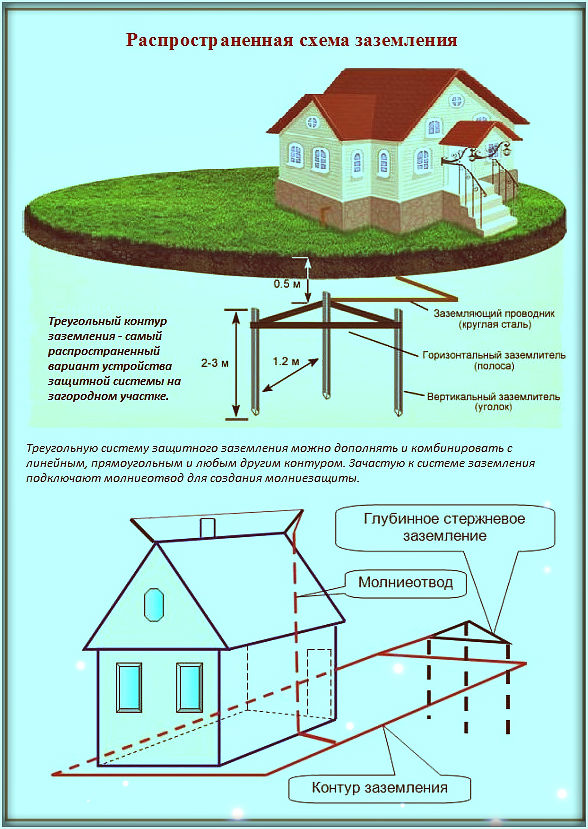

Преимущество треугольной формы контура

Какое преимущество над контуром в виде полосы имеет треугольник? Оно заключается в том, что такая конструкция занимает меньшую площадь, соответственно земляных работ будет значительно меньше. Да и соединять штыри гораздо проще в яме, чем в узкой и длинной траншее. Однако самое главное преимущество треугольного заземления — заключается в надежном функционировании защиты, т.к. если перемычка из металла между электродами повредится, заземляющее устройство будет все равно рабочим (с другой стороны).

Высота каждого заземляющего электрода имеет определенные нормы и составляет 2 – 3 метра. Форма расположения электродов в земле – равнобедренный треугольник, расстояние между которыми должно быть не меньше 1,2 м, лучше расстояние в длину каждого заземлителя (т.е. 2-3 метра). Для того чтобы получить хорошее контактное соединение, используется металлическая пластина, которая накладывается с помощью сварки. Чтобы подвести заземление от контура к дому рекомендуется использовать шину из такого же металла или провод из стали подходящего сечения. Размеры уголка должны быть не менее 50х50 мм.

Этапы установки

Сделать заземление треугольником можно по следующей пошаговой инструкции:

  1. На выбранном месте помечаем места закапывания вертикальных электродов. После чего нужно выкопать траншею глубиной до одного метра. Глубина должна быть ниже промерзания земли. Линии конструкции должны образовывать треугольник, длина стороны которого указывается в расчетах.
  2. Затем необходимо вырыть траншею от конструкции к силовому щитку. Угол контура, к которому будет подсоединяться щиток, выбирается самый ближний. Это делается для экономии материалов.
  3. Далее необходимо забить электроды в землю, оставив над грунтом 20 см.
  4. С помощью стальной полосы необходимо сделать замкнутую систему. Она приваривается к электродам и образует треугольник.
  5. От ближайшей точки прокладывается полоса к силовому щитку и выводится на стену.
  6. К подведенной к шкафу планке приварить болт, при этом его резьба должна быть наружу. Это означает, что привариваться будет шапка болта. Чтобы подключить заземление к щитку в доме, важно заранее в стене высверлить отверстие для заземляющего кабеля.
  7. С помощью гайки присоединяется заземляющий кабель к болту. После этого необходимо обработать места сварки и соединений специальными веществами от коррозии и герметиком.

Инструкция в картинках выглядит следующим образом:

Завершающим этапом установки заземлителя своими руками будет проверка сопротивления заземления. Для этого нужно иметь специальный электрический прибор, который называется омметр. Но так как такой прибор стоит не дешево, то лучше пригласить специалиста из энергоуправления. Специалисту нужно сделать замеры и внести данные в паспорт контура заземлителя.

Важно проверку делать в сухую погоду, так как атмосферная влага может дать погрешности измерению. Норматив сопротивления контура не должен превышать 4 Ом для сети 220 Вольт. Если же сопротивление превышает этот показатель, то нужно доработать заземление. Для этого нужно добавить еще один заземлитель или сделать конструкцию в форме ромба.

В случае, если параметры соответствуют всем нормам и требованиям и подтверждается низкое сопротивление контура, то можно зарывать траншею. Делается это однородным грунтом, без щебня и мусора. Подключать заземление к щитку следует не параллельно, а отдельно каждую техническую единицу.

Есть еще один способ проверить сопротивление без вызова специалиста. Для этого достаточно иметь лампу, мощность которой не меньше 100 Вт. Источник света одним контактом подсоединяется к системе, а вторым – к фазе. Если треугольник установлен правильно, то лампочка будет гореть ярко. Если же она светит тускло, значит контакты между заземлителями слабые и стыки нужно будет переделывать. Если свет вообще не горит, то треугольник установлен неправильно. В этом случае следует проверить саму схему и посмотреть где была допущена ошибка.

На видео ниже наглядно показывается, как собрать заземляющий контур треугольной формы:

Вот и все, что хотелось вам рассказать о том, как сделать заземление треугольником своими руками. Надеемся, предоставленные схемы, фото и инструкция по монтажу были для вас полезными!

Будет полезно прочитать:

  • Прокладка кабеля под землей
  • Назначение главной заземляющей шины
  • Как сделать систему уравнивания потенциалов в ванной

Страница не найдена

Правительство США откроет прием заявок на участие в лотерее грин-карт

Можно ли уехать из России после объявления о частичной мобилизации

Как женщина полгода перечисляла племяннику деньги, а потом решила их вернуть

Транспортный налог 2022: сроки и способы оплаты

Всем интересно

См. все

Дневники трат

Инвестиции для начинающих

Финансовая подушка

Льготы от государства

Как снять квартиру

Как погасить кредит

Дневники трат

Инвестиции для начинающих

Финансовая подушка

Льготы от государства

Как снять квартиру

Как погасить кредит

См. все

«Думала о том, что уже не выдерживаю»: как я похудела на 20 кг за 5 месяцев

Как пересечь границу России по земле и какая обстановка на погранпунктах

Как должна приходить повестка на мобилизацию

15 хороших российских марок верхней одежды

Как женщина пришла в банк за вкладом в 37 000 $, а ей ответили, что денег нет

Частичная мобилизация в России: как будет проходить, кто подпадает, кого не призовут

Студенты, ИТ-специалисты, многодетные родители: кто может получить отсрочку от мобилизации

Студентам и аспирантам дали отсрочку от мобилизации: кто имеет на нее право

Вышла iOS 16: что нового и ради чего стоит обновиться

В «Телеграме» распространяют «списки частичной мобилизации»: почему не стоит им верить

Работа, ипотека и семья: вопросы, о которых стоит подумать из-за частичной мобилизации

Правила въезда в Таиланд для россиян в 2022 году

Лучшее за полгода

См. все

Как пересечь границу России по земле и какая обстановка на погранпунктах

Транспортный налог 2022: сроки и способы оплаты

15 хороших российских марок верхней одежды

В России началась частичная мобилизация

Студентам и аспирантам дали отсрочку от мобилизации: кто имеет на нее право

Пишут, что повестку о частичной мобилизации могут прислать через госуслуги: как на самом деле

Могут ли мобилизовать в армию без военного билета?

Частичная мобилизация в России: как будет проходить, кто подпадает, кого не призовут

Как правильно посадить и спилить дерево на своем участке

Как пользоваться нейросетью для генерации рисунков Midjourney: правильно составляем запрос

Правительство США откроет прием заявок на участие в лотерее грин-карт

Как я получил две банковские карты в Казахстане

Правила въезда в Таиланд для россиян в 2022 году

Как стать почетным донором крови

Работа, ипотека и семья: вопросы, о которых стоит подумать из-за частичной мобилизации

Как должна приходить повестка на мобилизацию

Как оплачивается больничный и как его рассчитать

Бронь и сохранение рабочих мест: трудовые гарантии для мобилизованных

В «Телеграме» распространяют «списки частичной мобилизации»: почему не стоит им верить

Что такое гипотиреоз и как я с ним живу уже 3 года

Как я перестала удалять волосы на теле и сколько на этом экономлю

Как теперь заказывать товары в Россию из-за рубежа: 4 доступных способа

Студенты, ИТ-специалисты, многодетные родители: кто может получить отсрочку от мобилизации

Можно ли уехать из России после объявления о частичной мобилизации

Как женщина пришла в банк за вкладом в 37 000 $, а ей ответили, что денег нет

Курсы помогут

См. все

Озеленить дом

Победить выгорание

Выбрать квартиру

Улучшить жизнь с помощью «Экселя»

Заработать на акциях

Начать инвестировать

Разобраться в благотворительности

Путешествовать безопасно

Зарабатывать на кредитке

Не прогадать с ипотекой

Защититься от мошенников

Не разориться на здоровье

Сортировать мусор

Рулить тачкой

Завести собаку

Быть самозанятым

Жить в России

Заземление треугольником: схема, размеры, этапы монтажа

Некоторые задаются вопросом, нужно ли делать заземление в частном доме? По нормам ГОСТ, СНиП и ПУЭ требуется сделать отвод, который защитит и защитит человека от поражения электрическим током. Поэтому при строительстве частного дома следует в первую очередь подключить такую ​​систему. Самая удобная и распространенная конфигурация – равносторонний треугольник – это металлическая конструкция, которая забивается в землю с помощью шпилек. Расстояние между штифтами должно быть одинаковым. Размеры зависят от почвы, в которой он будет находиться. Стержни образуют контур из арматуры, труб или стальных уголков. Их форма должна быть удобной, чтобы их можно было легко вбить в землю. В этой статье мы подробно расскажем о том, как сделать заземление треугольником в частном доме.

  • Преимущество треугольного контура
  • Этапы установки

Преимущество треугольного контура

Какое преимущество имеет треугольник перед формой полосы? Он заключается в том, что такая конструкция занимает меньшую площадь, соответственно земляных работ будет значительно меньше. Да и соединить штыри в яме гораздо проще, чем в узкой и длинной траншее. Однако самым главным достоинством треугольного заземления является надежное функционирование защиты, так как при повреждении металлической перемычки между электродами заземляющее устройство все равно будет работать (с другой стороны).

Высота каждого заземляющего электрода имеет определенные стандарты и составляет от 2 до 3 метров. Форма расположения электродов в земле – равнобедренный треугольник, расстояние между которыми должно быть не менее 1,2 м, оптимальная длина – длина каждого заземлителя (т.е. 2-3 метра). Для получения хорошего контактного соединения используется металлическая пластина, которая накладывается сваркой. Для вывода заземления из цепи в дом рекомендуется использовать шину из того же металла или стальной провод подходящего сечения. Размеры уголка должны быть не менее 50х50 мм.

Этапы установки

Сделать заземление треугольником можно по следующей пошаговой инструкции:

  1. В выбранном месте отмечаем места закапывания вертикальных электродов. Затем нужно вырыть траншею глубиной до одного метра. Глубина должна быть ниже промерзания земли. Линии построения должны образовывать треугольник, длина стороны которого указана в расчетах.
  2. Затем нужно вырыть траншею от конструкции до силового щита. Угол контура, к которому будет присоединена заслонка, является ближайшим. Это сделано для экономии материалов.
  3. Далее необходимо забить электроды в землю, оставив над землей 20 см.
  4. Используя стальную полосу, нужно сделать замкнутую систему. Он приваривается к электродам и образует треугольник.
  5. От ближайшей точки полоса прокладывается к силовому щиту и выводится на стену.
  6. Для приваривания болта к выступу к шкафу его резьба должна быть наружу. Это означает, что шляпка болта будет приварена. Для подключения заземления к щитку в доме важно заранее просверлить в стене отверстие для заземляющего кабеля.
  7. С помощью гайки кабель заземления соединяется с болтом. После этого необходимо обработать места сварки и стыков специальными веществами от коррозии и герметиком.

Инструкция в картинках следующая:

Завершающим этапом установки заземлителя своими руками будет проверка сопротивления заземления. Для этого нужно иметь специальный электрический прибор, называемый омметром. Но так как стоит такое устройство недешево, то лучше пригласить специалиста из энергоуправления. Специалисту необходимо провести замеры и внести данные в паспорт схемы заземлителя.

Важно проверять в сухую погоду, так как атмосферная влага может давать погрешности измерения. Номинальное сопротивление шлейфа не должно превышать 4 Ом для сети 220 вольт. Если сопротивление превышает этот показатель, то необходимо улучшить заземление. Для этого добавьте еще один заземлитель или сделайте конструкцию в виде ромба.

Если параметры соответствуют всем нормам и требованиям и подтверждено низкое сопротивление цепи, то можно закапывать траншею. Делается это при однородном грунте, без щебня и мусора. Заземление не должно подключаться к щитку не параллельно, а отдельно для каждого технического узла.

Есть еще один способ проверить устойчивость без вызова специалиста. Для этого достаточно иметь лампу, мощность которой не менее 100 Вт. Источник света подключается к системе одним контактом, а вторым к фазе. Если треугольник установлен правильно, свет будет ярким. Если он светит тускло, то контакты между заземлителями слабые и соединения нужно будет переделывать. Если лампочка вообще не горит, значит треугольник установлен неправильно. В этом случае следует проверить саму схему и посмотреть, где была допущена ошибка.

На видео ниже наглядно показано, как собрать заземляющий контур треугольной формы:

Вот и все, что я хотел вам рассказать о том, как сделать заземляющий треугольник своими руками. Надеемся, что предоставленные схемы, фото и инструкция по установке были вам полезны!

Будет полезно прочитать:

  • Прокладка кабеля под землей
  • Назначение главной шины заземления
  • Как сделать систему уравнивания потенциалов в ванной

Опубликовано:

12.2016 Обновлено: 06.09.2019 Пока без коментариев

Страница информации о контуре заземления

3-фазное распределение

Наиболее распространенный способ распределения высокой мощности по зданию — 3-фазный. система. Преимущество этой трехфазной системы в том, что она экономит медную проводку. и очень подходит для привода мощных электродвигателей. Проводка спроектирован так, что необходимо, чтобы мощность, принимаемая от каждой фазы, быть примерно равным. Это делается путем подключения всех нагрузок большой мощности к все три фазы и распределение всех меньших нагрузок в конечном итоге на эти три фазы.

Трехфазное питание имеет три «горячих» провода, 120 градусов от фазы друг с другом. Они обычно используются для больших двигателей. потому что он более «эффективен», обеспечивает немного больший пусковой момент, и потому, что двигатели проще и, следовательно, дешевле.

3-х фазная проводка обычно используется в электрораспределении, потому что мощность может быть проводится с немного меньшим количеством меди, чем с одной фазой распределение (особенно когда нагрузка хорошо сбалансирована).

Питание поступает от энергокомпании через 4-х токовые несущие провода: 3 фазных провода и нулевой провод. Если ток точно совпадают во всех фазах, ток в нейтральном проводе отсутствует. Нейтральный провод подключается к земле здания в центральной сети. распределительный щит, где находится главная шина заземления здания.

От главного центрального распределительного щита идет 5 проводов к субпанелям. 4 токоведущих провода — это 3 фазных провода и нейтраль провода. Защитное заземление представляет собой тонкий провод, который также идет к центральному заземляющая шина в виде нейтрального провода. Разница нейтрали и безопасности заземляющих проводов является то, что нейтральный провод пропускает ток при нормальной работе. (разница токов, взятых из каждой фазы), но защитное заземление не проводят ток при нормальной работе. Это разделение гарантирует, что в при нормальной работе весь провод защитного заземления находится в потенциале заземления здания. Эта 5-проводная система проводки в основном хороша и используется в большинстве зданий и мест, где контуры заземления могут быть проблемой.

Все распределение трехфазного напряжения внутри здания должно быть выполнено с использованием 5-проводной системы, чтобы избежать потенциала заземления проблемы с разницей. Распределение 1-фазной мощности должно быть сделано с использованием 3-проводной системы. Провода защитного заземления должны быть взаимосвязаны звездой или деревом, как мода.

Трехфазное распределение в Европе

Трехфазное распределение очень распространено в больших домах. (офисы, магазины, фабрики и т. д.), где потребляется много энергии и большие моторы вполне возможно присутствуют. В Финляндии и во многих других странах 3-фазное распределение (230 В от фазы к земле) и 400В от фазы к фазе) очень распространен даже в небольшие дома (типичный дом в Финляндии имеет трехфазное питание 3x25A).

Трехфазное питание чаще всего используется в постоянно подключенных электрических сетях. оборудование, такое как электрические печи и большие двигатели. В обычном жилом дома нет обычных розеток для 3-х фазного питания. В местах, где есть необходимость в питании оборудования, которое потребляет больше мощность, чем та, что имеется в одной сетевой розетке, обычно Доступны 3-фазные разъемы. Примеры таких мест: строительные площадки, фабрики, места, где большие электроинструменты используются и в развлекательных заведениях (для большой акустической системы и освещения). Наиболее распространенная трехфазная розетка, которую вы можете увидеть, это 16 ампер, 3 фазы, 400 В. (напряжение между фазами) розетка с круглым красным разъемом CEE 17. Другие популярные модели этот же круглый красный разъем рассчитан на 32А, 63А и 125А.

Трехфазное распределение в США

Скорее всего, вы столкнетесь с трехфазной цепью, которая показывает 110 вольт между любым горячим и массой и 208 вольт между любые две горячие точки. Эти 3-фазные распределения обычно используются в место, где есть большие двигатели или иное большое потребление электричества. Примерами таких мест являются фабрики, большие магазины, большие офисные дома и подобные здания.

Получить трехфазное питание в вашем домашнем доме в США может быть смехотворно дорого или невозможно. Жилые дома обычно подключаются с использованием «обычной проводки 220/110», где есть два провода под напряжением 110В (180 градусов по фазе друг с другом) и они имеют общий нейтральный провод. Обычные электрические розетки это провода между одним проводом под напряжением 110В и общим нулевым проводом. Некоторые сильноточные нагрузки (кондиционер воздуха и т. д.) подключены между двумя фазными проводами, чтобы они получали полное напряжение 220 В.

Розетки с заземлением

Хотя изначально вы можете предположить, что трехштырьковые шнуры по своей сути лучше, из-за их способности вводить несколько заземлений в аудиосистему, на самом деле они еще больше усложняют проблемы с заземлением. Трехштырьковые заземленные розетки лучше для электробезопасности. Заземленные розетки они также хороши, когда электрическое распределение и аудио проводка хорошо спроектирована и построена.

Трехпроводная система, которую видит пользователь, фактически получена из трех фазовое распределение, в котором используется 5-проводная система. В 5-проводной системе есть 3 провода под напряжением, 1 нулевой провод и 1 провод заземления. обычная 3-проводная розетка использует только один из 3 горячих проводов.

Типичная настенная розетка в офисе имеет три электрических разъема. «горячий», «нейтральный» и «заземляющий» провода. Вся оргтехника требует работают только горячие и нейтральные провода. Третий или заземляющий провод соединены с открытыми металлическими частями оборудования. В рамках здания заземляющие соединения всех электрических розеток соединены друг с другом и подключены к водопроводу. Этот гарантирует, что все электрооборудование с открытыми металлическими частями имеет эти части, электрически соединенные друг с другом и с открытыми металлическими приспособлениями в здании, таких как водопроводные приборы.

Горячие и нейтральные провода взаимозаменяемы в зависимости от оборудования. обеспокоенный. Оба провода силовые. Один из силовых агрегатов провода заземлены из соображений безопасности.

Заземленное оборудование

Заземленное оборудование, подключенное к сетевому напряжению, имеет три провода, идущие к оборудованию: под напряжением, нейтраль и земля. Провод под напряжением — это один из фазных проводов трехфазной распределительной сети. системы. Нейтральный и заземляющий провода такие же, как и при трехфазном распределении. системы. Нагрузка оборудования подключается между токоведущим и нулевым проводами. как на картинке ниже:

Здесь два верхних провода — это активный и нейтральный провода. Нет большая разница, какой из них живой, а какой нейтральный потому что современное оборудование спроектировано так, что это не имеет значения. В некоторых странах разъем питания устроен так, что вы всегда знаете, какой провод живой, а какой нейтральный. В некоторых странах (например Финляндия) разъем питания устроен так, что его можно ставить к разъему двумя способами.

Третий провод (самый нижний) — это провод заземления. Заземляющий провод идет к металлическому корпусу оборудования и служит для обеспечения безопасности пользователя. Когда металлический корпус плотно соединен с землей через заземляющий провод тогда, если что-то не так в оборудовании (например, сломанный изолятор или утечка воды внутри оборудования) вы просто перегореть предохранитель вместо попадания смертельного напряжения на корпус.

Система заземления тщательно разработана, чтобы обеспечить безопасность пользователю. Это включает в себя цветовую маркировку, которую заземляющий провод никогда не смешивается с любым другим проводом (в настоящее время провод защитного заземления должен всегда быть желто-зеленого цвета в Европе). Электрические разъемы должны быть сконструированы таким образом, чтобы защитное заземление подключается перед другими контактами и отключается последним. При проводке провод защитного заземления к разъемам провод к нему должен быть немного длиннее, чем то, что идет к другим контактам, так что, если кабель последний, который теряет соединение,

Разъемы, используемые в заземленном оборудовании

Сетевой разъем США

Шнур питания, используемый в большинстве современных электронных устройств, имеет трехконтактная вилка (NEMA 5-15). В разъеме предусмотрено место для двух плоских контактов питания. для токоведущих и нулевых проводов, а третий круглый штырь заземлен. Типичная сетевая розетка в США в настоящее время представляет собой заземленную розетку на 15 А. Правильно установленная розетка всегда должна быть вертикально с заземляющим контактом. под двумя параллельными прорезями для лезвий.

Существует также версия сетевого разъема на 20 А, которая используется в некоторое тяжелое оборудование, где 15 А от 120 В недостаточно.

Многие новостройки в США оборудованы «Изолированным заземлением». сосуды. Они обычно узнаваемы, потому что они яркие оранжевый и имеют треугольник, отмеченный на лице. В основном эти розетки имеют отдельный «зеленый провод» заземления оборудования, а провод возвращается непосредственно к панели автоматического выключателя, не связано с чем-либо еще. Изолированные заземляющие розетки устанавливаются в надежда на то, что электрические помехи, создаваемые в здании или другими части оборудования, не будут мешать работе деликатного компьютера подключенное к ним оборудование.

Черный (горячий) провод идет к латунному или медному винту, который подключен к правому (меньшему) разъему. Белый (нейтральный) провод идет к серебряному или хромированному винту, который подключен к левому (большему) разъему. Неизолированный провод (земля) идет к зеленому винту для отдельного пути заземления. Эти соединения всегда должны выполняться квалифицированным электриком!

Разъем МЭК

Разъем IEC — это стандартный международный сетевой разъем, используемый в оборудовании. такие как компьютеры, принтеры, факсимильные аппараты и многие другие заземленные устройства, которые иметь съемный шнур питания. Один и тот же разъем используется как на 120 В, так и на оборудование 230В. Разъем может работать с напряжением до 250 В и током до 10А.

ШУКО

Финляндия, Швеция, Германия и многие другие европейские страны используют сетевой разъем SCHUKO (CEE 7/7) в заземленном оборудовании. Соединитель предусмотрены два штыря для проведения токоведущих и нулевых проводов (ток до 16 А).

Заземление чаще всего выполняется с помощью небольших оголенных металлических частей. по бокам на коннекторе (можно увидеть рядом с темпом там, где выходит провод, и еще один на противоположной стороне). Там также отверстие для отдельного штыря заземления, используемого в некоторых странах.

Сетевой разъем с заземлением для Великобритании

Возможно, самая распространенная электрическая розетка, используемая во всем мире. представляет собой 3-контактный сетевой разъем в британском стиле (BS 1363). Этот разъем используется в Великобритании, Ирландии и большинстве стран мира. стран, входивших когда-то в состав Британской империи. Это делает этот сетевой разъем может быть вилкой, которая используется в большинстве стран.

Этот соединитель сконструирован таким образом, что его можно установить только в стену. с одной стороны, чтобы всегда знать, какой штифт какой. Полностью металлический контакт (вверху на картинке) является контактом заземления. Те булавки, часть которых оскорбленными являются живые и нейтральные контакты. Особенностью электропроводки, используемой в Великобритании, является наличие предохранителя. находится внутри сетевой вилки. Размер этого предохранителя должен защищать провод оборудования от перегрева в случае короткого замыкания (размер предохранителя определяется размером провода оборудования), потому что главный предохранитель, питающий многие электрические розетки, обычно довольно большие (до 30А). Максимальный ток, который можно снять с одного розетка 13А.

Незаземленное оборудование

Много мелкой бытовой электроники и светового оборудования, предназначенных для использовать внутри дома, не использовать заземление. Это оборудование построено используя двойную изоляцию или изолирующий кожух, чтобы исключить опасность таким образом предотвращается поражение электрическим током. Незаземленное подключение к сети нужны только живые и нейтральные провода.

Соединители, используемые в незаземленном оборудовании

Самый распространенный разъем в малой электронике в Европе так называемый разъем EURO и стандартизирован в EN 50 075. Этот разъем разработан таким образом, что его можно использовать в большинстве стран Европы. Сетевые разъемы EURO обычно рассчитаны на силу тока всего 2,5 ампера. Обычно разъем представляет собой формованную вилку, которая постоянно подключена. к кабелю и вилке можно купить только вместе с кабелем.

Сетевая вилка, используемая в США

Незаземленная вилка довольно часто используется при слабом освещении и бытовая электроника, такая как телевизоры, видеомагнитофоны и т. д.

В настоящее время многие устройства с двумя контактами имеют один контакт шире, чем Другой. Это для того, чтобы устройство могло полагаться (не гарантируется!) на одном конкретном проводе нейтральном, а другом горячем. Это особенно выгодно в светильниках, где корпус должен быть нейтральным (безопасность) или другими устройствами, которые хотят иметь приблизительную привязку к земле (например, некоторые радиостанции).

Устанавливаются многие телевизионные и стереокомпоненты, а также бытовая техника. с поляризованными вилками, имеющими более широкую лопатку для нулевого провода. В некоторых устройствах «шунтирующий конденсатор», который подключается между белым (нейтральный) провод и заземление шасси оборудования. Конденсатор предлагает относительно низкий импеданс на высоких частотах (например, генерируемые радиостанциями и радиостанциями CB) тем самым обеспечив им «короткий путь» к земле, чтобы для устранения этого типа помех и предлагает высокий импеданс к низким частотам (через него проходит не так много сетевого тока, поэтому не представляет значительной опасности поражения электрическим током). Нейтральный провод не очень хорошо заземляет радиочастоты, поэтому это соединение может создать больше проблем, чем решить. Иногда конденсатор связи от нейтрали к корпусу может быть до 0,1 мкФ а если нейтраль и под напряжением по какой-то причине поменялись местами, вы можете получить более 4 мА тока, протекающего к кейс с оборудованием. Такое расположение, при котором активные и нейтральные провода обращаться по-разному внутри оборудования, не было рекомендовано международным правила техники безопасности в течение длительного времени, но это разрешено в США.

Если вы определили, что у вас есть горячее шасси с системой, подключенной таким образом, решение состоит в том, чтобы просто переверните вилку (если можете). Переворачивание вилки может иногда решают проблемы с помехами. В некоторых случаях в бестрансформаторных потребительских приемниках, где случай был подключен к нейтральной стороне поляризованной вилки переменного тока через 0,1 мкф конденсатор. Поскольку в сети нейтраль заземлена, может создать небольшой потенциал между корпусом усилителя и (растянутой) сетью земля.
