Коллектор горячей и холодной воды: Что такое коллектор водоснабжения и для чего его используют?

Содержание

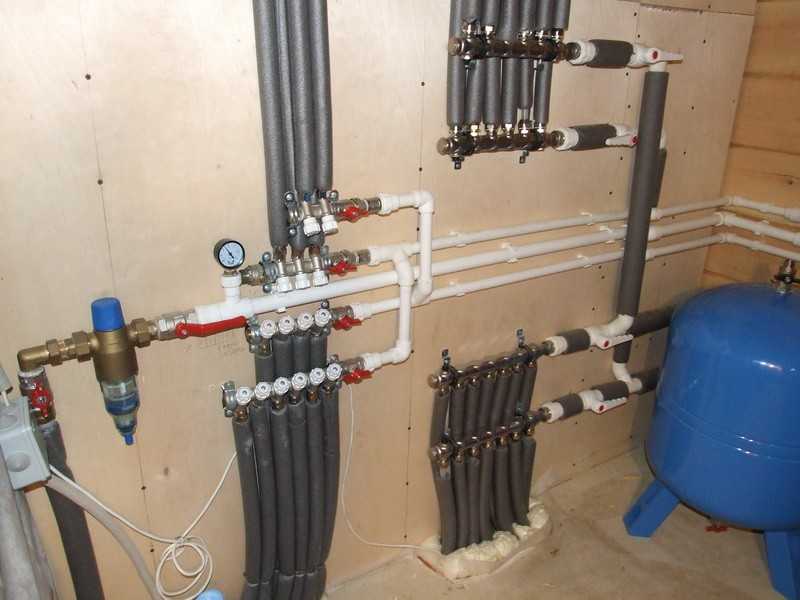

Водопроводный коллектор. Все о видах, монтаже и подключении гребенок для водоснабжения в коллекторы

Гребенка — это распределительное устройство, которое используют при монтаже отопительных систем, водоснабжения и при подключении теплых полов. Конструкция гребенки позволяет равномерно распределять тепловые потоки по всей площади помещения. Разберем подробнее, для чего нужна гребенка в системе водоснабжения, как ее подобрать и установить.

Назначение гребенки

При прокладке водопровода в старых домах использовался магистральный принцип. Трубы подключались к основной ветке поочередно, поэтому жильцы старого жилого фонда до сих пор страдают от неравномерного распределения давления и температуры. В водопроводах традиционно применялась тройниковая разводка на резьбе или сварке. Тройник не мог обеспечить стабильный напор при включении нескольких точек, для чего и нужна гребенка в системе водоснабжения.

Разводка с помощью коллекторов или гребенок для водоснабжения far лишена таких недостатков. Трубы подключаются к магистрали параллельно. При подключении гребенки холодной или горячей воды даже заполнение бассейна никак не повлияет на водоснабжение соседних квартир.

Распределительная гребенка для водоснабжения выравнивает давление в сети, предотвращает гидроудары и резкое изменение напора. В современных домах разводящие коллекторы устанавливают на горячий и холодный водопровод. С помощью коллектора гребенки создается независимая система водоснабжения для каждой квартиры, кроме этого можно:

к каждому прибору в квартире подвести водопроводную трубу;
гарантировать независимую друг от друга работу всех сантехнических приборов.

Для оптимального результата рекомендуется установить коллекторы гребенки на горячее и холодное водоснабжение. На выходе каждой трубы устанавливается кран, с помощью которого можно быстро остановить подачу воды на любой прибор. Это свойство пригодится при поломке крана или сливного бачка.

Виды гребенок

Водопроводные гребенки различаются по:

степени навороченности;
материалу;
числу отводов,
межосевым расстоянием отводов (36 — 100 мм).

Так, гребенки для водоснабжения far могут изготавливаться из:

меди;
стали;
латуни;
силумина;
полипропилена.

Конструкция элементарной распределительной гребенки для водоснабжения проста: это труба с несколькими выходами. Количество выходов может быть от 2 до 4. Такой коллектор рассчитан только для разводки потоков воды и его несложно собрать самостоятельно.

Есть сложные модели гребенок для водоснабжения far с шаровыми кранами и с запорной регулировочной арматурой обязательно на каждый отвод. Краны работают только в двух положениях: включено и выключено, а запорная аппаратура позволяет изменить интенсивность потока. По мнению потребителей, второй вариант удобнее. Наиболее навороченные модели оснащаются механическими или электронными датчиками и рассчитаны на работу в системах отопления и горячего водоснабжения.

Если сантехнических приборов в доме больше 4, вместе соединяют несколько коллекторов. Большое удобство использования такой разводки в возможности оборудовать скрытый водопровод. Гребенка стабилизирует поток воды, понижается вероятность прорыва водопровода.

Выбор гребенки

Подбирая коллектор гребенку водоснабжения, следует уточнить некоторые параметры:

предельное давление, возможное для этой модели;
пропускную способность коллектора;
возможность дополнительного подсоединения приборов.

Распределительные гребенки для холодного водоснабжения производятся с синими кранами, для горячей — с красными. Это удобно при монтаже и эксплуатации.

Установка гребенки

Распределительный коллектор подключается к стояку и далее от нее протягиваются трубы к сантехническому оборудованию. Как правило, в коллектор отопления устанавливают по две гребенки: на подачу и обратку. В сети водоснабжения монтируют по одной гребенке на холодную и горячую воду.

Монтаж гребенки водоснабжения настолько прост, что не рассматривается сантехниками, как отдельный процесс, а лишь как промежуточный этап в создании системы водоснабжения.

Конструкция рассчитана на любые проблемы монтажа гребенки водоснабжения и предусматривает:

наличие креплений для установки в монтажном ящике или непосредственно на стене;
возможность осуществления экспресс-монтажа без дополнительной гидроизоляции;
оптимальные гидравлические показатели;
возможность подключения счетчиков тепла;
сопротивление коррозии.

При установке следует выдерживать равные расстояния между коллектором и каждым отопительным прибором. Иначе на самых продолжительных отрезках сформируется избыточное давление. Каждый предыдущий отрезок трубы до радиатора отрезается в 2 раза короче последующего.

Как правило, под гребенку оборудуется отдельная ниша, расположенная в стене невысоко над чистовым полом. Гребенки водоснабжения подключают только в сухой кладовке или коридоре. Если место видное, под коллектор изготавливают шкаф — ящик из листового металла с дверцей и техническими отверстиями. В ящике оборудуются крепежи для гребенки. Шкаф можно сделать самому, используя клепку или сварку.

Если коллектор размещается в кладовке, можно обойтись без шкафа. Гребенки навешиваются на стену, на специальные кронштейны. Крепления подбирают в зависимости от размеров гребенки.

Изготовление гребенки своими руками

Хотя экономически это не слишком оправдано, имея необходимый инструмент и много терпения, можно сделать полипропиленовую гребенку самостоятельно. Для этого понадобятся следующие материалы:

ножовка и паяльник для полипропилена;
куски полипропиленовой трубы диаметра 25 и 32 мм;
тройники 32х25х32;
заглушки под 32-ой диаметр;
муфты с резьбой внутри 32:1 дюйм и 25:3\4;
муфты с резьбой снаружи 25:3\4;
герметик;
шаровые краны;
воздухоудалитель.

Можно обойтись без воздухоудалителя. Но обязательно с обоих концов нужно оставить место для подключения к гребенке водоснабжения дополнительных устройств в будущем. Во время сварки важно «на глазок» проверять качество швов, чтобы не допустить полностью заваренные элементы.

Видеоролик о том, как самостоятельно сделать и установить распределительную гребенку для холодной воды:

Коллектор для воды (гребенка) можно использовать в системах холодного водоснабжения (для холодной воды), горячего водоснабжения
(для горячей воды) и отопления. Понятие «коллектор для воды» и «гребенка для воды» одинаковые.

Коллектор для воды служит для распределения поступающей воды из основной трубы по отдельным контурам: ванная комната, туалет, смеситель, радиаторы отопления, душевая и т.д. Если в будущем в одном из контуров необходимо будет сделать какую-то замену или ремонт, то просто закрывается кран на этом контуре и вода к нему больше не будет поступать, при этом в других контурах поступление воды не прекращается. Поэтому разводка воды при помощи коллекторов имеет преимущество перед разводкой воды при помощи тройников.

Коллектор для воды — возможные материалы

латунный коллектор для воды;
никелированный коллектор для воды

Латунный и никелированный коллектор для воды можно использовать с любым материалом: сшитый полиэтилен, металлопласт, полипропилен, медь, пнд.

Все эти трубы соединяются с коллекторами с помощью фитингов: евроконус (резьбозажимное соединение), накидная гайка, муфта с внутренней резьбой, муфта с внешней резьбой.

Коллектор для воды — возможности регулировки

коллекторы с шаровыми кранами:
коллекторы с вентильными кранами;
коллекторы без кранов.

Коллектор для воды с шаровыми кранами служит только для открытия или перекрытия поступающей воды в отдельный контур. С помощью коллектора для воды с вентильными кранами можно регулировать количество поступающей воды в каждый контур, и это имеет свое преимущество в определённых ситуациях.

Размеры коллектора для воды

Распределительный коллектор для воды бывает следующих размеров: 3/4″ x 1/2″; 3/4″ x 3/4″; 1” x 3/4″; 1” x 1/2″.

Краны или вентили выполняются в двух цветах для обозначения подающей воды: синий (холодная вода) и красный (горячая вода и отопления).

Выходы у коллекторов бывают под прокладку, под метрическую резьбу (М), а также под евроконус (EK). При этом прежде чем покупать коллектор под евроконус (К) одной фирмы, а евроконус другой, надо убедиться, что они будут подходить друг другу.

По количеству выходов коллектор с шаровыми кранами и с вентильными кранами бывает на: 2 (два) выхода, на 3 (три) выхода, на 4 (четыре) выхода. Если вам нужно коллектор для воды на 5 (пять) выходов, то вам необходимо соединить коллектор на 3 и на 2 выхода.

По количеству выходов коллектор для воды без кранов (болванка) бывает от 1 до 12 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12), но тоже при необходимости их можно между собой наращивать.

Выхода (“соски” в простонародье) у коллекторов бывают как с внешней, так и с внутренней резьбой.

Коллекторы для воды производятся в основном проходными. Проходной коллектор для воды делается для удобства монтажа, так как никто заранее не знает с какой стороны в вашей разводке будет поступать вода. Для того чтобы заблокировать второй выход, понадобиться простая латунная заглушка с внутренней или с внешней резьбой соответствующая размеру коллектора.

Одной из задач системы водоснабжения дома является правильное распределение воды между потребителями. Для этого применяются коллекторы.

Коллекторы для воды предназначены для:

выравнивания давления воды во всех точках водоразбора;
исключения гидроударов в системе;
исключения резких колебаний температуры воды при открытии нескольких кранов.

Конструкция коллекторов для воды

Коллекторы для воды представляют собой трубу с отводами. Обычно выпускаются коллекторы на 2-4 отвода. Если требуется запитать большее количество точек, можно набрать коллектор с нужным числом отводов из нескольких коллекторов.

Каждый отвод может быть оснащен шаровым краном или регулирующим вентилем. Шаровый кран позволяет полностью отключать линию трубопровода от основной. При необходимости ремонта какого-либо узла не нужно перекрывать воду на весь дом — достаточно закрыть нужный кран.

Вентили, установленные на коллекторе, позволяют регулировать подачу воды в каждую линию.

Коллекторы применяются как для холодной воды, так и горячей. При этом можно выбрать коллекторы разных цветов: синего для холодной воды, красного — для горячей.

Для изготовления коллекторов применяются медь, латунь, силумин, сталь, нержавеющая сталь, полипропилен.

Коллектор можно крепить непосредственно к стене при помощи специальных хомутов. Или спрятать в коллекторный шкаф, который закроет от посторонних глаз коллектор и трубы.

Выбор коллектора для воды

При выборе коллектора для воды важно обратить внимание на следующие параметры:

давление, на которое рассчитан коллектор;
пропускная способность коллектора, т.е. максимальный расход воды;
возможность модернизации коллектора — может возникнуть необходимость увеличить количество потребителей воды или оснастить дополнительной арматурой.

купить коллектор для воды в Москве

Цена на коллекторы для воды в нашем интернет-магазине является демократичной и позволяет купить коллектор высокого качества без ущерба для бюджета семьи или сметы. Наши специалисты помогут подобрать коллектор под конкретные условия эксплуатации. К коллекторам предлагается большой выбор комплектующих — краны, вентили, клапаны, фильтры.

Большинство хозяев частных владений и квартир, имеющих центральную разводку труб, сталкиваются с проблемами напора в водопроводных линиях, появляющихся при единовременной работе некоторых сантехнических точек. По большей части при постройке в целях экономии сырья и объемов работ в помещениях старого образца раньше применялась методичная прокладка стояков, что послужило началом такого рода трудностей. Чтобы решить эту ситуацию, следует выполнить смену последовательной разводки труб на коллектор для воды.

Чем полезна такая установка

Такое устройство довольно сложное с инженерной точки зрения, однако оно обладает отличной прочностью, удобством, надежностью, предоставляя жильцам комфорт в эксплуатации разных приборов. При распределительной разводке выравнивается давление в стояках, что дает возможность избежать неудобств — внезапного изменения температуры жидкости в душевой при параллельном включении другого сантехнического оборудования (к примеру, смывание унитаза). Для снижения воздействия прерывистого впуска воды коллекторная разводка труб осуществляется в системах холодного и горячего водоснабжения. Ко всем шлангам подсоединено по одному распределителю — они пропускают жидкость по специальным стоякам.

Коллектор для воды — гребенка

Распределительный трубопровод является шлангом немаленького диаметра, который имеет несколько выпускных проемов. Его устанавливают в систему подачи горячей и холодной жидкости. Такая установка обладает запорной арматурой на всех отводах: это могут быть регулирующие механизмы и шаровые краны (посредством их перекрывают и открывают главный кран). Первый вариант более удобный и выгодный.

Распределительный коллектор для воды имеет кран, с помощью которого при надобности можно будет закрыть доступ жидкости к каждому устройству, а не при помощи клапана, находящегося на входе в помещение, как это обычно сделано при методичной разводке стояков. Еще эти коллекторы называются гребенками. Можно заметить, что для понижения воздействия на прерывистость водозабора при распределительной разводке труб используют гребенки.

Что необходимо для нормальной работы прибора

При последовательной конструкции коллектора требуется полностью перекрывать отдельный вентиль, как правило, расположенный возле входа в квартиру либо в подвале. Для того чтобы хорошо работала гребенка для воды (распределительный коллектор), нужен монтаж таких установок, как:

счетчики;
водоочистительные фильтры;
барометры.

Описание детали

Так как гребенки эксплуатируют в системах холодной и горячей подачи воды, для удобства в различии они производятся двух окрасов. В будущем коллекторы существенно упрощают жизнь жильцам, а также сантехнику, выполняющему обслуживание. Распределители выпускаются нескольких видов: на 2, 3 либо 4 отводки. Если нужно установить трубопровод на 5 отводов, тогда надо будет покупать коллектор для воды на 2 и 3 отвода, а потом объединить их между собой.

Такие гребенки оборудованы запорной арматурой на все отводки: одни модели на отводах имеют шаровые краны, а другие производители монтируют регулируемый запорный каркас. В первом случае есть возможность лишь открывать или закрывать отводку, потому что у краников хорошо продуманы только две действующих позиции, во втором допустимо настраивать впуск жидкости, поворачивая ручки крана в любую сторону.

С точки зрения практики установка распределителя с регулировочным запорным каркасом считается гораздо предпочтительнее для потребителя. Отводы трубопровода обычно неразборочные, то есть если выйдет из строя один из краников, тогда гребенка для воды (распределительный коллектор) должна будет поменяться на новую.

Преимущества и недостатки

Применение такого распределителя в сравнении с традиционными тройниковым и последовательным методами создания водоснабжения имеет много преимуществ, среди которых:

Регулировка напора воды в стояках.
Надежность и практичность эксплуатации.
Отсутствие перепадов температуры при синхронной работе нескольких установок.
Возможность организовать «невидимый» коллектор для воды.
Отдельность каждого подключения — это позволяет при надобности заблокировать определенную линию, не нарушая функции всей системы.
Осуществимость контроля и регулировки технических норм подключенных конструкций (к примеру, у разводок для теплых покрытий).

Все трубопроводы отличаются хорошими гидравлическими характеристиками, не предрасположены к формированию коррозионных процессов и дают возможность выполнять установку без специальной прокладки.

К минусам же можно отнести высокую цену как самого распределителя, так и отдельных деталей к нему: стояков, фитингов, клапанов, а также некую тяжеловесность устройства. Но все-таки это не должно быть преградой тому, чтобы приобрести такое полезное оборудование, как коллектор для воды.

Коллектор для теплого водяного пола представляет собой оборудование, обеспечивающее направление, регулировку и циркуляцию теплового носителя по всей отопительной системе пола. Основными конструктивными составляющими коллектора являются циркуляционный насос и регулирующий клапан. Первый осуществляет регулирование и циркуляцию теплоносителя, а второй выполняет подпитку горячей водой в соответствии с заданной температурой. Коллекторная группа для теплого пола также называется распределительными гребенками и постоянно поддерживает определенную температуру, установленную на терморегуляторе.

Виды

Обычно для теплого водяного пола используются следующие типы коллекторов:

Тепловой коллектор с тремя ходовыми смесительными клапанами – в таких устройствах горячая вода, которая поступает из котла, смешивается с холодной водой, идущей в обратную сторону, в результате чего достигается необходимая температура. Распределительный коллектор отопления такого вида считается универсальным, но его конструкция имеет ряд недостатков: риск раскрытия клапана и впуска в систему очень горячей воды, которая может привести к разрыву отопительных труб; минимальное смещение клапана может вызвать серьезное изменение температурного режима теплого пола. Но для масштабных отопительных систем такой коллектор будет идеальным решением.
Тепловой коллектор с двумя ходовыми питающими клапанами – смешивание холодной и горячей воды в таких устройствах идет постоянно, благодаря чему исключается возможность перегрева системы. Специалисты предпочитают именно такой регулирующий коллектор для использования в помещениях с площадью менее 200 кв. м. Клапаны в этих коллекторах имеют малую пропускную способность, что позволяет точно и аккуратно регулировать температурный режим.

Магазины «Леруа Мерлен» готовы предложить своим клиентом широкий выбор коллекторных групп для теплового пола от ведущих мировых производителей по доступным ценам. Определиться с выбором и купить коллектор поможет высококвалифицированный персонал торговой сети.

Распределительный коллектор для водоснабжения

Главная > Распределительный коллектор > Распределительный коллектор для водоснабжения

Устройство, которое предназначено для разводки водопроводных труб, называется распределительным коллектором. Гребенка выравнивает давление внутри трубопровода, и помогает рабочим жидкостям равномерно распределяться по площади всей системы.

Применяют гребенку для горячего и холодного водоснабжения, а также систем отопления. Это популярный агрегат, который используется сегодня не только в частной недвижимости, но на предприятиях, в том числе на фабриках, в магазинах и на складах.

По варианту своего функционирования гребенка может быть представлена в двух исполнениях – отсекающее устройство либо изделие регулируемого типа. В первом варианте чаще всего применяют шаровой кран¸ а во втором – кран-букса.

Особенности современных распределительных контуров

Приобретая гребенку для системы своего водопровода, покупатель может рассчитывать на стабилизацию давления в системе. Также благодаря изделию можно устранить проблему резких температурных колебаний в отапливаемых помещениях, ведь каждый отопительный прибор будет получать равное количество рабочей жидкости. Равномерное распределение тепла будет способствовать экономии, а значит приобретать распределительный коллектор для водоснабжения и отопления более чем выгодно.

Стоит отметить и тот факт, что установка коллектора позволяет перекрывать линию водоснабжения частично, например, в ванной комнате для ремонта сантехники не затрагивая другие узлы забора воды.

Какими бывают распределительные коллекторы для воды?

Производители часто изготавливают гребенки в разном цветовом исполнении. Для простоты применения коллектор может быть синим и красным, то есть отдельно для горячей и холодной воды.

Отличаются гребенки и количеством отводов, которое варьируется от 2-ух до 4-х. Распределительные коллекторы легко можно сочетать между собой, создавая, таким образом, масштабную конструкцию, предназначенную для подключения большого количества узлов.
Благодаря гребенке можно спрятать от посторонних глаз всю систему разводки. Но чтобы выполнить все без ошибок и лишних материальных затрат, желательно установить конструкцию еще на стадии возведения здания.

Как правильно выбрать распределительный коллектор для водоснабжения?

Чтобы не ошибиться при выборе гребенки, важно определиться с ее назначением. Современные изделия изготавливают из различных материалов, в том числе латуни, бронзы, нержавеющей стали и меди. Лучше всего остановить свой выбор на качественной продукции надежного производителя.

Перед тем как выбрать гребенку получите консультацию специалиста. Приобретайте товар только у проверенной фабрики, которая дорожит своей репутацией, предлагает гарантии качества и функционирует не первый год. Обратите внимание на цену, качественный коллектор не может стоить слишком дешево. Перед оплатой товара оцените весь ассортимент компании-продавца.

Обязательно учтите:

— Показатель пропускной способности гребенки.
— Параметры давления, которые являются оптимальными для того или иного агрегата.
— Возможность модернизации устройства.
— Срок эксплуатации и цену.

Если вы не уверены в своей компетенции и мало что знаете о нюансах разводки водопроводных/отопительных систем, лучше не ставить эксперименты и получить консультацию квалифицированного специалиста. Профессионал подберет оптимальный вариант, расскажет обо всех особенностях современных распределительных коллекторов и нюансах монтажа.

Гребенки по конструктивному исполнению могут быть простыми и сложными:

— Первый вариант лишен возможности управлять потоком воды. Гребенка этого образца стоит относительно недорого и имеет упрощенную конструкцию, состоящую из патрубка + 2 ответвления.
— Второй вариант часто дополнен вспомогательными устройствами. Это могут быть датчики для фиксации и определения давления в системе, запорная арматура, блоки автоматики. Сложные гребенки укомплектовываются датчиками температуры, которые могут быть электронными или механическими.

Установка гребенки: как не совершить ошибок при монтаже?

Распределительную гребенку установить не так-то просто, как может показаться на первый взгляд. Сегодня в интернете можно отыскать множество способов и советов, как сделать все быстро и просто, но насколько они эффективны и безопасны, сложно определить. Именно поэтому эксперты рекомендуют доверить монтаж коллектора для нормализации давления в системе только опытным мастерам. К тому же приобретать гребенку важно напрямую от производителя и с гарантиями качества.

Коллектор распределительного типа устанавливают в разных местах. Это может быть специальный шкаф, сделанный из металла или пластика, а также ниша в стене. Важно чтобы гребенка была установлена в помещении с низким показателем влажности (кладовая комната, коридор, другое подсобное помещение). Этот факт положительным образом отразиться на эксплуатационном периоде изделия, и обеспечит безотказное его функционирование на протяжении длительного периода времени.

Вакуумный трубчатый коллектор для солнечной системы горячего водоснабжения

Солнечные вакуумные трубчатые коллекторы для горячей воды

Вакуумный трубчатый коллектор (ETC) состоит из ряда герметичных стеклянных трубок, внутри которых находится теплопроводящий медный стержень или труба, обеспечивающий очень высокие тепловые характеристики. эффективность и рабочая температура по сравнению с плоскими солнечными коллекторами даже в морозный день.

В предыдущем уроке мы рассмотрели плоских солнечных коллекторов и увидели, что они состоят из почерневшей металлической поглощающей пластины и водопроводных труб, заключенных в герметичную остекленную и изолированную металлическую (или деревянную) коробку. Трубы, называемые стояками, припаяны к пластине абсорбера, по которым проходит жидкость, нагретая солнцем, а в системе прямого нагрева вода нагревается по мере того, как она циркулирует через панели в накопительный бак. В непрямых системах солнечная энергия нагревает смесь гликоля и воды, которая не может замерзнуть и которая, в свою очередь, нагревает воду в баке.

Хотя этот тип солнечных систем горячего водоснабжения дешев и прост в установке, проблема с плоскими коллекторами заключается в том, что они «плоские». Это накладывает одно ограничение на их эффективность, поскольку они могут работать с максимальной эффективностью только тогда, когда солнце находится прямо над головой в полдень. В других случаях солнечные лучи падают на коллектор под разными углами, отражаясь от материала остекления, что снижает их эффективность.

Солнечные системы горячего водоснабжения, в которых используются вакуумные трубчатые коллекторы в качестве источника тепла решают эту проблему, потому что в солнечном коллекторе используются отдельные закругленные трубы, которые большую часть дня всегда перпендикулярны солнечным лучам. Это позволяет солнечной системе горячего водоснабжения, использующей вакуумный трубчатый коллектор , работать с гораздо более высокой эффективностью и температурой в течение гораздо более длительного периода, чем обычная система с одним плоским пластинчатым коллектором.

Еще одним преимуществом технологии солнечных вакуумных трубок является то, что проблемы с весом и конструкцией крыши, вызванные стандартными плоскими системами, устраняются, поскольку солнечные трубки не заполнены большим количеством тяжелой воды.

Вакуумный трубчатый коллектор

Вакуумный трубчатый коллектор состоит из нескольких рядов параллельных прозрачных стеклянных трубок, соединенных с напорной трубой и используемых вместо зачерненной теплопоглощающей пластины, которую мы видели в предыдущий плоский коллектор.

Стеклянные трубки цилиндрической формы. Таким образом, угол солнечного света всегда перпендикулярен теплопоглощающим трубкам, что позволяет этим коллекторам хорошо работать даже при слабом солнечном свете, например, рано утром или поздно днем, или в тени облаков. Вакуумные трубчатые коллекторы особенно полезны в районах с холодной и пасмурной зимней погодой.

Так как же работают солнечные вакуумные трубчатые коллекторы?. Вакуумные трубчатые коллекторы состоят из одного или нескольких рядов параллельных прозрачных стеклянных трубок, закрепленных на раме. Диаметр каждой отдельной трубки варьируется от 1 дюйма (25 мм) до 3 дюймов (75 мм) и от 5 футов (1500 мм) до 8 футов (2400 мм) в длину в зависимости от производителя.

Каждая трубка состоит из толстой стеклянной внешней трубки и более тонкой стеклянной внутренней трубки (называемой «двойной стеклянной трубкой») или «трубки-термоса», которая покрыта специальным покрытием, поглощающим солнечную энергию, но задерживающим тепло потеря. Трубки изготовлены из боросиликатного или известково-натриевого стекла, которое является прочным, устойчивым к высоким температурам и имеет высокий коэффициент пропускания солнечного излучения.

В отличие от плоских коллекторов, вакуумные трубчатые коллекторы не нагревают воду непосредственно внутри труб. Вместо этого воздух удаляется или откачивается из пространства между двумя трубками, образуя вакуум (отсюда и название вакуумированных трубок ).

Этот вакуум действует как изолятор, значительно снижая любые потери тепла в окружающую атмосферу посредством конвекции или излучения, что делает коллектор намного более эффективным, чем внутренняя изоляция, которую могут предложить плоские коллекторы. С помощью этого вакуума вакуумные трубчатые коллекторы обычно производят более высокую температуру жидкости, чем их аналоги с плоскими пластинами, поэтому летом они могут сильно нагреваться.

Вакуумный трубчатый коллектор

Внутри каждой стеклянной трубки плоское или изогнутое алюминиевое или медное ребро прикреплено к металлической тепловой трубке, проходящей через внутреннюю трубку. Ребро покрыто селективным покрытием, передающим тепло жидкости, циркулирующей по трубе. Эта герметичная медная тепловая трубка передает солнечное тепло за счет конвекции внутреннего теплоносителя к «горячей колбе», которая косвенно нагревает медный коллектор внутри напорного резервуара.

Все эти медные трубы подключены к общему коллектору, который затем подключен к накопительному баку, таким образом нагревая горячую воду в течение дня. Горячую воду можно использовать ночью или на следующий день благодаря изолирующим свойствам бака.

Изоляционные свойства вакуума настолько хороши, что, хотя температура внутренней трубки может достигать 150 ^o C, внешняя трубка холоднее на ощупь. Это означает, что водонагреватели с вакуумными трубками могут хорошо работать и могут нагревать воду до довольно высоких температур даже в холодную погоду, когда плоские коллекторы работают плохо из-за потерь тепла.

Однако недостатком использования вакуумных трубок является то, что панель может быть намного дороже по сравнению со стандартными плоскими коллекторами или солнечными коллекторами периодического действия. Солнечные коллекторы с вакуумными трубками хорошо подходят для коммерческого и промышленного нагрева горячей воды и могут быть эффективной альтернативой плоским коллекторам для отопления жилых помещений, особенно в районах, где часто бывает облачно.

Вакуумные трубчатые коллекторы в целом являются более современными и более эффективными по сравнению со стандартными плоскими коллекторами, поскольку они могут извлекать тепло из воздуха во влажные пасмурные дни и не нуждаются в прямом солнечном свете для работы. Благодаря вакууму внутри стеклянной трубки общая эффективность во всех областях выше, и производительность лучше, даже когда солнце не находится под оптимальным углом.

Для этих типов солнечных панелей для горячей воды действительно важна конфигурация вакуумной трубки. Существует несколько различных конфигураций вакуумных трубок, трубка с одной стенкой, трубка с двойной стенкой, прямоточная или тепловая трубка, и эти различия могут определять, как жидкость циркулирует вокруг солнечной панели горячего водоснабжения.

Вакуумные трубчатые коллекторы с тепловыми трубками

В вакуумных трубчатых коллекторах с тепловыми трубками герметичная тепловая трубка, обычно сделанная из меди для повышения эффективности коллекторов при низких температурах, прикреплена к теплопоглощающей отражающей пластине внутри вакуумной герметичной трубки. Из полого медного теплообменника внутри трубы удален воздух, но он содержит небольшое количество жидкости спирт/вода под низким давлением, а также некоторые дополнительные добавки для предотвращения коррозии или окисления.

Этот вакуум позволяет жидкости испаряться при очень низких температурах, чем обычно при атмосферном давлении. Когда солнечный свет в виде солнечного излучения попадает на поверхность поглотительной пластины внутри трубки, жидкость в тепловой трубке быстро превращается в горячий парообразный газ из-за наличия вакуума. Поскольку этот газовый пар теперь легче, он поднимается к верхней части трубы, нагревая ее до очень высокой температуры.

Верхняя часть тепловой трубы и, следовательно, вакуумная трубка соединены с медным теплообменником, называемым «коллектором». Когда горячий пар, все еще находящийся внутри герметичной нагревательной трубки, попадает в коллектор, тепловая энергия пара передается воде или гликолевой жидкости, протекающей через соединительный коллектор. По мере того, как горячий пар теряет энергию и охлаждается, он снова конденсируется из газа в жидкость, текущую обратно по тепловой трубе для повторного нагрева.

Тепловая трубка и, следовательно, вакуумные трубчатые коллекторы должны быть установлены таким образом, чтобы иметь минимальный угол наклона (около 30 ^o ), чтобы внутренняя жидкость тепловой трубки возвращалась обратно к горячему поглотителю пластина на дне трубы. Этот процесс превращения жидкости в газ и обратно в жидкость продолжается внутри герметичной тепловой трубки до тех пор, пока светит солнце.

Основное преимущество вакуумных трубчатых коллекторов с тепловыми трубками заключается в том, что между пластиной абсорбера и коллектором имеется «сухое» соединение, что значительно упрощает установку по сравнению с прямоточными коллекторами. Кроме того, в случае растрескивания или поломки вакуумной трубки и потери вакуума, можно заменить отдельную трубку без опустошения или демонтажа всей системы. Эта гибкость делает солнечные коллекторы горячей воды с вакуумными трубками с тепловыми трубками идеальными для солнечных конструкций с замкнутым контуром, поскольку модульная сборка обеспечивает простоту установки и возможность легкого расширения путем добавления любого количества трубок.

Прямоточный вакуумный трубчатый коллектор

Прямоточный вакуумный трубчатый коллектор, также известный как U-образный трубчатый коллектор, отличается от предыдущих тем, что в центре трубы проходят две тепловые трубки. Одна труба действует как подающая труба, а другая – как обратная. Обе трубы соединены вместе в нижней части трубы с помощью «U-образного изгиба», отсюда и название.

Теплопоглощающая отражающая пластина действует как разделительная полоса, которая разделяет подающую и обратную трубы через трубы солнечного коллектора. Пластина поглотителя и трубка теплопередачи также герметично запаиваются внутри стеклянной трубки, что обеспечивает исключительные изоляционные свойства.

Полые тепловые трубки и плоская или изогнутая отражающая пластина изготовлены из меди с селективным покрытием для повышения общей эффективности коллекторов. Эта конкретная конфигурация вакуумной трубки аналогична работе плоских коллекторов, за исключением вакуума, создаваемого внешней трубкой.

Поскольку жидкий теплоноситель втекает в каждую трубу и выходит из нее, прямоточные коллекторы с вакуумными трубками не такие гибкие, как коллекторы с тепловыми трубками. Если трубка треснет или сломается, ее нельзя будет легко заменить. Системе потребуется опорожнение, так как между трубкой и коллектором имеется «мокрое» соединение.

Многие специалисты в области солнечной энергетики считают, что конструкции с вакуумными трубками с прямым потоком более энергоэффективны, чем конструкции с тепловыми трубками, потому что при прямоточном потоке между жидкостями отсутствует теплообмен. Кроме того, в цельностеклянной конструкции с прямым потоком две тепловые трубки расположены одна внутри другой, так что нагреваемая жидкость проходит по середине внутренней трубки, а затем возвращается обратно через внешнюю трубку абсорбера.

Вакуумные трубки с прямым потоком могут собирать как прямое, так и рассеянное излучение и не требуют слежения за солнцем. Однако отражатели различной формы с параболическими желобами, расположенные за трубками, иногда используются для полезного сбора части солнечной энергии, которая в противном случае может быть потеряна, что обеспечивает небольшую концентрацию солнечной энергии.

Другие рекомендации по использованию вакуумных трубчатых коллекторов

Из-за герметичного вакуума в конструкции вакуумные трубчатые коллекторы могут сильно нагреваться, превышая температуру кипения воды в жаркие летние месяцы. Эти высокие температуры могут вызвать серьезные проблемы в существующей бытовой солнечной системе горячего водоснабжения, такие как перегрев и растрескивание вакуумных стеклянных трубок.

Уже в продаже

Солнечное отопление для бытовых нужд: эксперт Earthscan…

Чтобы предотвратить это в жаркий летний климат, используются байпасные клапаны и большие теплообменники для «сброса» избыточного тепла, а также смесительные клапаны, которые смешивают обычную (прохладную) воду с горячей водой для обеспечения температуры и уровни давления никогда не превышают заданный предел.

Кроме того, коллекторы с тепловыми трубками никогда не должны подвергаться воздействию прямых солнечных лучей, если через теплообменник не протекает теплоноситель. Это приведет к тому, что пустой теплообменник сильно нагреется и может треснуть из-за внезапного удара, когда через него начнет течь холодная вода.

Несмотря на то, что коллекторы с вакуумными трубками способны нагревать воду зимой до +50 градусов Цельсия, внешняя стеклянная трубка вакуумных трубок не нагревается, как обычные плоские солнечные коллекторы, во время работы. Это связано с присущими вакууму внутри трубки изоляционными свойствами, которые предотвращают охлаждение внешней тепловой трубки за счет внешней температуры окружающей среды, которая может быть значительно ниже точки замерзания.

Таким образом, в более холодные зимние месяцы эти типы коллекторов не могут растопить большое количество снега, падающего на них в любой момент времени, что означает, что ежедневная очистка стеклянных трубок от снега и льда может быть проблемой без их поломки.

Даже если очень снежно или очень холодно, через трубы будет проходить достаточно солнечного света, чтобы трубы оставались значительно выше точки замерзания, и при этом они могли предварительно нагревать воду, которую затем можно нагреть с помощью стандартного электрического погружного нагревателя или газовой горелки, что снижает затраты. подогрев воды зимой.

Вакуумные трубчатые коллекторы — это очень эффективный способ нагрева большей части используемой горячей воды только за счет энергии солнца. Они могут работать при очень высоких температурах, но более хрупкие, чем другие типы солнечных коллекторов, и их установка намного дороже. Они могут использоваться как в активной системе горячего водоснабжения с открытым контуром (без теплообменника), так и в активной системе с замкнутым контуром (с теплообменником), но требуется насос для циркуляции теплоносителя из коллектора в хранилище, чтобы остановить это от перегрева.

В нашем следующем уроке о солнечном отоплении мы рассмотрим другой способ нагрева воды с использованием типа периодического коллектора, известного как система хранения с интегральным коллектором или ICS, и посмотрим, как их можно использовать как для генерации, так и для хранения солнечной энергии. горячая вода.

Коллектор водонагревателя Duda Solar 15

Солнечный водонагреватель с закрытым контуром Blueclean 30…

Duda Solar 30 Tube Водонагреватель для бассейна. ..

Уже в продаже

GAME 72000-BB, Сделано для Intex и Bestway SolarPRO…

Мгновенные диспенсеры для горячей и холодной воды — Коллекция Фрэнсиса Энтони

Показаны все 17 результатов

Сортировка по умолчаниюСортировать по популярностиСортировать по среднему рейтингуСортировать по новизнеСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

Не найдено

Руководство по отделке

Компания Mountain Plumbing Products предлагает широкий выбор изысканных отделок. Есть что-то, что подходит для каждого приложения и любого типа внешнего вида, который вы можете захотеть. В нашем широком ассортименте красивых и долговечных покрытий используются стандартные отраслевые процессы, такие как гальванопокрытие, порошковое покрытие и PVD (физическое осаждение из паровой фазы). При нанесении на производственной линии можно ожидать разумную степень вариации цвета/отделки. В зависимости от того, что вы выберете, доступны как металлические, так и пластиковые покрытия.

Декоративная металлическая отделка — Стандарт

BRN / Nickel

BRS / Матовая нержавеющая сталь

CHBRZ / Шампанский бронза

CPB / POLIEND

MB / MAT BLACK

ORB / OLBBED BRONZE

MB / MAT BLACK

ORB / OLBBED BROME

MB / Мат. / Полированный никель

PS / Полированная нержавеющая сталь

PVDBRN / PVD Матовый никель

PVDPN / PVD Полированный никель

SS / Нержавеющая сталь

ULB / Нелакированная латунь

VB / Venetian Bronze

Decorative Metal Finishes – Group 1

AB / Antique Brass

ACP / Antique Copper

PCP / Polished Copper

PEW / Pewter

SB / Satin Brass

SC / Satin Хром

WCP / Состаренная медь

Декоративные металлические покрытия — Группа 2

BN / Черный никель

EB / Английская бронза

FG / Французское золото

GM / Gunmetal

GPB / полированное золото

PVD / Полированная латунь

PVDBB / PVD.

BL / BLACK

BNE / BONE

BT / Biscuit

IW / ICE White

PW / POLAR WHITE

WH / WHITE

CPP / POLIENT Chrome

Гранитные кожуры (xenoy Splomed)

0133

CPNE / Champagne

PWG / Polar White Granite

MLB / Matte Lava Black

SLB / Shiny Lava Black

Внимание! . Из-за разного качества мониторов (пикселей, размера и т. д.) образцы веб-сайтов, показанные здесь, немного отличаются от того, как они выглядят на реальном продукте.

Различные производители часто используют одни и те же названия для отделки, которые могут варьироваться от компании к компании. У нас есть список, который соответствует отделке от других компаний, поэтому вы можете найти правильный вариант, который будет гармонировать с вашим текущим декором. Поскольку некоторые производители используют разные средства для нанесения покрытия, найти точное соответствие может быть сложно, и нет гарантии согласованности даже от одной и той же компании. Тем не менее, поскольку компания Mountain Plumbing Products использует только один эксклюзивный объект для нанесения покрытия, наша отделка не будет отличаться.

Посмотреть руководство по подбору отделки

Отделка Duet

Коллекция отделки Duet от компании Mountain Plumbing подчеркивает элементы дизайна вашей кухни и ванной, придавая по-настоящему сбалансированный и уникальный вид. Этот продукт имеет более современный стиль, но может сочетаться со многими дизайнами. Чтобы дополнить и улучшить детали этих искусно изготовленных аксессуаров и деталей, дополнительная отделка делает изделие эффектным на матово-черном фоне.

Комбинации четырех цветов

Сочетая нашу современную матовую черную отделку с четырьмя дополнительными цветами (матовый никель, полированный хром, полированный никель, бронза цвета шампанского), отдельные детали каждой детали выделяются. Эти продукты заявляют о себе и добавляют изюминку часто забываемому элементу дизайна кухни или ванной.

Сочетайте элементы с другими продуктами, доступными в отделке Duet:

Серия MT1820 / MT1830 / MT1840 — аксессуары для смесителей

MT957R / MT958R / MT959K / MT964K — воздушный переключатель

MT300 / MT200EV / MT202 — фильтры для раковины

MT5003L-NL — рычажный угловой клапан

MT2000-2 — ловушка для бутылок

Чтобы узнать больше о коллекции Duet Finish, воспользуйтесь ссылками ниже. посетите нашу специальную информационную страницу или загрузите информационную брошюру.

Посетите информационную страницу Duet

Загрузить брошюру Duet

Отделка Duet

Коллекция отделки Duet компании Mountain Plumbing подчеркивает элементы дизайна вашей кухни и ванной, придавая по-настоящему сбалансированный и уникальный вид. Этот продукт имеет более современный стиль, но может сочетаться со многими дизайнами. Чтобы дополнить и улучшить детали этих искусно изготовленных аксессуаров и деталей, дополнительная отделка делает изделие эффектным на матово-черном фоне.

Четыре сочетания цветов

Благодаря сочетанию нашей современной матовой черной отделки с четырьмя дополнительными цветами (матовый никель, полированный хром, полированный никель, бронза цвета шампанского) отдельные детали каждой детали выделяются. Эти продукты заявляют о себе и добавляют изюминку часто забываемому элементу дизайна кухни или ванной.

Акценты с алмазной накаткой

Для принадлежностей для смесителей серии Francis Anthony MT1820, MT1830 и MT1840 также предусмотрена возможность сложной алмазной накатки. Эта деталь добавлена как к изливу смесителя, так и к ручкам, что увеличивает богатство и глубину дизайна смесителей. Накатные акценты становятся все более распространенными в современной классической среде и городских промышленных помещениях и теперь доступны в Mountain Plumbing.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Вы также можете заказать только акценты с алмазной накаткой на отдельных смесителях без отделки Duet. Смеситель будет поставляться в BRN, CPB, PN или CHBRZ с форматом номера модели: MT****-NLK/***

Смесители в паре с другими продуктами, доступными в отделке Duet:

MT1820 , серии MT1830 и MT1840 — дополнительные смесители

MT957R — воздушный переключатель

MT300, MT200EV, MT202 — фильтры для раковины

MT5003L-NL — рычажный угловой клапан

MT2000-2 — ловушка для бутылок

Чтобы узнать больше о коллекции Duet Finish и алмазной накатке, воспользуйтесь ссылками ниже, чтобы посетить нашу специальную информационную страницу или загрузить информационную брошюру.

Посетите информационную страницу Duet

Загрузите брошюру Duet

Ваше имя (обязательно)

Кому отправить? (требуется адрес электронной почты)

Ваш адрес электронной почты

Субъект

Ваше сообщение

Пожалуйста, оставьте это поле пустым.
