alexxlab Клеммы для соединения проводов — виды: винтовые, пружинные и ножевые
Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.
- Клеммные колодки винтового типа ↓
- Клеммные колодки пружинного типа ↓
- Клеммные колодки ножевого типа ↓
- Общие требования к монтажу ↓
- Блиц советы ↓
Они обладают целым рядом преимуществ:
- Простота использования.
- Возможность соединения проводов из разнородных материалов.
- Защита от коррозии и других внешних воздействий.
- Надежность, прочность соединений.
Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:
- винтового;
- пружинного;
- ножевого;
Клеммные колодки винтового типа
Винтовые клеммники – один из самых распространенных видов.
Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.
К достоинствам винтовых колодок можно отнести:
- Не требуется специальный инструмент (нужна только отвертка).
- Возможность многократного использования.
- Возможность использования необходимого количества сегментов.
Винтовые колодки имеют также целый ряд недостатков:
- Высокое переходное сопротивление.
- Невысокая надежность (при вибрации ослабевают).
- Ограничения по материалу проводов.
- Длительность монтажа.
- Требуется определенный навык для затяжки.
- Необходимо ежегодное обслуживание.
Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.
Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.
Таким образом, больше всего для такого исполнения подходят медные одножильные провода.
Выполнить монтаж винтовым соединением очень просто:
- От колодки отрезать необходимое количество клемм (обычным ножом).
- Зачистить изоляцию соединяемых проводов (на 5-12мм).
- Вставить зачищенные концы проводов в клеммы;
- Затянуть винты.
Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.
При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.
Цены на продукцию зависят не только от технических характеристик, но и от производителя:
| Изготовитель | Тип | Характеристики | Цена,руб |
| Tridonic | EKL 0 S | 450V,32A,12пар,4мм2, белый. | 55,64 |
| Legrand | Nybloc 034211 | 250V,24A,12пар,4мм2, черный. | 209,00 |
| Korner | OK 432-PLP-BN | 450V,32A,12пар,4мм2, белый. | 118,68 |
| Tridonic | EKL 3 S | 750V,76A,12пар,16мм2, белый. | 158,78 |
| Legrand | Nybloc 034211 | 250V,76A,12пар,16мм2, белый. | 540,49 |
| Werit | 112-11521 | 250V,63A,12пар,16мм2, белый. | 299,23 |
Клеммные колодки пружинного типа
Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.
Серия WAGO выпускается в 2 вариантах:
- PUSH WIRE (неразъемные одноразовые).
- CAGE CLAMP (многоразовые).
Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.
Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях.
Особенно они популярны для осветительных сетей.
Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.
Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

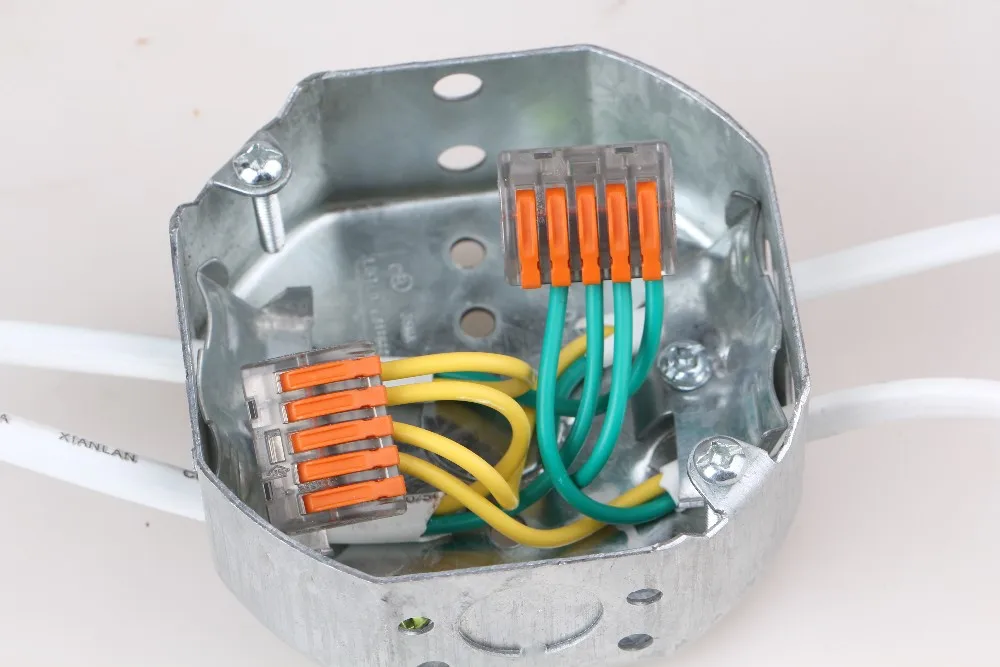

модель WAGO
WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.
Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.
Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).
Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно.
Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.
Монтаж предельно прост и доступен:
- Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
- Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.
Преимущества пружинных соединений:
- Наличие отдельного гнезда для каждого проводника.
- Прочное, качественное соединение.
- Низкое переходное сопротивление.
- Возможность состыковки проводов из различных материалов.
- Защита от коррозии, а также других внешних воздействий.
- Не требуется специальных инструментов.
- Не требуется специальных навыков.
- Возможность многоразового применения.
- Не требует ежегодного обслуживания.
- Устойчивость к вибрациям.
- Свободный доступ для измерительных инструментов.
- Распределение потенциала (при необходимости) используя перемычки.
К недостаткам можно отнести не высокие допустимые токи.
Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.
Таблица:
| Изготовитель | Тип | Характеристики | Цена,руб |
| WAGO | 222-412 | 2х0,08 – 4мм2, 32А, медь | 15,80 |
| WAGO | 222-415 | 5х0,08 – 4мм2, 32А, медь | 31,50 |
| WAGO | 273-248 | 8х0. 5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus | 21,70 |
| WAGO | 273-503 | 3х1,5-4 мм2, 32-24А. медь/алюминий | 34,10 |
| Phoenixcontact | ST 1,5 – 3031076 | Проходная, 0,08-1,5мм2, AWG 28 – 16, Ширина: 4,2 мм, 17,5 А | 22.97 |
| Phoenixcontact | SP 2,5/ 1-L 3043019 | Вставные,1 полюс , 0,08 мм2 – 4 мм2, AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А | 91.59 |
Клеммные колодки ножевого типа
Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.
Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5мм для проводников 0,2…1мм2, шириной 6мм для проводников 1…2,5мм. Большая площадь контакта позволяет выдерживать токи до 24А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.
Существуют одноразовые и многоразовые колодки.

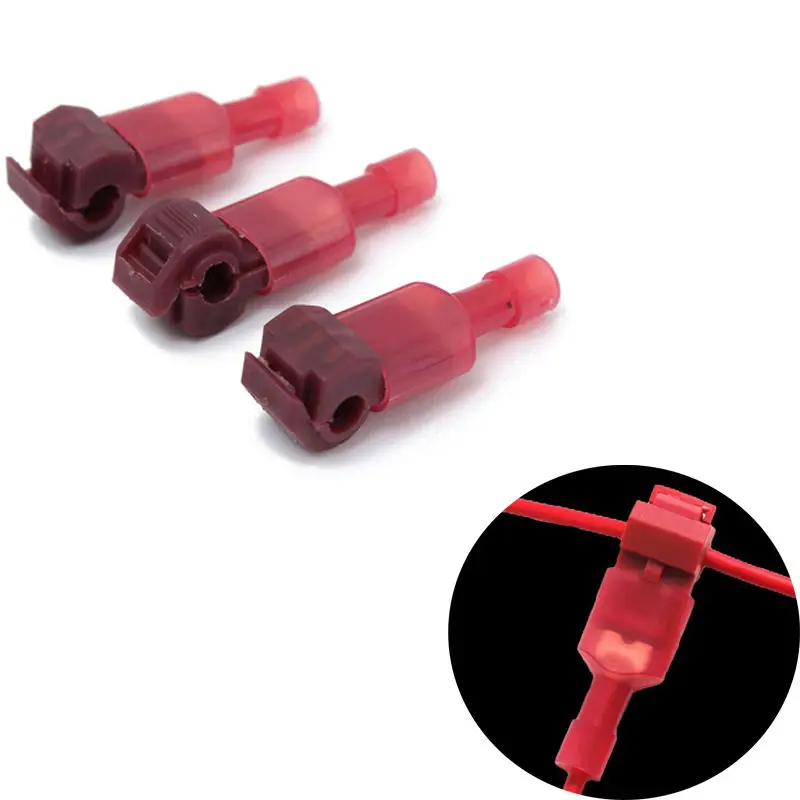

одноразовая модель Scotchlok
К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.
Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.
Преимущества ножевых клеммников:
- Экономия времени на монтаж.
- Зачистка и обжимка провода не требуется.
- Безопасное соединение за счет рычага с защелкой.
- Надежность, компактность.
- Не требуется специальный инструмент.
- Не требуются специальные навыки.
- Повышенная электробезопасность.
К недостаткам можно отнести только высокую цену.
Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.
Таблица:
| Изготовитель | Тип | Характеристики | Цена,руб |
| 3M | 7000031438Scotchlok | 1,5-2,5 мм2 | 14.36 |
| 3M | 7000031482 Scotchlok | 3x(0.5-1.5мм2) | 38.30 |
| 3M | 7100003139 Scotchlok | 2,5-4,0 мм2 | 17.78 |
Общие требования к монтажу
Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.
Поэтому к ним предъявляются жесткие требования.
Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:
- При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
- Все соединения должны располагаться в доступных местах.
- Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
- Изоляция соединительных элементов должна соответствовать изоляции проводников.
- Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.
Выпускается множество разновидностей клеммников по назначению:
- вставные;
- гибридные;
- мини и микро клеммы;
- клеммы с предохранителями;
- клеммы с размыкателями;
- многовыводные;
- многоярусные;
- проходные и другие;
Для всех разновидностей правила монтажа едины.
Блиц советы
- При повышенных вибрациях рекомендуется использовать пружинные клеммники.
- Винтовые колодки с прижимными пластинами надежнее обычных.
- Все соединения алюминиевых проводов требуют протяжки с периодичностью не менее одного раза в год.
- Не допускается располагать клеммники в штукатурке. Они должны быть скрыты в распределительной коробке.
- Ввод провода в колодку должен производиться до слоя изоляции.
- После монтажа, нужно проверить качество соединения легким вытягиванием провода из клеммника.
Пружинные клеммы. Советы на все случаи жизни
Все мы знаем, рвется там где тонко. Так же и в электрической цепи — при аварийных режимах обрыв происходит в первую очередь в месте соединения проводов, а не в самом проводе.
Происходит это за счет появления переходного сопротивления в месте соединения проводов, следовательно чем лучше контакт — тем меньше переходное сопротивление, тем надежнее электрическая цепь.
В домашней электропроводке раньше наверное в 90% случаев соединения делались с последующей пайкой или сваркой, но зачастую и просто так.
Иногда применялись и болтовые соединения, клемные зажимы. Но наука не стоит на месте и вот на помощь электрикам были изобретены самозажимные клеммы, сейчас их еще называет зажимы Wago .
Работать стало проще, веселей, при расключении в распредкоробке знай успевай вставлять провода в зажимы, все очень просто — вставил и забыл. Не надо снимать много изоляции с провода, достаточно 10-12мм, не надо скручивать провода, изолировать.
Единственный минус это невозможность соединения зажимами Wago гибких проводов.
А чем скрутка хуже? Неужели она так плоха и проигрывает по всем статьям ваговскому зажиму? Как то обидно мне стало за нее, особенно когда читаешь на форумах — «Скрутка вне закона!», или «Скрутку применяют только дилетанты, это прошлый век!» и т.
п.
Вот я себя дилетантом не считаю и много соединений сделал с помощью скруток — со сваркой и без нее и считаю что грамотная сделанная скрутка ничуть не хуже современных зажимов типа wago .
Я решил провести испытания этих двух соединений и выяснить как они ведут себя при различных режимах работы — номинальном, работа на максимуме и аварийный режим — сильный перегруз провода по току.
Взял четыре обрезка медного провода сечением 2,5 квадрата, два из них соединил скруткой, другие два — ваговским зажимом, купленным в магазине и предназначенным для этого сечения проводов.
Раньше я уже «пытал» ваговский зажим и пытался измерить параметры переходного сопротивления. Сопротивление мне измерить так и не удалось, так как не нашел прибора, тут требуется микроомметр.
Тогда я стал рассуждать так: если есть переходное сопротивление, значит в этом месте будет происходить нагрев при протекании электрического тока выше допустимого.
От нагрева будет плавиться изоляция на проводе и если в скрутке переходное сопротивление больше — то и температура будет больше и изоляция начнет плавиться раньше.
Значит надо включить через эти два соединения одинаковую нагрузку, причем с током больше допустимого и за одинаковое время при одной и той же температуре в помещении можно будет косвенно сделать выводы какое лучше — скрутка или зажим wago.
Для проверки своих предположений я собрал свой испытательный стенд. Провода соединил последовательно через зажимы модульных автоматов, а как известно при последовательном соединении двух проводников электрический ток одинаковый — значит в любой момент времени через испытываемые соединения ток будет протекать один и тот же.
Осталось только подключить нагрузку и измерить температуру на скрутке и зажиме для сравнения. Сначала решил ток сделать чуть больше номинального — 30 ампер.
Температуру мерял пирометром и тепловизором. Через 1,5 часа испытаний температура на скрутке стала максимум 43,9 градусов, у зажима wago — 56,9. Разница небольшая. Но она есть! Пока скрутка выигрывает.
Причем скрутку я даже не сваривал — просто туго скрутил провода и все.
Оставил провода под этим током еще на 3,5 часа и следующие измерения показали что температура не изменилась.
Следующий этап — включил нагрузку с током 50 ампер. Уже через 20 минут температура стала 82 градуса у скрутки и 96,4 у ваговского зажима. Продержал под этим током три часа, температура не изменилась, изоляция не оплавлялась.
Медные провода выдерживают двухкратный допустимый ток, правда они в одной изоляции и расплоложены на воздухе, то есть теплообмен у них лучше чем у допустим проводов под штукатуркой. Конечно. Если эти же провода уложить под штукатурку то греться они стали бы гораздо сильнее.
И напоследок решил включить провода на 80 ампер что бы увидеть наконец — что же произойдет при трехкратно допустимом токе?
И вот тут я своими глазами увидел как скрутка выдерживает ток, а зажим wago от нагрева стал сам плавиться и стала вздуваться и покрываться пузырями изоляция провода причем оплавление начинается от ваговского зажима!
У скрутки же провод видно было что нагревается равномерно по всей длине от начала до конца.
Буквально через две минуты испытания я закончил, изоляция на проводах вздулась и почернела, можно делать выводы. Скрутка выиграла по всем статьям! Я увидел что переходное сопротивление у провода, соединенного скруткой практически равно нулю, а вот у ваговского зажима оно есть и значительно больше.
Так что ярым противникам скруток есть достойный ответ в споре между скруткой и зажимом wago, не надо быть столь категоричными и слепо отвергать то, что применялось десятилетиями — я о скрутке конечно.
Ну а в пользу ваговского зажима хочу сказать что его вполне можно применять там, где ток не превышает допустимого, а так же есть доступ для обслуживания этого контактного соединения.
В практике моей работы было когда распредкоробки при ремонте полностью закрывались гипсокартонном, естественно что обслуживать их при этом — просто никак… В этом случае я расключался в распредкоробках скрутками с последующей сваркой и был на 100% уверен что с такими соединениями ничего не произойдет.
Так что выбор за вами, нравится быстрота и удобство — пользуйтесь wago, а если хотите надежного соединения — делайте скрутку с последующей сваркой, так надежней!
Эта статья написана в продолжение темы начатой Александром Молоковым . В европейских странах клеммники WAGO являются наиболее популярным способом соединения проводов. У нас пока еще к ним относятся с очень большим подозрением, хотя все кто профессионально занимается монтажом бытовой электропроводки о них знают. Клеммы, соединители, колодки «Вага», «ваги» уже прочно вошло в словарь современного электрика.
В этой статье давайте разберемся как устроены клеммники WAGO . Разбираться будем на примере наиболее популярной и универсальной серии —
В клеммниках используется специальный плоско-пружинный зажим CAGE CLAMP .
На рисунке: 1 — Зажим CAGE CLAMP из СгNi-пружинной стали создает высокое, запрограмированное зажимное усилие, которое автоматически приводится в соответсвие с сечением проводника и не зависит от тщательности обслуживающего персонала. 2 — CAGE CLAMP давит на проводник поверхностно, не повреждая его. 3 — Несущая рейка из электролитной меди с мягкой, луженной поверхностью, с газонепроницаемым обволакиванием контактной поверхности проводника. 4 — Концентрация зажимной силы на контактной поверхности обеспечивает высокое контактное давление.
Матриалы, используемые для изготовления клеммников ВАГО
Простота использования.
Сокращается время на электромонтаж (особенно это важно при больших объемах работы)
Каждый проводник имеет отдельное клеммное место.
Качество подключения не зависит от аккуратности электромонажника.
При соединении проводов с помощью клеммников WAGO
проводники не повреждаются.
Надёжная защита от случайного прикосновения токоведущим частям соединения.
Гарантированная надёжность контактов, исключающая короткое замыкание и разогрев в точке соединения.
Безопасность и порядок в распределительной коробке.
При подготовки статьи были использованы каталоги фирмы WAGO .
Страница 1 из 3
Для соединения проводов внутренней электропроводки, профессиональные электрики и домашние мастера всё чаще используют пружинные клеммы фирмы WAGO. Постараемся выяснить, в чем секрет успеха этих электротехнических изделий. Подробно остановимся на самых распространенных сериях клемм, покажем правильную методику их применения на примере сборки типовой распределительной коробки.
Общие сведения о производителе и конструкции клемм.
Началом активного развития фирмы WAGO (WAGO Kontakttechnik GmbH & Co. KG) является далекий 1951 год. В этом году, на одной из специализированных выставок в Германии, WAGO представила свои первые клеммы на основе пружин.
С тех пор основным направлением деятельности компании являются технологии пружинных контактных зажимов в различных областях электроники. В 1973 году WAGO выпускает первые малогабаритные клеммы для распределительных (распаечных) коробок и получает разрешительные документы на их широкое применение. Сегодня WAGO — это мировой лидер в производстве пружинных клемм и разъемов широкого ассортиментного спектра, применяемых при монтаже электропроводки и микроэлектронике.
Основными преимуществами пружин, по сравнению с резьбовым соединением, являются, во-первых, высокая виброустойчивость получаемого соединения, во-вторых, оказываемое постоянное давление (поджим) в точке контакта, позволяет компенсировать пластическую деформацию металла проводов.
Клеммы позволяют выполнить компактный, сертифицированный по мировым стандартам электромонтаж, допускают многократные переподключения проводов, имеют технологические отверстия для доступа к токонесущей шине щупом измерительного прибора. Почти все серии клемм WAGO при монтаже не требуют применения специализированного инструмента.
Контактные группы клемм состоят из двух частей: токонесущей шины и пружины. Шина изготавливается из луженой меди, благодаря лужению обеспечивается защита от коррозии и увеличение площади электроконтакта. Плоская пружина имеет сложную форму, изготавливается из аустенитной стали хромоникелевого легирования, что позволяет добиться необходимой упругости.
Электроизоляционный корпус клемм изготавливается из модифицированного полиамида марок «PA 6.6» и «PA 6.4» или поликарбоната. Это трудновоспламеняемые, самозатухающие материалы, имеющие широкий диапазон температуры эксплуатации, устойчивые к горюче-смазочным материалам и атмосферным воздействиям.
Два типа контактных групп.
PUSH WIRE®
Плоская пружина контактной группы данного типа выполняет две функции: оказывает необходимое давления на провод, прижимая его к токонесущей шине, и предотвращает самопроизвольное отсоединение провода благодаря своему особому расположению. Пружина расположена под пологим углом к проводу, так что извлечь провод из контактной группы гораздо труднее, чем вставить.
При извлечении провода, пружина своей гранью (торцом) врезается в провод. Особенностью контактной группы типа PUSH WIRE является то, что она не располагает к частым извлечениям провода, так как это приводит к повреждениям поверхности провода и иногда может стать причиной деформации пружины. При подключении провода, пружина оказывает слабое сопротивление, но его бывает достаточно для создания затруднений введению многопроволочного провода. Подключение же многопроволочного провода высокого класса гибкости, без применения жесткого наконечника, вовсе невозможен.
Контактная группа PUSH WIRE.
CAGE CLAMP®
Данная конструкция контактной группы разрабатывалась с учетом многократного переподключения провода. Плоская, изогнутая пружина имеет прямоугольное окно для ввода провода с одной стороны и токонесущей шины с другой. Силой упругости она прижимает провод и шину друг к другу. При надавливании на верх пружины, окно приоткрывается, и появляется возможность вставить или извлечь провод с нулевым усилием.
Благодаря этому, в контактную группу типа CAGE CLAMP можно легко вводить провода любого класса гибкости.
Контактная группа CAGE CLAMP.
Красной стрелкой показана точка и направление приложения силы для сжатия пружины для открытия окна перед извлечением или вводом провода.
Типы проводов.
Клеммы WAGO, в зависимости от модели, служат для соединения электрических проводов определенных типов и диапазона сечений. На рисунке изображен полный перечень проводов, допускающийся для подключения в строительно-монтажные клеммы той или иной модели.
1. Алюминиевый однопроволочный; 2. Медный однопроволочный;
3. Медный многопроволочный; 4. Многопроволочный луженый;
5. Многопроволочный в наконечнике-гильзе;
6. Многопроволочный со штыревым наконечником.
Строительно-монтажные клеммы WAGO для распределительных коробок.
Серия 773-30x.
К этой серии принадлежат клеммы, появившиеся на российском рынке одними из первых и поэтому на сегодняшний день считаются эволюционно устаревшими.
Клеммы в первую очередь разрабатывались для соединения алюминиевых проводов, о чем говорит внутри, но допускают использование проводов из меди. Модельный ряд состоит из четырех изделий в темно-сером корпусе из полиамида.
Технические характеристики клемм WAGO серии 773-30x.
| Модель клеммы | 773-302 | 773-304 | 773-306 | 773-308 |
|---|---|---|---|---|
| Количество входов | 2 | 4 | 6 | 8 |
| Внешний вид и размеры | | | | |
| Наличие кварцевазелиновой пасты | Да | |||
| Тип контактной группы | PUSH WIRE |
| Типы подключаемых проводов | Однопроволочные, |
| 24 А при 300 В (BV ) 24 А при 400 В (ABS, CCA, FIMKO, GL, LR, NEMKO, RMR, SEMKO ) | |
| 85°C |
Клеммы серии 773-30x.
На корпусах клемм видны обозначения, напоминающие о модели изделия, длине зачистки провода, максимальной силе тока,
максимальное рабочее напряжение и другие.
На заднем торце клеммы находится одно или несколько отверстий (в зависимости от модели) для щупа измерительного прибора (фото слева).
Наличие заполнения клеммы кварцевазелиновой пастой
легко определяется визуально (фото справа).
Длину зачистки провода можно контролировать с помощью маркировки на самой клемме.
Вскрытие клемм WAGO с помощью тонкой плоской отвертки (выполнимо для многих серий клемм). Таким образом можно удалить изнутри кусочек провода, оставшийся там после его неудачного отсоединения.
Клеммы WAGO позволяют соединять провода из разнородных металлов:
в контактной группе типа PUSH WIRE клеммы WAGO 773-306 находятся одновременно медные и алюминиевые провода
.
Серия 773-32x.
Перед нами усовершенствованные, по отношению к предыдущей серии, клеммы.
Главной их особенностью является частично прозрачный корпус, благодаря чему стало возможным визуально оценить глубину введения провода. Все клеммы данной серии поставляются без кварцевазелиновой пасты. Модельный ряд состоит из четырех изделий в корпусе из поликарбоната с разноцветными вставками. Цвет вставки привязан к модели клеммы.
Технические характеристики клемм WAGO серии 773-32x.
| Модель клеммы | 773-322 | 773-324 | 773-326 | 773-328 |
|---|---|---|---|---|
| Количество входов | 2 | 4 | 6 | 8 |
| Внешний вид и размеры | | | | |
| Наличие кварцевазелиновой пасты | Нет | |||
| Тип контактной группы | PUSH WIRE |
| Типы подключаемых проводов | Однопроволочные, многопроволочные низкого класса гибкости |
| Допустимые сечения однопроволочных проводов | 0,75 — 2,5 кв. мм (18 — 12 AWG) |
| Допустимые сечения многопроволочных проводов | 1,5 — 2,5 кв.мм (16 — 12 AWG) |
| Максимальный рабочий ток при указанном напряжении (согласно стандарту испытаний) | 20 А при 600 В (UL listed, CSA
) 24 А при 300 В (BV ) 24 А при 400 В (ABS, CCA, GL, KEMA, LR, NEMKO, ?VE, RMR, SEMKO ) |
| Максимальная долговременная рабочая температура | 85°C |
Клеммы серии 773-32x.
Использование специальных приспособлений под названием клеммники Wago обеспечивает надежное соединение пучков кабеля различных сечений. Зажимы Wago – это наиболее популярный вид современных установочных приспособлений в электротехнике.
Появление на рынке электротоваров популярных клеммников фирмы Ваго, выпускающей контактные системы, вызвало повышенный интерес компаний, занимающихся электромонтажными работами. Электрики особенно оценили надежность контактов и простоту монтажных операций.
Клеммы Wago – это плоско-пружинные зажимы, изготовленные из аустенитно – хромоникелевой стали, имеющей пружинные характеристики, способной создать программируемое усилие. Необходимая сила давления создается автоматически в зависимости от сечения и материала жилы. Плоско-пружинный зажим равномерно давит на всю контактную поверхность, что гарантирует отсутствие высокого переходного сопротивления. Материал несущей рейки – электролитная медь с мягкой луженой поверхностью.
Требования к фирменным устройствам
Изготавливая пружинные клеммы Wago, специалисты компании постоянно придерживаются принципов своей фирмы.
Требования, которым соответствуют клеммники Ваго:
- безопасность;
- устойчивость к вибрации;
- надежность;
- полученные соединения не требуют дальнейшего обслуживания;
- отсутствие специальных навыков для выполнения монтажа.
Применение новейших технологий при изготовлении пружинных зажимов способствует соответствию перечисленным требованиям.
Действия электрика не нарушают усилия пружинного зажима, с которым прижимается соединяемый провод. Для подключения зачищенного кабеля не требуется использовать дополнительные инструменты. Жилы размещаются в подготовленных гнездах, корпус запирается на защелку.
Виды клеммных приспособлений
В зависимости от способов подключения Wago клеммники подразделяются на следующие категории:
- Зажимы Ваго, предназначенные для одноразового использования.
- Многоразовые клеммники.
- Клеммники Wago, создающие контакт кабелей без снятия изолирующих материалов.
Зажимы, относящиеся к первой категории, используются для разовых электрических соединений, которые не требуют дальнейших разборок. Для подключения достаточно протолкнуть зачищенные концы проводников в соединительный узел до упора, внутренний зажим закусывает жилу и не позволяет выйти. Разбирать полученные контакты не рекомендуется во избежание поломок клемм.
Для создания электрических контактов проводов различных сечений, материалов, конструкций применяются зажимы многократного использования.
Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок жил при помощи рычага. Зажим в виде клетки способен создать усилие, достаточное для удержания помещенных в него кабелей. Для отсоединения проводников открывают фиксирующий рычаг или вставляют отвертку для ослабления зажимного механизма.
Клеммники Wago, работающие с изолированными проводами также можно снимать и многократно использовать впоследствии. Корпус устройства оснащен отверстием для вставки специального контрольного штекера 2 мм, чтобы проверить ток в полученной электрической цепи и параметры электросети без нарушения целостности собранного узла.
Важно, при установке клеммная колодка Wago должна располагаться так, чтобы впоследствии к ней был сохранен свободный доступ.
Преимущества и недостатки клеммных механизмов фирмы Ваго
В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.
Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:
- отдельный клеммный зажим, фиксирующий каждый провод;
- недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
- качество соединения проводов не зависит от силы прижатия и квалификации мастера;
- зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
- надежность полученного соединения;
- повышенная устойчивость против вибраций и механических повреждений;
- исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
- малые габариты;
- полученные соединения не требуют дальнейшего технического обслуживания.
В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах.
Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.
Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.
Клемма Wago обладает одним недостатком – это высокая стоимость.
Монтажные операции при установке фирменных зажимов
Наиболее частое применение клеммные узлы фирмы Ваго нашли при монтировании разводок в распределительных коробках и щитках, подключениях осветительных приборов, бытового оборудования. С помощью фирменных устройств имеется возможность создавать соединения из одножильных и многожильных проводов.
Аварийные ситуации чаще всего возникают в местах соединения нескольких проводов. Это происходит вследствие возникновения переходного сопротивления в местах соединений. Большое значение имеет выбор подходящих разъемов для соединения проводов, чтобы соответствовать следующим требованиям:
- отсутствие винтовых соединений;
- большой срок эксплуатации;
- устойчивость к вибрациям, воздействиям высоких температур;
- повышенные изолирующие свойства;
- материалы изготовления устойчивы против пожаров;
- соответствие напряжению и силе тока в сети.
Как пользоваться клеммами Wago? Коммутация электрических проводников при помощи клеммы Ваго проводится в несколько операций:
- очищение кабеля от изолирующего материала на расстояние 10–15 мм;
- перевод зажима в виде флажка в верхнее положение;
- вставка жилы в клемму, продвижение без усердия до упора;
- защелкивание зажима при переводе его в нижнее положение, при этом провода закрепляются в клемме.
В клеммах Ваго имеется наполнение из специальной контактной пасты. Алюминиевые проводники автоматически лишаются окисной пленки и получают смазку, защищающую от окислительных процессов. Если перед установкой монтируемых алюминиевых кабелей замечены признаки окисления в виде темной окраски, следует произвести тщательную механическую очистку.
Удельное давление, которое создается в контактной точке, способствует прочной фиксации поверхностей уложенных проводников в слое из мягких металлов – свинца и олова, из которых состоит несущая рейка.
Это придает полученному соединенному узлу виброустойчивость, надежность и защищает место контакта от разрушительных воздействий коррозии.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .
Существует 4 способа соединения проводников, которые предусматриваются ПУЭ. Если оценивать их с точки зрения удобства и скорости выполнения операции, надежности контакта, то методика с использованием клеммников (особенно в быту, при работе с внутренней эл/проводкой) – оптимальный вариант, независимо от условий и местной специфики.
Об изделиях фирмы «WAGO», их основных характеристиках – наш рассказ.
Особенность клеммников «WAGO»
Контактные зажимы – пружинные
В чем преимущество такого инженерного решения?
Во-первых, постоянный «поджим» компенсирует деформацию металла проводника (например, температурную). Следовательно, в течение всего периода эксплуатации надежность контакта в клеммнике не нарушается.
Во-вторых, пружины обеспечивают виброустойчивость соединения.
В-третьих, в процессе работы не придется пользоваться отверткой, как это происходит при установке «винтовых» и фиксации в них кончиков проводов. Кто работал в условиях слабой освещенности, при монтаже эл/проводки в труднодоступных местах, такое преимущество продукции «WAGO» оценит по достоинству.
Если к этому добавить и такой плюс (который присущ всем клеммникам), как простота соединения проводов из разнородных металлов (алюминий + медь), то целесообразность использования при эл/монтажных работах изделий такого типа (с подпружиненными контактами) очевидна.
Корпус – из модифицированных полимеров
Клеммники «WAGO» выдерживают воздействие агрессивных сред (например, ГСМ), высокие температуры (материал изготовления категории «трудновоспламенимый»), избыточную влажность.
Контактные группы
Для изготовления токонесущих шин «WAGO» используется луженая медь (антикоррозийная защищенность контакта), пружин – аустенитная сталь (легирование хром-никелевое, придающее сплаву упругость).
CAGE CLAMP
Такая конструктивная особенность клеммников позволяет работать с проводниками различной степени гибкости, причем производить многократные переключения.
PUSH WIRE
Данная контактная группа отличается специфичностью использования. Во-первых, присоединение многопроволочных проводников, особенно с гибкой витой жилой, затруднительно из-за конструктивного исполнения пружины клеммника. Во-вторых, многократное переключение нежелательно. Дело в том, что после постановки на место пластина «врезается» в металл жилы, и частично его повреждает.
Клеммники «WAGO» этого типа в основном используются на участках, где не предусмотрено частое (оперативное) пересоединение проводов. Их нередко называют изделиями одноразового применения.
Разновидности и характеристики
Модификаций очень много, поэтому рассматривать весь сортамент вряд ли так уж необходимо. Далее – наиболее используемые в быту варианты клеммников. Более подробную информацию можно получить в любой точке продажи, в зависимости от того, какие разновидности изделий есть в наличии.
Серия 773
Модель -30_. Изначально эти изделия предназначались для соединения проводов из алюминия, для чего внутри находится специальная паста, повышающая качество контакта. В этой группе 4 разновидности клеммников, которые отличаются размерами и количеством гнезд – от двух (модель -302) до восьми (-308).
Модель -32_. Более совершенные изделия, отличающиеся полупрозрачным корпусом с цветной вставкой. Это позволяет визуально контролировать процесс присоединения проводника и качество фиксации его кончика в клеммнике. Обозначение идентичное – на 2 гнезда (-322), на 4 (-324), на 6 (-326), на 8 (-328).
Общие характеристики
- Сечения проводников (мм2): однопроволочных – от 0,75; с витой жилой – от 1,5 до 2,5.
- Iраб max (А) – 24.
- Температурный диапазон (ºС) – до +85.
Серия 273
Модель -503 позволяет соединять в клеммнике до 3-х проводников сечением 1,5 – 4 «квадрата». Наличие пасты дает возможность работы с алюминиевыми жилами.
Серия 274
Основное предназначение – цепи включения осветительных приборов. Модели -111 и -122 – с пастой, -201 – без нее (только для медных проводов). Сечение – от 0,5 до 2,5 мм².
Серия 222
Модели -402 (2 контакта), 403 (3) и -405 (5). Ток до 32 А, сечение от 0,08 до 4 «квадратов».
Серия 243
Клеммники «WAGO» этой группы относятся к категории «микро». Iраб до 6 А, количество соединений от 4 до 8, сечение – от 0,6 до 0,8.
Серия 862
Предусмотрена фиксация корпусов на любой основе, при помощи саморезов. Количество присоединяемых проводников от 2 до 5 при сечении 0,5 – 2,5. Максимальный ток – 25А. Такие клеммники используются только при работе с медными жилами.
Сфера применения
В цепях ~ I напряжением до 380 В (50 Гц). Клеммники «WAGO» обеспечивают надежное соединение проводников с медными и алюминиевыми жилами. При выборе изделия для монтажа в конкретной схеме нужно ориентироваться на его индивидуальные характеристики (см.
выше).
Стоимость продукции
Она зависит от модификации клеммника «WAGO». Цены на продукцию довольно низкие. Например, изделия серии 273 (модель 202) – 7 руб/шт., 222-415 – 32 рубля за единицу.
Основы разъема— SparkFun Learn
Авторы: SFUptownMaker, участник #23999
Избранное Любимый 59
Винтовые клеммы
В некоторых случаях может потребоваться возможность подключения к цепи оголенного провода без концевой заделки. Винтовые клеммы являются хорошим решением для этого. Они также хороши для ситуаций, в которых соединение должно поддерживать несколько различных подключаемых устройств.
Недостатком винтовых клемм является то, что они могут довольно легко отсоединиться, оставив оголенный провод в цепи. Небольшой мазок горячего клея может решить эту проблему, и его потом будет не слишком сложно удалить.
Винтовые клеммы обычно предназначены для узкого диапазона размеров проводов, и слишком маленькие провода могут быть такой же большой проблемой, как и слишком большие провода. SparkFun предлагает четыре типа винтовых клемм — 2,54 мм (стандарт макета 0,1 дюйма), версию с шагом 3,5 мм, 5 мм и 10 мм.
Винтовые клеммы Шаг 2,54 мм (2 контакта)
В наличии ПРТ-10571
3
Избранное Любимый 18
Список желаний
Винтовые клеммы, шаг 5 мм (2 контакта)
В наличии ПРТ-08432
1
Избранное Любимый 14
Список желаний
Винтовые клеммы Шаг 3,5 мм (2-контактный)
В наличии ПРТ-08084
Избранное Любимый 23
Список желаний
Клеммная колодка — 3 позиции (15А, 600В)
Пенсионер ПРТ-13060
1 Пенсионер
Избранное Любимый 10
Список желаний
Нажмите здесь, чтобы увидеть больше винтовых клемм
Большинство винтовых клемм имеют модульную структуру, и их можно легко расширить с тем же шагом, просто соединив вместе две или более меньших секций.
Винтовые клеммы с шагом 3,5 мм, показывающие точку ввода подсоединяемого провода, фиксирующий винт, который удерживает провод на месте, и модульные разъемы по бокам отдельных блоков, позволяющие объединять несколько частей вместе.
Пружинные клеммы
Альтернативой винтовым клеммам являются пружинные клеммы (также известные как «вставные», «клеть-зажим» или «защелкивающиеся» разъемы). Пружинные клеммы работают так же, как и винтовые клеммы. Однако вместо того, чтобы затягивать винт для соединения с куском проволоки, пружина скрепляет куски металла вместе.
Пружинные клеммы представляют собой альтернативу винтовым клеммам. Они лучше работают в средах с сильными вибрациями (например, в автомобилях) или когда провод расширяется/сжимается из-за циклического изменения температуры. Кроме того, натяжение автоматически регулируется в соответствии с калибром провода (при условии, что оно находится в пределах допустимой толщины провода), в отличие от колебаний натяжения, когда пользователь затягивает винтовую клемму.
Ниже приведены несколько соединителей с пружинными клеммами, которые SparkFun имеет в каталоге.
Пружинные клеммы — монтаж на печатную плату (3-контактный)
В наличии ПРТ-08074
Избранное Любимый 10
Список желаний
Пружинные клеммы — монтаж на печатной плате (2-контактный)
В наличии ПРТ-08073
$1,50 $0,38
Избранное Любимый 14
Список желаний
Пружинные клеммы — монтаж на печатную плату (4-контактный)
В наличии ПРТ-08075
Избранное Любимый 10
Список желаний
Пружинные клеммы — монтаж на печатную плату (6-контактный)
Пенсионер ПРТ-08077
Пенсионер
Избранное Любимый 9
Список желаний
Клемма динамика — 4 Весна
Пенсионер COM-11145
Пенсионер
Избранное Любимый 10
Список желаний
Некоторые платы (например, gamer:bit, LumiDrive и Qwiic MP3 Trigger) снабжены пружинными клеммами для легкого доступа к контактам ввода/вывода.
Шариковая ручка, нажимающая на язычок коннектора gamer:bit, чтобы соединить кусок провода.
Штекер типа «банан»
Большинство приборов для проверки электропитания (мультиметры, блоки питания) имеют очень простой разъем, называемый «штекер типа «банан». Они соединяются с «банановыми штекерами», гофрированными металлическими штекерами с пружинами, предназначенными для единого подключения питания. Они часто доступны в штабелируемой конфигурации и могут быть легко подключены к любому типу провода. Они способны нести несколько ампер тока и недороги.
Штабелируемая банановая заглушка. Обратите внимание, что существует два разных способа подключения дополнительной штепсельной вилки типа «банан».
Поставка регулируемого стола Extech с держателями типа «банан» спереди.
Зажим «крокодил»
Зажимы «крокодил» названы по очевидным причинам и подходят для тестовых соединений со столбами или оголенными проводами.
Они, как правило, громоздки, легко вызывают короткое замыкание на ближайший голый металл и имеют довольно плохое сцепление, которое можно легко скомпрометировать. Они в основном используются для недорогих соединений во время отладки.
Инструмент «третьей руки», в котором используются зажимы типа «крокодил» для удерживания заготовок, удерживающий провод с зажимом типа «крокодил» для электрических испытаний. Обратите внимание на пластиковый чехол, окружающий зажим типа «крокодил», чтобы уменьшить вероятность короткого замыкания на другие соединения.
Зажим IC (или крючок IC)
Для более тонких операций измерения на рынке имеется множество зажимов IC. Их размер позволяет пользователю закрепить их на выводах ИС, не касаясь соседних контактов; некоторые из них достаточно тонкие, чтобы их можно было закрепить даже на ножках компонента SMD с мелким шагом. Эти меньшие зажимы можно найти на логических анализаторах, а также на тестовых проводах, которые отлично подходят для создания прототипов или устранения неполадок схем.
Большой зажим ИС на конце провода. Этот зажим по-прежнему достаточно мал, чтобы его можно было соединить с одной ножкой микросхемы со сквозным отверстием, не создавая проблем для соседних контактов.
Пружинные клеммные колодки IEC | Аллен-Брэдли
Устройства подключения
Наши клеммные колодки с пружинными зажимами IEC предлагают технологию безвинтовой клеммы, которая предлагает быстрое и практичное решение для надежных и надежных соединений.
Эти блоки высокой плотности сокращают время подключения, сводят к минимуму поиск и устранение неисправностей и работают в тяжелых условиях. Надежный контакт долговечен в экстремальных условиях, таких как вибрация. Мы предлагаем 20 типов клеммных колодок с пружинными зажимами IEC, включая клеммы с заземлением, предохранителями, датчиками, компактные, мини-клеммы, вставные и изолирующие.
Клеммные колодки IEC с пружинными зажимами с гребенчатым соединением
Наш бюллетень 1492 Клеммные колодки с пружинными зажимами IEC с гребенчатым соединением имеют стандартное соединение с зажимом в виде клетки с одной стороны и соединение в виде гребенки с другой стороны. Блоки являются хорошим выбором для быстрого подключения к нескольким соединениям.
информация о продукте
Стандартные проходные клеммные колодки IEC с пружинными зажимами
Наш бюллетень 1492 Стандартные проходные клеммные колодки IEC с пружинными зажимами для одноконтурных проходных соединений доступны в девяти цветах и нескольких размерах.
Многие из них доступны в виде блоков с тройным и счетверенным подключением.
информация о продукте
Специальные проходные пружинные клеммы IEC
Наш бюллетень 1492 Специальные проходные пружинные клеммы IEC представляют собой двухуровневые блоки с общим звеном, соединяющим две цепи. Эта ссылка создает единый блок с двумя точками соединения с каждой стороны.
информация о продукте
Пружинные клеммные колодки датчика IEC
Наш бюллетень 1492 Датчик IEC Пружинные клеммные колодки представляют собой вставные блоки, предназначенные для 3-проводных приложений. Съемные клеммы имеют внутреннюю перемычку при установке в группу. Они доступны с индикаторами состояния для диапазонов напряжения 10…30 В.
информация о продукте
Пружинные клеммные колодки IEC для распределения питания
Наш бюллетень 1492 Пружинные клеммные колодки IEC для распределения питания с расстоянием между фидерами доступны в различных конфигурациях разъемов, чтобы помочь удовлетворить потребности вашего приложения.
Откидные крышки обеспечивают более легкий доступ и лучшую защиту от случайного прикосновения.
информация о продукте
Съемные пружинные клеммные колодки IEC для аналогового управления контуром
Наш бюллетень 1492 Съемные клеммные колодки для аналогового управления контуром IEC с пружинными зажимами обеспечивают возможность подключения дискретных электронных компонентов, предохранителей для защиты цепи или изоляции цепи отсоединяйте вилку там, где пространство ограничено. Эта линия включает клеммную колодку с двумя проходными цепями и одним заземлением.
информация о продукте
Мини-блок для панельного монтажа Пружинные клеммные колодки IEC
Наш бюллетень 1492 Мини-блок для панельного монтажа Пружинные клеммные колодки IEC представляют собой обычные одноконтурные проходные блоки, которые отличаются долговечностью и доступны в широком диапазоне цветов.
. Они являются хорошим выбором для приложений с высокой плотностью и тесных пространств.
информация о продукте
Отключение нейтрали и установка Пружинные клеммные колодки IEC
Наш бюллетень 1492 Отключение и установка нейтрали Пружинные клеммные колодки IEC обеспечивают повышенную безопасность, поскольку для размыкания или замыкания цепи требуется инструмент. Эти блоки работают с рядом проходных цепей, цепей заземления и цепей с прямым подключением к шине. Эта шина проходит по всей длине клеммных колодок к соединительной колодке, которая устанавливается дальше по шине для изолированного соединения нейтрали.
информация о продукте
Многоконтурные проходные клеммные колодки IEC с пружинными зажимами
Наш бюллетень 1492 Многоконтурные проходные клеммные колодки IEC с пружинными зажимами идеально подходят для приложений, в которых сигналы управления должны распределяться и собираться через одни и те же блоки.
Блоки являются хорошим решением для проводки с высокой плотностью монтажа и доступны в девяти цветах.
информация о продукте
Изоляция Пружинные клеммы IEC
Наш бюллетень 1492 Изолирующие клеммные колодки IEC с пружинными зажимами обеспечивают более простое и удобное средство размыкания цепи без повторной проводки.
информация о продукте
Клеммные колодки для внутренних компонентов
Бюллетень 1492 Клеммные колодки для внутренних компонентов имеют внутренние фиксированные электронные компоненты. Они доступны с прямым диодом, обратным диодом, ограничителем перенапряжения и диапазоном номиналов резисторов.
информация о продукте
Мини-блок с блокировкой Пружинные клеммные колодки IEC
Наш бюллетень 1492 Блокировка мини-блока Пружинные клеммы IEC рассчитаны на напряжение 600 В по стандарту UL.
Они доступны в основном в одноконтурных и четырехконтурных, двухконтурных проходных и заземляющих блоках. Они отличаются долговечностью и широкой цветовой гаммой в меньшем размере. Наши взаимосвязанные мини-блоки являются хорошим решением для приложений с высокой плотностью размещения и могут монтироваться на рейке или панели.
информация о продукте
Пружинные клеммные колодки заземления IEC
Наш бюллетень 1492 Пружинные клеммные колодки заземления IEC легко и аккуратно организуют заземляющие соединения на DIN-рейке. Одноуровневые блоки доступны с двойным, тройным или счетверенным соединением. Двухуровневые блоки включают в себя одно проходное и одно заземление.
информация о продукте
Пружинные клеммные колодки IEC с предохранителем
Наш бюллетень 1492 Пружинные клеммные колодки IEC с предохранителем обеспечивают защиту от перегрузки по току и монтируются непосредственно на DIN-рейку.
