Классификация нивелиров.Нивелиры подразделяют на высокоточные, точные и технические. В каждую из этих групп входят нивелиры с цилиндрическими уровнями (для краткости в дальнейшем условимся называть их нивелирами с уровнями) и с компенсаторами.
Визирную ось зрительной трубы нивелира с уровнем приводят в горизонтальное положение вручную. У нивелира с компенсатором она устанавливается автоматически под действием маятникового или оптического устройства компенсации углов наклона линии визирования. Точные и технические нивелиры бывают с горизонтальными кругами (лимбами) и без них.
Точность и конструктивные особенности нивелиров указывают в их названиях (шифрах). Нивелиры с уровнями имеют шифры: высокоточные Н-0,5; точные Н-3; технические H-10 (H — первая буква названия прибора; число показывает точность прибора — среднюю квадратическую погрешность превышения в миллиметрах, возникающую при двукратном измерении 1 км нивелирного хода).
На съемках и строительных работах в лесном хозяйстве применяют точные и технические нивелиры.
Нивелир Н-3 имеет зрительную трубу, наглухо скрепленную с цилиндрическим уровнем, и подставку (рис. 77, а). Зрительная труба 30-кратного увеличения дает обратное изображение. Ее наводят на рейку сначала приближенно, визируя по мушке при отпущенном закрепительном винте, затем — точно с помощью наводящего винта, глядя в трубу. Приближенно горизон-тируют (нивелируют) прибор по круглому уровню, действуя подъемными винтами. Точно приводят луч визирования в горизонтальное положение при помощи цилиндрического контактного уровня, действуя элевационным винтом. Наблюдатель берет отсчет с рейки, видимой в поле зрения трубы (рис. 78) рядом с изображением уровня, в тот момент, когда половинки концов пузырька пришли в контакт (см.
Нивелир Н-ЗК (рис. 77, б) имеет компенсатор, помещенный в зрительной трубе между объективом и сеткой нитей (рис. 79). Компенсатор состоит из двух прямоугольных призм: одна подвешена на двух парах тонких скрещивающихся стальных нитей, другая наглухо скреплена с корпусом трубы. При наклоне зрительной трубы на небольшой угол (до ±15′) подвижная призма наклоняется в противоположную сторону на угол, рассчитанный так, чтобы направить горизонтальный луч, идущий от рейки на высоте центра объектива, точно на перекрестие сетки нитей. Компенсатор начинает работать после приближенного горизон-тирования нивелира по круглому уровню.
Разновидность данного типа приборов — нивелир Н-ЗКЛ имеет горизонтальный круг. Такой нивелир используют для съемки равнинных участков местности полярным способом. Цена деления лимба—1°. Отсчет берут по неподвижному штриху с погрешностью 0,1°.
Нивелир H-10 в настоящее время выпускается под шифрами H-10Л и 2Н-10Л (рис.
80, а). Помимо зрительной трубы, цилиндрического уровня и элевацион-ного винта имеет горизонтальный круг, по которому углы отсчитывают с погрешностью в 0,1°. Для гори-зонтирования нивелира Н-10Л служит шаровая пята, 2Н-10Л— подъемные винты.
Нивелир Н-10КЛ (рис. 80, б)с компенсатором, встроенным в трубу, имеет следующие особенности: зрительная труба дает прямое изображение; горизонтальный круг можно переставлять при помощи специального винта, что облегчает ориентирование лимба; для управления прибором имеется лишь одна рукоятка фокусировки зрительной трубы и перемещения подвижной линзы компенсатора.
Нивелирные рейки.Это деревянные бруски с обитыми железными пластинами концами (пятками). На рейки нанесены деления в виде шашек черного цвета на одной стороне, красного на другой. Счет делений ведут от нижней пятки. На черной стороне с ней совпадает нуль, на красной — отсчет 4 687 или 4 787 мм. Две рейки с разностью 100 мм в оцифровке пяток красных сторон составляют один комплект.
Для точного нивелирования используют рейки РН-3, при техническом нивелировании —PH-10 или РН-3.

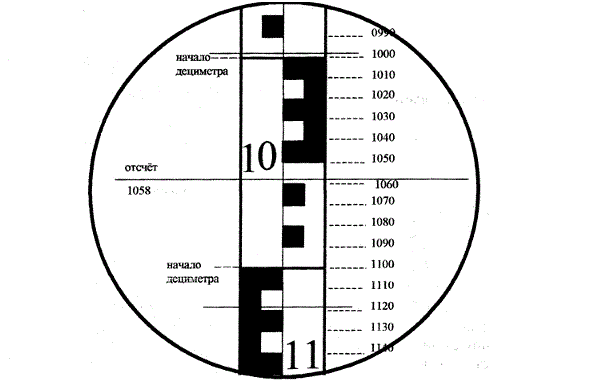

Рейка РН-3 (рис. 81, а) имеет цену деления 1 см. Каждый ее дециметр оцифрован прямыми или перевернутыми цифрами. Изготовляют складные (длиной 3 и 4 м) и цельные (длиной 1,5 и 3 м) рейки. В шифр рейки включают ее характеристики. Например, PH-ЗП-3000С: PH — рейка нивелирная, 3 — для точных работ, Π — для нивелиров прямого изображения, 3000 — 3-метровая, С — складная.
Рейка СН-10 — 4-метровая, складная, шкала с прямой или перевернутой оцифровкой, цена деления черной стороны 2 и красной 5 см.
Во время работы рейки ставят на прочно забиваемые в грунт колья. Если не требуется закреплять на местности точки установки реек, при нивелировании их ставят на переносные металлические башмаки или костыли (рис. 81, б, в).
Нивелиры и рейки
Нивелир – геодезический прибор, используемый в геодезии, при помощи которого строятся нивелирная сеть и прокладываются нивелирные ходы, являющиеся основой топографических съемок и геодезических измерений, с целью определения превышения точек земной поверхности относительно друг друга.
Государственная нивелирная сеть в зависимости от точности подразделяется классы: I, II, III и IV.
Нивелирная сеть I класса строится отдельными линиями, прокладываемыми
преимущественно вдоль железных дорог. Она обеспечивает территорию
государства единой системой высот. При нивелировании сети I класса
используют нивелиры высокой точности. Такие геодезические приборы могут
быть снабжены микрометром с ценой деления 0,05 мм.
Нивелирная сеть II класса, опираясь на пункты сетей нивелирования I класса, прокладывается, как правило, по железным, шоссейным и другим улучшенным дорогам в виде полигонов с периметром 500-600 км. При выполнении геодезических измерений такой точности используют высокоточные нивелиры и штриховые рейки с инварной полосой.
Нивелирная сеть III класса строится внутри полигонов нивелирования I и
II классов, как отдельными линиями, так и системами ходов с узловыми
точками. При этом полигон II класса делится на 6-9 полигонов III класса
с периметрами 150-200 км каждый.
Построение нивелирных ходов IV класса осуществляется отдельными линиями на исходные пункты, или системами ходов с узловыми точками. Пункты нивелирования IV класса служат непосредственным обоснованием топографических съемок и основой для различного рода строительства.
Нивелирование – вид геодезических работ, при которых определяются разности высот точек (превышений) на поверхности земли. При чем существует несколько методов ведения таких работ:
- геометрическое нивелирование;
- тригонометрическое нивелирование;
- гидростатическое нивелирование;
- барометрическое нивелирование.
Самый распространенная методика — это геометрическое нивелирование.
Способ геометрического нивелирования заключается в непосредственном
определении превышений с помощью специального прибора – нивелира,
дающего горизонтальную ось визирования, и нивелирных реек с
градуировкой, вертикально установленных в данных точках земной
поверхности.

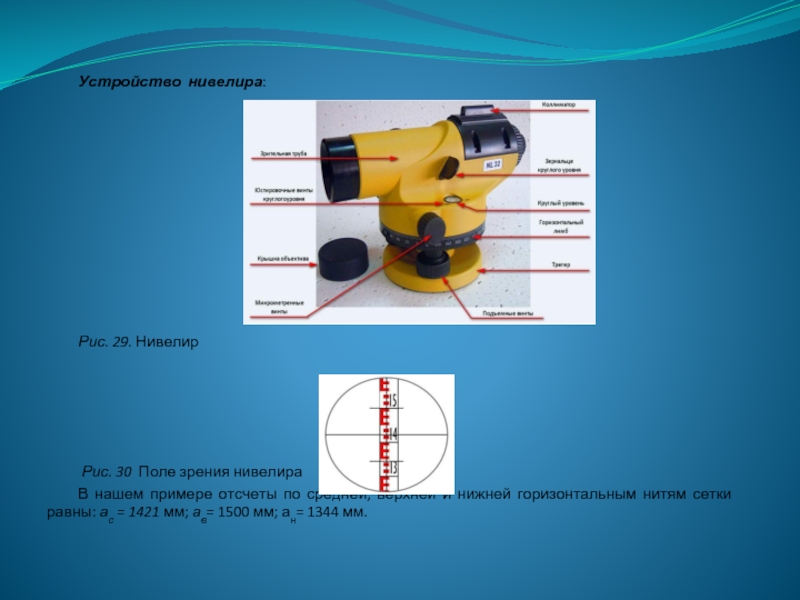

Основные составляющие нивелира:
- устройство наведения — зрительная труба;
- алидадная часть, цилиндрический уровень или заменяющий его компенсатор,
- цилиндрический уровень или заменяющий его компенсатор,
- подставка нивелира, связанные с ней ось и три подъемных винта.
Данные геодезические приборы производят в различном исполнении: оптические, электронные, лазерные. Оптический нивелир – наиболее востребованный геодезический прибор, широко используемый в строительстве; электронный (цифровой) нивелир – с электронным устройством и программой для обработки результатов измерения, используется для высокоточных измерений; лазерный нивелир (например, ротационный) – в основе имеет вращающийся лазерный луч, не требует высоких профессиональных познаний при пользовании.
Перед началом полевых измерений общим осмотром, поверками и
исследованиями убеждаются в пригодности нивелира для производства работ
определенной точности.
Общим осмотром устанавливают состояние геодезического прибора в отношении исправности уровней, подъемных, исправительных, элевационных, зажимных и наводящих винтов, штатива и комплектности принадлежностей. Особое внимание при этом уделяют чистоте оптики, плавному вращению прибора относительно вертикальной оси, четкости изображения сетки нитей и пузырька контактного уровня.
Поверкой нивелира выявляют отступления от требований к взаимному расположению осей геодезического прибора и достаточно полно устраняют эти отклонения.
На рынке России предлагаются нивелиры производства SETL, УОМЗ, Topcon, Trimble, Sokkia и мн. др.
Работа с нивелиром не представляется возможной, конечно, без штатива и
рейки для нивелира. Нивелирные рейки служат для измерения высот точек,
что определяет величину превышения. Нивелирные рейки различают по
материалу изготовления: инварные, алюминиевые и деревянные. Корпус
большинства деревянных нивелирных реек выполняют в форме бруска длиной
3 – 4 метра из хорошо выдержанного дерева, пропитанного маслом.
В рабочем (вертикальном) положении рейка устанавливается на выступ металлического башмака. Отвесное положение рейке придается при помощи круглого уровня, привинченного к ее боковой грани. Чтобы убедиться в пригодности нивелирной рейки для нивелирования, внешним осмотром устанавливают четкость делений, отсутствие прогиба, исправность уровня и пятки.
Типы нивелирной рейки, используемой в геодезии
Нивелирная рейка представляет собой прямой прямоугольный стержень с делениями, основание рейки соответствует нулевому отсчету. Назначение уровня в том, чтобы установить горизонтальную линию визирования. Целью нивелира является определение величины, на которую станция находится выше или ниже линии прямой видимости. Типы выравнивающих посохов можно разделить на два класса
- Посохи для самочтения
- Целевой персонал
Посох с автоматическим чтением — это тот, который может быть прочитан непосредственно оператором инструмента через телескоп.
Целевая рейка, с другой стороны, содержит движущуюся мишень, по которой считывает показания рейдер.
Обычно есть три вида посоха для самостоятельного чтения. Это твердый посох, складной посох и телескопический посох. На рисунках ниже a и b показан образец твердого нотоносца в английских единицах, а c и d — в метрических единицах. Наиболее распространенная форма наименьшего деления составляет 0,01 фута или 5 мм. Однако некоторые нотоносцы могут иметь точную градуировку до 2 мм. Посох обычно делают из хорошо выдержанного дерева длиной 10 футов или 3 метра.
На рисунке ниже 9.12 показана модельная рейка Sopwith, расположенная в трех телескопических отрезках. В полностью выдвинутом состоянии он обычно имеет длину 14 футов.
На рис. 9.13 ниже показан складной посох обычно длиной 10 футов с шарниром в середине его длины. Когда стержень не используется, его можно сложить вокруг шарнира, чтобы было удобно переносить его с одного места на другое.
Поскольку самосчитывающий посох всегда виден в телескоп, все показания кажутся перевернутыми. Поэтому показания снимаются сверху вниз.
2.Целевой посохЦелевой посох — еще один тип прокачиваемого посоха. На рис. 9.14 показана мишень со скользящей мишенью, оснащенной нониусом. Стержень состоит из двух скользящих отрезков: нижний длиной около 7 футов и верхний длиной 6 футов. Стержень градуирован в футах, десятых и сотнях, а нониус мишени позволяет снимать показания с точностью до тысячных долей. фут.
Для снятия показаний контролер уровня приказывает помощнику поднять или опустить мишень, пока она не разделится пополам на линии обзора. Затем держатель посоха зажимает цель и снимает показания.
Относительные достоинства самосчитывающейся и целевой рейки
1. При самосчитывающейся рейке показания снимаются быстрее, чем при целевой рейке.
2. В случае целевого персонала обязанности целевого штабного так же важны, как и обязанности выравнивателя, и требуют услуг обученного человека.
С другой стороны, в случае с посохом для самочтения обычный человек может держать посох, больше концентрируясь на удержании посоха в отвесном положении.
3. Показание с помощью целевой рейки может быть получено с большей точностью. Однако уточнение обычно более кажущееся, чем реальное, поскольку человек-мишень может быть направлен неточно, чтобы линия обзора делила цель пополам.
Это типы нивелиров, используемых в геодезии.
типов выравнивающего персонала в геодезии-pdf
Sharmiananth 03 декабря 2021
| виды нивелирной рейки в геодезической съемке |
Нивелирная рейка представляет собой прямой прямоугольный стержень с нулевыми делениями, основание рейки. Целью уровня является установление горизонтальной линии видимости. Целью нивелирной рейки является определение величины, на которую станция (т. е. подножка рейки) находится выше или ниже линии прямой видимости.
Нивелирующие рейки можно разделить на два класса:
- Самостоятельно считывающая рейка при съемке и
- Целевая рейка при съемке
Самосчитывающаяся рейка — это та, которая может считываться непосредственно оператором инструмента через зрительную трубу. . Целевой посох от штатного сотрудника. с другой стороны, содержит движущуюся мишень, по которой снимают показания
ПРИНЦИПЫ СЪЕМКИ — загрузка в формате pdf
(i) САМОЧИТАЮЩАЯ МАШИНА
Обычно существует три формы самосчитывающей рейки:
- Твердый посох ;
- Складной посох;
- Телескопическая рейка (Соп с выкройкой).
| сплошной нотоносец в геодезической съемке |
вышеприведенные (a) и (b) показывают модели сплошного нотоносца в английских единицах, а (c) и (d) показывают, что в метрических единицах единица.
В наиболее распространенных формах наименьшее деление составляет 0,01 фута или 5 мм. Однако некоторые нотоносцы могут иметь точную градуировку до 2 мм. Посох обычно делают из хорошо выдержанного дерева длиной 10 футов или 3 метра.
| виды рейки для самостоятельного чтения — телескопическая рейка |
на изображении показана подставка с модельной рейкой, расположенной в трех телескопических длинах. В полностью выдвинутом состоянии он обычно имеет длину 14 футов (или 5 м). Посох длиной 14 футов имеет сплошную верхнюю часть длиной 4 фута 6 дюймов, скользящую в центральную коробку длиной 4 фута 6 дюймов. Центральная коробка, в свою очередь, скользит в нижнюю коробку длиной 5 футов. В рейке 5 м три соответствующие длины обычно составляют 1,5 м, 1,5 м и 2 м.
| типы выравнивающей рейки — складная рейка |
На ней изображена складная рейка обычно длиной 10 футов, имеющая шарнир в середине своей длины.
Когда стержень не используется, его можно сложить вокруг шарнира, чтобы было удобно переносить его с одного места на другое.
Поскольку самосчитывающий посох всегда виден в телескоп, все показания кажутся перевернутыми. Поэтому показания снимаются сверху вниз.
Регулировочные рейки, отградуированные в английских единицах измерения, обычно имеют целое число ножек, отмеченное красным цветом слева от рейки (показано заштрихованными линиями на телескопической рейке). Нечетные длины стоп отмечены черным цветом справа. Верхняя часть этих черных градуировок указывает на нечетные десятые доли, а нижняя — на четные десятые доли. Сотые доли фута обозначены чередующимися белыми и черными пробелами, верхняя часть черного пробела указывает на нечетные сотые доли, а верхняя часть белого пробела указывает на четные сотые доли. Иногда, когда рейка находится рядом с инструментом, красная метка всей стопы может не появляться в поле зрения. В этом случае посох медленно поднимают до тех пор, пока в поле зрения не появится красная цифра, таким образом, красная цифра указывает на всю ступню.
Складная нивелирная рейка в метрических единицах
На ней изображена складная рейка длиной 4 м (IS: 1779-1961). Рейка состоит из двух тщательно выдержанных деревянных деталей длиной 2 м с стыковым соединением. Каждая часть рейки изготовлена из одной продольной полосы без единого стыка. Ширина и толщина рейки сохранены на уровне 75 мм и 18 мм соответственно. Складной шарнир древка выполнен разъемного типа с запирающим устройством сзади. Посох соединен таким образом, что:
- рейка может быть сложена до 2 м длины.
- две части могут быть отсоединены друг от друга, когда это необходимо, для облегчения обращения и манипуляции с одной частью, и
- , когда две части соединены вместе, две части становятся жесткими и прямыми.
Круглый купол в соответствующем корпусе с 25-минутной чувствительностью расположен сзади. У персонала есть приспособления для отвеса, чтобы проверить и исправить задний пузырь. К нижней латунной заглушке привинчена латунь.
Посох имеет две складные рукоятки с пружинным запирающим устройством или обычным запирающим устройством.
Каждый метр разделен на 200 делений, толщина градуировки 5 мм. он показывает детали выпускных. Каждый дециметр длины обозначен соответствующими цифрами (число метра выполнено красным, а число дециметра черным). Дециметровое число выполнено сплошным по всей рейке.
(ii) МИШЕНЬ ПЕРСОНАЛ
| мишень при выравнивании |
Здесь показана мишень со скользящей мишенью. Стержень состоит из двух скользящих длин, нижняя длиной ок. 7 футов, а верхний — 6 футов. Стержень градуирован в футах, десятых и сотых долях, а нониус мишени позволяет снимать показания с точностью до тысячной доли фута. Для показаний ниже 7 футов мишень перемещается в нижнюю часть, а для показаний выше цель фиксируется на отметке 7 футов верхней длины. Для снятия показаний контролер уровня приказывает помощнику поднять или опустить мишень до тех пор, пока она не будет разделена пополам линией обзора.
Затем держатель посоха зажимает цель и снимает показания. Верхняя часть нотоносца градуирована сверху вниз. Когда необходимо получить более высокие показания, цель устанавливается на вершине (т. Е. Отметка 7 футов) длины скольжения, а длина скольжения, несущая цель, поднимается до тех пор, пока цель не будет разделена пополам линией визирования. Затем показания находятся на задней части рейки, где второй нониус позволяет измерять показания с точностью до тысячной доли фута.
Относительные достоинства посохов для самостоятельного чтения и посохов-целей
