Распределительный коллектор.

Как подобрать для этажа и квартиры?

Головна > Статті > Практикум > Как подобрать распределительный коллектор для этажа и квартиры?

В. Поляков

Распределительный коллектор («гребенка») – устройство, которое объединяет потоки с разными гидравлическими характеристиками (расход и давление) и затем их распределяет, чтобы в динамике обеспечивать на выходе одинаковое давление. На что следует в первую очередь обращать внимание при выборе распределительного коллектора для этажа и квартиры?

Прежде всего, подводящий трубопровод к «гребенке» должен иметь достаточный диаметр (условный проход).

Потери давления в питающем трубопроводе коллектора определяется по формуле:

где λ – коэффициент трения; l – длина; G – массовый расход рабочей жидкости; ρ – плотность рабочей жидкости; d – внутренний диаметр трубопровода; v – скорость потока.

Это означает, что для одинакового расхода жидкости с постоянной плотностью потери давления по длине будут обратно пропорциональны внутреннему диаметру трубы в пятой степени. Чтобы уменьшить линейные потери давления в 100 раз (два порядка) нужно выбрать диаметр распределительного коллектора в 2,51 раза больше диаметра подводящего трубопровода, соответственно – для снижения на три порядка (в 1 000 раз) коллектор должен быть по диаметру больше в 3,98 раза. В таком случае разница в давлении между соседними выходными патрубками «гребенки» будет пренебрежимо мала.

Опираясь на формулу (1), можно рекомендовать следующие геометрические соотношения для «правильного» распределительного коллектора теплового пункта.

Диаметр коллектора D_к должен быть в три раза больше диаметра подводящего трубопровода D_п:

D_к ≥ 3D_п (2)

Поперечное сечение коллектора должно быть втрое больше суммы поперечного сечения выходных патрубков:

3nD₀² ≤ D_к² (3)

Расстояние между осями выходных патрубков распределительного коллектора должно быть больше или равно 3-кратному диаметру наибольшего из соседних отводов.

Диаграммы на рис. 1 иллюстрируют эти соотношения. В «гребенке», где соблюдены рекомендованные соотношения, даже в динамике давление на выходных патрубках будет практически одинаковым. При этом скорость потока в самом коллекторе по сравнению с подводящим трубопроводом будет ниже примерно в 9 раз. В таком случае на самом распределительном коллекторе можно установить воздухоотводчик.

Рис. 1. Зависимость распределения давления на отводах от соотношения

D_к/D_п

При несоблюдении рекомендаций по соотношению диаметра и проходного сечения коллектора с условным проходом отводящих патрубков будет наблюдаться разность давлений на выходах «гребенки». То есть «гребенка» перестанет выполнять свою уравнительную (балансирующую) роль и превращается в последовательный «набор тройников».

Из-за стесненных условий, как правило, соотношение (2) для распределительной «гребенки» не выполняется. Без полноценного коллектора трудно выполнить равномерную балансировку ни для этажа, ни в квартире. Чтобы частично скомпенсировать «неправильность» соотношений диаметров и неспособность к полноценной гидравлической балансировке, для таких коллекторов важно правильно выбрать диаметр подводящего трубопровода согласно требованиям строительных норм и правил.

Согласно п. 6.6.15 ДБН В.2.5-67:2013 «Отопление, вентиляция и кондиционирование» скорость рабочей среды в трубопроводах жилых домов не должна превышать 1,5 м/с. По этому параметру можно выбрать трубу из соответствующего материала, которая будет иметь нужный массовый расход, и рассчитать теплопропускание (таблица 1).

Таблица 1. Расходы и тепловые нагрузки для труб из различных материалов при скорости рабочей среды 1,5 м/с

При расчете расхода через распределительный коллектор для водоснабжения в квартире можно обратиться к данным таблицы 2. Здесь нужно опираться на количество и расходы в квартирных точках водоразбора.

Таблица 2. Расчетные расходы через коллектор водоснабжения

Подбор распределительного коллектора

Главное правило – диаметр коллектора ни в коем случае не должен быть меньше размера трубы подводящей линии. Чем больше диаметр распределительной «гребенки» – тем лучше для равномерности давления на точках разбора воды и/или теплоносителя.

Неправильный подбор «гребенки» (см. рекомендации выше), например, для водопровода, может вызвать скачки по расходу на разных приборах (см. рис. 2) и вызвать разбалансировку, например, на смесителе.

Рис. 2. Результат неправильного подбора коллекторов для холодного и горячего водоснабжения

Если на квартирном вводе горячей и холодной воды не установлены регулирующие клапаны, принудительно стабилизирующие давление в «гребенке», то для квартирных коллекторов особенно важно придерживаться правил последовательности подключения. Присоединять устройства, неравномерность расхода на которых слабо влияет на работоспособность или комфортность водоснабжения, нужно как можно «ниже» по течению воды в «гребенке». Первым следует подключать водонагреватель, затем – смесители, вслед за этим – стиральную и посудомоечные машины (убедившись, что отсечной клапан «нет воды» настроен на давление ниже, чем падение, вызванное изменением водоразбора), и в самом конце коллектора – патрубок сливного бачка (см. рис. 3).

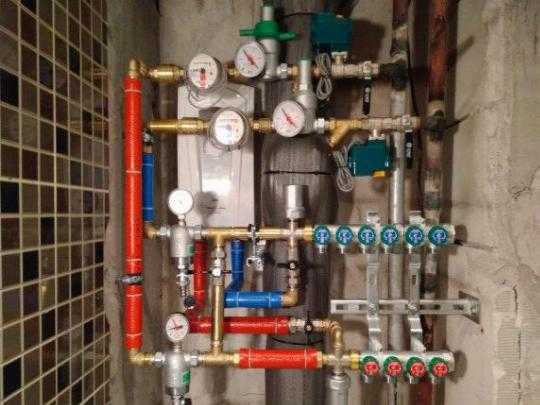

Рис. 3 Пример подключения квартирного распределительного коллектора холодной воды

Пример подбора квартирного распределительного коллектора

Рассмотрим пример подбора квартирного коллектора по схеме подключения, показанной на рис. 3, то есть на четыре точки водоразбора. Таблица 2 регламентирует необходимый расход на уровне 0,28 л/с. Пусть подводящий водопровод к дому выполнен из стальной трубы 1/2″ (Ду = 15 мм), допускающей расход 0,29 л/с при скорости потока до 1,5 м/с. Подвод к «гребенке» осуществлен металлополимерной трубой 20×2,0 (3/4″). По данным производителя определяем, что допустимый расход через такую трубу 0,3 л/с, что превышает пропускную способность домового ввода (1/2″). Выбрав коллектор VTc.500NE с условным диаметром 1″ (Ду = 30 мм), проверяем общие рекомендации по выбору коллекторов (см. выше).

Площади поперечного сечения «гребенки» (см. табл. 3) и подвода (1/2″) различаются в 4 раза. При таком соотношении условных диаметров снижение потерь по длине «гребенки» (формула 1) составит 23 раза. Это неидеально (соотношение диаметров гребенки и подвода не [2,5…4]:1, а 2:1), но в данном случае это не критично: при соблюдении порядка подключения (см. рис. 3) распределительный коллектор для водоснабжения на 4 выхода сможет выполнять свою балансировочную роль в динамическом режиме работы.

Большой ассортимент распределительных коллекторов

В таблице 3 в качестве примера приведены коллекторы торговой марки VALTEC на разное число выходов, разработанные для подключения этажных и квартирных систем водоснабжения и отопления.

Помимо водоснабжения, данные системы приспособлены как для радиаторного отопления, так и для низкотемпературных систем, например, «теплый пол» и обогрев открытых площадок.

Таблица 3. Коллекторы и коллекторные блоки VALTEC

Особую популярность приобретают распределительные коллекторы из нержавеющей стали, например, VTc.510.SS. Они успешно эксплуатируются в этажных распределительных узлах систем водяного отопления типовых многоквартирных зданий.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Переглянуто: 17 391

---

Вас може зацікавити:

• Коллектор для теплого водяного пола
• Системы отопления

Вам також може сподобатися

Як очистити трубки та панелі сонячних колекторів

ViCare – регулювання температури повітря окремих приміщень

Інструкції для встановлення деяких змішувачів GROHE

Як захистити котел на стадії запуску?

Солнечные коллекторы — вакуумные и плоские, особенности и области использования

• 1 Вакуумные коллекторы
• 2 Плоские коллекторы
• 3 Сравнение эффективности работы плоских и вакуумных солнечных коллекторов для нагрева воды
• 4 Сравнение КПД солнечных коллекторов
  • 4. 1 Сидней
  • 4.2 Мельбурн, Виктория
  • 4.3 Брисбан, Квинсланд
  • 4.4 Аделаида, Южная Австралия

Тепловые солнечные коллекторы бывают двух основных типов — плоские и вакуумные. В свою очередь, каждый из этих типов солнечных коллекторов может быть выполнен из разных материалов и по разным технологиям. В статье описаны основные параметры и популярные конструкции солнечных тепловых коллекторов, даны рекомендации по выбору типа в зависимости от области и условий применения. Описаны преимущества и недостатки плоских и вакуумных солнечных коллектров.

Вакуумные коллекторы

1. Tрубчатый коллектор работает при рассеянном излучении, в том числе в зимний период и в пасмурную погоду, так как он способен абсорбировать диффузионную радиацию благодаря высокоселективной абсорбционной поверхности.

Зависимость КПД коллекторов от разности температур теплоносителя и окружающей среды

2. При равенстве площади воспринимающей поверхности (для плоского это площадь абсорбера, для вакуумного — апертурная площадь), вакуумный коллектор имеет мощность почти в 2 раза больше, чем плоский, так как он поглощает полное излучение даже с задней поверхности вакуумной трубки. Этот эффект можно усилить, если располагать за коллектором отражающую поверхность. Отражение от снега также увеличивает выработку тепла вакуумным коллектором.

3. Высокая мощность коллектора позволяет достичь 70% экономии электроэнергии, необходимой для обогрева технологической воды.

4. Вакуумные трубки обладают высокой стойкостью относительно механического повреждения, так как они изготовлены из упрочненного боросиликатного стекла с толщиной стенки 2,5 мм.

5. Вакуумные трубки обладают высокой стойкостью относительно внешнего загрязнения благодаря их цилиндрической форме и расстоянию между ними – это позволяет снегу, листьям, веткам, пыли и т. п. проходить между трубками под коллектор и таким образом дать коллектору возможность работать максимально эффективно без необходимости технического ухода.

6. Вакуумный коллектор обладает меньшей парусностью (препятствие ветру), так как вакуумные трубки находятся на расстоянии друг относительно друга и дают возможность продува ветра между ними. Плоский коллектор, наоборот, должен противостоять ветру всей своей поверхностью – этим самым прочность конструкции плоского коллектора должна быть существенно выше, чем вакуумного.

Термоснимок коллекторов

Плоский коллектор излучает значительное количество тепла в окружающую среду

7. Вакуумный коллектор с тепловыми трубками очень просто устанавливается. Подсоединение трубок реализуется сухим путем, т. е. без прямого контакта с рабочей жидкостью солнечного контура – в результате этого возникает надежное подсоединение трубок, которое позволяет также производить замену отдельных трубок в ходе эксплуатации коллектора под давлением. В случае повреждения плоского коллектора необходимо сначала осуществить отключение всей системы и лишь тогда производить ремонт или замену.

8. Трубчатый коллектор обладает незначительными тепловыми потерями, так как внутри вакуумных трубок имеется вакуум 5×10^-3 Па. Поэтому температура окружающей среды оказывает на мощность вакуумного коллектора влияние лишь в очень незначительной степени. По этой причине вакуумная трубка не нагревается даже несмотря на то, что теплоноситель в контуре солнечного коллектора нагрелся, например, до 150 °С. В случае плоских коллекторов внутри коллектора не находится вакуум, а теплоизоляция и воздух, которые не обладают такими термо-изоляционными характеристиками, как вакуум. Поэтому при низких температурах плоский коллектор должен сначала подогреть “самого себя“ и лишь затем он способен передавать тепло теплонесущей жидкости в системе солнечного нагрева.

Плоские коллекторы

1. Плоский солнечный коллектор производится современным промышленным методом пайки, без заклепочных соединений, винтов или классических уплотняющих материалов, которые со временем оказываются неплотными.
2. Высокоэффективный плоский коллектор обеспечивает высокую степень абсорбции тепла прежде всего летом и в переходные сезоны года.
3. В качественных коллекторах селективный абсорбционный слой наносится специальным методом в вакууме. Простые плоские коллекторы используют черную термостойкую краску. Они дешевле, но их эффективность может быть на 20-30% меньше, чем у коллекторов с селективным покрытием.
4. Простой монтаж с возможностью последовательного или параллельного подсоединения в целях увеличения мощности.
5. Высококачественные материалы, обеспечивающие срок службы 20 и более лет.
6. Высокая мощность плоского коллектора позволяет летом при оптимальных условиях достичь до 70% экономии энергии для обогрева технологической воды.

Сравнение эффективности работы плоских и вакуумных солнечных коллекторов для нагрева воды

Какой солнечный коллектор лучше — плоский или вакуумный? По этому вопросу сломано много копий. Несмотря на то, что вакуумный коллектор дороже, его преимущества перевешивают разницу в цене.

Солнечные системы нагрева воды с вакуумными коллекторами:

• Более эффективны при передаче тепла –  до 163% по сравнению с плоскими в условиях умеренного климата!
• Могут работать при отрицательных температурах воздуха
• Долговечны. Если ломается трубка, ее можно легко заменить без замены всего коллектора
• Отлично работают в пасмурную погоду
• Для получения одинакового количества тепла требуется меньшая площадь крыши, чем в случае с плоскими коллекторами.
• Проблема коррозии гораздо меньше, по сравнению с плоскими солнечными коллекторами.

Сравнение КПД солнечных коллекторов

Ниже приведены результаты сравнительных испытаний плоских и вакуумных коллекторов в различных климатических условиях. Результаты говорят сами за себя — лучший КПД вакуумных коллекторов наблюдается практически в любых условиях.

Результаты испытаний, приведенные ниже, даны при нагреве воды солнечными коллекторами с температуры окружающей среды до  75 °C – данные предоставлены Hills Solar. Плоские солнечные коллекторы были испытаны в National Solar Test Facility, Канада.

Сидней

Зима:
Уровень солнечной радиации во время испытаний был 426 Вт/м²  и температура окружающего воздуха была 13.1 °C. Вакуумный коллектор оказался лучше на 104%, чем плоский, из расчета на один м² апертурной поверхности для вакуумного коллектора или общей площади для плоского коллектора.

Лето: Солнечная радиация была 840 Вт/м², температура воздуха 21.3 °C. Вакуумный коллектор оказался на 150.5% более эффективным  из расчета на м² апертурной поверхности**.

** Данные взяты из отчета Hills Solar  – hills-collector-efficiency (380kb PDF)

Мельбурн, Виктория

Зима:
Уровень солнечной радиации во время испытаний был 296 Вт/м²  и температура окружающего воздуха была 9. 9 °C. Вакуумный коллектор оказался лучше на 163,5%, чем плоский, из расчета на один м² апертурной поверхности для вакуумного коллектора или общей площади для плоского коллектора.

Лето: Солнечная радиация была 861 Вт/м², температура воздуха 19.8 °C. Вакуумный коллектор оказался на 151.5% более эффективным  из расчета на м² апертурной поверхности**.

Брисбан, Квинсланд

Зима:
Уровень солнечной радиации во время испытаний был 546 Вт/м²  и температура окружающего воздуха была 17.8 °C. Вакуумный коллектор оказался лучше на 81%, чем плоский, из расчета на один м² апертурной поверхности для вакуумного коллектора или общей площади для плоского коллектора.

Лето: Солнечная радиация была 828 Вт/м², температура воздуха 25.1 °C. Вакуумный коллектор оказался на 54.5% более эффективным  из расчета на м² апертурной поверхности**.

 Аделаида, Южная Австралия

Зима:
Уровень солнечной радиации во время испытаний был 452 Вт/м²  и температура окружающего воздуха была 10. 9 °C. Вакуумный коллектор оказался лучше на 132%, чем плоский, из расчета на один м² апертурной поверхности для вакуумного коллектора или общей площади для плоского коллектора.

Лето: Солнечная радиация была 953 Вт/м², температура воздуха 22.1 °C. Вакуумный коллектор оказался на 52% более эффективным  из расчета на м² апертурной поверхности**.

Как видим, чем ниже температура окружающей среды, тем больше заметна разница в работе вакуумного и плоского коллектора. Чем холоднее, т.е. чем больше дельта температур, на которую нагревается вода в солнечном коллекторе, тем более явные преимущества у вакуумного солнечного коллектора.

Справедливости ради, в  исследовании, результаты которого приведены выше, использовалось приведение выработки вакуумного солнечного коллектора к апертурной поверхности, а для плоского использовалась общая поверхность. Если в расчетах принимать общую площадь для обоих типов коллекторов, разница в эффективности будет существенно меньше.

Ниже приведено соотношение поверхностей и теплопроизводительность для разных типов коллекторов (Источник).

	Размеры
1	Полная площадь, м²	4.15	2,96
2	Апертурная площадь, м²	2,79	2,78
3	Площадь абсорбера, м²	2,45	2,78
	Теплопроизводительность при среднем уровне солнечной радиации, Категория С
4	На коллектор, кВт*ч/день	8,59	6.68
5	Приведённая к общей площади коллектора, кВт*ч/день	2.065	2.15
6	Приведённая к площади абсорбера, кВт*ч/день	3.066	2.3

Заметьте, что разница между общей и апертурной площадью плоского коллектора около 0,18 м². Это площадь металлической рамы вокруг остекления.

Категория С — это условия умеренно тёплого климата. При испытаниях в более суровых условиях Категории D преимущества вакуумного коллектора намного ощутимее.

Можно видеть, что данные могут быть использованы для обоснования преимуществ как одного, так и другого типа коллекторов. Выбор нужно делать для конкретного климата и температуры окружающего воздуха. Этот выбор делается на основе решения проектировщика, решения владельца или на основе общего бюджета солнечного системы теплоснабжения. Также, могут быть другие факторы, которые влияют на выбор типа солнечного коллектора для системы солнечного горячего водоснабжения. К таким факторам могут относиться: термосифонное самоохлаждение, укрываемость снегом, способность противостоять граду, эктремальные погодные и климатические условия в месте установки, или наоборот, высокие температуры во время работы системы.

Но, очень часть окончательное решение определяется ценой системы. После анализа всех параметров и доводов за и против, решение может быть принято после ответа на простой вопрос. Например, если один коллектор стоит на 30% дороже, чем другой, будет ли он экономить на 30% больше денег на водоподготовку в реальных условиях эксплуатации? Вдумчивый анализ технических характеристик и каталожных данных для оборудования должен быть отправной точкой, но окончательное решение принимается на основе технико-экономической эффективности разных вариантов.

Эта статья прочитана 16903 раз(а)!

Продолжить чтение

• Солнечные коллекторы: правда и мифы

  81

  Плоские и вакуумные солнечные коллекторы: правда и мифы Источник: svetdv.ru — сейчас уже не работает Когда нам рассказывают об очередной чудо-технологии, то обычно во всех красках расписывают достоинства и деликатно умалчивают о недостатках. Также очень часто потребителям дают нелестные отзывы…

• Видео о солнечных коллекторах

  73

  Интересные ссылки по солнечным коллекторам Солнечные коллекторы: правда и мифы. Приведено сравнение плоских и вакуумных коллекторов. Написано все, на удивление, правильно, видно что писал не журналист, а практик. Видео о солнечных коллекторах https://youtu.be/Bm-hgBhgwL0 Процесс кипячения воды в вакуумной трубке Испытания…

• Нагрев воды солнечными коллекторами

  69

  Энергия Солнца на все случаи жизни Источник: Аква-терм №3 (19) май 2004 Самым простым и наиболее дешевым способом использования солнечной энергии является нагрев воды в плоских солнечных коллекторах.Принцип действия такого устройства весьма прост: видимые лучи солнца, проникая сквозь стекло (проходит…

• Вакуумные солнечные коллекторы

  67

  Солнечное тепло: горячее водоснабжение и отопление с вакуумными солнечными коллекторами В вакуумном водонагревателе-коллекторе объем, в котором находится темная поверхность, поглощающая солнечное излучение, отделен от окружающей среды вакуумированным пространством, что позволяет практически полностью устранять потери теплоты в окружающую среду за счет…

• Солнечный коллектор для нагрева воды «TopSon»

  65

  Пластинчатый TopSon F3-1/F3-Q Назначение Солнечные коллекторы разного типа позволяют получить тепловую энергию, которая, в первую очередь, используется для приготовления горячей воды, что особенно актуально в летний период года, когда наблюдается максимальная солнечная активность и максимальное потребление горячей воды. Фирма Wolf предлагает комплексное использование…

• Расчеты систем ГВС

  64

  Расчеты систем солнечного горячего водоснабжения Нагреть 1 кг воды на 1 градус можно, затратив 1,16 Вт*ч. Значит, нагреть тонну воды на 30 градусов (от 20 до 50) можно, затратив 1,16х1000х30=34800 Вт*ч. Считается, что минимальная мощность, при которой еще более-менее будет…

Коллектор латунь или нержавейка что лучше?

Латунь и нержавеющая сталь занимают прочные позиции в промышленных производствах и используются практически во всех сферах и отраслях. Для того, чтобы ответить на вопрос: что лучше — латунь или нержавеющая сталь (или, как ее еще называют — нержавейка), необходимо сначала подробно рассмотреть механические свойства, сильные и слабые стороны каждого материала по отдельности. Только сравнив наглядно и оценив все достоинства и недостатки, можно ответить на вопрос — что лучше: латунь или нержавеющая сталь, что мы и постараемся сделать в нашей статье.

Содержание

• СОДЕРЖАНИЕ СТАТЬИ
• ВИДЫ НЕРЖАВЕЮЩЕЙ СТАЛИ
• СВОЙСТВА НЕРЖАВЕЮЩЕЙ СТАЛИ
• МАРКИРОВКА И ОБЛАСТИ ПРИМЕНЕНИЯ НЕРЖАВЕЮЩЕЙ СТАЛИ
• СУЩЕСТВУЮЩИЕ ВИДЫ ЛАТУНИ
• СВОЙСТВА И ХАРАКТЕРИСТИКИ ЛАТУНИ
• ОБЛАСТИ ПРИМЕНЕНИЯ ЛАТУНИ
• ЧТО ЖЕ ЛУЧШЕ: ЛАТУНЬ ИЛИ НЕРЖАВЕЙКА — АНАЛИЗ

СОДЕРЖАНИЕ СТАТЬИ

• Виды нержавеющей стали
• Свойства нержавейки
• Маркировка и области применения нержавеющей стали
• Существующие виды латуни
• Свойства и характеристики латуни
• Области применения латуни
• Анализ: что лучше — латунь или нержавейка

ВИДЫ НЕРЖАВЕЮЩЕЙ СТАЛИ

Получить нержавейку можно путем усовершенствования обычной стали, в результате усиления ее свойств при помощи добавления примесей других металлов. Чаще всего в качестве таких усиливающих компонентов используют: медь, никель, хром, марганец, титан сера, кремний и некоторые другие. Несмотря на множество вариантов примесей, именно процентное содержание хрома является основополагающим и определяет наличие тех, или иных свойств нержавейки. Исходя из содержания хрома в составе, принято различать пять основных видов нержавеющей стали.

Аустенитные стали. Они содержат не менее 20% хрома и 4,5% никеля.

Дуплексные стали. В них содержание хрома достигает 25%, 1,5%никеля и незначительной примеси азота.

Ферритные стали. В их составе допускается до 29% хрома.

Мартенситные стали. В них содержание хрома незначительное, не более 13%, а никеля максимум 4%.

Многокомпонентные стали. Минимальное количество хрома и никеля и включают широкий спектр прочих примесей-усилителей.

СВОЙСТВА НЕРЖАВЕЮЩЕЙ СТАЛИ

Дак что же лучше: латунь или нержавеющая сталь? Давайте рассмотрим положительные свойства нержавеющей стали:

• Высокая устойчивость к агрессивным средам и условиям окружающей среды;
• Невосприимчивость к коррозийным разрушениям даже в местах повреждения целостности изделия;
• Хорошая устойчивость к повышенным температурам;
• Устойчивость к температурным перепадам;
• Эстетическая привлекательность;
• Экологическая безопасность;
• Возможность использования в медицине и пищевой промышленности ввиду полной безопасности для здоровья человека;
• Простота обработки;
• Способность выдерживать большие нагрузки не теряя при этом формы и своих качеств.

МАРКИРОВКА И ОБЛАСТИ ПРИМЕНЕНИЯ НЕРЖАВЕЮЩЕЙ СТАЛИ

Маркировка нержавеющей стали — число указывающее на процентное содержание углерода; буквенные обозначения, дающие представление о том, какая именно примесь содержится в данном сплаве:Х-хром, Н-никель и т.д. После них идут цифровые обозначения процентного содержания примеси.

Аустенитные стали имеют свою, несколько отличающуюся от других типов маркировку:

• А1. Сталь с высоким содержанием серы. В связи с этим ее антикоррозийные свойства ниже чем у других марок.
• А2. Одна из самых популярных марок. Легко поддается разным видам обработки, в том числе сварке. Обладает хорошей холодоустойчивостью. Основным минусом является подверженность коррозиям при воздействии агрессивных кислотных сред.
• А3. Сходна по свойствам с предыдущей маркой стали, но благодаря большему содержанию усилителей, обладает большей прочностью и устойчива к кислым средам.
• А4. Содержит значительную примесь молибдена, благодаря чему имеет хорошую устойчивость к кислотам.
• А5. Имеет сходный состав с А4, но более устойчива к высоким температурным режимам.

Нержавеющая сталь зарекомендовала себя во многих промышленных сферах:

• Автомобилестроение;
• Химическая промышленность;
• Энергетика;
• Бумажная промышленность;
• Пищевая промышленность;
• Медицина.

СУЩЕСТВУЮЩИЕ ВИДЫ ЛАТУНИ

Латунь, в отличие от нержавеющей стали, получена в результате сплавления меди и цинка.

Принято различать два типа латуней:

• Двухкомпонентные. В соответствии с названием, состоят из двух составляющих-меди и цинка. Причем последний является основным связывающим компонентом и составляет обычно от 30 до 50%. Однако, марки с высоким содержанием цинка используются достаточно редко. Двухкомпонентные латуни имеющие в своем составе до 97 процентов меди, называют красными. Второе их название «томпак». Латунь с процентным содержанием меди не превышающим 35, называют желтой;
• Многокомпонентные. Сплавы, содержащие достаточно большое количество добавочных элементов. Чаще всего используются марганец, олово, никель, свинец и кремний.

СВОЙСТВА И ХАРАКТЕРИСТИКИ ЛАТУНИ

К основным положительным свойствам латуни относят:

• Легкость в обработке и полировке;
• Привлекательный внешний вид;
• Простота томпака в сваривании с другими металлами;
• Достаточно высокие антифрикционные свойства.

Маркировка латуни производится в зависимости от типа сплава. Так, двухкомпонентные латуни маркируются буквенными и цифровыми обозначениями, где Л-обозначает материал, а последующие цифры говорят о процентном содержании меди. Многокомпонентные сплавы имеют более развернутую и сложную маркировку в связи с наличием сразу нескольких компонентов. В целом, суть остается такой же, как и у простой латуни.

Основные технические характеристики латуни:

• Легкость в обработке под давлением;
• Коррозийная устойчивость имеет средний уровень;
• Высокие температуры, агрессивные среды, воздействие сернистого газа увеличивают риск появления коррозии;
• При понижении температур повышается пластичность, при этом прочность не уменьшается;
• При воздействии температур от 200 до 600 градусов значительно увеличивается хрупкость.

ОБЛАСТИ ПРИМЕНЕНИЯ ЛАТУНИ

В вопросе многообразия применения что лучше: латунь или нержавеющая сталь, можно сделать вывод, что оба материала используются достаточно широко:

• В производстве втулок, переходных деталей;
• Составляющие моторных агрегатов;
• Сантехническое оборудование;
• Элементы декора;
• Судостроение;
• Различные армейские нужды.

ЧТО ЖЕ ЛУЧШЕ: ЛАТУНЬ ИЛИ НЕРЖАВЕЙКА — АНАЛИЗ

Рассмотрев подробнее технические характеристики нержавеющей стали и латуни, их отличия, становится понятным, что это абсолютно разные материалы. Скорее всего вряд ли получится однозначно ответить на вопрос: латунь или нержавейка — что лучше?

Каждый из двух сплавов обладает достаточным количеством положительных качеств и каждый хорош в своей сфере.

Так, нержавейка в отличие от латуни является более выносливым материалом, не боящимся термических и механических нагрузок, коррозийных повреждений и агрессивных сред. Но при этом стоит учитывать ее прочность, способную доставить некоторые трудности в процессе обработки, и будет задаваться логичный вопрос: чем режут металл такого типа?. В сравнении с нержавеющей сталью, латунь более пластичный и мягкий сплав. Устойчивостью к агрессивным условиям она явно уступает нержавейке. Однако, благодаря своей «мягкости», она легче принимает заданные параметры, может подлежать покрытию декорирующим слоем и даже сама по себе латунь способна стать отличным материалом для изготовления различных декоративных изделий, с высокой эстетической привлекательностью.

Таким образом, отвечая на вопрос: что лучше: латунь или нержавейка — прежде всего необходимо определить сферу использования и все дополнительные условия и в соответствии с возможностями самих материалов, выбрать оптимальный вариант. Помимо учета технических возможностей немаловажным аспектом может являться финансовая сторона.

Изделия, произведенные из нержавеющей стали, как правило, значительно дороже возможных аналоговых вариантов, изготовленных из латуни. Самым ярким примером может служить разница и соответствие цены-качества в линейке сантехнических изделий. Именно в этом направлении выбор между двумя сплавами актуален, пожалуй, чаще всего. Подводя итог, можно сказать, что при верном подходе к выбору любой из представленных материалов полностью удовлетворит запросы потребителя.

При выборе системы теплого пола стоит обратить внимание на его основные элементы – распределительный коллектор и смесительный узел.

При устройстве теплого пола, стоит серьезно отнестись к выбору его составляющих. Одним из них есть коллектор, о выборе которого мы поговорим в этой статье.
Коллектор обеспечивает комфортную и стабильную температуру нашего теплого пола. Эту функцию выполняет терморегулятор. Во время подачи теплоносителя в нагревательный контур, в смесительном узле коллектора смешивается теплоноситель, который подается с котла и охлажденный теплоноситель из контура системы (более подробно про работу смесительного узла можно узнать в статье).

Главные критерии выбора коллектора
В выборе системы теплого пола стоит обращать внимание на его основные элементы – распределительный коллектор и смесительный узел.
Первое на что нужно обратить внимание это совместимость коллектора с системой. Коллектор должен выдерживать то, давление которое дает поток теплоносителя в контуре.
Также важным является то, с какого материала изготовлен коллектор. Есть несколько вариантов – коллектор из латуни или из нержавеющей стали. В большей степени цена и качество изделия зависят от его материала. Также есть коллектор из PPSU, в основном используют в комбинированных системах или, сугубо, для систем охлаждения.

Важная характеристика, на которую также стоит обратить внимание это функциональность. Коллектор может иметь в своей конструкции разнообразные датчики и краны, как, например, датчик потока жидкости, кран слива или кран Маевского, которые повышают надежность системы. Среди функциональных дополнений существуют узлы терморегуляции, узлы удаления воздуха, датчики температуры, а так же разнообразными измерительными приборами.

Отдельно выделяют коллектора оборудованные расходомерами. Расходомеры, находящиеся в конструкции помогают сбалансировать потоки в системе. Более подробно про работу и конструкцию коллектора можно узнать в статье.

Также на выбор влияет:

• Площадь обогрева данной системой теплого пола
• Тип помещения и цель его использования
• Сумма, которую покупатель рассчитывает выделить на установку системы

После того, как Вы определились с целевым назначением коллектора (радиаторное отопление, теплый пол, охлаждение, теплые/холодные стены/потолки), можно определиться с материалом из которого будет изготовлен коллектор( PPSU, латунь, нержавеющая сталь). Когда Вы обозначите весь объём обогреваемой площади, можно точно сказать какое количество выходов, в коллекторе, у Вас будет, в зависимости от конструктивных особенностей типа отопления и охлаждения.

• Техподдержка
• Статьи
• Коллектор отопления распределительный

Коллекторы – сантехническая арматура, массовая потребность в которой возникла с усложнением схем отопления, водоснабжения. В связи с увеличением числа точек водоразбора, потребителей воды в доме и квартире, распространением многоконтурных систем отопления (напольных, настенных, потолочных, радиаторных с горизонтальной разводкой) распространенной задачей стало увязать оборудование так, чтобы подсистемы не влияли друг на друга при изменении рабочих режимов, получая требуемые расход и давление воды/теплоносителя. Организовать это без монтажа множества дополнительных элементов и трудоемких расчетов позволяют коллекторы (практики также называют их гребенками).

В наиболее простом виде коллектор отопления распределительный представляет собой трубу (корпус) с отводами, через которые происходит распределение потока рабочей среды по веткам или контурам системы. В зависимости от материала коллектора и применяемой технологии монтажа отводящие патрубки оснащаются резьбой либо выполняются под приварку. Более сложным и технологичным вариантом являются коллекторы с предустановленными на выходах элементами управления и регулировки – кранами, вентилями, настроечными клапанами.

В настоящее время внутренние инженерные системы зданий оборудуются, в основном, коллекторами из латуни, нержавеющей стали, пластика (чаще всего – полипропилена).

Рис. 1. Латунный коллектор VTc.500.NE

Пример латунного коллектора без элементов управления показан на рис. 1. Корпус изделия выполнен методом горячего штампования, имеет удобную для монтажа форму – с участками шестигранного сечения в месте коллекторной резьбы (она – внутренняя/наружная). К отводам могут быть присоединены как непосредственно трубы – с помощью коллекторных фитингов – так и арматура (в частности, шаровые краны VTc.720.NE). Через специальный тройник коллектор отопления распределительный можно оборудовать воздухоотводчиком, дренажным краном либо измерительным прибором.

Рис. 2. Конструкция и внешний вид коллектора с отсекающими клапанами VTc. 580.N

На рис. 2 показан вариант «сложного» коллектора – VT.580.N (NE), выходы которого оснащены отсекающими кранами. Конструкция этого коллектора включает в себя латунный никелированный корпус 1 с присоединенными к нему выходными патрубками 2 (их соединение произведено на резьбе и герметизировано клеем анаэробного твердения Loctite, допущенным для контакта с пищевыми жидкостями). В отводах корпуса между выполненными из РТFE (тефлона) седельными прокладками 3 расположены шаровые затворы 4 – латунные, с хромовым гальванопокрытием. Затвор приводится в движение латунным штоком 6, уплотнение которого обеспечивается двумя сальниковыми EPDM-кольцами 5. Перекрытие потока осуществляется поворотом на 90º выполненной из ABS ручки 7, крепление которой к штоку производится с помощью винта 8.

Как известно, шаровые краны допускается использовать только в качестве запорной арматуры, затвор которой должен находиться в одном из двух положений – «Открыто» или «Закрыто», но не в промежуточном. Для случая, когда необходимо плавное регулирование потоков рабочей среды, необходим коллектор типа VTc.560.N (NE), оснащенный встроенными вентилями.

Рис. 3. Конструкция и внешний вид коллектора со встроенными вентилями VTc.560.NE

Конструкция коллекторов VTc.560 (рис. 3) содержит латунный никелированный корпус 1. Вращение латунного штока 3 приводит к линейному перемещению ползуна золотника 4 со сменной золотниковой EPDM-прокладкой 5, которая крепится к штоку винтом. Шток фиксируется пружинной скобой 7. В качестве сальникового уплотнения штока используются два кольца 6 из EPDM. Латунная вентильная муфта 2 имеет резьбовое присоединение к корпусу. Герметичность этого соединения обеспечивается прокладочным кольцом из EPDM 8. Регулировка расхода через вентиль производится вращением ручки 9, выполненной из пластика ABS. Коллектор комплектуется набором ручек красного и синего цвета.

Новым видом распределительных коллекторов являются коллекторы из нержавеющей стали. Технологичность материала позволяет выполнять их с большим, чем у латунных аналогов, проходным сечением (для коллектора VTc. 505.SS условным диаметром 1″ – 1500 мм2). Это способствует выравниванию давления для потребителей, подключенных к коллектору. В таблице приведено сравнение характеристик коллекторов VALTEC, выполненных из нержавеющей стали и латуни, равнозначных по присоединительным размерам – 1″, «евроконус».

Таблица. Сравнение характеристик коллекторов из нержавеющей стали и латуни

Характеристика
Материал коллектора	Сталь AISI 304	Латунь CW617N, никелевое покрытие
Номинальное давление, бар	8,0	16,0
Пробное давление, бар	12,0	24,0
Максимальная рабочая температура, °С
Усредненный коэффициент местного сопротивления	1,1	2,25
Расстояние между осями выходов, мм
Диаметр резьбы выходов, дюйм
Средний полный срок службы, лет

В производственной программе VALTEC присутствует также коллектор из нержавеющей стали VTc. 510.SS с увеличенным до 100 мм межосевым расстоянием выходных патрубков (рис. 4). Он разработан для особого применения – в составе узлов учета в многоквартирном здании. Установка такого коллектора на этаже позволяет вынести расходомеры за пределы квартир, на общедомовую площадь, что гораздо удобнее для управляющих компаний и служб эксплуатации. Диаметр резьбы отводящих патрубков коллектора VTc.510.SS – 1/2″.

Рис. 4. Коллектор из нержавеющей стали с увеличенным расстоянием между выходами VTc.510.SS

Если на объекте монтируются полипропиленовые трубопроводы, можно реализовать различные варианты распределения потоков – с использованием металлического коллектора и переходных фитингов, готового полипропиленового коллектора или коллекторных тройников.

Рис. 5. Полипропиленовый коллектор со встроенными шаровыми кранами VTp.780

Полипропиленовые коллекторы отопления VTp.780.0 (рис. 5) оборудованы шаровыми кранами, имеют выходы – от двух до шести – под муфтовую приварку труб либо фитингов (например, VTp. 710 для подключения трубы из PEX) наружным диаметром 20 мм. Условный диаметр коллектора – 40 мм. Он также монтируется методом раструбной сварки. В комплекте поставляется заглушка со встроенным ручным воздухоотводчиком.

Для перехода с выходов готового полипропиленового коллектора на резьбовое металлическое соединение (необходимость в этом бывает довольно часто) монтажники используют комбинированные фитинги и специальную арматуру. Но получить требуемый распределитель потоков можно и другим способом – используя полипропиленовый тройник VTp.734. Соединение этих фитингов между собой с помощью сварочного даст практику коллектор с выходами, имеющими наружную резьбу диаметром 1/2 или 3/4″ (рис. 6). Расстояние (по центрам) между отводами полученного изделия – 53–54 мм. Диаметр полипропиленовых патрубков коллекторного тройника – 40 мм.

Рис. 6. Распределительный коллектор, выполненный из полипропиленовых тройников VTp.734

Латунные, стальные и полипропиленовые коллекторы VALTEC широко используются в системах встроенного и радиаторного отопления, водяного охлаждения, водоснабжения, в том числе – питьевого, иных установках, рабочие среды которых не агрессивны к материалам изделий. Помимо непосредственно коллекторов, раздел нашего каталога «Коллекторные системы» включает в себя распределительные шкафы, блоки в сборе, полный набор комплектующих (кронштейны, фитинги, контрольно-измерительные приборы, арматура и т.д.).

Интегральный коллекторный накопитель или ICS для солнечной горячей воды

Интегральный коллекторный накопитель пассивной системы

Интегральный коллекторный накопитель систем, также известных как ICS , системы нагрева воды «периодического действия» или «хлебницы», очень похожи в конструкция и работа плоскопанельного коллектора, которые мы рассматривали ранее. Однако на этот раз тепловые трубки внутри изолированного застекленного бокса имеют гораздо больший диаметр.

Как следует из их названия, в системе интегрированного накопителя тепла (ICS) коллектор и резервуар объединены в один блок, поэтому циркуляционные насосы и электронное управление не требуются, поскольку водопроводная вода для бытовых нужд нагревается и хранится в комбинированном накопителе тепла. и блок сбора.

Накопитель со встроенным коллектором Установки являются одной из самых простых доступных систем нагрева горячей воды с помощью солнечной энергии и могут быть легко установлены в любую обычную систему нагрева воды. ICS или «периодические» системы состоят из нескольких труб большого диаметра от 4 до 8 дюймов (100–200 мм) в диаметре с одним или несколькими резервуарами для хранения, окрашенными в черный цвет, внутри изолированного застекленного герметичного корпуса. Холодная вода под нормальным давлением поступает в солнечный коллектор, который предварительно нагревает и сохраняет воду.

Передача солнечного тепла от коллектора к воде происходит за счет естественной конвекции, внешняя энергия не требуется, что делает систему полностью пассивной. Всякий раз, когда требуется горячая вода, вода, нагретая солнечными батареями, хранящаяся в периодическом коллекторе, вытекает под действием силы тяжести или давления заменяющего ее холода и поступает в обычную резервную систему водяного отопления внутри дома. Этот тип установки горячего водоснабжения представляет собой прямую систему (открытый контур), поскольку нагреваемая вода — это та же вода, которую вы пьете.

ICS Construction

Основным преимуществом системы «встроенного коллектора» является то, что она не нуждается в элементах управления, насосах, датчиках или каких-либо других механических или движущихся частях, поэтому требования к техническому обслуживанию минимальны. Большинство производимых сегодня блоков ICS представляют собой нагреватели «прогрессивного трубчатого типа», в отличие от более старых однобаковых коллекторов периодического действия коробчатого типа, что делает их менее дорогими, чем активные солнечные системы.

ICS и коллекторы периодического действия могут быть легко добавлены к существующим установкам горячего водоснабжения. Однако у систем периодического действия есть ряд недостатков, таких как вес, потери тепла, эффективность и возможность замерзания в холодную погоду.

Системы хранения со встроенным коллектором или системы периодического действия объединяют резервуар и коллектор, образуя большую массу жидкости, которая нагревается солнцем. Основным недостатком этого типа солнечной системы горячего водоснабжения является их вес. Эти системы часто монтируются на земле или крепятся к стене здания из-за веса коллектора. Для систем, устанавливаемых на крыше, требуется конструкция, способная выдержать полный вес резервуара(ов) для хранения.

Одним из недостатков систем периодического действия ICS является то, что они могут очень быстро терять солнечное тепло ночью или в пасмурную погоду, когда солнечная энергия минимальна. В результате накопительные коллекторы хороши для тех, кто использует горячую воду рано ночью, а не с утра. Теплоизоляционная крышка, закрывающая коллектор на ночь, может помочь сохранить тепло в накопительном баке, но это может быть непрактично.

Кроме того, поскольку коллектор также является устройством для хранения воды, некоторые конструкции имеют двойное или тройное остекление труб или резервуаров для уменьшения потерь тепла, но это увеличивает общий вес и стоимость устройства. Тогда установки «Интегральный коллектор-аккумулятор» менее эффективны в холодном климате из-за потерь тепла в ночное время.

Другим недостатком накопительных накопителей со встроенным коллектором является то, что они не обеспечивают адекватной защиты от замерзания в зимние месяцы. ICS и системы периодического действия должны быть слиты в течение сезона замерзания или должны быть приняты значительные меры для предотвращения замерзания воды в баке и связанной с ним водопроводной сети.

Несмотря на то, что коллекторы и накопительный бак систем ICS устойчивы к замерзанию при нормальной работе, они являются климатически ограниченными, что означает, что более теплый климат лучше всего подходит для системы ICS и должен использоваться только в теплом и мягком солнечном климате при сливе система не работает в зимние месяцы.

В то время как системы со встроенным коллектором зависят от потребности системы в их потоке, некоторые модели были сконфигурированы для использования принципа термосифона. В термосифонной системе ICS используется принцип естественной конвекции жидкости между коллектором и приподнятым резервуаром-накопителем. Так как вода нагревается в коллекторе и естественным образом поднимается в бак выше.

Термосифонные системы, как правило, более эффективны, чем стандартные ICS и периодические системы. Поскольку термосифонная система ICS подключается непосредственно к водопроводной сети, ее трудно защитить от замерзания. Однако на рынке появляются новые модели с замкнутым контуром, в которых в качестве теплоносителя используется незамерзающая жидкость, что решает проблему замерзания.

Краткий обзор ICS

Подводя итог, можно сказать, что системы Integral Collector Storage (ICS), также называемые «периодическими» или «хлебными» водонагревателями, объединяют солнечный коллектор и резервуар для хранения воды в один блок.

Солнечный водонагреватель периодического действия

Солнечные водонагреватели периодического действия являются наиболее распространенным самодельным устройством для нагрева горячей воды, так как их можно легко сконструировать из медных, пластиковых труб большого диаметра или старого медного водяного цилиндра внутри деревянного ящика. коллекторы периодического действия известны как «танк под солнцем».

Солнечные лучи, падающие на коллектор, падают прямо на трубы большого диаметра или накопительный бак, нагревая воду. Большая тепловая масса воды вместе с изоляцией помогает уменьшить потери тепла через резервуар в ночное время.

Хотя КПД, производительность и температура горячей воды ниже, чем у других типов систем солнечного нагрева воды, преимущества блоков ICS заключаются в присущей им простоте, низкой стоимости и простоте установки, что делает их хорошим проектом для домашних мастеров. Поскольку коллекторные системы хранения являются пассивными системами, они не требуют электрических насосов или электронных контроллеров, что устраняет проблемы с надежностью и техническим обслуживанием, что делает эти системы привлекательной альтернативой более сложным и дорогим солнечным тепловым системам.

Однако основным недостатком аккумулирующих и периодических систем со встроенным коллектором является то, что эти типы систем солнечного отопления подходят только для мягкого и более теплого климата, что предотвращает замерзание аккумулированной воды зимой. Можно предпринять ряд шагов для борьбы с замерзанием зимой и потерями тепла ночью, например, слить воду из системы, закрыть остекление коллектора на ночь или защитить его во вторичном прозрачном солнечном коробе.

Даже если ICS или система периодического действия осушаются на зиму и используются только в течение шести или семи месяцев летнего периода, это все равно может оказать значительное влияние на годовые затраты на электроэнергию, особенно потому, что затраты на установку этих систем могут быть намного ниже. чем у других типов солнечных водонагревателей.

В нашем следующем уроке о солнечном отоплении мы рассмотрим, как мы можем максимально использовать бесплатную солнечную энергию солнца, более эффективно нагревая воду до очень высоких температур, используя солнечные отражатели в виде параболического рефлектора, который можно использовать сосредоточить энергию солнца в одной точке.

MISOL Солнечный коллектор солнечной горячей воды. ..

уже в продаже

Duda Solar 30 Tube Водонагреватель для бассейна…

Солнечное водонагревание — исправленное и дополненное издание: A…

Duda Solar 200 литровый водонагреватель Active Split…

Животное или растение: какой коллектор воды для тумана лучше?

• Список журналов
• PLoS один
• PMC3318004

PLoS Один. 2012 г.; 7(4): e34603.

Опубликовано в Интернете 3 апреля 2012 г. doi: 10.1371/journal.pone.0034603

, ^{1 , *} , ² и ¹

Дмитрий А. Филатов, редактор

Информация об авторе Примечания к статье Информация об авторских правах и лицензиях Заявление об ограничении ответственности

Иногда туман является важным источником воды, используемым растениями и животными в пустыне Намиб. Туманные жуки-гренки ( Onymacris unguicularis , Tenebrionidae ) и трава бушмена дюн Намиб ( Stipagrostris sabulicola , Poaceae) собирают воду прямо из тумана. В то время как жуки располагаются оптимально для сбора воды из тумана на гребнях дюн, трава встречается преимущественно у основания дюн, где меньше воды из тумана. Различия в способности животных и растений собирать воду из тумана никогда не рассматривались. Здесь мы помещаем жуков и траву бок о бок в камеру тумана и измеряем количество воды, которое они собирают с течением времени. Основываясь на накопленном количестве воды за двухчасовой период, трава является лучшим собирателем тумана. Однако, в отличие от эпизодического каскадного стока воды с травы, жуки получают воду в виде постоянного потока из надкрылий. Эта устойчивая струйка от надкрылий жуков к их рту может гарантировать, что даже короткие периоды купания в тумане — при воздействии хищников — принесут воду. До сих пор нет указаний на особые свойства поверхности листьев злаков, но устойчивый сток жуков может указывать на адаптацию особых свойств поверхности их надкрылий.

Пустыня Намиб — одно из самых засушливых мест обитания на Земле [1]. Осадки минимальны и крайне непредсказуемы, но туман из Южной Атлантики может достигать 100 км вглубь суши и наблюдаться 60–200 дней в году [2]. Во время таких явлений тумана в среднем один литр воды осаждается на квадратный метр на искусственных водосборниках тумана [3]. Таким образом, туман является сравнительно предсказуемым источником воды [4], и многие формы жизни в пустыне Намиб демонстрируют приспособления для его использования. Большинство получают воду из тумана косвенно, выпивая капли, осевшие на внешних физических объектах, в то время как некоторые собирают воду из тумана непосредственно из воздуха, используя свои собственные тела в качестве сборщиков воды из тумана [5]–[8]. Туманный жук Onymacris unguicularis () и дюнный кустарник Намиб Stipagrostris sabulicola () являются примерами организмов, собирающих воду непосредственно из воздуха [5], [9]. Во время тумана жуки поднимаются на вершину гребня дюн и выбирают оптимальное положение по отношению к направлению ветра для сбора туманной воды [5]. Нестабильные условия субстрата и истирание песком затрудняют рост растений на гребнях дюн, и поэтому S. sabulicola преимущественно оседает у основания дюн, где условия субстрата гораздо более стабильны [10]. Плотность тумана в засушливых регионах увеличивается с высотой [11] и из-за местных орографических эффектов [12], [13] у основания дюн осаждается меньше туманной воды, чем на гребне дюн [9].]. Таким образом, мобильные жуки и неподвижные растения имеют очень разные возможности и ограничения при сборе воды из тумана. Здесь мы исследуем, как это отражается на их способностях собирать туман.

Открыть в отдельном окне

Туманный гигантский жук.

Туманный гигант в пустыне Намиб Onymacris unguicularis (длина жука около 2 см).

Открыть в отдельном окне

Трава бушмена дюн Намиб.

A Трава бушменов дюн Намиб Stipagrostris sabulicola кочка в тумане. (высота растения ок. 1 м).

Туманные жуки-грецки и трава бушменов дюн Намиб были собраны в пустыне Намиб (жуки: 23°20′ ю.ш., 14°47′ в.д.; трава: 23°34′ ю.ш., 15°03′ в.д.) и доставлены в Лундский университет в Швеции. На описываемые полевые исследования получены все необходимые разрешения. Сборы жуков и травы проводились в сотрудничестве с Национальным музеем Намибии на основании разрешения, выданного музею Министерством окружающей среды и туризма. В лаборатории собранные образцы трав хранились свежими в закрытом контейнере при температуре 5°C. Жуков содержали в контейнерах, заполненных песком, при 24°C, 12 ч ∶ 12 ч светло ∶ темно и ок. 45% относительной влажности. Все эксперименты проводились в течение трех недель после сбора. Эффективность собирания тумана проверяли, помещая убитых легким промораживанием жуков и срезы травы длиной 100 мм в камеру тумана. Камера тумана состояла из холодильника объемом 50 л (Waves wc-16007), в котором поддерживалась температура в пределах 10–15°C. Это сравнимо с температурой во время тумана в пустыне Намиб [8]. Путешествие в тумане ок. 0,1 м/с было создано с помощью генератора тумана (325 мл в час) (Супер туман, Lucky Reptile). Жуков располагали под углом 23°, установленным ранее как средний угол между горизонталью и вентральной поверхностью тела 9°.0013 O. unguicularis в стойке для купания в тумане [14]. Трава располагалась под тем же углом. Трубки Эппендорфа были помещены для сбора воды, стекающей с экспериментальных объектов, и эффективность сбора воды из тумана измерялась как количество воды, собранной в трубках. Для проверки специализированных свойств поверхности травы в эксперименты включали отрезки металлической проволоки (оцинкованное железо) с аналогичными размерами (длина = 100 мм и диаметр = 1,4 мм). Подобно жукам и травяным соломинкам, металлические провода также располагались под углом 23°. В первой серии экспериментов три экспериментальных объекта (жук, травяная солома и металлическая проволока) были размещены в ряд в произвольном порядке и подвергались воздействию тумана в течение двух часов. Было проведено двенадцать экспериментов, и каждый отдельный экспериментальный объект использовался только один раз.

Размер поверхности, подверженной воздействию тумана, влияет на количество собранной воды. Для расчета водосбора на мм ² определяли площадь верхней поверхности экспериментальных объектов. Площадь верхней поверхности A _u отрезков травяной соломы и металлической проволоки рассчитывали как: A _u  = π×Ø×L/2, где Ø и L — диаметр и длина объекта (L = 100 мм). Диаметр отдельных участков травяной соломы измеряли штангенциркулем. Площадь верхней поверхности жуков неправильной формы определяли, покрывая их цветным латексом, а затем фотографируя слепки латекса, сплющенные под стеклянной пластиной. Фото одного см 9Цветной квадрат 0085 2 был использован в качестве эталона, а количество цветных пикселей было преобразовано в мм ² . Различия в эффективности сбора тумана между тремя типами экспериментальных объектов были проверены с использованием статистики ANOVA и апостериорного теста множественных сравнений Тьюки-Крамера. Данные были логарифмически преобразованы для прохождения теста Бартлетта, а распределение Гаусса было протестировано с использованием теста Колмогорова-Смирнова. Результаты сбора туманной воды и расчеты размеров экспериментальных объектов представлены как средние значения ± стандартное отклонение.

Во второй серии экспериментов группу из двенадцати жуков помещали в камеру тумана и измеряли количество воды, собранной за период от 0 до 120 минут, с шагом в 20 минут. Шесть различных продолжительностей эксперимента были представлены в случайном порядке. Процедуру повторили с набором из двенадцати травяных соломинок. Динамику стока жуков и травы сравнивали с помощью линейной регрессии. Непарный t-критерий с поправкой Уэлча был применен для проверки разницы в количестве туманной воды, собранной через два часа.

За два часа в туманной камере жуки собрали 60,51±15,14 мкл воды. Это было значительно меньше (p<0,01), чем 111,94±44,53 мкл и 134,89±44,65 мкл, собранных травяной соломкой и металлической проволокой соответственно. Достоверной разницы между двумя последними экспериментальными группами объектов обнаружено не было (p>0,05). Площадь верхней поверхности жуков составила 245,27±34,59 мм ² , травяных соломинок 252,64±31,34 мм ² , металлических проволок 219,91 мм ^{2 9 .0086 (Измеримых изменений диаметра металлической проволоки не наблюдалось).}

Количество собранной туманной воды на мм ² было рассчитано на основе общей площади верхней поверхности экспериментальных объектов. Было обнаружено, что жуки собирают 0,25±0,08 мкл/мм ² . Это снова было значительно меньше (p<0,01), чем 0,48±0,20 мкл/мм ² и 0,61±0,20 мкл/мм ² , собранных травяной соломкой и металлической проволокой, соответственно (). Достоверной разницы между количеством туманной воды, собранной травяной соломой и металлической проволокой, обнаружено не было (p>0,05).

Открыть в отдельном окне

Сбор тумана.

Сбор тумана (среднее плюс стандартное отклонение) на мм ² верхней поверхности экспериментальных объектов. Было обнаружено, что жуки-туманники собирают значительно меньше туманной воды, чем травяные соломинки и металлические провода. Односторонний ANOVA, коды значимости: ** p<0,01; н.с., не имеет значения.

Динамика стока воды жуков и травы оказалась очень разной (). После 100 минут пребывания в туманной камере трава отложила только 8,98±2,57 мкл водяного тумана в пробирках для отбора проб. Уже через 20 минут это количество собранной воды увеличилось почти в пять раз до 43,45±16,37 мкл. Эта эпизодическая каскадная динамика стока воды приводит к линейной регрессии r ²  = 0,54 (p<0,05). Напротив, туманная вода, осаждающаяся на надкрыльях жуков, стекает с постоянной скоростью, что приводит к линейной регрессии r ²  = 0,85 (p<0,05). Через 120 минут абсолютное количество туманной воды, собранной травой, было значительно выше, чем количество, собранное жуками (P<0,001).

Открыть в отдельном окне

Динамика стока жука и травы.

Количество воды, собранной жуками (черная линия, N = 12) и травой (зеленая линия, N = 12) при воздействии тумана в интервалах от 0 до 120 минут с шагом 20 минут (среднее значение ± стандартное отклонение). Сток воды у жуков равномерный, у растений – каскадный.

В этом исследовании мы обнаружили, что жуки-грецы в тумане значительно менее эффективны при сборе воды из наполненного туманом воздуха, чем трава бушмена дюн Намиб. Эта разница присутствовала как в абсолютном количестве воды, собранной за двухчасовой период, так и в количестве воды, собранной на мм ² места сбора тумана. Интересно, что кусочки металлической проволоки собирали такое же количество воды, как и травяные соломинки. Это говорит о том, что трехмерная структура травяной соломы, а не какие-либо конкретные свойства поверхности, является важным фактором ее водосборной способности. Изящная форма листа травы дюны Намиб или металлической проволоки, вероятно, будет создавать меньший пограничный слой, чем более крупная форма жука [15], и это может повысить способность травы собирать воду по сравнению с жуком.

Различия между водосборными способностями жуков и травы выявлены также во временной области. В то время как жуки демонстрировали постоянный сток воды в течение всего 120-минутного периода пребывания в туманной камере, листья травы показали сильное увеличение количества осажденной воды через 100 минут. До этого момента жуки на самом деле собирали больше воды (). Устойчивый сток воды с надкрылий с постоянной скоростью предполагает, что у жуков есть поверхностные приспособления надкрылий, облегчающие частое, если не постоянное, снабжение водой жука-греца в тумане. Таким образом, жук, выставленный на гребне дюны, может позволить себе убежать в защитный песок в любой момент, если его потревожить.

У жуков в их естественной среде обитания могут быть активные поведенческие способы улучшения сбора туманной воды. Если бы в этом исследовании можно было использовать живых жуков, динамика сбора тумана жуком, возможно, выглядела бы несколько иначе. Тщательно расположив недавно убитых особей головой вниз, точно имитируя характерную позу греющихся в тумане живых жуков [14], мы максимально точно воспроизвели естественную ситуацию.

В этом сравнительном исследовании таких разных организмов, как растение и насекомое, мы показываем, что жуки, греющиеся в тумане, менее эффективны в сборе туманной воды, чем кустарниковая трава. Проблемы, с которыми сталкиваются пустынные растения и животные, и ограничения, в которых они работают, чтобы справиться с этими проблемами, очень разные. Жук может достигать гребней дюн, но ему нужны надкрылья, собирающие туман, которые противостоят истиранию песчинками при погружении в рыхлый песок. Жук, действующий под угрозой пустынных хищников, может быть прерван в любой момент времени и, следовательно, выиграет от постоянной скорости сбора воды. Трава бушмена дюн Намиб встречается преимущественно у основания дюн, где условия субстрата стабильны, но откладывается гораздо меньше туманной воды. Таким образом, трава должна быть эффективным сборщиком воды, что мы и наблюдаем. Наблюдаемые различия в способности жука и травы собирать туман вызывают вопросы о механизмах, вызывающих устойчивую скорость сбора воды по сравнению со стохастической. Будущие эксперименты выяснят различия в структуре поверхности между двумя организмами, а также рассмотрят важность постоянной скорости сбора воды для выживания жуков в их естественной среде. Однако, если цель состоит в том, чтобы создать биомиметические структуры для сбора туманной воды, мы предлагаем сосредоточиться на траве, а не на жуке.

Мы благодарим Мэта Беквита, Тарину Берд и Национальный музей Виндхука за помощь в Намибии, а также Министерство окружающей среды и туризма Намибии за разрешение на сбор жуков.

Конкурирующие интересы: Авторы заявили об отсутствии конкурирующих интересов.

Финансирование: Авторы благодарят Фонд Карла Трюггерса за финансирование. Спонсор не участвовал в разработке дизайна исследования, сборе и анализе данных, принятии решения о публикации или подготовке рукописи.

1. Уорд Дж.Д., Сили М.К., Ланкастер Н. О древности Намиб. S Afr J Sci. 1983; 79: 175–183. [Google Scholar]

2. Ланкастер Дж., Ланкастер Н., Сили М.К. Климат центральной части пустыни Намиб. Мадокуа. 1984; 14: 5–61. [Google Scholar]

3. Henschel JR, Mtuleni V, Gruntkowski N, Seely MK, Shayengana E. Namfog: Применение систем сбора тумана в Намибии: фаза 1. Оценка сбора воды из тумана. Ок Пап ДРФН. 1998;8 [Google Scholar]

4. Петрушка Р.Д., Сили М.К. Предсказуемость двух источников влаги в пустыне Намиб. S Afr J Sci. 1985;81:682–685. [Google Scholar]

5. Hamilton WJ, III, Seely MK. Жук пустыни Намиб, Onymacris unguicularis , греется в тумане. Природа. 1976; 262: 284–285. [Google Scholar]

6. Сили М.К., Гамильтон В.Дж., III Песчаные траншеи для сбора тумана, построенные жуками-тенебрионидами, Lepidochora , из пустыни Намиб. Наука. 1976; 193: 484–486. [PubMed] [Google Scholar]

7. Seely MK. Неравномерный туман как источник воды для пустынных барханных жуков. Экология. 1979;42:213–227. [PubMed] [Google Scholar]

8. Hamilton WJ, III, Henschel JR, Seely MK. Сбор тумана жуками пустыни Намиб. S Afr J Sci. 2003;99:1. [Google Scholar]

9. Эбнер М., Миранда Т., Рот-Небельсик А. Эффективный сбор тумана с помощью Stipagrostis sabulicola (трава бушмена дюн Намиб). J Засушливая среда. 2011; 75: 524–531. (DOI 10.1016/j.jaridenv.2011.01.004) [Google Scholar]

10. Robinson MD, Seely MK. Физическая и биотическая среда южной экосистемы дюн Намиб. J Засушливая среда. 1980;3:183–203. [Google Scholar]

11. Кидрон Г.Дж. Роса и туман, зависящие от высоты, в пустыне Негев, Израиль. агр для мет. 1999; 96:1–8. [Google Scholar]

12. Gonser SG, Klemm O, Griesbaum F, Chang S-C, Chu H-S, et al. Связь между влажностью и содержанием жидкой воды в тумане: экспериментальный подход. Чистая Appl Geophys. 2011 (DOI 10.1007/s00024-011-0270-x) [Google Scholar]

13. Cereceda P, Osses P, Larrain H, Farías M, Lagos M, et al. Адвективный, орографический и радиационный туман в районе Тарапака, Чили. Атмос Рез. 2002; 64: 261–271. [Академия Google]

14. Нёргаард Т., Даке М. Поведение жуков-чернотелок в пустыне Намиб при купании в тумане и эффективность сбора воды. Фронт Зоол. 2010;7:23. (DOI 10.1186/1742-9994-7-23) [Бесплатная статья PMC] [PubMed] [Google Scholar]

15. Фогель С. Жизнь в движущихся жидкостях, 2 ^и изд. Принстон, Нью-Джерси: Издательство Принстонского университета; 1994. 484 [Google Scholar]

---

Статьи из PLoS ONE предоставлены здесь с разрешения Public Library of Science

---

Стоят ли они того?

Установка солнечного водонагревателя является одним из популярных способов снижения счетов за электроэнергию для домовладельцев. Эти системы используют возобновляемую энергию, чтобы снизить потребность в электроэнергии из сети, обеспечивая при этом большие объемы горячей воды.

В этом блоге мы объясним, как работают солнечные водонагреватели, рассмотрим популярные бренды, дадим советы по выбору правильного для вас и, самое главное, покажем, сколько денег вы можете сэкономить.

На этой странице

… Показать больше

Что такое солнечный водонагреватель?

В отличие от традиционных водонагревателей, солнечные водонагреватели не используют энергию из сети для нагрева воды. Вместо этого эти высокоэффективные приборы используют специальные солнечные коллекторы на крыше для получения энергии от солнца. Собранная солнечная энергия затем используется для нагрева воды в вашем доме.

Солнечные водонагреватели были чрезвычайно популярны в прошлом, поскольку они сокращают расходы на электроэнергию и позволяют нагревать воду с помощью экологически чистой энергии. Солнечные коллекторы напрямую нагревают вашу воду и не обеспечивают ваш дом какой-либо другой солнечной энергией.

В последнее время люди выбирают водонагреватели с электрическим тепловым насосом, которые сочетаются с домашними системами солнечных батарей. Электрические тепловые насосы используют энергию сети для нагрева воды, однако в сочетании с домашней солнечной системой они все еще могут работать на солнечной энергии.

Если вы не можете установить полноценную домашнюю солнечную систему или если у вас есть дом, не подключенный к сети, отличным вариантом может стать автономный солнечный водонагреватель.

Как работают солнечные водонагреватели?

Солнечные водонагревательные системы могут производить достаточно горячей воды, чтобы удовлетворить большую часть ваших ежедневных потребностей в горячей воде для бытовых нужд.

Существует два основных типа солнечных водонагревателей для бытового и коммерческого использования:

1. Активные солнечные водонагреватели
2. Пассивные солнечные водонагреватели

Каждый из них работает по-разному и состоит из различного оборудования.

Активные солнечные водонагреватели

Активные солнечные водонагреватели используют насос для циркуляции горячей воды из солнечных коллекторов или поглотителей в ваш дом. Обычно их устанавливают в районах с более холодным климатом, так как вода хранится в резервуаре, который можно держать в помещении, чтобы предотвратить замерзание.

Существует два различных типа активных солнечных водонагревателей:

• Активные прямые системы , в которых вода нагревается непосредственно в коллекторах, а затем направляется в ваш смеситель и насадки для душа. Солнечные коллекторы обычно представляют собой металлические или стеклянные трубки.
• Активные непрямые системы , в которых жидкий теплоноситель, такой как пропиленгликоль, нагревается внутри солнечных коллекторов, а затем передает тепло в систему водоснабжения с помощью теплообменника в замкнутой системе. Некоторая потеря тепла происходит, когда жидкость-переносчик циркулирует в системе.

Пассивные солнечные водонагреватели

Пассивные солнечные водонагреватели не используют циркуляционные насосы для перемещения горячей воды. Вместо этого они полагаются на конвекцию как на систему циркуляции, в которой более горячая вода поднимается на поверхность, а холодная опускается, чтобы обеспечить циркуляцию воды.

Пассивные солнечные водные системы обычно дешевле активных, так как не требуют специального оборудования для подачи воды.

Существует два основных типа пассивных солнечных водонагревателей:

• Солнечные водонагреватели со встроенным коллектором представляют собой большие резервуары для хранения черной воды, встроенные в изолированный корпус с крышкой, пропускающей солнечный свет. Солнечный свет нагревает воду прямо в черных резервуарах, которая затем поступает в вашу водопроводную систему, когда вам нужна горячая вода.
• Пассивные термосифонные системы используют металлические плоские коллекторы для нагрева небольших порций воды на крыше. Когда вы открываете клапаны горячей воды, горячая вода в верхней части коллектора шихты стекает с вашей крыши к вашим кранам. Обычно они рассчитаны на 40 галлонов воды.

Многие пассивные системы включают безрезервуарный нагреватель в качестве резервного источника энергии, который может быть газовым или электрическим.

Какие марки солнечных водонагревателей самые популярные?

Поскольку солнечные технологии продолжают находить новые применения в нашей повседневной жизни, все больше компаний производят солнечные обогреватели. Это одни из самых популярных моделей на современном рынке.

• Duda Diesel производит оборудование, работающее на биодизеле и других альтернативных видах топлива. Они предлагают ряд солнечных водонагревателей для бытового и коммерческого использования.
• Sunbank Solar производит коллекторы, насосы, пластины и другие компоненты для солнечных систем нагрева воды.
• SunEarth предлагает ряд решений в области солнечной энергии для дома и бизнеса, включая системы и элементы солнечного нагрева воды.
• Apricus и Rheem — два наиболее популярных солнечных водонагревателя.

Сколько вы потратите на солнечный водонагреватель, зависит от того, какую систему и какого размера вы приобретете.

Небольшие пассивные солнечные водонагреватели могут стоить около 3000 долларов, а более крупные активные системы обойдутся вам в более чем 10 000 долларов.

Как выбрать правильный солнечный водонагреватель

Каждый тип солнечной системы нагрева воды лучше всего работает в различных условиях.

• Прямые системы лучше всего работают в регионах, где нечасто бывают отрицательные температуры. В холодном климате непрямые активные системы более устойчивы к повреждениям от замерзания.
• Хотите, чтобы ваша солнечная система отопления выполняла двойную функцию? Инвестируйте в систему непрямой циркуляции. Нагревающую жидкость можно перенаправить для обогрева вашего бассейна или спа-салона в перерывах между работой, чтобы обеспечить ваш дом нагретой водой.
• Семьи, которые потребляют больше теплой воды в светлое время суток, могут воспользоваться встроенными пассивными системами. Производя несколько небольших порций подогретой воды, членам семьи не придется беспокоиться о достаточном количестве горячей воды для утреннего душа.
• Крыша больше площади земли? Термосифонный солнечный водонагреватель помещается на вашей крыше, что оставляет вам больше места в жилом помещении.
• Системы хранения со встроенным коллектором могут весить более 400 фунтов, поэтому вы должны убедиться, что ваша крыша может выдержать вес резервуара для тяжелой воды.

Вы также должны учитывать, сколько солнечного света получает ваша собственность, сколько горячей воды вы используете ежедневно, и ваш бюджет.

При покупке вариантов солнечного водонагревателя обратите внимание на оценки от Solar Rating and Certification Corporation (SRCC). Рейтинги SRCC позволяют легко сравнивать различные бренды и модели, используя сторонние экспертные данные.

Каждая недвижимость уникальна, поэтому вам также следует обратиться за советом к эксперту, чтобы выбрать идеальную систему для вашего дома. Поговорите с установщиком в вашем регионе, чтобы узнать больше о предлагаемом оборудовании для вашего проекта.

Сколько денег можно сэкономить с солнечным водонагревателем?

Солнечные водонагреватели требуют больших первоначальных инвестиций — в некоторых случаях около 5000 долларов.

Однако после установки солнечная система горячего водоснабжения постепенно начнет окупать свою стоимость в виде более низких счетов за коммунальные услуги. Фактически, солнечные водонагреватели обычно могут сократить ваши расходы на нагрев воды на 50-80%!

Как только вы достигнете конца периода окупаемости вашего солнечного водонагревателя, ваш солнечный водонагреватель будет производить почти бесплатную горячую воду в течение оставшегося срока службы системы! Кроме того, поскольку солнечные водонагреватели не имеют движущихся частей, они имеют относительно низкие затраты на техническое обслуживание.

Имейте в виду, что в зависимости от того, сколько горячей воды вы используете, вам, возможно, придется полагаться на резервную систему горячего водоснабжения, подключенную к сети.

Чтобы рассчитать потенциальную экономию, вам необходимо знать:

• Сколько горячей воды ежедневно требуется вашей семье.
• Стоимость заправки вашего резервного обогревателя. Обратитесь в местную коммунальную компанию для получения дополнительной информации о затратах на электроэнергию для резервных нагревателей.
• Рейтинг SRRC или коэффициента солнечной энергии для предполагаемого оборудования. Эти цифры дают вам представление о том, насколько эффективно ваш прибор будет использовать собранную солнечную энергию.
• Какая часть вашего потребления горячей воды приходится на дневное время. Использование большего количества горячей воды, когда мало солнечного света, означает большую зависимость от дорогостоящей энергии сети.
• Ожидаемый срок службы вашей солнечной системы нагрева воды. Чем дольше прослужат компоненты вашей системы отопления, тем больше денег вы сэкономите.

С помощью этой информации вы можете определить годовые эксплуатационные расходы вашего солнечного водонагревателя. Сравните это с вашими регулярными ежемесячными расходами на коммунальные услуги, чтобы увидеть, какую экономию энергии вы можете получить, перейдя на солнечную энергию.

Какие скидки и льготы доступны для солнечных водонагревателей?

Налоговый кредит на экологически чистую энергию, также известный как федеральный налоговый кредит на солнечную энергию, предлагает кредит в размере 30% от стоимости установки солнечного водонагревателя. Итак, допустим, ваш солнечный водонагреватель стоит 5000 долларов. Вы получите налоговый вычет в размере 1300 долларов США, в результате чего общая стоимость вашей системы снизится до 3500 долларов США.

Ваша местная коммунальная компания может также предлагать специальные скидки или льготы на установку квалифицированного оборудования. Например, Hawaii Energy предлагает скидки в размере 750 долларов клиентам, установившим солнечный водонагреватель.

Найдите установщика солнечных водонагревателей в вашем районе, чтобы снизить расходы на коммунальные услуги без ущерба для комфорта.

Должен ли я приобретать солнечный водонагреватель или домашнюю систему солнечных батарей?

Солнечные водонагреватели были популярны еще несколько лет назад. Текущая тенденция заключается в том, что домовладельцы просто устанавливают систему солнечных батарей.

Почему? Потому что стоимость солнечных панелей сильно упала за последние годы. Самый экономичный вариант — соединить солнечную панель с электрическим водонагревателем. Система солнечных батарей покроет не только ваши расходы на горячую воду, но и расходы на электроэнергию всего вашего дома. Кроме того, электрические водонагреватели более эффективны, чем солнечные водонагреватели самого высокого качества.

Конечно, в некоторых случаях солнечные водонагреватели могут оказаться полезными. Они более эффективны, чем солнечные панели, в своей специфической функции — нагреве воды. Солнечный свет должен только нагревать воду, а не превращаться в электричество, которое затем питает систему для нагрева воды.

Солнечные водонагреватели также требуют гораздо меньше места на крыше, чем полная солнечная система. Если у вас серьезные ограничения по площади, солнечные водонагреватели могут стать для вас лучшим способом воспользоваться преимуществами солнечной энергии.

Местные солнечные компании будут иметь возможность устанавливать как системы солнечных батарей, так и солнечные водонагреватели. Они также смогут определить, что будет лучше для вас — получить только одно или оба. Для получения дополнительной информации, в том числе о том, сколько будет стоить система солнечной энергии для вашего дома, свяжитесь с проверенным местным установщиком солнечной энергии в вашем районе.

Основные выводы

• Солнечные водонагреватели используют солнечную энергию для нагрева воды с помощью солнечных коллекторов на крыше.
• В активных солнечных водонагревателях используется насос, который подает горячую воду из солнечных коллекторов в ваш дом.
• Пассивные солнечные водонагреватели используют конвекцию для циркуляции воды, а не насосы.
• Солнечные водонагреватели могут стоить до 5000 долларов, но могут вдвое сократить расходы на нагрев горячей воды.
• Солнечные водонагреватели имеют право на получение федеральной налоговой льготы на солнечную энергию. Местные органы власти и коммунальные предприятия могут предложить дополнительные стимулы.

Справочник сборщика проб – Соответствие стандартам питьевой воды

Перейти к содержанию

Любой человек в возрасте 6 месяцев и старше может получить вакцину против COVID-19. Найдите ближайший пункт вакцинации по адресу вакцины.gov.

• IEPA
  • Темы
    • Соответствие и правоприменение
      • Соответствие стандартам питьевой воды

Для того, чтобы система общественного водоснабжения обеспечивала безопасную, чистую и адекватную подачу воды потребителю, она должна быть правильно построена, эксплуатироваться и обслуживаться . Однако правильное строительство, эксплуатация и техническое обслуживание сами по себе не могут гарантировать безопасность или качество воды. Для создания и ведения учета качества воды необходимо регулярно собирать репрезентативные пробы воды и проводить их анализ в сертифицированной лаборатории. Отбор проб в сочетании с надлежащей эксплуатацией, эксплуатационными испытаниями и ведением документации с периодической проверкой объекта является эффективным средством документирования безопасности и качества воды, поступающей к потребителю.

Крайне важно, чтобы каждый сборщик проб внимательно прочитал требования к сбору проб, указанные в каждом утвержденном методе анализа питьевой воды. Место отбора проб и методы отбора проб различаются, и несоблюдение надлежащих процедур может привести к повторному отбору проб или нарушениям.

Мы рады опубликовать этот Справочник сборщика проб. Это руководство поможет системам общественного водоснабжения выполнить требования правил по питьевой воде Агентства по охране окружающей среды штата Иллинойс.

Мы намерены периодически обновлять Справочник по мере того, как Агентство по охране окружающей среды США (USEPA), а затем Совет по контролю за загрязнением штата Иллинойс обнародуют, а Агентство по охране окружающей среды штата Иллинойс публикует новые и пересмотренные правила в отношении питьевой воды. Каждая общественная служба водоснабжения должна знать об этих изменениях и вносить необходимые изменения в свои процедуры отбора проб.

• Справочник сборщика проб
• • Обложка
  • Введение
  • Обзор требований к мониторингу
  • Стандарты питьевой воды
  • Глава 1 — Публичное уведомление
    • Приложение A Классификация по уровням
    • Приложение B Стандартный язык
    • Приложение C Шаблоны уровня 1
    • Приложение D Шаблоны уровня 2
    • Приложение E Шаблоны уровня 3
    • Приложение F Форма сертификации
  • Глава 2. Отчет о доверии потребителей (CCR)
    • Приложение A Требования к спутнику
    • Приложение B. Интерпретация данных Mon
    • Приложение C Форма сертификации
    • Приложение D Источник и воздействие на здоровье
  • Глава 3. Пересмотренное правило об общем количестве кишечных палочек
  • Глава 4 — Правило свинца/меди
    • PBCU Приложение A Формы отчетности лаборатории
    • PBCU Приложение B Примеры планов участков
    • PBCU Приложение C Интерпретация результатов
    • PBCU Приложение D Рекомендации по очистке исходной воды
    • PBCU Приложение E Рекомендация OCCT
    • Рекомендации OCCT

    • OCCT Оценка альтернатив лечения

    • PBCU Приложение F Форма проверки OCCT
    • PBCU Приложение G Соответствие WQP
    • PBCU Приложение H Ведущая программа PE
    • PBCU Приложение I Замена линии обслуживания
    • PBCU Приложение J Уведомление клиентов о результатах тестирования
  • Глава 5. Летучие органические химические вещества (ЛОС)
  • Глава 6. Синтетические органические химические вещества (СОХ)
  • Глава 7 — Неорганические химические вещества (НХХ)
  • Глава 8 — Радионуклидные загрязнители (RAD)
  • Глава 9 — Правило грунтовых вод (GWR)
    • Приложение A Требования к TSWM
    • Приложение B Требования к TSWM Приобретение
  • Глава 10. Правило о дезинфицирующих средствах и побочных продуктах дезинфекции, этап 2
    • Приложение А. Формы лабораторной отчетности
    • Приложение B Формы ежемесячной отчетности
    • Приложение C Представление плана мониторинга соответствия
    • Приложение D Формы уровня оперативной оценки
  • Глава 11
  • Глава 12
  • Глава 13 — Инженерные оценки (санитарные изыскания)
  • Глава 14. Сертификация оператора (OpCert)
    • Приложение A Форма собственности
    • Приложение B Операторское приложение
    • Приложение С
    • Приложение C Форма обучения оператора
    • Приложение D
    • Приложение D Провайдер обучения
    • Приложение E Требования контракта
    • Приложение F Запрос LOA
  • Глава 15 — Приказы кипячения
    • Приложение
    • Приложение Б
    • Приложение С
  • Глава 16 — Стандарты качества подземных вод (GQS)
  • Глава 17. Законодательство о праве на информацию (RTK)
  • Глава 18. План действий по нитрификации
• Шаблон CCR

Солнечная горячая вода — Этот старый дом

a. плоский солнечный коллектор;
б. расширительный бачок;
г. насос ;
г. контроллер ;
эл. накопительный бак ;
ф. основной источник питания;
г. водонагреватель;
час. горячая вода для дома

Иллюстрация Гарри Кэмпбелла

Если вы когда-нибудь чувствовали, как из садового шланга, натянутого на залитую солнцем лужайку, течет теплая вода, вы знаете, как работает нагрев воды с помощью солнечной энергии. И если вы когда-либо оплачивали счет за топливо или электричество, вы понимаете, почему использовать солнечные лучи для нагрева воды — хорошая идея. До 25 процентов счетов за коммунальные услуги домохозяйства уходит на нагрев воды для мытья одежды, посуды и нас самих. Солнечная система горячего водоснабжения может снизить эти расходы на две трети, не используя ископаемое топливо и не вызывая загрязнения. Вам даже не нужно жить в солнечном климате, чтобы воспользоваться этим бесконечно возобновляемым источником бесплатной энергии. Благодаря достижениям в технологии солнечных коллекторов эти системы стали практичными даже в тех местах, где небо чаще серое, чем голубое.

Базовая установка состоит из улавливающего тепло солнечного коллектора, расположенного на открытом воздухе, на южной стороне — обычно на крыше — и резервуара для хранения воды внутри дома. В холодном климате насос прокачивает жидкость с антифризом по замкнутому контуру трубы, соединяющей массив на крыше и бак. Погружной змеевик внутри бака передает тепло от нагретой солнцем жидкости в бытовую воду. (В незамерзающих зонах питьевая вода может нагреваться непосредственно коллектором. )

Коллекторы бывают двух основных типов. Наиболее популярны так называемые плоские коллекторы: изолированные стеклянные коробки с медными трубками, прикрепленными к теплоулавливающим «поглотительным листам». В идеальных условиях они могут производить воду с температурой 150 градусов, что намного выше температуры воды в 125 градусов в обычном водонагревателе. Более эффективные коллекторы трубчатого типа заключают листы и трубы поглотителя в стеклянные вакуумные трубки для максимального изолирующего эффекта (см. слайд 2 слева: Сбор тепла в вакууме). Они могут нагревать воду до 200 градусов. А поскольку трубы могут улавливать тепло, когда солнце не находится прямо над головой и даже в пасмурные дни, вам не нужен большой массив для получения большого количества горячей воды. Недостатком является то, что они стоят в два раза дороже, чем плоские пластины.

В отличие от плоских коллекторов, системы с вакуумными трубками заключают солнечные поглотители в вакуум, предотвращая значительные потери тепла.

Иллюстрация Гарри Кэмпбелла

Затраты

Тем не менее, независимо от того, насколько хорошо работает коллектор или насколько идеально он расположен, нельзя обойти тот факт, что он зависит от источника энергии, который работает только неполный рабочий день. «Вы никогда не сможете полностью удовлетворить спрос, потому что вы не можете включить солнце, когда оно вам нужно», — говорит Роберт Уотерс из Viessmann, производителя солнечных тепловых систем. В некоторых частях Соединенных Штатов солнечные панели могут обеспечить до 95 процентов горячей воды домохозяйства летом и всего 20 процентов зимой. И в отличие от электричества, вырабатываемого солнечными батареями, которое можно хранить в батареях или продавать обратно энергетической компании, горячая вода является мимолетным активом; даже хорошо изолированный накопительный бак становится холодным через несколько пасмурных дней. Вот почему практически все солнечные системы горячего водоснабжения являются дополнением, а не заменой обычных водонагревателей.

Как это часто бывает, экономия денег стоит денег. Типичная установка для семьи из четырех человек с накопительным баком на 80 галлонов стоит около 5000 долларов плюс еще 2000 долларов или около того за установку. Но по сравнению с фотоэлектрическими элементами или ветряными генераторами периоды окупаемости относительно короткие — всего пять лет, в зависимости от местных затрат на энергию и государственных субсидий. (Это учитывает текущую федеральную налоговую льготу на инвестиции в размере 30 процентов от стоимости солнечной тепловой системы, до 2000 долларов.) Солнечные системы горячего водоснабжения также довольно легко модернизировать в существующих домах. Накопительный бак с солнечным нагревом просто подключается к существующему баку для горячей воды, который включается только тогда, когда температура воды из коллектора падает ниже установленной температуры водонагревателя. В новых домах один бак может обогреваться как солнечными коллекторами, так и газом или электричеством. В любом случае, вы можете отнести свои сбережения на горячую воду в банк. Или вы можете запрыгнуть в душ и спеть более длинную песню.

Солнечное отопление и охлаждение

Некоторые солнечные системы могут дополнять водяные (горячие воды) системы отопления, но не ожидайте такой же эффективности или окупаемости, как от солнечных коллекторов, которые просто обеспечивают горячую воду для бытовых нужд. Это связано с тем, что эти системы дороги, а самый высокий спрос на тепло возникает в самые темные месяцы года. Наибольшая выгода приходит в межсезонье, весной и осенью, когда солнечная гидротехника может обеспечить 20 процентов от общей годовой тепловой нагрузки.

Более многообещающее применение, все еще находящееся в разработке, — использование воды, нагретой солнечными батареями, для привода чиллеров и систем охлаждения без компрессоров. Это заманчивая концепция, потому что пик солнечной энергии приходится на то же время, что и использование переменного тока. Задача состояла в том, чтобы спроектировать небольшие бытовые чиллеры, которые могли бы работать при более низких температурах жидкости, чем может обеспечить солнечная батарея.

Отрывной лист солнечной системы

Что это: Способ пополнения запасов горячей воды для бытовых нужд с использованием энергии солнца.

Как это работает: Жидкость, протекающая через наружный коллектор, улавливает солнечное тепло и переносит его внутрь помещения в резервуар для хранения.

Почему вы хотели бы один: Снижает стоимость горячей воды на две трети, поскольку снижает зависимость от ископаемого топлива. Не производит парниковых газов.

На что обратить внимание:

Система с замкнутым контуром: Обеспечивает циркуляцию незамерзающей жидкости по системе без контакта с питьевой водой.

Система без обратной связи: Циркуляция питьевой воды. Практично только в безморозном климате.

Утверждено SRCC: Корпорация Solar Rating and Certification Corporation независимо сертифицирует и оценивает эффективность солнечных систем горячего водоснабжения.

Сколько стоит: Установка от 5000 до 9000 долларов, в зависимости от размера и типа. Налоговые льготы и льготы на коммунальные услуги могут компенсировать некоторые расходы, если система сертифицирована SRCC.

Где найти: Viessmann Manufacturing Co. Inc.

Знакомство с домашними солнечными системами горячего водоснабжения – 10.627

Распечатать этот информационный бюллетень

К. Крамбейкер и П. Маккарти ^* (8/13)

Краткие сведения… энергия солнца в панелях или трубах для производства горячей воды, используемой в доме или здании.

• Основным требованием к солнечной системе является солнечное место, где солнечные коллекторы могут нормально функционировать.
• Могут быть доступны налоговые льготы и скидки. Проконсультируйтесь с вашим местным правительством и коммунальным предприятием, чтобы определить, какие льготы или скидки они могут предложить.
• Установка базовой системы обойдется в несколько тысяч долларов на каждый коллектор, и необходимо учитывать некоторые текущие расходы на техническое обслуживание.
• Обсуждение с сертифицированным установщиком солнечной энергии поможет прояснить вопросы, связанные с вашей собственностью и вашими потребностями, и может быть полезным до принятия решения о размещении солнечной системы горячего водоснабжения в вашем доме.

Солнечные системы горячего водоснабжения собирают энергию солнца в панелях или трубах. Горячая вода, произведенная для использования в доме или здании, хранится на месте в резервуарах. Бытовая солнечная система горячего водоснабжения может быть экономически эффективным способом снижения затрат на энергию из газовых, электрических или пропановых источников.

Соображения перед установкой бытовой солнечной системы горячего водоснабжения

Перед рассмотрением вопроса об установке солнечной системы горячего водоснабжения необходимо принять меры для снижения потребления, повышения эффективности и сокращения потерь горячей воды; несколько простых изменений могут иметь большое значение. Установка термостата нагревателя горячей воды до 120°F, изоляция труб горячей воды и водонагревателя, ремонт протекающих кранов горячей воды и замена неэффективного нагревателя горячей воды и/или сантехники сократит потребление горячей воды и повысит эффективность уже существующего бытовая система горячего водоснабжения. А поскольку, как правило, душ потребляет больше всего горячей воды в обычном доме, замена насадки для душа на модель с низким расходом может помочь сократить потребление горячей воды.

Поскольку в Колорадо более 300 солнечных дней в году, большинство мест являются хорошим выбором при рассмотрении вопроса об установке солнечных батарей. Расположение вашего дома поможет определить, является ли солнечная энергия хорошим выбором. Данные доступны в Национальной лаборатории возобновляемых источников энергии Министерства энергетики США (NREL) для многих мест в Колорадо и других местах. Фундаментальным требованием к солнечной системе является солнечное место, где солнечные коллекторы могут функционировать должным образом. Места, где солнце закрыто от коллекторов наклоном или поверхностью земли, деревьями, соседними зданиями или другими препятствиями, снижают эффективность. Солнечные коллекторы необходимо размещать там, где много солнечного света падает на поверхность коллекторов круглый год.

Прежде чем принять решение об установке солнечной системы, узнайте, существуют ли ограничения на размещение солнечных панелей в вашем доме, сверившись с ассоциацией домовладельцев, местными строительными нормами и постановлениями о зонировании. Закон Колорадо запрещает ассоциациям домовладельцев препятствовать использованию устройств солнечной энергии, включая солнечные системы горячего водоснабжения, таким образом, чтобы это значительно увеличило покупную цену или эксплуатационные расходы системы для домовладельца или снизило производительность.

Стоимость системы

Солнечная система горячего водоснабжения будет стоить больше, чем обычная система водяного отопления. Общая стоимость определяется его размером и сложностью. Стоимость может быть оценена домовладельцем или лицензированным подрядчиком по солнечной энергии. Онлайн-инструмент находится по адресу https://www.energy.gov/energysaver/selecting-new-water-heater.

Могут быть доступны налоговые льготы и скидки. Проконсультируйтесь с вашим местным правительством и коммунальным предприятием, чтобы определить, какие льготы или скидки они могут предложить. Перед принятием решения следует провести долгосрочный анализ денежных потоков. Установка базовой системы обойдется в несколько тысяч долларов за коллектор, и необходимо учитывать некоторые текущие расходы на техническое обслуживание. Очень важно правильно обслуживать вашу систему, чтобы оптимизировать ее производительность и избежать проблем с обслуживанием. База данных стимулов в Колорадо для возобновляемых источников энергии и эффективности находится в Интернете по адресу https://programs.dsireusa.org/system/program/co.

Размер системы

Размер вашей системы будет зависеть от потребления горячей воды в домашних условиях и емкости накопителя. Важно рассчитать потребности вашего дома, чтобы определить правильную солнечную систему горячего водоснабжения. Как правило, вам потребуется от 10 до 18 кв. футов площади коллектора на человека в вашей семье. Вам понадобится примерно от 1,5 до 2,0 галлонов хранилища на квадратный фут площади коллектора. Например, семье из четырех человек потребуется от 40 до 72 квадратных футов площади коллектора и от 60 до 140 галлонов хранилища.

Типы систем

Системы могут стать очень сложными в зависимости от размера и конструкции системы. Более сложные системы чаще используются в очень больших домах или на предприятиях.

В США используются два основных типа солнечных систем горячего водоснабжения: системы с замкнутым контуром и дренажные системы. Система должна быть разработана в соответствии с вашими потребностями и бюджетом. Цель состоит в том, чтобы сделать это как можно проще, что приведет к снижению эксплуатационных расходов, снижению затрат на техническое обслуживание, меньшему количеству посещений объекта и снижению энергопотребления. В системах горячего водоснабжения с замкнутым контуром и с обратным сливом используются насосы и клапаны для управления циркуляцией жидкости по всей системе. Они позволяют системе работать круглый год, без угрозы замерзания. Защита системы от замерзания имеет решающее значение для правильной работы любой системы.

Наиболее распространенной системой горячего водоснабжения для бытовых нужд является гликолевая система с замкнутым контуром. Это герметичный блок, в котором тепло внутри системы переносится смесью пропиленгликоля. Теплоноситель представляет собой смесь антифриза и воды, которую можно защитить от замерзания до -50°F. При перегреве или застое жидкость может испортиться.

Второй наиболее широко используемой системой является дренажная система. Жидкость заполняет коллекторы при запуске насоса и опорожняет коллекторы при остановке насоса. Преимущества системы с обратным сливом заключаются в том, что она защищена от замерзания до -20°F, защищена от перегрева в период отсутствия электроэнергии, а в качестве теплоносителя используется вода.

Основные компоненты

Коллекторы

Солнечные коллекторы являются одним из ключевых компонентов активной солнечной системы горячего водоснабжения. Они собирают солнечную энергию и передают эту энергию теплоносителю.

Рис. 1. Плоский коллектор. (Фото: Министерство энергетики США)

Плоские коллекторы являются наиболее распространенным типом коллекторов, используемых в бытовых системах водяного отопления. Типичный плоский коллектор представляет собой изолированную атмосферостойкую металлическую коробку со стеклянной или пластиковой крышкой и поглощающей пластиной темного цвета. Устанавливаемый на крышу или землю, он состоит из тонкой плоской прямоугольной коробки с прозрачной крышкой, обращенной к солнцу. Маленькие трубки проходят через коробку и несут жидкость, такую ​​как вода или антифриз, для нагрева. Трубки прикреплены к поглощающей пластине, окрашенной в черный цвет для поглощения тепла. Когда тепло накапливается в коллекторе, оно нагревает жидкость, проходящую по трубкам. Активные системы полагаются на контроллеры и насосы для перемещения жидкости между коллектором и резервуаром для хранения.

Рис. 2. Активный солнечный водонагреватель с замкнутым контуром. (Фото: Министерство энергетики США – Управление по энергоэффективности и возобновляемым источникам энергии)

Коллекторы второго типа представляют собой вакуумные трубчатые коллекторы, которые могут достигать чрезвычайно высоких температур (от 170°F до 350°F), что делает их более подходящими для промышленного и коммерческого охлаждения. Эти коллекторы имеют ряды прозрачных стеклянных трубок, каждая из которых содержит стеклянную внешнюю трубку и металлическую поглотительную трубку, прикрепленную к ребру. Покрытие ребра поглощает солнечную энергию и снижает потери тепла. Вакуумный трубчатый коллектор герметизирован в вакууме, что сводит к минимуму потери тепла и помогает поглощать солнечную энергию в облачных условиях. Из-за этого возникает опасение, когда на трубках скапливается снег и лед, что приводит к их неправильной работе.

Резервуары для хранения

Резервуары для хранения являются важным компонентом системы. В системе с одним резервуаром вода, нагретая солнечными батареями, хранится в резервуаре с резервным нагревательным элементом или боковым бойлером. В системе с двумя резервуарами вода, нагретая солнечными батареями, хранится в отдельном резервуаре, который подается в обычный газовый или электрический водонагреватель. Независимо от того, используются ли один или два резервуара, вода для бытовых нужд нагревается за счет солнечной энергии. Эффективность системы снижается из-за небольших объемов хранения, поэтому всегда выбирайте резервуар соответствующего размера для дополнительного хранения. Объем калибровки увеличивается с количеством собранной энергии. Резервуары под давлением бывают нескольких стандартных размеров. Резервуары объемом 40, 50, 80 и 120 галлонов являются обычными и могут быть установлены параллельно для увеличения объема хранения.

Сертификация установщиков

Обсуждение с сертифицированным установщиком солнечной энергии поможет прояснить вопросы, связанные с вашей собственностью и вашими потребностями, и может быть полезным до принятия решения о размещении солнечной системы горячего водоснабжения в вашем доме. Североамериканский совет сертифицированных специалистов по энергетике (NABCEP) является национальной организацией по сертификации профессиональных монтажников в области возобновляемых источников энергии. Чтобы найти сертифицированного установщика, посетите веб-сайт NABCEP: www.nabcep.org.

Ресурсы

• Американское общество солнечной энергии: www.ases.org/
• Управление энергетики губернатора Колорадо, Recharge Colorado: http://rechargecolorado.com/
• Колорадская ассоциация производителей солнечной энергии: www.coseia.org
• Государственный университет Колорадо Веб-сайт Extension Energy: https://energy.colostate.edu/csu-extension/
• Рейтинг Energy Guide: www1.eere.energy.gov/consumer/tips/energyguide.html
• Рейтинг Energy Star: www.energystar.gov
• Национальная лаборатория возобновляемых источников энергии – Солнечная горячая вода для домовладельцев: https://www.nrel.gov/research/re-solar-water-heating.html
• Североамериканский совет сертифицированных специалистов по энергетике: www.
