Какой автомат нужен на какой провод: ВЫБОР АВТОМАТА ПО СЕЧЕНИЮ КАБЕЛЯ И МОЩНОСТИ НАГРУЗКИ

5 критериев выбора + схема расчета для дома и квартиры по амперам и полюсам

октябрь 26, 2021

Вводный автомат представляет собой коммутационное устройство, пропускающее ток в нормальном режиме работы и размыкающее электрическую линию в случае возникновения перегрузки или короткого замыкания. От автоматического выключателя, расположенного после счётчика такое устройство отличается лишь номиналом и схемой подключения. Если защитный автомат, подключенный между прибором учёта и розеткой, используется для того, чтобы в момент возникновения внештатной ситуации отключить питание от одной ветки электролинии, то вводный автоматический выключатель, срабатывая, отключит сразу весь дом или квартиру.

Назначение вводного автомата

Вводные автоматы применяются для защиты электропроводки жилого здания и включенных в сеть бытовых приборов от повреждений, вызванных перегревом в результате резкого повышения силы тока в электрической цепи. Установка защитного автомата на вводе в дом или квартиру даёт возможность также при необходимости выполнения каких-либо электротехнических работ обеспечить их безопасность, обесточив сеть.

Устройство и принцип работы

В отрезок электрической цепи, расположенной от клеммы входа до клеммы выхода внутри пластикового корпуса вводного выключателя включены два защитных элемента, при срабатывании которых сеть обесточивается. Биметаллическая пластина размыкает контакт, деформировавшись от перегрева, обусловленного продолжительной перегрузкой проводки из-за незначительного увеличения силы тока сверх номинала. Электромагнитный расцепитель срабатывает достаточно быстро при кратковременном существенном повышении силы тока в результате короткого замыкания. В случае необходимости обесточить сеть можно также с помощью рычага включения-отключения автомата.

Место установки автомата ввода

Вводной автоматический выключатель согласно ПУЭ для обеспечения безопасной замены электросчётчика должен стоять перед ним в щите учёта.

Устанавливается и пломбируется он вместе с прибором учёта представителем энергоснабжающей организации. Если он сломается, заменить его можно будет только по согласованию с поставщиком электроэнергии. После счётчика в распределительном щите дома или этажном, если вы живёте в квартире, обычно ставят автоматические выключатели на отдельные электролинии, что даёт возможность в случае перегрузки какой-то одной ветки не обесточивать всю квартиру или весь дом.

Типы автоматов

Выбор при покупке вводного автомата зависит от схемы и потребностей электросети.

Автомат с одним полюсом

Однополюсный автомат ставят в квартирах и домах, которые запитываются от однофазной линии. Как и любые другие автоматические выключатели однополюсные оснащены электромагнитным и тепловым механизмами расцепления и рассчитаны на определённый номинальный ток. Входной провод подключается к верхней клемме, отводящий – к нижней.

Автомат с двумя полюсами

Подключение вводного автомата с двумя полюсами выполняется также в домах, которые запитаны от однофазной сети. У этих выключателей оба полюса объединены общим рычагом и, соответственно, общей блокировкой. К одной вводной клемме подключается фаза, к другой – ноль. ПУЭ запрещает делить «ноль», поэтому заменить такой автоматический выключатель на два однополюсных нельзя. Рассчитан он для защиты сети с заземлением и проводки старых домов на случай, если их «ноль» вдруг окажется под напряжением.

Автомат с тремя полюсами

Трёхполюсный автоматический выключатель применяется на входе в дома, подключенные к трёхфазной сети, и позволяет обесточить сразу все три фазы. В верхней части устройства расположены три клеммы ввода, в нижней – три отводящих. От каждой из нижних клемм в свою очередь можно запитать отдельную группу потребителей.

Основные критерии выбора

При выборе защитного устройства для ввода помимо типа сети, к которой подключается объект, нужно определить мощность потребителей, тип вероятных перегрузок с учётом всех групп потребителей, которые находятся у вас на отдельных линиях. Хорошо, если вы почитаете отзывы о брендах, оборудование которых соответствует заложенному вами бюджету.

Номинальный ток

Номинальное значение силы тока – это тот максимум, при котором ваша проводка сможет работать бесконечно долго, не перегреваясь. Определяется предполагаемый номинальный ток суммированием мощностей всех электроприборов, которые планируется включать в сеть, и умножением на специальный коэффициент использования. Если в вашей квартире всего 10 розеток на 60 м² площади, коэффициент использования принимается равным единице. Для квартиры, где на эти же 60 м² приходится как минимум 20 розеток, коэффициент использования будет равен 0,8.

Количество полюсов

Вводный автомат выбирают с учётом фазности сети и устройства проводки. Для однофазной подойдут однополюсный и двухполюсный автоматические выключатели, для трёхфазной – трёхполюсный и четырёхполюсный. Двухполюсные и четырёхполюсные устройства устанавливаются, если существует вероятность утечки одной из фаз на «ноль».

Времятоковая характеристика

Времятоковая характеристика определяет, когда с момента возникновения сбоя сработает ваш автоматический выключатель. От правильности выбора автомата по времятоковой характеристике зависит число ложных срабатываний. В зависимости от этого параметра вводные автоматические выключатели, так же как и те, что установлены в щитке после счётчика, распределяются по классам: B, C и D. Автоматы B-класса отключаются, если в момент повышения нагрузки значение силы тока превышает номинальное не более чем в 3–5 раз. Устройства C-класса отреагирует на превышение номинального значения силы тока в 5–10 раз.

Вводные автоматические выключатели D-класса сработают, если сила тока в цепи увеличится в 20 раз.

Важно! Необходимо учитывать и причину повышения силы тока. Если номинал превышается в момент пуска мощного двигателя, можно поставить менее чувствительный, то есть более мощный автомат. С проводкой ничего не случится. А вот в случае, если сеть регулярно перегружена из-за несоответствия мощности нагрузки сечению кабеля, установка более мощного выключателя приведёт к перегреву проводов и оплавлению изоляции на них.

Способ крепления

Если вы покупаете не специальное устройство, предназначенное для использования в промышленных целях, автомат будет иметь стандартное крепление для размещения на дин-рейке электрощитка.

Бренд выключателя

При выборе автомата для ввода в дом или квартиру лучше отдать предпочтение оборудованию, выпущенному известным производителем:

• Отечественная компания IEK не первый год поставляет на российский рынок недорогие автоматические выключатели приемлемого качества.
• Французские автоматы Schneider Electric стоят недорого, быстро срабатывают при превышении номинальной силы тока, долговечны и надёжны.
• Компактные шведско-швейцарские выключатели ABB отличаются высоким качеством.
• Одними из лучших в Европе считаются французские автоматы Legrand с максимальным значением токов короткого замыкания 6000 А в отличие от Schneider Electric с 4500 А.

Не всегда удачной оказывается установка в одном щитке оборудования от разных производителей. У вас может не получиться, например, использовать распределительные гребёнки из-за того, что зажимные клеммы окажутся на разных линиях.

Расчёт номинала вводного автоматического выключателя

Чтобы защита сработала, номинальный ток, на который рассчитан вводный автомат, должен быть выше суммы номинальных токов на выключателях, отвечающих за безопасность каждой отдельной линии потребителей. То есть если электроприборы, которые вы планируете использовать, распределены в группы, например, 5 А, 5 А, 10 А, то ваш вводный автомат должен быть рассчитан как минимум на 20 А, чтобы одновременное включение всего оборудования не приводило к его отключению. Номинальная мощность вводного автоматического выключателя, как в квартире, так и в частном доме рассчитывается по формуле: I

n = P/U, где I_n – сила тока, P – сумма мощностей потребителей, умноженная на коэффициент использования, U – напряжение в сети.

Важно! Не забудьте, что нагрузка на проводку должна соответствовать также сечению и пропускной способности кабеля.

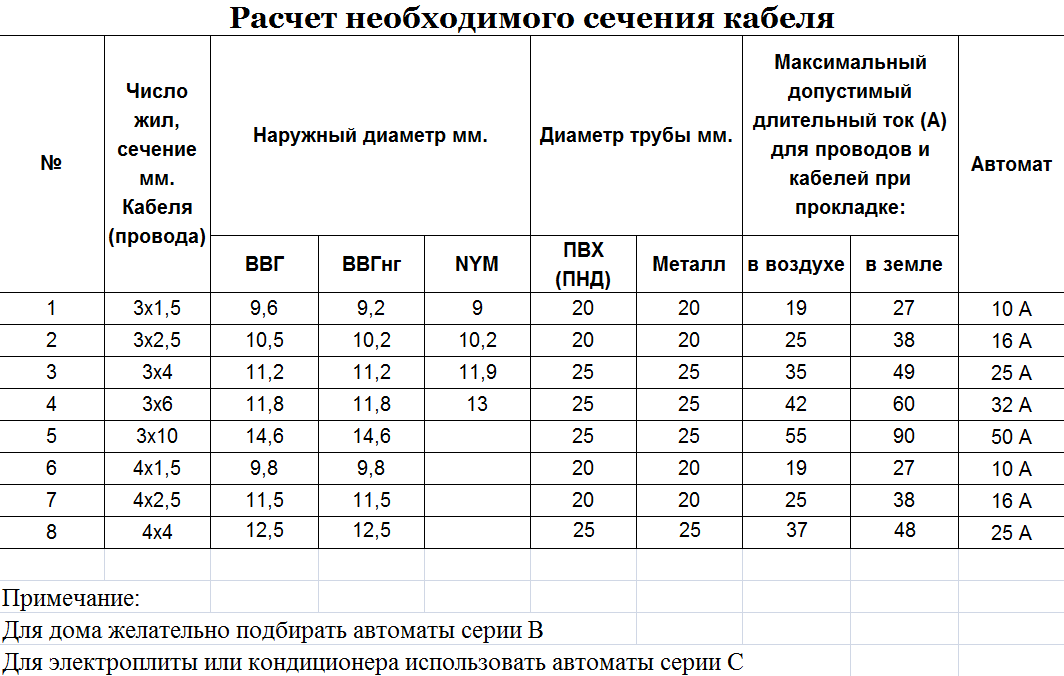

Подходящее сечение медного или алюминиевого кабеля вы можете определить по приведённым ниже таблицам, ориентируясь на рассчитанный в Амперах номинал вводного выключателя.

Сечение токопроводящих жил, мм	Алюминиевые жилы проводов и кабелей
	Одножильный		Многожильный
	на воздухе	в земле	на воздухе	в земле
2,5	22	30	21	28
4	30	39	29	37
6	37	48	37	44
10	50	63	50	59
16	68	82	67	77
25	92	106	87	102
35	113	127	106	123
50	139	150	126	143
70	176	184	161	178
95	217	221	197	214
120	253	252	229	244
150	290	283	261	274
185	336	321	302	312
Сечение токопроводящих жил, мм	Медные жилы проводов и кабелей
	Одножильный		Многожильный
	на воздухе	в земле	на воздухе	в земле
1,5	22	30	21	27
2,5	30	39	27	36
4	39	50	36	47
6	50	62	46	59
10	68	83	63	79
16	89	107	84	102
25	121	137	112	133
35	147	163	137	158
50	179	194	167	187
70	226	237	211	231
95	280	285	261	279
120	326	324	302	317
150	373	364	346	358
185	431	412	397	405

Для квартиры 220 В

Предположим, одновременно в квартире вы планируете включать следующее оборудование: пылесос – 250 Вт, бойлер – 2200 Вт, компьютер – 350 Вт, стиральную машину – 600 Вт, утюг – 400 Вт, телевизор – 100 Вт и освещение на 800 Вт. В сумме это – 4700 Вт. Чтобы не менять проводку из-за покупки, например, микроволновки, заранее добавим к полученному значению 30 %, то есть 1410 Вт. Получаем 6110 Вт. Умножим на коэффициент использования 0,8 и получим 4888 Вт. По формуле I_n = P/U находим: I_n = 4888/220 = 22,22 А. Значит, нужно покупать автомат с номиналом 25 А.

Для частного дома 380 В 15 кВт

Если предположить, что вы будете использовать проводку по максимуму, 15000 умножим на коэффициент использования 0,8 и получим 12000. По той же формуле рассчитаем I_n = 12000/380 = 31,6 А. Ближайший по номиналу автомат – 32 А.

Согласование с энергосбытом

Для квартиры

На самом деле в большинстве случаев рассчитывать номинал вводного автомата для квартиры нет никакого смысла. Дом вводится в эксплуатацию уже с утверждённым проектом электроснабжения. В этот проект заложены, в том числе, и номинальные значения тока, который может проходить через защитные устройства каждой из квартир. Изменить номинал автоматического выключателя можно только с разрешения управляющей компании. Если в вашей кухне стоит электроплита, то при сечении медного кабеля проводки 10 мм² вы можете поставить на входе в квартиру вводной автомат мощностью не более 50 А. Номинал вводного автоматического выключателя для квартиры с газовой плитой при сечении кабеля ввода 4 мм² не может превышать 20 А.

Для частного дома

Сколько Ампер нагрузки выдержит вводной автомат для частного дома, определяется не только предполагаемым потреблением, но и мощностью линии, питающей дом. Обычно сетевая организация выделяет 3 фазы 15 кВт, что соответствует автоматическому выключателю с номиналом 25 А. Если Вы хотите получить больше, можно выполнить расчёты и представить их в энергоснабжающую организацию. Скорее всего, Вам откажут в увеличении лимита, аргументируя это возможным появлением перегрузок запитывающей линии, но иногда положительного результата добиться всё-таки удаётся.

Установка дублирующего автомата

Опломбировка вводного автоматического выключателя вместе с прибором учёта не исключает возможность пользоваться им как рубильником для того, чтобы отключить ввод в квартиру или дом. Учитывая, что далее для каждой группы потребителей обычно ставится свой автомат, с помощью которого можно разомкнуть питание нужной линии, для того, чтобы безопасно выполнить ремонтные работы, в дублирующем выключателе обычно нет необходимости. Дублирование вводного автомата может потребоваться в частном доме, лишь для того, чтобы сделать доступ к рубильнику более удобным. Устанавливается он между счётчиком и групповыми выключателями. Пломбировать дублирующий автомат не нужно.

Ошибки при покупке

Самой частой ошибкой является покупка вводного автоматического выключателя с номиналом ниже или выше необходимого. Автомат будет часто срабатывать, если при установке он рассчитывался на меньшую нагрузку, но со временем количество потребителей увеличилось. В случае, когда выключатель регулярно отщёлкивается, не стоит менять его на тот, что мощнее. От перегрузки может оплавиться проводка. Лучшим решением будет определить участок, подвергающийся повышенной нагрузке, и сделать его отдельной линией с собственным автоматом, увеличив сечение проводов.

Если вы сомневаетесь в том, что правильно определили мощность и класс вводного автомата, обратитесь к профессиональному электрику. Восстановление оплавленной проводки стоит дороже его услуг.

Какой автомат ставить на бойлер — разбираемся в деталях — Статьи



Для того, чтобы понять какой автомат ставить на бойлер и как правильно подключить устройство к электросети — необходимо изучить технические характеристики водонагревателя. И в данном случае нас интересуют не его габариты и объем, а мощность. Именно этот показатель очень важен при расчете и выборе автоматического выключателя.

Какой мощности автомат ставить на бойлер — немного теории

Не поленитесь и вспомните школьную программу физики, ведь не зря говорят, что повторение мать учения. В данном случае нас интересует физическая величина, которая называется электрическая мощность и измеряется в Ваттах (сокращенное обозначение Вт или W). Эта простая формула поможет вам в дальнейшем сделать расчет автомата по мощности не только для бойлера, но и для любого бытового прибора — будь то стиральная машина, варочная поверхность, посудомойка и т.д.



Формула имеет вид:



P = I × U,

Р — это и есть мощность, которая измеряется в Вт (ваттах)

I — сила тока (Ампер, А)

U — напряжение (Вольт, V)



Зная мощность водонагревателя (обычно указывается на самом устройстве сбоку или сзади, и в паспорте прибора) и напряжение в сети (как правило имеет значение 220 Вольт, кроме помещений где используется 380V) можно определить силу тока, которая будет “протекать” по кабелю.



Сила тока равна мощность поделенная на напряжение I = P / U



Важно! Чтобы узнать напряжение в вашей электросети обратитесь к обслуживающей организации или замеряйте его с помощью мультиметра.



Допустим ваш бойлер имеет мощность 2000 Вт (что равно 2 кВт) и напряжение 220V, получаем значение силы тока = 9,09 А (2000 W / 220 В). Такой автомат вы вряд ли найдете в продаже — в силу его отсутствия, поэтому берем автоматический выключатель (АВ) ближайший по значению — 10А.



Но, мы не рекомендуем ставить автомат с таким номиналом в данном случае, потому что это граничное значение. Также есть вероятность, что через какое-то время возникнет необходимость замены водонагревателя на более мощный, а значит и придется устанавливать другой АВ.

Помните, что неправильно выбранный автомат может привести к тому, что его будет выбивать при работе или включении водонагревателя или вовсе привести к фатальным последствиям.



Какое сечение провода нужно для бойлера — выбираем ответственно

Мало правильно сделать расчет автомата по мощности, нужно еще подобрать сечение кабеля для водонагревателя. Сделать это поможет параметр силы тока, который мы рассчитали в предыдущем параграфе и таблица соответствия сечения провода возможным нагрузкам.





Учитывая наши параметры в данном случае подойдет медный кабель с сечением 1,5 мм квадратных.



Обратите внимание, что данные показатели характерны для конкретного примера и в других случаях могут отличаться.



Для примера описанного выше, мы бы советовали выбрать кабель 2,5 мм² и автоматический выключатель 16 А (больше не желательно, т.к. розетки в основном рассчитаны именно на 16 ампер). У многих может возникнуть вопрос: зачем для бойлера мощностью 2кВт использовать провод, который рассчитан на 27А и на 5,3 кВт? Отвечаем: с такой проводкой будет некоторый запас на случай ее чрезмерного нагревания вследствие увеличения нагрузки или других факторов, а АВ на 16А прекратит подачу электричества при таком показателе или коротком замыкании. Таким образом кабель останется не поврежденным, а следовательно и электроприбор не пострадает.



Учтите, что в этой статье приведены расчеты для однофазной схемы подключения электрических приборов.



Какую розетку ставить на бойлер

В большинстве случаев для подключения бойлера к электрической сети вам потребуется установить розетку, которая обеспечивает достаточную мощность и соответствует требованиям безопасности. В зависимости от мощности и характеристик прибора выбор розетки может варьироваться. Обычно рекомендуется учитывать следующие факторы:



1. Мощность: Узнайте мощность вашего водонагревателя, чтобы определить подходящую розетку. В большинстве случаев бойлеры мощностью до 2,5 кВт можно подключить к стандартным розеткам с номинальным током 16А. Если мощность выше 2,5 кВт, потребуется розетка с большим номинальным током, например, 20А или 32А. Обращаем внимание, что обычная бытовая розетка рассчитана на 16 Ампер.
2.
3. Защита от протечки тока: Рекомендуется использовать отдельное УЗО и “автомат” для бойлера. Это устройство предотвращает утечку тока и снижает риск поражения электрическим током.
4.
5. Влагозащита: Если водонагреватель находится во влажном помещении, таком как ванная комната, выберите влагозащищенную розетку (IP44 или выше), чтобы обеспечить безопасность и надежность.



Перед установкой розетки обратитесь к профессиональному электрику, который может проконсультировать вас о подходящем типе и выполнить установку в соответствии с электрическими нормами и правилами безопасности.



Закрепляем полученные знания

Задача №1: Какой автомат ставить на бойлер 3 кВт?



Решение: Для бойлера мощностью 3 кВт (3000 Вт) вам потребуется автоматический выключатель, который обеспечит надежную защиту от перегрузки и короткого замыкания. Выбор автомата зависит от напряжения вашей сети и номинального тока, который может быть рассчитан по следующей формуле:



Номинальный ток (А) = Мощность (Вт) / Напряжение (В)



Для большинства домашних электрических сетей напряжение составляет 220 В. Рассчитаем номинальный ток для бойлера мощностью 3 кВт:



Номинальный ток = 3000 Вт / 220 В ≈ 13.6 А



С учетом этого результата, вы должны выбрать автоматический выключатель на 16 А, чтобы обеспечить надежную и безопасную работу устройства. Также выберите автомат с характеристикой C, которая обеспечивает срабатывание при быстром увеличении тока (обычно 5-10 раз выше номинального тока) и подходит для нагрузок с высоким начальным током, таких как водонагреватели и другие электрические устройства с нагревательными элементами.



Помимо автоматического выключателя, рекомендуется установить дифференциальный автомат или УЗО для защиты от утечки тока и повышения безопасности. Устройство Защитного Отключения должно иметь номинальный ток не ниже номинального тока автоматического выключателя и срабатывать при утечке тока в диапазоне 30 мА.



Задача №2: Какой провод нужен для водонагревателя 5 квт?



Решение: Для подключения водонагревателя мощностью 5 кВт (5000 Вт) вам потребуется провод, способный выдерживать номинальный ток, идущий через него. Выбор провода зависит от напряжения вашей сети и номинального тока, значение которого также рассчитывается по формуле из задачи №1:



Номинальный ток = 5000 Вт / 220 В ≈ 22.7 А



Теперь, когда мы знаем номинальный ток, можем выбрать подходящий провод. Вам потребуется медный провод с сечением, достаточным для обеспечения безопасной и эффективной работы прибора. Обычно для тока около 22.7 А рекомендуется использовать медный провод с сечением 2,5 мм² (для расстояний до 15-20 метров) или 4 мм² (для больших расстояний или повышенных требований к безопасности).



Помимо этого, убедитесь, что используете провод с двойной изоляцией, подходящий для использования во влажных помещениях, где устанавливаются водонагреватели.



Обратите внимание, что большинство бытовых розеток рассчитаны на силу тока 16Ампер.



Важно: Работы по подключению автомата и выбору проводов должны выполняться квалифицированным специалистом. Обратитесь к профессионалу для обеспечения безопасности и правильной работы вашего водонагревателя.



Какой автомат нужен на бойлер и сечение кабеля — выводы

Наши рекомендации будут следующими:



1. 1. АВ и провод подбирать с запасом — возможно вы захотите использовать в будущем более мощный электроприбор;
2.
3. 2. Между кабелем и автоматом должен быть баланс — не стоит выбирать проводку с маленьким сечением, а автомат с большим номиналом тока и наоборот;
4.
5. 3. Использовать провод с медной жилой — он более прочный, надежный;
7. 4. Не в коем случае не соединять “напрямую” медный и алюминиевый кабель — это можно сделать через контактную группу, клеммники.
8.
9. 5. Номинальный ток у АВ должен быть ниже, чем максимально возможное значение у кабеля — чтобы он смог “уберечь” проводку от повреждений. Например, для 1,5 мм кв. лучше выбрать автомат на 10А (максимум на 16 А), для 2,5 мм кв. — на 16А (максимум на 20 — при условии подключения напрямую без розетки) и т. д.
10.
11. 6. От розетки до щитка протянуть отдельный провод и в схеме подключения предусмотреть УЗО, чтобы обезопасить себя от возможного поражения электрическим током.
12.
13. 7. Все работы связанные с электричеством должны выполнять квалифицированные специалисты с определенной группой допуска.
14.

Помните, что у проводов из меди и алюминия разные показатели по току и напряжению и это нужно обязательно учесть при проведении работ.

Повторив школьный курс физики и зная формулу для определения силы тока вы всегда будете знать какой автомат ставить на бойлер, но если остались какие-то сомнения лучше обратиться к знающим мастерам и обслуживающим компаниям, которых можно найти на нашем ресурсе.



---
