Какого цвета провод фаза и ноль: Цветовая маркировка проводов — Сам электрик

какого цвета провод фазы, земли и нуля, советы электрика

by Realist

Кабель и провода

Провода в электропроводке имеют цветную маркировку, что позволяет электрику достаточно быстро найти ноль, фазу и заземление. Если эти контакты между собой подсоединить неправильно, то может произойти короткое замыкание, а в некоторых случаях человека поражает электрический ток. Поэтому цветная маркировка проводов создает безопасные условия для электромонтажных работ, и кроме этого, значительно сокращает время поиска и подключения контактов. В настоящее время согласно правилам устройства электроустановок (ПУЭ) и необходимым евростандартам каждый провод обязан иметь свой определенный цвет.

Содержание статьи

Для чего необходимы цветные провода

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства. При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Как выглядит провод заземления и нуля

Согласно ПУЭ, провод заземления имеет следующие цвета:

• желто-зеленый;
• желтый;
• зеленый.

Следует знать, что производители также наносят на такой проводник полосы желто-зеленого цвета в продольном и поперечном направлении. На электрической схеме заземление обозначается латинскими литерами « PE ». Довольно часто заземление называют нулевой защитой, и нельзя ее путать с нулем рабочим.

В однофазной и трехфазной электросети провод ноль обычно обозначается синим или сине-белым цветом. На электрической схеме ноль обозначается латинской литерой « N ». Ноль также называют нейтральным или нулевым рабочим контактом.

Как выглядит провод фаза

Маркировка фазного провода ( L ) представлена в следующих цветовых решениях:

• черный;
• серый;
• коричневый;
• фиолетовый;
• бирюзовый;
• белый;
• красный;
• оранжевый;
• розовый.

Но чаще всего фазовый проводник имеет коричневый, белый и черный цвет.

Как отличить ноль и «землю»

Ноль от заземления отличается тем, что по нему во время подключения нагрузки протекает электрический ток, а «землю» используют для защиты от поражения током, который по этому проводнику не протекает, и подсоединяют к корпусам приборов.

Провода «земля» и ноль можно отличить следующими способами:

• При помощи омметра измеряют сопротивление на проводнике «земля» (которое обычно не превышает 4 Ом). Перед этим следует убедиться, что между точками измерений отсутствует напряжение.
• Используя вольтметр, по очереди измеряют напряжение между фазовым проводником и двумя оставшимися проводами. При этом «земля» всегда обладает большим значением.
• Если необходимо измерить напряжение между «земля» и каким-либо заземленным прибором (например, батареей центрального отопления или корпусом электрощита), то вольтметр совершенно ничего не покажет. А если такой же способ применить к нулю – возникнет небольшое напряжение.

Если проводка имеет всего 2 провода, то это всегда будет фаза и ноль.

Как определить фазу

Если необходимо установить или заменить розетку, определять фазу совсем необязательно, потому что совершенно неважно, с какой стороны ее подключать. Совсем другое дело обстоит с выключателем от люстры, потому что к нему нужно подавать именно фазу, а к лампам – только ноль.

Если цвет проводов фаза ноль совершенно одинаковый, то проводники определяются при помощи индикаторной отвертки, у которой рукоять изготавливается из прозрачного пластика, а внутри установлен диод. Перед определением проводников помещение или дом обесточивается, проводки на концах зачищаются и разводятся в стороны, иначе они могут случайно соприкоснуться и произойдет короткое замыкание.

После этого подключают электричество, берут отвертку за рукоять, а указательный и большой палец кладут на контакт с тыльной стороны розетки. Затем к оголенному проводу необходимо прикоснуться металлическим концом отвертки и проследить за ее реакцией. Если лампочка загорелась, значит, это фаза, если нет – ноль. Однако такая отвертка не сможет определить проводники, если присутствует третий провод – заземление.

Заключение

Использование цветовой маркировки в электрике очень облегчило жизнь людей, которым по разным причинам необходимо знать, какие провода находятся под напряжением. Однако все равно стоит быть внимательным при работе с электричеством, чтобы потом не было печальных последствий.

Как самому определить фазу, ноль и заземление?

Любой человек, который запланировал выполнять любые электромонтажные работы во время ремонта в жилом или производственном помещении, рано или поздно столкнется с важнейшим вопросом: как самому определить где в электрической сети фаза, ноль и заземление. Ведь без этих знаний либо же придется воспользоваться услугами электрика, и нанимать его. Либо же самостоятельно, чтобы подключить люстру, бра, торшер, светильник, светодиодную ленту, любой электрический прибор, научится распознавать где защитный провод, где под напряжением, а где нулевой.

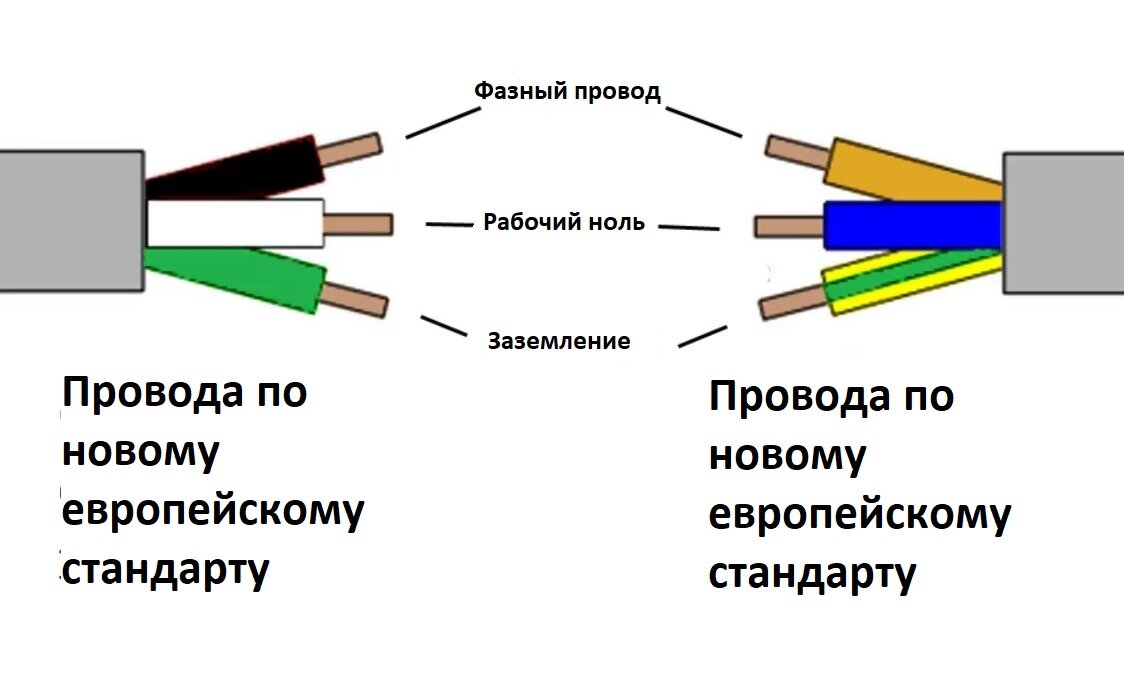

Определение по цветовой маркировке

Все современные кабели или электрические провода под своей изоляционной оболочкой содержат обычно три жилы, каждая из которых помечена изоляцией своего цвета. Таким образом, определить где какая жила можно и просто по цветовой маркировке. Так, обычно в новых проводах:

• фаза отмечена черным, белым или коричневым цветами;
• нейтральный провод, он же нулевой по мировым стандартам должен соответствовать синему или голубому цвету,
• а заземление или защитный кабель обычно выполнен в двухцветном варианте – желто-зеленый, полосатый и т.п.

На постсоветском пространстве закреплен на законодательном уровне стандарт IEC 60446 2004 года, который и регламентирует какого цвета необходимо применять и изготавливать электроизоляцию проводов.

Согласно нему в жилых квартирах:

• синий или сине-белый провод – это ноль,
• желто-зеленый – земля;
• все остальные цвета могут быть фазой, как черный, так и красный.

Однако правило применимо в основном только для проводов, которые установлены в доме или офисе последние лет двадцать-тридцать. А как же быть с электросетями, которые были установлены раньше этого периода, где часто попадаются жилы с алюминиевым сечением? Или вам необходимо поменять часть какого-либо устройства или схемы, в которой данные цвета могли по стандартам и не быть использованы? Тогда вам пригодятся другие, более эффективные способы определения жил и напряжения в электропроводке.

Как определить ноль и фазу индикаторной отверткой

Одним из наиболее надежных, простых, доступных и не требующих особых затрат, и умений способом является определение ноль и фазы при помощи индикаторной отвертки. В чем заключается принцип работы индикаторной отвертки? Индикаторная отвертка – это ручной вспомогательный инструмент практически ничем не отличающийся от привычной нам плоской отвертки с пластиковой ручкой и металлическим наконечником, но есть одно «Но»: внутри рукояти есть индикационная лампочка или светодиод, который срабатывает свечением или загорается, если металлической частью коснутся фазы. На некоторых моделях для индикации следует также нажимать на специальную кнопку на рукояти, которая смыкает контакты и подает ток на индикатор. Однако в целях безопасности следует работать с такой отверткой только в резиновых перчатках электрика, чтобы избежать поражения электрическим током.

Как работать с индикаторной отверткой? В первую очередь, необходимо отключить напряжение в сети, и кусачками снять изоляцию на концах всех трех жил, оголив металлическую часть проводов, зачастую она будет медной. Дальше все три жилы необходимо развести между собой, так, чтобы они не соприкасались, чтобы избежать короткого замыкания при подаче на них напряжения.

После этого, одеть резиновые диэлектрические специальные перчатки и включить напряжение в сети. Хорошо, если ваш щиток имеет встроенный при монтаже устройства устройство защитного отключения. Или другими словами УЗО – он в аварийном режиме отключает питание в сети, если есть утечка тока на корпус.

Вооружившись индикаторной отверткой поочередно ее металлическим наконечником прикасаться к металлической оголенной части каждой жилы. Там, где лампочка индикаторной отвертки сработает и загорится – это фаза. Далее для работы с данными проводами следует изолентой после выключения напряжения замотать оголенные концы проводов.

Определение фазы, нуля и заземления контрольной лампой

Способ простой, однако не самый безопасный и требующий определенной ловкости и осторожности. Считается несколько кустарным и часто используется в грубых производственных условиях опытными мастерами, под рукой у которых не оказалось другого контрольного инструмента. Для того, чтобы воспользоваться данным методом, следует для начала собственно и собрать данную контрольную лампу. Для этого нужен патрон, два провода – фазы и нуля – и лампочка, можно самую обыкновенную, накаливания с вольфрамовой нитью. Это все необходимо скрутить, зачистить на концах его провода и поочередно скручивать с другими проводами в проводке, определить где фаза по тому, когда загорится лампа. Конечно же, скрутку нужно делать, отключив подачу напряжения на провода.

Если патрона не оказалось, можно задействовать часть светильника или настольной лампы, произведя ту же манипуляцию с концами его жил. Однако способ весьма сложный для неподготовленного и неопытного мастера, поскольку есть вероятность перепутать провода и пустить вместо постоянного тока, переменный, при котором лампочка тоже будет гореть. Лучше тогда основательно вывести жилу-землю, сделать ее нулем и тогда спокойно искать фазу.

Как определить фазу и ноль мультиметром

Мультиметры — универсальные многофункциональные приборы для измерения емкости, напряжения, сопротивления и силы тока, имеют отдельные выводы под щупы, укомплектованы самыми щупами, которыми легко и удобно пользоваться, точно определив напряжение. Это самый надежный и довольно простой способ определить фазу и ноль, без особых сложностей и безопасно для здоровья. Ведь все мультиметры имеют на своем корпусе прорезиненный диэлектрический чехол, который не только защищает от ударов тока, но и оставит прибор целым, если он случайно выскользнет из рук и упадет с высоты не более полутора метров.

Универсальное мультифункциональное устройство для измерения силы тока, напряжения, сопротивления, емкости, частоты используется повсеместно, как автолюбителями, так и электронщиками, электриками, строителями, рабочими технических специальностей.

Есть целых пять причин, по которым стоит выбрать именно мультиметр для домашнего обихода и работы:

• Высокая точность измерений – при максимальных значениях постоянного напряжения 0,8%, при больших позициях переменного — максимум 1,2%.
• Возможность измерять переменное значение тока,
• Одновременное измерение кроме постоянного и переменного напряжения, сопротивления, также такие величины как емкость, частота, скважность, а также температура благодаря термопаре.
• Эргономический дизайн и большой мультифункциональный экран.
• Усиленная индикация батареи и перегрузки.

Это надежный и добротный инструмент для качественного измерения всех требуемых показателей для проверки электрических показаний в цепи питания, а также замера целостности цепи, схемы, платы.

Как же определить фазу и ноль мультиметром? Для начала необходимо знать, что практически все современные мультифункциональные приборы данного типа имеют жидкокристаллический экран, на который выводятся показания в цифровом эквиваленте, однако не плавно, как это было в аналоговых устройствах, без экрана, а рывками.

Поэтому при измерении стоит выждать некоторое время, буквально секунду-две, чтобы прибор определил точное напряжение в сети. Кстати, на панельной панели мультиметра есть множество, свыше 20-30 режимов работы, которые выбираются поворотным рычагом. На этом круге нужно найти тот, что отвечает за переменное напряжение в сети и выглядит как обозначение вольт, также в большинстве мультиметров вручную нужно настроить и диапазон измерений, хотя многие могут это сделать и автоматически.

Далее один из щупов присоединяем к разъему мультиметра, а его другую сторону металлическим наконечником прикасаемся к проводу или в розетку. Если показания на экране прибора будут соответствовать 10-15 вольтам, то, скорее всего, вы попали не в фазу, а в ноль. Если показания в пределах от ста и до 250 вольт – то это и есть фаза.

Как определить фазу и ноль без приборов

Без никаких приборов, даже самых примитивных, искать фазу и ноль в сети не особо стоит. Но если у вас крайний случай, то, рискнуть, конечно можно, но нельзя сказать, что безопасность при этом будет выдержана. Есть несколько оригинальных, забавных, но в тоже время достаточно надежных и точных способа это сделать. Для первого из них стоит взять из подручных средств, которые скорее всего найдутся в каждом доме картофелину. Да-да! А помимо этого два провода на полметра и резистор на 1 мегаом. Все это необходимо собрать, чтобы один проводник был подключен к трубе, а второй – вставить в отрезанную половинку картофелины. Второй провод вставить в срез картофелины рядом с первым. Произведя подобную манипуляцию, только спустя минут пять-десять необходимо оценивать результат измерений.

Что же должно произойти? На том месте, где соприкасался проводник с фазой, должно появится сине-зеленый след от взаимодействия крахмалистых соединений с электричеством, т. е. окисление. Где его не окажется – это нулевой провод.

Второй такой же неоднозначный метод – использование чашки с обыкновенной водой. Тут срабатывает принцип, чем-то схожий с функционированием кипятильника – минус будет там, где вода возле проводника начнет пузырится. Соответственно, методом исключения – плюс будет находится на втором проводе.

Как определить заземление

Кроме очевидного способа по определению заземления, который заключается в идентификации земли по цвету изоляции в жиле, в частности желто-зеленого цвета по мировым стандартам, существует и несколько других, менее очевидных.

Например, если у вас в доме были случаи, что электроприборы, будь то стиральная машина, компьютер, микроволновка, бились током, то практически можно быть полностью уверенным, что заземление в вашей проводке отсутствует, поскольку именно оно должно ликвидировать остаточное напряжение на корпусы электроустройств.

Можно определить заземление мультиметром по принципу исключения, провод, в котором вовсе не будет наблюдаться отклонений по переменному напряжению – скорее всего и будет им.

Выводы

Очень важно научится самостоятельно понимать где в розетке в вашем доме фаза, ноль и заземление, ведь скорее всего доведется столкнуться с необходимостью замены или дополнительной установки каких-либо устройств, связанных с электричеством. Однако настоятельно рекомендуем пользоваться надежными методами, а нетрадиционными только в случае крайней необходимости! А лучше – воспользоваться мультиметром, индикаторной отверткой или вызвать опытного и надежного специалиста-электрика.

Опубликовано: 2020-07-13 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Положительный или отрицательный красный провод

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат.

загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% если результат.предложения %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result. products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result. products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  {{result.term | escape}}

Как определить нейтральный провод с помощью мультиметра (простой способ)

Каждый прибор работает бесперебойно, а электрическая система в вашем доме — это одна из последних вещей, о которых вы беспокоитесь.

Однако приходит время, когда возникает проблема, может быть, посреди ночи, и вы вынуждены решать ее самостоятельно.

Работа с проводами в розетках — одно из дел, которому нужно уделить много внимания.

Нейтральный провод является важным компонентом, и одна ошибка с ним может доставить вам больше беспокойства.

В этой статье вы узнаете все, что вам нужно знать об идентификации нейтрального провода, в том числе о том, как выполнить простой процесс с помощью мультиметра.

Давайте начнем.

Типы проводов

Прежде чем погрузиться в процесс, вам необходимо иметь представление об электрической системе вашего дома.

В домашней электрической цепи есть три типа проводов. Это провод под напряжением, нулевой провод и провод заземления.

Провод под напряжением — это провод под напряжением, по которому электричество переносится от основного источника к розетке и электроприбору.

Если цепь разомкнута, через провод под напряжением всегда протекает ток.

Заземляющий провод также известен как защитный провод цепи (CPC) и выполняет функцию направления тока на землю.

Ток направлен на землю, чтобы ограничить опасность, связанную с обрывом цепи или поврежденным предохранителем.

Нейтральный провод отводит ток от электроприбора и возвращает его в источник питания.

Важно, так как провод замыкает цепь. Это гарантирует, что ток течет обратно в первичный источник питания и подается на другие устройства.

Если вы хотите внести изменения в электрические компоненты, вам необходимо определить, какой из ваших проводов является нейтральным.

Таким образом, вы избежите повреждения всей электрической системы.

Оборудование, необходимое для идентификации нейтрального провода

Существует три способа идентификации нейтрального провода, и от выбранного вами метода зависит, какой инструмент или оборудование вам потребуется.

Необходимые инструменты включают

• Мультиметр
• Подходящий цветовой код для вашей электрической системы
• Тестер напряжения.
• Третья рука (инструмент)

Как определить нейтральный провод с помощью мультиметра

Установите мультиметр на самый высокий диапазон напряжения, заземлите черный (отрицательный) щуп на металлическую поверхность и поместите красный (положительный) щуп на каждый из оголенных концов проводов. Мультиметр не дает никаких показаний, если провод нейтрален .

Этот процесс, а также другие методы определения нейтрального провода будут объяснены далее.

1. Примите превентивные меры

Чтобы точно проверить, какой из проводов является нейтральным, необходимо, чтобы по ним протекал ток.

Вы не хотите пораниться, поэтому самая важная мера безопасности, на которую следует обратить внимание, это ношение надежно изолированных перчаток.

Другие меры включают постоянное держание рук сухими и обеспечение того, чтобы концы проводов никогда не соприкасались друг с другом.

2. Открытые настенные розетки

Найдите настенную розетку и откройте ее, чтобы открыть провода.

Вы ожидаете увидеть их привинченными к разным клеммам в розетке, поэтому вам понадобится отвертка, чтобы открыть ее и освободить провода.

3. Установите мультиметр на напряжение

Поверните шкалу мультиметра на самый высокий диапазон переменного напряжения.

Бытовая техника использует переменное напряжение, так что это то, что вы хотите протестировать.

Вы также устанавливаете его на самый высокий диапазон, чтобы мультиметр считывал правильно и его предохранитель не перегорел.

4. Размещение щупов мультиметра на проводах

Теперь нужно поместить щупы мультиметра на каждый из проводов, чтобы проверить их. Однако есть позиции, на которые стоит обратить внимание.

Чтобы найти нейтральный провод, вам нужно проверить соединение заземления с нейтральным или горячим соединением.

Поместите черный (отрицательный) щуп на любую металлическую поверхность, чтобы он служил заземлением, и поместите красный (положительный) щуп на любой из проводов.

5. Оценка результатов

Если провод нейтрален, мультиметр показывает 0 вольт, а если провод горячий, мультиметр показывает такое же напряжение, которое подается на розетку.

Это либо 120 В, либо 240 В, в зависимости от того, где вы проживаете.

Вы также можете посмотреть наше видео, в котором подробно объясняется, как определить нулевой провод с помощью мультиметра.

Идентификация нейтрального провода с помощью цветовых кодов

Другой метод идентификации нейтральных проводов — использование цветовых кодов.

Определенные цвета показывают, что представляет собой каждый провод, и это самый быстрый способ определить, какой из трех проводов является нейтральным.

Вот изображение, на котором показаны популярные цветовые коды.

Как видите, у этого метода есть очевидная проблема. Цветовые коды не универсальны и зависят от того, откуда вы получаете провода.

Могут быть перепутаны, а в некоторых случаях все провода могут быть окрашены в один цвет.

Поэтому лучше всего проверять нейтральность мультиметром.

Идентификация нейтральных проводов с помощью тестера напряжения

Тестер напряжения представляет собой устройство, похожее на отвертку и имеющее внутри небольшую лампочку.

Эта лампочка загорается при контакте с напряжением и показывает, какой провод горячий, а какой нейтральный.

Поместите металлический наконечник тестера напряжения на оголенные концы проводов. Если вы поместите его на провод под напряжением, лампочка загорится.

Однако, если вы поднесете тестер к проводу, и он не загорится, значит, вы нашли свой нейтральный провод.

Заключение

Определить нейтральный провод очень просто.

Вы можете использовать цветовые коды, но выбор мультиметра для проверки проводов, производящих ток при воздействии, будет более точным.

Часто задаваемые вопросы

Что произойдет, если перепутать горячие и нейтральные провода?

Когда горячий и нейтральный провода перепутаны, вы создаете обратную полярность в цепи.
