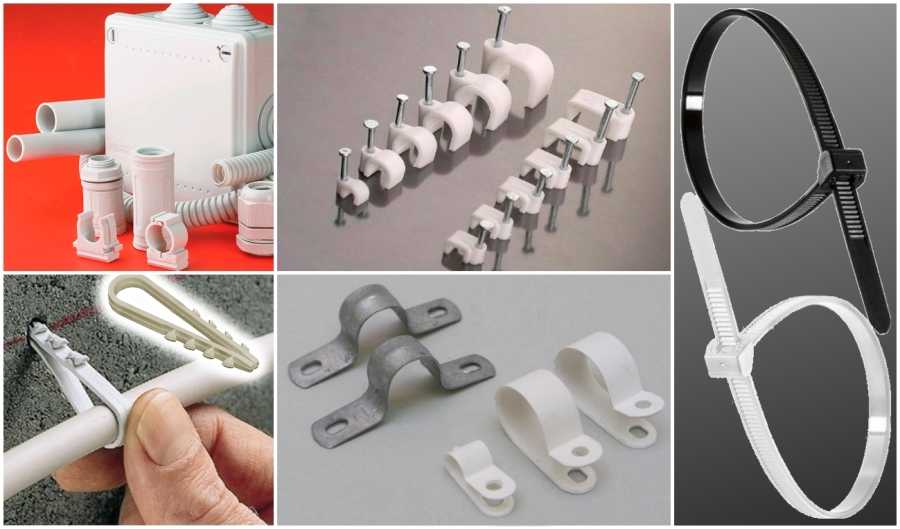

8 способов крепления кабеля к стене

В зависимости от того, как Вы решите проводить электропроводку по комнатам: открытым либо скрытым способом, выбирается способ крепления проводов к стене. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

• Открытый электромонтаж
• Кабель-каналы
• Клипсы
• Изоляторы
• Гвоздевые скобы
• Скрытый электромонтаж
• Дюбель-хомуты
• Быстросохнущий раствор
• Самодельные скобы
• Монтажная площадка

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

• Ошибки при монтаже электропроводки
• Способы соединения электрических проводов
• Как определить фазу и ноль без приборов

Как закрепить кабель к стене, рассматриваем различные варианты и технологии | Энергофиксик

Все в мире стремительно развивается, и мы уже давно привыкли к всевозможным электрогаджетам. А они, в свою очередь, требуют надежного питания по сети. Для того чтобы не знать проблем во время работы вашей проводки, нужно грамотно подойти к ее постройке и, в частности, качественно зафиксировать провода на стенах дома. В этой статье я вам расскажу про современные и проверенные временем способы крепления провода.

Самый удобный способ крепежа

В зависимости от того, какой способ монтажа вы изберете в своем собственном доме, и будет зависеть вид крепежа провода.

В случае выбора скрытого способа прокладки кабеля необходимо качественно закрепить провод для того, чтобы он не мешал дальнейшему ремонту.

При открытом способе прокладки стараются избирать фиксаторы максимально незаметные, чтобы собой не привлекать внимание.

Еще выбор крепежа напрямую следует от дальнейшего ремонта. Допустим, если вы избрали потолок системы армстронг, а трассы кабелей проходят по нему, то нет совсем никакой нужды укладывать провода в штробы, ведь он и так будет скрыт отделкой.

Готовим инвентарь

Итак, для прокладки кабелей нам может понадобиться: перфоратор, шуруповерт, дрель и, возможно, молоток.

Дюбель хомут

Теперь давайте пройдемся по конкретным видам крепежа и начнем с дюбель хомута. Работать с ним довольно легко. Для уверенного фиксирования провода нам необходимо просверлить в стене перфоратором отверстие сверлом на 6 мм, далее разворачиваем хомут, кладем туда кабель и уже закрытый хомут втискиваем в просверленное отверстие.

Все, провод закреплен. Такие хомуты встречаются двух видов: под круглый провод и под плоский провод. Идеально приспособлен для удерживания одиночного проводника как в штробе, так и просто на бетонной стене, и еще он довольно дешев.

Монтажная площадка

Этот вид крепежа представляет из себя компактную платформу прямоугольной или квадратной формы с проушинами для хомутов и центральным отверстием для дюбель гвоздя.

Данные формочки легко фиксируются как на бетоне, так и на дереве (с помощью саморезов). Также большим преимуществом считается доступность крепления сразу группы проводов, что значительно увеличивает скорость укладки всей проводки. Но они не подходят для штроб.

Специальный дюбель для хомутов

Данный вид крепежа является своеобразным гибридом обычного дюбеля и самореза, при этом выполнен из пластика. Крепится также в просверленное перфоратором отверстие, а далее в проушину вдеваем обычный хомут и фиксируем проводник.

Ничем особенным и примечательным не выделяется на фоне выше рассмотренных приспособлений.

Дюбель стяжка для фиксации кабеля

Это поистине универсальное средство крепежа, которое мастера именуют «хомут с дюбелем».

Данный гаджет выполнен из двух составных частей : непосредственно из дюбеля и самой стяжки.

Собирается он очень просто: сжимаются две составные части, оные потом фиксируются специализированной скрепой. Готовая стяжка выглядит вот так:

Монтаж таков: высверливаем перфоратором отверстие, вставляем зафиксированный дюбель, загоняем пластиковый колышек и закрепляем хомутом кабель.

Стяжка кабельная с отверстием

Кроме самых стандартных стяжек, в магазинах вполне возможно приобрести вот такие модернизированные хомутики. Крепеж осуществляется также очень легко: проделываем отверстие, загоняем туда дюбель и фиксируем стяжку саморезом. Недостатком такого способа является одноразовость крепления, то есть если вам нужно будет переделать крепеж, то придется использовать новый хомут.

Скоба для крепления

Теперь давайте рассмотрим крепеж, оный как нельзя кстати подойдет для укладки кабеля по уже сделанному ремонту.

Этот вид крепежа очень любят кабельщики, так как такая пластина легко фиксирует провод на дереве, пластике. Но стоит помнить, что скоба не подойдет для фиксации провода на бетоне.

Скоба металлическая

А вот этим крепежом обычно фиксируют кабеля уложенные в металлической гофре. Также они считаются многоразовыми, ведь можно просто выкрутить фиксатор и использовать скобу в другом месте.

Пластмассовые клипсы

Предназначены для фиксирования проводов, уложенных в пластмассовые гофры. Легко крепятся на бетоне или дереве и с их помощью достаточно просто формировать трассы рядом идущих кабелей.

Самодельный крепеж

И последним рассмотренным видом крепежа будут старые добрые самоделки. Ведь если нет ни одного вида магазинного исполнения, то крепеж всегда можно сделать собственноручно. Для этого нам понадобится: наша смекалистость, куски проводов и дюбель саморезы.

Нарезаем провод на куски по 3-10 см (длина зависит от толщины и количества фиксируемых проводов) и если провод двойной, то пробиваем его посередине саморезом.

Если же он одинарный, то формируем петлю вокруг головки самореза.

Такой крепеж ничем не будет уступать магазинным образцам. Только помните, лучше использовать одножильные провода. Так как многожильный не даст такой фиксации удерживаемому проводу.

Помимо кусков проводов, допускают применять абсолютно любой подручный материал, например, металлическая лента вполне сойдет в качестве крепежа.

Это все, что я вам хотел рассказать о способах крепежа провода на стенах или потолках вашего дома. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда не забудьте оценить ее и подписаться на канал, чтобы не пропустить новые еще более полезные выпуски. Спасибо за внимание!

Как восстановить поврежденные провода внутри стены

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Повреждены электрические провода в гибком кабелепроводе при сверлении стены из шлакоблоков и один или оба провода 14-2, которые идут к розетке внутри спальни.

Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Как отремонтировать поврежденные провода

Электрика Вопрос: Можно ли восстановить поврежденные электрические провода в кабелепроводе внутри стены?

Ремонт поврежденной электропроводки

Боб спрашивает:
Flex Conduit в блочной стене с поврежденными 14 2 проводами

Сверление стены из шлакоблоков повредило Flex Conduit и один или оба 14 2 провода.
Провода идут к внешней розетке GFCI и внутренней розетке спальни.

Я не могу вытащить провода, чтобы осмотреть их, и автоматический выключатель сработал после удара по кабелепроводу.

Есть ли способ извлечь провода и/или гибкий кабелепровод?

Спасибо!

Дополнительные комментарии: Ask-the-electrician.com покрывает все, на что я мог бы надеяться как домовладелец, не являющийся электриком. Спасибо, что сделали этот сайт доступным.

Этот вопрос по электропроводке поступил от Боба из Шеридана, штат Вайоминг.

Ответ Дэйва:

Спасибо за вопрос по электропроводке, Боб.

Ремонт поврежденных электрических проводов

Применение: Ремонт поврежденного провода в розетке GFCI.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного подрядчика по электротехнике или сертифицированного электрика.
Требуемые электроинструменты: ручные инструменты для электриков, тестер напряжения и соответствующее защитное снаряжение.
Приблизительное время: Зависит от личного опыта, умения работать с инструментами, устанавливать электропроводку и иметь доступ к зоне проекта.
Электрическая безопасность: определите источник электропитания для розетки GFCI, выключите его и пометьте примечанием перед работой с электропроводкой.
Детали и материалы электропроводки: Электрические детали и материалы для розетки GFCI должны быть одобрены для конкретного проекта и соответствовать местным и национальным электротехническим нормам и правилам.
Электротехнические правила и проверки: Установка или замена домашней электропроводки должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами, принятыми в вашем конкретном районе штата Вайоминг. Также могут потребоваться разрешение и проверки.

Ремонт поврежденного провода розетки GFCI в подвале

Этот проект электропроводки посвящен ремонту поврежденных проводов внутри стены в подвале старого дома.

Ремонт поврежденной электропроводки внутри стены

• Боб, приносим извинения за эту проблему, давайте посмотрим, как ее можно исправить:

  Отсоедините и оголите проводку
  Судя по тому, что вы описали, другой конец гибкого канала должен быть открыт, и проводка должна быть отсоединена и ослаблена, прежде чем пытаться вытащить поврежденный провод из гибкого канала. Замена проводов
  Поврежденный участок этих 14-2 проводов необходимо заменить. Найдите каждый конец проводки
  Если есть возможность открыть весь путь проводки, поскольку она ведет к электрическим коробкам на каждом конце, замените всю секцию, в противном случае необходимо будет установить доступные соединительные коробки в каждом месте, где концы гибкого кабелепровода располагается. Идентификация каждого набора кабелей и проводов
  Будьте внимательны, чтобы идентифицировать каждый набор кабелей 14-2 по отдельности, прежде чем отрезать какую-либо проводку, чтобы сменная проводка могла быть подключена к правильному набору проводов.

Дополнительная информация о компонентах для ремонта поврежденных электрических проводов

Электрический код для заполнения кабелепровода

Руководство по домашнему электрическому проводу

Полный перечень используемых электрических проводов для дома

9 9 для домашних проектов с информацией об электрических кодах служит руководством по выбору.

Бытовые автоматические выключатели

Бытовые электрические автоматические выключатели

Руководство по автоматическим выключателям для дома и тому, как они работают для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.

Как подключить электрические розетки

Подключение электрических розеток для дома

Домашняя электрическая проводка включает в себя розетки на 110 и 220 вольт и розетки, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.

Как подключить розетки GFI

Схемы проводки GFCI и GFI

Характеристики и преимущества розеток и розеток GFCI дадут вам ясное понимание того, почему эти устройства безопасности требуются согласно кодексу для защиты вас и вашего семьи от случайного поражения электрическим током.

Подключение GFCI
Этот список статей поможет вам узнать о функциях и преимуществах розеток GFI и GFCI, а также о том, как они подключаются.

Как установить электропроводку в спальне

Требования к электропроводке в спальне

Подробные фотографии и схемы электропроводки в спальне с кодовыми требованиями для большинства новых или реконструируемых проектов.

Как проложить электропроводку в подвале

Электропроводка в подвале

Подробные фотографии и схемы электропроводки в подвале с требованиями к кодам для большинства новых или реконструируемых проектов.

Вам также может быть полезно:

Видео по электрике #2 Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно!

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Handyman, Handy Women, and Electricians Includes: Wiring GFCI Outlets Wiring Home Electric Circuits 120 Volt and 240 Volt Outlet Circuits Wiring Light Switches Wiring 3 — Проводная и 4-проводная электрическая плита Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка для сушилки Устранение неисправностей и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

Как найти оборванный провод в стене своими руками

Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не так уж часто, но заставляет тратить много времени, нервов и сил на ее поиск и устранение. Ощутимо ударит по карману, ведь нужно найти поврежденный участок в стене, добраться до него, починить и еще раз починить. За эту работу придется заплатить значительную сумму специалисту. Вы можете сэкономить деньги, если справитесь с устранением неполадок самостоятельно. Из этого материала вы узнаете, как найти оборванный провод в стене, и что нужно сделать, чтобы устранить проблему.

Содержание

• Поиск обрыва: методика
• Акустический и индукционный методы поиска места обрыва
• Поиск обрыва провода в бетонной или кирпичной стене
• Методика устранения обрыва скрытого кабеля
• Особенности восстановления медных и алюминиевых жил
• Вывод

Поиск обрыва: процедура

Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска устройств, осуществляется в следующем порядке:

• Обесточьте проводку перед поиском поврежденного кабеля.
• Иногда для снижения уровня сопротивления прожигают изоляцию проводов.
• Для поиска можно прибегнуть к акустическому или индукционному методу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
• Профессиональные электрики используют в своей работе локаторы. Эти устройства позволяют не только быстро найти электрическую линию, но и найти все токоведущие жилы, а также узнать, находятся они под напряжением или нет. Для большей эффективности некоторые виды таких устройств используются совместно с генераторами.

Стоит отметить новейшую технологию электросетей, которая не так давно начала применяться в странах Европы, но, к сожалению, в России пока не практикуется. Особенностью данной установки является встраивание маяков (маркеров) в жилы кабеля при прокладке линий.

Если в такой сети произойдет обрыв, то локатор по сигналу маяка поможет быстро найти место неисправности. Это позволяет значительно сэкономить время и быстро восстановить работоспособность электропроводки.

Акустический и индукционный методы обнаружения места обрыва

Акустический метод обнаружения обрыва скрытой проводки предполагает наличие:

• Генератор, который подключается к проводу.
• Звуковой сигнализатор.
• Наушники (наушники).

Во время поиска провод прослушивается с помощью перечисленных предметов. Дойдя до места обрыва электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая нужна.

Индукционный метод поиска обрыва скрытой в стене проводки предполагает подключение генератора к силовому проводнику. После установки уровня нагрузки на генератор тестирование проводят аналогично акустическому методу с использованием наушников и специального сигнализатора. Отличие в том, что по всей длине линии, вплоть до места повреждения, в наушниках будет слышен сигнал, который значительно усилится, когда дойдет до места обрыва и исчезнет за ним.

Поиск обрыва провода в бетонной или кирпичной стене

Для определения места повреждения в стене из кирпича или представляющей собой бетонную плиту потребуется транзисторный приемник, с помощью которого выявляется скрытая электропроводка. Следует учитывать, что в кирпичных и бетонных зданиях все тросы направлены горизонтально и вертикально, а вращаются исключительно под углом 90 градусов. Зная это, вы не ошибетесь со схемой подключения.

Индикатор нужно вести вдоль стены над кабелем, по всей его длине. При этом на всем пути устройство будет издавать звуковой сигнал, который исчезнет при достижении места обрыва проводника.

Итак, мы разобрались, как найти обрыв в проводке. Если у вас нет необходимых приборов или вы не уверены, что сможете правильно определить место обрыва кабеля и сможете его отремонтировать самостоятельно, лучшим выходом из ситуации будет пригласить электрика. Профессиональные электрики имеют опыт данной работы и имеют необходимое электрооборудование, а значит, смогут найти неисправность и устранить ее в достаточно короткие сроки.

Весь процесс диагностики хорошо виден на видео:

Но если есть большое желание сэкономить и научиться этой процедуре самостоятельно, то переходим к следующему этапу — ремонту неисправной линии.

Порядок устранения обрыва скрытого кабеля

После нахождения точного места обрыва одним из вышеперечисленных способов провод следует соединить. Для этого необходимо сначала отключить фазу, а затем молотком вскрыть кабельный желоб примерно на 10 см влево и вправо от места повреждения. Затем оборванную жилу необходимо аккуратно отделить от жилы, не нарушая изоляционного слоя на других кабелях.

Дальнейший порядок действий следующий:

• Разведите концы оборванного кабеля в стороны.
• С помощью перфоратора и специальной коронки просверлите углубление в стене. Он должен быть достаточно большим, чтобы поместиться в соединительную коробку.
• Вставьте коробку в отверстие и закрепите ее там алебастром, затем поместите в нее кабели.
• Подсоедините и изолируйте поврежденные провода.
• После устранения повреждения закройте коробку крышкой.
• Заштукатурить ранее открытый участок паза.

Если поврежденный кабель находится внутри специальной трубки, то ее необходимо осторожно вытащить, а на ее место с помощью тянущего устройства натянуть новую жилу.

На видео показан процесс восстановления провода:

После герметизации электрического паза не подавайте напряжение на отремонтированный кабель до полного высыхания штукатурки.

Описанный выше процесс выполняется при ремонте обрыва фазы. Восстановление нулевого провода осуществляется практически в том же порядке, за исключением начального этапа. При ремонте царапины в первую очередь необходимо отделить поврежденный кабель от шины. Затем к фазе присоединяется ноль. Дальнейшая работа производится в аналогичной последовательности.

Особенности восстановления медных и алюминиевых проводов

Поврежденный медный провод лучше всего запаять. Для этой операции вам понадобится ремонтная перемычка, в качестве которой можно использовать кусок того же кабеля. Процедура пайки должна выполняться следующим образом:

• Наденьте термоусадочную или прочную пластиковую трубку на конец порванного провода.
• Скрутите края перемычки вместе с ремонтируемыми проводниками.
• Пропаяйте соединение.
• Плотно наклейте несколько слоев изоленты на отремонтированный участок.
• Наденьте термоусадку (пластиковую трубку) на соединение, чтобы обеспечить дополнительную защиту. Он должен быть герметичным, чтобы в случае намокания стена не начала пропускать через себя ток.

Самый простой способ соединить алюминиевые кабели в стене с помощью клеммы WAGO, быстрого и надежного метода.
