Как проверить батарейку мультиметром на работоспособность

Большинство видов современной техники не будет работать без малогабаритных источников питания, даже если они устанавливаются только в пульт дистанционного управления.

Для этого используются различные виды батарей и аккумуляторов. Поэтому причиной того, что техника отказывается работать, в некоторых случаях является неисправная или потерявшая заряд батарейка.

Для проверки этих элементов существуют специальные приборы, но если это приспособление отсутствует, то можно применить обычный тестер. Но для этого необходимо знать, как проверить батарейку мультиметром.

Виды батареек

Существуют различные виды одноразовых источников питания, отличающихся удельной ёмкостью и ценой:

• Солевые батареи. Маркируются буквой «R» и отличаются низкой ценой, но при этом малой ёмкостью. Имеют малый срок хранения, при отрицательных температурах теряют до 40% ёмкости, поэтому в холодное время года эти элементы желательно приобретать в отапливаемых магазинах. Рекомендованы для установки в часы, пульты управления и другую аппаратуру с низким током потребления.
• Щёлочные, или алкалиновые. На корпусе этих элементов нанесены буквы «LR» и слово «Alkaline». Имеют достаточно большую ёмкость при доступной цене, поэтому такие батарейки используют в фотоаппаратах, МП3-плеерах, детских игрушках с мотором и других аппаратах с большим потреблением электроэнергии.
• Ртутные. Имеют маркировку «РЦ». Отличаются большой удельной ёмкостью, могут работать при низких температурах, но из-за наличия оксида ртути в быту не используются.
• Литиевые. Маркируются буквами «CR», отличаются стабильными параметрами, низким током саморазряда и большим сроком хранения, до 12 лет. Используются литиевые батареи в электронных приборах, недостаток этих элементов — высокая стоимость.
• Серебряные. На корпусе таких батарей нанесена аббревиатура «SR». Имеют очень высокие показатели ёмкости и срока хранения, но при этом из-за наличия серебряного катода эти элементы отличаются большой ценой, поэтому они применяются только в часах и высокоточной электронике.

Кроме одноразовых элементов для питания электроприборов используются аккумуляторы. Они дороже аналогичных одноразовых батарей, но установка таких источников питания выгодна в долгосрочной перспективе.

Существуют разные виды аккумуляторных батарей, из которых для питания мобильных и малогабаритных устройств используются:

• Никель-кадмиевые (Ni-Cd). Морально устаревший тип аккумуляторов, заменяются более современными элементами, имеющими бОльшую ёмкость.
• Никель-металлогидридные (Ni-Mh). Более современные батареи, применяются в большинстве переносных аппаратов и инструментов.
• Литий-ионные или литиевые (Li-ion). Самые современные аккумуляторы, первоначально использовались только в мобильной технике, но в последнее время цена на такие элементы падает, поэтому они применяются и в других местах. Имеют высокую ёмкость и низкий ток саморазряда.

Проверка заряда батарейки

Для проверки имеющегося заряда и работоспособности батарейки можно использовать многофункциональный тестер. Естественно, для этого необходимо знать, как пользоваться мультиметром.

Как проверить заряд без нагрузки

Без нагрузки получится измерить только выходное напряжение батареи. В электротехнике этот параметр носит название ЭДС — электродвижущая сила.

В отличие от аккумуляторной батарейки в одноразовых источниках питания при разряде падает не только напряжение, но и выходной ток, поэтому проверка без нагрузки должна сопровождаться другими видами измерений.

Перед тем, как померить батарейку 1.5 v мультиметром, её необходимо отключить или достать из корпуса прибора, после чего измерить потенциал на контактных площадках элемента и по результатам измерений можно сделать вывод об исправности элемента:

• более 1,35 В — батарейка исправна и пригодна для дальнейшей эксплуатации;
• 1,2-1,35 В — элемент имеет признаки разряда, но его допускается устанавливать в аппаратуру с низким током потребления;
• менее 1,2 В — батарею следует заменить новой.

Информация! В никелевых аккумуляторах номинальным напряжением полного заряда является 1,2 В.

Проверка батареек под нагрузкой

После измерения ЭДС в холостом режиме необходимо проверить этот параметр под нагрузкой. По степени падения выходного напряжения в рабочем режиме можно определить исправность элемента. Поэтому, перед тем, как проверить батарейку на работоспособность, необходимо

провести измерения в отключенном состоянии.

Проверка под нагрузкой элемента АА производится в следующей последовательности:

1. 1. к выводам батареи подключается резистор 3,9-4,2 Ом;
2. 2. измерить напряжение на клеммах.

У исправной батарейки показания прибора практически не отличаются от номинала, но по мере разряда напряжение под нагрузкой падает и у разряженной батареи оно будет около 0,9В.

Информация! Существуют мультиметры со встроенной функцией проверки батареи под нагрузкой.

Измерения тока короткого замыкания

В процессе эксплуатации батарейки её напряжение меняется незначительно, но при этом растёт внутреннее сопротивление и падает ток в цепи. Поэтому простая проверка батарейки мультиметром может производиться путём измерения тока короткого замыкания.

Перед тем, как проверить батарейку мультиметром, необходимо установить переключатель прибора на измерение постоянного тока и присоединить щупы к выводам источника питания.

Показания тестера могут отличаться в зависимости от модели батареи, но при этом они должны быть стабильными. Медленное, а тем более быстрое падение тока короткого замыкания указывает на неисправность элемента. Величина тока короткого замыкания зависит от типа батареи и может достигать 5 А и более.

Важно! Измерения проводятся в течение 2-3 секунд, чтобы предотвратить перегрев батареи.

Как проверить аккумулятор

Ни одно устройство не служит вечно, но чаще всего первым из строя выходит аккумулятор. Для того чтобы точно знать, нуждается ли электронный прибор в ремонте, необходимо знать, как проверить емкость батарейки.

В чем правильно измерять емкость аккумулятора

На корпусе аккумуляторных батарей указывается ёмкость элемента, выраженная в миллиампер-часах (мАч). Это произведение силы тока подключённого к батарее электроприбора на время, которое он может отработать до полной разрядки аккумулятора. Это не совсем верно.

В некоторых электронных приборах устанавливаются преобразователи, изменяющие напряжение батареи до необходимой величины, а в характеристиках других аппаратов указывается мощность устройства. В этих случаях важно знать запас мощности, имеющейся в элементе.

Измерение ёмкости в ампер-часах не учитывает выходное напряжение источника питания и, соответственно, не показывает количество энергии, запасённой в батарее. Для определения этих данных необходимо умножить параметры, указанные на корпусе батареи между собой и измеряется полученная величина в Втч.

Например, в аккумуляторе АА ёмкостью 2,2 Ач или 2200 мАч и напряжением 1,2 В запас энергии будет 2,2х1,2=2,64 Втч, что может быть меньше, чем у элемента с меньшей ёмкостью и бОльшим напряжением, такого, как акумулятор кнопочной NOKIA ёмкостью 1100 мАч или 1,1 Ач и напряжением 3,7 В и запасом энергии 1,1х3,7=4,07 Втч и при установке их в светодиодные фонари одинаковой мощности последний будет светить почти в два раза дольше.

Определение емкости

Определить ёмкость аккумулятора можно при помощи мультиметра и секундомера:

1. 1. зарядить батарею;
2. 2. определить напряжение на клеммах;
3. 3. подключить к элементу через амперметр резистор номиналом около 100 Ом или другую нагрузку;
4. 4. включить секундомер;
5. 5. измерить выходной ток аккумулятора;
6. 6. засечь время до полной разрядки батареи.

Для расчёта ёмкости умножить выходной ток на время работы.

Измерение параметров аккумулятора смартфона

Измерение параметров аккумуляторной батареи мобильных приборов путём прямого измерения производится только после извлечения источника питания из корпуса, однако не все производители смартфонов предусматривают такую возможность.

В этих случаях необходимо использовать USB-тестер, который вставляется в гнездо USB аппарата и на собственном экране показывает параметры батареи.

Можно так же установить на аппарат одну из программ для контроля батареи, например, AccuBattery или Battery Monitor Widget. Они позволяют производить контроль заряда и разряда аккумулятора, определить самые энергоёмкие приложения и имеют другие функции по контролю режимов работы батареи и энергосбережению.

Сколько заряда осталось в батарейке

В некоторых ситуациях может быть необходимо определить количество оставшегося заряда в источнике питания.

Для аккумулятора необходимо определить соотношение следующих величин:

1. Фактическое напряжение на клеммах батареи Uф. Измеряется вольтметром.
2. Полный заряд Uн. Указан на корпусе устройства.
3. Напряжение отключения Uот. Для батарей мобильных гаджетов составляет обычно 2,7В, для элементов с номинальным напряжением 1,2, заменяющих батарейки 1,5В Uот составляет 1В.

Определение оставшегося заряда рассчитывается по формуле (Uф-Uот)/(Uн-Uот)*100%.

Совет! Для аккумуляторов с номинальным напряжением 1,2В можно использовать формулу (Uф-1)/200.

Вывод

Знать, как проверить батарейку мультиметром необходимо, что бы не приобретать новый элемент питания взамен исправного или не ремонтировать электроприбор в том случае, если необходимо только поменять батарею.

Похожие материалы на сайте:

• Устройство индикаторной отвертки
• Обозначения на мультиметре
• Как измерить ампераж

использование тестера для проверки ёмкости, сопротивления и напряжения аккумулятора

Когда возникают проблемы с включением какого-нибудь мобильного устройства, будь то смартфон или пульт дистанционного управления, в первую очередь меняют его элемент питания — батарейку или аккумулятор. Но убедиться в работоспособности источника энергии можно, и не заменяя его.

Для этого нужно просто знать, как проверить батарейку на соответствие своим характеристикам с помощью мультиметра, а после уже принять решение о её замене.

• Батарейка и её параметры
  • Характеристики элементов питания
  • Методы измерения
• Использование мультиметра
  • Замер величины напряжения
  • Проверка ёмкости
  • Нахождение сопротивления

Батарейка и её параметры

Батарейка — это элемент питания с накопленной внутренней электроэнергией. Конструктивно она представляет собой ёмкость, в которой находится вещество (электролит), обеспечивающее движение носителей заряда от одного полюса изделия к другому, тем самым создавая электрический ток. Возможно это благодаря химическим процессам, проходящим с выделением энергии. Постепенно эти процессы замедляются, и батарейка теряет способность создавать ток, то есть «садится».

Элементы питания разделяются на следующие два основных типа:

1. Незаряжаемые. В зависимости от используемого электролита они бывают солевые, щелочные, литиевые. Их напряжение питания составляет полтора вольта, а проходящая химическая реакция не имеет процесса восстановления.
2. Перезаряжаемые (аккумуляторы). Характеризуются обратимостью проходящих внутри них процессов. В качестве элементов питания применяются никель-кадмиевые (NiCd), никель-металл гидридные (NiMh), литий-ионные (LiIon), свинцово-кислотные (Pb) виды аккумуляторов.

Любая батарейка состоит из трёх элементов: двух электродов (анод и катод) и агрессивной среды — электролит. Последний является жидкостью, поэтому, чтобы он не вытекал из оболочки, добавляется полимерный загуститель. Анод выполняется в порошковом виде. При его реакции с электролитом он постепенно растворяется, в результате образуются свободные заряды, которые тут же поглощаются, и наступает равновесное состояние.

Если подключить источник питания к электрической цепи, в нём начинаются окислительно-восстановительные реакции. На аноде возникает избыток электронов, которые притягиваются катодом. Перераспределение зарядов приводит к появлению на электродах разности потенциалов.

Со временем изначальный состав анода и катода изменяется, а количество электролита уменьшается. При прохождении реакции возникают вещества, препятствующие движению зарядов. Всё это приводит к тому, что сила тока, отдаваемая батарейкой, уменьшается, а вместе с ней снижается и разность потенциалов.

Аккумуляторы по своей сути работают аналогично батарейкам. В них также при истощении анода электроны больше не образуются, а аккумулятор теряет силу тока и напряжение. Но из-за типа используемого материала анод имеет способность к восстановлению. Для этого через него пропускается электрический ток, приводящий к его обогащению и восполнению заряда.

Характеристики элементов питания

Все параметры батареек разделяются на два основных вида: электрические и физические. К первым относят типоразмер изделия и его геометрическую форму. Но как бы ни выглядела батарейка, конструктивно она всегда имеет два вывода: положительный и отрицательный. Обозначаются они на корпусе соответственно знаками «+» и «-«.

К основным характеристикам батареек относится:

1. Рабочее напряжение. Это параметр показывает значение разности потенциалов между анодом и катодом элемента питания. На сегодняшний день батарейки выпускаются с напряжением 5 и 9 вольт. А вот аккумуляторы могут выпускаться с напряжением: 1,2; 2,4; 6; 12 вольт. При этом довольно часто можно встретить последовательное объединение нескольких однотипных аккумуляторов в одном корпусе, в результате рабочая разность потенциалов будет кратна приведенным значениям.
2. Ёмкость. Считается главным параметром, характеризующим длительность работы батарейки. Она показывает количество энергии, которую элемент может отдать. Этот параметр зависит от многих факторов, основными из которых являются геометрические размеры и используемые при изготовлении вещества. То есть если ёмкость батареи составляет 10 ампер-часов, то это значит, что она сможет питать нагрузку током 1 ампер в течение 10 часов или током 5 ампер 2 часа.
3. Ток разряда. Это наибольший ток, который может выдать элемент питания за короткое время в режиме короткого замыкания. Определяется в большей мере ёмкостью элемента. По сути, это скорость разряда, то есть количество тока, которое может отдать источник питания на 1 ампер своей ёмкости.
4. Саморазряд. Этот параметр применим более к аккумуляторам, чем батарейкам, хотя присущ и тем, и другим. Для батареек он настолько ничтожный, что практически никогда не рассматривается. Заключается он в потери ёмкости питателя без подключения его к нагрузке. Обычно эта величина указывается в процентах.

Методы измерения

При исследовании батареек чаще всего измеряются два параметра — ёмкость и напряжение. Для замеров характеристик могут использоваться как лабораторные стенды со специализированными электронными приборами, так и тестеры бытового уровня.

К специализированным приборам относятся тестеры, измеряющие только определённый параметр. Например, вольтметр или измеритель ёмкости. Такие устройства в основе своей работы используют микроконтроллеры и специальные анализаторы, а их работа полностью автоматизирована. При этом они могут быть как полностью законченными устройствами, так и приборами, предназначенными для подключения к персональному компьютеру.

И также существуют универсальные измерители, которые при подключении к ним элемента питания выводят результаты измерений сразу нескольких параметров. Но обычно они уступают по точности специализированной технике.

Кроме этого, для получения общих сведений о работоспособности источника питания можно использовать светодиоды или пьезодинамики. С помощью отрезков проводов на них подаётся напряжение с батарейки, и визуально или по звуку оценивается годность элемента. Но получить достоверные показатели без проверки тестером не удастся. При этом неважно, будет он цифрового или аналогового типа.

Использование мультиметра

Мультиметром называется прибор, предназначенный для измерения различных электрических параметров. По своему принципу работы тестеры могут быть цифровыми или аналоговыми. Независимо от этого, их важными характеристиками является точность и диапазон измерения. Чем эти характеристики выше, тем меньше будет погрешность полученного результата.

Перед тем как проверить тестером батарейку, необходимо его правильно настроить и убедиться в работоспособности его источника питания. При недостаточном напряжении, поступающем на схему измерителя, полученные показатели будут искажены.

Для того чтобы пользователь точно знал, когда следует заменить питающий элемент, в цифровом приборе предусмотрена индикация. Для этого встроенный анализатор следит за уровнем напряжения питающей его батарейки и в случае возникновения с ней проблем сигнализирует мигающим значком на экране прибора. А для аналогового тестера поводом для замены питающих элементов будет невозможность выставить стрелку прибора в нулевое положение.

Для получения правильного результата стоит не только использовать подготовленный прибор, но и проводить измерения при температуре, находящейся около 20 градусов по Цельсию. Это связано с тем, что параметры аккумулятора при изменении температуры изменяются, особенно это касается его нагрева.

Замер величины напряжения

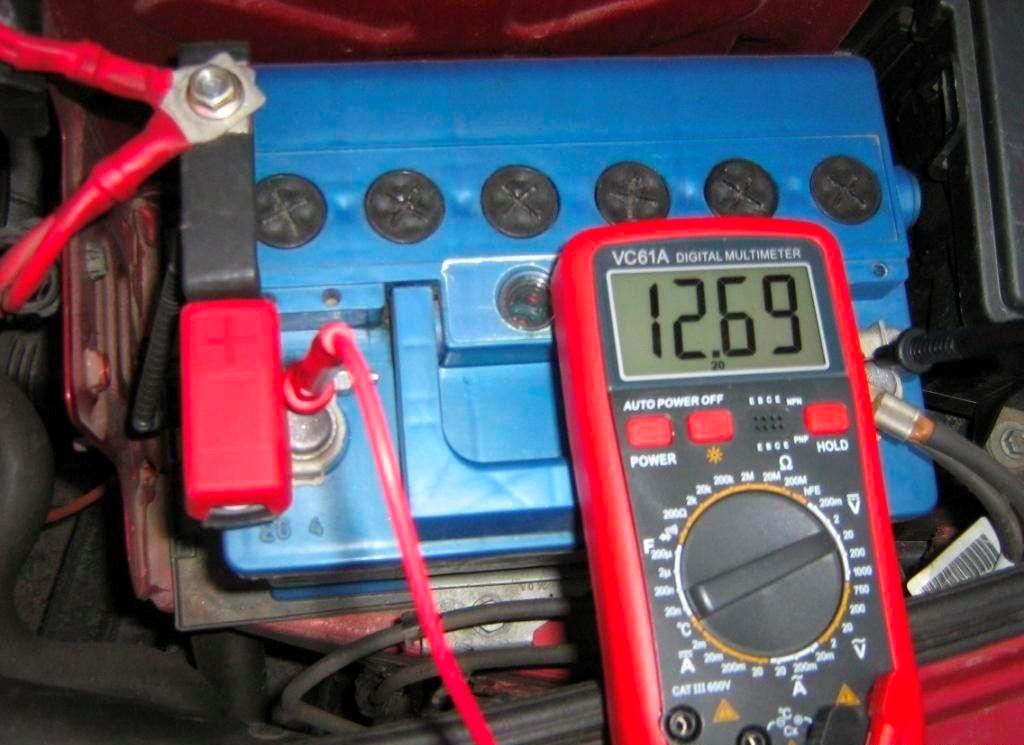

Проверить уровень напряжения тестером совсем несложно. Для этого понадобится соединить красный штекер провода с гнездом прибора, обозначенного VΩ или просто V, а чёрный — с гнездом СОМ. А затем установить галетный переключатель в зону DCV на значение, превышающее номинальный уровень напряжения батарейки.

Следующим этапом будет соединение концов проводов с измеряемой батарейкой. Для этого красный щуп мультиметра присоединяется к её плюсовому выводу, а чёрный — к минусовому. После этого прибор включается, а на дисплее появляется число, обозначающее напряжение в вольтах.

Таким образом, можно проверить мультиметром как аккумулятор телефона, автомобиля или любого другого устройства, так и простую батарейку. Но при этом следует знать, если даже уровень напряжения будет в норме, то это совсем не значит, что источник питания окажется полностью работоспособным.

Проверка ёмкости

Напрямую проверить ёмкость батарейки мультиметром, несмотря на универсальность прибора, не получится, так как у него просто нет такой функции. Но измерить время разряда, а после высчитать ёмкость вполне возможно. Чтобы это сделать, понадобится выполнить ряд действий:

1. Мультиметр переключается в режим измерения тока. Для этого красный провод переставляется в гнездо — 10 A, а чёрный в COM.
2. Регулятор выбора диапазона устанавливается на наибольшее число в диапазоне измерения постоянного тока. Этот диапазон может обозначаться как DCA или A-.
3. Быстрым прикосновением щупов (не более секунды) дотрагиваются до выводов батарейки, соблюдая при этом полярность: красный — плюс, чёрный — минус.
4. В момент прикасания к батарейке визуально контролируется экран и запоминается число, которое там появится.
5. Если значение силы тока будет менее 0,4 ампера, то батарейку можно считать негодной, и измерения проводить дальше нет смысла.

Когда стоит задача узнать именно ёмкость аккумулятора, измерения продолжают. Для этого используется правило, что ёмкость находится путём умножения, проходящего через сопротивление тока, на затраченное для этого время. Поэтому, кроме мультиметра, понадобится переменное сопротивление порядка 100 Ом, включённое в разрыв красного щупа.

Этот метод подходит для измерения предварительно полностью заряженного аккумулятора, но никак не простой батарейки. Ведь если проверять её ёмкость, то в конце измерения она просто потеряет свой ресурс.

Итак, когда схема собрана, понадобится коснуться щупами анода и катода аккумулятора и с помощью резистора установить ток разряда порядка 500 mA. После надо включить секундомер и контролировать напряжение на батарейки с помощью другого тестера. Как только оно опустится ниже 30% от номинального напряжения, секундомер останавливают. Затем, умножив полученное время в часах на ток, получают искомое значение ёмкости.

Нахождение сопротивления

Ещё одно измерение, позволяющее установить, в каком состоянии находится батарейка, заключается в нахождении её внутреннего сопротивления. Но кроме непосредственно самого измерителя, понадобится мощная лампочка на 12 вольт вроде той, что устанавливается в машинах.

Метод измерения заключается в выполнении следующей последовательности действий:

1. Параллельно к исследуемому объекту подключается лампочка, и с помощью тестера измеряется напряжение.
2. Снова измеряется напряжение на выводах батарейки, но уже при отсоединённой лампочке.
3. Измеряется сила тока, проходящая через лампочку. Для этого тестер переключается в режим измерения постоянного тока, а лампочка соединяется последовательно с батарейкой.

На основании полученных данных, используя закон Ома для участка цепи, вычисляется внутреннее сопротивление аккумулятора, и делается вывод. Например, при подключённой лампочке было получено напряжение U1, равное 4 вольта, а без неё U2 — 4,1 вольта. А измеренная сила тока составила I = 1,45 А. Подставив эти значения в формулу, надо найти внутреннее сопротивление. Для рассматриваемого примера оно будет равно:

R = (U2-U1)/I = (4,1−4)/1,45 = 0,07 Ом.

Таким образом, проведя комплекс измерений, можно будет с уверенностью утверждать о состоянии аккумулятора или батарейки. При этом большое внутреннее сопротивление батарейки будет означать значительное ухудшение её состояния и быструю деградацию.

Проверка емкости батарей и проверка работоспособности батарей

Проверка емкости батарей — один из лучших способов определить исправность элемента батареи. индикатор аккумулятора. Чтобы проверить емкость элемента батареи, вы должны полностью зарядить и полностью разрядить элемент, точно измеряя энергию по крайней мере в одном направлении. Кроме того, возможность проверить реальную емкость батареи дает вам преимущество при покупке аккумуляторных элементов. Если вы заметили, что определенный поставщик или тип ячейки не соответствует заявленным, вы можете найти другой источник или другую марку ячейки.

Существует несколько методов проверки емкости батареи. Некоторые из них включают сложную математику и расчеты, которые зависят от точных измерений. Самый простой способ проверить емкость аккумулятора — полностью зарядить его, а затем измерить ток и напряжение, когда аккумулятор находится под нагрузкой. Если вы можете подсчитать энергию, выходящую из батареи, вы можете оценить истинную емкость батареи или элемента батареи. На рынке есть несколько зарядных устройств для литий-ионных аккумуляторов, которые имеют встроенную проверку емкости. Некоторые из них могут даже проверять внутреннее сопротивление.

В этой статье рассказывается, как проверить емкость аккумулятора. Мы также объясним некоторые различные аспекты тестирования емкости аккумуляторов и предоставим несколько ссылок на тестеры емкости аккумуляторов.

Как проверить емкость батареи

Емкость батареи можно относительно точно оценить с помощью набора измерений и некоторых сложных математических вычислений, но самый простой способ измерить емкость батареи — это измерить мощность, входящую или выходящую из нее. клетка. Мощность, поступающая в элемент, будет считаться проверкой заряда, а мощность, выходящая из элемента, будет считаться проверкой разряда. Если вы можете сделать и то, и другое, это даже лучше.

Метод разрядки

Этот метод разрядки является одним из наиболее точных способов проверки емкости аккумулятора. Если вы можете точно измерить количество энергии, выходящей из батареи, то вы наверняка знаете, какая у нее емкость. Проблема этого метода в том, что он занимает много времени. При разумной скорости разряда 0,2°C для измерения здоровой ячейки потребуется 5 часов.

На рынке представлено множество литий-ионных тестеров емкости. На самом деле, есть много зарядных устройств для литий-ионных элементов, которые включают измерение емкости в качестве функции.

Этот недорогой тестер разряда можно использовать для проверки емкости аккумулятора с напряжением от 1,2 до 12 вольт. Это означает, что он хорошо подходит для работы в диапазонах напряжения одноэлементных литий-ионных аккумуляторов. Он имеет простые в использовании кнопки и большие цифры на ЖК-дисплее, а также питается от порта micro USB.

С помощью этого тестера вы можете проверить емкость, напряжение и ток элемента литий-ионного аккумулятора. Это не будет самое высокое разрешение или самое точное тестовое оборудование, но его низкая цена того стоит.

Если вам нужно проверить аккумуляторы большей емкости или более высокого напряжения, вы можете использовать этот тестер емкости.

Battery Pack Health Tester.jpg 248.01 KB

Способ зарядки

Если вы измеряете силу тока и напряжение во время зарядки батареи, то вы можете точно знать, сколько энергии может поместиться в батарею. Если вы точно знаете, сколько энергии вы можете вложить в батарею, это так же хорошо, как измерение ее емкости.

Если бы вы сделали то же самое при разрядке элемента, вы могли бы сравнить эти две цифры, чтобы измерить общую эффективность зарядки и разрядки элемента. При малых токах, когда батарея не нагревается, вы обнаружите, что более 99 процентов энергии, которую вы вкладываете в батарею, можно извлечь из нее.

Важно отметить, однако, что при зарядке и разрядке аккумулятора большим током аккумулятор нагревается. Это излучаемое тепло представляет собой потерянную энергию и проявит себя как меньшая емкость при разрядном тесте.

Метод ISR

Другим полезным показателем при проверке емкости батареи является ISR (внутреннее последовательное сопротивление). Знание ISR батареи может многое сказать о ее работоспособности и ожидаемой емкости. Например, если у вас есть несколько ячеек одного типа и у одной из них ISR особенно выше, чем у остальных, вы можете сделать ставку на то, что эта ячейка имеет меньшую емкость, чем другие.

Вообще говоря, новый литий-ионный элемент в хорошем состоянии будет иметь внутреннее сопротивление где-то между 20 и 60 мОм. Хорошо использованный и все еще исправный литий-ионный элемент будет иметь внутреннее сопротивление от 60 до 100 мОм. Все, что превышает 100 мОм, указывает на то, что ячейка использовалась довольно мало, а все, что превышает 150 мОм, означает, что срок ее службы подходит к концу.

Невозможно напрямую определить емкость батареи с помощью ее ISR. Но если ISR ячейки намного ниже, чем у других ячеек из той же партии, вы можете поспорить, что у нее будет более низкая емкость. Хорошей новостью является то, что это зарядное устройство для литий-ионных элементов заряжает элементы и проверяет их емкость. Для проверки ISR вам понадобится автономный 4-проводной ИК-тестер, мы рекомендуем именно его.

4-линейный тестер внутреннего сопротивления.jpg 359,62 КБ

Заключение

Проверка емкости аккумулятора является важной частью определения общего состояния аккумулятора. Даже если вас не беспокоит состояние батареи, чрезвычайно полезно точно знать, сколько энергии могут хранить ваши батареи. В конце концов, если вы ожидаете, что аккумуляторная батарея будет работать на определенном устройстве или оборудовании в течение определенного периода времени, вам необходимо знать, как проверить емкость батареи.

Существует несколько методов и устройств, которые можно использовать для проверки емкости аккумулятора. Самый простой и распространенный способ проверить емкость аккумулятора — измерить его напряжение и ток под нагрузкой. Как только батарея полностью заряжена, на батарею помещается нагрузка, а затем измеряются напряжение и ток батареи. Энергия, выходящая из батареи, подсчитывается и суммируется, чтобы сформировать показатель емкости. Все это можно сделать своими руками относительно дешево, но на рынке есть несколько зарядных устройств для литий-ионных аккумуляторов, которые имеют встроенную емкость и тестирование ISR.

Мы надеемся, что эта статья помогла вам узнать, как проверить емкость аккумулятора! Спасибо за прочтение!

Как проверить состояние аккумулятора на телефоне Android

Со временем вы, вероятно, столкнетесь с той или иной проблемой с аккумулятором вашего смартфона. Поскольку батареи являются расходными материалами, их производительность со временем ухудшается. Через несколько лет они уже не будут держать столько заряда, как когда были новыми.

Зная это, вы, вероятно, захотите максимально сохранить здоровье аккумулятора вашего телефона. Мы покажем вам, как проверять и контролировать состояние батареи на Android, чтобы ваше устройство работало бесперебойно как можно дольше.

Можно ли проверить состояние батареи на Android изначально?

К сожалению, Android не предоставляет встроенный способ проверки состояния батареи на всех устройствах. Однако, если вы не знали, Android предоставляет некоторую базовую информацию о батарее в меню настроек.

Чтобы посмотреть, откройте Настройки > Аккумулятор и коснитесь трехточечного меню в правом верхнем углу. В появившемся меню нажмите Использование батареи . Эта навигация может немного отличаться в зависимости от вашего телефона и версии Android.

На итоговом экране вы увидите список приложений, которые потребляют больше всего энергии на вашем устройстве с момента его последней полной зарядки. Для получения полной информации нажмите кнопку меню с тремя точками в правом верхнем углу и выберите Показать полное использование устройства , чтобы включить использование системных процессов, таких как экран и сама ОС. Вместо этого он отображается внизу списка в Android 12.

2 изображения

Хотя это не позволяет вам управлять состоянием батареи Android, вы можете, по крайней мере, определить приложения, которые потребляют слишком много батареи, и ограничить их использование. В свою очередь, это позволит вашей батарее дольше сохранять высокую емкость.

Убедитесь, что вы ознакомились с нашими советами по экономии заряда аккумулятора на Android, чтобы получить дополнительную помощь.

Как проверить состояние аккумулятора на устройствах Samsung

Если у вас телефон Samsung, вы можете использовать встроенное меню для проверки состояния аккумулятора на вашем устройстве. Для этого установите приложение Samsung Members из Google Play или Galaxy Store, если оно у вас еще не установлено. Затем откройте приложение, коснитесь Получить помощь внизу и выберите Перейти к обслуживанию телефона . Наконец, выберите Интерактивные проверки , за которыми следует Аккумулятор .

Вы увидите Мощность батареи , которая является текущим уровнем заряда. Срок службы — это общее состояние вашей батареи, а Емкость — сколько заряда может хранить ваша батарея (дополнительную информацию см. ниже). Если вы не видите Good рядом с Life , возможно, пришло время подумать о замене батареи.

Проверьте состояние батареи Android с помощью кода набора номера

В Android есть несколько скрытых кодов, которые вы можете ввести в приложение «Телефон», чтобы получить доступ к меню тестирования. Один из них отображает различную информацию о вашем устройстве, включая состояние батареи. Чтобы увидеть его, откройте номеронабиратель и введите *#*#4636#*#* .

К сожалению, при тестировании Pixel 4 под управлением Android 12 в этом меню не было никаких данных об аккумуляторе. Однако у вас могут быть лучшие результаты на вашем устройстве. Некоторые телефоны имеют меню Информация о батарее , в котором отображается Хороший или другой рейтинг здоровья.

2 изображения

Это все данные о батарее, которые Android предоставляет самостоятельно. Но помните, что многие признаки севшего аккумулятора вы можете наблюдать самостоятельно. Если ваш телефон быстро разряжается, когда вы им не пользуетесь, или постоянно не работает в течение дня, вероятно, разрядился аккумулятор.

Чтобы выполнить надлежащую проверку состояния батареи на Android вне решения Samsung, вам необходимо обратиться к сторонним решениям.

Представляем AccuBattery для Android

AccuBattery — одно из лучших приложений для Android, позволяющее получить дополнительную информацию о батарее вашего Android-устройства. Хотя оно не может предоставить столько данных, сколько приложение только для root, это лучший инструмент для проверки состояния батареи для пользователей Android, которые не имеют root-прав.

Скачать: AccuBattery для Android (доступна бесплатная премиум-версия)

Как AccuBattery проверяет исправность батареи

После установки AccuBattery вы увидите вводный экран с некоторой информацией о том, как работает приложение.

Основная идея следить за состоянием батареи Android заключается в том, что батарея вашего телефона имеет ограниченное количество циклов зарядки, прежде чем ее производительность значительно снизится. Полный цикл происходит каждый раз, когда батарея полностью разряжается со 100 до нуля процентов. Однако это не обязательно должно быть все сразу.

В качестве примера предположим, что ваш телефон разрядился со 100 до 50 процентов. Если вы затем зарядите его до 100 процентов и снова позволите ему упасть до 50 процентов, это эквивалентно полному циклу.

AccuBattery заявляет, что, заряжая ваше устройство только до 80 процентов вместо полных 100 процентов, вы будете использовать меньше циклов и, таким образом, продлите срок службы вашей батареи. Это дает вам несколько инструментов, которые помогут вам придерживаться этой цели.

Как проверить состояние батареи на Android с помощью AccuBattery

После первоначальной настройки вы можете просматривать вкладки AccuBattery, но на них пока не будет много информации. Из-за характера приложения вам нужно оставить его установленным и какое-то время пользоваться телефоном, как обычно, прежде чем вы начнете получать полезную информацию.

Для начала вы должны попытаться отключить телефон, когда он достигнет 80-процентного заряда. AccuBattery включает сигнал тревоги, который предупредит вас об этом уровне заряда. Если вы хотите настроить его, перейдите на вкладку Зарядка и перетащите синий ползунок на другой уровень.

2 изображения

Когда ваш телефон подключен к сети, на этой вкладке также будет отображаться информация о том, сколько времени требуется для зарядки. Со временем, когда он станет более точным, это поможет вам оценить, как долго ваш телефон должен находиться на зарядном устройстве.

Отслеживание того, какие приложения используют батарею

На вкладке Разрядка вы найдете информацию о том, как ваш телефон использует энергию. Он показывает, сколько заряда батареи было использовано, когда ваш экран был включен и выключен, а также в глубоком сне (узнайте о режиме Doze в Android, чтобы понять, что такое глубокий сон).

В разделе Доступ к использованию приложения убедитесь, что Предоставьте разрешение для доступа приложения к данным об использовании. Это дает вам больше информации о том, какие приложения больше всего разряжают вашу батарею.

2 изображения

По мере того, как приложение узнает, как вы используете свой телефон, вы будете видеть оценки времени работы аккумулятора при текущем уровне заряда. Обратите внимание, что это отличается от калибровки батареи, в которой нет необходимости.

Данные о состоянии аккумулятора AccuBattery

Конечно, вся эта информация связана с тем, как следить за состоянием батареи вашего телефона Android. Вкладка Health показывает статистику состояния батареи, сравнивая предполагаемую текущую емкость вашей батареи с расчетной емкостью на заводе. Это позволяет вам увидеть, сколько энергии ваша батарея держит при полной зарядке, по сравнению с тем, как она была в совершенно новом состоянии.

Чтобы получить больше информации, вы можете ознакомиться с приведенной ниже таблицей Износ батареи . Это показывает, насколько сильно вы нагружаете аккумулятор в день, чтобы вы могли узнать о своих привычках и внести изменения, если это необходимо.

2 изображения

Взгляните на вкладку История , если вы хотите просмотреть статистику за предыдущие дни. Коснитесь записи, чтобы просмотреть дополнительную информацию о ней.

Опции AccuBattery и обновление Pro

Это все, что вам нужно знать об использовании AccuBattery для контроля состояния батареи вашего Android-устройства. Прежде чем вы закончите настройку, вы должны проверить его несколько настроек, чтобы убедиться, что приложение работает так, как вы предпочитаете. Нажмите на три точки кнопку меню в правом верхнем углу и выберите Настройки , чтобы посмотреть.

2 изображения

Параметры позволяют изменить единицу измерения температуры, установить время режима «Не беспокоить» для сигнала зарядки и изменить параметры уведомления приложения. По умолчанию AccuBattery отображает постоянное уведомление с некоторой информацией о батарее. Вы можете отключить это, если вас это раздражает.

Если вам нравится приложение, вы также можете приобрести AccuBattery Pro через покупку в приложении. За несколько долларов вы можете удалить рекламу и получить доступ к темным темам, а также увидеть больше исторической статистики и включить в уведомление дополнительную информацию о батарее.

Простая проверка работоспособности батареи Android

AccuBattery позволяет легко увидеть, насколько здорова ваша батарея Android.
