видео-инструкция как устроить своими руками, особенности вентиляционных систем, схема, цена, фото

Постройка погреба на участке или под домом предоставляет неоспоримое преимущество его владельцу. Это возможность долгосрочного хранения объёмных запасов овощей, фруктов, консервации и бочковых солений. Одно из условий правильного функционирования такого полезного помещения является наличие притока свежего воздуха. Для выполнения этого требования необходимо знать, как устроить вентиляцию в погребе правильно. Это мы и рассмотрим в данной статье.

Правильная схема вентиляции в погребе

Содержание

Монтажные работы

Создание обычного неконтролируемого сквозняка будет недостаточно, по следующим причинам:

Слабое движение воздушных масс приведёт к появлению сырости, затхлости, плесени и гниению хранящихся продуктов.
Сильное движение воздушных масс приведёт к эффекту обветривания и сморщивания корнеплодов, фруктов и овощей.

Избежать осуществления неправильного кондиционирования и сделать систему качественной и контролируемой вам поможет следующая инструкция:

Установка труб

Покупаем три длинные трубы. В качестве материала подойдут металл, полиэтилен, асбест. Требуемый диаметр для двух из них рассчитывается из соображения, что на квадратный метр площади погреба требуется 26 см2 вентиляционного отверстия, а для третьей он должен быть на пару сантиметров больше.

Фото пластиковой трубы

Из двух изделий разных размеров делаем «сэндвич», который станет вытяжной трубой . Вставляем одно в другое и заполняем зазор минеральной ватой, войлоком или стекловатой. Такое утепление предотвратит выпадение конденсата и уменьшит количество инея в зимний период.

Пример утепления с помощью базальтовой ваты

В углу монтируем своими руками получившуюся конструкцию так, чтобы один её край находился внутри помещения в двадцати сантиметрах от потолка, а второй возвышался над крышей не менее чем на полметра.

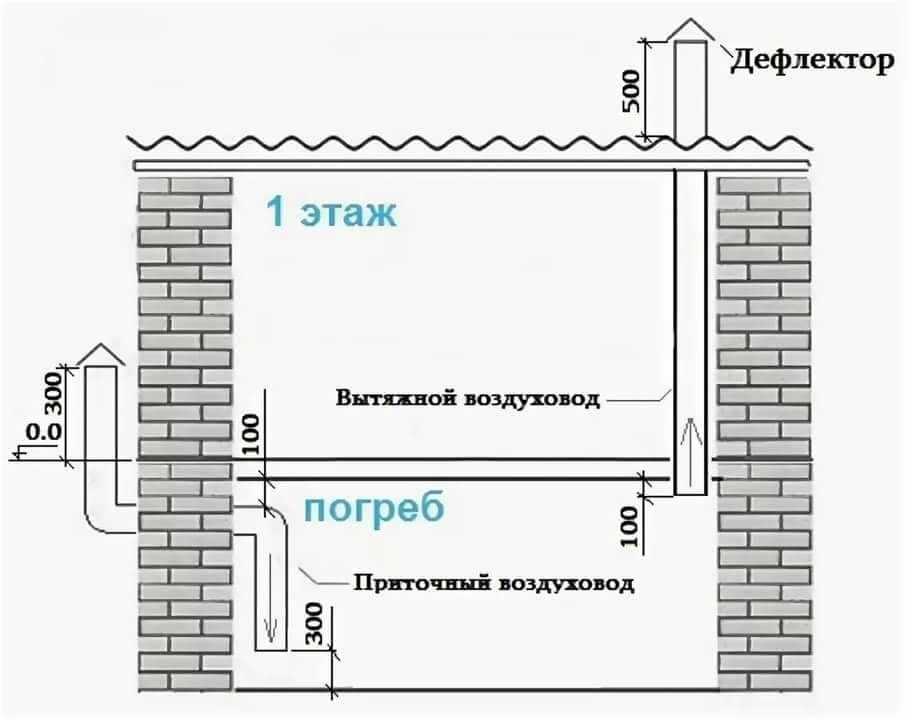

Схема вентиляции погреба, демонстрирующая правильное расположение труб

Так как вентиляция в погребе с одной трубой неэффективна, то напротив устанавливаем вторую приточную трубу на расстоянии двадцати сантиметров от пола. Верхний конец можно вывести в сторону, главное чтобы его высота от пола была не меньше восьмидесяти сантиметров, или вверх на тот же уровень, что и первое изделие. Сквозняк будет осуществляться за счёт попадания холодных масс внутрь и вытеснения ими тёплого воздуха.

Совет: приточную трубу рекомендуется располагать с северной стороны здания, где воздух холоднее.
Благодаря этому естественная вентиляция погреба будет эффективнее.

Устанавливаем специальные задвижки на обеих трубах для регулирования силы воздушного потока. Это полностью обезопасит от появления сильных сквозняков и обветривания продуктов.

Образец задвижки с пневматическим притвором

Сверху изделий на выходные торцы монтируем специальные колпаки для защиты от осадков. Если приточная труба выходит через стену в бок, то следует закрыть её сеткой для предотвращения проникновения через неё насекомых и грызунов.

Защита от проникновения вредителей

Цена реализации включает в себя лишь стоимость самих труб, утеплителя и шиберов. Зато вы будете спокойны за сохранность ваших запасов и стен помещения.

Тестирование

Система вентиляции погреба должна пройти определённую проверку, которую можно осуществить разными способами:

Поднести лист бумаги к выходному отверстию. Он должен слегка трепетать.

Элементарная проверка

Если такой способ вас не удовлетворяет, то можно поступить несколько более радикально и распалить небольшой костёр. В результате весь дым должен в скором времени покинуть помещение.
Само эффективно, конечно же, будет воспользоваться достижениями современных технологий и осуществить проверку анемометром, специальным прибором, измеряющим скорость ветра.

Образец анемометра

Увеличение эффективности

В том случае, если результаты тестирования конструкции указали на слабость движения воздуха, то обустраивается принудительная вентиляция в погребе. В этом случае требуется установить на выход вытяжки небольшой вентилятор мощностью на 100 Вт. Его вполне хватит для выветривания застоявшегося воздуха. (См. также статью Как сделать вытяжку в подвале: особенности.)

Принудительная вентиляция погреба при помощи монтажа вентилятора

Совет: в случае наличия каких-либо причин, мешающих использованию автоматики для усиления скорости воздушных потоков можно нарастить вытяжную трубу.

Заключение

Погреб необходим на каждом частном участке. Его же правильная работа, а в частности сохранение качества хранимых продуктов, в значительной мере зависит от достаточного притока свежего воздуха. Поэтому очень важным этапом является оборудование грамотной вентиляции для подвального помещения.

Понадобятся трубы, заслонки, аккуратность и внимательность. Работы просты в своём выполнении, и самое главное – это правильно отрегулировать движение воздуха с помощью шиберов, размера выходной трубы и, в случае необходимости, вентилятора. Так вы защитите не только содержимое погреба, но и его стены от сырости, плесени и гниения.

Результат проделанных работ

Видео в этой статье даст вам возможность ознакомиться более подробно с дополнительной информацией по рассматриваемой теме.

Старайтесь обезопасить подземное хранилище от застоявшегося воздуха сразу при его проектировании. Это исключит множество трудностей в дальнейшем. Удачных строительных работ!

Вытяжка в погребе: правила обустройства, расчет сечения

Для обеспечения надлежащей температуры и влажности, для сохранности овощей и фруктов в подвале оборудуют приточно-вытяжную вентиляцию. Правильно сделанная вытяжка предотвратит появление конденсата, грибка и плесени, не даст проникнуть испарениям от сберегаемой продукции в жилые или хозяйственные постройки, а выведет их в атмосферу.

Вытяжную трубу желательно поднять повыше и утеплить.

Вытяжка для погреба, как правило, обустраивается еще при строительстве домашнего овощехранилища.

А правильно рассчитать и сделать вытяжку из погреба можно и самому, это не сложно. Тем более материалы для нее сейчас можно приобрести в любом строительном магазине.

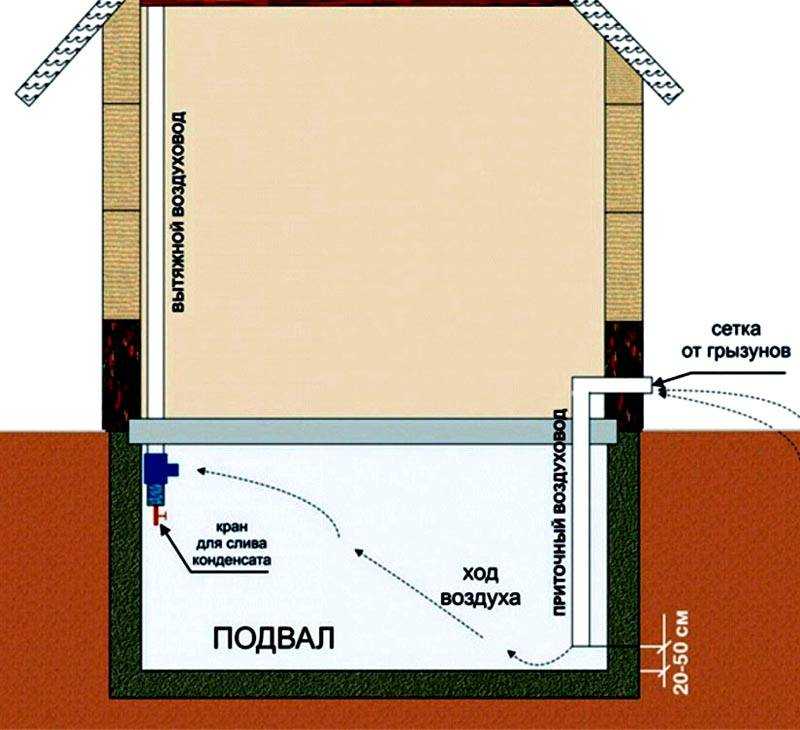

Рисунок 1. Как правильно установить вентиляционные трубы.

Правильная вытяжка в погребе оборудуется 2 трубами: приточной и вытяжной. Наличие их большего количества с меньшим диаметром не желательно.

Вытяжную трубу располагают под потолком, приточную – на высоте 0,5-0,6 м от пола. Их необходимо оснастить задвижками для регулировки интенсивности вентиляции. Для улучшения воздухообмена располагать вентиляционные трубы желательно в различных местах подвала: вытяжную устанавливают возле выхода, приточную – с противоположной стороны (Рисунок 1).

Если погреб небольшой, то можно ограничиться одной трубой, имеющей два канала с ветроулавливанием (Рисунок 2).

Чтобы правильно сделать вытяжку из погреба, необходимо вытяжную трубу утеплить выше погребицы или пола чердака. Для этого на вентиляционную трубу устанавливают еще одну большего диаметра, а между ними помещают слой утеплителя: минеральную вату, вспененный полистирол, пенопласт и т.д. Или же обматывают трубу фольгированным полиэтиленом и обвязывают проволочными хомутами. Верхнее отверстие приточной трубы нелишне закрыть сеткой, чтобы предотвратить проникновение внутрь погреба грызунов. Важно также, чтобы это отверстие зимой не было засыпано снегом.

Как сделать правильно вытяжку для обеспечения надлежащей тяги: вытяжка должна быть где-то на 1 м выше конька крыши строения над подвалом, сами трубы должны иметь как можно меньше изгибов (в идеале – прямые).

Для предотвращения попадания дождя и снега следует вытяжку в погребе сверху оснастить дефлекторами или козырьками.

Для обеспечения наилучшей защиты от атмосферных осадков, поддержания температурного режима и экономии полезной площади желательно, чтобы над погребом находилось какое-либо строение: гараж, жилой дом, летняя кухня.

Для интенсивного проветривания погреба лучше сделать двойные двери: наружные обычные, внутренние изготавливают решетчатыми. Осенью наружную открывают, а через решетку происходит дополнительная вентиляция погреба.

Усилить вентиляцию можно, установив в вытяжную трубу электрический вентилятор, например, от кухонной вытяжки. Его крепят как стационарно, так и временно (только на период, когда нужно быстро осушить подвал, или летом, когда естественная вентиляция прекращается: наружный воздух теплее, чем в погребе).

Рисунок 2. Небольшой погреб оснащают одной трубой с ветроулавливанием.

Очень важно: если грунтовые воды пролегают близко от поверхности земли или погреб имеет плохую защиту от дождя, снега и талых вод, а на полу постоянно находятся лужи, то никакая вытяжка не поможет. Сначала необходимо позаботиться о хорошей гидроизоляции или дренаже подвала.

Вытяжки для погребов изготавливаются из плотно подогнанных досок (толщина – 30-40 мм), можно взять металлические, пластиковые или гофрированные трубы необходимой длины. Главное, чтобы их внутренний диаметр был необходимого размера.

Вернуться к оглавлению

Расчет сечения круглой и прямоугольной труб

Для того чтобы сделать правильно вытяжку в погребе, необходимо произвести некоторые расчеты. Но прежде принимают к сведению две аксиомы:

cухость подвала обеспечивается, если объем имеющегося в нем воздуха обновляется за час 2-4 раза;
cкорость движения воздуха в вытяжке для погреба составляет 1 м/с.

диаметр = √ Р / (2830хv) – для круглой трубы;

площадь = Р / (3600хv) – для прямоугольной,

где: Р – расход воздуха в час, v – скорость движения воздуха (1 м/с).

Р=ОхКр,

где: О – объем хранилища в м³ (площадь умножаем на высоту),

Кр – кратность обмена воздуха в час (от 2 до 4).

Пример: площадь домашнего овощехранилища – 10 м², высота – 2 м. Объем составит 20 м³, при этом Р=20х2=40 м³/час. Если труба прямоугольная, то площадь ее сечения составит: 40/(3600х1)=0,011 м².

Теперь вы знаете, как сделать вытяжку не только самостоятельно, но и правильно.
