Как сделать каркас из бруса для гаража: Каркас из бруса гаража. Как построить каркасный гараж из бруса

Как сделать каркас из бруса для гаража: Каркас из бруса гаража. Как построить каркасный гараж из бруса

Содержание

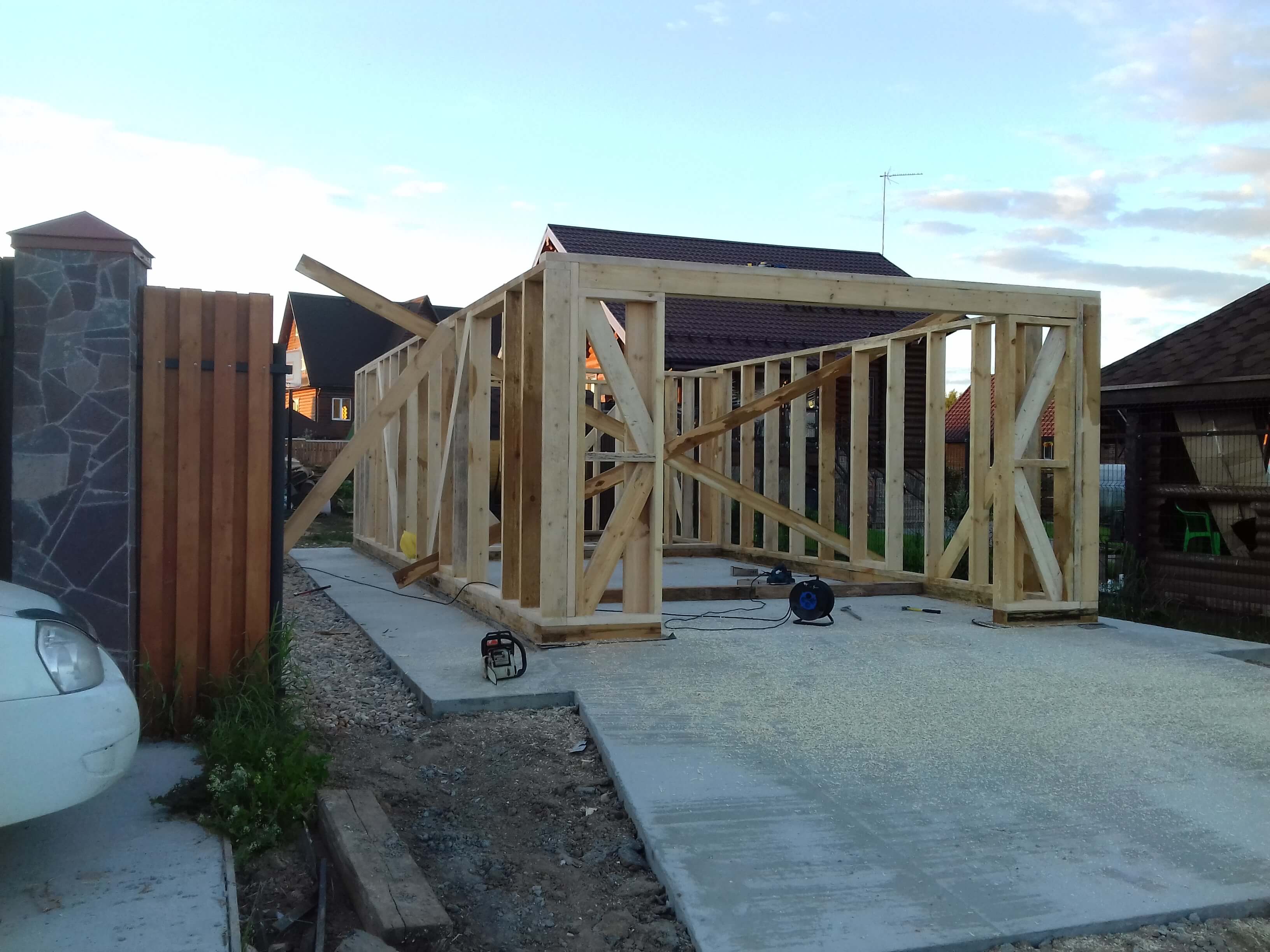

Каркас из бруса гаража. Как построить каркасный гараж из бруса

Каркас из бруса гаража. Как построить каркасный гараж из бруса

Каркас гаража из бруса 100х100 имеет небольшую массу, что позволяет задействовать единую платформу. Для этого расчищается участок 5 на 7 метров, после чего снимается 30-сантиметровый слой земли. Также принимается решение о том, нужна ли смотровая яма. Польза такой ямы – можно производить ремонт автомобиля без особых проблем.

Если вы планируете сделать гараж со смотровой ямой, то копайте ее по разметке с помощью лопаты или электрического бура. Упрочьте стены с помощью кирпичей, в том числе подержанных. Кладка ведется на строительный раствор в соотношении 1 порция цемента М200 к 3 частям песка. Далее нужно собрать боковые стены. Для этого нарезаются все необходимые элементы и собираются на земле. Крепить доски лучше всего с помощью уголков и саморезов, так как их можно найти фактически в каждом строительном гипермаркете.

Важно! Необходимо тщательно проверить углы досок непосредственно по краям конструкции. Это не только повлияет на конечную форму гаража, но и скажется на сложности отделочных работ.

Соединения в каркасном гараже из бруса

Расстояние между каждой парой вертикальных досок должно выдерживаться в пределах 70-100 см. По горизонтали это значение может доходить до 120-150 см. Самое главное выдерживать вертикальность всей конструкции при помощи уровня и отвесов.

Как сделать каркас для гаража из бруса, если рядом нет крана или нет возможности собрать настоящую бригаду строителей? В таком случае необходимо каждую из стен собрать непосредственно на земле. Только после проверки всех углов и надежности крепления досок Вы сможете поднять и закрепить обе стены короба между собой с помощью вертикальных досок.

После выставления на положенные по проекту места всех 4-ех стен Вы можете приступить к заполнению всей конструкции будущего помещения малогабаритными досками. При этом эксперты не советуют резать вертикальные доски – только если в указанных местах должны будут располагаться створки для окон. На последнем этапе постройки каркаса гаража из бруса всю конструкцию крепят к бетонному основанию с помощью уголков.

Чертежи деревянных гаражей. Каркасный гараж из дерева своими руками

Перед тем,как сделать гараж из дерева, следует произвести подготовительные работы – разработать подробный проект, рассчитать, сколько понадобится материалов для фундамента, внешней и внутренней отделки, будет ли внутри отопление и т.д. Делать это нужно сразу, чтобы примерно представлять, во сколько обойдется строительство, и на чем можно сэкономить при необходимости.

Чертежи гаражей из дерева можно посмотреть на сайте производителя каркасных конструкций и соотнести их с предполагаемым местом расположения будущей постройки. Также вы можете разработать свою схему, в соответствии с которой вам подберут каркасную конструкцию.

Способы изготовления полки в гараж своими руками смотреть здесь

При строительстве гаража из деревянного каркаса своими руками, необходимо помнить некоторые размеры:

  • стойки для углов гаража и воротные створки делаются из бруса 100Х100 мм;
  • нижняя обвязка делается из доски 100Х50 мм;
  • стропила, блоки перекрытия -100Х50 мм;
  • шаг между стойками в нижней обвязке не длиннее 1200 мм;
  • потолочные балки из доски 50Х100 мм;
  • продольные детали – брус 50Х50 мм и больше.

Деревянный гараж 6х4 своими руками начинают строить, как и любой другой, с укладки фундамента. Здесь используется монолитный фундамент. После того как он отстоялся начинается сборка нижнего венца. К нему крепятся угловые стойки. Чтобы их надежно зафиксировать необходимо укрепить их временно досками.

После этого на них закрепляется верхний венец. Для большей прочности можно усилить деревянный каркас для гаража подкосами, то есть, досками, которые плотно вшиваются с внутренней и внешней стороны угловых стоек. Верхний же венец закрепляется гвоздями, шипами или скобами.

Для того чтобы соорудить проем, сверху на стойки необходимо уложить горизонтальную балку и надежно ее зафиксировать.

После того как каркас готов, его обшивают натуральной доской, ОСП- плитами или фанерой.

Если для обшивки используется доска, то каркас обшивается ею с внутренней и внешней стороны, а в проем между ними укладывают утеплитель. Чаще всего в качестве утеплителя используется минеральная вата.

Если использовать ОСП для обшивки, тогда ее следует укрыть от воздействия внешней среды отделочными материалами.

Для создания крыши в верхнем венце делаются пазы, куда вставляются стропила.

Возведение крыши

Крыша у деревянного гаража как брусового, так и каркасного может быть односкатной или двухскатной, это зависит от того, стоит ли он отдельно или примыкает к дому. Если деревянный гараж привязан к основному зданию, то крыша делается односкатная, если же это отдельная постройка, красивее будет смотреться двускатная крыша. Однако, выбор за мастером.

Для двухскатного вида крыши строятся специальные деревянные рамки (фермы)

Эти деревянные фермы устанавливают на верхний венец через 1,5 – 2 метра. При помощи уголков они надежно фиксируются на верхнем венце, а между собой скрепляются продольными балками.

После этого укладывается гидроизоляционный материал и возводится продольная обрешетка.

Удобно в качестве изоляции использовать рубероид. Его можно накладывать поверх обрешетки, и уже на него укладывается кровельный материал.

Если предполагается строить односкатную крышу, то тогда одна стена гаража должна быть

выше другой настолько, чтобы обеспечить наклон не менее 15 градусов.

Поперечные лаги в этом случае укладывают на расстоянии 50-70 см и только потом настилается гидроизоляционный материал и ставится деревянная обрешетка.

Ворота для гаража

В завершение необходимы надежные ворота. Самыми подходящими будут деревянные ворота для гаража. Их тоже можно изготовить своими руками.

Источник: https://mebel-doma23.ru/stati/postroyka-garazha-iz-derevyannogo-brusa-karkas-obshityy-doskoy-konstruktivnye-osobennosti

Гараж 6 на 8 из бруса. Устройство фундамента

В проекте гаража из бруса может быть выбран один из нескольких вариантов устройства фундамента — плитный, ленточный или столбчатый. В принципе, каждый вариант имеет свои достоинства:

Плитный фундамент – самый простой по своему устройству. Основной плюс этого варианта — использование бетонных плит самого фундамента также в качестве устройства пола. Но этот вариант менее надежен по сравнению с другими способами устройства фундамента.

Рис 6. Фундамент из плит, покрытый гидроизоляцией

Столбчатый фундамент монтируется с помощью вертикальных бетонных блоков, которые углубляют под основу несущих конструкций. Чтобы пол был максимально прочным, под лаги обычно закладывают дополнительные столбики.
Ленточный фундамент весьма надежен и прост в строительстве. По ширине фундамент должен быть таким же, как и брус (до 30 см), а в глубину идет закладка примерно на 50 см.

Рис 7. Ленточный фундамент (фрагмент)

Независимо от того, на каком варианте фундамента вы остановились, следует его делать так, чтобы верхний уровень фундамента выступал над уровнем земли на 10 см и выше. Это позволит предотвратить контакта деревянных деталей с влагой, которая может причинить вред древесине.

Если вы строите гараж, не забудьте о смотровой яме, когда делаете фундамент. Стены котлована можно отделать кирпичом, а борта укрепить, используя металлические швеллера. Устройство пола будет выполняться поверх фундамента.

В гараже из бруса можно установить пол одним из нескольких вариантов, в том числе:

  • выполнить бетонную стяжку по плитам;
  • установить армированное бетонное покрытие на грунт;
  • сделать деревянный пол, на лаги.

В первом случае на плитный фундамент делается бетонная стяжка — очень прочная и популярная в строительстве. Во втором случае процесс разбит на несколько этапов, с применением армирования. В итоге получается бетонный пол как сплошной фундамент. Наконец, третий вариант подходит только для эксплуатации гаража под легкие авто, и все равно придется использовать очень толстые доски.

Видео как сделать гараж своими руками (часть 2)

Как построить гараж из бруса.

Инструкция поэтапное строительство

В данном материале речь пойдет о том, как строится гараж из бруса. Поскольку этот процесс — совсем несложный, многие стремятся построить гараж своими руками. Помощь специалистов потребуется при выполнении только некоторых видов работ, а потому такой подход снизит бюджет строительства. Гараж из бруса не только удобен в эксплуатации, но также имеет оригинальный внешний вид. На участке, где построен деревянный дом, такой гараж идеально впишется в общий стиль.

Рис1. Деревянный брус — популярный стройматериал для различных хозпостроек

Подготовительные работы перед строительтвом гаража

Выбор конструкции

Перед приобретением строительных материалов нужно определиться с проектом, по которому будет строиться гараж. В специализированных журналах и на строительных сайтах сегодня существует огромное разнообразие типовых проектов гаражей из бруса. Можно самостоятельно подобрать понравившийся проект, который соответствует вашим условиям эксплуатации и пожеланиям, или посоветоваться со специалистами.

Вообще говоря, выделяют два основных типа хозпостроек — каркасные и массивные. Рассмотрим каждый тип.

Каркасные сооружения – это проекты, в которых массивный деревянный брус используется только для создания несущих элементов. Полученный каркас обшивают ОСБ-плитой или другим листовым материалом, а также утепляют подходящим теплоизолятором.

Рис2. Каркасный тип хозяйственной постройки (проект)

Массивные сооружения полностью состоят из бруса. Такой гараж можно обшить сайдингом или вагонкой, а можно стены из профилированного бруса оставить без отделки и уменьшить таким образом затраты.

Каркасный тип — проще и дешевле. Но по-настоящему прочное и надежное здание получится в случае, когда оно строится из массивного бруса полностью.

Рис3. Проект гаража с подвалом

У производителей бруса можно, как правило, заказать готовый комплект любого сруба, изготовленный по указанному проекту. Такой комплект состоит из пронумерованных брусьев, всех необходимых комплектующих и подробной инструкции по монтажу конструкции. Это решение стоит дороже, чем просто закупка стройматериала, однако оно позволяет выполнить сборку гаража быстро и просто.

Выбор и приобретение бруса

После того, как выбрана конструкция будущего гаража, нужно определиться с тем, из какого материала будет строиться гараж, приобрести его и доставить на стройплощадку. Рассмотрим варианты — от самого дешевого и до самого дорогостоящего.

1. Брус с естественной влажностью популярен тем, что имеет невысокую стоимость. Ровный массивный брус без хорошей сушки используют в строительстве только в том случае, если владелец готов ждать около двух лет, пока возведенное здание пройдет процесс усадки. Раньше этого срока проводить отделочные работы нельзя.

В процессе сушки бруса могут возникнуть достаточно большие щели между некоторыми деталями. Рекомендуется их законопатить или, что более предпочтительнее, обшить брус одним из отделочных материалов.

2. Массивный профилированный брус может быть представлен двумя вариантами: с естественной влажностью или прошедший сушку в специальных камерах. Естественно, стоимость второго варианта выше. Но хорошо просушенный брус практически не подвержен усадке, не деформируется, а потому не требуется ждать 2 года, прежде чем заняться отделкой сруба.

Отличительной особенностью и одним из основных преимуществ профилированного бруса являются изготовленные в заводских условиях замки на брусьях. Эти шипы и пазы обеспечивают практически идеальное примыкание брусьев друг к другу, а потому полностью исключаются щели даже после незначительной усадки здания.

3. Клееный профильный брус считается самым лучшим вариантом для строительства. Его изготовление — это высокотехнологичный процесс склейки доски, которую перед этим тщательно просушивают. Благодаря сложной технологии брус после высыхания не только не растрескивается, но и имеет очень незначительный процент усадки. Такой вариант, конечно, — достаточно дорогой, но результат того стоит.

Рис 4. Заготовки для клееного бруса



Необходимые инструменты

Поскольку деревянные заготовки имеют достаточно большой вес, работу придется выполнять вдвоем или даже втроем. Кроме того, необходимо подготовить инструменты, без которых строительство гаража невозможно, а именно:

  • лопаты и кирки для устройства фундамента;
  • сабельная или дисковая пила для работы по дереву;
  • бензопила, если брус больших размеров и нужно его резать на части в процессе строительства;
  • киянки;
  • строительный степлер, чтобы монтировать теплоизоляцию;
  • молоток, стамески, плоскогубцы;
  • шуруповерт, дрель;
  • отвес, нивелир, рулетка, другие измерительные инструменты.

Рис 5. Для строительства нужен подходящий инструмент

Строительство гаража

Устройство фундамента

В проекте гаража из бруса может быть выбран один из нескольких вариантов устройства фундамента — плитный, ленточный или столбчатый. В принципе, каждый вариант имеет свои достоинства:

Плитный фундамент – самый простой по своему устройству. Основной плюс этого варианта —   использование бетонных плит самого фундамента также в качестве устройства пола. Но этот вариант менее надежен по сравнению с другими способами устройства фундамента.

Рис 6. Фундамент из плит, покрытый гидроизоляцией

Столбчатый фундамент монтируется с помощью вертикальных бетонных блоков, которые углубляют под основу несущих конструкций. Чтобы пол был максимально прочным, под лаги обычно закладывают дополнительные столбики.
Ленточный фундамент весьма надежен и прост в строительстве. По ширине фундамент должен быть таким же, как и брус (до 30 см), а в глубину идет закладка примерно на 50 см.

Рис 7. Ленточный фундамент (фрагмент)

Независимо от того, на каком варианте фундамента вы остановились, следует его делать так, чтобы верхний уровень фундамента выступал над уровнем земли на 10 см и выше. Это позволит предотвратить контакта деревянных деталей с влагой, которая может причинить вред древесине.

Если вы строите гараж, не забудьте о смотровой яме, когда делаете фундамент. Стены котлована можно отделать кирпичом, а борта укрепить, используя металлические швеллера. Устройство пола будет выполняться поверх фундамента.

В гараже из бруса можно установить пол одним из нескольких вариантов, в том числе:

  • выполнить бетонную стяжку по плитам;
  • установить армированное бетонное покрытие на грунт;
  • сделать деревянный пол, на лаги.

В первом случае на плитный фундамент делается бетонная стяжка — очень прочная и популярная в строительстве. Во втором случае процесс разбит на несколько этапов, с применением армирования. В итоге получается бетонный пол как сплошной фундамент. Наконец, третий вариант подходит только для эксплуатации гаража под легкие авто, и все равно придется использовать очень толстые доски.

Рис 8. Столбчатое основание, на которое установлены лаги

Возведение сруба из бруса

Когда фундамент сделан, можно приступать к сборке сруба. Лучше всего следовать пошаговой инструкции, которая включает несколько правил.

Во-первых, из толстого бруса (сечение 100х150 мм и выше) выполняется нижняя обвязка. Обвязочный венец скрепляется в углах, как изображено на схемах — «в лапу» или «в полдерева».

Рис 9. Варианты соединений брусьев друг с другом (схемы)

Во-вторых, древесину необходимо обработать специальными веществами, чтобы предотвратить ее разрушение от влаги. Для этих целей можно использовать даже отработанное масло или любые гидроизоляционные составы.

Рис 10. Так выглядит обвязочный венец

Чтобы усилить сцепку обвязочных венцов, используйте металлические уголки.

Затем приступаем к укладке стен. Брусья укладываются друг на друга и скрепляются. Если выбран профилированный брус, то монтаж пройдет очень просто, так как замки обеспечат надежную сцепку брусьев.

Рис11. Монтаж стен гаража

Чтобы гарантировать надежную защиту от вымораживания помещения, замки утепляются специальным утеплителем — джутовым рулонным теплоизолятором. Чтобы утеплитель не сдвигался с места в процессе монтажа и дальнейшей усадки, нужно «прихватить» его металлическими скобами.
Брусья соединяются друг с другом с помощью стальных гвоздей или деревянных нагелей.

Когда подошли к участку стены, где будут гаражные ворота, по бокам проема нужно установить два бруса вертикально. Их назначение — поддержка горизонтальной балки перекрытия, что не позволит проему деформироваться в процессе усадки.

Устройство кровли

После того, как возведены стены у гаража из профилированного бруса, можно переходить к устройству кровли:

На венцы сверху настила укладывается мауэрлат (брус). Чтобы обеспечить необходимую надежность, мауэрлат фиксируется сначала нагелями для бруса, а затем еще и металлическими уголками.

Рис12. Установка фронтонов и стропил

Далее стропила определенной формы и размеров крепятся на мауэрлате.  Как правило, при устройстве кровли гаража устанавливают односкатную и двускатную крышу, а гаражи с плоской или шатровой крышей — редкость.
Стропила закрепляются с помощью раскосов. Затем они соединяются друг с другом коньковым брусом. Если фронтонные части гаража строятся так же, как и стены, то коньковый брус фиксируется и на них.
Наконец, выполняется монтаж обрешетки на стропильной системе, а затем уже — укладка кровельного покрытия. Изнутри крыша утепляется, если это предусмотрено проектом.

Отделочные работы

После того, как каркас гаража из бруса построен, требуется выполнить его отделку. Прежде всего, рекомендуется подождать какое-то время, чтобы процесс усадки полностью завершился. Однако поскольку в строительстве использовался клееный брус, а также была точно соблюдена технология на каждом этапе монтажа, то отделку можно начинать в самое ближайшее время.

  • Если вы использовали брус, то обшивка стен не станет для вас слишком трудоемким процессом, и с ним вы справитесь самостоятельно. Внутренние стены можно отделать вагонкой. А для обшивки наружных стен подойдет металлический или пластиковый сайдинг.
  • Чтобы стыки между брусом не продувались, рекомендуется поместить под обшивку специальную мембрану, которая защитить помещение от ветра.
  • Закончив отделочные работы, можно приступить к устройству пола. Кстати, в гаражах можно нередко встретить обычный настил из досок.

Рис13. Гараж из бруса готов, ворота установлены

  • ;Наконец, последняя работа по обустройству гаража из бруса — это установка ворот и остекление. Опорные брусья, которые были заложены в процессе строительства коробки, теперь помогут выполнить этот этап качественно и быстро.

Заключение

Гараж из бруса имеет достаточно простую конструкцию и очень быстро возводится. Если вы решили в сжатые сроки построить место для парковки своего автомобиля, технология, описанная в статье, поможет вам самостоятельно осуществить поставленную задачу. Видео-ролик, размещенный в материале, позволит узнать много ценной информации по этой интересной теме.

Гараж из бруса своими руками: инструкция по строительству

План работ следующий.

  1. Общие положения, фундамент.
  2. Раскладка по пиломатериалам для гаража размерами 6х4 м с односкатной крышей.
  3. Нижняя обвязка каркаса гаража.
  4. Установка вертикальных стоек (100х100х2685 и 100х100х1900) и поперечных балок.
  5. Окончательная сборка каркаса.
  6. Обшивка стен.
  7. Установка распашных ворот.

По типу конструкции деревянные гаражи можно разделить на цельные и каркасные, по материалам — на гаражи из ОЦБ и гаражи из бруса и досок. Под каркасный гараж из бруса вполне подойдет столбчатый фундамент в виде монолитных бетонных столбов, свайных, винтовых или сборных столбов из ж/б-блоков. Необходимость возведения более основательного фундамента может обуславливаться подвижными, слабыми грунтами, высокой влажностью грунта, близостью подземных вод, большими перепадами высот на стройплощадке. Каркас состоит из цокольной (нижней) обвязки, опорных стоек, подкосов и верхней обвязки. Усиление жесткости нижних венцов производится планками, крепящимися по внутренней части обвязки. Соединение вертикальных стоек с верхней обвязкой производится специальными шипами или анкерами/скобами/гвоздями.

Количество пиломатериалов

Для постройки гаража 6х4 метра по приведенному на рисунке ниже чертежу, вам понадобится: Брус 100х100х6000 для каркаса — 1,08 кубометра или 18 штук. Брус 100х150х6000 для стойки ворот/двери и цокольной обвязки — 0,63 кубометра или 7 штук. Доска 25х100х3000 на обрешетку и обшивку — 1,5 кубометра или порядка 200 штук. Доска 50х150×6000 на стропила, полы, каркас ворот/двери — 2,03 кубометра или 45 штук.

Нижняя обвязка каркаса гаража

Нижние венцы постройки сложены из соединенного «в лапу» бруса сечением 100х150, пропитанного отработанным машинным маслом. Можно обработать нижние грани венцов на этапе сборки каркаса, а пропитку остальных сторон отложить до настила пола. Дополнительно укрепить соединения венцов цокольной обвязки между собой можно стальным уголком или скобами.

Установка вертикальных стоек и поперечных балок каркаса

Закончив с нижней обвязкой, можно приступать к вертикальным стойкам из бруса 100х100х6000. Они, согласно нашему чертежу, будут иметь высоты 2685 мм по высокой стороне каркаса и 1900 мм – по низкой.

После установки стоек соединяем противоположные стороны каркаса (высокую и низкую) поперечными балками. Стойки под гаражные ворота со створками 1700х2500 и под дверь — брус 100х150. Крепление стоек с нижней обвязкой и поперечной балкой — соединение типа «шип-паз».

Каркас гаража из бруса «Скелет» нашего гаража фактически готов. Осталось поставить подкосы (брус 100х100) под угловые стойки, которые убираются после постановки стропил с  посадочными местами для опорных балок. Стропила — доска  50х150х4500. По завершении каркаса можно переходить к кровле и обрешетке.

Обшивка стен

Обшить каркас гаража можно плитами ОСП с наружной ветрозащитной мембраной. Пространство между внешними и внутренними плитами крайне желательно заполнить минватой средней жесткости или другим утеплителем. Как вариант: каркас гаража обшивается досками, затем идет водозащитная строительная бумага и финишная отделка. После обшивки и кровли устанавливаются ворота.

Гараж из бруса

При выборе способа и материала для возведения гаража предпочтение отдают вариантам, в которых коробка здания получается с максимальным тактильным комфортом, то есть запах, цвет и прикосновение не вызывают негативной реакции. В этом смысле дерево, а еще лучше обработанное бревно или брус, находятся вне конкуренции. Кроме того, гараж из бруса обладает отличной теплоизоляцией и небольшим весом, что позволяет использовать относительно простые системы фундамента.

Как построить гараж из бруса своими руками

Из перечня различных вариантов строительства одноэтажных зданий чаще всего используются два наиболее доступных:

  • Использование бруса для строительства несущего каркаса гаража, который обшивается СИП- панелями или ОСБ- плитами с последующим «ручным» утеплением с помощью пенопласта, ЭППС или минеральных матов;
  • Сборка коробки гаража в виде массива из специально обработанного бруса. Постройка из профилированного бруса обладает на порядок более прочными и долговечными стенами, что позволяет возводить двухэтажные постройки с жилым чердачным помещением или мансардой.

Технология производства клееного бруса сводится к подбору и склейке нескольких досок в один массив древесины. Предварительно материал доски самым тщательным образом высушивают и выбраковывают по наличию дефектов волокон и геометрии поверхности. Под большим давлением клей глубоко проникает в поверхность древесины, благодаря этому обеспечивается высокая прочность и стойкость к проникновению влаги.

Как строится каркасный гараж из бруса

Больше половины каркасных построек гаражей, бань, жилых домов выполнены с использованием клееного и обычного бруса. Хорошая обрабатываемость материала и стабильность позволяет выбрать для постройки своими руками небольшого гаража из бруса проекты, которые нетребуют сложных проверок на прочность и устойчивость конструкции.

Типовая постройка такого гаража сводится к трем этапам:

  1. Обустройство ленточного или свайно-ростверкового фундамента. При этом обвязка свай выполняется из обычного или клееного бруса. К бетонной ленте или оголовкам свай деревянный ростверк крепится с помощью анкерных болтов;
  2. По проекту собирается каркас гаража из бруса. Это наиболее ответственная часть работы, требующая хороших столярных навыков соединения отдельных балок в углах и на пересечении горизонтальных и вертикальных элементов. Укладывается потолочное перекрытие, и устанавливается каркас из стропил одно или двухскатной крыши;
  3. Стены и потолок обшиваются готовыми плитами из прессованных древесных волокон или шпунтованной доской. Наружная часть стен отделывается защитными покрытиями, например, окрашивается эмалью или штукатурится акриловыми составами. Для теплых гаражей стены выкладываются матами из прессованного минерального волокна и закрываются отделкой из гипсокартона.

Зачастую вместо древесно- стружечных панелей или доски пространство ячеек, образованных пересечениями горизонтальных балок и вертикальных стоек из клееного бруса, заполняют блоками пенопласта и заделывают листами из профнастила. Внешне такой гараж из бруса своими руками практически невозможно отличить от конструкций на основе стального каркаса и металлопрофиля.

Гараж из профилированного бруса

Постройки под гараж из профилированного или клееного бруса используют значительно реже, чем каркасные варианты. Основным препятствием в использовании прекрасного материала является его высокая цена. Самым дорогим является клееный вариант, так как при его изготовлении требуется не просто станок для обрезки бревен, а целый комплекс для сушки и склейки пакетов из досок.

Сборка стен гаража из профилированного материала

Технология строительства с использованием профилированного бруса напоминает больше сборку из шпунтованной доски. На противоположных поверхностях дисковыми станковыми фрезами вырезаются шипы и пазы, что позволяет соединять пакет из брусовых балок в прочную и жесткую стену из деревянного массива. Отдельные ряды соединяются между собой стальными накладками и крепежными скобами. Для заделки швов используют пенополиуретан, герметик или самодельные составы из льняного волокна и замазки на масляной основе.

Строить здание из профилированного материала достаточно сложно даже для плотника с опытом практической работы, кроме того, дороговизна материала требует точного выполнения всех соединений в угловых стыках опор и балок потолочного перекрытия.

Устройство гаража из бруса проще, чем двухэтажный дом или дача с мансардой, но также требует не меньшего опыта и тщательности выполнения стыковок. Кроме того, профилированные балки имеют тенденцию к усыханию и осадке материала на стыках. Поэтому стены гаража могут давать усадку, что влияет на изначальное положение стропил крыши и потолочного перекрытия.

Из обычного обрезного бруса проще всего построить своими руками стандартный вариант гаража, такой, как на фото.

В качестве фундамента использована мелкозаглубленная бетонная лента, первый ряд профилированного материала укладывается на рубероид или мастичную гидроизоляцию. Обрешетка под кровельное покрытие и ворота изготовлены из шпунтованной доски. Сама кровля выполнена укладкой битумной рулонной гидроизоляции. Средняя стоимость материалов для подобного гаража составит чуть более 1600 долл., что несколько дороже каркасного варианта.

Клееный брус, схемы и проекты гаража

Брус, полученный склеиванием нескольких слоев шлифованной доски, является идеальным материалом для частного строительства. Помимо того, что клееный массив отлично режется, сверлится, фрезеруется, шлифуется, он сохраняет очень красивую естественную фактуру и цвет древесины. Дороговизна материала, это примерно 300 долл. за куб, стимулирует рационально использовать каждый килограмм древесины.

Важно! Для стен из клееного бруса редко используют специальные отделки и покрытия на основе красок и полимеров. Чаще всего это лаки и пропитки, увеличивающие стойкость древесины и подчеркивающие рисунок волокон.

Классическим вариантом можно назвать гараж из клееного бруса, приведенный на фото.

Стены гаража одновременно служат несущим каркасом здания. При сборке собирается направляющая поверхность из двух балок, по которым выполняется выравнивание плоскости стен. После укладки бруса по нижнему и верхнему краю набиваются обвязочные прогоны, с помощью которых крепятся стропила крыши, и «привязывается» каркас гаража к бетонному основанию фундамента.

Профилированные и клееные брусы выполняются с различными вариантами поверхности, это может быть профиль под бревно, скошенный ассиметричный край, вогнутая поверхность и даже мелкая гребенка. После сборки гараж смотрится очень необычно и красиво.

Внутренние стены гаражного помещения из профилированного бруса чаще всего оставляются необработанными, но могут подвергаться дополнительной шлифовке и даже полировке.

Несмотря на пропитку и защитное покрытие, дерево сохраняет способность к впитыванию диффузионной воды, конденсата и водяных паров, поэтому корпус гаража стараются поднять над грунтом минимум на 20- 30 см. Для этого чаще всего используется кирпичная кладка, лента или ростверк с частичным заглублением в грунт.

Заключение

Несмотря на определенные ограничения в применении, профилированный брус всегда останется одним из наиболее востребованных и популярных строительных материалов. Из него можно с одинаковым успехом построить гараж или баню, и самое главное, комфорт при длительном нахождении в таком помещении намного выше, чем в здании из сталиили бетонной конструкции.

конструкции из дерева своими руками, чертежи деревянных гаражей, варианты построек из досок

На сегодняшний день большинство владельцев частных домов стараются хранить свои автомобили, если у них таковые имеются, в гаражах. Это абсолютно объяснимо, ведь находясь в таком помещении, автомобиль меньше подвергается воздействию внешних природных факторов и защищен от посторонних взглядов, а потому его состояние по мере эксплуатации ухудшается не столь стремительно. Гараж также можно использовать в качестве кладовой для хранения каких-либо вещей или не слишком скоропортящихся продуктов.

Особенности

Выполненный своими руками деревянный гараж будет хорошим решением для частного дома. Территория, где он будет находиться, должна быть огорожена, так как защиты от воров такая постройка не гарантирует.

Также следует сказать и о других недостатках деревянного гаража:

  • не слишком большой срок службы;
  • высокая пожароопасность;
  • необходимость обработки стройматериалов специальными веществами.

Они имеют и множество преимуществ:

  • доступность из-за низкой цены строительных материалов;
  • возможность самостоятельного возведения;
  • простота монтажных работ;
  • экологическая безопасность;
  • относительная прочность.

Существует несколько видов гаражей, выполненных из дерева. Наиболее популярными считаются постройки из бруса, который является наиболее прочным и долговечным материалом.

Но самостоятельно возвести сруб непросто, да и цена его довольно высока.

В то же время брусовой гараж считается надежным строением, и внешне смотрится он довольно презентабельно.

Распространенными вариантами являются и гаражные постройки из оцилиндрованного бревна. Они также имеют отличный внешний вид. В этом случае можно приобрести уже готовые строительные материалы, которые собираются по принципу конструктора.

Третьей категорией являются гаражи на основе каркасной конструкции. Именно на каркас будет приходиться основная нагрузка. Но главным преимуществом является то, что можно использовать любой облицовочный материал. Если есть желание, то можно сделать гараж из профлиста, а еще – из деревянных досок или любого другого клееного деревянного материала, который есть под рукой.

Чертежи

У многих возникают проблемы со строительством гаража на этапе его проектирования. В этом нет ничего удивительно, так как этот процесс наиболее сложный. Дело в том, что его важность заключается в необходимости максимально продумать конструкцию, ведь параметры строения на 2 машины будут существенно отличаться от характеристик гаражного строения на один автомобиль.

Стандартный гараж обычно имеет параметры 6 на 4 метра.

Его высота будет составлять около трех метров. Но гараж 6х4 м – это стандартный показатель. Две машины в него вместить не получится, а места для одной будет более чем достаточно. Но все зависит от характеристик самого автомобиля.

Если необходимо рассчитать параметры самостоятельно, то при учете габаритов авто, необходимо прибавить по 50 сантиметров по бокам на открывание дверей, один метр со стороны багажника и около 60 сантиметров с другой стороны. Высоту определяют ростом владельца и дополнительно к ней прибавляют еще 1 метр.

Расчет количества материалов

После того как человек определился с размерами, делается проект гаража. В нем учитываются все мелочи и нюансы, с которыми можно столкнуться при возведении такого строения. Речь идет о таких вещах, как размещение осветительных приборов, подъездных путей, дорожек, как будут открываться ворота, к какой категории они будут относиться и о многих других немаловажных нюансах. В проекте обязательно должен быть отражен тип строения – будет ли оно пристройкой к дому или же самостоятельной постройкой. В зависимости от этого количество необходимых стройматериалов будет разным.

Еще одним фактором, который влияет на этот момент, является технология, выбранная для строительства.

Если речь идет о каркасной модели, то необходимо высчитать, сколько потребуется профилированного бруса разного сечения, утеплителя, OSB-листов, металлических углов, саморезов, дерева и других материалов.

Если гараж строится по бревенчатой технологии, то нужны оцилиндрованные бревна и утеплитель. Также необходимо подумать, какие будут использоваться материалы для крыши.

Подготовка

После того как все расчеты были выполнены и перепроверены, следует подготовить место для будущего строительства. Для этого необходимо выполнить разметку. Ее можно сделать при помощи колышков и шпагата. После этого осуществляется очистка территории от мусора. Если на участке есть уклоны или перепады высот, то их стоит поднять, чтобы земля была ровной.

После того как это сделано, начинается подготовительная работа. Сначала следует залить фундамент. Наиболее популярными являются свайные или столбчатые фундаменты. Они используются для облегченных строений и представляют собой столбы или сваи, которые монтируются по периметру будущего гаража в землю.

Сваи бывают или заливными, или уже готовыми. Если планируется второй вариант, то необходимы еще и скважины.

При самостоятельном строительстве лучше сделать заливные сваи – для этого необходимо просто выполнить раствор и залить его в подготовленные заранее отверстия. Проведение всех этих работ стоит дешево, и каких-то особых знаний здесь не потребуется.

Строительство

Первым этапом, который определяет успешность всех дальнейших работ, является постройка каркаса.

Он состоит из трех элементов:

  • верхней обвязки;
  • стоек;
  • нижней обвязки.

Для нижней обвязки используется брус сечением 100х50 мм. Стойки делаются из бруса 150х150 мм, а перекрытия и стропила – из мини-бруса 100х50 мм.

Пол для гаража из бревен укладывается на нижнюю обвязку, под которой следует расположить слой рубероида.

Закладной брус скрепляется по углам одним из двух способов:

  • на вставном шипе;
  • в лапу.

Стоит помнить, что скрепление должно быть прочным и надежным. После этого в нижнюю обвязку вставляются так называемые лаги. Этот процесс выполняется через каждые 40-45 сантиметров.

Если длина лагов очень большая, то можно по всей длине осуществить монтаж подпорок, которые легко выполняются из кирпичных столбиков. Это необходимо сделать для того, чтобы пол не прогибался под тяжестью. Между ними расстояние должно быть не больше 60 сантиметров. Их тоже следует покрыть рубероидом. Кстати, все деревянные элементы, включая бруски и лаги, следует заранее обработать антисептиком.

После этого можно переходить к строительству стен. Здесь соединение бруса будет таким же, которое использовалось ранее.

Ряды друг к другу крепятся при помощи так называемых нагелей – ими называют клинья из твердого дерева, которые необходимо забивать в отверстия, просверленные заранее. Нагели утапливают в доски, чтобы во время сушки нигде не образовывались щели и дыры. В верхнем венце также делаются пропилы для строительных брусков.

Что касается кровли, то ее форма будет зависеть от конструкции и размеров гаражного строения. Обычно она бывает либо односкатной, либо двускатной. Если гараж примыкает к дому, то лучше всего делать односкатную крышу. Если же он представляет собой отдельную постройку, расположенную на расстоянии от дома, то лучшим выбором станет двускатный вариант.

После того как крыша будет сделана, выполняется ее обрешетка. Поперек обрешетки кладется гидроизоляционный слой рубероида, и только после этого уже укладывается кровельный материал.

Затем необходимо вернуться к работе над полом.

Лучше всего делать полы из шпунтованных досок, которые закрепляются на лагах.

Закреплять их стоит на лагах при помощи саморезов или же можно прибить их гвоздями крупных размеров, ведь полу предстоит выдерживать вес автомобиля, а это, как правило, более одной тонны.

Когда пол готов, его следует полностью покрыть специальным противопожарным составом, который существенно повысит стойкость дерева к воздействию высоких температур. А чтобы еще больше обезопасить постройку, полы можно покрыть металлическими листами. Если же нет финансовой возможности покрыть полы полностью, то это следует сделать хотя бы в местах, где существует наибольшая вероятность разлива горючих и легковоспламеняемых жидкостей.

Такая пошаговая инструкция легко позволит создать гараж быстро и относительно дешево, а главное – самостоятельно.

Советы и рекомендации

Ниже представлены советы и рекомендации, которые позволят сделать гараж более функциональным и удобным.

Если гараж примыкает к даче двухэтажного типа, то лучше всего сделать лестницу, которая из гаража позволила бы попадать в дом, а при определенных типах конструкции дома и гаража – на второй этаж. Такой подход довольно удобен, поскольку позволяет не выходить из гаража на улицу, например, в холодную погоду, а сразу попасть домой.

Также довольно частым решением у многих дачников является наличие соединения между гаражом и подвалом, который располагается под домом. Но здесь опять же все будет зависеть не только от конструкции дома, но и от самого гаража. Многие дачники делают в гараже яму, которая должна быть в любой постройке такого типа, и просто прорывают ход в подвал, закрывающийся плотными дверьми.

Это очень удобно, так как позволяет переносить фрукты, овощи и консервацию сразу из подвала или погреба в автомобиль, чтобы в дальнейшем транспортировать их домой.

Если автовладелец любит комфорт, то интересным вариантом для него станут ворота передвижного типа. Это довольно популярный вариант среди автолюбителей, ведь здесь используется автоматика, которая позволяет открывать и закрывать ворота, не выходя из машины при помощи пульта.

Как можно убедиться, построить гараж собственными руками – вполне реальное дело. Главное – четко просчитать все до мелочей: что нужно для строительства гаража, какие имеются потребности в постройке, знать тип автомобиля, который будет стоять в гараже, и понимать, для чего необходимо такое строение.

Следует помнить, что даже у строителей-профессионалов случаются ошибки, а потому никто не говорит, как все может получиться.

Но при правильно проведенных расчетах, качественных строительных материалах и хотя бы минимальных строительных навыках сделать качественный, функциональный, вместительный и эстетический, с точки зрения внешнего вида, гараж сможет даже человек, который ранее никогда не имел опыта строительства таких объектов. Все обязательно получится, если следовать советам, которые были представлены выше.

О том, как сделать деревянный гараж своими руками, смотрите в видеоролике ниже.

Гараж из бруса: проекты, фото, цена

Материалов и конструкций для возведения гаража существует довольно много. К ним относятся керамзитобетон, кирпич, пено- и газобетонные блоки, древесина и стальной профилированный лист. Стены гаражей часто строят по каркасной технологии – низкозатратной и скоростной.

Однако мы рассмотрим основные принципы, проекты и технологию постройки гаража из бруса, чтобы определить главные преимущества подобного решения, оценить конструктивные особенности и варианты выполнения работ.

К достоинствам деревянного гаража относятся:

  • экологичность древесины, которая поглощает запах бензина и выхлопные газы;
  • достаточный уровень энергосбережения и малая стоимость строительного материала;
  • простота обработки и легкость сборки, позволяющие вести строительство без применения каких-либо специализированных инструментов или монтажной оснастки;
  • отличная паропроницаемость стен из бруса, снижающая уровень влажности;
  • оптимальная сочетаемость с фасадом дома и ландшафтом участка.

Выбор подходящей конструкции гаража из бруса. Фото

Собираясь строить деревянный гараж собственноручно следует заранее определиться с фундаментом, конструктивным решением кровли и стен. Эти вопросы необходимо рассмотреть более подробно.

Наиболее простой и недорогой вариант основания деревянного гаража – монолитные железобетонные плиты, которые не только выступят надежной опорой для стен, но и будут выполнять функцию пола.

Чтоб исключить возможность впитывания грунтовой влаги в бетон, после отсыпки и уплотнения подушки из песка поверх нее следует уложить несколько слоев рубероидной гидроизоляции. Если гараж будет отапливаться, желательно утеплить фундаментную плиту. Перед заливкой растворной стяжки на бетон необходимо положить листы экструдированного пенопласта в 1-2 см толщиной.

Для того чтобы уровень пола был выше грунта на 20-25 см, нужно правильно рассчитать толщину плиты фундамента. Таким образом стены будут защищены от замачивания дождевой водой. После завершения строительства для повышения влагостойкости по всему периметру здания следует залить бетонную отмостку (не менее 70 см).

Также существуют более доступные по цене варианты фундаментов для деревянных гаражей – столбчатый, свайный и ленточный бутобетонный.

  • Ленточный достаточно углубить в грунт на 60-80 см, так как дерево, материал упругий и легкий, который не реагирует на деформации, вызванные морозным пучением.

  • Сваи и столбы требуют более глубокого погружения в землю (ниже точки межсезонного промерзания), поскольку замерший грунт может вытолкнуть фундамент наружу.

Когда фундамент будет выполнен, следует приступать к возведению стен. В этом случае можно осуществить любой из двух вариантов – деревянный сруб или каркас из бруса.

Проект брусового каркаса для гаража, фото

Перед тем как начинать какие-либо действия, нужно тщательно подготовиться и выполнить подробный эскиз или проект.

На бумаге вычерчиваются все несущие конструкции и в деталях рассматриваются контактные узлы. Если нет опыта в конструировании узлов соединений горизонтальных связей и вертикальных стоек каркаса можно воспользоваться типовыми проектами деревянных сооружений. Соединение элементов каркаса возможно не только при использовании стальных скоб, но и путем применения металлических пластин с отверстиями для саморезов.

Врубки и прочие сложные соединения брусьев необходимо избегать, заменяя их обычным вариантом стыковки – «в пол дерева».

Основа на которой возводится каркасный гараж – опорная горизонтальная рама из бруса 100х100 мм, для изготовления которой лучше использовать лиственницу или дуб. Данные породы более стойки в влаге. Опорная рама устанавливается не на бетон, а на рубероид, что позволит исключить возможность попадания влаги в древесные волокна. На ленточном или плитном фундаменте ее фиксация происходит при помощи анкерных резьбовых шпилек диаметром 14-16 мм, которые предварительно углубляются на 20-25 см в бетон.

Измерив строительным уровнем горизонтальность рамы, можно начинать установку угловых стоек каркаса. После проверки вертикальности осуществляется их фиксация наклонными укосинами из досок. Сверху натягивается шнур, по которому выставляются рядовые стойки. Расстояние будет зависеть от толщины обшивки, параметров поперечного сечения и может составлять от 50 до 100 см.

После этого поверху стойки каркаса фиксируют обвязочным брусом, выполняющим роль опоры для стропил крыши.

Для надежного устойчивого скрепления стропильных ног в брусе вырезаются пазы.

Когда планируется возведение отапливаемого гаража, обшивка стен выполняется одновременно с послойным утеплением эковатой. Но есть и другой способ: сначала можно обшить каркас деревянной вагонкой, блокхаусом или доской, после чего внутри проводится облицовка полужесткими плитами из минваты. В конце, утеплитель закрывается паробарьерной пленкой и делается вентилируемый зазор.

Категорически не рекомендуется утеплять каркасный гараж пенопластом, так как этот материал не пропускает водяной пар и вместе контакта с древесиной начнется процесс гниения.

Проект гаража из бруса, цена

Построить деревянный гараж, применив брус значительно проще, нежели возводить каркасные стены. Брусовые стены не нуждаются в обшивке. Материал и так подготовлен к строительству, так как изготовитель сразу выполняет все необходимые посадочные соединения для венцов. Все, что потребуется сделать – это эскизный чертеж с указанными размерами ворот и гаража.

Основным условием долговечности выполненного из массива бруса гаража, считается высокое качество древесины и низкий уровень влажности. По этой причине лучше покупать материал прошедший камерную сушку. Он стоит немного дороже, однако будет полностью отвечать требованиям и стандартам. Сырое дерево дает большую деформацию при усадке и в срубе могут появляться щели, нуждающиеся в дополнительной конопатке.

Делая выбор между профилированным брусом и оцилиндрованным бревном, лучше остановиться на первом варианте, так как этот материал меньше дает трещин и имеет малый уровень усадки. Кроме того, его проще собрать в единую конструкцию. Хоть производители и утверждают, что необходимости в утеплении межвенцовых зон нет, все-таки лучше положить между брусом джутовую или льняную ленту.

Нижний пояс сруба гаража следует изготавливать из твердых пород древесины. Остальные венцы выполняются из хвойных. Закончив сборку, стены внутри покрываются веществом, защищающим от горения – антипиреном. Снаружи осуществляется обработка антисептиком для предотвращения гниения.

Наибольшую популярность среди всех типов углового соединения бруса получил комбинированный вариант «в полдерева», где стоят вставной и коренной шипы, а также достигается доставочная площадь контакта брусьев. Если речь идет о самодельной рубке углов, применяется соединение «встык на коренном шипе».

Гараж из бруса: ворота

Распашной тип ворот для гаража можно выполнить на основе деревянной рамы, после чего обшить ее вагонкой, доской или стальным профилированным листом. Для более надежной защиты рекомендуется купить и установить стальные ролеты или секционные автоматические ворота. Окраска может быть выполнена под цвет брусовых стен.

Крыша гаража из бруса. Фото

Для деревянного гаража подойдет любой тип кровли: вальмовая или мансардная, одно или двускатная. Все зависит от предпочтений и ресурсов. Если есть необходимость в сохранении хозяйского инвентаря, то лучше выбирать шатровую двускатную кровлю. Она обойдет немного дороже, в сравнении с односкатной, но даст массу преимуществ.

Подшивка потолка по деревянным балкам выполняется при помощи деревянной вагонки или листового гипсокартона. Если обшивка будет деревянной, ее понадобится обработать антипиреновым составом.

Возможно Вам будет также интерестно:

Как построить гараж 6×4. Постройка гаража 6 на 4

Гараж 6х4 на данный момент является оптимальным решением для хранения современного автомобиля. С одной стороны, такой гараж позволяет достаточно свободно открывать двери автомобиля и даже оборудовать небольшое рабочее место. С другой стороны – гараж 6х4 остается довольно экономичным решением и требует для постройки сравнительно небольшое количество стройматериалов. То есть, и не тесно, и без излишеств.

Гараж 6х4 – план

Деревянный гараж 6х4 своими руками

Пожалуй, самым доступным является деревянный гараж 6х4 своими руками. Для его сборки не требуется каких-то специфических инструментов и навыков, по крайней мере, если вы сбираетесь построить каркасный гараж 6х4 из дерева. Гараж из бруса или бревен – отдельный разговор. Сразу объясню почему.

Гараж из бурса или оцилиндрованного брена

Гараж из бурса или оцилиндрованного бревна:

  • Устанавливается на довольно мощный фундамент;
  • Собирается по технологии, которая знакома далеко не каждому;
  • Требует соблюдения длительной технологической паузы на время усадки.

Кроме того, брус и оцилиндрованные бревна – довольно дорогой материал. Например, в Подмосковье, выгоднее строить каркасный гараж 6х4. Но есть в РФ регионы – где именно дерево является самым доступным строительным материалом. Там – наоборот, именно деревянный гараж 6х4, неважно, каркасник, из бруса или из бревен, просто не имеет конкурентоспособной альтернативы. Связано это с наличием дешевой местной древесины и дороговизной доставки стройматериалов из-за труднодоступного местоположения.

Каркасный деревянный гараж 6х4 – самый доступный вариант для удаленных районов.

Каркасный деревянный гараж 6х4

Деревянный гараж 6х4, выполненный по каркасной технологии, доступен, и может быть построен своими руками. Фундамент можно использовать свайный или плитный, сборка каркаса и обшивка его ДСП – дело несложное. Если вы посещали уроки труда в школе, то наверняка умеете пилить, сверлить, закручивать, пользоваться рулеткой и выставлять вертикаль и горизонталь с помощью уровня и отвеса.

Тёплый деревянный каркасный гараж 6х4 строится с применением современных материалов (в том числе гидро- и произоляции)

Конечно, если вы решили построить каркасный гараж из дерева, вам придется столкнуться с такими вещами, как работа с гидро- и пароизоляцией, укладка кровли и т. д. Тут потребуется заранее ознакомиться с особенностям технологии и посмотреть несколько обучающих видео. Но в принципе – ничего сложного.

Металлический гараж 6х4

Металлический гараж 6х4 более привлекателен чем деревянный хотя бы потому, что обычно он обеспечивает лучшие условия для хранения автомобиля. То, что хорошо для человека, далеко не всегда хорошо для автомобиля.

Гараж 4х6 каркас из профиля

Всем известно, что в деревянном доме хорошо дышится. Это действительно так, деревянные стены воздухопроницаемы, но немаловажную роль тут играет и уровень влажности. В деревянном доме он обычно значительно выше, чем в бетонной многоэтажке. Это хорошо для жильцов. Но автомобилю, хранящемуся в деревянном гараже, высокий уровень влажности, наоборот, вреден. Каркасный гараж, если его строить по технологии, с использованием гидро- и пароизоляции, оборудовать вентиляционной системой, будет сухим. Но всё это, конечно, отражается на цене.

Холодный каркасный металлический гараж (гараж 4х6 каркас из профиля)

Но давайте вернемся к предмету обсуждения, это металлический гараж 6х4. Если он собран правильно, сырость в него может попасть только через открытые ворота или через пол или фундамент. Путь сырости, идущей из земли, легко перекроет слой гидроизоляции. Но главное – можно просто купить металлический гараж 6х4 уже готовый к установке, и просто собрать его как конструктор.

Мы строим гаражи из металлопрофиля, если заказчику нужен именно холодный гараж.

Гараж из сэндвич-панелей

Главный недостаток металлического гаража – в нем всегда либо жарко, либо холодно. Комфортная температура в таком гараже – редкость. Это связано с отсутствием какой-либо теплоизоляции и малой теплоемкостью.

Гараж из сэндвич-панелей, построенный на пучинистом грунте зимой

Хорошая теплоизоляция не дает автомобилю в гараже полностью остыть за ночь зимой и сильно нагреться летним днем. Но утеплять гараж из металла смысла нет. Лучше сразу строить гараж из сэндвич-панелей.

Если говорить о каркасниках, то сэндвич-панели будут оптимальным материалом для тёплого гаража.

Гараж из сэндвич-панелей:

  • Ремонтопригоден и долговечен;
  • Значительно дешевле капитальной постройки;
  • Гараж 6х4 собирается очень быстро – дней за 5;
  • Устанавливается в любое время года без ущерба качеству;
  • Сравнительно легкий и не требует мощного фундамента;
  • По уровню теплоизоляции «сэндвич» превосходит остальные строительные материалы;
  • Гараж может быть расположен практически где угодно на территории земельного участка.

Последнее преимущество особенно актуально для тех, кто застраивает свой земельный участок позже соседей. Существуют определенные ограничения, не позволяющие строить капитальный гараж близко к забору с соседями, близко к другим постройкам, в том числе, находящимся на соседних участках…  Гараж из сэндвич-панелей капитальной постройкой не является, соответственно, и ограничений относительно его расположения на участке гораздо меньше.

А еще в таком гараже можно жить. Пример – построенный нами гараж-дом 6×4.

Гараж 6х4 из сэндвич-панелей, временно использовавшийся в качестве дома (видео-отзыв)

Капитальный гараж

Бывают случаи, когда нужен капитальный гараж. Например, нужно обеспечить высокую взломостойкость гаража. Это может быть актуально, если гараж расположен далеко от дома и не охраняется, в неблагополучных районах, при хранении особо ценных автомобилей. Тогда нужно использовать бетон, кирпичи или строительные блоки. Но о строительстве таких гаражей я расскажу в следующий раз.



Как построить прочный дом DIY Bar

У многих из нас есть загроможденное или недостаточно используемое пространство в гараже или на заднем дворе. Но иногда эти места можно превратить в расслабляющее уединение для друзей и семьи. Как летние стажеры 2015 года в Simpson Strong-Tie, мы спроектировали DIY-бар, чтобы сделать неиспользуемое пространство приятным местом для отдыха. Домашний бар обычен на многих кухнях или на открытом воздухе; Однако этот DIY-бар открывает двери для персонализации.

Если вы хотите создать коктейль-бар своими руками в гараже, полноценный тропический бар у бассейна или простой бар для семейного барбекю и коктейльных вечеринок, вы получите лучший опыт, зная, что вы наслаждаетесь ими у себя дома. персональный бар ручной работы.

В рамках нашей инженерной стажировки мы разработали этот проект, рассчитали необходимые материалы, составили эскизный лист и построили его с нуля. Наши планы включены сюда, но большая часть этой панели заключается в том, что ее можно настроить в соответствии с вашим пространством.

Загрузить: Планы домашнего бара DIY

Список материалов для домашнего бара DIY:

Пиломатериал:
2 × 4 x 96 ″ (8 ФУТОВ) — НЕОБХОДИМО 10
4 × 4 x 96 ″ (8 ФУТОВ) — 4 НЕОБХОДИМО

ОБОЛОЧКА:
4’x8′-1⁄2 ″ — 2 НЕОБХОДИМО
4’x8′-3⁄4 ″ — 2 НЕОБХОДИМО

РАЗЪЕМЫ:
A21 — ТРЕБУЕТСЯ 24
A23 — ТРЕБУЕТСЯ 16
RTA2Z — ТРЕБУЕТСЯ 32
RTC42 — ТРЕБУЕТСЯ 4

КРЕПЕЖИ:
# 8 x 11⁄4 ″ Винты с усиленным приводом (SD8x1. 25) 6 коробок
# 10 x 2 ″ Винт для дерева DSV Deck-Drive — красный (DSVR2R1LB) 1 коробка

Мы спроектировали раму так, чтобы максимально использовать пространство, включив двухуровневую барную стойку, две массивные полки, охватывающие длину стойки, и вырез для мини-холодильника (или раковины, если вы решите взять сантехника вызов). Благодаря соединителям Simpson Strong-Tie в этой конструкции самодельной планки используется минимальное количество древесины и обеспечивается максимальная несущая способность. При желании этот каркас можно немного изменить, и он представляет собой увлекательный и сложный проект для строителя среднего / продвинутого уровня.Как вы увидите, эта штанга прочная и долговечная!

Для дополнительной стабилизации стержня вы можете прикрепить его к бетону или поверхности, на которой вы работаете. Если вы построите эту перекладину на своей террасе, простые шурупы помогут. Однако, если вы закрепляете этот стержень в бетоне, вам необходимо использовать винты для бетона.

После того, как рамка будет завершена, этот проект может быть сколь угодно творческим, поскольку есть много способов персонализировать готовую панель.

Толстые пропилы натурального дерева для верхней части стойки могут быть дорогими, поэтому у нас есть несколько советов, как обойти это. Вы можете использовать слой твердой древесины толщиной в 1 дюйм и добавить выступ, чтобы создать иллюзию более толстого куска дерева, или склеить несколько листов фанеры, чтобы создать еще более толстую верхнюю планку. Если вы решите использовать древесину для верхней части бруса, вы можете решить окрасить ее и добавить лак, покрасить или просто оставить отшлифованную деревянную отделку, которая позволит дереву со временем проявить свой цвет.

Вы можете вообще не использовать дерево для столешницы и вместо этого попробовать барную стойку из оргстекла ® (оргстекло) или даже из нержавеющей стали — возможности безграничны! Обшивка панелями — еще одно творческое решение, так как вы можете использовать простую тонкую фанеру, покрывающую весь каркас, или отдельные доски. В нашей сборке мы использовали тонкую фанеру.

Чтобы помочь вам начать работу, мы перечислили различные идеи и модификации, которые вы можете внести, чтобы персонализировать свою панель DIY, а также изображения, которые вдохновят вас, независимо от того, что вы выберете.Так что получайте удовольствие, позвольте своим творческим сокам течь и сделайте бар своей мечты именно таким, каким вы его хотите!

Это сообщение в блоге написано стажерами нашего инженерного отдела. Им было поручено создать прочный и долговечный проект DIY, поэтому они решили создать барную стойку DIY. Спасибо Карлосу МакЭнири, Гранту Грошансу, Гриффину Хорняку, Джеффу Дайеру и Сиенне Палос за пост.

Man Cave Wood Pallet Bar {Бесплатные планы DIY}

Итак, один из моих очень убедительных друзей спросил меня, не могу ли я построить ему барную стойку из поддонов для его театральной комнаты.Обычно я говорю «нет» на эти просьбы, потому что ненавижу таскать свои инструменты повсюду, и я всегда так боюсь, что все получится не так, как я представляю себе в голове, и что он развалится или что-то ужасное. (Да, я настоящий позитивный мыслитель!) Я бесплатно нашла немного восстановленной древесины типа поддонов от этого пожилого человека по имени Фред (разве это не идеальное имя для парня, строящего поддоны?). В целом, это стоило около 135 долларов за штангу длиной почти 10 футов для пещеры для мужчин!

Принадлежности:

(все дерево от Lowes)

(9) 2 дюйма x 4 дюйма 10 дюймов

1 дюйм x 6 дюймов x 10 дюймов (4)

1 дюйм x 4 дюйма x 10 дюймов (2)

1 дюйм x 4 дюйма x 8 дюймов (1)

3-дюймовые угловые распорки (2)

Шурупы для дерева 2 1/2 дюйма

Приманка Kreg

Винты Kreg 2 1/2 дюйма

рулетка

настольная пила (для распиловки досок)

отрезная пила

Air Nailer (я использую Ryobi Airstrike) с гвоздями 1 1/2 дюйма

аккумуляторная дрель

Орбитальный шлифовальный станок Rockwell

морилка и верхнее покрытие по вашему выбору (я использовала Minwax Dark Walnut и полуглянцевый полиуретан)

клей для дерева

зажимы

Общий размер этой планки — 39 1/4 дюйма на 9 футов 8 дюймов

Чтобы построить боковую часть базовой рамы, вы должны вырезать (4) 2 × 4 @ 16 дюймов и (4) 2 × 4 @ 38 1/2 дюйма. Просверлите по 2 отверстия для кармана на каждом конце 16 дюймов 2 × 4 и используйте винты Kreg, чтобы прикрепить его к доскам 38 1/2 дюйма 2 × 4. Убедитесь, что ваши доски 38 1/2 дюйма стоят на боку, когда вы их просверливаете.

Затем отрежьте (3) 2 х 4 до нужной длины. Я использовал (3) 112-дюймовые доски, которые сделали мою общую планку, когда она была сделана, примерно 9 футов 8 дюймов (включая верхнюю планку). Я использовал обычные шурупы для дерева, чтобы прибить их к внутренней части боковой рамы, две доски вверху (передняя и задняя часть перекладины) и одна внизу.

Затем я вырезал еще 10 2 × 4 @ 38 1/2 дюймов и прикрутил их к длинным 2 × 4, которые я только что создал. Я разместил их равномерно. Это будет то, к чему будет прибита древесина поддона, поэтому вам нужно убедиться, что у вас достаточно опор, чтобы их можно было прикрепить к каждой доске. Вы можете использовать больше или меньше в зависимости от того, как долго у вас восстановленная древесина.

В итоге я сделал это после того, как прикрепил несколько досок для поддонов к передней части, но вам также придется вырезать доски 2 x 4 с внутренней стороны рамы, прибитой к передней части 2 × 4.Я разрезал свой на 31 1/2 дюйма. Эти доски должны поместиться внутри ваших верхних и нижних 112-дюймовых досок. Вы можете увидеть сложенные 2 × 4 на картинке ниже. Я просто использовал свой пистолет для ногтей, чтобы прикрепить их к другим, вкрученным в 2 × 4.

Также возьмите угловые распорки и прикрепите их к основанию. Затем прикрутите их к основанию пола, чтобы придать вашей негабаритной штанге достаточную устойчивость. Если вы не хотите этого делать, вам придется сделать ваши бока более широкими, чтобы соответствовать размеру этой планки.Не беспокойтесь о угловых скобах, они будут покрыты деревянным поддоном. Вы также можете прикрепить одну сторону к стойке стены для большей устойчивости, если она касается боковой стены (см. Угловую скобу на рисунке ниже).

Для придания устойчивости столешнице добавьте примерно 7 или около того 2 × 4 дюйма сечением 16 дюймов. Просверлите 2 отверстия с карманами на каждом конце и закрепите их на верхних 112-дюймовых досках винтами Kreg Jig.

Теперь, используя доски для поддонов и пистолет для гвоздей, прикрепите доски для поддонов к передней и боковой сторонам основания, убедившись, что гвоздь вошел во все эти опоры 2 x 4.Все доски для поддонов располагались горизонтально, за исключением внутренней угловой кромки. Будьте осторожны с углами, чтобы не было видно обрезанных краев. Вы хотите, чтобы изношенный край оставался видимым (см. Рисунок ниже, чтобы понять, что я имею в виду). Возможно, вам придется разорвать эту вертикальную доску, чтобы она поместилась именно там.

Вы также должны будете добавить дополнительную опору к боковой раме внутри, чтобы было что прикрепить к вашим поддонным доскам. См. Картинку ниже.

Единственная часть, которая сводила меня с ума, — это необходимость обматывать все шнуры, ведущие к звуковой системе / телевизору.Я просто оставил его открытым, и в итоге мы нашли небольшой столик, который можно было сдвинуть под стойку, чтобы на нем было все это. Это не лучшее решение, но на данный момент работает. Я также добавил деревянный поддон на внутреннюю поверхность 2 × 4.

Долго и упорно думал обо всех вариантах барной стойки. В конце концов, чтобы снизить стоимость этой сборки, я использовал (4) куска сосны размером 1 × 6, просверлил карманы на задней стороне, склеил и скрепил их вместе. Затем я перевернул его и отшлифовал сопли, чтобы швы были едва видны.Я настоятельно рекомендую для этого орбитальную шлифовальную машинку, обычная шлифовальная машинка для пальм может занять несколько дней, чтобы сделать ее гладкой. Это было беспорядочно и длилось вечно, но в итоге получилось просто потрясающе!

Я забыл сфотографировать карманы, но это похоже на это без боковин и только 4 досок…

Затем я добавил кусочки размером 1 x 4 дюйма и обрамил верхнюю часть планки, чтобы она выглядела толще. Я прибил их к верху планки воздухом, скосил углы и прикрепил насухо к основанию.Я не добавлял накладку на ближайшую к стене сторону, а просто приставлял правый верхний край планки к краю стены.

Я использовал Minwax Dark Walnut для верха, а затем примерно 5 слоев Minwax Semi-Gloss Polyurethane. Я проследил за тем, чтобы между слоями шлифовать зернистостью 400, чтобы получить гладкую поверхность. Я поднял его во время этого процесса, поэтому мне не пришлось его заклеивать.

Вся моя шлифовка окупилась. Вы даже не можете сказать, что я соединил верх вместе с прорезями.Чтобы прикрепить верхнюю часть планки к основанию, я использовал длинные винты с внутренней стороны. Если вы не возражаете против отверстий от гвоздей, вы также можете вбить гвозди в верхнюю часть или обрезать основание. Так как он уже рустикальный, ям не заделал.

Мой друг был так взволнован, увидев его в своей мужской пещере. Я также взял наждачную бумагу с зернистостью 180 и перебрал всю древесину поддона после того, как он был построен, просто чтобы убедиться, что его малыши-близнецы не получат никаких сколов.

Этот штамп на дереве — моя любимая часть планки…

Идеально подходит для дополнительных сидений и обеденной зоны для большой игры…

Мой друг купил 3 кожаных стула.Он мог плотно уместить 4 штуки в пространстве. Но мужчинам нужно место, я думаю (вы знаете правило сидеть в кресле друг от друга в кинотеатре ??) Очевидно, если бы у него не было звука под ним, он мог бы разместить 4-5 стульев.

TOUCHDOWN !!!! Человеческая пещера совершенства. У меня было бы больше декора на стенах, но эй… каждому свое ;-P

Чтобы увидеть больше планов зданий, нажмите на картинки ниже, чтобы увидеть их…

Отказ от ответственности: содержит партнерские ссылки Amazon

Связанные

6 типов материалов для гаражных ворот, которые необходимо знать

Фото: istockphoto.com

По мере того, как автомобили становятся все более важными в нашей жизни, они занимают не меньшее место в планировках жилых помещений. Вам, вероятно, будет трудно найти дом на одну семью, построенный за последние 30 лет, где первое, что вы заметите , не было бы гаражными воротами. В повседневной жизни современного дома гараж занимает такое центральное место, что многие люди используют его как главный вход!

За последнее десятилетие или около того технологические достижения позволили производителям гаражных ворот и архитекторам улучшить привлекательность бордюров, а также долговечность этого входа — все это приносит пользу домовладельцу, который стремится повысить стоимость своего дома или дома.Иногда кажется, что двери в стиле кареты из искусственного дерева теперь для экстерьера дома, как гранитные столешницы для кухонь! От элитных до недорогих — есть множество привлекательных вариантов, которые стоит рассмотреть для этой выдающейся особенности фасада.

СВЯЗАННЫЕ: 7 особенностей, которые нужно искать в вашей следующей гаражной двери

Во-первых, определитесь с типом конструкции гаражных ворот.

Секционные ворота — наиболее распространенный вариант в США, который состоит из нескольких горизонтальных панелей, соединенных шарниром и снабженных роликами.

Вся сборка движется по двум параллельным путям. Сверхпрочная торсионная пружина, которая, в свою очередь, наматывается на торсион, служит для уравновешивания веса двери. Домовладельцы могут поднять дверь вручную или включив моторизованный механизм открывания гаражных ворот. Фактический подъем может быть цепным, ременным, винтовым или прямым.

Секционные ворота доступны с окнами и без них. Варианты для первого включают до 16 панелей различной формы, включая квадратные и арочные.И декоративных стилей тоже много, от современного до традиционного. Секционные ворота доступны даже в популярном стиле каретного двора, описанном ниже; они выглядят как распашные ворота, но работают так же, как секционные ворота.

Настоящие каретные или распашные гаражные ворота работают как пара очень больших французских ворот.

Обычно они деревянные и подвешиваются на косяках на петлях. Распашные двери выглядят хорошо, их четкие вертикальные линии часто помогают интегрировать гараж с остальной частью дома.Кроме того, распашные двери, как правило, более энергоэффективны, потому что они хорошо закрывают жатку и боковые косяки и имеют только одно соединение.

Однако они требуют большего зазора. Если вы припаркуетесь слишком близко к распашным дверям, вы не сможете их открыть. Также помните, что распашные гаражные ворота открывать и запирать вручную требует больше времени, чем секционные ворота, и их гораздо дороже автоматизировать.

Установка новых гаражных ворот?

Найдите профессионала, который сделает это за вас.Получите бесплатную бесплатную оценку проекта от ближайших к вам лицензированных установщиков.

+

Фото: istockphoto.com

Затем рассмотрим все варианты материалов для гаражных ворот.

Как и входные двери, гаражные ворота могут быть изготовлены из стали, алюминия, дерева, древесных композитов, стекловолокна, винила или стекла. Настоящее или искусственное дерево, как правило, является самым популярным.

1. Стальные гаражные ворота

Лучшие стальные гаражные ворота изготовлены из двух слоев оцинкованной стали, поверхность которой либо загрунтована и окрашена прочным финишным покрытием, либо облицована композитным материалом.Стальные двери могут быть окрашены в цвет вашего дома и доступны с изоляцией или без нее. Обратной стороной стальных дверей является то, что они могут быть вмятины и подвержены коррозии, особенно в прибрежных районах.

2. Деревянные гаражные ворота

Деревянные гаражные ворота состоят из слоев или слоев для предотвращения деформации. Древесина включает кедр, красное дерево, пихту и меранти (луан). Деревянные двери могут быть окрашены в заводских условиях, окрашены или отделаны на месте.

Фото: istockphoto.com

3.Деревянные композитные гаражные ворота

Композитные гаражные ворота обычно имеют деревянную раму, покрытую листами ДВП. Лучшие модели предлагают обшивку из ДВП с более высокой плотностью и включают реалистичные детали, такие как накладки и канавки, имитирующие настоящую деревянную дверь. Жилы заполнены пенополистирольным утеплителем.

4. Гаражные ворота с алюминиевой рамой

Гаражные ворота, оснащенные алюминиевыми панелями, устраняют проблему ржавчины, но на них легче вмятины. Они доступны в современной матовой отделке, а также во многих цветах.(Вместо алюминиевых панелей можно использовать полупрозрачные стеклянные панели; они пропускают дневной свет без ущерба для конфиденциальности или безопасности.)

5. Гаражные ворота из стекловолокна

Гаражные ворота из стекловолокна менее подвержены образованию вмятин и трещин. Они не ржавеют, но могут сломаться при ударе. Два слоя стекловолокна обычно приклеиваются к стальному каркасу и заполняются полиуретановой изоляцией. Стальные заглушки повышают жесткость.

6. Виниловые гаражные ворота

Виниловые гаражные ворота рекламируются как «защищенные от детей», поскольку их трудно сломать или сломать.Обычно они построены на стальных каркасах, но также заполнены полиуретановой изоляцией. Виниловые двери похожи на двери из стекловолокна, но доступны в меньшем количестве цветов. Они очень прочные и не требуют особого ухода, за исключением периодического обмывания.

Установка новых гаражных ворот?

Найдите профессионала, который сделает это за вас. Получите бесплатную бесплатную оценку проекта от ближайших к вам лицензированных установщиков.

+

Гаражные ворота с ветровой нагрузкой

Влияет ли дизайн моего дома на расчетное давление ветра на мои гаражные ворота?

Измените копию гармошкой на: Наименьший общий горизонтальный размер конструкции в плане, а также средний Высота крыши влияет на расчетное давление ветра на конструкцию.

Как определить требования к скорости ветра для моего местоположения?

Американское общество инженеров-строителей (ASCE) разработало стандарты, касающиеся ветровых нагрузок на здания и другие конструкции. Это базовый стандарт для большинства положений о ветре, используемых в строительных нормах США. Базовые карты скорости ветра из ASCE 7-05 или ASCE 7-10 могут помочь человеку определить правильные зоны разграничения скорости ветра для своего района. Кроме того, некоторые штаты, такие как Флорида, предоставляют список карт скорости ветра по округам.Чтобы узнать о конкретных требованиях для вашего региона, обратитесь к местному строителю.

Как узнать, соответствует ли моя дверь Строительному кодексу Флориды?

Строительный кодекс Флориды предъявляет особые требования к расчетному давлению для гаражных ворот (таблица 1606.2E). Уэйн-Далтон проходит через систему одобрения продукции Комиссии по строительству Флориды для многих своих дверей. Дополнительную информацию о кодексе Флориды можно найти в Строительной комиссии Флориды.

Как узнать, выдержит ли каркас здания ветровые нагрузки от ворот гаража?

Следует проконсультироваться с квалифицированным специалистом по проектированию, например, архитектором, инженером-строителем или подрядчиком, чтобы определить, подходит ли каркас здания поддерживать нагрузки.

Как определить, какое давление ветра мне нужно?

Уэйн Далтон разработал уровень безопасности WindSafe, чтобы помочь вам определить необходимое давление ветра. Эти таблицы основаны на типичных приложениях. Хотя это рекомендации, они не предназначены для охвата всех ситуаций. Пожалуйста, свяжитесь с вашим местным строительным чиновником или зарегистрированным архитектором или инженером-строителем для получения конкретных требований в вашем районе. В конечном итоге инженер, зарегистрированный для конструкции, должен указать требования к давлению ветра для всех отверстий.

Как окна в воротах гаража влияют на расчетное давление ветра?

Окна не влияют на расчетное давление ветра, за исключением участков, переносимых ветром. В регионах с переносимым ветром мусором все окна (включая окна в воротах гаража) должны быть ударопрочными или защищены ударопрочным покрытием, если конструкция не спроектирована как частично закрытая конструкция.

В чем разница между скорость ветра и давление ветра?

Скорость ветра — это скорость, измеряемая в милях в час (миль в час).Давление ветра — это сила, измеряемая в фунтах на квадратный фут (psf). Сама по себе скорость ветра не может использоваться для определения давления ветра на конструкцию. Скорость ветра является одной из многих переменных, используемых при расчете расчетного давления ветра с учетом конфигурации конструкции и местоположения площадки.

Как прикрепить косяк 2×6 к каркасу здания?

Подробную информацию см. В приложении Wayne Dalton Jamb Connection Supplement. Технический паспорт DASMA TDS-161 также может быть использован для определения способа крепления косяков гаражных ворот к каркасу здания.

Влияет ли направление двери на расчетное давление ветра?

Нет. Ветер может дуть в любом направлении. При расчете ветровой нагрузки учитывается ветер, действующий прямо на гаражные ворота и от них.

Могу ли я добавить усиление к своей двери без ветровой нагрузки, чтобы сделать ее более прочной?

Гаражные ворота с ветровой нагрузкой сконструированы с особыми компонентами, такими как направляющая, кронштейны косяка, петли, ролики и усиливающие распорки, соответствующие заданной конструкции давление ветра.Все эти компоненты вместе с дверными секциями составляют полную ветрозащитную систему.

К двери нельзя добавлять компоненты, которые не являются частью исходной установки двери. Добавление усиления к двери не означает, что это увеличивает сопротивление двери ветру. Это также чрезвычайно опасно, потому что компоненты увеличивают вес, который может перегрузить систему противовеса, что приведет к отказу и возможной травме.

Что такое активные (опорные) системы и приемлемы ли они местными строительными органами?

Активные системы являются любой тип системы усиления, используемый на воротах гаража, требующий действий со стороны домовладельца или конечного пользователя, чтобы противостоять сильному ветру.Большинство юрисдикций в регионах, подверженных ураганам, принимают активные системы, но некоторые нет. Уточните у местного строительного органа требования в вашем районе.

Что означает категория воздействия?

Категория воздействия (B, C или D) — это состояние, которое адекватно отражает характеристики неровностей поверхности земли для участок, на котором находится строение. Категория воздействия используется при расчете требуемых расчетных ветровых давлений для конструкции с выдержкой B, дающей самое низкое давление ветра, и экспозицией D, дающей самые высокие давления ветра.

Воздействие B распространяется на городские и пригородные зоны, лесные массивы или другую местность с многочисленными близко расположенными препятствиями, имеющими размер дома для одной семьи или больше. Воздействие B обычно связано с местоположением объекта в жилом районе. Предполагается, что большинство участков находятся под воздействием В, если участок не соответствует определению другого типа воздействия.

Воздействие C применяется к открытой местности с разбросанными препятствиями высотой, как правило, менее 30 футов и простирающимися на расстояние более 1500 футов от строительной площадки.Воздействие C включает плоскую открытую местность, луга и береговые линии в регионах, подверженных ураганам.

Воздействие D распространяется на плоские, незагороженные участки, подверженные ветру, текущему над открытой водой (за исключением береговой линии в регионах, подверженных ураганам) на расстоянии не менее 1 мили. Воздействие D включает береговые линии внутренних водных путей, Великих озер и прибрежных районов Калифорнии, Орегона, Вашингтона и Аляски. Облучение D простирается вглубь суши от береговой линии на расстояние 1500 футов или в 10 раз больше высоты здания или сооружения, в зависимости от того, что больше.

Что такое частично закрытая конструкция и соответствуют ли двери Wayne Dalton этим требованиям?

Частично закрытые конструкции — это конструкции, которые, как предполагается, имеют определенный процент проемов (например, разбитые окна) во время шторма. При таком предположении давление внутри конструкции резко возрастает. Это также вызывает увеличение расчетного давления на внешние стены.

Двери Wayne-Dalton действительно соответствуют этим требованиям, но требуемые расчетные давления для частично закрытой конструкции значительно выше, чем для закрытой конструкции.Обратите внимание, что таблицы уровней безопасности WindSafe не применимы к частично закрытым конструкциям.

Должен ли я при замене гаражных ворот получить ветровую дверь? Нужно ли мне разрешение?

Вам нужно будет связаться с вашим местным строителем. Местные органы власти обладают юрисдикцией и единолично определяют все требования к разрешениям и ветровой нагрузке.

Отвечает ли Уэйн Далтон за обеспечение того, чтобы каркас здания выдерживал ветровое давление, создаваемое гаражными воротами?

No.Как производитель, Уэйн Далтон несет ответственность за предоставление достаточной информации в виде чертежей или спецификаций, которые показывают давление ветра, которое гаражные ворота будут оказывать на конструкцию. Специалист по проектированию здания несет ответственность за проектирование опорной конструкции, способной выдержать такое давление.

В чем разница между расчетным давлением и испытательным давлением?

Расчетное давление — это давление, требуемое по нормам для двери спроектирован так, чтобы выдерживать нагрузку, и рассчитывается с использованием переменных, учитывающих скорость ветра, конфигурацию конструкции и расположение площадки.Испытательное давление — это давление, при котором дверь была испытана в контролируемых лабораторных условиях. Испытательное давление для гаражных ворот имеет коэффициент безопасности 50%, поэтому испытательное давление в полтора раза превышает расчетное давление.

Почему требуются как положительное, так и отрицательное давление ветра?

Ветер может дуть в любом направлении, в том числе вдали от поверхность стены. Фактически, отрицательное давление ветра имеет большую величину, чем положительное давление ветра.

5 простых шагов для планирования вашего домашнего бара

Наличие собственного места, чтобы выпить несколько напитков с друзьями и семьей, является целью многих домовладельцев или жильца квартиры.Будь то в подвале, гараже, патио на заднем дворе или в свободной комнате, строительство домашнего бара может стать забавным проектом, сделанным своими руками, который доставит годы удовольствия и станет местом сбора для всех видов торжеств.


Как спланировать и построить домашний бар

Существует множество вариантов, которые следует учитывать при создании домашнего бара, поэтому вам придется заранее принять некоторые ключевые решения.

Шаг 1. Определите, куда пойдет ваш бар

Первый вопрос, который вам нужно задать, — где вы хотите настроить домашний бар.Подумайте, где вы больше всего развлекаетесь. Скорее всего, это область, в которой вы хотите установить панель, или прилегающее к ней пространство.

В зависимости от размера выделенного пространства вам может потребоваться решить, должно ли это быть постоянным дополнением к вашему дому или чем-то, что можно перемещать. Те, у кого мало места, захотят переместить свой бар в угол или даже свернуть его, чтобы освободить место, когда он не используется, особенно если комната используется не для развлечений.

Если постройка вашего домашнего бара является частью проекта по созданию нового пространства для развлечений, например, отделка подвала или добавление патио к вашему заднему двору, то вы можете проявить более творческий подход к планам домашнего бара, потому что это не обязательно. переоборудовать в существующее пространство

Wet Bar vs. Dry Bar

Тем, кто хочет иметь барную стойку, нужно будет принять во внимание близость к водопроводу при выборе помещения. Мокрая барная стойка — это удобство наличия полностью функциональной раковины в зоне бара для опорожнения и ополаскивания стаканов.Это особенно удобно, если вы планируете делать много коктейлей за стойкой бара. Это также будет желанным дополнением, если вы развлекаетесь в помещении, которое не находится в непосредственной близости или на другом этаже от вашей кухни, или если вы строите бар на открытом воздухе.

Современный дизайн, однако, сделал классическую барную стойку немного устаревшей в некоторых аспектах, поскольку открытые кухни и жилые помещения облегчили людям доступ к своей кухонной раковине. Если вы не в настроении браться за проект сантехники, то барная стойка может стать идеальным вариантом для развлечения.Установка сухой раковины в бар дает вам возможность охлаждать напитки или временно избавляться от мусора.

Идеи дизайна домашнего бара

Вот несколько популярных концепций дизайна домашнего бара, если вам нужно вдохновение.

Бар в гостиной

Домашний бар станет желанным дополнением для тех, кто использует свою гостиную, большую комнату или семейную комнату для развлечения. От количества места будет зависеть размер и стиль добавляемой панели, но есть много вариантов.

Барная тележка или простые стеллажи — основной вариант для тех, у кого мало места или если вам нужно портативное решение. Установка винного шкафа или книжного шкафа обеспечит вам много места для хранения. Их также легко закрыть и заблокировать с помощью замка, когда вечеринка закончится, чтобы дети не подпускали к ним, когда мамы и папы нет рядом. Превращение старого предмета мебели в барную стойку может превратиться в забавный проект бара своими руками, одновременно давая вам интересный предмет для разговора.

Когда дело доходит до чего-то постоянного, можно построить простой линейный бар в стиле подиума с местом для нескольких стульев, что станет отличным местом для приготовления напитков во время общения.Вы можете добавить несколько стеллажей под барной стойкой или за ней, чтобы разместить там свои духи, миксеры и стеклянную посуду.

Подвальный бар

Подвал — идеальное место для постройки бара, потому что у вас есть целый этаж дома, с которым вы ничего не делаете. Можно даже создать специальное пространство для бара, даже если вы используете часть подвала для хранения вещей или у вас есть место для стирки.

Это может быть так же просто, как установить барную стойку и несколько стульев с кегератором или холодильником, или вы можете закончить свой подвальный бар своими руками с изолированными стенами и полом, чтобы создать место для отдыха и наслаждения напитками.Думайте о недостроенном подвале как о чистом холсте, на котором вы можете использовать свое воображение, чтобы создать идеальный домашний бар из (под) земли.

Гараж-бар

Зачем использовать гараж для парковки автомобиля или хранения газонокосилки, если вы можете использовать его как место, чтобы выпить с друзьями! Бар в гараже похож по концепции на бар в подвале или человеческую пещеру, но у него есть несколько особенностей, которые делают его уникальным. Во-первых, это дает вам место для развлечений без необходимости приглашать людей в свой дом.Кроме того, если ваш гараж полностью отделен от вашего жилища, вы можете создавать немного больше шума, чем внутри вашего дома, когда у вас есть дети или кто-то еще, пытающиеся заснуть или не желающие общаться.

Обставить его легче, чем бар в подвале, потому что вам не придется носить что-либо (оборудование, холодильник, бочонок и т. Д.) Вниз по лестнице. Вдобавок ко всему, это довольно крутое чувство — открыть дверь гаража и увидеть потрясающий бар прямо перед собой.

Паб Сарай

Сарай-паб (или She Shed / He Shed) стал мужской пещерой современности, поскольку эта концепция распространилась из США.К. в США. Вместо того, чтобы тусоваться в подвале или гараже, в пабе можно посидеть на улице, наслаждаясь несколькими пинтами или напитками с друзьями.

В зависимости от ваших настроек вы можете построить паб с местом для сидения внутри или попросить гостей сидеть снаружи и получать напитки из внутреннего бара.

Бар на открытом воздухе / Бар в патио

Нет ничего лучше, чем насладиться напитком на свежем воздухе, поэтому это отличное место для создания бара. Когда дело доходит до уличных баров, у вас есть широкий выбор вариантов, независимо от того, строите ли вы что-то постоянное или переносное, которое можно ставить весной и летом, а затем снимать, когда становится холодно.

Оживите патио на заднем дворе, террасу или бассейн, добавив бар для смешивания и подачи напитков. Вы можете сделать его таким же простым, как сухой бар с ведром для льда, набор миксеров и спиртных напитков, коктейльные бокалы и холодильник, наполненный пивом и газировкой, или полноценный бар во внутреннем дворике с кегератором, холодильником для хранения ледяных напитков и местом для гриля на заднем дворе.

При строительстве уличного бара обязательно используйте материалы и приспособления, которые предназначены для воздействия на элементы.Сюда входят поручни для ног с водонепроницаемым покрытием, которое не ржавеет, и наружные кегераторы, которые не ломаются под воздействием влаги.

Свадебный бар «сделай сам» — отличный пример временного решения для бара на открытом воздухе, где можно подавать разливное пиво, вино или разливные коктейли. Этот переносной бар идеально подходит для любого мероприятия на открытом воздухе.

Тики Бар

Если вы придерживаетесь тропического образа жизни или просто поклонник тропических напитков в стиле тики, возможно, вам захочется создать райский остров.Вы можете приобрести один из множества готовых тики-баров, доступных в различных магазинах, или построить свой собственный. Хотите ли вы построить его полностью из бамбука или использовать простую древесину и добавить бамбуковый фасад с соломенной крышей, уровень детализации и аутентичность зависит от вас. Обязательно снабдите его большим количеством кружек тики, барных инструментов в стиле тики и ингредиентов для коктейлей тики.


Шаг 2: Макет и дизайн

Завершение макета и дизайна вашего домашнего бара — это то, что становится захватывающим, и ваше видение начинает объединяться.Выполнение этой важной части процесса планирования поможет вам определить, какой размер барной стойки может вместить ваше пространство, какой тип барной мебели и холодильного оборудования для пива вам понадобится, а также время и ресурсы, которые вам понадобятся, чтобы воплотить мечту в реальность.

Измерение и планирование

Более важным, чем то, что вы хотите, является то, что вы действительно можете получить. Определите возможные ограничения и препятствия в вашем доме, особенно в комнате, где вы будете строить домашний бар.

Факторы, которые следует учитывать:

  • Высота потолка
  • Ширина дверного проема и лестницы
  • Расположение отстойника
  • Электрические розетки
  • Подключение кабельного телевидения или наличие Wi-Fi
  • Доступ к водопроводу
Как разработать план домашнего бара

Придумывая дизайн руля, имейте в виду, что средний домашний гриф имеет высоту 42 дюйма и глубину 24 дюйма. Конечно, вы можете настроить размер панели в соответствии с доступной областью и вашими предпочтениями.Просто помните, что большинство барных стульев имеют высоту 30 дюймов, поэтому ваша барная стойка не должна быть намного ниже 42 дюймов, чтобы вашим гостям было удобно сидеть.

При выборе длины перекладины учитывайте удобство и доступность. Как правило, вам нужно около 2 футов между барными стульями, чтобы было достаточно места для перемещения внутри и вокруг стульев. Большинство стандартных конструкций домашних баров имеют длину не менее 6 футов, чтобы разместить три барных стула, или барную стойку 8 футов, которая дает вам место для четырех стульев.

Вы также захотите подумать о форме, которой вы хотите, чтобы ваш батончик был. Можно рассмотреть несколько вариантов, в том числе L-образную, подковообразную или прямую перекладину.

Планировка План этажа

Если вы начинаете свой проект на участке с бетонным полом, будет разумно и просто очертить план на полу, где будет мелом планка. Если вы работаете на участке с готовым полом, все равно важно сделать его контур — вы захотите использовать веревку или малярную ленту, чтобы защитить свой пол.

Помните, что ваша планка будет трехмерной. Контуры на полу визуально не будут занимать столько места, как ваша готовая планка, если учесть высоту.


Шаг 3. Выберите элементы дизайна и материалы для бара

Перед тем, как вы начнете строить, есть еще несколько вещей, которые нужно добавить, чтобы завершить внешний вид вашего домашнего бара. Построение задней перекладины или установка карниза для перекладины и опоры для ног может придать вашей домашней стойке более аутентичный вид и ощущение, а также обеспечить дополнительное пространство для хранения или комфорт.

Мы предлагаем вам начать процесс планирования с посещения ваших любимых таверн и / или ресторанов и внимательно (трезво) отметить, что вам нравится в баре.

Обращайте пристальное внимание на понравившиеся элементы. Например: Вам нравится большое стеклянное зеркало за барной стойкой? Какие стулья и поручни подходят вашему стилю? Обратите особое внимание на структуру бара — как он был сделан и из чего сделан. Сделайте снимок на телефон, чтобы использовать его позже — фотографии всегда помогут!

Элементы дизайна для примечания:

  • Внешний вид
  • Поверхности стержня
  • Стулья барные
  • Плотницкие работы
  • Стили систем разливного пива (включая пивные башни, ручки кранов)
  • Поручни для ног
  • Барное оформление, как вывески
Багет

Карниз для бара или ограждение для бара Chicago придаст внешнему виду вашей барной стойки законченный, профессиональный вид, а также предоставит вашим гостям место, где они могут удобно расположить руки, наслаждаясь напитком.Поручни также могут предотвратить попадание жидкости или очков через край стойки на пол внизу.

Ознакомьтесь с нашей публикацией о том, как установить профилированные направляющие, чтобы узнать больше.

Рельс для ног

Установка перекладины для ног в домашний бар добавляет нотку стиля и класса, предоставляя вашим гостям место для отдыха ног, когда они сидят или стоят. Комплекты направляющих для перекладины KegWorks содержат все необходимое для установки прямого участка направляющей для руля.Для стержней с угловым расположением можно использовать угловой фитинг для соединения участков направляющей стержня вокруг угла. Воспользуйтесь нашим руководством по проектированию и установке опор для ног перекладины, чтобы узнать больше о том, как добавить перекладину на перекладину.

Задняя дуга и стеллажи

Для тех, у кого есть дополнительное пространство, добавление полностью спинки придаст вашему домашнему бару профессиональный вид, как ваше любимое коммерческое заведение. Он предоставляет вам место для приготовления напитков, а также стеллажи для бутылок и стеклянной посуды, а также возможность добавления шкафов для хранения или охлаждения на задней панели.Размещение полок для бутылок со спиртными напитками вдоль задней панели даст вам дополнительное место для хранения бутылок и возможность продемонстрировать свою коллекцию элитных спиртных напитков.

В дополнение к полкам, которые вы строите под своим баром, добавление полок к стене позади бара или рядом с ним даст вам возможность хранить и выставлять бутылки с алкогольными напитками или стаканы без необходимости тратить дополнительное время и / или деньги на создание полного бара. задняя планка.


Шаг 4. Учет устройств в дизайне бара

На этапах планирования вам также необходимо будет принять во внимание любые приборы или приспособления, которые будут размещены за барной стойкой или под ней, в частности, раковины и холодильные агрегаты.

Барные холодильники и кегераторы

Барный холодильник просто необходим в любом домашнем баре, так что вам не придется бегать туда-сюда на кухню, когда кому-то нужно выпить. Они являются идеальным вариантом для охлаждения и хранения напитков и миксеров в бутылках или банках. Большие любители вина могут также захотеть установить отдельный винный холодильник для своих любимых бутылок. Ваши точные потребности в охлаждении будут зависеть от того, какие напитки вы планируете подавать чаще всего и сколько вы хотите держать под рукой.

Установка кегератора дает вам возможность подавать разливное пиво на разлив, так что это разумный вариант для любого любителя пива. Покупка пива в кегах — более экономичный вариант для покупки пива с течением времени, а наличие кегератора добавляет немного «вау-фактора» вашему домашнему бару, что, возможно, заставит ваших друзей прийти еще больше. Даже если вы не любитель пива, вы можете установить разливную систему, которая наливает вино в кеги или порционные коктейли, чтобы наполнить ваши бокалы.

При выборе кегератора для домашнего бара обязательно приобретите кегератор под стойкой.Этот тип кегератора разработан для установки в замкнутом пространстве, поскольку он может правильно вытеснять теплый воздух из холодильной установки. Отдельно стоящие кегераторы выпускают воздух из задней части устройства, который может попасть в ловушку без надлежащей вентиляции позади него. Это значительно сокращает срок службы вашего кегератора. Узнайте больше, посмотрев наше видео о том, как настроить кегератор.

Для установки встроенного кегератора вам необходимо вырезать отверстие в верхней части штанги для вытяжной башни, достаточно большое, чтобы пропустить линии тяги от кегератора до вытяжной башни, а также четыре отверстия для крепежных винтов. закрепите тягловую башню на месте.Этот процесс может быть сложным в зависимости от поверхности вашей барной стойки, поскольку гранит и мрамор могут треснуть при сверлении. Если вы пользуетесь услугами профессионала для установки верхней части перекладины, узнайте, могут ли они просверлить отверстия, необходимые для вашей башни, заранее.

Вам нужно закрыть зазор между верхней частью кегератора и верхней частью барной стойки, чтобы свести к минимуму любые потери холодного воздуха и снизить вероятность того, что ваше пиво подвергнется воздействию теплого воздуха. Использование трубок из ПВХ или трубок для прокладки линий тяги к градирне может помочь закрыть этот зазор.Обязательно изолируйте трубки, чтобы шланги оставались холодными, а пиво — охлажденным, когда оно течет от кегератора к крану, чтобы предотвратить пенообразование.

Раковина для бара

Раковины обычно помещают под переднюю планку, но нередко ставят их в заднюю планку. Расположение существующей сантехники может сыграть роль в том, где вы решите построить бар или установить раковину и водоотвод. От простых неглубоких ручных мойок с одной чашей до стандартных барных мойок (с ножками, до трех чаш и сливной доской) у вас будет множество вариантов выбора мойки, которая наилучшим образом соответствует вашему пространству, потребностям и дизайну.

Льдогенераторы

Встроенный льдогенератор или льдогенератор может считаться роскошью для некоторых владельцев домашних баров, но если вы используете изрядное количество льда, это может сэкономить вам много времени, хлопот и денег в долгосрочной перспективе. Подумайте, сколько развлечений вы планируете делать, близость к ближайшему источнику льда и сколько денег вы обычно тратите на упакованный лед, когда решаете добавить льдогенератор в свой бар.


Шаг 5. Выберите вариант постройки домашнего бара «сделай сам» по сравнению с наймом подрядчика

При установке домашнего бара у вас изначально есть три основных варианта.Вы можете приобрести и установить домашнюю балку, готовую к сборке (RTA), построить ее самостоятельно или нанять подрядчика, который выполнит индивидуальную работу за вас.

Правильный вариант для вас зависит от количества свободного времени, которое у вас есть, насколько вы удобны, размера вашего бюджета и временных рамок, в которые вы хотите завершить проект. Если вы идете по пути «сделай сам», подумайте, сколько у вас способных друзей, которые могут быть готовы помочь (в обмен на открытое приглашение в ваш готовый домашний бар), а также другие важные факторы, такие как доступ к инструментам и материалам.

Наем подрядчика

Для больших или сложных проектов вам, вероятно, захочется серьезно подумать о найме генерального подрядчика. Домашний бар многогранен и может потребовать опыта нескольких мастеров. Подрядчик возьмет на себя все сантехнические, электрические, столярные работы, разрешения (при необходимости) и очистку. Подрядчик также может работать с вами над дизайном, и он предупредит вас о любых потенциальных проблемах и / или проблемах. Скорее всего, они сделают работу быстро, с минимальным стрессом с вашей стороны.

Прежде чем начать, получите несколько оценок. Как правило, они бесплатны, и в конечном итоге у вас будет больше возможностей для торга по цене, если вы это сделаете.

Составьте свой список желаний в письменной форме, чтобы ни вы, ни подрядчик ничего не упустили. Прислушайтесь к совету сверху, нарисуйте свои идеи и планы и тоже приготовьте их.

Как только вы получите свои оценки, внимательно прочтите их! Хорошая оценка будет включать контракт, разбивку цен, общую стоимость и условия оплаты.Прежде чем выбрать подходящего подрядчика для работы, убедитесь, что в смету включены все элементы, которые вы хотите разместить в баре.

После выбора подрядчика не забудьте обсудить график завершения. Попросите подрядчика указать эту дату в контракте вместе с оговоркой о штрафных санкциях, если они ее не соблюдают. Это сделают самые авторитетные подрядчики. Остерегайтесь парня, у которого одновременно работает шесть рабочих мест! Вы хотите, чтобы ваш подрядчик появлялся каждый день и выполнял свою работу.

Целесообразно приобрести все холодильные агрегаты, раковины и крупногабаритные предметы, которые вам понадобятся для вашего бара, до того, как ваш подрядчик начнет работу над вашим проектом! Не позволяйте подрядчику угадывать размеры — все вещи должны быть у вас дома.Это избавит от неприятных сюрпризов и значительно снизит вероятность ошибок.

Создайте бар самостоятельно

Если вы готовы принять вызов, создание собственного бара может быть очень полезным занятием! Если у вас есть хорошие помощники или друзья, которые, возможно, захотят поработать за пивом, ваш проект домашнего бара может быть чертовски хорошим временем.

Ознакомьтесь с некоторыми советами по созданию бара из реальной жизни, извлеченными из опыта:

  • Стань бойскаутом и будь готов! Получите все необходимое, прежде чем сломать молотки.Вы должны спланировать, измерить, а затем построить.
  • Всегда иметь под рукой дополнительные материалы. Ошибки и сюрпризы случаются, и когда они случаются, наличие дополнительных деталей и деталей может сэкономить много головной боли.
  • Не управляйте одними долларами. Не выходить за рамки бюджета, но не менее важно и качество! Недорогие компоненты не всегда служат долго, и когда вам нужно их починить или заменить, вы теряете драгоценное время, которое можно было бы потратить на отдых в баре.
  • Если вы заручаетесь помощью друзей, попросите их проверить ваши рисунки. Получите все на одной странице. Шедевр, о котором вы мечтаете, может отличаться от бара мечты вашего приятеля, поэтому убедитесь, что он знает, что его ждет.
  • «Чем больше, тем лучше» может показаться хорошей философией, но на самом деле одного или двух помощников в любой момент времени вполне достаточно. Чем больше людей будет вам помогать одновременно, тем больше вероятность, что ваш проект превратится из достижения успеха в социальное мероприятие.Вы и ваши друзья можете потусоваться после того, как бар будет построен!
  • Если у вас есть рабочая станция, расположенная в другом месте, имейте в виду, что вам нужно будет иметь возможность перенести каждый кусок бара из вашего магазина в настоящую барную комнату. Нет ничего хуже, чем собрать что-то вместе, только чтобы понять, что это не влезет в дверной проем.
  • Не открывайте слишком много пива, пока не закончите работу в течение дня, особенно если вы пользуетесь электроинструментом.

Обустройство домашнего бара

Следующим шагом после постройки домашнего бара будет наполнение его необходимыми принадлежностями и добавление последних штрихов к декору вашей новой штаб-квартиры, чтобы выпить несколько напитков.Точно так же, как наличие правильных материалов и инструментов было важно для создания вашего бара, наличие подходящих инструментов для питья является ключом к любому правильному домашнему бару.

Принадлежности и принадлежности для домашнего бара

Поддержание чистоты и порядка в баре не только позволит создать более красивую зону, чтобы произвести впечатление на ваших гостей, но и значительно упростить приготовление напитков, потому что вы знаете, где все находится. Вы захотите добавить некоторые из следующих принадлежностей для бара, чтобы поддерживать в нем порядок:

Запаситесь своим баром

Самой важной частью вашего блюда будет, конечно же, выпивка! Вы захотите наполнить свой бар большим количеством ваших любимых напитков, так как вы будете человеком, проводящим в нем больше всего времени, но мы составили список предметов первой необходимости в домашнем баре, когда придет время пригласить друзей и семью. несколько напитков.

Персонализируйте свой бар

Украшение комнаты или пространства, где построен ваш новый домашний бар, завершит внешний вид вашего проекта. В каждом хорошем баре есть несколько юмористических табличек на стене, зеркало в баре с логотипом вашего любимого пива или напитка или неоновые / световые вывески. Если вы планируете использовать барную стойку для просмотра спортивных мероприятий или фильмов, вам просто необходимо иметь телевизор или домашний кинотеатр.

Классическое освещение бара, включая потолочные подвесные лампы или бильярдные лампы, дает вам несколько вариантов освещения вашего пространства в отличие от традиционного освещения комнаты.

Когда проект вашего домашнего бара будет завершен и полностью укомплектован, вы можете расслабиться с хорошим напитком и насладиться плодами своего труда. Все, что осталось сделать, — это пригласить друзей в какую-нибудь компанию, чтобы они могли восхищаться проделанной вами работой.

Установка и регулировка пружин кручения гаражных ворот

Эта статья любезно предоставлена ​​Clopay Doors

Мы сердечно благодарим
Clopay
Компании за разрешение перепечатать эту слегка измененную инструкцию по
установка рессор кручения.Очевидно, что эти инструкции созданы
специально для собственных дверей. Но если у вас есть другой бренд и
у вас нет доступа к оригинальным инструкциям, вы можете найти эту информацию
полезен как общая информация или как общий справочник по вопросам регулировки и безопасности. NH

Пожалуйста, внимательно прочтите и поймите эти инструкции, прежде чем продолжить
с установкой торсионных пружин. Внимательно следуйте этим инструкциям, чтобы
Избегайте травм или повреждения имущества.

Важная информация по технике безопасности

Торсионные пружины могут быть очень опасны, если они
неправильно установлен или с ненадлежащим обращением. Не пытайтесь установить их самостоятельно
кроме случаев, когда 1) у вас есть подходящие инструменты и разумные механические способности, или
опыт и 2) вы очень внимательно следуете этим Инструкциям.

Материалы, необходимые для установки торсионной пружины:

1. Два торцевых ключа 9/16 «
2. Торцевой ключ 7/16″
3. Два длинных холоднокатаных цельностальных стальных стержня диаметром 1/2 дюйма и длиной 18 дюймов (ПРИМЕЧАНИЕ:
Намоточные шины можно приобрести в большинстве хозяйственных магазинов)
4.Клещи для фиксации
5. Подушка для деревянных анкеров

Шаг 1 — Подготовка дверной коробки

Важно, чтобы узел пружины кручения был
прочно и надежно крепится к каркасу гаража.

Конфигурация деревянных косяков 2 «x 6» см. На рисунке TOR-1.

Важно : Деревянная анкерная опора должна быть из класса 2 или выше.
южная желтая сосна (также известная как южная сосна или желтая сосна). Другой
допустимыми породами древесины для этого применения являются бук, береза, гикори и
дуб.В древесине не должно быть трещин и трещин. Не используйте древесину с маркировкой
ель сосна пихта (или SPF).

Каждый боковой откос и центральная анкерная опора должны выступать на 12 дюймов выше верха
проем для горизонтальной направляющей радиусом 12 дюймов и на 15 дюймов выше верха проема
для горизонтального пути радиусом 15 дюймов.

Деревянная анкерная опора должна быть прикреплена к каркасу гаража не менее чем с
четыре длинных винта 3/8 «x 4» для деревянных рам или четыре длинных гильзы 3/8 «x 4»
анкеры для бетонных каркасов.(по одному в каждом углу). Четыре застежки должны быть
устанавливается не ближе 1-1 / 2 дюйма от сторон и концов анкерной подушки.
Эти крепления необходимо врезать в каркас гаража, а не в гипсокартон.
или листовой камень. Деревянная анкерная подушка и крепеж не входят в комплект. Не использовать
гвозди.

ПРИМЕЧАНИЕ : Деревянная анкерная опора может быть смещена относительно ширины проема на большее расстояние.
до 10 дюймов в любом направлении.


Щелкните ЗДЕСЬ, чтобы увеличить версию приведенного выше рисунка для печати (TOR-2)

Шаг 2 — Установите торсионные пружины на пружинную трубку

Надежно зафиксируйте дверцу в нижнем положении, используя
дверной замок или плоскогубцы.Это необходимо сделать, чтобы дверь не
преждевременное открытие, которое может привести к травме.

ПРИМЕЧАНИЕ. На шаге 4 вам понадобится помощник. Если в вашем гараже только один въезд,
убедитесь, что вы, помощник и необходимые вам инструменты находятся внутри, прежде чем запирать
дверь. Ваша дверь будет иметь одну или две торсионные пружины. Каждое кручение
Пружина состоит из витков пружины, неподвижного конуса и конуса намотки (РИС.
ТОР-2). Пружинные витки имеют цветовую кодировку в зависимости от размера пружины и
обмоточный конус имеет отдельную цветовую маркировку: красный или черный.Цвет на
обмоточный конус помогает определить, с какой стороны двери должна быть установлена ​​пружина.
использовал.

Торсионные пружины витого конуса черного цвета используются с правой стороны двери.
и торсионные пружины с обмоточным конусом красного цвета используются с левой стороны двери, когда
осматривая дверь изнутри, смотрящую наружу. Несоблюдение торсиона
пружины с правильной стороны приведут к неправильной работе вашей двери и
может привести к серьезным травмам.
(ПРИМЕЧАНИЕ. Если у вас низкий запас по высоте, эти
инструкции НЕ ПРИМЕНЯЮТСЯ.См. Дополнительные инструкции по низкому потолку.)

Надеть торсионные пружины на трубку пружины, красный заводной конус на
левый конец , нейлоновый центральный подшипник, центральная опорная пластина и
черный
наматывающий конус торсионная пружина на правом конце (РИС. TOR-3).
Далее идут кабельные барабаны, красный барабан слева, черный барабан на
право. Установочные винты на барабанах обращены к пружинам.

Шаг 3 — Прикрепите монтажные пластины к раме гаражных ворот

Закрепите нижнюю часть концевой опорной пластины к горизонтальному уголку с помощью (2)
Длинные болты с шестигранной головкой 3/8 «x 3/4» и шестигранные гайки.Нижняя часть концевого подшипника
пластина обозначена двумя параллельными рядами с двумя прорезями. Обязательно используйте
два нижних паза для горизонтальной направляющей радиусом 12 дюймов и два верхних паза
для горизонтальной направляющей радиусом 15 дюймов. При правильной установке торсионная трубка находится в горизонтальном положении
и прямой (РИС. TOR-4A).

Перед установкой каких-либо стопорных винтов важно просверлить пилотные отверстия диаметром 3/16 дюйма.
где должны быть прикреплены стяжные винты. Закрепите стеновой фланец на конце
опорная плита к деревянному косяку с помощью (1) длинного винта с растяжкой 5/16 «x 1-5 / 8».Сверлить
Пилотные отверстия диаметром 3/16 дюйма, в которые должны быть установлены стягивающие винты. На радиусе 12 дюймов по горизонтали
направляющей, каждая концевая опорная плита также должна быть прикреплена кареткой 3/8 «x 3/4»
болты и гайки 3/8 «(РИС. ТОР-4).

Шаг 4 — Присоедините собранные торсионные пружины к монтажным пластинам

С помощником поднимите трубку торсионной пружины в сборе и сдвиньте.
концы трубки в подшипник на концевых опорных пластинах. С трубкой
выровняйте, установите центральную опорную пластину на центральную анкерную подушку, используя (2) 5/16 «x
Винты с красной оболочкой, длинные шнуры 1-5 / 8 дюймов.

ПРИМЕЧАНИЕ: Крепежные детали с красной головкой должны быть установлены для крепления
центральная опорная плита, чтобы указать, что эта деталь будет испытывать чрезмерное напряжение один раз
пружина заведена (фиг. ТОР-5).

Перед установкой центральной опорной плиты просверлите (2) направляющих отверстия 3/16 дюйма для
лаг винты. Эти пилотные отверстия должны быть не ближе 1-1 / 2 дюйма от сторон и
концы деревянной анкерной подушки. Центральная опорная плита выдерживает значительные
противодействующий момент пружин. Эту деревянную анкерную подушку необходимо установить на
каркас гаража как заявлено в Step 1 .

Шаг 5 — Установите тросы торсионных пружин

Кабель, прикрепленный к каждому нижнему кронштейну, проходит между
валы стеновые и роликовые к кабельному барабану. Этот кабель вставляется в прорезь на
кабельный барабан. Поворачивая тросовый барабан и плотно сдвигая его до конца
несущая пластина устраняет провисание кабеля. Убедитесь, что кабель следует
канавки в кабельном барабане.
Установочные винты на кабельном барабане должны быть
затягивается накидным гаечным ключом на 3/8 дюйма, удерживая кабель в натянутом состоянии.Клещи с фиксатором
закрепленный на трубе пружины кручения, поддерживает натяжение кабеля (РИС. TOR-2).
Эту процедуру нужно повторить с противоположной стороны.

Шаг 6 — Отрегулируйте торсионную пружину с помощью стержней намотки

Проверьте, есть ли прямая линия по длине пружины (пружин). Если нет
линия присутствует, нарисуйте ее мелом. Это будет использоваться для обозначения
количество оборотов пружины (ей). После установки двух намоточных стержней все
пути в заводной конус, намотайте пружины на 1/4 оборота вверх
направление, как показано на фиг.ТОР-5. Количество витков указано в таблице на
ИНЖИР. ТОР-2. Хвостовая часть витка торсионной пружины указывает в направлении, в котором
пружина заведена (фиг. ТОР-5А).

НИКОГДА не используйте отвертки или другие заменители
обмоточные стержни! Встаньте сбоку от решеток. Убедитесь, что стержни вставлены до упора
в отверстие.

Закрепите каждую пружину установочными винтами на конусе завода. ( Осторожно :
Установочные винты следует повернуть от 3/4 до одного полного оборота после того, как они
контакт с трубкой.) На дверях с двумя торсионными пружинами каждая торсионная пружина
должно быть намотано одинаковое количество витков. Снимите зажимные клещи.

Шаг 7 — Тщательно проверьте работу двери

Откройте дверь, медленно поднимите дверь и подперните ее примерно наполовину.

Это первый раз, когда открывается новая дверь.
Если гусеницы не выровнены правильно или задние подвески не прочны
хватит, дверь может упасть. Действуйте медленно и осторожно.

Убедитесь, что горизонтальные направляющие параллельны каждой стороне
дверь.Убедитесь, что все стяжные винты надежно затянуты. С дверью около
наполовину открыты, убедитесь, что ролики больше не выходят из верхних кронштейнов.
чем примерно 1/2 дюйма. Если необходима регулировка подвески задней гусеницы,
дверь должна быть заблокирована в закрытом положении, потому что вес двери
поддерживается задними подвесками.

ПРИМЕЧАНИЕ : Если торсионные пружины не увеличиваются в напряжении, как 1/4
к пружинам добавлены витки, значит у вас наверняка торсионные пружины
наоборот.(См. , шаг 2 .)

Шаг 8 — Окончательная регулировка, при необходимости

Для регулировки натяжения торсионной пружины дверь заблокирована в нижнем положении.
С зажимными плоскогубцами на торсионной трубе намоточные стержни используются для намотки
пружины более тугие, чтобы увеличить натяжение. Напряжение снижается за счет удаления витков.
При использовании двух пружин обе стороны должны быть отрегулированы одинаково. Корректировки
следует делать с шагом 1/4 оборота.

НИКОГДА не регулируйте центральную опорную пластину или красную головку.
застежки после заводки пружин.Будьте готовы справиться с сильной силой, когда
снижение напряжения на торсионной пружине. Используйте только моталки и стойте
боковая сторона.

Реставрация старинных гаражных раздвижных дверей | инструкции

Ослабьте старые оконные рамы, используя кошачью лапу и молоток, чтобы удалить гвозди.

С помощью молотка и монтировки постучите по деталям рамы и подденьте их (Изображение 1), затем осторожно выньте рамы. Если древесина, окружающая рамы, непрочная, может потребоваться временная опора.Просто прикрутите к двери 2×2 ширины двери, прежде чем снимать рамы (Изображение 2). Эту временную опору необходимо будет удалить после переустановки новых рамок.

Осторожно снимите стекло и отложите его в надежном месте.

Переверните двери, чтобы работать с другой стороны.

Примечание. Гаражные ворота тяжелые, поэтому на этом этапе вам понадобится помощь.

Если есть выступ вокруг существующего отверстия для рамы, обрежьте его заподлицо с помощью лобзика (Изображение 3).Повторите процесс для каждой оконной рамы.

Отмерьте проем и проденьте древесину до нужной ширины с помощью настольной пилы.

Также, используя настольную пилу, вырежьте шпунт в дереве. Это L-образный канал, на который будет опираться стекло.

С помощью торцовочной пилы отрежьте рамы до мерной длины. Стиль оконной рамы, который хотят домовладельцы, требует планки мунтин.

Restoration Lexicon: Мунтин — это горизонтальная или вертикальная перемычка, которая разделяет створчатую раму на меньшие оконные проемы.Чтобы планка для мантина прилегала заподлицо с верхней и нижней рамой, сделайте углубление на концах паза (Изображение 4). Это не сквозной пропил торцовочной пилой. Используя стамеску и молоток, удалите вмятину. Повторите этот процесс также для боковых косяков оконной рамы.

Чтобы прикрепить оконные рамы, используйте полиуретановый клей, чтобы скрепить стыки. Сначала слегка смочите края каждой рамы и добавьте небольшое количество полиуретанового клея на каждый конец.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
