Как установить и подключить биметаллический радиатор отопления

Установка биметаллических радиаторов покажется сложной человеку, незнакомому с трубопроводными фитингами и разводными ключами. В случаяе, когда требуется просто заменить старую чугунину на биметалл без переваривания отводов, можно попробовать сделать все это своими руками.

Как сделать это квалифицированно и красиво, вы можете узнать, ознакомившись с приведенным ниже материалом.

Оглавление материала:

1. Конструктивные особенности биметаллических радиаторов
2. Как правильно рассчитать количество секций?
3. Инструменты для монтажа и арматура
4. Схемы и варианты установки
5. Этапы монтажа
6. Какой теплоноситель подходит для биметаллических радиаторов?
7. Можно ли нарастить биметаллические радиаторы?
8. Распространенные проблемы — почему не греют биметаллические радиаторы?

Конструктивные особенности биметаллических радиаторов

Эти красивые отопительные приборы появились в обиходе одновременно с понятием евроремонта. Соединяя в себе достоинства стали и алюминия, они отличаются большим запасом прочности, выдерживают до 40 атм давления и в разы превосходят стальные и чугунные радиаторы по теплоотдаче.

Внутренние магистрали циркуляции теплоносителя у них из стали, а ребристая рубашка, передающая тепло в помещение из окрашенного порошковой краской алюминия. Поэтому они долговечны, удобны в монтаже и красивы.

Особенно популярны секционные приборы, с ниппельным соединением секций, удобные тем, что количество секций можно привести в соответствие с вашими потребностями.

Как правильно рассчитать количество секций?

Самая известная формула для расчета необходимого числа ребер:

K = S * (100/R)

В ней:

1. S – площадь комнаты;
2. Тепловая R – мощность секции;
3. K – число ребер.

К примеру, в помещении площадью 22 метра, по этой формуле потребуется 12-секционный радиатор, с тепловой мощностью одной секции 175 Вт.

Некоторые считают проще, исходя из расчета одной такой секции, на два м.кв. Формулы можно применять для помещений, с высотой меньше трех метров.

В отдельных случаях при расчетах применяются поправочные коэффициенты:

• Для угловых комнат умножают количество секций на 1,2;
• Если комната остеклена энергосберегающими стеклопакетами, применяют такой же понижающий коэффициент;
• В комнатах с несколькими окнами, радиаторы ставят под каждым окном, разделяя общую потребность в секциях на количество окон.

Инструменты для монтажа и арматура

Для качественной сборки и установки секционного радиатора потребуются следующие материалы и арматура:

• Определенное расчетом количество секций;
• Четыре проходные пробки, с резьбовым отверстием на 3/4 дюйма. Они могут быть с правой или левой резьбой в зависимости от способа врезки и положения радиатора относительно отопительного стояка;
• Кран Маевского и заглушка;
• Регулировочные краны на 3/4 дюйма;
• Две «американки», как называют мастера паковочные резьбовые переходы, такого же диаметра;
• Сантехнический лен и герметик, для резьбовых соединений;
• Крепежные кронштейны с дюбелями.

Необходимо подготовить специальный инструмент:

• Ниппельный ключ, соответствующей конфигурации;
• Набор разводных и рожковых ключей;
• Зажимные универсальные клещи;
• Уровень и рулетка;
• Перфоратор.

Схемы и варианты установки

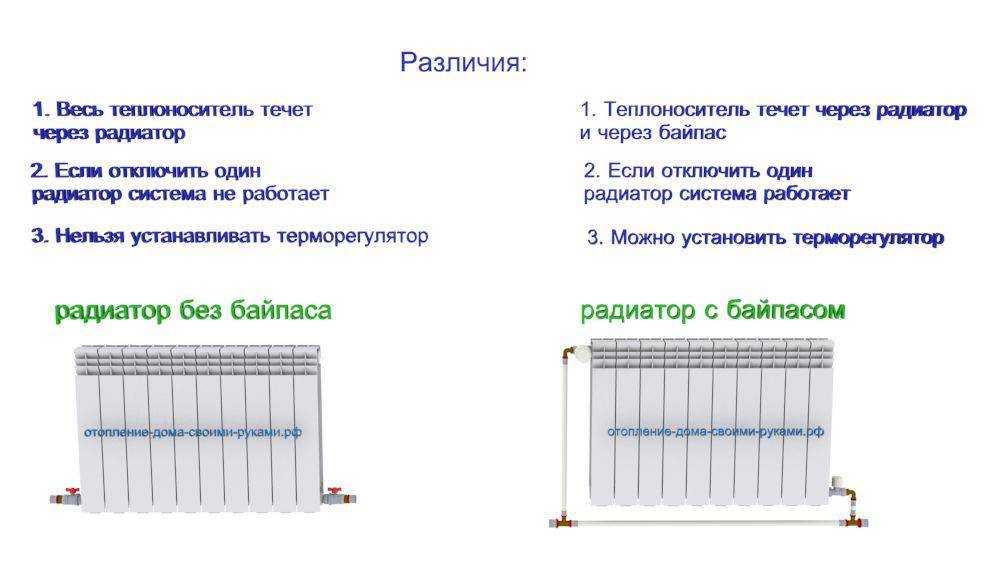

Варианты установки биметаллических радиаторов не отличаются от любых других. Наиболее популярные схемы подключения:

• Боковое подключение выбирают для стояковой системы отопления, используемой в многоэтажных домах. Обычно отвод с подающего стояка соединяется с верхом радиатора, а обратка принимает теплоноситель снизу;
• В частных, одно и двух-этажных домах получила распространение горизонтальная система разводки труб отопления, называемая “Ленинградской”. Согласно ей можно вводить подачу в верхнюю пробку радиатора, а выводить из нижней, диаметрально противоположной. Этот способ установки наиболее оптимален с точки зрения циркуляции теплоносителя через регистры;
• В качестве варианта Ленинградской системы допускается производить подачу и выход теплоносителя в нижние пробки радиаторов.

Этапы монтажа

Установку и подключение биметаллической батареи можно разбить на четыре этапа:

• Начинать следует со сборки батареи. Ниппеля с прокладками чуть наживляют в резьбах осевых отверстий одной блок секции и приставляют к ним еще одну секцию или блок из нескольких. У ниппеля с каждой стороны своя резьба. Поэтому, когда мы начинаем крутить его ниппельным ключом, он плотно стягивает секции, а прокладка герметизирует стык;
• Затем производим укрупненную сборку фитингов. В проходные гайки, две левых и две правых, пакуем заглушку, кран Маевского, и резьбы американок. Герметизация заглушки и крана Маевского обеспечивается уплотнительными резиновыми кольцами. Американка пакуется на сантехнический лен, увлажненный олифой или герметиком;
• Установка оборудованных уплотнительными кольцами проходных гаек не вызывает затруднений. Нужно запомнить, что кран Маевского предназначен для спуска воздуха и обязательно располагается вверху. Расположение остальных фитингов зависит от схемы подключения;
• Чтобы подогнать батарею под существующие отводы, необходимо, подставив ее в рабочее положение, наметить место хотя бы одного кронштейна. Остальные размечаем с помощью линейки и уровня, перенося размеры с радиатора на стену. Кронштейны должны быть с резьбой и дюбелями. Тогда можно будет регулировать расстояние батареи от стены. Это делается поворотами кронштейна по, или против часовой стрелки.

Какой теплоноситель подходит для биметаллических радиаторов?

Внутренности у рассматриваемых приборов стальные и они пригодны для воды, но могут использоваться с любыми типами незамерзающих жидкостей, тосолов и антифризов, многие из которых способны защищать металл от коррозии.

Можно ли нарастить биметаллические радиаторы?

Удобно наращивать секции батареи при стояковой системе. Для этого:

• Выкручиваем проходные гайки с заглушкой и краном Маевского;
• Наживляем ниппеля с прокладками в открывшиеся отверстия;
• Приставляем дополнительный блок секций и орудуя ниппельным ключом. стягиваем секции в единую конструкцию;
• В случае с Ленинградской системой, придется снимать радиатор, скручивать секции на полу, а потом переваривать трубную подводку.

Распространенные проблемы, почему не греют биметаллические радиаторы?

У биметаллических приборов нет особенных причин не нагреваться. Но, всё-таки, в них перестает циркулировать теплоноситель:

• Они засоряются грязью, поступающей с теплотрассы недобросовестного поставщика тепла;
• В них скапливается воздух, что легко устраняется краном Маевского;
• Котельная не поддерживает требуемые параметры температуры и давления теплоносителя;
• На трубах накапливается накипь и ржавчина.

Беспроводные терморегуляторы для радиаторов отопления

Беспроводные электронные терморегуляторы для радиаторов отопления — удобство и комфорт управления температурой в вашем доме.

---

  Терморегулятор для радиатора отопления — это устройство, с помощью которого можно управлять температурой батарей отопления различных типов,  такими  как  биметаллические  радиаторы,  стальные радиаторы,  алюминиевые радиаторы и другие.  Наиболее  современными моделями являются  беспроводные  электронные  радиаторные  терморегуляторы.   Благодаря таким  моделям  терморегуляторов  возможно  осуществлять дистанционное  управление  отоплением,  что  обеспечивает  удобство  и  комфорт использования оборудования,  а также позволит Вам ощутить экономию затрат на энергоресурсах.

  Преимущества терморегуляторов с дистанционным управлением:

   имеют компактные размеры, благодаря чему их можно установить фактически в любом месте в доме, квартире или коммерческом помещении;

   не требуют прокладки проводов при подключении, соответственно, они не нарушают красоты и аккуратности существующего интерьера;

   подключение беспроводной термоголовки возможно выполнить самостоятельно всего за несколько минут.

  Принцип работы беспроводного электронного терморегулятора для радиатора отопления:

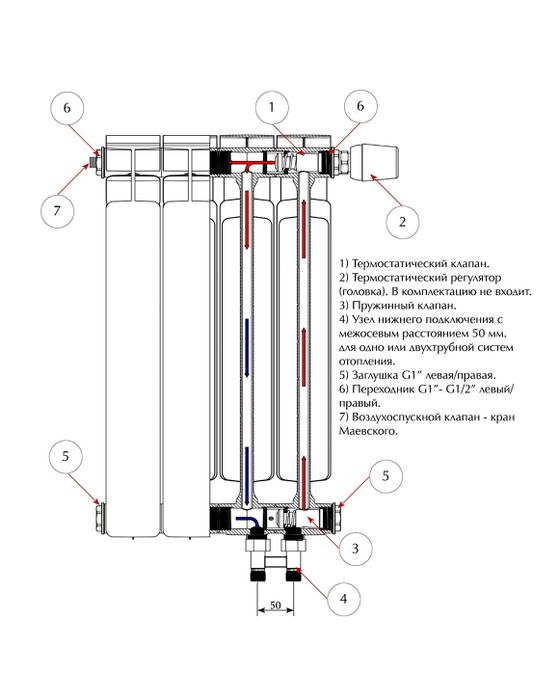

  Радиаторная  термоголовка  устанавливается  на  термостатический  вентиль  и  в  зависимости  от  запрограммированных настроек  регулирует поступление теплоносителя в радиатор отопления, тем самым управляя температурой в помещении. Настройка необходимых параметров работы беспроводной электронной термостатической головки занимает не более нескольких минут.

  Современные  беспроводные  терморегуляторы  для радиаторов отопления могут быть укомплектованы: GSM-модулем, Интернет-модулем, Wi-Fi-модулем.  Эти  устройства  являются  более  функциональными  и  удобными.  При  их  применении  пользователь  может  управлять параметрами работы  оборудования  со  своего  смартфона,  ПК  или  ноутбука,  имеющего  доступ к сети Интернет. Соответственно, можно регулировать режим функционирования фактически из любой точки мира. Для дистанционного управления терморегулятора необходимо только установить на гаджет специальное приложение и иметь доступ в интернет.

  Основные преимущества беспроводных термоголовок для радиаторов отопления:

   энергонезависимость — как правило, оборудование питается от батареек;

   настройки не сбиваются даже при отключении или сбое в центральной электросети;

   программирование  —  есть  возможность  установки  температуры на  каждый день  недели, возможность индивидуального программирования, а также различные заводские варианты настроек;

   отсутствует  необходимость регулировки температуры на приборе отопления,  можно задать нужный режим работы непосредственно на дисплее терморегулятора или с мобильного устройства;

   использование беспроводных регуляторов для радиаторов позволяет на 30 % и более сократить затраты на отопление и при этом поддерживать оптимальный микроклимат в доме.

  Все  эти  факты  позволяют  экономить  на  материалах  и  монтаже.  Использование  электронных  радиаторных  терморегуляторов продлевает срок службы отопительного оборудования, а также приводит к экономии затрат на энергоресурсах.

  Функции  программирования  позволяют  Вам настроить  беспроводной радиаторный  термостат для  отопления с необходимыми параметрами на нужный временной промежуток и наслаждаться комфортным микроклиматом в помещении.

  Купить  беспроводной  электронный  терморегулятор   для  радиатора  отопления,   узнать  цену  на  электронные  термоголовки  для  радиаторов отопления, а также приобрести любое другое оборудование для управления климатическими системами по выгодным ценам, возможно в интернет-магазинах Termogolovka-EC.ru и Salus-Controls24.ru.

  Если у Вас остались вопросы, звоните нам по телефону  +7 (495) 665-29-20 и мы ответим на все интересующие  Вас вопросы и поможем подобрать необходимое оборудование для Вашей системы отопления.

Механические и электрические термостаты

А термостат — это устройство для поддержания температуры системы в определенном диапазоне путем регулирования либо прямо или косвенно поток тепловой энергии в систему или из нее.

Механический

Биметаллический

Вкл. пар или горячая вода радиаторная система, термостат может быть полностью механическим устройством, включающим полоска из биметалла. Как правило, это представляет собой автоматический клапан, который регулирует поток в зависимости от температура. По большей части их использование сейчас редкость, так как современные радиаторные системы под полом использовать электрические клапаны, как и некоторые старые модернизированные системы.

Механический термостаты используются для регулирования заслонок в вентиляционных отверстиях турбины на крыше, потери тепла в прохладные или холодные периоды.

Ан Система отопления салона автомобиля имеет термостатическое управление. клапан для регулировки расход воды и температура на регулируемом уровне. В старых автомобилях термостат контролирует применение вакуума двигателя к исполнительным механизмам, управляющим водой клапаны и заслонки для направления потока воздуха. В современных автомобилях вакуум приводы могут управляться небольшими соленоидами под управлением центральный компьютер.

Воск пеллета

машина термостат двигателя

В автомобили с двигателем внутреннего сгорания двигателя Термостат является частью системы охлаждения двигателя. Водяной насос будет качать воду из радиатора через блок двигателя и головка блока цилиндров для его охлаждения. Термостат регулирует поток горячей воды от блока обратно к радиатору. В этом типе термостата вместо биметаллического устройства используется восковая таблетка, твердая при низких температурах. заключен в герметичной камере. Воск расширяется при нагревании и становится жидким. Камера имеет расширительный бачок, который приводит в действие стержень, который, в свою очередь, приводит в действие клапан. Этот клапан открывается при превышении рабочей температуры. Операционная температура фиксированная, но определяется конкретным составом парафина, поэтому термостаты этого типа доступны для поддержания различных температур, обычно в диапазоне от 70 до 90 ° C (от 160 до 200 ° F).

Современный двигатели работают при температуре выше 80 ° C (180 ° F), чтобы работать более эффективно и уменьшить эмиссия загрязнителей. Термостат также будет иметь маленькое перепускное отверстие, чтобы часть горячей жидкости могла попасть внутрь. механизм, который находится на холодной стороне клапана. Современные системы охлаждения содержат подпружиненный герметичный колпачок и внешний резервуар для жидкости. Должен высокая температура, система охлаждения окажется под давлением до такой степени, разрешено рельефом. Дополнительное давление повышает температуру кипения жидкость выше, чем при атмосферном давлении — для воды 100 ° C (212 ° F).

антифриз (охлаждающая жидкость) представляет собой смесь воды и (исторически) этиленгликоля, повысит температуру кипения, а также обеспечит смазку водяного насоса уплотнения и подшипники, обладает свойствами ингибитора коррозии для защиты блок двигателя, насос, радиатор и обогреватель, а также снижает температуру замерзания.

Простой Двухпроводные термостаты

Термостат Механизм

На иллюстрации показана внутренняя часть обычного двухпроводного бытового термостата, работающего только на обогрев. используется для регулирования газового нагревателя с помощью электрического газовый клапан. Питание для этого клапана обеспечивается термопарой, нагретой пилотный свет (небольшое постоянно горящее пламя), которое также обеспечивает воспламенение основная горелка.

1. Набор рычаг управления точкой. Это перемещено вправо для более высокой температуры. круглый индикаторный штифт в центре второго прорезь видна через пронумерованную прорезь во внешнем корпусе.
2. Биметаллическая катушка. Центр катушка прикреплена к вращающейся стойке, прикрепленной к рычагу (1). Как катушка получает холоднее подвижный конец — несущий (4) — движется по часовой стрелке.
3. Гибкий провод. Левая сторона подключается одним проводом пары к управлению отопителем клапан.
4. Подвижный контакт прикреплен к биметаллической катушке.
5. Фиксированный контактный винт. Это регулируется производителем. Это связано электрически к другому проводу к термопаре и оттуда к управлению нагревателем клапан.
6. Магнит. Это обеспечивает хороший контакт при замыкании контакта, а также предотвращает кратковременный нагрев циклов, так как температура должна быть повышена на несколько градусов перед контакты разомкнутся.

Как альтернатива, некоторые термостаты вместо этого используют ртутный выключатель на конце биметаллической катушки. Вес ртути на конце катушки имеет тенденцию удерживать его там, также предотвращая короткие циклы нагрева. Однако, этот тип термостата запрещен во многих странах из-за его высокой и постоянной токсический характер при нарушении. При замене эти термостаты они должны рассматриваться как химические отходы.

• (не показан) — отдельный биметаллический термометр на внешнем корпусе показывает фактическую температуру в термостат.

Поиск и устранение неисправностей

Задолженность к слабому току термопары эта система чувствительна к проблемы с регулировкой и контактной коррозией. Редкая проблема — паутинное гнездо на месте контакта, предотвращения замыкания цепи. Гораздо более распространенная проблема это слабая, неисправная или плохо расположенная (относительно контрольной лампы) термопара в самом обогревателе. Иногда (но редко) главный рабочий клапан горелки срабатывает. потерпеть поражение. Более опасная, но менее распространенная поломка — это когда маленькая частица мусора или другой дефект приводит к тому, что главный клапан не полностью перекрывает поток газа. Этот результирующий низкий поток газа недостаточен для зажигания основной горелки но может вызвать скопление газа, потенциально опасное и взрывоопасное состояние. Клапаны, демонстрирующие этот дефект, в любом обогревателе, сушилке для белья или другом природном прибор, работающий на газе или пропане, должен быть немедленно заменен квалифицированным специалистом. техник.

Строка термостаты напряжения

описанная выше установка типична и для полностью электрического обогревателя, будь то плинтус или централизованный. Поскольку в электрической системе нет контрольной лампы, нет термопара для подачи питания. В таких случаях термостат может использовать либо полный линейное напряжение (в США 120 или 240 вольт) или более низкое напряжение (обычно 20-30 вольт) обеспечивается с помощью трансформатора. Если линейное напряжение используется термостат, питание системы напрямую переключается термостатом. Если используется низковольтный термостат, необходимо использовать реле для переключения система включается и выключается. Использование низковольтного термостата в цепи сетевого напряжения привести как минимум к выходу из строя термостата и, возможно, к пожару. Напряжение сети термостаты иногда используются в других приложениях, таких как управление фанкойлами установки в больших системах с использованием централизованных котлов и чиллеров.

Комбинация Регулирование нагрева/охлаждения

В зависимости от на то, что контролируется, принудительная подача воздуха кондиционер термостат обычно имеет внешний переключатель для нагрева/выключения/охлаждения и еще один on/auto для включения вентилятора постоянно или только когда работает обогрев и охлаждение. К термостату подходят четыре провода от основной блок (обычно находится в чулане, подвале или иногда на чердаке): один 24-вольтовый для питания, один для тепло, один для охлаждения и один для вентилятора. Питание подается от трансформатора, и когда термостат вступает в контакт между питанием и другим проводом, реле на основном блоке активируется ту часть агрегата.

Тепло Положение насоса

В случае теплового насоса, который реверсирует кондиционер зимой обеспечить тепло, второй контакт обычно предусмотрен для «аварийного» теплоснабжения – резерва электрической нагревательные элементы, которые работать, когда температура падает слишком сильно (обычно примерно на 1°C или 2°F) ниже основная настройка. (Эти змеевики также работают, когда блок находится в режиме разморозки, хотя это контролируется наружным блоком, а не внутренним термостатом.) разница в проводке, так как вместо «тепло» и «крутые» провода, есть один для включения наружного компрессорного агрегата, а другой держать задний ход клапан для охлаждения летом и оттаивания зимой.

Цифровой

Новый цифровые термостаты не имеют движущихся частей, и вместо этого полагаться на термисторы для измерения температура. Как правило, одна или несколько обычных батарей должны быть установлен для его работы, так как электрический ток не течет, когда ничего не работает, и нет отдельного низковольтного питания провод от основная единица. Каждый имеет ЖК-экран, показывающий текущая температура и текущая настройка. У большинства также есть часы и настройки времени суток (а теперь и дня недели) для температуры, используется для комфорта и энергосбережение. Некоторые сейчас даже имеют сенсорные экраны или имеют возможность работы с X10 или другим домашним системы автоматизации.

Большинство из них были разработаны для работы от стандартного 24-вольтового системы, однако некоторые роскошные устройства теперь имеют милливольтовые системы, при этом по линиям передаются только аналоговые или цифровые сигналы, а не с помощью электромеханических средств.

• Автоматическое управление
• Датчик

Термостат — Энциклопедия Нового Света

Биметаллический термостат, используемый во многих зданиях.

А термостат представляет собой устройство для регулирования температуры системы таким образом, чтобы температура системы поддерживалась близкой к желаемой температуре. Термостат делает это, контролируя поток тепловой энергии в систему или из нее. То есть термостат включает или выключает нагревательные или охлаждающие устройства по мере необходимости для поддержания правильной температуры.

Термостаты могут иметь различную конструкцию и могут использовать различные датчики для измерения температуры. Затем выход датчика управляет нагревательным или охлаждающим устройством.

Общие датчики включают:

• Биметаллические механические датчики
• Расширяющиеся восковые гранулы
• Электронные термисторы
• Электрические термопары

Затем они могут управлять нагревательным или охлаждающим оборудованием, используя:

• Прямое механическое управление
• Электрические сигналы
• Пневматические сигналы

Содержание

• 1 История и развитие
  • 1.1 Механические термостаты
    • 1.1.1 Биметалл
    • 1.1.2 Восковые гранулы
  • 1.2 Электрические термостаты
    • 1.2.1 Простые двухпроводные термостаты
    • 1.2.2 Милливольтовые термостаты
    • 1.2.3 Термостаты 24 В
    • 1.2.4 Термостаты сетевого напряжения
  • 1.3 Комбинированное регулирование нагрева/охлаждения
  • 1.4 Положение о тепловом насосе
  • 1,5 цифровой
  • 1. 6 Расположение бытового термостата
  • 1.7 Коды клемм термостата
  • 1,8 См. также
  • 1.9 Каталожные номера
  • 1.10 Внешние ссылки
  • 1.11 Кредиты

Термостат был изобретен в 1885 году Альбертом Бутцем и является первым известным примером методологии управления технологическим процессом. Это изобретение положило начало тому, что сейчас называется корпорацией Honeywell.

Механические термостаты

Биметаллические

В паровых или водяных радиаторах термостат может быть полностью механическим устройством, состоящим из биметаллической пластины. Как правило, это автоматический клапан, который регулирует поток в зависимости от температуры. По большей части их использование в Северной Америке в настоящее время редко, поскольку в современных системах радиаторов под полом используются электрические клапаны, как и в некоторых старых модернизированных системах. Однако они по-прежнему широко используются в радиаторах центрального отопления по всей Европе.

Механические термостаты используются для регулирования заслонок в вентиляционных отверстиях турбин на крышах, уменьшая теплопотери здания в прохладные или холодные периоды.

Система отопления салона автомобиля имеет клапан с термостатическим управлением для регулирования расхода воды и температуры до регулируемого уровня. В старых автомобилях термостат управляет подачей вакуума двигателя на приводы, управляющие водяными клапанами и заслонками для направления потока воздуха. В современных автомобилях вакуумные приводы могут управляться небольшими соленоидами под управлением центрального компьютера.

Восковая таблетка

Термостат автомобильного двигателя.

В автомобиле с двигателем внутреннего сгорания требуется термостат для регулирования потока охлаждающей жидкости. Этот тип термостата работает механически. Он использует гранулы воска внутри герметичной камеры. Воск затвердевает при низких температурах, но когда двигатель нагревается, воск плавится и расширяется. Герметичная камера имеет расширительный бачок, приводящий в действие шток, открывающий клапан при превышении рабочей температуры. Рабочая температура является фиксированной, но определяется конкретным составом воска, поэтому доступны термостаты этого типа для поддержания различных температур, обычно в диапазоне от 70 до 9°С.0 ° C (от 160 до 200 ° F).

Современные двигатели работают при температуре выше 80 °C (180 °F), чтобы работать более эффективно и снизить выбросы загрязняющих веществ. Большинство термостатов имеют небольшое перепускное отверстие для выпуска любого газа, который может попасть в систему (например, воздуха, поступающего при замене охлаждающей жидкости). Современные системы охлаждения содержат предохранительный клапан в виде подпружиненной напорной крышки радиатора с трубкой, ведущей к частично заполненному расширительному бачку. Из-за высокой температуры система охлаждения будет находиться под максимальным давлением, установленным предохранительным клапаном. Дополнительное давление повышает температуру кипения хладагента выше той, которая была бы при атмосферном давлении.

Электрические термостаты

Простые двухпроводные термостаты

Механизм термостата

На иллюстрации показана внутренняя часть обычного двухпроводного бытового термостата, предназначенного только для обогрева, который используется для регулирования газового обогревателя с помощью электрического газового клапана. Подобные механизмы также могут использоваться для управления масляными печами, котлами, зональными клапанами котлов, электрическими чердачными вентиляторами, электрическими печами, электрическими плинтусными обогревателями и бытовыми приборами, такими как холодильники, кофейники и фены. Электроэнергия через термостат обеспечивается нагревательным устройством и может варьироваться от милливольт до 240 вольт в типичной североамериканской конструкции и используется для управления системой отопления либо напрямую (электрические плинтусные нагреватели и некоторые электрические печи), либо косвенно (все газовые, масляные и принудительно-водяные системы). Из-за разнообразия возможных напряжений и токов, подаваемых на термостат, необходимо соблюдать осторожность.

1. Рычаг управления уставкой. Это перемещено вправо для более высокой температуры. круглый индикаторный штифт в центре второй прорези виден через пронумерованную прорезь во внешнем корпусе.

2. Биметаллическая полоса, намотанная в рулон. Центр катушки прикреплен к вращающейся стойке, прикрепленной к рычагу (1). По мере охлаждения катушки подвижный конец — несущий (4) — перемещается по часовой стрелке.

3. Гибкий провод. Левая сторона подключена одним проводом пары к клапану управления отопителем.

4. Подвижный контакт, прикрепленный к биметаллической катушке.

5. Винт с фиксированным контактом. Это регулируется производителем. Он электрически соединен вторым проводом пары с термопарой и оттуда с контроллером нагревателя.

6. Магнит. Это обеспечивает хороший контакт, когда контакт замыкается. Он также обеспечивает гистерезис для предотвращения коротких циклов нагрева, так как температура должна быть повышена на несколько градусов, прежде чем контакты разомкнутся.

В качестве альтернативы в некоторых термостатах используется ртутный выключатель на конце биметаллической катушки. Вес ртути на конце змеевика имеет тенденцию удерживать ее там, что также предотвращает короткие циклы нагрева. Однако этот тип термостата запрещен во многих странах из-за его высокой и необратимой токсичности в случае поломки. При замене этих термостатов их следует рассматривать как химические отходы.

На рисунке не показан отдельный биметаллический термометр на внешнем корпусе, показывающий фактическую температуру на термостате.

Милливольтовые термостаты

Как показано выше при использовании термостата, питание обеспечивается термопарой, нагреваемой запальником. Это производит мало энергии, поэтому система должна использовать маломощный клапан для управления газом. Этот тип устройства обычно считается устаревшим, поскольку контрольные лампы расходуют удивительное количество газа (так же, как капающий кран может тратить огромное количество воды в течение длительного периода), а также больше не используются на плитах, но все еще используются. можно найти во многих газовых водонагревателях. Их низкая эффективность приемлема в водонагревателях, поскольку большая часть энергии, «тратимой впустую» на запальник, по-прежнему передается воде и, следовательно, помогает поддерживать тепло бака. Для безрезервуарных (по требованию) водонагревателей предпочтительнее предварительное зажигание, поскольку оно быстрее, чем зажигание с горячей поверхностью, и более надежно, чем зажигание от искры.

Существующие милливольтовые системы отопления можно сделать гораздо более экономичными, отключив подачу газа в межотопительный сезон и повторно запустив запальник с приближением отопительного сезона. В зимние месяцы большая часть небольшого количества тепла, генерируемого пилотным пламенем, вероятно, будет излучаться через дымоход в дом, а это означает, что газ тратится впустую (в то время, когда система активно не нагревается), но пилотный -обогреваемый дымоход продолжает увеличивать общую тепловую энергию в доме. В летние месяцы это совершенно нежелательно.

Некоторые программируемые термостаты могут управлять этими системами.

Термостаты 24 В

Большинство термостатов отопления/охлаждения/тепловых насосов работают от низковольтных (обычно 24 В переменного тока) цепей управления. Источником 24 В переменного тока является управляющий трансформатор, установленный как часть нагревательного/охлаждающего оборудования. Преимущество низковольтной системы управления заключается в возможности управлять несколькими электромеханическими переключающими устройствами, такими как реле, контакторы и секвенсоры, используя изначально безопасные уровни напряжения и тока. В термостат встроено средство для улучшенного контроля температуры с помощью упреждения. Тепловой антиципатор выделяет небольшое количество дополнительного тепла на чувствительный элемент во время работы нагревательного прибора. Это немного раньше размыкает нагревательные контакты, чтобы температура в помещении не значительно превышала настройку термостата.

Механический предупредитель тепла, как правило, является регулируемым и должен быть настроен на ток, протекающий в цепи управления нагревом, когда система работает. Охлаждающий упреждающий элемент генерирует небольшое количество дополнительного тепла для чувствительного элемента, когда охлаждающее устройство не работает. Это приводит к тому, что контакты включают охлаждающее оборудование несколько раньше, предотвращая чрезмерное повышение температуры в помещении. Упреждающие устройства охлаждения, как правило, нерегулируемые. В электромеханических термостатах в качестве упреждающих элементов используются резистивные элементы. Большинство электронных термостатов используют либо термисторные устройства, либо встроенные логические элементы для функции упреждения. В некоторых электронных термостатах термисторный упреждающий элемент может располагаться снаружи, что обеспечивает переменное упреждение в зависимости от температуры наружного воздуха. Усовершенствования термостата включают отображение температуры наружного воздуха, возможность программирования и индикацию неисправностей системы.

Большинство современных газовых или жидкотопливных печей или котлов будут управляться такими системами, как и большинство электрических печей с релейным управлением:

• Газ:
  • запуск вытяжного вентилятора (если топка относительно недавняя) для создания столба воздуха, идущего вверх по дымоходу.
  • тепловой запал или пусковая система искрового зажигания.
  • открыть газовый клапан, чтобы зажечь основные горелки.
  • подождите (если печь установлена ​​относительно недавно), пока теплообменник не прогреется до надлежащей рабочей температуры, прежде чем запускать главный вентилятор или циркуляционный насос.
• Масло:
  • Аналогично газу, за исключением того, что вместо открытия клапана печь запускает масляный насос для подачи топлива в горелку.
• Электрическая печь или котел:
  • будет запущен вентилятор обдува или циркуляционный насос, а большое реле или симистор включит нагревательные элементы.
• Уголь:
  • хотя и редкий сегодня, стоит упомянуть; аналогичен газу, за исключением того, что вместо открытия клапана печь запускает угольный шнек, чтобы загонять уголь в топку.

В незонированных (типично жилых, один термостат на весь дом) системах, когда клеммы термостата R (или Rh) и W соединены, печь пройдет процедуру запуска и будет производить тепло.

В зональных системах (некоторые жилые, многие коммерческие системы — несколько термостатов, управляющих разными «зонами» в здании), термостат заставит небольшие электродвигатели открывать клапаны или заслонки и запускать печь или котел, если он еще не работает.

Большинство программируемых термостатов управляют этими системами.

Термостаты сетевого напряжения

Термостаты сетевого напряжения чаще всего используются для электрических обогревателей помещений, таких как плинтусный обогреватель или электропечь с прямым подключением. Если используется термостат сетевого напряжения, питание системы (в США 120 или 240 вольт) напрямую переключается термостатом. При коммутируемом токе, часто превышающем 40 ампер, использование низковольтного термостата в цепи сетевого напряжения приведет как минимум к выходу из строя термостата и, возможно, к пожару. Термостаты сетевого напряжения иногда используются в других приложениях, таких как управление фанкойлами (вентилятор, работающий от сетевого напряжения, продувающий змеевик труб, который либо нагревается, либо охлаждается более крупной системой) в больших системах, использующих централизованные котлы и чиллеры.

Некоторые программируемые термостаты доступны для управления системами сетевого напряжения. Обогреватели плинтуса особенно выиграют от программируемого термостата, который способен к непрерывному контролю (как, по крайней мере, некоторые модели Honeywell), эффективно контролируя нагреватель, как диммер лампы, и постепенно увеличивая и уменьшая нагрев, чтобы обеспечить чрезвычайно постоянную температуру в помещении (непрерывный контроль). вместо того, чтобы полагаться на усредняющие эффекты гистерезиса). Системы, которые включают вентилятор (электрические печи, настенные обогреватели и т. д.), обычно должны использовать простые средства управления включением/выключением.

Комбинированное регулирование нагрева/охлаждения

В зависимости от того, что именно контролируется, термостат принудительного кондиционирования воздуха обычно имеет внешний переключатель для нагрева/выключения/охлаждения, а другой переключатель включения/автоматического включения вентилятора постоянно или только при обогрев и охлаждение работают. Четыре провода подходят к центральному термостату от основного блока отопления/охлаждения (обычно расположенного в чулане, подвале или иногда на чердаке): один провод подает питание 24 В переменного тока на термостат, в то время как другие три провода подают управляющие сигналы. от термостата, один для нагрева, один для охлаждения и один для включения вентилятора. Питание подается от трансформатора, и когда термостат вступает в контакт между питанием и другим проводом, реле, расположенное сзади блока нагрева/охлаждения, активирует соответствующую функцию блока.

Регламент теплового насоса

Тепловой насос представляет собой холодильное оборудование, которое меняет направление потока хладагента между внутренним и наружным теплообменниками. Это делается путем включения «реверсивного», «4-ходового» или «переключающего» клапана. При охлаждении внутренний змеевик представляет собой испаритель, удаляющий тепло из воздуха в помещении и передающий его наружному змеевику, где он отводится в наружный воздух. Во время нагрева наружный змеевик становится испарителем, и тепло отводится от наружного воздуха и передается внутреннему воздуху через внутренний змеевик. Реверсивный клапан, управляемый термостатом, обеспечивает переключение с тепла на охлаждение. Термостаты бытовых тепловых насосов обычно имеют клемму «О» для включения реверсивного клапана при охлаждении. В некоторых бытовых и многих коммерческих термостатах тепловых насосов используется клемма «B» для включения реверсивного клапана при нагреве. Теплопроизводительность теплового насоса уменьшается с понижением температуры наружного воздуха. При некоторой температуре наружного воздуха (называемой точкой равновесия) способность системы охлаждения передавать тепло в здание падает ниже потребности здания в отоплении.

Типичный тепловой насос оснащен электрическими нагревательными элементами для добавления охлаждающего тепла, когда температура наружного воздуха ниже этой точки баланса. Работа дополнительного источника тепла контролируется нагревательным контактом второй ступени в термостате теплового насоса. Во время обогрева наружный змеевик работает при температуре ниже наружной температуры, и на змеевике может образоваться конденсат. Этот конденсат может затем замерзнуть на змеевике, снижая его теплопередающую способность. Поэтому тепловые насосы имеют возможность периодического оттаивания наружного змеевика. Это делается путем переключения цикла на режим охлаждения, отключения наружного вентилятора и включения электрических нагревательных элементов. Электрический нагрев в режиме разморозки необходим для того, чтобы система не продувала холодный воздух внутри здания. Затем элементы используются в функции «повторного нагрева». Хотя термостат может показывать, что система находится в режиме разморозки и активирован электрический нагрев, функция разморозки не контролируется термостатом. Поскольку тепловой насос имеет электрические нагревательные элементы для дополнительного и повторного нагрева, термостат теплового насоса обеспечивает использование электрических нагревательных элементов в случае отказа системы охлаждения. Эта функция обычно активируется клеммой «Е» на термостате. При аварийном нагреве термостат не пытается управлять компрессором или наружным вентилятором.

Цифровой

См. также Программируемый термостат.

Новые цифровые термостаты не имеют движущихся частей для измерения температуры, а вместо этого используют термисторы. Как правило, для его работы необходимо установить одну или несколько обычных батарей, хотя некоторые цифровые термостаты с так называемым «похищением энергии» используют обычные цепи переменного тока на 24 В в качестве источника питания (но не будут работать от «милливольтовых» цепей с питанием от термобатареи, используемых в некоторых печах. ). У каждого есть ЖК-экран, показывающий текущую температуру и текущую настройку. У большинства также есть часы и настройки времени суток (а теперь и дня недели) для температуры, используемые для комфорта и энергосбережения. Некоторые теперь даже имеют сенсорные экраны или могут работать с X10, BACnet, LonWorks или другими системами домашней автоматизации или автоматизации зданий.

Цифровые термостаты используют либо реле, либо полупроводниковое устройство, такое как симистор, в качестве переключателя для управления блоком HVAC. Устройства с реле будут работать с милливольтовыми системами, но часто издают слышимый «щелчок» при включении или выключении. Более дорогие модели имеют встроенный ПИД-регулятор, благодаря чему термостат заранее знает, как система отреагирует на его команды. Например, установив эту температуру утром в 7 часов утра. должна быть 21 градус, следит за тем, чтобы в это время температура была 21 градус (обычный термостат в это время как раз заработает). ПИД-регулятор решает, в какое время система должна быть активирована, чтобы достичь желаемой температуры в нужное время. Это также гарантирует, что температура очень стабильна (например, за счет уменьшения выбросов).

Большинство цифровых термостатов, широко используемых в жилых помещениях в Северной Америке, являются программируемыми термостатами, которые обычно обеспечивают 30-процентную экономию энергии, если оставить их программы по умолчанию; изменение этих значений по умолчанию может увеличить или уменьшить энергосбережение. В статье о программируемом термостате представлена ​​основная информация по эксплуатации, выбору и установке такого термостата.

Расположение бытового термостата

Термостат должен быть расположен вдали от охлаждающих или обогревающих вентиляционных отверстий или устройств в помещении, но должен подвергаться воздействию общего потока воздуха из помещения (комнат), которое необходимо регулировать. Открытый коридор может быть наиболее подходящим для системы с одной зоной, где гостиные и спальни работают как одна зона. Если коридор может быть закрыт дверями из регулируемых помещений, то их следует оставлять открытыми во время использования системы. Если термостат находится слишком близко к контролируемому источнику, система будет иметь тенденцию к «короткому циклу», а многочисленные пуски и остановы могут раздражать и в некоторых случаях сокращать срок службы оборудования. Система с несколькими зонами может значительно сэкономить энергию, регулируя отдельные помещения, позволяя изменять температуру в неиспользуемых комнатах, отключая отопление и охлаждение.

Коды клемм термостата

NEMA — Национальная ассоциация производителей электрооборудования [так в оригинале] в 1972 году стандартизировала этикетки на клеммах термостата. Эти стандарты определяют буквенно-цифровые коды, которые должны использоваться для определенных функций в термостатах:

Коды клемм термостата

Письмо	Цвет	Определение
R, или RH для обогрева или RC для охлаждения	красный	«горячая» сторона трансформатора
Вт	белый	термоконтроль
W2	розовый или другой цвет	плавка, вторая ступень
Y2	синий или розовый	холодная, вторая ступень компрессора
С или Х	черный	общая сторона трансформатора (24 В)
Г	зеленый	вентилятор
О	оранжевый	Включение для охлаждения (тепловые насосы)
Л	желтовато-коричневый, коричневый, серый или синий	сервисная контрольная лампа
Х2	синий, коричневый, серый или желто-коричневый	тепловая, вторая ступень (электрическая)
Б	синий или оранжевый	активировать для нагрева
В или Х	синий, коричневый или черный	общая сторона трансформатора
Е	синий, розовый, серый или желтовато-коричневый	аварийное тепловое реле на тепловом насосе
Т	желтовато-коричневый или серый	Сброс наружного упреждающего устройства

См.

также

• Автоматическое управление
• Дельта Доре
• Термостат Honeywell Chronotherm
• Sensor

Ссылки

Ссылки ISBN поддерживают NWE за счет реферальных сборов

• Fisher, Jeff. 2007. Учебник по управлению HVAC. Домашние технологии. Проверено 2 июля 2007 г.
• Темп. обр. 2004. Справочное руководство Ritetemp Professional. Термостаты Ritetemp. Проверено 2 июля 2007 г.
.
• Ницца, Карим. 2007. Как работают домашние термостаты. HowStuffWorks, Inc. Проверено 11 июля 2007 г.

Внешние ссылки

Все ссылки получены 6 февраля 2020 г.

• HVAC News & Directory – новые функции продуктов, новости, события, календарь обучения и каталог для профессионалов отрасли.

Кредиты

Энциклопедия Нового Света писателей и редакторов переписали и дополнили статью в Википедии в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.
