Комфортный и самый экономичный способ отопления жилья – устройство теплого пола. Этот способ сохраняет значительное количество тепла – до 20-30 % при высоте потолков порядка 2,5 м и до 50% при более высоких потолках (3,5 м и выше). Но водяной теплый пол – достаточно сложная инженерная система, его устройство требует определенных знаний.

Я приветствую моего постоянного читателя и предлагаю его вниманию статью о том, каково оптимальное расстояние между трубами теплого пола и от каких факторов оно зависит.

Достоинств у нагрева дома с помощью теплого пола множество:

• Отапливается все помещение, причем самым физиологически комфортным способом – внизу теплее, на уровне головы прохладнее.
• Нет сильной конвекции, тепло не поднимается к потолку и не расходуется зря, поэтому такое отопление экономичнее.
• На отопительных приборах не собирается пыль и грязь.
• Приборы и коммуникации не занимают место, шторы и мебель не загораживают конструкции теплого пола и не мешают его работе.

Но комфортный обогрев получается только при правильном монтаже и регулировке отопительной системы. Один из основных факторов, определяющих мощность теплого пола, – это расстояние между трубами отопления.

Какие параметры влияют на шаг раскладки трубы

Расстояние между трубами определяет теплоотдачу системы. Теплоотдача пола равна требуемой мощности системы обогрева. При большей мощности расстояние между трубами будет меньше, при меньшей мощности можно укладывать трубу с большим шагом.

Полные расчеты отопления сложны и доступны только специалистам. Но для устройства в частном доме длину трубопроводов в каждом помещении определяют по приблизительным эмпирическим (опытным) данным.

Следует иметь в виду, что данные по системам теплого пола, приведенные ниже, определены для современного хорошо утепленного дома – из газо- или пенобетона, с утеплением пенополистиролом толщиной не менее 200 мм, с утеплением пола (тем же пенополистиролом 200 мм).

Если вы хотите положить в полу трубопроводы в старом неутепленном доме, обратитесь к специалистам и рассчитайте их точную длину или используйте такой обогрев в комплексе с обычным радиаторным.

Почему в комплексе? Потому что в старом неутепленном доме сложно рассчитать требуемую мощность системы, теплого пола может быть недостаточно для обогрева, и в морозы понадобится дополнительный источник тепла. К тому же радиаторная система легче поддается регулированию (если, конечно, работает не от угольного или дровяного котла).

На расстояние между трубами влияют несколько параметры. Ниже приведены и данные для расчета протяженности трубопровода и частоты расположения труб теплого пола. Для расчетов системы обогрева в частном доме этими расчетами можно пользоваться – они проверены многолетней практикой эксплуатации подобных систем.

Повторюсь: данные пригодны для современных хорошо утепленных домов или термомодернизированных старых. Только в этом случае получатся правильные результаты расчета.

Следует иметь в виду, что в случае избыточного нагрева система теплого пола легко регулируется, а в случае очень больших морозов хорошо утепленный дом можно подогреть электроприборами, например тепловентилятором. Поэтому небольшие погрешности в расчетах не имеют большого значения, но все полученные значения округляют в большую сторону.

Коэффициент теплопроводности

Отдача тепла в помещение зависит от коэффициента теплопроводности конструкций вокруг трубопроводов и напольных покрытий. Традиционный вариант – прокладка труб в стяжке. Если толщина стяжки больше 70 мм, при укладке трубопроводов необходимо учитывать этот момент.

Нельзя накрывать стяжку дощатым или паркетным полом, ковролином, коврами. Финишное покрытие для водяного отопления – плитка, камень, керамогранит, линолеум или ламинат.

При устройстве отопления в деревянном перекрытии и применении алюминиевых пластин теплоотдача от трубы почти такая же, как и при использовании стяжки. В качестве напольных покрытий используют обычно ламинат или линолеум. Все виды плиток не используют по технологическим причинам: деревянные перекрытия всегда прогибаются под весом человека. Даже 1 мм достаточно, чтобы плитка отклеивалась.

Диаметр и вид труб

Чем больше диаметр трубы, тем больше ее площадь поверхности и больше тепла труба отдаст окружающим конструкциям. Более тонкая труба создает большее гидравлическое сопротивление. Расстояние между тонкими трубами меньше, толстыми – больше. Применяют для нагрева пола трубы с внутренним диаметром 12-20 мм. Самые ходовые – диаметром 16 мм.

Чаще всего в стяжку укладывают трубы из сшитого полиэтилена, ПНД (полиэтилена низкого давления) или металлопластиковые, армированные алюминиевой фольгой. Все эти материалы немного замедляют теплопередачу.

Полипропилен отдает тепло стяжке медленнее, к тому же он плохо гнется, а сварка с помощью муфт на каждом повороте – слишком трудоемкий процесс, поэтому установка ПП не пользуется спросом.

Практически идеальный вид труб для любых систем отопления – медные, у них почти 100% теплопередача. Но стоимость меди высока, и коммуникации из медных труб не каждому по карману. Поэтому расчет медных систем водяного пола крупных помещений или дома стоит доверить специалистам.

Чем выше у труб коэффициент теплопередачи, тем больше они отдают тепла, тем больше расстояние между линиями трубопровода.

Температура теплоносителя

Расстояние между трубами меняется в зависимости от температуры горячей воды в системе. Данные приведены ниже в таблице:

Шаг, см	Диаметр, мм	Средняя температура теплоносителя, °С	Количество трубы на 1 м², м.п.	Количество трубы на 20 м², м.п.
10	20	31,5	10	200
	36	32,5
15	20	33,5	6,7	134
	36	35
20	20	36,5	5	100
	36	37,5
25	20	38,5	4	80
	36	40
30	20	41,5	3,4	68
	36	43,5

При расчетах следует ориентироваться не на максимальную температуру теплоносителя (при прохождении системы он остывает), а на идеальную для человека температуру 37 °С, в противном случае расстояние между трубами и длина трубопровода в системе теплого пола окажутся недостаточными для обеспечения температурного режима.

Тепловые потери и место расположения

На междутрубное расстояние влияют тепловые потери через окна и наружные стены. Кроме того, применяют коэффициент при расположении жилья в холодных северных районах – при большом перепаде температур на улице и в помещении потери тепла через стены и окна увеличиваются.

Для компенсации этих потерь увеличивают протяженность трубопровода (см. ниже пункт про расчет длины трубы). Данные для расчета использованы эмпирические, но они довольно точны.

Оптимальная температура в помещении

В разных помещениях требуется разная температура. Во вспомогательных помещениях пониженная температура, в жилых – немного выше; в детской, спальне пожилого члена семьи требуется лучший обогрев, в ванной должно быть очень тепло. В таблице приведены рекомендованная температура в различных частях дома.

Наименование помещения	Температура воздуха, °С
	оптимальная	допустимая
Жилая комната	20-22	18-24
Кухня	19-21	18-26
Туалет	19-21	18-26
Ванная	24-26	18-26
Коридор	18-20	16-22
Холл, лестничная клетка	16-18	14-20
Кладовая	16-18	12-22

Следует иметь в виду, что у разных людей восприятий комфортной температуры различается – кто-то замечательно себя чувствует при 20 °С, а кто-то только при 23 °С. Кроме того, нужно предусмотреть, что будет здесь в будущем – возможно, это будет детская, а кабинет сменит спальня пожилого члена семьи. Оптимальный вариант – сделать небольшой запас по длине.

В больших домах с просторными комнатами пониженная температура в холлах и на лестницах вполне допустима, а в небольшом доме коридор лучше прогревать до более комфортных 20 °С, иначе возникнут некомфортные сквозняки.

Как определить площадь комнаты

Определить общую площадь помещения – задачка для второклассников. Но трубы укладываются только под поверхностью, свободной от корпусной и другой громоздкой мебели.

При этом общая протяженность трубопровода должна быть равна расчетной (см. ниже), иначе в комнате будет прохладно. Из общей площади вычитают площадь шкафов, кроватей и диванов. На оставшемся месте укладывают трубопровод. Расстояние между витками при этом уменьшается.

Общепринятые шаги укладки

Обычно трубы укладывают так, чтобы расстояние между ними было 100-300 мм. Более точно шаг определяется только после расчета общей длины трубопровода и определения площади отопления (площадь комнаты минус площадь громоздкой мебели). Практически расстояние рассчитывается приблизительно (см. ниже), а затем чертится схема укладки теплого пола и уточняется шаг.

Примерное расстояние в ванных составляет 100-150 мм, в жилых помещениях – 250 мм, 300-350 мм в коридорах, вестибюлях, кухнях, подсобках, кладовках и пр. Междутрубное расстояние может различаться в разных частях одной комнаты – быть меньше у наружных стен и больше в остальной части комнаты. Любой способ расположения теплых трубопроводов может иметь разный шаг в разных частях помещения.

Как производится расчет длины трубы

Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.

Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).

Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.

При покупке необходимо прибавить небольшой запас на повороты и неточности (6%, или коэффициент 1,06) и двойное расстояние от коллектора до комнаты.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.

Как определяют расстояние

Сначала рассчитывается площадь комнаты, затем вычисляется длина трубы (см. выше). Определяется площадь комнаты с вычетом площади мебели (например, 16 м²). Затем по пропорции рассчитывается фактическая длина трубы на 1 м² пола:

Формы укладки

Существуют различные способы укладки трубопроводов в стяжке.

Змейка

При укладке змейкой, или меандром, трубопроводы размещают параллельно. Помещение при этом прогревается неравномерно. Способ подходит для маленьких помещений. Змейка применяется при комбинированном способе монтажа – коммуникации укладывают вдоль наружной стены и отсекают холодный воздух.

При укладке змейкой необходимо небольшое расстояние или дополнительный обогрев (радиаторы).

Угловая змейка

Труба укладывается вдоль наружного угла, следующие витки укладываются параллельно так, что трубопровод занимает квадрат. Подходит для прогревания углов. Сдвоенная угловая змейка применяется для помещений, у которых три стены – наружные.

Двойная змейка

Параллельно укладывается начало и конец одного контура отопления. Из всех вариантов змеек обеспечивает самый равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы укладываются по спирали, обеспечивается максимально равномерный нагрев всей площади. Так удобно размещать трубы в больших по площади помещениях.

Какой способ лучше

Соединение двух вариантов укладки позволяет оптимально расположить коммуникации в помещении. В больших комнатах лучше использовать улитку или комбинировать ее со змейкой – у наружной стены проложить несколько труб змейкой, а по остальной площади расположить трубы по спирали.

Змейка у наружной стены будет отсекать холод от стен и окон. Можно отрегулировать этот контур на более высокую температуру теплоносителя.

В маленьких помещениях, например ванной, коридоре, оптимальна змейка. В помещениях среднего размера – двойная змейка. При раскладке труб способом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки уместно только при прогревании углов при комбинированной укладке.

Нередко комбинированные варианты или смену расстояния применяют сознательно – для компенсации неотапливаемых участков (под мягкой мебелью) или обогрева рабочего места, игрового уголка для детей и т.д. Например, лучше немного сильнее обогреть:

1. Участок возле письменного стола, швейной машинки или фортепиано – там человек сидит неподвижно и может замерзнуть.
2. Часть комнаты, где часто и много играют дети.
3. Теплые участки вокруг кровати, зону отдыха с мягкой мебелью в гостиной.

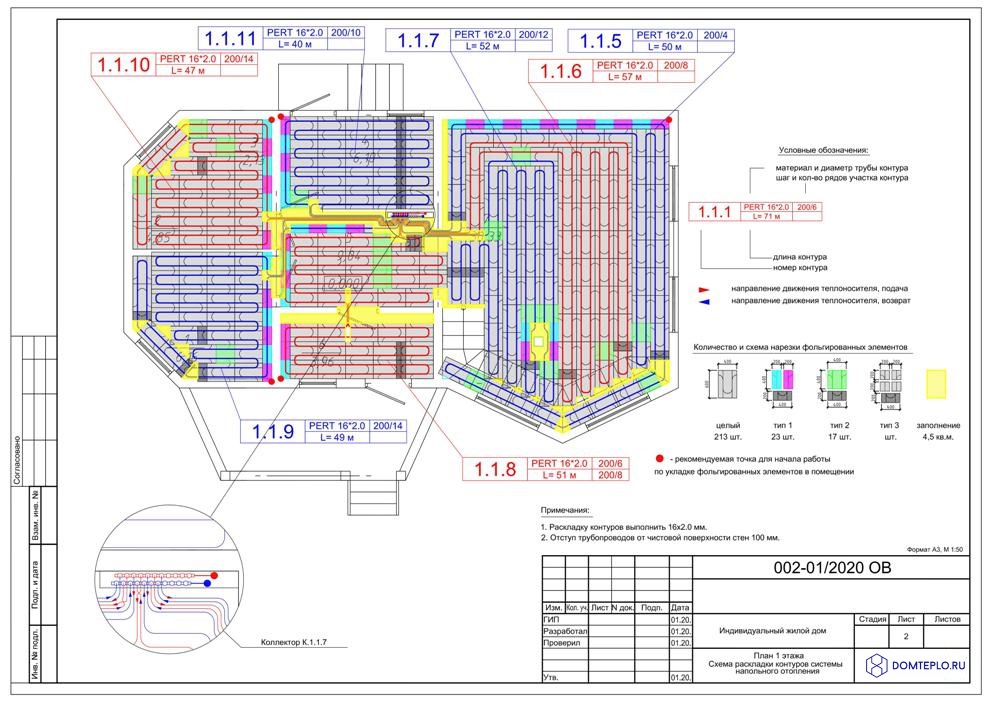

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопроводов, рассчитав длину трубопровода и расстояние между витками. Затем вооружиться карандашом и миллиметровкой и начертить схему с учетом расстановки мебели и способа раскладки теплого пола. При этом учесть увеличение частоты укладки у мягкой мебели, кровати и других требующих тепла мест.

Тонкости укладки и подключения трубопроводов можно увидеть на нашем видео.

Может ли быть контур в системе теплого пола разной длины

Может. Но нежелательно в одной комнате укладывать контуры, различающиеся в разы, например 10 и 30 м. При большой разнице в длине теплоноситель будет хуже поступать в длинную трубу – у нее большее гидравлическое сопротивление, комната прогреется неравномерно. Нужно скорректировать укладку так, чтобы было два примерно равных контура. Но разница в 5-7 метров вполне допустима.

Можно ли стыковать трубу для теплого пола

При укладке системы из меди в стяжку трубы, скорее всего, придется состыковывать между собой. Такое соединение надежно и долговечно. Так же надежно и паяное соединение полипропиленовых труб и сварка полиэтилена при помощи терморезисторной муфты. Сложнее обстоит вопрос с применением фитингов для ПНД, РЕ-Х и термостабильного полиэтилена (PE RT).

Пресс-фитинги применять можно, хотя и нежелательно (всякое бывает, любое соединение может протечь). Но при подключении трубопроводов к коллектору без пресс-фитингов не обойтись. Соединить между собой трубы с помощью пуш- и компрессионных фитингов не допускается. То же касается цанговых соединителей для ПНД.

Желательно использовать гибкие трубы одним целым куском – так надежнее. Сушка перекрытия, ремонт нижней комнаты и разбивка стяжки в случае протечки обходятся дороже.

Заключение

Я прощаюсь со своим уважаемым читателем. Надеюсь, что эта статья поможет вам рассчитать параметры и уложить в доме теплый водяной пол – замечательное изобретение инженеров в области отопительных систем. Делитесь всем, что сегодня узнали, с друзьями в соцсетях, и приводите их на сайт – у нас будет еще много полезной информации.

Длина трубопровода теплого пола

Чтобы правильно рассчитать длину трубопровода теплого пола, необходимо знать расход воды в ней при заданной длине на определенную площадь пола. Известно, что на 10 м² расход должен быть не менее 2 л/мин. Также важны показатели по теплопотерям. Нужно найти в таблице значение потери напора — важно, чтобы напор на входе в контур был не ниже потери напора по трубе при определенной скорости течения жидкости. В одном смесительном узле для всех контуров напор будет одинаковым, поскольку он создается насосом. Можно вычислить напор по графику (см. рис. 1). Потеря напора в трубопроводе одного контура указывается в таблице 1.

Рис. 1. График напора и расхода насоса с параметрами 2,5 м³/ч с напором 6м.

Потери на изгибах трубы очень малы и потому в расчет не берутся, поскольку для получения сопротивления в 1 м при скорости 0,44 м/сек необходимо 200 поворотов под прямым углом, а на одном контуре таких поворотов не более 40.

В среднем для металлопластиковой трубы размера 16 полагается длина контура до 80 м, но разумнее (исходя из практического опыта) делать ее не более 65 м. Если для трубы размера 20 полагается делать контур длиной до 100 м, то на практике желательно, чтобы она составляла не более 75 м. Главное, чтобы труба не была слишком длинной — ранее уже говорилось о том, что чем короче труба, тем экономичнее получается система теплого пола, и это не зависит от количества контуров.

Общие требования таковы: для хорошего обогрева пола на площадь 10 м² требуется расход не менее 2 л/мин. Значит, для 20 м² потребуется расход не менее 4 л/мин и количество контуров должно быть не менее двух. На каждый контур будет приходиться по 2 л/мин, а на весь пол из 2 контуров — по 4 л/мин. Чем длиннее труба, тем сильнее будет сопротивление потока движению. По законам гидравлики чем медленнее ток воды в трубе, тем легче она течет. Но есть некий предел, когда насос уже не в состоянии дать напор, способный превысить сопротивление движению. Из-за этого расход в трубе получается настолько малым, что оказывается недостаточным для обогрева теплого пола. Для поддержания необходимой скорости движения жидкости в системе насосу придется больше работать, а значит, и энергии потреблять больше, тогда как экономная система, чтобы оправдывать себя, должна тратить меньше энергии.

При укладке слишком длинной трубы система получается не совсем экономичной. Это обусловливается тем, что сопротивление движению в ней будет большим, а значит, придется использовать более мощный насос и, соответственно, терять дополнительную энергию. В этом случае расход будет недостаточным — теплой жидкости по трубе будет проходить мало, количества тепла на пол хватать не будет и греть он будет слабо.

Чтобы наиболее точно рассчитать длину трубы из металлопластика и сшитого полиэтилена, можно обратиться к графику потери напора в этих трубах (рис. 2).

Рис. 2. График потери напора в металлопластиковых трубах.

Этот график был разработан мировым лидером в области систем водоснабжения и отопления, поэтому указанные в нем данные, рассчитанные на трубу длиной 1 м, максимально точны. Чтобы рассчитать общую потерю напора на трубу, нужно результат потерь напора умножить на длину трубы, при этом 1 м напора = 10000 Па.

• Теплый пол водяной для отопления помещений
• Теплые бетонные полы
• Теплые полы безбетонного типа
• Укладка теплого пола
• Выбор трубы для теплого пола
• Виды смесительных узлов
• Количество контуров в одном смесительном узле
• Шаг укладки теплого пола
• Выбор насоса для теплого пола
• Проверка работы системы отопления

Размеры труб, перепад давления, подогрев пола, калькулятор стоимости отопления в App Store

Повышение энергоэффективности систем отопления. Расчет размеров труб и перепадов давления для систем отопления, расчет характеристик системы теплого пола, расчет размеров гидравлических разделителей и расчет экономии затрат для различных источников отопления. Сократите потребление энергии и сэкономьте деньги на отоплении.

Этот пакет приложений позволяет:
— Выполнять расчет размеров труб и перепадов давления для гидравлических систем отопления и охлаждения;
— Расчет характеристик водяных систем теплого пола;
— Выполнить расчет гидравлического сепаратора для гидравлических систем отопления или охлаждения;
— Расчет стоимости отопления для различных источников тепла, включая тепловые насосы, газовые котлы, котлы на жидком топливе, котлы на дровах, котлы на пеллетах и ​​котлы на щепе. Оцените экономию на счетах за отопление при замене котла или посмотрите, какой источник обеспечивает самое дешевое отопление, и решите, какой генератор установить.

Приложений в комплекте:

1. Размер трубы отопления

Мгновенно оцените требуемый диаметр трубы закрытой водяной системы отопления или охлаждения.

Введите требуемую теплопроизводительность, температуру подачи и обратки. Выберите материал трубы. Рекомендуемый диаметр трубы сразу представлен как стандартный DN.

Дополнительно выберите диаметр трубы и укажите длину секции трубы и фитинги. Результаты включают расход воды, скорость, падение давления и могут использоваться для определения параметров циркуляционного насоса.

Примечание: поддерживаются только метрические единицы.

2. Гидравлический сепаратор

Гидравлический сепаратор используется для разделения первичного и вторичного контуров в системах отопления и охлаждения. Широко используется в сочетании с газовыми котлами и тепловыми насосами со встроенными циркуляционными насосами.

Мгновенное определение правильного размера гидравлического сепаратора. Необходимо указать два входных параметра: тепловая мощность и наименьшая необходимая разница температур в системе отопления.

3. Теплый пол

Определите требуемую температуру воды, количество петель, тепловые потери и другие параметры водяной системы теплого пола.

Приложение «Подогрев пола» упрощает проектирование и понимание водяных систем подогрева пола.
Приложение подходит для расчета водяных систем теплого пола с трубами, проложенными в стяжке под напольным покрытием, и может использоваться для широкого спектра условий: небольшие или большие системы, различные напольные покрытия, различное расположение помещений, различная толщина изоляции. проводимости и т. д.

В современных энергосберегающих и пассивных домах требуется более низкая температура воды, чем в зданиях с плохой теплоизоляцией. Это приложение поможет определить, насколько низко.

Примечания:
— только метрические единицы;
— приложение не предлагает графическую разводку труб;

4. Стоимость отопления

Оцените годовые затраты на отопление при замене существующего теплогенератора (котла) на новый и сравните затраты на отопление для различных источников/генераторов тепла. Посмотрите, какой источник тепла обеспечивает самое дешевое отопление для вас. Если вы подрядчик или установщик, помогите своему клиенту решить, в какой источник тепла инвестировать.

Охватываемые источники тепла / генераторы:
— жидкое топливо (котлы с конденсацией или без конденсации),
— природный газ (котлы с конденсацией или без конденсации),
— СНГ (котлы с конденсацией или без конденсации),
— дрова,
— дрова щепа,
— пеллеты,
— электричество,
— тепловые насосы.

Примечания:
— только метрические единицы;
— работает только для замены существующего теплогенератора. Расчет основан на текущем потреблении системы.

Руководство по установке теплого пола

ВАЖНЫЕ МОМЕНТЫ, КОТОРЫЕ СЛЕДУЕТ ЗАПОМНИТЬ

При планировании вашей новой системы напольного отопления рекомендуется использовать расстояние 200 мм между центрами труб. центры труб будут увеличивать выделение тепла, а увеличение расстояния между центрами труб соответственно уменьшит выделение тепла. Рекомендуемое расстояние между трубой и стеной составляет 100 мм. Для удержания трубы на месте мы предлагаем три варианта; во-первых, стандартные хомуты труб теплого пола на таких поверхностях, как Kingspan.

Предназначены для фиксации трубы на такой поверхности, как изоляционные плиты Kingspan с фольгой. Во-вторых, мы поставляем направляющие для захвата (1 м), которые обеспечивают предварительно заданное расстояние и могут быть размещены с помощью самоклеящихся полос вдоль нижней стороны. Наконец, у нас есть в наличии алюминиевые распорки. Они используются в подвесных деревянных полах и обеспечивают заранее подготовленные канавки, которые проходят через пластины. При использовании основания стяжки рекомендуется распределить по трубам песчано-цементную смесь толщиной 65 мм.

ФУНКЦИЯ

Блок управления температурой является центральным компонентом контроля и регулирования температуры воды, подаваемой в систему подогрева пола.
Термостатическая смесительная головка регулирует заданную температуру подачи. Температура воды, поступающей в систему, контролируется термостатической смесительной головкой
, которая открывается/закрывается по мере необходимости. Термостатическая смесительная головка смешивает часть более холодной воды, возвращающейся из контура теплого пола,
, с горячей водой, поступающей в систему непосредственно из котла, таким образом обеспечивая постоянную и идеальную температуру теплого пола. 0005 Температуру воды можно отрегулировать по желанию на термостатической смесительной головке. Термостатическая смесительная головка будет открываться/закрываться, чтобы смешивать воду
непосредственно обратно в контур и возвращать часть воды в котел для повторного нагрева по мере необходимости.

УКЛАДКА ТРУБЫ

 Начиная с коллектора, проложите трубу до желаемого начального положения.
 Начертите на полу линию в 100 мм от стены, с которой вы хотите начать.
 Начните с отметки на полу и раскатайте рулон трубы параллельно стене, соблюдая расстояние 100 мм от стены.
 Закрепите трубу на расстоянии не более 1 м.
 Чтобы сделать поворот и вернуться параллельно только что уложенной трубе, сформируйте изгиб в трубе, закрепите и начните откат, сохраняя необходимое расстояние между трубами (обычно 200 мм).
 Если расстояние между изгибом меньше 200 мм, чтобы сформировать форму буквы «С» (форма лампочки), это должно гарантировать, что радиус изгиба не меньше, чем при расстоянии  200 мм.
 Убедитесь, что осталось достаточно трубы на рулоне, чтобы вернуться обратно в коллектор.





ПОДГОТОВКА ТРУБЫ

Используйте рекомендованный труборез, входящий в комплект поставки, для обрезки трубы и используйте развертку для очистки внутренней поверхности.







ЗАПОЛНЕНИЕ СИСТЕМЫ

Перед укладкой стяжки заполните трубы водой и оставьте под давлением.
Можно подключиться к коллектору и проверить тоже. Проверьте на наличие утечек и падения давления. Коллектор с расходомерами (маленькие прозрачные пластиковые флаконы) — это подающий коллектор, другой коллектор — обратный коллектор. Убедитесь, что весь воздух вышел из системы, это может занять некоторое время, чтобы убедиться, что он весь вышел.

Коллектор соединяется с котлом как радиатор. Если ваш котел имеет высокотемпературный выход, такой как газовый или масляный котел, обязательно используйте какую-либо форму термостатического контроля для снижения температуры воды. Используйте либо термостатический клапан блендера, либо, если вам нужен насос, вы можете сделать это еще проще с помощью комплекта блендера с термостатом и насосом.











УПРАВЛЕНИЕ

Для систем площадью до 15,00 м2, подключенных к радиаторной системе, возможно использование существующих элементов управления. Это означает, что отопление будет включаться и выключаться вместе с радиаторами. При желании вы можете использовать термостат и моторизованный клапан.

Если вам требуется больший контроль над каждой зоной или участком трубопровода, на коллекторе можно использовать приводы. Их можно контролировать с помощью термостата. У вас может быть отдельный термостат для каждого порта/зоны, если вам требуется полный контроль.

Вам потребуется подключить приводы (на коллекторе) к термостатам (в помещениях) с помощью проводного или беспроводного управления. Проводные системы имеют тенденцию быть более надежными и экономичными. Вам нужны кабели, например. Гибкая жила длиной 1,5 м 3 , идущая от коллекторов к термостатам, обычно оба подключаются к контроллеру центра проводки, который можно разместить в любом удобном месте (обычно рядом с коллектором).
 Поток через каждый порт можно отрегулировать на коллекторе, чтобы сбалансировать систему. Расходомеры показывают скорость потока через каждый порт. Чтобы изменить их вверх и вниз, потяните стопорное кольцо (красное) и поверните расходомер по часовой стрелке (уменьшите поток) или против часовой стрелки (увеличьте поток). Работайте с одной зоной за раз, чтобы упростить процесс. Закройте все порты, оставив исполнительные механизмы снятыми с коллектора, а затем подключайте их по одному. Оставьте насос работать, подключив его к сети и подав питание на каждый привод. Убедитесь, что проходит горячая вода. Измените регулятор расхода, чтобы увидеть эффект, и сделайте то же самое с термостатическим клапаном, если он у вас есть. Наконец, сбалансируйте не только саму зону, но и зоны друг против друга.
