Деревянные балки перекрытия – виды, расчет деревянного перекрытия + пример

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

красивый внешний вид;
малый вес дерева;
ремонтопригодность;
высокая скорость монтажа.

Минусы:

без специальной защитной пропитки горючи;
низкая прочность по сравнению с железобетонными или металлическими балками;
подвержены воздействию влаги, грибка и живых организмов;
могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

жесткость. Означает способность материала сопротивляться изгибу;

звуко- и теплоизоляция;

пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам.

Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

высокая прочность;
возможность перекрывать большие пролеты;
легкость монтажа;
незначительный вес;
длительный срок службы;
отсутствие деформации;

пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м. п.

Деревянные балки перекрытия — размеры

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

точные размеры;
возможность использования на длинных пролетах;
исключена возможность деформирования;
малый вес;
уменьшение мостиков холода;
возможность закрепить коммуникации;
возможность монтажа своими руками без привлечения специальной техники;
широкая сфера применения.

Недостатки:

высокая стоимость;

неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия — виды и типы, таблица

Материал подготовлен для сайта www. moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64. 13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты использования деревянных балок перекрытия вне зависимости от их вида или места использования.

Ниже представлена подборка наиболее важных документов по данной тематике.

Деревянные балки перекрытия – ГОСТ — СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими влияние на выбор материала для устройства деревянных балок перекрытия. А также научились определять сечение и выполнять расчёт деревянных балок перекрытия.

Расчет деревянной балки перекрытия согласно СП 64.13330.2011

Примечание: Если нагрузка на балку вам уже известна, а вникать в теоретические основы расчета у вас нет никакого желания, то можете сразу воспользоваться калькулятором. Впрочем воспользоваться калькулятором можно и после того, как определены нагрузка и расчетное сопротивление.

Итак планируется междуэтажное перекрытие по деревянным балкам для дома, имеющего следующий план:

Рисунок 515. 1. План помещений второго этажа.

1. Общий Расчет балки перекрытия санузла на прочность

Для того, чтобы рассчитать деревянную балку на прочность согласно требований СП, следует сначала определить множество различных данных на основании общих положений расчета балок.

1.1. Виды и количество опор

Деревянные балки будут опираться на стены. Так как мы не предусматриваем никаких дополнительных мер, позволяющих исключить поворот концов балки на опорах, то опоры балки следует рассматривать, как шарнирные (рисунок 219.2).

Рисунок 219.2.

Примечание: Так как концы балок, опирающиеся на каменные стены, для уменьшения риска гниения балок как правило обрабатывают гидроизоляционными материалами, имеющими относительно малый модуль упругости, при этом глубина заделки концов балки в стену не превышает 15-20 см, то даже если на опорные участки таких балок будет опираться каменная кладка, то это все равно не позволяет рассматривать такое опирание, как жесткое защемление.

1.2. Количество и длина пролетов

Согласно плану, показанному на рисунке 515.1, для перекрытия в санузле (помещение 2-1) длина пролета будет составлять около:

l = 4.18 — 0.4 = 3.78 м

При этом балки будут однопролетными, а значит статически определимыми.

1.3. Система координат

Расчет будем производить используя стандартную систему координат с осями х, у и z. При этом балка рассматривается как стержень, нейтральная ось которого совпадает с осью координат х, а начало координат совпадает с началом балки. Соответственно длина балки измеряется по оси х.

1.4. Действующие нагрузки

Все возможные расчетные плоские нагрузки для такого перекрытия мы уже собрали:

q_рп = 212.46 кг/м²

q_рв = 195 кг/м²

Примечание: при объемной чугунной ванне, установленной посредине балок перекрытия, расчетное значение временной нагрузки может быть значительно больше.

Однако такие значения нагрузок можно использовать только при расчете монолитного перекрытия. В нашем же случае балки перекрытия представляют собой крайние или промежуточные опоры для многопролетных балок — досок настила и остального пирога перекрытия.

Таким образом для более точного определения нагрузки на наиболее загруженную балку следует точно знать, доски какой длины будут использоваться в качестве настила по балкам. Если такого знания нет, то я рекомендую рассматривать наиболее неблагоприятный вариант, а именно — доски будут перекрывать 2 пролета, т.е. опираться на 3 балки перекрытия.

В этом случае наиболее нагруженной будет балка — промежуточная опора для таких досок — двухпролетных балок, соответственно значения нагрузок для такой балки следует увеличить в 10/8 = 1.25 раза или на 25%, тогда:

q_рп = 212.46·1.25 = 265.58 кг/м²

q_рв = 195·1.25 = 243.75 кг/м²

Если доски будут перекрывать 3 пролета, то значения нагрузок следует увеличить в 1. 1 раза (253.4.4). При 4 пролетах — в 8/7 = 1.15 раза (262.7.10) и так далее, тем не менее остановимся на первом варианте, так оно надежнее.

Так как на рассчитываемое перекрытие действует только одна кратковременная нагрузка (особые нагрузки типа взрывной волны или землетрясения мы для нашего перекрытия не предусматриваем), то при рассмотрении основного сочетания нагрузок используется полное значение кратковременной нагрузки согласно СП 20.13330.2011 «Нагрузки и воздействия» п.1.12.3, тогда:

q_р = 265.58 + 243.75 = 509.33 кг/м²

Так как балки рассчитываются не на плоскую, а на линейную нагрузку, то при шаге балок 0.6 м расчетная линейная нагрузка на балку составит:

q_рл = 509.33·0.6 = 305.6 кг/м

1.5. Определение опорных реакций и максимального изгибающего момента

Так как загружение балки равномерно распределенной нагрузкой — достаточно распространенный частный случай, то для определения опорных реакций можно воспользоваться готовыми формулами:

А = В = ql/2 = 305. 6·3.78/2 = 577.6 кг

М_max = ql²/8 = 305.6·3.78²/8 = 545.82 кгм или 54582 кгсм

1.6. Построение эпюр поперечных сил и изгибающих моментов

В нашем частном случае, когда нагрузка является равномерно распределенной, можно опять же воспользоваться готовыми эпюрами, благо их для такого случая построено уже множество:

Рисунок 149.7.2. Эпюры поперечных сил и моментов, действующих в поперечных сечениях

Для большей наглядности можно нанести полученные значения поперечных сил (опорные реакции — это и есть значения поперечных сил в начале и в конце балки) и максимального изгибающего момента на эпюры.

Примечание: В данном случае эпюра моментов помечена знаком минус, просто потому, что откладывается снизу от оси координат х. А вообще знак для моментов принципиального значения не имеет, так как при действии момента всегда есть и растянутая и сжатая зона поперечного сечения. Таким образом наиболее важно понимать, где при действии момента будет растянутая, а где сжатая зона сечения. Впрочем для деревянных балок это большого значения не имеет.

1.7. Определение требуемого момента сопротивления

Согласно СП 64.13330.2011 «Деревянные конструкции» п.6.9 расчет изгибаемых элементов, обеспеченных от потери устойчивости плоской формы деформирования, следует производить, исходя из следующего условия:

M/W_расч ≤ R_и (или R^и_д.ш.) (533.1)

где М — расчетное значение изгибающего момента. В нашем случае (для балки постоянного сечения при действии равномерно распределенной нагрузки) достаточно проверить балку на действие максимального изгибающего момента. В общем случае при достаточно сложной комбинации различных нагрузок или для балок переменного сечения могут потребоваться проверки на прочность в нескольких сечениях. Для определения момента в этих сечениях и используется эпюра моментов.

R_и — расчетное сопротивление древесины изгибу. Определение расчетного сопротивления древесины в зависимости от различных факторов — отдельная большая тема. В данном случае ограничимся тем, что при использовании балок из цельной древесины — сосны 2 сорта расчетное сопротивление изгибу для балок перекрытия санузла может составлять R_и = 113.3 кгс/см².

R^и_д.ш. — расчетное сопротивление для элементов из однонаправленного шпона, но так как в данном случае мы рассматриваем балку из цельной древесины, то возможные значения клееных элементов нас не интересуют

W_расч— расчетный момент сопротивления рассматриваемого поперечного сечения. Для элементов из цельной древесины W_расч = W_нт, где W_нт — момент сопротивления рассматриваемого сечения с учетом возможных ослаблений — момент сопротивления нетто.

Так как для рассчитываемых балок не предусматривается никаких ослаблений в зоне максимального загружения (гвозди крепления досок перекрытия не в счет), то требуемый по расчету момент сопротивления поперечного сечения балки можно определить, преобразовав соответствующим образом формулу (533.1):

W_расч ≥ М/R_и = 54582/113.3 = 481.73 см³

1.8. Определение геометрических параметров сечения

Так как мы предварительно приняли прямоугольное поперечное сечение балок, имеющее размеры b — ширину и h — высоту, то задавшись значением одного из этих параметров, мы можем определить значение другого.

Если принять ширину балок 10 см, исходя из сортамента производимых в ближайших окрестностях лесоматериалов, то требуемую высоту поперечного сечения можно определить по формуле:

(147.4)

h_тр = √6·481.73/10 = 17 см.

Исходя из все того же сортамента, высоту балок следует принять не менее 20 см. Также можно уменьшить шаг балок, например при шаге балок 0.45 м значение расчетного момента сопротивления составит не менее

W_расч = 0.5·481.73/0.6 = 361.3 см³

и тогда минимально допустимая высота сечения

h_тр = √6·361.3/10 = 14.72 см.

А значит можно принять высоту балок равной 15 см. Впрочем, возможны и другие варианты подхода, например, более точно учесть количество пролетов, перекрываемых досками, это позволит уменьшить значение нагрузки на 10-15%.

2. Определение прогиба

Так как для однопролетных балок с шарнирными опорами значение прогиба может стать определяющим, то я рекомендую определять прогиб сразу после определения параметров сечения.

При действии равномерно распределенной нагрузки на однопролетную балку с шарнирными опорами значение прогиба без учета влияния поперечных сил можно определить по следующей формуле:

f₀ = 5ql⁴/(384EI)

где q — нормативное значение нагрузки.

Значения плоских нормативных нагрузок, необходимые для определения прогиба, мы уже определили при сборе нагрузок. Они составляют:

q_нп = 171.6 кг/м²

q_нв = 150 кг/м²

Соответственно с учетом шага балок 0.6 м и перераспределения опорных нагрузок линейная нормативная нагрузка составляет:

q_нл = 0.6·1.25(171.6 + 150) = 241.2 кг/м (2.412 кг/см)

Е = 10⁵ кгс/см², модуль упругости древесины, принимаемый по СП 64.13330.2011 «Деревянные конструкции».

I = bh³/12 = 10·20³/12 = 6666.67 см⁴, — момент инерции рассматриваемого прямоугольного сечения балки.

Тогда

f₀ = 5·2.412·378⁴/(384·10⁵·6666.67) = 0.962 см

При действии равномерно распределенной нагрузки на балку значение коэффициента с, учитывающего влияние поперечных сил на значение прогиба, составит согласно таблицы Е. 3:

с = 15.4 + 3.8β (533.2)

Так как высота балки у нас постоянная величина, то β =1 = k и соответственно

с = 15.4 + 3.8 = 19.2

Тогда при высоте балки h = 0.2 м и пролете l = 3.78 м (h/l = 0.053) значение прогиба с учетом поперечных сил составит:

f = f_o[1 + c(h/l)²]/k = 0.962[1 + 19.2·0.053²]/1 = 1.01 см

Предельно допустимое значение прогиба деревянных балок междуэтажного перекрытия согласно таблицы 19 СП 64.13330.2011 «Деревянные конструкции» составляет f_д = l/250 = 387/250 = 1.55 см.

Необходимые требования по максимально допустимому прогибу нами соблюдены, мы можем продолжать расчет.

1.9. Проверка по касательным напряжениям (прочность по скалыванию)

При изгибе в сечениях, поперечных и параллельных нейтральной оси балки, будут действовать касательные напряжения. В деревянных балках это может привести к скалыванию древесины вдоль волокон. поэтому касательные напряжения т не должны превышать расчетного сопротивления R_ск скалыванию:

т = QS’_бр/b_расI_бр ≤ R_ск (R^ск_д.ш.) (533.3)

где Q — значение поперечной силы в рассматриваемом поперечном сечении, определяемое по эпюре моментов. В нашем случае максимальные касательные напряжения будут действовать на опорах балки, Q = 557.6 кг

S’_бр — статический момент брутто (т.е. без учета возможных ослаблений сечения) сдвигаемой (скалываемой) части сечения. Статический момент определяется относительно нейтральной оси балки.

b_рас — расчетная ширина сечения рассматриваемого элемента конструкции. В данном случае у нас ширина балки равна b_рас = 10 см.

R_ск — расчетное сопротивление древесины скалыванию. Как и при определении расчетного сопротивления изгибу значение, определенное по таблице 3, следует дополнительно умножить на ряд коэффициентов, учитывающих различные факторы. Впрочем факторы у нас не изменились и потому согласно п.5.а) и определенным ранее коэффициентам расчетное сопротивление скалыванию составит:

R_ск = 1.6·0.9·0.95 = 1.368 МПа (13.95 кгс/см²)

I_бр — момент инерции брутто, т.е. опять же определяемый без учета возможных ослаблений сечения. В данном случае момент инерции брутто совпадает с определенным ранее моментом инерции.

Впрочем, для балок прямоугольного сечения нет большой необходимости при подобных расчетах определять как статический момент полусечения, так и момент инерции. По той причине, что максимальные касательные напряжения действуют посредине высоты балки и составляют:

т = 1. 5Q/F (270.3)

Тогда

т = 1.5·557.6/(10·20) = 4.182 кг/см² < 13.95 кг/см²

Требование по прочности по скалыванию соблюдается, причем с 3-х кратным запасом.

На этом расчет деревянной балки постоянного сплошного сечения, устойчивость которой из плоскости изгиба обеспечена другими элементами конструкции, можно считать законченным. Во всяком случае никаких дополнительных требований Сводом Правил в таких случаях не предъявляется.

Тем не менее я рекомендую дополнительно проверить опорные участки балки

1.10. Проверка на прочность опорных участков балки

Любая балка в отличие от показанной на рисунке 219.2 модели имеет опорные участки. На этих опорных участках действуют нормальные напряжения в сечениях, параллельных нейтральной оси балки.

Распределение нормальных напряжений на этом участке зависит от множества различных факторов, в частности от угла поворота поперечного сечения балки на опоре, длины опорных участков и т. п.

Если для упрощения расчетов принять линейное изменение нормальных напряжений от максимума до 0, то примерное значение максимальных нормальных напряжений на опорных участках можно определить по следующей формуле:

σ_у = 2Q/(bl_оп) ≤ R_cм90 (533.4)

где Q — значение поперечной силы согласно эпюры «Q», как и прежде оно составляет Q = 557.6 кг;

b — ширина балки b = 10 см;

l_оп — длина опорного участка, из конструктивных соображений примем l_оп = 10 см;

2 — коэффициент учитывающий неравномерность распределения напряжений на опорном участке;

R_cм90 — расчетное сопротивление смятию поперек волокон. Согласно п.4.а) таблицы 3 и с учетом поправочных коэффициентов расчетное сопротивление смятию поперек волокон составит:

R_см90 = 4·0. 9·0.95 = 3.42 МПа (34.8 кгс/см²)

Тогда

2·557.6/(10·10) = 11.15 кг/см² < 34.8 кг/см²

Как видим условие по прочности на опорных участках также соблюдается и снова с хорошим 3-х кратным запасом.

И теперь расчет балки перекрытия санузла можно действительно считать законченным.

Дополнительные проверки на прочность в местах действия сосредоточенных нагрузок здесь не требуются как минимум потому, что при принятой расчетной схеме сосредоточенные нагрузки отсутствуют. Да и рассматривать плоское напряженное состояние балки для определения максимальных напряжений при постоянном сплошном прямоугольном сечении балки и принятой схеме нагрузок и опор на мой взгляд также не требуется.

Расчет деревянных балок перекрытия — Кровля крыши для дома

Автор Кровельщик На чтение 8 мин Просмотров 262 Обновлено 19. 09.2017

Деревянные балки перекрытий – общая информация

Зачастую деревянные балки перекрытий используются в строительстве жилых домов. Отличительной особенностью таких построек является то, что они возводятся по каркасной технологии. Из названия элемента можно судить о том, что балки идут на выполнение перекрытий между этажами и чердачного перекрытия.

В массе своей изготавливаются такие балки из хвойных пород дерева. После просушки и изготовления элемент покрывается антисептическим материалом. Балки изготовляются с разными сечениями самой различной длинной и высотой, в зависимости от потребности строителей.

К преимуществам элемента можно отнести:

простой монтаж и небольшой вес;
широкая распространенность материала, из которого балка изготовляется;
при использовании деревянных балок в помещении прекрасная звуконепроницаемость;
балки не очень хорошо горят;
невысокая стоимость;
деталь поддается ремонту;
балки внешне выглядят очень красиво;
монтаж выполняется в течение дня.

Благодаря этим преимуществам деревянную балку можно приобрести в любой момент без предварительного заказа.

Впрочем, недостатки у детали тоже есть:

нет пропитки от горения и ее необходимо выполнять дополнительно;
в сравнении с металлическими элементами такого же типа, балки из дерева менее прочные;
деталь больше подвержена влаге и воздействию насекомых, нежели металлические изделия;
в результате температурного перепада балки могут претерпеть незначительную деформацию.

При изготовлении элемента необходимо учесть следующие требования:

Прочность материала – балка должна выдерживать серьезные нагрузки.
Жесткость – элемент не должен терять форму.
Шумоизоляция и защита от высоких температур.
Пожарная безопасность – деталь необходимо пропитывать специальным негорючим составом.

Подобные требования необходимы потому, что перекрытие – один из важнейших элементов во всем строении и малейшая деформация приведет к разрушению всего дома. Балки призваны распределять нагрузку равномерно и не дать этому произойти.

Виды и типы деревянных балок перекрытия

Деление балок из дерева происходит как по типам, так и по видам.

Выглядит оно следующим образом:

По назначению:
- Перекрытие в подвале и цокольном этаже – элемент особой прочности, поскольку на нем будет в дальнейшем стоять весь дом. Кроме этого, данное перекрытие будет являться основанием для напольного покрытия, что тоже станет дополнительной нагрузкой.
- Чердачное перекрытие – здесь у балок большой нагрузки не будет и лучше всего использовать небольшие элементы, чтобы конструкция не оказывала слишком большого давления на нижние балки. Также необходимо сохранить доступ к данным деталям, поскольку они будут часто подвергаться влиянию влажной среды и ветра и рано или поздно потребуют ремонта.
- Междуэтажное перекрытие – особенности такого элемента конструкции заключаются в том, что балки одновременно могут быть напольными перекрытиями и потолком. Для того, чтобы повысить звукоизоляцию и увеличить теплоизоляцию помещения, необходимо утеплить строение специальными материалами и зашить сверху доской и гипсокартоном.
По виду:
- Клееные – изготавливаются из нескольких деталей путем склейки. Способны выдерживать повышенную нагрузку, и не имеют ограничений по длине. Срок службы у таких элементов очень большой. Балки обладают высокой прочностью, легкостью и устойчивостью к возгораниям.
- Цельномассивные – изготавливаются из дерева твердых пород и выполнены из целого бревна. Используются для пролетов до 5 метров.

Требования к перекрытиям из дерева

Для того, чтобы построенный дом простоял долго лет и не доставил своим хозяевам никаких хлопот нужно учитывать несколько требований, которым должны соответствовать балки перекрытий:

Прежде всего, сам брус, из которого выполняется балка, должен быть выполнен из твердой породы дерева, которая обладает повышенной жесткостью и не поддается деформированию. Это необходимо для того, чтобы постройка могла в дальнейшем выдерживать большие нагрузки в виде верхних этажей, кровли.
Вес балки может превышать 350 кг на квадратный метр.
Допустимый размер балки – 7 метров.
При утеплении толщина материалов не должна превышать 25 см при перекрытии этажей с разным температурным режимом и 10 см, если утепляются балки между этажами с одинаковым температурным режимом.
Материал, из которого элемент изготовлен, должен быть максимально просушен и содержать влаги не более 20%. При необходимости используется гидроизоляция перекрытия путем применения специальной пленки.

Расчет деревянных балок перекрытия – специфика

Для того, чтобы правильно выполнить перекрытия в доме, стоит произвести предварительный расчет, чтобы в дальнейшем конструкция постройки была устойчивой и смогла эксплуатироваться длительное время.

Для этого необходимо учесть ряд моментов:

Возможные нагрузки. Здесь во внимание берется как постоянная нагрузка, так и переменная. К постоянной можно отнести вес перегородок и все конструкции, а под переменной понимается обстановка внутри дома и вес людей в нем проживающих.
Жесткость или нормативный показатель прогиба. У любого материала есть свой уровень жесткости. Впрочем, для конкретного случая используется формула, которая позволяет рассчитать эту величину. Показатель не должен превышать соотношения 1/200 для чердачных перекрытий и 1/250 для межэтажных.
Длина двутавровой балки не может превышать 5 метров для межэтажных перекрытий и 6 метров для чердачных.
Толщина элемента должна составлять не менее 1/25 ее длины.

Наиболее оптимальный вариант проведения предварительных подсчетов – это начать с выполнения чертежа будущей постройки.

Деревянные балки перекрытия – ГОСТы и СНиПы

Использование деревянных балок, их параметры, виды и место расположения регулируется следующими ГОСТами и СНиПами:

СНиП 2. 01.07-85 – Нагрузки и воздействия
СНиП 2.08.08-89 – Жилые здания
СНиП 3.03.01-87 – Несущие и ограждающие конструкции
СНиП П-25-80 – Деревянные конструкции
СНиП П-26-76 – Кровли
СНиП 23-01-99 – Строительная климатология
СНиП 31-02-2001 – Дома жилые одноквартирные
ГОСТ 8486-86 Е – Пиломатериалы хвойных пород. Технические условия
ГОСТ 13579-78 – Блоки бетонные для стен подвалов. Технические условия
ГОСТ 16381-77 – Материалы и изделия строительные теплоизоляционные. Классификация и общие технические требования
ГОСТ 24454-80 Е – Пиломатериалы хвойных пород. Размеры.
ГОСТ 30244-94 – Материалы и изделия строительные. Метод испытания на возгораемость (горючесть)
ГОСТ 30247. 1-97 – Конструкции строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции.
ГОСТ 30403-96 – Конструкции строительные. Метод определения пожарной опасности.

Как определить нагрузку, которая будет действовать на перекрытие?

Нагрузка на перекрытие формируется из собственного веса балки, дополнительных материалов (утеплителя, заполнителя, зашивки) и переменного веса – внутренне обстановки жилища, и веса людей, проживающих в доме. Также, очень много зависит от частоты эксплуатации помещения.

Чтобы учесть все нюансы и погрешности, специалисты проводят специальный расчет, позволяющий понять, какой вес будет воздействовать на устанавливаемые балки. Исчисление очень сложное и громоздкое, поэтому очень сложно выполнить его самостоятельно.

Однако, для этого существует упрощенный вариант:

К примеру, возьмем перекрытие для чердака, где никакой мебели не стоит, но куда помещаются ненужные вещи. В качестве утеплителя используется обычная минвата. Нагрузка обычно составляет 50 кг на один квадратный метр.

70х1,3 = 90 кг/кв.м, где 70 – норма нагрузки для такого вида перекрытия, кг/кв.м, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, воздействующая на перекрытие, составит:

50+90=130 кг\кв.м. При округлении за норму берем 150 кг/кв.м. Увеличение происходит потому, что может быть использован более тяжелый утеплитель и обшивка.

В этом случае, общая нагруженность перекрытий составит:

50+150х1,3 = 245 кг/кв.м, округляем до 250 кг/кв.м.

Если на чердаке на будущее планируется отделка под мансарду, то стоит увеличить нагрузку до 350 кг на метр квадратный. Для определения нагрузки существуют всевозможные онлайн калькуляторы.

Что следует знать про нагрузку на балку?

Чтобы правильно выбрать параметры, сечение, и материал, из которого изготавливаются балки перекрытий, нужно предварительно ознакомиться с параметрами, которым должна соответствовать деталь.

Все будет зависеть от того, где балка будет располагаться, какая нагрузка на нее ляжет. Очень важно учесть и уровень деформации дерева. Чем мягче порода, тем выше уровень деформации.

Шаг и сечение балок деревянного перекрытия

При строительстве дома крайне важно учесть шаг и сечение деревянного покрытия. От того, насколько часто расположатся балки, будет зависеть устойчивость дома. Если шаг перекрытий получится значительный, то на каждую балку ляжет достаточно высокая нагрузка и постройка вряд ли будет надежной.

Слишком маленький шаг между балками приведет к повышенной жесткости конструкции и возможной деформации строения в будущем. Оптимальным вариантом считается шаг от 30 см до 1,2 метра. Это обусловлено еще и тем, что получившиеся ячейки будут прекрасно подходить под размер утеплителя.

Что касается сечения детали, то обычно используется деталь прямоугольной формы с сечением 1,4:1, при этом, ширина элемента может быть от 40 до 200 мм, а высота 100 – 300 мм.

Основные требования к балкам перекрытия

К главным требованиям можно отнести следующие:

Параметры детали: длина, ширина, высота, сечение.
Уровень жесткости материала.
Какая нагрузка ляжет на деталь.
Горючестойкость.
Влагостойкость, шумоизоляция.

Пример расчета деревянной балки

Для того, чтобы рассчитать как будет зависеть нагрузка на балку от размера детали и шага, при установке можно воспользоваться следующими формулами:

Стандартные пролет для балки: 2,5 – 4 метра при прямоугольном сечении и отношении высоты к ширине 1,4:1.
Нужно учесть, что в стену балка входит минимум на 12 см.
При расчете необходимо учесть и собственный вес балки от 190 до 220 кг на метр квадратный.

Чтобы просчитать величину прогиба при нагрузке необходимо воспользоваться формулой:

Мmax = (q х l в кв.) / 8 = 220х4 в кв./8 = 400 кг•м.кв.

Далее, переходим к расчету момента сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R – сопротивление дерева, взято из СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции», введенные в эксплуатацию в 2011 г.

Выполненные расчеты помогут построить устойчивый и рассчитанный на длительную эксплуатацию дом.

Как правильно рассчитать габариты деревянных балок перекрытия

При монтаже перекрытия важно сделать его надежным – необходимо верно подобрать точные габариты балок, которые используются в работе. При этом расчет размеров элементов чрезвычайно важен, поскольку от параметров балок зависит степень их прочности. Ширина элементов, изготовленных как из дерева, так и из металла, имеет прямую связь с шириной проектируемого перекрытия, а на параметры сечения влияют шаг, нагрузка и длина пролета.

В сети Интернет размещена масса информации на тему того, как производится расчет балок перекрытия, однако не всегда такие калькуляторы могут выдать достоверные данные. По этой причине оптимальным вариантом будет выполнить расчет деревянного перекрытия своими силами – для этого необходимо знать несколько формул и схему проведения замеров.

Процедура расчета деревянных балок перекрытия

Деревянные перекрытия являются элементами конструкции, на которые возложена несущая функция. При выполнении расчетов для изготовления данных элементов необходимо учитывать особенности проекта и самих элементов непосредственно, а именно:

такие параметры как габариты и количество балок зависят от вычислений пролетов, которые заложены в проект. При выполнении замеров обязательно нужно принимать во внимание глубину, на которую балки будут вводиться в стеновые панели для крепления;
если стены кирпичные, то балка, выполненная из бруса, должна заходить более чем на 150 мм, а из доски – на 100 мм. Если домокомплект является древесной конструкцией, то этот показатель должен составлять порядка 70-ти мм;
длина балок должна равняться длине пролета, если для крепления используются кронштейны и уголки. В случае с металлическими балками расчет должен быть произведен с учетом того, что они будут удерживать на себе вес всего перекрытия;
стандартный размер ширины пролета составляет от 2,5 до 4-х метров, при этом длина балки равна 6-ти метрам. Если конструкция предполагает большую длину, то для изготовления балок используется специальный клееный брус или стеновые перегородки.

Вычисление приблизительной нагрузки на перекрытие

Балки перекрытия, выполняя в конструкции несущую функцию, принимают на себя большую нагрузку, которая включает не только собственный вес, но и веса предметов, которые будут установлены на само перекрытие. Габариты балки перекрытия рассчитываются с помощью специальных калькуляторов, где учитываются все возможные аспекты.

Также рассчитать данные параметры можно и самостоятельно, следуя таким рекомендациям:

для чердачных конструкций не предусматривается большая нагрузка, поэтому она может быть рассчитана умножением коэффициента прочности 1,3 на 70, что является потенциальной наибольшей нагрузкой на метр квадратный;
при использовании толстых досок или тяжелого межбалочного утеплителя в формуле параметр 70 меняется на 150;
при обустройстве мансарды нагрузка увеличивается до 350-ти кг на метр квадратный;
если речь идет о межэтажном перекрытии, то нагрузка равна 400 кг на метр квадратный.

Определение шага и сечения балок

После определения нагрузки необходимо вычислить расчет шага и сечения для балок перекрытия. Это делается с учетом таких особенностей:

пропорция высоты к ширине балки равна 1,4:1. При этом ширина варьируется в пределах 40-200 мм, а толщина колеблется в рамках 100-300 мм;
диапазон шага может колебаться в пределах 300-1200 мм с учетом размеров листового утеплителя и подшивочного материала;
изгиб с учетом нагрузки составляет 1/200 и 1/350 для чердачных и межэтажных перекрытий, соответственно;
сечение вычисляется с помощью специальных калькуляторов;
при нагрузке 400 кг/м отношение ширины пролета, шага и сечения составляет порядка 75 на 100 мм при шаге в 0,6 мм и ширине пролета в 2мм.

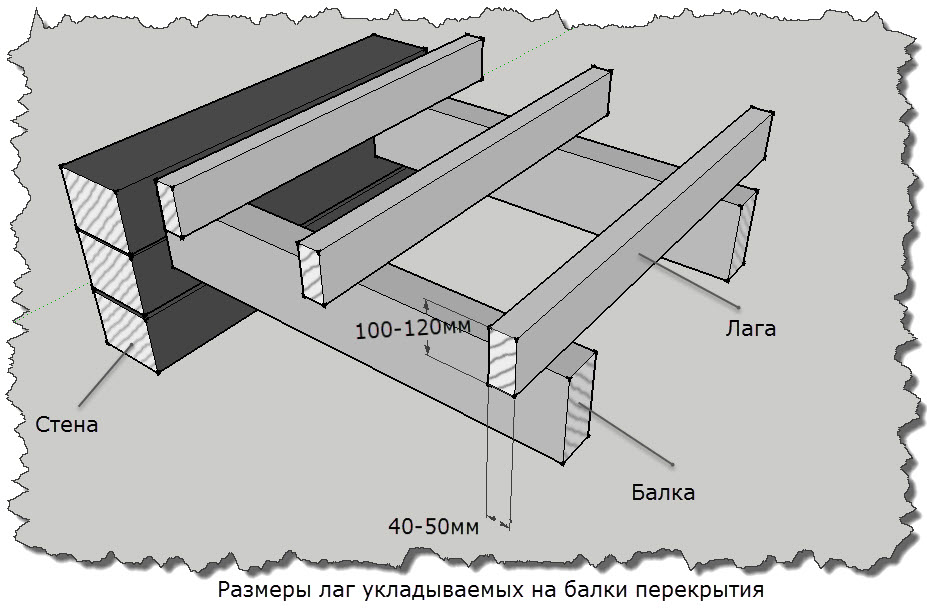

Особенности деревянных балок перекрытия

При изготовлении балок перекрытия из древесины должны соблюдаться следующие условия:

сырье – это хвойные деревья с влажностью до 14%;
отсутствие поражения древесины плесенью и вредителями;
обязательна обработка заготовок антисептиком;
пропорция сторон балки должна составлять 7:5;
приветствуются максимально высокие лаги, что гарантирует прочность при больших нагрузках;
при изготовлении несущих балок в центре делается строительный подъем, который со временем под воздействием нагрузок станет ровным;
при высокой частоте укладки лагов бревна могут быть заменены досками;
оптимальные габариты балок составляют: толщина – 50 мм, высота – 150-180 мм, ширина лага – 400-600 мм.

Особенности балок из металла

При использовании в монтаже металлических несущих балок следует знать о вероятных проблемах, с которыми предстоит столкнуться:

образование ржавчины при избыточной влажности;
необходимость использования грузоподъемника для монтажа;
монтаж звукоизоляции предусматривает обязательное использование войлока для обработки торцов.

Обзор деревянных балок перекрытий

Дом будет теплый только с присутствием хорошей теплоизоляции в перекрытиях, а строителей интересует, насколько удобно работать с предложенным материалом.

Это стало причиной частого использования деревянных балок при строительстве небольших загородных домов.

Требования

Чтобы деревянные перекрытия максимально эффективно выполняли свои функции, необходимо:

Если перекрытие устанавливается между помещениями, у которых планируется разный температурный режим, тщательно утепляем его. Иначе в отапливаемой части будет большая потеря тепла.
При расчете запаса прочности учитывать нагрузку от мебели, техники и жильцов.
Тщательно заделать отверстия на стыках для улучшения звукоизоляции.
В подвалах часто бывают специфические запахи, сырость и прочие неприятные явления. Дополнительная вентиляция не даст им пробиваться в жилую часть дома.
Утеплительный слой не обязательно должен состоять из специальных материалов. Доступный керамзит, шлак, пенопласт выполнят его функцию. Главное – наличие утеплителя.

Перекрытие из дерева – экономичный вариант для небольшого здания, особенно в местности, где леса за околицей населенного пункта. Если для эпохальных строек несущей прочности будет недостаточно, частникам несомненно можно воспользоваться. Монтировать быстро, природный материал, работать с которым – одно удовольствие.

Вопросы о сроке службы отпадают, если придерживаться строительных технологий. При грамотной обработке и правильном выборе бревен дом простоит очень долго.

Если балки по старинке вытесывают из цельного дерева, выбирать необходимо хвойные породы. Лиственные не обладают достаточной прочностью.

Чаще балки делают с прямоугольным сечением, поскольку так с ними легче работать. Но круглый вариант предпочтительнее: самые прочные части дерева находятся сразу под корой, а обтесанная средняя часть более хрупкая.

Промышленный вариант представляет собой клееный брус. Бывает сочетание дерева с плитами ОSB, металлическими элементами, которые усиливают конструкцию.

В любом случае предстоит серьезная обработка антипиренами и всевозможными антисептиками: нужно убрать вероятность появления грибков, процессов гниения, повысить огнестойкость материала.

Прочность перекрытия во многом зависит от точного выполнения технологических процессов и правильного выбора размеров балок.

Размерные данные

Для деревянных балок перекрытия размеры определяются по двум основным замерам: длина и сечение. Первый зависит от размера ширины перекрываемого пролета, второй – от нагрузки (собственной, слоя утеплителя, пола, имущества, которое будет храниться на нем далее, живущих людей).

Для правильного вычисления длины балка необходимо учитывать, что улаживать его придется в специально оставленные ниши в стене. Для каменной кладки запас оставляется 15 см, для деревянных домов зарубки около 7 см. Если балками формируется скат крыши, они выходят за стены на 40-50 см, которые тоже требуется прибавить к замерам вместе с шириной стен.

При выборе сечения разумно делать упор в сторону перестраховки. Например, если вы не планируете делать чердак жилым, но размеры позволяют в дальнейшем изменить сове мнение, лучше подготовиться к возможным изменениям заранее.

Виды

Расчет

Определившись с размерами деревянных балок перекрытия, необходимо сосчитать их количество. Шаг балок обычно соответствует шагу лаг. Сколько раз проставлены лаги, столько бревен придется заготовить.

Иногда при строительстве небольших домов позволяют себе слишком широко ставить лаги или использовать балки с меньшим сечением, частично компенсируя это более частым шагом для перекрытия. Такое нарушение технологий довольно опасно и может привести к разрушению конструкции в течении короткого срока или после сложных погодных условий, небольшого землетрясения.

Нагрузки

Стандартный выбор нагрузки 400 кг. на м. кв. для жилых помещений и 150-30 кг. а м. кв. для нежилых не всегда соответствует истине. Надо принимать во внимание, чем именно придется заниматься в каждом из помещений.

Если на межэтажное перекрытие будет установлен каменный фундамент под бильярд или огромная чугунная ванна, планировать добавочную нагрузку надо загодя и учитывать ее при строительных работах.

Кроме того, если количество лаг достаточное, больше 5, нагрузка рассчитывается как равномерно распределенная. В случае недостаточного количества, груз начинает действовать сосредоточенной нагрузкой на одно место, что требует от перекрытия большей прочности. Тогда расчеты ведутся с учетом коэффициента перехода от равномерной нагрузки до сосредоточенной.

Кроме того, учитывается, какое именно дерево используется. Расчеты сопротивления для них, как и для промышленных деревянных балок, будут разные.

Правильно подобранные размеры деревянных балок перекрытия должны учитывать, что нагрузка будет подаваться постоянно (сопротивляемость умножаем на 0.8), и хватить конструкции должно хотя бы на 50 лет (сопротивляемость умножаем на 0.9) а то и 100 лет (вместо 0.9 – 0.8).

И только тогда можно получить приблизительно реальную картину размеров балок для проектируемого дома.

Методология и формулы расчета деревянных балок перекрытия на прочность и прогиб- Обзор +Видео

Дерево до сих пор пользуется огромной популярностью в строительстве домов, и ведь не зря. Древесина обладает такими уникальными качествами как прочность, надежность, долговечность, экологическая чистота, а хвойные породы, благодаря наличию в составе смол, обогащают воздух, дезинфицируют его, создают благоприятный микроклимат в помещении.

Материал применяется для обустройства перекрытий в жилых домах, а для правильного расчета деревянной балки многие пользуются либо онлайн калькулятором, либо услугами профессионалов. Расчёты необходимо проводить в обязательном порядке, это обеспечивает длительный срок эксплуатации.

Для строительства деревянного дома, специалисты совершают расчет нагрузки на деревянные балки. Кроме того, в строительной сфере есть понятие определения прогиба досок.

На любом этапе застройки зданий необходимо проводить математические расчеты

Расчеты необходимы для всех используемых элементов, в противном случае вас постигнет неудача. Прежде чем начать закупку материалов для строительства, проведите расчет прогиба деревянных балок. Это обеспечит надежность будущей постройки, а вы будете уверены в качественном выполнении работ.

Определение прогиба и несущей способности перекрытий дело непростое, поэтому к нему нужно подойти со всей ответственностью. Расчёты помогают определить какое количество материала необходимо закупить, а также, каких размеров должны быть балки.

Измерить пролет

Первым делом необходимо измерить пролёт, который будет перекрываться балками из древесины. Также, не забывайте продумать все нюансы способов закрепления элементов конструкции. В этой ситуации, вам необходимо определит, как глубоко элементы фиксации будут погружены в стены. Это позволит вам сделать точный расчет несущих способностей деревянной балки.

Длина деревянных балок, даст вам возможность для точного расчета необходимых параметров, в том числе и прогиба. Эти показатели обусловливаться длиной пролёта. Также, важно учитывать и то, что расчет производится с неким запасом.

Примечание.

Балки из дерева, заходящие в стены, рассчитываются с учетом данного параметра.

Учитывать материал

Делая расчет деревянной балки на прочность, вы должны брать во внимание материал, который используется для застройки. В кирпичных домах, балки перекрытия устанавливаются в специальные гнезда, с глубиной 10 – 15 см. для деревянных домов есть иные параметры СНиП. В данном случае, глубина гнезд должна составлять 7 – 9 см. Параметры глубины гнезд определяют несущую способность балок.

Использование при установке перекрытий хомутов или кронштейнов, длина балок должна соответствовать проемам. Иными совами, вы должны сделать расчет промежутка между стенами, получив в результате величину несущей способности.

Примечание.

Формируя скат кровли, балки необходимо вынести за пределы стен на 30 – 50 см.

Длина обрезной доски должна составлять не более 6 м. Иначе, это к уменьшению несущей способности, и увеличению прогиба. Современное строительство отличается тем, что пролеты в домах составляют порой отметки 10 – 12 м. такие размеры, предусматривают применение клееного бруса (прямоугольной формы или двутаврового). Для увеличения показателей стойкости, применяют установку опор. К примеру, зачастую ставят колоны или добавочные стены. Также, для удлинения пролета, часто применяют технологию монтажа ферм.

Для строительства малоэтажных зданий

Используются однопролётные перекрытия: доски, бревна, брусья. Их длина может быть самой разнообразной, но в любом случае зависеть от габаритов здания.

Деревянные брусья берут на себя роль несущей конструкции. Их сечение должно составлять 14 -25 см, толщина 5,5 см – 15 см. Такие размеры – самые часто применяемые в строительстве домов. На практике, довольно часто применяется перекрестная схема установки перекрытий. Это дает возможность максимально укрепить конструкцию, не затрачивая дополнительные материалы и время в работе.

Оптимальная длина пролёта в процессе расчета деревянных балок перекрытия, составляет 2,5 – 4 м. Лучшее сечение для балок перекрытия – в соотношении высоты-ширины 1,5:1.

В строительстве существуют определенные формулы расчетов деревянных балок и необходимых параметров, которые выработались за годы непрерывной практики.

Формулы расчета деревянных балок на изгиб

M / W < = Rд

М – момент прогиба, измеряемый в кгс х м.
W – уровень сопротивления, измеряемый в см³.
M = ( ql²) / 8
Две переменные в данной формуле, помогают рассчитать нагрузку на деревянную балку.
q – нагрузка, которую может выдерживать балка.
l – длина балки перекрытия.

Примечание.

Результат, полученный от методологии расчета деревянных балок и степени прогиба, находится в непосредственной зависимости от используемого материала и метода обработки.

Итог

Важность расчета деревянных балок настолько велика, что от него зависит прочность всей дальнейшей конструкции здания. Не важно, насколько прочный брус вы используете для строительства, в процессе эксплуатации, он все равно потеряет свои первоначальные свойства. Под давлением и оказанной нагрузкой всей конструкции, балки начнут прогибаться, и чем больше времени пройдет, тем хуже.

Превышение показателей в 1/250 от всей длины доски перекрытия, увеличивает возможность создания ситуации аварийного обрушения. Именно поэтому, специалисты советуют не относиться халатно к расчетам деревянных балок перекрытий в жилом доме, и в случае если вы не сможете сделать при помощи калькулятора расчета деревянных балок самостоятельно, обратитесь к профессионалам.

Дом и деревянные балки перекрытий

Деревянные балки перекрытий

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных конструкций — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, дерево перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий — это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий (комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скреплены металлозубчатыми пластинами.

Балки межэтажных перекрытий могут служить опорными балками для выступающих деревянных балконов.

Как рассчитать необходимое сечение традиционной деревянной балки перекрытий?

Оптимальный пролет для деревянных конструкций — 2,5- 4 метра. Лучшее сечение для дерева: прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

При выборе расчета сечения учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса. Как пропускать коммунникации через балки: читайте о допустимых размерах и расположении вырезов и отверстий в балках перекрытий:

Для расчета минимального и оптимального сечения можно воспользоваться он лайн калькулятором Романова для деревянных балок перекрытий Для деревянно-металлических балок перекрытий можно воспользоваться онлайн калькулятором ХТС балок.

Читайте как рассчитать толщину утеплителя в деревянном полу дома в вашем регионе.

Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длин пролетов:

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. — рекомендуется расчитывать именно на эту нагрузку

Таблица. Сечения деревянных балок перекрытия

пролёт (м)/ шаг установки (м)	2,0	2,5	3,0	4,0	4,5	5,0	6,0
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий:

Таблица. Минимальные сечения деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

Нагрузки, кг/пог. м	Сечение балок при длине пролета, м
Нагрузки, кг/пог. м	3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	50х140	50х160	60х180	80х180	80х200	100х200	100х220
200	50х160	50х180	70х180	70х200	100х200	120х220	140х220
250	60х160	60х180	70х200	100х200	120х200	140х220	160х220
350	70х160	70х180	80х200	100х220	120х220	160х220	200х220

Если вы используете вместо балок прямоугольного сечения круглые бревна, можно пользоваться следующей таблицей:

Таблица. Минимальный допустимый диаметр круглых бревен, используемых в качестве балок междуэтажных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м²

ШИРИНА ПРОЛЕТА, М	РАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, М	ДИАМЕТР БРЕВЕН, СМ
2	1	13
2	0,6	11
2,5	1	15
2,5	0,6	13
3	1	17
3	0,6	14
3,5	1	19
3,5	0,6	16
4	1	21
4	0,6	17
4,5	1	22
4,5	0,6	19
5	1	24
5	0,6	20
5,5	1	25
5,5	0,6	21
6	1	27
6	0,6	23
6,5	1	29
6,5	0,6	25
7	1	31
7	0,6	27
7,5	1	33
7,5	0,6	29

Ознакомьтесь с преимуществами современной конструкции перекрытий пола.

Таблица. Максимальные пролеты балок перекрытий. Общие случаи

Вид	Сорт	Размер	Максимальный пролет, м
древе-сины		поперечного сечения балки, мм	при наличии горизонтальных связей у опор			при наличии перекрестных вертикальных связей			при наличии горизонтальных связей у опор и перекрестных вертикальных связей
			шаг балок, мм
			300	400	600	300	400	600	300	400	600
Древе-	2	38х89	1,86	1,72	1,58	1,99	1,81	1,58	1,99	1,81	1,58
сина		38х140	2,92	2,71	2,49	3,14	2,85	2,49	3,14	2,85	2,49
хвойных		38х184	3,54	3,36	3,20	3,81	3,58	3,27	3,99	3,72	3,27
пород		38х235	4,17	3,96	3,77	4,44	4,17	3,92	4,60	4,29	4,00
		38х286	4,75	4,52	4,30	5,01	4,71	4,42	5,17	4,82	4,49
*Примечание* — Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа

Таблица. Максимальные пролеты балок чердачного перекрытия. Неэксплуатируемый чердак.

		Размер поперечного	Максимальный пролет, м
Вид древесины	Сорт	сечения балки, мм	шаг балок, мм
			300	400	600
Древесина хвойных	2	38х89	3,11	2,83	2,47
пород		38х140	4,90	4,45	3,89
		38х184	6,44	5,85	5,11
		38х235	8,22	7,47	6,52
		38х286	10,00	9,09	7,94

Таблица. Максимальные пролеты балок перекрытий. Особые случаи

			Максимальный пролет, м
Вид		Размер попереч	Балки с потолками, прикрепленные к деревянной обрешетке						Балки с цементной
древе-сины	Сорт	ного сечения балки,	без перекрестных вертикальных связей			при наличии перекрестных вертикальных связей			стяжкой
		мм	шаг балок, мм
			300	400	600	300	400	600	300	400	600
Древе-	2	38х89	1,99	1,81	1,58	1,99	1,81	1,58	1,99	1,81	1,58
сина		38х140	3,14	2,85	2,49	3,14	2,85	2,49	3,14	2,85	2,49
хвойных		38х184	3,87	3,64	3,27	4,12	3,75	3,27	4,12	3,75	3,27
пород		38х235	4,55	4,28	3,91	4,99	4,75	4,18	5,27	4,79	4,13
		38х286	5,18	4,88	4,46	5,65	5,37	5,06	6,23	5,81	4,79
1 Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа. 2 При наличии цементных стяжек по перекрытиям перекрестные вертикальные связи в пролетах балок перекрытия не предусматриваются

Стальные (металлические) двутавровые балки перекрытий

Двутавровая металлическая балка перекрытий обладает рядом неоспоримых преимуществ, только при одном недостатке — высокой стоимости. Металлической двутавровой балкой можно перекрыть большие пролеты со значительной нагрузкой, металлическая стальная балка негорюча и устойчива к биологическим воздействиям. Однако, металлическая балка может корродировать при отсутствии защитного покрытия и наличия в помещении агрессивных сред. При пожаре металлические балки «текут» и прогибаются — поэтому их необходимо закрывать теплоизоляционными еегорючими базальтовыми плитами.

Вес одного метра двутавровой балки можно посмотреть в таблице веса двутавровых балок

В большинстве случаев в самодеятельном строительстве при расчетах в вышеуказанной программе или других ей подобных, следует считать, что металлическая балка имеет шарнирные опоры (то есть концы не фиксированы жестко — например, так как в каркасной стальной конструкции). Нагрузку на перекрытие со стальными двутавровыми металлическими балками с учетом собственного веса следует расчитвать как 350(без стяжки) -500 (со стяжкой) кг/м 2

Шаг между двутавровыми металлическими балками рекомендуется делать равным 1 метру. В случае экономии возможно увеличение шага между металлическими балками до 1200 мм.

Таблица для выбора номера двутавровой металлической балки при различном шаге и длине прогонов

Общая нагрузка, кг/м²	Пролет 6 м. № двутавра при шаге, мм			Пролет 4 м. № двутавра при шаге, мм			Пролет 3 м. № двутавра при шаге, мм
Общая нагрузка, кг/м²
	1000	1100	1200	1000	1100	1200	1000	1100	1200
300	16	16	16	10	12	12	10	10	10
400	20	20	20	12	12	12	10	10	10
	20	20	20	12	12	12	10	12	12

Железобетонные балки перекрытий

При устройстве железобетонных балок нужно использовать следующие правила (по Владимиру Романову):
1. Высота железобетонной балки должна быть не менее 1/20 длины проема. Делим длину проема на 20 и получаем минимальную высоту балки. Например при проеме в 4 м высота балки должна быть не менее 0,2 м.

2. Ширину балки расчитывают исходя из соотношения 5 к 7 (5 — ширина, 7 — высота).

3. Армировать балку следует минимум 4 прутками арматуры d12-14 (снизу можно толще) — по два сверху и снизу. Таблицы соотношения длины и массы арматуры различного сечения.

4. Бетонировать за один раз, без перерывов, чтобы ранее уложенная порция раствора не успела схватиться до укладки новой порции. С бетономешалкой бетонировать балки сподручнее, чем заказывать миксер. Миксер хорош для быстрой заливки больших объемов.

Таблица. Рекомендуемые размеры прямоугольных поперечных сечений балок

Ширина сечения.	Высота сечения, мм
мм	300	400	500	600	700	800	1000	1200	Далее кратно 300
150	+	+
200		+	+	+
300				+	+	+
400						+	+	+
500							+	+
Далее кратно 100								+	+

Теперь прочитайте про расчет стропильной системы и расчет фундамента.

For determining beam spans (distance a beam can span between supporting posts), consider the following concept. The more weight, or the longer the supported length of joist that a beam must carry, the shorter the span of the beam – for a particular size of beam.

Общие сведения о перекрытиях перекрытий

Здравый смысл подсказывает вам, что большие балки перекрытия могут нести большую нагрузку, а расстояние между балками, расположенное ближе друг к другу, также увеличивает несущую способность пола. Но больше не всегда лучше, когда строители строят дом или добавляют дополнительную комнату. Например, дополнительные два дюйма вертикального расстояния, когда пол обрамлен балками 2 x 10, а не 2 x 12, могут быть весьма важны. Таким образом, перед строителями стоит задача выбрать балки, соответствующие нагрузке, которую они несут, и при этом максимально увеличить пространство.

Расчет грузоподъемности и выбор правильных размеров и расстояния между балками перекрытия — задача более сложная, чем вы можете себе представить, поскольку здесь играет роль множество переменных:

Порода древесины
Сорт пиломатериалов
Ширина и толщина досок
Расстояние между балками
Груз помещен на пол
Длина перекрытия балок

Также доступны деревянные балки перекрытий, которые имеют свои собственные требования к размерам и интервалам.

Породы древесины

Различные породы древесины имеют разные прочностные характеристики, причем некоторые из них имеют гораздо более высокую прочность на изгиб, чем другие. В целом, у медленнорастущих видов больше колец роста на дюйм и, следовательно, они значительно сильнее, чем у быстрорастущих деревьев. Это также верно для деревьев одного и того же вида — когда условия вызывают медленный рост, древесина дерева будет прочнее.

К распространенным видам, используемым в домашних условиях, относятся:

Сосна южная желтая и пихта Дугласа обладают высокой прочностью на изгиб.
Болиголов, ель и красное дерево имеют среднюю прочность на изгиб.
Кедр красный, сосна восточная и сосна пондероза имеют низкую прочность на изгиб.

Пиломатериал сорт

Чем меньше дефектов содержится в куске пиломатериала, тем он будет прочнее. Пиломатериалы более высоких сортов (чистые, отборные или 1) имеют меньше дефектов и, следовательно, будут прочнее. Распространенный выбор для обрамления строений — пиломатериалы двух сортов. Несмотря на то, что они не такие прочные, как у более высоких сортов, дефектов в пиломатериалах двух сортов обычно недостаточно, чтобы серьезно ослабить доски.Избегайте использования пиломатериалов трех или четырех сортов для каркасных конструкций. Если вы собираете доски вручную, проверьте их на наличие сучков и других недостатков.

Размер пиломатериала

На прочность данной доски балки наиболее сильно влияет ширина доски от верха до низа. Ширина гораздо важнее, чем толщина доски. Например, балка, сделанная из сдвоенных балок 2 x 6, может охватывать расстояние примерно на 25 процентов больше, чем балка 2 x 6, но балка 2 x 12 может охватывать примерно на 80 процентов больше, чем балка 2 x 6, даже если она имеет такое же расстояние. из дерева в виде сдвоенных 2 х 6.

Нагрузка

Пролет балки также зависит от веса пола. Нагрузки на перекрытие описываются двумя измерениями: статическая нагрузка и временная нагрузка.

Собственная нагрузка для жилищного строительства обычно составляет около 10 фунтов на квадратный фут. Статическая нагрузка рассчитывается путем сложения веса строительных материалов и деления на квадратные метры.

Термин «временная нагрузка» относится к общей нагрузке, которую несет пол, включая мебель, людей и другие хранимые предметы.Для жилых полов живая нагрузка обычно составляет от 30 до 40 фунтов на квадратный фут (psf), хотя это зависит от местоположения в доме. Временные нагрузки первого этажа предъявляют более высокие требования, чем временные нагрузки второго этажа (40 фунтов на квадратный фут против 30 фунтов на квадратный фут). В комнате, используемой исключительно для сна, может потребоваться всего 30 фунтов на квадратный фут, тогда как для пола гаража над подвалом потребуется 50 фунтов на квадратный фут или выше. С другой стороны, на недоступном чердаке временная нагрузка может составлять всего 20 фунтов на квадратный фут.

Таблицы пролетов балок

Пролет балки относится к измерению, покрытому балкой между несущими конструкциями, такими как балки или фундаментные стены. Строители обычно используют предварительно рассчитанные таблицы, чтобы указать им подходящие пролеты балок для каждой породы пиломатериалов, размера и расстояния. Но всегда следует консультироваться с местными строительными нормами, так как необычные ситуации могут потребовать рекомендаций по разным пролетам. Истинные расчеты пролета балок перекрытия может производить только инженер-строитель или подрядчик.

В этой таблице с образцами приведены минимальные размеры балок перекрытия для балок с шагом 16 дюймов и 24 дюйма по центру (oc) для пиломатериалов 2-го сорта с 10 фунтов на квадратный фут статической нагрузки и 40 фунтов временной нагрузки, что типично для обычных жилых помещений. строительство:

	Желтая сосна, Пихта Дугласа		Редвуд Тсуга, Ель		Красный кедр западный, Сосна белая восточная
Размер балки	16 ″ o.c.	24 ″ o.c.	16 ″ o.c.	24 ″ o.c.	16 ″ o.c.	24 ″ o.c.
2 × 6	9 ′ 9 ″	8 ′ 3 ″	8 ′ 8 ″	7 ′ 6 ″	7 ′ 6 ″	6 ′ 3 ″
2 × 8	12 ′ 8 ″	10 ′ 8 ″	11 ′ 0 ″	10 ′ 2 ″	10 ′ 5 ″	8 ′ 6 ″
2 × 10	16 ′ 0 ″	13 ′ 0 ″	14 ′ 6 ″	12 ′ 4 ″	12 ′ 9 ″	10 ′ 5 ″
2 × 12	18 ′ 6 ″	15 ′ 0 ″	17 ′ 6 ″	14 ′ 4 ″	14 ′ 9 ″	13 ′ 0 ″

Строители могут регулировать свой выбор размера пиломатериалов и расстояния между ними в зависимости от обстоятельств.Например, если возникает проблема с высотой помещения, они могут выбрать балки меньшего размера и расположить их ближе друг к другу с более коротким пролетом. Или, если требуется большой пролет, например, при обрамлении потолка над комнатой с открытой планировкой, можно выбрать балки большего размера, сделанные из более прочных пород древесины.

Как определить несущую способность деревянного пола

Вес, который может выдержать деревянный пол, является важным фактором, который следует учитывать перед проведением различных видов ремонтных работ в доме, особенно при установке нового пола или тяжелого элемента (например, отдельно стоящей ванны).Фактически, в зависимости от несущей способности деревянного пола может потребоваться его усиление перед выполнением работ.

Естественно, многие факторы могут влиять на несущую способность пола с деревянными балками. В этой статье вы узнаете, как определить, какой вес может выдержать деревянный пол, исходя из его характеристик.

Расчет несущей способности пола с помощью таблиц балок

При строительстве перекрытия таблицы балок используются для определения размеров межосевых расстояний (расстояние между каждой балкой), а также пролета деревянных балок (общий пролет балок) для выбора в соответствии с рабочей нагрузкой на перекрытие. номера.

Столы с балками

также могут быть полезны при определении максимальной нагрузки, которую может выдержать пол.

Вот пример балочного стола:

Однако вы должны знать, что существует большое количество различных таблиц балок, поэтому убедитесь, что вы используете ту, которая лучше всего подходит для рассматриваемой конфигурации пола. Это связано с тем, что числа на счетах будут меняться в зависимости от постоянных и временных нагрузок и типа балок перекрытия.

Характеристики, которые могут влиять на допустимую нагрузку деревянного пола

Как упоминалось выше, крайне важно использовать таблицу балок, которая идеально подходит для существующего пола, чтобы иметь точное представление о нагрузке, которую он может выдержать.

Для этого полезно знать:

Тип используемых балок (2 × 8, двутавровые балки, сборные балки перекрытий, стропильные системы с открытыми стенками и т. Д.).
Способ крепления балок (ребрами жесткости стенки, арматурой и т. Д.).
Породы балок (хвойные, лиственные, клееный брус и др.).
Пролет детали (расстояние между двумя опорами, т.е. длина балки)
Расстояние между балками (расстояние между балками)
Собственные нагрузки (нагрузки, которые не меняются во времени, например, вес на единицу площади напольного покрытия или потолка под полом)
Операционные расходы: расходы, которые меняются со временем.

Короче говоря, чем больше подробностей о конструкции пола, тем точнее будут результаты. И наоборот, определить вес, который может выдержать деревянный каркас пола, будет очень сложно, если вы ничего не знаете о его конструкции.

UsiHome поможет вам построить твердые полы

В заключение, первый шаг к определению того, какой вес может выдержать деревянный пол, — это знать, как он спроектирован. Как только вся важная информация будет доступна, можно определить несущую способность пола, о котором идет речь.

Несомненно одно: перед проведением любых ремонтных работ следует всегда обращаться за советом к специалисту, чтобы убедиться, что конструкция здания и полы достаточно прочны.

Тем не менее, если вы ищете высокопроизводительные балки перекрытия или перекрытия, которые упрощают установку механических компонентов здания, вы можете положиться на конструкционные изделия из дерева UsiHome. Они спроектированы в Квебеке, соответствуют Национальным строительным нормам и могут быть доставлены на ваш объект, когда они вам понадобятся.

Расчет балок перекрытия в соответствии с IRC

Хотите узнать, как легко измерить балки перекрытия?

Глава 5 Международного жилищного кодекса (IRC) 2018 года регулирует проектирование и строительство напольных систем. Элементы перекрытия должны быть правильно спроектированы, чтобы обеспечивать адекватную поддержку в соответствии с прилагаемыми к ним нагрузками.

Системы полов, рассматриваемые в этой главе, состоят из 4 различных типов систем полов.

Деревянный каркас пола
Деревянные перекрытия на земле
Каркас стального пола
Бетонные плиты на земле

В этом посте мы рассмотрим элементы каркаса деревянного пола.Проектирование и конструкция деревянных перекрытий пола описаны в Разделе R502 Международного жилищного кодекса (IRC).

Раздел R502 описывает критерии каркаса деревянного пола, который также включает таблицы предписывающих пролетов.

В этом посте мы узнаем, как правильно определить размер балки перекрытия в зависимости от ее пролета, расстояния и породы используемой древесины.

Fun Tip: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим постом POST .

Нагрузки на перекрытие

Размеры балок деревянного пола определяются на основе одной из двух таблиц в коде. В этих таблицах пролета перечислены допустимые пролеты балок перекрытия для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

Код распознает 2 типа нагрузок, действующих на балки перекрытия: временные нагрузки и постоянные нагрузки.

Динамические нагрузки определяются кодом следующим образом:

Нагрузки, возникающие в результате использования здания или другой конструкции. Это не включает строительные или экологические нагрузки.

Постоянные нагрузки определяются кодом следующим образом:

Вес строительных материалов, включенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделку, облицовку и другие аналогично встроенные архитектурные и конструкционные элементы, а также фиксированные услуги оборудование.

Важно отметить, что системы пола также могут служить диафрагмой для противодействия боковым нагрузкам от землетрясений и ветра, однако в главе 5 требования к системе пола не основываются на этих нагрузках. В главе 6 рассматриваются эти нагрузки, но в этом посте мы рассмотрим только гравитационные нагрузки, упомянутые выше, исходя из главы 5 кода.

Таблицы пролетов перекрытий

Как упоминалось выше, таблицы пролетов в коде содержат список допустимых пролетов балок перекрытия для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется.

Теперь, чтобы выбрать правильную таблицу, мы должны понять, какую динамическую нагрузку следует использовать, поскольку две таблицы различаются в зависимости от типа используемой динамической нагрузки.

Для жилых спальных зон мы должны использовать Table R502.3.1 (1) , а для жилых жилых зон мы должны использовать Table R502.3.1 (2) .

Кодекс требует, чтобы балки перекрытий, устанавливаемые в жилых спальных зонах, были рассчитаны на временную нагрузку 30 фунтов на квадратный фут (фунт-фут), что соответствует таблице R502.3.1 (1) предписано, и в то же время кодекс требовал, чтобы перекрытия перекрытий, устанавливаемые в жилых жилых помещениях, проектировались с расчетной нагрузкой 40 фунтов на квадратный фут (фунт-фут), что соответствует таблице R502.3.1 (2 ) предназначен для.

Следовательно, если вы устанавливаете балки перекрытия, обслуживающие спальню, вы должны использовать Таблицу R502.3.1 (1), а для всех других частей здания, кроме спальной комнаты, вы должны использовать Таблицу R502.3.1 (2).

Однако важно отметить, что Таблица R502.3.1 (1) НЕ может использоваться для динамических нагрузок, превышающих 30 фунтов на квадратный фут, и статических нагрузок, превышающих 20 фунтов на квадратный фут. Как и Таблица R502.3.1 (2), НЕ может использоваться для динамических нагрузок, превышающих 40 фунтов на квадратный фут, и для статических нагрузок, превышающих 20 фунтов на квадратный фут.

Если эти нагрузки превышены, расчет выходит за рамки обязательных стандартов таблицы, и на этом этапе балки перекрытия должны быть спроектированы в соответствии с принятой инженерной практикой.

Теперь, разобравшись со всем этим, давайте взглянем на эти таблицы, чтобы узнать, как правильно рассчитать размеры балок перекрытия, используя предписанные стандарты:

Для простоты выше показаны только заголовки таблиц.Прежде чем мы сможем правильно определить размер балки перекрытия, необходимо сначала понять заголовок таблицы. Каждая таблица помечена. Как видите, первый стол предназначен для жилых спальных зон, а второй стол предназначен для жилых жилых зон.

В таблицах представлена следующая информация о них:

Расстояние между балками перекрытия в дюймах (12, 16, 19,2, 24)
Породы и сорта пиломатериалов
Различные варианты размеров пиломатериалов (2 × 6, 2 × 8, 2 × 10, 2 × 12)
Максимум длина балки перекрытия зависит от размера, породы / сорта пиломатериалов и расстояния между ними.

Теперь, чтобы правильно определить размеры балок перекрытия, давайте рассмотрим несколько примеров.

Размер балок перекрытия

Размеры балок перекрытия — Пример 1 размера балок пола

Вопрос: Каков максимально допустимый пролет балки пола 2 × 10 Hem-fir # 2, расположенной на расстоянии 12 дюймов по центру, поддерживающей спальню с статической нагрузкой 10 фунтов на квадратный фут?

Первый шаг, давайте соберем всю указанную информацию в вопросе:

Спальня: используйте стол R502.3,1 (1)
Расстояние между балками перекрытия: 12 дюймов
Породы и сорт: Пихта # 2
Размер используемой древесины: 2 × 10

Теперь давайте найдем максимально допустимый пролет для элемента 2 × 10 в приведенном выше сценарии:

Следовательно, в приведенном выше примере максимально допустимый пролет для элемента 2 × 10 составляет 18′-6 ″ .

Размеры балок перекрытия — Размер балок перекрытия Пример 2

Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать пиломатериал правильного размера, который будет использоваться в следующем сценарии:

Вопрос: Где балки перекрытия из лиственницы дугласа № 3 должны располагаться на расстоянии 12 дюймов по центру, поддерживая гостиную с статической нагрузкой 20 фунтов на квадратный фут, каков минимально допустимый размер балок, когда требуется пролет 10 футов-0 дюймов в длину. ?

Первый шаг, давайте соберем всю указанную информацию в вопросе:

Гостиная: используйте стол R502.3,1 (2)
Расстояние между балками перекрытия: 12 дюймов
Порода и сорт: Дугласская ель-лиственница # 3
Пролет балки перекрытия: 10′-0 ″

Теперь давайте найдем минимально допустимый размер балки для вышеприведенного сценария:

Таким образом, в приведенном выше примере минимально допустимый размер балки для пиломатериалов из дугласовой пихты-лиственницы № 3 шириной 10′-0 дюймов составляет 2 × 8 , поскольку он может перекрывать 10′-3 дюйма. Например, нельзя использовать элемент 2 × 6, так как он может охватывать только 8–1 дюйм.

Чтобы узнать больше о проектировании и строительстве деревянного каркаса пола, обязательно ознакомьтесь с разделом R502 Международного жилищного кодекса (IRC) 2018 года .

Надеюсь, что с учетом приведенных выше примеров вы сможете легче определить размеры деревянных балок пола в соответствии с таблицами Международного жилищного кодекса.

В заключение позвольте ответить на несколько часто задаваемых вопросов, касающихся балок перекрытий.

Какой стандартный размер балки перекрытия?

Стандартный размер балки перекрытия действительно может быть любым, если он не меньше минимального размера, требуемого согласно нормам.Минимальный размер балки пола определяется с помощью предписывающих таблиц, содержащихся в главе 5 Международного жилищного кодекса (IRC).

Как далеко должны быть друг от друга балки пола?

Расстояние между балками перекрытия — это лишь один из компонентов, используемых для определения минимального размера балок перекрытия. Согласно таблицам с предписаниями, приведенным в главе 5 Международного жилищного кодекса (IRC), стандартное расстояние между балками пола составляет 12, 16, 19,2 и 24 дюйма по центру.

Насколько далеко может пролететь балка перекрытия?

Максимальный пролет балки перекрытия зависит от размера, расстояния и породы древесины, используемой вместе с расчетными нагрузками, прилагаемыми к балке перекрытия. Таблицы с предписаниями, приведенные в главе 5 Международного жилищного кодекса (IRC), можно использовать для определения максимального пролета балки перекрытия.

* Справочный источник — Международный жилищный код 2018 г. — [Купить на Amazon]

Каркас и конструкция пола

В этом иллюстрированном руководстве представлены схемы, показывающие, как устроен типичный пол с деревянным каркасом, от балок перекрытия до чернового пола и подоконника.

Хотя некоторые этажи построены на плоских бетонных плитах на земле, большинство этажей возвышаются над землей. Фальшполы более эластичны под ногами и обеспечивают доступ к отопительному оборудованию, изоляции, водопроводу, проводке и другому механическому оборудованию.

Фальшпол состоит из деревянного каркаса, соединяющего одну внешнюю стену с другой. Этот каркас может поддерживаться, а может и не поддерживаться промежуточными балками, балками или стенами.

На верхних уровнях дома нижняя сторона каркаса пола обычно служит для подкладки материалов потолка.Потолки обычно строят так же, как полы, только они могут быть выполнены из более легких материалов, потому что они не предназначены для того, чтобы нести те же нагрузки. Схема каркаса фальшпола

Что такое балки перекрытия?

Каркас пола состоит в основном из деревянных балок, которые проходят параллельно друг другу через равные промежутки времени. Балки пола обычно имеют размер 2 на 8, 2 на 10 или 2 на 12; потолочные балки обычно 2 на 6 или иногда 2 на 4, если это более старый дом.В некоторых новых домах изготавливаются балки с двутавровыми балками. Балки перекрытия и черновой пол © Дон Вандерворт, HomeTips

Балки перекрытий, расположенные через равные промежутки времени, охватывают области между опорами, такими как стены, фундамент, балки и балки. Нормальный интервал составляет 16 дюймов «по центру» (от центра к центру), хотя некоторые полы могут иметь балки с центрами 12 или 24 дюйма. Размеры и расстояние между балками определяются строительными нормами, основанными на технических требованиях. Коллекторы балок проходят перпендикулярно балкам, закрывая их концы.

Балки соединяются с балками или другими опорами. Они могут стыковаться встык и соединяться фанерными косынками или внахлест. Прочная блокировка или металлическая перемычка предотвращают скручивание балок и помогают равномерно распределять нагрузки.

Где бы ни происходил проем, например, на лестнице, балки по периметру складываются вдвое и закрываются перпендикулярными коллектором.

Что такое черновой пол?

Черновой пол служит основанием для отделки пола, а также служит платформой во время строительства.Он может быть сделан из досок, уложенных под прямым углом или по диагонали поперек балок. Или черный пол может быть сделан из фанеры или других панельных изделий, которые укладываются перпендикулярно балкам.

Черновой пол из фанеры состоит из панелей, уложенных в шахматном порядке со стыкованными концами и краями; панели прибивают (а иногда также приклеивают с помощью строительного клея) к балкам перекрытия. Схема типовой конструкции пола © HomeTips

Толщина и жесткость чернового пола определяют типы отделочных материалов, которые можно укладывать поверх него.Если ваш дом построен на бетонной плите, плита может служить основанием практически для любого типа пола. Но если в вашем доме черновой пол из фанеры или досок, важно проверить тип и толщину материала, который вы собираетесь использовать, чтобы определить свои ограничения. Например, пол, который немного гибкий или упругий, не подходит для жестких материалов, таких как керамическая плитка и камень, потому что раствор или материалы будут трескаться при движении.

Что такое подоконник?

На уровне фундамента балки перекрытия опираются непосредственно на подоконник, обработанный консервантом, чтобы контакт с фундаментом не приводил к появлению термитов или гниению.Их точная конструкция и соединение со стеновыми стойками зависят от используемого метода обрамления.

Рекомендуемый ресурс: Получите предварительно отобранного местного подрядчика по каркасу дома

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine , автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Заголовки и балки: Таблицы выбора размеров

Таблицы с выбором размеров для различных пролетов балок и комбинаций нагрузок для пиломатериалов размеров Southern Pine и клееного бруса Southern Pine доступны для следующих областей применения:

Заглушки для окон, дверей и гаражных ворот — только для несущих нагрузок на крышу
Заглушки для окон, дверей и гаражных ворот — Несущие нагрузки на крышу, стены и пол
Балки перекрытия
Торцевые балки перекрытия
Коньковые балки

Условия нагрузки подробно описаны ниже.Для каждого приложения доступна загрузка в формате PDF.

См. Также Допущения для разработки таблиц. См. Публикацию SFPA Southern Pine Headers и Beams (загрузите в Publications) , которая включает в себя весь выбор размеров и таблицы допустимых нагрузок.

Номер таблицы	Класс	Снеговая нагрузка в реальном времени или на грунт (psf)	Статическая нагрузка (psf)	Коэффициент продолжительности нагрузки, C _D
Заголовки окон, дверей и гаражных ворот — только поддержка нагрузки на крышу
1 2 3 4 5 6	Все Все Все Все Все Все	30 40 50 70 20 20	10 10 10 10 10 20	1.15 1,15 1,15 1,15 1,25 1,25
Скачать PDF, таблицы 1 — 6
Заглушки для окон, дверей и гаражных ворот — Несущие нагрузки на крышу, стены и пол
7 8 9 10 11 12	Все Все Все Все Все Все	30 40 50 70 20 20	10 10 10 10 10 20	1.15 1,15 1,15 1,15 1,25 1,25
Скачать PDF, таблицы 7 — 12
Балки перекрытия
13	Все	40	10	1,00
Торцевые балки перекрытия
14	Все	40	10	1,00
Скачать PDF, таблицы 13 — 14
Балки конька крыши
15 16 17 18 19 20	Все Все Все Все Все Все	30 40 50 70 20 20	10 10 10 10 10 20	1.15 1,15 1,15 1,15 1,25 1,25
Скачать PDF, таблицы 15-20

Инженерные перекрытия

: какие лучше всего подходят для вашего применения?

В жилищном строительстве в Северной Америке древесина уже давно является предпочтительным материалом: в изобилии, легко доступна, гибка и легко ремонтируется, она дешевле, чем сталь и бетон, и, естественно, является чрезвычайно популярным материалом.

Вот уже около 40 лет инженеры и строители могут выбирать между использованием традиционных пиломатериалов или искусственной древесины для строительства. Сейчас в новостройках чаще всего используется комбинация того и другого.

Когда дело доходит до систем полов, обычная древесина имеет давнюю традицию использования, что обусловлено всеобщим знакомством с продуктом, а также количеством опытных и высококвалифицированных рабочих, использующих его.

Системы деревянных полов

Однако в настоящее время инженерные системы деревянных полов стремительно растут на рынке благодаря их многочисленным преимуществам по сравнению с традиционными деревянными полами.Спроектированная древесина более экологична, требует меньше деревьев и стоит меньше в расчете на квадратный фут. Он меньше весит и прост в обращении, что позволяет экономить время и деньги на строительных площадках. Он также прочнее и жестче в своей опоре. Кроме того, в зависимости от продукта, который вы используете, вы можете легко настроить его на месте, будь то из-за отклонения от первоначального плана или из-за несоответствия.

Виды балок

В настоящее время в системах перекрытий наиболее часто используются два типа инженерных балок:

Деревянные двутавровые балки с размерными верхними и нижними поясами из пиломатериалов и полотном OSB.
Фермы с открытыми стенками с деревянными лямками, скрепленными металлическими пластинами.

Двутавровые балки имеют большие преимущества при крупномасштабном строительстве со стандартными планировками. Это потому, что они дешевле. Кроме того, вы можете отрегулировать их длину на месте без разрешения инженера. Однако они не могут достичь пролетов открытых ферм. Они довольно сложны в управлении механикой, инженерией и сантехникой. Это связано со свойствами вагонки OSB. Есть несколько заранее определенных мест расположения отверстий, но они очень маленькие, и любые дополнительные отверстия должны выполняться в строгом соответствии с инструкциями, чтобы не повредить опору.

Открытые веб-фермы

С другой стороны, фермы

с открытыми стенками имеют преимущество в более сложной и прочной конструкции. Их пролеты могут быть намного больше, чем у двутавровых балок. Открытый веб-дизайн позволяет приспособить практически любую конфигурацию систем отопления, вентиляции и кондиционирования, электричества и сантехники, обеспечивая большую гибкость при установке. Это позволяет сэкономить время и деньги.

Они имеют определенную длину. Вы не можете их обрезать. Это их главный недостаток на месте.Для регулировки длины открытых ферм требуется разрешение инженера. В противном случае его необходимо заменить. В любом случае для этого требуется печать инженера. В обоих случаях это приводит к задержкам в реализации проекта. Вам нужно добавить это к уже более высокой стоимости открытых ферм.

Металлические соединители

И еще одно: металлические соединительные пластины, используемые в этом типе деревянных балок , острые. Они могут повредить электропроводку при установке. Достаточно сильно потяните за пластину, и некоторые ее зубцы могут выйти из дерева.Это может нарушить структурную целостность. Кроме того, фермы, подвергшиеся воздействию дождя перед закрытием конструкции, могут заржаветь. Доступны герметики, которые покрывают пластины и делают их водонепроницаемыми. Они требуют применения на месте.

A Гибридный тип

Таким образом, у ферм с открытой стенкой и двутавровых балок есть свои преимущества и недостатки, но также набирает популярность гибридный тип балок 3 ^rd, который эффективно сочетает в себе преимущества обоих.

Открытая балка TRIFORCE ^®

TRIFORCE ^® балки имеют открытую конструкцию, но не используют металлические соединительные пластины.TRIFORCE ^® собирается с помощью соединительных элементов и водостойкого термостойкого клея.

Вы можете отрегулировать их длину на месте благодаря обрезной торцевой панели OSB. Доступны балки разной глубины и длины, а превосходная прочность позволяет им перекрывать до 30 футов (таблицы пролетов TRIFORCE). Балки TRIFORCE ^® подходят для любого типа деревянного каркаса.

Открытая балка TRIFORCE

^®: привлекательная альтернатива деревянному полу

TRIFORCE ^® стоит меньше, чем фермы с открытой стенкой, но при этом такой же прочный и жесткий.Дополнительным преимуществом является возможность регулировки на месте. Эта открытая балка TRIFORCE ^® является убедительной альтернативой системам пола из инженерной древесины, которую стоит изучить.

Открытая балка TRIFORCE ^® сочетает в себе преимущества других инженерных балок, обеспечивая душевное спокойствие под ногами.

Сколько стоит починить провисшие полы? Полная разбивка цен.

Первоначально опубликовано 26.12.19, обновлено 06.08.2021

Когда ваш пол наклонен, волнистый или прогибается, вы знаете, что что-то не так с конструкцией вашего дома.Есть ряд причин, и они различаются в зависимости от того, как был построен ваш дом. Компания Acculevel, основанная в 1996 году, отремонтировала конструкционные деревянные полы в домах тысяч клиентов. Мы хотим, чтобы вы извлекли выгоду из нашего многолетнего опыта и объяснили, сколько вы можете рассчитывать заплатить, если вам нужно исправить провисающий пол.

Acculevel имеет минимум 800 долларов на большинство видов ремонта, выполняемых в этой области; За последние 12 месяцев наших клиентов заплатили в среднем 5900 долларов за ремонт наклонных или провисших полов.Это число может вводить в заблуждение, потому что существует широкий спектр переменных, которые могут повлиять на затраты.

В этой статье мы разберем методы ремонта и затраты, связанные с каждым из них. Наше намерение — помочь вам принять осознанное решение о том, что вам нужно для ремонта вашего дома. Первый и самый важный — это тип конструкции вашей напольной системы. Это связано с тем, что полы из бетонных плит не имеют деревянных конструктивных элементов, которые используются в подвале или подвале.

К сведению: цены, указанные в этой статье, включают как материальные, так и трудовые затраты.

Стоимость устранения проседания бетонных перекрытий

Если почва под вашим фундаментом смещается или выветривается, плита проседает. В большинстве случаев домкрат перекрытия — лучший и самый надежный метод ремонта. Домкрат для перекрытия — это тип подъема бетона, который заполняет любые пустоты под плитой, а затем поднимает пол обратно вверх. Стоимость подъема плиты начинается от 2000 долларов и будет увеличиваться в зависимости от того, сколько материала потребуется и насколько велика площадь для завершения ремонта.Для получения более подробной информации о методе поддомкрачивания плит и о том, как он работает, у нас есть пояснительная статья.

В некоторых случаях домкрат для плиты не подходит. Если почва под вашей плитой повреждена и слишком мягкая для нескольких футов, подъем плиты будет временным и недостаточным ремонтом. Это связано с тем, что мягкая почва будет продолжать оседать, заставляя полы снова проседать — иногда через несколько месяцев после укладки плит. В таких случаях лучшим вариантом являются винтовые опоры, потому что опоры устанавливаются для привязки к нетронутой почве на глубине более 20 футов ниже вашего дома.

Цена на опоры колеблется от 1600 до 2400 долларов за опору, в зависимости от размещения, глубины, требований к нагрузке, а также от того, устанавливаются ли они вручную или вручную. Для получения подробной информации о винтовых опорах, вы можете прочитать нашу сопутствующую статью об их использовании и стоимости. В некоторых случаях необходимы оба метода.

Стоимость ремонта провисающих полов в подвалах и подвалах

Это может быть очевидным, но все структурные деревянные каркасы в вашем доме взаимосвязаны.Это означает, что неисправен не только один компонент. По нашему опыту мы обнаружили, что обычно поражаются несколько частей системы полов. Направление или тип провисающего пола обычно указывает на область, вызывающую наибольшую озабоченность, и именно так мы исследуем типы ремонта ниже.

Есть несколько причин, по которым ваш пол провисает, но вы должны знать, что вода и влажность часто играют роль. Когда вы планируете отремонтировать деревянную каркасную систему, имейте в виду, что это могут быть не единственные расходы, которые следует учитывать.

Вода вокруг фундамента может вызвать оседание или проседание; Если вы подозреваете, что это проблема, у нас есть для вас подробное руководство по ремонту фундамента. Вам может потребоваться лечение от плесени, чтобы восстановить хорошее качество воздуха в вашем доме. Вам также может потребоваться добавить систему отвода воды, чтобы предотвратить повторение проблемы в будущем — не только в отремонтированных секциях, но и во всем подвале или в подвальном помещении для предотвращения.

Это фото было сделано консультантом проекта Acculevel; высота ползунка составляет всего 12 дюймов, поэтому он не смог провести осмотр.

Если под вашим домом есть свободное пространство, вам нужно будет проверить размеры доступа. Людям и ремонтному оборудованию требуется зазор не менее 18 дюймов. У нас есть дополнительная информация о том, как найти и измерить доступ к вашему пространству сканирования в другом блоге.

Ремонт подоконника

Если ваш пол наклонен к внешней стене и фундамент не сдвинулся, это означает, что ваша подоконная пластина повреждена. Подоконник — это деталь непосредственно на бетонном фундаменте, и в случае неисправности ее необходимо заменить.Для замены подоконника устанавливаются домкраты для временного удержания балок пола до тех пор, пока поврежденный подоконник не будет удален и заменен. Затраты на ремонт подоконника составляют 100-110 долларов за погонный фут.

Ремонт балок пола

Когда пол опускается, опускается или наклоняется, это часто означает, что балки вышли из строя. Поскольку балки опираются на пластину подоконника, повреждение водой часто распространяется от пластины подоконника к балке. Еще одна распространенная проблема, особенно в старых домах, — это балки с зазубринами.В старых домах часто устанавливают обновленную сантехнику или системы отопления, вентиляции и кондиционирования воздуха; подрядчики иногда вырезают секции из балок, чтобы освободить место для новых воздуховодов или труб.

Эти выемки ослабляют балки и приводят к их растрескиванию, расколу или разрушению. Провисшие балки необходимо отремонтировать под номером под номером ; полное удаление балок приведет к повреждению чернового пола и, возможно, самого пола. При регистрации балки исправная доска проходит параллельно и прикрепляется к неисправной для передачи нагрузки. Состоящие из балок перекрытия стоят от 12 до 14 долларов за фут.

Иллюстрация типичной системы деревянного каркаса, любезно предоставлена NCSU.

Ремонт ленточных досок или ободных балок

Ленточные доски, также называемые ленточными балками или ободными балками, представляют собой деревянную деталь, которая находится на верхней части подоконника. Он защищает концы балок пола и помогает поддерживать внешние стены вашего дома. Как и подоконник, ленточная доска может подвергаться прямому воздействию наружного воздуха, что увеличивает вероятность ее повреждения из-за влажности.Как и в случае с балками перекрытия, лучший метод ремонта ленточной доски — это спаривание. Сестринская ленточная доска или балки обода стоят 40-45 долларов за фут.

Этот снимок был сделан членом экипажа Acculevel после обычной установки. Заменена подоконная плита, зарегистрированы поврежденные балки.

Ремонт центральной балки

Чаще всего мы получаем жалобу на то, что пол проседает к середине дома. Это указывает на то, что центральная балка каким-то образом выходит из строя.В некоторых случаях прокладки сжались и нуждаются в замене. Acculevel использует стальные прокладки, которые не сжимают и не увеличивают нагрузку на поверхность подшипника. Стоимость установки или замены регулировочных шайб составляет 105 долларов США за колонку.

Если какая-либо из опорных колонн под центральной балкой вышла из строя и ее необходимо заменить, можно установить регулируемые стальные домкраты. Аналогичным образом, если в настоящее время установлено недостаточное количество опор, можно добавить дополнительные домкраты, чтобы лучше разделить нагрузку и увеличить площадь опоры. Дополнительные стальные домкраты стоят от 190 до 210 долларов.

При ремонте с регулируемыми домкратами имейте в виду, что полы не вернутся сразу на уровень. Регулировка домкрата выполняется небольшими приращениями с течением времени; попытка ускорить этот процесс может привести к повреждению вашего дома. Наша цель в Acculevel — помогать людям, и частью этого является честность и ясность в отношении ожиданий.

Этот снимок был сделан членом экипажа Acculevel во время обычной установки.Регулируемый стальной домкрат был установлен в подвесном пространстве для поддержки существующей балки.

Если центральная балка треснула, раскололась или полностью вышла из строя, лучший вариант — заменить ее стальной балкой. Как и при замене подоконника, домкраты используются для временного удержания балок на месте. Как только они закреплены, поврежденное дерево удаляется и заменяется сталью. Замена балки стоит 260–275 долларов за фут , в зависимости от количества (если таковые имеются) дополнительных опор, которые необходимы.

Ремонт опорной колонны

Если ваш пол проседает в одной конкретной области, это, возможно, связано с зазубринами или балками. (Для получения дополнительной информации см. Предыдущий раздел «Ремонт балок перекрытия».) В этом случае для решения проблемы можно установить родственные балки или секции стальной балки.

Часто провисание пола в определенной области вызвано повреждением опорной колонны. Если деревянная или бетонная опора ослабевает или выходит из строя, ее можно заменить одним или несколькими домкратами. Стальные домкраты стоят от 525 до 575 долларов.

Стоимость ремонта провисшего пола

В процессе обсуждения этой темы мы подбросили вам множество терминов и типов ремонта. Это сделано не для того, чтобы сбить вас с толку или ошеломить, а для того, чтобы подробно и тщательно изучить возможности. Хотя средняя стоимость ремонта составляет 5900 долларов, существует широкий спектр причин и множество компонентов, которые необходимо оценить. Это та область, где даже опытные фанаты DIY должны полагаться на мнение опытного и квалифицированного эксперта по фондам.

Как мне найти помощь, чтобы исправить провисающий пол?

Найдите опытную местную благотворительную компанию и назначьте встречу. Прежде чем подписать контракт на любую услугу, вы должны всегда проверять, что компания пользуется репутацией, застрахована и аккредитована Better Business Bureau.

Если вы живете в Индиане или близлежащих штатах, обратитесь в Acculevel. Если вы заметили полы с уклоном или провисанием, вы можете запросить бесплатную оценку. Опытный консультант по проекту оценит ваш фундамент и порекомендует лучший курс действий, чтобы ваш дом оставался крепким и здоровым на долгие годы.

Мы также создали бесплатный инструмент, который может использовать любой домовладелец, чтобы узнать, что может вызывать проблемы в вашем доме и как это исправить. Выявите проблемы, изучите решения и получите совет о том, как и когда действовать, с помощью нашего средства проверки симптомов.

ШИРИНА ПРОЛЕТА, М	РАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, М	ДИАМЕТР БРЕВЕН, СМ
2	1	13
2	0,6	11
2,5	1	15
2,5	0,6	13
3	1	17
3	0,6	14
3,5	1	19
3,5	0,6	16
4	1	21
4	0,6	17
4,5	1	22
4,5	0,6	19
5	1	24
5	0,6	20
5,5	1	25
5,5	0,6	21
6	1	27
6	0,6	23
6,5	1	29
6,5	0,6	25
7	1	31
7	0,6	27
7,5	1	33
7,5	0,6	29

ШИРИНА ПРОЛЕТА, М	РАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, М	ДИАМЕТР БРЕВЕН, СМ
2	1	13
2	0,6	11
2,5	1	15
2,5	0,6	13
3	1	17
3	0,6	14
3,5	1	19
3,5	0,6	16
4	1	21
4	0,6	17
4,5	1	22
4,5	0,6	19
5	1	24
5	0,6	20
5,5	1	25
5,5	0,6	21
6	1	27
6	0,6	23
6,5	1	29
6,5	0,6	25
7	1	31
7	0,6	27
7,5	1	33
7,5	0,6	29

ШИРИНА ПРОЛЕТА, М	РАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, М	ДИАМЕТР БРЕВЕН, СМ
2	1	13
2	0,6	11
2,5	1	15
2,5	0,6	13
3	1	17
3	0,6	14
3,5	1	19
3,5	0,6	16
4	1	21
4	0,6	17
4,5	1	22
4,5	0,6	19
5	1	24
5	0,6	20
5,5	1	25
5,5	0,6	21
6	1	27
6	0,6	23
6,5	1	29
6,5	0,6	25
7	1	31
7	0,6	27
7,5	1	33
7,5	0,6	29
