Как следует из названия, токоизмерительные клещи являются идеальным измерительным прибором для измерения электрических токов. Двумя их основными преимуществами являются, с одной стороны, бесконтактное измерение тока, а с другой стороны, удобство измерения, поскольку для этого не нужно разъединять цепь. Бесконтактное взаимодействие особенно выгодно с точки зрения безопасности, поскольку можно измерять изолированные проводники, и нет необходимости контактировать с оголенным металлическим проводником.

Большинство токовых клещей также имеют некоторые функции классического мультиметра, такие как измерение напряжения и сопротивления.

Для этого токоизмерительные клещи имеют соответствующие гнезда для щупов.

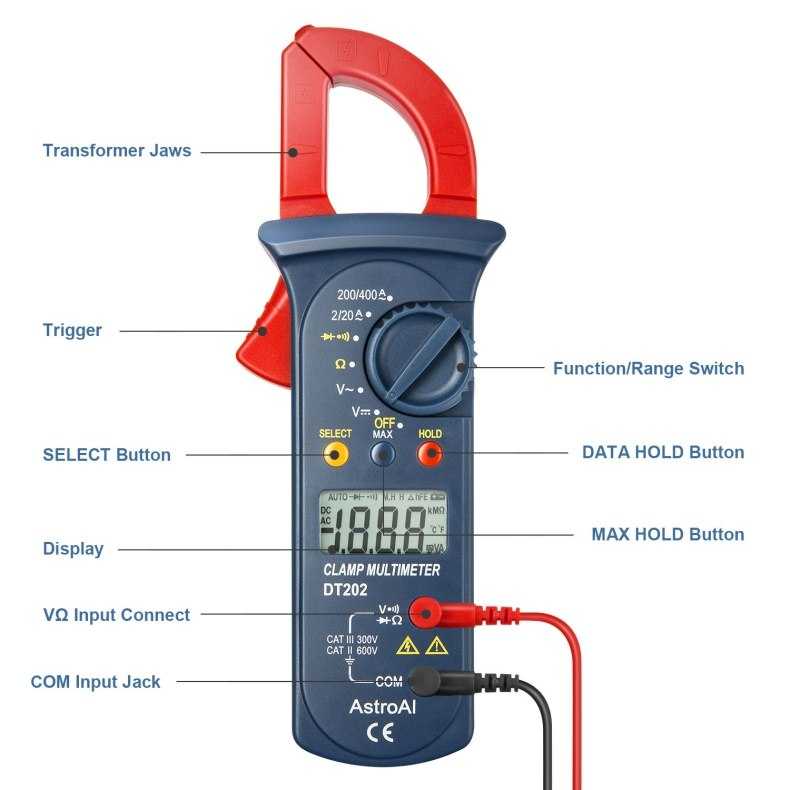

Как правило, токоизмерительные клещи состоят из следующих компонентов:

1. Зажим для токоизмерительных клещей
2. Дисплей для считывания измеренного значения
3. Ручки: выбор различных функций в зависимости от модели.
4. Поворотный переключатель: для выбора измеряемой величины
5. Гнезда: для подключения измерительных щупов
6. Два измерительных щупа (красный и черный), кабели которых вставлены в разъемы, устанавливают токопроводящую связь от прибора к объекту контроля (только для измерения напряжения и сопротивления).

ПРИМЕЧАНИЕ. Приведенные здесь пояснения предназначены для иллюстрации и понимания устройства. Они не заменяют углубленного обучения технике безопасности при проведении электрических измерений.

Процесс измерения

На данный момент мы будем иметь дело только с измерением тока с помощью измерительных клещей. Измерения напряжения и сопротивления работают с токоизмерительными клещами так же, как и с классическими мультиметрами.

Измерение тока, советы и рекомендации

Измерить ток с помощью амперметрических клещей очень просто: сначала вы используете поворотный переключатель, чтобы выбрать, будет ли измеряться постоянный или переменный ток. Затем вы открываете плоскогубцы с помощью рычага и вкладываете кабель, по которому проходит измеряемый ток.

При измерении постоянного тока на дисплее отображается значение постоянного тока, при измерении переменного тока — действующее значение тока. При измерении переменного тока также необходимо учитывать, что зажимом может быть охвачен только один проводник. Если включены прямой и обратный проводники (как в обычном кабеле с бытовой розеткой), то магнитные поля компенсируют друг друга, и отображается I = 0 A.

Если необходимо измерить малый ток, проводник можно несколько раз обернуть вокруг зажима. Это умножает текущие показания в соответствии с количеством обмоток. Чтобы получить правильное показание, вы должны разделить отображаемое значение на количество обмоток.

Диапазоны измерения

В основном токоизмерительные клещи используются для измерения больших токов. Типичный цифровой мультиметр обычно может измерять ток с уровнем тока I = 10 А в течение максимум 30 секунд, иначе прибор может выйти из строя. С другой стороны, с помощью таких клещей можно постоянно измерять значительно более высокие токи. Типичные максимальные измеренные значения составляют до 600 А. С некоторыми устройствами возможны измерения даже в четырехзначном диапазоне ампер. Максимальное измеренное значение всегда указывается непосредственно на устройстве.

Как работают токоизмерительные клещи

Есть в основном два типа токоизмерительных клещей. Это клещи переменного тока (клещи Дитце) и универсальные токовые клещи. Характерным компонентом обоих типов является магнитомягкий сердечник, который можно открыть, как плоскогубцами, и через него можно пропустить проводник с измеряемым током. Магнитное поле, вызванное током, направляется в этом сердечнике.

Клещи для переменного тока

Токоизмерительные клещи переменного тока основаны на принципе трансформатора. Проводник, по которому проходит измеряемый ток, представляет собой обмотку, это первичная обмотка трансформатора. Переменное магнитное поле «улавливается» и направляется сердечником, который соответствует сердечнику трансформатора. Магнитное поле движется по кольцу в сердечнике. В зависимости от частоты измеряемого переменного тока переменное магнитное поле в сердечнике также соответственно часто меняет направление своего течения. Со стороны корпуса, вокруг сердечника, намотано большое количество обмоток, они представляют собой вторичную обмотку трансформатора, в которой за счет переменного магнитного поля индуцируется напряжение. Измеряемый ток увеличивается на отношение «числа витков первичной обмотки» к «числу витков вторичной обмотки». Напряжение, индуцированное во вторичной обмотке, затем оценивается электроникой устройства, преобразуется в соответствующее значение тока и отображается.

Универсальные токоизмерительные клещи

С помощью универсальных токоизмерительных клещей можно измерять как постоянный, так и переменный ток. Как и в клещах для измерения переменного тока, магнитное поле направляется в железный сердечник. Однако при постоянном токе переменного магнитного поля нет, поэтому «дальнейшая обработка» поля отличается от принципов измерения устройствами предыдущего типа. Для этого используется так называемый эффект Холла. Датчик Холла расположен в воздушном зазоре со стороны корпуса железного сердечника. Это позволяет обнаруживать и статические магнитные поля, например поля, генерируемые постоянным током. Датчик Холла выдает напряжение, пропорциональное магнитному полю. Чаще всего используют несколько датчиков Холла, обычно три, чтобы иметь возможность измерять среднее значение. Однако это напряжение очень низкое и усиливается оценочной электроникой, а затем обрабатывается таким образом, чтобы его можно было преобразовать в соответствующее значение измерения тока и отобразить.

Заключение

Несмотря на некоторые явные достоинства, токоизмерительные клещи не являются на 100% точными измерительными приборами. Всякий раз, когда требуется точное значение тока или напряжения, они достигают своих пределов, для этого лучше воспользоваться амперметром и вольтметром. Класс точности второй или третий, в зависимости от того какая модель используется. Токоизмерительные клещи также следует использовать с осторожностью, когда поблизости находятся другие сильные магнитные поля, например другие кабели.

Если стоит выбор, где купить токовые клещи, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Рекомендуемые статьи

Монтажные шкафы

25

March

2008

Активное и пассивное сетевое оборудование является по сути очень важным составляющим вычислительного центра и самом лучшем случаи должно находиться в специальные шкафы. Обслуживающему персоналу необходимо хорошо ознакомиться с оборудованием, для простоты доступа к каждому компоненту.

Открыть

Что означает маркировка VDE на отвертках?

10

June

2022

Отвертки VDE имеют специальную защитную изоляцию и поэтому подходят для работы с деталями, находящимися под напряжением.

Открыть

Компоненты структурированных кабельных систем СКС

24

March

2008

Российский рынок структурированных проводных систем является одним из самых конкурентоспособных отделов индустрии информационных технологий.

Открыть

Что такое оптические патч-корды MPO?

23

July

2021

Поскольку пропускная способность центра обработки данных и возможности подключения к сети продолжают расти, традиционных оптических соединительных кабелей уже недостаточно. Для решения этой проблемы было предложены патч-корды MPO.

Открыть

Система кабельных каналов Legrand DLP

29

June

2015

В этой статье мы расскажем про:

1. Кабель-каналы DLP
2. Емкость кабель-каналов
3. Дизайн
4. Удобство монтажа
5. Особенности

И другая полезная информация по сисnемам кабельных каналов Legrand DLP.

Открыть

Чем отличаются перфорированные кабельные короба

18

June

2020

Перфорированные кабель-каналы отличаются от обычных гребенчатым профилем боковых участков, что положительно сказывается на общем весе кабельной трассы, упрощает монтаж и снижает стоимость. Другой стороной такой конструкции является снижение защиты содержимого кабельного короба, и низкая возможность вписать кабельный канал в дизайн помещения.

Открыть

Рекомендуемые товары

UNI-T UT201 Токовые клещи

Артикул: 13-0000

Цена: 2 899,00 ₽

От 25 000 ₽ 2 116,27 ₽

От 100 000 ₽ 2 029,30 ₽

MASTECH M266F Токовые клещи

Артикул: 13-1304

Цена: 3 142,12 ₽

От 25 000 ₽ 2 293,75 ₽

От 100 000 ₽ 2 199,48 ₽

Клещи токовые цифровые MS2016S Expert EKF In-180702-pc2016S

Клещи токовые цифровые MS2016S Expert EKF In-180702-pc2016S

Артикул: In-180702-pc2016S

Цена: 4 427,28 ₽

От 25 000 ₽ 4 427,28 ₽

От 100 000 ₽ 4 427,28 ₽

Как пользоваться токовыми клещами »

Принцип работы токовых клещей



Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т. д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком. Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков. Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и  диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами. Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока. Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей.



Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А~ обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.







Для измерения броскового переменного тока необходимо выбирать режим «inrush current», например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим.При включенной печке максимальный ток 8,47 А.





Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю. Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов. Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.



Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.







Видим напряжение 221,1 В, частота 49,97 Гц.







При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.



Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз  между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной. Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W~. Переключать между режимами необходимо при отсоединенных проводах. Вставляем щупы в розетку и обхватываем проводник.







Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (~=211,1 В * 8,47 А).  В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).





Выбрать токовые клещи можете в каталоге.



Что это такое, различные типы и области применения

Токоизмерительные клещи представляют собой устройства с зажимами, которые открываются и зажимают электрический проводник для измерения тока. Они очень полезны, поскольку позволяют закреплять пробник вокруг существующего проводника без необходимости отсоединения и повторной прокладки кабелей.

Токоизмерительные клещи считывают величину постоянного тока (DC) и переменного тока (AC), а также фазовый сдвиг и форму сигнала. В этой статье вы узнаете все тонкости технологии токовых клещей, области применения и лучшие типы токоизмерительных клещей для использования в сложных условиях.

Содержание

• Что делают токоизмерительные клещи
• Токовые клещи Точность
• Для чего используются токоизмерительные клещи?
• Как пользоваться токоизмерительными клещами
• Как вы читаете токовые клещи?
• Различные типы токоизмерительных клещей
  • Токоизмерительные клещи трансформатора тока
  • Гибкие датчики тока
  • Токоизмерительные клещи с разомкнутым контуром
  • Токоизмерительные клещи без сердечника
• Измерение постоянного тока токоизмерительными клещами
• Принцип работы токовых клещей без сердечника
• Эффект Холла и почему он используется в Current Probes
• Что такое истинное среднеквадратичное значение?
• Токоизмерительные клещи GMW Associates

Что делают токовые клещи?

Токоизмерительные клещи измеряют электрический ток, протекающий по проводу, кабелю, шине или другому проводнику. Аналоговый выход клещей может быть считан вольтметром, осциллографом, анализатором мощности или DAQ. Он позволяет измерять ток в проводнике без необходимости переделывать или отсоединять кабель.

Клещи для измерения постоянного/переменного тока

Подробнее

Насколько точны токоизмерительные клещи?

Токоизмерительные клещи различаются по точности.

Высококачественные токовые клещи могут иметь точность выше одного процента, в то время как менее дорогие токовые клещи имеют точность от пяти до десяти процентов.

Для чего используются токоизмерительные клещи?

Токоизмерительные клещи отлично подходят для измерения токов в труднодоступных местах. Они часто используются для мониторинга и контроля качества, чтобы гарантировать, что ток течет и течет с правильной величиной. Вы можете использовать их для тестирования двигателя, чтобы узнать, каков первичный ток, а также информацию о фазе и форме волны для проверки энергоэффективности. Токоизмерительные клещи используются во всех видах приложений, где вы думаете или знаете, что ток течет, но не можете легко отключить или добраться до проводника.

Как пользоваться токоизмерительными клещами?

Токоизмерительные клещи имеют петлю, которая позволяет вам открывать клещи, а затем снова закрывать их вокруг того, на чем вы хотите измерить ток. Большую часть времени вы будете измерять ток, протекающий по проводу, шине или какому-либо проводу.



Как считывать токовые клещи?

Чаще всего люди используют для считывания токовых клещей осциллограф. Однако, если вам нужны только показания постоянного тока или среднеквадратичного значения, вы можете использовать цифровой вольтметр. Другие инструменты, которые могут считывать выходные данные, включают АЦП (аналогово-цифровой преобразователь), регистратор данных или анализатор мощности.



Измерение переменного/постоянного тока на зажимах

Подробнее

Какие существуют типы токоизмерительных клещей?

Существует несколько основных типов токоизмерительных клещей.

Датчики тока с зажимом трансформатора тока

Эти пассивные трансформаторы обычно используются электриками для обхода старого метода разрезания провода и вставки измерительных проводов в цепь для измерения тока в линии. Челюсти токоизмерительных клещей не должны касаться проводника, чтобы получить показания. Трансформаторы могут измерять только переменный ток и, как правило, наименее точны.

Гибкие датчики тока

Эти клещи измеряют только переменный ток. Гибкие и легкие измерительные головки используют принцип Роговского и позволяют легко устанавливать их в труднодоступных местах. Токовые клещи Роговского представляют собой катушку без магнитного сердечника. Магнитное поле, создаваемое проводником, индуцирует напряжение, пропорциональное скорости изменения тока. Затем напряжение интегрируется в аналоговую схему для получения напряжения, пропорционального величине тока, подходящего для мультиметров, осциллографов и записывающих устройств.

Токоизмерительные клещи с разомкнутым контуром

Большинство токовых пробников с разомкнутым контуром измеряют как постоянный, так и переменный ток частотой до 1000 Гц.

Подобно трансформатору тока, токовые клещи с разомкнутым контуром имеют магнитный сердечник, но вместо того, чтобы быть сплошными, в сердечнике имеется небольшой зазор или «щель». Магнитное поле, создаваемое проводником, сосредоточено в зазоре в сердечнике. Когда магнитное поле (поток) подходит к этому небольшому воздушному зазору в сердечнике, небольшой датчик магнитного поля (часто датчик Холла), расположенный в зазоре, создает напряжение, пропорциональное магнитному потоку в зазоре, и переводит его в ток чтение. Поскольку в магнитном сердечнике датчика имеется зазор, его иногда называют датчиком тока с зазором в сердечнике.

Токоизмерительные клещи с замкнутым контуром

Другой тип токоизмерительных клещей встречается реже, но называется замкнутым контуром. Они чаще встречаются с датчиками тока, которые имеют фиксированную апертуру и не открываются.

Датчик тока с обратной связью имеет вторичную обмотку обратной связи, намотанную вокруг магнитного сердечника. В этой обмотке обратной связи используется измерение магнитного потока внутри сердечника, иногда с помощью датчика Холла, а часто и других типов датчиков, чтобы нейтрализовать магнитный поток от первичного проводника, чтобы магнитный поток в сердечнике был равен нулю. Датчики тока с замкнутым контуром часто имеют более высокую стабильность, более высокую линейность и более высокую точность по сравнению с датчиками тока с разомкнутым контуром.

Токоизмерительные клещи без сердечника

Датчики тока без сердечника, аналогичные упомянутой выше гибкой катушке Роговского, вообще не используют сердечник. Вместо этого массив датчиков в токовых клещах измеряет магнитное поле, создаваемое током, проходящим через проводник в различных точках, вычисляет общее поле и выдает сигнал, пропорциональный току. Поскольку токовые клещи без сердечника не имеют сердечника, они обладают многими преимуществами гибкой катушки Роговского, включая гораздо меньший вес, более тонкое поперечное сечение, мгновенное восстановление после перегрузки, отсутствие магнитного гистерезиса и устойчивость к суровым условиям окружающей среды.

Можно ли измерять постоянный ток с помощью токоизмерительных клещей?

Это будет зависеть от используемой технологии. Если вы используете токоизмерительные клещи с катушкой Роговского или пассивным трансформатором, вы не сможете измерить постоянный ток. Однако, если вы используете технологию эффекта Холла или другой магнитный датчик с откликом на постоянный ток, эти клещи будут измерять постоянный ток. Если вам нужно измерить постоянный ток, всегда сначала дважды проверяйте характеристики ваших токовых клещей.

Каков принцип работы токоизмерительных клещей без сердечника?

В токоизмерительных датчиках без сердечника используется множество магнитных датчиков (часто, но не всегда, на эффекте Холла), расположенных по окружности токоизмерительного преобразователя без сердечника. Каждый датчик магнитного поля измеряет поле, создаваемое проводником с током. Общее магнитное поле рассчитывается по отдельным датчикам и преобразуется в выходной сигнал напряжения. Токовый пробник без сердечника не является ни разомкнутым, ни замкнутым контуром — это нечто иное.

Недостатком отсутствия магнитного сердечника является чувствительность при измерении очень малых токов. Преимущества отсутствия магнитопровода — меньший вес, более доступная стоимость, и вы не можете насытить его. У вас не будет проблем с прохождением через пробник слишком большого тока и его повреждением, как в случае с токоизмерительными клещами с магнитным сердечником.

Что такое эффект Холла и почему он используется в датчиках тока?

Эффект Холла был открыт Эдвином Холлом в 1879 году. Он изучал детали взаимодействия между магнитами и электрическим током. Холл хотел знать, взаимодействуют ли магнитные поля с проводниками или с самим электрическим током.

Сегодня устройства на эффекте Холла используются многими миллионами людей в промышленных процессах. Большинство применений устройств на эффекте Холла сосредоточено на измерении магнитного поля. По сути, это бесконтактное измерение магнитного поля.

Одним из больших преимуществ измерения тока с помощью технологии эффекта Холла является то, что он может быть частью интегральной схемы. В результате он очень мал и очень недорог в производстве.

Токоизмерительные клещи какого типа используют магнитное поле вокруг проводника с током для измерения тока?

Устройство постоянного тока без сердечника, как описано выше. Главное, что следует учитывать при использовании токоизмерительных клещей этого типа, — это конструктивные и инженерные преимущества для их предполагаемого применения. Они оптимизированы для более высоких токов. С устройством без сердечника вы можете измерять 16 000 ампер с той же площадью основания, что и для измерения 200 ампер. Для измерения силы тока с помощью зажима с магнитным сердечником потребуется очень тяжелое устройство, которое может весить 20 фунтов вместо нескольких унций.

Что такое измерение истинного среднеквадратичного значения на токоизмерительном датчике?

Истинное среднеквадратичное значение означает, что измеряется переменный ток. То, что вы ищете, это значение среднеквадратичного тока. Возьмем, к примеру, частоту сети 60 Гц, которая является типичной для жилых домов. Вы знаете, что частота фиксирована. То, что вы хотите знать, это просто ценность этого. В итоге вы получаете выход постоянного тока для входа переменного тока. RMS — это скорее среднее значение. Это полезно, если ваша цель состоит в том, чтобы просто узнать, какой ток в линии, и не заботиться о фактическом частотном содержании.

Какой прибор используется для измерения переменного и постоянного тока?

Токоизмерительные датчики постоянного и переменного тока без сердечника подходят как для постоянного, так и для переменного тока. Измеряемая частота обычно составляет десятки килогерц. Вопрос в том, что вы конкретно ищете? Как мы только что обсуждали, среднеквадратичное значение тока дает вам больше среднего, или вы ищете ток в любой момент времени?

Переменный и постоянный ток

Калибровка преобразователя

Подробнее

Сколько проводов можно зажать токоизмерительными клещами одновременно?

Короткий ответ: «Столько, сколько поместится!»

Настоящий вопрос заключается в том, чтобы спросить, почему вы хотите зажать щуп вокруг нескольких проводов. Помните, что зажим будет измерять все через отверстие. Поэтому, если вы пропустите два провода через зажим, он будет измерять сумму обоих. Он не будет различать несколько проводов. Если вы подключите два провода, по которым течет ток в противоположных направлениях, разница будет устранена.

Например, если у вас есть два провода, которые должны показывать одинаковый ток, но один из них неисправен, вы можете увидеть разницу между ними.

В некоторой степени это связано с тем, что если один провод намотать на зажим, и вы пропустите два витка через зажим, он будет измерять оба витка, удваивая чувствительность

Допустим, у вас есть пучок кабелей, и вы хотите измерить только один. Вы можете надеть губки зажима на этот один кабель, оставив все остальные кабели снаружи губок, и получить измерение этого единственного кабеля. Все внешнее отвергается. Таким образом, вы можете различать несколько проводов в пучке, имея достаточно маленький зажим в этом пространстве между отдельными проводами или вокруг шины в узком месте.

Что следует учитывать при покупке токоизмерительных клещей

Первое, что вам нужно определить, это тип тока, который вы измеряете. Вы измеряете постоянный ток, переменный ток или оба? Насколько большой первичный проводник вам нужен для обходного пути? Это кабельный жгут или очень тонкий провод? Если вы измеряете переменный ток, вам необходимо определить частоту (или длину импульса, если сигнал не повторяется), которого необходимо достичь. В доме ваша частота переменного тока будет 50 или 60 Гц. Если вы тестируете двигатели, вам понадобится много гармоник и частота в килогерцах. Вы также примете во внимание точность и разрешение. Наконец, следует учитывать вес, размер и условия эксплуатации — подумайте о температуре, вибрации, воде и пыли.

Диапазоны измерения и конструкция токоизмерительных клещей

Многие токоизмерительные клещи имеют апертуру в один дюйм. Эти обычные зажимы могут измерять от 10 до нескольких сотен ампер. Существуют также более крупные, менее распространенные токоизмерительные клещи, которые имеют апертуру до шести дюймов, сохраняя при этом легкий вес. Эти токоизмерительные клещи способны измерять от 250 ампер до 20 килоампер.

Токоизмерительные клещи GMW Associates

GMW Associates предлагает широкий выбор токоизмерительных клещей и датчиков как для промышленных, так и для лабораторных применений. Зажимы чрезвычайно легкие, устойчивы к вибрации, пыли и брызгам и стоят значительно меньше, чем альтернативные измерительные устройства, такие как пробники осциллографа.

Например, токоизмерительные клещи GMW Associates можно использовать для тестирования электромобилей в различных условиях. Пыле-, вибро- и брызгозащищенные компоненты, а также широкий диапазон температур обеспечивают стабильные и точные измерения, независимо от того, проводите ли вы испытания на морозе или в жаркой пустыне.

Токоизмерительные клещи GMW Associates были рождены от клиентов, которые просили что-то вроде катушки Роговского, которая измеряет постоянный, а не только переменный ток. Мы прислушались, и наши клещи могут измерять как постоянный, так и переменный ток.

Запрос помощи/информации

Если вам нужно связаться с кем-то конкретным, посетите нашу страницу с контактной информацией. Спасибо!
Форма запроса

Как пользоваться токоизмерительными клещами

Готовы учиться? Советы по использованию токоизмерительных клещей, соответствующие меры предосторожности и многое другое

Обзор

Для измерения таких параметров, как ток и напряжение, вам понадобится специальный прибор. Такие приборы, как аналоговые мультиметры и цифровые мультиметры, часто используются для измерения тока, но они требуют размыкания цепи, чтобы измерительные выводы прибора можно было вставить в цепь последовательно. Во многих случаях это невозможно или практически невозможно сделать. Размыкание цепи также сопряжено с риском, например, поражения электрическим током.

Токоизмерительные клещи удобны в таких ситуациях. Эта страница предлагает подробное объяснение того, как использовать токоизмерительные клещи, а также соответствующие меры предосторожности.

Что такое токоизмерительные клещи?

Токоизмерительные клещи представляют собой прибор в форме прищепки, который можно закрепить на проводе под напряжением для измерения тока, который он несет. В качестве принципа измерения токоизмерительные клещи обнаруживают магнитное поле, создаваемое током, протекающим по проводу, для измерения значения тока.

В отличие от таких приборов, как мультиметры, эта конструкция имеет то преимущество, что позволяет измерять ток, не требуя разрыва измеряемой цепи. Вообще говоря, существует два типа токоизмерительных клещей:

• Модели, предназначенные для измерения тока нагрузки
• Модели, предназначенные для измерения тока утечки

) или переменного тока (AC), а также используют ли они выпрямление по среднему значению или метод среднеквадратичного значения. Модели тока нагрузки используются для измерения обычных цепей переменного тока. Некоторые последние модели токоизмерительных клещей могут измерять как ток нагрузки, так и ток утечки.

Основной метод использования токоизмерительных клещей

В этом разделе представлено простое для понимания введение в использование токоизмерительных клещей для измерения тока нагрузки и тока утечки.

Информация, относящаяся к обоим типам

Вообще говоря, клещи для измерения тока нагрузки и тока утечки используются одинаково. Во-первых, если ваши токоизмерительные клещи позволяют вам выбирать постоянный или переменный ток, выберите тип тока, подходящий для цепи, которую вы хотите измерить. Затем установите диапазон измерения в зависимости от величины измеряемого тока. При измерении постоянного тока не забудьте выполнить настройку нуля.

Когда вы будете готовы, откройте зажимы токоизмерительных клещей и зажмите ими провод, который вы хотите измерить. Расположите провод в центре зажима для максимальной точности измерения.

Использование токоизмерительных клещей

Токоизмерительные клещи, предназначенные для измерения токов нагрузки, могут закрепляться только на одном проводе. Будьте осторожны, чтобы не зажать прибор вокруг нескольких проводов одновременно, так как это помешает правильному измерению.

Использование клещей для измерения тока утечки

Токоизмерительные клещи, предназначенные для измерения токов утечки, требуют большей осторожности. Провода заземления следует измерять отдельно. При измерении цепи переменного тока закрепите прибор вокруг всех проводов (двух, если они однофазные, и трех, если трехфазные).

При измерении тока утечки два провода могут быть зажаты одновременно.

Ток утечки — это ток, который течет на землю через сопротивление изоляции нагрузки, и может составлять несколько десятков мкА, если подключено много нагрузок. С помощью токоизмерительных клещей можно определить мельчайшую разницу, протекающую в обоих направлениях, и идентифицировать ее как ток утечки.

Чего следует избегать

Как и в случае с аналоговыми и цифровыми мультиметрами, при использовании токоизмерительных клещей необходимо помнить о некоторых мерах предосторожности. Например, если вы оставите клещевой измеритель мощности подключенным после использования, слишком большой ток, протекающий через клещевой датчик, может повредить прибор.

Кроме того, избегайте зажима прибора на оголенном проводнике; токоизмерительные клещи следует использовать только для измерения изолированных проводников (хотя это зависит от конкретного используемого датчика тока).

Токоизмерительные клещи обеспечивают высокий уровень безопасности, поскольку они не требуют обрезания измеряемого провода, но важно использовать их при максимальном номинальном напряжении между клеммами и землей или ниже него. Наконец, барьер инструмента указывает на предел безопасности, поэтому никогда не прикасайтесь ни к чему со стороны челюсти барьера во время использования инструмента.

Выбор лучших токоизмерительных клещей

Как описано выше, токоизмерительные клещи доступны в различных моделях, которые предназначены для различных применений, например, в зависимости от того, предназначены ли они для измерения постоянного или переменного тока. Следовательно, необходимо выбирать инструмент в зависимости от предполагаемого применения. Например, для измерения аккумулятора, используемого в автомобиле, источнике бесперебойного питания (ИБП) или фотогальваническом элементе, вам понадобятся токоизмерительные клещи, способные измерять постоянный ток.

С другой стороны, если вы хотите измерить ток нагрузки или ток утечки в цепи переменного тока, такой как освещение или линии электропередач в доме, здании или на заводе, вам понадобятся токоизмерительные клещи переменного тока. Выберите токоизмерительные клещи переменного тока нагрузки для обычных измерений или токоизмерительные клещи для измерения тока утечки, если вам необходимо измерить токи утечки, вызванные дефектами изоляции или током, протекающим в заземляющем проводе электрического оборудования.

Безопасное использование токоизмерительных клещей

Токоизмерительные клещи — это удобные приборы, которые могут измерять ток и другие параметры, просто зажимая провод, который не нужно обрезать. Их легко использовать безопасно, так как для этого требуется только зажать инструмент вокруг провода. Однако эти инструменты могут быть опасны при неправильном использовании. Следовательно, обязательно ознакомьтесь с инструкциями и мерами предосторожности в этой статье, касающимися выбора и использования токоизмерительных клещей, чтобы обеспечить безопасное использование.
