Как работает хим анкер: характеристики, принцип работы, использование — Статьи «Первый Стройцентр» в Уфе

Как установить химический анкер: пошаговая инструкция

Использование химических анкеров целесообразно, когда нужна надежная фиксация в малопрочном или неустойчивом материале. Подобный тип крепежа был впервые применен в горнорудной промышленности и зарекомендовал себя надежным и эффективным соединением.

Как работает химический анкер? Это двухкомпонентная синтетическая система полимерной смолы с отвердителем, за счет которых обеспечивается крепление и фиксация закладных деталей. При отверждении смола в отверстии надежно фиксирует элементы крепежа за счет адгезионных и когезионных сил.

Существует два вида химических анкеров:

1. Ампульный. Это обычная ампула, содержащая в отдельных отсеках фиксирующие компоненты. Её вставляют в подготовленное отверстие. Туда же закладывают крепежный элемент, который и разбивает ампулу. Ингредиенты вступают в реакцию и фиксируют установленную деталь. Дополнительную прочность обеспечивают осколки стекла. Такие анкера используют при работах с плотными материалами, как полнотелый кирпич и бетон.
2. Инъекционный. Этот вид представляет собой картридж, состоящий из двух отсеков для компонентов полимерной системы. На него надевается специальный смеситель, который обеспечивает нужное дозирование каждого компонента. В готовое отверстие вводят необходимое количество смешанных ингредиентов состава и вставляют закладную деталь. Эти анкера применяют при работах с плотными и с ячеистыми, пустотелыми материалами. В последних случаях рекомендуется перед заполнением вставлять отрезок металлорукава или пластиковой гильзы для устранения избыточного заполнения пустот.

Химический анкер для бетона как пользоваться? Особой разницы при применении в различных несущих конструкциях таких анкеров нет. Они одинаково отлично работают в любом типе бетонов, плотных и пористых материалах. Так как используемый клей в процессе отверждения не расширяется и не вызывает расклинивающих усилий, такие анкера можно применять в бетонных системах с малым поперечным сечением.

Этапы монтажа химического анкера

Для получения надежного и прочного соединения следует соблюдать несложные правила монтажа. Основными из них являются:

1. Бурение и подготовка шпура. В месте монтажа просверливают отверстие буром с диаметром на 2 мм большим, чем закладываемая деталь. Не рекомендуется применять алмазный инструмент, потому что смола имеет лучшую адгезию с шероховатой поверхностью. Рекомендовано отключить ударную функцию при сверлении кирпича в целях снижения растрескивания и появления сколов. Рекомендовано выставлять ограничитель глубины для снижения расхода при заполнении отверстия смолой. Важно тщательно очистить проделанное отверстие от образовавшейся пыли и крошек материала. Вначале следует применить металлический ёршик для удаления крупных фракций. Затем оставшуюся пыль следует продуть ручным насосом. Всю процедуру необходимо проделать несколько раз до полного удаления остатков пыли.
2. Введение клеевого состава. В отверстие вставляется ампула нужного размера с клеем и отвердителем. При использовании инжекционных химических анкеров существуют определенные правила. Так, при работе с крупнопористыми стройматериалами в обязательном порядке необходимо использовать сетчатые втулки. Их нужно вставлять в отверстие до введения клеевого состава. При инъектировании обязательно использовать насадку-смеситель. С ее помощью компоненты подаются в нужной пропорции. Заполнять отверстие составом нужно полностью.
3. Установка закладных деталей. После заполнения шпура туда же вставляется необходимая деталь. В случае ампульного анкера крепежную деталь лучше вводить с помощью дрели, включив вращение патрона на средние обороты. При инжекционном заполнении деталь вставляют и погружают до упора в залитое отверстие вручную, слегка прокручивая и подтягивая на себя. Вставленные закладные оставляют неподвижными до полного застывания массы.
4. Закручивание гаек и монтаж. После полного застывания состава, который может продолжаться от 30-40 минут при температуре 15-20ºС до 8-10 часов при слабых отрицательных температурах, можно начинать закреплять металлические элементы. Закручивание гаек следует вести только динамометрическим ключом. При применении простого гаечного ключа есть большая вероятность проворачивания и разрушения клеевого материала.

Как использовать хим анкер? Лучшими вариантами их применения являются фиксация разных конструкций в рыхлых и пористых строительных материалах. Они же обеспечивают высочайшую надежность при монтаже балконов, мостовых и других ответственных бетонных конструкций.

Наша компания занимается продажей анкеров оптом различных типов и размеров. Чтобы сделать заказ, позвоните нам или оставьте заявку в форме на сайте.

Химический анкер – как выбрать, пистолет для анкера, как пользоваться и сделать своими руками?

В наше время ученые создают все новые и новые материалы, которые облегчают и ускоряют строительные работы, повышают прочность создаваемых конструкций и продлевают сроки их эксплуатации. Одним из них является химический анкер, представленный покупателям совсем недавно.

Что такое химический анкер?

Нередко строители сталкиваются с проблемой, как установить изделие в рыхлом основании. Некоторые слышали о новых материалах и хотят узнать химический анкер – что это такое? Этот материал, в отличие от обычных металлических болтов, предполагает применение специального клея. Такая смесь является дополнением к основной металлической части крепления (арматурному стержню, стальной гильзе, резьбовой гайке) и позволяет надежно прикрепить деталь к любому основанию.

В комплекте с жидким анкером нередко продают устройство для сверления, дозатор клеевой смеси, ерш для чистки просверленных отверстий. Внешне химический анкер похож на тубу с герметиком. Точный состав клея многие фирмы-изготовители не разглашают, однако известно, что в нем обязательно присутствуют синтетические и природные смолы, отвердитель, кварцевый песок, а связующим элементом является цемент.

Как работает химический анкер?

Чтобы смонтировать такой массивный предмет, как, например, ворота, ограждения лестницы, сантехническое оборудование, спутниковая антенна, необходим специальный крепеж, называемый химический или жидкий анкер. Установка происходит в таком порядке: в высверленное отверстие подается клей и вставляется металлический болт, в результате химической реакции, которая происходит между составляющими компонентами клеевого раствора, масса постепенно полимеризуется и застывает.

Где используются химические анкера?

Этот универсальный материал применяют для крепления деталей в монолитных, полнотелых, пористых основаниях. Незаменим он при эксплуатации оборудования при вибрации, в условиях значительных статических или динамических нагрузок. Химический анкер для бетона, кирпича или камня прочно соединяет разные конструкции. Благодаря этому он применяется при возведении сооружений, которые впоследствии будут эксплуатироваться людьми и подвергаться усиленным нагрузкам:

• строительстве высотных домов;
• сооружении фундаментов в местах с высокой влажностью;
• строительстве мостов: арочных, разводных, подвесных.

Кроме этого, химические анкеры используются и в других сферах ответственного современного строительства:

• горной промышленности;
• энергетике;
• морских и аэропортах;
• промышленном оборудовании;
• строительстве бассейнов, аквапарков и других сооружений.

Плюсы и минусы химических анкеров

Этот крепежный материал появился на строительном рынке недавно, однако стал уже популярным и востребованным благодаря своим многочисленным преимуществам:

1. Прочность крепления. По сравнению с соединением обычными распорными болтами усилие на отрыв в химических анкерах увеличено почти в 2,5 раза.
2. Высокая несущая способность. Места скрепления химическими анкерами могут испытывать большие нагрузки и существенное растягивающее напряжение.
3. Длительный срок эксплуатации. Например, химический анкер для газобетона прослужит более 50-ти лет.
4. Устойчивость к воздействию химических веществ, коррозии и атмосферных явлений.
5. Может использоваться под водой. Для этого приобретаются специальные клеевые составы.
6. Экологическая безопасность. Для работы внутри помещений следует выбирать клеевую смесь, не содержащую токсических веществ.
7. Простота монтажа. Такую работу можно выполнить даже при отсутствии опыта.

Химические анкера имеют и некоторые недостатки, которые могут доставить неприятности:

1. Немалая стоимость. Она, в зависимости от комплектации и от производителя, может различаться в десятки раз.
2. Срок годности. При покупке следует обращать внимание на этот показатель, который, зачастую, составляет один год. После вскрытия картридж не может долго храниться, поэтому лучше сразу использовать его полностью.
3. Сроки отвердевания. Полное застывание смеси может произойти и через несколько часов, и в течение суток.

Виды химических анкеров

Промышленность выпускает жидкие анкера двух типов:

1. Ампульные, или капсульные. Их состав, находящийся в стеклянной ампуле, бывает одно- и двухкомпонентным. Химический ампульный анкер вкладывают в отверстие, а внутрь помещают крепежный элемент, разбивающий стекло. Смесь застывает, а стеклянные осколки служат дополнительной арматурой для более крепкого соединения. Одному отверстию соответствует только одна ампула. Такой химический анкер для кирпича или бетона используют в полнотелых конструкциях.
2. Картриджные, или инъекционные. Это картриджи с двумя отсеками, в одном из них находится клей, а другой наполнен отвердителем. Сверху надевается смеситель. При помощи пистолета все составляющие смешиваются и заполняют подготовленное заранее отверстие. Такой химический инъекционный анкер может применяться как в пустотелом, так и в полнотелом изделии из газо- и пенобетона, песчаника, известняка, керамики.

Как выбрать химические анкеры?

Мы уже выяснили, что химический анкер – это материал, используемый для монолитного соединения различных конструкций. Для правильного выбора клеевого анкера необходимо ознакомиться с инструкцией, в которой производители указывают важные моменты:

• материал основания;
• нагрузку на место крепления;
• диапазон температуры и влажности;
• скорость схватывания клея;
• условия монтажа и эксплуатации.

Рейтинг химических анкеров

Одними из самых известных производителей химических анкеров являются такие фирмы:

1. Fischer (Германия). Производит ампульные и картриджные анкера, работающие с основаниями из разных материалов.
2. Hilti (Лихтенштейн). Химический анкер Хилти используется на бетонных основаниях. Отлично подойдет для пустотелого кирпича. С его помощью крепят стальные колонны и балки, пожарные лестницы и балюстрады.
3. Mungo (Швейцария). Химический инъекционный анкер используется для крепления различных стальных, бетонных, деревянных и каменных конструкций.
4. Sormat (Финляндия). Такие анкера, выпускаемые в тубах, позволяют выдерживать значительные вибронагрузки.

Пистолет для химического анкера

Этот строительный аксессуар необходим для работы с подобными крепежными элементами. Для такого материала, как химический анкер, это приспособление помогает доставить клей в заранее приготовленное отверстие. Если состав имеет не слишком густую консистенцию, то можно пользоваться строительным пистолетом, который подходит для герметиков. Если же клей густой, то лучше иметь специальный выжимной пистолет.

Как пользоваться химическим анкером?

Работать с химическим анкером совсем просто. В нужном месте просверливается отверстие на 2-4 мм больше, чем диаметр металлического стержня. Миниатюрным ершиком или струей воды оно хорошо очищается от строительной пыли. Затем заполняется жидким клеем, после чего в отверстие устанавливают нужное крепежное изделие. По истечении некоторого времени клеевая смесь заполняет все шероховатости и пустоты, надежно связывая материалы и образуя твердый монолит. Так происходит установка химических анкеров в бетоне, кирпиче, дереве и других основаниях.

Химический анкер своими руками

При ремонте кладовой или, например, сарая нецелесообразно применять дорогостоящие химические анкера, поэтому их заменяют материалами, изготовленными самостоятельно. Давайте рассмотрим, как сделать химический анкер своими руками. Поскольку точный рецепт жидкого клея производители не разглашают, то можно приготовить его из более дешевых компонентов, смешав их в следующей последовательности:

1. Эпоксидная смола (безусадочная). Материал создает надежное крепление и обладает неплохой адгезией с кирпичом, бетоном и другим подобным материалам.
2. Пластификатор. Его расход 5-10% от общей массы.
3. Растворитель.
4. Наполнители. Это может быть гипс, песок или цемент.
5. Отвердитель. Он обеспечит полимеризацию смолы. Выдерживаем пропорцию 1/10.



Химический анкер: инструкция по применению

Химический анкер представляет собой специально разработанный химический состав для заполнения монтажного отверстия перед установкой анкеров, шпилек, арматуры и т.д. Смесь позволяет проводить монтаж в экстремальных условиях, практически на всех типах базовых материалов, обеспечивает прочную фиксацию установленного крепежного элемента или арматуры, создает узлы крепления, способные выдержать динамические и сейсмические нагрузки.

В зависимости от конструкции химические анкеры делятся на капсульные изделия и картриджи. Первые представляют собой капсулу, заполненную химической смесью, ее помещают в монтажное отверстие перед установкой заостренной резьбовой шпильки. При помощи специального установочного инструмента (для большинства диаметров шпильки он идет в комплекте) и перфоратора с ударным режимом, шпилька разбивает и перемалывает стекло капсулы, смешивая его с химическим составом, который заполняет требуемый объем в отверстии. После полного застывания смеси, на смонтированную точку крепления можно давать полную рабочую нагрузку.

Инъекционный химический анкер выполнен в виде двухкомпонентной системы. Данный вид химических анкеров помещен в пластиковый (у большей части производителей) баллон, который может быть выполнен либо в коаксиальном исполнении, когда отвердитель и основной действующий компонент находятся в общей тубе или же в форме «Шаттла», если баллон состоит из двух туб: в одной из них находится отвердитель, в другой— основной компонент. Смешивание компонентов происходит при монтаже: они выпрессовываются с помощью специального пистолета и насадки. Преимуществом таких систем есть возможность многоразового использования, с их помощью можно заполнять несколько отверстий под анкеровку.

Крепежные изделия в совокупности с химическими смесями позволяют выполнять следующие виды работ:

• установка конструкций со значительным весом и габаритами;
• крепление бетонных слоев краевых балок из железобетона;
• фиксация лестниц, ограждающих конструкций, поручней, оборудования;
• монтаж  консолей, фасадов стальных, металлоконструкций;
• установка инженерных систем и различных агрегатов;
• проведение монтажа на слабонесущих строительных основаниях.

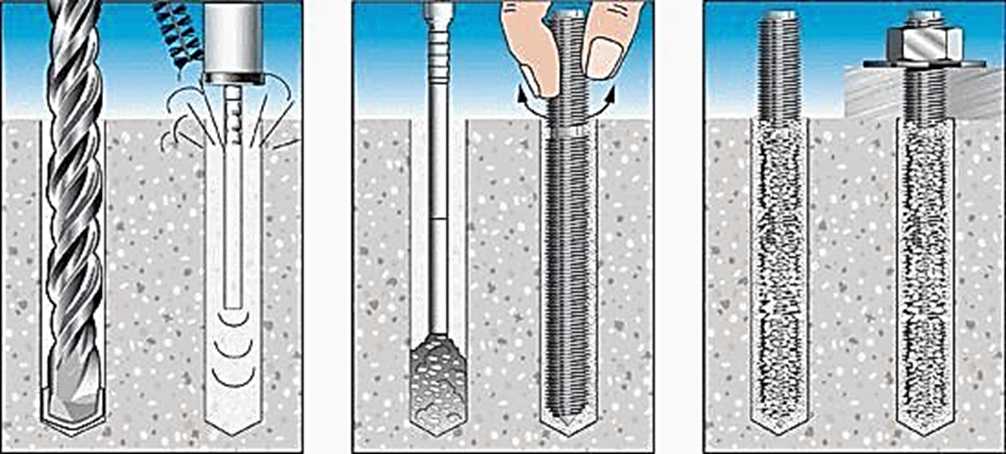

Монтаж химического анкера картриджного типа показан на рисунке 1.

Установка химического анкера выполняется по следующему алгоритму:

1. Перед установкой стального крепежного элемента высверливают монтажное отверстие, оно должно полностью соответствовать размерам крепежа. Поэтому на бур устанавливают ограничитель глубины, или делают пометку на его стержне. Слишком глубокое монтажное отверстие приведет к перерасходу химической смеси. После высверливания отверстие под установку анкера очищают от остатков буровой муки. Для прочистки отверстий используют специальный продувочный инструмент и стальной(или пластиковый) ершик. Если глубина анкеровки более 180-200мм,то требуется использование компрессора со сжатым воздухом и удлинитель для ершика.
2. В образованное отверстие выпрессовывают определенное количество инъекционного состава или помещают анкер-капсулу. Затем устанавливают резьбовую шпильку или другой крепежный элемент.
3. Химический состав расширяется, надежно соединяется со стенками несущего основания и при застывании фиксирует металлический крепеж. После его затвердения образовывается надежный узел крепления, монолитный с несущим основанием (рисунок 2), на который можно устанавливать проектную нагрузку.

Благодаря тому, что химические анкеры работают за счет адгезии с базовым материалом, они имеют следующие преимущества, относительно механических анкеров:

• возможность удерживать значительные нагрузки на большинстве типов несущих оснований;
• проведение анкеровки с малыми краевыми и межосевыми расстояниями;
• не создают излишнее напряжение в несущей поверхности и не приводят к ее растрескиванию;
• возможность проведения анкеровки на участках, наполненных водой, при отрицательных температурах, в условиях действующих динамических и сейсмических нагрузок;
• обеспечение полной герметизации соединений, способствующей их длительному использованию;
• для производства изделий применяются качественные сертифицированные составы, не содержащие токсичных компонентов;
• изделия устанавливаются достаточно быстро и имеют длительный срок эксплуатации, также производители выпускают продукцию с ускоренным временем затвердения;
• возможность проведения анкеровки в ситуациях, когда металлические анкеры не обеспечивают надежные соединения.

Заводы-изготовители предлагают широкий ассортимент химической анкерной продукции, поэтому можно подобрать крепеж под конкретные условия проекта. С помощью химических крепежей выполняется анкеровка в отверстиях, заполненных водой, при высоких и низких температурах, в строительных материалах с низкой несущей способностью, также изделия позволяют усилить уже существующие конструкции.

Стоимость химического анкера

Цена химических анкеров зависит от их состава, обеспечивающего свойства продукции. Изделия, рассчитанные на определенные  экстремальные условия эксплуатации, имеют специальные добавки, поэтому их стоимость выше, чем у стандартных анкеров. Если говорить о брендовости, то значимого отличия в цене, между известными торговыми марками нет.

Подбирать анкерную продукцию необходимо в зависимости от материала, на который будет устанавливаться химический крепеж, способа анкеровки (предварительный или сквозной монтаж) и факторов, влияющих на затвердение смеси (внешней температуры, влажности и т. д.), а также дополнительных характеристик продукции. Например, производитель химических анкеров компания Фишер, разработала серию изделий, не требующих очистки монтажного отверстия от остатков пыли и крошки. Такие составы значительно ускоряют монтаж и снижают стоимость строительных работ.

Если нужно приобрести анкерную продукцию для масштабного строительства, то сэкономить на стоимости крепежных изделий, можно, заказав их по оптовой цене. Дело в том, что при розничной продаже присутствует высокая наценка, которой нет в оптовой торговле и конечная цена на оптовую продукцию значительно ниже.

Расход химического анкера

Несущая способность химических анкеров во многом зависит от правильной их установки и эффективного заполнения клеевым составом отверстия под анкеровку. Производители подробно описывают расход химической смеси в инструкции по эксплуатации или на тубе изделия. Для эффективной установки клеевой состав должен занимать 2/3 от объема монтажного отверстия. При использовании сетчатой гильзы (пустотелые основания) необходимо прибавить 30%, так как гильза заполняется полностью.

Также требуемый расход инъекционной смеси, можно рассчитать при помощи онлайн-калькулятора, внеся исходные данные. Многие известные бренды имеют свой калькулятор для подбора анкерной продукции, такой способ расчета не занимает много времени и не требует технических знаний от исполнителя.

В ситуации с капсульными анкерами, производитель указывает диаметр и глубину, для которых подходит ампула, поэтому ее несложно подобрать под конкретное отверстие. Например, химический анкер Fischer UMV multicone UMV-P 12×100 рассчитан на диаметр отверстия 15 мм и глубину просверленного отверстия 115 мм.

Важно! Сетчатые гильзы для химических анкеров позволяют зафиксировать химический состав на необходимой глубине анкеровки в пустотелых и щелевых основаниях, обеспечивают правильную фиксацию металлического крепежного элемента в монтажном отвести. С их помощью можно добиться оптимального расхода инъекционного состава.

Наша компания «1001 КРЕПЕЖ» специализируется на продаже химических анкеров известных торговых брендов: Hilti (Хилти), Henkel (Хенкель), Fischer (Фишер), Sormat (Сормат), Mungo (Мунго), Akfix (Акфикс), Wurth (Вюрт) и т.д. Мы предлагает потребителям высококачественную крепежную продукцию по выгодной оптовой цене. Все изделия сертифицированы, соответствуют требуемым стандартам, обладают высокой несущей способностью.

Перед продажей строительной продукции, менеджеры нашей компании предоставляют клиентам бесплатную профессиональную консультацию. Помогают правильно выбрать химический состав крепежной продукции под конкретное несущее основание, предполагаемую нагрузку и условия эксплуатации, подберут несколько вариантов продукции. Посоветуют инструмент для быстрого монтажа, укомплектуют Ваш заказ, согласно выбранной спецификации и обеспечат его доставку в строго оговоренный срок.

что это такое, как пользоваться, как работает, сколько сохнет

Химический анкер – специфический вид крепежа. Он включает механическую составляющую – болт, шпильку, и химическую – клей. Последний улучшает сцепку с основанием, благодаря чему стандартный крепеж выдерживает большую нагрузку. В среднем химический анкер рассчитан на нагрузку в 2,5 раза большую, чем распорный.

Содержание

1. Описание и свойства крепежа
2. Принцип работы
3. Состав и характеристики
4. Сфера применения
5. Разновидности химических анкеров
6. Ампульный
7. Картриджный
8. Правила выбора
9. Рекомендации по применению
10. Обзор популярных марок

Описание и свойства крепежа

Крепление на плотные тяжелые материалы не составляет никакого труда. Материал легко удерживает болты и саморезы. Единственным условием правильного крепления является выбор метиза нужного диаметра и длины. Но если материал основания пористый или старый, содержит пустоты, обычный крепеж неэффективен.

Другой вариант – необходимость закреплять на стены конструкции с большим весом. Для этого требуется либо очень массивный крепеж, либо большое его количество. Если при этом материал стен недостаточно плотен и надежен, а прикрепленная конструкция подвергается дополнительному воздействию – вибрации, например, обычный крепеж тоже исключается.

Химический анкер позволяет увеличить нагрузку на болт, закрепиться в пористом материале и не переплачивать за огромное количество дополнительных фиксаторов.

Принцип работы

Механизм действия крепежа прост. Когда отверстие для шпильки или болта заполняют клеевой массой, происходит следующее:

1. Раствор заполняет собой поры, трещинки, полости, как мелкие, так и крупные.
2. Пока масса сохнет, она полимеризуется и создает собой фрагмент плотного, эластичного материала, достаточно объемного, чтобы крепеж даже при большей нагрузке не мог выломать кусок стены.
3. Раствор обладает высокой адгезией по отношению к материалу крепежа и при установке анкера образует сцепление большой силы.
4. Состав окончательно полимеризуется и застывает, плотно обхватывая анкер и частично взаимодействуя с материалом.

Таким образом шпилька, вставленная в инжекторную массу после застывания, образует одно целое с фрагментом стены. Причем это целое создано силами сцепления и сжатия, а также химическими связями.

Да

41.67%

Нет

41.67%

Планирую

16.67%

Проголосовало: 24

Состав и характеристики

Химический анкер состоит из 2 частей: металлический крепеж и раствор.

• В качестве крепежа используют шпильку или втулку с внутренней резьбой и арматурный стержень. Для изготовления берут нержавеющую или оцинкованную сталь.
• Инжекционная жидкость – смесь из двух компонентов: основания и отвердителя. По сути, это двухкомпонентный клей со специальными характеристиками. Вяжущее изготавливают на основе акриловых, полиэфирных или полиуретановых смол. В качестве наполнителя нередко берут кварцевый песок и цемент, поскольку клей должен иметь высокую адгезию к кирпичу и бетону.

Выпускают состав в виде тубуса цилиндрической формы, в котором отвердитель и клеевая масса разделены. Перед употреблением составляющие смешивают и в таком виде вводят внутрь отверстия.

Сфера применения

Жидкий анкер используется на участках, где крепление подвергается очень высоким нагрузкам.

• Монтаж и замена арматуры на перекрытиях, лестницах, мостках, эстакадах, колоннах.
• Вклейка вставок при наращивании фундамента, стыковке перекрытий, стен, лестниц.
• Крепление стальных элементов на пористых стенах. Химический анкер позволяет устанавливать тяжелые конструкции на пенобетон, газосиликат, шлакоблок и другие легкие материалы.
• Строительство фундаментом быстровозводимых объектов, особенно в условиях высокой влажности.
• Установка оборудования: сантехники – консольной, спутниковых тарелок, перил, балюстрад, фонарей и прочего.
• Строительство домов – монтаж кровли, сооружение балконов, ворот, беседок, надстроек из камня и дерева.
• Крепление конструкций под водой.
• Монтаж промышленного оборудования – из-за большей тяжести производственные станки нужно фиксировать к основанию. Сделать это можно только с помощью химического анкера, так как последний намного устойчивей к вибрационным нагрузкам.
• Реставрация архитектурных памятников – зачастую из-за дряхлости несущих стен и конструкций использовать обычный крепеж невозможно. Жидкий позволяет выполнить все необходимые операции, несмотря на старость и пористость опор. Кроме того, такой крепеж не влияет на внешний вид.

Химический анкер широко применяется в ремонтных работах самого разного рода – от реконструкции строительного оборудования до монтажа вентилируемых фасадов и установки декоративных элементов.

Высокая несущая способность

Надежность

Универсальность

Отсутствие напряжения в материале основания

Высокая стойкость к вибрациям

Нечувствительность к действию влаги

Совместимость с пористыми, пустотелыми, ячеистыми материалами

Срок службы более 50 лет

Высокая стоимость

Длительный срок схватывания

Разновидности химических анкеров

Жидкие анкеры выпускают в 2 видах. Форма выпуска не оказывает влияния на прочность крепления, в разных случаях удобнее пользоваться разными типами.

Ампульный

Представляет собой стеклянную капсулу с одно- и двухкомпонентным клеевым составом. При монтаже ампулу устанавливают в отверстие и разбивают. При этом клей полимеризуется и отверждается, осколки стекла превращаются в элементы арматуры. Это самый удобный химический анкер для бетона и полнотелого кирпича.

Размеры ампулы и объем клея, выбирают с учетом размера и глубины отверстия.

Картриджный

Картриджный или инъекционный вариант – картридж с двумя отсеками. В одном находится базовый клеевой состав на основе полиуретановых, полиэфирных смол, во втором – отвердитель. Чтобы использовать картридж, нужен специальный пистолет.

На картридж надевают смеситель, а затем вставляют конструкцию в пистолет. При нажатии на курок перемычка между отсеками разрушается, составляющие смешиваются. Затем курком инжекторная масса выдавливается в отверстие.

Картриджный анкер предназначен для работы с пустотелыми материалами: газобетоном, ячеистым бетоном, керамзитобетоном.

Если материал основания включает слишком большие пустоты, в отверстие сначала вставляют металлическую или пластиковую гильзу.

Правила выбора

Анкеры выбирают в зависимости от типа основания и нагрузок

Подобрать крепеж не сложно. Для этого учитывают следующие факторы.

• Характер основания – для полнотелых и плотных материалов больше подходит ампульный вариант, для пористых – картриджи.
• Размеры крепежа – объем клея должен соответствовать объему отверстия и характеру материала.
• Скорость отверждения – в среднем оставляет 40–60 минут, но есть быстросхватывающиеся версии.
• Температурный диапазон – клей подбирают исходя из будущих условий эксплуатации.

Учитывают и нюансы монтажа. Прочность крепления к потолку должна быть выше, чем у крепежа для такой же конструкции, но на стене.

Рекомендации по применению

Технология монтажа описывается в инструкции к материалу. Общие рекомендации:

• Перед установкой в бетоне, кирпиче, газобетоне просверливают отверстия необходимых размеров.
• Отверстие нужно тщательно очистить, используют для этого ершик и воду.
• Металлические детали вставляют в отверстие, заполненное клеем, а не наоборот. Раствор подготавливает материал для крепления.
• Смеси для заполнения отверстия и пор материала требуется некоторое время. Срок указан в инструкции, так как зависит от химического состава клея.

Монтаж конструкций на крепеж выполняют только после полного отвердения анкера.

Обзор популярных марок

Рейтинг лучших химических анкеров включает следующие бренды.

• «Титан» – анкер на базе полиэфирных смол, двухкомпонентный. Используется для монтажа тяжелых конструкций, реставрационных работ. Срок схватывания – 30 минут.
• Sormat – крепеж от финского производителя на базе полиэстеровой смолы. Рекомендуется для установки в пористые основания.
• BIT – пример морозостойкого анкера. Допускается применять его при температуре -18°С. Основой служит эпоксиакрилатная смола. У смеси нет запаха, так что анкер разрешается использовать внутри помещений.
• «Момент» – материал не выделят токсинов, не имеет запаха. Применяется для монтажа тяжелых конструкций на плотные и пористые основания.

Анкер химический принцип работы: Химический анкер: характеристики, принцип работы, использование

Как работает химический анкер. Применение, особенности.. WikiСтатья.

В современном строительстве наряду с металлическими крепежными изделиями широко используются пластмассовые, силиконовые и химические крепления.

Химические анкеры еще недавно являлись чем-то фантастическим. Сейчас же они используются так же часто, как и металлический.

Что представляет собой химический анкер?

Внешне химический анкер имеет вид тубуса, то есть цилиндрической формы. Внутри находится состав из двух компонентов: неорганических и органических. В ходе реакции происходит затвердевание без какой-либо усадки.

Неорганика — цементы различной структуры; органика — смолы на полиэстерной, полиэфирной, эпоксидной или винилэстровой основе.

Преимущества и недостатки химического анкера?

Несмотря на то, что химический анкер был изобретен не так давно, он уже приобрел большую популярность в строительной сфере.

Преимущества этого современного типа крепежа используются для решения задач, где требуется большая прочностью и надежность соединения из-за воздействия больших нагрузок или применения тяжелых строительных конструкций. Способность скреплять элементы под водой и в местах с повышенной влажностью, значительно расширила сферу применения химического крепежа.

Тестовые работы уже показали, что химический анкер обладает высокой прочностью, потому во многих работах уже ими заменяют обычные металлические анкеры.

Несмотря на название «химический», никаким резким запахом крепеж не обладает, а значит безвреден при его монтаже. Не содержит стирол — это экологически чистый продукт!

К недостаткам следует отнести следующие характеристики: высокая стоимость и время застывания — различные составы клеящей смеси имеют разную продолжительность времени схватывания (от нескольких часов до суток).

Области применения химических анкеров

Сначала перечислим, для каких типов конструкционных соединений целесообразно использовать анкер химических:

• при возведении высотных зданий
• при формировании фундамента быстровозводимых зданий даже при осложненных условиях работы (влажность)
• при строительстве мостов: подвесных, разводных, арочных
• при скреплении тяжелых бетонных балок
• при креплении металлических балок к каменному основанию
• при создании арматурных выпусков при монолитном строительстве

Большинство перечисленных областей применения крепежа на химической основе можно смело отнести к ответственному строительству, то есть возведению сооружений, эксплуатируемому в дальнейшем большим количеством людей или подверженных экстра нагрузкам.

Рассмотрим также более частные примеры, где химический анкер является надежным креплением в разных направлениях современного ответственного строительства:

• энергетическая промышленность (АЭС, ГРЭС, опоры ЛЭП, трансформаторы)
• горная индустрия (монорельсовые дороги, фуникулеры, горнолыжные подъемники)
• аэропорты (расширение взлетных полос и рулежных дорожек, крепление матч и антенн радиосвязи и навигационного оборудования)
• портовое строительство (реконструкция и ремонт причальных стенок, крепление швартовых тумб и кнехтов, шлюзы, нефтеналивные терминалы)
• промышленное оборудование (ректификационные колонны, конвейеры, станки)
• быстровозводимые здания (крепление несущих каркасов к ленточным фундаментам)
• индустрия аквапарков, бассейнов и других водных сооружений

Помимо этого химический анкер применяют возведении временных, но требующих определенной прочности конструкций, и подобное им:

• лифты (реконструкция шахт, крепление лифтового оборудования, эскалаторы)
• строительное оборудование (лифты-подъемники, леса, краны)
• складское оборудование (стеллажи, транспортеры, подъемники)
• крепление строительных конструкций (колонны, консоли, балконы)

Примеры использования химического анкера при ремонтных работах:

• усиление конструкций (металлические обоймы, инъекция кладки стен)
• усиление фундаментов
• реставрация памятников архитектуры

Целесообразно фиксировать на химические анкеры навесные элементы, имеющие определенные требования к установке:

• вентилируемые фасады
• дорожное строительство (шумозащитные экраны, барьерные ограждения, информационные щиты, мачты освещения, «лежащие полицейские»)
• декоративные элементы (перила ,козырьки, освещение, лепные элементы декора)
• рекламные конструкции (вывески, перетяжки, баннеры, крышные установки)

Как видим, анкер химический универсален по применению: для крепления полнотелых конструкций и монолитных, пористых материалов; при работе конструкций из бетона, кирпича, природного камня.

Как работает химический анкер?

Весь процесс применения химического анкера не займет много усилий и времени. Химический анкер склеивает необходимые поверхности. Это происходит при помощи анкерного стрежня из него вытекает полимерный состав. Состав плотно проникает в поры строительного материала и по прошествии некоторого времени затвердевает, этим самым и обеспечивая надежное крепление.

Большим преимуществом использования химического анкера является возможность его монтажа при повышенной влажности и даже в воде.

Купить химический анкер в СПб теперь можно и в онлайн-магазине компании «Госкрепеж». Здесь вы найдете то что вам необходимо по доступной цене.

Что такое химический анкер?

Понятие  анкера

В сущности, анкер представляет собой простое приспособление, предназначенное для крепления в однородном массиве основания. Принцип действия прост: анкер контактирует с материалом, а крепежный элемент с анкером, причем система «крепеж-анкер-материал» является гораздо более надежной, нежели просто «крепеж-материал» или «крепеж-анкер».

Как правило, прочность достигается за счет того, что крепеж, вкручиваемый или вбиваемый внутрь полого анкера, раздвигает его стенки. Стенки, в свою очередь, имеют внешнюю насечку, которая и фиксирует анкер, а, следовательно, и крепеж в материале.

Следует отметить, что описанный выше принцип справедлив лишь для одного типа анкеров — механического, между тем существует другой, гораздо более интересный тип — анкеры химические, обеспечивающие систему «крепеж-анкер-материал основания».

Что такое химический анкер?

Связующее — химическая клеящая масса — между металлическим крепежным элементом и материалом основания.

Европейская организация технических стандартов EOTA определяет его как вклеивающийся анкер. На практике используются несколько названий определяющих такой набор: инжекционная масса, жидкий анкер, система вклеиваемых анкеров, жидкий дюбель.

В строительной практике распространился термин «химический анкер».

Принцип его действия заключается в том, что крепление в виде стержня из металла и синтетической смолы глубоко проникает в поры соединяемого основания.

Там эта масса затвердевает и надежно соединяет анкер с основанием. Как правило, химический анкер представляет собой капсулу или картридж с клеящим составом — смесью синтетических смол и других органополимеров.  Капсула стеклянная, одноразовая. Картридж аналогичен картриджу для силиконовых герметиков.

Методика фиксации крепежа при помощи химического анкера чрезвычайно проста: капсула просто помещается в заранее подготовленное углубление, после чего туда вставляется крепеж. Крепеж разрушает стенки капсулы, и ее содержимое намертво скрепляет его с материалом стены или перекрытия. В том случае, если химический анкер находится в картридже, клеящий состав просто выдавливают внутрь отверстия, после чего монтируют крепеж.

Такие анкерные соединения по своим несущим способностям на порядок выше традиционных распорных анкеров, а в области высоких нагрузок не имеют аналогов. Именно эта характеристика и стала причиной растущей популярности химических анкеров. Соединение с помощью них настолько прочно и надежно, что химический анкер широко используются даже при возведении мостов, балконов и козырьков зданий.

 Различные составы имеют разную продолжительность схватывания, однако в целом она составляет от нескольких часов до суток.

Преимущества химических анкеров:

1. Допускают использование на различных основаниях, в том числе на мокрых и даже под водой.

2. Обеспечивают высокую (максимальную) прочность после затвердения.

3. Не вызывают механических напряжений, особенно актуально для пористых и легких бетонов.

4. Обладают высокой химической стойкостью.

5. Идеально подходят для монтажа в краях конструкций.

6. Герметизируют соединение.

7. Простая технология монтажа, возможность фиксации в любом основании простой арматуры.

8. Крепление с помощью химического анкера долговечно. Срок эксплуатации такого крепежа достигает пятидесяти лет.

Химический анкер, его свойства и использование

Анкеровка представляет собой процесс закрепления различных конструкций на твердом основании — фундаменте, стенах или несущих опорах.

Анкер — это крепёжное изделие для фиксации различных конструкций, деталей, механизмов к несущему основанию. В зависимости от физики процесса различают два принципиально разных типа анкеров — механический и химический.

Механический анкер

Традиционные механические анкерные соединения работают за счёт сил трения, возникающих между телом анкера и внутренней поверхностью крепежного отверстия в основании, после того как металлические цанги или пластиковый дюбель встают враспор. Отдельный подвид анкеров работает за счёт упора на внутреннюю сторону пустотелых материалов или гипсокартона.

Подобные крепления получается чрезвычайно крепким — сила вырывания металлических анкеров, закрепленных в бетоне, может достигать 10-15 кН или 1000-1500 кгс.

Несмотря на ряд очевидных преимуществ — быстрый монтаж, отсутствие погодных и температурных ограничений при работе, механическая анкеровка имеет несколько существенных ограничений.

Она создает высокое напряжение внутри материала и поэтому не подходит для использования в слабых и пористых основаниях — дереве, газо- и пенобетоне, а также в краевых зонах прочных бетонных конструкций.

Химический анкер

В отличие от механического химический анкер работает за счёт сил адгезии и трения, возникающих в точках контакта с микронеровностями отверстия. А также за счёт своей формы при применении в материалах с пустотами, например, в керамзитобетоне или щелевом кирпиче. В отдельных случаях, когда требуется закрепить конструкцию к ячеистому бетону, химический анкер — единственное доступное решение.

Химический анкер для бетона, кирпича, дерева или металла представляет собой жидкий двухкомпонентный состав, который выдавливается в отверстие основания и твердеет под воздействием воздуха.

Производители строительных смесей выпускают два основных вида химических анкеров — на основе полиэфиров, например, Sika® AnchorFix® -1, и на основе эпоксидных смол, например, Sika® AnchorFix® -3+.

Максимальная нагрузка на вырыв в бетоне при химической анкеровке достигает 70-75 кН или 7000-7500 кгс. Что в несколько раз превышает возможности механических анкеров.

Из-за того, что внутри основания не возникает дополнительных напряжений, такие анкеры позволяют эффективно закреплять конструкции в деревянных и пористых материалах, натуральном камне, газосиликатных кирпичах. И что немаловажно, химические анкеры отлично работают на краях основания и в тонких деталях — балках, перилах, свесах или карнизах. Поэтому данный вид крепления становится все более популярным среди строительных компаний.

Преимущества химического анкера перед традиционным

• Выдерживает большие нагрузки благодаря увеличению глубины анкеровки и диаметра анкера.

• Не создает дополнительного напряжения в бетоне и позволяет закреплять конструкции близко к кромкам основания.

• Подходит для применения на материалах с низкой прочностью.

• Подходит для крепления к кладке из пустотелого кирпича.

• Защита крепежа и основания от коррозии и воздействия агрессивных химикатов за счёт герметизации соединения.

• Закрепление арматурных выпусков для последующего замоноличивания или заливки железобетонных конструкций.

Как пользоваться химическим анкером

Подготовка основания

В материале основания сверлятся отверстия необходимого диаметра и глубины. После сверления необходимо выполнить трёхкратную очистку отверстия с помощью сжатого воздуха и круглой металлической щётки.

Важно! Нельзя применять для продувки масляные компрессоры. Частички масла, содержащиеся в струе воздуха, при попадании на внутреннюю поверхность отверстия ухудшат адгезию анкеровочного состава.

Так как время жизни рабочего состава химического анкера имеет ограниченный срок — от 4 до 30 минут в зависимости от температуры окружающей среды, рекомендуется заранее спланировать систему крепления и подготовить все отверстия в основании одновременно.

Нанесение анкеровочного состава

Химические анкеры выпускаются в форме капсул и картриджей или в наливном формате в вёдрах для анкеровки отверстий увеличенного диаметра — Sikadur®-42 HE.

Перед установкой химического анкера для пустотелого кирпича в проделанное отверстие вставляется специальная сетчатая гильза, препятствующая растеканию смеси внутри основания и повышенному расходу состава.

Составы картриджного и наливного типа не имеют ограничений и подходят для отверстий любого диаметра и глубины.

Компоненты химического анкера картриджного типа находятся в двух независимых контейнерах и смешиваются при выдавливании внутри носика-смесителя особой спиралевидной формы.

Носик-смеситель вставляется на всю глубину отверстия, и с помощью пистолета-дозатора состав закачивается в направлении изнутри наружу, чтобы не образовывались воздушные пузыри. Затем в заполненное отверстие вставляется или вкручивается закладная деталь.

При использовании наливных химических анкеров компоненты смешиваются заранее в отдельной ёмкости.

Набор полной прочности

Эпоксидные анкеровочные составы твердеют в течение 7-70 часов. Быстротвердеющие полиэфирные составы твердеют заметно быстрее от 35 минут до 24 часов.

Время отверждения хим. анкера зависит от температуры окружающей среды, чем она выше, тем быстрее состав набирает прочность.

После полного отверждения можно приступать к монтажу строительных конструкций.

Компания Sika выпускает несколько видов анкеровочных составов на основе полиэфиров и эпоксидных смол, отличающихся высоким качеством для проведения работ по химической анкеровке.

На выбор доступны составы картриджного типа — Sika® AnchorFix® -1 и Sika® AnchorFix® -3+, и наливного — Sikadur-12 Pronto и Sikadur®-42 HE.

Химический анкер для Бетона, статья Санкт-Петербург

Бетон получил широкое распространение за счёт своей высокой прочности, которую он постепенно набирает. Сфера его применения достаточно широка, его применяют и в фундаментных работах и во многих других. Зачастую возникает закрепить, что-либо в бетонное основание. Это может быть и промышленное оборудование, и рекламный щит, арматурные выпуски и другие ответственные крепления. Для этих задач можно использовать механические анкера для бетона. Химический анкер имеет и несколько других названий: жидкий дюбель, жидкий анкер, инжекционная масса, вклеивающий анкер.

Отличие химических анкеров и механических при использовании в бетоне.
Многие задаются вопросом, не будет ли химический анкер стоить дороже механического.

 Но есть несколько важных моментов. Никакое другое крепление не будет держать такие нагрузки, какие будут держать химические анкера BIT. Так же стоит обратить внимание на то, что механические анкера при определённой глубине заделки и диаметре отверстия будут даже дороже чем химические.

У тех, кто никогда не работал с химическими анкерами, имеется недоверие к тому, что смола может держать большие нагрузки, чем металлические, распорные анкера. Тем не менее химические анкера, используются в таких ответственных креплениях как: арматурные выпуски для балконов, крепление башенных кранов, мостовые работы, крепление подъёмников, лифтов, кронштейны для вентилируемых фасадов, установка барьерных ограждений.

Принцип работы химических анкеров:
Химический анкер состоят из смолы и отвердителя, а так же различных добавок, вроде кварцевой крошки, и других. Проникая в отверстие химический анкер, заполняет все поры, что улучшает адгезию. Также это придаёт дополнительную прочность и материалу основания, особенно если речь идёт о пустотелых материалах либо крошащихся.

Отдельно стоит отметить следующие плюсы химического анкера:
Хим анкер не расширяется, тем самым не распирает материал основания. Распорный анкер вызывает растрескивание основания, особенно в тех случаях, когда крепление находится лишком близко к краю.  Химический же анкер не создаёт напряжения, а также его можно крепить вблизи к краю основания.
Химический анкер позволяет сделать крепление произвольного размера, как глубины, так и диаметра.
По проводимым испытаниям химический анкер BIT-EX при глубине заделки 170мм, шпильке М20, диаметре отверстия 24мм может выдержать 13304 кгс (133,04 КН). Это открывает широкие возможности для применения данного вида анкеров.

Виды химических анкеров:
1. Ампульные
2. Капсульные (Инъекционные)
1. Ампульные анкера, используются только в бетоне, только в пол, на стенах или потолке его применить не получится, так же как и в пустотелых материалах, так как состав просто вытечет в пустоты.

Из-за этого его реже применяют. К достоинствам данного типа химического анкера можно отнести:
1) Точный расчёт (1 отверстие = 1 ампула)
2) Высочайшая прочность крепления.
2. Капсульные анкера, имеют нейлоновый корпус, в котором находятся смола и отвердитель. Чаще всего можно встретить капсулы по 300мл, в которых 2 мешочка находятся в 1 корпусе, такие картриджи (PE, PESF, NORD) можно выдавить простым пистолетом для герметика. Профессиональные составы представлены в коаксиальных картриджах по 400мл (PE, EA, EASF, VESF, NORD, STICK), где 1 цилиндр с составом находится внутри другого, для таких картриджей нужен специальный пистолет. Также имеются анкера, где каждый состав находится в отдельной ёмкости, которые объединяются на выходе (BIT-EX, BIT-500).

В зимнее время также возникает потребность в установке химического анкера в бетон. Для таких случаев имеются специальные химические анкера, для низких температур, такие как BIT-NORD. Последовательность установки при этом не меняется.

Стоит отметить что чем ниже температура чем больше затвердевает химический анкер, к примеру: BIT-NORD при температуре основания -18С полностью затвердеет через 9 часов, только после этого можно прилагать нагрузку на крепление.

При установке химического анкера в отверстия заполненные водой, важно начинать заполнять отверстие строго со дна, для избежания пустот, которые отрицательно сказываются на несущей способности крепления. Время отверждения при этом увеличивается в 2 раза.

В случаях, когда отверстие достаточное глубокое и смеситель не достаёт до дна, следует использовать специальный удлинитель BIT-extender(1м), который можно отрезать нужной длинны и надеть на смеситель.

У нас вы можете купить химические анкера для бетона, такие как: BIT-EA, BIT-EASF, BIT-NORD, BIT-TROPIC, BIT-VESF, BIT-EX, BIT-500, BIT-HAMMERCUP, BIT-SUPERCUP.

Также у нас имеются химические составы для кирпичей (полнотелый, пустотелый, силикатный), ячеистобетонных блоков (газобетон, пенобетон, газосиликат, керамзитобетон и т.

п.), легкого и тяжёлого бетона, природного камня, асфальта, арматуры, а также фундаментных выпусков.

Так же имеются составы под особые требования: необходимость крепления в растянутую зону бетона, устойчивость к динамическим и сейсмическим воздействиям, огнестойкость, устойчивость к агрессивным средам, влажные отверстия и заполненные водой, отрицательные температуры, применение в контакте с питьевой водой, повышенные требования к экологичности применяемого химического анкера.

Для бетона подходят несколько видов химических анкеров на основах:

• эпоксиакрилата;
• винилэстера;
• эподсида.

На основе Эпоксиакрилатной смолы производятся химические анкера EA, EASF HORD, TROPIC.

На винилэстере VESF.

На эпоксиде EX и BIT-500.

Подробнее о составах.

EA подходит для бетона, бетонного камня, природного камня.

EASF подходит для бетона и тд., но также устойчив к агрессивным средам и его можно применять в отверстиях заполненных водой.

BIT-NORD подходит для большинства видов крепления, но главный его плюс, это возможность применения при отрицательных температурах, до -18С. Имеет уменьшенное время схватывания.

BIT-TROPIC подходит для большинства видов крепления. Имеет увеличенное время отверждения, специальный состав подходит для монтажа в повышенных температурах, до +50С.

EX подходит для установки анкерных креплений высокой надёжности, он имеет увеличенное время схватывания для возможности корректировки крепления. Допускается контакт с питьевой водой что говорит о его экологичности. Устойчив к агрессивным средам и имеет особо высокие прочностные характеристики по сравнению с другими химическими анкерами.

BIT-500 в процессе отверждения образует сшитый полимер который превосходит по своим физико-механическим характеристикам все составы для химических анкеров. Устойчив к агресивным средам, разрешён к применению в контакте с питьевой водой (во влажных отверстиях время отверждения увеличивается в 2 раза).

В отличии от EX у BIT-500 увлечённое время схватывания, а также устойчивость к сейсмическим воздействиям. Можно применять в растянутую зону бетона.

Химический анкер. Преимущества применения.

На сегодняшний день химический анкер вполне способен заменить другие способы крепления, благодаря своим уникальным свойствам и универсальности применения. Исключительное свойство данного способа скрепления заключается в том, что химические анкеры по своей несущей способности в области высоких нагрузок значительно превышают показатели обычных распорных анкеров.

Химический крепеж представляет собой ампулу, в которой содержится клеящее вещество и анкерную шпильку. Принцип работы такой конструкции основывается на отвердении химического состава анкера в отверстии, просверленном заранее. При этом синтетическая смола проникает во все шероховатости и поры склеиваемого материала, обеспечивая тем самым дополнительную удерживающую силу креплению.

Преимущества химических анкерных креплений.

1.       Надежность.

2.       Несущая способность.

3.       Способность анкерных креплений образовывать монолитное соединение с материалом-основой.

4.       Герметичное заполнение отверстий.

5.       Устойчивость к агрессивным воздействиям окружающей среды.

6.       Отсутствие напряжения в материале-основе при установке анкера.

7.       Возможность установки анкера в материалах с повышенной пустотностью и низкой плотностью.

8.       Возможность применения анкера во влажной среде и под водой.

9.       Возможность установки анкера в отверстиях, для образования которых применялось алмазное оборудование.

10.   Возможность применения вместе с анкером металлических стержней, болтов, штифтов.

11.   Возможность корректировки анкера во время схватывания раствора.

Химические анкеры широко применяются в различных строительных отраслях, в портовом строительстве, при строительстве очистных и водных сооружений, бассейнов, в индустрии аквапарков, в горной индустрии, при установке горнолыжных подъемников, монорельсовых дорог, для проведения перепланировки, реконструкций и ремонтов — во всех отраслях, где есть необходимость в надежности крепления.



Как установить химический анкер в газобетон: технология ?

Прочность и надежность узлов соединения несущей стены и каркасного профиля зависит от правильного выбора крепежных элементов. Решающим фактором в выборе является материал основания.

Выбор анкера связан с пористостью основания. Керамический кирпич – это плотный строительный материал. В него можно забить простой анкер, риск срыва крепления минимальный.

Газобетон – это легкий и пористый строительный материал. Простой анкер не удержится в теле бетона, его просто вырвет под тяжестью навесного фасада.

Что из себя представляют анкера для газобетона

Для строительства зданий малой этажности все чаще применяется газобетон, а точнее пеноблок. Материал легкий и пористый, нуждается в защите от действия внешних факторов. Для отделки домов из газобетона применяется навесной вентилируемый фасад, основой которого являются несущие профили. Для крепления профиля на пеноблок используются анкера.

Анкер – это крепежный элемент цилиндрической формы, состоящий из распорной части и внутреннего стержня.

• Распорная часть – фиксирует тело анкера в пористой структуре газобетона. Способ крепления может быть механический или химический;
• Стержень – соединяет распорную часть и профиль.

Диаметр крепёжного элемента 8-30 мм. Длина зависит от типа основания, массы подвесной системы и толщины стены. Обычно составляет 40-300 мм.

Виды анкеров по способу крепления

Методика закрепления в несущем основании зависит от его прочности, а также срока и условий эксплуатации. Выделяют два вида:

1. Механический анкер для газобетона.
2. Химический анкер для газобетона.

Механический анкер

Распространённый крепежный элемент. Фиксация стержня в пористом основании достигается расклиниванием распорной части анкера в теле газобетона. Стержень надёжно фиксируется, удерживая несущий профиль.

У механических анкеров есть ряд достоинств, которые позволяют им конкурировать на рынке крепежных систем для подвесных фасадов:

• Простота установки. Для фиксации элемента надо просверлить отверстие диаметром немного меньше, чем размер анкера. Затем он вкручивается до отказа в основание;
• Высокая скорость монтажа. Благодаря простому креплению фиксация профилей на стен не займёт много времени;
• Механические крепежные элементы воспринимают и распределяют нагрузку от подвесной системы равномерно по всей площади фасада. Таким образом, минимизируется вероятность срыва элементов;
• Монтаж подвесной системы можно продолжать сразу после установки анкеров.

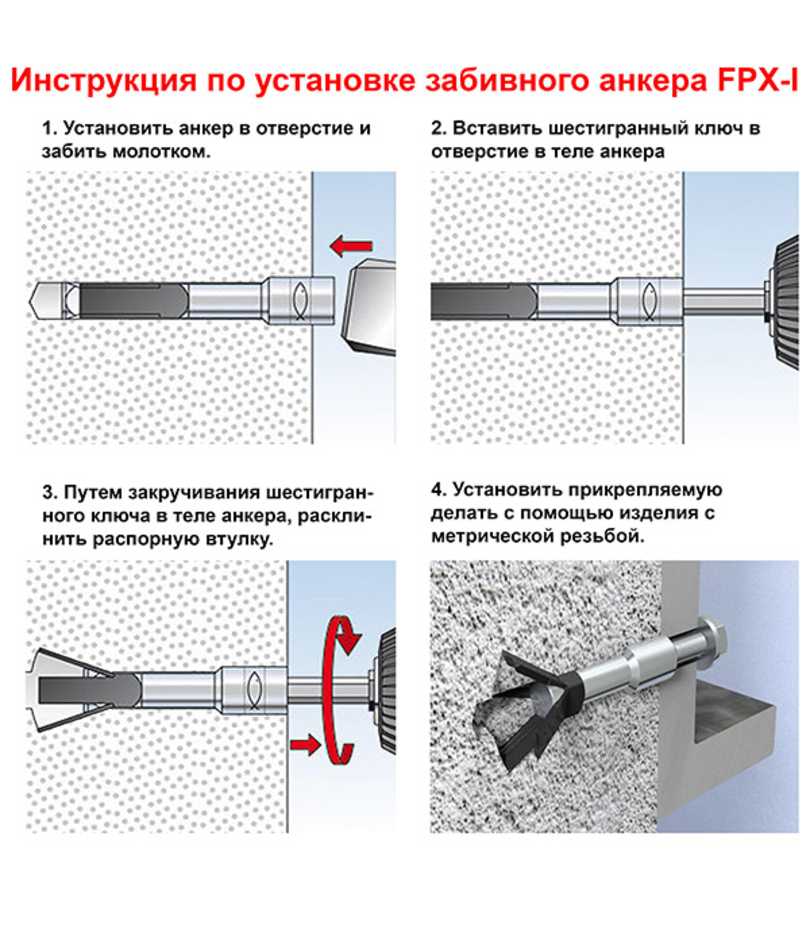

В зависимости от конструкции анкер можно вбивать в стену молотком или закручивать с помощью ключа или отвёртки с крестовым наконечником.

Для изготовления фасадных анкерных дюбелей используется качественная нержавеющая сталь. Несмотря на применения стойкого и прочного металла они могут окисляться.

Для фиксации в пористых структурах часто используются механические анкера на гибких связях. На их стержень нанесено напыление из песка, которое гарантирует более прочное соединение.

Для фиксации профилей в пеноблок часто используется анкер с распором в форме крыльев бабочки. Они надёжно фиксируют элемент в пористом основании.

Химический анкер

Химические анкерные болты – это крепежи для сложных, тяжёлых фасадных систем. Они используются реже, чем механические. Он создаёт монолитный узел соединения стены и профиля. Он проникает в структуру стены, обеспечивая надёжное и долговечное соединение. Поэтому он часто применяется для установки каркасов подвесных фасадных систем в домах из газобетона.

Это необычный крепежный элемент. Вместо стальной распорной части используется жидкое вещество, которым заполняется отверстие в стене. В него вставляется шпилька.

В качестве заполнителя для клеевых анкеров используется несколько видов смол. Для каждого вида характерны свои условия эксплуатации и способ нанесения:

• Эпоксидная;
• Полиэстровая;
• Винилэстеровая;
• Эпоксиакрилатная.

Эпоксидная смола

Химические анкерные болты на основе эпоксидной смолы применяются для монтажа на прочные основания, например бетоны марки С25 и выше.

Они одинаково эффективно удерживают подвесные конструкции, как на бетонных стенах, так и на железобетонных балках перекрытия. Часто применяются для крепления различного оборудования. У эпоксидных анкерных болтов есть ряд неоспоримых преимуществ:

1. Монтаж строительных элементов во влажных условиях или под водой.
2. С их помощью можно проводить монтаж, как снаружи, так и изнутри помещения.
3. В крепежном отверстии минимизируются локальные напряжения. Не появляются микротрещины в местах анкерного соединения.
4. Эпоксидная смола не содержит стирол.
5. Можно использовать для фиксации как резьбовых, так и гладких шпилек. Это свойство часто используется для фиксации арматурных стержней.

Установка химических анкеров на основе эпоксидной смолы зависит от температуры воздуха. Время первичного схватывания 10-180 минут, а срок полного твердения 10-48 часов. Нагружать конструкцию можно через 24 часа.

Полиэстровая смола

Широко применяются для крепления элементов подвесного фасада на газобетон, для монтажа светопрозрачных фасадов, а также инженерных и коммуникационных сетей. В качестве стержня используются только металлические резьбовые шпильки.

Для получения более прочного соединения рекомендуется пользоваться для сверления отверстий коническими свёрлами. Полиэстровая смола не содержит стирола, поэтому её можно применять для монтажа подвесных элементов внутри здания.

Химический анкер на основе полиэстровой смолы характеризуется практически моментальным твердением. Он схватывается через 5-25 минут, а через 3 часа его можно нагружать.

Винилэстеровая смола

Фасадный дюбель для газобетона на основе винилэстеровой смолы рекомендуется использовать во влажной среде. В ней можно закреплять гладкие и резьбовые шпильки. В составе смолы нет стирола, поэтому ее можно использовать для фиксации элементов снаружи и внутри здания. Состав равномерно располагается в отверстие, не создает дополнительных локальных напряжений.

Время схватывания и полного высыхания зависит от температуры воздуха. Набор первичной прочности наступает через 5-30 минут. Приступать к нагружению анкерного соединения можно через 24 часа.

Эпоксиакрилатная смола

Химический анкер на основе эпоксиакрилатной смолы применяется практически во всех областях строительного производства. Кроме прочности и долговечности клеевое соединение соответствует современным нормам по пожарной безопасности. Предел огнестойкости R120.

Анкер допускается монтировать при температуре воздуха не ниже -5°С. Это расширяет временной диапазон его применения. Состав полностью схватывается за 3 часа. Нагружать конструкцию можно через сутки после установки химического анкера.

Шпильки для химических анкеров

В зависимости от типа основания и веса подвесной конструкции диаметр стержня может составлять 5-30 мм, а длина 10-380 мм. Шпильки бывают двух видов:

• Заводского производства. Резьбовые шпильки с качественным покрытием из цинка толщиной 5 мм. На каждом крепежном элементе указывается отметка о максимальном уровне заглубления. Наконечник специальной формы разработан для качественного ввинчивания шпильки в химический состав. Резьбовые крепежные элементы используются как для сквозного, так и для тупикового крепления в стену;
• Отрезки от арматуры. Используется гладкая или рифленая арматура.

Кроме непосредственно газобетонных оснований химический анкер можно использовать для пустотелого кирпича. Принцип работы и применяемые крепежные элементы не меняются.

Плюсы и минусы химического анкера

К несомненным плюсам относится:

• Герметичность соединения. Жидкий состав заполняет все полости отверстия, предотвращая попадание воды;
• Монтаж можно выполнить своими руками. К химическим анкерам прилагается подробная инструкция по эксплуатации;
• Большая часть клеевых анкеров не содержит стирол. Они безопасны для организма человека. Их можно использовать для фиксации элементов внутри здания;
• Кроме резьбовых шпилек заводского производства на клеевую основу можно устанавливать простую гладкую или рифленую арматуру;
• Узлы соединения профиля со стеной выдерживают максимальные нагрузки. На них можно монтировать тяжелые конструкции;
• Некоторые виды клеевых крепежных элементов можно устанавливать под водой;
• Средний срок службы составляет 50 лет.

К несомненным минусам относится:

• Цена за единицу. Она намного выше, чем за единицу механического анкера.
• После распечатывания упаковки надо быстро использовать весь клей. В противном случае он приходит в негодность.
• Гарантийный срок хранения не превышает один год.
• Продолжительность набора прочности зависит от температуры окружающего воздуха, может составлять несколько суток.
• При отрицательных температурах клей замерзает, не набирая проектной прочности.

Способы крепления

Выделяется несколько основных способов установки химических анкеров:

1. Стеклянная ампула. Продается в готовом виде вместе с резьбовой шпилькой. Ампула вставляется в просверленное отверстие. Затем вкручивается шпилька.
2. Туба. Химический анкер продается в специальном пластиковом контейнере под пистолет для клея. Внутри тубы химические реагенты разделены. После выдавливание в отверстие они смешиваются.

Применение химического анкера для крепления в газобетон позволяет решить главную проблему – вырывание анкеров. Клеевой состав полностью заполняет отверстие, надёжно зажимая шпильку.

Его можно использовать для крепления подвесных конструкций на стены из пустотелого или ослабленного керамического кирпича.

Похожие статьи

Химические анкера — технические характеристики | Как работает | Марки | Состав | Виды

Правильное обустройство объекта – гарантия успешной длительной эксплуатации сооружения в дальнейшем. Если ее не осуществить, то использование объекта будет попросту невозможным. Для обустройства сооружения к дальнейшей эксплуатации применяют различный перечень элементов и средств. Одним из наиболее популярных компонентов для соединения необходимых объектов является химический анкер.

Ключевой особенностью такого изделия является перечень технических характеристик. Крепежный элемент отличается высокой прочностью, за счет которой наименование можно применять для создания надежного соединения различных габаритных конструкций. Поэтому такое крепежное средство отличается популярностью.

Также наименование имеет повышенную устойчивость к химическому воздействию. За счет этого анкер широко задействуют при обустройстве объектов, которые эксплуатируются в тяжелых условиях.

Химический анкер можно применять для выполнения практически любых задач. Крепежный элемент можно использовать не только для проведения монтажных работ, но и для решения ряда высокосложных задач в отделочных работах, ремонте и реконструкции старых сооружений.

Как работает химический анкер

Изначально, такой крепежный элемент можно применять для соединения любых сооружений. И при этом не нужно использовать специальное техническое оснащение. Однако химический анкер имеет более высокую цену, чем дюбель. Но стоимость компенсируется высокими функциональными возможностями.

Надежность фиксации обеспечивается за счет специальной структуры и принципа действия анкера. Внешняя сторона сцепляется с внутренней поверхностью отверстия с большой силой трения. Последняя формирует значительную удерживающую способность. За счет этого крепежный элемент надежно соединяет даже габаритные конструкции.

Химический анкер лучше всего взаимодействует с плотными материалами. Поэтому его широко применяют для обустройства габаритных конструкций с повышенной химической опасностью.

Нередко химический анкер применяется для соединения следующих объектов:

• тяжелых и габаритных оконных, и дверных рам;
• элементов лестничных конструкций;
• подвесных потолков;
• светильников и люстр;
• строительных лесов для выполнения отделочных работ и мероприятий по возведению сооружений;
• ворот и калиток;
• компонентов инженерных коммуникаций, включая воздуховоды, кабельные трасы, водопроводы;
• балюстрады и консоли.

Как и говорилось выше, такой вид изделия отличается повышенной устойчивостью к химическому воздействию. Поэтому его нередко задействуют для решения узкоспециализированных целей.

Химический анкер: описание, технические характеристики

Ключевыми отличительными особенностями всех крепежных элементов такого типа являются прочность и надежность. Непосредственно химический анкер отличается следующими свойствами:

• высокой устойчивостью к механическим повреждениям, отрицательному воздействию окружающей среды;
• удобством эксплуатации;
• быстрым созданием крепежей высочайшего качества;
• устойчивостью к коррозийному воздействию — изготовляется из сертифицированной стали высочайшего качества.

За счет применения химических анкеров существенно расширяются функциональные возможности сооружений.

Виды химических анкеров

В отличие от забивных, химические анкеры имеют более расширенную классификацию. В частности, различают следующие виды:

• ампульсные анкеры;

Такие изделия выпускаются конкретно под определенный диаметр шпура. На каждую точку крепления устанавливается свой анкер. Такой тип последних используется, обычно, для обработки оснований, которые гарантируют точное сверление шпура.

Капсульный вариант отличается тем, что не нужно контролировать заполнение отверстия. При наличии расстояния между шпуром и капсулой клеевая масса расширяется, и компенсирует место.

Апульсные анкеры имеют вид ампулы. Последняя состоит из 2 капсул. Первая заполнена клеевой массой, а вторая – затвердителем.

Но у такого вида есть и недостаток. Его нельзя применять для ячеистого основания вертикально расположенной конструкции. Это обусловлено тем, что масса будет стекать вниз, не успевая затвердевать.

• химический анкер из двух картриджей;

Кассеты содержат клеевой состав и отвердитель. Для работы с таким видом химического анкера необходимо применять специальный монтажный пистолет. Это необходимо для максимально равномерной подачи компонентов в направляющий носик-смеситель.

Стоит отметить, что некоторые крепежные элементы, которые используются для бетона требуют применение специальных химических веществ. Последние нужны для обработки арматуры, шпуров, шпилек и прутов.

Также кассетные или анкеры-картриджи имеют весомый недостаток – необходимость строгого контролирования заполнения шпура. В противном случае масса начнет стекаться под силой тяжести.

Какой химический анкер лучше?

Специфика выбора заключается в типе поверхности, с которой придется работать. Например, для пустотного или пористого основания нецелесообразно использовать кассетные анкеры или картриджи – масса попросту не успеет затвердеть и сольется вниз.

Для монтажа более крепких и габаритных конструкции лучше всего использовать ампульсные анкеры. Их гораздо легче применять и не нужно следить за соблюдением пропорций клеевой массы и затвердителя.

Также при выборе необходимо учитывать материал изготовления анкера, диапазон влажности и температурного режима, и максимально допустимые нагрузки. Нередко производитель указывает ограничения по условиям эксплуатации. Этот факт необходимо учитывать.

Совет: Можно существенно сократить расход материала. Для этого нужно использовать сетчатые втулки. Также они обеспечат равномерное распределение во всех сторонах шпура. Элементы могут быть как разного размера, так и подбираться индивидуально.

Что предлагает наша компания?

Интернет-магазин «ЮНИФОРМ-МЕТ» имеет широчайший ассортимент различных изделий для создания высококачественных крепежных соединений. Мы предлагаем свыше 15 групп товаров для решения различной специфики задач по обустройству и дальнейшей подготовки к эксплуатации сооружений.

Также у нас вы найдете материалы для осуществления любого фронта работ, включая строительство под ключ и подготовку старого объекта к реконструкционным мероприятиям.

Химический анкер и другие элементы нашего ассортимента отличаются гарантированным качеством и подтвержденными техническими характеристиками. Мы сотрудничаем исключительно с проверенными производителями, а потому предоставляем вам высококачественные наименования для строительства, ремонта, монтажа любых конструкций как промышленных, так и бытовых.

Постоянным и оптовым клиентам предлагаем индивидуальные условия сотрудничества с выгодными ценовыми программами. Корпоративным заказчикам предоставляем отдельные предложения с дисконтной системой.



Chemical Anchor — что вы хотите знать

Что такое химический якорь?

«Химические или полимерные анкеры — это общие термины, относящиеся к стальным шпилькам, болтам и анкерам, которые прикрепляются к основанию, обычно каменной кладке и бетону, с использованием клеевой системы на основе смолы. Идеально подходят для приложений с высокими нагрузками, практически во всех случаях получающееся соединение прочнее, чем сам основной материал, и, поскольку система основана на химической адгезии, на основной материал не передается никакого напряжения нагрузки, как с анкерами расширяющегося типа, и поэтому они идеально подходят для крепления близко к краю, уменьшенного центрального и группового анкерного крепления и использования в бетоне неизвестного качества или низкой прочности на сжатие. Несмотря на то, что на рынке существует множество различных вариантов и систем доставки, все системы работают с использованием одного и того же основного принципа с базовой смолой, требуя введения путем смешивания второго компонента для начала процесса химического отверждения, отсюда и термин химический якорь. «citate: constructionfixings.com

Понять разницу

Людям, плохо знакомым с анкерами на основе смол, часто бывает трудно понять разницу между набором доступных смол.Тем, кто задает якоря, также важно понимать эту разницу, чтобы гарантировать, что любые изменения спецификации относятся к действительно эквивалентным продуктам.

• Ненасыщенный полиэстер
• Эпоксиакрилат, также известный как Виниловый эфир
• Чистая эпоксидная смола
• Гибридные системы

Ненасыщенный полиэстер — химический анкер

Это классическая реактивная смола, используемая для производства двухкомпонентного инъекционного раствора, при котором в качестве реактивного растворителя используются как ненасыщенные полиэфирные смолы, растворенные в стироле (исходный тип смолы), так и не содержащие стирола ненасыщенные полиэфирные смолы с родственными стиролу мономерами. Двухкомпонентные растворы для инъекций, изготовленные из этих смол, быстры и просты в использовании и характеризуются ограниченной химической стойкостью (в щелочных и других средах).

Эпоксидный акрилат — химический анкер

Эти классические винилэфирные смолы и изготовленный на их основе двухкомпонентный раствор для инъекций сочетают в себе хорошие термические и механические свойства эпоксидных смол с легкой и быстрой технологичностью ненасыщенных полиэфирных смол. Винилэфирные смолы нового поколения не содержат стирола, поэтому диметакрилаты используются в качестве реактивных растворителей.Смолы на основе винилэфира и изготовленный на их основе реактивный раствор на основе смол отличаются, среди прочего, очень высокой химической стойкостью, особенно в щелочных средах.

Чистая эпоксидная смола — химический анкер

Существуют различные варианты выбора эпоксидных смол и соответствующих отверждающих компонентов, что, в свою очередь, позволяет точно определять свойства двухкомпонентных инъекционных растворов, изготовленных из двух компонентов, и адаптировать их к конкретным требованиям. Затвердевшие двухкомпонентные инъекционные растворы на основе эпоксидной смолы характеризуются очень хорошими термическими и механическими свойствами и выдающейся стойкостью к химическим веществам. Степень усадки из-за упрочнения очень мала, а хорошие свойства компаунда позволяют достичь выдающихся значений нагрузки в просверленных алмазным сверлением скважинах и больших кольцевых зазорах.

Осознанный выбор анкеров из пластмассы очень важен для обеспечения безопасного и долговечного крепления. Этот выбор может быть затруднен, если свойства различных типов смол не полностью изучены.Однако, когда это становится ясным, можно использовать лучший и наиболее подходящий продукт. После выбора конкретного типа его следует изменять только в том случае, если предложенная альтернатива все еще удовлетворяет ключевым характеристикам приложения.

Клееный анкер: виды и применение химической анкеровки

Клееные анкеры, также называемые химическими или полимерными анкерами, являются альтернативным решением для механических анкеров, которые не всегда и не везде подходят для использования. При определенных условиях необходимо использовать крепления, не создающие напряжений, и клееные анкеры идеально подходят для таких применений. Кто они такие? Как они работают? Какие типы химических анкеров можно выделить

Что такое химические анкеры?

Химические анкеры — это продукт, который используется в строительстве для строительных конструкций, и представляет собой комбинацию клея и монтажного элемента. У нас есть специальная трубка со смолой и отвердителем, в которой оба компонента распределяются с помощью сжималки, обычно называемой пистолетом.Для правильного использования клеев необходимо также использовать сетчатую втулку из пластика или металла. Клееные анкеры описаны на сайте rawlplug.com с указанием их преимуществ и принципов работы. Стоит помнить, что их выбор должен определяться типом подложки и целью сборки.

Какие типы клееных анкеров мы можем выделить?

Есть два типа клееных анкеров. В первую входят каталитические и некаталитические смолы. Чем они отличаются? Прежде всего, в соотношении катализатора и смолы.В случае каталитических якорей это соотношение составляет примерно 10: 1, и именно катализатор отвечает за надлежащее отверждение. Однако нет необходимости поддерживать соответствующие пропорции — подойдет любой объем катализатора. В свою очередь, некаталитические якоря требуют точных пропорций в смесях катализатор-смола, которые обычно составляют 1: 1 или 1: 3. При других пропорциях смола не затвердеет. Другой тип касается каталитических якорей, к которым относятся:

• Анкеры полиэфирные химические — обладают высокой плотностью, быстрым временем высыхания, чаще всего используются в пустотелых бетонных блоках; их недостаток — низкая устойчивость к нагрузкам.
• Химические винилэфирные анкеры — характеризуются меньшей плотностью, но коротким временем высыхания при одновременной более высокой несущей способности. Поэтому их можно использовать для твердых материалов, например, для бетона.
• Химические эпоксидно-акриловые анкеры — предназначены для самых высоких нагрузок и использования в твердых материалах; их недостатком является длительное время закрепления.

Мы также можем выбрать различные типы упаковки для химических анкеров и выделить:

• химические анкеры в картриджах,
• химические анкеры в пакетах из фольги,
• химических анкеров в ампулах.

В чем преимущества клееных анкеров?

Клееные анкеры обладают многочисленными преимуществами. Прежде всего, они не вызывают никаких напряжений, и, более того, анкеры могут использоваться даже в поврежденных и слабых основаниях, обеспечивая при этом высокий уровень устойчивости. Их можно использовать там, где механические анкеры не подходят, например в краевых зонах или когда требуется небольшое расстояние между точками крепления. Кроме того, системы крепления более плотные, поскольку смола точно заполняет крепежное отверстие, предотвращая проникновение влаги.Следует также учитывать высокую несущую способность этих анкеров, позволяющую закреплять элементы с переменным уровнем нагрузки.

Где используются химические анкеры?

Клееные анкеры можно найти в различных секторах, таких как строительная промышленность, дорожное строительство, горнодобывающая промышленность, а также в конструкционных креплениях. Таким образом, их можно использовать при сборке защитных перил, балюстрад, стальных и деревянных конструкций, осветительных установок, а также при сборке полок, перил, опорных кронштейнов или площадок.Кроме того, чтобы химическая анкеровка была эффективной, ее следует производить при положительных температурах и после предварительной тщательной очистки просверленного отверстия.

Общие сведения об использовании химических анкерных шпилек

12 июня 2020

Традиционная анкерная шпилька обычно используется для крепления конструктивных или неструктурных элементов к бетону.На одном конце он имеет резьбу, а на другом конце закреплен прочно прикрепленный зажим. В строительной отрасли широко используются анкерные шпильки, поскольку они просты в использовании и обладают отличными удерживающими свойствами. Помимо отличного удобства использования и надежности, эти шпильки также бывают из разных материалов и имеют разные размеры.

Хотя они могут многое сделать для строительства и других связанных проектов, в некоторых ситуациях требуется аппаратное устройство другого типа. Химические анкерные шпильки, также известные как полимерные анкеры, могут предложить отличные функции крепления благодаря специальной технике крепления. Этот метод позволяет химическому анкерному стержню приклеиваться к субстрату, в отверстие которого вводится специальная смола.

Принципы химических анкерных шпилек

Некоторые общие проблемы, которые существуют при использовании традиционных анкерных шпилек в конкретной конструкции, — это раскалывание и растрескивание. Эти проблемы возникают, когда анкеры прикладываются к краю материала, что, следовательно, влияет на прочность и эффективность анкерного штифта и материала.

Химические анкерные шпильки отличаются от традиционных тем, что они не крепятся обычным способом. Они не прижимаются к поверхности основы, что значительно снижает вероятность возникновения трещин и трещин. Вместо этого эти анкерные шпильки связаны с подложкой, на которую нанесена специальная химическая смола, чтобы удерживать ее на месте. Этот специальный тип смолы затвердевает вокруг анкерной шпильки и надежно фиксирует крепеж на месте.

Использование химических анкерных шпилек

Химические анкерные шпильки обычно используются в материалах, сделанных из бетона или кирпича.Кроме того, эти шпильки также можно использовать на материалах и поверхностях, которые уже могут расколоться или потрескаться при закреплении с помощью анкеров-втулок и резьбовых соединений. Деликатная кладка — одно из самых популярных применений, в которых можно получить наибольшую выгоду от химических анкерных шпилек.

Химические анкерные шпильки также можно использовать в различных положениях. Их зависимость от специальной смолы помогает им работать в нижнем или горизонтальном положении. Их можно использовать даже под водой.

Химические анкерные шпильки Применение

Одна вещь, которую вы должны сделать при установке химических анкерных шпилек, — это проделать соответствующие отверстия.Этот шаг очень важен, чтобы ваши застежки могли обеспечить вам необходимую максимальную прочность. Также важно знать глубину сверла, чтобы анкерную шпильку можно было быстро установить без каких-либо компромиссов. Вы также должны помнить, что прямое сверление может негативно сказаться на химической смоле, поскольку она может просто вытекать прямо.

Просверленные отверстия с пустотами должны быть обработаны анкерными втулками для впрыска смолы для надлежащего контроля потока смолы. Удаление рыхлого материала из отверстия также необходимо производить путем вдувания воздуха в отверстие или чистки их щеткой для отверстий из смолы.

После того, как отверстия будут чистыми, вы можете ввести смолу в отверстие с помощью подходящего дозатора. Если отверстие снизу теперь плотно заполнено смолой, то теперь вы должны медленно вставить в него анкерную шпильку. Вы можете на мгновение повернуть его, чтобы разбить пузырьки воздуха, которые могли скопиться на нанесении смолы, и стереть излишки смолы, которые могут выступить. Если шпилька вставлена ​​полностью, вы должны дать ей полностью застыть в течение определенного времени для достижения лучших результатов.

Для получения дополнительной информации о химических анкерных шпильках свяжитесь с нами в Интернет-магазине EBolts. Мы специализируемся на химических анкерных шпильках, метрических крепежных болтах, гайках, шайбах, винтах, заклепках, строительных крепежах, сквозных резьбовых болтах и ​​скобах для прогонов, отвертках и многом другом.

Покупайте из нашего ассортимента гаек, болтов и винтов в Интернете!

Купите из нашего ассортимента шпильки для химических анкеров в Интернете.

Связаться

Адрес:
Крепежные элементы TCI — Topcope
13 Slater Parade, Восточный Кейлор VIC 3033 Австралия

Телефон: (03) 9336 0155

(PDF) Прочность сцепления химического анкера в высокопрочном бетоне

Procedure Engineering 40 (2012) 38 — 43

1877-7058 © 2012 Опубликовано Elsevier Ltd.

doi: 10.1016 / j.proeng.2012.07.052

Стальные конструкции и мосты 2012

Прочность сцепления химического анкера в высокопрочном бетоне

J. Barnat

a

, M. Bajer

a

и M. Vyhnánková

b

a

Кафедра металлических и деревянных конструкций, факультет гражданского строительства, Технологический университет Брно, Вевери 331/95, Брно 602 00,

Чешская Республика

b

Lena Chemical с. r.o. Uničovská 68 –Šternberk, 785 01, Чешская Республика

Аннотация

В этой статье обобщены результаты экспериментальных и численных исследований, направленных на определение поведения и пределов прочности сцепления

наиболее распространенных промышленных клеев, используемых в настоящее время для анкеров склеивание. Целью этого исследования

является определение пределов эффективного использования таких типов клея в бетоне с высокими эксплуатационными характеристиками, а также проверка наиболее часто используемых методов проектирования клееных анкеров.Описывается ход и конфигурация экспериментов. Целью

данного исследования является определение пределов эффективного использования этих типов клея в высокоэффективном бетоне, а также проверка

наиболее часто используемых методов проектирования. Статья посвящена экспериментам по прочности сцепления с использованием высокопрочного бетона

до класса C50 / 60 или выше.

© 2012 Издано Elsevier Ltd. Выбор и проверка находятся в ведении Жилинского университета, FCE, Словакия.

Ключевые слова: клееный анкер, несущая способность, прочность сцепления, эксперимент, растягивающая нагрузка, бетон с высокими эксплуатационными характеристиками

1. Введение

Представленное исследование сосредоточено на вопросах качества сцепления и комбинированного разрушения сцепления бетона

связанного анкеры нагружены растягивающей силой. В нем подробно описан экспериментальный анализ границы раздела клей-бетон и

влияние его параметров на поведение анкера. Обычно в большинстве подходов к проектированию предельная растягивающая нагрузка —

несущая способность основана на упрощенном допущении о разделенных режимах разрушения.Окончательное расчетное значение составляет

с относительно высоким запасом прочности. Это предположение также используется в правилах сертификации для установленных после

анкеров в бетоне, например соответствующий ETAG [1]. Очевидно, что на этот отказ влияют характеристики

как бетона, так и клея. Полностью разделенные виды отказов возникают только теоретически [2]. Разрушение

в реальной жизни будет похоже на полное разрушение бетона только при использовании бетона с низкой прочностью.Кроме того, реальный разрыв

будет похож на полное разрушение сцепления только тогда, когда высокопрочный бетон комбинируется с обычным промышленным клеем

.

* Тел .: +420541147305; факс: +420541147305.

Адрес электронной почты: [email protected]

Доступно на сайте www.sciencedirect.com

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Установка анкеров для контролируемого впрыска | Bossong

Drilling
Анкеры Bossong встраиваются в отверстия, сделанные в каменной кладке, и укрепляются с помощью сверлильных станков с алмазными коронками, которые работают только с вращательным движением, чтобы избежать вибрации и ударного воздействия на кладку.№
В зависимости от типа кирпичной кладки и особенностей строительной площадки буровые работы могут выполняться с водяным или воздушным охлаждением, либо с использованием методов, которые помогают избежать распространения охлаждающих жидкостей.
Выбор техники сверления имеет решающее значение, когда работы выполняются в уникальных и ценных условиях, где присутствуют росписи, старинные штукатурки и лепнина, которые необходимо сохранить и сохранить.
Диаметр ствола скважины рассчитывается в соответствии с размером анкера: обычно он примерно в три раза больше диаметра стального стержня; длина анкера — еще один параметр, который необходимо оценить для правильного выбора диаметра ствола скважины.Правильный диаметр ствола скважины важен для обеспечения возможности установки анкера, оснащенного муфтой, муфтами и подающими трубами, и, в то же время, принципа работы анкерной системы; поверхность прилегания строго зависит от диаметра сверления.

Сборка и установка
После сверления необходимо вставить внутрь просверленных отверстий специальные пластиковые втулки Bossong BOS-TP правильного диаметра, чтобы упростить установку анкеров и избежать повторного сверления отверстий. случай засорения скважин.Анкеры, поставляемые со специальным носком, собираются на месте, если необходимая длина превышает транспортные пределы, а затем устанавливаются в отверстия. Соединение между различными частями достигается с помощью муфт полной прочности и специальных талрепов в случае арматуры, предназначенной для сдерживания смещения толкающих элементов, таких как арка и своды.

Инъекция затирки
Специальная затирка представляет собой смесь, специально разработанную для впрыскивания в тканевый носок; предварительно упакованный продукт, состоящий из связующего с добавлением заполнителей разного сорта, при смешивании с водой дает перекачиваемый раствор, который демонстрирует хорошую прочность без усадки.После перемешивания раствор помещается в напорный бак с пределом давления 3-5 бар: допустимое давление затирки должно быть отрегулировано в соответствии с состоянием кладки и эффективной длиной анкера. Инъекция проводится постепенно, пока якорь не будет введен полностью.

дополнительных тем для якорей | Симпсон Strong-Tie

I. Основные материалы

«Основной материал» — это общий отраслевой термин, обозначающий элемент или основу, к которым необходимо прикрепить якорь. Базовые материалы включают бетон, кирпич, бетонный блок (CMU) и структурную плитку, и это лишь некоторые из них. Самым распространенным типом основного материала, в котором используются клеевые и механические анкеры, является бетон.

Бетон — Бетон может быть монолитным или сборным. Бетон имеет отличную прочность на сжатие, но относительно низкую прочность на разрыв. Монолитный (или иногда называемый «заливным по месту») бетон укладывается в формы, возведенные на строительной площадке. Монолитный бетон может быть как из легкого, так и из легкого бетона.Легкий бетон часто указывается, когда желательно уменьшить вес строительной конструкции.

Легкий бетон отличается от обычного бетона массой заполнителя, используемого в смеси. Бетон с нормальным весом имеет удельный вес примерно 150 фунтов на кубический фут по сравнению с примерно 115 фунтами на кубический фут для легкого бетона.

Тип заполнителя, используемого в бетоне, может влиять на растягивающую способность клеевого анкера. В настоящее время взаимосвязь между совокупными свойствами и характеристиками якоря не совсем понятна. Не следует предполагать, что результаты испытаний являются репрезентативными для ожидаемых характеристик для всех типов заполнителя бетона.

Сборный бетон также называется «сборный бетон». Сборный железобетон можно производить на заводе по производству сборных конструкций или отливать на месте в формы, построенные на месте работы. Сборные железобетонные элементы могут быть сплошными или содержать пустотелые стержни. Многие сборные железобетонные изделия имеют более тонкое поперечное сечение, чем монолитный бетон.В сборном железобетоне может использоваться как обычный, так и легкий бетон. Железобетон содержит стальные стержни, кабель, проволочную сетку или случайные стеклянные волокна. Добавление армирующего материала позволяет бетону противостоять растягивающим напряжениям, которые приводят к растрескиванию.

Прочность на сжатие бетона может варьироваться от 2000 фунтов на квадратный дюйм до более 20000 фунтов на квадратный дюйм, в зависимости от смеси и способа ее отверждения. Большинство бетонных смесей предназначены для получения желаемых свойств в течение 28 дней после заливки.

Бетонные блоки (CMU) — блоки обычно формируются из больших полых сердечников.Блок с минимальным поперечным сечением 75% называется твердым блоком, даже если он содержит полые сердечники. Во многих частях страны строительные нормы и правила требуют, чтобы стальные арматурные стержни были помещены в пустотелые ядра, а ядра должны быть заполнены цементным раствором.

В некоторых районах на востоке Соединенных Штатов в прошлом практиковалось смешивать бетон с угольными шлаками для изготовления шлакоблоков. Хотя шлакоблоки больше не производятся, их можно найти во многих существующих зданиях. Шлакоблоки требуют особого внимания, так как с возрастом они размягчаются.

Кирпич — Глиняный кирпич бывает сплошным или пустотелым. Использование любого типа будет отличаться в разных частях Соединенных Штатов. Кирпич сложно просверлить и закрепить. Большинство кирпичей твердые и хрупкие. Старый кирпич из красной глины часто бывает очень мягким и легко переливается. Любая из этих ситуаций может вызвать проблемы при бурении и анкеровке. Кирпич сегодня чаще всего используется для изготовления фасадов зданий (навесные стены или облицовка кирпичом), а не для строительства. Кирпичный фасад крепится к конструкции с помощью кирпичных шпал, расположенных через промежутки по всей стене.В старых зданиях для формирования структурных стен использовали полнотелый кирпич различной ширины. Обычная толщина стен составляла три и четыре стены.

Глиняная плитка — Блок глиняной плитки состоит из полых сердечников и узких полостей в поперечном сечении. Глиняная плитка очень хрупкая, что затрудняет сверление без разрушения блока. Следует проявлять осторожность при попытках просверлить и закрепить в глиняной плитке.

II. Режимы отказа якоря

Четыре различных режима разрушения при растяжении и три различных режима разрушения при сдвиге обычно наблюдаются для анкеров после установки под нагрузкой растяжения.

Режимы отказа

Напряжение	Ножницы
Стальной перелом Прорыв Вырыв (механический анкер) Разрыв связи (адгезивный анкер)	Стальной перелом Прорыв Прорыв

Разрушение прорыва — Разрушение прорыва происходит, когда основной материал разрывается, часто образуя конусообразную поверхность разрушения, когда анкеры расположены далеко от краев, или выкрашивание, когда анкеры расположены рядом с краями.Разрушение отрыва может произойти как для механических, так и для клеевых анкеров и обычно наблюдается при меньшей глубине заделки, а также при установке на расстояниях ниже критических или краевых.

Отказ от выдергивания — Отказ от выдергивания происходит, когда механический анкер вырывается из просверленного отверстия, оставляя основной материал в основном неповрежденным.

Разрыв склеивания — Разрушение адгезива происходит, когда клеевой анкер вырывается из просверленного отверстия из-за нарушения адгезии на границе раздела адгезив с основным материалом или когда происходит разрыв когезии внутри самого адгезива. Когда происходит разрушение соединения, около поверхности основного материала часто образуется неглубокая коническая поверхность разрыва излома. Эта поверхность прорыва не является основным механизмом разрушения.

Pryout Failure — Разрушение Pryout происходит для неглубоко внедренных анкеров, когда поверхность разрушения основного материала выгружается «позади» анкера, противоположно направлению приложенной силы сдвига.

Разрушение стали — Разрушение стали происходит, когда расстояния между анкерами, краевые расстояния и глубина заделки достаточно велики, чтобы предотвратить перечисленные выше виды разрушения, связанные с основным материалом, а прочность стали механического анкера или адгезивной анкерной вставки является предельной прочностью.

III. Коррозионная стойкость

Многие среды и материалы могут вызывать коррозию, в том числе морской воздух, антипирены, пары, удобрения, обработанная консервантами древесина, антиобледенительные соли, разнородные металлы и многое другое. Металлическая арматура, крепеж и анкеры могут подвергаться коррозии и терять несущую способность при установке в агрессивных средах или при установке в контакте с коррозионными материалами.

Множество переменных, присутствующих в окружающей среде здания, не позволяют точно предсказать, когда и начнется ли коррозия или достигнет ли она критического уровня.Эта относительная неопределенность делает крайне важным, чтобы разработчики и пользователи были осведомлены о потенциальных рисках и выбирали продукт, подходящий для предполагаемого использования. Также разумно проводить регулярное техническое обслуживание и периодические проверки, особенно для наружного применения.

На открытом воздухе часто наблюдается коррозия. Корродировать может даже нержавеющая сталь. Наличие некоторой коррозии не означает, что была нарушена грузоподъемность или что отказ неизбежен.Если очевидна или подозревается значительная коррозия, то приспособления, крепежные детали и соединители должны быть проверены квалифицированным инженером или квалифицированным инспектором. Может потребоваться замена поврежденных компонентов.

Химическая атака — Химическая атака происходит, когда анкерный материал не устойчив к веществу, с которым он контактирует. Информация о химической стойкости клея для анкеровки находится в разделе V на этой странице.

Некоторые химикаты, защищающие древесину, и огнестойкие химикаты, а также ретенты представляют собой повышенный потенциал коррозии и вызывают большую коррозию стальных анкеров и крепежных деталей, чем другие.Дополнительная информация по этому поводу доступна на strongtie.com.

Мы попытались предоставить здесь базовые знания по теме коррозии, но важно получить полное образование, просмотрев наши технические бюллетени по этой теме (strongtie.com/info), а также изучив информацию, литературу и отчеты об оценке, опубликованные другие.

Гальваническая коррозия — Гальваническая коррозия возникает, когда два электрохимически разнородных металла контактируют друг с другом в присутствии электролита (например, воды), который действует как проводящий путь для ионов металлов, чтобы перемещаться от более анодного металла к более катодному. В гальванической паре более анодный металл будет предпочтительно подвергаться коррозии. Таблица «Гальваническая серия металлов» дает качественное представление о возможности гальванического взаимодействия двух металлов. Металлы одной группы (см. Таблицу) имеют близкие электрохимические потенциалы. Чем дальше друг от друга расположены металлы на столе, тем больше разница в электрохимическом потенциале и тем быстрее будет происходить гальваническая коррозия. Коррозия также увеличивается с увеличением проводимости электролита.

Надлежащая практика детализации, включая следующее, может помочь снизить вероятность гальванической коррозии анкеров:

• Использование анкеров и металлов с аналогичными электрохимическими потенциалами
• Разделение разнородных металлов изоляционными материалами
• Обеспечение того, чтобы якорь был анодом, когда присутствуют разнородные материалы.
• Предотвращение воздействия и накопления электролитов

Гальваническая серия металлов

Корродированный конец (анод)
Магний Магниевые сплавы Цинк
Алюминий 1100 Кадмий Алюминий 2024-T4 Железо и сталь
Свинец Олово Никель (активный) Сплав Inconel Ni-Cr (активный) Сплав Hastelloy C (активный)
Латунь Медь Медно-никелевые сплавы Монель
Никель (пассивный)
Нержавеющая сталь 304 (пассивный) Нержавеющая сталь 316 (пассивный) Сплав Hasteloy C (пассивный)
Серебро Титан Графит Золото Платина
Защищенный конец (катод)

Водородное коррозионное растрескивание под напряжением

Некоторые закаленные крепежные детали могут преждевременно выйти из строя при воздействии влаги в результате коррозионного растрескивания под действием водорода. Эти застежки рекомендуются специально для использования в сухих внутренних помещениях.

Рекомендации по минимальной коррозионной стойкости

Классификация коррозионной стойкости	Материал или покрытие
Низкий
	ZN
	оцинковка
Средний
	Механически оцинкованная (ASTM B695-класс 55) 1
	Керамическое покрытие
	Горячее цинкование (ASTM A153-класс C)
	Нержавеющая сталь тип 410 с защитным верхним покрытием
Высокая	Тип 302, 303 или 304 нержавеющая сталь
Тяжелая	Тип 316 нержавеющая сталь

1.Механически оцинкованные анкеры Titen HD® рекомендуются только для временной эксплуатации на открытом воздухе.

Классификация коррозионной стойкости

Окружающая среда	Материал для крепления
	Необработанная древесина или другие материалы	Древесина, обработанная консервантами					FRT Дерево
		SBX-DOT Борат цинка	Удержание химикатов ≤ AWPA, UC4A	Удержание химикатов> AWPA, UC4A	ACZA	Другое или неопределенное
Сухая служба	Низкий	Низкий	Низкий	Высокая	Высокая	Высокая	Средний
Мокрая служба	Средний	НЕТ	Средний	Высокая	Высокая	Высокая	Высокая
Повышенное обслуживание	Высокая	НЕТ	Тяжелая	Тяжелая	Высокая	Тяжелая	НЕТ
Неопределенно	Высокая	Высокая	Высокая	Тяжелая	Высокая	Тяжелая	Высокая
Океан / Набережная	Тяжелая	НЕТ	Тяжелая	Тяжелая	Тяжелая	Тяжелая	НЕТ

1. Это общие рекомендации, которые могут не учитывать все критерии заявки. Дополнительную информацию см. В информации о продукте.
2. Изделия из нержавеющей стали типа 316/305/304 рекомендуются в тех случаях, когда обработанная консервантом древесина, используемая в контакте с землей, имеет уровень химического удерживания выше, чем у AWPA UC4A; CA-C, 0,15 фунтов на фут; CA-B, 0,21 фунта / фут; микронизированный CA-C, 0,14 pcf; микронизированный CA-B, 0,15 pcf; ACQ типа D (или C), 0,40 шт.
3. Испытания Simpson Strong-Tie после ICC-ES AC257 показали, что механическое цинкование (ASTM B695, класс 55), покрытие Quik Guard и покрытие Double Barrier обеспечат коррозионную стойкость, эквивалентную горячему цинкованию (ASTM A153, класс D) в контакт с химически обработанной древесиной при сухой и влажной среде (AWPA UC1 — UC4A, ICC-ES AC257 Условия воздействия 1 и 3) и будет работать надлежащим образом при условии регулярного технического обслуживания и периодических проверок.
4. Механическое цинкование C3 и N2000 не следует использовать в условиях, которые могут быть более коррозионными, чем AWPA UC3A (снаружи, над землей, быстрое стекание воды).
5. Если вы не уверены в категории использования, химикате для обработки или окружающей среде, используйте крепежи из нержавеющей стали типов 316/305/304, силиконовой бронзы или меди.
6. Некоторая обработанная древесина может иметь избыток химикатов на поверхности, что делает ее потенциально более коррозионной, чем меньшая удерживающая способность. Если есть подозрение на такое состояние, используйте крепежи из нержавеющей стали типов 316/305/304, силиконовой бронзы или меди.
7. Крепежи из нержавеющей стали, силиконовой бронзы или меди типа 316/305/304 являются наилучшей рекомендацией для использования в морской среде, в воздухе и в других хлоридсодержащих средах. Крепежные детали, оцинкованные горячим способом, с уровнем защиты не ниже ASTM A153, класс C также могут быть альтернативой для некоторых применений в средах с океаническим воздухом и / или повышенным содержанием влаги в древесине.

IV. Механические анкеры

Релаксация перед нагрузкой

Расширительные анкеры

, которые были отрегулированы на требуемый момент при установке в бетон, испытают снижение предварительного напряжения (из-за крутящего момента) в течение нескольких часов. Это называется релаксацией перед нагрузкой. Высокие сжимающие напряжения, прикладываемые к бетону, вызывают его деформацию, что приводит к ослаблению силы предварительного натяжения в анкере. Напряжение в этом контексте относится к внутренним напряжениям, возникающим в анкере в результате приложенного крутящего момента, и не относится к прочности анкера. Исторические данные показывают, что первоначальные значения натяжения обычно снижаются на 40–60% в течение первых нескольких часов после установки. Повторная затяжка анкера до первоначального установочного момента не рекомендуется и не требуется.

V. Клейкие анкеры

Установка в зеленый бетон

Расчетные данные по прочности клеевых анкеров в этом каталоге основаны на установке в бетон, возраст которой составляет не менее 21 дня. Для анкеров, установленных в бетон, который затвердел менее 21 дня, см. Следующие факторы модификации, которые следует применить к опубликованной прочности адгезионного сцепления.

Продукты	Возраст бетона при установке	Возраст бетона в загруженном состоянии	Фактор прочности связи
AT AT-XP ET-HP SET SET-XP SET-3G
	14 дней	21 день	1. 0
		14 дней	0,9
	7 дней	21 день	1,0
		7 дней	0,7

Отверстия увеличенного диаметра

Рабочие характеристики клеевых анкеров основаны на испытаниях анкеров, в которых отверстия просверливались сверлами с твердосплавными напайками того же диаметра, который указан в таблице нагрузок изделия. Дополнительные испытания на статическое растяжение были проведены для проверки анкеров, установленных с использованием клеев SET-3G ™, SET, SET-XP®, ET-HP® и AT, для установки в отверстия с диаметрами, превышающими указанные в таблицах нагрузок.В таблицах указан допустимый диапазон размеров просверленных отверстий и соответствующий коэффициент снижения растягивающей нагрузки (при наличии). Те же выводы применимы и к опубликованным значениям сдвиговой нагрузки. Просверливать отверстия за пределами допустимого диапазона, показанного на диаграммах, не рекомендуется.

SET Клей — допустимый диаметр отверстия

Диаметр пластины (дюймы)	Допустимый диапазон диаметра отверстия (дюймы)	Допустимый коэффициент снижения нагрузки
3/8	1/2 — 3/4	1. 0
1/2	5/8 — 1 5/16	1,0
5/8	3/4 — 1 1/8	1,0
3/4	7/8 — 1 5/16	1,0
7/8	1–1 1/2	1,0
1	1 1/8 — 1 11/16	1,0
1 1/8	1 1/4 — 1 7/8	1.0
1 1/4	1 3/8 — 2 1/16	1,0
1 3/8	1 1 / 2- 2 1/4	1,0

Клеи SET-XP и ET-HP — допустимый диаметр отверстия

Диаметр пластины (дюймы)	Допустимый диапазон диаметра отверстия (дюймы)	Допустимый коэффициент снижения нагрузки
1/2	5/8 — 3/4	1.0
5/8	3/4 — 15/16	1,0
3/4	7/8 — 1 1/8	1,0
7/8	1–1 5/16	1,0
1	1 1/8 — 1 1/2	1,0
1 1/4	1 3/8 — 1 7/8	1,0

Клей AT — допустимый диаметр отверстия

Диаметр пластины (дюйм. )	Допустимый диапазон диаметра отверстия (дюймы)	Допустимый коэффициент снижения нагрузки
3/8	7/16 — 1/2	1,0
1/2	16.09 — 8 мая	1,0
5/8	16/11 — 3/4	1,0
3/4	13/16 — 7/8	1.0
7/8	1	1,0
1	1 1/16 — 1 1/8	,75 только для 1 1/8

Просверленные отверстия

Рабочие характеристики клеевых анкеров основаны на испытаниях анкеров, в которых отверстия просверливались сверлами с твердосплавными напайками. Дополнительные испытания на статическое растяжение были проведены для проверки анкеров, установленных с помощью анкерных клеев SET-3G, SET-XP, ET-HP, SET и AT для установки в отверстия, просверленные алмазными коронками.В этих испытаниях диаметр алмазной коронки соответствовал диаметру твердосплавной коронки, рекомендованному в таблице нагрузок на изделие. Результаты испытаний показали, что для этого условия не требуется снижения опубликованной допустимой растягивающей нагрузки для анкерных клеев SET и AT. Для анкерных клеев SET-3G, SET-XP и ET-HP требуется коэффициент уменьшения 0,7, применяемый к характеристической прочности сцепления (τk). Те же выводы применимы и к опубликованным допустимым поперечным нагрузкам. Испытания, проведенные в просверленных скважинах, предназначены для юрисдикций, не входящих в состав IBC.

Установка во влажных, влажных и затопленных средах

SET-XP, SET-3G, ET-HP и AT-XP: рабочие характеристики клеевых анкеров с использованием клеев SET-XP, SET-3G, ET-HP и AT-XP основаны на испытаниях в соответствии с ICC-ES AC308. . Этот критерий требует, чтобы клеевые анкеры, которые должны быть установлены на открытом воздухе, были испытаны в водонасыщенных бетонных отверстиях, которые были очищены с меньшим объемом очистки отверстий, чем рекомендовано производителем. Чувствительность продукта к этим условиям установки учитывается при определении «категории анкера» (коэффициент снижения прочности) продукта.

SET-XP, ET-HP и AT-XP можно укладывать в сухой или водонасыщенный бетон.

SET-3G можно устанавливать в сухие, водонасыщенные или залитые водой отверстия в бетоне.

Проверка надежности согласно ICC-ES AC308 определяется как:

• Сухой бетон — Затвердевший бетон, влажность которого находится в равновесии с окружающими атмосферными условиями без осадков.
• Водонасыщенный бетон — Затвердевший бетон, покрытый водой и водонасыщенным.
• Затопленный бетон — Затвердевший бетон, покрытый водой и водонасыщенный.
• Отверстие, заполненное водой — Просверленное отверстие в водонасыщенном бетоне, которое является чистым, но содержит стоячую воду во время установки.

НАБОР и АТ:

Рабочие характеристики клеевых анкеров с использованием клеев SET и AT основаны на испытаниях, в ходе которых анкеры устанавливались в сухие отверстия. Дополнительные испытания на статическое растяжение были проведены для некоторых продуктов во влажных, заполненных водой отверстиях и затопленных отверстиях. Результаты традиционных испытаний показывают, что снижение опубликованной допустимой растягивающей нагрузки не требуется для клеев SET и AT во влажных отверстиях или для клеев SET и AT в отверстиях, заполненных водой. Результаты испытаний для клеев SET и AT в погруженных в воду отверстиях показывают, что применим коэффициент уменьшения 0,60. Те же выводы применимы и к опубликованным значениям допустимой поперечной нагрузки.

Проверка надежности согласно ICC-ES AC58 определяется как:

• Сухой бетон — Затвердевший бетон, влажность которого находится в равновесии с окружающими атмосферными условиями без осадков.
• Влажное отверстие — Влажное отверстие, как определено в ASTM E1512 и упоминается в ICC-ES AC58, представляет собой просверленное отверстие, которое было правильно просверлено, очищено и затем заполнено стоячей водой в течение семи дней. Через семь дней стоячая вода выдувается из отверстия сжатым воздухом и устанавливается клеевой анкер.
• Отверстие, заполненное водой — Отверстие, заполненное водой, определяется аналогично влажному отверстию; однако стоячая вода не выдувается из отверстия. Вместо этого клей вводится непосредственно в отверстие, заполненное водой (снизу вверх), и устанавливается вставка.
• Затопленное отверстие — Затопленное отверстие похоже на отверстие, заполненное водой, за одним важным исключением — в дополнение к стоячей воде внутри отверстия вода также полностью покрывает поверхность основного материала.

* Обратите внимание, что буровой мусор и шлам следует удалить из просверленного отверстия перед установкой. ICC-ES AC58 не решает эту проблему.

Повышенная рабочая температура

На характеристики всех клеевых анкеров влияет повышенная температура основного материала.Таблица температурной чувствительности в процессе эксплуатации, предоставленная для каждого клея, предоставляет информацию, необходимую для применения соответствующего коэффициента регулировки нагрузки либо к допустимому натяжению, основанному на прочности склеивания, либо к допустимому сдвигу на основе расстояния до края бетона для данной температуры основного материала. Хотя общепринятого метода определения точного коэффициента регулировки нагрузки не существует, есть несколько рекомендаций, которые следует учитывать при проектировании анкера, который будет подвергаться повышенной температуре основного материала.В любом случае окончательное решение должно быть принято квалифицированным специалистом-проектировщиком на основе здравой инженерной оценки:

• При проектировании анкерного соединения только для сопротивления ветру и / или сейсмическим воздействиям можно не учитывать влияние огня (повышенная температура).
• Температура основного материала представляет собой среднюю внутреннюю температуру и, следовательно, температуру по всей длине соединения анкера.
• Воздействие повышенной температуры может быть временным.Если рабочая температура основного материала повышается так, что применим коэффициент регулировки нагрузки, но со временем температура снижается до температуры, ниже которой применяется коэффициент регулировки нагрузки, полная допустимая нагрузка на основе связи сила по-прежнему применима. Это применимо при условии, что температура разложения анкерного клея (350 ° F для клеев SET-3G, SET-XP, SET, ET-HP, AT-XP и AT) не была достигнута.

Химическая стойкость клеевых анкеров

• Образцы анкерных клеев Simpson Strong-Tie были погружены в химические вещества, показанные здесь, до тех пор, пока они не покажут минимальное изменение веса (указывающее на насыщение) или максимум на три месяца.
• Затем образцы были испытаны в соответствии со Стандартной практикой ASTM D 543 для оценки устойчивости пластмасс к химическим изменениям, процедурами I и II, а также либо стандартным методом испытания свойств изгиба неармированных и армированных пластиков и электроизоляционных материалов ASTMD 790, либо ASTM D. 695 Стандартный метод испытаний жестких пластиков на сжатие.
• В случаях, когда оценивались мягкие химические вещества, воздействие было ускорено в соответствии со Стандартной практикой термического старения пластмасс без нагрузки ASTM D 3045.
• Образцы, не показывающие видимых повреждений и демонстрирующие статистически эквивалентную прочность и модуль упругости по сравнению с контрольными образцами были классифицированы как «устойчивые» (R).
  • Эти клеи считаются подходящими для непрерывного воздействия указанного химического вещества при использовании в составе узла клеевого анкера.
• Образцы, демонстрирующие незначительные повреждения, такие как набухание или растрескивание, или не демонстрирующие как статистически эквивалентную прочность и модуль упругости по сравнению с контрольными образцами, были классифицированы как «неустойчивые» (NR).
  • Эти клеи считаются подходящими для периодического воздействия идентифицированного химического вещества, если химическое вещество будет разбавлено и смыто с узла клеевого анкера после воздействия, или если ожидается только аварийный контакт с химическим веществом и будет произведена последующая замена анкера. .
  • Некоторые производители называют это «ограниченным сопротивлением» или «частичным сопротивлением» в своей литературе.
• Образцы, которые были полностью разрушены химическим веществом или продемонстрировали значительную потерю прочности после воздействия, были классифицированы как «неудавшиеся» (F).
  • Эти клеи считаются непригодными для воздействия указанного химического вещества.

Примечание. В большинстве реальных условий эксплуатации большая часть фиксирующего клея не подвергается воздействию химикатов, поэтому требуется некоторое время, чтобы химическое вещество пропитало весь клей. Предполагается, что клеевой анкер будет поддерживать прочность сцепления и сопротивление ползучести до тех пор, пока значительная часть клея не пропитается.

Химическая промышленность	Концентрация	AT-XP	КОМПЛЕКТ-3G	SET-XP	ET-HP	В	НАБОР
Уксусная кислота	Ледяной	NR	F	F	F	F	F
	5%	R	F	F	F	R	F
Ацетон	100%	F	F	F	F	–	–
Сульфат алюминия-аммония (квасцы аммония)	10%	R	R	R	R	R	R
Хлорид алюминия	10%	R	R	R	R	–	–
Сульфат алюминия-калия (квасцы калия)	10%	R	R	R	R	R	R
Сульфат алюминия (квасцы)	15%	R	NR	R	R	R	R
Гидроксид аммония (Аммиак)	28%	NR	R	R	NR	R	R
	10%	R	R	R	R	R	R
	pH = 10	R	R	R	R	–	–
Нитрат аммония	15%	R	R	R	R	R	R
Сульфат аммония	15%	R	R	R	R	R	R
Автомобильный антифриз	50%	R	R	R	R	–	–
Авиационное топливо (JP5)	100%	R	R	R	R	–	–
Тормозная жидкость (DOT3)	100%	R	R	NR	F	–	–
Гидроксид кальция	10%	R	R	R	R	–	–
Гипохлорит кальция (хлорированная известь)	15%	R	R	R	R	R	R
Оксид кальция (известь)	5%	R	R	R	R	R	R
Карболовая кислота	10%	NR	F	F	F	–	–
	5%	NR	NR	F	F	–	–
Тетрахлорид углерода	100%	R	R	R	R	–	–
Хромовая кислота	40%	R	R	NR	NR	–	–
Лимонная кислота	10%	R	R	R	R	–	–
Сульфат меди	10%	R	R	R	R	–	–
Моющее средство (ASTM D543)	100%	R	R	R	R	–	–
Дизельное топливо	100%	R	R	R	NR	–	–
Этанол водный	95%	NR	NR	F	F	–	–
	50%	NR	R	NR	NR	–	–
Денатурированный этанол	100%	R	F	F	F	–	–
Этиленгликоль	100%	R	R	R	R	–	–
Кремнефтористоводородная кислота	25%	R	R	R	R	R	R
Муравьиная кислота	Концентрированный	F	F	F	F	–	–
	10%	R	F	F	F	–	–
Бензин	100%	R	R	R	R	–	–
соляная кислота	Концентрированный	NR	F	F	F	R	F
	10%	R	NR	NR	F	R	NR
	pH = 3	R	R	R	R	–	–
Перекись водорода	30%	R	NR	F	F	R	F
	3%	R	R	R	R	R	NR
Хлорид железа (II) (хлорид железа)	15%	R	R	R	R	R	R
Хлорид железа (III) (хлорид железа)	15%	R	R	R	R	R	NR
Сульфат железа (III) (сульфат железа)	10%	R	NR	R	F	–	–
Изопропанол	100%	R	R	F	F	–	–
Молочная кислота	85%	R	F	F	F	–	–
	10%	R	NR	F	F	–	–
Машинное масло	100%	R	R	R	R	–	–
Метанол	100%	NR	F	F	F	–	–
Метилэтилкетон	100%	NR	F	F	F	–	–
Метил изобутилкетон	100%	NR	NR	NR	NR	–	–
Минеральное масло	100%	R	R	R	R	–	–
Уайт-спирит	100%	R	R	R	R	–	–
Смесь аминов 1	100%	R	F	F	F	–	–
Смесь ароматических углеводородов 2	100%	NR	R	NR	R	–	–
Моторное масло (5W30)	100%	R	R	R	R	–	–
N, N-диэтианилин	100%	R	R	R	R	–	–
Азотная кислота	Концентрированный	F	F	F	F	F	F
	40%	NR	F	F	F	F	F
	10%	R	NR	R	F	R	NR
	pH = 3	R	R	R	R	–	–
Фосфорная кислота	85%	R	F	F	F	F	F
	40%	R	F	F	F	R	NR
	10%	R	F	F	F	R	NR
	pH = 3	R	R	R	R	–	–
Гидроксид калия	40%	NR	R	R	NR	–	–
	10%	NR	R	R	R	–	–
	pH = 13. 2	R	R	R	R	–	–
Перманганат калия	10%	R	R	R	R	R	R
Пропиленгликоль	100%	R	R	R	NR	–	–
Морская вода (ASTM D1141)	100%	R	R	R	R	–	–
Мыло (ASTM D543)	100%	R	R	R	R	–	–
Бикарбонат натрия	10%	R	R	R	R	R	R
Бисульфит натрия	15%	R	R	R	R	R	NR
Карбонат натрия	15%	R	R	R	R	R	R
Хлорид натрия	15%	R	R	R	R	R	R
Фторид натрия	10%	R	R	R	R	R	R
Гексафторсиликат натрия (фторид кремния)	5%	R	R	R	R	R	R
Гидросульфид натрия	10%	R	R	R	R	–	–
Гидроксид натрия	60%	R	R	R	R	–	–
	40%	R	R	R	R	–	–
	10%	R	R	R	R	–	–
	pH = 10	R	R	R	R	–	–
Гипохлорит натрия (отбеливатель)	25%	R	R	R	R	R	R
	10%	R	R	R	R	R	R
Нитрат натрия	15%	R	R	R	R	R	R
Фосфат натрия (тринатрийфосфат)	10%	R	R	R	R	R	R
Силикат натрия	50%	R	R	R	R	R	R
Серная кислота	Концентрированный	F	F	F	F	F	F
	30%	R	F	NR	F	R	NR
	3%	R	NR	NR	F	R	NR
	pH = 3	R	R	R	R	–	–
Толуол	100%	NR	R	F	NR	–	–
Триэтаноламин	100%	R	R	NR	R	–	–
Скипидар	100%	R	R	R	R	–	–
Вода	100%	R	R	R	R	R	R
Ксилол	100%	NR	R	NR	R	–	–

«R» — Устойчивый, «NR» — Неустойчивый, «F» — Неудачный, «-» — Не тестировался

1. Триэтаноламин, н-бутиламин, N, N-диметиламин
2. Толуол, метилнафталин, ксилол

.

Анкеры химические

ТДМ — метизы, крепёж оптом

• Крепёж оптом • Карта сайта • О компании • Контакты •
• Интернет-магазин • Новая версия сайта •



192102 г. Санкт-Петербург, Волковский проспект д. 32
8 (800) 333-15-79,  +7 (812) 244-72-72
+7 (812) 677-17-27,  +7 (495) 966-64-95
e-mail: [email protected]

Крепёж оптом › Анкеры › Анкеры химические по оптовым ценам

Химический анкер работает по принципу склеивания. Химическое анкерное крепление состоит из анкерного стержня (шпильки) и двухкомпонентного отвердевающего полимерного состава. Синтетическая смола проникает в поры материала строительной основы и обеспечивает удерживающую силу после затвердевания. Обычно химические анкера применяются для крепежа в бетоне или кирпиче.

Инжекционная масса — это двухкомпонентный синтетический состав на основе смолы не имеющей запаха. Для применения инжекционной массы необходимы дополнительные приспособления, такие как инжекционный пистолет, насос для продувки отверстий, гильзы для пустотелых кирпичных стен. Инжекционная масса специально разработана для осуществления анкерных креплений во всех видах бетона и кирпича, природном камне и пустотелых материалах.

Вы можете заказать и купить химические анкеры по оптовым ценам в СПб. Сотрудники подберут анкеры подходящие для определённых целей.

	Химический анкер (инжекционная масса) А-PE 300 ml на основе полиэстерной смолы без стирола и запаха для крепления во всех видах бетона и кирпича.
	Химический анкер (инжекционная масса) А-PE 410 ml на основе полиэстерной смолы без стирола и запаха. Экономичное решение для пеноблоков.
	Химический клеевой анкер А-EA 410ml на основе эпокси-акрилатной смолы без стирола и запаха, для внутренних и наружных работ, на суше и под водой, для тяжелых и средних нагрузок.
	Химический анкер для бетона А-VE 410ml на основе винилэстеровой смолы без стирола и запаха, для внутренних и наружных работ, на суше и под водой, а также в водонасыщенном бетоне.
	Жидкий анкер (инжекционная масса) Arctic 410 ml на основе экопсиакрилатной смолы без стирола и запаха, для анкерных креплений в экстремальных условиях северных широт и низких температур.
	Химический анкер EPOXY A-EX 400 ml на основе эпоксидной смолы, для крепления арматуры в сухом, влажном бетоне и железобетоне при максимально высоких нагрузках.
	Химический анкер-капсула KEM-VE Sormat на основе винилэстера для установки в сплошных материалах, диаметр отверстия от 10 до 35 мм, глубина от 80 до 280 мм.
	Химический анкер-ампула KEMLA Sormat на основе полиэстера для крепления в сплошных материалах, диаметр отверстия от 12 до 25 мм, глубина от 100 до 200 мм, не требует вращения шпильки при установке.
	Шпильки для химических анкеров, резьбовые оцинкованные и нержавеющие Sormat KEVA, VKS, VH.
	Химический анкер для бетона, газобетона ITH 165 Pe Sormat, двухкомпонентная быстрозастывающая инжекционная масса на основе полиэстера (без стирола).
	Химический анкер ITH 300 Pe Sormat, двухкомпонентная быстрозастывающая инжекционная масса на основе полиэстера для крепления в бетоне, камне, кирпиче, газобетоне.
	Инжекционная масса ITH 410 Pe Sormat, двухкомпонентный быстрозастывающий химический анкер на основе полиэстера для крепления в бетоне, камне, кирпиче, газобетоне.
	Анкер химический (состав зимний) ITH 300 Wi Sormat — смола на основе винилэстера со специальными добавками для использования состава при низких температурах до -20°C.
	Химический анкер Sormat ITH 410 Wi зимний — смола на основе винилэстера специально предназначенная для хранения и использования при низких температурах до -20°C.
	Инжекционная масса Sormat ITH 280 Ve — двухкомпонентная быстрозатвердевающая смола на основе винилэстера для монтажа в потолок, под водой, на различной глубине.
	Анкер химический ITH 300 Ve Sormat — двухкомпонентная быстрозатвердевающая смола на основе винилэстера для крепления во влажных отверстиях в растянутой и сжатой зоне бетона.
	Химический анкер для кирпича ITH 345 Ve Sormat — быстроотвердевающая смола на основе винилэстера с высокой химической стойкостью, сертифицирована NSF для контакта с питьевой водой.
	Двухкомпонентный химический анкер ITH 410 Ve Sormat — двухкомпонентная быстрозатвердевающая смола на основе винилэстера для профессионального использования.
	Химический анкер летний ITH 380 T Sormat — двухкомпонентный состав на основе эпоксиакрилата (без стирола) для применения при температурах до +45°C.
	Эпоксидная смола ITH 400 EPOX 1:1 Sormat для крепления при самых высоких нагрузках в отверстиях просверленных алмазным сверлом; под водой.
	Эпоксидная смола ITH 585 EPOXe Sormat — это двухкомпонентная эпоксидная смола для крепления шпилек и арматуры в больших отверстиях при самых высоких нагрузках.
	Крепление анкерами и дюбелями
	Продажа химических анкеров по оптовым ценам в СПб.

Как использовать химические фиксаторы и анкерные смолы

В этом руководстве вы узнаете все о том, как использовать химические фиксаторы и смоляные анкеры для крепления к бетону, объектам, таким как петли ворот, где использование традиционных распорных болтов и дюбелей может привести к расщеплению и растрескиванию материала вы фиксируетесь в. Узнайте, как сверлить отверстия и вводить смолу. Также узнайте о различных типах смолы.

Химические и эпоксидные смолы крепления и анкеры являются относительно новой концепцией и, по сути, предлагают альтернативный способ крепления элементов, кроме использования винтов, болтов и т.п.

При правильном использовании химические фиксаторы и анкерные смолы обеспечивают чрезвычайно прочную фиксацию, поскольку они в значительной степени связываются с окружающей средой. Узнайте все о них и о том, как их использовать ниже.

Когда использовать химические крепления и смоляные анкеры

Если вам нужно закрепить рядом с краем кирпичного или каменного пирса, потому что вам нужно повесить ворота или закрепить почтовый ящик или табличку с именем, просверлите и используйте винты и болты, которые расширяются в связанные с ними дюбели могут треснуть или расколоть кладку.

Преодолеть это можно с помощью химических фиксаторов или анкеров из смолы, вводимых в предварительно просверленное отверстие.

Часть или шпилька резьбового стержня затем ввинчивается и вклеивается в отверстие. Смола становится очень твердой, связывая нить с кладкой и оставляя торчащий короткий отрезок нити, на который вы можете прикрутить, например, украшение, столб ворот, кронштейн или антенну.

Эти смоляные анкеры выдерживают большие нагрузки, но важна подготовка. Для целей этого проекта мы покажем вам, как использовать химические крепления или смоляные анкеры, как их иногда называют.

Петля для ворот с химическим креплением

Как закрепить стержни, шпильки и анкеры с помощью химического метода крепления

Эту операцию завершают четыре простых этапа, а именно: , 10 и 12 мм. Дюбели для армирования или соединения изготавливаются из высокопрочной плакированной стали или эпоксидного стекла диаметром от 6 до 25 мм.

Для этого требуются сверла по каменной кладке, и вам необходимо допустить стандартный припуск не менее 4 мм по диаметру — для шпильки 8 мм потребуется сверло 12 мм и так далее.

2. Очистите отверстие от пыли и мусора

Доступны фирменные щетки или вы можете использовать воздух, продувая трубку (не всасывайте, закройте глаза и наденьте пылезащитную маску и защитные очки) или с помощью компрессора . Если у вас есть под рукой старый пылесос, это тоже может сработать.

Впрыскивание смолы с помощью пистолета-карандаша

Доски пола сняты

3. Впрыскивание смолы с помощью пистолета-аппликатора каркаса

Убедитесь, что пистолет оснащен удлинительной трубкой нужной длины и диаметра для достижения дна отверстия. Аккуратно введите, медленно извлекая трубку из отверстия, чтобы нанести смолу, не захватывая воздух.

Для точной, безотходной инъекции предварительно пометьте трубку лентой, чтобы вы могли прекратить нажатие триггера, когда лента появится. Установите ленту на расстоянии от конца трубки, чтобы смола могла вытесняться стержнем.

В зависимости от того, какую смолу вы выберете, доступны различные каркасные пистолеты-аппликаторы. Возможно, у вас уже есть базовые 300-кубовые и/или 400-кубовые пистолеты-скелетоны, которые используются с некоторыми изделиями из полимерных анкеров.

Чистая эпоксидная смола – смешивается в сопле – идеально подходит для анкеровки болтов и стержней

Полиэфирная анкерная смола – быстрее, чем эпоксидные смолы, идеальна для быстрой установки анкера

4. Замаскируйте резьбовой стержень изоляционной лентой

Убедитесь, что лента проходит по части, необходимой для захвата гайки, во избежание загрязнения смолой, которая может заблокировать потоки.

Возьмите шпильку в руку в перчатке и медленно вращайте, вставляя ее в заполненное смолой отверстие. Если у вас много работы, доступны полные комплекты для фиксации смолы.

5. Оставить для полимеризации и правильного затвердевания

После того, как анкерный болт, шпилька или стержень с резьбой будут вставлены в просверленное отверстие, которое теперь заполнено смолой, прежде чем вы сможете установить ворота или что-то еще, что вы прикрепляете к креплению, вам нужно оставить на указанное производителем время для смола для застывания. Это должно быть указано на контейнере со смолой.

После того, как он затвердеет, вы можете продолжить и завершить работу, установив объект на место.

Типы смолы

Существует два основных типа смоляных креплений:

• Эпоксидные смолы
• Полиэфиры

Химическая смола

Наносимая смола

У большинства производителей они доступны для быстрого (3–6 минут), среднего (15–30 минут) и медленного (4–6 часов) схватывания. составы в трех основных типах упаковки;

• Тюбик с одним картриджем – ручное смешивание не требуется – две смолы внутри в пластиковом пакете – подходит для стандартных пистолетов-скелетонов – смолы смешиваются в сопле внутри спирали, которая заменяется, если смола затвердевает до того, как тюбик израсходован
• Тюбик с одним картриджем — требуется ручное смешивание — подходит для стандартных пистолетов-скелетонов — смешанная смола вводится в пустой картридж с помощью толкателя типа масленки
• Тюбик с двумя картриджами — ручное смешивание не требуется — две смолы в двойных пластиковых трубках, соединенных вместе — требуется специальный скелетонный пистолет для каждого типа, в зависимости от размера картриджа и соотношения смешивания – смолы смешиваются в сопле внутри спирали, которая заменяется, если смола затвердевает до того, как трубка израсходована

Пистолет-аппликатор Skeleton

Если вам нужно закрепить тяжелые или неудобные предметы на каменных и кирпичных поверхностях, иногда шурупы и т. п. просто недостаточно прочны, поэтому в таких случаях лучше всего использовать химические фиксаторы и анкерные смолы.

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Крепеж | Анкерный крепеж | Как работают анкерные крепления | Крепеж для бетона

Крепеж в строительстве называется анкерным креплением. Это связано с тем, что в большинстве случаев они соединяют что-то с базовым материалом , таким как бетон или кирпич, подобно тому, как якорь корабля вонзается в морское дно и не позволяет кораблю двигаться.

В большинстве случаев анкерные крепления устанавливаются путем предварительного сверления отверстия в основном материале. Отверстие немного больше, чем застежка. Затем анкер вставляется в отверстие в правильном порядке. Расстояние, на которое анкер проникает в основной материал, называется глубина посадки .

В основном существует два типа анкерных креплений: механические анкерные крепления и химические анкерные крепления. Каждый из них описан более подробно ниже.

Анкеры должны противостоять силам в двух направлениях. Силы отрыва действуют в направлении оси крепежного изделия. Силы сдвига — это силы, действующие под прямым углом к ​​оси крепежного изделия.

механические анкерные крепления

Механический анкерный крепеж HILTI. Синяя метка указывает на минимальную глубину, на которую должен быть установлен анкер.

Механические анкерные крепления используют трение для фиксации на месте. Самый распространенный тип анкера предназначен для расширения в диаметре при вдавливании в отверстие. Это расширение плотно сжимает основной материал и обеспечивает прочную фиксацию анкера на месте.

Аналогично дюбелям (также называемым дюбелями или дюбель ) используются при ввинчивании вещей в стену. Сначала просверливается отверстие и вставляется дюбель. Штепсельная вилка представляет собой небольшой кусок пластика, дерева или любого материала, который является слегка гибким и сжимаемым. Затем с усилием вставляется шуруп, в результате чего дюбель прижимается к основному материалу, когда он вдавливается в узкий зазор между шурупом и стеной. Эта толкающая сила фиксирует винт на месте и не дает ему выпасть.

В механических анкерных креплениях диаметр просверливаемого отверстия имеет решающее значение. Это должно быть правильно. Если он слишком велик, анкер может не ухватиться за края отверстия в достаточной степени и может выйти из строя при воздействии нагрузки.

химический анкерный крепеж

Химический анкерный крепеж HILTI нового поколения. Химическое вещество застывает вокруг канавок в анкере, прочно удерживая его на месте.

В химических анкерных креплениях используется специальный клей, чтобы вставить анкер в отверстие. Во-первых, сверлится отверстие, которое обычно примерно на 4 мм больше, чем болт. Необходимо тщательно удалить всю пыль и мусор из отверстия. Затем он заполняется химическим клеем. Затем вставляется болт. Клей должен полностью заполнить зазор между анкером и отверстием и должен вытекать из отверстия при вставке болта.

Затем химикат затвердеет — быстрозатвердевающие химикаты могут затвердеть через час, в то время как более распространенные могут занять 24 часа — и только после того, как он затвердеет, можно прикладывать нагрузку к анкеру .

Химическое вещество (технически называемое эпоксидной смолой) продается в виде двухкомпонентной упаковки. Оба компонента вставляются в дульный срез прикладного пистолета. Рабочий нажимает на спусковой крючок, который выталкивает оба компонента в длинное пластиковое сопло, которое также смешивает их вместе, прежде чем смешанная смола выйдет из наконечника сопла.

Ручной пистолет для смолы HILTI; нажатие на спусковой крючок проталкивает два компонента через сопло, которое смешивает их вместе и выталкивает смешанную смолу из наконечника.

Двухкомпонентный химический клей HILTI для крепежа. Химикаты проталкиваются через инъекционный пистолет, который тщательно перемешивает их перед введением в скважину.

механическое или химическое анкерное крепление —

что выбрать?

Хотя тип анкерного крепления имеет свои особенности, основные различия между химическими и механическими креплениями перечислены ниже:

Скорость: вы можете прикладывать нагрузки к химическим крепежным элементам только после того, как химические вещества затвердеют, тогда как к механическим крепежным элементам можно прикладывать нагрузки сразу после установки. Так что для критичных к скорости предметов используйте механические крепления. Быстросхватывающиеся анкерные эпоксидные смолы (химикаты) затвердевают за 45 минут, обычные эпоксидные смолы — за 12–24 часа.

Гидроизоляция : механическая застежка имеет небольшой зазор между застежкой и основным материалом. Если крепление было установлено снаружи, например, при креплении внешнего блока переменного тока, вывески или телевизионной антенны к зданию, то механическое крепление может вызвать утечку в здание. В химическом креплении химическое вещество заполняет пустоту между болтом и основным материалом, делая соединение водонепроницаемым. Поэтому используйте химические застежки для всех внешних креплений, а также в любых других местах, где утечка является фактором.

Нагрузки : ни один тип крепежа не может выдержать большую нагрузку, чем другой. Как химические, так и механические крепежи доступны в широком диапазоне значений грузоподъемности.

Химические анкеры и смоляные крепления





Нужно прикрепить что-то тяжелое к бетонной или кирпичной стене? Не все мы. Химические анкеры и смоляные фиксаторы помогут вам сделать это, не рискуя появлением трещин в кладке.

Ознакомьтесь с нашим полным ассортиментом из химические фиксаторы здесь



Что такое химические анкеры и полимерные фиксаторы?



Химические анкеры и смоляные крепления — идеальное решение, если вам нужно закрепить что-то тяжелое на бетоне, кирпиче или камне. Установка старых дюбелей в кирпичную кладку может привести к ее растрескиванию или расщеплению. Полимерные анкеры позволяют крепить тяжелые грузы к бетонным или каменным стенам и кирпичной кладке, такие как балки и фермы, кронштейны, антенны, стойки ворот, почтовые ящики или вывески. Вкратце, вот как они работают.



— Просверлите отверстие нужной глубины в бетонной, кирпичной или каменной стене (магазин сверла по камню )

— Очистите отверстие с помощью чистящей щетки и продувочного насоса, чтобы удалить мусор (магазин отверстие оборудование для очистки )

— Используйте пистолет-аппликатор для введения смолы в отверстие (магазин инъекционные смолы )

— Медленно вращайте химический анкерный стержень в смоле (магазин металлические анкерные стержни )

— Пропустите смолу установить вокруг анкерного болта



Когда все будет готово, вы можете прикрепить к шпильке тяжелый груз и затянуть по мере необходимости. Помимо анкерных болтов , вы также можете вставить в отверстие гнезда, крюки и болты с проушиной для самых разных целей. При правильной подготовке полученное анкерное болтовое соединение из смолы является чрезвычайно прочным и способным выдерживать большие нагрузки. Читайте более подробное пошаговое руководство.



Как устанавливать химические анкерные болты или полимерные крепления?



1. Просверлите отверстие сверлом по каменной кладке

Чтобы установить химический анкерный болт, шпильку или крепеж, сначала необходимо просверлить отверстие в бетоне, камне или кирпичной кладке. Вам понадобится либо бита с прямым хвостовиком для стандартных патронов, либо бита SDS для патрона SDS. У нас есть широкий ассортимент сверл по каменной кладке — выберите то, диаметр которого как минимум на 4 мм шире, чем у полимерного анкерного болта или анкерной шпильки.



2. С помощью щетки и продувочного насоса очистите отверстие

Перед заполнением отверстия химическим анкерным полимером убедитесь, что в просверленном отверстии нет пыли и мусора. Это необходимо для обеспечения полной прочности соединения полимерных анкеров. Вы можете очистить отверстие с помощью проволочной щетки для чистки отверстий , которая меньше размера просверленного вами отверстия. Используйте продувочный насос или другой безопасный метод, чтобы сдуть все остатки после чистки.



3. Введите смолу нужного типа с помощью пистолета-аппликатора

. Фиксаторы смолы состоят из двухкомпонентной смолы для инъекций и отвердителя , которые при смешивании в просверленном отверстии образуют чрезвычайно прочную связь. Вам нужно будет загрузить тюбик с химической закрепительной смолой в пистолет-аппликатор , присоединить специальную насадку для смешивания, входящую в комплект поставки, затем медленно и осторожно заполнить просверленное отверстие смолой. При необходимости прикрепите удлинительную трубку к концу насадки, чтобы она доставала до дна отверстия.

Если вы устанавливаете анкерный болт из смолы в материалы с полыми пустотами или пористые материалы, такие как кирпичная кладка, вы можете использовать сетчатую втулку , чтобы крепление оставалось на месте.



Какие типы химических анкерных смол существуют?

Химические фиксирующие смолы состоят из двух жидкостей — смолы и отвердителя, которые смешиваются и активируются при прокачивании через насадку-смеситель . У нас есть три типа:

— Полиэфирная смола – это экономичная смола общего назначения для анкеровки средних нагрузок. Достойный химический анкер для повседневного использования для бетонных блоков или кирпичной кладки.

— Супергибридная смола (без стирола) – смола с высокими эксплуатационными характеристиками, не содержащая добавок или растворителей. Экологически чистый продукт со слабым запахом, более безопасный для использования внутри помещений и в ограниченном пространстве.

— Чистая эпоксидная смола – Самая прочная смола для структурных применений и очень тяжелых нагрузок. Может использоваться с полутвердыми материалами (такими как влажный бетон) и в экстремальных условиях.

— Смола Pure Vinylester Winter – Предназначена для использования при низких температурах, отличается более быстрым временем отверждения и более легкой рабочей формулой. Для использования с большинством строительных материалов.



Помните: Используйте сорт, не содержащий стирола, если вы работаете в ограниченном пространстве.



4. Безопасно вставьте химический анкерный болт в полимер

Надев перчатки , медленно поверните и нажмите на выбранный химический анкерный болт или дюбель-шпилька в отверстие, заполненное смолой. Подготовьтесь к некоторому переливу и избегайте попадания смолы на конец резьбовой шпильки, замаскировав его лентой. Вам нужно защитить самый верхний конец стержня с резьбой, иначе вы не сможете накрутить на него гайку.

У нас есть ассортимент анкерных креплений из смолы: BZP , оцинкованная и нержавеющая сталь . У нас также есть внутренние резьбовые муфты , к которым можно многократно прикреплять болты и стержни.



5. Оставьте полимерный анкер затвердевать на рекомендованное время

Для затвердевания полимерных анкерных болтов может потребоваться от нескольких минут до нескольких часов – это зависит от состава инъекционной смолы . использовал. Химическое крепление болтами работает только в том случае, если вы следуете инструкциям на контейнере с химическим анкером. Никогда не прикрепляйте тяжелые предметы к анкерному креплению из смолы, пока оно не будет готово, иначе оно может упасть и сломаться!



Являются ли полимерные анкеры лучше механических анкеров?



Если вы прикрепляете тяжелый предмет к кирпичной стене или к поверхности, которая может треснуть, обязательно. Полученное приспособление прочнее самого основного материала и способно выдерживать высокие нагрузки. Полимерные анкеры имеют тенденцию прикрепляться по всей длине крепления в отверстии и, следовательно, способны передавать стрессовые нагрузки на большую площадь.

Помимо анкерных креплений из химической смолы, мы также располагаем огромным ассортиментом высококачественных механических креплений, таких как расширяющиеся анкеры , фиксаторы полостей и винтовые анкеры .



Можно ли использовать химическую анкерную смолу для ремонта трещин?



Химическая фиксирующая смола предназначена не только для установки анкерных болтов из смолы, но также может использоваться для ремонта трещин в кирпичной кладке, каменной кладке или бетоне. Нажмите здесь, чтобы узнать больше .

Полный ассортимент химических креплений можно приобрести здесь.0001

• Facebook
• Twitter
• LinkedIn
• Email
• Copy Link
• Print

How to use chemical anchors? Этот продукт имеет множество применений. Настоящая польза очевидна при попытке закрепить арматуру в рыхлых каменных стенах и мягком красном кирпиче. Преимущество связующих веществ типа смолы с химической фиксацией заключается в том, что химическая фиксация не только прилипает к стенкам отверстия, но и фиксируется за камнем или кирпичом. Мы находимся во Франции, но мы стремимся поделиться нашим опытом в Соединенных Штатах и ​​Великобритании.

Химический фиксатор для крепления к стенам.

Возможно, вы не знаете, что такое химическое исправление? Возможно, вы знакомы с другими способами крепления к стенам.

Например:

• Дюбели
• Анкерные болты
• Rawloc
• Деревянные дюбели

Добро пожаловать в наш блог, но сначала давайте представимся.

Мы небольшая компания по производству оконных ставней, которая имеет родство с прекрасной Францией. Наши мастерские питаются от 60% электроэнергии, произведенной экологически безопасным способом. Дополнительные потребности в электроэнергии дополняет ЭДФ. Древесина, которую мы используем, сертифицирована PEFC. Этическая работа важна для нас

Подводные камни при традиционном настенном креплении

Дюбели, вероятно, являются наиболее часто используемой формой настенного крепления, но есть и другие методы, которые, вероятно, подойдут в вашей конкретной ситуации. Простая пластиковая или деревянная заглушка очень функциональна. Они имеют ограничения, но имеют множество потенциальных применений. Пластиковые дюбели хороши только в том случае, если стена прочная и в хорошем состоянии.

Если стена в плохом состоянии, пластиковую заглушку можно выдернуть. Вот где химическая фиксация может быть хорошим выбором.

КРАСНЫЙ дюбель-заглушка

Самый распространенный дюбель-заглушка — КРАСНЫЙ, и в большинстве случаев для него требуется сверло TCT по камню диаметром 5,5 мм. Эта красная заглушка идеально подходит для винтов диаметром 4 мм, 4,5 мм и 5 мм. Следующий размер после красного — коричневый. Коричневый дюбель Rawl подходит для винтов диаметром 5 мм, 5,5 мм и 6 мм. При использовании коричневой пробки вам понадобится сверло по камню 7 мм TCT в ударной дрели.

Дюбели подходят для крепления жалюзи.

Дюбели подходят для крепления стационарных элементов к стенам. Если вы хотите прикрепить к стене движущийся объект, например жалюзи, то дюбель, скорее всего, не сработает. Читайте дальше, чтобы узнать, как мы предпочитаем крепить наши ворота или жалюзи.

Распорные болты Распорный болт

Если требуется вариант крепления для тяжелых условий эксплуатации Распорный болт имеет наследство. Эти расширительные болты были доступны в течение многих лет. По моему опыту, эти распорные болты хороши только в сплошной литой стене или бетонной плите.

Эти распорные болты имеют ограничения

Я видел, как эти распорные болты использовались в кирпичных или каменных стенах, но эти распорные болты имеют тенденцию раскалывать кирпич. Сила расширения слишком велика для большинства искусственных кирпичей.

Натуральный камень не подходит для крепления с помощью распорных болтов. Натуральный камень, который вы найдете во Франции для изготовления оконных откосов, имеет зерно. Распорный болт может расколоть камень по направлению волокон.

Из-за этого крепление жалюзи с помощью распорных болтов нецелесообразно. Штифт будет установлен близко к краю, и распорные болты не сработают.

Положение штыря на оконном откосе обычно составляет всего 50 мм от края, что не сулит ничего хорошего для стабильности откоса при использовании крепежных болтов.

Уловка, если приходится использовать расширительный болт близко к краю?

Если вам необходимо использовать эти штифты для распорных болтов, просверлите отверстие под углом 45°, чтобы усилие расширения было глубже в камне или кирпиче.

Какая альтернатива дюбелям Роля или распорным болтам?

Описанные выше методы крепления достаточно традиционны, но есть и альтернативные решения.

Chemical Fix — это постоянное решение

После большого опыта использования Chemical Fix я стал новообращенным.

Что такое химическое исправление?

Chemical Fix представляет собой полиэфирную смолу. Эта полиэфирная смола состоит из двух частей.

• Полиэфирная смола
• Отвердитель, смешанный через форсунку
• Заполнитель в качестве наполнителя

Состав этого химического закрепителя аналогичен наполнителю кузова Р38 с добавлением песка. В прошлом я действительно делал свое собственное химическое исправление, используя именно эти ингредиенты с большим успехом.

Химическое средство требует смешивания

Смешивание химического средства не требует больших усилий. К счастью, конструкция тюбика, в который входит химическое исправление, такова, что смешивание не требуется. Фактически смешивание двух компонентов, необходимых для химической фиксации, происходит в сопле. Форсунка имеет в конструкции спиральное перемешивающее устройство.

Как наносить химический фиксатор

Химический фиксатор поставляется в тюбиках типа мастики, для которых требуется пистолет. Пистолет такой же, как и для силиконовой мастики, которой вы запечатываете ванну.

Подготовка продукта для химической фиксации

Подготовка к использованию химической фиксации для закрепления штифтов жалюзи или других предметов, которые вы хотите закрепить на стене, очень проста. Как и в силиконовой мастике, нужно просто вынуть конец тюбика и вставить его в мастичный пистолет. Клеточный тип подойдет как нельзя лучше. Завинтите поставляемый комплект, внутри которого находится спиральная смесь.

У вас есть время, прежде чем он затвердеет

К этому моменту вы открыли Тюбик и, в идеале, должны его использовать. Не волнуйтесь, трубка еще не затвердеет. Смешивание отвердителя и смолы происходит в романе, и этого не происходит, пока вы не нажмете на ручку пистолета для мастики.

Просверливание отверстий для химических анкеров

Как и любые металлические предметы, вы хотите закрепить их в стене, для чего нужно просверлить отверстие. при установке жалюзи на пинтейлы вы должны решить, какой тип распечатки вы собираетесь использовать. задайте себе несколько вопросов, будут ли пинтейлы круглыми, как у винтового типа Intel, или они будут толстыми, как у пинто с рыбьим хвостом? Плоский тип Pinto, мы требуем, чтобы вы создали слот для Pintail, чтобы скользить в него. круглый штифт говорит о том, что винтовой тип Pinto потребует от вас только просверлить отверстие.

При использовании клея для химической фиксации вам необходимо просверлить отверстие большего размера, чем металлический предмет, который мы в него вставляем. Например, если у вас есть Pintel диаметром 14 мм, вам нужно будет просверлить отверстие 16 мм или создать паз 16 мм

Зачем мне нужно отверстие большего размера, чем используемые скобяные изделия?

Причина, по которой нам необходимо просверлить большее отверстие или прорезь для используемой булавки или скобяных изделий, заключается в том, что мы должны оставить место для химического фиксирующего клея для Bond

Как сделать отверстие или прорезь?

Мы используем сверло типа SDS, чтобы просверлить отверстие или создать паз.

При установке плоского стержня или штифта

Очевидно, что для плоского стержня или штифта типа «рыбий хвост» требуется прорезное отверстие. Я бы использовал сверло по камню SDS на 16 мм и просверлил бы 2 отверстия. Один вверху и один внизу. I Срежьте материал сверлом SDS под углом, отбрасывая долото. Это боковое движение создаст некоторую нагрузку на дрель, поэтому не применяйте чрезмерную силу.

Что такое дрель SDS?

Когда мы экипируем наши наборы инструментов, мы сталкиваемся с обилием опций. Если вы покупаете электрическую дрель, обратите внимание на силу удара по каменной кладке не менее 2 кг. SDS имеет особый метод создания ударного воздействия. В этом SDS используется конструкция сверла, обеспечивающая удар с длинным ходом. Ключевое отличие от другой бюджетной дрели, которая производит удар зубчатой ​​​​шестерней. У дешевой дрели слишком короткий удар и больше вибрации, чем у SDS. SDS обеспечивает длину хода до 18 мм

SDS или Special Direct System была разработана Hilti и Bosch в 1975 году.

Мой опыт работы с Chemical Fix

В течение многих лет я использовал Chemical Fix. Если быть точным, опыт использования этого анкерного решения был получен в лондонском Ист-Барнете.

Мы использовали химический фиксатор для крепления кронштейнов к настенной пластине. Кронштейны для использования в системе облицовки.

было просверлено отверстие диаметром 16 мм, и в него был залит химический анкерный раствор. В химический фиксатор был вставлен стержень с резьбой из нержавеющей стали диаметром 12 мм. Примерно через 30 минут химическое исправление стало достаточно жестким, чтобы мы смогли затянуть скобы гайкой. Удивительно, как туго можно было затянуть гайку. Этот метод был чрезвычайно безопасным.

По моему мнению, химическое закрепление намного прочнее, чем использование распорного болта.

Я очень верю в химическую фиксацию практически любого тяжелого предмета в каменную или кирпичную стену, но я даже не говорю, что это какая-то другая форма крепления.

Я нахожу химическое закрепление таким практичным решением для установки штифтов или штифтов петель жалюзи. Это быстро и это сильно.

Если вы ремесленник, который зарабатывает на жизнь установкой жалюзи, тогда скорость и удобство, обеспечиваемые химическим веществом, не представляют никакой сложности. Химические фиксирующие растворы очень универсальны и идеально подходят для различных скобяных изделий. Вы обнаружите, что вам нужно запастись меньшим разнообразием.

Косметически используются для системы химической фиксации, что делает работу аккуратной.

Недостатки использования химического фиксатора вместо распорных болтов. Проблема с любым химическим анкером заключается в том, что когда он затвердевает, вы уже не можете его регулировать. В отличие от распорных болтов, которые можно открутить и снять.

Я обнаружил, что единственный способ удалить скобяные изделия, закрепленные химическим фиксатором, — это угловая шлифовальная машина.

Могу ли я сделать свой собственный химический анкерный раствор?

Если вы застряли, вы можете сделать свое собственное химическое решение

Химическое решение на самом деле просто полиэфирная смола с заполнителем.

Я сделал свое собственное химическое средство, используя наполнитель для кузова автомобиля и немного сухого песка. Это работает на удивление хорошо, но может быть трудно попасть в отверстие.

• Facebook
• Twitter
• LinkedIn
• Email
• Копировать ссылку
• Распечатать

Как снимать бетонные анкеры: полное руководство

Хотя для снятия бетонных анкеров по-прежнему необходимы проверенные методы, новый продукт значительно снижает усилия многих типов – и отрывает их начисто

Подрядчики всех видов полагаются на бетонные анкеры, чтобы обеспечить надежное и постоянное размещение больших двигателей, труб, несущих конструкций и многого другого. Но когда эти якоря необходимо удалить, как это часто бывает, процесс часто может быть трудным и трудоемким. И даже тогда они часто не отрываются полностью.

В этой статье мы объясняем, как удалять бетонные анкеры, обсуждаем характеристики анкеров, инструменты, доступные для удаления, и как подходы к удалению различаются для разных типов анкеров.

Анкеры для бетона, предназначенные для постоянной установки под землей, относятся к одной из двух широких категорий

Крепления для бетона и кладки состоят из смеси болтов, втулок, винтов и других компонентов, предназначенных для постоянной установки в бетон, кирпич и другие твердые материалы. . Иногда эта надежная посадка обеспечивается компонентами, которые расширяются по мере того, как болт просверливается или ввинчивается в бетон. Другие анкеры удерживаются на месте прочными клеями. Несмотря на то, что сила, которую могут выдержать эти крепежные элементы, зависит от их типа, конструкции и характеристик бетона, все бетонные анкеры предназначены для того, чтобы оставаться на месте даже при сильном напряжении, что затрудняет их удаление.

Рабочие-каменщики классифицируют эти крепежные детали как анкеры с наружной резьбой или анкеры с внутренней резьбой:

• Анкеры с внутренней резьбой состоят из расширяющейся втулки или трубы с внутренней резьбой. Монтажники помещают этот компонент с внутренней резьбой в предварительно просверленное отверстие. Затем они заставляют расширительную трубку расширяться внутри отверстия. Некоторые фиксируются на месте только с использованием специального установочного инструмента, в то время как другие просто расширяются при соединении с помощью болта, винта или стержня с наружной резьбой.

Компоненты цвета латуни на этих вставных анкерах с внутренней резьбой расширяются по мере затягивания болта, надежно захватывая окружающий бетон. Источник: Википедия

• Анкеры для бетона с наружной резьбой объединяют анкерный компонент и крепежный стержень, болт или штифт в единое целое. Если забить штифт или затянуть гайку на резьбовом стержне, анкер расширится и зафиксируется на месте.

Затягивание гайки на этих клиновых анкерах приводит к расширению зажимов, образуя клин. Источник: Википедия.

Большинство бетонных анкеров с внутренней резьбой можно снять с помощью простых инструментов, но анкеры с наружной резьбой могут оказаться проблематичными

От ремонта до электромонтажных работ, широкий спектр проектов иногда требует удаления анкерных болтов. Например, на складах часто требуется перемещать стеллажи для поддонов, закрепленные либо клиновыми, либо ударными анкерами, чтобы максимально использовать складское пространство.

Бесчисленные бетонные анкеры поддерживают стеллажи, используемые в современных складах. Источник: Википедия

Но очень немногие бетонные анкеры можно полностью удалить, не повредив бетон. Вместо этого удаление анкерного болта обычно влечет за собой оставление некоторой части анкера заглубленной в поверхность, в то время как надповерхностная часть анкера — будь то болт, резьбовой стержень, головка булавки или часть самого анкера — отрезается или вытягивается. вне. Нанеся раствор для заделки бетона, оставшуюся часть анкера и отверстие можно закрыть, оставив ровную поверхность.

Анкеры для бетона с внутренней резьбой обычно легче демонтировать. Обычно с помощью отвертки, трубного ключа или тисков можно выкрутить выступающий болт, оставив анкер с внутренней резьбой на одном уровне с бетоном. При необходимости можно использовать молоток, чтобы выбить анкерную трубку под полом, а в некоторых случаях эти трубки можно просто полностью вытащить из отверстия.

Бетонные анкеры с наружной резьбой удалить гораздо труднее. Если отверстие под анкером достаточно глубокое, некоторые анкеры можно просто забить в землю. Другие необходимо расколоть ножовкой или отрезным кругом, оставив выступ над землей. Как правило, этот выступ можно выровнять молотком, хотя некоторые большие выступы, возможно, придется выровнять с помощью шлифовального круга. Конечно, все это требует больших усилий.

Эти методы хорошо подходят для удаления нескольких анкерных болтов за один раз, но подрядчики, желающие быстро удалить десятки или сотни болтов, находят эти методы слишком медленными и разочаровывающими. А на некоторых объектах может потребоваться разрешение на проведение огневых работ из-за искр, создаваемых угловыми шлифовальными машинами или ножовками, что еще больше усложняет трудоемкую задачу.

Компания Product Design Specialties из Орегона разработала эффективный и простой в использовании инструмент для удаления анкерных болтов

В ответ на недостатки традиционных методов удаления анкерных болтов компания Product Design Specialties, производитель эргономичных инструментов и оборудования для снижения опасности, начала разработку простого инструмента для удаления анкерных болтов. Патрик О’Бэнион, основатель Product Design Specialties, описывает их происхождение:

«Впервые я сделал эту штуку, наверное, семь лет назад. И первый, который я сделал, у меня не было подходящего оборудования — это было дорого. Итак, я сделал его, и он работал хорошо, но потом я просто повесил его на стену, наверное, на три или четыре года. Что ж, один из моих других клиентов подошел и спросил, есть ли у меня что-нибудь, что может сломать анкерные болты. Он говорит: «Чувак, у нас есть 500 из них, которые нам нужно сломать. Это займет у нас неделю». Итак, я одолжил его ему. Ну, на следующий день к полудню мне позвонили и сказали: «Привет, Пэт. Мы возьмем два из них. И этой другой компании нужны два из них. Как быстро вы сможете их изготовить?»»

Вскоре после этого компания Product Design Specialties приобрела оборудование, необходимое для производства этого нового продукта — болтолома — по гораздо более низкой цене, что быстро принесло пользу большому количеству подрядчиков.

Болтолом представляет собой один из самых простых, безопасных и быстрых методов на рынке для отламывания резьбового стержня. Если что-то торчит из бетона — будь то часть бетонного анкера или нет — его можно вырезать и подготовить для бетонной заплаты за долю времени, которое используется другими методами.

Надвигая болтолом на выступающий болт, покачивая его вперед-назад один раз и вращая его круговыми движениями, это устройство нагревает и ослабляет молекулы внутри болта, заставляя его аккуратно отламываться. На самом деле, более твердые болты, такие как болты из углеродистой стали SAE Grade 8, отрываются даже более аккуратно, чем болты более низкого качества.

Используя наконечники из углеродистой стали, соответствующие диаметру каждого анкерного болта, включая размеры 1/4″, 3/8″, 1/2″, 5/8″ и 3/4″, он удаляет бетонные анкеры на уровне или ниже уровня пола, оставляя пол готовым к бетонному ремонту. Болтолом может удалить все, от коротких выступов, выступающих над гайкой, до полноразмерных стержней длиной более 20 дюймов. Он не требует электричества, не образует пыли и не образует искр, что устраняет необходимость в разрешениях на огневые работы, как показано в видео ниже:

Как снять бетонные анкеры с наружной резьбой по типу анкера

Если вы хотите быстро и легко снять большинство бетонных анкеров, купите болтолом. Если вам нужно снять всего несколько анкеров, и вы хотите сделать это старомодным способом — или это тип болта, требующий другого процесса — давайте рассмотрим методы избавления от этих обычных бетонных анкеров с наружной резьбой:

• Клиновые анкеры
• Запорные анкеры
• Втулочные анкеры
• Разрезные анкеры
• Анкеры молота

Снятие клиновых анкеров

Клиновой анкер имеет небольшую расширяющуюся втулку, прикрепленную к одному концу анкера. Разработанные для использования в твердом бетоне, они широко используются для крепления световых столбов, воздуховодов и стеллажей для поддонов.

Клиновые анкеры можно извлечь из бетона одним из трех способов:

• Если отверстие под анкером достаточно глубокое, просто вбейте его в бетон молотком
• Используйте пилу или шлифовальный круг, чтобы отрезать анкер прямо над поверхностью, а оставшуюся часть расплющите молотком
• Или вы можете просто поместить болтолом на выступающий стержень, раскачивать его вперед-назад и вращать до тех пор, пока стержень не сломается

Удаление анкерных гильз и распорных анкеров

Распорные анкеры имеют расширяющийся корпус с резьбовой головкой и штифт, используемый для расширения анкера в бетонном отверстии. Анкеры-втулки, используемые с бетоном, кирпичом или блоком, используют стержень с резьбой, гайку и расширяющуюся втулку для крепления к бетону.

Гильзовый анкер. Источник: Folkestone Fixings

Как и другие анкеры с наружной резьбой, анкерные втулки и запорные анкеры не могут быть полностью удалены, хотя некоторые анкерные втулки можно просто вбить под поверхность бетона после удаления гайки и шайбы. Но резьбовой стержень, выступающий из втулки или запорного анкера, можно снять и залатать, выполнив следующие действия:

1. Снимите гайку и шайбу с анкера.
2. Если отверстие под анкером достаточно глубокое, просто вбейте его в бетон молотком.
3. Отрежьте надземную часть анкера с резьбой. Если у вас есть болтолом, сдвиньте его по выступу, покачайте вперед-назад один раз и вращайте до тех пор, пока болт не оторвется под поверхностью. В качестве альтернативы можно прорезать болт ножовкой или шлифовальным кругом.
4. При необходимости выровняйте оставшийся выступ с окружающим бетоном. Гильзовые анкеры часто можно забить молотком глубже в землю. При необходимости отбейте или отшлифуйте любой выступающий стержень.

Снятие разъемных анкеров и анкеров с молотковым приводом

Анкеры с молотковым приводом имеют штифт и втулку, предназначенные для вставки в предварительно просверленное отверстие. При забивании штифта втулка расширяется, запирая анкер в отверстии. Анкер с разъемным приводом представляет собой цельный анкер с двумя предварительно расширенными половинками, которые сжимаются, а затем снова расширяются при забивании в отверстие.

Анкер с молотком. Источник: Deelat Industrial через YouTube

После установки эти анкеры оставляют на поверхности только плоскую головку. Методы извлечения этих трудноудаляемых креплений различаются, но рекомендации по удалению анкеров с молотковым приводом и анкеров с разъемным приводом включают:

• Вытягивание анкера с помощью плоского монтировки и молотка
• Удаление головки с помощью шлифовальной машины, затем сплющивание выступающего анкера
• Долбление под головку и вытаскивание анкера

Как снять анкеры с внутренней резьбой в зависимости от типа анкера

Хотя все анкеры с внутренней резьбой можно легко установить заподлицо с окружающим бетоном, большинство из них имеют анкерный компонент, который остается постоянно встроенным.

Анкеры с крепежными винтами и вставные анкеры оснащены расширяющейся заглушкой, которая фиксируется на месте с помощью специального установочного инструмента. Поскольку весь анкер находится под поверхностью, любые болты или резьбовые стержни, соединенные с ними, можно просто снять с резьбы, а отверстие анкера залатать. Ни анкер с крепежным винтом, ни забивной анкер нельзя снять, не повредив бетон.

Анкеры с машинным винтом. Источник: Eden Farms Online через Bonanza

Бетонные анкеры для защиты от отставания используют болт и втулку, которые вставляются в отверстие. По мере того, как болт ввинчивается в защитный экран, он расширяется, прикрепляя его к бетону. Бетонные анкеры для защиты отставания могут быть самым простым анкером для удаления: при удалении болта анкер может сжиматься, позволяя вытащить его из отверстия.

Специальные инструменты для удаления анкерных болтов теперь доступны по адресу QRFS

Если вы ищете более быстрый способ удаления клиновых анкеров, гильзовых анкеров или забивных анкеров из бетона, линейка инструментов для удаления анкерных болтов Product Design Specialties уже доступна на складе. в КРФС.

Доступный с оранжевой или желтой отделкой, каждый Boltbreaker включает в себя два сменных наконечника из углеродистой стали, предназначенных для аккуратного отламывания анкерных болтов 3/8″ или 1/2″, металлических стержней или арматурных стержней, заделанных в бетон. Наконечники для болтов 1/4″, 5/8″ и 3/4″ доступны по специальному заказу.

Этот болтолом стандартного размера имеет длину 25 дюймов, предоставляя пользователю достаточный рычаг и портативность. Болтолом

может отламывать болты или стержни из низкоуглеродистой, среднеуглеродистой и среднеуглеродистой легированной стали и доступен в трех размерах:

• Длинный (40″) для максимального рычага
• Стандартный (25″) для сочетания рычага и портативности
• Mini (20″) для тесных или иных компактных пространств

Нажмите здесь, чтобы просмотреть наш выбор болтоломов.

Вопросы о том, как удалить бетонные анкерные болты? Хотите заказать Болтолом с нестандартными наконечниками из углеродистой стали? Позвоните нам по телефону +1 (888) 361-6662 или напишите по электронной почте [email protected].

Первоначально этот блог был размещен на blog.qrfs.com. Если эта статья помогла вам найти решение, загляните к нам на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS.

новая глава в области химических анкеров

Как и многие другие продукты, в последнее время произошли изменения в спросе на определенные области применения и процедуры установки. это привело к изменению выбора типа привязки, но как архитектора, так и установщика. Сдвиг произошел в сторону более традиционных механических анкеров, таких как сквозные болты, для простого проталкивания и фиксации распорного типа. В последнее время тенденция использовать бетонный винт значительно превзошла первоначальные опасения нашего рынка по поводу водородного охрупчивания и удаления головок шайб при выходе из строя.

Однако в последнее время наблюдается возрождение химических анкеров. Кажется, что появляется все больше и больше проблемных оснований, которые не могут выдержать механический анкер, встречающийся в повседневном строительстве. Будь то из-за большого количества ремонтных работ в жилых домах, которые исходят от частных домохозяйств, или из-за крупной правительственной схемы переделки, которая действует уже много лет и пытается превратить некоторые из бельмов на глазу Великобритании 1960-х годов в гораздо более привлекательное место для жизни.

Многие здания, выставленные на переделку правительству, часто имеют неизвестный субстрат, то есть плотность или старость. Это идеальный тип применения, где анкер из смолы был бы гораздо более жизнеспособным решением. Если вы не знаете тип субстрата, используйте химические анкеры. Если вы не знаете возраст бетона или основного материала, используйте химические анкеры.

Большинство строительных работ по повторной облицовке или любому ремонту старых зданий возрастом около 50+ лет больше подходят для химических анкеров. Строительство прошло долгий путь с 1960-х годов, и многие старые методы и материалы сейчас либо вышли из моды, либо индустрия избегает их. По этой причине мы видим все больше и больше стремления найти решение для уменьшения давления на облицовочный кирпич или существующие крепления на месте или там, где были опробованы распорные анкеры, но они не дали результатов

За последние несколько лет компания fischer увеличила производительность анкеров из смолы. Ранее лучшими конечными продуктами Fischer были FIS V (гибрид винилового эфира), FIS EM (эпоксидный раствор) и полиэфирная смола FIS P.

Все эти продукты претерпели серьезную модернизацию, и компания fischer сосредоточила внимание на новых свойствах каждого продукта и расширила границы срока службы продукта. Конечно, каждый вариант имеет свои улучшения и характеристики, но, как правило, компания fischer производит самые безопасные и простые в использовании полимерные анкеры на рынке.

Первым был FIS EM Plus. Эпоксидный раствор для тяжелых условий эксплуатации и анкеровки надстроек из различных материалов, мостов, аварийных барьеров и арматуры после монтажа. EM Plus был первым в мире эпоксидным раствором, утвержденный срок службы которого составляет 120 лет! В рамках нового ETA было несколько других областей улучшений, например, увеличение характеристических нагрузок как в бетоне с трещинами, так и в бетоне без трещин, наряду с уменьшением диаметра сверла, необходимого для определенных диаметров, что, в свою очередь, значительно сократит время установки и уменьшит возможность ошибок установщика. Наконец, оптимизация краевых расстояний и интервалов позволяет EM Plus быть гораздо более гибким на этапе проектирования.

Следующим в очереди за «плюсом» было предложение Fischer из полиэстера. Полиэстер FIS P + всегда был предпочтительным выбором для многих монтажников и профессий, но он также может быть очень опасным продуктом для «общего использования», если приложение неправильный. Обычную полиэфирную смолу нельзя использовать снаружи или во влажных условиях, так как может произойти усадка, в результате которой смола не полностью заполнит просверленное отверстие. Также любая влажная среда может привести к тому, что другие полиэфиры вообще не затвердеют и/или не свяжутся с подложкой.

Однако новый FIS P Plus предлагает функции, которые вы обычно не ожидаете от этой группы продуктов. FIS P Plus можно использовать снаружи и в скважинах, заполненных водой, и это одобрено ETA. Это означает, что если вы стремитесь к нижней части спектра смол, вы все равно можете быть в безопасности, зная, что продукт, который вы покупаете, соответствует назначению и был тщательно протестирован в условиях применения.

FIS V PLUS

Главный продукт из последней линейки химических закрепителей – FIS V Plus. Эта система химических анкеров является наиболее полезной с точки зрения распространения применения. В Великобритании доступно множество различных винилэфирных смол. Некоторые из них адаптированы для конкретных приложений и требований к производительности, но что делает FIS V Plus действительно уникальным, так это его ряд разрешений ETA для различных оснований, включая кирпичную кладку, бетон и арматурные соединения после установки. Выбор областей применения этого продукта безграничен, поэтому он считается одним из самых продаваемых продуктов fischer, изготовленных в соответствии с самыми высокими техническими характеристиками. 9№ 0003

Гибридный раствор на основе винилэфира, не содержащий стирола, с его многочисленными крепежными элементами одобрен для крепления в бетоне с трещинами и без трещин, а также в кирпичной кладке, а также в ремонтной анкерной стяжке fischer VBS 8, в погодостойкой анкерной стяжке fischer FWS II и система автономной установки TherMax.

Вариант FIS VS Plus Low Speed ​​позволяет увеличить время отверждения при более высоких температурах обработки или большей глубине сверления. Более короткое время отверждения варианта FIS VW Plus High Speed ​​позволяет быстро выполнять работы даже при низких температурах.

Некоторые дополнительные функции улучшений новой формулы чрезвычайно полезны для любого архитектора, подрядчика и монтажников. Срок службы FIS V Plus, утвержденный ETA, составляет 100 лет. Это означает спокойствие для всех планировщиков, которые выбирают его. Физическая прочность соединения продукта была улучшена на 45%, что дает этой силовой смоле огромное увеличение несущей способности по сравнению с рыночными эквивалентами. Одним из советов для установщиков или подрядчиков может быть то, что смолу теперь можно использовать в залитых водой скважинах, что позволяет использовать ее непрерывно даже во влажных или влажных условиях, а также с уменьшенными краевыми и промежутками, что означает повышенную гибкость для решения проблем!

Пример проекта

Прекрасным примером типичного применения химических анкеров с переоболочкой является проект Lions Farm Estate в Олдбери, частью которого Fischer имел удовольствие быть. Этот проект был одним из первых крупных перестроений в Великобритании, и для него требовались самые эффективные крепления и новейшие материалы, чтобы обеспечить соответствие перекрытий старого здания 1970-х годов всем стандартам безопасности 2020 года. Жители башен Lions Farm оставались на месте на этапе строительства, поэтому вся цепочка поставок должна была работать «как раз вовремя», чтобы свести сбои жителей к минимуму.

Компания Fischer решила опробовать новейшую формулу своего FIS V Plus на сборке. Продукт уже прошел тысячи часов тестирования, и пришло время запуска реальных приложений.

Во-первых, вся система подрамника должна была быть прикреплена к существующей кирпичной кладке. Из-за возраста здания и самого основания было ясно, что требуется химическое решение. Однако прикрепить подрамник в данном случае было не так просто, как стандартное приложение. Сетчатая втулка Fischer FIS H Mesh, надетая вокруг резьбового стержня, должна была использоваться для обеспечения максимальной фиксации и надежного крепления в кирпичной кладке.
