Как проверить тестером сопротивление – каковы варианты? + видео
У кого-то такой прибор есть дома, достался в наследство и лежит в шкафу… Мы постараемся частично раскрыть его потенциал, и для начала разберем, как проверить тестером сопротивление!
Как замерить тестером сопротивление и где необходимы такие операции?
Под тестером измерения сопротивления заземления понимается измерительный прибор со встроенным микропроцессорным управлением. С его помощью можно узнать не только сопротивления заземлений, но также и удельное сопротивление грунта. Им хорошо определяются имеющиеся паразитные напряжения в почве. Последние модели тестеров полностью автоматические и удобны в работе. Обычно их используют для измерений систем заземлений на электростанциях, на многих промышленных предприятиях, а также в тех отраслях, где есть распределительные сети.
Обычно стандартные приборы состоят из следующих элементов: корпуса измерителя, передней и базовой панелей, панели с соединительными разъемами, клавиш обозначений органов индикации, а также управления измерителя. Последние модели таких приспособлений являются переносными приборами с внутренним источником питания. Измерение сопротивления тестером заземляющих устройств должно осуществляться так, чтобы они соответствовали общим европейским стандартам. Обычно тестеры имеют в комплекте все основные принадлежности, которые нужны для выполнения испытательных работ.
Современные приборы оборудованы электронной частью. Производители используют при изготовлении SMD-технологии, а значит, в работе не нужно дополнительное обслуживание. Дисплей ЖК выполнен по традиционной разработке, и с его помощью легко считывается вся получаемая в процессе информация. Тестеры легки и просты в использовании. Операторам не надо проходить специальное обучение и подготовку, достаточно будет только внимательно изучить инструкцию, как померить сопротивление тестером.
Прежде, чем мы узнаем, как замерить тестером сопротивление, разберем основные сферы применения этого прибора и самые частые операции, которые им выполняются. С помощью данного прибора можно осуществлять следующие работы: тестировать безопасность электроустановок, машин и механизмов, испытывать и сертифицировать структурированные кабельные сети, измерять, регистрировать и анализировать системы электрораспределения, фиксировать параметры окружающей среды, электропроводки внутри помещений и контролировать работы климатического оборудования.
Смысл проведения работ, связанных с заземлением не только закрытых, но и открытых проводящих частей электронагрузок, в том, чтобы рассчитать возможные электрические потенциалы, которые могут возникнуть на электрических нагрузках, когда имеется неисправность, к потенциалу земли.
Как проверить тестером сопротивление – методы изысканий
Есть много разных методов измерений системы заземления, которые встречаются среди пользователей. Многие из них имеют свои преимущества и ограничения. Наиболее часты следующие методы:
- с использованием внутреннего генератора и 2-мя электродами;
- используя внешнее измерительное напряжение без подключения вспомогательных измерительных электродов;
- используя внешнее напряжение и вспомогательные электроды;
- используя внутренний генератор и 2 измерительных электрода, или с помощью одних измерительных клещей;
- бесстержневой метод, в котором используются два измерительных клеща.
Если работа проводится методом с внутренним генератором и с применением двух измерительных электродов, в данном случае будет использоваться синусоидальный измерительный сигнал. Этот сигнал – идеальный вариант, в отличие от прямоугольного. Чаще используется именно синусоидальный сигнал, если измерение системы заземления имеет индуктивные компоненты как дополнение к активным сопротивлениям. Такой метод применим там, где заземление делается с помощью металлических полос, которые обходят вокруг объектов работы. Также этот подход наиболее предпочтителен тогда, когда все условия, в том числе и физические, позволяют его реализовать.
Методом, где используется внешнее измерительное напряжение без включения вспомогательных измерительных электродов, обследуют, если необходимо измерить заземления в системах ТТ. Основным преимуществом данного метода является то, что в работе не нужно использовать вспомогательные измерительные электроды. Это очень ценное условие для городов, так как мало свободного пространства на земле для того, чтобы разместить испытательные электроды. Методом, где используется не только внешнее измерительное напряжение, а также и вспомогательные электроды, активно обследуют в отдаленных населенных пунктах, в сельской местности. Для работы таким методом надо много свободного пространства.
Метод, где используется внутренний генератор и 2 измерительных электрода, или же с помощью одних измерительных клещей, работает тогда, когда не нужно разъединять электроды заземления. Часто эти электроды могут быть параллельно соединены с испытательными электродами. Бесстрежневым методом работают тогда, когда нужно проводить измерения в непростых заземляющих системах (особенно, если это множественные параллельные электроды заземления). Также этот метод используют при наличии вторичной системы с малым сопротивлением заземления. Благодаря этому методу, можно выполнять измерения без вспомогательных электродов. Важным преимуществом является то, что нет нужды разрывать шины заземлений.
Измерение сопротивления тестером – особенности процесса
А теперь обсудим самое любопытное – как измерить сопротивление заземления тестером. Любая подобная работа должна начинаться с внешнего осмотра всех элементов заземляющих контуров. Обязательно нужно проверить не только качество сварочных работ, но и качество болтовых соединений. Если при осмотре не было серьезных замечаний, то можно смело начинать выполнять измерения. Обычно помимо основного прибора в работе необходимо наличие специальных электроизмерительных агрегатов.
Чтобы полноценно и правильно измерить сопротивление заземлений, нужно знать и выполнять все общие правила работы. Важно вначале работы обратить внимание на то, чтобы прибор находился в горизонтальном положении, и были установлены все элементы питания. Надо следить за стрелкой прибора: если положение переключателя диапазона находится в необходимом состоянии, то она должна быть на нуле. Все провода нужно подключать только по специальным схемам.
Если проводится непосредственное измерение сопротивлений и применяются, помимо зонда, и дополнительные электроды в виде металлических стержней, то они должны быть заглублены в грунт на расстоянии около 0,5 м. Все проверки сопротивлений любых заземляющих устройств должны проводиться по графику, который утверждается на предприятии. Обычно они проводятся один раз в полгода. Если самостоятельно провести анализ невозможно, то необходимо обращаться за помощью к специализированным организациям. Важно при выполнении измерений максимально обеспечивать безопасность при пользовании электричеством.
- Автор: Михаил Малофеев
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
всё про ремонт и обустройство жилья
Как правильно измерить сопротивление контура заземления?
Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором.
Какое должно быть сопротивление контура заземления?
3 гласит: при измерении в непосредственной близости к трансформаторной подстанции, сопротивление контура заземления должно быть: 15, 30 или 60 Ом, при измерении с учетом естественных заземлителей и повторных заземлителей отходящих линий: 2, 4 или 8 Ом соответственно для напряжений 660, 380 и 220 Вольт.
Каким прибором измеряют контур заземления?
Измерения сопротивления контура заземляющего устройства производятся измерителем заземления М416 или Ф4103-М1. Измерители заземления М416 предназначены для измерения сопротивления заземляющих устройств, активных сопротивлений и могут быть использованы для определения удельного сопротивления грунта (?).
Можно ли измерить сопротивление заземления Мегаомметром?
Какое сопротивление заземления должно быть в частном доме?
Сопротивление контура заземления измеряется специальными приборами, и должно быть согласно ПУЭ п. 7.1.101 не более 30 Ом, как для трехфазной электросети напряжением 380 В, так и для однофазной напряжением 220 В, и чем меньше сопротивление конутра заземления, тем для нас будет лучше.
Как проверить качество заземления?
Сначала рекомендуем выполнить проверку эффективности контура заземления мультиметром.
…
Методика проверки
- Включите электроэнергию на щитке.
- Переключите тестер в режим измерения напряжения.
- Замерьте напряжение между фазой и нулем.
- Выполните аналогичный замер между фазой и «землей».
Какое сопротивление должно быть у молниезащиты?
Нормы для сопротивления заземления молниезащиты
Если электропроводность превышает 500 Ом*м — 40 Ом; Наружные установки — 50 Ом.
Чему равно допустимое сопротивление защитного заземления при эксплуатации сети с изолированной нейтралью и напряжением свыше 1000 В?
Для чего применяется защитное заземление?
Цель защитного заземления — снизить до безопасной величины напряжение относительно земли на металлических частях оборудования, которые не находятся под напряжением, но могут оказаться под напряжением вследствие нарушения изоляции электроустановок.
Как называется прибор для измерения заземления?
Омме́тр (Ом + др. -греч. μετρεω «измеряю») — измерительный прибор непосредственного отсчёта для определения электрических активных (омических) сопротивлений.
Измерение сопротивления заземления проводят по завершению монтажных работ, когда контур заземления сдаётся в эксплуатацию, а также, время от времени. Срок проверки заземления регламентируются ГОСТ и ПУЭ.
Чтобы проверить целостность стержня заземления или отдельных его частей, при увеличении нагрузок на электросеть, также потребуется проверка сопротивления заземления. Однако часто проделывать такую работу приходится и в домашних условиях, без специальных приборов, чтобы убедиться в полной работоспособности заземления.
Как проверить сопротивление заземления самостоятельно? Какие приборы для этих целей можно использовать? Читайте на сайте для электриков всех категорий https://samelektrikinfo.ru/.
Измерение сопротивления заземления мегаомметром
М416Для измерения сопротивления заземления лучше всего использовать мегаомметр. Это такой небольшой прибор, который позволяет достаточно точно измерить сопротивление и узнать растекаемость заземления.
Чтобы произвести измерение сопротивления мегаомметром, необходимо придерживаться следующих правил:
- Чтобы получить максимально точные данные мегаомметр должен быть установлен строго в горизонтальной плоскости. Любой перекос в сторону не допускается и приведёт к погрешности полученных результатов.
- Перед использованием мегаомметр нужно проверить на работоспособность.
- Далее этого следует выполнить переключение тумблера в положение «Контроль».
- После этого необходимо вращать рукоятку мегаомметра до тех пор, пока стрелка прибора не станет в положение отметки 5 (±0,3). При иных показателях, мегаомметр отбраковывается.
- Далее можно подключать мегаомметр, как показано на схеме, и выполнять проверку сопротивления заземления.
Ниже на схеме представлено подключение мегаомметра М416.
Обязательно перед тем, как измерять сопротивление заземления необходимо визуально осмотреть контур на предмет механических повреждений. Возможно, где-то уже нарушена целостность его элементов, что приведёт к получению погрешностей при измерении сопротивления заземления.
Как измерить сопротивление заземления мультиметром
Сразу нужно оговориться и сказать, что измерить сопротивление заземления обычным цифровым мультиметром не представляется возможным.
Точных цифр вы не увидите, а они должны быть такими:
- Для сети 220 Вольт сопротивление заземления должно быть в пределах 8 Ом;
- Для сетей 380 Вольт – сопротивление 4 Ом;
- Для сети 660 Вольт – сопротивление не более 2 Ом.
Узнать точные цифры сопротивления можно из ПУЭ — правила устройства электроустановок, которое время от времени обновляется. Поэтому цифры могут быть и другими.
Что же касается проверки заземления мультиметром, то здесь можно только узнать, работает ли заземление в розетке. Для этого нужно переключить мультиметр в режим измерения переменного напряжения, после чего дотронуться щупами до фазы и заземления.
При этом если на дисплее мультиметра будет напряжение 220 Вольт или около этого, то заземление рабочее, и, вполне хорошее. Сильно заниженные показатели могут рассказать о том, что сопротивление заземления слишком большое.
Как: Используйте мультиметр для измерения сопротивления катушки и напряжения батареи
Для вейперов электричество — это наша кровь. Без него у нас не было бы вейпа! Тем не менее, так много новых вейперов не знают, как проверить сопротивление своих катушек или напряжение своих батарей с помощью мультиметра.
Очевидно, что наилучшим вариантом будет использование омметра для вашего здания, чтобы убедиться, что вы получаете точные результаты.
Если вы серьезно относитесь к вейпингу, особенно если вы занимаетесь восстановлением, мультиметр является ценным устройством, даже если он находится в режиме ожидания на случай, если ваш считыватель сопротивления сломается.
Посмотрим правде в глаза, мультиметр — это универсальное устройство, настолько универсальное, что если вы не знаете, что делаете, вполне вероятно, что вы взглянете на циферблаты и сдадитесь в замешательстве.
Внимание: Не все мультиметры одинаковы. Если вы планируете использовать мультиметр для измерения малых сопротивлений, убедитесь, что ваш мультиметр способен это делать. Действительно дешевого мультиметра НЕ БУДЕТ достаточно.
Итак, вот несколько способов их использования для вейпинга:
Несмотря на то, что наше сопротивление очень важно для нас, сопротивление, которое мы используем как вейперы, довольно мало по сравнению с другими приложениями.
- Поверните шкалу мультиметра на минимальное значение сопротивления, обычно 20 или 200.
- Соедините два щупа вместе и запишите внутреннее сопротивление мультиметра. (Большинство мультиметров имеют некоторую степень внутреннего сопротивления)
- Поместите два щупа на распылитель, в котором находится ваша катушка, один щуп на положительном контакте (тот, что в середине соединения 510), а другой на внешней резьбе 510, чтобы получить общее сопротивление катушки в распылитель.
Вы также можете проверить свое сопротивление, коснувшись щупов на положительных и отрицательных контактах, как показано ниже. - Теперь вы закончили работу с мультиметром.
- Возьмите общее сопротивление вашего распылителя и минус внутреннее сопротивление мультиметра. (Общее сопротивление — внутреннее сопротивление мультиметра) Это ваше фактическое сопротивление.
Напряжение батареи
Когда вы перестраиваете, используете мехмоды или даже продвинутые устройства, важно знать о безопасности батареи, и одна из самых важных вещей, которую вы узнаете, это то, что ваши батареи могут разряжаться слишком низко, или заряд слишком высок, может быть гораздо опаснее, чем вы думаете.
По мере того, как ваши батареи разряжаются, их выходное напряжение также падает. Обычно только что заряженный аккумулятор 18650 или любой аккумулятор из диапазона 18xxx будет показывать около 4,2 вольта. Мы не хотим использовать их слишком низко. Некоторые могут опускаться ниже других, поэтому здесь нужно быть осторожным. Как правило, мне не нравится работать ниже 3,2 вольта. Я буду перезаряжаться, когда они станут такими низкими. Обычно вейп будет страдать от механического мода с такими низкими батареями, так что вы будете знать.
Вот как проверить напряжение аккумулятора с помощью мультиметра.
- Достаньте мультиметр и переключите его на минимальное значение напряжения, обычно 20 или 200.
- Красный — сила, черный — Земля. Возьмите щупы мультиметра и прикоснитесь ими к правильным концам батареи. Красный идет к плюсу батареи, черный к минусу.
- Прочитайте свои вольты!
Shane Presser
Shane Presser занимается вейпингом с 2013 года и имеет большой опыт работы с передовым оборудованием, созданием катушек и смешиванием своими руками. Он — человек, стоящий за VapersGarage, а с недавних пор и за Aussie Vape Stores, ресурсом, помогающим вейперам найти ближайшие вейп-шопы, и продавцов eLiquid.
Как измерить сопротивление — Codrey Electronics
Как измеряется сопротивление?
Для измерения электрического сопротивления (низкое сопротивление, среднее сопротивление и высокое сопротивление) электронные приборы используют два метода измерения. Это постоянное напряжение и постоянный ток.
Метод постоянного напряжения измеряет высокое сопротивление, которое проходит через известное напряжение, чтобы определить ток через неизвестное сопротивление. Этот метод эффективнее, чем метод постоянного тока, поскольку мы можем применять различные испытательные напряжения, чтобы определить неизвестное сопротивление.
Принимая во внимание, что метод постоянного тока пропускает известный ток к неизвестному сопротивлению. Отсюда измеряется напряжение. Для измерения высокого сопротивления (200 МОм) мы можем использовать метод постоянного тока. Цифровые мультиметры (DMM) используют этот тип реализации.
Теперь давайте обсудим, как измерить сопротивление.
Методы измерения сопротивления
Измерение сопротивления помогает узнать максимальные значения элементов сопротивления, таких как манганин, медь, никель и т. д. Показания сопротивления варьируются от нескольких микроом до нескольких мегаом.
Мы можем подключить вольтметр и амперметр в цепь, чтобы определить низкое и высокое сопротивление в цепи. Они представляют собой мостовой метод и падение потенциала.
Метод мостового соединения использует гальванометр и простой резистор с высокой точностью. Некоторыми из измерений сопротивления мостового типа являются мост Уитстона, импеданс переменного тока и двойной мост Кельвина.
Метод падения потенциала использует вольтметр и амперметр для измерения сопротивления. Вольтметр рассчитывает напряжение, а амперметр измеряет ток. Из закона Ома мы можем оценить сопротивление.
Как измерить низкое сопротивление (
<1 Ом)Низкое сопротивление встречается в переключателях, медных обмотках, обмотках трансформаторов, контактах автоматических выключателей, соединениях перемычек аккумуляторов, обмотках двигателей и т. д.
Чтобы понять, как проводить измерения низкого сопротивления менее 1 Ом, используются три метода. Это потенциометр, вольтметр-амперметр и мост Кельвина.
Метод потенциометра
Метод потенциометра постоянного тока измеряет неизвестное сопротивление, используя фиксированное или стандартное сопротивление в качестве эталонного значения. Реостат изменяет сопротивление и регулирует ток I ’ в цепи. Амперметр включен последовательно с неизвестным и стандартным сопротивлением.
Измерение сопротивления с помощью потенциометраКогда переключатель DPT находится в положении 1, он управляет неизвестным сопротивлением, а когда он находится в положении 2, он управляет стандартным сопротивлением. Падение напряжения на сопротивлении принимается за выход по закону Ома. Следовательно, неизвестное сопротивление определяется как
Неизвестное сопротивление = (падение напряжения на неизвестном сопротивлении/падение напряжения на стандартном сопротивлении) * стандартное сопротивление
Вольтметр-амперметр
Вольтметр-амперметр измеряет низкое сопротивление с точностью ±1%. Чтобы достичь допуска в один процент, он использует четыре клеммы для измерения. Две из них — токовые клеммы ( C1 , C2 ), а оставшиеся две — потенциальные клеммы ( V1 , V2 ).
Вольтметр – метод амперметраПадение напряжения на потенциальных клеммах будет меньше, а ток будет течь через неизвестный резистор. Контактное сопротивление на токовых клеммах мало, и неизвестное сопротивление рассчитывается по падению напряжения на вольтметре и току на амперметре.
Мост Кельвина
Преимущество измерения моста Кельвина (моста Томсона) состоит в устранении дополнительных сопротивлений измерительных проводов и контактов. На рисунке ниже показана схема двойного моста Кельвина.
Мост КельвинаМост использует плечи с двойным передаточным отношением, чтобы свести на нет сопротивление. « R » — неизвестное сопротивление, а « S » — стандартные сопротивления низкого значения. « C » — тяжелое медное соединение. Филиалы и , b , a1 и b1 имеют высокие значения сопротивления по сравнению с « R » и « S ».
Уравнение двойного моста Кельвина задается формулой
R/S = (a1/b1) – {C/S × (b/(a+b+C)) × (a1/b1 – a/b) }
Для правильного измерения соотношение ‘ R ‘, ‘ S ‘ и a , b должно быть равно. Теперь цепь находится в состоянии баланса. Это отклонит ток в гальванометре Г ’. Этот мост измеряет сопротивления в диапазоне от 0,1 Ом до 1 Ом.
Измерение среднего сопротивления (1 Ом -100 кОм)Амперметр Вольтметр
Метод амперметр-вольтметр работает с использованием двух конфигураций. В первой настройке подключите амперметр последовательно с неизвестным сопротивлением. Этот метод измеряет правильное значение тока через неизвестное сопротивление ‘ R ’.
Метод амперметра-вольтметра (первая конфигурация) Метод амперметра-вольтметра (Вторая конфигурация)Вольтметр равен сумме тока на амперметре и напряжения на сопротивлении ‘ R ’. Для измерения выходного сопротивления ( R м ) значение сопротивления ‘ R ’ должно быть больше, чем сопротивление амперметра ( R a ). Следовательно, этот метод подходит для измерения сопротивления среды.
Истинное значение измеренного сопротивления равно R м = R+R a . Чтобы получить точное сопротивление, сопротивление амперметра должно быть равно нулю. Это верно в идеальном случае.
Во второй конфигурации подключите вольтметр параллельно неизвестному сопротивлению. Вольтметр измеряет правильное напряжение. Но здесь амперметр измеряет сумму токов, протекающих через вольтметр и неизвестный резистор. В идеальном случае сопротивление вольтметра бесконечно, чтобы получить истинное выходное напряжение.
Погрешность полной шкалы для метода амперметр-вольтметр составляет от 0 до 1%. Следовательно, мост Уитстона предпочтительнее.
Мост Уитстона
Мост Уитстона — старый метод, который больше не применяется. Но это говорит о концепции сбалансированного моста для измерения неизвестного сопротивления. Мост имеет ромбовидную группу, состоящую из четырех сопротивлений A , B , R и S . Сопротивления B и S являются постоянными сопротивлениями.
Мост УитстонаНапряжение подается на входные клеммы ‘ a ’ и ‘ s ’, а гальванометр (также известный как нулевой детектор) подключается к выходным клеммам ‘ p ’ и ‘ d ’. Для измерения сопротивления « R » с помощью моста Уитстона изменяют стандартное сопротивление « A » до тех пор, пока ток в гальванометре не покажет нулевое значение тока. Это доказывает, что мост находится в сбалансированном состоянии.

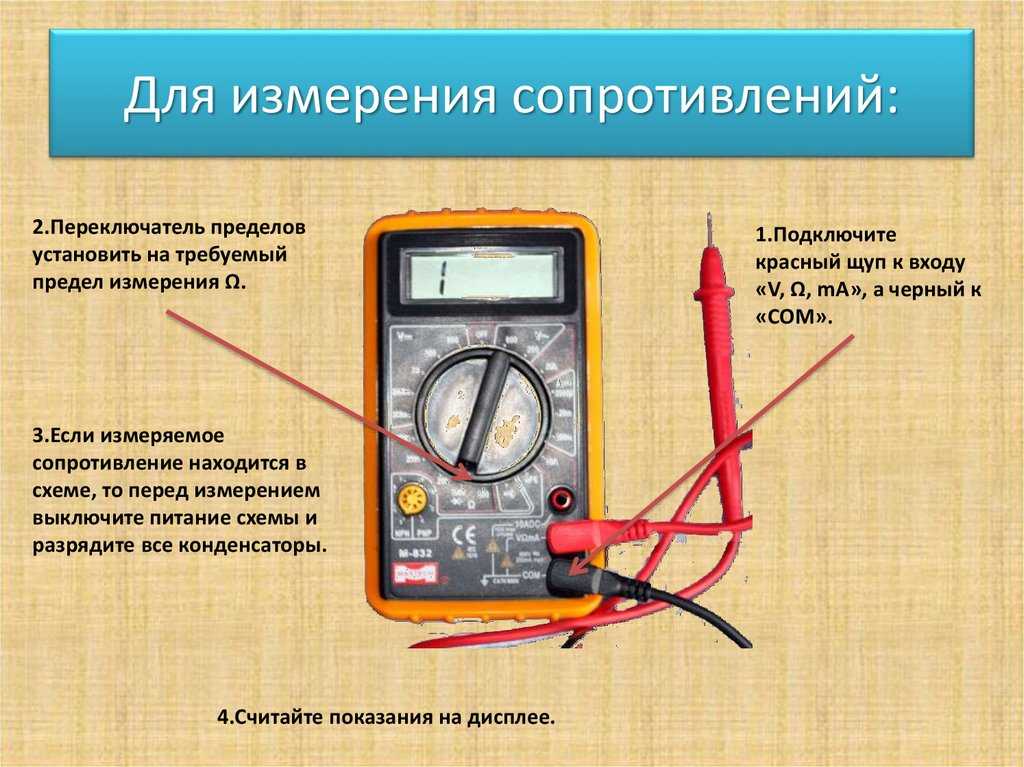

Измерение сопротивления с помощью омметраНиже приведены инструкции по измерению сопротивления резистора или какого-либо компонента с помощью омметра.
Измерение сопротивления омметром- Первым важным шагом является отключение цепи (Чтобы обеспечить точность измерения и не повредить цепь, отключите питание цепи)
- Поместите щупы в соответствующие гнезда:
- Вставьте черный щуп в общий (COM) порт мультиметра
- Вставьте красный щуп в порт напряжения ( ВмАОм ) мультиметра (красная клемма)
- Обнулите счетчик, поместив два щупа в соприкосновение друг с другом, и отрегулируйте циферблат или ручку, поворачивая ее до тех пор, пока она не покажет ноль Ом
- Проверьте сопротивление компонента с помощью двух щупов, поместив их с каждой стороны
- Поверните ручку на соответствующий диапазон сопротивления, который вы пытаетесь измерить. (Если указатель отклоняется вправо от шкалы, уменьшите диапазон до одного уровня. Если указатель отклонится влево от шкалы, увеличьте диапазон до одного уровня)
- Возьмите показания весов и умножьте их на соответствующий диапазон на циферблате.
- Перед проверкой другого компонента снова установите омметр на ноль.
Примечание : Всегда проверяйте параллельное соединение сопротивлений. Мультиметр вычисляет сопротивление между различными цепями в цепи.
Мультиметр измеряет общее сопротивление в цепи по всем возможным цепям. Всегда лучше снять компонент для измерения сопротивления. В противном случае мультиметр покажет неправильное значение сопротивления.
При измерении сопротивления методом потери заряда используется неизвестное сопротивление (R) параллельно с вольтметром и конденсатором (C). При подаче постоянного напряжения ток протекает по цепи и конденсатор заряжается до напряжения батареи. После этого он разряжается через сопротивление «R».
Уравнение для напряжения на конденсаторе v = V.e (-t/CR)
Уравнение сопротивления « R » равно 0,4343t/ (C log10 В/(V-e))
Меггер цепи
Мемметр используется для измерения высокого сопротивления изоляции в цепи. На рисунке ниже показана схема мегомметра. В нем используется генератор с ручным приводом, который вырабатывает напряжение 500В, 1000В и 2500В.
Генератор оснащен автоматической муфтой, в которой для работы прибора используется центробежный принцип. Генератор подает постоянное напряжение для измерения низкого сопротивления изоляции.
У мегомметра три катушки (2 катушки напряжения и 1 катушка тока). Катушка тока движется по часовой стрелке, а катушки напряжения — против часовой стрелки. Две катушки заставляют указатель устанавливать его в среднее положение. Теперь можно подать напряжение и измерить сопротивление.
Шкала стрелки становится стабильной при подключении тестируемого сопротивления (Неизвестное сопротивление Rx).
Мегаомный мостовой метод
Мегаомный мост измеряет высокое сопротивление от 0,1 МОм до 1 МОм. Клемма охраны подключается к гальванометру ( Г ). Переключатель множителя используется для выбора диапазона измеряемых сопротивлений.
Фиксированное сопротивление 100 кОм и подключение защитной клеммы к защитной цепи устраняет сопротивление утечки.
Проблемы с измерением сопротивления
- Человеческое тело поглощает ток, поэтому избегайте контакта с компонентом при измерении мультиметром или омметром.
- Проверьте компоненты по отдельности, чтобы получить правильное сопротивление.
- Не измеряйте сопротивление в цепи включения. Это даст неправильные показания.
Совет: Отключите питание цепи и измерьте сопротивление.
- Проверьте повреждение компонента (мультиметр показывает нулевое сопротивление).
- Повторяемость для измерения низкого сопротивления в пределах нескольких микроом.
