При работе с электрической схемой возникают ситуации, когда необходимо проверить сопротивление резистора. Это может понадобиться при проверке исправности или подгонке его величины под требуемое значение, которое отличается от номинального. Проверять сопротивление можно, не выпаивая резистор, или после его выпайки. В этой статье я расскажу, как правильно проверить резистор мультиметром. Содержание статьи Особенности измерения сопротивления резистора мультиметром Как визуально определить работоспособность резистора Как настроить тестер для проверки резисторов Как определить номинал резистора по маркировке Таблица кодов для прецизионных резисторов Как узнать сопротивление постоянного резистора Как узнать сопротивление переменного резистора Видео: как проверить резистор мультиметром Особенности измерения сопротивления резистора мультиметром Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление. Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений. Цифровой тестер для проверки резисторов Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку. Принято красный щуп вставлять в отверстие com, а черный – VΩCX+. Как проверить резистор не выпаивая: визуальная проверка Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов. О неисправностях свидетельствуют: Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя. Появление характерного запаха. Стирание маркировки. Наличие на плате сгоревших дорожек Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом. Внимание! Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте. Подготовка мультиметра к проведению измерений: какие установить настройки Перед измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома. Подготовка прибора к проверке При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение». Как прозвонить резистор Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал. Режим прозвонки Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать. Как определить номинал резистора по маркировке Для определения работоспособности желательно знать номинал. Как определить номинал резистора по цветовой маркировке, мы подробно рассказали в этой статье. Немного дополним информацию о способах маркировки SMD резисторов. Из-за малого размера на них практически невозможно нанести традиционную цветовую маркировку, поэтому предусмотрена особая система идентификации. В обозначение входят: 3 или 4 цифры, 2 цифры и буква. В первой системе первые две или три цифры характеризуют численное значение резистора, а последняя является показателем множителя, обозначающим степень, в которую возводят 10 для получения окончательного результата. Если сопротивление ниже 1 Ом, то для определения местонахождения запятой служит символ R. Например, сопротивление 0,05 Ом выглядит как 0R05. Высокоточные (прецизионные) резисторы имеют очень малые размеры, поэтому нуждаются в компактной маркировке. Она состоит из трех цифр – первые две являются кодом, а третья – множителем. Каждому коду соответствует трехзначное значение сопротивления, определяемое по таблице. Такая маркировка выполняется в соответствии со стандартом EIA-96, разработанным для резисторов с допуском по сопротивлению не выше 1%. Таблица кодов для прецизионных резисторов Код Значение Код Значение Код Значение Код Значение Код Значение Код Значение 01 100 17 147 33 215 49 316 65 464 81 681 02 102 18 150 34 221 50 324 66 475 82 698 03 105 19 154 35 226 51 332 67 487 83 715 04 107 20 158 36 232 52 340 68 499 84 732 05 110 21 162 37 237 53 348 69 511 85 750 06 113 22 165 38 243 54 357 70 523 86 768 07 115 23 169 39 249 55 365 71 536 87 787 08 118 24 174 40 255 56 374 72 549 88 806 09 121 25 178 41 261 57 383 73 562 89 825 10 124 26 182 42 267 58 392 74 576 90 845 11 127 27 187 43 274 59 402 75 590 91 866 12 130 28 191 44 280 60 412 76 604 92 887 13 133 29 196 45 287 61 422 77 619 93 909 14 137 30 200 46 294 62 432 78 634 94 931 15 140 31 205 47 301 63 443 79 649 95 953 16 143 32 210 48 309 64 453 80 665 96 976 Проверка сопротивления постоянного резистора После подготовки прибора к работе приступают к измерениям. Для этого выпаивают одну из ножек сопротивления. Один из щупов подсоединяется к запаянной ножке, второй – к свободной. Если резистор исправен, то на дисплее появится показание, соответствующее номинальному значению в пределах допуска. Как проверяют сопротивление резистора При обрыве цепи на экране горит «1». Внимание! Регулятором перед измерением выставляют переключатель на ближайшее к номиналу значение большего достоинства. Если регулятором была выполнена настройка на значение, меньшее, чем номинал детали, то на дисплее результаты измерений отображаться не будут, поскольку срабатывает внутренняя блокировка тестера. Если с одной стороны от резистора в схеме впаян конденсатор, то ножку с этой стороны условно можно считать свободно висящей. И в этом случае можно провести измерения, не выпаивая резистор. СМД-резисторы – компоненты поверхностного монтажа, измерение сопротивления которых осложняется их малыми размерами. Их обычно проверяют, как и все постоянные резисторы, выпайкой одной ножки. Проверка переменного резистора Проверка без выпайки из схемы переменных резисторов, имеющих как минимум три ножки, более сложная, по сравнению с проверкой постоянного резистора. Переменный резистор Наиболее легким вариантом является положение резистора в самом начале схемы, поскольку одна из крайних «ножек» подключается через емкость. Поэтому по постоянному току приравнивается к свободно висящей. Такой способ измерения позволяет определить общее сопротивление, которое присутствует между крайними контактами. Провести точные измерения сопротивления резистора позволяет его выпайка из схемы. Аналогично выпаянной, проверяется и новая деталь. Этапы измерений: Мультиметр включают в режим измерения. Щупальца подсоединяют к крайним ножкам. Это позволяет определить общее сопротивление. Значение на дисплее не должно отличаться от номинала более чем на положенный допуск. Величина допуска характеризуется последним кольцом в цветовой маркировке. Она выражается в процентах от номинального значения. Если общее сопротивление соответствует номинальному, то измеряют сопротивление между средней и крайней ножками. После подсоединения «крокодилов» вращают ручку переменного резистора в одном из направлений. Сопротивление либо плавно возрастает до ранее установленного общего значения, либо снижается до нулевого значения. При самой частой неисправности (пропадании контакта токосъемника) прибор показывает бесконечность. Видео: как проверить резистор мультиметром Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

маркировка деталей, этапы тестирования, прозвонка позистора

Любая электрическая цепь имеет в себе сопротивление. Поэтому в радиотехнике самым часто встречающимся элементом является резистор. При ремонте электрических приборов важно уметь тестировать такие детали. Необходимо знать, как проверить резистор мультиметром, не выпаивая элемент. Деталь чаще всего выходит из строя, если токопроводящий слой выгорает или нарушается его связь с хомутиком.

• Порядок тестирования
• Типы маркировок
• Наружная диагностика
• Проверка на номинал и обрыв
  • Работа с переменным резистором
  • Обследование детали без выпаивания

Порядок тестирования

Резисторы могут иметь различный вид, но у стандартных моделей присутствует линейная ВАХ. Проверка устройства состоит из трех этапов:

1. Осмотр внешнего состояния прибора.
2. Тестирование детали на обрыв.
3. Сравнение показателей с номиналом.

Два первых пункта не составляют труда при выполнении, а с последним этапом проверки резистора мультиметром могут возникнуть трудности. Проблема заключается в определении номинального значения сопротивления. С принципиальной схемой узнать показатель несложно. Но многие современные приборы не снабжены сопутствующей документацией с техническими характеристиками. В этом случае можно определить значение номинала при помощи маркировки.

Мультиметры могут быть цифровыми и стрелочными. Последние работают без дополнительного питания, наподобие микроамперметра. Делители напряжения переключаются вместе с шунтами в определенные режимы для измерения. Цифровые модели отображают на дисплее различие между полученной величиной и эталоном. Этот тип приборов нуждается в источнике питания, который обеспечивает точность замеров, снижающуюся при разрядке батареи. Эти устройства применяются для определения состояния радиодеталей.

Типы маркировок

На советских компонентах значение номинала указывалось прямо на корпусе. В этом случае расшифровка была не нужна. Но при нарушении целостности детали, обгорании краски прочитать текст было проблематично или вовсе невозможно. Уточнить номинал можно было по принципиальной схеме, входящей в комплектацию любого бытового прибора.

Современные компоненты имеют цветовое обозначение, включающее 3−6 колец различных оттенков. Такое решение позволяет определить номинальный показатель, даже если элемент значительно поврежден. Этот момент особенно актуален при частом отсутствии принципиальной схемы у прибора.

ГОСТ 175–72 устанавливает четкие нормативы по цифровому и цветовому обозначению компонентов. Полосы располагаются рядом с одним из выводов и читаются слева направо. Цвета могут быть следующими:

• серебристый;
• золотой;
• черный;
• коричневый;
• красный;
• оранжевый;
• желтый;
• зеленый;
• синий;
• фиолетовый;
• серый;
• белый.

Допуск определяет отклонение значения серии от номинала, при котором компонент может работать. Если расчет схемы был произведен правильно, то эта величина должна учитываться, в другом случае наладка осуществляется после сборки детали.

Многие китайские производители, стараясь существенно снизить цену продукции, не устанавливают значение допуска. В результате элемент продолжает работу, пока его запас прочности не превысит предел. Если разница между номиналом и полученным показателем превышает допуск, то элемент требует обязательной замены.

Резисторы с наименьшим допустимым значением до 10% имеют 5 колец. Первые три обозначают коэффициент сопротивления, измеряемый в Ом. Четвертое соответствует множителю, а пятое — величине допуска. Приборы с отклонением больше 10% маркированы 4 полосами. Разметка аналогична предыдущему варианту, но отсутствует показатель допуска.

При максимальном отклонении в 20% резисторы отмечаются 3 кольцами. На первые два отводится значение сопротивления, а третье выступает множителем. Редко встречаются элементы с 6 полосами. Последним кольцом в них отмечается коэффициент изменения при температурных колебаниях. Он определяет сопротивление при нагреве корпуса резистора. Расшифровку цветовой маркировки удобно проводить при помощи онлайн-калькуляторов, которые подсчитывают номинал после введения необходимых данных.

Элементы для навесной установки, такие как диод, smd резистор или конденсатор, имеют малый размер, и нанести на них всю нужную информацию просто невозможно. Поэтому для их маркировки применяются зашифрованные цифровые обозначения. Обычно на корпусе указываются три цифры, две из них определяют значение, а множителем выступает последняя.

Наружная диагностика

Прежде чем проверить позистор мультиметром, его нужно осмотреть и проверить визуально на исправность. Корпус должен быть цельным, без трещин и сколов на поверхности, а выводы — иметь надежное крепление.

Если резистор неисправен, то его корпус будет обгоревшим полностью или кольцевидными очагами. Потемневшая поверхность не всегда является признаком поломки, она свидетельствует о нагреве при эпизодическом превышении допустимой мощности. Внутренний обрыв невозможно распознать по внешнему виду элемента.

Проверка на номинал и обрыв

На этом этапе тестирования проверяется соответствие полученного значения допуску и номиналу. Показатель не должен выходить за предел, заданный переключателем на приборе. Диапазон устанавливается со значением, немного превышающим номинал. Проверить сопротивление резистора мультиметром можно следующим образом:

1. К гнездам с маркировкой V Ω mA и COM подключаются щупы (причем к первому подсоединяется положительный красный, а ко второму — отрицательный черный).
2. Проводится проверка работоспособности проводов. Для этого они замыкаются между собой. Тестер должен выдать значение равное или близкое к нулю. Малые величины определяются путем вычета из показаний устройства. Отличное от нуля значение часто получается при недостаточном заряде батареи.
3. Щупы подносятся к выводам проверяемой детали. Если на приборе — бесконечный показатель сопротивления (на дисплее отображается «1»), то присутствует обрыв в резисторе.
4. Полученные данные сопоставляются с номинальным значением (допуск также нужно учитывать). Совпадение данных говорит об исправности детали. Показания также могут незначительно отличаться из-за погрешности самого устройства, особенно при замере без выпаивания.

В процессе тестирования не следует касаться щупов руками (это частая ошибка новичков). У тела человека также имеется сопротивление и при замерах показателей резистора в килоомах результаты проверки могут исказиться.

Работа с переменным резистором

Процесс тестирования переменного элемента во многом похож на работу со стандартными моделями. Он включает следующие этапы:

1. Проводится замер путем подключения щупов на крайние ножки. Полученный показатель сравнивается с номиналом.
2. Один щуп подсоединяется к центральной ножке, а другой — к оставшейся свободной.
3. Подстроечная ручка поворачивается. Показания устройства должны находиться в пределах зоны от 0 до полученной на первом этапе величины.

Можно также проводить измерения без установки предельного значения. Режим омметра позволяет задавать любые значения диапазона. Такая настройка не повредит тестер. При отображении на дисплее «1» (бесконечности) нужно повышать порог до появления нужного результата.

Обследование детали без выпаивания

Тестирование резистора на плате возможно только для низкоомных компонентов. Если их номинал превышает 80−100 Ом, то на значение могут исказить другие элементы. Чтобы отключить деталь от остальных, необходимо освободить одну ножку. Такая проверка проводится в редких случаях. Перед работой нужно проверить присутствие на схеме шунтирующих цепей. На итоговые показатели особенно сильно воздействуют полупроводниковые элементы.

Для тестирования часто используется метод прозвонки. Обозначение переключателя этого режима — диод с сигналом. Проверяемые детали должны иметь границу срабатывания не больше 50−70 Ом, иначе получится слабый сигнал, который будет сложно различить. При сопротивлении ниже предельной границы устройство будет издавать писк через динамик. Чтобы прозвонить резистор мультиметром, нужно выбрать точки схемы щупами и создать между ними напряжение. Для корректной работы прибору требуется достаточное питание.

Работать с мультиметром довольно просто, если разобраться в правилах установки предельных значений и измерения сопротивления. Нужно также уметь использовать переключатели тестера и щупы. Процесс значительно облегчается, если есть в наличии принципиальная схема, входящая в комплектацию к бытовым приборам.

Как проверить резистор на плате

Резистор — это один из наиболее часто используемых элементов в современной электронике. Его название происходит от английского «resist», что означает сопротивление. С помощью резистора можно ограничить действие электрического тока и измерять его, разделять напряжение, задавать обратную связь в электрической цепи. Смело можно сказать, что без этого элемента не обходится ни одна электросхема, ни один прибор. Именно поэтому часто появляется необходимость в измерении сопротивления резистора мультиметром и проверке его работоспособности. В этом материале будет рассказано, как проверить плату на работоспособность мультиметром.

Что такое резистор

В русской научной литературе электрорезиторы часто называют просто «сопротивление». Из этого наименования сразу же становится понятно его предназначение — сопротивляться действию электрического тока. Резистор является пассивным электроэлементом, так как под его действием ток только уменьшается, в отличие от активных элементов, которые повышают его действие.

Из закона Ома и второго закона Кирхгофа следует, что если ток протекает через резистор, то его напряжение падает. Величина его равна силе протекающего тока, умноженной на сопротивление резистора.

Важно! Условное обозначение резистора на схемах — это прямоугольник, так что это легко запомнить. В зависимости от вида резистора он изображается как прямоугольник с обозначением внутри.

Резисторы подразделяют по методу монтажа. Они бывают:

• Выводными, то есть монтируются сквозь микросхему с радиальными или аксиальными выводами-ножками. Этот вид использовался повсеместно несколько десятков лет назад и сейчас используется для простых устройств;
• SMD, то есть электрорезисторы без выводов. Они имеют лишь незначительно выступающие ножки, поэтому они монтируются в саму плату. В современных приборах чаще всего используют именно их, так как при автоматической сборке платы конвейером это выгодно и быстро.

Что такое мультиметр

Мультиметр — это прибор, который может производить замеры силы постоянного или переменного тока, напряжения и сопротивления. Он заменяет собой сразу три аналоговых или цифровых прибора: амперметр, вольтметр и омметр. Также он способен изменять основные показатели любой электрической сети, производить ее прозвон. Существует два вида мультиметров: цифровые и аналоговые. Первые представляют собой портативные устройства с дисплеем для отображения результатов. Большинство мультиметров на современном рынке — цифровые. Второй тип уже устарел и не пользуется былой популярностью. Он выглядит, как обычный измерительный прибор со шкалой делений и аналоговой стрелкой, показывающей значение измерений.

Прозвон резистора

Резистор можно и нужно прозванивать. Прозвонить можно и без выпаивания элемента с платы. Прозванивание элемента на обрыв производится следующим образом:

1. Включить мультиметр и выключить прибор, если прозвонка осуществляется без выпаивания;
2. Мультиметром без учета полярности прикоснуться к выводам электрорезистора;
3. Зафиксировать значение. Если оно равно единице, то это свидетельствует о неисправности и произошел обрыв, а сам элемент следует заменить.

При невыпаивании следует учитывать тот факт, что если схема сложная, то, возможно, придется делать прозвонку через обходные пути и цепи. О 100 % неисправности элемента сказать можно лишь тогда, когда хотя бы одна из его ножек выпаяна.

Полярность резистора

Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации. Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет. Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы.

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором.

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Проверка мультиметром

Для того чтобы проверить электрорезистор, следует действовать следующим образом:

1. Взять требующий проверки радиоэлемент;
2. Включить мультиметр и настроить его на измерение сопротивления;
3. Задать шкалу измерения и ее границы;
4. Любым способом подключить один щуп мультиметра к одной из сторон резистора, а второй — к оставшейся стороне;
5. Зафиксировать измерения на экране или аналоговой шкале и закончить тестирование.

Если значение равно нулю или сильно отличается от номинального, то элемент неисправен и подлежит утилизации, так как изменение значения может вывести из строя всю схему. Если значение в норме, то электрорезистор можно использоваться для создания электронных схем. При проверке значений, не выпаивая электрорезистор, следует учитывать влияние шунтирующих цепей.

Таким образом, был разобран вопрос: как проверить резистор мультиметром или тестером. На самом деле сложного ничего нет, так как данный радиоэлемент является одним из самых простых и распространенных среди всех и имеет всего два выхода-контакта без учета полярности. Именно поэтому проверить его сможет каждый, у кого есть мультиметр, тестер или омметр.

Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.

Типы мультиметров

Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.

Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен источник питания, влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.

Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично — в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

• полупроводниковые детали и конденсаторы исправны;
• на печатных платах нет сгоревших дорожек;
• отсутствуют обрывы в соединительных проводах;
• соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Характеристики резисторов

Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.

Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:

• 0,125 Вт — двойная косая черта;
• 0,5 Вт — прямая продольная черта;
• римская цифра — величина мощности, Вт.

Резистор для замены выбирается по тем же параметрам, что и неисправный.

Проверка резисторов на соответствие номиналам

Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.

Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.

Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.

Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.

Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.

При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит «1»). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.

После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.

Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.

Как измерить сопротивление, когда номинал неизвестен?

Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет «1», что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка исправности резистора на плате

Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Рисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допуск

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Маркировка SMD элементов

Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две — это значение, а последняя — множитель (см. рис. 3).

Рис. 3. Пример расшифровки номинала SMD резистора

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Рисунок 4. Яркий пример того, как может сгореть резистор

Обратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Проверка на обрыв

Действия производятся в следующем порядке:

1. Включаем прибор в режим «прозвонки». На рисунке 5 отмечена эта позиция как «1». Рис. 5. Установка режима (1) и подключение щупов (2 и 3)
2. Подключаем щупы к гнездам «2» и «3» (см. рис.5). Несмотря на то, что в нашем тестировании полярность не имеет значения, лучше сразу приучить себя подключать щупы правильно. Поэтому к гнезду «2» подключаем красный провод (+), а к «3» — черный (-).

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

1. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

1. Подключаем щупы, так как на предыдущем тестировании.
2. Включаем измерение сопротивления (диапазон приведен на рисунке 6) в режиме большем, чем номинал, но максимально близким к нему. Например, нам необходимо проверить резистор 47 кОм, следовательно, нужно выбрать диапазон «200К». Рисунок 6. Диапазоны измерения сопротивления (отмечены красным)
3. Касаемся щупами выводов, снимаем показания и сравниваем их с номиналом. Если они не совпадают, а это можно гарантировать с вероятностью близкой к 100%, не стоит отчаиваться. Следует учитывать как погрешность прибора, так и допуск самого элемента. Здесь необходимо сделать небольшое пояснение.

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

1. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Рис. 7. Подстроечный резистор (внутренняя схема отмечена красным кругом)

Алгоритм следующий:

1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

Как проверить резистор мультиметром на исправность: инструкция

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Рисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допуск

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Маркировка SMD элементов

Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две – это значение, а последняя – множитель (см. рис. 3).

Рис. 3. Пример расшифровки номинала SMD резистора

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Рисунок 4. Яркий пример того, как может сгореть резистор

Обратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Проверка на обрыв

Действия производятся в следующем порядке:

1. Включаем прибор в режим «прозвонки». На рисунке 5 отмечена эта позиция как «1». Рис. 5. Установка режима (1) и подключение щупов (2 и 3)
2. Подключаем щупы к гнездам «2» и «3» (см. рис.5). Несмотря на то, что в нашем тестировании полярность не имеет значения, лучше сразу приучить себя подключать щупы правильно. Поэтому к гнезду «2» подключаем красный провод (+), а к «3» – черный (-).

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

3. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

1. Подключаем щупы, так как на предыдущем тестировании.
2. Включаем измерение сопротивления (диапазон приведен на рисунке 6) в режиме большем, чем номинал, но максимально близким к нему. Например, нам необходимо проверить резистор 47 кОм, следовательно, нужно выбрать диапазон «200К». Рисунок 6. Диапазоны измерения сопротивления (отмечены красным)
3. Касаемся щупами выводов, снимаем показания и сравниваем их с номиналом. Если они не совпадают, а это можно гарантировать с вероятностью близкой к 100%, не стоит отчаиваться. Следует учитывать как погрешность прибора, так и допуск самого элемента. Здесь необходимо сделать небольшое пояснение.

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

4. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Рис. 7. Подстроечный резистор (внутренняя схема отмечена красным кругом)

Алгоритм следующий:

1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

Как проверить резистор мультиметром. Все тонкости проверки резистора мультиметром

Содержание

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Полезные проверке резисторов режимы мультиметра

Новички считают: лишено смысла мерить сопротивление проводника при прозвонке, проще зафиксировать обрыв, короткое замыкание.  Вопрос тривиальный, дадим ответ: дело вкуса или удобства ситуации. Вообще говоря, при прозвонке диода падение напряжение в прямом направлении известно. Номинал, формируемый неидеальностью тестера плюс известное значение, прибавляемое материалом (кремний, германий). На клеммах присутствует некий уровень напряжения, начиная сотнями милливольт, заканчивая единицами вольта, пользуясь помощью которого проводятся измерения параметров.

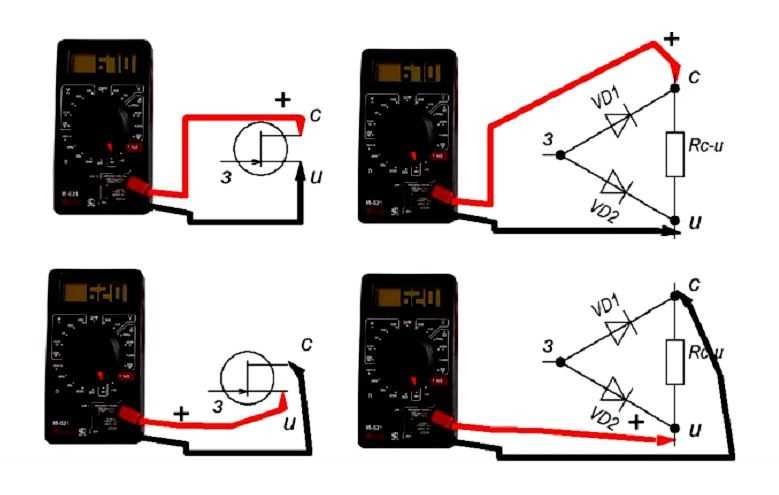

Касаемо нелинейных элементов (диодов, транзисторов) знание недокументированных сведений позволит на вольт-амперной характеристике отыскать соответствующую точку, проверить, соответствуют ли эмпирические (измеренные) числа теоретическим (справочные). Выполненный аудит позволит оценить исправность диода. Известный номинал делает доступным проводить необычные операции оценки:

1. Собственная емкость. Импеданс резистора не чисто активный за малым исключением. Выбор элементов цепей высокой частотой (мегагерцы, гигагерцы) учитывает особенность. Сопротивление реактивной части напрямую определено круговой частотой, определяемой формулой ω = 2Пf (П = 3,14 – число Пи, f – частота, Гц). Понятно, сложно одним мультиметром обойтись, формирует постоянное напряжение измерений. Реактивная (мнимая) часть импеданса становится нулем, согласно формулам Z = R + i (ωL – 1/ωC), где L – собственная индуктивность резистора, С – емкость. Внимательный читатель заметит: на фиксированной частоте индуктивная и емкостная составляющие уравновешиваются взаимно, импеданс Z станет чисто активным. Резонансная частота резистора, лучше будет изделие работать. Таким образом, нет правила, чем меньше емкость, индуктивность радиоэлемента, тем лучше, действует закон золотой середины. Определить границу не сложно: ω = √LC – известная формула.
2. Собственная индуктивность. Прославленные МЛТ резисторы, частый гость аппаратуры, на высоких частотах неприменимы. Керамическое основание наматывается высокоомной жилой (константан, манганин, нихром). Образуется, форменная индуктивность. Отличие ограничено материалом сердечника. Причем типичными формулами, зная количество витков, индуктивность резистора вычислим, заручившись помощью стандартных методик.

Опишем процесс работы. Первый взгляд представляет задачу неразрешимой. Многим невдомек: тестер неспособен обработать напрямую параметры высокочастотных цепей. Зафиксирован некий верхний предел, выше которого мультиметр безбожно врет.

Контакты мультиметра

Решая проблему, радиолюбители предлагают спаять специальную схему, сформированную несколькими пассивными элементами, посредством которой ведутся измерения. Плата выступит мостиком между измеряемым переменным напряжением и щупом. Работы проводятся на соответствующем диапазоне напряжений (обозначается тильдой ~ и буквой U). Схема невероятно проста. Давайте кратко обсудим вопросы, тревожащие начинающих:

• Зачем нужна приставка мультиметру. Прибор перестанет врать, смущенный высокими частотами. Сможете работать с широким кругом электроники. Собираемся провести тест измерения импеданса резистора. Понадобится цепь переменного высокочастотного тока.
• Где взять землю для этой схемы. Значок горизонтальной черты украшает лицевую панель тестера, даст ответ на вопрос. Схема требует наличия красного, черного щупов, профи тривиальные аспекты пропускают. Электрически соедините землю. Черный щуп мультиметра – горизонтальная черточка электрической схемы.
• Отсутствуют диоды КД522Б, необходимы варианты замены. Граничная частота радиоэлементов составляет 100 МГц. Подберем аналоги, руководствуясь очевидным соображением: новый элемент пригоден быть составной частью импульсных цепей. Поставьте 1N4148 (импортный эквивалент).
• Назначение косых черточки схемы, пересекающих резисторы. Максимальная рассеиваемая мощность. Две косые черты соответствуют 0,125 Вт. Посчитать параметр можно просто – ток резистора помножите на приложенное напряжение. Параметр вряд ли сыграет великую роль, входное сопротивление мультиметра традиционное высокое (1 МОм). Сравните: сопротивление изоляции цепи не менее 20 МОм. Ток потребления будет низким, мощности резисторы рассеивают мало (закон Джоуля-Ленца).
• Принцип действия приставки. Простейший интегратор. Будет брать высокочастотные импульсы, формируя постоянное напряжение. Номиналы резисторов образуют делитель, служа целям согласования с входным сопротивлением тестера. Приготовьтесь подбирать опытным путем. Проще найти высокочастотный генератор с регулируемой амплитудой, выполняя проверку.
• Единицы указания номиналов емкости, резисторов. По-умолчанию конденсаторы маркируются пФ. Приставка включает радиоэлементы 68 пФ. Резисторы 2 МОм, 180 кОм.
• Процесс измерения.

Особенности измерения сопротивления резистора мультиметром

Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление.

Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений.

Цифровой тестер для проверки резисторов

Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку. Принято красный щуп вставлять в отверстие com, а черный – VΩCX+.

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Рисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допуск

Таблица кодов для прецизионных резисторов

Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	17	147	33	215	49	316	65	464	81	681
02	102	18	150	34	221	50	324	66	475	82	698
03	105	19	154	35	226	51	332	67	487	83	715
04	107	20	158	36	232	52	340	68	499	84	732
05	110	21	162	37	237	53	348	69	511	85	750
06	113	22	165	38	243	54	357	70	523	86	768
07	115	23	169	39	249	55	365	71	536	87	787
08	118	24	174	40	255	56	374	72	549	88	806
09	121	25	178	41	261	57	383	73	562	89	825
10	124	26	182	42	267	58	392	74	576	90	845
11	127	27	187	43	274	59	402	75	590	91	866
12	130	28	191	44	280	60	412	76	604	92	887
13	133	29	196	45	287	61	422	77	619	93	909
14	137	30	200	46	294	62	432	78	634	94	931
15	140	31	205	47	301	63	443	79	649	95	953
16	143	32	210	48	309	64	453	80	665	96	976

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Маркировка SMD элементов

Для определения работоспособности желательно знать номинал. Как определить номинал резистора по цветовой маркировке, мы подробно рассказали в этой статье.

Немного дополним информацию о способах маркировки SMD резисторов. Из-за малого размера на них практически невозможно нанести традиционную цветовую маркировку, поэтому предусмотрена особая система идентификации. В обозначение входят: 3 или 4 цифры, 2 цифры и буква.

В первой системе первые две или три цифры характеризуют численное значение резистора, а последняя является показателем множителя, обозначающим степень, в которую возводят 10 для получения окончательного результата. Если сопротивление ниже 1 Ом, то для определения местонахождения запятой служит символ R. Например, сопротивление 0,05 Ом выглядит как 0R05.

Высокоточные (прецизионные) резисторы имеют очень малые размеры, поэтому нуждаются в компактной маркировке. Она состоит из трех цифр – первые две являются кодом, а третья – множителем. Каждому коду соответствует трехзначное значение сопротивления, определяемое по таблице. Такая маркировка выполняется в соответствии со стандартом EIA-96, разработанным для резисторов с допуском по сопротивлению не выше 1%.

Как определить исправность СМД-резисторов

SMD-резисторы являются компонентами поверхностного монтажа, основным отличием которых, является отсутствие отверстий в плате. Компоненты устанавливаются на токоведущие контакты печатной платы. Преимуществом СМД-компонентов являются их малые габариты, что даёт возможность уменьшить вес и размеры печатных плат.

Проверка SMD-резисторов мультиметром усложняется из-за мелкого размера компонентов и их надписей. Величина сопротивления на СМД-компонентах указывается в виде кода в специальных таблицах, например обозначение 100 или 10R0 соответствует 10 Ом, 102 указывает 1 кОм. Могут встречаться четырёхзначные обозначения, например 7920, где 792 является значением, а 0 — это множитель, что соответствует 792 Ом.

Резистор поверхностного монтажа можно проверить мультиметром, путём его полного выпаивания из схемы, при этом оставив припаянным один из концов на плате и приподняв другой при помощи пинцета. После этого проводится измерение.

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Яркий пример того, как может сгореть резистор

Обратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Определение при помощи мультиметра

Перед измерением резистора необходимо визуально определить его целостность: осмотреть его на предмет обгоревшего внешнего покрытия — краски или лака, а также проверить надписи на корпусе, если они просматриваются. Определить номинал можно по таблицам рядов или цветовых кодов, после чего при помощи мультиметра можно замерить сопротивление.

Для прозвонки можно использовать простой измерительный прибор, например, DT-830B. В первую очередь необходимо установить переключатель измерений в режим проверки минимального сопротивления — 200 Ом, после чего соединить щупы между собой. Индикатор прибора при соединённых щупах должен показывать минимальное значение R, которое стремится к нулю, например, 0,03 Ома. После так называемой калибровки можно приступить к измерениям.

Какие установить настройки

Прежде чем снимать показания мультиметромом, необходимо убедиться в том, что его аккумуляторы заряжены. Режим нужно выбрать соответствующий «прозвону» электропроводки, концы щупов мыкают (соприкасают) друг с другом. Прибор будет издавать звуки, по громкости которых можно определить, насколько пригодна его батарейка.

В зависимости от модификации прибора режим прозвона может обозначаться разными символами – встречается колокольчик, точка со скобками (радиоволны). При проверке электрических цепей или радиодеталей мультиметр издает определенные звуки, «звонит», отсюда и сленговое название данной операции.

Для того чтобы проверить резистор с помощью мультиметра, нужно поставить переключатель прибора в положение, соответствующее номинальному сопротивлению элемента, который вы собираетесь проверять. Значения нанесены на переднюю панель устройства, можно различить их градацию по диапазонам. Нужно правильно выбрать диапазон, иначе величина сопротивления не совпадет, и результат проверки не будет достоверным. Например, при сопротивлении 1 кОм прибор нужно ставить в режим Ω – 20 кОм.

Для того чтобы проверить радиодеталь, щупы прибора подносят к ее выводам вне зависимости от того, соблюдена полярность или нет.

Проверка на обрыв

Действия производятся в следующем порядке:

1. Включаем прибор в режим «прозвонки». На рисунке 5 отмечена эта позиция как «1».
   Рис. 5. Установка режима (1) и подключение щупов (2 и 3)
2. Подключаем щупы к гнездам «2» и «3» (см. рис.5). Несмотря на то, что в нашем тестировании полярность не имеет значения, лучше сразу приучить себя подключать щупы правильно. Поэтому к гнезду «2» подключаем красный провод (+), а к «3» — черный (-).

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

3. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Как прозвонить резистор

Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал.

Режим прозвонки

Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

1. Подключаем щупы, так как на предыдущем тестировании.
2. Включаем измерение сопротивления (диапазон приведен на рисунке 6) в режиме большем, чем номинал, но максимально близким к нему. Например, нам необходимо проверить резистор 47 кОм, следовательно, нужно выбрать диапазон «200К».
   Рисунок 6. Диапазоны измерения сопротивления (отмечены красным)
3. Касаемся щупами выводов, снимаем показания и сравниваем их с номиналом. Если они не совпадают, а это можно гарантировать с вероятностью близкой к 100%, не стоит отчаиваться. Следует учитывать как погрешность прибора, так и допуск самого элемента. Здесь необходимо сделать небольшое пояснение.

Полярность резистора

Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации.

Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет. Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы.

Маркировка номиналов

Измерение собственных индуктивности, емкости резистора

Будем предполагать вначале, имеем необходимые средства измерения. Тогда порядок действий установлен:

1. Берем генератор первой частоты. Например, 15 МГц. Параллельно сопротивлению включается переменная емкость (целая батарея). Номиналы конденсаторов (паразитной резистора, подобранной пользователем) складываются. Суммарная емкость образована переменной, собственной (резистора). Сформирован параллельный колебательный контур.
2. Последовательно включаем чисто активную нагрузку. Другой резистор схожего номинала. Выполненная мера формирует делитель напряжения. Дальнейшей регуляцией будем пытаться получить резонанс. Чтобы зарегистрировать факт достижения схемой заданного состояния, нужно обязательно собрать делитель.
3. Путем подбора номинала переменной емкости добиваемся резонанса системы. Крутим туда-сюда, тестером измеряем напряжение колебательного контура, вставив описанную выше приставку. Минимальная разница потенциалов указывает точку резонанса.
4. Запомним номинал переменной емкости. Традиционно присутствует ручка регулятора, шкала отсутствует. Посмотреть показания невозможно. Схему разберите, сохраняя настройки, измерьте номинал. Проще всего использовать мультиметр, снабженный соответствующей шкалой (F). В противном случае потребуется ряд косвенных замеров. Отдельная тема.
5. Повторяем опыт, беря другую частоту. Получая заметную разницу регистрируемых показаний. Величина расхождения характеризует полученный номинал переменной емкости. Цифры должны отличаться (обеспечение минимальной погрешности). Попытались, потерпели неудачу? Напрашивается вывод: собственной емкостью резистора пренебрежем в указанных условиях (очень мала). Индуктивность находим, пользуясь типичной формулой резонанса цепи: ω2= 1 / LC.

Маркировка резисторов

Начинаем расчет, руководствуясь следующими соображениями: квадрат круговой частоты генератора (радиочастота, помноженная на два числа Пи) обратно пропорционален произведению собственной индуктивности конденсатора и сумме паразитной, переменной емкостей. Проведя измерение двух разных частот (допустим, 15, 7 МГц), можно получить два результата. Важны номиналы переменных емкостей. Если по формуле поделить квадраты круговых частот, получим: квадрат отношения обычных частот соотносится только с частным от емкостей, индуктивности сократятся.

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Проверка сопротивления постоянного резистора

После подготовки прибора к работе приступают к измерениям. Для этого выпаивают одну из ножек сопротивления. Один из щупов подсоединяется к запаянной ножке, второй – к свободной. Если резистор исправен, то на дисплее появится показание, соответствующее номинальному значению в пределах допуска.

Как проверяют сопротивление резистора

При обрыве цепи на экране горит «1».

Внимание! Регулятором перед измерением выставляют переключатель на ближайшее к номиналу значение большего достоинства. Если регулятором была выполнена настройка на значение, меньшее, чем номинал детали, то на дисплее результаты измерений отображаться не будут, поскольку срабатывает внутренняя блокировка тестера.

Если с одной стороны от резистора в схеме впаян конденсатор, то ножку с этой стороны условно можно считать свободно висящей. И в этом случае можно провести измерения, не выпаивая резистор.

СМД-резисторы – компоненты поверхностного монтажа, измерение сопротивления которых осложняется их малыми размерами. Их обычно проверяют, как и все постоянные резисторы, выпайкой одной ножки.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Рис. 7. Подстроечный резистор (внутренняя схема отмечена красным кругом)

Алгоритм следующий:

1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Как проверить резистор мультиметром, не выпаивая на плате

Без демонтажа эти детали можно проверять при сравнительно небольших номинальных значениях электрического сопротивления (80-120 Ом). Предполагается, что в этом диапазоне влиянием других элементов схемы можно пренебречь. В действительности, следует уточнять возможность измерений без существенных искажений.

Если шунтирующие цепи не позволяют обеспечить необходимую точность, придется выпаять хотя бы одну ножку. Альтернативное решение – разрезают дорожку печатной платы. Впоследствии устраняют соответствующие повреждения.

В публикации показано, как прозвонить резистор с применением разных методик. Оптимальный вариант выбирают с учетом:

• уровня повреждений;
• особенностей мультиметров;
• условий работы.

В любом случае следует применить меры, предотвращающие искажение измеряемых параметров. Аккуратное обращение с паяльником и вспомогательными инструментами поможет сохранить в целостности исправные детали.

Применение таблиц

Современные схемы вообще могут не включать номинал резистора. Чтобы узнать исходные данные, требуется воспользоваться таблицей с характеристиками распространенных сопротивлений. На плате элемент может иметь собственное обозначение, например, R18. Нужно найти позицию в таблице с аналогичным буквенным и цифирным значением. Там будет виден тип резистора, его номинальное сопротивление, отклонения, которые считаются допустимыми. Помогает цветовая маркировка, присутствующая на корпусе детали, поэтому желательно научится ею пользоваться.

Обратите внимание, что если предел Ом выставлен, ваше собственное тело может повлиять на неточность результата. Для того чтобы такой проблемы не было, при работе не касайтесь металлических частей схемы и щупов прибора.

Ручки мультиметра должны быть изготовлены из пластика, кроме этого, их можно обмотать изолентой. Зная, как правильно пользоваться мультиметром, вы без труда сможете проверить на исправность любую радиодеталь, и затратить на это всего пару минут.

Видео: как проверить резистор мультиметром

Источники

• https://www.asutpp.ru/kak-proverit-rezistor-multimetrom-na-ispravnost.html
• https://ElectroInfo.net/praktika/kak-proverit-rezistor-multimetrom.html
• https://www. RadioElementy.ru/articles/kak-proverit-rezistor-multimetrom/
• https://pochini.guru/sovety-mastera/kak-proverit-rezistor
• https://EvoSnab.ru/instrument/test/proverka-rezistora-multimetrom
• https://rusenergetics.ru/instrumenty/kak-proverit-rezistor-multimetrom
• https://amperof.ru/sovety-elektrika/kak-proverit-rezistor-multimetrom.html

Как проверить резистор мультиметром, определить сопротивление, исправность детали

Содержание

• Проверка резистора мультиметром
• Как проверить номинал резистора?
• Как проверить исправность резистора мультиметром
• Методы измерения сопротивления
• Номинальное сопротивление
• Проверить резистор на годность мультиметром
• Проверка мультиметром
• Принцип работы устройства
• Как проверить резистор мультиметром на исправность?

Проверка резистора мультиметром

При всех измерениях, независимо от их вида, щупы мультиметра присоединяются к выводам радиодетали. Полярность в данном случае роли не играет.

На обрыв

Самый простой вид тестирования. Подобная неисправность внешне никак не проявляется, поэтому определить ее можно только мультиметром. Причины нарушения целостности токопроводящей части самые разные – от заводского дефекта (крайне редко) до сгорания слоя или проволоки, намотанной на корпус детали.

Переключатель при такой проверке ставится в режим «прозвонки». Есть звук – все в норме. При его отсутствии резистор подлежит замене.

На номинал

При такой проверке переключатель переводится в диапазон Ω. О выборе необходимого предела уже сказано. Величина изображения отображается на ЖК-индикаторе или стрелкой, установившейся на том или ином цифровом значении (они обозначены на циферблате). Считать его совсем несложно.

Как проверить номинал резистора?

Обычно на радиоэлементах нанесена маркировка, которая говорит монтажнику или ремонтному мастеру о назначении прибора и его технических параметрах. На резисторах это может быть цифровая либо цветовая кодировка. Но иногда на самом элементе и на печатной плате нет совершенно никакой информации, и определить номинал прибора, в этом случае непонятно, как. Проверить резистор мультиметром в этом случае — единственно возможный вариант.

Удобнее для этих целей пользоваться электронным прибором типа DT830B

Важно знать, что невозможно провести достоверные замеры номинала резистора, если он включен в схему. Тому причиной служит свойство тока течь по пути наименьшего сопротивления

И если в цепи попадется для него обходной путь, минуя измеряемый элемент, то на приборе будет что угодно, только не достоверная информация. Другая причина, почему следует выпаивать элемент, – наличие полевых деталей в схеме, которые могут выйти из строя в процессе измерений.

Как проверить резистор мультиметром в схеме? Выпаять хотя бы один из его выводов. После этого можно проводить процесс измерений:

1. К прибору подсоединяют измерительные щупы, черный к выводу COM, красный – к VΩmA.
2. Переставляют круглую ручку изменения режимов в положение Ω на самый большой предел.
3. Подсоединяют выводы к измерительным проводам (желательно не делать это, прижимая контакты пальцами).
4. На экране появится число, которое и будет соответствовать номиналу резистора. Если это показание не вышло по значению за величину соседнего нижнего предела измерений, имеет смысл переключить прибор на него в целях более точного получения показаний.

Как проверить исправность резистора мультиметром

Для начала нужно узнать номинальные данные элемента. Если надпись на нем читается, то необходимо воспользоваться ею. Если нет – нужно обратиться к принципиальной схеме устройства. На ней указывается порядковый номер детали и ее номинальные данные. Например, надпись «R22» на печатной плате означает, что это резистор (R), и порядковый номер его среди резисторов принципиальной схемы – 22-й. Элементы на схеме нумеруют слева направо и сверху вниз, так удобнее искать необходимую деталь. Найдя номер R22 рядом с условным обозначением резистора, мы найдем под ним его номинальные данные.

Иногда параметры деталей указываются не на схеме, а на спецификации к ней. Она выполняется в виде таблицы с перечнем всех элементов устройства. В одной из граф указываются порядковые номера по схеме, в другой – номинальные данные.

Теперь, когда известна величина, на которую можно ориентироваться, можно приступать к проверке резистора мультиметром. Переводим прибор в режим измерения сопротивления, выбрав предел таким образом, чтобы ожидаемая величина была меньше его. Перед измерением неплохо проверить исправность проводов мультиметра: при замыкании их накоротко прибор должен показать ноль.

При измерениях величин, равных десяткам килом и выше, необходимо исключить влияние на результаты сопротивления тела человека. Оно тоже имеет определенное значение, и прибор его покажет. Если держать одновременно обеими руками щупы прибора и проверяемый элемент за выводы, то получатся искаженные результаты. Лучше проводить измерение, положив элемент на стол, или держать один из выводов с подключенным щупом в руке, а другим щупом прикасаться к противоположному контакту на весу.

Получив значение сопротивления, нужно сравнить его с номинальным, учитывая величину допуска. Если данные измерений не попадают в этот диапазон, элемент неисправен. Обычно при выходе из строя резистора мультиметр показывает обрыв (сопротивление равно бесконечности). Для того, чтобы в этом окончательно убедиться и исключить ошибки, переключайте пределы измерения прибора до максимального, повторяя измерения. Если он все-таки выдаст вам значение, отличное от бесконечности, то перепроверьте еще раз, те ли номинальные данные имеет проверяемая деталь и не ошиблись ли вы с коэффициентом (например, не заметили приставку «кило»).

Если сопротивление детали в норме, а сомнения все же остались или вы зашли в тупик в процессе поиска неисправности, попробуйте поставить такой же новый, заведомо исправный резистор на место сомнительного элемента. Иногда обрывы происходят при определенном положении выводов детали, и в процессе измерения она может показаться исправной. Такой дефект редко, но встречается. Если при установке нового резистора от него пойдет легкий дымок, и он начнет обугливаться, немедленно отключите питание устройства. Если вы не ошиблись с номиналом, то дело не в резисторе, ищите неисправную деталь в его цепи или где-то рядом.

Методы измерения сопротивления

В зависимости от измеряемого сопротивления алгоритм действий по проверке может изменяться. Проверять можно как стандартный резистор для применения в радиоаппаратуре, так и прозванивать контакты схемы для поиска обрыва, или тестировать сопротивление изоляции.

Проверка резистора

Начинающие радиолюбители часто сразу пытаются собрать аппаратуру с использованием различных элементов. Для этого заказываются резисторы, конденсаторы, светодиоды и другие изделия. При установке резисторов в схему необходимо точно знать номинал, которым он обладает. Поэтому все элементы должны проходить проверку их номиналов мультиметром. Принципы, о которых надо помнить, чтобы знать, как померить сопротивление мультиметром у резистора:

• Измерение должно проводиться на непроводящей поверхности;
• Запрещено касаться руками концов щупов, а также выводов резистора;
• Перед проверкой нужно правильно настроить измерительный прибор.

Внутри схемы

Бывают ситуации, когда уже в готовой схеме нужно проверить сопротивление отдельно взятого резистора, например, при выявлении неисправностей или неточностей в работе изделия. При этом, если попытаться проверить его номинал непосредственно коснувшись выводов, то значение будет выдано неправильное, так как мультиметр измеряет сопротивление всей цепи, находящейся между выводами щупов параллельно измеряемому резистору.

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

На некоторых резисторах указано номинальное сопротивление

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором. Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов

Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Проверка сопротивляемости и исправности с помощью цифрового мультиметра

Проверить резистор на годность мультиметром

Мы так много сказали об экзотических параметрах, что многие не понимают, наверное, как проводится стандартная проверка резистора мультиметром. Обычно происходит так:

1. Оценивается примерный номинал резистора. Используется чтение маркировки. Гораздо проще измерить сопротивление резистора мультиметром, если заранее можешь выбрать диапазон. Маркировка сейчас преимущественно цветовая, причем в интернете можно найти онлайн калькуляторы, которые любезно переведут череду полос в искомое значение. Трудно перепутать направление, потому что серебряный и золотистый цвета, например, могут быть только с одного края.
2. Затем выставляется нужная шкала из диапазонов, помеченных буквой Ω, читается показание дисплея. Полярность щупов при проверке резистора не важна.
3. Затем определяется точность резистора. Она также задана цветовой маркировкой. И если проверка работоспособности показывает: переменный резистор укладывается в допустимый диапазон, элемент на 100% годен. В противном случае нужно проводить дополнительные исследования наподобие тех, что были указаны выше.

Случается, требуется проверить резистор мультиметром, не выпаивая. В этом случае все зависит от схемы. Во-первых, оценивается наличие короткого замыкания, потом проводится тест на обрыв. При параллельном соединении активные части резисторов и индуктивностей складываются. Емкости являются разрывами в любом случае, потому что для измерения мультиметр использует постоянный ток.

Зная эти особенности, умело применяя законы Ома и Кирхгофа, можно в большинстве случаев проверить резистор мультиметром на плате, не выпаивая.

Проверка мультиметром

Для того чтобы проверить электрорезистор, следует действовать следующим образом:

1. Взять требующий проверки радиоэлемент;
2. Включить мультиметр и настроить его на измерение сопротивления;
3. Задать шкалу измерения и ее границы;
4. Любым способом подключить один щуп мультиметра к одной из сторон резистора, а второй — к оставшейся стороне;
5. Зафиксировать измерения на экране или аналоговой шкале и закончить тестирование.

Если значение равно нулю или сильно отличается от номинального, то элемент неисправен и подлежит утилизации, так как изменение значения может вывести из строя всю схему. Если значение в норме, то электрорезистор можно использоваться для создания электронных схем. При проверке значений, не выпаивая электрорезистор, следует учитывать влияние шунтирующих цепей.

Таким образом, был разобран вопрос: как проверить резистор мультиметром или тестером. На самом деле сложного ничего нет, так как данный радиоэлемент является одним из самых простых и распространенных среди всех и имеет всего два выхода-контакта без учета полярности. Именно поэтому проверить его сможет каждый, у кого есть мультиметр, тестер или омметр.

Светодиоды – одни из самых популярных электронных компонентов, использующиеся практически в любой схеме. Словосочетание “помигать светодиодами” часто используется для обозначений первой задачи при проверке жизнеспособности схемы. В этой статье мы узнаем, как работают светодиода, сделаем краткий обзор их видов, а также разберемся с такими практическими вопросами как определение полярности и расчет резистора.

Принцип работы устройства

По закону Ома сопротивление вычисляется как напряжение на участке цепи, делённое на величину тока в этой цепи. Этот принцип действия используется в простейших магнитоэлектрических омметрах, которые способны измерять величины от сотен Ом до нескольких мегаом. Используются несколько способов измерения сопротивления:

• Магнитоэлектрический. Применяется прямое измерение тока при известном напряжении.
• Логометрический. Основан на сравнении сил двух токов, один из которых протекает через измеряемый резистор. Если силы различны, логометр показывает их отличие, которое пропорционально значению сопротивления.
• Аналоговый электронный. Преобразует значение сопротивления в пропорциональное напряжение с помощью операционного усилителя.
• Цифровой электронный. Измеряемый резистор устанавливается в одно из плеч моста и происходит автоматический подбор величины цифровым методом.
• Четырехпроводное подключение для измерения малых сопротивлений. Используется для исключения влияния резистивности проводов на эксперимент.

Как проверить резистор мультиметром на исправность?

Как правило, прибором проверяют не все подряд элементы, а те, которые вызывают подозрение. Они могут быть потемневшими, со следами отслоения краски и другими видимыми нарушениями. Чтобы достоверно определить, исправна радиодеталь или нет, нужно:

• Замерить номинал резистора и сравнить с заявленным значением на корпусе. Отклонение показаний не должно превышать допустимых процентов, которые также указываются на элементе.
• Подключив щупы, необходимо слегка пошевелить выводы радиоэлемента. Если показания вдруг начнут то пропадать, то появляться, это верный признак скрытого дефекта.

Tags: lk, автомат, бра, вид, выбор, дом, е, знак, измерение, как, конденсатор, кт, магнит, маркировка, монтаж, мультиметр, напряжение, номинал, нум, переменный, подключение, постоянный, правило, принцип, проверка, провод, пуск, р, работа, радиодеталь, расчет, резистор, ремонт, ряд, свет, светодиод, сопротивление, тен, тип, ток, ук, щит, электронный

Как проверить резистор с помощью мультиметра или без него

Резистор представляет собой двухконтактный пассивный электронный компонент, который сопротивляется или ограничивает протекание электрического тока в цепи. Это важнейший компонент, присутствующий в каждой цепи различных форм и размеров для управления уровнями сигнала, разделения напряжения, реализации смещения, защиты других электронных компонентов в цепи и т. д.

Таким образом, если резистор выйдет из строя или выйдет из строя, это может привести к выходу из строя цепи и сделать устройство непригодным для использования. Это руководство поможет вам найти неисправный резистор, не удаляя его полностью из схемы, и измерить сопротивление резистора с помощью мультиметра или без него.

шагов для проверки резистора с помощью мультиметра

Когда резистор выходит из строя, он обычно обугливается или сгорает. В результате он либо перестает проводить электрический ток/сигнал, либо не сопротивляется протеканию тока. Если вы считаете, что резистор в цепи вышел из строя или вам необходимо его проверить, выполните следующие действия.

Шаг 1: Отключите питание цепи

Прежде чем вы получите доступ или начнете проверять цепь на наличие неисправного резистора, вы должны отключить устройство от сети, так как это может привести к летальному исходу. Если устройство питается от батареи, извлеките ее, так как это может привести к ложным срабатываниям или показывать неверные значения во время тестов.

Шаг 2: Приобретите мультиметр

Чтобы проверить или найти неисправный резистор в цепи, вам понадобится мультиметр с настройкой сопротивления (желательно автоматический выбор диапазона). Если у вас уже есть мультиметр, переключите шкалу мультиметра в режим сопротивления или настройку с помощью символа Ω (Ом).

Если вы никогда не пользовались мультиметром или являетесь новичком, узнайте, как пользоваться мультиметром, прежде чем продолжить.

Кроме того, проверьте, нет ли в цепи большого конденсатора, и разрядите его, замкнув две его клеммы перед измерением или проверкой резистора. Замыкание клемм конденсатора полностью разрядит его и предотвратит повреждение мультиметра или отображение неправильных значений. Теперь вы готовы проверить резистор в цепи.

Шаг 3. Проверьте или измерьте сопротивление резистора с помощью мультиметра

Подсоедините щупы мультиметра к резистору в цепи, которая, по вашему мнению, неисправна или выглядит обугленной или сгоревшей. Вы можете прикоснуться щупами к клеммам резистора или к паяным соединениям на плате, чтобы проверить резистор.

Тем не менее, рекомендуется отпаять один из выводов резистора от схемы, чтобы получить точный результат и значение теста. Подсоединив щупы к клеммам резистора, проверьте значение на мультиметре.

Если резистор в порядке, мультиметр покажет его значение в Ом, кОм или МОм. Однако, если резистор неисправен или поврежден, мультиметр может отображать 0 или 1.

Если отображается значение 0, резистор поврежден, и ток не проходит. Если значение равно 1, резистор поврежден, пропуская весь ток, т. е. он больше не сопротивляется протеканию тока. В обоих случаях резистор необходимо заменить резистором того же номинала.

Чтобы проверить значения отдельных резисторов (вне цепи), подключите провода щупов мультиметра к двум клеммам резистора — не имеет значения, в какую сторону, поскольку резисторы не являются направленными компонентами. Убедитесь, что шкала мультиметра находится в режиме измерения сопротивления. Затем проверьте значение на мультиметре.

Если у вас нет мультиметра с автоматическим выбором диапазона, мультиметр может отображать значение 1, указывая на то, что сопротивление резистора слишком велико для измерения. В таком случае поверните циферблат на мультиметре, чтобы установить более высокое значение сопротивления. Если он по-прежнему показывает 1, резистор, вероятно, поврежден и нуждается в замене.

Точно так же, чтобы проверить, работает ли резистор SMD (устройство для поверхностного монтажа), вы можете проверить или измерить значения резистора SMD. Подключите два щупа мультиметра к клеммам резистора SMD и проверьте значение на мультиметре.

Определение номиналов резисторов без мультиметра

Вы не можете измерить значение закороченного или поврежденного резистора с помощью мультиметра. Однако вы можете прочитать цветные полосы на резисторе, чтобы определить его значение.

Например, если стандартный четырехполосный резистор (на основе металлической пленки, углеродной пленки или пленки оксида металла) имеет красный, черный и красный цвета в качестве первых трех полос, его значение можно рассчитать как:

20 x 10² = 2000 Ом (Ом) или 2 кОм (килоом)

Значения резисторов для поверхностного монтажа

Вместо цветных полос на резисторах SMD написаны три или четыре цифры, которые можно интерпретировать для расчета номинала резистора. В трехразрядном резисторе для поверхностного монтажа третья цифра указывает индекс/значение мощности 10-кратного множителя.

Например, резистор SMD со значением 102 означает 10 (первые две цифры) x 10² (третья цифра) = 1000 Ом или 1 кОм .

512 = 51 x 10² = 5100 Ом или 5,1 кОм

821 = 82 x 10¹ = 820 Ом или 0,820 кОм

В четырехразрядном резисторе для поверхностного монтажа четвертое значение указывает значение индекса/мощности 10-кратного множителя. Например, 8210 = 821 x 10º = 821 Ом . Аналогично, 8211 = 821 x 10¹ = 8 210 Ом (8,21 кОм) и 8212 = 821 x 10² = 82 100 Ом (82,1 кОм) .

Если между цифрами резистора SMD есть значение R , это указывает на десятичную точку. Например, 1R50 или 1R5 — это 1,5 Ом.

Как только вы найдете номинал резистора, замените поврежденный резистор новым. Вы можете купить новый резистор в ближайшем хобби или интернет-магазине электронных компонентов и заменить неисправный резистор, выпаяв его, а затем припаяв новый резистор. Если у вас нет опыта или вы никогда не паяли компонент, научитесь паять.

Устраняет ли неисправность цепи замена неисправного резистора?

Не обязательно. Если резистор был поврежден из-за неисправности других компонентов в цепи или высокого напряжения питания, вы должны выяснить источник проблемы, так как новый резистор может не прослужить долго и может вскоре потребовать замены.

Однако попробовать стоит. Если резистор вышел из строя из-за какой-то временной проблемы, такой как скачок напряжения, вы можете использовать устройство защиты от перенапряжения для защиты ваших цепей и приборов.

Испытательный конденсатор без выпайки [Внутрисхемное тестирование 2022]

Эй! Надеюсь, у тебя все отлично.

Печатная плата обычно содержит резисторы, конденсаторы, катушки индуктивности, микросхемы, разъемы и некоторые другие компоненты. Обычно эти компоненты сгорают и требуют замены.

Компоненты, которые имеют более высокую вероятность перегорания, это резисторы, конденсаторы и редко интегральные схемы. Причина в том, что большинство резисторов и конденсаторов находятся на передней панели любой платы. А иногда перенапряжение их выжигает.

Что касается резистора и микросхемы, то неисправность можно определить, просто взглянув на нее на плате. Сгоревшая микросхема или резистор сломаны, и вы можете найти их на плате за считанные секунды.

Однако это не относится к конденсатору.

Забавная футболка для электронщиков.

Нет What’s Up, это WATTS (единица мощности) UP 😛

Купить

В случае с конденсатором все немного иначе. Если вам повезет, вы обнаружите неисправный конденсатор, просто взглянув на его верхнюю часть, он будет взломан.

Но что, если вам не так повезло?

Настоящая проблема, с которой вы столкнетесь, заключается в том, что обычный конденсатор может оказаться плохим. Таким образом, вы должны отпаять все конденсаторы от платы, протестировать каждый, найти неисправного и заново припаять каждый обратно на плату. Это нехороший способ, и никто не хочет этого делать.

Не волнуйтесь.

В этом посте мы обязательно найдем способ проверить конденсатор, не выпаивая его из колодки.

Надеюсь, эта статья вам понравится и принесет пользу.

Содержание

• Почему мультиметр не подходит для проверки неисправных конденсаторов?
• Решение: проверьте конденсатор, не выпаивая его, с помощью измерителя ESR
• Что такое измеритель ESR?
• Проверка неисправных конденсаторов в цепи с помощью измерителя ESR
• Интеллектуальный пинцет
• Визуальное обнаружение неисправных конденсаторов
• Заключение

Почему мультиметр не подходит для проверки неисправных конденсаторов?

Конечно! У вас есть измеритель емкости или мультиметр с функцией измерения емкости, и с ее помощью вы можете проверить значение емкости конденсатора. А иногда вы можете использовать тот же измеритель для определения неисправного колпачка, если значение емкости не находится в диапазоне допустимых значений, указанных производителем.

т.е. если значение емкости упадет на 10% ниже указанного допустимого значения, то ваш конденсатор нужно менять сразу. (Пример: крышка рассчитана на 470 мкФ с допуском 10%. Плохая крышка будет иметь значение менее 380 мкФ на измерителе емкости)

Но давайте посмотрим правде в глаза.

Вы просто не можете проверить неисправный конденсатор внутри или снаружи печатной платы, измерив значение его емкости с помощью измерителя емкости или мультиметра. Потому что в такой ситуации упомянутые устройства приводят вас к ложным показаниям, и вы, возможно, не сможете на самом деле определить, был ли протестированный вами конденсатор плохим или правильным.

Почему?

• Причина в том, что когда конденсатор находится внутри печатной платы, есть много других компонентов, включенных последовательно или параллельно с ним. Таким образом, вы получаете эквивалентное чтение, а не фактическое.
• Когда конденсатор находится вне платы, иногда неисправный конденсатор может дать правильное значение емкости на мультиметре или измерителе емкости.

Решение: проверьте конденсатор, не выпаивая его, с помощью измерителя ESR

Несомненно, для измерения емкости используются мультиметры или измерители емкости. Им просто нельзя доверять, чтобы сказать вам, плохой конденсатор или хороший, находится ли он снаружи или внутри печатной платы.

Итак, как проверить неисправный конденсатор в цепи?

Остался один вариант, который мы можем использовать для проверки конденсатора, а именно измерение его эквивалентного последовательного сопротивления (ESR). Вы знаете, когда конденсатор используется в течение длительного времени. Значение его емкости имеет тенденцию к уменьшению, поскольку конденсатор со временем высыхает, но значение его внутреннего сопротивления увеличивается.

Измеряя это внутреннее сопротивление конденсаторов, мы можем легко определить неисправный конденсатор, независимо от того, включен он в цепь или нет. И чтобы помочь нам точно измерить ESR, мы можем использовать любой доступный на рынке измеритель ESR.

Подводя итог, можно сказать, что лучшим решением для проверки конденсатора без его выпайки на печатной плате является использование измерителя ESR или умного пинцета. Оба работают одинаково и подходят для использования. Но ESR-метр предпочтительнее для сквозных конденсаторов, а последний предпочтительнее для проверки SMD-конденсаторов.

В остальной части статьи я даю больше информации о том, что представляют собой упомянутые устройства и как они проверяют внутрисхемные конденсаторы.

Что такое ESR-метр?

Термин ESR означает эквивалентное последовательное сопротивление, измеренное в Омах, что означает, что измеритель ESR представляет собой устройство, используемое для определения эквивалентного последовательного сопротивления реального конденсатора без его выпаивания из цепи.

Это устройство не может измерять емкость и может использоваться только для проверки конденсатора.

У идеального конденсатора значение ESR равно нулю, но в реальности оно очень-очень меньше; близко к идеальному значению. Высокое значение ESR является первым признаком неисправности конденсатора.

Увеличение значения ESR увеличивает как падение напряжения внутри конденсатора, так и нагрев. Тепло, выделяемое в конденсаторах, происходит из-за резистивного нагрева, и это тепло вызывает утечку конденсатора.

Если вы не проверите электролитический конденсатор на значение ESR с помощью ESR-метра, вы не сможете определить, хороший это конденсатор или плохой.

Проверка неисправных конденсаторов в цепи с помощью измерителя ESR

Ниже приведены быстрые шаги для проверки любого конденсатора в цепи с помощью измерителя ESR.

• Сначала разрядите тестируемый конденсатор. Это настолько важно и важно, что если вы случайно забудете об этом шаге, вы можете в конечном итоге разрушить свой ESR-метр. Для дополнительной информации всегда разряжайте конденсатор перед измерением любого его параметра.
• Разрядка конденсатора может быть выполнена путем замыкания его ветвей любым доступным способом. Но не просто закорачивайте ножки проводом с низким сопротивлением, хорошей практикой является использование материала с высоким сопротивлением.
• Включите измеритель ESR и закорачивайте его провода, пока на его экране не появится нулевое значение. Если экран уже показывает 0 показаний, то нет необходимости закорачивать провода.
• Подсоедините красный провод измерителя ESR к положительному, а черный провод к отрицательному выводу проверяемого конденсатора.

• Обратите внимание на показания измерителя ESR.
• Сравните показания с таблицей на корпусе измерителя ESR. Если значение ESR находится в заданном диапазоне, конденсатор исправен и не нуждается в замене, если нет, то он неисправен и нуждается в замене.
• Если тело ESR не дает какой-либо таблицы, используйте таблицу данных конденсатора, чтобы прочитать его значение ESR.

В техническом описании каждого конденсатора указано его значение ESR при частоте 100 кГц и конкретное номинальное напряжение. Отклонение от этого значения помогает нам решить, нужно ли менять конденсатор или нет. Обычно ESR неисправного конденсатора увеличивается.

Кроме того, хороший конденсатор будет измерять почти как короткое замыкание, а все остальные части, подключенные параллельно с ним, окажут минимальное влияние на конечное измерение. Именно эта функция делает ESR-метр незаменимым инструментом для поиска и устранения неисправностей электронного оборудования.

Итак, если вы действительно хотите найти неисправные конденсаторы в своих устройствах и исправить их, вам потребуется приличный измеритель ESR. Вы можете найти хорошее ESR где угодно.

Просто найдите его.

Я рекомендую и люблю этот измеритель ESR, MESR-100 V2 (ссылка на продукт). Он дешевле и специально разработан для тестирования конденсаторов в цепи и измерения ESR внутри цепи. Вы также можете купить такой же счетчик на Amazon, MESR-100 (ссылка на Amazon).

Вы также можете проверить это Измеритель СОЭ (ссылка на Amazon). По сути, это комбинированный LCR-метр с высокой точностью. Единственная проблема, которую я вижу в этом счетчике, это ценовой диапазон. Это немного дорого для меня.

Умный пинцет

Обычно измеритель ESR может сделать всю работу за вас, но когда дело доходит до компонентов SMD, он не так удобен, как умный пинцет. Если вы решите использовать СОЭ, все будет в порядке, но, на мой взгляд, умный пинцет (ссылка на Amazon) — это забавный и замечательный инструмент для вашей лаборатории.

Настоящая проблема умных пинцетов в том, что они дорогие. В последний раз, когда я проверял, его цена была около 140 долларов. Но помимо того, что вы можете использовать его только для проверки конденсаторов, он также может быть вашим замечательным портативным измерителем LCR.

Все этапы измерения такие же, как описано выше для измерителя ESR.

Визуальное обнаружение неисправного конденсатора

Вместо использования измерителя ESR или пинцета мы также можем проверить конденсатор, не выпаивая его, путем общего осмотра.

Проглоченный электролитический конденсатор с верхней стороны, вы видите такой в ​​схеме; просто замените его, не тратя время на тестирование.

Значение емкости может быть в хорошем диапазоне значений, когда вы проверяете его вне цепи с помощью мультиметра или измерителя емкости, но все же это плохое значение.

Заключение

Вы просто не можете проверить неисправный конденсатор как внутри, так и снаружи платы с помощью измерителя емкости или мультиметра. Причина в том. они оба могут привести к ложным результатам.

Единственным решением для проверки конденсаторов без выпайки является измерение их эквивалентного последовательного сопротивления (ESR). Это значение измеряется ESR-метром.

Измеритель ESR подает переменный ток частотой 100 кГц на проверяемый конденсатор. Ток создает напряжение на конденсаторе, а затем с помощью некоторых математических вычислений ESR рассчитывается и отображается на экране.

После сравнения с графиком ESR вы получаете дрейф значения ESR, у вас плохой конденсатор.

Вот и все. Теперь, если такой читатель, как я, сначала прочитайте заключение. Вы прочитали это. Пора идти к началу. Но вы читатель, зашедший так далеко. Я надеюсь, что вам понравилось.

Спасибо и хорошо провести время.

Другие полезные сообщения

• 11 Лучший дешевый измеритель ESR (для легкого тестирования плохих конденсаторов 2022)
• Изучение электроники для начинающих – Простое пошаговое руководство Чтобы использовать мультиметр

  Автор: Джефф Суованен (и 3 других участника)

  • Избранное: 408
  • Завершений: 931

  Сложность

  Умеренная

  Шаги

  16

  Требуемое время

  6 минут

  Секции

  1

  • Как пользоваться мультиметром 16 шагов

  Флаги

  0

  • BackЭлектроника Навыки
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Править
  • Перевести
  • Встроить это руководство

  Введение

  • Цифровой мультиметр

    19,95 €

    Купить

  Детали не указаны.

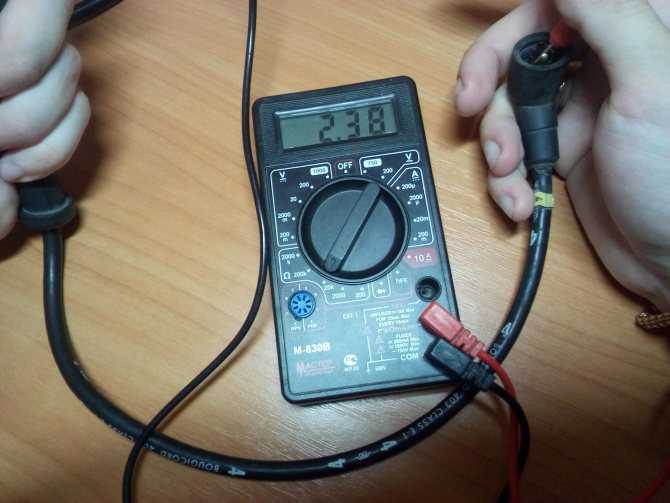

  1. • Тест на непрерывность показывает нам, связаны ли две вещи электрически: если что-то непрерывно , электрический ток может свободно течь от одного конца к другому.

     • Если непрерывности нет, значит где-то в цепи есть обрыв. Это может указывать на что угодно: от перегоревшего предохранителя или плохой пайки до неправильного подключения цепи.

     • Целостность — один из самых полезных тестов для ремонта электроники.

     Редактировать

  2. • org/HowToDirection»>

       Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

     • Вставьте черный щуп в порт COM мультиметра.

     • Вставьте красный щуп в порт VΩmA .

     Редактировать

  3. • Включите мультиметр и установите циферблат в режим непрерывности (обозначается значком в виде звуковой волны).

     • Не все мультиметры имеют специальный режим непрерывности. Если у вас нет, то все в порядке! Перейдите к шагу 6 , чтобы узнать об альтернативном способе выполнения проверки непрерывности.

     Редактировать

  4. • Мультиметр проверяет непрерывность цепи, посылая небольшой ток через один щуп и проверяя, принимает ли его другой щуп.

     • Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается значение, равное нулю (или близкое к нулю), и мультиметр издает звуковой сигнал . Преемственность!

     • Если тестовый ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый контур).

     Редактировать

  5. • Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

     • Как и прежде, если ваша цепь непрерывна, на экране отображается значение, равное нулю (или близкое к нулю), и мультиметр издает звуковой сигнал .

     • Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, то есть отсутствует путь для прохождения электрического тока от одного датчика к другому.

     • Непрерывность является ненаправленной, то есть не имеет значения, какой щуп куда идет. Но есть исключения — например, если в вашей цепи есть диод. Диод подобен одностороннему клапану для электричества, то есть он будет показывать непрерывность в одном направлении, но не в другом.

     Редактировать

  6. • Если ваш мультиметр не имеет специального режима проверки целостности цепи, вы все равно можете выполнить проверку целостности цепи.

     • Поверните циферблат на минимальное значение в режиме сопротивления.

     • Сопротивление измеряется в омах, обозначено символом Ом .

     Редактировать

  8. • В этом режиме мультиметр посылает небольшой ток через один щуп и измеряет то, что (если есть) получает другой щуп.

     • org/HowToDirection»>

       Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается нулевое значение (или близкое к нулю — в данном случае 0,8). Очень низкое сопротивление — это еще один способ сказать, что у нас есть непрерывность.

     • Если ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый контур).

     Редактировать

  9. • Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

     • Неважно, какой зонд куда идет; непрерывность является ненаправленной.

     • Как и прежде, если ваша цепь непрерывна, на экране отображается нулевое значение (или близкое к нулю).

     • Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, то есть отсутствует путь для прохождения электрического тока от одного датчика к другому.

     Редактировать

  11. • org/HowToDirection»>

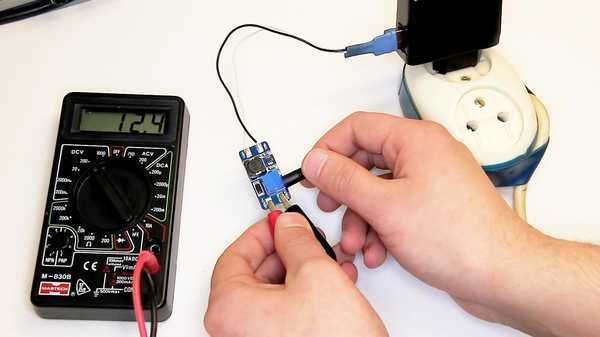

        Включите мультиметр и установите шкалу в режим постоянного напряжения (обозначается буквой V с прямой линией или символом ⎓).

      • Практически все бытовые электронные устройства работают от постоянного напряжения. Переменное напряжение — то, которое проходит по линиям к вашему дому — значительно более опасно и выходит за рамки этого руководства.

      • Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон для напряжения, которое вы собираетесь измерять.

      • org/HowToDirection»>

        Каждая настройка на циферблате указывает максимальное напряжение, которое она может измерить. Так, например, если вы планируете измерять больше 2 вольт, но меньше 20, используйте настройку 20 вольт.

      • Если вы не уверены, начните с самого высокого значения.

      Редактировать

  12. • Подсоедините красный щуп к положительной клемме, а черный щуп к отрицательной клемме.

      • Если диапазон был слишком большим, вы можете получить не очень точные показания. Здесь мультиметр показывает 9 вольт. Это нормально, но мы можем повернуть циферблат в более низкий диапазон, чтобы получить лучшее чтение.

      • Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.

      Редактировать

  14. • Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

      • Помните, что вы будете проверять сопротивление всей цепи. Если вы хотите протестировать отдельный компонент, например резистор, проверяйте его сам по себе, а не припаянный!

      • Вставьте черный щуп в порт COM мультиметра.

      • Вставьте красный щуп в порт VΩmA .

      Редактировать

  15. • Включите мультиметр и установите шкалу в режим сопротивления.

      • Сопротивление измеряется в омах и обозначается символом Ω .

      • Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон сопротивления, которое вы собираетесь измерять. Если вы не уверены, начните с самого высокого значения.

      Редактировать

  16. • Поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

      • org/HowToDirection»>

        Неважно, какой зонд куда идет; сопротивление ненаправленное.

      • Если показания мультиметра близки к нулю, диапазон слишком высок для правильного измерения. Поверните циферблат на более низкую настройку.

      • Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.

      • Другая возможность заключается в том, что цепь или компонент, который вы тестируете, не имеют непрерывности, то есть имеют бесконечное сопротивление. Непрерывная цепь всегда будет показывать 1 или OL при проверке сопротивления.

      Редактировать

  17. Редактировать

  Почти готово!

  Финишная черта

  Отменить: я не завершил это руководство.

  9Это руководство заполнили еще 31 человек.

  Автор

  с 3 другими участниками

  Значки: 48

  +45 дополнительных значков

  Команда

  Конденсаторы 101 — iFixit

  Вот немного сухой информации, просто чтобы помочь понять, что такое конденсатор и как он вообще работает. Конденсатор — это небольшой (чаще всего) электрический/электронный компонент на большинстве печатных плат, который может выполнять различные функции. Когда конденсатор помещается в цепь с активным током, электроны с отрицательной стороны накапливаются на ближайшей пластине. Отрицательный течет к положительному, поэтому отрицательный является активным выводом, хотя многие конденсаторы не поляризованы. Как только пластина больше не может их удерживать, они вытесняются через диэлектрик на другую пластину, тем самым вытесняя электроны обратно в цепь. Это называется разрядкой. Электрические компоненты очень чувствительны к перепадам напряжения, поэтому скачок напряжения может вывести из строя эти дорогие детали. Конденсаторы передают постоянное напряжение другим компонентам и, таким образом, обеспечивают стабильное питание. Переменный ток выпрямляется диодами, поэтому вместо переменного тока есть импульсы постоянного тока от нуля до пика. Когда конденсатор из линии питания подключен к земле, постоянный ток не будет проходить, но по мере того, как импульс заполняет конденсатор, он уменьшает протекающий ток и действующее напряжение. Пока напряжение питания падает до нуля, конденсатор начинает вытекать свое содержимое, это сгладит выходное напряжение и ток. Поэтому конденсатор помещается в компонент, что позволяет поглощать всплески и дополнять провалы, что, в свою очередь, поддерживает постоянную подачу питания на компонент.

  Существует множество различных типов конденсаторов. Они часто используются по-разному в схемах. Слишком знакомые круглые конденсаторы в виде жестяных банок обычно представляют собой электролитические конденсаторы. Изготавливаются из одного или двух листов металла, разделенных диэлектриком. Диэлектриком может быть воздух (простейший конденсатор) или другие непроводящие материалы. Металлические пластины из фольги, разделенные диэлектриком, затем сворачиваются, как фруктовый рулет, и помещаются в банку. Они отлично подходят для объемной фильтрации, но не очень эффективны на высоких частотах.

  Вот конденсатор, который некоторые еще помнят со времен старого радио. Это многосекционный консервный конденсатор. Этот конкретный конденсатор представляет собой счетверенный (4) секционный конденсатор. Все это означает, что в одной банке содержится четыре отдельных конденсатора с разными номиналами.

  Дисковые керамические конденсаторы идеально подходят для высоких частот, но не годятся для объемной фильтрации, поскольку керамические дисковые конденсаторы имеют большие размеры при более высоких значениях емкости. В цепях, где жизненно важно поддерживать стабильность источника напряжения, обычно параллельно с керамическим дисковым конденсатором используется большой электролитический конденсатор. Электролитический будет выполнять большую часть работы, в то время как маленький керамический дисковый конденсатор будет отфильтровывать высокие частоты, которые пропускает большой электролитический конденсатор.

  Затем идут танталовые конденсаторы. Они маленькие, но имеют большую емкость по отношению к их размеру, чем керамические дисковые конденсаторы. Они более дорогие, но находят широкое применение на печатных платах небольших электронных устройств.

  Несмотря на то, что старые бумажные конденсаторы неполярные, они имели черные полосы на одном конце. Черная полоса указывала, на каком конце бумажного конденсатора была металлическая фольга (которая действовала как экран). Конец с металлической фольгой был подключен к земле (или наименьшему напряжению). Основная цель экрана из фольги заключалась в том, чтобы продлить срок службы бумажного конденсатора.

  Вот тот, который нас, скорее всего, интересует больше всего, когда речь идет об iDevices. Они очень малы по сравнению с ранее перечисленными конденсаторами. Это крышки для устройств поверхностного монтажа (SMD). Несмотря на то, что они миниатюрны по размеру по сравнению с предыдущими конденсаторами, функция остается прежней. Одним из важных, помимо номиналов этих конденсаторов, является их «упаковка». Размер этих компонентов стандартизирован, т. е. упаковка 0201 — 0,6 мм x 0,3 мм (0,02 дюйма x 0,01 дюйма). Размер корпуса керамических SMD-конденсаторов такой же, как у SMD-резисторов. Это делает почти невозможным визуально определить, конденсатор это или резистор. Вот хорошее описание индивидуального размера на основе номеров пакетов.

  SMD на печатной плате

  Большие SMD

  Определение емкости конденсатора может быть выполнено несколькими способами. Номер один, конечно, маркировка на самом конденсаторе.

  Емкость этого конкретного конденсатора составляет 220 мкФ (микрофарад) с допуском 20%. Это означает, что она может быть где-то между 176 мкФ и 264 мкФ. Он имеет номинальное напряжение 160В. Расположение выводов показывает, что это радиальный конденсатор. Оба вывода выходят с одной стороны по сравнению с осевым расположением, когда один вывод выходит с любой стороны корпуса конденсатора. Также полоска со стрелкой сбоку конденсатора указывает на полярность, стрелки указывают на отрицательный контакт .

  Теперь главный вопрос, как проверить конденсатор на предмет замены.

  Для проверки конденсатора, когда он все еще установлен в цепи, потребуется измеритель ESR. Если конденсатор удален из цепи, то можно использовать мультиметр, настроенный как омметр, , но только для выполнения проверки по принципу «все или ничего» . Этот тест покажет только, полностью ли разряжен конденсатор или нет. Он , а не определит, в хорошем или плохом состоянии находится конденсатор. Чтобы определить, работает ли конденсатор с правильным значением (емкостью), потребуется тестер конденсатора. Конечно, это справедливо и для определения номинала неизвестного конденсатора.

  Счетчик, используемый для этой Wiki, самый дешевый из доступных в любом универмаге. Для этих тестов также рекомендуется использовать аналоговый мультиметр. Он покажет движение более наглядно, чем цифровой мультиметр, который отображает только быстро меняющиеся числа. Это должно позволить любому выполнить эти тесты, не тратя целое состояние на что-то вроде измерителя Fluke.

  Всегда разряжайте конденсатор перед его проверкой, если этого не сделать, это будет шокирующим сюрпризом. Очень маленькие конденсаторы можно разрядить, соединив оба провода отверткой. Лучший способ сделать это — разрядить конденсатор через нагрузку. В этом случае для этого подойдут кабели типа «крокодил» и резистор. Вот отличный сайт, показывающий, как сконструировать разгрузочные инструменты.

  Чтобы проверить конденсатор с помощью мультиметра, установите мультиметр на показания в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом. Прикоснитесь измерительными проводами к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному. Индикатор должен начинаться с нуля, а затем медленно двигаться к бесконечности. Это означает, что конденсатор находится в рабочем состоянии. Если счетчик остается на нуле, конденсатор не заряжается через батарею счетчика, что означает, что он не работает.

  Также совместим с крышками SMD. Тот же тест со стрелкой мультиметра, медленно движущейся в том же направлении.

  Еще один тест, который можно провести с конденсатором, — это тест напряжения. Мы знаем, что конденсаторы хранят разность потенциалов зарядов на своей пластине, то есть напряжения. Конденсатор имеет анод с положительным напряжением и катод с отрицательным напряжением. Один из способов проверить, работает ли конденсатор, — зарядить его напряжением, а затем считать напряжение на аноде и катоде. Для этого необходимо зарядить конденсатор напряжением, а на выводы конденсатора подать постоянное напряжение. В этом случае очень важна полярность. Если этот конденсатор имеет положительный и отрицательный выводы, это поляризованные конденсаторы (электролитические конденсаторы). Положительное напряжение пойдет на анод, а отрицательное на катод конденсатора. Не забудьте проверить маркировку на проверяемом конденсаторе. Затем подайте напряжение, которое должно быть меньше напряжения, на которое рассчитан конденсатор, на несколько секунд. В этом примере конденсатор на 160 В будет заряжаться током 9V постоянного тока на несколько секунд.

  После завершения зарядки отсоедините батарею от конденсатора. Используйте мультиметр и измерьте напряжение на выводах конденсатора. Напряжение должно быть около 9 вольт. Напряжение быстро разряжается до 0 В, потому что конденсатор разряжается через мультиметр. Если конденсатор не удерживает это напряжение, он неисправен и должен быть заменен.

  Проще всего конечно будет проверить конденсатор с помощью измерителя емкости. Вот осевой GPF FRAKO 1000 мкФ 40 В с допуском 5%. Проверить этот конденсатор с помощью измерителя емкости несложно. На этих конденсаторах плюсовой вывод помечен. Подсоедините положительный (красный) провод от мультиметра к нему, а отрицательный (черный) к противоположному. Этот конденсатор показывает 1038 мкФ, явно в пределах допуска.

  Проверка конденсатора SMD может быть затруднена громоздкими щупами. Можно либо припаять иглы к концам этих зондов, либо вложиться в какой-нибудь умный пинцет. Предпочтительным способом будет использование умного пинцета.

  Для некоторых конденсаторов не требуется никаких испытаний для определения неисправности. Если при визуальном осмотре конденсаторов обнаружены какие-либо признаки вздутия, их необходимо заменить. Это самая распространенная неисправность в блоках питания. При замене конденсатора крайне важно заменить его конденсатором того же или большего номинала. Никогда не субсидируйте конденсатор меньшей стоимости.

  Если конденсатор, подлежащий замене или проверке, не имеет маркировки, потребуется схема. На изображении ниже показано несколько символов для конденсаторов, которые используются на схеме.

  Этот отрывок из схемы iPhone показывает символ для конденсаторов, а также значения для этих конденсаторов.

  Эта Вики содержит лишь основные сведения о том, что нужно искать в конденсаторе, она никоим образом не является полной. Чтобы узнать больше о любом из распространенных электронных компонентов, существует множество хороших онлайн-курсов и офлайн-курсов.

  Eaton Electronics

  Maxwell

  Digikey

  Mouser

  Как проверить конденсатор?

  В этом уроке мы увидим, как проверить конденсатор и выяснить, работает ли конденсатор правильно или он неисправен. Конденсатор — это электронный/электрический компонент, который хранит энергию в виде электрического заряда. Конденсаторы часто используются в платах электроники или нескольких электрических приборах и выполняют множество функций.

  Краткое описание

  Зачем нужно проверять конденсатор?

  Когда конденсатор помещается в активную цепь (цепь с текущим активным током), в конденсаторе начинает накапливаться заряд (на одной из его пластин), и как только пластина конденсатора больше не может принимать заряд, это означает, что конденсатор полностью заряжен.

  Теперь, если цепь требует этого заряда (например, байпасный конденсатор), конденсатор отдает заряд обратно в цепь, и это продолжается до тех пор, пока заряд не будет полностью высвобожден или цепь не перестанет требовать. Эти действия называются зарядкой и разрядкой конденсатора.

  Конденсаторы можно разделить на электролитические и неэлектролитические. Как и все электрические и электронные компоненты, конденсатор также чувствителен к скачкам напряжения, и такие колебания напряжения могут необратимо повредить конденсаторы.

  Электролитические конденсаторы часто выходят из строя из-за того, что разряжают больший ток за короткий промежуток времени, или не могут удерживать заряд из-за высыхания с течением времени. С другой стороны, неэлектролитические конденсаторы выходят из строя из-за утечек.

  Существуют различные методы проверки работоспособности конденсатора. Давайте посмотрим на некоторые методы проверки конденсатора.

  ПРИМЕЧАНИЕ: Некоторые из упомянутых здесь методов могут быть не лучшими способами проверки конденсатора. Но мы включили эти методы только для того, чтобы уточнить возможности. Будь очень осторожен.

  Как разрядить конденсатор?

  Прежде чем продолжить и рассмотреть различные методы проверки конденсатора, давайте разберемся, как правильно разрядить конденсатор. Это очень важно, потому что конденсаторы могут удерживать заряд, даже если источник питания отключен. Если конденсатор не разряжен должным образом и если вы случайно коснетесь его выводов, он разрядится через ваше тело и вызовет поражение электрическим током.

  Есть несколько способов разрядить конденсатор. Будет специальное руководство о том, как разрядить конденсатор, но пока давайте очень кратко рассмотрим оба этих метода.

  Использование отвертки

  ПРЕДУПРЕЖДЕНИЕ: Этот метод не является предпочтительным (особенно если вы новичок), так как при разрядке будут образовываться искры, которые могут вызвать ожоги или другие повреждения. Используйте этот метод в крайнем случае.

  Если конденсатор находится в цепи (на печатной плате), то правильно выпаивайте его и следите за тем, чтобы не касаться выводов конденсатора. Теперь возьмите изолированную отвертку (с более длинной ручкой) и держите ее в одной руке. Возьмите конденсатор в другую руку и коснитесь металлической частью отвертки обоих выводов конденсатора.

  Вы увидите искры и услышите потрескивание, что указывает на электрический разряд. Повторите пару раз, чтобы убедиться, что конденсатор полностью разряжен.

  Использование разрядного резистора (разрядного резистора)

  Теперь мы увидим безопасный способ разрядить конденсатор. Этот метод часто используется в источниках питания и других подобных схемах, где резистор, известный как продувочный резистор, размещается параллельно выходному конденсатору, чтобы при отключении питания оставшийся заряд в конденсаторе разряжался через этот резистор. .

  Возьмите резистор большого номинала (обычно несколько кОм) с высокой номинальной мощностью (например, 5 Вт) и подключите его к клеммам конденсатора. Вместо прямого подключения вы можете использовать провода с зажимами типа «крокодил» на обоих концах. Конденсатор будет медленно разряжаться, и вы можете контролировать напряжение на клеммах конденсатора с помощью мультиметра.

  Существует простой в использовании «Калькулятор безопасного разряда конденсатора» от Digi-Key. Используйте этот инструмент в качестве отправной точки.

  Например, предположим, что у нас есть конденсатор емкостью 1000 мкФ, рассчитанный на 50 В, и мы хотим разрядить этот конденсатор до 1 В. При использовании резистора 1 кОм разрядка конденсатора займет почти 4 секунды. Кроме того, номинальная мощность резистора должна быть не менее 2,5 Вт.

  ПРИМЕЧАНИЕ. Резисторы большой мощности обычно дороже обычных резисторов (1/4 Вт или 1/2 Вт).

  Метод 1 Проверка конденсатора с помощью мультиметра с настройкой емкости

  Это один из самых простых, быстрых и точных способов проверки конденсатора. Для этого нам понадобится цифровой мультиметр с функцией измерения емкости. Большинство цифровых мультиметров среднего и высокого класса включают эту функцию.

  Измеритель емкости цифровых мультиметров часто отображает емкость конденсатора, но некоторые измерители отображают другие параметры, такие как ESR, утечка и т. д.

  • Чтобы проверить конденсатор с помощью цифрового мультиметра с измерителем емкости, можно последовал.
  • Отсоедините конденсатор от печатной платы и полностью разрядите его.
  • Если на корпусе видны номиналы конденсаторов, запишите их. Обычно емкость в фарадах (часто в микрофарадах) напечатана на корпусе вместе с номинальным напряжением.
  • В цифровом мультиметре установите ручку для измерения емкости.
  • Подсоедините щупы мультиметра к выводам конденсатора. В случае поляризованного конденсатора подсоедините красный щуп к положительной клемме конденсатора (как правило, более длинный провод), а черный щуп к отрицательной клемме (обычно сбоку имеется маркировка). В случае неполяризованного конденсатора подключите его любым способом, так как они не имеют полярности.
  • Теперь проверьте показания цифрового мультиметра. Если показания мультиметра ближе к реальным значениям (указанным на конденсаторе), то конденсатор можно считать исправным.
  • Если разница между фактическим значением и измеренным значением значительно велика (а иногда и равна нулю), то следует заменить конденсатор, так как он сдох.

  С помощью этого метода можно измерять емкости конденсаторов от нескольких нанофарад до нескольких сотен микрофарад.

  Метод 2 Проверка конденсатора с помощью мультиметра без настройки емкости

  Большинство бюджетных и дешевых цифровых мультиметров не имеют измерителя емкости или настроек емкости. Даже с помощью этих мультиметров мы можем проверить конденсатор.

  • Удалите конденсатор из схемы или платы и убедитесь, что он полностью разряжен.
  • Настройте мультиметр на измерение сопротивления, т. е. установите ручку в положение «Ом» или «Настройки сопротивления». Если имеется несколько диапазонов измерения сопротивления (на ручном мультиметре), выберите более высокий диапазон (часто от 20 кОм до 200 кОм).
  • Подсоедините щупы мультиметра к выводам конденсатора (красный к плюсу и черный к минусу в случае поляризованных конденсаторов).
  • Цифровой мультиметр покажет значение сопротивления на дисплее, а вскоре покажет сопротивление разомкнутой цепи (бесконечность). Запишите показания, которые отображались за этот короткий период.
  • Отсоедините конденсатор от мультиметра и повторите проверку несколько раз.
  • При каждой попытке проверки на дисплее должен отображаться одинаковый результат для исправного конденсатора.
  • Если при дальнейших проверках сопротивление не изменилось, конденсатор разряжен.

  Этот метод проверки конденсатора может быть неточным, но может отличить хорошие конденсаторы от плохих. Этот метод также не дает емкости конденсатора.

  Метод 3 Проверка конденсатора путем измерения постоянной времени

  Этот метод применим, только если известно значение емкости и если мы хотим проверить, исправен ли конденсатор или разряжен. В этом методе мы измеряем постоянную времени конденсатора и получаем емкость из измеренного времени. Если измеренная емкость и фактическая емкость одинаковы, то конденсатор исправен.

  ПРИМЕЧАНИЕ: Осциллограф будет лучшим инструментом для этого метода, чем мультиметр.

  Постоянная времени конденсатора — это время, необходимое конденсатору для зарядки до 63,2% приложенного напряжения при зарядке через известный резистор. Если C — емкость, R — известный резистор, то постоянная времени TC (или тау в греческом алфавите — τ) определяется как τ = RC.

  • Сначала убедитесь, что конденсатор отсоединен от платы и правильно разряжен.
  • Подключите известный резистор (обычно резистор 10 кОм) последовательно с конденсатором.
  • Замкните цепь, подключив источник питания известного напряжения.
  • Включите источник питания и измерьте время, необходимое для зарядки конденсатора до 63,2 % напряжения питания. Например, если напряжение питания составляет 12 В, то 63,2% от него составляет около 7,6 В.
  • Используя это время и сопротивление, измерьте емкость и сравните ее со значением, напечатанным на конденсаторе.
  • Если они одинаковы или почти равны, конденсатор исправен. Если разница огромна, нам нужно заменить конденсатор.

  Также можно рассчитать время разряда. В этом случае можно измерить время, необходимое конденсатору для разряда до 36,8% пикового напряжения.

  Метод 4 Проверка конденсатора с помощью простого вольтметра

  Все конденсаторы рассчитаны на максимальное напряжение, при котором они могут быть использованы. Для этого метода проверки конденсатора мы будем использовать номинальное напряжение конденсатора.

  • Извлеките конденсатор из платы или схемы и правильно разрядите его. При желании вы можете удалить из цепи только один вывод.
  • Найдите номинальное напряжение на конденсаторе. Обычно оно обозначается как 16 В, 25 В, 50 В и т. д. Это максимальное напряжение, которое может выдержать конденсатор.
  • Теперь подключите выводы конденсатора к источнику питания или аккумулятору, но напряжение должно быть меньше максимально допустимого. Например, для конденсатора с максимальным номинальным напряжением 16 В можно использовать батарею на 9 В.
  • Если у вас настольный блок питания, то можно выставить напряжение меньше номинального напряжения конденсатора.
  • Зарядите конденсатор на короткое время, скажем, 4–5 секунд, и отключите питание.
  • Установите на цифровом мультиметре настройки вольтметра постоянного тока и измерьте напряжение на конденсаторе. Подсоедините соответствующие клеммы вольтметра и конденсатора.
  • Начальное значение напряжения на мультиметре должно быть близко к напряжению питания исправного конденсатора. Если разница большая, то конденсатор неисправен.

  Необходимо учитывать только начальное показание мультиметра, так как значение будет медленно падать. Это нормально.


  Метод 5 Проверка конденсатора с помощью аналогового мультиметра (AVO Meter)

  Аналоговые мультиметры, как и цифровые мультиметры, могут измерять различные величины, такие как ток (A), напряжение (V) и сопротивление (O). Чтобы протестировать конденсатор с помощью аналогового мультиметра, мы собираемся использовать его функции омметра.

  •  Как обычно, отключите конденсатор и разрядите его. Вы можете разрядить конденсатор, просто закоротив провода (очень опасно — будьте осторожны), но самый простой способ — использовать нагрузку, такую ​​как резистор высокой мощности или светодиод.
  • Переведите аналоговый мультиметр в положение «Омметр» и, если имеется несколько диапазонов, выберите более высокий диапазон.
  • Подсоедините выводы конденсатора к щупам мультиметра и наблюдайте за показаниями мультиметра.
  • У хорошего конденсатора сопротивление вначале будет низким и будет постепенно увеличиваться.
  • Если сопротивление все время низкое, конденсатор закорочен, и его необходимо заменить.
  • Если стрелка не движется или сопротивление всегда показывает более высокое значение, конденсатор является открытым конденсатором.

  Это испытание может применяться как к конденсаторам для сквозного, так и для поверхностного монтажа.

  Метод 6 Замыкание выводов конденсатора (Традиционный метод – только для профессионалов)

  Описанный здесь метод является одним из старейших методов проверки конденсатора и проверки исправности конденсатора.

  Предупреждение: Этот метод очень опасен и предназначен только для профессионалов. Его следует использовать как последний вариант для проверки конденсатора.

  Безопасность: Метод описан для источника питания 230 В переменного тока. Но из соображений безопасности можно использовать источник постоянного тока 24 В. Даже при 230 В переменного тока нам необходимо использовать последовательный резистор (с высокой номинальной мощностью), чтобы ограничить ток.

  • Проверяемый конденсатор должен быть отсоединен от цепи и должным образом разряжен.
  • Подсоедините выводы конденсатора к клемме питания. Для 230 В переменного тока должны использоваться только неполяризованные конденсаторы. Для 24 В постоянного тока можно использовать как полярные, так и неполярные конденсаторы, но с правильным подключением для полярных конденсаторов.
  • Включите источник питания на очень короткое время (обычно от 1 до 5 секунд), а затем выключите его. Отсоедините выводы конденсатора от источника питания.
  • Замкните выводы конденсатора с помощью металлического контакта. Убедитесь, что вы правильно изолированы.
  • Искра от конденсатора может быть использована для определения состояния конденсатора. Если искра большая и сильная, то конденсатор исправен.
  • Если искра маленькая и слабая, нужно заменить конденсатор.

  Этот метод можно использовать для конденсаторов меньшей емкости. Этот метод может только определить, может ли конденсатор удерживать заряд или нет.

  Заключение

  Полное руководство для начинающих по различным способам проверки конденсатора. Узнайте, как проверить конденсатор, как правильно разрядить конденсатор перед тестированием, какие методы безопасны для использования новичками.

  Saw Bench Synth DIY Manual – Tasty Chips Electronics

  [dkpdf-button]

  Необходимые условия

  • Паяльник (ничего особенного, подойдет любой дешевый утюг)
  • Олово для пайки
  • Провод Dupont (для подключения разъемов для монтажа на панели)
  • Бокорезы для отрезания всех ножек припаянных компонентов
  • Фитиль или присоска для припоя на случай завинчивания
  • Отвертка Philips (для винтов M3)
  • Мультиметр для измерения номиналов резисторов и конденсаторов, проверки соединений и коротких замыканий
  • Дополнительно: осциллограф для проверки наличия цифровых (MIDI/часы/ШИМ) и аналоговых сигналов (CV, аудио)

  Учебники по основам пайки:

  Как паять

  Руководство по паяльным инструментам Adafruit

  И есть множество других. Вероятно, лучше изучить их, прежде чем продолжить. Два наложены друг на друга (цифровой поверх аналогового). Аналоговый сигнал отвечает за регулировку мощности и тракт прохождения сигнала (VCO->VCF->VCA), а цифровой отвечает за все элементы управления. Наконец, есть внешние интерфейсы, такие как питание постоянного тока, MIDI и аудиовыход, которые будут установлены на задней панели корпуса.

  Вот как мы действуем в руководстве «Сделай сам»:

  1. Пайка цифровой печатной платы.
  2. Пайка аналоговых печатных плат.
  3. Электрический тест.
  4. Собираем все вместе (включая сборку корпуса).

  Сначала мы рассмотрим цифровой (1), потому что это достаточно просто. Аналог (2) включает в себя те же методы, но требует больше работы. Так что это на втором месте. Наконец (3) как сделать бутерброд и поместить все это в оболочку.

  Компоненты, содержащиеся в комплекте электроники (также известном как «голый набор»)

  Просто краткий, но точный обзор. Подробнее о том, как компоненты выглядят или что они делают, см. далее в этом руководстве.

  • 1 упаковка конденсаторов (керамические, коробчатые, элко)
    • 22p керамика 2x
    • 100n керамика 11x
    • 100n заглушка 3x
    • 220n керамика 1x
    • Керамика 330n 2x
    • 330n крышка коробки 4x
    • 1U керамика 4x
    • 1U элко 1x
    • 10U элко 1x
  • 1 пакет металлопленочных резисторов (1%) и диодов
    • 1n4148 диод 10x
    • 1n4004 диод 1x
    • 100R 3x
    • 220R 1x
    • 470R 2x
    • 3k 1x
    • 3k9 1x
    • 10к 13х
    • 12к 9х
    • 22k 2x
    • 33к 7х
    • 100k 7x
    • 150 тыс. 1x
    • 220k 5x
    • 1M 2x
  • 1 пакет со светодиодами, переключателями и кнопками
    • Прозрачный синий светодиод 3 мм, 1500 мкд 8x
    • Кнопка HIGHLYWELL KS01 B СИНЯЯ 2x
    • Тумблер TSSM1022A1 2x
  • 1 пакет с потенциометрами
    • Потенциометр шириной 9 мм, вал D 6 мм, высотой 25 мм, 10 кОм, линейный: Bourns PTV09A-4025FB103 6x
  • 1 упаковка ручек потенциометра
    • Сифам 3/03/DR110-006/237/233 6x
  • 1 кусок токопроводящего пенопласта с микросхемами и гнездами для них
    • LT1013DP 4x
    • 6N137 1x
    • 74HC595 1x
    • LM13700 1x
    • Atmega 328P (прошил прошивкой!) 1x
    • 8-контактный разъем DIP 5x
    • 16-контактный разъем DIP 2x
    • 28-контактный разъем DIP 1x
  • 1 пакет разъемов, транзисторов, предохранителей и регулятора мощности
    • 6-контактная вилка 4x
    • 6-контактный гнездовой разъем 4x
    • 2-контактный штекер 90 градусов, Molex MX-7395-02B 3x
    • 7805 регулятор 1x
    • 2n3904 транзистор 3x
    • 2n3906 транзистор 3х
    • Кристалл 16 МГц 1x
    • Предохранитель SMD 500 мА — slo-blo + держатель предохранителя (Littelfuse 0154. 500DRT) 1x
  • соединители для монтажа на панели
    • Внутренняя резьба DIN-5 1x
    • Гнездо 6,35 мм 1x
    • Гнездо 2,1 мм 1x
  • 1 цифровая плата
  • 1 аналоговая плата Rev 0 (без маркировки) или A

  Полезно: подробная графическая таблица всех компонентов:

  componenten-table

  Полезно: фотографии всех компонентов. Распечатайте их и наложите компоненты, чтобы проверить, все ли они на месте!

  Фотография всех компонентов комплекта, кроме диодов и резисторов (Примечание: корпуса светодиодов и заглушки только в полном комплекте). Фотография всех диодов, резисторов, гаек и болтов (гайки и болты только в полном комплекте)

  Цифровая плата

  Цифровая плата это большая доска. В нем находится микроконтроллер, все светодиоды, кнопки, переключатели и потенциометры. Он также имеет 2 входа MIDI для внешнего подключения.

  Резисторы (1%, металлическая пленка) :
  220R 1x
  3K9 1x
  10K 4x
  12K 8x
  1M 1x

  Potentiometers :
  B10k 6x

  Knobs
  Sifam 3/03/DR110-006/237/233 6x

  Diodes :
  1n4148 1x
  3mm LED’s clear blue, 1500 mcd 8x
  Светодиодные проставки (внешний размер = 4 мм, высота = 10 мм) 8x
  Светодиодные держатели, RTM3010-NI 8X (только обсадка)

  Конденсаторы :
  22 PF 2x
  100 NF 6x
  220 NF 1X

  902

  8 100 NF 6x
  220 NF 1X

  8. 10088 . 888 888. . 888. . :
  кнопка HIGHLYWELL KS01 B СИНЯЯ 2x
  toggle switch TSSM1022A1 2x

  crystal :
  16 MHz 1x

  IC’s :
  6N137 DIP 1x
  Atmel328p DIP 1x
  74HC595 DIP 1x

  headers :
  6-pin male 4x
  2-pin male 1x

  Давайте сделаем это!
  Обычно печатная плата припаивается снизу вверх. Почему? Потому что иначе заблокируешь паяльник всеми этими высокими компонентами, болван! Может быть, вам нравится запах горящего пластика? В противном случае просто читайте дальше. 😉

  Диоды

  Диоды

  Вы начнете с самых нижних компонентов: диодов 1N4148. Это маленькие стеклянные штучки длиной 3 мм, самые маленькие компоненты в наборе. На цифровой доске их только 1.

  ВНИМАНИЕ: диоды ПОЛЯРИЗОВАНЫ! Они будут работать только в том случае, если вы разместите их в правильном направлении. Их перестановка приведет к неработающей печатной плате.

  Как их паять? Вот план пайки диодов и резисторов из 6 шагов:

  1. Сложите ножки диода как можно ближе к стеклу, пока не получится буква «n».
  2. Вставьте две ножки в отверстия. Обратите внимание на направление! Полоса на трафаретной печати печатной платы должна совпадать с полосой на компоненте! Если вы не сделаете это правильно, печатная плата не будет работать.
  3. Полностью опустите компонент.
  4. Сложите ножки на нижней стороне печатной платы.
  5. Припаяйте места, где ножки входят в отверстия на печатной плате.
  6. Отрежьте ноги. Сделайте это, закройте печатную плату, но не переусердствуйте, вы можете отломить олово.
  Диод сложен в виде буквы «n». Диод вставлен в нужное место. Полоска на шелкографии и на диоде совмещены. Вставленный диод виден снизу печатной платы. Ножки сгибаются так, чтобы он оставался на месте. Диод припаивается.



  У припаянного диода обрезаются ножки.

  Разъемы
  Это 4 6-контактных и 1 2-контактный штекер (в более новых комплектах это белая версия под углом 90 градусов, а не прямая!).

  Штекерные разъемы, 2-контактные и 6-контактные.

  Штекерные разъемы можно просто вставить в отверстия печатной платы, и когда вы уложите печатную плату со вставленным разъемом, она останется там. Самая длинная сторона должна выступать из нижней стороны. Пластик также должен быть внизу. Таким образом, пайка должна быть сделана на верхней верхней стороне. Так как разъем застрял в печатной плате, просто продолжайте и припаяйте все контакты подряд. Вы закончили с заголовками.

  Припаяйте штыревой разъем к верхней стороне платы.

  Резисторы
  Следующий шаг — резисторы. Резисторы имеют длину около 6 мм и несколько выше диода. Резисторы не поляризованы, поэтому вам не нужно беспокоиться о направлении. Резисторы имеют цветовую маркировку. Это означает, что вы можете прочитать их значение, интерпретируя цветные полосы, напечатанные на них.

  Цветовые коды резисторов

  Обратите внимание, что вы также можете измерить сопротивление резистора с помощью мультиметра, что важно для дальтоников, но также полезно для людей с нормальным зрением.

  Забудьте о коричневом наверху. Это слишком неточно для нас. Посмотрите на синий, с 5 полосами. Эти щенки имеют допуск 1%. Это означает, что максимальное сопротивление резистора 100 Ом может составлять от 99 до 101 Ом. Достаточно хорошо.

  Глядя на список резисторов:
  220R 1x
  3K9 1x
  10K 4x
  12K 8x
  1M 1x

  Вы можете видеть, что они сгруппированы и отсортированы по значению. Припаяйте каждую группу, как указано в 6-этапном плане выше. Посмотрите на фотографии ниже для позиций.

  Диод 220 Ом на цифровой плате Резистор 3k9 на цифровой плате Резистор 10k на цифровой плате Резистор 12k на цифровой плате Резистор 1 мегаом на цифровой плате

  Кристалл

  Кристалл 16 МГц

  Кристалл находится слева от Atmega. Припаяйте его так же, как любой компонент с двумя ножками. Используйте план из 6 шагов.

  Резонатор 16 МГц на цифровой плате

  Гнезда ИС

  Гнездо DIP16 (слева) и гнездо DIP8 (справа)

  1x DIP8 (для 6N137): OK1
  1x DIP16 (для 74HC595): SHIFT_REGISTER_
  1x DIP28 (для Atmel328p): U1

  Вот план пайки этих щенков из 4 шагов:

  1. Поместите разъем на контакты, где он должен быть. Например, IC1 имеет DIP8. Здесь важно направление. Расположите розетку над рисунком шелкографии, выровняв небольшой зазор.
  2. Нажмите на гнездо. Или, в большинстве случаев, просто позвольте ему скользнуть внутрь. Гравитация сделает все остальное.
  3. Согните крайние внешние штифты гнезда, чтобы закрепить гнездо. Например, верхний левый штырь и нижний правый штырь.
  4. Припаяйте все контакты в нижней части печатной платы.
  Шаг 1: Совместите гнездо с трафаретной печатью так, чтобы зазоры перекрывались. Шаг 3: Большинство внешних контактов гнезда согнуты, чтобы оно оставалось на месте.

  Лучше всего сначала выполнить шаги с 1 по 3 для всех сокетов, а затем совместно выполнить 4. Это ускорит процесс.

  Гнезда ИС на цифровой плате

  Конденсаторы

  Керамический конденсатор, «105» = 1 мкФ

  Это конденсаторы, которые имеют относительно низкий форм-фактор: чуть выше, чем сокеты. Высокие конденсаторы (черные цилиндры) — это специальные, называемые электролитическими конденсаторами (или элко). Они появятся позже.

  Начнем с керамического диска 100n шт. На них написано «104». Вы можете использовать 6-шаговый план, такой же, как и для резисторов.

  Керамические конденсаторы емкостью 100 нФ на цифровой плате

  Далее следуют керамические конденсаторы 220n droplet (обозначены «224») и 22p (обозначены «22»). Еще раз используйте план из 6 шагов.

  Конденсаторы 22 пФ на цифровой плате Конденсаторы 220 нФ на цифровой плате

  Кнопки :

  Кнопка HIGHLYWELL KS01 B

  Их следует вставлять в печатную плату белой стороной вдоль печатной платы. Звучит немного сложно? Вот фото:

  Кнопка на месте. Следите за тем, чтобы белая часть указывала в правильном направлении.

  Если кнопка имеет неправильную ориентацию (повернута на 90 или -90 градусов), то она не будет работать! Будь осторожен! Кнопки обозначены «S1» и «S2», и их должно быть достаточно легко найти на печатной плате.

  Кнопки HIGHLYWELL KS01 на цифровой панели

  Переключатели :

  Переключатель TSSM1022A1

  Они симметричны и могут быть размещены как угодно. Они обозначены S3 и S4 и их легко найти на печатной плате. Некоторые вещи, которые следует иметь в виду: вы хотите закрепить их во время пайки (клейкая лента? ;)). Что еще более важно: контактные площадки довольно большие и приглашают вас нанести на них большой кусок припоя. К сожалению, они также очень близки друг к другу, так что будьте осторожны! Не используйте слишком много олова!

  TSSM1022A1 Переключатели на цифровой плате

  Светодиоды и прокладки :
  Прежде всего: светодиоды входят в комплект электроники, прокладки входят в состав корпуса. Мы ожидаем, что любители «сделай сам» сами починят свой корпус и, возможно, свои собственные корпуса для светодиодов. То, что здесь объясняется, предназначено для использования с полным комплектом, включая корпус!

  В любом случае, это самая сложная часть цифровой доски! Светодиоды поляризованы. Длинная ножка +, короткая -. Длинный должен войти в отверстие со следом. Смотрите фотографии. Кроме того, распорка должна быть тонкой стороной вверх, широкой стороной вниз.

  Ориентация светодиода: длинный контакт (+) входит в отверстие с дорожкой платы!

  При размещении на печатной плате, даже если вы не видите выводы, вы все равно можете определить ориентацию, заглянув внутрь светодиода.

  Распорка со светодиодом. Обратите внимание на зазор внутри светодиодных точек справа, когда + нога правильная. Проставка со светодиодом вставлена. ВНИМАНИЕ, что тонкая сторона вверху, а широкая внизу!! В противном случае он не поместится в корпус светодиода на передней панели!

  7 из 8 светодиодов ориентированы плюсовой ножкой вправо. только светодиод LFO (изолированный слева) работает наоборот. Еще раз, это важно!!

  Цифровая плата со всеми светодиодами.

  Потенциометры
  Потенциометры почти тривиальны: есть только один тип и только один способ их установки. Просто нажмите на них. Вы должны почувствовать, как они «защелкиваются» в печатной плате. Сейчас они уже застряли на месте. Когда все 6 будут внутри, просто переверните плату и припаяйте их.

  И, наконец,
  Вот и все.. просто вставьте все микросхемы.. (с правильной ориентацией: обратите внимание на стороны пробелов и точек) и все 🙂

  Цифровая плата со всеми установленными микросхемами. Обратите внимание на стороны пробелов и точек.

  Аналоговая плата

  Аналоговая плата представляет собой маленькую плату. В нем находятся все аналоговые блоки: VCO, VCA, VCF и регулирование мощности. Аналоговая плата зажата под цифровой платой, от которой она получает управляющие напряжения. Сэндвич выполняется с помощью 6-контактных разъемов. Внешние соединения представляют собой два 2-контактных штекерных разъема: питание и аудиовыход.

  ВНИМАНИЕ:
  Существует две версии аналоговой печатной платы: 0 и A. Версия A — это текущая версия, отправляемая по состоянию на октябрь 2016 года. Она отмечена на шелкографии печатных плат. Разницы в производительности нет. Разница лишь в том, что мы добавили защитный диод и предохранитель. Это защитит схему от случайного изменения полярности!

  Компоненты

  Изображения см. ниже.

  Resistors (1%, metal film) :
  100R 3x
  470R 2x
  3k 1x
  10k 9x
  12k 1x
  22k 2x
  33k 7x
  100k 7x
  150k 1x
  220k 5x
  1M 1x

  Diodes :
  1n4148 9x
  1n4004 1x

  Transistors:
  2n3906 3x
  2n3904 3x

  Capacitors :

  ceramic:
  100n 5x
  330n 2x
  1U 4x

  Полиэфирная пленка:
  100n 3x
  330n 4x

  ELCO:
  1 UF, Yageo SS050M1R00-0407 1x
  10 UF, Yageo SS050M0010-0407 1x

  Fuse Frase:
  88888 80028 80028 80028 80028 80028. holder (Littelfuse 0154.500DRT) 1x

  IC’s:
  LM13700 1x
  LT1013 4x
  7805 TO220 1x

  IC sockets :
  DIP8 4x
  DIP16 1x

  headers :
  female 6pin 4x
  90 degree male 2pin Molex MX-7395-02B 2x

  Давайте сделаем это!
  Обычно печатная плата припаивается снизу вверх. Почему? Потому что иначе заблокируешь паяльник всеми этими высокими компонентами, болван! Может быть, вам нравится запах горящего пластика? В противном случае просто читайте дальше. 😉

  Диоды

  Диоды

  Вы начнете с самых нижних компонентов: диодов 1N4148. Это маленькие стеклянные штучки длиной 3 мм, самые маленькие компоненты в наборе. На аналоговой плате их 9. 8 из них в ВКФ, в одной большой колонке. Оставшийся находится в VCO.

  ВНИМАНИЕ: диоды ПОЛЯРИЗАЦИОННЫЕ! Они будут работать только в том случае, если вы разместите их в правильном направлении. Их перестановка приведет к неработающей печатной плате.

  Как их паять? Вот план пайки диодов и резисторов из 6 шагов:

  1. Сложите ножки диода как можно ближе к стеклу, пока не получится буква «n».
  2. Вставьте две ножки в отверстия. Обратите внимание на направление! Полоса на трафаретной печати печатной платы должна совпадать с полосой на компоненте! Если вы не сделаете это правильно, печатная плата не будет работать.
  3. Полностью опустите компонент.
  4. Сложите ножки на нижней стороне печатной платы.
  5. Припаяйте места, где ножки входят в отверстия на печатной плате.
  6. Отрежьте ноги. Сделайте это, закройте печатную плату, но не переусердствуйте, вы можете отломить олово.

  Вероятно, лучше выполнить шаги с 1 по 5 для всех диодов и только потом переходить к 6. Это экономит время.

  Расположение диодов на аналоговой плате.

  Резисторы

  Следующий шаг — резисторы. Резисторы имеют длину около 6 мм и несколько выше диода. Резисторы не поляризованы, поэтому вам не нужно беспокоиться о направлении. Резисторы имеют цветовую маркировку. Это означает, что вы можете прочитать их значение, интерпретируя цветные полосы, напечатанные на них.

  Цветовые коды резисторов

  Обратите внимание, что вы также можете измерить сопротивление резистора с помощью мультиметра, что важно для дальтоников, но также полезно для людей с нормальным зрением.

  Забудьте о коричневом наверху. Это слишком неточно для нас. Посмотрите на синий, с 5 полосами. Эти щенки имеют допуск 1%. Это означает, что максимальное сопротивление резистора 100 Ом может составлять от 99 до 101 Ом. Достаточно хорошо.

  Глядя на список резисторов:
  100R 3x
  470R 2x
  10k 9x
  12k 1x
  22k 2x
  33k 7x
  100k 7x
  150k 1x
  220k 5x
  1M 1x

  Вы можете видеть, что они сгруппированы и отсортированы по значению. Припаяйте каждую группу, как указано в 6-этапном плане выше. Посмотрите на фотографии ниже для позиций.

  Положения резисторов 100 Ом на аналоговой печатной плате. Положения резисторов 470 Ом на аналоговой печатной плате. Положения резисторов 10 кОм на аналоговой печатной плате. Положение резистора 12 кОм на аналоговой печатной плате. аналоговая печатная плата. Положения резисторов 33k на аналоговой печатной плате. Положения резисторов 100k на аналоговой печатной плате. Положение резистора 150k на аналоговой печатной плате. аналоговая печатная плата.

  Разъемы IC

  Разъем DIP16 (слева) и разъем DIP8 (справа)

  1x DIP16 (для LM13700): IC5
  4x DIP8 (для LT1013): IC1, IC2, IC4, VCFIC

  План пайки из 4 шагов эти щенки:

  1. Поместите розетку на контакты, где она должна быть. Например, IC1 имеет DIP8. Здесь важно направление. Расположите розетку над рисунком шелкографии, выровняв небольшой зазор.
  2. Нажмите на гнездо. Или, в большинстве случаев, просто позвольте ему скользнуть внутрь. Гравитация сделает все остальное.
  3. Согните крайние внешние штифты гнезда, чтобы закрепить гнездо. Например, верхний левый штырь и нижний правый штырь.
  4. Припаяйте все контакты в нижней части печатной платы.
  Шаг 1: Совместите гнездо с трафаретной печатью так, чтобы зазоры перекрывались. Шаг 3: Большинство внешних контактов гнезда согнуты, чтобы оно оставалось на месте.

  Лучше всего сначала выполнить шаги с 1 по 3 для всех сокетов, а затем совместно выполнить 4. Это ускорит процесс.

  Расположение гнезд IC на аналоговой печатной плате.

  Керамические конденсаторы

  Керамический конденсатор, «105» = 1 мкФ

  Это конденсаторы с относительно низким форм-фактором: чуть выше, чем сокеты. Высокие конденсаторы (черные цилиндры) — это специальные, называемые электролитическими конденсаторами (или элко). Они появятся позже.

  100n 5x
  330n 2x
  1u 4x

  Начнем с керамических дисков 100n с маркировкой «104». Они используются для предотвращения шума и пиков на микросхемах. TODO: изображение компонента Вы можете использовать план из 6 шагов, такой же, как и для резисторов.

  Далее следуют каплевидные конденсаторы 330n и керамические конденсаторы 1u. TODO: компонент Piccy. Еще раз используйте план из 6 шагов. На них написано значение: «105» означает 1 мкФ, «334» означает 330 нФ.

  Расположение керамических заглушек 100 нФ на аналоговой печатной плате.
  Расположение керамических колпачков 1 мкФ на аналоговой печатной плате.

  Транзисторы

  Транзисторы: 3904 (левый) и 3906 (правый)

  Это трехногие черные штучки. Мы используем здесь типы «3904» и «3906», что также написано на них. Но надпись довольно мелкая, и, поскольку три цифры одинаковы, иногда приходится прищуривать глаза или устанавливать лучшее освещение, чтобы различить их. Это важно, схема не будет работать, если поменять местами два типа. Также имейте в виду, что транзисторы должны быть выровнены, как на шелкографии. Круглая и плоская стороны должны совпадать. Вероятно, лучше сначала припаять один вид, а затем припаять другой. 3904 используется в VCF 3 раза, а 3 3906 используется в VCO дважды и один раз в VCF.

  Положение транзисторов 2n3904 на аналоговой плате. Положение транзисторов 2n3906 на аналоговой плате.

  Конденсаторы из полиэфирной пленки

  Теперь колпачки из полиэфирной пленки.

  Конденсаторы из полиэфирной пленки («коробочки»). Предупреждение: левая крышка красного цвета, а не кремово-белая, как в комплекте, может повредить велосипед.

  100n 3x
  330n 4x

  Это конденсаторы, на которые не так легко влияет температура, поэтому они идеально подходят для VCO и VCF. Они имеют форму плоской коробки. 4x 330n и 2x 100n идут в VCF. Они представлены в двух столбцах. 1x 100n идет в VCO.

  Расположение заглушек 100n на аналоговой печатной плате. Положение заглушек 330n на аналоговой печатной плате.

  Триммер (горшок триммера)

  Потенциометр триммера использовался в конструкции прототипа, он все еще может быть полезен при модификации пилорамы, но в новых прошивках он не нужен. Резистор номиналом 3 кОм (или 2 кОм, или 3 кОм) можно поместить между клеммами 1 и 2 (проверьте шелкографию: это клеммы, расположенные дальше всего от рисунка винта).

  Резистор 2к7 между выводами 1,2 подстроечного резистора.

  Elco (электролитические конденсаторы)

  Elco

  Их всего два, и они являются частью регулирования мощности. Обратите внимание, что они ПОЛЯРИЗОВАННЫЕ! Перепутывание проводов приведет к разрушению elco! Верхняя часть элко начнет вздуваться, что является признаком того, что она испорчена! Отрицательный вывод короче положительного, а также отрицательная сторона обозначена на цилиндре белой полосой. В комплекте идут специальные низкопрофильные элко. Есть много видов, которые не помещаются в бутерброд!! Остерегайтесь покупателя DIY!

  Низкопрофильный элко припаян к аналоговой плате. Обратите внимание на белую полосу, обозначающую отрицательную ногу.

  Микросхемы

  7805: Регулятор 5 В

  Здесь нужно припаять только 7805, остальные микросхемы просто вставляются в свои гнезда. 7805 расположен в нижней левой части печатной платы. Это регулирует входное напряжение постоянного тока (9 В .. 12 В) до стабильного уровня 5 В. Это большая трехногая вещь. Эта вещь поляризована, но шелкография очень четко показывает, какими должны быть задняя и передняя части. Этот компонент можно припаять сверху. Когда вы закончите, обрежьте лишние выводы и согните 7805 обратно к краю платы.

  Регулятор 7805 припаян и согнут. Версия 0. Установка регулятора 7805, версия A

  Вставьте микросхемы IC1, IC2, IC4, IC5 и ICVCF в соответствующие гнезда IC. Позаботьтесь об ориентации. Для LM13700: небольшой зазор на шелкографии должен совпадать с зазором на микросхеме. Для LT1013: точка на микросхеме должна быть со стороны зазора шелкографии. Опять же, здесь важна ориентация. Переверните его, и микросхемы могут загореться!!

  ВНИМАНИЕ:
  Следующие шаги необходимы только в том случае, если у вас есть версия A Analog Board. Вы можете проверить это на шелкографии или найти две контактные площадки SMD на нижней стороне печатной платы

  Предохранитель




  Аналоговая плата, версия A, нижняя сторона

  В новой версии мы добавили предохранитель для защиты платы. Он установлен на нижней стороне печатной платы. Как вы можете видеть на картинке выше, предохранитель находится на больших блестящих площадках SMD под регулятором 7805.

  Аналоговый предохранитель Rev A

  Защитный диод
  Помимо предохранителя мы добавили защитный диод 1n4004. Он идет на компонентной стороне печатной платы. Это ПОЛЯРИЗОВАННЫЙ компонент, поэтому следите за маркировкой на шелкографии. При случайном изменении полярности ток будет течь через диод, размыкающий предохранитель.


  Защитный диод 1n4004

  Разъемы

  Штабелируемый разъем

  Имеются 4 6-контактных штекерных разъема. Просто поместите один через отверстия, не сгибайте контакты, держите его нажатым и припаяйте первый контакт. Вы также можете перевернуть доску с заголовком на месте. Тогда у вас будут свободны обе руки. 😉 Припаяйте контакты. Повторите для остальных 3.

  Имеются два 2-контактных штекерных разъема для входа питания (обозначены «JP1» / «POWER») и аудиовыхода (обозначены «OUTPUT»).

  Molex MX-7395-02B 2-контактные вилки

  Вставьте вилки под углом 90 градусов. Самая длинная сторона должна выступать из нижней стороны. Вы можете использовать ленту, чтобы держать их там. Или вы можете использовать свои руки, если вы просто немного более сговорчивы. Затем просто припаяйте все контакты, и все готово.

  Собранная аналоговая печатная плата с микросхемами, обратите внимание на ориентацию точек.

  С аналоговой платой покончено! Множество различных типов компонентов, но все закончилось хорошо, не так ли?

  Нижняя сторона готовой аналоговой платы. Обратите внимание на специальный 90-градусные контактные разъемы для питания (сбоку) и выхода (сверху). Готовая аналоговая плата. Если вы все сделали правильно, то должно получиться примерно так.

  Собираем все вместе

  Разъемы для монтажа на панель
  Гнездо питания постоянного тока 2,1 мм, проводное 1x
  Гнездо DIN-5, проводное 1x
  Гнездо 6,35 мм (CLIFF CL1160A), проводное 1x

  Сначала припаиваем провода соединители. Проще всего использовать для этого провода Dupont «мама-папа». Припаяйте штекерную часть к разъемам и установите розетку на разъемы. Смотрите рисунок ниже, чтобы узнать, какой контакт какой.

  Собранная электроника и панельные разъемы.



  Электрический тест

  Все спаяно, и Sawbench в принципе должен работать. Быстрый электрический тест — хорошая идея.

  1) Подключите аудиовыход. (Это линейный выход, он не может управлять наушниками!)
  2) Подключите MIDI-вход (убедитесь, что в вашей настройке используется правильный MIDI-канал, по умолчанию 1).
  3) Подключить питание. Посмотрите на руководство: это должно быть 9-12 В постоянного тока, центральный плюс и не менее 1 А. Если номинальный ток слишком низкий, пилорама будет работать наполовину и будет издавать неприятный гул сети.
  4) Должна быть видна короткая последовательность запуска. Светодиоды должны начать прокручиваться все быстрее и быстрее, и, наконец, светодиод LFO должен начать пульсировать. Это означает, что питание есть и микроконтроллер работает.
  5) Проверьте синие кнопки: нажатие на них должно прокручивать светодиоды.
  6) Попробуйте сыграть ноту. Cutoff должен быть открыт, VCA Attack и Decay должны быть равны 0, Sustain должен быть полностью открыт. Если вы слышите, как играет нота: поздравляем!
  7) Попробуйте переключатели и потенциометры, чтобы проверить, правильно ли припаяны элементы управления.

  Поиск и устранение неисправностей:

  Контрольный список:

  1. Присутствует ли напряжение 5 В на контактах питания atmels и 595?
  2. Является ли последовательность запуска: мигание светодиодов, отображение?
  3. Есть ли сигнал на контакте 6 6n137 при воспроизведении данных MIDI?

  Наиболее распространенные ошибки:

  – Перевернутые компоненты. Когда Atmel перевернут, светодиоды не загораются! То же самое касается реверса 595. Перевернутый операционный усилитель — мертвый операционный усилитель.
  – Перепутаны провода MIDI или питания.
  – Плохие контакты. Обязательно перепроверьте все контакты. Для цифровой доски это просто. Плохой контакт на микроконтроллере означает полностью нерабочий синтезатор. С аналоговой платой сложнее. Например, плохой контакт в VCF может увеличить частоту среза. Не помешает перепаять все точки на аналоговой плате.



  Механический узел

  Содержимое комплекта корпуса

  • корпус 1 шт. (включая противоскользящие накладки)
  • передняя панель 1x
  • Распорки M3, высота 10 мм 8x
  • Гайка M3 6x
  • Винт с полукруглой головкой M3, 12x
  • Корпус светодиода RTM-3010-NI (корпус, проставка/заглушка, гайка, кольцо) 8x

  Не входит в комплект, но рекомендуется для оптимального крепления (включая обжим наконечников):

  • Molex MX-6471-021 2-контактный разъем «мама», 3 шт. (для дополнительной фрикционной блокировки выходных разъемов и разъемов питания)
  • Molex MX-4809 Муфты с внутренней резьбой 6x

  Закрепите разъемы на корпусе

  Предположим, что разъемы подключены (см. выше). Разъем MIDI закреплен двумя винтами. Винты можно дополнительно закрепить гайками М3. Остальные соединители крепятся навинчиванием на собственные гайки.

  Корпус с разъемами на месте.

  Вставьте корпуса светодиодов в переднюю панель

  Никелированные корпуса светодиодов необходимо вставить в переднюю панель, как показано на фото ниже. Они должны быть закреплены с помощью прилагаемых гаек. Кольца также можно использовать для более надежной сборки (хотя наши тесты показали, что их добавленная стоимость незначительна).

  Передняя панель с корпусами светодиодов на месте.

  Закрепите электрический сэндвич

  Используйте прокладки, винты и гайки, чтобы аналоговая плата никогда не отставала. Хотя разъемов уже достаточно, чтобы удерживать печатные платы вместе, эта мера гарантирует их склеивание даже при очень грубом обращении.

  Электрический сэндвич крепится с помощью распорок, гаек и винтов.

  Вставьте электронику в переднюю панель

  Чтобы это работало, тумблеры должны быть очищены: все гайки и шайбы должны быть удалены. А также само собой разумеется (ну, мы все равно об этом говорим), что ручки кастрюли также должны быть удалены.

  Переднюю панель следует надеть на все элементы управления (переключатели, потенциометры, кнопки, светодиоды), а затем осторожно надавить вниз. Переключатели и горшки должны быть легкими. Со светодиодами может быть сложно, потому что они могут быть несколько неперпендикулярны печатной плате. То же самое касается кнопок. Когда вы нажимаете вниз, вы можете выровнять кнопки и светодиоды с помощью отвертки. Часто это творит чудеса.

  Теперь нажмите еще немного, пока передняя пластина не коснется прокладок. Светодиоды также должны начать выпирать через переднюю панель.

  Когда это будет сделано, закрутите внутренние винты. Это надежно крепит переднюю панель к электронике. Теперь можно навинтить гайки на тумблеры.

  Передняя панель крепится к сэндвичу четырьмя «внутренними» винтами.

  Прикрепите переднюю панель и электронику к корпусу

  Последний шаг: просто вставьте всю переднюю панель + блок электроники в корпус.

  Обязательно проверьте еще раз. Включите питание и сыграйте несколько нот.

  Затем закрутите внешние винты и вуаля! Пилорама готова!

  Финито!

  Аппаратное и программное обеспечение с открытым исходным кодом

  Аппаратное и программное обеспечение Sawbench теперь (ноябрь 2018 г.
