Как крепить стропила к мауэрлату

Опытные строители отлично знают, что во время устроительства стропильной системы нет узлов, которые бы не играли важную роль в обеспечении прочности конструкции. Это, в том числе, касается и способов крепления стропильной ноги к мауэрлату. Мы не будем останавливаться на характеристиках самого мауэрлата, способах его строительства и методах его крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные – все они быть сделаны согласно требованиям существующих строительных норм и правил.

Как крепить стропила к мауэрлату

Содержание материала

Видео – Как крепятся к мауэрлату стропила

Нужно кратко выяснить еще один вопрос – не всегда крепление стропил к мауэрлатам возможно.

Когда и почему нельзя пользоваться этим методом крепления стропильной системы?

На сложных вальмовых или двускатных крышах с различными углами наклона скатов.	Почему? Угол стропила (или кобылки, если оно имеет недостаточную длину) с каждого ската крыши будет различным. Это значит, что во время устройства карнизной части кровли возникнут проблемы. Если вы пожелаете сделать одинаковой ширину карниза по всему периметру здания, на каждой стене он будет располагаться на различной высоте. Если вы пожелаете сделать все карнизы на одинаковой высоте, то у каждой стены они будут иметь различную ширину. Нужно вспомнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для здания неприемлемые. На таких зданиях стропильные ноги должны крепиться только на балках перекрытия, только так можно сделать карниз одинаковым по ширине вокруг всего здания. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлате даже теоретически рассматривать не имеет смысла.	Сложная ломанная вальмовая крыша
Во время реконструкции или ремонта старых или аварийных зданий.	Опытные строители сразу определяют углы наклона скатов. Если в местах их пресечения линии кровельных покрытий образуют прямоугольный треугольник, то наклон скатов одинаковый, если волны покрытия не совпадают – крепить стропила придется на балках.	Реконструкция крыши
Верхние ряды несущих стен в таком плачевном состоянии, что прикрепить к ним мауэрлат с необходимыми показателями прочности очень трудно.	Приходится или разбирать несколько рядов кирпичей и класть их заново или бетонировать специальный армирующий пояс по всему периметру здания, и только после выполнения таких работ прочно фиксировать мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, да и времени уходит значительно больше, чем установить на потолке несущие балки.	Мауэрлат

Рекомендации по креплению стропил

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

Рекомендации по креплению стропил	Описание	Иллюстрации
Никогда нельзя запиливать или зарубать стропила глубже, чем на одну треть ширины.	Запомните это правило раз и навсегда. В сети можно встретить примеры запила стропил чуть ли не до половины ширины, это грубейшая ошибка. Спрашиваться, зачем брать для стропила доску шириной 150 миллиметров, чтобы потом в самом нагруженном месте «откромсать» от нее половину? Какая несущая способность у нее останется? Причем, это правило касается не только узла крепления стропил к мауэрлату, а абсолютно всех узлов фиксации стропильной системы.	Зарубка стропильной ноги
Для каждого узла нужно одновременно применять минимум два способа фиксации.	Кроме зарубок используйте металлические скобы или уголки, не внушающие доверия зарубки дополняйте специальными упорными досками и т. д.	Скоба строительная Уголки для фиксации стропил
ользуйтесь шаблонами только в случае полной уверенности, что все размеры и расстояния по всему периметру строения в максимальной степени идентичны.	Нет такой уверенности – подгоняйте каждую стропильную ногу по отдельности.	Полноразмерный шаблон стропил

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

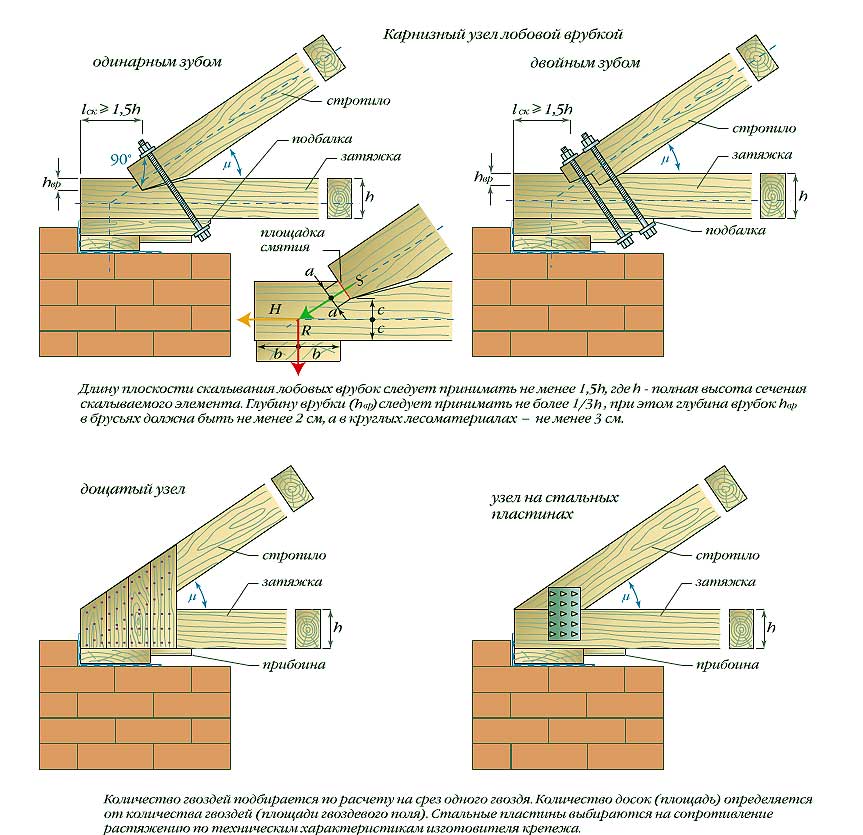

Жесткое крепление стропил к мауэрлату путем врубки

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

Схема положения стропильной ноги

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Этот шаблон нужен для изготовления стропил

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Глубина «седла» не должна превышать одной трети от ширины стропила

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

Отпиливаем стропила по шаблону

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

Пример шаблона для стропил

Пример выпиливания пазов по шаблону

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

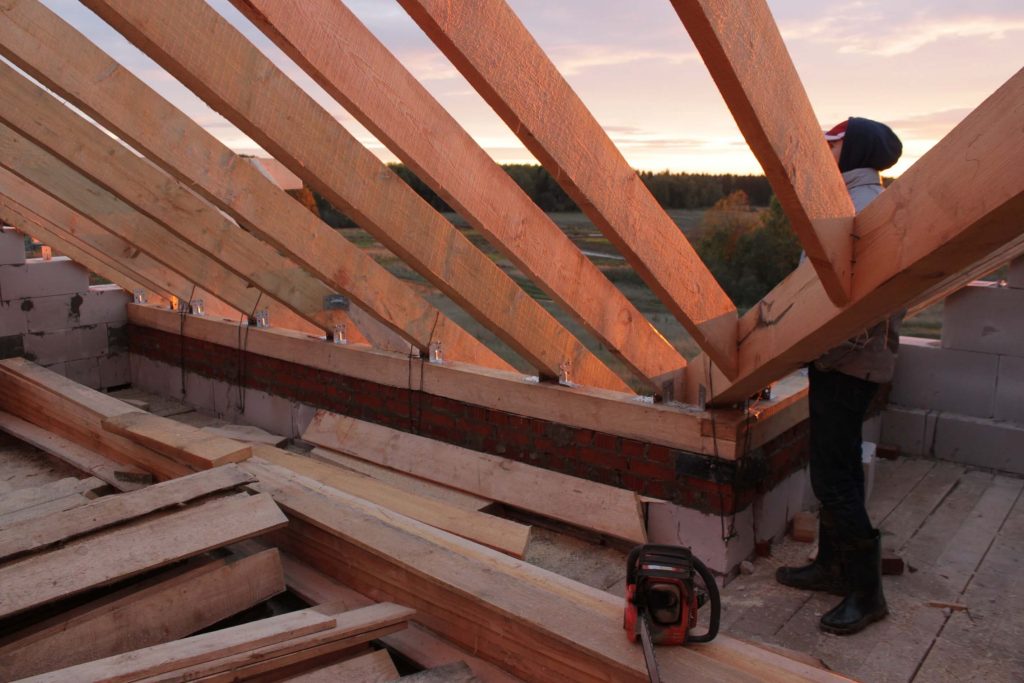

Пример установленной стропильной ноги

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

На фото пример временного крепления для стропил

Цены на доски обрезные

обрезные доски

Крепление стропильных ног нашивкой упорного бруска

Для небольших бань мы рекомендуем пользоваться этим способом – намного проще и быстрее. А что касается механической устойчивости конструкции, то она зависит от добросовестности выполнения всех работ. Такой метод крепления стропил могут использовать даже очень неопытные строители, он дает возможность перемещать стропильные ноги в любом положении до занятия ими правильного положения и уже на месте фиксировать узел.

[adrotate group=»5″]

Жесткое крепление стропил к мауэрлату за счет нашивки упора

Шаг 1. Установите фронтонные стропила на место, временно зафиксируйте их положение.

Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см. Определите угол наклона упорного в мауэрлат торца. Верхней горизонтальной зарубки на доске можно не делать, она никакой нагрузки не несет. Вертикальную нагрузку будут держать стропила. Для того чтобы увеличить площадь их упора в мауэрлат, следует в них пропилить посадочные места на ширину стропил.

Не нашлось отрезков прочных досок – прибивайте две тонкие с обеих сторон стропил. Только садить их рекомендуем на один сквозной метиз (оптимально длинный болт), не стоит послаблять стропила большим количеством гвоздей или саморезов.

Пример жесткого крепления стропил

Шаг 3. Если у вас доски с обеих сторон стропила, то можете не использовать дополнительные способы фиксации элемента от боковых опрокидываний. Если доска с одной стороны, то нужно будет зафиксировать их металлическими уголками или скобами.

Следует сказать, что каждая стропильная система на любом здании мастерами выполняется с индивидуальными различиями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться в точности наших рекомендаций, принимайте оригинальные решения на месте с учетом особенностей бани и наличия строительных материалов.

Работы по креплению стропил всегда нужно делать по веревке, контролировать следует конек и нижние ноги. Если есть проблемы по высоте, то подкладывайте деревянные упоры на мауэрлат, для предупреждения скольжения прибейте их небольшими гвоздиками или саморезами.

Цены на комплект метизов

комплект метизов

Скользящий метод крепления стропил

По такому способу строится стропильная система в деревянных срубах.

Скользящиц тип крепления стропил

Дело в том, что сруб должен выстояться под крышей, за это время он дает усадку. Усадка, как следствие, немного изменяет положение стропильной системы, в случае жесткого крепления стропильных ног непременно появится или деформация стропильной системы, или нарушится устойчивость верхнего ряда сруба. Именно этот ряд играет роль мауэрлата. Для того чтобы увеличить площадь упора стропила и мауэрлата, нужно снять острую кромку последнего. В противном случае большие нагрузки станут причиной вдавливания бруса на угле мауэрлата, и стропильная система начнет изменять свое положение. Делаться это будет неравномерно по периметру сруба – стропила могут значительно нарушить свое первоначальное положение, кровельное покрытие станет волнистым. А это может нарушить его герметичность, в результате появятся протечки со всеми очень негативными последствиями.

Скользящие стропила можно ставить только в том случае, когда стропильная система имеет упор в верхней части на коньковый брус и вертикальные упоры, для усиления устойчивости конструкции желательно дополнительно ставить раскосы или бабки. Конкретное решение следует принимать с учетом размеров бани, материала возведения и архитектурных характеристик крыши.

Стропила опираются на коньковый брус

Стропильная система

Очень важно: если вы предполагаете стропильные ноги фиксировать скользящим методом, то узел фиксации верхних коньковых частей следует делать на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки бани изменять угол наклона стропильной системы. Таким образом гасятся возможные вертикальные нагрузки.

Скользящий метод крепления стропил

Шаг 1. По размерам установите коньковый брус. Он должен располагаться точно посредине бани, в противном случае угол наклонов скатов будет неодинаковым. Какие трудности вызывает неодинаковый угол наклона скатов во время строительства карнизных свесов, мы уже рассказывали в статье выше.

Схема стропил со скользящей опорой

Шаг 2. Установку начинайте с монтажа крайних фронтонных стропил.

Пример установки первой стропильной фермы

Для скользящего крепления нужно купить специальные фиксаторы, устанавливать их нужно с двух сторон каждого стропила.

Скользящая опора для стропил

Скользящая опора

Скользящая опора стропил закрытая

Скользящая опора для стропил – размеры

Шаг 3. Снимите размеры стропил по длине, определите конкретные места их установки.

Шаг 4. Для увеличения плоскости прикасания стропильной ноги и мауэрлата снимите угол бруса. Можно снимать угол по всему периметру (сложно и долго) или только в местах упора стропильных ног. Для этого сделайте два пропила в мауэрлате на расстоянии, немного превышающем ширину доски стропила.

Долотом аккуратно уберите древесину в пропиле, подровняйте его поверхность. Мы советуем не пренебрегать этим советом, такой нехитрый способ установки даст возможность значительно увеличить устойчивость всей стропильной системы. Кроме того, не понадобится применять иные методы для устойчивости системы к продольным ветровым нагрузкам.

Шаг 5. Осторожно кладите стропила на подготовленные посадочные места, фиксируйте плавающими металлическими механизмами. Их надо устанавливать в таком положении, чтобы большая часть выступающего узла позволяла стропилам опускаться вниз, именно в эту сторону происходит усадка.

Схема монтажа стропил

Скользящие крепления

Шаг 6. Между крайними фронтонными стропильными ногами натяните веревки на уклоне карнизных свесов, все оставшиеся стропила монтируйте по веревке. Если есть необходимость – регулируйте длину конструкций. Одновременно с ногами шарнирным соединением фиксируйте коньковые части стропильных ног.

Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, распирающие стропильные ноги намного меньше чем усилия, действующие на изгиб, скользящие ноги являются наиболее слабым узлом всей конструкции.

[adrotate group=»5″]

Практический совет. При малейших сомнениях в устойчивости построенной стропильной системы производите ее усиление. Не имеет значения, каким именно способом усилится система, главное, чтобы у нее всегда был довольно большой запас прочности и надежности. Помните, что делать усиление конструкции уже после обнаружения проблемы намного сложнее, чем выполнять все работы своевременно.

Есть еще одна разновидность скользящего метода, она более надежная по прочности, но пригодна только для бань из оцилиндрованного бурса или круглых хлыстов – скользящий способ с запилом по дуге.

Скользящий метод с запилом

Делать его немного труднее, каждое стропило в месте контакта с верхним венцом сруба нужно выпиливать по дуге. Для выпиливания лучше использовать электрический лобзик. Глубина пропила – не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила можно делать все одинаковыми. Такое соединение имеет дополнительную степень свободы, но одновременно исключает осевые подвижки – повышается надежность всей стропильной системы.

Скользящие стропила

Схема – стропила со скользящей опорой и пропилами

Цены на скользящую опору

скользящая опора

Наслонный метод крепления стропил

Используется в случае во время производства ремонтных работ на крышах сложной конструкции или недостаточной длины имеющихся пиломатериалов для изготовления стропил. Конечно, стропила можно соединить и таким способом увеличить длину. Но строители не советуют заниматься этими делами, при малейшей возможности избежать соединений стропильных ног нужно ними воспользоваться. Кроме того что каждое соединение требует немало времени и труда, оно всегда значительно понижает прочность стропила. Еще раз повторяем – всегда несущие характеристики соединенных стропил намного меньше, чем целых.

Наслонный метод крепления стропил

Лучше во время возведения стропил воспользоваться наслонным методом, а при помощи обыкновенных кобылок сделать подкровельную часть карниза.

Наслонный метод крепления стропил

Шаг 1. Отмерить точную длину каждого стропила до упора торцевой части в мауэрлат. Определить угол наклона упорной плоскости.

Наслонные стропила – схемы

Сделать по размеченной линии запил. Если позволяет ширина стропильной ноги, то рекомендуется делать запил с зубом. Зуб будет предупреждать скольжение стропила по мауэрлату. Если такой возможности нет, то в нижней части каждой стропильной ноги нужно прибывать упорные доски длиной примерно 40 сантиметров. Доски крепятся к стропилам гвоздями или саморезами.

Шаг 2. Для предупреждения боковых колебаний и общего усиления узла соединения, стропила дополнительно фиксируются металлическими уголками или скобами. Вбивать в торец большие гвозди не рекомендуется из-за больших рисков растрескивания древесины.

Конструкция наслонных стропил

Шаг 3. Далее нужно заняться кобылками для карнизов. Для этого подойдут обрезные доски толщиной более 30 миллиметров. Отрежьте их по длине с учетом предполагаемого вылета карниза и прочно прибейте к стропильным ногам. Все работы нужно делать только под веревку, натянутую между крайними фронтонными стропильными ногами.

Наслонные стропила концами опираются на стены здания, а средней частью (при пролёте между опорами более 4,5 м) — на промежуточные опоры

Цены на металлические уголки

металлические уголки



Несколько общих практических советов

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Не используйте некачественный пиломатериал

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Обратите внимание на качество древесины мауэрлата

Пороки бруса

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.

Видео – Крепление стропил к мауэрлату, скользящая опора

Видео – Монтаж стропил

Видео – Сборка стропил

Видео – Быстрый монтаж стропильной системы

[adrotate group=»5″]

Крепим стропила к мауэрлату своими руками: двускатной и односкатной крыши: Обзор +Фото

От того, насколько грамотно смонтирована несущая система крыши, прямо зависит прочность и надежность всей ее конструкции. Стропила являются главными ее элементами.

Полностью система включает в себя стропильные ноги, распирающие и поддерживающие все дополнительные элементы (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны). Вверху на коньковой балке эти ноги стропил соединяются, их же нижние края обычно опираются на закрепленный на несущих боковых стенах мауэрлат.

Из всех перечисленных элементов наиболее высокая нагрузка приходится на мауэрлат, поэтому для его изготовления используют прочный мощный брус.

[contents]

Какого он должен быть сечения?

Оно определяется размером и весом системы стропил, но чаще всего его размер бывает от 150 на 150 мм и, в зависимости от указанных факторов, до 200 на 200 мм.

Данный элемент способствует равномерному распределению массы всей кровельно-крышной конструкции на стены жилища.

Стропила к мауэрлату могут крепиться по-разному. Выбор определенного способа зависит от типа системы (висячей или наклонной), от ее массивности и сложности, от общей величины нагрузок, которые будут действовать на всю конструкцию крыши.

Содержание:

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Особенности различных стропильных систем

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

• В том случае, когда в качестве креплений применяются крепежные металлические изделия, их необходимо чрезвычайно надежно и жестко фиксировать к деревянным элементам качественными саморезами.
• Если предполагается размещать стропила в запилы, сделанные на мауэрлате, необходимо тщательно выверять все размеры. Только тогда стропило жестко и плотно встанет в подготовленный запил, глубина которого не менее трети толщины маэурлата. Данное правило используется только в тех случаях, когда для изготовления мауэрлата использовался толстый брус не менее 150 на 150 мм в сечении.
• Часто запилы под требуемым углом делают непосредственно в стропильной ноге, а узел дополнительно фиксируют уголками: это позволяет не ослаблять мауэрлат. Если работа ведется подобным образом, то запил размером не должен составлять больше четверти стропила. Это жесткий способ крепления, и он может быть использован для висячих стропил.
• Если для соединения откосов (и других элементов из дерева) и стропил применяют болты, обязательно потребуется шайба для болта, или специальная пластина из металла. Это необходимо для предотвращения затопления гайки в дерево, от чего может ослабнуть вся конструкция.
• Использование для соединения стропил и мауэрлата одних только гвоздей или саморезов является крайне ненадежным: нужно непременно использовать крепежные элементы из металла различных конфигураций, например, стальные уголки.
• При установке на деревянные стены стропил, не важно, какой системы: наклонной или висячей, желательно к мауэрлату крепить их скользящим соединением, особенно если кровельные материалы имеют достаточно большую массу.

Крепление стропил без мауэрлата

Если мауэрлат не используется, а стропила крепятся прямо к балкам перекрытия, происходит точечное распределение нагрузки от веса всей крыши.

Для этого используют удлиненные балки, которые на 40 см должны выступать за линию стен. Поперек балок натягивается струна – так соблюдается равный угол при креплении. Эта струна будет служить ориентиром, когда под подошвы стропил начнут выпиливать пазы. Как происходит крепление балки и стропил? Известно три популярных способа:

• упор в торец балки;
• зуб упорный;
• зуб шипованный.





Рейтинг

( 34 оценки, среднее 4. 35 из 5

)

1 27 633.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

способы крепления стропильных ног к мауэрлату

Благодаря развитию технологий и изобретению новых укрывных материалов, современное частное строительство имеет возможность выполнять самые сложные проекты по возведению жилых домов. Дома со скатной крышей остаются приоритетом для большинства владельцев недвижимости. Практически во всех случаях застройщикам приходится сталкиваться с усадкой деревянных построек. Это приводит к необходимости использовать такой элемент каркаса, который компенсировал бы его деформацию. Скользящая опора для стропил — балка, закрепленная на опорном брусе с подвижным соединением на мауэрлате. Благодаря таким деталям можно собрать сбалансированный и прочный каркас, отвечающий всем строительным нормам.

Содержание

1. Функции и характеристики скользящей опоры для стропил
2. Область применения
3. Способы и технология монтажа устройства стропильной системы
4. Разновидности опор скользящего типа
5. Крепление стропильных ног к мауэрлату
6. Особенности монтажа скользящей опоры для стропил

Функции и характеристики скользящей опоры для стропил

Плавающая крыша полностью исключает кривизну каркаса; используется в бревенчатых домах

Раздвижные стропила используются при строительстве домов из массива дерева. Конструкции этого типа после возведения дают усадку до 15% от своих первоначальных параметров. Изменения происходят неравномерно, в зависимости от факторов, воздействующих на те или иные структуры.

Подвижное соединение стропил и мауэрлата позволяет полностью нейтрализовать кривизну каркаса, продлевает межремонтные сроки, что касается жестких каркасов крыш.

Назначение изделия:

• устранение расширения несущих стен при их усыхании и уменьшении в размерах;
• предотвращение деформации рамы при повышенном внутреннем давлении;
• сохранение формы кровли вне зависимости от процессов, происходящих с древесиной.

Плавающее соединение стропил показало свою эффективность в сотнях зданий, возведенных на основе этого метода. Вне зависимости от изменения параметров здания его крыша сохраняет форму, прочность и устойчивость.

Скользящие опоры позволяют менять положение стропил при изменении влажности и температуры

Основные преимущества данной технологии:

• создание дополнительного запаса прочности каркаса;
• простота монтажа, для которого не нужно приобретать дорогостоящие инструменты или иметь солидный опыт работы;
• снижение доли тяжелого ручного труда, связанного с уравновешиванием рамы и созданием пропилов;
• нет необходимости устанавливать кобылки на крышу, так как стропила выступают на достаточное расстояние от стен;
• возможность свободного изменения размеров балок при изменении температуры и влажности.

Правильный выбор материала и соблюдение технологии установки подвижных креплений для стропил гарантирует качественный конечный результат. При любой степени усадки конструкция сохранит точные геометрические формы.

Область применения

Плавающая технология, подходящая для всех типов крыш

Наибольшая усадка деревянных конструкций наблюдается в первые 2-3 года после их возведения. Изменения размеров происходят под воздействием таких факторов, как давление и колебания уровня влажности стенового материала. Уменьшается высота каждого элемента в отдельности и всей конструкции. Торцевые стены, на которых стоит конек, подвергаются большей нагрузке, так как к нему крепятся тяжелые стропильные ноги, иногда усиленные подкосами и ригелями. Все это приводит к неравномерной деформации здания на начальном этапе эксплуатации. Плавающие крепления для стропильной системы позволяют безболезненно решить эту проблему.

Системы нашли применение в сооружениях такого типа:

• односкатные;
• фронтон;
• шатровый;
• бедро;
• бубен.

Массивные галтели на кровле служат для уравновешивания вертикального давления стропильной системы, усиливая ее своим весом на боковые стены.

Способы крепления и технология устройства стропильной системы

Скользящая опора для стропил с врезкой в ​​мауэрлат

При планировании строительства дома следует учитывать, что свободный ход каждой балки может составлять 5-15 см в зависимости от размеров здания. Кроме того, способ крепления определяется выбранным типом стропильной системы.

Исходя из особенностей строительного проекта, используются следующие крепления:

• Плавающие. Применяется, когда длина балки максимальна и изменения размеров превышают технические возможности замкового соединения. Используется в висячих системах, где основная нагрузка приходится на конек и опоры. В мауэрлате делается вырез, в который устанавливается металлическая полоса, исключающая трение. Кобылка в стропильной системе устанавливается для увеличения ширины свеса до нужных параметров.
• Скольжение. Применяется при строительстве небольших зданий с потенциально низким процентом усадки каркаса крыши и стен. Мауэрлат и балка соединяются замком (линейкой и скобой), узел одновременно обеспечивает надежное соединение и свободное скольжение наклонного элемента. Кобылки делаются с достаточным запасом прочности из бруса сечением 100х200 мм.

Благодаря использованию таких систем стропильные ноги адаптируются к размерам и геометрии здания, компенсируя распирающие нагрузки, которым подвергаются несущие стены.

Разновидности опор скользящего типа

Неразборный способ монтажа стропильной системы

Использование подвижных креплений каркаса крыши — единственный способ, предотвращающий его деформацию в период усадки здания. Крепить стропила можно как к мауэрлату, так и к перекрытию, если оно выполнено из массивного бруса. Сами зажимы имеют достаточно простое устройство и вполне доступную стоимость. Замки состоят из направляющей планки и уголка с петлей.

При строительстве используются соединения такого типа:

• Открыть. Представляют собой сборно-разборные изделия, в состав которых входит направляющая, закрепленная на стропильной ноге, и металлический уголок, закрепленный на мауэрлате или потолочной плите. Количество отверстий под фурнитуру варьируется от 1 до 5, а запас свободного хода составляет 60-150 мм. Крепление прочное и функциональное. При правильной установке брус будет легко скользить по мауэрлату, что полностью исключает возможность деформации каркаса.
• Закрыто. Изделие неразборное, продается сразу в состоянии, готовом к установке. К опорному бруску крепится уголок с петлей, а в него при установке вкручивается направляющий брусок, прикрученный к стропилу. После фиксации стропил в каркасе регулировка положения замка становится невозможной. Поэтому при выборе таких деталей нужно внимательно подходить к расчетам и соблюдать аккуратность при монтаже.

Крепеж открытого типа более практичен и надежен в эксплуатации. Их конструкция позволяет исправить ошибки, допущенные при монтаже неопытным специалистом.

Крепление стропильных ног к мауэрлату

Способы крепления стропильных ног к мауэрлату

Для надежного крепления стропильной ноги к мауэрлату используются два замка, устанавливаемые с обеих сторон балки. Этот прием исключает возможность искривления балки в процессе изменения влажности и температуры. Крепление стропила должно быть таким, чтобы была обеспечена максимальная дальность его свободного хода.

Можно ограничиться одним крепежом при строительстве кровли с пологим уклоном или небольшого размера, где вероятность изгиба древесины минимальна. При использовании плавающего типа соединения опорный брус затачивается на глубину не более чем половина его сечения.

Особое внимание следует уделить качеству подшипников скольжения. После монтажа изделия будут подвергаться значительным механическим воздействиям и повышенной влажности. Нужно брать самые дорогие и качественные детали из оцинкованной легированной стали. Еще лучше остановиться на нержавейке, так как кровля делается на десятилетия. Изначально следует исключить вероятность появления ржавчины, так как она крайне негативно влияет на древесину.

Сами деревянные фрагменты перед строительством необходимо дважды обработать антисептиком и пропиткой. В процессе эксплуатации эту процедуру следует проводить ежегодно после полного высыхания каркаса.

Особенности монтажа скользящей опоры для стропил

Скользящая опора для стропильных ног

Процесс возведения стропильной системы скользящего типа практически не отличается от технологии возведения стандартного каркаса. Размеры и углы наклона фрагментов конструкции должны соблюдаться особенно точно.

Необходимо учитывать следующие особенности установки:

• Установка мауэрлата. Если несущие стены достаточно толстые, этот шаг пропускается.
• Строительство должно осуществляться на поверхности точной геометрической формы. Для этого проводится предварительный замер периметра и его коррекция при обнаружении нарушений.
• Все одинаковые детали каркаса изготавливаются по шаблону. Это позволит избежать неточностей, связанных с ошибками в отдельных измерениях.
• Для крепления парных замков целесообразно использовать сквозные шпильки, стягиваемые болтами. Осевое соединение прочнее и надежнее саморезов.
• При наращивании допускается сверление не ближе 50 мм от края доски, иначе она может треснуть.
• При использовании саморезов с обеих сторон удлинителя их необходимо вкручивать в шахматном порядке.

При установке стропил крепления должны быть выведены в крайнее положение, чтобы обеспечить им максимально возможное перемещение при усадке здания.

как укрепить стропила крыши

AlleBilderVideosShoppingMapsNewsBücher

suchoptionen

Количество гвоздей, которые вы используете для соединения каркасных пиломатериалов со стропилами, напрямую влияет на величину прочности они добавляют к вашей крыше. Добавление капли столярного клея между каркасным пиломатериалом и настилом крыши обеспечивает их тесный контакт и повышает устойчивость вашей крыши к сильным ветрам.

Как укрепить стропила крыши от снега — eHow

www.ehow.com › Home Sweet Home › Обслуживание и ремонт дома

Hervorgehobene Snippets

Ähnliche Fragen

Можете ли вы растянуть стропила крыши?

Как армировать балки крыши?

Как скрепить провисшие стропила?

Как усилить каркас крыши – Инженерно-строительный ремонт

www.youtube.com › смотреть

14.09.2016 · …усилить существующую конструкцию крыши, добавив несколько раскосов, прогонов, балок, потолка …
Dauer: 11:58
Прислано: 14.09.2016

Как поднять провисшие стропила крыши, прикрепив новые к старым

www.youtube.com › смотреть

10.09.2018 · http://www.homebuildingandrepairs .com/framing/index.html Нажмите на эту ссылку, если вы ищете…
Dauer: 12:37
Прислан: 10. 09.2018

Как конструктивно поддержать или поднять провисающие вальмовые стропила крыши

www. youtube.com › смотреть

25.12.2020 · В этом видео вы найдете несколько идей, которые можно использовать для конструктивного усиления провисшего …
Dauer: 9:15
Прислан: 25.12.2020

Как укрепить потолочные балки, чтобы выдерживать большие нагрузки

www.finehomebuilding.com концы в угол вашей крыши и посмотреть, как долго вы можете сделать их и по-прежнему иметь некоторую опору на ваши верхние пластины. Вы можете получить полную опору, если у вас есть …

Руководство по суровым погодным условиям: как укрепить крышу

www.familyhandyman.com › … › Крыша

29.08.2017 · Усиление ферм · Нанесите строительный клей по краю фермы, чтобы усилить соединение с фанерным настилом крыши. · Придать жесткость …

Усиление существующего каркаса крыши — JLC-Online Forums

forums. jlconline.com › forum › грубый каркас › 50…

Я ищу способы усилить каркас 2×4 24 дюйма кровельная система с пролетом 28 футов. Попытка установить двойные стропила большего размера в существующую оболочку крыши …

Освоение инспекций крыши: каркас крыши, часть 1 — InterNACHI®

www.nachi.org › Roof-framing-part1-2

В домах с плоскими потолками и чердачным помещением нижние части противоположных стропил должны быть скреплены вместе потолочными балками, образующими «стропильные связи». Когда …

Как построить стропила крыши — Пластилиновый дом

Plasticinehouse.com › Как построить сарай

Если стропила чрезмерно провисают, вам нужно их поддомкратить. Это можно сделать, установив нижний прогон, который проходит заподлицо со всеми стропилами в …

Как укрепить фермы крыши? — Quora

www.quora.com › Как армировать фермы

В жилищном строительстве мы используем ураганные зажимы. Это металлическая скоба, которая крепится сбоку от потолочной балки на ферме и сбоку от .
