Как правильно делать опалубку фундамента

Опалубку можно сделать различными способами. Основные этапы процесса зависят от формы опорной конструкции, характеристик грунта, будет ли она съемной или несъемной. Изложенная информация поможет изучить виды опалубки для фундамента и правильно сделать каркас с учетом сопутствующих факторов.

Требования к опалубке и варианты ее обустройства

Возведение фундамента – емкий процесс, требующий весомых затрат финансов, сил и времени. Поэтому прочность каркаса имеет огромное значение. Нарушение его целостности приведет к дополнительным незапланированным расходам и значительно увеличит период строительства. Сделать под фундамент качественную опалубку позволит учет факторов, влияющих на устойчивость конструкции:

Качество пиломатериалов. Досок с одинаковыми характеристиками не существует. Расположение сучков или пороки развития могут снизить предполагаемую прочность.
Показатели бетона. Вязкость раствора для фундамента влияет на силу воздействия изнутри опалубки. Нагрузки на каркас зависят от наличия арматуры, скорости заливки фундамента и вариантов его трамбовки.
Погодные условия. Жара или минусовые температуры меняют показатели прочности опалубки под фундамент.

Согласно СНиП максимальный прогиб досок, предназначенных для каркаса, составляет:

для подземной части фундамента – 1/250 длины;
для фундамента над поверхностью – 1/400 длины.

Выбор материала зависит от кратности его применения. Повторное использование предполагает установку щитов из обрезной доски высокого качества или ламинированной фанеры, обладающей водоотталкивающими свойствами. Одноразовое применение позволяет сделать опалубку из материалов низкого качества:

необрезной доски;
клееной фанеры;
обрезков ДСП.

По вариантам установки встречается два вида опалубки: съемная и несъемная. В первом случае каркас демонтируется после застывания бетона и может использоваться повторно или расходоваться на другие нужды строительства. Для несъемной конструкции применяют древесный материал или пенополистирол, обладающий высокими показателями теплоизоляции. Когда фундамент наберет прочность, траншею с несъемной опалубкой засыпают землей.

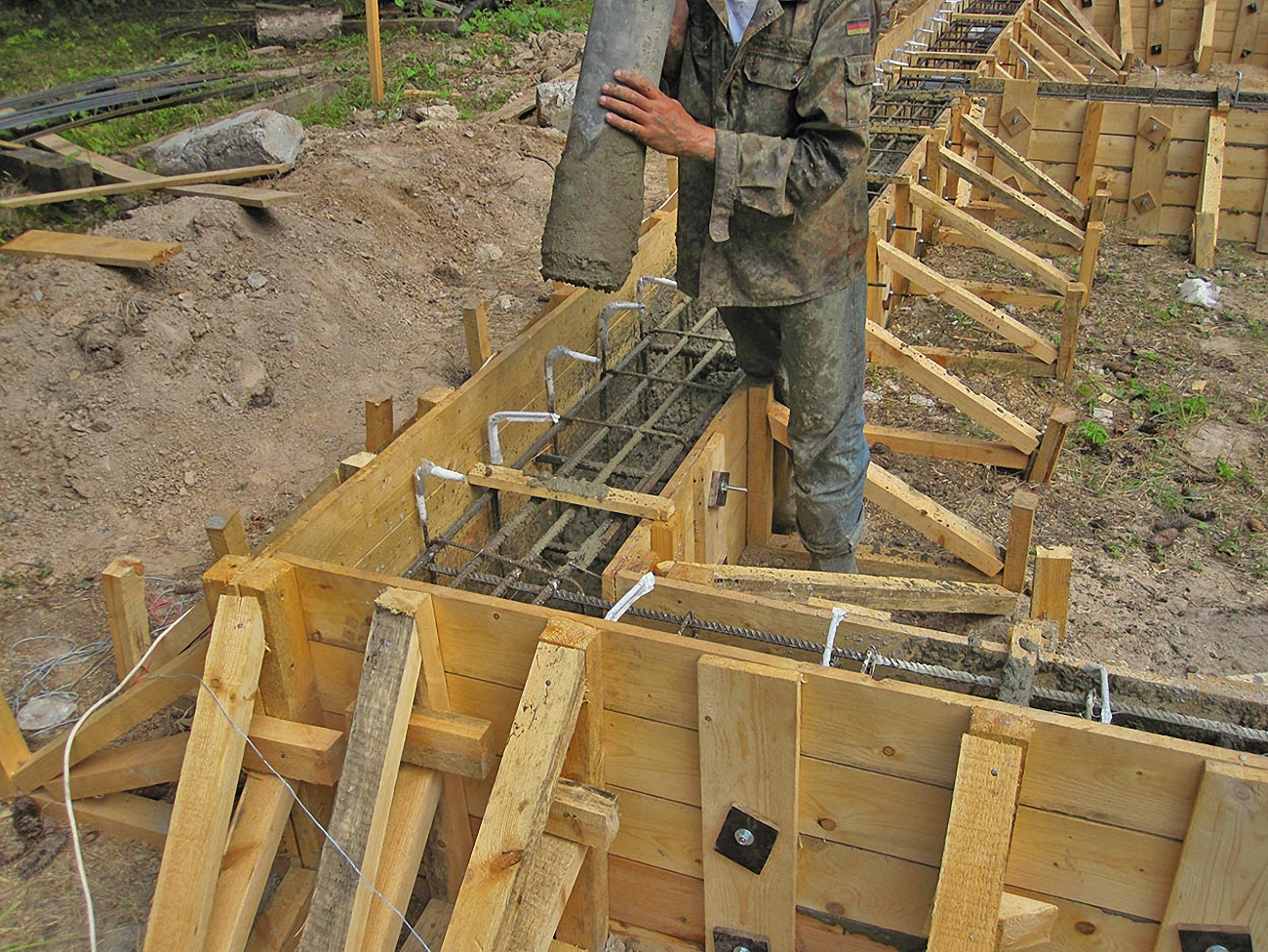

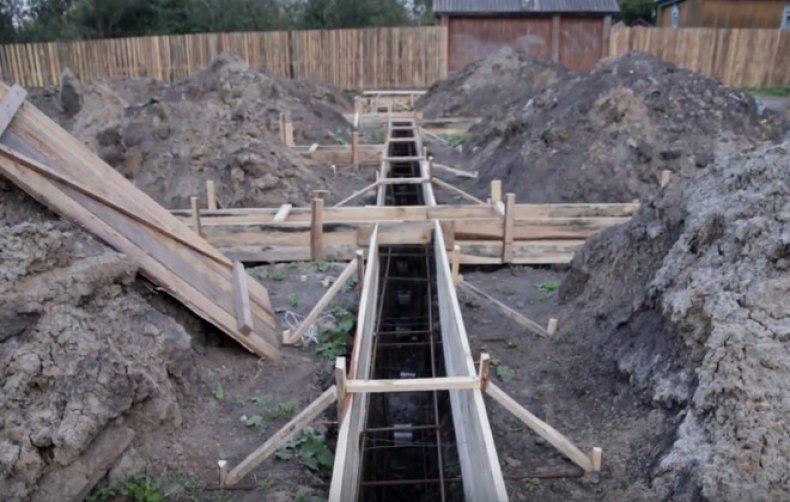

Каркас для ленточной опорной конструкции

Возведение тяжелых зданий нуждается в обустройстве надежной опорной конструкции. Для этих целей оптимально подходит ленточный фундамент. Единого алгоритма как правильно сделать каркас под заливку бетона не существует. Каждый мастер вносит свои корректировки. Приведем один из множества возможных вариантов. Для изготовления использовались доски обрезные 2 сорта толщиной 25 мм.

Работа начинается с подготовки щитов, размеры которых ориентированы на глубину и длину траншеи. Избегайте громоздких габаритов, лучше сделать элементы опалубки, не превышающие в длину 3-4 м. Для соединения щитов подойдут эти же обрезные доски или рейки, тонкие рейки фиксируются ребром.

Следующий этап оформления опалубки для монолитного фундамента – монтаж щитов в траншею. Для этого потребуются угловые подпорки и колышки для вбивания в грунт. Подпорки правильно сделать двухсторонние с промежутком 0,5-0,7 м. Избежать смещения опалубки во время крепления поможет установка между параллельными щитами распорок, которые впоследствии остаются в фундаменте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей. Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

В качестве горизонтальных распорок между щитами опалубки применяются пластиковые трубки, металлические прутья или деревянные рейки. Промежуток между распорками составляет 1 м, они не подвергаются распирающей силе залитого фундамента, а только облегчают монтажный процесс опалубки.

После определения требуемой ширины в верхней части каркаса, щиты соединяются между собой рейками, чтобы предотвратить деформацию конструкции. Максимальный промежуток между рейками – 0,5 м. Если высота наземной части фундамента превышает 50 см, доски опалубки через две связываются между собой. Затем концы проволоки закрепляются на внешних вертикальных стойках.

Совет! Правильно сделать скручивание с небольшим натяжением. Это обеспечит цокольной части фундамента ровные стены.

В процессе демонтажа опалубки проволока отрезается и остается в фундаменте. Для установки подпорок на щит прибивается короткий брусок для упора. Нижней частью подпорки опалубки упираются в колышки. Места стыков щитов обязательно поддерживаются подпоркой.

В опалубке, расположенной над поверхностью земли, устанавливаются отрезки труб ПВХ. После заливки фундамента они будут выполнять функцию вентиляционных продухов или служить для прокладки коммуникаций. При отсутствии труб сделать технические отверстия можно с помощью деревянных коробов, которые впоследствии из фундамента уберутся.

На заключительном этапе основательно проверяется прочность установки опалубки. Даже при значительном механическом воздействии она не должна шататься. После устранения всех недочетов можно переходить к заливке фундамента.

Нюансы изготовления опалубки под столбчатый фундамент

Легкие постройки не нуждаются в обустройстве монолитной конструкции и могут довольствоваться установкой столбов в качестве опоры. Опалубка для столбчатого фундамента также бывает съемной и несъемной. В качестве несъемного материала применяют:

рубероид, форма которого сохраняется за счет арматурного каркаса;
различные трубы: асбестоцементные, металлические, ПВХ.

Сделать каркас столбчатого фундамента своими руками можно из различных материалов. Наиболее востребованным вариантом являются доски толщиной до 40 мм (чаще достаточно 25 мм), ширина которых варьируется от 100 до 150 мм. Кроме этого, подойдет:

ДСП;
плотная ламинированная фанера, обладающая водоотталкивающими свойствами;
стальные листы, из которых с помощью уголков на болтах формируется короб.

Алгоритм установки каркаса для столбчатой опорной конструкции намного проще подготовительного этапа заливки ленточного фундамента. Ключевые моменты процесса:

Под столбы готовятся ямы соответствующих размеров.
На дне обустраивается дренажная подушка.

Совет! Чтобы наземная часть столбчатого фундамента обладала гладкой поверхностью, доски следует ошкурить. Альтернативный подход – закрепить внутри деревянного короба с помощью степлера клеенку или полиэтилен.

Первоначально по углам будущей опалубки с внешней стороны вбиваются бруски.
Под них готовятся щиты, размеры которых соответствуют расчетам проектной документации.
Короб опалубки и ранее вбитые бруски фиксируются между собой гвоздями или шурупами.
Если будущие столбы обладают внушительными размерами, каркас необходимо дополнительно укрепить подпорками с внешней стороны или стянуть стенки короба между собой шпильками.

Монтаж опалубки проводится с неукоснительным соблюдением вертикального уровня столбчатой конструкции. Важно избежать наличия между досками щелей свыше 4 мм. Это спровоцирует утечку бетонного раствора и ухудшение прочности фундамента. Высота опалубки должна превышать уровень заливаемого бетонного раствора.

Ступенчатый фундамент: как сделать каркас

Периодически возникают ситуации, когда требуется формирование опорной конструкции ступенчатой формы. Конструкция опалубки ступенчатого фундамента зависит от возлагаемых на нее задач:

Строительство здания ведется на склоне. Тогда каркас формируется уступами с учетом крутизны склона.
Требуется сделать короб под столб, который обладает широким основанием, а каждый следующий уровень меньше предыдущего.

Ключевые моменты работы для обустройства фундамента, изображенного на фото выше:

Выемка почвы осуществляется с нижней отметки вручную и проводится ярусами. Таким образом, каждый уступ сохранит под собой материковый грунт.
Избежать осыпания земли между ступенями позволит укрепление вертикальной стенки щитами опалубки.
Траншея под фундамент выкапывается поэтапно.
Монтаж опалубки проходит в соответствии с проектными чертежами. Соблюдение размеров каждой ступени обязательно.
Каркасы следует сделать сплошными. Каждый из них обладает распорками, торцевыми деталями, подкосами и усиливающими стойками, зафиксированными вертикально.
Участки уступов оснащают несъемными щитами, которые подрезаются по высоте ленточного фундамента.

Чтобы сделать опалубку для опоры, изображенной на фото ниже, первоначально закрепляют угловые щитки и монтажные уголки.

Щитки фиксируют натяжными струбцинами, с помощью пружинных скоб они соединяются между собой. Затем на каркас первого уровня навешивают схватки следующего яруса. На завершающем коробе устанавливают опалубку стакана. Для проведения работ потребуется два человека.

Подготовка каркаса перед заливкой монолитной плиты

Чрезвычайно массивные здания или проблемный грунт вынуждает прибегнуть к обустройству сплошной плиты фундамента. Процесс это трудоемкий, провести его в одиночку не представляется возможным. Для плиты также необходимо сделать опалубку, в качестве материала подойдут деревянные щиты.

Опалубка для плитного фундамента устанавливается по периметру будущего строения. Ее основной задачей является сохранение формы основания до полного застывания бетона. Сделать каркас можно из обрезных досок, но при этом следует следить за отсутствием щелей на стыках. Чрезвычайно удобно применять для этих целей инвентарные щиты. Оптимально сделать опалубку из хвойных пород дерева ввиду чрезвычайной прочности материала. В качестве распорок и других дополнительных элементов подойдет лиственница.

Древесина должна быть сырой, иначе доски быстро впитают влагу из бетонного раствора, в результате чего показатели прочности бетона ухудшатся. Чтобы уменьшить адгезию бетона с внутренней поверхностью опалубки, древесину обрабатывают глиняным раствором или маслом. Это способствует формированию гладкой поверхности плиты монолитного фундамента.

Сделать своими руками опалубку проще всего для столбчатого основания, далее по сложности следует ленточный и плитный фундамент. Оформление ступенчатой конструкции лучше доверить профессионалам.

Опалубка для фундамента своими руками

Заливка фундамента осуществляется в предварительно обустроенную опалубку. Эта конструкция должна быть смонтирована с соблюдением ряда установленных правил и норм. Ознакомьтесь с особенностями существующих разновидностей опалубок, порядком их расчета, инструкциями по возведению наиболее распространенных конструкций и приступайте к работе.

Опалубка для фундамента своими руками

Разумеется, перед возведением опалубки необходимо определиться с видом фундамента, который Вы будете возводить. Рекомендуем почитать следующие материалы на нашем портале:

Как сделать ленточный фундамент своими руками — первым делом предлагаем Вам ознакомиться с пошаговой технологией возведения ленточного фундамента. В которой в том числе рассказывается про методику возведения опалубки из дерева.
Кроме ленточного фундамента рекомендуем ознакомиться с материалом по возведению столбчатого фундамента своими руками, т.к. это достаточно популярная разновидность фундамента в России.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

сложность сборки;
риск утечки залитой смеси;
низкие показатели несущей способности;
необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСПКак сделать несъемную опалубку для фундаментаСхема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубки (1)Два варианта монтажа несъемной опалубки (2)

Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.
После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции. Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.
Установка инженерных коммуникаций в опалубку

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

Схема несъемной опалубкиФибролит — экологичная, несъемная опалубкаНесъемная опалубка Велокс

Узнайте полезную информацию и нюансы, когда снимать опалубку после заливки бетона, из нашей новой статьи.

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Первый шаг

Очистите строительную площадку от мусора и всего, что способно помешать выполнению дальнейших мероприятий.

Второй шаг

Разметьте площадку по требованиям предварительно подготовленного проекта.

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Важно, чтобы в конструкции не было крупных щелей. Заделывайте зазоры подходящими подручными материалами. В данном случае большой считается щель шириной более 4-5 мм – такого промежутка будет вполне достаточно для утечки бетонного раствора.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Цены на различные виды строительных досок

~~Доски строительные~~

Видео – Опалубка для фундамента своими руками

Опалубка для фундамента — как сделать своими руками быстро и дешево

Главное требование к опалубке для ленточного фундамента – она должна быть жесткой и прочной, чтобы форма нулевого уровня была идеальной. Вот почему отклонения геометрии опалубки не может быть больше 2 мм и не более 2 мм могут быть щели в стыковках между досками и щитами – все это можно легко проконтролировать двухметровой рейкой. Итак, устройство опалубки для фундамента и ее виды – обо всех тонкостях и нюансах расскажет эта статья.

Традиционная простая технология

Для ленточного фундамента монтаж опалубки происходит так: ставятся направляющие доски и закрепляются колышками, которые забиваются в грунт. Потом с одной стороны фундамента ставятся щиты – так, чтобы их плоскость полностью совпадала с кромкой доски.

Крепят щиты раскосами, в строго вертикальном положении. А затем ставятся щиты уже с другой стороны фундамента, и здесь уже крайне важно соблюдать его внутренние размеры.

Далее щиты крепятся распорками и дополнительными хомутами через каждые полметра-метр, которые опалубке раскрыться при заливке бетона не дадут. Снаружи их закрепить можно такими же подкосами, распорками или колышками. Все это — съемная опалубка для фундамента.

Строится опалубка для ленточного фундамента традиционно из досок и щитов лиственных и хвойных пород, влажность которых не превышает 22%. То есть это та же влагостойкая фанера, ДСП и ДВП. А чтобы температурно-влажностный режим был оптимальным, всю внутреннюю поверхность опалубки зачастую выстилают полиэтиленовой пленкой – ее легко крепить к доскам обычным мебельным степлером. Так раствор не уйдет через щели, и вся смесь застынет быстро и качественно.

Самый бюджетный вариант опалубки – и не на один раз

Как сделать опалубку для фундамента из подручных материалов? Легко! Можно даже из фанеры – дешево и сердито. Скреплять ее листы между собой нужно саморезами и стальными уголками. А вот стыки – закрывать полосками более тонкой фанеры, на саморезах. Отверстия под стяжки в ней делать нужно по горизонтали с шагом 550 мм, 50 мм по вертикали и 250 мм от верха.

Подпорки здесь ставить нужно только местами – чтобы выровнять опалубку по вертикали. А вот для самых длинный участков фундамента ради достижения прямолинейности по самому верху фанеры ребром навинчивается стальная прямоугольная труба 25х60 мм.

Пользуется сегодня популярностью и пластиковая опалубка для фундамента – и стоит она не дорого.

Несъемный вариант опалубки

Несъемную опалубку монтировать намного проще, чем традиционную – в этом убедились все, кто только мог. Но, кроме этого своего достоинства, такая опалубка имеет еще целый ряд неоспоримых преимуществ – и самое главное из них состоит в том, что несъемная опалубка сама по себе создает еще и теплоизолирующий слой для фундамента. И да, снимать ее не нужно потом.

Итак, что представляет собой несъемная опалубка для фундамента? Это плиты или блоки, сделанные из пенополистирола. Они отличаются повышенной плотностью, а между собой крепятся специальными перемычками, периметральная же часть имеет замковые пазы. Вес одного такого элемента достигает всего полтора килограмма. А бетонная смесь в процессе заливки никуда не просочится – герметичность таких стыков высока.

Никаких подпирающих элементов здесь не нужно – это еще один достаточно весомый плюс. Ко всему такая опалубка позволяет легко обеспечивать правильность геометрических форм любого фундамента – даже сложной конструкции со ступеньками. А вот с внутренней части плит опалубки ставятся специальные пазики – именно они помогают бетонной смеси эффективно сцепляться со стеновыми поверхностями. Всего такая оградительная конструкция состоит из трех слоев – и ставится она за один производственный цикл. Материалы изготовления основания оказываются хорошо защищенными, теплоизолированными и не смогут разрушаться ни внешними атмосферными явлениями, ни водой. Это и гидроизоляция, и защита от грибка – ведь такие блоки прекрасно справляются с любыми деструктивными организмами, благодаря чему ни гнили, ни плесени на таком фундаменте быть не может. А служит такой фундамент более 80 лет – и это еще не предел.

В итоге все изготовление ленты оказывается предельно простым – между плитами опалубки заливается бетон и по необходимости заранее армируется. И после того, как бетонная смесь застывает, опалубка для фундамента из пенополистирола уже не снимается – они еще долгие десятилетия будут защищать фундамент от потерь тепла.

А самое главное – возвести такой фундамент легко может даже самый далекий от строительства человек – все настолько просто, что многим напоминает обычный детский конструктор.

Единственное, что нужно сделать – это создать в бане хорошую дренажную систему. И без каких-либо проблем внутри такого фундамента создается и вентилирующая система, и прокладываются трубопроводы, и электропроводка.

В итоге фундамент для бани получается теплым, защищенными и экономичным – специальные исследования показали, что опалубка из пенополистирола в полтора раза ускоряет строительные работы, ее трудоемкость уменьшается на 40%, и 25% получается меньше сметных затрат на возведение нулевого уровня. Для любимой бани такой вариант – идеальный.

73 фото, чертежи и схемы установки

Надежное основания для любой постройки обеспечивает хороший фундамент. Перед заливкой бетонного раствора необходимо сделать правильную опалубку, которая придает нужную форму будущему строению.

Перед тем как приступить к рабочему процессу, рекомендуется ознакомиться с возможными вариантами сборных конструкций.

Для каждой разновидности бетона разработана специальная технология изготовления удерживающего каркаса.

В нашем материале представлена подробная инструкция, которая позволяет сделать опалубку для фундамента своими руками.

Какие материалы необходимо использовать?

На сегодняшний день, опалубка может быть выполнена из любого вида материалов. Для этого используют:

металл;
железобетон;
полистирольные блоки;
деревянные доски.

Железный каркас считается универсальным вариантном. Его ширина регулируется благодаря специальным прутьям по всему периметру. Для этого понадобятся металлические листы, толщина которых не должна превышать 3 мм.

Этот материал часто используют для создания опалубки ленточного фундамента. Для увеличения жесткости, рекомендуется приварить металлические прутья к железным листам. Главное преимущества материала, заключается в его хорошей гибкости.

Он отлично гнется в любую сторону, тем самым позволяет корректировать мелкие недостатки в процессе заливки опалубки.

Еще одним положительным качеством является простота сборки. Металлические пластины отлично держат заданную форму. Единственным недостатком этой конструкции считается её высокая цена.

Железобетонная опалубка также относится к дорогостоящим видам каркаса. Как правило, она состоит из двух бетонных плит.

В зависимости от толщины стен будущего дома устанавливается необходимое расстояние между железобетонной конструкцией. Далее её заливают жидким бетонным раствором и оставляют до полного высыхания.

Основным недостатком такой опалубки является большой вес бетонных плит и сложные монтажные работы. Выполнять изготовление такого каркаса должны профессиональные мастера. Неправильно установленные элементы могут сократить эксплуатационный срок здания.

Полистирольная опалубка в последнее время пользуется огромной популярностью среди строительных фирм. Несмотря на облегченный вес полистирола из него получается прочное основание.

Деревянные доски довольно часто используют в домашних условиях. Благодаря им опалубка под фундамент, равномерно пропитывается бетонным раствором. Доски позволяют увеличить высоту конструкции путем дополнительной фиксации.

Съёмная деревянная опалубка своими руками

Как сделать опалубку самостоятельно? Для этого понадобятся качественны доски, которые способны выдержать давление бетонной смеси. Металлические прутья обеспечат максимальную устойчивость опалубке.

Весь процесс изготовления состоит из нескольких манипуляций, которые помогают установить качественную конструкцию. На фото опалубки для фундамента запечатлена подробная инструкция для выполнения работы.

Последовательность действий

Здесь главное соблюдать все по очередность действий:

Первым делом необходимо вырыть яму в соответствии с вашим проектом будущей постройки.

Между деревянной опалубкой и землей, необходимо оставить немного свободного места. Это позволит аккуратно убрать деревянный каркас после высыхания бетонного основания.

Дно конструкции рекомендуется укрепить смесью песка и мелкой щебенки.

После этого можно заниматься креплением дополнительных опорных брусьев, которые обеспечат необходимый угол наклона. Такую методику используют при строительстве домов на неровной поверхности.

Завершающим действием будет заливка бетонной смеси. Опытные профессионалы рекомендуют оставить опалубку на 5 недель до полного высыхания раствора.

Фото опалубки для фундамент

Пошаговая инструкция как сделать опалубку для ленточного фундамента своими руками

Прежде чем приступить к строительству опалубки для ленточного фундамента, давайте разберем, сколько видов конструкций опалубки существует.

Это необходимо для того, чтоб выбрать тот вариант опалубки, что нужно.

Как правильно сделать опалубку для ленточного фундамента

Качество всего строительства во многом зависит от качества выполненных работ по установке опалубки и по основе дома, то есть по фундаменту.

Типы опалубки

Конструкция опалубки в зависимости от типа делится на две группы:

Опалубка с съемной конструкцией;
Опалубка, что имеет не съемную конструкцию.

В строительстве без формирования монолитной, бетонной и железобетонной конструкции не обойтись. И неважно дом это, или предварительно построенный каркас, который называют опалубкой.

В случае самостоятельного строительства, опалубка для ленточного фундамента производится собственноручно. Главное выбрать тип опалубки и правильно выполнить все пошаговое ее строительство.

Давайте подробнее остановимся на каждом из них.

Итак, конструкция опалубки, как уже упоминалось, бывает съемной, и нет.

Съемная опалубка

Самый известный и широко применяемый тип конструкции. Съемная опалубка, значит, после заливки ленточного фундамента этот вид опалубки подлежит демонтажу.

К тому же в этом случае она снимается сразу после того как заливной бетон схватился.

Благодаря этому типу опалубки возможно, сформировать фундамент с любой формой. Это относиться не только к ленточному фундаменту, но и для лестничных пролетов, монолитных стен и так далее.

Изготавливается съемная конструкция при помощи:

Нарезной доски;
Листов фанеры, что отличается от фанеры обычной повышенной влагостойкостью;
Стальных листов, которые могут быть л из любого материала, то есть и сталь и алюминий.

Но, для строительства ленточного фундамента лучше использовать нарезные доски, влагостойкую фанеру и деревянные брусья. Так же можно процесс строительства опалубки упростить, путем, использования специального металлического каркаса для крепления нарезных досок.

При этом помните, что установить опалубку только с использованием фанеры не стоит. Ее можно использовать только в том случае, если фундамент имеет небольшие габариты.

Лучше остановить свой выбор на брусьях и деревянных досках.

Не важно, из какого материала строиться конструкция опалубки. Главное соблюдать во время строительства основные монтажные правила.

Несъемная опалубка считается выгодным типом и простым для монтажа, к тому же скорость возведения в таком случае намного больше, чем при несъемной конструкции.

Для ее возведения чаще всего применяется подручный материал. Это может быть ДСП, ДВП, металлический каркас или даже трубы металлические или асбестовые, имеющие диаметр от 150 до 200 мм. Поэтому это огромный плюс.

Такая опалубка проста в монтаже и не требует больших земляных работ. При возведении не нужны распорки и опоры.

Несъемная

Типы несъемной опалубки

Металлический

Этот тип считается самым дорогим. Ее изготовляют из стальных листов толщиной от 1 до 2 мм.

Достоинства данного вида:

Гидроизоляция фундамента хорошая
Она легко принимает нужную форму фундамента
Ленточный или монолитный фундамент отлично ляжет на металлическую опалубку
Внешнюю сторону легко и просто обработать

Минус:

высокая стоимость.

Железобетонная

Этот вид считается относительным вариантом.

Достоинства:

В зависимости от толщины бетонных плит, можно заметно уменьшить расход самого бетона. При этом, его прочность никак не снизится.

Минусы:

Плиты очень тяжелые
Если плиты не монолитны и высоты одной будет не хватать – придется делать распорки

Пенополистирол

Этот вариант считается самым практичным. При этом опалубка собирается из отдельных блоков, которые фиксируются между собой.

Достоинства:

Монтаж простой
Есть возможность придать определенную форму
Утепление
Гидроизоляция

Минусы:

Не сильно низка цена
Сложность подбора некоторых элементов

Деревянная

В качестве материала можно брать листы фанеры или доску.

Достоинства:

Хорошая цена
Доступность материала
Монтаж простой
Нет нужны приобретать дополнительное оборудование для монтажа

Минусы:

Из-за различных габаритов материала возможно придется применять дополнительные средства для усиления и соединения опалубки

Подручные материалы

Какие подручные материалы можно применять при строительстве опалубки?

Трубы
Профнастил
Шифер
Другой любой подходящий материал, который сможет обеспечить нужную форму и при этом предотвратит утечку цемента

Достоинства:

Дешевизна возведения

Минусы:

Сложность сборки
Утечка бетона при заливании
Возможно получится слабая несущая мощность
Возможно понадобятся дополнительные опоры

Как правильно сделать несъемную опалубку для фундамента своими руками?

Несъемную опалубку для фундамента своими руками

Она возводится в несколько этапов.

Первый этап – земляные работы

После расчета необходимой мощности будущей опалубки, роется траншея.

Совет: оставьте запас от 1 до 2, 5 см между грунтом и будущей опалубки. Такой способ упростит монтаж.

Далее дно засыпается песком или щебнем и хорошенько трамбуется. Этот шаг делается, чтобы уменьшить потерю бетона.

Если Вы решили использовать армирование, то его нужно устанавливать на этом этапе.

Второй этап – возведение элементов опалубки

На данном этапе происходит формирование арматурного каркаса, если он используется. Кроме того возводится конструкция с выбранным материалом.

После этих этапов заливается бетон. Примерно через 25 – 30 дней можно будет начать строительство. За это время бетон схватиться и затвердеет и можно будет приступать к следующим этапам.

Как собрать опалубку для ленточного фундамента

Каркас конструкции только жесткий, с прочной фиксацией всех элементов;
Элементы опалубки не должны иметь щелей, все части опалубки точно подогнаны друг к другу;
Опалубка должна выдержать создаваемое давление бетонного раствора.

Изготовление деревянных элементов конструкции опалубки для ленточного фундамента

Заготовляется материал. Это должны быть нарезные доски, 20-45 мм в толщине. Ширина не важна. Но чем доска шире, тем проще и быстрее сконструировать опалубку.

С заготовленной доски сбивается щит с высотой в соответствии с высотой фундамента.

Между собой щиты скрепляются деревянными брусьями при помощи саморезов, и только саморезы вкручиваются шляпками изнутри. Щели оббиваются дополнительно рейками в соответствии с размерами щита.

Опалубка под ленточный фундамент своими руками

Сама же инструкция возведения опалубки выглядит вот так:

Подготовка рабочего места, то есть рытье траншеи, заготовка строительного материала и инструменты;
Нарезать доски по размеру в соответствии с размером фундамента;
Изготовление щитов;
Закрепление опалубки, фиксация прочности с наружи конструкции;
Проверка на прочность.

Правильно выполненные работы строительства опалубки – полное отсутствие проблем во время изготовления ленточного фундамента.

Как сделать опалубку вокруг дома

Отмостка вокруг дома — это полоса, расположенная по всему периметру помещения. Основная ее роль — отводить поверхностные воды от фундамента, тем самым защищая его от воздействия влаги. Она является важным элементом в строительстве и завершающим этапом. Отмостку делают после всех выполненных работ. Если вы хотите что бы ваш фундамент прослужил долго, нужно обязательно выполнить ее правильно. Неправильно сделанная отмостка может добавить множество проблем в дальнейшем строительстве, но вы сможете избежать их прочитав эту статью.

Отмостка вокруг дома

Основные функции отмостки

Декоративное завершение здания, она делает более солидный и привлекательный вид дома;
Отмостка защищает фундамент вашего здания от затекания воды;
Уменьшает промерзание грунта, что благоприятно влияет на теплоту в доме.

Как самостоятельно сделать опалубку вокруг дома

Сделать своими руками опалубку вокруг дома может каждый, имея необходимый материал и инструменты. Прочитав все необходимые советы, вы сможете сделать опалубку самостоятельно. Главное знать, что неправильно сделанная опалубка пагубно повлияет на всю вашу стройку.

Определяем ширину отмостки

В выборе ширины отмостки нужно обратить внимание на крышу вашего дома. Отмостка не должна значительно выступать за уровень крыши, чтобы на нее не стекали осадки. Рекомендованная ширина — 60-100 сантиметров. При такой ширине вам будет удобно ходить и она будет выполнять гидроизоляцию нижней части здания.

Пошаговое руководсво

1. Необходимо определится с материалом. Самый практичный материал — это доски или фанера. Ими легко пользоваться и они не требуют больших затрат.

2. Переходим к выбору строительной опалубки. Выбрать следует среди съемной и несъемной опалубкой. Они различаются между собой тем, что одну нужно будет разбирать после строительных работ, а вторую нет. Практичностью и удобством среди всех застройщиков пользуются оба вида.

3. Когда вы определитесь с материалом и видом, нужно приступать к разметке. Для этого с края здания делается проекция и при помощи строительного отвеса. Полученную линию нужно зафиксировать отметкой и прибавить 30 сантиметров. Теперь наша разметка готова.

4. Согласно нашей полученной разметки, убирается верхний слой грунта примерно на 25 сантиметров в глубину.

Установка опалубки

5. Самым главным этапом идет монтаж опалубки. Все подготовленные материалы мы начинаем монтировать и укреплять по периметру опалубки. Для того, что бы наша конструкция была крепкой и надежной. Следует правильно расставить вбитые колышки и подпорки, при неправильном расположении наша опалубка может стать не пригодной для дальнейшего залива бетона.

6. Когда эта работа проделана, необходимо засыпать слой песком примерно в 5 сантиметров и залить обильным количеством воды. На песок с водой насыпается слой щебня. Вот эти сделанные вами действия помогут обеспечить качественно выполненную опалубку, готовую к использованию, которую можно заливать бетоном.

Материалы и инструменты для строительства

Для строительных работ необходимо запастись инструментами и материалом. Сделать всю работу своими руками будет невозможно, если у вас нет необходимого набора для строителя. Нужно заметить, что плохо подобранный материал пагубно окажет влияние на итог стройки.
Перечень необходимых инструментов и стройматериалов:

Лопата для подготовки грунта;
Цемент, песок и щебень для бетонирования;
Уровень и рулетка для точных измерений;
Доски или фанера для изготовления опалубки;
Мастерок и шпатель;
Пила, молоток и гвозди;
Тачка для перевоза материала значительно облегчит труд.

Основные правила устройства отмостки

Прямая роль отмостки — защищать бетон от воды значит, что укладываться она должна с небольшим наклоном. Делается для того, чтобы попавшая на отмостку вода стекла в низ. Следует понимать, что при неправильном уровне отмостки ее защита уменьшится. Всю работу с обустройством отмостки следует выполнить до первых заморозок. Отмостку делают строго по всему периметру здания, промежутки в ней строго делать нельзя. Даже самые незначительные промежутки повлияют на качество.

Не рекомендовано отмостку связывать с фундаментом. Это должны быть 2 разные конструкции, так как их размеры по разному будут меняться при сезонных перепадах температур.

Как правильно приготовить раствор и залить опалубку

Бетонирование отмостки

Приготовление раствора для заливки — самый важный этап для строительства отмостки. Для нее нужен очень прочный раствор на основе цемента не ниже марки м 300. В уличной агрессивной среде плохой раствор быстро испортится. Экономить на цементе нежелательно, от этого зависит качество и долговечность. Заколачивать раствор нужно в пропорциях 1 доля цемента на 3 доли песка. Желательно добавить морозоустойчивые добавки при приготовлении раствора в зимник период.

Перед заливкой следует сделать разметку уклонов, которые будут фиксироваться от дома параллельно стене. При помощи уровня нужно проверить линии опалубки. Для более точного уровня нужно закрепить нитки. Они будут служить вам в помощь при заливке бетона.

После этих простых манипуляций можно приступать к заливке самого раствора. Он должен получится густым и заливать его нужно беспрерывно. За процессом застывания нужно следить.

После заливки бетона и его подсыхания, требуется накрыть его пленкой на 48 часов. Делают эту процедуру для того, чтобы не испарилась влага, которая необходима бетону. Если у залитого бетона не будет влаги, проделанная работа напрасна. Он испортиться и начнет крошиться.

05.04.2016

Как выставить опалубку для фундамента по уровню

Главная » Блог » Как выставить опалубку для фундамента по уровню

Как выставить опалубку по уровню

С помощью лазерного уровня выставление опалубки производится одновременно по всему периметру. Прибор на расстоянии с высокой точностью проецирует видимые глазом вертикальные и горизонтальные линии, определяя форму будущего сооружения.

Возможности лазерных уровней при устройстве опалубки

Пузырьковые уровни допускают значительную погрешность. Использование гидравлических возможно лишь в диапазоне положительных температур. Из—за высокого сопротивления в трубках, жидкость в уровне устанавливается продолжительное время. Только на разметку сложного фундамента может уйти целый день.

Совсем другое дело, когда выставление опалубки производится с помощью лазерного уровня. Особенно это касается моделей, способных проецировать луч с разворотом на 360°. Достаточно установить такой прибор внутрь будущего фундамента, как получаем возможность выставить опалубку в любом её месте. К работе, без столпотворения, может приступить сразу несколько работников. Стыковка щитов произойдёт безукоризненно.

Говоря о фундаментах сложных форм, с наклонными плоскостями и гранями, выставление опалубки без лазерного уровня потребует кропотливых и долгих расчётов, изготовления макета будущей конструкций.

Лазерный уровень для домашнего обихода

Профессиональное оборудование дорогое, обладает большим функционалом. Для ведения домашнего хозяйства достаточно недорогих реечных моделей. Продвинутым владельцам загородной недвижимости, активно развивающим приусадебное хозяйство, обустраивающим придомовую территорию, имеет смысл остановиться на более дорогих конструкциях, с механизмом самонивелирования. В отличие от реечных лазерных уровней, где установка производится по воздушному пузырьку, здесь пространственная координация заложена в программе. Опция самонивелирования не допускает малейшего отступления луча от базовых проекций. Подробно ознакомиться с современными моделями лазерных уровней можно на сайте www.laserbuild.ru .

Использование лазерного уровня для выставления опалубки

Рассмотрим возможность использования лазерного уровня на примере устройства опалубки под ленточный фундамент. Профессиональный подход состоит в подготовке щитов, которые устанавливаются в траншею, выставляются по уровню и сколачиваются между собой. Последовательность действий:

устанавливаем уровень на высоту будущего фундамент и, проецируя луч по периметру траншеи, определяем необходимую ширину щита;
после изготовления стенок опалубки, производится их последовательная установка. Ориентируемся на проекцию луча. Выравнивание производим подкладками под нижнее ребро досок;
после установки щитов по горизонтали, проверяем вертикальность плоскостей. Регулирование производится распорками внутри опалубки и верхними стяжками;
после проверки конструкция жёстко сбивается. При необходимости вяжется арматура, и крепятся боковые откосы.

Возможен и упрощённый вариант выставления опалубки, когда проецирование луча ведётся на готовую опалубку. В этом случае маяки переносятся внутрь конструкции. По ним натягивается проволока, служащая ориентиром при заливке бетона.

Как выставить опалубку для ленточного фундамента

Надежность и жесткость, качества, которым должна соответствовать опалубка, и конечно, форма нулевого уровня, обязана быть идеальной. Поэтому для геометрии опалубки допускается отклонение не более 2 мм и 3 мм на стыковые щели между деталями системы. Итак сегодня мы поговорим о том, как выставить опалубку из досок для ленточного фундамента.

Устройство конструкции

Опалубка, изготавливаемая из дерева, из-за экономичности, является наиболее применяемым вариантом для установки фундамента ленточного типа. Для изготовления опалубки применяются доски и бруски, а также может использоваться фанера, и крепежные элементы.

Элементы изделия

Основными частями опалубки из дерева для фундамента, являются:

Палуба имеет форму щита и изготавливается из досок или листов фанеры;
Крепежи в качестве которых, применяются: шурупы, и гвозди различных размеров, а также проволока необходимая для стяжки различных элементов;
Леса распорки, стойки и рамы, обеспечивающие поперечную устойчивость.

Выбирая древесину для изготовления опалубки, следует проверить ее на изгиб, так как щиты должны сохранять форму при высоких нагрузках от бетона, доски выгибаться.

Для изготовления опалубки оптимальным вариантом будут струганные 25 — миллиметровые доски, желательно хвойных пород, эта древесина имеет высокую эластичность и прочность. Собирая щиты, необходимо использовать кромленные (обрезные) доски, это позволит уменьшить зазоры.

Для опалубки, доски целесообразно применять шириной до 150 мм и повышенной влажности. Просушенная древесина, будет вытягивать из раствора влагу, а это нарушит естественный ход застывания и отразится на качестве бетона.

Монтаж опалубки

Выполнив земляные работы, и установив на дно траншеи гидроизоляционный материал, приступаем к изготовлению щитов, для чего можно использовать доступные материалы.

Изготовление щитов

Для этого обрезанные трехметровые доски, соединяются между собой деревянными брусками, для фиксации которых можно использовать шурупы или гвозди. Бруски должны устанавливаться с интервалом не более 1 метра. Один конец бруска должен иметь заостренное основание, чтобы легче его было вбить в грунт. Устанавливая бруски к щиту, следует помнить, что заостренные концы должны направляться в одну сторону.

Детали опалубки фиксируются гвоздями, которые располагаются шляпками с внутренней стороны фундамента, это позволит получить фундамент с ровными стенками и облегчит проведение демонтажных работ.

Установка щитов опалубки

Опалубка над землей должна выступать минимум на 30 см. Для обеспечения высокого качества опалубки деревянные щиты необходимо надежно скрепляться, так как при заливке бетонный раствор будет оказывать высокие нагрузки.

Готовые щиты монтируются по всему периметру основания фундамента. Для крепления щитов используются доски и бруски, из которых изготавливаются хомуты. Хомут имеет П-образную форму, вертикальные его части изготавливаются из бруска сечением 40 мм, а для вертикальной части можно использовать доску 25х50 мм.

Для придания прочности в хомутах устанавливаются укосины. Для успешной сборки необходимо правильно выбрать длину брусков, с учетом, что она должна равняться половине высоты щита. Установка хомутов проводится у каждого бруска, которым скреплены щиты. Устанавливая щиты, следует строго соблюдать расположение конструкции вертикальной и горизонтальной плоскости.

Для изготовления подпорок (подкосов) используются доски, которые устанавливаются под углом к соединительным брускам и дополнительно подпираются колышками. Для фиксации подпорки к бруску, можно применять как гвозди, так и шурупы. Длина подкоса зависит от высоты щита и берется одинаковой.

Основным требованием, которому должна соответствовать вся конструкция деревянной опалубки, это отсутствие между досками крупных щелей. Наличие щелей будет способствовать протеканию цемента, и как следствие, конструкция фундамента будет иметь неправильные формы.

Идеальная деревянная опалубка может иметь щели не более 3 мм, такие щели, при заливке раствора и размокания древесины, быстро исчезнут.

Если после изготовления опалубка, имеет большое количество щелей, их необходимо устранить, для этого можно использовать рубероид или полиэтиленовую пленку. Данные материалы устанавливаются с внутренней стороны опалубки и фиксируются гвоздями или строительным степлером.

Проводя установку опалубки, одновременно проводится монтаж арматуры. Выполнив монтаж и фиксацию опалубки, с использованием уровня проверяется ее горизонтальность. Нелишним будет проверить крепление каждого элемента конструкции и соответствие проектным размерам.

После неоднократного контроля можно приступать к заливке бетона.

Навигация по записям

Как выставить опалубку под фундамент

Для того чтобы создать бетонную или железобетонную конструкцию всегда первоначально требуется возведение опалубки. Это временное сооружение, играющее роль своеобразной формы для заливки раствора, который при высыхании и становится фундаментом. И здесь возникает вопрос: «Как правильно выставить опалубку фундамента и не наделать большого количества ошибок?». Здесь необходимо проявить внимательность и ответственность, изучив все необходимые правила и нюансы. Также можно попробовать выставить опалубку фундамента, основываясь на просмотренных видео, предоставленных опытными специалистами.

Типы опалубок

Опалубки для фундамента делятся на два самых основных типа:

Съемные, снимающиеся после полного застывания бетонной смеси. Для изготовления такой конструкции применяются деревянные доски, щиты, или металлические элементы
Несъемные остаются вместе с раствором на все время существования будущей постройки.

Но также конструкции отличаются и типом материала, который используется для их конструирования. Бывают металлические и деревянные конструкции. Именно поэтому, перед тем как выставить опалубку под фундамент, необходимо окончательно определиться с ее типом и используемым для этого материалом. Для облегчения задачи стоит подробно ознакомиться с каждым вариантом.

Опалубка из дерева

Данный вариант является наиболее старым и, тем не менее, все также распространенным. Для конструирования данного элемента применяются деревянные доски, различные щиты. Для того чтобы соединить отдельные элементы используются брусья. Для этих же целей могут потребоваться разнообразные стяжки, скобы и проволока.

Важно! При конструировании такой опалубки нельзя оставлять зазоры между отдельными элементами, поскольку в противном случае раствор может вытекать, а это приведет к образованию фундамента абсолютно низкого качества.

Опалубка из металла

Опалубка, выполненная из металла, является более надежным и прочным вариантом. Здесь наиболее подходящими вариантами является сплавы алюминия и оцинкованная сталь. Каждый из предложенных вариантов обладает своими особенностями. Можно приобрести уже готовую конструкцию либо сделать ее самостоятельно.

Опалубка несъемного типа

Данный вид может быть изготовлен из металла. Но наиболее часто используется пенополистирол, который одновременно выполняет еще и роль теплоизоляционного слоя. Данный вид конструкции производится в форме отдельных блоков, которые перед заливкой раствора соединяются в месте возведения строения.

Для соединения используется специальная арматура, которая еще и служит для усиления прочности.

Условия правильного монтажа опалубки

После того как тип конструкции определен, требуются ответы на вопрос: «Как правильно выставлять опалубку под фундамент?». Ведь от этого полностью зависит качество не только самого основания, но всей постройки.

Для того чтобы все сделать правильно, необходимо следовать следующим правилам:

Перед установкой опалубки необходимо осмотреть и привести в порядок участок, выбранный под постройку, а именно: убрать весь мусор и сгладить все имеющиеся неровности на почве;
Осмотреть подготовленные для строительства опалубки деревянные материалы на отсутствие неровностей и загрязнений.

Важно! Внутренняя сторона подготовленной доски должна быть идеально ровной, без наличия сколов, трещин и сильных загрязнений. При возможности стоит заменить этот материал гладкой фанерой.

Выставление конструкции должно происходить строго по уровню;

Крепления должны быть очень плотно зафиксированы, поскольку при несоблюдении этого условия может произойти деформация будущего фундамента;

При конструировании опалубки стоит контролировать поверхность на отсутствие щелей и зазоров.

Обязательно, после того как опалубка будет полностью установлена и закреплена, стоит повторно проверить на выполнение всех правил. В этом помогут следующие приспособления: строительный уровень и уголок, отвес.

Сборка и установка опалубки для ленточного фундамента

Как известно, выставленная опалубка для фундамента по ширине должна составлять не менее 50 см. А вот высота должна составлять около 1 м. При самостоятельном изготовлении конструкции стоит руководствоваться этими параметрами. Также стоит обратить внимание на выбранную доску, которая по своей ширине должна быть не менее 20 см. Крепление досок должно выполняться не только в местах стыкования элементов, но и в центральной части собранного щита опалубки.

Для скрепления отдельных элементов применяются обычные гвозди и саморезы.

Совет! Существует своеобразный способ скрепления досок гвоздями. Они должны быть направлены относительно друг друга под различными углами. Такая методика обусловлена тем, что полученный результат будет более прочным при проверке на излом, а, следовательно, конструкция будет менее чувствительна к последующим нагрузкам.

Также необходимо подготовить брусья и доски, с длиной не меньшей 55 см.

Теперь можно заняться установкой подготовленной конструкции. Нижняя часть щитов должна располагаться по контуру подготовленной траншеи. Верхняя часть должна соединяться с помощью подготовленных досок и брусьев. Интервал между ними должен составлять не более 1 м.

Далее потребуется расклинивание опалубки с внутренней части. Для этого чаще всего используется арматура. Длина каждого металлического прута должна составлять около полуметра. Для закрепления арматура должна вбиваться острой частью в дерево.

Также потребуется закрепление конструкции с наружной стороны. Для этого также применяется арматура, которая устанавливается под наклоном к земле. Для проверки правильной установки используется строительный уровень. Теперь можно приступить к заливке бетонной смеси.

Для того чтобы увидеть на практике, как выставить опалубку фундамента, видео это, и еще множество других можно просмотреть в интернете на строительных сайтах.

Заключение

Для того чтобы правильно собрать и выставить опалубку стоит очень внимательно изучить все правила и особенности данного процесса. Кроме этого потребуется определить тип конструкции, поскольку от этого во многом зависит технология процесса.

Обсудить статью на форуме

Источники: http://lerk.ru/kak-vystavit-opalubku-po-lazernomu-urovnyu.htm, http://buildmeplease.com/kak-vystavit-opalubku-dlya-lentochnogo-fundamenta/, http://bouw.ru/article/kak-vistavity-opalubku-pod-fundament

Как собрать опалубку для заливки бетоном?

Чтобы работы по сооружению фундамента для здания были выполнены быстро и качественно, требуется возведение специальной опалубки для заливки бетонной смеси. Она собирается чаще всего из досок сразу на месте. Для небольшого дачного дома достаточно соорудить деревянную опалубку из обрезной доски, но если планируются более масштабные работы, то и конструкция будет более серьезной. Для частного малоэтажного строительства чаще всего применяется опалубка из досок. Ее легко собрать, расходы на монтаж не очень велики. Выясним, как же выставить такую опалубку правильно, чтобы все было ровно и без погрешностей.

Любая опалубка для ленточного фундамента должна легко демонтироваться после застывания бетона.

Классификация конструкций для заливки

Опалубка, которая применяется при строительстве, может быть самой различной. Конструкции для заливки можно классифицировать по нескольким признакам:

мелкощитовая;
крупнощитовая;
несъемная;
съемная;
объемно-переставная;
блочная;
подъемно-переставная;
горизонтально перемещаемая.

По используемым материалам:

Опалубка ленточных фундаментов.

стальная;
деревянная;
алюминиевая;
пластиковая;
комбинированная.

По типу теплопроводности:

утепленная;
неутепленная.

Сегодня опалубку для фундамента можно делать самого различного типа. В основном используют следующие виды конструкций для заливки бетоном:

сборно-щитовая — это самая распространенная разновидность, которая собирается из обычного дерева. В данном случае требуется обрезные доски скрепить при помощи гвоздей в щиты, из которых и будет собираться опалубка. Такой вариант самый простой и экономичный, но требуется строгое выравнивание отдельных элементов по уровню, чтобы не возникло перекосов;
конструкция из ламинированной фанеры предполагает использование влагостойкой фанеры ламинированного типа, листы крепятся на специальную раму. Такая опалубка получается более дорогая, ее можно разбирать и использовать для другого типа работ. Применяется она в том случае, если планируются строительные работы большого объема;
щитовая собирается из обычной влагостойкой фанеры, отдельные элементы стягиваются скобами, для крепежа применяются распорки. Такой вариант очень надежен, при установке необходимо выставление по уровню, чтобы не допустить неровностей.

Вернуться к оглавлению

Опалубка под ленточно-свайный фундамент.

К выставлению опалубки надо подходить довольно серьезно, так как именно от этого зависит качество, прочность, надежность всего фундамента. Если опалубку выставить неправильно, то конструкция не будет иметь тех параметров, которые необходимы, а значит, фундамент доставит много сложностей. Чтобы правильно выставить опалубку, необходимо соблюдать такие особенности работ:

перед тем как приступить к сборке конструкции, следует участок, где будет производиться строительство, полностью очистить от мусора, имеющихся неровностей. Во многих случаях требуется снять плодородный слой грунта;
несмотря на то что под опалубку для фундамента можно использовать обычные обрезные доски, придется следить, чтобы поверхность, обращенная к бетону, была ровной и чистой.
Не допускается, чтобы внутренняя поверхность досок содержала неровности, трещины, следы загрязнений, сколов и прочее.
Поэтому часто специалисты рекомендуют для такой конструкции применять фанерные щиты, поверхность которых идеально ровная;
выставлять опалубку надо строго по уровню, все крепления выполняются таким образом, чтобы при затвердении бетонной смеси не происходило усадки. Если это условие не соблюдать, то фундамент начнет деформироваться, а в дальнейшем не выдержит тех нагрузок, которые планировались при строительстве;
при креплении отдельных элементов надо обращать внимание, чтобы между отдельными досками не было щелей, зазоров. Все крепления должны быть надежными, способными выдержать нагрузку от заливаемого в конструкцию бетона. Правильно будет после монтажа дополнительно пройтись вдоль стенок, чтобы еще раз все перепроверить.

Для проверки ровности опалубки перед заливкой можно воспользоваться такими инструментами: отвес, строительный уровень, уголок. Если опалубка используется несколько раз, то после ее снятия необходимо убрать все следы бетона, очистить крепежные элементы. Рекомендуется также проверить целостность досок и щитов.

Вернуться к оглавлению

Схема щитовой опалубки.

Чтобы смонтировать сплошную опалубку для фундамента, необходимо выполнить такие этапы работы:

первыми ставятся так называемые маячные щиты, то есть доски, которые необходимы для выравнивания основания. Их надо ставить по сторонам на расстоянии в 3-4 м, крепить их следует подкосами и лентами необходимой жесткости. В результате получается ровное покрытие;
чтобы сделать опалубку для фундамента более надежной, следует по бокам щиты скрепить продольными досками, прибиваются они обычно снаружи. Для придания продольным доскам большей устойчивости надо поставить наклонные подкосы, которые также позволят выровнять маячные щиты по вертикали;
обычные щиты крепятся дополнительно пружинными скобами, специальными натяжными крюками;
в некоторых случаях сплошная опалубка для ленточного фундамента может иметь высоту, превышающую 2 м, поэтому правильно снабдить конструкцию площадками и лестницами для удобства выполнения заливки бетоном;
после того как бетон подсох, можно разобрать опалубку для фундамента. Все действия по демонтажу выполняются в обратном порядке.

Вернуться к оглавлению

Схема съемной опалубки для фундамента.

В некоторых случаях делают ступенчатую опалубку для фундамента ленточного типа. Процесс этот очень простой, хотя и требуется строго соблюдать все этапы, чтобы основание было сделано правильно и получилось прочным и надежным. Работа по выставлению ступенчатой опалубки включает в себя:

монтаж нижней ступени конструкции для заливки;
произведение бетонирования нижнего слоя;
монтаж второй ступени, так называемой малой опалубки;
бетонирование второго слоя и так далее.

Работы можно проводить и другим методом. В этом случае ступенчатая опалубка собирается сразу на всю необходимую высоту. Но придется следить, чтобы все поверхности и углы были правильно состыкованы, каждый ярус полученной конструкции должен очень точно повторять нижний, уже установленный. После того как собрана и проверена опалубка, можно приступать к армированию и заливке бетонной смесью.

Вернуться к оглавлению

Схема монтажа опалубки ленточного фудамента.

Чтобы правильно выставить опалубку для плитного фундамента, необходимо еще на этапе подготовки предусмотреть, чтобы стенки и дно котлована под плиту были максимально ровными. После этого выполняется насыпка песчаной подушки, ее утрамбовка. Доски для такой конструкции выставляются по уровню: высота стенки должна быть немного выше, чем расчетная точка верхней поверхности бетонной фундаментной плиты. Это требуется, чтобы залитый раствор не переливался через края. Если плита будет невысокой, то правильно взять один ряд обрезной доски, высота которого будет составлять до 50 см. Если высота плиты больше, то необходимо выставлять 2 ряда или 3, 4.

По наружной стороне выравниваются вертикально расположенные распорки. Они вбиваются в землю, скрепляются. Горизонтальные и вертикальные углы надо проверять еще при выставлении конструкции, так как после заливки исправить что-либо будет уже невозможно. После выставления опалубки на дне котлована расстилают по всей площади слой гидроизоляции. После этого можно приступать к армированию и заливке бетонной фундаментной плиты.

Вернуться к оглавлению

Схема опалубки столбчатого фундамента.

Конструкция для столбчатого фундамента ставится примерно по тому же принципу, как для обычного ленточного, но доски должны в этом случае стоять вертикально, иметь горизонтальное крепление. Несколько подпорок можно установить вертикально, если фундамент будет выше 1 м. Стыки должны быть герметичными, чтобы бетон при заливке не вытекал. Обычная обрезная доска подходит, если бетонирование выполняется для прямоугольных или квадратных опор, но если скважины будут круглыми, то необходимо в качестве опалубки для заливки использовать керамические или асбестовые трубы. Последний вариант будет не съемным, то есть опалубка не будет выниматься, а останется в скважине.

Отдельно стоит отметить опалубку для ростверка столбчатого фундамента. Ее отличие в том, что она располагается на некотором возвышении над уровнем грунта. В данном случае тщательно укрепляются элементы опалубки у нижних углов, чтобы при заливке бетонная смесь не могла вытекать, от этого зависит качество выполнения работ. Наклонные подпорки делаются длиннее, чем для обычного ленточного основания, но в остальном выставление конструкции ничем не отличается.

Опалубка — это один из важнейших этапов сооружения любого фундамента. При выставлении такой конструкции, которая представляет собой специальный каркас для заливки бетона, необходимо учитывать особенности основания, тип опалубки (съемный и несъемный). Сама конструкция должна быть тщательно выровнена, чтобы потом не было лишних проблем с фундаментом.

Как правильно выставить опалубку под фундамент по уровню?

При возведении монолитного фундамента, очень важно правильно выставить опалубку –конструкция должна создавать жесткую форму с заданными геометрическими размерами.

От точности выставления напрямую зависит прочность и надёжность фундаментной опоры здания. В этой статье – все о том, как правильно необходимо выставить опалубку для заливки фундаментных опор.

Какую выбрать?

Несъемная опалубка

Различают съемную и несъемную конструкцию опалубки. Для монолитного фундамента она обычно изготавливается из дерева, фанеры или металла. Несъемные формы для фундамента изготавливают из листов пенополистирола. Пенополистирол не демонтируют после застывания бетонной смеси – слой служит дополнительным утеплением фундаментных опор (этот способ изготовления наиболее приемлем для районов с холодным климатом).

Сборка опалубки фундамента необходима при бетонировании монолитных строительных конструкций – в нее устанавливается арматурный каркас, происходит заливка бетонной смеси, которая, застывая, придает конструкциям фундаментов необходимую форму и жесткость. Четко выставленные опалубочные щиты помогают сохранить фундамент из монолитного железобетона в заданных проектом размерах.

Изготовление щитов из дерева

Деревянная опалубка

Опалубку, изготовленную из деревянных досок, требуется максимально подгонять, добиваясь минимальных зазоров между двумя досками, чтобы бетонная смесь не вытекала из короба через существующие щели. Опалубочные формы должны обладать максимальной гладкостью, не иметь изъянов, в таком случае финишную отделку стенок фундамента будет очень легко довести до совершенства.

Деревянную опалубку изготавливают в форме продолговатого щита, при установке элементы скрепляются между собой с помощью металлического крепежа (гвоздей и саморезов). Древесину выбирают хвойных пород, идеально подходят струганные обрезные доски толщиной 25 мм, при ширине до 150 мм.

Стойки и рамы формы для монолитного фундамента изготавливаются из деревянных брусков – эти элементы обеспечивают устойчивость щитов во время заливки бетонного раствора.

Очень важно применять для изготовления опалубки пиломатериал повышенной влажности – это необходимо для того, чтобы дерево не впитывало влагу из бетонного раствора, что сильно ухудшит качество застывающего бетонного раствора.

Правила установки

Заливка фундамента

При монтаже очень важно выполнять существующие строительные нормы и правила – это поможет залить крепкий и надёжный фундамент из монолитного железобетона:

Не допускается устанавливать опорные стойки опалубочных щитов на вскопанный или насыпной грунт, требуется обеспечить конструкции надёжность и устойчивость, для чего на проблемных грунтах требуется подкладывать под опорные стойки обрезки досок.
Щиты должны сохранять неизменное положение достаточно длительный срок, учитывая воздействия на них массы залитого в конструкцию бетона, поэтому деревянную опалубку можно укреплять постановкой раскосов, стоек и подпорок.
В просадочных и пучинистых грунтах форму монтируют на специальные фундаментные обрезы, заглубленные ниже точки промерзания грунта.

Монтажные работы

Разметку опалубки на участке застройки удобно выполнить колышками с натягиванием по ним строительного шнура или лески. Очень важно помнить, что фундамент должен быть шире стен на 10-15 см. Каждое действие стоит проверять уровнем и лазерным нивелиром – так можно обеспечить наиболее ровное расположение щитов опалубки.

Выставить опалубку правильно можно только при использовании уровня, которым следует периодически проверять возможное смещение щитов при установке.

Начать установку щитов можно только на ровном месте, закрепляя каждый щит при помощи обрезков арматуры и деревянных подпорных колышков. Арматурными прутами крепят щиты с внутренней стороны – после бетонирования арматура послужит дополнительным элементом армирования для придания вертикальной жесткости. Посмотрите видео, как монтировать опалубку без ошибок.

Нижние края опалубочных щитов должны полностью опираться на верхнюю поверхность земли, а соседние элементы – иметь наиболее возможное плотное прилегание друг к другу.

Боковые щиты стягивают при помощи специальных стяжек из бруса, который укрепляют поверх щитов опалубки сверху. Стяжки устанавливают через 0,5 – 1,0 метр.

Как правильно выставить щиты опалубки по уровню

Обычно опалубка возвышается над уровнем земли на 30 см, очень важно выставить щиты максимально ровно, чтобы на поверхности фундамента не было перепадов по высоте. Все операции по монтажу опалубки следует проверять по уровню. Очень важно выставить по уровню верхний край опалубки, для чего в центре постройки вбивают кол, на котором отмечают нулевую отметку фундамента. Затем с помощью трубчатого уровня отметки выносятся на поверхность опалубочных щитов или кольев. Бетон следует заливать в конструкцию в соответствии с нанесенными рисками.

Когда бетонная смесь застынет и наберет прочность – щиты можно демонтировать, обычно это бывает на 14-15 день после заливки бетона.

При устройстве опалубки под фундамент лучше не халтурить в работе, иначе долговечность построенного дома будет находиться под угрозой.

Статьи по теме:

Типы опалубок

Опалубки для фундамента делятся на два самых основных типа:

Съемные, снимающиеся после полного застывания бетонной смеси. Для изготовления такой конструкции применяются деревянные доски, щиты, или металлические элементы
Несъемные остаются вместе с раствором на все время существования будущей постройки.

Опалубка из дерева

Опалубка из металла

Опалубка несъемного типа

Для соединения используется специальная арматура, которая еще и служит для усиления прочности.

Условия правильного монтажа опалубки

Для того чтобы все сделать правильно, необходимо следовать следующим правилам:

Перед установкой опалубки необходимо осмотреть и привести в порядок участок, выбранный под постройку, а именно: убрать весь мусор и сгладить все имеющиеся неровности на почве;
Осмотреть подготовленные для строительства опалубки деревянные материалы на отсутствие неровностей и загрязнений.
Важно! Внутренняя сторона подготовленной доски должна быть идеально ровной, без наличия сколов, трещин и сильных загрязнений. При возможности стоит заменить этот материал гладкой фанерой.
Выставление конструкции должно происходить строго по уровню;
Крепления должны быть очень плотно зафиксированы, поскольку при несоблюдении этого условия может произойти деформация будущего фундамента;
При конструировании опалубки стоит контролировать поверхность на отсутствие щелей и зазоров.

Сборка и установка опалубки для ленточного фундамента

Для скрепления отдельных элементов применяются обычные гвозди и саморезы.

Также необходимо подготовить брусья и доски, с длиной не меньшей 55 см.

Заключение

Строим дом из пеноблоков своими руками
Плавающий фундамент
Опалубка для фундамента своими руками
Фундамент под печь в баню

Опалубка для фундамента своими руками и пошаговая инструкция процесса

Выбор материала зависит во многом от типа конструкции, поскольку надо рассчитывать прочность досок, щитов, металла и других элементов, которые участвуют в этом «интерактивном событии». Предположим, что строится одноэтажный дом или гараж. Для опалубки нам понадобятся листы ОСБ толщиной 12 мм, можно 10 мм, но заливать бетон надо будет постепенно, чтобы нигде не выдавило «пузо». Вместо листов ОСБ можно использовать старые деревянные двери, металлические ворота, листы железа и все, что не слабее по прочности и имеет ровную поверхность.

Не обязательно, чтобы ровно было с двух сторон. Даже с внутренней стороны допускаются неровности на 2-3 сантиметра – это вполне нормально и на процесс никак не повлияет. Главное, чтобы легко можно было потом отковырять от бетона этот материал, то есть, без каких либо элементов, которые попадают в пространство, предназначаемое для заливки бетона. Далее нам понадобится деревянный брус 50х50 мм, который мы нарежем. Желательно, чтобы он был из твердых сортов древесины, идеальный вариант – лиственница. Ее стоимость, конечно немалая, поэтому, если не будет достаточно средств, можно купить 10 метров соснового бруса.

Выставляем опалубку и внутреннюю стяжку

Сюжет об опалубке своими руками

Для того чтобы опалубка для фундамента была ровной, надо выровнять подошву по уровню, проследить, чтобы ее угол наклона был незначительный, а между листами ОСБ и землей была небольшая щель, которая без труда сможет залиться раствором. Далее необходимо следовать инструкции.

Нарезаем деревянный брус по 25 сантиметров (зависит от ширины фундамента, если она будет 30 см, то по 30 нарезаем), причем следим, чтобы срез был максимально ровным. Нам понадобится около 4 таких кусочков на 1 метр погонный фундамента, если его высота будет 150 сантиметров (среднестатистический для дома).

Ставим 2 листа ОСБ или щиты напротив друг друга, вставляем между ними брусок длиной 25 сантиметров и завинчиваем по 1 шурупу с разных сторон через ОСБ плиту. Такая процедура является необходимой и при установке обычных досок в роли опалубки, так как существенно повышает прочность всей конструкции.

Следующий блок из ОСБ или другого угодного материала крепим так, чтобы между ними был минимальный зазор, привинчиваем планками. Так выставляем все до самого конца, чтобы не было нигде щелей. Толщина фундамента будет везде одинаковой, так как вы сможете контролировать ее при помощи деревянного бруска. Такое устройство опалубки ленточного фундамента позволяет существенно повысить ее точность.

Теперь у нас имеется готовая конструкция, которую надо выровнять по уровню влево-вправо. Она еще легко перемещается и ее можно подкорректировать, но лучше изначально выставлять все по нитке, чтобы избежать возможных «волн». С досками работать намного тяжелее, хотя получится на 20% дешевле. Толщина доски для опалубки фундамента не обязательно должна быть большой – 1.5 см будет достаточно, ведь главное – внутреннее укрепление и наружные опоры.

Наружные распорки

Видео об установке подпорок опалубки

Теперь перейдем к самой важной части нашего дела – наружным опорам для опалубки. Без них она просто развалится, поэтому надо уделить немного времени и выделить материалы для сооружения таких элементов. Рассмотрим пошаговую инструкцию как это сделать.

Нарезаем деревянный брус размером 60, 90 и 120 сантиметров. 1 край оставляем срезанным под ровным углом, а другой делаем 45 градусов.

Через каждый метр устанавливаем по 3 опоры на высоте 60, 90 и 120 сантиметров соответственно. Прямым углом упираем в землю и немного забиваем брус, после чего наклоняем заостренным концом к ОСБ листу, к которому он отлично прилегает. Завинчиваем шуруп.

Забиваем опоры вертикальные. В основном вся конструкция будет держаться на них. Надо взять стремянку и металлические трубы, уголки, квадраты – все, что имеет хорошую несущую способность и забить их на 50-60 сантиметров в землю, причем впритык к опалубке. Это не позволит низу отойти.

Изготовление опалубки для ленточного фундамента таким способом позволит максимально обезопасить конструкцию от поломки, даже при быстром заливании фундамента. Но не спешите, лучше делать все в несколько этапов – эффект будет намного лучше.

Завершающие роботы

Рано еще утверждать, что вы знаете, как сделать опалубку для фундамента, поскольку надо все подготовить к заливке бетона и только тогда можно говорить об окончании работ. Первым делом надо протянуть нитку – уровень, по которому будет залит фундамент. Если где-то ошибиться с уровнем, тогда вся конструкция будет некачественной, поскольку доливать 5-6 сантиметров нельзя после отвердевания бетона. Это нарушает закон монолитности. Установить криво дом тоже не получится, придется долго и нудно выравнивать первые ряды.

Берем уровень, опускаем его между листами ОСБ, отмечаем маркером линию нулевого значения, после этого натягиваем нитку так, чтобы она проходила точно по отметкам. Теперь можно заливать фундамент, наблюдая за уровнем и разравнивая его. Деревянные внутренние стяжки оставляются внутри или убираются при заливании фундамента (при достижении фундамента до укрепляющего элемента останавливаются на 2 часа, чтобы бетон немного уселся, потом отвинчивают брус).

Теперь мы рассмотрели, как делать опалубку для фундамента и укрепить ее снаружи и изнутри. Такая система подойдет для гаража или одноэтажного дома, для коттеджа лучше будет использовать доски – они немного прочнее и легче снимаются потом. Единственный минус – их очень долго крепить.

Автор: Григорий
Распечатать

Как построить опалубку | HowToSpecialist

В этой статье рассказывается о , как построить опалубку для фундамента дома, гаража или других построек, но вы также можете использовать эти методы для заливки больших пролетов бетона, таких как террасы или террасы. Строительство опалубки для бетона — не сложная работа, но работать нужно терпеливо и с большой осторожностью, иначе вы не сможете заливать бетон профессионально. Существует сильное заблуждение, что все, что нельзя увидеть, неважно.Нет ничего более ложного, и в этом пошаговом руководстве, сделанном своими руками, мы покажем вам, насколько важно построить правильную опалубку для бетонного фундамента. Следовательно, вы должны следовать нашим рекомендациям и использовать только лучшие материалы и инструменты, особенно если у вас нет опыта. Кроме того, мы рекомендуем нанять квалифицированного специалиста, потому что это одна из тех вещей, с которыми мы не можем играть.

Строительство фундамента вашего дома имеет важное значение для его долговечности, поэтому убедитесь, что вы наняли квалифицированного инженера, который определит количество арматурных стержней, которые вам нужно использовать, и глубину вашего фундамента.Вы должны найти эти детали в планах фундамента, поэтому обязательно соблюдайте их, иначе вы рискуете получить серьезный штраф или построить небезопасный дом. Тем не менее, первый этап строительства бетонного фундамента — это научиться копать фундамент .

Чтобы построить жесткую форму , вы должны использовать деревянные доски 2 × 10 и закрепить их скобами 2 × 4. Исходя из нашего опыта, мы можем заверить вас, что плохая работа напрямую повлияет на качество и долговечность вашего фундамента, поэтому следуйте нашим советам, чтобы сделать работу профессионально.Бетон будет оказывать большое усилие на деревянную опалубку, поэтому вы должны закрепить ее прочными скобами. Кроме того, убедитесь, что между деревянными досками нет видимых зазоров, так как через них может просочиться бетонный сок.

Построение опалубки под фундамент вашего дома — идеальная возможность для установки листового утеплителя из полистирола. Поэтому изучите местные нормы и правила и выберите листы, которые удовлетворяют ваши потребности и соответствуют местным нормам. Используйте ножовку, чтобы разрезать листы, когда вам нужно отрегулировать их размеры.Работайте с большой осторожностью и следуйте плану дома, если хотите получить профессиональный результат.

Сделано по плану

Для того, чтобы построить опалубки фундамента , необходимо:

Материалы

Древесная плита 1 × 4 для строительства опалубки
Деревянные стойки 2 × 4 для фиксации опалубки для бетона
Пиломатериал 2 × 4 для крепления опалубки
гвозди / шурупы для крепления опалубки
листы полистирола для утепления фундамента (опция)

Инструменты

перчатки защитные, очки
сантиметровая лента, столярный карандаш, l-образный квадрат
циркулярная пила / лобзик для сборки опалубки
молоток

Подсказки

Используйте обувь, чтобы не испачкать одежду и кожу бетоном
тщательно очистите ваши инструменты после завершения проекта
носить защитные очки и перчатки, чтобы избежать возможных травм

Время

от нескольких часов до дня, в зависимости от поверхности вашего фундамента и количества рабочих

Установка арматурной конструкции в фундамент

Установка арматурной конструкции в траншеи фундамента

Первым шагом этого проекта является установка арматурной конструкции в траншеи фундамента.Тем не менее, есть случаи, когда вы не можете установить такую сложную арматурную конструкцию (в случае легких конструкций — большие пролеты из бетона).

Умный совет: сначала необходимо соединить вместе все арматурные балки над траншеями фундамента. Следовательно, используйте пиломатериалы размером 2 × 4 через каждые 2 фута над траншеями, чтобы убедиться, что они выдержат вес арматурной конструкции.

Арматурные балки в фундаменте

После того, как вы правильно соединили арматурные балки, вы должны установить всю конструкцию на дно фундамента.Следовательно, вам нужно вытащить все доски 2 × 4 (на которых находится арматурная конструкция) одну за другой, пока арматурная конструкция не упадет в фундамент.

Умный совет: еще раз проверьте, правильно ли выполнены соединения арматурной конструкции, иначе фундамент не выдержит вес дома.

Стык арматурной конструкции

На этом изображении вы можете увидеть крупный план стыка арматурной конструкции. Вы должны заметить, что соединение жесткое и надежно закреплено проволокой.Убедитесь, что армирующие балки правильно выровнены, так как стены будут возводиться точно над ними. Если арматурные балки не сделаны должным образом, стены вашего дома не будут поддерживаться должным образом.

Умный совет: Во время строительства фундамента процесс должен контролироваться квалифицированным специалистом в этой области.

Опалубка фундамента

После того, как вы убедились, что армирующая конструкция сделана правильно и выровнена в соответствии с планом фундамента, вы должны построить опалубку, чтобы можно было заливать бетон.

Умный совет: опалубка должна быть построена профессионально, так как при заливке бетона ей придется выдерживать огромные усилия.

Устройство опалубки бетонного фундамента

Опалубка

Для изготовления опалубки фундамента необходимо использовать качественные деревянные доски 2х10 и столбы 2х4. Следовательно, вы должны прочитать планы фундамента, чтобы увидеть высоту отметки фундамента от земли.Далее вам нужно построить панели опалубки, как вы можете видеть на изображении.

Умный наконечник: при закреплении штифтов 2 × 4 следует использовать l-образный угольник, чтобы убедиться, что они вертикальны. Заглушки необходимо закрепить через каждые 2 фута с помощью гвоздей.

Крепление опалубки раскосами

Для закрепления опалубки необходимо установить распорки на колышки. Следовательно, на одном конце вы должны прикрепить распорки к штифтам с помощью шурупов / гвоздей, а на другом конце вы должны вставить его в землю как минимум на 30 см.

Умный совет: при установке опалубки необходимо использовать спиртовой уровень, чтобы убедиться, что она ровная. Кроме того, если вам нужно соединить вместе несколько панелей опалубки, вы должны использовать веревочные линии, чтобы убедиться, что они выровнены.

Крепление опалубки

Затем, после того, как вы установили опалубку, вы должны убедиться, что она жесткая и надежно закреплена скобами. Кроме того, вы можете прикрепить внутреннюю опалубку к внешней опалубке, установив брус 2 × 4 через каждые 2 фута, как вы можете видеть на изображении.

Умный наконечник: для надлежащей изоляции фундамента вы можете установить листы полистирола (толщиной 4 дюйма / 10 см) по внешнему периметру траншей. Таким образом, зимой температура в помещении не упадет из-за холодного пола.

Крепление опалубки брусом 2 × 2

На этом изображении вы можете увидеть крупный план с опалубкой, а также с арматурными стержнями. Вы должны заметить, что балки арматуры выровнены должным образом, а опалубка является отвесной и жесткой из-за ранее установленных скоб и колышков.

Строительство опалубки под фундамент — это очень серьезный проект, поэтому вам должен руководить квалифицированный специалист. Кроме того, помните, что вы должны соблюдать местные нормы и правила строительства, иначе вы подвергнете себя большой опасности.

Помните, что наша статья носит исключительно информативный характер, чтобы вы ознакомились с процессом строительства опалубки для бетонного фундамента. Мы не несем ответственности за ваши действия и не утверждаем, что именно так следует поступать.Напротив, мы показываем вам, как мы работаем только в некоторых случаях.

Заливка бетона в опалубку

После того, как вы проверили жесткость опалубки фундамента и убедились, что она выровнена по вертикали, вы должны залить бетон. Вы можете заливать бетон разными способами: вы можете приготовить его с помощью механического миксера и транспортировать его на тачке, вы можете залить его прямо из автобетоносмесителя или вы можете использовать помпу и 4-дюймовые шланги.

Если место недоступно для автобетоносмесителя, так как заливать бетон напрямую, также необходимо арендовать помпу для бетона.После этого к помпе нужно подвести несколько шлангов, чтобы иметь доступ к опалубке. После того, как вы залили фундамент бетоном, вам нужно использовать вибратор для бетона, чтобы убедиться, что не осталось воздушных карманов. В большинстве случаев компания, поставляющая бетон, также предоставит вам вибратор для бетона, но бывают ситуации, когда вам необходимо арендовать инструмент.

Узнайте больше о , как залить бетонный фундамент .

Спасибо, что прочитали нашу статью о , как построить опалубку для бетонного фундамента, и мы рекомендуем вам поделиться нашим проектом с друзьями с помощью виджетов социальных сетей.

Связанные проекты:

Как вырыть фундамент

Как залить бетонный фундамент

Формирование фундамента

«Хотите, чтобы ваш гараж

основал фундамент
, сделанный так, как это делают профессионалы?»

Правильное формирование фундамента гаража является ключом к успешному строительству гаража и повлияет на все ваши работы по возведению каркаса над ним.Крайне важно, чтобы формы были квадратными, прямыми, ровными и отвесными, иначе вы заметите все мелкие дефекты в этой работе после заливки бетона и снятия форм.

Формирование неровностей, квадратов и отвесов повлияет на всю работу, которую вы выполняете на готовом фундаменте гаража, поэтому лучше всего потратить столько времени, сколько вам нужно, чтобы исправить это, потому что бетон, который вы заливаете, неумолим как только он затвердеет.

Давайте начнем с того, как построить эффективные формы фундамента гаража для фундамента Тип 1 , которые легко сделать прямыми линиями и которые будут противостоять давлению влажного бетона, когда их кладут на них, так что линия остается прямой после бетонирования. вылечил и установил.

Вам понадобится ДСП средней плотности толщиной 3/4 дюйма для лицевой стороны форм, а на «Схеме компоновки листа формы» ниже показано, как вы будете вырезать формы из листов размером 4 x 8 футов и одного (1) листа 4. Лист размером ‘x 9’, чтобы вы могли получить 3 длины формы из каждого листа 4 ‘x 8, и лист 4’ x 9 ‘потребуется для дополнительной длины, необходимой на торцевых панелях, чтобы формы перекрывались в углах и могут быть связаны вместе снаружи.Эти критерии основаны на нашем примере, который представляет собой готовый фундамент гаража размером 12 x 24 футов.Построение проекта гаража, который будет правильным, ровным и квадратным, будет зависеть от того, насколько хорошо вы выполните планировку фундамента и работы по формованию. Посмотрим, как это делается!

Наилучший подход — иметь все листы ДСП, готовые к резке за один раз, и установить упор настольной пилы для разрезания кусков до ширины 15-7/8 дюймов, чтобы вы могли получить три листа полной длины. с каждого листа после определения ширины пильного полотна.

Затем вам нужно укрепить края периметра формы с помощью 2 x 2, которые будут приклеены и прибиты к граням длины формы.Диаграмма «Типичная длина готовой формы», показанная ниже, показывает, как эта сборка будет выглядеть после завершения. Вы должны отрезать все отрезки длины 2 x 2 сразу перед сборкой, а также просверлить отверстия под болты диаметром 3/8 дюйма в вертикальных 2 x 2, чтобы все они находились в одном и том же месте для целей выравнивания, когда вы будьте готовы скрепить вместе длины вашей формы.

При размещении 2 x 2 на куски формы обильно используйте клей. Вы должны использовать строительный клей для наружных работ и оцинкованные гвозди №10, вставленные со стороны фундамента в форму 2 x 2.Перед использованием форм дайте клею застыть примерно за 72 часа, чтобы между деревом образовалась прочная связь. Прочные формы необходимы для превосходного фундамента окончательного гаража.

Неважно, какой тип гаража вы планируете построить на фундаменте вашего гаража. Это может быть сборный гараж, комплектная система из дерева или стали, готовые панели или каркас из палки. Если вы планируете построить гараж правильно, то на этапе фундамента у вас не будет достаточно времени и заботы.

Теперь, когда у вас есть длина опалубки, давайте посмотрим на схему «Опалубка фундамента гаража 1-го типа» ниже и установим эти формы на место и готовы к закреплению с помощью столбов 2 x 4, чтобы вы могли заливать бетон для фундамента гаража.

Основной подход состоит в том, чтобы разместить внутреннюю поверхность форм непосредственно под линиями, прикрепленными к вашим тестовым доскам, и использовать отвес, если необходимо, чтобы получить общее выравнивание для всех четырех сторон. Затем вы можете откинуть назад свои струны и начать скреплять формы вместе в местах их стыков с помощью болтов с квадратным подголовком диаметром 1/4 дюйма.

После того, как каждая сторона будет соединена болтами, вы можете начать выравнивание форм фундамента гаража от одного конца до другого. Используйте столбики 1 x 2 на внутренней стороне макета формы, чтобы временно выровнять все по вертикали, прежде чем проверять углы на квадрат.После того, как все четыре стороны выровнены, вы можете выровнять углы, проверив их либо вернув на место линии струн из тестовой доски, либо используя технику возведения в квадрат, показанную на странице Foundation Layout .

Когда все четыре стороны выровняются и выровняются по квадрату, вы можете разместить свои стойки (распорки) 2 x 4 напротив внешней стороны форм, как показано на схеме «Распорка формы фундамента гаража 1-го типа» ниже.

Наилучший способ — сначала поставить колышки с обеих сторон всех четырех углов.Затем возьмите веревочную леску и прикрепите ее к одной из длинных сторон чуть выше внутренней стороны формы и начните забивать колья в землю по этой длине, проверяя прямолинейность формы по сравнению с линией веревки.

Перемещайте опалубку фундамента гаража внутрь и наружу, устанавливая колья, чтобы сделать ее как можно более прямой и совпадающей с линией веревки над ней. Затем повторите эту же процедуру с оставшейся длинной стороной, а затем с короткой стороной. Продолжайте проверять прямолинейность, вставляя колья 2 x 4 в землю.Кроме того, постоянно проверяйте уровень с четырехфутовым уровнем вдоль верхней части форм, когда вы перемещаетесь по периметру (строительство гаража требует постоянного выравнивания и проверки квадратов по мере прохождения каждой фазы).

Когда вы вбиваете свои 2 x 4 колья в землю, оставьте их на 2–3 дюйма над верхом форм фундамента гаража и будьте осторожны, чтобы не ударить по ним кувалдой. Вы можете прибить колышки 2 x 4 к 2 x 2 в верхней части форм, перемещаясь по периметру, чтобы все надежно удерживалось на месте.

«Деталь поперечного сечения формы» слева показывает хороший пример того, как колья 2 x 4 скрепляют форму. Их следует размещать на максимальном расстоянии 16 дюймов от центра и в любом проблемном месте, где вам нужно сохранять форму прямо.

После того, как опалубка фундамента гаража закреплена, вы можете поместить пароизоляцию по всей площади внутри опалубки и распылить разделительный состав для форм на поверхность опалубки, которая будет соприкасаться с бетоном. Некоторые подрядчики используют для этой цели мазут, распыляемый с помощью ручного опрыскивателя для борьбы с сорняками.Вы также можете приобрести коммерческий жидкий состав для этой цели в любом домашнем магазине Big Box. Поскольку ваши формы будут новыми, рекомендуется проделать эту процедуру дважды, и вам нужно быть осторожным с количеством распыляемого средства, так как новые формы впитают часть этого в древесину.

Советы по гаражу: Рекомендуется повторить нанесение разделительной смазки сразу после того, как автобетононасос подъезжает к месту. Кроме того, перед заказом бетона в день заливки разместите всю арматурную сталь внутри форм, включая проволочную сетку, которая будет проходить в зону пола.Убедитесь, что у вас есть достаточное количество анкерных болтов, которые можно вставить после заливки, и пометьте их места черным мелком на формах перед заливкой.

Для достижения 60% прочности бетона требуется 28 дней. Остальные 40% происходят в течение многих лет гидратации. Чем старше бетон, тем тяжелее он становится!

Для правильного затвердевания фундамента гаража вы можете покрыть бетон мешковиной после завершения всех отделочных деталей и полностью смочить его водой по всей поверхности.Вы должны делать это ежедневно в течение первых семи дней и осторожно относиться к воде. Это предотвращает быстрое увлажнение от ветра и солнца, которые ослабят конечный продукт и могут привести к растрескиванию поверхности.

По прошествии первых семи дней можно снять мешковину и снять опалубку фундамента гаража. Готовый продукт должен выглядеть как на схеме «Готовый фундамент гаража 1-го типа», показанной выше. Анкерные болты должны находиться на высоте не более 2-1 / 4 дюйма над поверхностью готового пола.

Советы по гаражу: Размещение анкерных болтов в правильном месте очень важно, чтобы они не падали прямо под шпильку 2 x 4. Это требует предварительного планирования, чтобы знать, где будет ваша отправная точка вдоль каждой стены. Чтобы получить представление о том, как выглядит каркасная стена, посетите нашу страницу Garage Wall Framing и изучите логическое расположение стоек, чтобы получить представление о начальной точке в каждом углу, чтобы анкерные болты падали между стойками по всей структуре.

Форма фундамента типа 2 намного сложнее, чем формы фундамента типа 1 или 3, по той причине, что вы должны сначала построить бетонное основание на дне траншеи, а затем установить опалубку стен. положите на расстеленную опору после того, как снимете с нее формы. Вы работаете в ограниченном пространстве, и для выполнения выравнивания и возведения в квадрат требуется гораздо больше терпения. Лучше всего сначала установить внешние формы, потому что именно здесь происходит все критическое выравнивание и возведение в квадрат.Как только вы установите их на место, сделаете квадратными и нужными размерами, прикрепите их к внешней стене траншеи и затем начните размещать свои внутренние формы. Их будет намного легче выровнять, потому что вы можете измерять от внешних форм по ходу движения.

Ваши траншеи должны быть шириной не менее двух футов, как показано на схеме ниже, где показано расположение бетонного основания. Лучше всего вручную выкопать половину глубины бетонного основания в свежем грунте, а затем использовать 2 x 4 шт., Чтобы сформировать верхнюю половину основания, как показано на схеме.В то время как вы ждете, пока бетонное основание застынет (7 дней), чтобы вы могли удалить формы и стойки 2 x 4, вы можете строить формы фундамента 2-го типа и размещать их на опоре.

Теперь давайте посмотрим, как создавать формы для фундамента типа 2. Они немного сложнее, чем формы фундамента типа 1, поскольку они требуют большей структурной поддержки, поэтому мы будем использовать 2 x 4 для периметра и внутренних распорок, чтобы помогали удерживать формы от выпуклости при заливке бетона.

Основной подход к формированию фундамента состоит в том, чтобы сначала определить глубину ваших форм. Это будет определяться вашими местными среднегодовыми условиями глубины промерзания. Нижняя отметка основания, на которую опираются формы, должна быть на 8 дюймов ниже средней годовой глубины промерзания. Как уже говорилось ранее, это дает вам небольшую дополнительную страховку на те годы, когда мороз проникает еще глубже (для постройки гаража требуется много предварительного планирования условий, о которых вы, возможно, не думали).

Как только вы определите эту глубину, вы можете начать создавать свои формы, аналогичные тем, которые показаны на диаграмме формы основания типа 2 ниже. Лучше всего, чтобы ваши формы не превышали 4 фута в длину, чтобы вы могли легко обращаться с ними, когда кладете их в траншеи поверх бетонного основания.

Имейте в виду, что в некоторых местах вам нужно будет удлинить формы до длины более 4 футов и построить формы короче 4 футов, например, внешние и внутренние углы. Расширение форм на внешних углах может быть достигнуто путем добавления 2 x 4 на конце формы, чтобы соседняя форма могла быть прикреплена к ней болтами. Эти 2 x 4 будут перпендикулярны 2 x 4 на конце формы, к которому вы его прикрепляете. Важно то, что внутренняя грань формы идеально сочетается с внутренней гранью формы, с которой она сопрягается. Что касается внутренних форм, будет два угла, для которых потребуются две (2) формы короче 4 футов, если вы строите прямоугольный или квадратный гараж.Убедитесь, что вы рассчитали все это на основе ваших конкретных планов гаража, прежде чем начинать строительство формы.

После того, как вы построили формы, вы можете начать укладывать их в траншею на бетонном основании. Чтобы закрепить формы после того, как они будут на месте, вам потребуются внутренние распорки в виде защелок , и внешние распорки из 2 x 4, как показано на схеме ниже.

Стяжки должны быть размещены на расстоянии 16 дюймов по центру по горизонтали, и они проходят между непрерывными распорками 2 x 4, которые прикрепляются к внешней стороне форм.Предназначение фиксаторов — удерживать формы вместе, пока бетон еще влажный. Они уравновешивают нагрузки от одной стороны формы к другой, а также плотно удерживают непрерывные распорки 2 x 4 на поверхности форм.

Наружные распорки 2 x 4, показанные на схеме, удерживают нижнюю и верхнюю часть опалубки на месте, пока бетон влажный. Когда дело доходит до этого крепления, вы не можете выполнить достаточную работу, потому что, если оно не удастся, ваша основа развалится, и у вас будет беспорядок в траншее.Не торопитесь, устанавливая эти скобки, и убедитесь, что они очень тугие и надежные. Влажный бетон оказывает огромную нагрузку на поверхности опалубки, и эта нагрузка должна передаваться на землю. Строительство гаража требует большого терпения. Если вы новичок в этом, не торопитесь на этом этапе работы, потому что после заливки бетон не корректируется.

Форма основания типа 3 — это просто форма основания типа 1 с более сложной схемой крепления.Поскольку форма устанавливается прямо на краю траншеи, для нее требуется более жесткая система распорок, которая привязывается к стойкам размером 2 x 4, вбитым в ненарушенную почву примерно в трех или четырех футах от края траншеи. На схеме ниже показано, как работает эта установка. По сути, вы будете заливать композитную плиту перекрытия и гибридный фундамент из ствола и стены за одну заливку.

Это немного сложно, потому что вам нужно засыпать щебень под плиту пола, чтобы она не упала в траншеи.Лучше всего для этого положить щебень до того, как вы начнете рыть траншеи. Это дает ему немного времени, чтобы осесть и зафиксироваться на месте. Как правило, рытье траншеи не будет мешать этому размещению. После того, как вы разместите формы и закрепите их, вы можете положить пароизоляцию на вершину щебня и немного задрапировать ее в траншею. На этом этапе вы будете готовы заливать композитную конструкцию. Не забудьте нанести разделительный состав на фасады перед заливкой бетона.

Строительство гаража может быть очень полезным, особенно если вы делаете всю работу самостоятельно. Работа с фундаментом может быть сложной, а недостаточно закрепленные формы могут привести к несчастным случаям, поэтому не торопитесь на этом этапе и сделайте все правильно, прежде чем заказывать бетон.

Возврат из Foundation, формирующего , в Building A Garage

Вернуться в Сборный гараж

Возврат с Фундамент на GarageTips-101, Домашняя страница

Альтернативы бетонной опалубке | For Construction Pros

Древесина уже много лет является опалубкой, которую выбирают подрядчики по бетону.Он относительно недорогой и простой для понимания, легкий, легко разрезаемый по размеру, а также его легко заменять и разбирать.

Однако у деревянной опалубки есть и недостатки. Его использование ограничено, и его нельзя повторно использовать в одной работе для другой. Также известно, что деревянная опалубка впитывает воду из бетона, когда он высыхает, что снижает прочность бетонной конструкции. С другой стороны, пиломатериалы со слишком высокой влажностью могут сжимать влажный бетон и вызывать трещины при усадке.

Эти проблемы привели к появлению сотен альтернатив опалубке — из стали, алюминия, древесины, фанеры, пластика и ткани, — которые претендуют на три преимущества: экономию времени, труда и денег.

Опалубка — это решающий элемент бетонного строительства, поэтому выбор правильной опалубки важен для любой работы. На самом деле, правильный выбор может сильно повлиять на график, требования к рабочей силе, качество и общую стоимость проекта, — говорит Майкл Шеффер, старший менеджер по продукции Doka USA в США.

«Опалубка, временная или постоянная опалубка, используемая для удержания влажного бетона до его схватывания, является важнейшим элементом бетонного строительства. Не менее важен выбор правильной опалубки », — отмечает Шеффер.«С годами формы для опалубки превратились из традиционной древесины, изготавливаемой вручную, в предварительно спроектированные системы, состоящие из комбинации стали, алюминия, искусственной древесины, фанеры и пластика. Эти улучшения в формах для опалубки привели к увеличению производства и безопасности на стройплощадке, с меньшими трудозатратами и с улучшением качества готовой продукции ».

Но при таком большом количестве вариантов, как подрядчики могут выбрать правильный. Schaeffer предлагает следующие советы, которые следует учитывать при выборе системы опалубки:

Доступен ли требуемый материал? Производит ли этот материал поставщик или закупает его у другой компании?
Может ли поставщик опалубки предварительно смонтировать часть или всю опалубку перед доставкой? Это может снизить стоимость аренды, снизить трудозатраты и минимизировать требования к месту сборки.
Предоставляет ли поставщик услуги на месте для обучения и сокращения времени обучения бригады опалубки?
Насколько безопасна установка, использование и демонтаж системы? Можно ли легко подняться на формы и встроены ли в систему точки крепления, где это необходимо?
Какой опыт у фирмы в работе с вашим типом проектов?
Предлагает ли поставщик инжиниринговые услуги? Будет ли поставщик предоставлять чертежи сборки опалубки специально для проекта или только общие чертежи системы?

Теперь давайте рассмотрим несколько новейших альтернатив опалубке, представленных на рынке:

Кронштейн Rapid Form

Кронштейн Rapid Form от Innovative Concrete был разработан, чтобы заменить деревянные опоры при строительстве надземных перекрытий.Кронштейн обычно используется для работы с фундаментом вокруг здания, при строительстве погрузочных доков или любых работ, связанных с вертикальными работами.

Изготовленный из стали с последующим порошковым покрытием для защиты от ржавчины, изобретатель кронштейна Боб Калбах говорит, что он устраняет трудозатраты и затраты, связанные с покупкой, компоновкой, измерением, резкой, строительством и очисткой после снятия деревянных опор. По его оценкам, традиционный процесс занимает примерно в три раза больше времени, чем скобка.

Когда плита предназначена для поворота вниз на стене, необходимо сформировать внешние края так, чтобы бетон не выходил за верхнюю часть стены. Традиционно это делается путем разрезания двух частей на четыре, которые прижимают форму к стене. Кусочки накладываются друг на друга, форма прикрепляется, а затем все скрепляется. После заливки бетона опоры снимаются и выбрасываются. Изготовленный из стали, скоба Rapid Form Bracket заменяет опоры для пиломатериалов при строительстве надземных перекрытий.Innovative Concrete

«Почему мы платим 1200 долларов за поддон из дерева, режем все это, забираем эти куски и выбрасываем их, когда закончим. Не только это, но вы должны собрать все это. Сотни предметов собраны, а затем выброшены в мусорный бак », — спрашивает Калбах.

Кронштейн недавно использовался при строительстве четырехэтажного офисного здания для LifeQuest общей площадью 3 675 футов по прямой. В рамках проекта требовалось 925 кронштейнов, что позволило компании сэкономить примерно 720 кронштейнов «два на четыре» при стоимости 4800 долларов.Кроме того, по оценкам подрядчика, экономия рабочей силы составит 26 800 долларов США.

Тканевая опалубка

Использование тканевой опалубки началось в начале 20-го ^-го века с бетонных архитектурных сооружений. Сегодня альтернатива опалубке постепенно набирает обороты в строительной отрасли, поскольку общественность все больше внимания уделяет устойчивости. К отрасли все чаще обращаются с просьбой снизить выбросы углерода в атмосферу. Хотя использование дерева и / или металла не исключается полностью с помощью ткани, его можно сократить до основных компонентов, тем самым сэкономив природные ресурсы.

Использование тканевой опалубки, такой как геотекстиль, дает несколько дополнительных преимуществ, согласно статье Роберта П. Шмитца, зарегистрированного профессионального инженера с более чем 35-летним опытом работы в области архитектуры и строительства. Эти преимущества включают:

Возможность формировать очень сложные формы
Ткань прочная, легкая, недорогая и многоразовая
Улучшенная обработка поверхности и долговечность благодаря фильтрующему действию
Более эффективная и устойчивая конструкция, поскольку материал размещается только там, где это необходимо.
Повышенная свобода выражения дизайна, позволяющая архитекторам и дизайнерам мыслить не только о простой призматической форме.

Шмитц отмечает, что тканевая опалубка все же имеет свои недостатки.К ним относятся:

Релаксация может происходить из-за сил предварительного напряжения в мембране
Потенциал ползучести геотекстильного материала, который может быть ускорен повышением температуры, что может произойти во время гидратации бетона по мере его отверждения.
Бетон необходимо укладывать осторожно, а тканевую опалубку не сдавливать, пока бетон находится в пластичном состоянии.

«Однако до тех пор, пока не будут разработаны новые ткани, преимущества использования геотекстиля намного перевешивают любые недостатки», — пишет Шмитц.«Кроме того, до тех пор, пока не будут разработаны стандарты и руководящие принципы для использования в системах формования сборного железобетона и монолитного бетона, этот метод формования бетона останется нишевым рынком, используемым только теми, кто достаточно смел и смел, чтобы бросить вызов статус-кво. Для практического использования проектным сообществом необходима некоторая стандартизация систем и руководство, чтобы подрядчики чувствовали себя комфортно при использовании гибкой опалубки ». Изготовленная из полиэтилена высокой плотности, Fab-Form продает свою продукцию как экологически чистую замену пиломатериалов и фанеры для формирования бетонных оснований.Fab-Form Industries

Возглавляя внедрение в строительную отрасль, Ричард Фирн, владелец и основатель Fab-Form Industries, Ltd., разработал несколько продуктов для формования ткани, в том числе Fastfoot для непрерывных и раздвижных опор, Fastbag для раздвижных опор. , и Fast-Tube для опор и колонн.

Изготовленная из полиэтилена высокой плотности, Fab-Form продает свою продукцию как «зеленую замену пиломатериалов и фанеры для формирования бетонных оснований».

Force Concrete & Masonry Corporation из Пискатауэя, штат Нью-Джерси, работает с Fab-Form почти десять лет.Недавно они использовали продукт Fastfoot для создания фундамента нового Центра здоровья и спорта при Университете Рутгерса.

У проекта были сжатые сроки — всего шесть месяцев. Поскольку Force Concrete & Masonry смогла установить огромное количество опалубки до начала заливки, они смогли залить весь бетон за один день, поддерживая выполнение проекта. Кроме того, поскольку ткань предотвращает соприкосновение бетона с деревянным каркасом, деревянный каркас можно использовать повторно и легко снимать, что еще больше увеличивает производительность труда.

«Когда вы снимаете [формы], вы снимаете только деревянный каркас», — поясняет Билл Павлик из Force Concrete & Masonry. «Ткань адаптируется к неровной поверхности, что значительно упрощает работу. Если вы используете обычные формы, вам придется вернуться и исправить внизу или в других местах ».

Изолированные бетонные опалубки

Изолированные бетонные опалубки (ICF) не являются новой технологией, но они набирают популярность. Фактически, до краха жилищного строительства в 2008 году многие дома были построены с использованием опалубки ICF — типа постоянной бетонной опалубки, которая образует внешнюю оболочку стены здания.Однако в последнее время альтернативная опалубка частично вернула себе популярность, поскольку растет популярность энергоэффективных и устойчивых к стихийным бедствиям домов и зданий.

Согласно отчету Портлендской цементной ассоциации, в прошлом на жилые дома на одну семью приходилось около 70% строительства ICF по сравнению с 30% для коммерческих или многоквартирных домов. (СПС). Но использование в более крупных коммерческих зданиях, похоже, является растущим рынком по нескольким причинам. Главный из них — это возможность снизить потребление энергии для обогрева и охлаждения здания.Здесь показаны изолированные бетонные формы Nudura, которые отвечают требованиям современных зданий, предлагая энергоэффективный и экологически чистый вариант строительства. Nudura

Согласно отчету PCA, по некоторым оценкам, экономия составляет 20 процентов и более. R-значение для типичного ICF составляет около 20, и стены часто могут иметь высокую воздухонепроницаемость на 10-30% лучше, чем рамы с совместимыми окнами, дверями и крышей. В результате, исходя из 100-летнего срока службы, PCA оценивает, что один односемейный дом ICF может сэкономить около 110 тонн CO2 по сравнению с традиционным деревянным каркасным домом.

«Это более чем компенсирует выбросы CO2, связанные с производством цемента, используемого для изготовления бетона», — говорится в отчете.

Кроме того, ICF экономит природные ресурсы за счет отказа от деревянного каркаса конструкций. Формы также часто содержат переработанные материалы.

Бетонные формы — формула опалубки: советы для достижения успеха

Майкл Шеффер, старший менеджер по продукции в США, Doka USA, Ltd.

Опалубка, временные или постоянные формы, используемые для удержания влажного бетона до его схватывания, является важнейшим элементом бетонного строительства.Не менее важен выбор правильной опалубки, так как он сильно влияет на график, требования к рабочей силе, качество и общую стоимость проекта.

За прошедшие годы формы для опалубки превратились из традиционных деревянных конструкций в предварительно спроектированные системы, состоящие из комбинации стали, алюминия, искусственной древесины, фанеры и пластика. Эти достижения в области форм для опалубки привели к увеличению производства и безопасности на стройплощадке, с меньшими трудозатратами и с улучшением качества готовой продукции.

Тенденции опалубки
Менее 15 лет назад в США было доступно около десятка основных систем опалубки. Однако за этот короткий период времени на рынок США пришло большое количество европейских компаний, занимающихся формованием, что более чем вдвое увеличило количество доступных систем.

Рост конкуренции подталкивает инновации к невиданным ранее темпам в отрасли. Системы 30-летней давности, которые пользовались широким использованием и популярностью, заменяются новыми, современными системами, которые обеспечивают большую производительность и более высокое качество продукции.

Стены — В настоящее время наиболее распространенной системой, используемой для формирования стен с помощью мобильных телефонов, являются панели со стальным каркасом и деревянной облицовкой, для которых требуются расходные стяжки на расстоянии 2 фута от центра и одно соединение на квадратный фут. Они заменяются более крупными телефонными системами для двух человек, которые требуют меньше труда и исключают покупку расходных материалов за счет использования многоразовых конических стяжек. Формирование банд полностью изменилось за последние 10 лет. Старые системы, состоящие из деревянных или стальных панелей с деревянным каркасом или стальной облицовкой, с двухканальными жесткими поверхностями, которые соединяются с помощью болтов / штифтов, уступили место зажимным формам соединения с деревянными или пластиковыми лицевыми поверхностями, которые обеспечивают огромную экономию трудозатрат при сборке и использовании.Эти стандартные системы собираются и реконфигурируются очень быстро, чтобы соответствовать изменяющимся размерам конструкции, обеспечивая при этом однородную отделку бетона.

Плиты — Использование фиксированных или регулируемых деревянных стоек, стрингеров и балок по-прежнему является наиболее распространенным методом крепления в США. Этот метод, передаваемый из поколения в поколение, требует значительных трудозатрат. Поскольку столбы размещаются на расстоянии 2 фута от центра, строительные площадки становятся очень перегруженными.

Новый метод строительства с использованием специальных пиломатериалов и металлических столбов увеличивает расстояние между столбами до 5 на 10 футов и использует компоненты, которые можно использовать систематически и многократно.Это увеличенное расстояние позволяет меньше материала на месте при формировании той же площади плиты. Меньше материала означает меньшие требования к манипуляциям, меньше трудозатрат на установку и разборку, меньшие транспортные расходы и повышение общей производительности рабочей площадки.

Текущий метод формирования плит перекрытия заключается в использовании ферм или несущих перекрытий, сборка и разборка которых требует значительного количества времени. Более того, они потребляют огромное количество времени крана, тратя сверхурочные часы на сброс стандартных рабочих процедур.Заказчик также должен приобрести фанерную облицовку и иногда заменять ее несколько раз в одном и том же проекте. Из-за дороговизны установки и демонтажа они используются в основном на сооружениях высотой более 15 этажей. Столы меньшего размера, доставляемые на строительную площадку в полностью собранном виде из фанеры, становятся лучшим решением для этих систем, особенно для зданий средней этажности, где формирование группы ранее было неэкономичным.

Еще одно новшество на стройплощадке, которое сокращает время работы крана на стройплощадке и трудозатраты на опалубку, — подъемники для опалубки, которые устанавливаются снаружи здания, что позволяет перемещать опалубку с этажа на этаж без использования крана.Эти системы подъема стола используются в сочетании с методом меньшего стола, а также позволяют использовать другой строительный материал, в том числе опалубку для мобильных устройств, вертикальную опалубку и перемычки снизу, для циклического перехода от этажа к этажу с помощью крана.

Поскольку на рынок постоянно появляются новые инновационные продукты, изучение их и того, как они влияют на процесс строительства, является непрерывным. Например, довольно новый продукт, который используется в процессе строительства высотных сооружений, — это защитные экраны.Они полностью закрывают край перекрытия здания, обеспечивая полностью изолированную, безопасную и более продуктивную рабочую среду. Эти системы крепятся к краю плиты по периметру здания. Другим примером высотных конструкций является более широкое использование самоподъемной опалубки, используемой для сердечников и стен со сдвигом. Когда эти системы используются в процессе строительства, необходимо учитывать конструкцию арматуры, поскольку анкеровка опалубки становится критическим фактором.

Выбор правильной опалубки
Поскольку условия различаются для каждого отдельного проекта, не существует простой формулы для выбора подходящего поставщика или системы опалубки.На опалубку обычно приходится от 40 до 60 процентов общей стоимости бетонного каркаса здания. Для бетонных стен стоимость может составлять от 50 до 60 процентов. Эти проценты включают затраты на материалы и рабочую силу, с наибольшими затратами на рабочую силу. Важно тщательно проанализировать затраты на рабочую силу, так как это большее число, и сокращение этого числа окажет гораздо большее влияние на чистые затраты.

Чтобы помочь определить наиболее эффективное решение для проекта, подрядчик оценит несколько систем формования.Поскольку на строительном рынке сохраняется нехватка доступной и способной рабочей силы, становится еще более важным выбрать правильную систему формования. Проще говоря, у подрядчика есть два варианта выбора: недорогой трудоемкий формовочный материал или формовочная система, которая, хотя и стоит дороже, обеспечивает высокую производительность, встроенные функции безопасности и более эффективную работу.

Другие факторы, которые контактор оценит при выборе системы опалубки, включают:

Имеется ли в наличии необходимый вам материал? Производит ли поставщик материал или закупает его у другой компании?
Может ли поставщик опалубки предварительно смонтировать часть или всю опалубку перед доставкой? Это может снизить стоимость аренды, снизить трудозатраты и минимизировать требования к месту сборки.
Предоставляет ли поставщик услуги на месте для обучения и сокращения времени обучения опалубочной бригады?
Насколько безопасна установка, использование и демонтаж системы? Можно ли легко подняться на формы и встроены ли в систему точки крепления, где это необходимо?
Какой опыт у фирмы в работе с вашим типом проектов?
Предлагает ли поставщик инжиниринговые услуги? Будет ли поставщик предоставлять чертежи сборки опалубки специально для проекта или только общие чертежи системы?

Еще одно соображение — покупать или арендовать систему.Это решение должно основываться на продолжительности проекта и общей стратегии строительной компании. Как правило, если система формуляров должна быть арендована на срок более 8–10 месяцев, покупка системы может быть более экономичной. Однако наряду с покупкой системы возникают дополнительные расходы, такие как обслуживание и хранение. Однако некоторые опалубочные компании предлагают услуги клиентам, приобретающим их оборудование.

Качество продукта также должно учитываться в процессе принятия решений.Стеновая опалубка со стандартной фанерной облицовкой потребует большего обслуживания и ремонта в течение всего срока службы, чем стальные рамы из горячеоцинкованной стали со специально изготовленной фанерой, рассчитанной на более длительный срок службы.

Формирование отношений
Чтобы учесть опалубку в общем проекте, инженеру-строителю важно хорошо разбираться в стандартных продуктах, доступных на рынке. Это можно сделать, связавшись с основными поставщиками опалубки.Они более чем готовы оказать помощь в обучении отрасли доступным формам продукции и тому, как дизайн конструкции влияет на общие затраты.

Свяжитесь с поставщиками опалубки на самой ранней стадии проектирования проекта. Это может позволить включить как можно больше информации в тендерные документы, что даст владельцу более точную стоимость. Поставщики опалубки могут посоветовать размер бетонных элементов конструкции в соответствии со стандартными размерами формы. А поскольку основные поставщики опалубки обычно участвуют в большом количестве проектов на самых разных строительных рынках, они могут использовать свои ресурсы, чтобы предложить средства и методы опалубки.

Также важно попросить подрядчиков по изготовлению бетонных конструкций на ранней стадии проектирования конструкции. В конечном итоге это люди, которые будут физически строить структуру и могут предоставить огромное количество знаний о наиболее экономичных средствах и методах.

При проектировании бетонной конструкции необходимо учитывать множество факторов, и первостепенное значение имеет рассмотрение опалубки. Качество продукции, затраты на материалы и рабочую силу, а также безопасность работников — все это часть общей стоимости формовки.Поскольку доступна более качественная, быстрая и безопасная опалубка, проектирование опалубки является важным компонентом обеспечения успеха экономичного проекта строительства бетона.

Майкл Шеффер, руководитель отдела управления продуктами Doka USA Ltd, работает в отрасли более 15 лет. Карьера Шеффера, профессионала в области опалубки, также включает инжиниринг, продажи, производство и региональное управление. Сегодня в обязанности Schaeffer входит обучение продажам / продуктам в масштабах всей компании, разработка продуктов, выпуск новых продуктов и связь с маркетингом при планировании и проведении всех выставок.С ним можно связаться по телефону 877.365.2872 или [email protected].

О компании DOKA:
Обладая 50-летним опытом в проектировании опалубки, Doka обслуживает клиентов в более чем 65 странах и участвовала в строительстве некоторых из самых известных в мире сооружений, включая самый высокий в мире небоскреб (Бурдж Дубай), обходной мост через плотину Гувера, а также во многих других проектах. всех размеров. От систем опалубки стен и перекрытий до технологий автоматического подъема и превосходных решений безопасности — Doka может поставить любой тип опалубки, необходимый для жилых, промышленных, коммерческих, транспортных, инфраструктурных проектов, а также для проектов стадионов и спортивных арен.Для получения дополнительной информации посетите www.dokausa.com или позвоните по телефону 877-DOKA-USA.

Выбор правильной фанеры для бетонной опалубки

Производители производят различные сорта изделий из опалубки из фанеры, часто обрабатываемых разделительным составом, для большинства общих применений в формовании бетона.
Изображения любезно предоставлены APA

Марк Халверсон

Бетонная опалубка может составлять почти половину стоимости бетонной конструкции. Для рентабельного строительства подрядчики выбирают формирующие панели, которые выдержат работу и могут использоваться в различных целях.

Производители, являющиеся членами APA — Ассоциации инженерной древесины, производят широкий ассортимент опалубочных панелей из фанеры — Plyform — предназначенных для большинства общих применений в формовании бетона. Обычно предварительно обработанные разделительным составом для облегчения снятия изоляции, эти панели доступны во многих классах от базового BB до продуктов с накладками (, т.е. Overlay средней плотности [MDO]) и Overlay высокой плотности [HDO]), которые добавляют стабильность, сопротивляются ссадины и обеспечивают более гладкую и прочную формовочную поверхность.

Каждый производитель накладных бетоноформовочных панелей предлагает запатентованные продукты, предлагающие множество различных функций и преимуществ.

Выбор панелей
При планировании многократного повторного использования лучше всего использовать фанеру с более прочной конструкцией. Все панели Plyform имеют более прочный и прочный шпон, чем традиционные панели обшивки, которые отличаются высокой прочностью. Эти панели относятся к классу I, что означает, что они изготовлены с использованием самого прочного и жесткого шпона.Сорта шпона, используемого в панелях Plyform, указаны в товарном знаке APA.

Панели с покрытием

MDO и HDO имеют пропитанные смолой листы целлюлозного волокна, ламинированные на их лицевую сторону, и могут иметь одно- или двухсторонние грани. При аккуратном обращении и обслуживании любую двустороннюю формовочную панель, от B-B Plyform до накладываемых панелей, можно заливать с обеих сторон.

Формовочные панели

HDO имеют большее количество смолы в покрытии; их поверхности более твердые и непроницаемые для воды и ударов, чем панели, образующие MDO.При использовании HDO Plyform можно ожидать большего количества применений и более гладкой отделки поверхности бетона.

Формовочные панели с гранями MDO часто накладываются только с одной стороны, но могут иметь текучие поверхности с обеих сторон панелей. Хотя поверхности MDO не такие гладкие и долговечные, как панели HDO, подрядчик должен ожидать от них больше заливок, чем от панелей без наложения или другой обработки поверхности. Отделка бетона на поверхности MDO будет более мягкой и не такой гладкой, как у панелей HDO.

Существует множество различных типов накладок и обработок для Plyform, которые можно использовать для увеличения долговечности. Панели B-B и B-C можно сделать более прочными и устойчивыми к влаге с помощью покрытия, такого как полиуретан, или другого типа жидкой обработки поверхности. Одной из новейших высокопроизводительных покрытий является фенольная поверхностная пленка.

Важно помнить, что не все накладные панели MDO и HDO ( например, некоторые изделия общего и промышленного назначения, соответственно) предназначены для бетонной опалубки.Следует соблюдать осторожность при выборе и покупке бетоноформующих панелей; можно искать товарные знаки APA, четко определяющие сорт и тип панели.

Пример этикетки Plyform.

Сколько заливок можно получить от бетонной опалубки?
Вопрос о том, сколько заливок можно выполнить с помощью одной бетонной опалубки, зависит не только от самого продукта, но и от ухода за ним и ухода за ним. При формовании бетона можно использовать практически все типы фанерных панелей, от обычных кровельных и стеновых обшивок до шлифованных панелей.Однако панели APA Plyform специально разработаны, чтобы противостоять износу при многократной заливке бетона, а также для обеспечения более гладкой и однородной отделки поверхности бетона.

На количество ожидаемых заливок бетонной фанеры могут влиять многие факторы, в том числе:

желаемая отделка на бетоне;
Прочность поверхности панели, включая накладки;
вид рецептуры бетона; и
, какие разделительные агенты используются.

Наиболее важным фактором является обращение с опалубочными панелями и уход за ними.

Например, поскольку панели впитывают воду, а увеличение содержания влаги обычно приводит к расширению и перемещению панелей, важно надлежащим образом прикрепить опалубочные панели к каркасу и оставить пространство между панелями, позволяющее их движение в плоскости внутри. опалубка.

При разумном обслуживании можно ожидать более пяти заливок от Plyform класса B-B, в то время как панели HDO могут выдерживать от 20 до 50 повторных использований, а MDO Plyform — где-то посередине.Фактически, при надлежащем уходе некоторые запатентованные бетоноформующие панели можно использовать более 100 раз.

Уход за панелями 101
Можно оптимизировать срок службы и производительность формовочных панелей, если за ними надлежащим образом ухаживать. Вот некоторые соображения здравого смысла:

наносите разделительный состав перед каждой заливкой;
используйте только клинья и инструменты из цветных металлов (, например, дерево или более мягкий пластик) для удаления излишков бетона с поверхностей и краев панелей;
хранить панели лицом к лицу для защиты очищенных поверхностей;
защищает уязвимые углы и края панелей при снятии и транспортировке;
при разрезании опалубочных панелей закройте концы и края, чтобы защитить их от чрезмерной влаги; и
учитывает добавки в состав бетона при выборе типа формовочной панели, понимая, что перекрытые панели обеспечивают большую устойчивость к химическим веществам.

Чтобы определить оптимальную панель для приложения, специалисты по проектированию / строительству могут посетить PerformancePanels.com, чтобы просмотреть списки производителей, получить доступ к спецификациям продуктов и прочитать Руководство APA по проектированию и строительству бетонных форм .

Марк Халверсон более 15 лет проработал в сфере распространения строительных товаров, прежде чем присоединиться к APA — The Engineered Wood Association в 1990 году. Он работал менеджером в APA с 1994 года, начиная с управления промышленными рынками, а затем перейдя к руководству. полевого персонала группы.В этом качестве Халверсон наблюдает за командой инженеров, архитекторов и технических экспертов, которые предоставляют информацию о спроектированной древесине и системах, а также рекомендации профессионалам в области строительства и проектирования. С ним можно связаться по адресу [email protected].

Опалубка (опалубка) для различных элементов конструкции — балок, перекрытий и т. Д.

Бетонные опалубки (опалубки) необходимы для свежих бетонных конструкций, таких как стены, плиты, балки, колонны, фундаменты и т. Д.Требования к опалубке для разных конструктивных элементов различны, и они названы в зависимости от типа конструктивного элемента.

Опалубка (опалубка) — это временная опалубка для поддержки свежего бетона при размещении в элементе конструкции до тех пор, пока бетон не схватится. Это помогает элементу конструкции обрести достаточную прочность, чтобы выдерживать собственную нагрузку и нагрузку от других элементов.

Существует множество типов опалубки или опалубки в зависимости от материала, их использования и типа конструктивных элементов.Их можно назвать на основании этого. Однако основные функции опалубки остаются прежними.

Типы опалубки (опалубки) на основе элемента конструкции:

Опалубки используются при строительстве железобетонных фундаментов, колонн, плит, стен и т. Д. И имеют следующие названия:

Опалубка опалубки — Опалубка фундамента
Опалубка колонн — Опалубка для строительства колонн RCC
Стеновые опалубки — Опалубка для возведения стен RCC
Опалубка перекрытий — Опалубка для возведения плит RCC

Опалубка опалубки — опалубка фундамента

Первый шаг любого бетонного строительства начинается с возведения фундамента.Фундамент может быть под колонны или стены. Итак, в зависимости от типа конструктивного элемента проектируются форма и размер фундамента. Таким образом, размер и форма опалубки зависят от типа и размера фундамента.

Компоненты опалубки:

Рис. Компоненты опалубки для опалубки — для неглубоких опор — Опалубка для сплошной опалубки

Опалубка колонн — Опалубка для бетонных колонн

Опалубки железобетонных колонн подвергаются боковому давлению из-за их малого поперечного сечения, большой высоты и относительно высокой скорости укладки бетона.Таким образом, необходимо обеспечить плотные стыки и прочную анкерную опору для опалубки.

По мере увеличения размеров бетонной колонны необходимо увеличивать жесткость опалубки за счет увеличения толщины обшивки или добавления вертикальных ребер жесткости для предотвращения прогиба обшивки.

Стеновые опалубки — Опалубка для конструкции стен из RCC

Опалубка для возведения стен подвергается относительно более низкому боковому давлению, чем опалубка колонн, из-за их большой площади поперечного сечения.

Состав стеновых опалубок:

Обшивка панелей — используется для придания формы стене и удержания бетона до схватывания.
Шпильки — для поддержки оболочки или Уэльса, образуя каркас, чтобы формы были выровнены и поддерживали шипы.
Раскосы — используются для предотвращения прогиба форм под поперечным давлением и поддержания опалубки в вертикальном положении.
Стяжки и расширители — используются для удержания сторон форм на правильном расстоянии.

Рис. Компоненты стеновой опалубки

Опалубка перекрытий — Опалубка для строительства плит ПКК

Опалубка для железобетонных перекрытий зависит от типа возводимых перекрытий. Плиты перекрытия могут быть структурными плитами, опирающимися на стальную или бетонную конструкцию, или плитами на уровне грунта.

Конструкция опалубки зависит от типа плиты.

Конструктивная опалубка перекрытий Монтаж осуществляется следующим образом:

Расположение балки или балки внизу.
Боковые опоры балки перекрывают нижнюю форму и опираются на береговые головки и стороны опалубки колонн.
Боковые опоры удерживаются на месте реечными планками, прибиваемыми к береговой головке двуглавыми гвоздями.
Боковые формы балок большего размера должны иметь вертикальную жесткость для предотвращения коробления.
При конструировании балок и балок необходимо удалить каждую часть, не нарушая остальную форму; зарезка опалубки начнется со сторон балки и балки, затем будут опалубки колонн и, наконец, основания балок и поясов.

Рис. Компоненты опалубки перекрытий

Опалубка для перекрытий — это формы для бетонных плит, укладываемых на грунт. Эти опалубки для перекрытий обычно довольно просты, поскольку бетон укладывается на утрамбованную землю или основание, выровненное по гравию. Таким образом, опора для бетона внизу не требуется.

Рис. Компоненты опалубки перекрытий для перекрытий

Опалубка перекрытия Монтаж осуществляется следующим образом:

Доски, фанера или стальные формы используются для формирования / поддержки открытых краев бетона.
Эти формы удерживаются деревянными колышками.
Арматура в плите (если это указано на структурном чертеже) должна быть размещена в надлежащем месте в соответствии с чертежом на стульях, опорах и распорках, сделанных из металла или бетона.
Если плита должна быть отлита секциями, между ними должны быть предусмотрены строительные швы, которые будут передавать сдвиг от одного к другому. Детали строительных швов следует соблюдать согласно структурному чертежу.

Подробнее:

Виды опалубки (опалубки) для бетонных конструкций

Пластиковая опалубка для бетона — применение и преимущества в строительстве

Соображения при проектировании бетонной опалубки — основа для проектирования бетонной опалубки

Критерии проектирования деревянной бетонной опалубки с расчетными формулами

Расчет нагрузки и давления на бетонную опалубку

Срок снятия бетонной опалубки, технические характеристики и расчеты

Измерение опалубки

Контрольный список безопасных методов опалубки

Типы опалубки для бетонных конструкций

Бетон является одним из наиболее широко используемых строительных материалов благодаря своим исключительным свойствам.Однако для создания строительных элементов из бетона его необходимо заливать в специально разработанную форму. Это называется опалубкой или опалубкой.

Для опалубки

можно использовать временные или постоянные формы, которые удерживают залитый бетон в форме до тех пор, пока он не затвердеет и не наберет достаточной прочности, чтобы поддерживать себя. Опалубку можно классифицировать по-разному:

Опалубка играет фундаментальную роль в бетонном строительстве. Он должен обладать достаточной прочностью, чтобы выдерживать все нагрузки, возникающие во время литья, и должен сохранять свою форму, пока бетон застывает.

Используйте передовой опыт управления строительством для своего проекта.

Какие требования к хорошей опалубке?

Несмотря на то, что существует множество материалов для опалубки, ниже приведены общие характеристики, отвечающие потребностям бетонных конструкций:

Способен выдерживать постоянные и постоянные нагрузки.
Сохранение формы с помощью соответствующих подпорок и скоб.
Стыки должны быть герметичными.
Если опалубка съемная, процесс не должен повредить бетон.
Материал многоразового использования.
Как можно легче.
Материал опалубки не должен коробиться или деформироваться.

При выборе опалубки важно учитывать тип бетона и температуру заливки, поскольку и то, и другое влияет на оказываемое давление. Кроме того, опалубка должна выдерживать нагрузки мокрого и сухого бетона.

Для опалубки требуются такие конструкции, как столбы и стабилизаторы, чтобы избежать смещения во время строительных работ, и это называется ложной опалубкой. Для обеспечения высокого качества при работе с бетоном необходимы квалифицированная рабочая сила и надлежащий надзор.

В следующих разделах представлен обзор некоторых распространенных материалов для опалубки.

Деревянная опалубка

Деревянная опалубка была одной из первых, применяемых в строительстве. Он собирается на месте и является наиболее гибким типом, имеющим следующие преимущества:

Легко производить и удалять
Легкость, особенно по сравнению с металлической опалубкой
Работоспособен, допускает любую форму, размер и высоту
Экономичен в небольших проектах
Позволяет использовать местную древесину

Однако перед использованием древесины необходимо тщательно проверить ее состояние и убедиться, что в ней нет термитов.Деревянная опалубка также имеет два ограничения, которые необходимо учитывать: у нее короткий срок службы и отнимает много времени в крупных проектах. Как правило, деревянную опалубку рекомендуется использовать при низких затратах на рабочую силу или когда сложные бетонные секции требуют гибкой опалубки.

Фанерная опалубка

Наряду с древесиной часто используют фанеру. Это промышленный деревянный материал, который доступен в различных размерах и толщинах. В опалубке он в основном используется для обшивки, настилов и опалубки.

Фанерная опалубка имеет такие же свойства, как и деревянная опалубка, в том числе прочность, долговечность и легкий вес.

Металлическая опалубка: сталь и алюминий

Стальная опалубка становится все более популярной благодаря долгому сроку службы и многократному использованию. Хотя это дорого, стальная опалубка полезна для множества проектов и является жизнеспособным вариантом, когда ожидается много возможностей для повторного использования.

Ниже приведены некоторые из основных характеристик стальной опалубки:

Прочный и долговечный, с долгим сроком службы
Создает гладкую поверхность на бетонных поверхностях
Водонепроницаемый
Уменьшает эффект сотовой структуры в бетоне
Легко устанавливается и демонтируется
Подходит для криволинейных конструкций

Алюминиевая опалубка очень похожа на стальную.Основное отличие в том, что алюминий имеет меньшую плотность, чем сталь, что делает опалубку легче. Алюминий также имеет более низкую прочность, чем сталь, и это необходимо учитывать перед его использованием.

Пластиковая опалубка

Опалубка этого типа собирается из блокируемых панелей или модульных систем, изготовленных из легкого и прочного пластика. Пластиковая опалубка лучше всего подходит для небольших проектов, состоящих из повторяющихся задач, таких как недорогие жилые комплексы.

Пластиковая опалубка легкая, ее можно мыть водой, но она подходит для больших секций и многократного повторного использования.Его главный недостаток — меньшая гибкость по сравнению с деревом, поскольку многие компоненты являются сборными.

Тканевая опалубка

Тканевая опалубка также известна как гибкая опалубка. В этой системе используются легкие и высокопрочные полотна ткани, предназначенные для адаптации к текучести бетона и создания интересных архитектурных форм.

В этом типе опалубки используется меньше бетона, чем в жестких системах, что дает экономию. Это новая технология в опалубочной промышленности, особенно подходящая для конструкций сложной и сложной формы.

Опалубка с фиксатором

Эта опалубка предназначена для того, чтобы оставаться в неподвижном состоянии после схватывания бетона, действуя как осевая и поперечная арматура. Эта опалубка изготавливается на месте из сборных и армированных волокном пластиковых форм. Он в основном используется в опорах и колоннах, а также обеспечивает устойчивость к коррозии и другим видам ущерба окружающей среде.

Другой тип несъемной опалубки называется coffor, который можно использовать в любом типе здания:

Он состоит из двух фильтрующих решеток, усиленных ребрами жесткости и соединенных шарнирными соединителями.
Благодаря своей конструкции его можно легко транспортировать с завода к месту использования.

Постоянная изоляционная опалубка

Это одна из самых современных систем опалубки, обеспечивающая постоянную изоляцию. Он также может включать термические, акустические свойства, огнестойкость и устойчивость к грызунам. Изоляционные бетонные опалубки (ICF) являются наиболее распространенным типом постоянной изолированной опалубки, при которой бетонные конструкции изолируются полистирольными плитами, которые остаются на месте после затвердевания бетона.

Постоянная изолированная опалубка обеспечивает энергоэффективность и устойчивость, способствуя снижению воздействия на окружающую среду со стороны строительного сектора.

Классификация опалубки по элементам конструкции

Помимо классификации по материалам, опалубку также можно классифицировать по поддерживаемым элементам здания:

Опалубка стен
Балочная опалубка
Опалубка фундамента
Опалубка колонн

Все типы опалубки разработаны в соответствии с конструкцией, которую они поддерживают, и в соответствующих строительных планах указаны материалы и требуемая толщина.
