Как правильно рассчитать теплый пол: Расчет теплого пола

Содержание

Расчет электрического теплого пола

Подогрев пола становится все более обыденной вещью в наших жилищах. Подогревают пол при помощи водяного отопления, уложив трубы в стяжку, или электричества — различных нагревательных элементов, которые электроэнергию превращают в тепло. Водяной теплый пол сделать можно далеко не всегда — в старых квартирах на него получить разрешение нереально. С электрическим подогревом проще — можно найти вариант даже для старых перекрытий, который нагрузку дает минимальную. Но чтобы в доме было тепло, обязательно предварительно сделать расчет электрического теплого пола. Тогда расход на обустройство будут оптимальны, а мощности достаточно даже для самых холодных периодов.

Подогрев пола значительно повышает уровень комфорта

Содержание статьи

1 Методики расчета
- 1.1 Расчет электрического теплого пола по теплопотерям
- 1.2 Определение требуемой мощности в зависимости от назначения помещения
2 Что может повлиять на теплоотдачу
- 2. 1 Покрытие
- 2.2 Теплоизоляция
- 2.3 Терморегуляторы и датчики

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

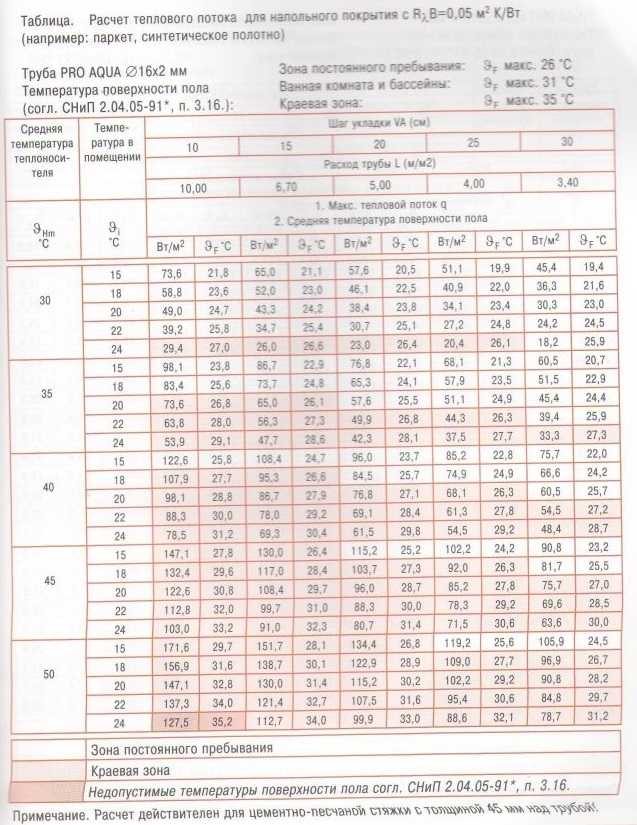

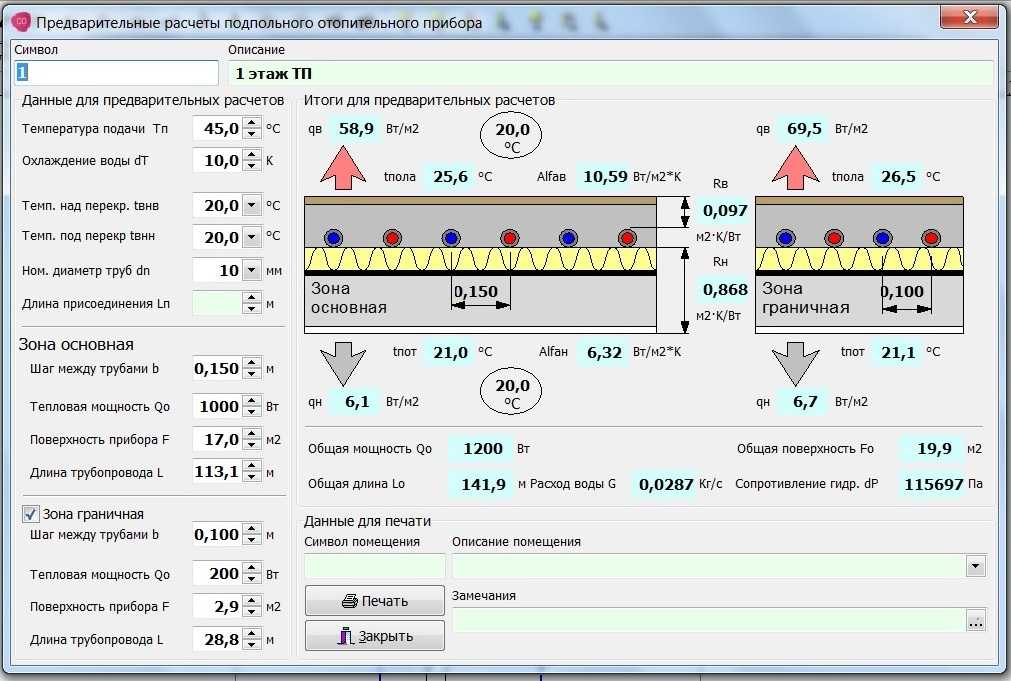

Пример расчета теплопотерь помещений

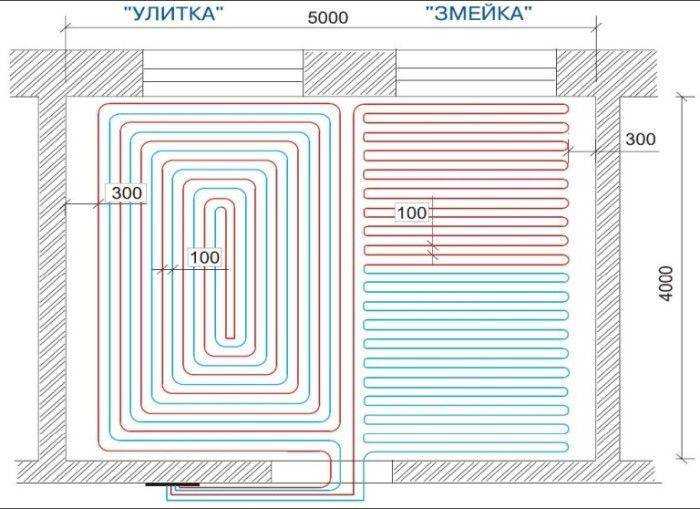

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля). Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопления	Название объекта	Требуемая мощность
Дополнительное отопление	Кухня, жилые комнаты на первом этаже	140-150 Вт/м2
Дополнительное отопление	Кухня, жилые комнаты на втором этаже и выше	120-130 Вт/м2
Дополнительное отопление	Ванная комната	140-150 Вт/м2
Дополнительное отопление	Балкон, лоджия	180 Вт/м2
Основное отопление	Все помещения, независимо от назначения	180 Вт/м2

При расчете электрического теплого пола найденную незанятую площадь умножают на норму, взятую из таблицы.

Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может 140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Что может повлиять на теплоотдачу

На то, насколько хорошо будет работать подогрев пола, оказывает влияние не только мощность нагревательных элементов, но и то, насколько правильно разработан и сделан весь «пирог», как верно подобраны материалы.

Покрытие

В первую очередь на теплоотдачу влияет покрытие, которое укладывают поверх нагревательных элементов. Например, если используется для обогрева резистивный или саморегулирующийся кабель, маты из него или стержневой инфракрасный пол, чаще всего их заливают в стяжку. При этом используют специальные смеси для теплого пола. Другой вариант — в стандартный цементно-песчаный раствор добавлять присадки, которые повышают теплопроводность бетона. Второй вариант дешевле, но придется искать информацию о необходимых добавках. Зато можно сэкономить.

Покрытие теплого пола во многом определяет насколько комфортно будет им пользоваться

Затем на стяжку укладывают керамическую плитку — в ванной, коридоре, на кухне. В жилых комнатах чаще используют ламинат, линолеум, ковролин.

Независимо от того, какое напольное покрытие вы планируете приобрести, надо использовать только те материалы, которые предназначены для укладки на теплый пол. Они имеют повышенную теплопроводность, нормально переносят длительный нагрев. Так что повышенная цена обоснована, да и обогрев будет более эффективным.

Самый неудачный выбор финишного покрытия для теплого пола — ковролин. Даже специальный, он хуже всех других проводит тепло. Для того чтобы нагреть его до приемлемых 28-29°C, приходится поднимать температуру нагревательных элементов на 4-5°C больше, чем при других типах отделки.

Самый удачный выбор — керамическая плитка или керамогранит. У них хорошая теплопроводность, но они также отличаются повышенной теплоемкостью — много времени проходит, пока они прогреются. Укладывать плитку а теплый пол надо на специальный клей.

При использовании греющих кабелей (любых) или стержневого теплого пола, технология укладки одинакова. Сначала заливается стяжка, бетон набирает прочность на протяжении 28 дней, потом укладывается плитка. При использовании матов из греющего кабеля процесс изменяется, причем значительно: плитку можно класть сразу поверх матов на требуемый слой клея. Расход клея в этом случае большой (минимальный слой плитка+клей 3 см), но времени требуется значительно меньше.

Под ламинат лучше использовать пленочный теплый пол

Пленочный теплый пол можно делать без стяжки. Его кладут под ламинат. Поверх пленки расстилают только специальную подложку (для теплого пола) и можно укладывать ламинат. Под линолеум или тот же ковролин, делают жесткое основание — кладут листы фанеры, ДСП или ОСП (OSB), а уже на них укладывают финишное покрытие. Такое устройство электрического теплого пола — без стяжки — возможно только в случае, если есть радиаторное отопление. Укладывается все быстро, но отопление неэффективно — большой теплоотдачи не добиться никакими средствами.

Теплоизоляция

Чем лучше теплоизоляция пола под электрическими нагревателями, тем меньше электроэнергии потребуется для поддержания нормальной температуры. Если при строительстве пол уже был достаточно утеплен, можно утепление не укладывать. Хотя любая система — кабельный или пленочный пол вы укладываете — говорит о необходимости использования теплоизолирующей подложки. Они разные в разных системах, но их присутствие желательно. Тогда, делая расчет электрического теплого пола по среднестатистическим данным, можно брать требуемую мощность по нижнему краю или даже еще немного ниже. А это — сэкономленные деньги и при устройстве, и при эксплуатации (меньше тепла уходит на нецелевой обогрев).

Немного о теплоизоляционных материалах, которые рекомендуют использовать при устройстве теплого пола. Самый оптимальный — экструдированный пенополистирол (ЭППС). Он имеет достаточную плотность и прочность, чтобы выдержать давление стяжки и всего, что на ней будет находиться. Второй вариант — напыляемая теплоизоляция высокой плотности. Способ еще лучше, но и еще дороже. Плотность под стяжку требуется высокая 60-80 кг/куб, а стоит такая напыляемая теплоизоляция еще дороже, чем ЭППС. Правда, имеет лучшие на сегодня характеристики (теплопроводность почти как у воздуха 0,2-0,3 в зависимости от производителя).

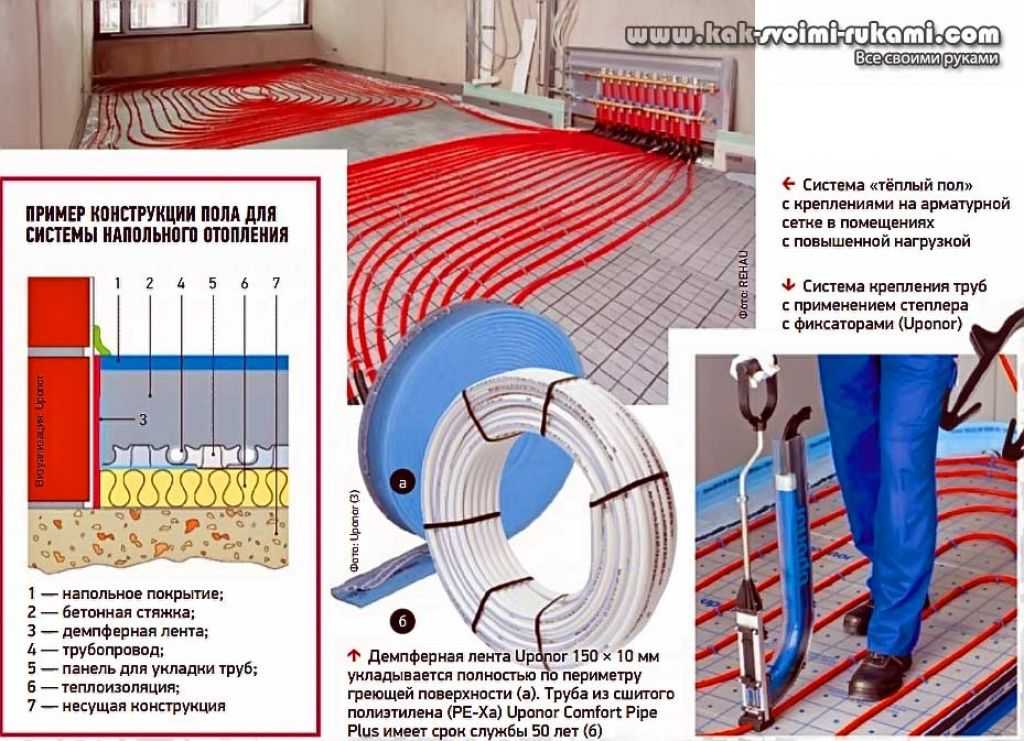

Стандартная схема устройства электрического теплого пола с греющими кабелями или матами

Часто при укладке электрического теплого пола советуют использовать теплоизоляцию с фольгированной поверхностью. Аргументируют это тем, что фольга отражает тепловые лучи внутрь помещения. Она так и работает, но при наличии воздушного зазора между нагревателем и фольгой (не менее 3 см). В пироге теплого пола нет и не может быть никаких воздушных прослоек. Так что укладка этого материала — просто пустая трата денег и времени. Есть и еще один аргумент против укладки слоя фольги под теплый пол. Фольга в бетоне разрушается в пыль через несколько недель и становится совсем уж бесполезной. Даже перераспределять равномернее тепло в таком состоянии они не может.

Терморегуляторы и датчики

Схема электрического теплого пола предполагает наличие терморегулятора и датчика температуры. Их наличие не обязательно — можно вручную включать и выключать нагреватели. Но только вместе с этими устройствами система будет работать нормально, длительный срок, обеспечит требуемый уровень комфорта, рационально будет использовать электроэнергию, избегать перегрева. На расчет электрического теплого пола наличие или отсутствие терморегулятора с датчиком никак не влияют, а вот на сроке службы сказываются очень сильно. Как уже говорили, подавляющее большинство нагревательных элементов боится перегрева, а его при ручном управлении избежать очень сложно. Пару раз не успеете вовремя выключить, кабели/пленка/маты расплавятся.

Как рассчитать теплый пол Электрический. Размеры теплого пола.

Прежде чем приступать к подбору оборудования для теплого пола, необходимо знать как его правильно рассчитать. Рассмотрим как это сделать правильно.

Размеры теплого пола.

Сначала нужно определить область обогрева. Лучше всего это сделать карандашом на бумаге или мелом на полу, прямо в помещении. Изначально размечаем расположение стационарной мебели и техники: шкафы, холодильник, кухонный гарнитур, кровать, диван, ванная, унитаз и т.д. В общем все что будет стоять неподвижно или практически не будет перемещаться. Обычно от стационарных предметов делают отступ 5-10 см, т. к. тепло в любом случае распространится в стороны. В местах малой проходимости, там где не будут ступать ногами, греть не обязательно.

Разметка области теплого пола

Когда схема расположения теплого пола зарисована, проставляем размеры и считаем площадь помещения. Не обязательно высчитывать все до миллиметров, ошибка в 3-4 см не сыграет значения. Записываем значение площади для конкретной области подогрева.

Если планируется устройство теплого пола под плитку на основе нагревательных матов, тут все просто. По таблице стандартных площадей подбираем готовый мат, округляя расчетную площадь помещения в меньшую сторону. Как подобрать мощность мата рассмотрим в следующем абзаце.

Как рассчитать мощность электрического теплого пола?

Электрическая мощность, которую нужно заложить в пол, для обеспечения комфортного подогрева зависит от многих условий и технических характеристик помещения. Все они, в конечном итоге связаны с теплопотерями помещения в котором будет располагаться электрический теплый пол. Толщина стен, высота потолков, размеры и энергоэффективность окон и дверей, теплоизоляция стен и пола, расположение жилья относительно сторон света, – эти и многие другие факторы влияют на теплопотери помещения. Для точного подбора мощности теплого пола необходимо произвести точный расчет теплопотерь конкретного помещения. Для этого понадобятся услуги специалиста со специализированным оборудованием.

Расчет мощности теплого пола

Обычно, при устройстве комфортного подогрева пола, точный расчет не производится, а используются усредненные значения, которые подходят для большинства помещений в нашей климатической зоне. Итак, принято, что для помещений не граничащих с наружными неутепленными стенами и большими оконными проемами, для поддержания комфортной температуры пола достаточно 130-180 Вт/м.кв. Для балконов, входных групп, цокольных этажей без утепления пола, необходимо 180-240 Вт/м.кв.

Как рассчитать нагревательный кабель на теплый пол?

Чтобы рассчитать общую мощность секции кабеля электрического теплого пола, необходимо расчетную площадь теплого пола умножить на удельную мощность, выбранную на основании вышеизложенных рекомендаций.

Так мы получим расчетную мощность секции.

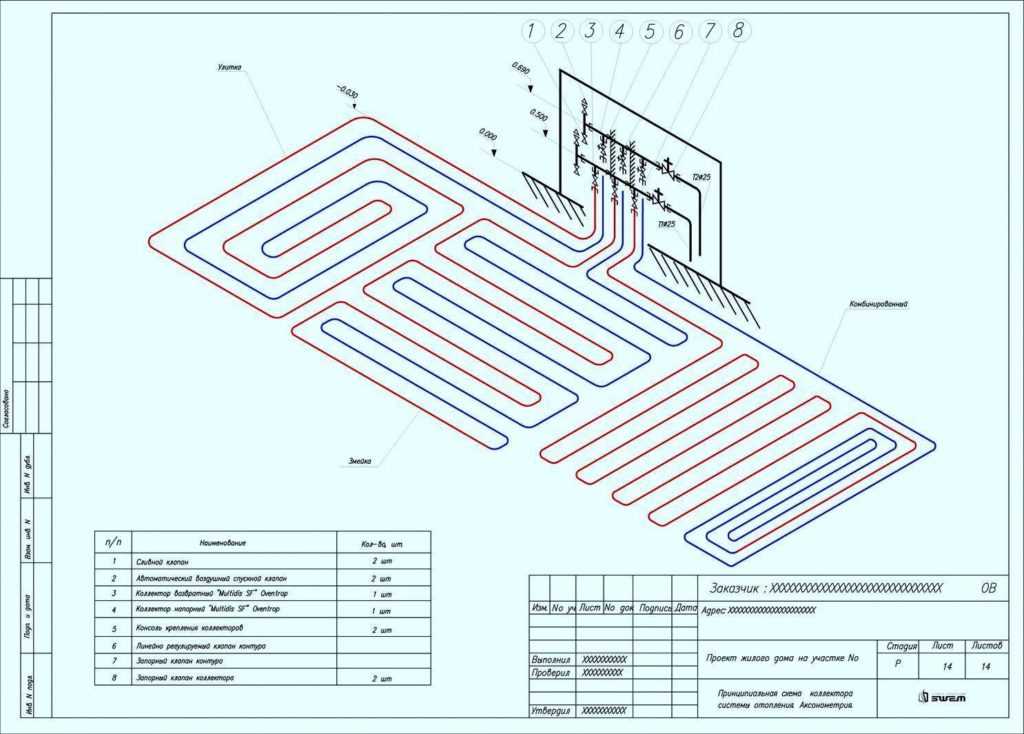

Схема раскладки одножильного кабеля

Нагревательные кабели продаются готовыми секциями с фиксированными типоразмерами мощностей. Подбираем ближайшую готовую секцию кабеля из существующей таблицы типоразмеров, округляя расчетное значение в меньшую сторону.

Расположение теплого пола на кухнеРасположение теплого пола в ванной

Для просчета расстояния между витками кабеля (шаг укладки), необходимо разделить удельную мощность кабеля на 1 погонный метр на удельную мощность кабеля на 1 квадратный метр площади подогрева. Обычно секцию кабеля подбирают так, чтобы шаг укладки составлял 7,5-12,5см. Если шаг укладки будет меньше – установка будет трудоемкой и увеличивается риск касания кабеля между собой, что недопустимо. Если шаг укладки больше 12,5 см – существует риск появления на поверхности пола эффекта “зебры”, когда будут ощутимы холодные и теплые участки пола.

Как рассчитать инфракрасную пленку на теплый пол?

Подбор инфракрасной пленки для теплого пола имеет некоторые особенности, в сравнении с кабельными системами. Кабельный теплый пол можно уложить на площадь любой формы, или даже немного подрегулировать площадь обогрева в большую или меньшую сторону за счет шага укладки. Инфракрасная пленка имеет фиксированную ширину (50, 80, 100см) и режется только поперек, с определенным шагом порезки (20, 25см). Поэтому подбор инфракрасной пленки для теплого пола сводится к расположению отдельных полос пленки так, чтоб максимально покрыть область обогрева.

Как резать Инфракрасную пленкуКак уложить инфракрасную пленку

Регулятор для теплого пола.

Терморегуляторы для теплого пола бывают механические и программируемые. Все они выдерживают определенную нагрузку (мощность теплого пола). Обычно реле терморегулятора для теплого пола рассчитано на 16А или 3600Вт, но встречаются модели, которые выдерживают до 20А (4400Вт). Для маленьких площадей чаще выбирают механический терморегулятор. Он недорогой, надежный и простой. Если площадь обогрева более 5 м.кв., есть смысл задуматься о программируемом терморегуляторе.

Он позволит заметно снизить расходы на электроэнергию.

Популярные модели терморегуляторов для теплого пола

Заключение.

Правильный расчет теплого пола – первый шаг к верному подбору оборудования. Если оборудование для теплого пола подобрано верно, а монтаж выполнен в соответствии с рекомендациями производителя, система будет работать безопасно, эффективно и долго.

Метки: инфракрасная пленка, монтаж теплого пола, нагревательный кабель, нагревательный мат, расчет теплого пола

Как измерить пол с подогревом

Чтобы правильно измерить пол с подогревом, вам необходимо определить площадь обогрева. Площадь обогрева – это площадь, не покрытая стационарными светильниками. На схеме общая площадь санузла 4,5м². Зона обогрева (отмечена оранжевым цветом) — это площадь без пространства, занимаемого ванной, душем, шкафчиком под раковину и унитазом. Это фактическая площадь обогрева 3,16 м². Таким образом, вам нужен только комплект для обогрева пола, который покрывает только эту площадь, а не всю ванную комнату.

Вы также можете думать о зоне обогрева как о площади пола, по которой вы ходите. Небольшие пространства вокруг тумбы можно игнорировать. Если бы туалетный столик был повешен на стене с пространством для ног под ним, вы могли бы увеличить площадь обогрева под устройством. Последнее, что нужно учитывать, это вставки. Вы не проводите нагревательный элемент до краев стен, стационарных светильников, любого другого типа отопления или стоков в полу.

Выбор подходящего комплекта кабелей для стяжки или перекрытия

Площадь обогрева рассчитывается, как указано выше. Площадь помещения за вычетом места для стационарных светильников и соответствующих вставок.

При использовании комплектов кабелей расстояние между рядами кабелей также имеет значение. Стандартный интервал 100 мм. Для большинства установок этого будет достаточно для средней тепловой мощности. Там, где требуется большая тепловая мощность, это расстояние между рядами может быть уменьшено, что приведет к увеличению количества кабелей на квадратный метр и, следовательно, к большей тепловой мощности. Точно так же, чем больше используемое расстояние, тем меньше требуется кабеля и, следовательно, выделяется меньшая тепловая мощность. Длина рулона комплекта и охват площади в интернет-магазине основаны на стандартном расстоянии.

Для расчета необходимой длины кабеля используйте следующую формулу, где

Длина кабеля (м) = площадь обогрева (м²) x1000 / расстояние между участками (мм).

При площади обогрева 12,3 м² и стандартном расстоянии 100 мм необходимая длина кабеля составит 123 метра (12300/100). Поэтому вы должны выбрать комплект, который ближе всего, но НИЖЕ требуемой длины кабеля 123 метра ( вы не обрезаете кабель ). Комплект Coldbuster Screed в этом случае будет иметь длину кабеля 120 м. Мы предоставили калькулятор для вас ниже.

Калькулятор длины кабеля

Добавьте площадь обогрева и расстояние между рядами кабеля, которое вы собираетесь использовать.

Выбор комплекта матов.

При расчете площади нагрева к комплектам матов Coldbuster применяется тот же принцип, что и к комплектам кабелей. Вам нужно только измерить площадь, по которой вы ходите, чтобы определить площадь обогрева. Таким образом, ванны, умывальники, туалеты не включены, а также кухонные шкафы и шкафы или аналогичные стационарные приспособления в гостиных и спальнях. Аналогично мату нужны такие же вставки на расстоянии 150 мм от стен и светильников, 300 мм от водостоков и 500 мм от других источников тепла. Если вам нужна помощь в измерении площади обогрева, вы можете отправить нам свои планы или позвонить в нашу бесплатную службу поддержки.

Большое отличие от кабельных комплектов заключается в том, что расстояние между рядами кабеля фиксировано и не учитывается при расчетах. Комплекты предназначены для установки в заранее определенных зонах обогрева. Вы просто рассчитываете свою площадь обогрева и выбираете ближайший размер комплекта, который ниже этого значения. Вы должны выбрать комплект, размер которого меньше площади нагрева, потому что, как и в случае с кабельными комплектами, вы не можете обрезать кабель.

Валки имеют один нагревательный элемент холодного хвоста. Это означает, что теперь вам не нужно возвращаться в исходную точку, чтобы снова подключиться к термостату. Вы просто укладываете рулон сетки до конца прогона и просто подключаете поводок в начальной точке. Простое, быстро реагирующее тепло, экономичное решение для любого помещения и поверхности пола.
