Как правильно прокладывать проводку в квартире

13084

Правильная проводка в квартире – это не только монтаж проводов, розеток и выключателей, но и верный расчёт номинальных значений, соответствие требованиям нормативов, соблюдение критериев безопасности и рациональное расположение электрооборудования.

Пошаговая инструкция по монтажу электропроводки в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

Кому полезно это руководство?
Составление план-схемы
Подбор и закупка комплектующих
Выбираем тип устройства проводки
Подготовка к работе
Монтаж скрытой проводки
Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
Упрощает монтаж всей системы электроснабжения помещений.
Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

Повышенной пластичностью (меньше вероятность излома при укладке).
Коррозионной стойкостью (медленнее окисляются).
Большим сроком службы относительно алюминиевых.
Выдерживают большую нагрузку при меньшем сечении.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
Освещение (от 1,5 мм, автомат – 16 А).
Мощные электроприборы (не менее 4 мм, 25 А).

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.

Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
Набор отверток.
Пассатижи, кусачки.
Строительный уровень.
Индикатор фазы.
Сверла, насадки на перфоратор.
Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

Отключите главный рубильник в распределительном щитке.
После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.

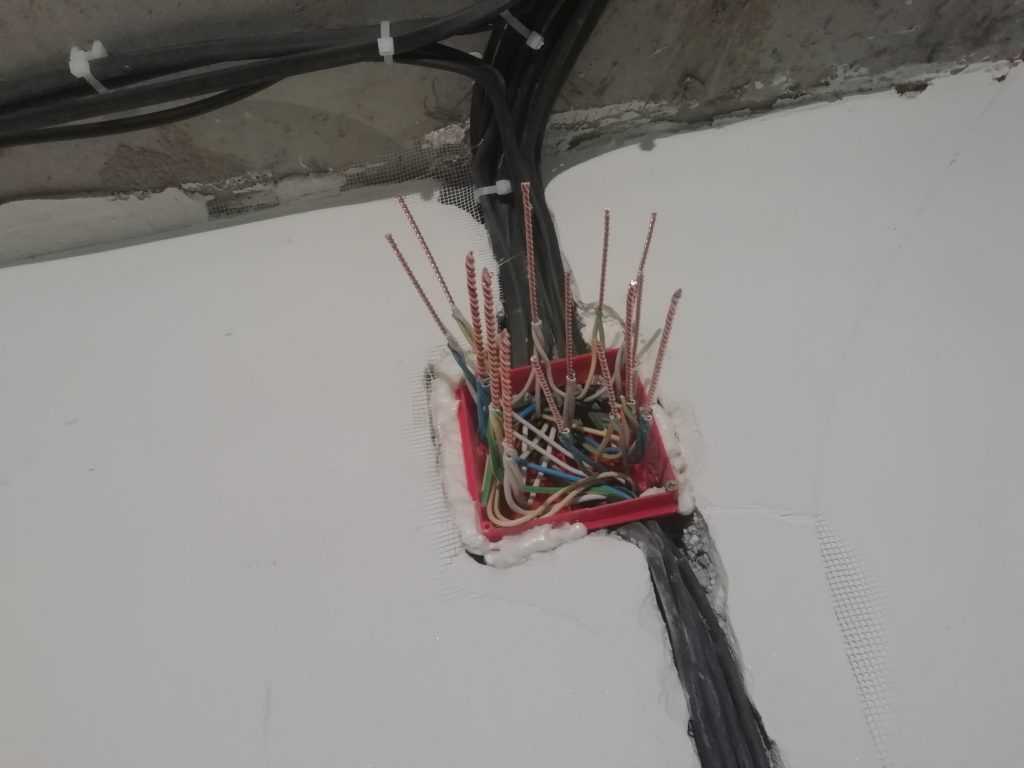

Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
На подходах к каждому помещению устанавливайте свою монтажную коробку.
Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
Подаем напряжение и проверяем работоспособность системы электроснабжения.
Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
Укладываем провода в каналы и закрываем крышкой.
Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

как правильно проложить и раскидать провода в 1, 2 или 3-х комнатной квартире по планировке, правила проектирования и прокладки кабелей

Электропроводка в жилых помещениях должна соответствовать нормам, действующим в РФ. Какие виды, схемы, различия разводки в зависимости от количества комнат, советы и другие важные моменты, все это будет разобрано ниже.

Содержание

Правила проведения электропроводки в квартире
Отличительные особенности современной электропроводки
Схема разводки электропроводки в квартире по габаритам
1 комнатная
Электрическая сеть и её параметры
Как рассчитать нагрузку в электросети?
Какую схему стоит выбрать?
Двухкомнатная
Трёхкомнатная
Апартаменты
Можно ли составить план разводки самостоятельно, и сколько это будет стоить?
Электропроводка по группам: как лучше сделать?
Стационарная бытовая техника
Выделенная линия для кухни
Одна или несколько осветительных групп
Помещение с повышенной влажностью
Многокомнатные многоэтажные квартиры
Как правильно раскидать проводку в квартирах с выходом на чердак, мансарду?
Как правильно проложить проводку в новостройке?
Стоит ли полностью менять проводку в старой квартире или доме?
Советы экспертов
Полезное видео

Правила проведения электропроводки в квартире

Монтаж электропроводки в квартирах относится к масштабным мероприятиям. Такая процедура требует полной уверенности. Если её нет – рекомендуется обращаться к специалистам, либо приглашать помощников. Только грамотно подобранная схема защитит от проблем в дальнейшем, обеспечит спокойную эксплуатацию.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

Беспроводная связь.
Мощная бытовая техника.
Видеонаблюдение и системы охраны.
Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Схема разводки электропроводки в квартире по габаритам

Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами

1 комнатная

При таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла.

Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

Выбор параметров, с которыми будет работать электрическая сеть.
Расчёт нагрузки, подбор кабеля и подходящей модели УЗО.
Выбор схемы подключения, с 1 или несколькими сетями.

Электрическая сеть и её параметры

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы. Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники. Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.

Такие преимущества:

Беспроблемное подключение дополнительных линий при необходимости.
Быстрое проведение монтажа.
Монтаж в любой промежуток времени при ремонте.

Если проводка скрытая – то возникает необходимость в штроблении стен. Тогда провода маскируются под финишной отделкой. Вариант подвесных конструкций самый простой – в этом случае прикрытием становятся гипсокартонные короба, натяжные конструкции.

Скрытая проводка тоже отличается определёнными преимуществами:

Сохранение целостности интерьерного оформления.
Увеличение допусков к номинально разрешённым токам.
Снижение требований к характеристикам, которых придерживаются во время монтажа.

Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.

Как рассчитать нагрузку в электросети?

Для проведения окончательного расчёта во внимание принимаются такие факторы:

Напряжение электросети.
Номинальный ток.
Мощность электроприёмников.

Лучше воспользоваться готовыми таблицами, хотя методов расчёта – множество.

Оптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ.

У них вероятность получения точного результата больше.

Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.

Какую схему стоит выбрать?

Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.

У других схем точек подключения, линий больше.

Двухкомнатная

От количества комнат принципы при создании схемы электропроводки не меняются. Есть некоторые особенности, требующие учёта:

Рекомендуется разделять провода на две группы, если и санузел раздельный.
Три линии – необходимый минимум для кухни.
По отдельным комнатам разделяется и освещение.
Разделение у сети с розетками – по количеству комнат.

В схемы разводки включается и оборудование для охраны, ведь жильё с двумя и большим количеством комнат считается элитным.

Трёхкомнатная

Здесь придерживаются тех же правил, что и в предыдущем случае.

Апартаменты

Для них действуют те же требования и правила, что описаны выше.

Можно ли составить план разводки самостоятельно, и сколько это будет стоить?

Такой вариант допустим, если мастер уверен в своих силах. Что касается расценок на работы и выполнение схем, то они устанавливаются индивидуально для каждого из клиентов. И зависят от характеристик, которыми будет обладать сеть:

Разновидность здания или помещения.
Объём работ.
Количество материала.
Разновидность монтажа.
Используемые розетки.

Эти факторы влияют и на то, какой будет схема, сложно ли её реализовать. Лучше заранее провести консультацию, чтобы не было вопросов.

Электропроводка по группам: как лучше сделать?

При разделении на несколько линий контроль проводов и компонентов упрощается. При возникновении неисправностей выключают одну группу. Остальные части функционируют как обычно.

Стационарная бытовая техника

В кухне, на территории санузла размещается мощная техника.

Когда проводят ремонт, кухонная зона требует отдельного подключения. Если одно устройство в этом помещении сломается – проводится замена. Тогда выключают один защитный аппарат, целое помещение энергии не лишается.

Сложности возникают из-за того, что точки подключения к сети у электрических приборов часто в местах со сложным доступом. Источник неисправностей – не только приборы, но и проводка. В этом случае просто проще передвинуть один рычаг на аппарате защиты.

Выделенная линия для кухни

Линия для этой комнаты традиционно работает с самой большой нагрузкой. Даже если агрегаты не используются, постоянное подключение к сети присутствует. Это:

Тостеры.
Микроволновки.
Вытяжки.
Посудомоечные машинки.
Варочные плиты.
Духовые шкафы.
Холодильники.

Многие приобретают мультиварки и электропечки, другие подобные приспособления.

Включать несколько приборов одновременно можно, если использовать один кабель, отличающийся повышенной мощностью.

Водонагреватели, приборы освещения подключаются по отдельности. Иначе нагрузка для сети окажется слишком большой, и в какой-то момент всё будет отключаться.

Одна или несколько осветительных групп

Приборы допускается объединять в одну группу, если выполнены такие условия:

Использование шестирожковой люстры для зала.
Верхнее освещение малой мощности для спальни.
Дополнительно используется два ночных светильника-бра.

Отдельная группа организуется для каждого помещения, если присутствует несколько источников освещения.

Помещение с повышенной влажностью

Для электрических приборов, кабелей при таких обстоятельствах действуют жёсткие требования. Дополнительные риски появляются из-за близкого соседства с водой. При составлении схем по электроразводке учёт следующих правил помогает добиться подходящего результата:

Коробки распределения обязательны.
Розетки для электроприборов тоже монтируются, с максимальной аккуратностью.
Место установки выключателя подбирается с учётом требований, условий.
Способ монтажа выбирается в скрытом варианте.

Степень защиты для каждой из розетки на уровне минимум IP44. Рекомендуется приобретать специальные устройства в комплекте с крышкой, защищающей от попадания брызг.

Рекомендуется выбирать светильники не на классические 220 В, а на 12 В.

Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.

Многокомнатные многоэтажные квартиры

Варианты:

Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.

Создание штроб в стене, чтобы потом укладывать провода.
По полу, кратчайшим путём.

Выбор определяется материалом перекрытий, свойствами основных стен.

Как правильно раскидать проводку в квартирах с выходом на чердак, мансарду?

Первый шаг – определение количества розеток, которые нужны для помещения. План составляется в зависимости от текущих потребностей жильцов. Отдельное подключение на отдельных проводах рекомендуется для следующих приборов:

Бойлеры.
Обогреватели.
Электроплиты.

Для одного прибора требуется одна основная розетка, и две запасных минимум. Шесть розеток и десять точек для осветительных приборов – стандартная схема при обустройстве мансард.

Кабельный маршрут должен располагаться на расстоянии от 10 до 30 см от пола. Главное – чтобы кабель можно было замаскировать.

Как правильно проложить проводку в новостройке?

Главное – учитывать устройство проводки в квартире, включая такие элементы:

Сеть пожарной сигнализации.
Радиотрансляционная сеть.
Телефонные линии.

Допустима ситуация только с питающим кабелем на квартирном входе. Он рассчитан на то, чтобы потребители получали необходимую мощность. Владелец жилого дома самостоятельно монтирует счётчики и розетки, выключатели, разводит проводку. Вариант уместен, если квартира передаётся без отделки.

Стоит ли полностью менять проводку в старой квартире или доме?

В случае с алюминием замену рекомендуют в полном объёме. Если же используется медь – окончательное решение зависит от состояния и возраста элементов. Окисления, подгорания и другие подобные эффекты – знак того, что замена необходима. Допустимы ситуации, когда меняется, докладывается только часть.

Советы экспертов

Вот некоторые принципы проведения работы, которые помогают добиться результата:

К коридору идут выключатели санузла.

Отдельный проект составляют по слаботочным системам. Полную защиту от помех обеспечивают при отдельном протягивании слаботочки и силовых линий.
Чем больше розеток – тем лучше. В этом случае можно будет обойтись без удлинителей.
0,8-1 метр от пола – высота, где установка выключателей даст оптимальный результат.

Розетки – на высоте 0,3-1 метр от пола.
Схема не обходится без точек питания, мест установки приборов повышенной прочности.
Разделение по группам.

Когда делается ремонт, схема станет главным ориентиром, потому её держат при себе.

Один из значимых моментов – соединение проводов друг с другом. Для этого применяются монтажные или распределительные коробки. Допустим и прямой вариант, с клеммами, скруткой.

Использовать обои и штукатурку для сокрытия проводов – рискованный шаг. Иначе во время ремонта придётся снимать облицовку полностью. Некоторые электрики выбирают вариант, когда ставятся монтажные коробки для выключателей, розеток. Тогда соединения остаются в свободном доступе. Но расход кабелей увеличивается.

Термоусадка – вариант при соединении проводов одной розеточной линии. Клеммы с пружинными механизмами помогают монтировать осветительные сети. Есть и другие варианты:

Традиционная пайка.
Опрессовка.
Клеммные колодки.

Когда провода подключены и замаскированы – будет считаться, что электромонтажные работы завершены. Создана полная комплектация электрощита. В любой момент можно менять люстры или розетки, другие подобные детали. Если работы проведены правильно, то проблем с доступом возникнуть не должно. Осветительные приборы и декоративные элементы часто монтируются уже после окончания других этапов.

Главное – помнить о правилах безопасности, работая с электричеством. Тогда всё будет в порядке, и система отличится продолжительным сроком эксплуатации.

Полезное видео

Правила прокладки электропроводки в квартире простыми словами

В этой статье я поделюсь с вами всеми секретами прокладки электропроводки в квартире. Рассмотрим все современные и лучшие решения, а также наложим на них требования ГОСТов.

Если вы планируете самостоятельно проложить электропроводку в своей квартире с нуля: читайте что можно и что нельзя делать при разводке электрики в квартире.

Содержание:

Правила прокладки электропроводки в квартире;
Способы прокладки электропроводки в квартире;
- Прокладка электропроводки в квартире по потолку;
- Прокладка электропроводки в квартире по полу;
Схема прокладки электропроводки в квартире;
Заключение.

Правила прокладки электропроводки в квартире

В этой статье я не стану перепечатывать требования ПУЭ и ГОСТов, а сделаю некую выдержку и попробую описать это человеческим языком.

Основные требования правил электрики в жилых помещениях определяют:

Используемые кабели и электротехническая продукция;
Состав распределительных щитов в квартирах;
Способы прокладки электропроводки.

Для квартир при скрытой проводке необходимо применять кабель, который не распространяет горение и имеет маркировку ВВГнг (А, LS) или NYM. Будет этот кабель круглый, плоский или звездочкой не имеет никакой роли. По моему опыту могу сказать, что круглый кабель хоть и немногим дороже плоского имеет более удобную форму при прокладке: его удобнее пропускать в гофру, он не перекручивается. Также при наличии специального инструмента его удобнее зачищать от изоляции.

В отличии от кабеля есть еще провода: ПВС, ПУГВ, ПУНП и др. Прокладка проводов скрыто не допускается. Используйте только кабель.

Геометрия прокладки проводов играет немаловажную роль. Ведь если проложить кабельные линии по кратчайшему пути, то со временем, когда вы забудете, как эти линии проходили вы можете смело закрутить в неё саморез.

Все кабельные линии должны идти строго вертикально к розеткам и выключателям снизу или спускаться сверху. В крайнем случае подходить горизонтально.

Способы прокладки электропроводки в квартире

В многоквартирных домах прокладывать кабельные линии можно по полу в цементно-песчаную стяжку, по потолку и в стенах.

В стенах, в уже имеющихся пустотах или поверху в штробах я не рассматриваю. Этот способ можно применять только в случае локальной замены проводки, данный способ изжил себя. Если вы собираетесь сделать полную замену электрики, то лучше проложить её по потолку.

Прокладка электропроводки в квартире по потолку

С того момента как в современной отделке появились натяжные, подвесные и другие конструкции потолков — этот способ самый, самый.

Объясню в чем его преимущество перед другими способами:

Данную разводку можно применять в квартире, где уже залита стяжка. При замене старой электропроводки.
При данной разводке гораздо легче устанавливать сами розетки и выключатели. Все коммутации уже сделаны в распаячных коробках и в подрозетник спускается только один провод.
Повредить такую электрику практически невозможно. Когда разводка электропроводки сделана правильно: распаячные коробки собраны на современных клеммах, а отходящие радиальные линии от щита защищены, подобранным правильно, автоматами защиты. У вас в доступе остаются только розетки и выключатели, подводящие кабели к которым идут строго вертикально вниз.

При повреждении кабельной линии одной из розеток остальные останутся работать (если устранить, конечно, причину короткого замыкания). В случае если необходимо что-то модернизировать или отремонтировать все затраты составят лишь стоимость полотна натяжного потолка и работы по его монтажу. Не надо вскрывать стяжку и т.д.

Недостаток прокладки таким способом — это конечно больший расход провода, немногим больше штроб и конечно больше трудозатрат.

Прокладка электропроводки в квартире по полу

Если вы счастливый обладатель квартиры в новостройке и не хотите делать прокладку электропроводки по потолку, то уложить кабельные линии в стяжку тоже хороший способ.

При таком способе прокладки проводки, лучше всего вообще отказаться от распаячных коробок и сделать все коммутации в подрозетниках. Как расскажу далее.

При монтаже электропроводки по полу желательно применять гофру и пропускать провода уже в ней. В процессе монтажа вы или ваши рабочие неоднократно пройдутся по кабельным линиям и гофра поможет защитить кабель от повреждений. К тому же после заливки стяжки они будут изолированы от прямого контакта со стяжкой.

Кабельные линии крепятся к основанию пола с помощью перфоленты только для того, чтобы в процессе заливки стяжки они не всплывали.

Затяжку провода в гофру при больших метражах кабеля, лучше производить заранее. Таким образом расход кабеля существенно сократится. Так при затяжке отдельных кусков вы всегда будете отмерять кабель с запасом и на каждом этапе будете обрезать большие куски. Стоимость же снятой гофры в десятки раз ниже кабеля, поэтому ее обрезки не так существенны по стоимости.

Кроме всего прочего можно комбинировать два этих способа и прокладывать электропроводку и по полу, и по потолку. В данном случае розеточные линии растягиваются по полу, а световые прокладываются сверху. Получается неплохой симбиоз и экономия кабеля.

Схема прокладки электропроводки в квартире

При прокладке кабеля по потолку схему электропроводки делается по следующему принципу.

Для света отходящих линий лучше сделать минимум две. Одна отходящая ветка для санузла, которую нужно подключить через УЗО или дифференциальный автомат. Вторая через обычный автомат защиты номиналом 10 А. Кабель для света используется трехжильный сечением 1,5 мм кв. обозначается как ВВГнг 3*1,5.

Типовая схема коммутации для выключателей выглядит следующим образом:

Выключателем разрывается всегда фазный провод, нулевой провод разрывать нельзя.

Количество розеточных групп в распределительном щите определяется количеством комнат. Розетки разводятся кабелем 3*2,5 мм кв. и защищаются автоматом защиты номиналом 16 А. Кроме розеток каждой из комнат на отдельные ветки следует подключить такие потребители как: кондиционер, духовой шкаф и роутер.

Роутер следует подключать через отдельный автомат из-за удобства его перезагрузки путем отключения и включения. Как правило роутер прячется в гардеробной или шкафу и до него сложно добраться. А здесь открываете распределительный щит отключили/включили автомат, и он перезагрузился.

На отдельный дифференциальный автомат также следует подключить теплый пол: при его наличии, питающий кабель на лоджию, посудомоечную и стиральную машину (можно на один).

В мокрых зонах необходимо предусмотреть установку коробок уравнивания потенциалов (КУП). Для этого необходимо завести отдельный провод сечением не менее 6 мм кв. и установить КУП. От нее потом необходимо будет заземлить все металлические части (ванну, душевую кабину, каркас реечного потолка, распределительные коллекторы, а также корпуса розеток должны быть заземлены отдельным проводом). Последний момент вызывает много споров, но по правилам должно быть сделано так. О том как не нужно делать электрику здесь.

Типовая схема распределительного щита однокомнатной квартиры

При прокладке кабелей по полу распаячные коробки не требуются. Кабель заходит в подрозетник из пола, а второй выходит наверх к источнику света — коммутация происходит в подрозетнике.

Если нужно запитать несколько источников, то в подрозетник снизу зайдет два питающих провода (входящий и выходящий) затем второй выходит на следующую комнату и т.д. Таким же образом происходит и подключение розеток.

При таком шлейфе в группе розеток необходимо чтобы входящий питающий кабель был в одном крайнем подрозетнике а выходящий в другом крайнем подрозетнике тогда будет удобнее устанавливать сами розетки.

Если кабелей много, например при устройстве проходного выключателя то лучше установить глубокий подрозетник.

Для коммутации проводов в подрозетниках и в распаячных коробках удобнее всего пользоваться клемниками WAGO. Скрутки и сварка уходит в мезозойский период. Если все сделать верно, то выгорания клемников не будет. Все страшные картинки в интернете про оплавившиеся контакты таких клемников появляются из-за превышения допустимого тока как следствие неправильно подобранных автоматов защиты. Также следует приобретать оригинальную продукцию.

Заключение:

Прокладку электропроводки в квартире следует начинать с утвержденной женой схемы расстановки мебели)) и разметки всех выключателей и розеток. Высота и расположение всех точек расписана в данной статье.
Необходимо использовать только кабель и только марки ВВГнг или NYM. Провода использовать для скрытой проводки запрещено.
Прокладку проводки желательно делать по потолку или по полу в стяжке.
Все потребители в санузлах должны быть запитаны через УЗО.
В санузлах должны быть установлены коробки уравнивания потенциалов.
Правильно подобрать автоматы защиты, УЗО и собрать распределительный щит.

Добавляйте статью к себе в закладки и делитесь с друзьями! Готов ответить на ваши комментарии!

Правила проектирования и прокладки электропроводки в домах и квартирах — Simple Cable Company

Современные дома и квартиры с каждым днем все больше и больше оборудуются новыми электроприборами — кухонной и бытовой техникой, климатическими приборами, техникой для дома, сада, автомобиля. Постоянно появляются новые приборы и устройства, которые делают условия нашей повседневной жизни более комфортными. Большая часть этих устройств питается от общей домашней сети электроснабжения. В связи с этим, потребляемая нами мощность электросети постоянно увеличивается, и даже в относительно новых домах и квартирах, которые были сданы в эксплуатацию или в которых был сделан капитальный ремонт и замена электропроводки всего 10-15 лет назад, система электроснабжения зачастую не справляется с запросами потребителя и дает серьезные сбои. Нередко такого типа сбои приводят к серьезным последствиям — перегреву проводки и воспламенению отдельных ее участков. Другой причиной неполадок может быть некачественный монтаж всей системы электропроводки или отдельной ее части. Ведь всегда находятся «умельцы», которые по собственной некомпетентности или неопытности закрывают глаза на требования техники безопасности и правила, по которым должно проводиться электрообеспечение даже самого маленького технического помещения.

В данной статье мы собрали наиболее важную информацию о правилах прокладки электропроводки в жилых помещениях, так как зачастую домашняя электропроводка прокладывается с нарушениями, и в основном причина этих нарушений — сложность документации, а иногда и недоступность информации о том, как правильно прокладывать электропроводку в доме или в квартире. Речь пойдет не о практических умениях, а непосредственно о тех требованиях, которые будут предъявляться к вашей домашней электропроводке при проверках сотрудниками электроснабжающих организаций. Для написания данной статьи нам пришлось не только обратиться за помощью в несколько РЭС и ознакомиться со всей соответствующей документацией, но и неоднократно проконсультироваться со специалистами проектных организаций. В итоге мы получили достаточно четкий список правил, по которым нужно делать монтаж домашней электропроводки.

Для создания системы электрообеспечения квартиры или дома необходимо вначале создать ее проект. Проект электропроводки, как правило, разрабатывается еще на этапе создания проекта дома или перед началом капитального ремонта жилья. Для разработки такого проекта необходимо получить Технические Условия для данного объекта в местной энергоснабжающей организации (РЭС). Это может сделать непосредственно сам потребитель. По полученным ТУ создается проект электроснабжения, который должен соответствовать существующим нормам и требованиям ГОСТов, а также требованиям ПУЭ (Правила Устройства Электроустановок). Проект электроснабжения жилья и расчет необходимых компонентов электропроводки имеют право создавать квалифицированные специалисты проектной организации, которая должна иметь лицензию на проведение такого рода работ. Для того, чтобы проект максимально соответствовал требованиям будущего потребителя, лучше самому потребителю заблаговременно подготовить рисунки-схемы желаемого размещения розеток, выключателей, осветительных приборов, бытовой техники и других электроустройств, исходя из плана помещений. Исходя из таких схем, проще будет составить проект и подобрать необходимые компоненты для всей системы электроснабжения.

Проект электроснабжения квартиры должен включать в себя схему внутреннего электроснабжения, а проект для дома — еще и внешнего электроснабжения. Кроме того, в современных домах часто используют системы резервного питания, что тоже должно быть учтено в проекте. Также в проекте должен быть список планируемой аппаратуры для подключения, план прокладки кабелей и расположения аппаратуры, расчет токов и падения напряжения. Если будет использоваться охранная система, то это также должно быть внесено в проект, как и другие устройства и системы, которые должны быть подключены к бесперебойному электропитанию. После всех расчетов мощностей и нагрузок в проекте указываются марки используемых проводов и кабелей, способ их прокладки, номинальные токи для предохранителей.

После того, как проект составлен, его необходимо утвердить в РЭС, и, если проект удовлетворяет всем требованиям и ГОСТам, заказчик получает Техническое Решение, позволяющее ему воплотить проект в реальность и заняться монтажом.

Расчетом мощности проводки и всей системы энергоснабжения занимаются профессиональные электрики, которые составляют проект. Но те, кто решил все расчеты провести самостоятельно, должны знать, что для осуществления таких расчетов существуют специальные нормы. В частности, для расчета мощности электросети квартиры или коттеджа используются государственные строительные нормы ДБН В.2.5-23-2003 (раздел 4). Как правило, для квартир значение показателя мощности колеблется от 5 до 12 кВт, изредка 16 кВт. Но поскольку с каждым годом в нашем быту появляется новая, зачастую более мощная, электротехника, то расчет мощности надо делать с приличным запасом, учитывая максимум техники. Возможно через несколько лет Вам понадобится поставить электрический котел или же систему «Умный дом»? Ведь не делать же очередную замену проводки, которая непременно ведет за собой полный ремонт всего дома или всей квартры?! В указанном документе запас мощности рассчитан на 15-25%, практика показывает, что гораздо эффективнее сделать запас мощности 25-35%.

Согласно ДНАОП 0.00-1.32-01 (пп. 2.5.3-2.5.5) и ДБН В.2.5-23-2003 (п.5.29) в жилых домах и квартирах следует использовать только трехпроводные (фазный-L, нулевой рабочий-N и нулевой защитный-PE проводники) кабели и провода с медными жилами сечением не меньше 1.5 мм.кв. Причем от группового щитка до этажного распределительного щитка или квартирного щитка и электросчетчика необходимо использовать кабеля с минимальным сечением 2.5 мм.кв. Оболочка должна быть выполнена из негорючих материалов или материала с умеренной дымообразующей способностью по ГОСТ 12. 1.044 (ДНАОП 0.00-1.32-01, п.2.5.7). Чаще всего используют кабеля марок ВВГнгд или ВВГнг, но возможно выполнение монтажа электропроводки и другими кабелями и проводами, если они удовлетворяют вышеуказанным нормам (ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY).

Для стационарных приборов высокой мощности, таких как водонагревательный бак, стиральная машина, желательно провести отдельные линии или же объединенную мощную линию. Также желательно разделить линию освещения от розеточной линии электропроводки. Особенно эта рекомендация касается частных домов и коттеджей, поскольку зачастую нагрузка на розетки значительно выше нагрузки на линии освещения. На линии, питающие розетки, рекомендуется устанавливать устройства защитного отключения (УЗО), а если время срабатывания автоматического предохранителя меньше чем 0.4с (ГОСТ 30331.3), то установка УЗО обязательна (ДНАОП 0.00-1.32-01, п.2.8.5). Кроме того, розеточную сеть необходимо заземлить по системе TN-S, руководствуясь требованиями главы 1. 7 ПУЭ-2009 и п.2.1 ДБН В.2.5-23-2003.

Внутри помещения проводка делается скрытой с возможностью замены, или же без возможности замены (ДНАОП 0.00-1.32-01, п.2.5.6), но только в тех случаях, если дом с конструкциями из негорючих материалов, соответствующих ДСТУ Б В.2.7-19. Хотя и возможна прокладка кабелей в коробах. Используются такие марки провода и кабеля, как ПВСнгд, ШВВПнгд, ВВГнгд, ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY. Для скрытой проводки используют специальные углубления в стенах и перекрытиях — штробы. Глубина штробы должна быть таковой,чтобы после укладки кабеля покрывающий слой штукатурки был не менее 10 мм (требования ДНАОП 0.00-1.32-01, п.2.5.11). В домах блочного типа иногда в плитах встречаются готовые штробы, сделанные по всем нормам. Но если таковых нет, то их необходимо сделать самостоятельно. При этом необходимо знать, что глубокие штробы, а также отверстия для розеток и выключателей нельзя делать в несущих стенах, поскольку это противоречит строительным нормам ДБН В. 2.5-23-2003 (п.5.49). Кроме того, штробы можно делать в полу. При штроблении необходимо учитывать, что электропроводка должна проходить на расстоянии не больше чем 50 см от пола и не более чем 15 см от плит перекрытий, параллельно линиям состыковки стен или перекрытий. Укладка кабелей и проводов в монтажных стыках панелей категорически не допускается (ДБН В.2.5-23-2003, п.5.35) — это грубое нарушение, за которое сотрудники РЭС при проверке и приемке электромонтажных работ могут не только оштрафовать, но и выдать предписание переделать электропроводку в тех зонах (квартирах, комнатах, помещениях), где присутствует такое нарушение. Для выполнения условия о возможности замены проводки, необходимо использовать специальную гофрированную трубу из ПВХ, не поддерживающую горение. Проводка за перекрытиями и подвесными потолками также считается скрытой. При прокладке кабелей за подвесными потолками и перекрытиями из горючих (согласно ДСТУ Б В.2.7-19) материалов, их необходимо прятать в закрытые металлические короба. При использовании перегородок и подвесных потолков из негорючих материалов — проводка укладывается в гибкие рукава или короба из негорючих или трудногорючих материалов (группа горючести Г1 согласно ДСТУ Б В.2.7-19). В любом из вышеуказанных случаев должна быть обеспечена возможность замены электропроводки (ДНАОП 0.00-1.32-01, п.2.5.7).

В местах разветвлений проводки устанавливаются разветвительные коробки, в которых осуществляется соединение и ответвление жил проводов. При этом в разветвительных коробках должен быть предусмотрен некоторый запас кабеля или провода, для возможности повторного присоединения либо ответвления провода. Все соединения и ответвления кабеля должны проводиться при помощи опрессовки, спайки или кабельных наконечников, но ни в коем случае не обычной скруткой (ПУЭ, п.п.2.1.21-29). Распределительные коробки должны быть изготовлены из негорючих или трудногорючих материалов и доступны в любой момент для осмотра либо ремонта.

Розетки и выключатели монтируются в специальных коробках (требования ДБН В. 2.5-23-2003, п.5.54). Штепсельные розетки устанавливаются в местах, удобных для использования с учетом размещения мебели на высоте не более 1 метра (ПУЭ-2009, п.6.6.28). В жилых комнатах необходимо устанавливать не менее одной розетки на 6 кв.м. площади, в коридорах — не менее одной розетки на каждые 10 кв.м. площади. При этом несколько розеток, устанавливаемых в одном корпусе, считаются как одна розетка. Количество штепсельных розеток в кухне определяется планировкой кухни и размещением кухонной электротехники, но кухонных розеток должно быть не меньше пяти. Все розетки должны быть рассчитаны на ток до 10А и иметь защитное приспособление, которое автоматически закрывает гнезда розетки при вытянутой вилке (ДБН В.2.5-23-2003, п.п.5.56, 5.58). Если сеть имеет провод заземления, необходимо устанавливать розетки на ток не менее 10А с защитным контактом, при этом конструкция розетки должна исключать возможность использования токопроводящих контактов в качестве защитных контактов заземления (ДНАОП 0. 00-1.32-01, п.2.6.8).

Согласно требованиям ДБН В.2.5-23-2003 (п.5.68) выключатели для светильников необходимо устанавливать на стене со стороны дверной ручки на высоте от 0.8м до 1.7м. Как правило, их устанавливают с таким рассчетом, чтобы зайдя в комнату, можно было сразу попасть рукой по выключателю, а это приблизительно на уровне 85 см от пола. Подключать проводку к выключателю необходимо таким образом, чтобы размыкался фазный провод (ПУЭ-2009, п.6.6.26).

В целях безопасности и исключения возможности короткого замыкания или пожара все розетки и выключатели необходимо устанавливать на расстоянии не меньше 60 см от душевых кабинок и не менее 50 см от газопроводов (ДНАОП 0.00-1.32-01, п.п.2.6.6, 2.6.7).

При монтаже и соединении проводов, нужно помнить, что слабый контакт в местах соединения проводников приводит к нагреву проводника, а это зачастую может стать причиной пожара. Необходимо избегать соединений проводов методом скрутки, вместо этого спаивать или соединять специальными кабельными наконечниками. Все монтажные работы по прокладке электропроводки делаются только при отключенном электропитании во избежание поражения электрическим током.

Как сделать открытую проводку — как своими руками правильно сделать наружную электропроводку в квартире, доме

Любой хозяин дома или квартиры хочет, чтобы электропроводка в его жилище была качественной и надежной. Если позволяет опыт и знания, проводку вполне можно правильно сделать своими руками, как в панельном, так и деревянном доме.

Типы проводки

Есть два варианта создания электропроводки. Она может быть открытой и скрытой. Говоря о втором виде, стоит отметить, что создание скрытой электропроводки – долгий и хлопотный процесс, даже если не брать в расчет устранение старых проводов. На месте планируемой укладки проводов следует:

вскрывать покрытия
формировать штробы
замазывать отверстия и мастерски штукатурить стену

Самостоятельно осуществить все это достаточно сложно. Такой способ ремонта требует отдачи сил, много времени и финансовых средств.

Открытая электропроводка намного предпочтительнее. Провода укладывают поверх потолка и стен, и при правильном подходе открытый тип выглядит очень эстетично. Проложить провода можно в гофрированных трубах или пластиковых кабелях.

Преимущества и недостатки открытой проводки

В числе достоинств открытого типа проводки можно выделить:

простой доступ к любому месту электропроводки
возможность быстро заметить проблему
допустимость оперативно исправить поломку

Кроме того, если электропроводка открытая, очень удобно добавить еще одну электроточку или линию, не нарушив при этом целостность других сетевых участков.

Что касается недостатков, то здесь стоит упомянуть о том, что провода легко зацепить, так как они находятся в свободном доступе. Кроме того, монтаж открытой проводки предполагает наличие дополнительного свободного пространства, если речь идет, например, о гофрированной трубе. Также важно, что открытая электропроводка, даже красиво и декоративно скрытая, впишется не в каждый интерьер. Если это лофт, хай-тек или минимализм, то она будет смотреться вполне органично. Однако в классицизме, ретро или барокко она вряд ли уместна.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

силовые провода
информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека.

Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Как спланировать работу?

Для начала необходимо:

правильно провести расчеты
определить, какое количество материала необходимо
получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Как сделать наружную проводку?

Как правило, на входе в деревянный дом или ретро-квартиру можно увидеть распределительный щит или счетчик. От него и нужно начинать монтажные работы, а именно:

чертеж линии
прокладка провода по ней
закрепление на стене при помощи перфоратора через каждые 35 см
вставка в просверленные отверстия гвоздей
монтаж дополнительных аксессуаров: заглушек, соединителей, углов

Если габариты канала не предусматривают встраивание электрических точек, то можно обойтись наружными розетками и приборами системы освещения и подвести к ним небольшой кабель.

Если говорить о проблемных зонах, которые встают при прокладке проводки в деревянном ретро-доме, то здесь стоит отметить проемы дверей. Для прохождения одного провода через дверь следует сделать около двери отверстие и просунуть через него провод, вставив в него часть трубы и прикрыв торец заглушкой.

При прокладывании кабеля не нужно проводить его по полу деревянного дома или квартиры. Лучше обвести вокруг двери – это надежнее и безопаснее.

Типы проведения кабелей

Обычно из щита идет множество кабелей, и каждый из них обеспечивает питанием определенное место. Если у вас стандартная квартира, то пучков должно быть около 6. Если это дача и большой деревянный дом или дача, то, конечно, больше. При этом размеры кабель-канала должны быть соответствующими. Монтаж данного типа создают в случае проведения европейского расключения проводки, когда у каждой зоны есть собственное УЗО, или устройство защитного отключения.

Нередко, прокладывая проводку своими руками, владельцы деревянных домов, дач и квартир предпочитают поместить один щиток и счетчик вместе с основным питающим проводом, от которого идут провода к другим точкам. Обязательно присутствуют распределительные коробки, чтобы защитить зоны соединения отходящих проводников с главным.

Всего выделяют несколько типов прокладки кабеля:

применение канала-плинтуса
использование гофрированных труб для проводов
монтаж кабеля по старому

Помните о безопасности

При скрытой проводке бояться особенно нечего. Стоит только помнить, что проводку прокладывают горизонтально или вертикально. В случае монтажа кабеля по диагонали можно случайно задеть провод, например, гвоздем и нанести ему вред. Что касается наружной проводки как в квартире, так и на даче, то здесь также есть меры предосторожности:

если вы скрыли кабель в квартире, на даче или в деревянном доме декоративным экраном, помните об этом, старайтесь не задевать его
соединяйте корпуса приборов из металла с проводами, используя болтовые крепления
закрывайте токопроводные детали

Желаем удачи!

Как менять проводку в квартире

Если вы планируете выполнить капитальный ремонт квартиры, вам необходимо поменять проводку. В домах, которые возведены давно, проводка не рассчитана на современное использование. При строительстве старых сооружений специалисты и подумать не могли, что кроме основных электрических приборов, которые использовались на то время, люди будут использовать еще множество другой техники. Получается, что пропускная способность старой проводки меньше, чем мощность всех электроприборов, которая потребляется. К тому же, срок эксплуатации проводки – около 30 лет. Но если вы хотите обеспечить бесперебойное напряжение и продлить срок эксплуатации электроприборам, не стоит ждать, пока проводке стукнет 30 лет. Заменить электропроводку можно своими руками.

Выбираем правильный кабель

Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:

алюминиевые
медные

Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации. Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.

Схема установки розетки и выключателей

Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.

Как распределять количество розеток:

гостиная. В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания
спальня. Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные – по желанию
коридор. Здесь хватит двойной розетки
ванная комната. Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток
кухня. Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.

Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели – на 85 см.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

перфоратор
болгарка
паяльник
строительный уровень
светодиодная отвертка
шпатель, шпатлевка, изолента
шнур, отвертки, бокорезы, фонарик
новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу. На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Окончание работ по замене проводки

Завершающим этапом замены проводки является подключение разводки квартиры к счетчику. В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены – подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило – значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.

Как видите, менять проводку своими руками – это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах – лучше не рисковать.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не можете повлиять на их расположение. Но как только вы стали домовладельцем, вы имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно, это долгий, сложный и финансово затратный процесс. Пытаясь как-то сэкономить, многие задаются вопросом – а можно ли сделать всю электрическую часть в новом жилье самостоятельно? В реальности, если не лень, хорошо учился в школе, дружишь с физикой и электротехникой. Так что актуальна сегодня наша тема — электропроводка в квартире своими руками. Вам поможет пошаговая инструкция от составления схемы до монтажа проводов.

Содержание

Начало всех работ — схема
Составление схемы
Необходимые материалы
Щит распределительный
- Какие щиты есть?
- Чем оснащен щит?
Нагрузка в квартиру
Монтаж электропроводки
- Подготовительный этап
- Открытая проводка
- Скрытая проводка
- Завершающий этап

Начало всех работ — схема

Этот раздел я хотел бы начать с аналогии. Что является основой для хорошего, надежного дома? Фундамент, конечно. Итак, своеобразным фундаментом надежного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие люди совершенно напрасно этим пренебрегают и на это есть веские причины:

Во-первых, монтаж электропроводки в квартире будет для вас намного проще, когда на схеме показан практически окончательный результат. Согласитесь, довольно редко на первом этапе ремонта люди могут представить, что будет в итоге. А с электрической схемой это возможно, ведь на ней будут отображаться все коммутационные аппараты, элементы освещения и стационарные бытовые приборы.
Во-вторых, схема электропроводки в квартире поможет вам составить четкий план выполнения работ — с чего начать проводку, в каком направлении двигаться, что оставить на завершающий этап.
В-третьих, имея готовую схему расположения электроэлементов в квартире, вы легко сможете определить количество материалов — розетки, выключатели, распределительные коробки, подрозетники, провода, кабели.
И самое главное, когда монтажные и ремонтные работы уже завершены, у вас будет схема электропроводки в квартире. Не выбрасывайте его ни при каких обстоятельствах. Если вам нужно просверлить где-то в стене отверстие для картины или фоторамки, вы вытащите схему и посмотрите, как проходит путь проводов, чтобы не наткнуться и не повредить токопроводящую жилу. Также многие иногда клеят распределительные коробки обоями, чтобы не портить внешний вид помещения. На самом деле этого делать нельзя, но если он уже запаян, всегда можно посмотреть на схеме, где находится коробка. Если вам нужно немного поработать, отрежьте кусок обоев, получите доступ к коробке, а затем снова приклейте ее.

Надеемся, мы доступно и доступно объяснили вам, что все в мире электрики всегда должно начинаться со схемы. Теперь немного подробнее о том, как правильно его составить и что на нем должно отображаться.

Составление схемы

Прежде чем составлять схему, необходимо собраться всей семьей и хорошо продумать, где в вашей квартире будут располагаться основные потребители электрической энергии:

кондиционеры;
электрические плиты и духовки;
Шайба;
холодильник и морозильник;
посудомоечная машина, микроволновая печь;
вытяжная принудительная вентиляция;
котлы системы отопления или водонагреватели.

Также немаловажную роль играет расстановка мебели, особенно крупногабаритной. Чтобы потом не получилось так — ремонт закончен, мебель расставлена, а розетка за шкафом, который уже много лет обосновался на этом месте. И тогда придется прибегнуть к помощи носителей, только раньше хоть под ковры можно было провода прятать, а сейчас это не модно, все паркет и ламинат. Поэтому уделите этому вопросу особое внимание.

план квартиры (нажмите для увеличения)

Затем возьмите бумагу (желательно в коробке), карандаш (желательно несколько разноцветных), линейку. Начертите в двух экземплярах на бумаге план своей квартиры с дверными и оконными проемами, для удобства возьмите технический паспорт и перенесите чертеж оттуда. Присвойте каждой комнате порядковый номер, например, если у вас есть схема электропроводки в однокомнатной квартире, пусть она будет выглядеть так:

Коридор (прихожая, холл).
Ванная комната.
Кухня.
Холл (гостиная).

Если комнат больше, соответственно можно продолжить дальнейшую нумерацию — спальня, детская, спортзал, также нужно учитывать кладовую, лоджию (если вы собираетесь разводить освещение и там ) и т. д.

Теперь схематично изобразите стационарную бытовую технику и мебель (в виде квадратов и прямоугольников) на одном чертеже. Бытовая техника может быть отмечена красным цветом, а мебель серым. На втором чертеже отметьте места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас указаны бытовые приборы, на втором в этих местах будут розетки.

Таким же образом на первом чертеже (где техника и мебель) желтым цветом нарисуйте крестики в местах установки светильников, бра, торшеров, люстр. Здесь вам будет удобно видеть — где кровать, там значит и прикроватная лампа; где стоит диван или кресла, значит бра, под которыми можно читать и т.д. Потом все эти лампочки перевести в электрическую цепь. При этом продумайте и отметьте места установки выключателей. Представьте в уме, в какую сторону будут открываться ваши межкомнатные двери, чтобы потом за ними не оказались выключатели.

Определитесь сразу, возможно в каком-то месте вам нужно установить розеточный блок (чаще всего это делается на рабочей панели кухни), будет ли у вас групповое освещение или многорожковая люстра в основной комнате, тогда вам понадобится двухкнопочный переключатель.

Отметьте на схеме место, где будет располагаться вводной распределительный щит на квартиру.

Примеры того, как правильно составить схему вроде бы имеются, надеемся, что у вас не возникнет с этим сложностей. Теперь разберемся с количеством материалов.

Необходимые материалы

Рассчитать необходимое количество выключателей и розеток по составленным схемам. Не забывайте, что для каждого из этих коммутационных устройств вам понадобится подрозетник, если вы планируете прокладывать в квартире скрытую электропроводку. Также посчитайте, сколько соединительных коробок вам нужно.

Для расчета количества проводов лучше всего коммутационные аппараты и распределительные коробки, намеченные на схеме, перенести на реальные стены. Затем разметьте стены, то есть в прямом смысле этого слова, начертите между ними дорожки проводов, измерьте все рулеткой и посчитайте общее количество. Учтите, что проводка в квартире выполняется строго по вертикали и горизонтали, косых поворотов быть не должно.

Хочу дать один совет. Если электропроводка делается полностью с нуля в трехкомнатной квартире площадью около 60-70 м ² , то провод лучше покупать целым заводским бухтом, в котором 100 м. В магазинах , это считается оптом и на него будет скидка 10%, а если вы купите 98 м, то это не опт, скидки не будет, но вы возьмете на 2 м больше и сильно сэкономите.

По опыту профессиональных электриков, для электромонтажа квартиры из трех комнат приобретите 100 м трехжильного провода сечением 1,5 мм ² (это будет прокладка проводки освещения в квартире) и 100 м трехжильного провода сечением 2,5 мм ² для питания розеток.

Мощные электроприборы, такие как водонагреватель или варочная панель, обычно запитываются отдельной линией от вводного распределительного щита через отдельный автомат. Для них лучше проложить трехжильный провод сечением 4-6 мм ² .

Еще один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах стыков и соединений коммутационных аппаратов. Принято оставлять запас провода для розеток, выключателей, светильников не менее 20 см. Если вы планируете в будущем опустить потолки, то увеличьте запас провода для светильников до 50 см. Также оставьте запас провода около 50 см для сборки распределительного щита.

Щит распределительный

Электропроводка своими руками в любой квартире начинается от распределительного щита. Какой он? Это своего рода короб, в котором монтируется электросчетчик и вся защитная автоматика.

Какие щиты есть?

Эта коробка изготовлена из металла или пластика. Каждый вариант имеет свои преимущества. Пластиковый щит более практичен, так как мало весит, к тому же выглядит привлекательно и эстетично. Металлический ящик прочный и надежный.

По способу крепления щиты бывают наружного и внутреннего исполнения. Наружный щит (его еще называют накладной) навешивается на стену с помощью саморезов или дюбель-гвоздей. Это значительно облегчает монтажные работы, но в то же время такой тип щита занимает свободное место в помещении. Внутренний или встроенный люк требует установки специальной ниши в стене, но при этом не занимает свободного места в помещении.

Чем оснащен щит?

Что еще нужно для установки распределительного щита, кроме самой коробки:

Вводный автомат, защищает всю квартирную сеть, отключая при необходимости, к нему подходит питающий кабель для квартиры.

DIN-рейка представляет собой специальную металлическую пластину, на которую крепится вся автоматика.
Счетчик электроэнергии, после выполнения всех монтажных работ необходимо будет пригласить представителя энергосбытовой компании для опломбировки счетчика.
Шины PE и N, на которые будут подсоединены все нулевые и заземляющие проводники.
Автоматические выключатели, защитят определенную группу токоприемников от короткого замыкания путем срабатывания при перегрузке по току. Также с помощью автоматов можно будет принудительно отключить ту или иную линию от общей сети при необходимости.
Устройства защитного отключения (УЗО), не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию, если корпус какого-либо электрооборудования находится под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать комбинированный вариант, в состав которого входят автомат и УЗО – дифференциальные автоматы.
Соединительные провода или распределительные гребенки.

Для определения количества машин необходимо рассчитать и распределить нагрузку по квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное количество различных потребителей электроэнергии. Согласитесь, наши дома буквально напичканы бытовой техникой. Нормами и правилами рекомендуется перед прокладкой проводки в квартире отделить осветительную сеть и линию розеток от разных автоматов. Но с учетом текущей нагрузки на квартирную сеть, посадить все бытовые приборы на одну линию невозможно. Целесообразно все равномерно распределить на несколько цепей с питанием от отдельных автоматов.

Это разделение имеет большое практическое значение. Представьте, что в квартире повреждена электропроводка. Своими руками, не вызывая электрика, вы решили разобраться, найти причину и устранить ее. Если каждая линия имеет свою защиту, можно легко найти причину аварийной ситуации (определить по отключенному положению автомата). И пока вы будете устранять поломку на этой линии, все остальные потребители не останутся обесточенными, то есть холодильник будет продолжать охлаждать, а стиральная машина будет стирать.

Рекомендуется выбирать машины следующей мощности:

на осветительную нагрузку — 10 А;
для розеток — 16 А;
для подключения бытовых приборов до 4,5 кВт — 20 А;
для входа в квартиру — 50 А.

Как разделить общую нагрузку квартир на группы?

Во-первых, все мощные потребители электроэнергии целесообразно снабжать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная и электрическая духовка, кондиционеры).

Во-вторых, хорошо бы розетки каждой комнаты сделать отдельными группами (детская, взрослая спальня, холл, кабинет). Если это не получится, то в любом случае кухонные розетки должны быть запитаны через отдельную линию и автомат, ведь именно на кухне находится самая мощная бытовая техника (пекарня, микроволновая печь, кофеварка, электрочайник). чайник, кухонный комбайн, блендер и др.)

Электроснабжение санузла должно осуществляться отдельной группой, так как оно относится к опасному с точки зрения электробезопасности помещению (так называемая «мокрая» группа).

Освещение квартиры выделяется в отдельную группу, но будет гораздо удобнее, если освещение каждой комнаты будет разделено на группы.

Количество необходимых автоматов и УЗО будет зависеть от того, как вы сгруппируете всю нагрузку своей квартиры.

Монтаж электропроводки

Осталось определиться, какой тип электропроводки выбрать для своей квартиры. Сегодня есть два пути:

Открыть. Это когда все жилы будут проходить по стеновым поверхностям, их закрепляют в пластиковых кабель-каналах (или коробах). Такая прокладка требует гораздо меньших материальных затрат и физических усилий, но есть один существенный недостаток – внешний вид помещения не совсем эстетичен. Исключение составляет прокладка специального кабеля через фарфоровые изоляторы, когда дизайн квартиры выполнен в стиле ретро, сейчас это очень модно и набирает популярность.
Скрыто. При этом способе провода укладываются в специальные пазы на стеновых поверхностях (в канавки). Для шлифовки нужны специальные приспособления, процесс трудоемкий, отнимает много сил и времени. Но все направляющие будут скрыты.

Подготовительный этап

По вашему проекту разметьте дорожки для проводов на стенах. Чтобы все получилось идеально ровно, сделайте это с помощью лазерного уровня или натянутого шнура. В дашборде есть счетчик, а после него машины по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже должны разойтись по всем остальным комнатам и комнатам. На входе в каждую комнату должна быть установлена своя распределительная коробка.

Разметить на стенах места расположения розеток, выключателей, распределительных коробок.

При открытом способе укладки есть один нюанс – стены должны быть идеально ровными, чтобы пластиковые ящики легли на поверхность стены без перекосов. В случае укладки на фарфоровые изоляторы в этом нет необходимости, незначительная кривизна стен будет не так заметна.

Для скрытого варианта необходимо сделать канавки по отмеченным линиям с помощью штробореза или болгарки. Можно использовать перфоратор, но тогда штробы не получатся такими идеально ровными. Ударная дрель подойдет для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – резец (коронка) по бетону. Если такого инструмента у вас нет, купить его будет очень дорого, попробуйте взять его в аренду.

Открытая проводка

Разрежьте пластиковые коробки по отмеченным линиям. Для этого используйте строительный нож или ножовку.
Прикрепите ящики к поверхностям стен. Не рекомендуем использовать клей или двусторонний скотч, такая фиксация продержится недолго. Закрепить ящики лучше всего дюбелями и шурупами.
Поместите проводники в коробки и закройте крышки. Концы проводов оставлены ведущими к распределительным коробкам и коммутационным аппаратам.

Скрытая проводка

Очистить подготовленные канавки от пыли; это можно сделать обычным веником или пылесосом.
Прокладывайте провода в канавках, предварительно их рекомендуется размещать в гофрированных трубах из негорючих материалов.
Закрепите электропроводку, проложенную в канавках, алебастровым раствором. Сначала зафиксируйте только в нескольких местах, чтобы провод не выпадал. Когда вы полностью завершите монтаж и проверите работу всей электрической сети, тогда вы полностью замуруете провода.
Вставьте концы проводов в коробки розеток и соединительные коробки.
Также с помощью алебастрового раствора закрепите монтажные коробки и розетки в подготовленных отверстиях.

Заключительный этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только все подключить. Установка розеток, выключателей, светильников. Выполните все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если все работает правильно, можно заделывать канавки.

Как видите, провести электропроводку в квартире своими руками вполне реально. Надеемся, что пошаговая инструкция по составлению схемы, расчету нагрузки, установке щитка и разводке поможет вам сделать все правильно. Если есть сомнения, лучше обратиться за помощью к специалистам.

Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

Монтаж электропроводки в квартире не такой долгий и затратный, как монтаж электропроводки в доме. Это связано с тем, что нет необходимости чертить линию внутри корпуса, ведь это предусмотрено застройщиком.

Прокладка кабелей в помещениях состоит из следующих этапов:

схема;
расчет количества необходимых материалов и электроарматуры;
разметка и штробление стен;
;
установка розеток, выключателей и распределительных коробок;
сборка вводного щитка;
тестером.

Следует отметить, что на сегодняшний день открытая проводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

Диаграмма
Подбор оборудования и средств автоматизации
Электропроводка и требования
Подключение розеток и выключателей
Соединение автоматов и УЗО

Схема

Схему электропроводки в квартире легко сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором удобно отметить места установки розеток, выключателей, светильников и других комплектующих. О том, как сделать схему электропроводки перед ремонтом, мы подробно рассказывали в статье: https://electroexp.com/ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты представлены ниже.

Отправной точкой схемы является расположение распределительного щита в квартире. Обычно это место – коридор, рядом с входной дверью, на высоте около 1,5 метра от пола.

При составлении схемы рекомендуем учитывать следующие советы, нормы и правила:

В квартирах запрещается штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно поговорим ниже.
Трасса квартирной электропроводки должна быть строго вертикальной и горизонтальной вдоль стен. Это требование обеспечивает меньшую вероятность повреждения. Например, по расположению розетки можно узнать, где именно проходит кабель, чтобы случайно не забить в нее гвоздь, когда будете вешать картину. В идеале рекомендуется перед забиванием гвоздя. найти провод в стене с помощью специального устройства. Обратите внимание, что в хрущевках и других панельных домах кабель прокладывается по каналам в плитах. Из-за требований к жесткости каналы могут проходить по диагонали.
Поворот гусеницы должен осуществляться только под прямым углом.
Лучше всего провести линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механических повреждений и не скажется на удобстве ремонта). Также возможна установка на пол, а не на потолок, с помощью специального электротехнического плинтуса.
Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота автоматических выключателей не нормируется по ГОСТу и СНиП, а, как правило, составляет либо 80 см, либо 150 см. По евростандарту выключатели лучше устанавливать ниже, кроме того, это будет больше. удобно, чтобы дети включали свет при необходимости.
Розетки монтируются внизу (20-30 см от пола), но при необходимости могут располагаться на любой высоте (например, на кухне над столешницей). Рекомендуется для 10 кв. метров площади для установки не менее одной розетки, и не менее 1 розетки на комнату. На кухне количество продуктов должно соответствовать количеству бытовой техники, рекомендуется не менее 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», пункт 14.27. Расстояние от места крепления до двери и окна должно быть не менее 10 см.
В каждой комнате должна быть распределительная коробка.
Перед прокладкой электропроводки в квартире тщательно спланируйте расположение бытовой техники и мебели. Бывает, что после электромонтажных работ изделия могут быть накрыты мебелью, либо шнуры от бытовой техники не доходят до источника питания.
В ванной комнате должно быть не менее 2 розеток (одна для подключения стиральной машины, вторая для фена). Но прочитайте статью «розетки в ванной» об их правильном расположении. Одним словом, розетки должны иметь защитные шторки или находиться в зоне с наименьшей вероятностью попадания брызг.

Кстати, если говорить о ванной и кухне, то современным решением является система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта и монтажа электропроводки в квартире для защиты от протечек нужно прокладывать отдельный кабель от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Наверняка Вам будут полезны эти статьи:

схема электропроводки в трехкомнатной квартире;
в однокомнатной квартире.

Подбор фурнитуры и автоматики

При выборе выключателей и розеток обратите внимание на способ их установки — внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то покупать нужно только изделия для внутреннего монтажа. Для соединения проводов необходимо использовать винтовые или рычажные клеммники (типа Wago), колпачки или гильзы СИЗ. Также возможно соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому покупать изделия для соединения проводов нужно с запасом.

Выбирайте известных производителей автоматических выключателей и УЗО, ИЭК и КЭАЗ из бюджетного сегмента, а Schneider Electric, ABB и Legrand из среднего и верхнего.

Обязательно включите в схему подключения УЗО на 30 мА, защищающее от поражения электрическим током. Для ванной рекомендуется установить отдельное УЗО 10 мА. Номинал УЗО выбирается выше автомата. Допустим, если автомат на 16А, то УЗО ставится на 25А. Если автоматический выключатель рассчитан на 25 А, устройство защитного отключения должно быть рассчитано на 32 А и т. д.

Не знаете, какой кабель выбрать? Значит кабель должен быть медным. Для проведения электропроводки в квартире своими руками можно выбрать медный кабель ВВГнг или NYM. Это одни из самых подходящих марок проводов на внутреннем рынке. Для освещения выбирайте сечение 1,5 мм.кв. и защитить автоматом на 10А, проложить кабель 2,5 мм.кв по розеткам. и поставить автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защитить автоматом 25А.

Если вы хотите, чтобы электропроводка в квартире была в безопасности, поставьте в щите реле напряжения, защищающее от перенапряжения в сети в результате перекоса фаз, что часто наблюдается в старом жилом фонде из-за обрыва нуля.

Схема сборки щита может быть такой (на ее основе достаточно подобрать комплектующие):

Если в квартире предусмотрено заземление, то схема будет следующей:

требования

Первый и очень важный момент, о котором следует знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя обшивать стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73- ПП «О порядке проведения реконструкции помещений на территории жилых домов города Москвы. Также согласно Постановлению Правительства № 508 (пункты 11.3 и 11.11 Приложения № 1) запрещается штробить несущие стены.

В этом случае будет рационально провести проводку по существующим каналам, полу или под потолком (если планируется натяжной или натяжной потолок). Первый и последний вариант предпочтительнее. Если в квартире меняется проводка и планируется обшивка стен гипсокартоном, отличным решением станет проводка из гипсокартона.

Важно! Сбрасывать потолок в квартире категорически запрещено! Единственный вариант, при котором можно сделать штробы на потолке – это, прежде всего, нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно загрунтовать, не касаясь монолита.

Тех. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам или полу, а там уже придется делать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который следует обратить внимание, если вы решили провести электропроводку в квартире своими руками – шумные работы разрешены с 9 до 19 часов. (кроме воскресенья) с часом тишины с 13 до 15! Стробинг относится к шумной работе и может не только вызвать гнев соседей, но и стать причиной штрафа (от 1 до 5 тысяч для физических лиц).

Вернемся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников нужно покупать с запасом. Этот запас пойдет на их межсоединение (с каждой стороны внешняя оболочка кабеля снимается на 5-10 см) и на соединение розеток, выключателей, светильников (запас по длине от 10 до 15 см).

О том, как правильно провести электропроводку в квартире, не нарушая правил, рассказывается в видео:

Подключение розеток и выключателей

Этот этап достаточно простой, нужно подключить все розетки и выключатели в квартире. Для этого в штробы и специальные ящики устанавливаются стробоскопы. Рекомендуем «посадить» эти элементы на алебастр, так как он быстро и надежно цепляется за стену.

Нет смысла несколько раз писать одно и то же, поэтому предлагаем список статей, с которыми необходимо ознакомиться:

Как установить распределительную коробку в стену
Как подключить евророзетку
Как настроить выключатель света
Как подключить коммутатор к сети

Подключение автоматов и УЗО

Последний этап электромонтажа в квартире — сборка вводного щитка. По схеме необходимо подключить автоматические выключатели и УЗО. Сложностей с подключением этих устройств возникнуть не должно – подводящий провод наматывается сверху, а отводящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказали. Подключение автоматического выключателя тоже не составит труда, даже к электрическим чайникам. Наглядно процесс установки этих устройств вы можете увидеть на видео ниже:

Устанавливаем УЗО в щиток

Подключаем автомат

После того, как все защитные устройства в квартире подключены, необходимо провести мультиметром целостность проводки, чтобы убедиться в правильности проделанной работы. Лучше всего для этих целей вызвать электрика, чтобы опытный специалист все проверил. Услуги по проверке готовой проводки стоят не так дорого. Если проблем не обнаружено, смело включайте автомат и проводите первые испытания готовой линии.

Вот по этой технологии можно сделать электропроводку в квартире своими руками. Надеемся, что предоставленные пошаговые инструкции, схемы и требования помогли вам провести электромонтаж безопасно, а главное, с соблюдением всех норм и правил.

Аналогичные материалы:

Как заменить электропроводку в квартире
Замена проводки в хрущевке
Как выбрать УЗО в квартиру
Как сделать заземление в квартире
Схема подключения без распределительных коробок

Опубликовано: 21.07.2014 Обновлено: 27.05.2019 5 комментариев

Все о типах, размерах и установке электропроводки

По

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 23.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Марго Кавин

Большая часть того, что вам нужно знать для ремонта и реконструкции электрооборудования, включает в себя то, как его идентифицировать, как купить и как установить с правильными соединениями. Если вы планируете какой-либо электрический проект, лучше всего начать с изучения основ электромонтажных материалов и монтажа. Понимание основной терминологии проводки и определение наиболее распространенных типов проводов и кабелей поможет при исследовании проблем с проводкой и при выборе проводки для новых проектов установки и реконструкции.

Вот все основные элементы, которые вам нужно знать об электропроводке.

01 от 09
Ель / Марго Кавин
Правильный размер провода имеет решающее значение для любой электрической проводки. Размер провода указывает диаметр металлической жилы провода и основан на системе American Wire Gauge (AWG). Калибр провода относится к пропускной способности провода или к тому, какую силу тока провод может безопасно выдержать. Выбирая правильный провод, вы должны учитывать сечение провода, пропускную способность провода и то, для чего будет использоваться провод.
Провода, не соответствующие силе тока цепей, которые они обслуживают, могут создать значительный риск короткого замыкания и возгорания.
Смотреть сейчас: Как подобрать размер провода к силе тока в цепи
02 от 09
Ель / Марго Кавин
Большая часть внутренней проводки выполняется с помощью неметаллического или NM кабеля, также известного под популярной торговой маркой Romex. Кабель НМ состоит из трех и более проводов, обернутых в гибкую пластиковую оболочку или оболочку. Он используется для большинства внутренних цепей, например, для розеток, выключателей, светильников и бытовой техники. Изучите основы кабеля NM, чтобы выбрать правильный тип для вашего следующего электрического проекта.
03 от 09
Ель / Марго Кавин
Цветовая маркировка используется как на внешней оболочке пучков электрических кабелей, так и на отдельных токопроводящих жилах внутри кабелей или внутри кабелепровода. Понимание этого цветового кодирования может помочь вам определить, для чего используется проводка, и поможет поддерживать согласованность в электрической системе.
Цвет кабеля зависит от размера проводов внутри кабеля и номинальной силы тока кабеля. Например, NM-кабель с белой оболочкой используется для 15-амперных цепей, а желтый NM-кабель рассчитан на 20-амперные цепи.
Окраска отдельных токопроводящих проводов обычно указывает не на размер или рейтинг, а скорее на стандартное или предпочтительное использование провода. Например, черный и красный провода обычно используются для токоведущих или «горячих» соединений, а белые провода обычно являются заземленными «нейтральными» проводниками. Для заземляющих проводов используются провода с зеленой изоляцией и неизолированные медные провода.
04 от 09
Ель / Марго Кавин
Электрические провода и кабели имеют маркировку, отштампованную или напечатанную на их изоляции или внешней оболочке. Эти маркировки предоставляют важную информацию о проводке и изоляции, включая размер и материал провода, тип изоляции, количество содержащихся проводов (внутри кабеля) и любые специальные номиналы или характеристики провода.
Хотя цвет провода или кабеля поможет вам сузить выбор в магазине, чтение и понимание этикеток на проводах — лучший способ убедиться, что вы получите материал с надлежащей оценкой для своего проекта.
05 от 09
Ель / Марго Кавин
Стандартный электрический кабель предназначен для прокладки внутри помещений, где он остается сухим и защищен стенами, потолком или конструкциями пола. Для наружных проектов или при прокладке проводки под землей необходимо использовать кабель для прямой прокладки, который можно прокладывать под землей с кабелепроводом или без него (в зависимости от местных строительных норм и правил). В кабеле для прямого захоронения отдельные проводники залиты твердым винилом, чтобы полностью защитить их от влаги.
06 от 09
Ель / Марго Кавин
Зачистка электрического провода включает удаление пластиковой изоляции вокруг металлического сердечника провода. Важно делать это аккуратно, чтобы не повредить металл. Процедура проста, но требует специального инструмента для зачистки проводов и понимания того, как им пользоваться. Это критически важный навык и инструмент для домашних мастеров в любом проекте электропроводки.
07 от 09
Ель / Марго Кавин
При прокладке отдельных электрических проводов внутри кабелепровода существует ограничение на допустимое количество проводов. Максимально допустимое число известно как «емкость заполнения», и это зависит от нескольких факторов, включая размер канала, сечение проводов и материал канала. Металлические (EMT), пластиковые (ПВХ) и гибкие кабелепроводы имеют разную заполняющую способность, даже если они номинально имеют одинаковый размер.
08 от 09
Ель / Марго Кавин
Электрический щит или сервисный щит — это точка распределения электроэнергии в домашней электросистеме. Именно здесь все отдельные цепи дома получают питание и где они защищены выключателями или предохранителями. Подключение электрического щита — это работа для лицензированного электрика, но домашние мастера должны иметь общее представление о том, как работает щит, и о важной роли, которую выключатели играют в любой системе.
09от 09
БэнксФото / Getty Images
Электрический выключатель предоставляет средство для отключения питания электрической системы дома вне помещения. Обычно он устанавливается под электросчетчиком, либо на стене дома, либо на опоре электроснабжения коммунальной компании. Это сервисный выключатель. Не во всех домах есть специальный разъединитель. Они обычно используются, когда сервисная панель (которая также служит основным разъединителем) находится в помещении и поэтому недоступна для аварийно-спасательных служб или работников коммунальных служб. Как и электрические сервисные панели, разъединитель должен быть установлен лицензированным электриком.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

Контроль тока в электрических цепях . Фонд СК-12.

схемы электропроводки + как провести самому

Обязательной частью ремонтных работ в квартире является замена или установка электрокабеля, распределительных коробок, электрощитов. Правильно подобранная схема подключения защитит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. Здесь вы научитесь составлять схему и распределять электрические точки в однокомнатных, двух- и трехкомнатных квартирах. Следуя нашим рекомендациям, вы сможете обеспечить себя безотказно функционирующей энергосетью.

Содержание статьи:

Отличительные черты современной электропроводки
Зачем нужна электросхема?
Разделение электропроводки на группы (линии)
- Стационарная бытовая техника
- Выделенная линия для кухни
- Одна или несколько групп освещения?
- Влажные помещения
Обзор электросхем жилых помещений
- Вариант №1: студия или студия
- Вариант №2: 2-х, 3-х комнатная квартира

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века совершили ощутимый прорыв. Помимо телевизоров, в домах появились компьютеры, системы безопасности и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа — проектирования. Чтобы правильно составить схему электропроводки в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.

Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем вы получите провода, висящие на стене или протянутые по полу. В лучшем случае их можно спрятать в плинтус или зашить в ящики

Помимо большого количества новых устройств появилось еще одно отличие: наряду с электросетью всегда присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон .

Эти две системы (силовая и слаботочная) не могут быть разделены, так как все устройства питаются от сети 220 В.

Схема расположения слаботочной системы в квартире. Она включает в себя три сети: компьютерную, телефонную и телевизионную. Каждая сеть имеет свой кабель и оборудование.

Изменено количество одновременно работающих инструментов и кабелей. Если раньше было достаточно установить в зале одну люстру, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и светильники.

К увеличению количества оборудования нужно добавить увеличение мощности — по этой причине старые кабели уже не подходят, а размеры электрораспределительного щита значительно выросли.

Зачем нужна электрическая схема?

Оказывается, устройство современной разводки электрики в квартире – это настоящее искусство, с которым может справиться только профессиональный электрик.

Если вы не хотите постоянно менять отделку стен, чтобы замаскировать то тут, то там кабели, рекомендуем сделать чертеж с обозначением всех значимых предметов, связанных с электричеством: розеток, выключателей, электрощитов, перед ремонтом квартиры или постройкой дома осветительные приборы.

Пример схемы, которую может зарисовать домовладелец. Обращается внимание на обозначение мест расположения всех электрических точек, начиная от электрощита и заканчивая розетками

Исходя из требований или пожеланий домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить кабели на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.

Что необходимо учитывать при составлении схемы, чертежа, плана работ необходимого для грамотного ?

Рассмотрим электрическую сеть в разрезе составных частей:

Устройства автоматической защиты , установленные в электрощите. От их качества и правильной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
Кабель-провод нужного сечения и с хорошей изоляцией.
Розетки и выключатели с качественными контактами, надежными корпусами.

В частных домах обязательным элементом является вводной автомат и силовой кабель от него до щитка. С помощью регулируйте потребляемую мощность и при необходимости отключайте все электричество в доме.

Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на вводе, срезом после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварийной ситуации вы можете отключить одну группу, при этом остальные будут функционировать в обычном режиме.

Возможность разделения на 4 группы:

Галерея изображений

Фото

Допустим, в городской квартире проложен отдельный силовой кабель для стиральной машины. Особенно это актуально для домов старой постройки со слабой электропроводкой, не выдерживающей сильной мощности.

На кухне обычно много техники, одновременное включение которой также требует прокладки силового кабеля подходящего сечения: плита, духовка, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел один или две комнаты с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь соответствующую степень защиты

Поскольку в каждой комнате обычно имеется более одного светильника, рекомендуется устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, потолочные светильники) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа — мощная бытовая техника

2 группа — кухонная линия

3 группа — ванная и туалет

4 группа — система освещения

Далее о каждой электрогруппе подробнее.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или ванной комнаты.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами розетки не допускаются; лучше использовать водонепроницаемые модели (+)

Для ремонта необходимо отдельное подключение кухонной зоны. При выходе из строя одного из устройств требуется замена. Чтобы не отключать электричество во всей квартире, достаточно отключить одно устройство защиты, отвечающее за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт иногда затягивается на несколько часов. Отдельная группа питания поможет поддерживать комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанное устройство от сети, выдернув вилку из розетки? Дело в том, что при встроенном оборудовании точки подключения к электросети располагаются в труднодоступных местах.

Кроме того, неисправность может возникнуть не в самом устройстве, а в замаскированной в стене проводке. В этом случае перемещать рычаг автоматического выключателя намного проще.

Выделенная линия для кухни

Кухонная линия традиционно самая загруженная. К сети постоянно подключено около 5-6 единиц, даже если они не задействованы. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и т. д.

Схема электропроводки кухни, разделенная на 4 группы. В распределительном щите установлены отдельные автоматы для мощной бытовой техники

В этом случае отдельный мощный электрический кабель просто даст возможность использовать сразу несколько устройств.

Если на общей проводке «повиснут» осветительные приборы или водонагреватель, то при включении очередного прибора сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, которую мы рекомендуем прочитать.

Одна или несколько групп освещения?

Учитывая количество светильников в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки — с люстрами, точечными светильниками, потолочными и настенными светильниками — то только для нее следует организовать отдельную группу.

Схема подключения точечных или галогенных светильников 220 В для одной комнаты, например, для кухни, детской комнаты или прихожей

Если, кроме светильников, в сеть одной комнаты включены трансформаторы или блоки питания, то также рекомендуется подключить его к отдельному защитному устройству.

Влажные помещения

К электроприборам и кабелю в ванной комнате предъявляются повышенные требования, так как непосредственная близость воды представляет опасность. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже проводки необходимо учитывать ряд правил:

Фотогалерея

Фото

Распределительная коробка должна быть установлена вне ванной комнаты — в коридоре, холле или прихожей электробритвы) необходимо выделить отдельную розетку

Независимо от размера ванной комнаты выключатель всегда устанавливается снаружи. Лучшее место возле входной двери.

Электрокабель рекомендуется прокладывать в верхней части стены, под самим потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1. Установка распределительной коробки

Правило 2. Установка розеток для электроприборов

Правило 3. Место установки автоматического выключателя

Правило 4. Способ подключения вам придется пользоваться регулярно — розетками и выключателями. Предположим, что степень защиты розеток должна быть не ниже IP 44, а еще лучше приобрести специальные устройства с брызгозащитным кожухом.

Рекомендуется отказаться от светильников на 220 В в пользу аналогов на 12 В.

Для установки розеток в ванной комнате вполне подойдет трехжильный медный провод, но следует обратить внимание на сечение: для подключения обычных устройств оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Бытовой вариант — ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в санузле, но и по всей квартире электропроводку придется заменить на трехпроводную.

С правилами выбора Для обустройства ванных комнат и туалетов предлагаем ознакомиться со статьей по этим вопросам.

Обзор схем электропроводки жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственной комнате. При составлении чертежа важно учитывать расположение и мощность стационарного оборудования, условия использования электроприборов, удобное для пользования размещение розеток и выключателей.

Вариант №1: студия или студия

Отличительной чертой однокомнатного жилья является минимальное, по сравнению с другими вариантами, количество электроприборов, соответственно образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или ванной не нужно планировать отдельные группы — лучше сохранить общие принципы.

Вариант схемы электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка одного осветительного прибора

Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки в однокомнатной квартире:

выбрать основные параметры электрической сети;
рассчитать нагрузку, подобрать кабель и УЗО;
выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему станет намного проще.

Параметры электрической сети

Заранее решить, какие приборы будут установлены во всей квартире, сложно, однако необходимо хотя бы приблизительное их количество, чтобы правильно рассчитать общую мощность.

Важно определить их расположение, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для установки розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток 0,3-1,8 м, выключателей — 0,6-0,9 м. Ориентируемся на удобство использования

Также важно выбрать способ прокладки кабеля — открытый или закрытый. предполагает прокладку проводов поверх декоративных стен. При этом чаще всего проводку закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.

Прокладка проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и видимые провода являются частью декора

Преимущества открытой проводки:

возможность установка после или во время ремонтных работ;
быстрая установка;
Вы можете подключить другую линию в любое время.

При монтаже скрытой проводки придется штробить стены, чтобы все провода были замаскированы под отделку. С подвесными конструкциями проще: шланги системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

Скрытая проводка имеет несколько плюсов, но они более существенны:

к параметрам и условиям монтажа предъявляются не столь жесткие требования;
допуски на номинально допустимые токи увеличиваются;
внутренняя целостность сохранена.

Традиционно в новых квартирах используют скрытую проводку, а открытый способ применяют только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет электрической нагрузки

Для расчета суммарной нагрузки электроприборов необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение сети. Формул расчета много, но лучше пользоваться готовыми таблицами.

Таблица потребляемой мощности наиболее распространенных бытовых электроприборов, которыми пользуются жители квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)

Мы рекомендуем вам связаться с инженером или использовать компьютерную программу для расчета точной нагрузки, потому что это зависит от результата.

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытая или закрытая), так как закрытая проводка имеет меньшую теплопроводность, поэтому ток тоже меньше (+)

По правилам, если внутриквартирные сети разбиты на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А. Поэтому при разбивке на группы учитываем общий номинальный ток (не более 25 А).

Есть исключения: например, для сетей освещения достаточно устройства защиты на 16 А, но при условии, что в группу входит не более 20 розеток и светильников одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, которые не ремонтировались много лет, или в загородном доме, где нет мощного электрооборудования. Получается, что даже для установки электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электрических точек в группы. Для кухни предусмотрено целых три группы, обслуживающие электрическую плиту, мелкую бытовую технику и осветительную сеть

Данная схема применима практически к любому типу жилья, но точек подключения соответственно и линий будет больше, в 2-х и 3-х комнатных квартирах.

Вариант №2: 2-х, 3-х комнатная квартира

Принципиально электропроводка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:

розетка лучше разделены на несколько групп – по количеству комнат;
систему освещения также необходимо разделить на помещения;
для кухни следует выделить не менее трех линий – для осветительных приборов, мощной техники и мелкой бытовой техники;
если санузел раздельный, то лучше использовать разделение на 2 группы.

Учитывая, что для элитного жилья характерна большая площадь квартир, в схемы электропроводки включается охранное оборудование.

Примерная схема установки средств защиты для квартиры с двумя комнатами. Предполагается, что помимо розеток и групп освещения в квартире есть система видеонаблюдения и охранная сигнализация

Если проектированием и монтажом занимаются специалисты, то у вас должна быть схема в конце работы — на случай ремонта или непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки многокомнатных квартир лучше использовать несколько чертежей, так как в одном трудно обозначить все группы, в том числе слаботочные

По разработанной схеме прокладки линий электропередач и установки электроточек , можно смело производить установку. Желательно во время работы избегать изменений запланированной проводки. Однако при наличии в них необходимости корректировку схемы необходимо производить с учетом вышеизложенных правил.

Составление необходимо указать вводное электрооборудование и параметры кабеля из группы ввода.

Выводы и полезное видео по теме

Схему электропроводки можно составить в виде чертежа, выполненного от руки, либо с помощью компьютерной программы. Пример электропроводки по квартире в трехмерном компьютерном изображении:

Профессиональные советы практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электросеть в квартире, защитив все приборы и правильно распределив нагрузку, то можно при одном условии — если вы квалифицированный электрик.

Работать с распределительным щитом без специального разрешения нельзя. Следовательно, поменять розетку или подключить вытяжку можно самостоятельно, а более серьезные работы лучше поручить специалистам.

Хотите поделиться личным опытом составления схемы модернизации или ремонта ЛЭП в квартире? Есть вопросы или ценные предложения? Пожалуйста, пишите комментарии в блоке ниже.

Основы и требования к установке домашней электропроводки

Электрика

Электропроводка в доме опасна и может стоить не только вашей жизни, но и жизни других людей. Домашние электрические пожары вызывают около 51 000 пожаров, в результате чего ежегодно погибает около 500 человек, 1400 человек получают травмы и материальный ущерб составляет 1,3 миллиарда долларов. Чтобы обеспечить вашу безопасность, мы собрали несколько важных советов, которые помогут сделать вашу домашнюю электропроводку правильной.

Тем не менее, важно отметить, что все, что касается электрических систем, особенно проектирование и установка, чрезвычайно сложно и лучше всего, если это будет сделано профессионалами. HandyKith — один из лучших электриков, который может предоставить качественные услуги и имеет проверенный послужной список, обеспечивающий безопасность вас, вашей семьи и окружающих вас людей.

Основы электропроводки в доме

Мы погружались в мир электромонтажных работ, начиная со школьной скамьи, делая небольшую печатную плату с выключателем, кучей батарей, проводов и, возможно, маленькой лампочкой. Однако вы либо не уделяли должного внимания, либо уже забыли что-либо, связанное с классом. Тем не менее, электрическая проводка дома имеет тот же процесс, что и миниатюрная печатная плата, которую вы когда-то делали.

Любая электрическая система начинается со счетчика поставщика, в котором электроэнергия затем распределяется на потребитель, который обычно состоит из главного выключателя и устройства защитного отключения (УЗО).

Затем ток проходит через предохранитель, известный как MCB (миниатюрный автоматический выключатель), который обычно обеспечивает доступ к источнику питания для всех цепей и устройств в вашем доме. Это то, что заставляет приборы и оборудование в вашем доме, такие как освещение, телевизор, обогреватели и т. д., работать.

Тем не менее, это описание является всего лишь поверхностным знанием того, как используется домашняя система электропроводки. Чтобы немного разобраться в мельчайших деталях, вот список основных компонентов, о которых вы должны знать:

Разъединитель

Разъединитель (также известный как разъединитель или разъединитель) представляет собой ручной или моторизованный электрический выключатель высокого напряжения, который изолирует участки электрической сети. Проще говоря, в экстренных случаях, например, при пожаре, или если требуются некоторые работы по техническому обслуживанию, разъединитель позволяет переключаться на альтернативные источники питания, а также отключать питание.

Обычно это специальный выключатель, когда речь идет о домашних системах электропроводки, но в некоторых случаях в доме может не быть отдельного выключателя. Затем он может включать в себя распределительную коробку или так называемую главную сервисную панель, которая служит средством отключения системы.

Ящик выключателя

Торговцы также называют его главной сервисной панелью или центром нагрузки. Коробка выключателя — это панель, которая получает поступающую электроэнергию от поставщика, обычно от поставщика коммунальных услуг, и безопасно перераспределяет мощность в ваш дом.

Этим можно управлять через распределительный щит внутри панели. Внутри основной сервисной панели есть два больших «горячих» провода, подключенных к наконечникам, которые являются источником питания для панели и всех розеток, выключателей и приборов в вашем доме.

Оттуда, как только электричество поступает в ваш дом, оно возвращается через так называемую нейтральную шину или просто нейтраль. Нейтральный провод действует как кабель, по которому ток возвращается в электрическую компанию, которая замыкает петлю или поток электрической цепи.

Главный автоматический выключатель

Главный автоматический выключатель используется для одновременного включения или отключения подачи питания ко всем ответвленным автоматическим выключателям электропроводки в жилых помещениях. В большинстве случаев вы можете найти это в верхней части панели. Главный выключатель указывает максимальную силу тока сервисной панели. Стандартная мощность панелей сегодня составляет 200 ампер, но может иметь как меньшую, так и большую мощность.

Старые панели были рассчитаны на 100 или 150 ампер, возможно, даже меньше ампер. Однако питание всегда будет подаваться на панель, даже если главный выключатель выключен, если нет отдельного выключателя для отключения питания. У электрической компании всегда будет линия коммунального обслуживания, которая может отключить электричество.

Отводные автоматические выключатели

Отводные автоматические выключатели — это выключатели, которые заполняют панель и обычно находятся сразу под главным выключателем. Каждый автоматический выключатель контролирует весь электрический поток, поступающий в конкретную ответвленную цепь. Это означает, что любые устройства или приборы, подключенные к определенной ответвленной цепи, будут выключены или включены, если питание будет переключено определенным образом от выключателя ответвления.

При перегрузке цепи выключатель автоматически отключает подачу электроэнергии. Чтобы этого не произошло, желательно держать приборы в отдельных цепях. В случае, если вы заметили, что выключатель отключился из-за перегрузки в цепи, и он снова сработал после того, как вы разделили свои устройства, лучше всего вызвать электрика, так как ситуация может быть более сложной и опасной.

Устройства

Устройства – это предметы домашнего обихода, приспособленные и используемые для электрических целей. Это может быть что угодно, от выключателей до освещения, до таких приборов, как холодильники, кондиционеры и телевизоры. Устройства получают электроэнергию по ответвленной цепи, подключенной к главному сервисному щиту.

Одна цепь обычно может содержать более одного устройства и содержать несколько переключателей, приспособлений и т. д. Однако существуют цепи, известные как выделенные цепи, которые относятся к особо важным устройствам, таким как холодильник. Это делается для того, чтобы эти выделенные цепи можно было отключить в блоке выключателя, не мешая другим цепям и устройствам, и снизить риск перегрузки цепи.

Переключатели

Переключатели — это рабочие устройства, которые используются для включения и выключения питания. Он может быть разного дизайна, формы и размера, например, однополюсный, трехполосный, четырехполосный и диммер. При выключении переключателя он размыкает цепь, что действует как прерывание питания, тогда как при включении цепь замыкается, и мощность продолжает поступать на другие устройства, такие как свет.

Розетки

Электрические розетки или розетки — это вилки или розетки, которые соединяют электрооборудование с источником электропитания. К розетке можно подключить большинство бытовых приборов, включая телевизоры, пылесосы и тостеры. Стандартная розетка в домашнем хозяйстве имеет силу тока 15 или 20 ампер, где 20 ампер обеспечивают больше электроэнергии без срабатывания выключателя.

Тем не менее, некоторые розетки могут выдавать до 30–50 ампер мощности, но предназначены для приборов, требующих столько энергии от этих специальных розеток. Сушилки для белья и электрические плиты — лишь несколько примеров. Кроме того, розетки в местах, которые потенциально могут намокнуть, например, в ванной, имеют защиту от замыкания на землю (GFCI).

Типы электропроводки

Чтобы начать установку электропроводки, очень важно знать типы электропроводки и подходящие места для определенного типа электропроводки, чтобы понять и построить то, что идеально подходит для вашего дома. .

Кабельная скоба

Это дешевая и простая система электропроводки, состоящая из проводов с изоляцией из ВИР или ПВХ, которые обычно представляют собой кабели с атмосферостойкой оболочкой. Их обычно редко можно найти, но даже они представляют собой временные системы электропроводки, которые традиционно используются для питания строительных площадок, обеспечивая освещение в определенных областях. Поэтому они удерживаются деревянными, пластиковыми или фарфоровыми планками на потолках и стенах.

Эта проводка состоит из проводов с изоляцией из ПВХ или обычного ВИР, которые скручены и компаундированы. Их держат на стенах и потолках с помощью фарфоровых кляммеров с канавками, дерева или пластика. Таким образом, это крайне не подходит для использования в вашем домашнем хозяйстве. Это временная система электропроводки, что делает ее непригодной для жилых помещений.

Кожух и крышка Проводка

Хотя это может быть и обычная система проводки, в прошлом она была весьма популярна. Как следует из названия, изолированные кабели помещаются в кожухи из пластмассы и закрываются колпачком. В то время как обычно используется ПВХ, VIR и другие утвержденные электрические кабели с изоляцией также могут использоваться в этом виде электропроводки.

Реечный жгут

Реечный жгут – это когда одна или группа (обычно две или три) укладываются на тиковую деревянную рейку с использованием латунного зажима. Для горизонтальных участков расстояние между ними составляет 10 см, а для вертикальных — 15 см.

Провода со свинцовой оболочкой

Провода со свинцовой оболочкой представляют собой проводники с VIR-изоляцией, покрытые свинцово-алюминиевым сплавом на внешней части. Около 95% свинца защищает его от механических повреждений и деградации материалов на воздухе.

Кабелепровод

Кабелепровод – это когда электропроводка прокладывается в стене вместе с металлическими или пластиковыми трубами. Их можно разделить на два разных типа:

Поверхностная проводка кабелепровода: Это когда кабелепроводы GI или PVC установлены на поверхности. Как правило, это могут быть стены, потолок или крыша. Трубопроводы герметизируются в стенах заглушками Rawal на равных расстояниях.
Скрытая проводка кабелепровода: это когда кабелепроводы оштукатурены и спрятаны в стенных пазах, что соответствует дизайну интерьера дома. Хотя кабелепровод может показаться популярным выбором среди домовладельцев, важно знать его преимущества и недостатки:

Преимущества

Это долговечная система электропроводки
Нет необходимости беспокоиться о безопасности, например, подвергаться ударам током, поскольку электрические провода не подвергаются прямому контакту с вами
Нет риска их повреждения химическим воздействием внешних факторов, таких как влага или влажность
Его функциональность не уступает эстетическому виду
Отсутствие риска повреждения изоляции кабеля, что снижает вероятность возгорания.

Недостатки

Цена выше по сравнению с другими электронными системами электропроводки, включая поверхностную проводку
Установка и проводка сложны, поэтому добавление кабелепроводов и управление ими будет затруднено
Трудно найти дефекты и неисправности

Типы проводов и электропроводки Цветовой код Стандарты

Электрическая проводка в домах обычно изолирована или, другими словами, покрыта непроводящим пластиковым покрытием. Это, конечно, не включает заземляющие провода, которые сделаны из твердой меди, поэтому они либо неизолированы, либо изолированы с зеленой оболочкой. Хотя мы будем использовать все типы проводов, имейте в виду, что с ними следует действовать осторожно, поскольку они опасны и должны быть отключены во время использования. С ними также всегда лучше всего справляются профессионалы, такие как Handy Kith, который специализируется на всех видах проводки.

Кабель в неметаллической оболочке

Кабель NM также может называться romex. Это часто можно увидеть в сухих местах в современных домах с двумя или более проводами, заключенными в защитную пластиковую оболочку, одним или несколькими горячими проводами, одним нулевым проводом и одним проводом заземления. Они имеют трубчатую форму и проходят за стенами и полостями пола вашего дома. Вот некоторые доступные значения силы тока, размера и цветовой кодировки внешней оболочки:

Калибр	Amp Circuits	Color Code
14	15	White
12	20	Yellow
10	30	Orange
8	40	Black
6	55	Black

Подземный кабель

. наружные светильники, такие как фонарные столбы. Он состоит из нулевого провода, изолированного провода под напряжением и оголенного провода заземления. В отличие от кабеля NM, который покрыт отдельной пластиковой оболочкой, оболочка кабеля UF окружена сплошным пластиком серого цвета.

Провод THHN/THWN

THHN (термопластичный, с высокотермостойким нейлоновым покрытием) и THWN (термопластичный, термостойкий и водостойкий, с нейлоновым покрытием) — это обычные изолированные проводники, используемые и защищенные пластиковым или трубчатым металлическим кабелепроводом. Они регулярно используются в незавершенных пространствах, таких как кратковременные прокладки, такие как подключение проводки к водонагревателю или для гаражей или подвалов. Они также имеют оболочку с цветовой кодировкой, чтобы было легче определить ее функцию.

провода	ЦВЕТ
Горячие провода	Black, Red, Orange
Нейтральные проводки	White, Orange
Нейтральные провода	White, Orange 1119
.

Провода низкого напряжения

Провода низкого напряжения представляют собой небольшие изолированные провода, которые могут быть заключены в оболочку кабеля или объединены в витую пару. Их следует использовать только для ситуаций с низким напряжением, таких как дверной звонок или подключение спринклера. Размеры могут варьироваться от 22 до 12 калибра и требуют всего 50 вольт или меньше.

Правила и нормы электропроводки в доме

Важнейшей частью знакомства с монтажом электропроводки является то, что вы должны следовать правилам безопасности и положениям Национального электротехнического кодекса (NEC), регулируемого Национальной ассоциацией противопожарной защиты (NFPA), необходимого для вам иметь дело с любым проектом домашней проводки.

Хотя они могут варьироваться от штата к штату, мы перечисляем некоторые из них, которые обычно применяются к жилой электропроводке на момент написания статьи. Однако вам также следует проверять наличие новых версий или обращаться в местный строительный отдел, поскольку коды обновляются каждые несколько лет.

Ванная комната

Розетки должны иметь ток 20 А. При наличии других цепей для питания светильников, вентиляторов и т. д. одна цепь может питать всю ванную комнату.
В случае вентиляционных отверстий со встроенным нагревателем необходимо использовать отдельную цепь на 20 А.
Защита GFCI требуется для всех розеток.
По крайней мере, одна розетка на 120 вольт должна быть доступна в пределах 3 футов от раковины.
Все электроприборы, включая осветительные приборы, вентиляторы и вентиляционные отверстия, должны быть рассчитаны на работу во влажных или влажных условиях.

Кухня

Вдоль столешницы должны быть установлены как минимум две розетки на 120 В для подключения любых приборов, и они должны быть защищены от замыканий на землю.
Посудомоечные машины, мусоропроводы, микроволновые печи и холодильники должны иметь собственные 120-вольтовые цепи с силой тока около 15 или 20 ампер в зависимости от вышеупомянутого прибора. Для посудомоечной машины требуется защита GFCI.
Освещение также должно быть самостоятельным с цепью не менее 15 ампер.

Гостиные, столовые и спальни

В каждой комнате должен быть выключатель у входа.
Стены шириной более 2 футов должны иметь розетки, расположенные на расстоянии 12 футов друг от друга на каждой стене.
Приборы для развлекательных центров или другие устройства, такие как микроволновые печи и оконные кондиционеры, требуют отдельной цепи на 20 А.

Лестницы

Лестницы должны иметь 3-позиционные выключатели, которые можно найти как вверху, так и внизу лестничной клетки
Если на лестнице есть площадка, требуется отдельный источник света.

Коридоры

Как и лестницы, 3-позиционные переключатели должны находиться в каждом конце коридора.
Розетка общего пользования необходима для коридоров длиной более 10 футов.

Гардеробы

Установка для светильников накаливания не может быть установлена в пределах 12 дюймов от места для хранения и должна быть заключена в шар.
Не допускается установка светодиодных светильников в пределах 12 дюймов от места для хранения.
Светильники CFL не должны устанавливаться в пределах 6 дюймов от места для хранения.
Установка накладных светильников должна производиться на стене или потолке над дверью.

Прачечная

Для всех розеток требуется защита от замыканий на землю
Для электрических сушилок для белья требуется выделенная цепь на 240 В и 30 А с 4 проводами.
Для любого другого прибора потребуется собственная цепь на 20 А.

Гараж

Требуется выделенная цепь на 20 А, которая питает только гараж.
Для управления освещением должен присутствовать как минимум один выключатель света.
Требуется минимум одна розетка на машино-место.
Защита GFCI требуется для всех розеток.

HandyKith Electrical Wiring Residential

Хотя мы надеемся, что у вас есть базовая электропроводка для вашего дома, работы по благоустройству любой жилой электропроводки — сложная тема, требующая многолетнего обучения и опыта. Чтобы избежать любого риска для вашей безопасности при работе с домашней проводкой, лучше всего обратиться к профессионалам, так как за это придется заплатить серьезную и большую цену.

Электромонтажные работы – это не то, к чему следует относиться легкомысленно и иметь свод правил, которым электрик строго следует. Если вы не имеете опыта хотя бы в элементарной электропроводке, эту работу не следует выполнять самостоятельно. Электрики, такие как HandyKith, на протяжении многих лет обеспечивали безопасную и качественную работу и являются лучшими людьми, к которым можно обратиться по любым вопросам, связанным с улучшением вашего дома.

Сколько стоит электропроводка нового дома?

Автор: Amber Electrical

03.04.2021

Итак, вы задумались о строительстве нового дома — поздравляем! Проектирование, строительство и переезд в дом вашей мечты — это захватывающий шаг в жизни любого человека. Это шанс дать волю своему творчеству и сделать так, чтобы ваш новый дом выглядел именно так, как вы этого хотите. Это процесс, который не следует торопить, и необходимо учитывать множество факторов, включая графики и бюджеты.

Одной из самых больших проблем, с которой сталкивается большинство людей при строительстве дома, является его конечная стоимость. Это большой процесс, который требует большого участия многих разных специалистов, каждый из которых будет взимать свою плату в зависимости от своего опыта и материалов, которые они используют.

Сегодня мы поговорим о бюджетах с точки зрения электрика. То есть, сколько будет стоить проводка вашего нового дома.

В этом руководстве мы рассмотрим:

Обзор: Сколько стоит электропроводка нового дома?
Что включает в себя электропроводка в новом доме?
Сколько времени занимает подключение нового дома?
Факторы, влияющие на стоимость электропроводки нового дома
Как избежать скрытых затрат на электропроводку в новом доме
Сколько времени осталось до замены электропроводки в моем доме?
Выбор электрика для электромонтажа вашего нового дома
Могу ли я самостоятельно провести электромонтаж в новом доме?

Если вы находитесь в районе Большого Сиднея и ищете надежного электрика для новостроек, позвоните нам, чтобы договориться о предложении.

Узнайте, как мы можем помочь

Обзор: Сколько стоит электропроводка нового дома?

Хотелось бы, чтобы это был четкий ответ!

Стоимость электропроводки нового дома зависит от масштаба проекта, выбранного вами оборудования и стоимости рабочей силы. Мы рассмотрим их более подробно позже.

Хотя мы не можем назвать точную сумму, которую вы готовы потратить на новый дом, вы должны быть готовы потратить от $3000-$13000 или больше , в зависимости от проекта.

Поскольку вы будете строить свой дом с нуля, вам нужно заранее вложить деньги, чтобы убедиться, что работа выполнена хорошо. Это может уберечь вас от дорогостоящего ремонта в будущем.

Что включает в себя электропроводка в новом доме?

Монтаж электропроводки в новом доме включает в себя все, от первоначального «чернового монтажа» до установки приборов и светильников.

1. Этап планирования

Вы должны начать работу над планом электроснабжения на раннем этапе, чтобы убедиться, что все будет работать правильно и согласуется с общей архитектурой и дизайном. Один из лучших способов сделать это — связать свою команду профессионалов на раннем этапе процесса (дизайнеры, строители, архитекторы, сантехники, электрики и т. д.), чтобы они могли работать вместе, чтобы воплотить ваш план в жизнь — именно так, как вы этого хотите.

Прежде чем переходить к следующему этапу проекта, необходимо составить правильный план. План будет создан архитектором или инженером и наметит, где все будет в доме. Перед началом работ все подрядчики должны будут рассмотреть и согласовать план.

2. Черновая прокладка

Черновая прокладка – это этап строительства, на котором проложены все механические, электрические и электрические линии. Электропроводка обычно прокладывается после ОВиК (отопление, вентиляция и кондиционирование) и сантехники.

The electrical rough-in involves:

Laying out lines
Installing electrical boxes
Grounding
Connecting the house to service wiring

3. Подключение выключателей и приборов

На начальном черновом этапе вы не будете подключать провода к каким-либо приборам, розеткам или выключателям, так как это произойдет на более поздних этапах строительства после стен и выключателей. были поставлены на место.

В это же время вы захотите, чтобы все выбранные вами бытовые приборы были готовы к работе, чтобы их можно было установить, подключить и подготовить к использованию.

Ни для кого не секрет, что строительство дома с нуля — длительный процесс. Итак, сколько времени занимает проводка? Опять же, мы бы хотели, чтобы это был простой ответ, но есть много факторов, которые будут определять, сколько времени потребуется для завершения.

Некоторые из этих факторов включают:

Сколько электриков у вас есть на объекте
Размер дома
Сколько розеток вам понадобится
Накладные или утопленные кабели
Сколько электроприборов у вас будет

В среднем, электропроводка новый дом может занять от 3 до 10 дней , хотя мы рекомендуем ожидать, что работа займет около недели.

Факторы, влияющие на стоимость электропроводки нового дома

Итак, давайте более подробно разберем стоимость электропроводки нового дома. Как мы установили, общая стоимость имеет тенденцию варьироваться от 3000 до 8000 долларов США в зависимости от нескольких различных факторов. Вот некоторые из факторов, которые вы должны учитывать при оценке стоимости электропроводки в вашем новом доме.

Труд

Стоимость труда будет варьироваться в зависимости от того, какого нового электрика вы выберете для выполнения работы. Некоторые взимают фиксированную ставку за проект, в то время как другие взимают почасовую ставку. В Австралии почасовая ставка электрика, как правило, варьируется от 60-100 долларов в час .

Сколько будет платить ваш подрядчик по электрике:

Их опыт
Размер их команды
Их местонахождение
Расстояние, которое им нужно преодолеть, чтобы добраться до объекта

Вам также может понадобиться доплатите за вызов или любую срочную работу, которая выполняется в нерабочее время.

Стоимость материалов

В дополнение к стоимости рабочей силы вам придется учитывать стоимость всех материалов, которые войдут в ваш план электроснабжения.

Розетки, выключатели и розетки

Как правило, они стоят около 60–120 долларов США за выключатель , поэтому умножьте это число на то количество, которое вам понадобится для вашего дома.

Медная проводка

По медной проводке будет проходить электричество по всему дому. Обычно это стоит $600+ , в зависимости от размера дома.

Распределительный щит

Электрический распределительный щит является неотъемлемой частью дома и будет стоить примерно 500–1000 долларов США .

Светильники и бытовая техника

Хотя это и не является частью первоначального процесса подключения, стоимость освещения и оборудования не следует игнорировать при рассмотрении вашего бюджета, поскольку они складываются.

Ожидайте платить от $ 3000-8000+ за ваши светильники и бытовую технику, в зависимости от размера дома и от того, выбираете ли вы дорогие светильники / интеллектуальные устройства.

Обязательно покупайте светильники в надежных местах и не забывайте держать электрика в курсе того, что вы выбираете.

Размер дома

Неудивительно, что размер дома и количество спален окажут огромное влияние на общую стоимость электропроводки нового дома.

Небольшая студия, конечно, будет стоить меньше, чем дом с шестью спальнями, поэтому вы, вероятно, не сможете получить точную оценку цены, пока не проконсультируетесь с подрядчиком по электроснабжению.

Вот несколько грубых оценок:

1-2 спальни: $ 1500-5000
3 спальни: $ 3000-100010
4+ спальни: $ 10 00010

Проведение электричества в разные районы

Если вы планируете провести электричество к другим частям вашей собственности, таким как сарай, гараж или квартира бабушки, вам нужно будет учесть это в стоимости вашего общего плана.

Сколько будет стоить электропроводка в сарае, гараже или квартирке для бабушки, зависит от их местоположения и количества розеток и источников света, которые вы хотите.

Простой пристроенный к дому гараж с одной или двумя розетками и одним светом будет дешевле, чем, например, большая мастерская вдали.

Квартира для бабушки неизбежно будет стоить дороже, так как вам, вероятно, понадобится несколько розеток, светильников и бытовой техники.

Подключение сарая может стоить от нескольких сотен долларов до нескольких тысяч , в зависимости от почасовой ставки электрика и местоположения сарая. Вы должны быть готовы заплатить несколько тысяч за квартиру для бабушки.

Подключение электричества

Это не обязательно будет частью ваших расходов на электропроводку, но об этом стоит подумать. Прежде чем подключить электричество к дому, вам необходимо выбрать поставщика электроэнергии. Вам нужно будет связаться с ними примерно за три рабочих дня до того, как вы собираетесь использовать электричество в доме, чтобы дать им достаточно времени для подключения.

Каждый поставщик взимает разную сумму за подключение электроэнергии, но в среднем это будет стоить от $12-90 , в зависимости от того, с кем вы зарегистрируетесь.

Как избежать скрытых затрат на электропроводку в новостройке

При наличии хорошего плана и хорошего взаимодействия между всеми сторонами вы сможете избежать любых скрытых затрат. Однако, если вы хотите быть в большей безопасности, вот несколько советов, о которых следует помнить, которые могут помочь уверенно начать процесс.

Начните разговаривать со своим электриком в самом начале процесса. Познакомьтесь с ними и убедитесь, что вы чувствуете себя уверенно в их руках.
Планируй! Мы не можем переоценить важность тщательного плана. Убедившись, что все ваши подрядчики полностью понимают ваш план и видение, вы избежите дорогостоящих ошибок.
Обсудите со своим электриком плату за экстренную помощь и оплату сверхурочных. Иногда в нерабочее время возникают дела, которые требуют немедленного внимания. Убедитесь, что вы знаете, сколько будет стоить их исправление, чтобы вас не удивил огромный счет в конце.
Инвестируйте заранее. Хотя вы, несомненно, захотите сэкономить как можно больше денег (и поверьте нам, мы любим выгодную сделку!), также важно, чтобы вы выполнили работу правильно с первого раза. Это сэкономит вам деньги в дальнейшем.

Через какое время мне придется переделывать электропроводку в доме?

Как только ваш дом будет подключен и все будет в рабочем состоянии, вам, вероятно, не придется беспокоиться об этом еще несколько десятилетий.

Вот некоторые признаки того, что вам может понадобиться замена электропроводки в вашем доме:

Электропроводке более 30 лет
Предохранители регулярно перегорают
Свет регулярно мерцает или тускнеет, и проблема не в лампочке
Шум, жжение или искры из розеток
Вы чувствуете покалывание или удары током при прикосновении к розеткам
Регулярно срабатывают автоматические выключатели
Вилки не подходят к розеткам

В таких случаях лучше как можно скорее связаться с электриком, чтобы проверить проводку и произвести необходимый ремонт.

Если все в рабочем состоянии и вы хотите быть в безопасности, вы также можете вызвать электрика, который будет проверять ваш дом каждые десять лет, чтобы убедиться, что он все еще соответствует стандартам.

Выбор электрика для электромонтажа вашего нового дома

Выбор электрика для работы в вашем новом доме — это не торопливое решение. Мы рекомендуем поговорить с несколькими разными подрядчиками и поискать, пока не найдете того, кто, как вы уверены, понимает ваш проект.

Следует учитывать следующее:

Репутация вашего электрика
Предыдущая работа
Любые отзывы или рекомендации, которые вы можете найти
Наличие действующей лицензии и страховки
Стоимость (имея в виду, что самое дешевое не обязательно самое лучшее)

Если вы ищете команду опытных и добросовестных электриков для подключения вашего нового дома в Сиднее, свяжитесь с командой Amber Electrical, мы с радостью обсудить с вами ваш проект.

Могу ли я сам подключить дом к новостройке?

Возможно, вы прочитали это руководство, пришли в ужас от того, сколько будет стоить электропроводка нового дома, и задаетесь вопросом, можно ли сэкономить немного денег, сделав это самостоятельно.
