Как правильно построить крышу двухскатную: Крыша двухскатная своими руками: инструкция по возведению

Содержание

Как правильно строить крышу дома — Блог о строительстве и ремонте

Как правильно строить крышу дома. Двухскатная крыша своими руками: чертежи, фото и видео. Самый распространенный тип крыш у загородных домов в России – двускатные: две соединенных под коньком плоскости, расположенные под углом друг к другу и к горизонтальной поверхности. Если делается двускатная крыша своими руками не стоит забывать об угле наклона – он не может быть меньше десяти градусов (в зависимости от зоны строительства). На торцах конструкции расположены участки вертикальной стены (фронтоны), скрывающие чердачное или мансардное помещение. Схема стропильной системы двухскатной крыши.

Благодаря наклону, на поверхности двускатной крыши не скапливаются лужи во время дождей, а весной, при таянии снега, вода скатывается по кровле на землю. Длинные (не менее 40 сантиметров) свесы по бокам кровли обеспечивают защиту боковых стен дома от осадков. Кроме того, двускатная кровля – ветроустойчивая конструкция. Если будет делаться двухскатная крыша дома своими руками #8212; делайте все согласно проекта.

Ведь все эти достоинства кровля приобретает при грамотном расчете нагрузок, внимательном подборе материалов и аккуратном монтаже. При расчете учитывается вес будущего покрытия, ветровые и снеговые нагрузки в регионе, планируемый уклон крыши, материал и конструкция дома. Чертежи двухскатной крыши. Как сделать двухскатную крышу. Стропила – это несущая часть конструкции.

Установка стропильной системы двускатной крыши обычно выполняется с помощью качественного квадратного бруса с сечением 15 на 15 сантиметров (обязательно нужен расчет). Одна из самых прочных, неприхотливых и при этом недорогих пород дерева для стропильного бруса – сосна. Иногда для стропил используется металлический профиль. 1. Основой стропильной конструкции является мауэрлат – брус, уложенный по периметру стен на некотором расстоянии от края (в конструкции металлических стропил для той же цели используется швеллер см. чертежи). На стену под брусом помещается гидроизоляция (например, рубероид), а он сам обрабатывается антисептиком. Назначение этой части системы – распределять нагрузку от стропил на стены и связывать кровлю со стеной. Устанавливается на кирпичные, газо- и пенобетонные стены. На деревянных и брусовых в этом качестве используется верхний венец сруба. Существуют разные способы монтажа мауэрлата (см чертежи и фото): на арматурный пояс из железобетона, непосредственно на кирпичную кладку (в этом случае для прочности можно снаружи заподлицо со стеной обложить брус кирпичом), просто фиксируется к стене анкерными болтами. 2. Установка фронтонов (торцевых треугольников). Бывают каркасные и кирпичные. Каркасные чаще выполняются из дерева и последствии обшиваются каким-нибудь листовым материалом. Кирпичные – кладка, являющаяся фактическим продолжением кирпичной стены. 3. Верхние углы треугольников становятся опорой для конькового бруса. Параллельно ему ниже располагаются боковые прогоны, с опорой на боковые стороны треугольников. Для небольших домов стараются брать цельный брус. Если длина дома больше шести метров, приходится использовать строительные фермы и делать составной. Важно: можно продлить концы прогонов так, чтобы они выступали за плоскости фронтонов. В этом случае нагрузка от свесов с торцевых сторон придется на выступающие части, а не на середину крыши. 4. Стропила опирают одной стороной на мауэрлат, другой – на коньковый брус (см. фото и чертежи). Как правило, устанавливаются промежуточные опоры – раскосы (диагональные балки), стойки и т.д. назначение которых – укрепление конструкции и частичная разгрузка ее частей. Стропила свисают за стены (становятся основой для будущих свесов). Если длины не хватает, их наращивают доской («кобылкой. Видео #171;Схема стропильной системы двухскатной крыши#187. Когда делается двухскатная крыша своими руками можно сразу сделать и утепление, чтобы не мучаться потом изнутри. Если предусмотрено последнее #8212; не забыть сделать пароизоляцию и затем приступать к утеплению изнутри. 1. По нижней части стропил располагается пароизолирующая пленка. 2. Между самими стропилами устанавливается утеплитель (минеральная вата. 3. Сверху стропила вместе с утеплителем снова покрывается пароизоляцией. На получившийся каркас крыши монтируется обрешетка, которая будет основой для кровельного покрытия. Ее выполняют из досок, влагостойких модификаций ОSB и ДСП. Под профнастил в этом качестве может использоваться оцинкованный стальной профиль. Видео #171;Как сделать двускатную крышу#187. Укладка зависит от типа будущего покрытия. – под рубероид и другие рулонные материалы, битумную черепицу делается сплошная обрешетка (интервалы между заготовками на компенсацию термических расширений не более полсантиметра. – под металлопрофиль или шифер – разреженная, с шагом до полутора метров. – для большинства материалов – стандартная, 30-40 сантиметров. На шаг обрешетки могут влиять в совокупности угол наклона крыши и тип кровельного материала: например, ондулин при малом уклоне крыши кладут на сплошную обрешетку, а чем больше уклон, тем больше допустимый шаг (вплоть до шестидесяти сантиметров. Кровельное покрытие. Технология монтажа покрытия двухскатной крыши зависит от кровельного материала (см. фото). В этом качестве могут использоваться. – композитная черепица и т.д. Все эти покрытия имеют свои преимущества и недостатки, а также различаются по цене. Последним этапом проводится установка коньковых и торцевых планок, монтаж карнизов. Необходимые элементы, как правило, присутствуют в комплекте кровельного материала, их установка производится в соответствии с технологией для данного покрытия. По окончании этого двухскатная крыша своими руками готова можно переходить к внутренней облицовке и другим работам по обустройству мансарды или чердака. Как сделать крышу дома своими руками. Как сделать крышу дома своими руками? Именно для ответа на этот вопрос была написана данная статья. Про утеплительные материалы, и кровельное покрытие, уже всем давно все известно, по этой причине, в данной статье мы остановимся на том, как правильно выполнить каркас под кровлю. Мауэрлат для двускатной крыши. Мауэрлат является основой, которая берет на себя основную долю нагрузок конструкции. Если говорить понятным языком, то мауэрлат является основанием, поверх которого и будет строиться кровля. Для обустройства основы пользуются балками, с сечением, равным 150 на 150 мм. Они устанавливаются в параллельной плоскости с коньком кровли. Закрепление балок мауэрлата должно быть крайне надежным, это делается для того, чтобы кровле был нестрашен ветер и погодные катаклизмы. В идеальном варианте, данные действия осуществляются ещё тогда, когда строятся стены. Чтобы это сделать, нужно четыре верхних ряда кирпичей проложить толстой проволокой. Данная проволока называется катанкой, и её расположение должно быть с метровым зазором. Середины проволоки должна находиться в стене из кирпича, а её концы, которые свободно свисают, должны иметь такую длину, чтобы её хватило на последующую обвязку бруса. В том случае, если проектом дома не предусматривается штукатурка, то монтаж внешнего края проволоки должен быть осуществлен внутри раствора, так он не будет заметен. Важным моментом является то, что мауэрлат должен отступать от кромки стенки не менее чем на 100 мм. Чтобы уберечь балки от гниения, под ними подкладывается толь несколькими слоями. Укрепление каркаса крыши. При строительстве кровли, обязательным условием является обустройство надежного каркаса. Каркасом называется стропильная система, прикреплённая на мауэрлат. Обязательно нужно учесть, что если длина балок будет больше чем 4,5 м, то дополнительно придется смонтировать прогоны. Оптимальное сечение балок, используемых чтобы простроить каркас крыши в кирпичном доме, равняется 70 на 150 мм. Крепеж стропил на мауэрлат осуществляется при помощи специального выреза, который фиксируют при помощи двадцатисантиметровых гвоздей. Забивка гвоздей должна производиться по такому принципу. Первый гвоздь прибивают сквозь стропило к мауэрлату в диагональной плоскости. Второй гвоздь забивается точно так же, только с обратной стороны. Забивка третьего гвоздя производиться под углом 90° сверху. Этот способ крепления стропильной системы не позволяет её перемещаться из стороны в сторону. Крепление верхних концов стропил производиться внахлестку, она на другой. Одна балка, своим концом должна перекрывать параллельную балку. В верхней части они тоже крепятся при помощи гвоздей, хотя можно для этого использовать и болты. Как сделать крышу дома своими руками видео урок. Как правильно построить крышу дома. В настоящее время многие владельцы частных домов или дач стараются самостоятельно построить крышу, так это не только позволяет сэкономить средства, но и сделать работу на совесть. В данной статье мы рассмотрим, как правильно построить крышу дома двускатную и покрыть ее металлочерепицей. Каркас для крыши. Каркасом для крыши дома является стропильная система, так называемый скелет нашей конструкции, к которому будет крепиться кровля. Сооружается эта конструкция из балок, стропил и мауэрлата. Мауэрлат – это своеобразный фундамент крыши, который равномерно распределяет нагрузку, размером 15Х15 сантиметров в сечении, которую кладут параллельно коньку крыши и по оси стены, на нее будут опираться стропила. Важно знать, что мауэрлат надо укладывать на расстоянии более чем на 5 см от стены и крепить его к стене, чтобы при сильном ветре эта конструкция не рухнула. Для этого между кирпичами прокладывают прочный канат (катанка) на расстоянии 1 метра, оставляя свисать концы, к которым после привязывают брус. Если вы планируете позже штукатурить стены, то катанку пропитывают раствором. Как произвести монтаж. Для того чтобы выяснить, как правильно построить крышу дома, надо узнать, как провести монтаж каркаса. Самым оптимальным размером балок для крыши является сечение 7Х15 сантиметров. Для того чтобы прикрепить стропила, делаются специальные вырезы на расстоянии около 20 см. Далее к мауэрлату крепятся балки через стропило по диагонали с одной и другой стороны при помощи строительных гвоздей. Для более крепкой сцепки балки притягивают так, чтобы конец одной балки был внахлест с концом параллельной. Далее делается ригель, который позволяет усилить кровлю и сократить воздействие на мауэрлат распорной силы. Для этого скрепляются стропильные ноги при помощи балок сечением 5Х15 друг с другом. Что такое обрешетка. Чтобы перекрыть крышу используют обрешетку, которая должна быть сплошной; если вы планируете крыть крышу металлочерепицей или другой мягкой кровлей. Для шиферного настила подходит разряженная обрешетка. Для этого вам потребуется целые деревянные доски толщиной до 25 сантиметров. Важно, чтобы эти доски были целостные, без сколов и трещин. Как правило, длину одной доски рассчитывают исходя из длины двух пролетов между стропилами (обычно 200 см.). Для формирования конька крыши доски крепятся практически вплотную друг к другу ( не менее 5 мм между ними) длинными гвоздями. Важном этапом строительства крыши является создание вентиляции, которая позволит не только не скапливаться излишней влаги на чердаке, но и продлить срок эксплуатации кровли. Для этого в обрешетки делаются зазоры с каждой стороны по 2-3 штуки, которые начинаются в нижней части свеса, а заканчиваются немного выше. К верхнему зазору крепится вытяжка, через которую и будет поступать воздух. Для того чтобы защитить кровлю от конденсата, укладывается подкладочный слой на обрешетку. Устанавливаются так же капельники и карнизы, состоящие из металла и защищающие от влаги карниз. Завершающий этап. Завершающим этапом является установка кровли. Чтобы правильно посчитать, сколько понадобиться стройматериалов, надо к расстоянию от карниза крыши до конька прибавить длину свеса и перехлестов. Первый лист кровли кладут к торцу, выравнивая у карниза. Затем еще один лист кладется внахлест, следующий #8212; сбоку. Четвертый лист укрывного материала кладется над вторым. Далее все ровняется, и крепят к обрешетке при помощи специальных кровельных саморезов. На завершающем этапе делают подшивку из дерева. Теперь вы знаете, как правильно построить крышу дома. Желаем вам легкой стройки и крепкой крыши. Комментариев пока нет.

Крыша бани своими руками – односкатная и двухскатная варианты

Кровля – завершающая конструкция банной постройки, выполняющая функцию защиты от атмосферных атак и играющая роль немаловажного эстетического показателя. Над гигиеническими сооружениями редко возводят витиеватые крыши с многочисленными фронтонами и прочими изысками. Зачастую это простейшие варианты, со строительством которых можно справиться собственноручно. Владельцам, желающим, чтобы крыша бани своими руками была сооружена красиво и прочно, следует досконально соблюдать строительные правила. Кровли простейшие и правила не слишком сложные, но знать их самостоятельному строителю нужно обязательно.

Содержание

  • 1 Стандарты сооружения скатных крыш

  • 2 Конструкция банной кровли в общих чертах

    • 2.1 Два ската или один?

    • 2.2 Правила определения угла наклона скатов

    • 2.3 Опора для кровельной конструкции

  • 3 Способы установки стропильных ног

  • 4 Стропильная система для двухскатной кровли

  • 5 Стропильная конструкция для односкатной крыши

Стандарты сооружения скатных крыш

com/v/FSkkoAAlK4E» wmode=»transparent»/>

Конструкция банной кровли в общих чертах

Упрощенно конструкция банной крыши включает два элемента: несущую стропильную систему и непосредственно настил с необходимой для его установки обрешеткой и гидроизоляционной прослойкой. В число конструктивных элементов входит еще одна значимая составляющая – чердачное перекрытие. Но его наличие не является обязательным условием, так как практически плоские кровли с незначительным углом наклона скатов строят и без него.

Независимо от наличия чердачного перекрытия или отсутствия данного элемента крыши над банями возводят с одним или двумя скатами. Среди собственников загородных бань не слишком много приверженцев четырехскатных крыш и конструкций с множественными изломами.

Два ската или один?

  • Односкатная крыша для бани сооружается в случае примыкания банной постройки к загородному дому или при желании хозяина сократить бюджет строительства. Высота кровли с одним скатом не регламентирована какими-либо требованиями. Правда, в основном это почти плоские крыши, возводимые над небольшими летними банными постройками. Преимущества их заключаются в низкой стоимости, простоте и оперативности сооружения.
  • Крыши с двумя скатами – наиболее распространенный тип с традиционной для бревенчатых банек конфигурацией. При достаточной высоте скатов и при наличии потолочного перекрытия в пространстве под кровлей можно устроить бытовое или жилое помещение. Высоту расположения конька, то есть, крутизну двускатной кровли определяют эстетические требования владельца и его желание найти подкровельному пространству практическое применение, а также климатические особенности региона.

Правила определения угла наклона скатов

Угол может варьировать от 2,5º до 60º. Чем он больше, тем лучше осадки будут скатываться с наклонных плоскостей кровли. Однако слишком высокая конструкция не приемлема в регионах с регулярными порывистыми ветрами. В обдуваемых со всех сторон степях с незначительным количеством зимних осадков кровлю лучше всего сделать плоской. В северных многоснежных регионах отлично работать будет крыша с оптимальным углом 45º. Не хуже работают вариации в большую и меньшую сторону.

Обратите внимание. Одновременно с уменьшением крутизны кровли сокращается расход материала, трудозатраты и, естественно, стоимость.

Опора для кровельной конструкции

Опирается кровельная система с двумя скатами на балки верхнего перекрытия или на прочно прикрепленный к верхней обвязке мауэрлат. Мауэрлат устанавливают с двух сторон в основном на стенах кирпичных, газобетонных или пенобетонных сооружений. Для установки балок верхних перекрытий над деревянными банями в верхнем венце на одном уровне делают гнезда, строго выверяя горизонтальность выемок для укладки опорных элементов.

Обратите внимание. Балки можно выводить за пределы стен бани. Есть условие: если длина балки за стеной будет больше полуметра, для нее потребуется наружный опорный столб.

Если строится баня с односкатной крышей, балочно-каркасная кровельная система будет опираться на стены с разной высотой, а для крепления стропильных ферм нужно использовать стропильные бруски и прогоны.

Способы установки стропильных ног

Стропильная нога или попросту стропила – это составляющая стропильной фермы, опирающаяся на мауэрлат или на верхний венец стен, сооруженных из бруса или бревна. Работают ноги стропильной конструкции, как на сжатие, так и на изгиб. Для изготовления стропильной фермы можно приобрести сделанные в заводских условиях стропила или использовать:

  • бревна с диаметром равным 12ти см и более;
  • квадратный или прямоугольный в разрезе брус с площадью сечения 60 см² и более;
  • доски с минимальными размерами сторон в сечении 4 см и 15 см и больше.

Строить фермы проще будет из заводских элементов, из бруса или досок, соединяемых между собой саморезами, шурупами или простыми гвоздями с помощью накладок из пиломатериалов. Врубки в таких случаях делают только в опорных точках.

Стропила могут быть висячими или наслонными.

  • Висячие. Стропильные ноги данного типа упираются друг в дружку в высшей точке, через которую проходит линия конька, опираются только на расположенные по краям контура кровли опоры. Ферма с висячими ногами характеризуется образованием существенного горизонтального давления. Для того чтобы погасить распор сооружают затяжку — нижний пояс, по геометрическим понятиям представляющий собой основание равнобедренного треугольника. Для выполнения узлов висячих стропил можно использовать ригели, можно обойтись и без них. Если хозяин решает облегчить кровельную конструкцию и выполняет устройство крыши бани из пиломатериалов с минимальным сечением, то повысить прочность сооружения нужно с помощью прогонов.

Внимание. Все соединения стропильной фермы с висячими ногами должны быть предельно жесткими из-за значительных нагрузок, создающихся в процессе эксплуатации. Для защиты от ветровых нагрузок стропильную конструкцию с висячими элементами оснащают еще и диагональными связями в каждой плоскости ската крыши.

  • Наслонные. Данный тип чаще всего применяют при сооружении односкатной крыши. Никаких затяжек для укладки наслонных стропил не нужно. Устанавливают их вдоль единственного ската, опирают на мауэрлат, зафиксированный на противоположных несущих стенах. Крепят к стенам через брус мауэрлата стальными шпильками, шурупами-глухарями или толстой проволокой.

Сечение стропильных ног определяет расчетная нагрузка, являющаяся суммой веса зимних осадков и кровли. При расчетах учитывается шаг установки стропил и запроектированный угол наклона скатов.

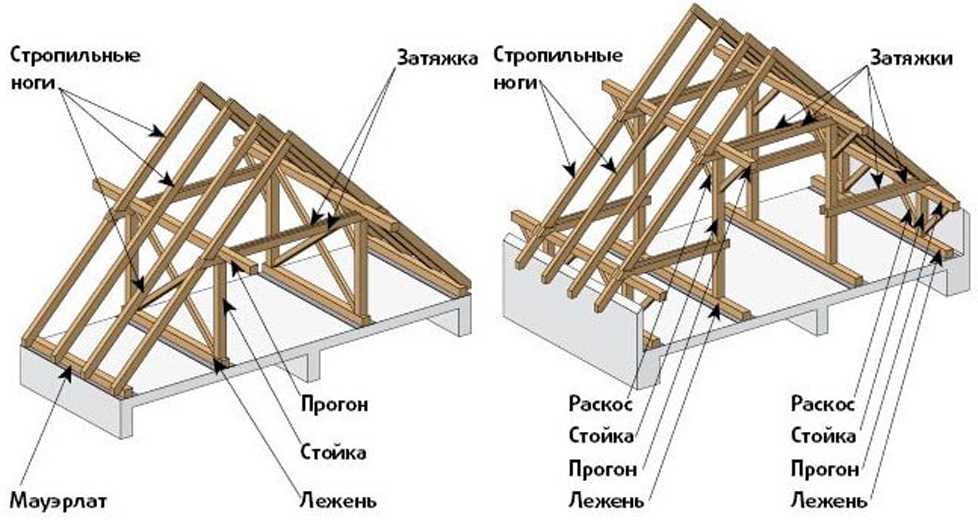

Стропильная система для двухскатной кровли

Конструкция состоит из ряда последовательно установленных стропильных ферм с равнозначными геометрическими параметрами. Служит она основой для последующей укладки кровельного материала с сопутствующими элементами утепления, а также гидро и пароизоляции.

Желающим выяснить, как сделать крышу бани с двумя конгруэнтными не слишком высокими скатами, готовая к установке ферма напомнит равнобедренный треугольник. В зависимости от конструктивной сложности и величины расстояния между пролетами простой равнобедренный треугольник дополняется накладками, подкосами, затяжками, опорными вертикальными балками и другими деталями. Перечисленные дополнительные элементы необходимы для формирования жестких связей.

Сборку стропильных ферм можно выполнить, не поднимаясь на верхнее перекрытие. Тем, кто решает, как построить крышу бани, должно быть понятно, что удобнее и безопаснее сколотить составляющие стропильной конструкции на земле. Правда, затем их нужно будет поднять наверх с помощью бригады работников или подъемного крана, за использование которого нужно платить. Деньги или безопасность с комфортом оставить в приоритетах, решает владелец.

Опытные строители советуют сначала сделать шаблон, форму которого будут с точностью повторять все стропильные фермы. Для изготовления шаблона верхние концы двух стропильных ног соединяют единственным гвоздем. Затем устанавливают противоположные концы стропил в точку будущей опоры и фиксируют положение ригелем – поперечной перекладиной. Обычно ригель врубается в полдерева или фиксируется шурупами.

Обратите внимание. Вертикальность установки стропильных ферм обязательно нужно контролировать отвесами. В случае отклонений под стропила подкладывают куски доски, излишки стесывают.

Сборку стропильной системы для крыши бань производят на месте установки. Начинают с монтажа двух фронтальных ферм, между которыми натягивают своеобразный ориентир – монтажный шнур, проходящий по линии конька. Оптимальный шаг установки 1,2 м с вариантами в сторону уменьшения или увеличения.

Подробнее про двускатный вариант крыши читайте на сайте «Кровельный Гид«.

Стропильная конструкция для односкатной крыши

Если между опорами возводимой односкатной кровли расстояние меньше 4,5 м, можно обойтись без дополнительных опорных стоек. Рекомендуемый шаг укладки элементов основы под утепление крыши бани и под кровельное покрытие 0,6 м. В верхнем брусе и в мауэрлате под стропила вырезаются пазы, размер которых рассчитывается на плотный контакт. Упрочняющие связи прокладки использовать нельзя. За пределы контура постройки стропила выводят на расстояние от 30 см до 50 см, благодаря чему формируются защитные карнизы.

Для строительства обрешетки подойдет брус, доски, жерди. Сечение пиломатериалов и шаг установки выбирают в соответствии с типом кровельного покрытия. Для мягкой кровли обрешетку делают из досок, оставляя зазоры между ними в 1 см. Под укладку листового материала обрешетку строят из бруса со стороной в сечении 5 см и больше, между элементами обрешетки можно оставить расстояние от 15 до 50 см.

Крепить доски или брус обрешетки начинают от конька, передвигаясь к карнизам, фиксируя элементы шурупами или саморезами. По линии конька доску монтируют на ребро.

После устройства обрешетки нужно узнать, как утеплить крышу бани из соответствующей статьи. С внутренней стороны ее выполнить утепление и уложить пароизоляционную прослойку, затем отделать. А с внешней покрыть рулонной гидроизоляцией, поверх которой набиваются рейки очередной обрешетки, необходимой для обеспечения вентиляции.

Для обшивки фронтонов по горизонтали или вертикали также потребуется предварительное сооружение обрешетки с заранее сформированными проемами для дверей и окон.

В завершении всего спектра работ монтируют выбранное хозяином кровельное покрытие, конек защищают или специально изготовленными для его оснащения деталями или полосой оцинкованного железа, подшивают фронтонные и карнизные свесы.

Описаны два простейших способа, согласно которым чаще всего сооружается крыша на баню своими руками. Популярны они не только среди домашних мастеров, но и среди профессиональных строителей из-за простоты и скорости производства. Соблюдая правила, хозяин обеспечит баньку отличной прочной крышей, приносящей удовольствие не только от безупречной работы, но и от красивой формы.

  • Автор: Владимир
