Вопрос как правильно произвести подключение розетки стоял перед каждым. Перед тем как подключить розетку нужно определиться с некоторыми вопросами. При этом нужно учесть какой провод необходимо проложить к ней, сколько он сможет выдержать нагрузок. Для обычной розетки хватает провода минимум в полтора квадрата. Он сможет выдержать не меньше четырех киловатт мощности, а это три подключенных утюга. Нужно помнить, что розетки и выключатели подключают по-разному, к ним прокладывают и провода разного сечения. Частоустановка розеток производится подключением от одной к другой, что позволяет сэкономить провода и время, средства. Но подключение розетки таким способом снизит максимально возможную мощность приборов, которые можно будет к ним подключить.
Подключение и установка розетки
Вопрос какие розетки наилучшим образом подходят для определенных задач можно решить в магазине проконсультировавшись со знающим продавцом или знакомым электриком. Перед тем как выбрать и купить розетки и выключатели нужно учесть и то какой максимально возможный диаметр провода к ним можно будет подключить. Чаще всего для подключения розеток применяют провод шввп, который может быть разного диаметра, а также он имеет разное число жил и подойдет для подключения тройного выключателя.
Если выключатель будет установлен на светильник, в котором используются светодиодные лампы, то к нему можно провести провод малого диаметра, поскольку они потребляют очень мало мощности. В некоторых случаях чтобы провести проводку может понадобиться покупать специальный кабель канал, который можно пустить по плинтусу или потолку и скрыть в нем провод, не прокладывая штробы в стене.
Чаще всего в обычном доме или квартире розетки подразделяют на группы по признакам, например, разделяя их по отдельным помещениям, или по их предназначению.
Если они разделены по назначению, то отделяется отдельная группа:
- для подключения кондиционера,
- бойлера,
- плиты или стиральной машинки.
Разделение производится в щите, где каждая из групп розеток подключена к определенному автомату.
В магазинах продаются розетки, рассчитанные на подключения трех проводов, с учетом заземления. Но в большинстве квартир и домов страны проложена двухпроводная система электрики. Часто заземляющий провод, он бывает желто-зеленого цвета, подключают к нолю. Для обеспечения защиты от перегрузок нужно учесть, что номинальный ток срабатывания автомата должен быть на сорок пять процентов меньше максимальной нагрузки цепи или провода. Если по подсчетам получается так, что хватит провода сечением в один миллиметр, то значит с учетом запаса необходимо монтировать провод минимум полтора квадрата.

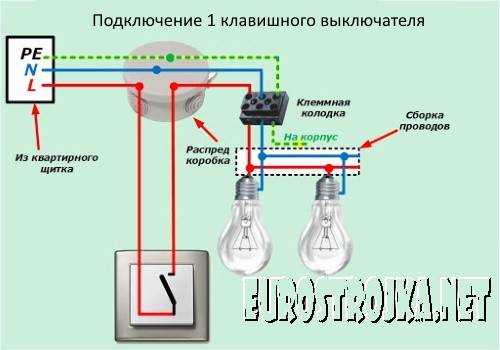

Иногда может понадобиться подключить розетку и выключатель вместе. Схема их монтажа может быть разной, например, для блока этой пары она может быть следующей:
- от распределительной коробки нужно проложить трехжильный провод, к розетке подключается заземление, ноль и фаза;
- фазу от розетки проводят к выключателю;
- от выключателя ее же тянут к осветительному прибору;
- от коробки к светильнику протягивают ноль и заземление.
Заземление для розеток
Чтобы проложить в квартиру заземление необходимо сделать следующее. На лестничной площадке в месте расположения распределительного щита есть его заземление. К нему нужно подключить провод и протянуть его к себе в квартиру. Использую шину заземление можно распределить по всем комнатам, помещениям. Лучше всего для этого применить медный провод.
Не стоит выполнять заземление за счет подключения к нолю. Такой способ применяют только в редких случаях, при таком подключении часто возникают проблемы в работе розеток с заземлением. Способов подключения розеток может быть несколько, но в любом случае необходимо помнить об их дальнейшей безопасной работе. Если человек в чем-то не уверен, забыл что-то или сомневается, то лучше обратиться за помощью к профессионалам.
Любой материал для установки электрических приборов можно выгодно приобрести, посетив интернет-магазин электрики 220, в котором представлен самый широкий ассортимент подобной продукции по выгодной стоимости.
За 28 лет работы компания SOKOL стала лидером на рынке электро-светотехники. В год мы обслуживаем более 25-ти тысяч постоянных клиентов: это как крупные строительные холдинги, так и частные электрики.
Нашей работой довольны такие партнеры как :
ДТЭК, КиевГорСтрой, Киевский Метрополитен , Эпицентр, Леруа Мерлен, Новая Линия, Киевстар, Укрзалізниця, ОЛДИ, ФОРА, Glusco.
Присоединяйтесь к программе лояльности SOKOL PARTNER и Вы будете работать по лучшим ценам в Украине.
✖Можно ли подключить розетку от выключателя света?
Срочно понадобилась дополнительная розетка, а возможности ее подключить классическим способом нет? Есть простой и рациональный выход, который решит это проблему. Если вам не нужен один из световых приборов, то его спокойной можно заменить!
Можно ли подключить розетку от выключателя света
В бытовых домашних делах ситуации бывают разные.
Некоторые из них, потребуют некоторые манипуляции с проводкой и розетками. Момент, когда необходимо подключить розетку от выключателя света случается не так часто, но иногда, другого выбора не остается. Ответом на вопрос станет: «конечно можно». Главное иметь начальные навыки в электрике, следовать определенным правилам и самое важное – соблюдать технику безопасности при работе с током. Стоит отметить, что есть возможность сделать и обратную процедуру, то есть подключить выключатель от розетки.
Как подключить
Самый простой способ подключения – это параллельное, но возможность пользоваться розеткой станет ограниченной. Во – первых, напряжение будет очень слабым, хотя достаточным для использования зарядок и автоматических освежителей.
Более требовательные приборы работать буду не так, как этого требуется. Во – вторых, пользоваться такой розеткой, можно только если сеть разомкнута. Ввиду этих ограничений подключать таким способом не рентабельно и не совсем правильно.
Выключатель – коммуникация, которая разрывает цепь и подключать к нему «ноль» не нужно. Если говорить о розетке, то она подпитывает большинство устройств, поэтому «ноль» ей необходим. Подключив эти два устройства параллельно можно нарушить технику безопасности и нарушать все нормы, что может привести к негативным последствиям. Однако, как временная мера, такой способ имеет место существовать.
Главным условием правильного подключения станет то, что после соединения пользоваться световым прибором не будет представляться возможности. Если он не нужен в данном помещении, то заменить его на розетку будет не сложно. Первое что необходимо сделать – подключить розетку к проводам, идущим к выключателю. Место, где ранее находился световой прибор необходимо замкнуть.
Главное не забыть про изоляцию «земли», находящуюся рядом со светильником.
Наиболее подходящим вариантом будет – двухклавишный выключатель, тогда можно просто соединить розетку с одним из пучков контактов в устройстве. Затем, в люстре следует удалить лампу и установить на ее месте перемычку для соединения двух проводов.
Финальными действиями будет – замена двухклавишного выключателя на одноклавишный стандартный, а саму розетка подключается к свободному пучку контактов. Сделать это можно за короткое время и решить ряд ремонтных и планировочных задумок.
Справка! Сечение провода для светильника намного меньше чем требуемое для розеток, поэтому выбирать ток следует исходя из этого. Кухонные приборы и нагреватели лучше не подпитывать от такой розетки.
Последствия
Если воспользоваться параллельным способом подключения розетки, то появляются определенные особенности:
- ввиду того, что будут задействованы два потребителя (сама розетка и световой прибор) возможен перегрев проводов и возникновение аварийной ситуации;
- нет возможности подключить мощные приборы;
- в момент включение системы, возможно уменьшение напряжения и кратковременное отключение других электроприборов.
В случае того, если не подключать, а заменять на розетку, тогда все недостатки в какой-то степени нивелируются, однако к таким решениям прибегать стоит только после обдумывания и при определенных навыках и опыте работы с электрическом.
Электрические выключатели и розетки — их типы и применение
Покупаете электрические товары онлайн в первый раз? Ну, может быть трудно понять, какие типы выключателей и розеток вам понадобятся для вашего дома и офиса. Каждый тип выключателя и розетки служит разным целям, и знание этих основных функций помогает сделать осознанную покупку.
Итак, сегодня мы поделимся объяснением для каждого типа выключателя и розетки и их использования.
Электрические переключатели Прежде всего, это управляющие устройства, мы называем их переключателями.
Переключатели, как вы знаете, используются для щелчка и переключения между состояниями включения и выключения питания.
Несмотря на простоту использования, для правильной установки этих выключателей требуются опытные электрики. Колокольные выключатели: По сути, это однополюсные выключатели с пружинным механизмом. Выключатели звонка допускают кратковременную вспышку электрического тока при нажатии, а затем возвращаются в выключенное положение, тем самым разрывая цепь. Эти переключатели обычно используются для управления дверными звонками в домах и офисах, но также находят применение в некоторых промышленных установках для быстрой проверки состояния питания.Читайте также: Модульные коммутаторы ULTI от Schneider Electric, произведение искусства
Электрические розеткиРозетки буквально заряжают вас сегодня, когда в нашем распоряжении так много портативных устройств.
Розетка необходима для передачи электрического тока к вашим электроприборам и оборудованию. Хотя розетки различаются по форме и размеру в зависимости от страны, в которой вы находитесь, их функциональность остается одинаковой во всех странах.
Как правило, мы видим 2-контактные, 3-контактные и 5-контактные розетки в наших домах и офисах. Еще одна вещь, которая отличает розетки, — это допустимое напряжение, то есть количество тока, которое они могут пропустить. В Индии трехконтактная вилка рассчитана на 6 А / 250 В.
См. также — Интеллектуальные решения Schneider Electric для работы из дома во время пандемии
Электрические модули Эти модули предназначены для решения конкретных задач в области освещения и охлаждения дома и офиса.
См. также: Мощный ИБП с резервным аккумулятором от APC By Schneider Electric
Модули связи Различные модули передачи данных также являются частью общей электрической схемы.
Итак, на этом мы завершаем наш список типов электрических выключателей и розеток и вариантов их использования.
Мы надеемся, что вы найдете его полезным. Продолжайте следить за нашим блогом, чтобы получать больше подобных статей. А пока, если вы ищете электротовары в Интернете, посетите наш интернет-магазин по адресу shop.schneider-electric.co.in.
Схема последовательного соединения розеток с заземлением. Как осуществляется параллельное соединение розеток. Параллельное соединение розеток в модульном блоке
Очень сложно встретить электропроводку, которая находится в квартире без розеток. Без качественной розетки в квартире подключить электроприборы невозможно.
В современном мире сильно увеличена токовая нагрузка. Важно сделать параллельное соединение розеток. Это один из способов подключения розеток.
В статье показано, что нужно учитывать при подключении настоящего тумблера, чтобы на конце тоже светился свет. При работе с электрическими системами линии светильника и электрики никогда не должны пропадать! Так как в проекте обычно устанавливаются только выключатели света, то применения маленькой шлицевой отвертки уже достаточно.
Подключение выключателя: подготовка и инструкции по технике безопасности
В соответствии с характером проекта материал состоит из двух кулисных выключателей, включая набор зажимов и внешнюю крышку. Прежде чем приступать к электрическим соединениям, необходимо сначала отключить питание! Это не стоит риска. Чтобы быть в безопасности, сначала используйте сигнальную лампу. Счетчик подключается к розетке в соответствующем помещении при включенном питании. Если устройство работает, загорается лампа 230 вольт. Это обеспечивает безопасность, контрольная лампа исправна.
Розетки параллельного подключения наиболее безопасны. Тип розеток имеет большое значение. Сегодня чаще встречаются розетки с гравером. Он умеет автоматически восстанавливать контакт. Параллельное подключение розеток можно произвести самостоятельно.
Затем отключается питание. Теперь даже нейтрал не вынесет большей силы. Если в домовладении проживает несколько человек, то имеет смысл замаскировать выключатель изолентой и предоставить ему письменное предупреждение.
После отключения питания путь ведет к размыканию выключателя в стене, где наступает фаза невозврата. Черный провод теперь свободен от предварительной защитной изоляции на открытом конце и подготовлен для подключения переключателя. Наконец, еще раз отсутствие тока можно проверить с помощью контрольной лампы.
В первую очередь нужно помнить, что при подключении нужных проводов напрямую к контактам обязательно загибайте конец провода. Это необходимо сделать в виде кольца, чтобы создать достаточную площадь контакта.
Это послужит своеобразной гарантией правильного подключения мощных электропотребителей. параллельное соединение розеток очень часто используется в быту.
Подключить первый тумблер к внешнему проводнику
Перед работой с электроустановками ознакомиться с основными положениями и работой. Убедитесь, что вы уполномочены выполнять эту работу и соблюдаете все применимые законы и правила в вашей стране. Тогда спросите у профессионала! Когда все подготовительные работы завершены, а провода зачищены, это делается при вскрытии стены с неподвижной фазой.
Выключатель имеет три контактных клеммы, две белые и одну красную. Во-первых, черный провод, фаза, подключается к одной красной клемме. Затем к белым клеммам подключаются два фиолетовых разъема — два соответствующих провода, соединяющих выключатели света.
Бывает, что одной функциональной розетки в помещении недостаточно, и тогда принимается решение установить еще одну, которая поможет разгрузить первую. Параллельное соединение идеально для этого случая. Не тяните новые провода от существующего электрического блока. Все можно сделать гораздо проще.
Параллельное подключение розеток следует выполнять очень осторожно. В этом случае есть некоторые особенности. Во-первых, концы нового провода соединяются точно параллельно, отсюда и название. Подключение происходит именно к проводам, которые подходят к первой розетке.
Порядок не имеет значения. Примечание. Это гарантирует отсутствие ненужных боковых пятен. Если все провода используются удовлетворительно, можно установить рубильник.
Выключатель крепится к стене двумя крепежными винтами сбоку. Наконец, в комплект входят рама и крышка коромысла. Таким образом, подключение первого тумблера завершено.
Подключить второй тумблер к светильнику
На втором тумблере процессы, происходившие на первом тумблере, в принципе такие же. Только в этом случае красная клемма — это не черный внешний проводник, а белый провод, коммутация фазы, которая ведет к подключению лампы. Внимание: цвета коммутируемых проводов могут отличаться в зависимости от установки. Поэтому в других примерах этот провод не обязательно должен быть белым. Таблицу популярных цветов можно найти здесь: Цвета электроустановок.
Это очень важный нюанс. Чтобы вам было проще разобраться, мы более подробно объясним весь механизм подключения. Вам нужно подключить «Фаза» к «фазе» и по очереди «Ноль» — к «нулю» . Рекомендуем подключить фазный провод к розетке справа.
При параллельном соединении розеток очень важно соблюдать технику безопасности.
Не упускайте из виду мелкие нюансы. Учтите, что в процессе подключения параллельной розетки важно обращать внимание на материал проводов.
Розетки для параллельного и последовательного подключения
После этого две фиолетовые концевые части соответствующих проводов будут вставлены в белые клеммы. Также для этих двух коммутируемых проводов они могут иметь разные цвета в других установках. Наконец, вы также должны установить выключатель в стене. Если переключатель закреплен болтами, а рама и крышка переключателя соединены, установка переключателя завершена. Тем не менее, небольшой тест все еще ждет, чтобы гарантировать успех.
Подключение тумблера: проверка
После завершения подключения и настройки обоих переключателей питание можно восстановить. Короткое нажатие одного из двух переключателей теперь показывает, был ли проект успешным. И здесь и здесь: Лампа сияет ярким светом. Для подтверждения комната быстро пересекается, и работает другой переключатель.
Подключение коммутационного выключателя прошло успешно, и никто не должен бояться ночью споткнуться о громоздкую мебель.
Необходимо, чтобы материал всех используемых отказов был идентичен. Это очень важный момент. Не соединяйте медные провода с алюминиевыми. В том случае, если соединения проводов из разных материалов не избежать, рекомендуется сделать их раздражающими.
Параллельное соединение двух розеток
Параллельное соединение двух розеток применяется при наличии электрических розеток одной группы. Параллельное подключение двух розеток можно осуществить несколькими способами. Можно соединить провода параллельно.
Розетки двойные и тройные
Если в обоих проемах должны быть предусмотрены выключатели света, обычно устанавливается коммутационная схема. Таким образом, одним и тем же комнатным светильником можно легко управлять с двух выключателей. В этом пошаговом руководстве показано, что необходимо учитывать для успешного подключения тумблеров.
Здесь используется схема включения: в то время как внешний проводник передает ток только на один выключатель, фаза включения светильника работает только с другим выключателем. Некоммутируемая фаза цепи или коммутируемая фаза лампы подключается к отдельной красной клемме. Либо некоммутируемая фаза, либо коммутируемый провод к светильнику подключается к направлению, указывающему на выключатель. Счетчик подключается к одному из выходов активной мощности в помещении и далее включается на 230 В, как положено. Сначала отключается резервное копирование соответствующей комнаты. После подключения счетчика сигнальные лампы остаются темными. Первый из двух фиолетовых проводников подключается к одной из двух белых клемм. Цвет коммутируемых проводов не нормируется и поэтому может быть совершенно другим. Для этого он вставляется в отверстие в стене, а затем фиксируется сбоку двумя шурупами. Все провода теперь подключены к тумблеру.
- Оба переключателя соединены соответствующими проводами.
- Однако сначала необходимо проверить работу контрольной лампы.
Четкое распределение розеток может улучшить использование пространства и сделать новые зоны более удобными.
Подсоедините провода к распределительным коробкам. Также можно пойти другим путем и подключить розетку с помощью полки.
Второй вариант — выбрать, хотите ли вы соединить сокеты, расположенные очень близко друг к другу. Перед установкой розетки проведите несколько необходимых операций. Сначала смонтируйте коробки подтипа и проложите провод к панели распределительного типа.
Выращивание гнезда может сделать дом более пригодным для жизни. При правильном планировании и соблюдении прокладка кабеля от распределительной коробки к новой розетке займет не более нескольких часов. Узнайте, как планировать свою работу и безопасно прокладывать кабели. Проверьте свой проект, чтобы убедиться, что он безопасен.
Совершенно необходимо всегда отключать питание при работе с электричеством.
Подключить необходимые инструменты и материалы. Чтобы установить новую розетку и надежно соединить провода, понадобится базовый набор электроинструмента. Убедитесь, что у вас есть следующие инструменты: Инструмент для снятия стружки Нож для гипсокартона Дрель со сверлом Плоскогубцы Отвертка с плоской головкой и крестовая отвертка Бесконтактный вольтметр.
- Выключите питание.
- Перед началом работы дважды проверьте, действительно ли питание отключено.
- Всегда выключайте питание, прежде чем делать что-либо еще.
- С помощью вольтметра проверьте наличие перебоев в подаче питания.
Определите лучшее место для выхода.
Разъемы для параллельного и последовательного подключения
Розетки могут быть соединены параллельно или последовательно. Параллельное и последовательное подключение розеток должно осуществляться в разных случаях. Электрики не рекомендуют последовательное соединение розеток.
Но это спорный вопрос. Для начала нужно разобраться, в чем разница между этими двумя способами. Начать следует с того, что все розетки, находящиеся в одной группе, имеют идентичную схему подключения. Он называется параллельным.
Измерьте расстояние от пола до других точек в здании. Следует знать, что нижняя кромка выпускного отверстия не является измеряемым расстоянием. Выключите питание из розетки. Снимите рамку, удерживаемую одним винтом в центре электрической розетки, и измерьте расстояние до отверстия в стене.
Найдите дыру в стене. Розетки всегда должны быть прикреплены к опоре, чтобы они были безопасными. Отметьте место на приблизительной высоте между двумя шеями. Самый простой способ найти опоры — использовать такой инструмент, как искатель балок, доступный в хозяйственных магазинах. Вы также можете постучать по стене молотком и медленно двигаться вдоль стены и слушать. Стена будет звучать глухо в большинстве мест и внезапно издаст «твердый» звук, когда вы ударите по балке.
Во-первых, убедитесь, что в стене нет других механических устройств или водяных установок.
Вопрос в том, что параллельное подключение можно сделать несколькими разными способами. Соединять розетки можно, заталкивая их в коробки, включая скрутку, пайку и зажим, а можно подключать на клеммы, не воздействуя на коробку.
Последний метод называется loopback
Проверьте сантехнику душевых поддонов или унитазов на противоположной стороне стены. Обратите внимание на ход линий вашего кондиционера. Если у вас есть решетка выше или ниже точки в стене, где вы хотите установить розетку, это несовместимо с обратными каналами в той же стене. Используйте гвоздь, чтобы сделать отверстие в стене, и используйте изогнутую проволочную вешалку или что-то подобное, чтобы почувствовать сопротивление внутри стены. Осмотрите внутреннюю часть стены с помощью гвоздя с проволочной подвеской. . Узнайте, где вы можете получить ток.
Вам было проще определиться какое соединение розеток выбрать — параллельное, или все-таки последовательное, предлагаем подробное сравнение этих двух способов.

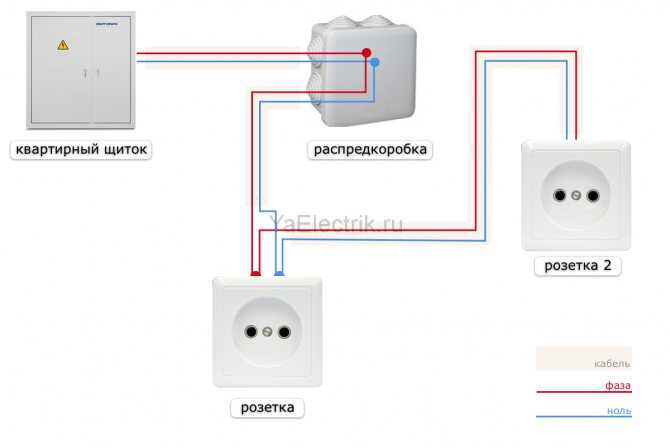

Что касается петли соединения, то этот способ поможет сэкономить на материале. Таким образом, вам придется выполнять меньше работы и тратить меньше ресурсов.
Установить новую розетку можно двумя способами. Вы можете проложить электрический провод от блока предохранителей в новом месте или отключить питание от другой розетки в той же комнате. В зависимости от того, где вы устанавливаете новую розетку, будь то в жилом помещении, в подвале или на открытом воздухе, доступ к электричеству может быть разным. Найдите ближайший к вам вариант подключения и не мешайте работе.
Вам также необходимо вырезать новое отверстие примерно на той же высоте, где вы хотите прикрепить новый разъем. Для оштукатуренных стен, вероятно, потребуется просверлить отверстия в углах и вырезать отверстие пилой. Вы также можете вырезать еще одно отверстие посередине двух отверстий, если они находятся очень далеко друг от друга. Как правило, вам нужно отверстие для доступа к метру провода, чтобы вам было легче прокладывать кабели через стену.
- Отверстие может быть немного меньше.
- Диаметра 6,5 см достаточно для установки новой розетки.
- Используйте крепкий нож для порезов.
- Сделайте несколько небольших надрезов в стене, пока не отрежете кусок.
Поместите соответствующие кабели между двумя точками.
Но в этом случае есть риск, т.к. на сегодняшний день не допускается разрыв РЕ-проводника. Это прописано в общепринятых стандартах.
Эти правила можно обойти, только если вы занимаетесь заменой электропроводки в собственной квартире или доме. Вам не нужно сдавать эти объекты в эксплуатацию, а, значит, и проверять их никто не будет. Какой способ выбрать зависит только от вас, но мы не рекомендуем лишний раз рисковать своей безопасностью и безопасностью своих близких.
Длина кабеля от 30 см до 45 см с обоих концов. Сначала подключите новый разъем, а затем подключите кабели к существующей цепи.
- В этой цепи можно использовать кабель, соответствующий выходной мощности.
- Он должен быть того же размера, что и кабели, которые вы подключаете.
- При покупке нового кабеля возьмите с собой образцы существующих кабелей.
Установите разъем в конце новой линии. После того, как вы проложите кабель между двумя точками, вы можете соединить их и изолировать кабель.
Купите электрическую розетку и подключите к ней кабели. Внутри кабеля три жилы. Они обычно черного, белого и зеленого цвета без изоляции. В гнезде есть два латунных винта, два серебряных винта и зеленый винт. Обычно рекомендуется изолировать кабели и соединения изолентой, чтобы они не могли касаться друг друга. Все винты и кабели должны быть изолированы.
Можно сделать подключение шлейфом и при этом избежать нарушений безопасности. Для этого нужно просто оставить неразборными провода токоведущего типа, а именно фазный и нулевой провода. Это позволит снизить нагрузку на основные клеммы первой розетки.
Если вы правильно проведете вышеописанную процедуру, то это сохранит РЕ-проводник целым, и вы не нарушите таким образом общепринятые правила безопасности.
А так же можно посмотреть видео подключение розетки и выключателя
1. Работа с монтажными коробками для розеток
При установка и подключение розеток концы проводов, введенные в распределительные или монтажные коробки, после укладки откусываются с минимальным запасом 120…150 мм , что по идее должно обеспечить удобное переподключение и замену розетки/выключателя или подключение к терминалу. На самом деле длина провода, оставляемого в коробе, зависит от многих факторов, поэтому при монтаже проводов оставляйте концы провода в коробках длиной не менее 200 мм. Всегда проще отрезать лишнее, чем наращивать или переделывать все заново.
Следует учитывать, что одножильные медные провода достаточно жесткие, и чем толще провод, тем он тверже. Поэтому для укладки достаточно жесткого провода сечением 2,5 мм2 в короб под розеточный механизм удобно сформировать из него что-то вроде петли, а именно конец провода с четким изгибом посередине. Остается в коробке конец проволоки длиной около двух диаметров коробки, который складывается пополам так, чтобы изгиб оказался внутри коробки.
Откусив на нужную длину, конец проволоки немного вытягивают, стараясь не сильно расправлять изгиб, зачищают и вставляют в механизм. Затем механизм вставляется в коробку, при этом проволока довольно легко сгибается по уже образовавшемуся изгибу, играющему роль шарнира.
В более сложных случаях коммутации проводов в коробке оставляют запас около 150…200 мм каждого провода. Затем, сгибая, но не перекусывая провод, имитируйте его укладку в коробку с оборудованием, которое там будет. Смоделируйте два случая: состояние подключения оборудования (т.е. оборудования нет в коробке) и состояние полной сборки (т.е. оборудование установлено в коробке). Отметьте фломастером на проводах места, где их нужно согнуть или перекусить. Затем прикусите, расчешите концы и установите оборудование.
Обратите внимание на некоторые особенности.
Провод всегда нужно стараться проходить под механизмом розетки, выключателя или под клеммником, всегда есть запас (места под механизмом обычно довольно много, если его мало — используйте более глубокую коробку).
Сначала к механизму крепятся провода, а затем механизм аккуратно устанавливается в коробку.
Провода и кабели вводят в короб так, чтобы срезанный участок разделительного основания или второго и третьего слоев изоляции не доходил до места ввода в короб не менее чем на 10…15 мм.
Жилы проводов соединяются в коробки любым из способов, описанных в этой книге, а оголенные участки изолируются изоляционной лентой или термоусадочной трубкой.
Изолированные концы жил стараются уложить в коробки так, чтобы они не соприкасались друг с другом.
Концы кабелей и проводов при вводе в коробку закрепляются пластмассовой скобой на стене на расстоянии не более 50 мм от коробки. Обычно проволока фиксируется через каждые полметра небольшим количеством алебастра. Нужно понимать, что этот способ используется только для фиксации проволоки перед оштукатуриванием наказания. Возле коробки провод должен быть не только закреплен, но и надежно закреплен любым видом проводки, так как конец, выходящий из коробки, будет подвергаться серьезному механическому воздействию при подключении механизма, чего может не выдержать алебастровый зажим.
С этой задачей отлично справляется стандартная пластиковая клипса.
Провод нужно стараться ввести в коробку с зазором расположения входных клемм розетки или выключателя. Учтите, что если розеточный механизм можно установить двумя способами – выводами вверх и выводами вниз, что не влияет на внешний вид розетки, то механизм выключателя устанавливается только одним способом. Если окажется, что ввод расположен с неудобной для подключения к механизму стороны, оставьте более длинный конец провода в коробке, чтобы образовались проволочные петли, обеспечивающие удобное соединение.
Иногда бывает так, что каркас монтажного изделия после установки неплотно прилегает к стене. Обычно это вызвано тем, что монтажная коробка не до конца встала на свое предназначенное место. Если коробка пластиковая — ее надо разрезать, если металлическая — согнуть молотком.
Для пустотелых (гипсокартонных) стен выпускаются коробки со специальными креплениями, хотя есть и универсальные коробки, подходящие для всех типов стен.
2. Подсоединение защитного провода к розеткам, соединенным кабелем
Розеточные соединения
ПУЭ: «В групповых сетях соединение защитных контактов розеток и/или защитных (заземляющих) контактов осветительных приборов I класса защиты должно осуществляться с использованием ответвлений. Закольцованное соединение не допускается.
Данное требование обусловлено тем, что при повреждении розетки или светильника возможно нарушение защитной цепи для других электропотребителей данной группы сети. Обрыв защитной жилы нулем при соединении кабелем не допускается. Если на механизме розетки используется винтовое соединение для присоединения защитного нулевого проводника, то, казалось бы, можно произвести монтаж, не разрывая его, а лишь сняв часть изоляции с провода в месте соединения, сделав круглогубцами петлю и поместив эту петлю под винт.
Увы, это запрещено, так как это не ответвление. Хорошим вариантом подключения защитного нулевого провода (PE) к розеткам, соединенным шлейфом, является выполнение этого на защитном нулевом проводе PE, проходящем через монтажную коробку ответвления, с помощью специальных соединителей типа Werit, Scotchlok или Wago и уже проводники этих ответвлений вставляются в отводные механизмы.
Хотя мне кажется, что считать неразборным проводником, вставленным в обоймы типа Werit или Wago, большое зло. Честную ветку от неразъемного проводника можно получить только с помощью соединителей со встроенными контактами типа Scotchlok™.
В этом случае получается, что проводник РЕ подключается к розеткам с помощью ответвлений, а фаза и рабочий ноль идут последовательно, то есть петля. На рисунке для простоты не показаны обрывы проводников N и L.
Обжатие соединителя можно разместить в монтажной коробке под выпускным механизмом, где необходимо предусмотреть для этого свободное место. То есть при выборе розеток и монтажных коробок необходимо учитывать, что глубина коробки должна быть больше высоты механизма как минимум на толщину компрессии.
3. Установка и подключение розеток
Механизм выключателя или розетки крепится к коробке либо двумя винтами, либо с помощью распорных ножек. Для последнего варианта крепления на внутренней стенке коробки делается специальный паз.
Следует отметить, что механизм крепления в пластиковых коробках с помощью распорных ножек не так надежен, как саморезы, и требует навыков при установке подрозетников . Как правило, для крепления механизмов с помощью распорок используются круглые коробки диаметром 68 мм. Сначала из проставок выкручиваются шурупы, чтобы механизм выключателя или розетки можно было вставить в коробку. При закручивании шурупов язычки раздвигаются и фиксируют выключатель или розетку в коробке. Винты заворачиваются поочередно, без перекоса и с таким усилием, чтобы не расколоть хрупкую пластиковую основу механизма.
Основное преимущество установки с помощью распорных ножек заключается в том, что снижаются требования к точности установки коробки в стене и особенно к азимутальной ориентации коробки. Но есть у этой медали и обратная сторона: очень легко установить механизм с азимутальным смещением, что очень некрасиво и совершенно недопустимо.
В старых домах есть еще советские розетки и выключатели, закрепленные с помощью распорных ножек в стальных коробках с гладкими внутренними стенками.
