Как правильно подключить распред коробку: Cоединение проводов в распределительной коробке: фото, видео

Для существенной экономии материалов и финансов используют распределительные коробки, или как их еще называют распаячные коробки или распредкоробки. Выглядят они как на фото выше.

Как мы уже отметили в статье “Замена электрической проводки в квартире своими руками.”, проводить отдельный кабель для каждой розетки от щита очень дорого и не логично.

Для более полного понимания, разберём одну из жилых комнат, например зал.

В зале, обычно, установлен телевизор, музыкальный центр и другая бытовая техника. Как правило, общее потребление всех устройств составляет менее 1000 ватт или 1 киловатта.

Как мы помним из курса «Сам Себе Электрик» и статьи «Электрическая проводка в квартире своими руками», кабель 3х2.5 мм, используемый для электрических розеток, способен провести через себя 3.68 киловатт с учётом запаса 20%.

То есть нам будет достаточно всего 1 линии на весь зал, чтобы обеспечить нормальную работу всей бытовой техники.

Но как подключить электрические розетки, если они требуются на разных стенах?

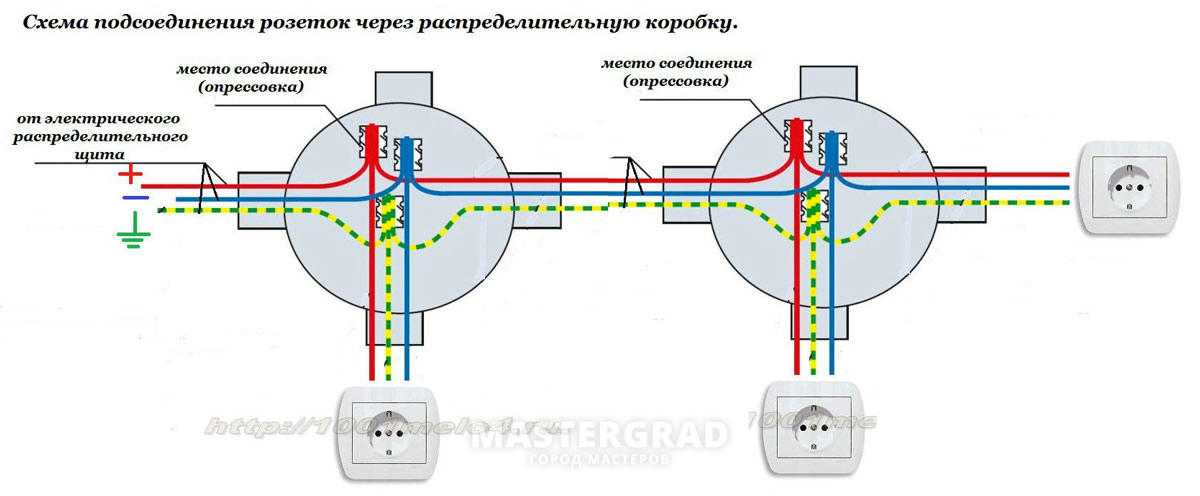

Схема на самом деле очень проста. От электрического щита мы проводим в зал один кабель 3х2.5 мм и устанавливаем распределительную коробку, в которую заводим этот кабель.

Для максимальной экономии кабеля, распределительную коробку следует устанавливать на равном удалении от всех розеток или ближе к стене, где находится наибольшее количество розеток.

Учитывайте, что в дальнейшем может понадобиться доступ к распределительной коробке для проведения ремонтных работ, поэтому предусмотрите свободный доступ к ней!

Затем от каждой из розеток (или шлейфа розеток) необходимо провести кабель до распределительной коробки. Как проводить линии мы рассмотрели в курсе «Сам себе электрик» и статье «Электрическая проводка в квартире своими руками»

После того, как все кабели заведены в распределительную коробку, их необходимо зачистить и соединить между собой.

Фазный проводник – с фазными, нулевой проводник – с нулевыми, заземление (на самом деле называется “защитный проводник”) – с заземлением.

2. Способы и схемы правильного соединения электрических проводов между собой в распределительной коробке

Благодаря “иностранным рабочим”, различных способов и схем соединения проводов существует великое множество. Но правильных из них не так уж много, все остальные – прямой путь к пожару и поражению электрическим током.

Несмотря на «иностранные технологии», в ПУЭ четко указано что использование скрутки запрещено!

Правила устройства электроустановок (ПУЭ) — группа общесоюзных нормативных документов Минэнерго СССР, нормативных документов Минэнерго России и документов иных стран.

Действительно, после скрутки жил, электричество работает как надо. Но явление это временное, так как медные жилы, при контакте с воздухом, в скором времени окислятся, и контакт между жилами пропадёт. Но все это произойдёт не сразу, а через 3-5-10 лет и приведёт к искрению, а затем к пожару. И все это произойдет, как всегда, в самый неподходящий момент.

Существуют специальные устройства защиты от искрения. При искрении они отключаются, обесточив помещение.

Автоматические выключатели, УЗО и диф. автоматы не реагируют на искрение, так как предназначены для других целей.

Это и другие защитные устройства мы подробно рассматриваем в курсе «Сам себе Электрик»

Рассмотрим вопрос, который возник у многих в голове – как это скрутки работали раньше, а сейчас вдруг запрещены и стали такими опасными?

Во- первых, мощность всех приборов раньше была гораздо ниже, чем сейчас.

Во-вторых, скрутки были свежими, то есть контакт был максимальный. Обратите внимание на то, сколько сегодня пожаров из-за старой проводки.

В третьих, проводку делали алюминиевую, а это совсем другой материал и у него происходят другие химические процессы, в отличии от меди.

Ещё один важный момент – нельзя напрямую соединять медь и алюминий, так как они между собой несовместимы.
Если имеется необходимость их соединить, то используют специальные клеммы Wago (со смазкой для алюминия, как правило, черно-серые клеммы) или болтовое соединение.

Теперь рассмотрим правильные варианты соединения. Они описаны в ПУЭ п.2.1.21-2.1.48, а именно:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

То есть, правильными соединениями являются сварка, пайка и зажимы (клеммы wago, гильзы, болтовые соединения и другие)

Давайте рассмотрим каждый вид соединения подробнее.

3. Как правильно сваривать провода в распределительной коробке.

Самым крепким и безопасным является метод сварки проводов. При таком способе соединения, контакт является крепким, таким же, как будто жилу не разрывали..

В ПУЭ этот способ считается самым надежным.

Рассмотрим пошаговый план сварки проводов в распределительной коробке в квартире своими руками:

3.1. Как правильно очистить провода от изоляции (снять изоляцию) для сварки в распределительной коробке?

3.2. Скрутка проводов для сварки в распределительной коробке

После того, как провода зачищены, их нужно скрутить. Скрутка должна быть качественной. Один- два витка не допускаются!

Конец скрутки должен быть ровным, поэтому после скрутки, кусачками откусывают 5-6 миллиметров, чтобы получить ровный срез для сварки

После скрутки внимательно осмотрите провода, так как возможны изломы и повреждения кабеля. Если какая-то жила сломалась, рекомендуем отрезать ее и зачистить новый кусок провода.

3.3. Как правильно сварить провода в распределительной коробке? Сварка проводов.

Обычно, для “минусового” контакта сварочного аппарата, использую старые плоскогубцы. К ним подключают «минусовой» провод от сварочного аппарата. Ручки таких плоскогубцев должны быть очень качественно заизолированы. Для этих целей подойдет несколько слоев изоленты.

Для “плюсового” контакта используется любой зажим, которым можно зажать электрод.

Плоскогубцами с “минусовым” проводом держат скрутку, а электродом сваривают «конец» скрутки, чтобы получилась «капля».

Внимание, сварка следующих скруток производится после остывания предыдущих!

Плюсы сварки проводов своими руками в домашних условиях:

• Быстро

• Надежно

Минусы сварки проводов своими руками в домашних условиях:

• Тяжело для новичков

• Можно перегреть проводники и значительно повредить изоляцию

• Можно «недогреть» проводники и получить плохой контакт

• Необходимо наличие сварочного аппарата.

4. Как правильно спаять провода в распределительной коробке

Следующим методом по прочности и долговечности, после сварки, является пайка проводов. Этот способ довольно эффективный и в ежедневном применении зарекомендовал себя очень хорошо.

При пайке припой проникает между проводниками и в поверхность медного провода и становится с ним одним целым, что обеспечивает отличный контакт.

Как и в случае со сваркой проводов, для пайки нам понадобится специальное устройство – паяльник со специальной «ванной» для того, чтобы качественно пропаять всю скрутку.

Обратите внимание, что заземляющий (защитный) проводник по правилам ПУЭ паять нельзя. В случае пробоя не «землю», из-за большого тока, такое соединение просто напросто расплавится..

4.1. Как правильно очистить провода от изоляции (снять изоляцию) для спайки в распределительной коробке?

Процесс подготовки к пайке, а именно зачистка проводов, практически не отличается от подготовки к сварке.

Исключение составляет длина зачищаемого проводника (провода). Если при сварке мы зачищали 6-8 см от свариваемого места, то для пайки достаточно 2-3 см.

Провода при пайке греются гораздо меньше, чем при сварке.

4.2. Скрутка проводов для пайки в распределительной коробке

Скрутка проводов для пайки происходит точно также как и для скрутки проводов при сварке.

Обратите внимание, что после скрутки необходимо внимательно осмотреть ее на наличии отрыва проводов (проводников ).

4.3. Как правильно спаять провода в распределительной коробке? Пайка проводов.

Как уже упоминалось, для пайки проводников (проводов) необходим специальный инструмент – паяльник со специальной «ванной», в которую помещается скрутка, которую нужно пропаять.

Существует масса вариантов самодельного изготовления такой «ванны» в домашних условиях своими руками.

Для этого понадобится металлический сосуд, температура плавления которого выше плавления припоя (260-280 градусов). В этом сосуде необходимо расплавить олово и затем опустить в него облуженую скрутку на 1-4 секунды. Затем нужно остудить спайку. На этом процесс пайки завершен.

Рассмотрим пошаговый план как правильно паять провода в распределительной коробке в квартире своими руками:

1. Первым делом, как уже упоминалось выше, необходимо зачистить провода от изоляции на 2-3 см.
2. После зачистки необходимо сделать качественную скрутку проводников
3. Скрутку необходимо облудить – нагреть и опустить в канифоль на 1-2 секунды. Это защищает медные проводники от коррозии и подготавливает проводники к припою.

Лужение является обязательным для медных проводников, так как медь быстро окисляется при контакте с воздухом. Это приводит к повреждению соединения проводников и приводит к перегреву, а затем и возгоранию электропроводки.

4. В подготовленной “ванночке” необходимо “растопить” припой до жидкого состояния.
5. Опустить в “ванночку” с растопленым припоем скрутку полностью на 3-4 секунды.
6. Вынуть нашу скрутку и дать ей остыть.

Плюсы пайки проводов (проводников) своими руками:

• Крепкое и надежное соединение

• Не требуются навыки как, например, при сварке

Минусы пайки проводов (проводников) своими руками:

• Необходимо найти или изготовить инструмент для пайки

• Нельзя использовать для соединения заземляющего (защитного) проводника

• Неудобно паять на высоте

5. Зажимы (клеммы и гильзы) для соединения проводов в распределительной коробке

Теперь рассмотрим зажимы. Они значительно хуже сварки и пайки, но для бытового использования вполне подходят. К зажимам относят клеммы wago, гильзы и другие подобные приспособления.

Если с гильзами более менее все понятно, то с клеммами Wago очень много вопросов. В интернете мнения разделились примерно поровну – одна половина одобряет их использование, другая – запрещает.

Не стоит забывать про характеристики клеммников Wago:

• Сечение соединяемых проводников – 0,08 – 95 мм2;
• Напряжение – 100 – 1000 В;
• Пропускной ток – 6 – 323 А.
• Рабочая температура – от -35 до 200 градусов
• Существует множество линеек под разные задачи, в том числе и для соединения медных и алюминиевых проводников

Из характеристик видно, что для бытового использования, клемм wago вполне хватает. Конечно, если поставить данные клеммы на мощные приборы – типа сварочных устройств, то они, скорее всего, расплавятся.

При покупке клемм, обратите внимание на характеристики именно купленной модели!

Рассмотрим соединение проводников (проводов) клеммами Wago.

5.

Для соединения проводников в клемме wago, необходимо зачистить кабель на 1 см. Этого достаточно для заведения его и зажима в клемме.

5.2. Соединение проводов в клемме Wago

В данном этапе нет ничего сложного.

В случае использования многоразовых клемм, необходимо вставить провод в один из контактов клеммы до конца и закрыть рычажок.

Внимание! В обоих случая следите за тем, чтобы под зажим не попала изоляция.
Зажим должен зажимать только медную или алюминиевую жилу!

При соединении проводников (проводов) с помощью клемм wago не нужно дополнительной изоляции.

При использовании гильз изоляция обязательна! Для этих целей отлично подойдут изолента или термоусадочные кембрики.

Плюсы использования клемм и гильз в распределительных коробках в квартире:

• Прочное соединение

• Простота использования

Минусы использования клемм и гильз в распределительных коробках в квартире:

• Высокая стоимость клемм wago

• Невозможность использования в мощных линиях.

• Рабочий диапазон до -35 градусов

6. Изоляция проводов в распределительной коробке в квартире своими руками

После того, как соединения проводников выполнены, и скрутки проводов остыли, необходимо их изолировать, чтобы не было случайного контакта. Для этого используют изоленту или термоусадочные кембрики. Оба эти варианта приемлемы и не займут много времени.

Не забывайте, что медные и алюминиевые проводники соединять напрямую запрещено.

Необходимо для этих целей использовать клеммы Wago (для соединения медных и алюминиевых проводников), специальные гильзы для соединения медных и алюминиевых проводников или болтовое соединение

7. Выводы о соединении проводов в распределительной коробке в квартире своими руками

Мы разобрались, что самыми надежными способами соединения проводов в распределительной коробке в квартире являются сварка и пайка. Контакт при таких способах соединения проводов становится крепким и долговечным.

Но для сварки и пайки проводов, необходимы сварочный аппарат или паяльник со специальной «ванной». Такие инструменты имеются далеко не у всех, да и покупать их для проведения единоразовых работ – дорого и не совсем логично. Проще взять такие инструменты в аренду. Но и тут не все так просто – если у вас нет навыков, то необходимо будет вызывать специалиста для проведения этих работ. Или потренироваться перед выполнением работ.

Куда проще дела обстоят с зажимами, такими как клеммы Wago и гильзы. Справиться с ними может и новичок!

Это тоже неплохой вариант соединения, но значительно хуже чем сварка или пайка.

Не забывайте, что до распределительной коробки должен быть доступ для осуществления ремонта и замены/добавления линий. Именно поэтому в последнее время часто используются глубокие подрозетники в качестве распределительно проводки.

Более подробно темы соединения проводов в респределительных коробках, в том числе и практические руководства, а также множество других тем об электрике мы подробно рассматриваем в курсе «Сам себе Электрик»

Рекомендуем пройти указанный курс чтобы иметь полное понимание о бытовой электрике!
