Как правильно нарисовать план комнаты: Как нарисовать план комнаты самостоятельно?

Как правильно нарисовать план комнаты: Как нарисовать план комнаты самостоятельно?

Содержание

Как нарисовать план дома в программе на компьютере или в режиме онлайн

Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

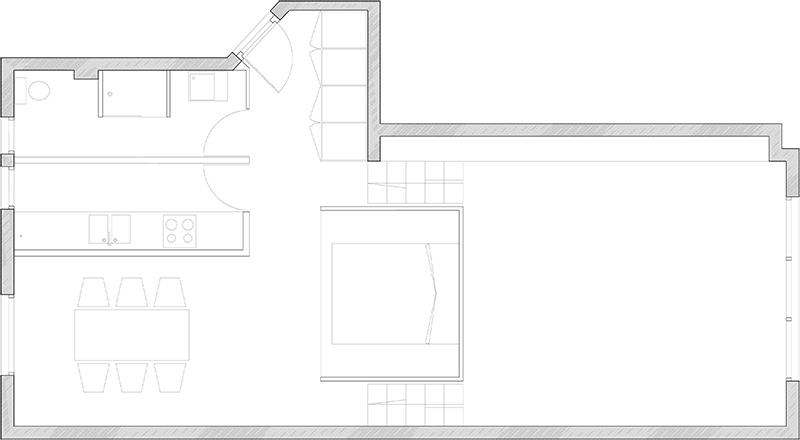

Так выглядит планировка и интерьер дома

Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

Вернуться к оглавлению

Содержание материала

  • 1 Правила проектирования
  • 2 Несколько популярных программ для проектирования
    • 2.1 Google SketchUp
    • 2.2 FloorPlan3D
    • 2.3 ArCon
    • 2.4 AutodeskAutoCad
  • 3 Как самостоятельно нарисовать план дома

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

  1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
  2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

    Пример чертежа фасада дома и планировки

    Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

  3. Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.
  4. Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.
  5. Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.

    Пример экспликационного номера помещений

На плане дома показываются:

  • Лестничные проемы;
  • Система вентиляции;
  • Дверные номера;
  • Высота пола;
  • Номера окон.

На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

  • Перегородок;
  • Оконных проемов;
  • Дверных ниш.

План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

  • Первый — экспликационный номер;
  • Второй — название помещения;
  • Третий — площадь здания.

Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

Вернуться к оглавлению

Несколько популярных программ для проектирования

Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.

Google SketchUp

Эта программа позволит с легкостью спланировать любой дом по заданным параметрам. Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.

Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.

Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.

Процесс создания проекта и планировки коттеджа в программе Google SketchUp

Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.

FloorPlan3D

При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.

Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.

С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:

  • краски;
  • обоев;
  • шпаклевки.

Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения.

Этой программой может с успехом пользоваться простой любитель и профессионал со стажем. Дело в том, что ее отличает очень доступный и легкий интерфейс. Главными достоинствами этой программы считаются:

  • Возможность проектирования домов любой этажности;
  • Все вычисления нужных площадей происходят в автоматическом режиме;
  • Абсолютная точность;
  • Большой ассортимент строительных материалов, разнообразие текстуры;
  • Проектирование ландшафтного дизайна;
  • Добавление декоративных деталей;
  • Современный дизайн комнат;
  • Типовые библиотеки;
  • Интерактивные советы.

ArCon

При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:

  • Нарисовать план дома;
  • Показать его внутреннее строение;
  • Определить дизайн интерьера;
  • Создать ландшафтный дизайн и планировку участка.

Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.

AutodeskAutoCad

Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.

Пример планировки дома выполненного в AutodeskAutoCad

Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.

Вернуться к оглавлению

Как самостоятельно нарисовать план дома

Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:

  • Санузла;
  • Всех комнат;
  • Кухни;
  • Перегородок.

Пример плана коттеджа нарисованного самостоятельно

Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:

  • Определить все необходимые размеры;
  • Показать середину осей капитальных стен;
  • Нарисовать перегородки внутри комнаты;
  • Наметить месторасположения окон, а также дверных проемов;
  • Обозначить местонахождение функционального оборудования:
    • Ванной 4 метра;
    • Туалета;
    • Газовой плиты;
    • Водопровода;
    • Вентиляции;
    • Лестничных клеток.

Каждому объекту присваивается номер. Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

Когда рисуется план, на нем нужно в обязательном порядке показать:

  • Несущие стены;
  • Другие, не столь важные, стены отмечаются пунктирной линией;
  • Двери;
  • Оконные проемы;
  • Подвод воды;
  • Систему канализации;
  • Вентиляцию;
  • Дымоходы.

Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.

Нарисовать план схему помещения. Как вычертить план комнаты в ArchiCAD

Началу любого строительства предшествует осуществление целого комплекса всевозможных расчётов: создание плана дома, всех необходимых чертежей, инструкций и пояснений к ним, составление сметы. Что же представляет собой ? Попробуем разобраться.

Пример планировки дома созданной самостоятельно

– довольно сложный процесс. В нём должны учитываться все нюансы, дабы избежать погрешностей на этапе строительства. Составить план могут профессиональные архитекторы. Хотя нет ничего сложного в том, чтобы начертить план дома самостоятельно.

Человек, который никогда не принимал участие в процессе строительства дома, при виде стопки бумажек с замысловатыми чертежами, скорее всего, растеряется. Ведь он ничего не смыслит в этом! Безусловно, новичку не просто разобраться в проектной документации. Но, согласитесь, начиная строительство собственного дома или коттеджа, не лишним будет иметь хотя бы общее представление о том, какая информация скрывается в толстой папке проектировщика.

В рабочей документации должен быть представлен , а также комплект чертежей, которые помогут при строительстве здания. Данный эскиз и согласовывается с будущим хозяином дома.

После согласования с заказчиком специалист начинает работу над основной частью. План дома, разработанный в соответствии со всеми нормами и правилами, содержит три основных раздела: архитектурный, конструкторский и инженерный.

В первом разделе отображается проект фасадов, кровли, расположения оконных и дверных проёмов, помещений, их площадь. Конструкторский раздел содержит информацию о фундаменте для данного здания, креплениях балок, перекрытий, наличии лестниц, крыльца и т.п. Все расчёты относительно возможных нагрузок на элементы конструкции также включены в эту часть.


Так выглядит план дома с фасадом

Кроме того план дома должен содержать инженерный раздел, в котором приведены данные о расположении вентиляционной, отопительной, электрической, канализационной систем, а также системы водоснабжения.

Что такое планировка дома

Основой любого проекта является составление плана дома, который изображен на документах. Их впоследствии нужно зарегистрировать в соответствующих инстанциях.

Важно. Сделать это нужно ещё до начала строительства. Это поможет избежать разнообразных штрафных санкций из-за незаконности постройки.

В нём отображена полностью вся :

  • расположение основных конструкций дома;
  • разнообразные перегородки;
  • размещение комнат и их количество;
  • окна и двери.

Кроме этого указано:


Планировка строения может быть разной. Всё зависит от его формы и размеров.

Варианты составления планировки дома

Во-первых, начертить поэтажный план загородного дома можно самому. Для этого не нужно обладать особыми познаниями в области проектирования.

Самое главное определить размеры будущего строения, количество помещений в нём (планировку) и их функциональность.

Во-вторых, можно заказать его у архитекторов, которые занимаются разработкой индивидуального проекта любого строения. Стоимость их услуг довольно высокая. У них в каталоге есть уже готовые планы домов, которые они могут предоставить своим клиентам для дальнейшей разработки проекта.

Самостоятельное составление

На сегодняшний день есть специальная программа, которая используются для того, чтобы составить план дома совершенно бесплатно.


Программа для планировки квартиры

Устанавливать её на компьютере не нужно. Вся работа выполняется онлайн.

Есть определённые поля:

  • ширина строения;
  • длина строения;
  • общая высота;
  • высота стен и кровли;
  • форма дома;
  • количество этажей;
  • количество окон и дверных проёмов;
  • наличие гаража;
  • балкона.

Это основные параметры, которые должны быть проставлены, чтобы разработать план загородного дома.
После всего этого можно на компьютере визуально оценить внешний вид коробки будущего строения вместе с кровлей. На этом этапе делается корректировка формы и размеров.

Обращение к профессионалам

Этот способ эффективен в том случае, если нет желания и возможностей нарисовать план загородного дома своими руками.

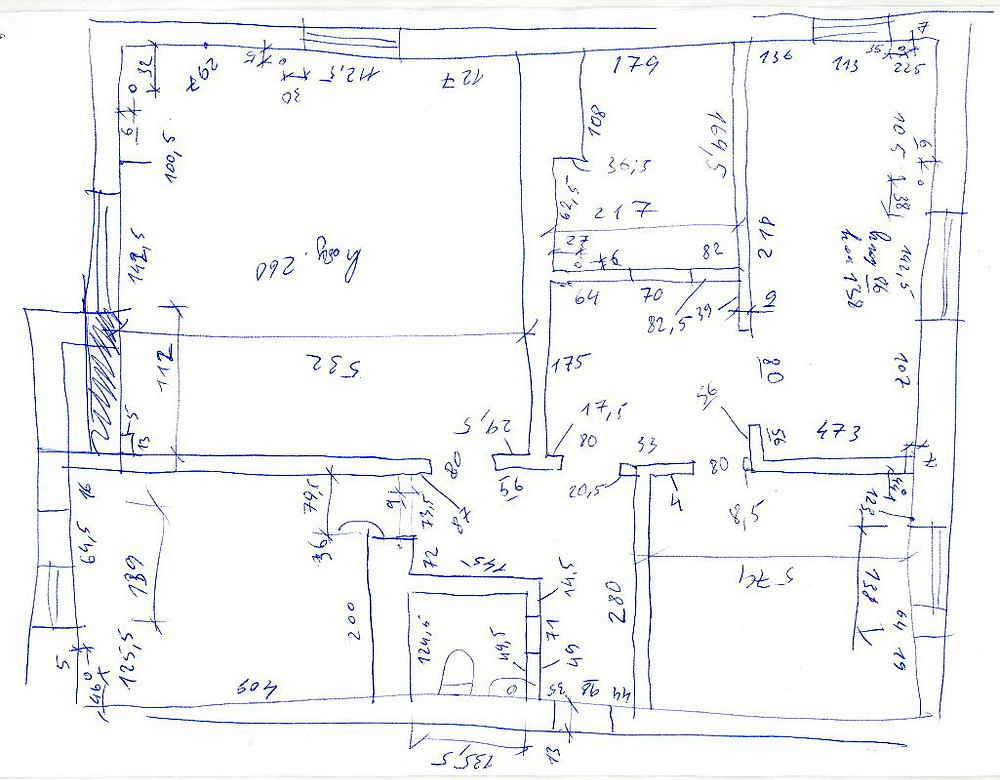

Подробный чертёж дома, выполненный от руки

Архитекторы, основываясь на пожелания клиента, выяснят какими оптимальными размерами должно обладать строение, смогут правильно сделать планировку и даже рассчитать необходимое количество материалов для строительства дома.

Затем готовые планы домов утверждаются в соответствующих инстанциях, и можно приступать к постройке.

Чтобы правильно нарисовать план строения, нужно придерживать нескольких советов и учитывать:


Необходимо начертить поэтажный план строения. Это поможет определить полезную площадь, которая разделяется на жилую и хозяйственную.

Загородный дом должен обладать оптимальной этажностью. Эти параметры основываются на размере свободной площади участка. Количество этажей может быть:

Важно учитывать, что второй и третий этаж дома может быть в качестве мансардной крыши.

Планировка такого помещения немного отличается от стандартной, по причине непрямолинейной кровельной конструкции.

Также должны быть учтены и строительные материалы, которые будут непосредственно оказывать влияние на планировку. Из них возводятся несущие стены и межкомнатные перегородки.

Виды планировки частных домов

Современные архитекторы стараются разрабатывать планы домов, основываясь на финансовых возможностях и пожеланиях клиента. По этой причине есть два способа проектирования. Первый характеризуется составлением чертежа общего объема строения, который потом наполняется всеми необходимыми правильно расположенными помещения. Здесь учитываются стороны света, чтобы в комнатах в летнее и зимнее время было комфортно находиться. Второй – поэтажный.

В нём нужно нарисовать проект:

Они значительно отличаются. Планирование цоколя должно учитывать будущий размер и массу строения. Типовой проект характеризуется расположением жилой площади и количеством несущих стен, а также межкомнатных перегородок. Если частный дом имеет мансарду, то потребности в планировке несущих конструкций в ней нет. Она полностью основывается на каркасе.

Стоит отметить, что полезная площадь на такой жилой крыше будет гораздо меньше по своим размерам, значительно сократится высота потолка комнаты.

Создание индивидуального проекта занимает немало времени. Специалисты должны учесть все нюансы, связанные с технологическим процессом строительства дома, используемыми материалами, местностью, почвой и временем года, когда планируется возводить дом. Если вы решили воспользоваться готовым проектом, то имейте в виду, что предварительно он должен будет пройти адаптацию.

Это значит, что проектировщик, изучив все ваши требования к строению, а также возможности конкретного участка, должен будет внести соответствующие корректировки в выбранный вами план дома.

Приобретать готовые чертежи или заказывать индивидуальный проект – решать вам. Главное, чтобы их разработкой или адаптацией занимался профессионал.

Как нарисовать схемы в Word 2003? Для того, что бы рисовать схемы в Word, вам понадобиться только ваша фантазия, желание, и сама программа – текстовый редактор, который входит в пакет офисных программ от Microsoft. Попробовав один раз, вы уже сможете создавать любые схемы и небольшие топографические схемы. В дальнейшем я научу вас делать и это. Вы увидите, что в хороших руках из текстового редактора и цветного принтера можно сделать целую мини-типографию.

Как нарисовать схемы в Word

Прежде чем создавать схемы в Word неплохо было бы научиться , создавать красивые , и пользоваться .

Откройте новый документ: – Пуск – Программы – Microsoft Office – Microsoft Office Word . Внизу на панели – Рисование – выбираем иконку – Прямоугольник .

Если у вас нет этой панели, то зайдите в меню – Вид – Панели инструментов – и выберите – Рисование .

После того, как вы кликнули мышкой по иконке – Прямоугольник – у вас появится такая рамочка.

Кликните в любом месте вновь созданного поля. Поле примет вот такой вид.

Этот квадратик в центре можете вырезать (щелкните на нем правой кнопкой мыши и в выпадающем меню выберите – Вырезать -). Выделите прямоугольник, в котором мы будем рисовать. На панели – Рисование – откройте – Автофигуры – Основные фигуры – Куб – и кликнете мышкой на поле выделенного прямоугольника.

У вас должна получиться, вот такая картинка.

Вы можете перемещать и изменять размер этого куба. Для этого кликните по этому кубику, чтобы выделить его. Если при наведении мышкой на этот кубик курсор принимает вид крестика со стрелочками на концах, значит, этот предмет можно переместить. Если же курсор принимает вид двунаправленной стрелки (на узелках, которые обозначены маленькими кружочками), значит можно изменить размер объекта. Сделайте из куба прямоугольную фигуру.

Кликните по новой фигуре правой кнопкой мыши и в выпадающем меню выберите пункт – Копировать .

Потом кликните правой кнопкой мыши на свободном поле рядом с фигурой и выберите – Вставить . Проделайте этот трюк дважды.

Уже готовые необходимые вам фигуры можно выбрать из панели – Рисование – Автофигуры – Другие автофигуры .

Должно получиться вот так.

Теперь перетащите эти фигуры как у меня.

Следующую фигуру попробуйте сделать сами (опять же методом копирования).

Сюда же можно вставлять и небольшие рисунки извне, например иконки. Просто берёте нужную вам иконку и копируете или перетаскиваете её на место. Вот что у нас получилось.

Теперь подпишем наши рисунки. Для этого выделите рамку с рисунками (кликните на свободном от рисунков месте, чтобы появилась рамочка) и выберите на панели Рисование иконку Надпись .

Теперь кликните мышкой на свободном поле рамочки. Должно получиться вот так.

У нас появилась новая маленькая рамочка с курсором. В ней мы и будем писать. Размер этой рамочки также можно изменять.

Создайте методом копирования такие же надписи как у меня и переместите их по местам.

Теперь нарисуем соединительные линии. Для этого в Автофигурах (на панели – Рисование -) выбираем – Соединительные линии . Не забывайте перед выбором выделять главную рамку. Можно её назвать «Холст ». Ведь мы рисуем на ней как на холсте. Я в качестве соединительной линии выбрала – Уступ со стрелкой .

Вот тут вам придётся набраться терпения и потренироваться. Наводите курсор в виде крестика на то место откуда собираетесь вести линию и щелкаете не отпуская левой кнопки мыши, тянете линию до того места куда вам нужно и только тогда отпускаете кнопку мыши.

Если не получилось, то отмените ваше действие и опять выберите соединительную линию и начните сначала. Каждую новую линию необходимо заново выбирать на панели – Рисование .

Линии можно изменять, потянув за желтые ромбики на них.

Теперь сделаем симпатичный фон нашему рисунку. Для этого опять выделяем наш «холст» и выбираем всё на той же панели иконку – Цвет заливки .

Выбрав необходимый цвет, щелкните по иконке ещё раз и второй щелчок сделайте уже на свободном поле «холста». Или сначала щелкните по «холсту», а потом по иконке заливки.

Вот, что у нас получилось.

Чтобы наши отдельные рисунки и иконки не смещались в разные стороны, необходимо каждый элемент (и соединительные линии тоже) выделить (щелкайте по каждому элементу, удерживая клавишу «Ctrl », пока не выделите все элементы). Тут тоже придется попотеть. Даже у меня не всегда с первого раза получается.

Теперь аккуратно щелкните правой кнопкой мыши на каком-нибудь выделенном элементе (например, на иконке монитора) и выберите – Группировка Группировать .

Потренируйтесь немного и вы запросто сможете быстро и легко создавать любые схемы в Word .

Примечание

Кстати, толщину всех линий можно менять. Для этого выделите необходимую линию, щелкнув по ней и выберите на панели – Рисунок – иконку – Тип линии . Но это необходимо делать до группировки. Рамочки с надписями тоже можно залить любым цветом (можно и после группировки).

Еще на самом начале строительства, или скорее даже на моменте задумки, частные застройщики сталкиваются с проблемой как составить план дома правильно самому.

Выполненный под заказ план дома может обойтись застройщику довольно дорого, поэтому в данной статье мы рассмотрим вопрос о том, сделать план дома самостоятельно.

Проектирование зданий и домов – довольно сложный и многогранный вопрос. Составление плана дома потребует от вас, как минимум, определенных навыков и знаний в геометрии и черчении. Также вам потребуются данные об особенностях участка, на котором планируется стройка. Не помешает в этом деле и пространственное мышление.

Перед началом работы по проектировке здания продумайте определенные моменты: на проживание скольки человек будет рассчитан дом, какое количество комнат и санузлов вам необходимо предусмотреть, где будет располагаться кухня и др. Соотнесите все эти данные с и приступайте к работе.

Сегодня есть несколько способов составить план дома:

  • заказать план для строительства дома у специалистов;
  • самостоятельно начертить его на бумаге, т.е. выполнить от руки;
  • воспользоваться специальными , которые устанавливаются на компьютере;
  • воспользоваться онлайн сервисами.

Рассмотрим каждый из вариантов составления плана самостоятельно более подробно.

Чертим план дома от руки


Прежде всего, вам понадобится план участка строительства, а также данные о состоянии почвы в этом районе.

План участка понадобится для того, чтобы сориентироваться и определится с размерами дома и его расположением на местности. Данные о почве помогут выбрать оптимальный вид .

  1. Определитесь с масштабом чертежа и начинайте рисовать план с разметки центровых осей внешних стен и каждой комнаты. Лучше всего делать проект дома простым, без сложных конструктивных решений. Это поможет вам более успешно воплотить его в жизнь и не потратить лишние средства просто ради интересного дизайнерского решения.
  2. Нанесите разметку внутренних стен и стеновых перегородок. Планируйте расположение комнат так, чтобы нежилые помещения располагались на северной стороне, а жилые — на южной.
  3. Определитесь с расположением окон и дверных проемов, обязательно укажите их на плане. Оптимально расположенные так, чтобы в жилые комнаты (спальню, зал, кабинет, детскую) попадало максимальное количество дневного света солнца.
  4. Равномерно с обеих сторон «нарастите» на оси предполагаемую толщину стен в соответствии с выбранным материалом строительства. Не забывайте соблюдать выбранный масштаб чертежа.
  5. Нанесите на план места расположения (особенно актуально это для загородного дома, где нет возможности подключиться к центральному отоплению).
  6. Определитесь с расположением коммуникаций (на , в и т.п.) и отметьте их на чертеже.
  7. Нанесите на чертеж разметку с основными размерами стен, перегородок и проемов.
  8. Каждому помещению внутри дома присвойте порядковый номер. Расшифруйте эти номера – определите, какая комната обозначена той или иной цифрой.

Составляем план дома при помощи программы, установленной на компьютер


Сегодня, когда у каждого (дома или на работе) имеется персональный компьютер или ноутбук, совершенно необязательно тратить время и нервы на составление полна дома от руки. Существует некоторое количество программных продуктов, которые можно скачать в интернет и установить на свой ПК. При помощи этих программ, многие из которых рассчитаны на непрофессионалов, можно решить вполне профессиональные задачи и составить план загородного дома любой сложности.

Покупать специализированное программное обеспечение вовсе не обязательно. Достаточно скачать условно бесплатный продукт. Такого рода программное обеспечение дает доступ на некоторый промежуток времени или на количество запусков.

Архитектурные программы проектировщики способны создавать двух- и даже трехмерную модель дома по заданным параметрам. Также есть возможность составить план дома в несколько этажей.

Одина из таких программ — программный продукт Ashampoo Home Designer Pro 2.0. Установленная на компьютер, данная программа поможет вам составить план дома, используя готовые шаблоны и конструктивные решения.

Приступая к работе, вам нужно будет задать основные размеры здания и количество этажей. Далее на черновой макет наносятся двери и окна.

Если у вас имеется план участка, вы можете внести кадастровые данные в программу. 3D модель позволит вам рассмотреть ваш будущий дом и его расположение на местности.

В функции программы Ashampoo Home Designer Pro 2.0 включена возможность проектировки не только помещений, но и крыши будущего дома. Также есть функция по подбору внутренней отделки помещений и даже расстановки мебели.

Также недорогими и достаточно удобными, а главное – понятными (даже неопытному пользователю), являются программные продукты *Дизайн-студия 3D Home 3.0* или *ArCon Home & Ландшафт*.

Онлайн сервисы

Существуют также и онлайн программы, которые позволяют составлять 2D или 3D модели дома. Одним из таких сервисов является онлайн проектировщик https://ru.floorplanner.com/.

За самостоятельным проектированием можно проводить все свободное время без ограничений, пока не получится достойный результат.

Чтобы самому создать проект здания и интерьера, достаточно познакомиться с общими принципами работы программы.

Это не сложно, так как меню и основные действия получаются на интуитивном уровне.

Достаточно один раз попробовать простые действия, а затем можно совершенствовать свои умения и расширять диапазон вариантов от простых к сложным.

Бесплатное создание проекта

Проектирование дома онлайн

Строительство начинается с проекта.

Воспользуйтесь бесплатными инструментами для самостоятельного проектирование.

В разделе вы изучите основы работы в планировщике, видео-инструкции, полезные советы.

Примеры готовых работ.

Проектирование квартиры онлайн

Начните с создания макета своей будущей квартиры. Создайте планировку по своему вкусу.

Добавьте необходимое количество комнат. Расположите двери и окна, так как вам будет удобно.

Возможность проектировать по своим размерам или существующему плану квартиры.

Проектирование крыши онлайн

Не один, поверьте не один дом, не будет домом без крыши. А как будет выглядеть крыша, вашего дома решать только вам.

Проектирование крыши в визуальном редакторе позволит разобрать все до мелочей. Рассчитать стропильную систему, подобрать материал.

Моделирование в 3D редакторе будет понятно даже новичку.

Проектирование бани онлайн

Решили построить баню, но не знаете с чего начать?

Начните с проектирования! Баня на участке может быть как русской, так и финской. Сауна это не только новомодное увлечение, но и вполне практичное строение.

Идеи для дизайна вашей будущей бани. Сауны в классическом стиле.

Проектирование гаража онлайн

Спроектируйте гараж самостоятельно под одной крышей с домом или отдельно от него. Гараж это постоянное место жительство для вашего автомобиля, а так же место для хранения различных вещей.

Создание проект гаража онлайн позволит учесть все мелочи. Задайте необходимые размеры, расположите въездные ворота, разместите в помещении необходимые ниши, шкафы и полки.

Проектирование лестницы онлайн

Разработайте свой проект лестницы онлайн, Пусть эта лестница будет винтажной, обычной, классической, главное что бы она выполняла свое предназначение, была красивой, практичной и четко вписывалась в общую картину.

Программы для проектирования

Программы для проектирования сочетают в себе удобные инструменты для самостоятельного проектирование, визуализацию процесса, создание объемных 3D моделей.

Познакомьтесь с лучшими продуктами отечественных и зарубежных разработчиков.

Видеоуроки и инструкции по проектированию!

Бесплатное проектирование

Стандартный порядок действий на примере онлайн проектировщика Planner 5D Планнер 5D

Программы для проектирования составляются с учетом международного потребителя, поэтому изготовители изначально готовят проекты на нескольких языках.

Большинство указателей представлено в виде рисунков и пиктограмм или сопровождается всплывающими подсказками.

Для этого обращаем внимание на флажок, расположенный в правом верхнем углу экрана. При нажатии на него появляется перечень возможных языковых вариантов.

Следующий шаг в проектировании онлайн – обозначить свою решимость и нажать на флажок со словами «Создать проект» и выбрать соответствующий пункт из предложенных возможностей. Создатели предлагают три варианта:

  • Начать работу с нуля
  • Продолжить начатый проект
  • Выбрать уже готовый шаблон за основу и внести в него свои корректировки

Перед началом работы пользователю демонстрируются возможности программы, которые можно просмотреть один раз, а в дальнейшем отказаться от их показа, нажав кнопку «Не показывать в другой раз»

Перейти непосредственно к моделированию можно просто нажав на крестик в правом верхнем углу.

Чтобы нарисовать проект пользуются меню из четырех пунктов:

  • Комнаты
  • Конструктор
  • Интерьер
  • Экстерьер

При первом посещении на экране представлен план комнаты, которым можно пользоваться для дальнейших построений, или его удаляют и начинают самостоятельное проектирование с чистого листа. Для этого становитесь мышкой на изображение, ждете, когда появятся 3 всплывающих изображения и выбирайте иконку с мусорным бачком.

Будьте осторожны с этим значком в дальнейшем, так как он убирает изображение сразу, не уточняя, действительно ли вы хотите все удалить, как принято во многих офисных программах. При неосторожном нажатии всю работу придется начинать сначала. Если вам нравится то, что вы уже сделали, можете сохранить изображение, нажав соответствующую кнопку в вертикальном правом меню.

Чтобы нарисовать проект помещения с нестандартной формой и размерами, пользуются мышкой, с помощью которой можно быстро изменить очертания комнаты и придать ей самый нестандартный облик.

Такой индивидуальный проект позволит в деталях распланировать лоджию, балкон, кладовую или другое помещение с нестандартными очертаниями.

3D Онлайн конструктор дома, дизайна и интерьера из нашего каталога онлайн сервисов пригодится тем, кто планирует в ближайшем будущем построить себе уютный дом, но ещё не знает как он будет выглядеть, сколько в нём будет комнат, как в доме расставить мебель, какой вид будет из окон будущего дома. И для того что бы помочь определится со всеми этими вопросами, создана онлайн программа дизайна и интерьера под названием Planner 5D.

– единственный Российский Планировщик, который предназначен для проведения ремонта. Он позволяет пользователям самостоятельно сделать полноценные рабочие чертежи для ремонта своей квартиры.

Самое важное отличие этого Планировщика от других – оформление и подача проекта в виде рабочих чертежей, как и в классическом дизайн-проекте. Вся информация о проекте разнесена по 16 листам
Например, на листе розеток указывается вся необходимая информация по розеткам и выводам, необходимая для рабочих – количество розеток, их расположение (с размерами), тип розеток (обычные или влагостойкие), для какой техники предназначена розетка.

На плане монтажа стен и перегородок – указывается расположение вновь возводимых стен, материал стен, размеры дверных проемов и т.п.

Также в Планировщике есть:

  • визуализация 3d;
  • печать альбома чертежей в виде файла pdf;
  • расчет сметы и объемов работ для бригад;
  • примерный расчет черновых материалов для ремонта;
  • возможность одновременной работы с несколькими вариантами планировок;
  • Время от времени нам может понадобиться план собственного жилья. И для того, чтобы составить такую планировку вовсе не обязательно быть профессиональным архитектором. На самом деле все гораздо проще, и современные программные средства позволяют составлять такие планы самостоятельно максимально быстро и просто.

    • Ремонт. В том случае, если мы затеваем большой ремонт, то, вполне вероятно, что нам потребуется рассчитать расход отделочных материалов. Точный план квартиры или частного дома позволит сделать это;
    • Покупка габаритных предметов мебели. Схема квартиры или помещения с точными расстояниями между стенами, расположением дверец и окон, делает подбор того же гарнитура на кухню куда более простой задачей.

    Важность соблюсти пропорции

    При составлении схемы мы переносим на горизонтальную поверхность проекцию всех стен в квартире или помещении. При этом план будет бессмысленным в том случае, если при его составлении вы не сможете соблюсти точные пропорции. Последние называются масштабом, который показывает то, насколько уменьшен план по сравнению с оригинальными размерами. К примеру, масштаб 1 к 100 говорит о том, что каждый метр квартиры будет выполнен на плане 1 сантиметром (в метре сто сантиметров). Аналогичные деления нужно проводить и в отношении других масштабов. В целом же ничего сложного в этом нет, так как образцы планировки самых разных примеров жилых и нежилых помещений можно посмотреть в интернете.

    Определяем расстояния

    Прежде, чем приступить к составлению плане своего жилища, нам необходимо узнать размеры комнаты или всего жилища. Ранее для этого применялись рулетки, но сегодня все можно сделать намного проще, купив лазерный дальномер, мы можем просто направить его на любую стену и максимально быстро узнать расстояния. Это дает возможность не тратить силы физически перемещаясь по квартире и протягивая рулетки, а то и переставляя с места на место обычные метровые линейки. Да и шансов ошибиться практически нет.

    Впрочем, без рулетки нам все равно не справиться, так как померить толщину стен, либо параметры комнатной обстановки ей все же проще.

    Ведите черновик

    В процессе составления плана ведите черновик, постоянно внося в него правки по мере необходимости. И только тогда, когда вы точно будете уверены в правильности всех расчетов, можно начинать составлять окончательный план помещений.

    Онлайн сервисы по созданию планов и схем

    Узнав все расстояния, можно начинать составление плана. Однако тем, кто не имеет подобного опыта, либо же уже забыл уроки черчения, сделать это будет весьма непросто. В этом случае на помощь приходят специальные сервисы, позволяющие делать всю работу прямо в интернете.

    Примером является такой сервис, как MyFloorplanner. Он позволяет создавать интерьеры профессионального уровня, и при этом все, что потребуется от пользователя – забить свои параметры в специальные поля. Сервис имеет множество библиотек, автоматически маркирует соответствующим образом те или иные предметы помещения или обстановки. Там даже освещение может быть выставлено. Последнее поможет узнать то, какие места в помещении будут оставаться в тени. При этом планировка может быть осуществлена как в двухмерном, так и в трехмерном варианте. Другие онлайн-сервисы бесплатной планировки:

    • Autodesk Homestyler – как понятно из названия, данный сервис представлен известной компанией, предоставляющей программные пакеты для моделирования. При этом для того, чтобы получить возможность переслать или сохранить свой проект, необходимо пройти несложную процедуру регистрации;
    • Planner 5D – возможность составлять планы, как в двухмерном, так и в трехмерном виде. При этом можно выбирать различные текстуры и даже обивку мебели. Существует как вариант создания планировки с нуля, так и возможность выбрать готовый вариант из библиотеки и изменить его под свои нужды;
    • Roomle – привлекательный сервис планировки, где вы можете создавать планы своей квартиры бесплатно. При этом крайне желательно хотя бы немного владеть английским или немецким языком, так как русской версии там на данный момент не присутствует.

    Создание планировки квартиры на компьютере

    Специальные программы либо предназначены исключительно для подобных действий, либо имеют данный функционал наряду со множеством других возможностей. В первую очередь, конечно же, стоит отметить CorelDraw или AutoCAD. Также есть Adobe Illustrator, а также Autodesk 3ds Max , при помощи которого можно создать даже трехмерную планировку своей квартиры.

    Впрочем, все вышеописанное требует познаний, которых у вас, скорее всего, просто не окажется. При этом все данные программы платные, и некоторые из них стоят весьма недешево. В то же время у многих из нас имеется компьютер с офисными приложениями MSOffice. Если вы относитесь к подавляющему большинству и у вас Windows последних версий, то в офисном пакете, вероятнее всего, имеется MSVisio. Последняя программа бесплатна, так как есть у всех. Ее просто освоить, ну а функциональность весьма богатая, и позволит создать достаточно подробный план всего помещения. В функциональность входит возможность прописывать размеры, а также перетаскивать объекты.

    Создание обмерочного плана квартиры своими руками

    В случае отсутствия компьютера, мы можем попытаться создать план. Начертив его от руки. На самом деле здесь тоже нет ничего сложного, и сейчас мы дадим вам несколько советов по поводу того, как создать качественный обмерочный план жилья:

    • Для работы нам потребуется линейка, карандаш, стиральная резинка и лист в клеточку. Оставим ватманы профессионалам, так как обычный тетрадный лист подходит под наши задачи просто идеально. Начиная с того, что он уже поделен на прямые линии, что очень удобно и заканчивая тем, что каждая его клетка имеет фиксированный размер в половину сантиметра. Развернутый двойной листок от тетради в клетку позволяет нам создавать подробный чертеж в масштабе 1 к 20;
    • Чертеж плана необходимо проводить во весь листок, начиная с нижнего левого края бумаги. Вначале стоит чертить «короб», соответствующий в масштабе максимальной длине и ширине жилища. После этого чертим стены и перегородки, указываем месторасположение окон и дверей.

    Важно! В документах на квартиру имеется и план, заверенный по всем правилам. Если такой план у вас под рукой, то можно снять копию с него, не меняя масштаб.

выбор программы, пошаговая инструкция, советы и рекомендации

Перед тем как начать строительство дома, необходимо произвести четкие расчеты и составить карту будущего помещения. Для этого многие специалисты и профессиональные строители сначала создают план. Он помогает сформировать будущее помещение и грамотно распределить свободное место. Проектирование и планирование любого жилищного объекта — ответственный этап. Если этого не сделать, то при возведении стен или закладке фундамента начнут появляться первые проблемы.

Общие сведения

Строительство любого дома происходит поэтапно. Это позволяет сформировать правильно все работы и точно рассчитать затраты на необходимый материал. Те, кто начинают строительство любого типа недвижимости самостоятельно, также должны придерживаться четкого плана. Это позволит не только быстро и правильно возводить нужные объекты на земле, но и точно рассчитывать траты на выполнение этих действий.

В Сети и на различных форумах часто можно встретить вопрос, как нарисовать план дома на компьютере самому. Это довольно сложная задача. Однако, разработчики постоянно улучшают приложения и вводят новые инструменты для проектирования, которые позволяют справляться с такой задачей быстро и без сложного уровня подготовки.

Стоит понимать, что любой проект — это не только проявление собственной фантазии. Важно рассчитывать высоту стен, этажность, правильно составлять крышу и мансарду. Необходимо перед началом столь интересного занятия ознакомиться с азами строительства и подобрать для себя несколько подходящих вариантов.

О проекте дома

Нарисовать план дома на компьютере можно даже через стандартный графический редактор. Однако точность внесенных параметров будет практически отсутствовать. Кроме того, важно рассматривать проект дома в нескольких плоскостях. Для этого есть специальные инструменты в приложениях, которые позволяют создавать изображения будущей постройки в трехмерном и двухмерном пространстве.

Боковой вид дает возможность рассчитать высоту стен и посмотреть на будущий дом с каждой стороны. При этом будет понятно, как правильно располагать окна и все выходы в таком типе помещения. Вид сверху необходим для проектирования внутренних помещений. Особенно это полезно, если разрабатывается план дома, который будет состоять из нескольких этажей.

Тогда план на двухмерной плоскости будет описывать ряд помещений на каждом уровне в доме. Внутри такого проекта обычно изображаются дверные и оконные проемы. После этого основную площадь используют для заполнения необходимыми на этаже комнатами, для чего устанавливаются перегородки в виде стен.

Как сделать планировку дома самостоятельно на компьютере, если нет четкого представления, какие именно комнаты нужны?

Здесь важно опираться на следующие базовые показатели:

  • Составление плана начинается с установки вертикальной оси по несущим стенам относительно земли (фундамента).
  • Этажность дома для семьи до 8 человек не более 2.
  • Высота внешних стен составляет 2,7 – 3 метра.
  • Толщина пола — до 45 см.
  • Толщина стен — до 0,75 метра (в зависимости от того, будет ли использоваться утеплитель).
  • Дверной проем высотой 1,9 и шириной 1,5 метра.
  • Стандартный оконный проем на 2 створки высотой 1,5 метра и шириной до 1,8 метра.
  • Высота крыши до 2 – 2,5 метра.

Этих данных на начальном этапе будет достаточно для оставления проекта с помощью ПО.

Внутренняя планировка

Как нарисовать план дома на компьютере самому так, чтобы проставить точные разметки под окна и двери? Эта задача не из простых. Представленные выше параметры помогут определиться с внешними размерами здания. Однако нужно учитывать, что некоторые параметры могут быть изменены. Это в большой мере касается окон. По желанию их можно установить любой формы. Поэтому следует сначала определиться с их типом. Узнать точные размеры можно в компании, где они будут закупаться.

Внутренняя планировка формируется по следующему принципу:

  • Определяются места для парадного и дополнительного входов.
  • Отмечается место под санитарный узел. Площадь ванной комнаты обычно принимается до 5 кв. метров. Площадь туалета — до 3 кв. метров.
  • Определяется место под размещение котельного и бойлерного оборудования. Для них нужна комната площадью до 10 кв. метров.
  • Выделяется пространство под кухню (до 15 кв. метров). Часто в жилых домах кухня совмещается с гостиной, поэтому площадь может вырасти до 30- 50 кв. метров.
  • Оставшееся место отводится под зал до 50 кв. метров и гостевую спальню до 15 кв. метров.
  • Остальное пространство — это коридор, холл и лестница на второй этаж.

Стоит обратить внимание на то, что рассматривается пример проекта дома на 2 этажа общей площадью до 180 кв. метров.

Внутренняя планировка на втором этаже следующая:

  • Разметка спален. Для семьи из 4 человек количество комнат может быть 2 или 3. Родительская спальня площадью до 20 кв. метров. Детская — до 40 кв. метров либо каждая по 20 метров квадратных.
  • Обязательно предусматривается санузел (3-5 кв. метров) и ванная комната (5-7 кв. метров).
  • Остальное место оборудуется под зону свободного назначения. При желании можно выделить гардеробную до 15 кв. метров или личный кабинет.

Стоит также подчеркнуть, что толщина внутренних стен обычно не превышает 30-35 см. Если необходимо сделать план одноэтажного дома, то его площадь сокращается до 160 кв. метров. Добавляется 2-3 жилые комнаты, которые соединяются при помощи коридора. Дверные проемы внутри по параметрам идентичны входным.

Самостоятельное составление плана

Решив самостоятельно составить план дома на компьютере, пользователь должен быть готов к тому, что это процесс достаточно долгий по времени. Это не связанно со сложностью проекта, а зависит от того, что для технических расчетов потребуется вводить каждые параметры вручную. Не все из представленного списка программ имеют возможность составления точной инженерной проектировки.

Общий план действий по работе в программе будет выглядеть следующим образом:

  • Обозначается земельный участок, на котором будет стоять дом, и вводится его площадь.
  • Устанавливаются вертикальные оси (перпендикулярно плоскости участка). Желательно иметь преставление на схеме о расположении сторон света, чтобы знать, где будет солнечная сторона. Это необходимо при планировании внутренних комнат.
  • При создании проекта дома на 2 этажа общая площадь будет примерно до 180 кв. метров. Поэтому на земельном участке располагается основной короб из внешних стен в форме прямоугольника либо квадрата.
  • Зная, что этажа будет 2, и руководствуясь представленными выше параметрами, задается высота дома по стенам и полу (2,7 + 0,45 + 2,7).
  • Обозначатся центральный и дополнительный вход.
  • На первом этаже выделяется место под котельную и бойлерную.
  • Далее выделяются комнаты сантехнического назначения и кухня.
  • Формируется остальная площадь исходя из пожеланий составителя. Обязательно выделяется место для входа (не менее 5 кв. метров) и лестничный пролет на второй этаж до 3 кв. метров.
  • Дверные проемы подбираются, исходя из предпочтений и внутреннего дизайна помещения.
  • На втором этаже формируется выход с лестничного пролета до 3 метров.
  • Выделяются комнаты сантехнического назначения 3 и 5 кв. метров.
  • Оставшаяся площадь отводится под спальные комнаты родителей и детей, а также бытовые помещения.
  • Устанавливаются оконные проемы на двух этажах, согласно расположению каждой комнаты.

Крыша оформляется в последний момент. Ее наклон должен быть не менее 45 градусов, чтобы обеспечить плавный скат попадающих на нее объектов.

Как нарисовать план дома на компьютере самому и перенести его в натуральную величину? Этот вопрос также актуальный. Однако не стоит забывать, что составляемая схема нужна для оценки будущей недвижимости в качестве квадратуры и затрат на материалы. Без должного уровня знаний в строительной сфере возведение дома стоит доверить профессионалам.

Основные рекомендации

Решив самостоятельно начертить план дома на компьютере, важно придерживаться основных советов и рекомендаций, которыми всегда делятся проектировщики и инженеры на тематических форумах, посвященных строительству жилых помещений.

Основные из них выглядят следующим образом:

  • При составлении плана объекта необходимо опираться на бюджет, чтобы избежать его дефицита на середине возведения дома.
  • Количество этажей должно быть не более трех.
  • В каждом помещении должны быть оконные проемы. Это повышает функциональность комнат.
  • Количество комнат должно быть не более 4-5 на каждом этаже (это зависит от площади самого дома).

Кроме того, важно точно спроектировать крышу. Она должна быть функциональной в использовании.

Программы на ПК

Ответить на вопрос пользователей, как рисовать план дома на компьютере, поможет современное и многофункциональное программное обеспечение. Существует много различных цифровых проектов, которые помогут даже неопытному владельцу ПК быстро составить схему и план дома.

Каждое из приложений имеет свой уровень сложности и набор инструментов для создания схем вычислений объекта. Ниже будут представлены самые популярные программы для создания домов в двухмерной и трехмерной плоскостях.

Google Sketchup

Как начертить план дома самому на компьютере, не имея достаточного уровня подготовки и опыта, знает эта программа. Разработчики сделали ПО доступным и адаптировали работу с ним для простых пользователей. Программное обеспечение больше относится к дизайнерскому проекту. Здесь можно продумать внешний вид и тип оформления будущей жилой недвижимости.

Из основных плюсов программы можно выделить удобное меню и возможность создавать стены и другие объекты в доме из различных материалов. База приложения насчитывает более 1000 различных комбинаций. Можно сделать план не только внутренней части дома, но и наружной. Поддерживается загрузка в программу дополнительных элементов для различных модификаций строения.

Минусом программы является то, что в ней нет возможности произвести точные расчеты. Начертить все блоки, стены и проемы типового назначения и получить точный расчет по площади через ПО не выйдет.

AutoCAD

Как начертить план дома самому на компьютере и рассчитать все необходимые инженерные параметры, можно посмотреть в программе AutoCAD. Это популярное во всем мире приложение, которым пользуются как любители, так и профессионалы. Связанно это с тем, что программное обеспечение имеет тысячи различных фильтров и инструментов. Есть разные версии, что зависит от того, какой тип проекта необходимо создать.

Еще одно преимущество заключается в том, что приложение может созданный в двухмерной плоскости объект сразу перенести на трехмерное пространство. Есть фильтры, позволяющие создавать постройки и различные типы помещений, в соответствии с установленными параметрами в ГОСТах.

Однако есть и один нюанс – все версии программы являются полностью платными. Еще одной важной особенность в программе является наличие возможности создавать объекты произвольной формы и при этом получать их точные параметры. Это будет удобно, если необходимо создать проект нестандартного дома.

Floor Plan 3D

Если интересует вопрос, как составить план дома самому на компьютере в двухмерной плоскости, то это приложение позволит сделать его всего за пару часов. Есть также дополнение в программе, которое дает возможность при внесении необходимых параметров в план дома получить его изображение в трехмерном поле.

Из особенностей программного обеспечения выделяется:

  • Возможность проектирования фасада здания.
  • Оформление внутренних помещений.
  • Полный дизайн интерьера.
  • Возможность расчета объема материалов и их стоимость.

Дополнительно в базе данных программы есть много интерактивных советов по планированию. Стоит отметить, что данной программой пользуются многие строительные компании.

ArCon

Составить план дома на компьютере через программу можно в режиме конструктора. Весь проект собирается по блокам при помощи фиксации каждой детали. Это вполне просто делается. При необходимости можно получить итоговый расчет по каждому из показателей.

Чаще всего приложение применяется при детальном планировании участка и стоящего на нем объекта. В базе ПО заложено более 3000 наименований строительных материалов и более 1000 готовых решений.

Меню для работы понятное и простое. Каждый элемент на рабочей панели имеет графическое отображение. При необходимости появляются подсказки и короткие уроки по проектированию и расчету необходимого объекта.

Envisioneer Express

Программа на профессиональном уровне позволяет оформить проект дома. Для этого есть несколько режимов работы в различных плоскостях. Действует полная система просмотра помещения и внешнего вида здания под разными углами.

Все объекты выглядят довольно реалистично. При установке стен и других основных конструкций дома нужно вводить точные параметры. Это позволяет сразу получить дом по необходимым расчетам. В базе есть различные варианты интерьерной отделки и предметы мебели. При помощи строительных материалов можно рассчитать затраты на возведение здания и посмотреть, как оно будет выглядеть.

Вывод

Рассматривая вопрос, как нарисовать план дома на компьютере самому, стоит соблюдать основные требования, связанные с расчетами. Важно понимать, что каждый тип внутреннего помещения имеет уже заложенные размеры. Устанавливая стену или перегородку, проектируется новое помещение.

При планировании цокольного этажа, важно рассчитать точную нагрузку. Если дом будет в два либо три этажа, для укрепления конструкции необходимо устанавливать в подвальном помещении дополнительные колонны и балки. Остальные параметры могут быть вычислены автоматически при внешнем планировании объекта, исходя из заложенных показателей.

Как сделать дизайн-проект самостоятельно: советы по планировке квартиры

Ремонт начинается с подготовки и тщательного анализа: что хотелось бы видеть в квартире, как сделать интерьер удобным для всех жильцов. После анализа делают обмеры комнат.

Когда есть размеры всех помещений, можно переходить к следующему этапу: планировке и составлению чертежей.

Определить несущие стены

Для перепланировки нужно знать, где в квартире стоят несущие стены, а где — перегородки. Несущие конструкции нельзя сносить, а делать проёмы в такой стене можно только с разрешения инстанций.

Тип конструкции прорисован в инженерном плане. Взять его можно в ТСЖ, если дом старый. Для квартиры в новостройке инженерный план заказывают у строительной компании.

Другой вариант — заказать разовую консультацию у дизайнера-архитектора или специалиста с инженерным образованием. Он оценит, какие стены можно сносить, где и какие проёмы разрешено делать.

Нарисовать планы по сносу и возведению стен

Когда будет понятно, какие стены можно трогать, на планах нужно указать варианты перепланировки. А ещё выделить конструкции, которые менять нельзя.

Так выглядят профессиональный план сносимых перегородок. Изображение предоставлено студией E2ARTПлан возводимых перегородок, сделанный профессионалом. Изображение предоставлено студией E2ARTПланы по сносу и возведению можно сделать на основе техплана из БТИ. Изображение предоставлено студией E2ART

Большинство изменений в планировке нужно согласовывать с инстанциями. На согласование уходит минимум четыре месяца. Этот срок необходимо учитывать, планируя ремонт.

Составить план расстановки мебели

Дальше на плане с новой планировкой и размерами комнат распределяется мебель. Здесь нужно ориентироваться на ответы в анкете. В планировке сразу учитывают зоны и реальные размеры объектов.

Мебель можно вырезать из бумаги, указывая размеры каждого объекта. Более точный план расстановки можно сделать в виртуальном планировщике: например, в приложении Planoplan или Planner 5D.

На этом этапе не нужны конкретные модели, их подбирают на этапе визуализации. При составлении планировки важны только размеры.

Когда мебель обозначили на плане, её расстановку нужно отметить на полу: мелом или малярным скотчем. Так можно будет пройтись по квартире и понять, не мешает ли что-нибудь.

Планировочное решение, которое сделали в профессиональной студии E2ARTТакой план с обмерами и расстановкой мебели можно составить самостоятельно в программе Planoplan. Изображение предоставлено студией E2ART

Нарисовать план электрики

На плане электрического оснащения нужно указать светильники, розетки и выключатели. План электрики составляют только после того, как точно определили расположение мебели.

К отдельным зонам подводят своё освещение. Даже если комната не поделена на зоны, не нужно ограничиваться только верхним общим светом. Бра на стенах, декоративная подсветка, световые акценты на предметах помогают менять интерьер комнаты в соответствии с настроением.

Пример декоративной подсветки на балконе. Изображение предоставлено студией E2ART

Разные приборы дают свет разной мощности. Количество и тип светильников зависит от площади комнаты: их поможет рассчитать консультант в магазине.

Около бытовых приборов и оргтехники должны стоять розетки. Рассчитать необходимое количество розеток можно, ориентируясь на количество электрических приборов. Лучше сразу закладывать на пару розеток больше в каждой точке, чтобы в будущем не пришлось покупать переходники и сетевые фильтры.

На плане электрики нужно указать, на каком расстоянии от пола, стен, углов и мебели должен стоять выключатель или розетка. В противном случае может оказаться, что розетка стоит за шкафом, а выключатель — за спинкой кровати.

Так выглядит план электрики: светильники расставляются в зависимости от расстановки мебели. Изображение предоставлено студией E2ART

Сделать план напольных покрытий

Схематично указать типы напольных покрытий в каждом помещении. Из чертежа должно быть понятно, откуда начинать раскладку и в каком направлении класть материал. Здесь же стоит продумать, как будут выглядеть стыки разных материалов.

На этом же этапе можно рассчитать количество и тип отделочного материала.

На плане полов можно сразу указать конкретные модели покрытий. Изображение предоставлено студией E2ART

Составить план потолков

Такой план особенно нужен, если планируют возводить многоуровневые конструкции, делать ниши на потолке.

На плане отмечают, где возводить конструкции, прописывают точные размеры: высоту потолка, диаметр радиальных конструкций, длины сторон в угловых конструкциях.

Из плана потолков должно быть понятно, где возводить конструкции. Изображение предоставлено студией E2ART

Продумать развёртки стен

Развёртки необходимо начертить для стен с архитектурными конструкциями: дверными проёмами, арками, нишами. Ещё такие планы нужны для обозначения расстояния выхода коммуникаций: труб, электрощитов.

На плане нужно указать точные размеры самих конструкций и расстояния до стен, углов, объектов.

Развёртки рисуют также для стен с отделкой керамической плиткой, панелями и другими отделочными материалами, которые нужно раскладывать.

Чертёж поможет понимать, откуда начинать раскладку, в каком направлении должен лежать материал.

Пример развёртки стен в прихожей. На общем плане номерами обозначают углы. На развёртках каждой стены указывают, от какого до какого угла она идёт. Изображение предоставлено студией E2ART

Полный список технической документации

В результате должна получиться папка со следующими чертежами:

  • план с размерами каждого помещения. Это технический план БТИ с исправлениями, которые вносят после самостоятельных обмеров;
  • план демонтажа лёгких конструкций;
  • план монтажа новых перегородок с размерами помещений;
  • план расстановки мебели с размерами каждого объекта;
  • план электрики;
  • планы полов и потолков;
  • развёртка стен в санузлах с расстояниями до сантехники, оборудования и мебели;
  • развёртки стен с оконными и дверными проёмами, сложными конструкциями и раскладкой материалов.

Для установки кондиционеров, отопительных приборов и вентиляции лучше составлять отдельные чертежи.

Зачем нужны детальные планы

Составление планировок и чертежей — самый трудоёмкий этап в составлении дизайн-проекта. Но чем тщательнее продумать планировку, тем меньше вопросов будет возникать во время ремонта и меньше ошибок будет сделано.

Если с чертежами не будет работать строительная бригада, то все заметки можно делать от руки с условными обозначениями для себя. Если планируют нанимать мастеров, планы должны быть максимально чёткими, чтобы не было разночтений.

После того как будут проработаны все размеры, можно выбирать конкретные предметы интерьера и делать визуализации.

Как нарисовать план дома на компьютере самому: выбор бесплатной программы на русском для проекта в 3д, чертеж на бумаге

Чтобы планировка гарантированно была безупречной, чаще всего нанимают профессионального планировщика. Однако на это необходимы лишние затраты. А как же быть, если нет средств на оплату специалиста? При наличии компьютера, базовых знаний и навыков можно нарисовать план дома на компьютере самому. Рассмотрим, как это сделать.

Когда выбрали внешний вид дома, составьте его план. Он – основа вашего проекта. Профессиональные архитекторы рекомендуют принять во внимание ориентацию по сторонам света (от неё зависит конечное расположение комнат).

Фундамент и стройматериалы для основания играют важную роль. Это основная часть планировки здания, которая зависит от обоих факторов: от веса материалов зависит фундамент строения.

Способ возведения фундамента выбран. Далее стоит выделить помещения, которые будут предназначены для каждого проживающего в доме человека, рассчитать их площадь. Размеры комнаты влияют на комфорт человека, ведь для каждого они будут разными. Если строение не одноэтажное, распределите комнаты на этажах дома по назначению. Мнение дизайнера на этом этапе также важно.

Что нужно учитывать

На листе бумаги рассчитайте габариты будущего домика, учитывая площадь участка. Самостоятельное составление проекта дома требует особого внимания к каждой детали: дверям, крыше, окнам, перекрытиям. Вот важные факторы, которые нужно учитывать при проектировании:

1. Количество и размер комнат. Этот фактор зависит от количества жильцов в доме, образа жизни каждого. Помните, что привычки с возрастом меняется.

Принципы построения разреза здания, документы которые нужно знать и требования к чертежам

2. Температура.

В областях с холодным климатом рекомендуют использовать энергосберегающие технологии:

  • На окна ставить двух или трёхкамерные стеклопакеты,
  • Сократить до минимума периметр строения, размер каждой комнаты,
  • Конструкцию стен делать многослойной,
  • В дверях использовать тамбуры,

Для областей с тёплым климатом:

  • Рекомендуется добавление открытых террас, балконов и лоджий,
  • Покрывать грунтом, растущей зеленью эксплуатируемые плоские крыши,
  • Использовать вертикальное озеленение стен строения,
  • Устанавливать кондиционеры в помещениях.

3. Осадки.

Если в вашем регионе высокий уровень влажности, особое внимание уделите гидроизоляции:

  • Не скупитесь на водостоки и качество гидроизоляции. Также важно предусмотреть систему дренажа с отводом воды в канализацию, если вблизи жилья она есть, или канавы,
  • Не будет лишней проверка расчётной нагрузки на стропила крыши (позаботьтесь о защите дома от снега).

4. Ветер

Можно учесть розу ветров вашего региона. При сильных ветрах форточки поменьше делайте с той стороны, откуда они дуют, а форточки больших размеров – с обратной стороны фасада здания.

5. Архитектурно-строительные требования

Проектная документация должна соответствовать архитектурно-строительным нормам и требованиям. Рассмотрим, какие из них желательно знать, чтобы корректно составить техническое задание для создания проекта:

  • Общие комнаты и гостиные площадью не должны быть менее 16 кв.м.,
  • Для кухонь и других жилых комнат необходимым размером является 9 кв. м. или более,
  • Высота жилых помещений – минимум 2.8 м., для районов с жарким и сухим климатом – 3 м.
  • Минимальная высота подвала – 1.8 м.,
  • Не проектируйте санузлы над жилыми помещениями. Это может привести к протечкам,
  • Санузлы желательно устраивать без непосредственного входа из кухни и жилых комнат. Так будет исключено попадание неприятных запахов. Если эта рекомендация не выполняется, тогда обеспечьте хорошую вытяжку,
  • Обязательно должен быть доступ работников пожарной службы и средств пожаротушения к местам возгорания в случае пожара.

Что представляет из себя технический план и для чего он нужен?

Как составить план дома самостоятельно

  1. При составлении проекта дома, в первую очередь, правильно будет узнать о свойствах грунтов на территории будущего жилья, а также высоту, на которой залегают грунтовые воды. Особенно важна эта информация при планировке фундамента с подвалом. Такие работы лучше проводить к концу осени или началу весны, когда грунтовые воды подняты максимально.
  2. Когда инженерно-геологические исследования закончены и получено заключение, нарисуйте план для строительства подвала. Если грунтовые воды на слишком высоком уровне, а площадь позволяет, то подвал рекомендуется заменить дополнительным помещением в доме.
  3. Далее выберите материал, который будет использоваться в строении. После этого принимайтесь за проект дома и работайте над чертежами. В целях экономии выбирайте простые проекты. Любое усложнение модели строения повлияет на стоимость готового проекта. Это же касается и крыши: количество стыков, изгибов повлияет на её стоимость. Крыши сложной формы менее надёжны, ведь через некоторое время в таких местах может образоваться течь.
  4. Чтобы энергосбережение было более эффективным, для нежилых помещений окна располагайте с северной стороны, а для жилых комнат – с южной. Учитывайте и то, что на энергозатратность постройки повлияют материалы теплоизоляции, расположение и размеры окон. Также выберите толщину стен дома.
  5. В план первого этажа желательно внести тамбур, гостиную, кухню (столовую), санитарные комнаты, котельную. Второй этаж обычно предназначен для спальных комнат, санузла, а если позволяет площадь строения, то для ещё одной гостиной.
  6. Общие и гостиные комнаты по площади не должны быть менее 16 кв.м., кухни и другие жилые помещения – от 9 кв. м. В зависимости от количества и площади помещений будут зависеть общие габариты дома.

Важно, чтобы расположенные объекты не препятствовали свободному перемещению по территории дома.

Популярные программы

При наличии стремления и базовых навыков работы с компьютером в процессе проектирования будущего жилья вам помогут специальные программы для рисования чертежей. Доступ к ним абсолютно бесплатный. Рассмотрим самые популярные из них.

Как получить разрешение на строительство частного дома

Sketchup

Относительно других программ для составления чертежей Sketchup проста в использовании. Здесь можно нарисовать проект дома, визуализируя объекты в различных графических стилях. Среди архитекторов и дизайнеров эта программа особо популярна. Освоить её можно, просмотрев пару обучающих роликов.

Компас 3d

Тоже простая в освоении программа, когда нужно создать проект дома самостоятельно. С помощью инструментов в Компасе создаётся трёхмерная модель и план каждого этажа.

AutoCAD

Программа поможет создать даже сложный проект в виде двухмерного или трёхмерного изображения. Автокад поддерживает работу с таблицами, ускоренную проверку чертежей, а при работе с двухмерными проектами незаменим.

FloorPlan3D

Даёт широкие возможности для трёхмерного моделирования дома или участка. FloorPlan3D позволяет:

  • Разработать дизайн ландшафта, помещений, дома в целом (с точным указанием размеров),
  • Добавить мебель и декоративные элементы в план строения,
  • Выбрать различные виды лестниц и крыш.

Это одна из лучших программ для 3D-моделирования дома, которую можно скачать из интернет -источников.

Дом-3d

Это русская программа, поэтому она удобна для русскоязычных пользователей. Она не менее полезна при проектировании жилища. Не требует специальных навыков. Дом-3d позволяет создавать свой дизайн пола, стен и фасада здания, по-своему расставлять мебель в жилье с просмотром всего результата в трёхмерном виде.

При тщательной подготовке корректно выполнить планировку самому возможно. Так экономят на оплате услуг профессионала. Главное – помнить, что комфортная жизнь в доме зависит от хорошо продуманной планировки внутреннего и наружного пространства.

Статья «Технический план помещения — быстро и легко» из журнала CADmaster №1(68) 2013 (январь-февраль)

В предыдущих статьях мы предложили вам обзор возможностей программы PlanTracer ТехПлан Pro 6. Коротко напомним, что PlanTracer ТехПлан Pro 6 — это профессиональный графический редактор, предназначенный для работы с планами зданий и помещений, а также ситуационными планами как для технической инвентаризации недвижимости, так и для работы кадастровых инженеров. В 2012 году Группой компаний CSoft успешно проведено тестирование бета-версии этого программного продукта, а в канун нового года многие кадастровые инженеры уже стали обладателями коммерческой версии. По многочисленным просьбам наших пользователей мы подготовили серию материалов с более подробным описанием возможностей программы PlanTracer ТехПлан Pro.

На сегодняшний день для изготовления технического плана кадастровым инженерам требуется обладать навыками и геодезиста, и технического инвентаризатора. В этой статье мы расскажем, насколько легко и просто создается теперь самый трудоемкий технический план помещения.

В отличие от технического плана здания, сооружения и объекта незавершенного строительства, этот документ включает в себя графический раздел с поэтажным планом, причем формирование данного раздела отнимает много сил и времени. Хорошо, если план уже создан и не требует корректировки или мы имеем дело с простой планировкой, но зачастую поэтажный план приходится воссоздавать практически заново. И вот тут многие кадастровые инженеры начинают испытывать трудности, особенно если речь идет о сложной конфигурации. Мы рассмотрим подобную ситуацию на примере квартиры со свободной планировкой, требующей достаточно трудоемких расчетов (рис. 1). В последнее время такие помещения можно встретить в любом «нетиповом» проекте: торговом комплексе, частном доме и т.д.

Рис. 1. План помещения со сложной планировкой

Сейчас вне зависимости от того, какая графическая платформа используется кадастровыми инженерами, проблемы будут одними и теми же. Хотя для данного вида документа можно использовать проектную документацию, объект редко будет ей соответствовать, а значит понадобится произвести обмер и создать поэтажный план на основании абриса. Также не исключена необходимость создания технического паспорта как исходного документа — этот случай потребует еще и составления формул.

Вариант 1. Наличие строительного плана ускоряет процесс рисования, но при этом размеры, полученные при измерении здания, почти всегда не будут совпадать с размерами со строительного плана. В результате автоматически рассчитать площади не удастся и, как следствие, формулу расчета площади придется составлять «вручную». Казалось бы, проблем тут нет, но в действительности контур может состоять из большого количества разных фигур (треугольников, трапеций, дуг и т.д.). Правильно составить формулу для помещения сложной формы и верно ее рассчитать — задача крайне трудоемкая. Ради эксперимента нами была предпринята попытка рассчитать на калькуляторе площадь помещений на плане, приведенном в этой статье. Даже при том, что мы немного слукавили (имели возможность измерять требуемые размеры непосредственно с плана), расчет площади только первой комнаты потребовал пяти попыток и более часа времени. В нашей практике был случай, когда техник-инвентаризатор несколько дней пытался найти ошибку в расчете площади помещения, состоявшего из более чем 50 фигур. При расчете площадей помещений совершается огромное число ошибок. К примеру, площадь, рассчитанная техниками при инвентаризации терминала одного из аэропортов Москвы, отличалась от проектных данных более чем на 35%…

Вариант 2. В отсутствие строительного плана трудоемкость задачи увеличивается. Помимо расчета площадей нужно еще и нарисовать сам план, а для этого требуется сделать множество дополнительных построений. Основная проблема состоит в том, что если допустить ошибку в самом начале, все последующие построения придется удалить и рисовать заново. Особенно обидно, когда ошибка появилась еще при полевых измерениях — тут не обойтись без «подгона» или повторного выезда. Есть и менее очевидная сложность: после того как план нарисован и автоматически рассчитана его площадь, очень велика вероятность того, что автоматически рассчитанное значение не будет совпадать со значением, рассчитанным по формуле. При этом невозможно понять, какое из значений правильное. Перепроверять приходится всю работу целиком.

Как быть?

В PlanTracer ТехПлан Pro проблемы правильного расчета площадей просто нет. Это решение позволяет избавиться от ошибок при рисовании и значительно ускорить процесс расчета площадей сложной формы. Предлагаемый нами вариант работы: воспроизвести на компьютере абрис и только потом формировать на его базе чистовой поэтажный план. Рассмотрим этапы создания плана подробнее.

Работу начинаем с рисования контуров комнат, входящих в состав плана. Для этого используем специальную панель инструментов Элементарные фигуры (рис. 2).

Рис. 2. Панель инструментов Элементарные фигуры

Панель содержит все геометрические фигуры, которые могут применяться при измерениях (прямоугольники, треугольники и т.д.), а также набор инструментов для позиционирования фигур на плане (рис. 3).

Рис. 3. Разбивка контура на элементарные фигуры

Рассмотрим пример построения первой комнаты. Рисуем фигуру № 1. Для этого выбираем на панели Элементарные фигуры объект «Прямоугольная трапеция», а затем с клавиатуры вводим значения двух оснований и высоты. Для фигуры № 2 выбираем «Треугольник». Щелчком мыши указываем смежную с трапецией сторону. Длина первой стороны треугольника получается равной длине наклонной стороны трапеции. Два недостающих размера вводим с клавиатуры (рис. 4).

Рис. 4. Построение первой комнаты

Аналогичным образом последовательно выбираем фигуры и вводим их размеры для формирования контура комнаты. Как только все размеры введены, завершаем команду. Контур комнаты будет сформирован автоматически (рис. 5).

Рис. 5. Контур комнаты и форму ла расчета площади

Представленная технология рисования имеет целый ряд очень важных преимуществ.

Контур любой сложности можно нарисовать без каких-либо дополнительных построений, основываясь только на размерах с абриса.

При рисовании комнаты контурами мы получаем не только ее графическое изображение, но и автоматически вычисленную площадь, а также формулу, по которой эта площадь рассчитывается.

Все элементарные фигуры взаимосвязаны между собой. Если при вводе размеров фигуры допущена ошибка, в любой момент можно вернуться в режим редактирования и поправить размер. При этом будет мгновенно перерисован контур комнаты, обновится формула и заново рассчитается площадь.

Программа автоматически отслеживает правильность ввода размеров и, в случае ввода некорректных значений, по которым нельзя построить контур, сообщает об этом. Ошибка будет выявлена максимально быстро.

По описанной выше технологии рисуем все контуры, имеющиеся на плане. Далее при помощи команд редактирования (Перенести, Повернуть и т.д.) собираем их наподобие мозаики так, чтобы расстояние между частями помещений примерно равнялось требуемой толщине стены. При таком методе рисования вам не удастся соблюсти точные толщины стен — по причине того что контуры нарисованы точно по размерам, стены будут получаться «как в реальной жизни» и в большинстве случаев окажутся непрямоугольной формы. После того как все комнаты расставлены по местам, при помощи команды Создать стены между частями помещений в автоматическом режиме создаем объекты «Стена» (рис.  6).

Рис. 6. Контуры комнаты и создание стен между ними

Окончательная подготовка плана

Остается дорисовать недостающие элементы, и план будет полностью готов. Окна, двери, сантехнику и прочие объекты вставляем при помощи библиотеки шаблонов, что займет у нас всего несколько минут. В программе присутствуют все необходимые инструменты для максимально быстрой и точной вставки объектов, элементы библиотеки шаблонов параметрические и взаимодействуют между собой. Такие библиотечные элементы, как окна и двери, могут быть вставлены не только в прямоугольные стены, но и в стены любой геометрической формы (рис. 7).

Рис. 7. Различные варианты вставки объектов в непрямоугольные стены

Более подробно работа с библиотекой шаблонов будет представлена в следующей статье, где мы рассмотрим классическое рисование поэтажных планов.

Для завершения процедуры оформления плана запускаем команду Образмерить автоматически. PlanTracer ТехПлан Pro проанализирует форму комнат и проставит необходимые размеры. При необходимости добавляем недостающие обозначения. Поэтажный план готов. Данные с него можно выгрузить в базу данных и использовать для составления экспликации. Выбирая технологию работы, нужно учитывать, что простые планы, в которых большинство помещений имеет прямоугольную форму, быстрее рисовать при помощи классической технологии. Применять элементарные фигуры имеет смысл только для планов, где большинство комнат — сложной формы. Именно в этом случае технология рисования с помощью элементарных фигур дает значительный выигрыш во времени. А самое главное, при использовании элементарных фигур риск возникновения ошибки при расчете площадей минимален.

Формирование выходных документов

Как и было сказано в начале статьи — всё предельно просто и легко! Осталось нанести последний штрих. Заполняем необходимые сведения о заказчике работ, заключение кадастрового инженера и нажимаем кнопку Сформировать выходные документы (рис.  8).

Рис. 8. Диалог формирования документов технического плана

Результатом работы этой команды будет технический план в печатной и электронной форме, сохраненный в формате XML. Более того, автоматически сформируется пакет документов в ZIP-формате, который можно записать на диск или отправить через портал Росреестра.

Более подробную информацию и ознакомительную версию программы вы можете получить на сайте продукта www.plantracer.ru.

Светлана Коробкова
CSoft
Тел.: (495) 913−2222
E-mail: [email protected]

Как составить план этажа

от: Кэтрин Кей Макмиллан и Патриция Харт Макмиллан и

Обновлено: 03-26-2016

Из книги: Домашний декора

Исследуйте Книга Купить на Amazon

Не приступайте к декорированию без анализа помещения и точного плана этажа. План этажа — это самый простой способ понять, сколько у вас места, и каковы сильные и слабые стороны этого пространства. Чтобы создать точный план этажа, начните с измерения комнаты:

  1. Измерьте вдоль плинтуса длину одной стены, от одного угла комнаты до другого.

    Для точности измерьте с точностью до 1/4 дюйма. Запишите это число на своем черновом плане этажа и в блокноте.

  2. Измерьте остальные стены так же, как вы измерили первую.

    В большинстве комнат четыре стены, но если вы измеряете L-образную комнату, вам нужно измерить больше. Включите в свой эскиз каждую стену, особенно если вы планируете придать одной части комнаты другой пол или настенное покрытие.

  3. Измерьте дверные проемы и другие входы в комнату.

    Обратите внимание, открывается ли дверь в комнату или наружу, и укажите направление (дугой) на черновом плане этажа. Также измерьте расстояния всех проемов — дверей и открытых арок — от концов стен, чтобы вы могли точно определить местонахождение этих проемов на окончательном плане.

  4. Определить размер окон.

    Включить оконную раму от внешнего края до внешнего края. Отдельно запишите размеры молдингов вокруг окна. Измерьте расстояние от пола до низа оконной рамы, от потолка до верха оконного молдинга и от окна (с каждой стороны) до угла стены (или следующего окна или проема).

  5. Измерьте любые архитектурные элементы, включая камины, кронштейны, полки и любые другие встроенные элементы.

    Измерьте окружающее пространство и внешние или габаритные размеры этих предметов, а затем найдите их на своем плане.

  6. Измерьте стены из стороны в сторону и от пола до потолка.

  7. Измерьте расположение электрических розеток, выключателей и других органов управления.

    Обратите внимание, где расположены каналы отопления и кондиционирования воздуха, радиаторы, желоба (покрытия для электрических проводов и водопроводных труб), а также открытые трубы.

После того, как вы закончите измерения, вы готовы нарисовать план этажа в масштабе:

  1. Слегка обведите карандашом основные области комнаты на миллиметровой бумаге, прежде чем твердо выделить трудно стираемые темные линии.

    Включите неровности помещения, такие как опорные колонны или любые другие выступы.

  2. Отметьте на бумаге направление помещения (север, юг, восток и запад).

    Количество и качество естественного света влияет на ряд решений.

  3. Нарисуйте особенности комнаты, используя более толстую прямую линию для стен, окон и каминов.

    Обратите также внимание на внутреннюю ширину дверей и других проемов, чтобы знать, может ли ваш диван (или другой крупный предмет мебели) пройти через проем, вверх по лестнице или за поворотом в коридоре.

  4. Укажите, где расположены все постоянные выключатели, розетки, органы управления, телевизионный кабель и телефонные линии

    Все эти факторы влияют на размещение мебели. Не совершайте ошибку, ставя книжные шкафы перед единственной телефонной розеткой в ​​комнате, загружая все полки, а затем обнаруживая, что не можете подключить телефон!

  5. Начертите фасады каждой стены.

    Фасады стен — это двухмерные изображения, которые помогут вам определить расположение предметов искусства и аксессуаров или оформление окон. Опять же, не забудьте пометить все постоянные элементы, такие как выключатели света, электрические розетки, телефонные и телевизионные кабельные розетки, кондиционеры и вентиляционные отверстия, и так далее.

Эта статья взята из книги:

  • Украшение дома для чайников,

Об авторах книги:

Кэтрин Кей Макмиллан, бывший старший редактор нью-йоркского национального журнала, писательница, чьи работы регулярно в журналах и газетах. Она является автором для международного журнала Florida Design Magazine. Соавтор нескольких книг по декорированию и дизайну, в том числе Sun Country Style, , который является основой для лицензионных фирменных коллекций мебели и аксессуаров трех ведущих американских производителей и импортеров. Выпускница Техасского университета в Остине, она имеет степень магистра психологии и является докторантом психологии в Атлантическом университете Флориды, Бока-Ратон, Флорида.

Патрисия Харт Макмиллан — всемирно известный дизайнер интерьеров, чьи работы по дизайну интерьеров для частных клиентов, дизайнерских витрин и корпораций публиковались в публикациях по всему миру, в том числе в New York Times и USA Today. Известная как знаток тенденций и четко сформулированная точка зрения на дизайн, она часто и широко цитируется как в торговых, так и в потребительских изданиях. Она появляется на телевидении и ток-радио. Плодовитый писатель, она является соавтором и автором семи книг по дизайну и декорированию интерьера, а также авторских коллекций мебели Sun Country Style, основанных на двух книгах. Она преподавала курсы по декорированию в нескольких колледжах и провела многочисленные семинары в США.0061 Журнал Christian Woman и отчеты о тенденциях дизайна для The Sun-Sentinel, газеты Tribune, базирующейся в Ft. Лодердейл, Флорида. Она была главным редактором двух изданий и возглавляла нью-йоркскую фирму по связям с общественностью, представляющую некоторые из самых престижных имен в сфере товаров для дома и строительства. Она имеет степень бакалавра гуманитарных наук по английскому языку со специализацией в области истории искусств (с акцентом на архитектуре) Государственного университета Нью-Йорка (Нью-Пальц). Она была награждена сертификатом Нью-Йоркской школы дизайна интерьера.

Эту статью можно найти в категории:

  • Отделка ,

Простое руководство из 7 шагов на 2022 год

Я нарисовал сотни планов этажей. Сегодня вы узнаете мои главные советы, чтобы вы могли быстро и легко нарисовать план дома. Хорошо звучит? Пойдем.

Если вы новичок в этом, мы начнем с ответов на несколько основных вопросов о планах этажей и о том, почему вы должны включать их в свои списки недвижимости. Тем не менее, вы можете сразу перейти к шагу 1 моего простого 7-шагового процесса, чтобы научиться рисовать план этажа в два раза быстрее и с максимальной точностью.

Кроме того, **спойлер**, мы сотрудничаем с агентами по недвижимости и специалистами по недвижимости, чтобы преобразовать нарисованные от руки эскизы в профессиональные цифровые планы этажей. Если вы здесь для этого, ознакомьтесь с Преобразование плана этажа.

Теперь приступим.

Подпишитесь на 3 бесплатных заказа. Без контракта. Нет кредитной карты.

Попробуйте бесплатно

Содержание

Что такое план этажа?

Поэтажный план наглядно показывает расположение собственности. Потенциальные покупатели и арендаторы любят их, поскольку они помогают им визуализировать планировку пространства. План этажа может быть создан в 2D или 3D, а также может использоваться архитекторами и дизайнерами для описания взаимосвязи между физическими особенностями, пространствами и комнатами, если смотреть сверху.

Планы этажей также могут отображать размеры и ориентацию дома, что позволяет охотникам за жильем подумать о том, как их мебель впишется в пространство, и представить, где восходит и заходит солнце, пока они пьют утренний кофе или вечером. летний шашлык.

Что мне нужно, чтобы нарисовать план этажа?

Вот что я использую:

  • Карандаш с ластиком — подойдет любой, мне нравятся эти Bic’ы.
  • Миллиметровая бумага – Этот блокнот от Silvine хорош. Вырвите 15-20 страниц, чтобы было легче.
  • Лазерный измеритель – серия Leica D2 превосходна.
  • Буфер обмена – Мой был от Asda.
  • Компас или приложение компаса на вашем телефоне (если вы хотите показать стрелку севера).

Должен ли я создать план этажа в книжной или альбомной ориентации?

Книжная ориентация лучше подходит для более тонких домов (также немного легче держать буфер обмена), но наилучшая планировка также зависит от площади или формы собственности. Пейзаж лучше подходит для более широких домов — поймите.

Начертить план дома на одной странице или на отдельных страницах?

Оба подходят. Я бы дал небольшое преимущество возможности рисовать каждый этаж на отдельных страницах. Почему? Потому что, как только вы закончите первый этаж, вы можете отметить, где находятся углы, которые определяют контур следа, а затем поднять страницу и отметить их на странице ниже.

Тогда это старая добрая игра «Соедини точки», и через несколько секунд у вас будет готовый план этажа выше. Первый этаж и последующие этажи выше не всегда точно такие же, но это дает вам огромную и быструю фору в наброске этажей выше. Смущенный? См. Шаг 3 ниже – все станет ясно.

Какие приложения лучше всего подходят для создания плана этажа?

Их нет! Не то чтобы нам это нравилось. Большинство приложений для создания планов этажей неудобны и раздражают. Итак, если вы ищете лучшие приложения для рисования плана этажа, то, боюсь, мы не для вас, друг мой. Нам нравится придерживаться старой школы с помощью лазерного мера, миллиметровой бумаги и карандаша.

Нужно преобразовать эскиз в готовый план этажа? Теперь, что мы можем сделать. См. Преобразование плана этажа для получения дополнительной информации. Вы даже можете попробовать это БЕСПЛАТНО.

Подпишитесь на 3 бесплатных заказа. Без контракта. Нет кредитной карты.

Попробовать бесплатно

Как нарисовать план дома?

Хорошо, есть снаряжение? Проверять! Вы готовы к року. Теперь немедленно покиньте территорию. Ниже я подробно расскажу о каждом из этих 7 шагов, но вот общий порядок действий.

Начните снаружи, двигайтесь внутрь, чтобы сделать первый этаж, скопируйте след для этажа выше, выйдите наружу, чтобы отметить окна, вернитесь внутрь вверх по лестнице, чтобы сделать верхний этаж (этажи), окончательные проверки, затем отправьте свой план в Elements Недвижимость для преобразования плана этажа.

Хорошо, теперь подробнее. Вот мой простой 7-шаговый процесс для наброска точного плана этажа за минимально возможное время.

Шаг 1: Начните снаружи и нарисуйте стены, двери и окна первого этажа

Выйдите наружу к передней части дома и, начиная с нижней части страницы, нарисуйте контур первого этажа. Оставьте достаточно места по бокам на случай, если появятся какие-либо неожиданные пристройки или торчащие части имущества. Кроме того, не начинайте слишком большой/широкий, так как позже в верхней части страницы вам не хватит места.

Примерно отметьте, где находятся двери, отметив, в каком направлении они открываются. Отметьте любые окна простой линией. Не беспокойтесь о совершенстве, вы всегда можете исправить ситуацию на лету с помощью ластика.

Для простых домов достаточно начать с 1 или 2 внешних стен. Для более крупных и сложных свойств попробуйте обойти заднюю часть и получить полный контур основания, прежде чем отправиться внутрь.

Шаг 2: Войдите внутрь, измерьте, начертите и пометьте комнату за комнатой

Пройдите внутрь и начните рисовать стены. Измеряйте на ходу, выполняя измерения от внутренней стены до внутренней стены, и убедитесь, что ваш лазерный измеритель правильно настроен для измерения от нижней части устройства (см. значок на изображении ниже).

Начать стрелять лазером. Приложите нижнюю часть к стене и, удерживая ее горизонтально и прямо, направьте ее на другую сторону комнаты. Четко запишите размеры на плане рядом с указанной стеной с точностью до 2 знаков после запятой, например. 4,65 м.

Для квадратной/прямоугольной комнаты достаточно двух измерений. Для помещений более сложной формы измерьте каждый участок стены и сопроводите его двунаправленной стрелкой, указывающей, где он начинается и где заканчивается. Чем больше измерений, тем лучше избежать ошибок и задержек в дальнейшем. Измерьте любые особенно толстые стены, используя свой буфер обмена, чтобы помочь.

Добавляйте названия комнат и детали по мере того, как вы будете отмечать такие вещи, как туалеты, кухонные столешницы, раковины, плиты и т. д. Не забудьте добавить лестницы. Поскольку макет должен быть совмещен, окна, которые вы отметили снаружи, могут быть не совсем правильными, поэтому при необходимости откорректируйте их.

Шаг 3: Скопируйте отпечаток первого этажа на новую страницу

Теперь, когда вы закончили рисовать первый этаж, ударьте себя кулаком 👊. Вы сломали хребет работе. Теперь вы можете ускориться на следующий этаж.

Видите, где находятся углы участка земли? Скопируйте их на страницу ниже, затем соедините точки, и у вас есть первый этаж.

Используйте свое суждение, чтобы внести какие-либо исправления, если этажи не совсем одинаковы. На первых этажах часто есть пристройки или части здания, которых нет на верхнем этаже.

Шаг 4: Выйдите на улицу и отметьте окна первого этажа.

Вернитесь наружу и отметьте окна в передней части дома. Часто они находятся прямо над окнами первого этажа, так что это приятно.

В этом примере посмотрите, где находится крошечное окошко на конце фасада, знание того, где оно находится, будет очень кстати, когда дело доходит до начала строительства на первом этаже.

Доберитесь до всех высот, которые сможете, и примерно отметьте, где находятся окна.

Шаг 5: Измерьте и начертите первый этаж

Вернитесь внутрь и поднимитесь по лестнице. В сегодняшнем примере вы увидите, что, зная положение крошечного окошка на лестнице из шага 4, я уверен, где находится стена, разделяющая конец лестницы и спальню 3.

Затем просто взломайте то же, что внизу. При измерении и чертеже спален обратите внимание и на ширину любых шкафов в спальне; сделайте очевидным, что это шкафы, нарисовав дугу двери на плане. Когда вы сориентируетесь, измените положение отмеченных вами окон (при необходимости).

В ванной нарисуйте раковины, душевые и туалеты, как вы их видите.

Шаг 6: Окончательная проверка

Вы потратили время на то, чтобы набросать великолепный план этажа, молодец! Пожалуйста, не стреляйте себе в ногу, если не укажете ключевой размер или забудете что-то, что может вызвать путаницу, когда вы конвертируете свой эскиз в готовый план этажа.

Сядьте и проверьте следующее…

  • Каждый этаж помечен, например. Цокольный этаж, Первый этаж и т.д.
  • Каждому помещению присваивается имя, например. Кухня, гостиная, спальня 1, ванная комната и т. д.
  • Стрелка севера включена (если хотите)
  • Отображается часть адреса – полезно, если каждый день рисуется много планов этажей
  • Все размеры присутствуют и легко читаются – это очень важно!

Шаг 7: Отправить для преобразования плана этажа с помощью Elements Property

Теперь вы не можете просто загрузить свой эскиз на Rightmove, так как же вы собираетесь преобразовать нарисованный от руки эскиз объекта в профессиональный цифровой план этажа? Ваши варианты — сделать это самостоятельно или отдать на аутсорсинг.

Если вы не получаете садистского удовольствия от использования Metropix, избегайте этого. И если вы не готовы свести на нет свои драгоценные часы, щелкая мышью в каком-либо другом программном обеспечении для создания планов этажей, вам следует избегать этого.

Здесь мы выходим на сцену слева. Загрузите свой эскиз в Elements Property простым перетаскиванием, и всего через 3 часа готовый план этажа снова будет у вас. Скоро у нас даже будет мобильное приложение, чтобы вы могли загрузить свой эскиз, находясь в собственности.

Вы можете настроить цветовую схему, что отображать на плане, ваш логотип (или логотип вашего клиента), текст заявления об отказе от ответственности, единицы измерения, т. е. имперские, метрические или оба, тип файла, который вы хотите — список можно продолжить. Это довольно приятная сделка.

Сколько? Проверьте нашу страницу цен. В стоимость включены неограниченные поправки и дружелюбная поддержка клиентов 24/7.

Хотите попробовать Преобразование плана этажа БЕСПЛАТНО? Введите BLOG28 при создании учетной записи, и вы получите 3 бесплатных заказа, счастливых дней 🙂

Подпишитесь на 3 бесплатных заказа. Без контракта. Нет кредитной карты.

Попробуйте бесплатно

  • Автор
  • Последние сообщения

Алекс Стреттон

Алекс — основатель Elements. Плохие фотографии недвижимости и плохие списки расстроили его, поэтому он построил бизнес, чтобы помочь решить проблемы.

Он также учит агентов, как делать потрясающие фотографии недвижимости, ведя блог и проводя тренинги для участников Rightmove.

Ракетный спорт, уличная фотография, путешествия и бросание своего Триумфального Тигра в какие-то извилины — его главные пороки. Взрыв среднего игрока в гольф.

Последние сообщения Алекса Стреттона (см. все)

Опубликовано 30 июля 2022 г.

Как нарисовать план этажа, как профессионал — Полное руководство

Пространственное планирование, как известно в бизнесе, должно быть один из моих любимых процессов при перепланировке пространства. Этот этап в конечном итоге наступает после того, как вы оценили и тщательно изучили бриф. (Назначение помещения, кто и как будет его использовать). Это мозговой штурм и поиск лучшего решения, позволяющего максимально эффективно использовать пространство, и мне это нравится!

На этом жизненно важном этапе планирования стоит потратить время, и лучше всего то, что вам не обязательно иметь для этого дорогой компьютер. Это также здорово, если вы не особенно разбираетесь в компьютерах.

Почему вы должны планировать свое пространство

Планирование того, где будет располагаться ваша мебель, с самого начала гарантирует, что вы сможете спланировать другие элементы дизайна, такие как освещение, мебель, размещение произведений искусства и т. д. они говорят.

Экономьте время и деньги

В конечном счете, это сэкономит вам время, деньги и сведет уровень стресса к минимуму. Независимо от того, собираетесь ли вы полностью изменить дизайн или нет, лучше всего убедиться, что ваш текущий или предлагаемый выбор мебели подходит.

Фокусные точки

В каждой комнате должна быть зона, создающая фокус. Планируя планировку комнаты, вы можете решить, где вы хотели бы создать все важные фокусы. Нет ничего хуже, чем плохо спланированная комната, в которой глаза блуждают и не на чем остановиться.

Совет :  Планирование расстановки мебели также поможет вам определить, где потребуется электричество. Опять же, можно значительно сэкономить, если вы знаете, где вам понадобятся эти штепсельные розетки и осветительные приборы. Ваш электрик/строитель тоже это оценит!



Как нарисовать план этажа, как профессионал – Полное руководство



План мебели и освещения на первом этаже.

План этажа

Да, это очевидно, но некоторым нравится гадать, насколько велики их комнаты на самом деле. Крайне важно, чтобы вы сделали точные замеры комнаты. От очевидных, таких как ширина и длина, до любых встроенных единиц. Не забудьте измерить размер ваших окон и дверей, включая направление, в котором дверь открывается, так как это укажет, где вы потеряете пространство. Убедитесь, что вы указали высоту (высоту). Обратите внимание на любые оставшиеся настенные светильники, такие как настенные светильники. Это необходимо учитывать при планировании комнаты. Вы не хотите планировать свою мебель так, чтобы книжный шкаф оказался слишком высоким и загораживал настенную лампу!




Нарисовав план этажа, вы лучше поймете основную форму комнат и то, на что вам, возможно, придется обратить внимание. Например, расстояние между окнами, а также размер окна для чертежей фасадов.



Нарисуйте примерный план этажа со всеми его размерами, включая вертикальный чертеж области окна и радиатора.



Для меня правило масштаба бесспорно побеждает!

Затем перерисуйте в масштабе. Правило масштаба является обязательным, если вы собираетесь убедиться, что планировка комнаты будет работать. (Дизайнеры, как правило, используют масштаб 1:50 или 1:20. Например, если рисунок имеет масштаб «1:10», все, что нарисовано с размером «1», будет иметь «реальный» размер « 10 дюймов в реальном мире, поэтому размер 150 мм на чертеже будет 1500 мм в комнате).

Если у вас нет масштабной линейки, используйте миллиметровую бумагу и установите шкалу, как показано ниже.



Нарисованный от руки в масштабе план этажа с размерами. Убедитесь, что вы записали каждый размер на чертеже, чтобы использовать его в качестве наглядного руководства для добавления макета мебели.

После того, как вы начертите план этажа в масштабе, вам не захочется рисовать его снова. Есть несколько способов обойти это….

1. Поместив лист кальки поверх основного плана этажа, нарисуйте каждый макет на новом листе кальки.



Источник



2. Если у вас есть принтер с функцией копирования, скопируйте главный план этажа несколько раз. (Это мой предпочтительный метод, поскольку я предпочитаю его кальке, поскольку макеты более четкие, и у вас есть печатная копия каждого макета). Вы можете использовать каждую копию для рисования, чтобы создать другой макет.

Первоначально вы можете просто набросать несколько макетов, чтобы получить представление о том, как использовать пространство. Я действительно люблю эту часть.

СОВЕТ: Вы должны убедиться, что у вас есть место для открытия мебели, такой как шкафы, вытяжные шкафы и буфеты.



Набросок расстановки мебели с использованием копии генерального плана этажа.



3. Другой способ – нарисовать и вырезать предметы мебели, которые вы собираетесь использовать. Если вы любили Голубого Питера в детстве, вам понравится этот метод, хотя он не требует приклеивания или склеивания.

Это может показаться сложной задачей, но, честно говоря, когда вы их нарисовали и вырезали, все. Если вы собираетесь выбрать этот метод, рекомендуется сделать фотографию каждого макета в качестве записи для сравнения.

Измерьте и нарисуйте каждый предмет мебели на листе бумаги. Вы можете использовать миллиметровую бумагу, чтобы помочь со шкалой, если у вас нет масштабной линейки.



Аккуратно вырежьте каждый предмет мебели.



Разместите предметы мебели поверх основного плана этажа, чтобы создать различные варианты планировки.





СОВЕТ:  Вы должны убедиться, что у вас есть место для открытия мебели, такой как платяные шкафы, вытяжные шкафы и буфеты.



Какой бы метод вы ни выбрали, как только вы получите планировку, которая вас устраивает, вам нужно еще раз проверить, подходит ли мебель, особенно если вы примерно нарисовали свою мебель по размеру.



Записная книжка с размерами предложенных предметов мебели, которую хотел использовать клиент, использовалась для того, чтобы убедиться, что предметы мебели соответствуют окончательному предложенному макету.

Рекомендуется записывать любые размеры имеющейся у вас мебели, которую вы можете повторно использовать в помещении.

Если вы делаете полную переделку, включая мебель, вы, возможно, не выбрали или даже не знаете никаких размеров на этом этапе. Не волнуйтесь, многие предметы мебели имеют стандартные размеры, такие как кровати, диваны, обеденные столы и т. д. Это всего лишь начальный этап планирования, чтобы увидеть, что работает и где в комнате, так что не слишком напрягайтесь. Вы можете найти стандартные размеры большинства предметов мебели, таких как кровати, в Интернете.



Окончательная планировка

Совет: если вы используете стандартные размеры мебели, обязательно запишите их на выбранной окончательной планировке. Это поможет при поиске мебели в качестве ориентира. У вас также будет постоянная запись, к которой можно вернуться.





Очень полезным справочником по стандартным измерениям является «Карманный справочник архитекторов» Шарлотты Баден-Пауэлл, Джонатана Хетрид и Энн Росс. Это была бесценная книга во время и после получения степени по дизайну интерьера. Амазон продает его здесь.

Маневренность/антропометрия

Конечно, речь идет не только об измерении мебели, чтобы убедиться, что она подходит, но и о том, достаточно ли у вас места для перемещения по комнате. Есть ли у вас место, чтобы стоять и сидеть, от обеденного стола до места для ног, когда вы сидите на диване или стуле. Эти измерения называются антропометрическими и основаны на среднем росте человека в состоянии покоя, а также при использовании стульев, столов, кроватей и т. д.

Ниже приведены несколько полезных руководств…



Свободное пространство для ног и пространство, необходимое для комфортного стояния и сидения 700 мм



Минимальное пространство вокруг кровати в идеале составляет 700 мм – для заправки кровати и маневренности.



Убедитесь, что у вас достаточно места для передвижения по комнате. В идеале вы должны разрешить как минимум 900 мм для одного человека, перемещающегося по комнате между мебелью.

Также подумайте о доступе к окну и держите дверные проемы свободными для облегчения доступа. Да, и не забывайте об отверстиях ящиков и шкафов, а также о внутренних дверях, открывающихся в комнату.





Наконец, для каждого макета запишите плюсы и минусы, чтобы вы действительно поняли, что работает, а что нет в вашем пространстве. Это хороший способ поразмышлять и по-настоящему проанализировать, как работает комната.



До следующего раза, спасибо, что нашли время зайти сегодня в блог!

Maria

Пожалуйста, следуйте и как мы, как мы,:

Например:

Как погрузка …

Планы этажей. когда-нибудь хотел научиться рисовать план этажа, тогда у меня есть вы. Я покажу вам, насколько это просто, и дам вам два способа сделать это. Если вы можете использовать рулетку и провести несколько прямых линий с помощью линейки, вы можете это сделать!

Этот пост может содержать партнерские ссылки. Если вы решите приобрести рекомендуемый продукт, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас.   Это помогает мне предоставлять вам этот замечательный контент каждую неделю. Будьте уверены, что я не буду рекомендовать продукт, который я не использовал бы сам.

Этот пост предназначен для разработки плана этажа для реальной жизни. Я научу вас, как нарисовать базовый план этажа и как сделать шаблоны мебели, используя грубый набросок, бумагу с сеткой и/или обычную бумагу.

Вы узнаете, что неплохо составить план этажа, чтобы убедиться, что у вас достаточно места для мебели, которую вы планируете купить. Это лучший способ убедиться, что вы не тратите деньги на мебель, которая не вписывается в ваше пространство.

Кстати, это тот же процесс проектирования, который дизайнеры использовали бы для планирования пространства, если бы у них не было дорогого программного обеспечения для проектирования и им приходилось использовать традиционные методы.

Этот пост не для рисования профессиональных планов этажей. В этом посте я не буду рассматривать чертежи фасада или вид фасада, архитектурные чертежи, новый дизайн дома или планы дома.

Это просто для создания основных планов этажей, чтобы помочь с расстановкой мебели, прорисовкой формы комнаты, окон, дверей и других простых конструкций в вашей комнате. Если вам нужны точные планы этажей, я бы обратился за помощью к дизайнеру.

Почему важно рисовать план этажа в масштабе?

Составление плана этажа в масштабе важно по нескольким причинам. Во-первых, это сэкономит вам массу времени и сил. Представьте, что вы хотите переставить мебель в своей комнате. Обычно вы перемещаете мебель из стороны в сторону, пока не выясните, что подходит и что выглядит хорошо. Затем, после нескольких часов изнурительной тяжелой работы, вы можете даже не быть довольны результатами.

Во-вторых, это может сэкономить вам сотни или даже тысячи долларов. Представьте, что вы покупаете новую секцию, а через несколько недель ее доставляют, и она не помещается в комнате. ФУ! Не делайте этого. Сначала нарисуйте план этажа, чтобы не совершить эту ошибку!

Создав свой собственный план этажа в масштабе, вы сможете выполнять тяжелую работу на листе бумаги. В буквальном смысле вы можете перемещать мебель по плану, пока она не станет такой, какой вы хотите. В комнате даже пальцем не пошевелишь. Это сэкономит вам часы проб и ошибок и, возможно, сожжет много калорий. 😉

Вам может понравиться это…

Дополнительные советы по декорированию читайте в моем посте Как украсить как профессионал . Я делюсь множеством советов, чтобы показать вам, как сделать комнату такой, какой ее создают дизайнеры.

Примечание:

В качестве примера в этом посте я использую свою гостиную 16 x 20 футов. Тем не менее, я проведу вас шаг за шагом, чтобы создать план комнаты в вашем доме.

Вот изображение моей настоящей комнаты, на основе которого я создал этот увеличенный рисунок. Используйте его для ссылки на примеры на чертежах плана этажа.

Рисование грубых очертаний комнаты

Первый шаг к тому, чтобы начать рисовать наш простой план этажа, это нарисовать на листе бумаги набросок основного плана вашей комнаты. Нет линейки. Просто нарисуйте карандашом четыре внутренние стены вашей комнаты и покажите примерное расположение дверей и окон. Мы не собираемся иметь дело с наружными стенами, потому что в этом посте мы просто фокусируемся на одной комнате за раз.

Это просто для справки. Вы сделаете настоящий масштабный рисунок на другом листе бумаги позже.

Как измерить вашу комнату

Самый простой способ записать свои измерения — использовать рулетку для измерения фактической стены от одного конца до другого. Запишите размеры на чертеже в футах и ​​дюймах.

Начните с начала самой длинной стены и измерьте ширину комнаты. Измерьте расстояние от него до начала двери, окна или другой постоянной конструкции. Отметьте это измерение на своем плане. См. изображение ниже.

Измерьте следующий предмет на стене, отметьте его на плане и продолжайте измерять и отмечать все по всей стене.

Используйте параллельные линии с небольшими перпендикулярными отметками, чтобы показать, что представляет измерение. Сделайте это для всех ваших стен.

Далее мы возьмем этот чертеж и размеры и масштабируем их с помощью листа миллиметровой бумаги.

Как нарисовать план этажа с помощью листа миллиметровой бумаги

Самый простой способ сделать план в масштабе — это использовать миллиметровую бумагу. Чтобы использовать этот метод, вы в основном считаете квадраты как футы. Например, если ваша стена была 12 футов 6 дюймов (двенадцать футов, шесть дюймов), ваша линия будет иметь длину 12 1/2 квадратов.

Размер ваших окон изменится с 3 футов (футов) на 3 квадрата. Размер камина может варьироваться от 5 футов (футов) до 5 квадратов и так далее.

Одна вещь, о которой следует помнить при выполнении чертежа в масштабе на миллиметровой бумаге; Если ваша комната маленькая, ваш рисунок в масштабе тоже будет маленьким. Вы можете решить эту проблему двумя способами.

1. Увеличьте план этажа, используя 2 квадрата на фут. Это удвоит ваш план.

Вверху: Вы можете видеть, что пытаться передвигать виртуальную мебель на этом листе бумаги было бы трудно, потому что размер комнаты очень мал.

Чтобы исправить это, нарисуйте свою комнату 12 x 12, используя два квадрата на фут . Теперь вы можете видеть, что план комнаты занимает большую часть бумаги размером 8 1/2 x 11 дюймов. Это будет намного проще в использовании.

Помните, что если вы удвоите план комнаты, вам также придется удвоить все элементы, входящие в комнату. Двери, окна, мебель, все.

2. Увеличьте план этажа с помощью принтера.

НО …если вы сделаете это, вам также придется увеличить все, что вы рисуете для плана, например, мебель, на тот же процент. ЭТО ОЧЕНЬ ВАЖНО!

Вы просто начертите свой план методом 1′ = 1 квадрат, а затем увеличите план на принтере. Запомните процент, который вы использовали для увеличения плана, затем таким же образом увеличьте план мебели. (Подробнее ниже)

Получите версию этого поста в формате PDF для печати!

Поставляется в комплекте с шаблоном мебели для печати и листом сетки всего за $10

ПОЛУЧИТЕ ЭТО ЗДЕСЬ!

Как передать рисунок от руки с помощью

измерения на миллиметровой бумаге.

На изображении ниже я показываю вам, как я нарисовал свою гостиную 16 x 20 футов. Вы собираетесь взять рисунок от руки и перевести ноги в квадраты.

Начните с рисования контура комнаты сплошными линиями. (Обозначено ниже черным квадратом.) 16 футов = 16 квадратов, 20 футов = 20 квадратов.

Теперь вы собираетесь добавить размер всей комнаты. (Обозначено красной линией с размером комнаты между ними.)

Оставьте место между стеной (сплошная линия) и размером стены, потому что чуть позже мы добавим размеры дверей и окон между ними.

Черные числа просто показывают вам, как я считал квадраты 20 квадратов = 20 футов. Вы не будете писать эти цифры на бумаге.

Если у вас есть комната, которая не является прямоугольником или квадратом, а вместо этого имеет выступы или наклонные стены, вам нужно будет нарисовать ее на бумаге точно так же, как в комнате.

Как нарисовать двери, окна и другие постоянные конструкции

Теперь вам нужно нарисовать все, что является постоянным в комнате. Постоянными конструкциями могут быть двери, окна, камин, встроенные шкафы, лестницы или любые другие конструкции, которые нельзя перемещать и которые могут повлиять на расположение вашей мебели. Посмотрите, как их нарисовать на следующем шаге, или вы можете использовать чертежный шаблон.

Убедитесь, что ваш шаблон имеет тот же масштаб, который вы используете для рисования плана. Это должно быть (Масштаб: 1/4 дюйма = 1 фут), что является типичной миллиметровой бумагой. Не волнуйтесь, это измерение — это просто размер квадратов. Это не повлияет на то, как вы будете передавать свои измерения. Просто убедитесь, что миллиметровка, которую вы используете, такая же, как и шаблон, который вы покупаете.

Вы будете использовать свой рисунок от руки, чтобы перенести свои фактические измерения на миллиметровую бумагу, используя 1 квадрат на 1 фут или (2 квадрата на 1 фут, если ваша комната маленькая).

После записи измерений используйте линейку для сделайте параллельные линии и перпендикулярные отметки, также называемые размерными линиями, чтобы показать, где вы начинаете и заканчиваете свои измерения.

В следующем разделе я научу вас, как сделать их похожими на настоящие двери и окна.

У меня есть встроенные элементы, которые проходят по всей длине одной стены и останавливаются прямо перед двумя боковыми окнами. Я бы нарисовал их в плане, как на картинке ниже. Используя квадраты, вы можете увидеть, что мои встроенные устройства имеют размеры 2 фута в глубину и 16 футов в длину.

В приведенном ниже примере ( измерений снизу, начиная справа) Я начинаю со стены 2 фута 8 дюймов, затем размер окон составляет 3 фута 1 дюйм   Затем появляется больше места на стене 2 фута 3 дюйма, затем окно 3 фута 1 дюйм, затем стена 2 фута 3 дюйма, затем окно 3 фута 1 дюйм, пространство стены в 9 дюймов и, наконец, мои встроенные модули размером 2 фута в глубину. * Извините, я пропустил размер 9 дюймов на чертеже.

Подсказка:

Если сложить все эти отдельные измерения, то получится общая длина стены. Если это не так, перепроверьте свои измерения.

Для расстановки мебели не обязательно быть точным. Дюйм или два для всей стены в порядке. Вы просто используете это, чтобы помочь вам разместить мебель, и дюйм здесь или там не испортит все.

Однако, если вы пытаетесь втиснуть что-то в ограниченное пространство, например, кухонные шкафы, которые должны помещаться между двумя стенами, вам потребуются точные размеры.

В этом случае вам может быть лучше, чтобы профессионал нарисовал план этажа, чтобы убедиться, что у вас не возникнет никаких проблем. Гораздо безопаснее использовать планы этажей в масштабе для таких областей вашего дома, как гостиная, столовая или спальня. Но пока вы не имеете дело со шкафами, бытовой техникой или сантехникой, все должно быть в порядке.

Как нарисовать оконный проем на плане этажа

Если у вас есть окно , теперь вы можете сделать его похожим на окно, добавив линию снаружи и внутреннюю линию стены, чтобы соединить перпендикулярные измерительные метки. . Это похоже на коробку с линией посередине. См. красный кружок.

Как нарисовать дверь и дверной проем на плане этажа

Если вы рисуете дверной проем или проем в стене , то отметьте начало и конец перпендикулярными линиями. Затем сотрите линию стены между ними, чтобы показать отверстие.

Если у вас есть реальная дверь в дверном проеме, вы можете показать поворот двери , добавив линию и кривую. Важно отметить на плане распашную дверь. Таким образом, вы знаете, что не стоит ставить предмет мебели на пути к двери, чтобы она могла правильно открываться и закрываться.

В приведенном ниже примере нарисованы мои французские двери, ведущие наружу. Именно поэтому он выглядит как окна с распашной дверью. Если бы это была обычная деревянная дверь, я бы показал это на плане, стерев линию между отметками и добавив поворот двери.

Как нарисовать камин на плане этажа

Чтобы отметить камин , нарисуйте его, как показано на примере ниже. Конечно, ваш камин может выглядеть иначе, чем этот. Важны размеры, а не форма, поэтому не волнуйтесь о том, чтобы сделать ее идеальной.

Как нарисовать лестницу на плане этажа

Чтобы показать лестницу в комнате, вы просто нарисуете прямоугольник размером с лестницу. Вы также можете добавить лестницу, добавив линии. Затем вы добавите стрелку, показывающую, идет ли лестница вверх или вниз из этой комнаты.

Теперь, когда ваша комната измерена и начерчена в масштабе, вы также должны измерить и нарисовать все предметы мебели. Я покажу вам, как это сделать, в разделе «Измерение и масштабирование содержимого вашей комнаты» ниже.

Но сначала я хочу показать вам, как нарисовать план этажа с помощью простого листа бумаги и линейки. Это ссылка на архитектурную линейку, которая имеет разные шкалы прямо на линейке. Но можно и обычной линейкой.

Как нарисовать план этажа с помощью простой бумаги, линейки и карандаша.

Если вы только начинаете, лучше всего использовать метод миллиметровки. Но если у вас есть только обычная бумага, это все еще возможно.

Начиная с комнаты, нарисованной от руки, если вы измеряли комнату в дюймах, а не в футах и ​​дюймах, вы можете сначала преобразовать эти измерения в футы и дюймы, чтобы упростить этот шаг. См. пример ниже. 62,75″ = 5′ 3″

С помощью линейки вы переведете все измерения из футов и дюймов в дюймы и доли дюймов.

Я знаю, что только что сказал вам перевести в футы и дюймы. Но это другое. Повесить там. Это проще, чем кажется.

Вот пример.

Если размер вашей стены составляет 12 футов 6 дюймов (двенадцать футов шесть дюймов), то вы проведете линейкой прямую линию длиной 12,6 дюйма (двенадцать с половиной дюймов). Вы переводите футы в дюймы, а дюймы в доли дюймов. Если вы сохраните измерение на уровне 62,75 дюйма, вы не сможете правильно преобразовать его. Есть смысл?

Повторите это для всех ваших стен.

Происходит следующее: мы уменьшаем вашу комнату, чтобы она поместилась на листе бумаги, сохраняя при этом масштаб всего в ней прежним.

Если размер вашей комнаты превышает 8 футов (футов) x 11 футов (футов), вам понадобится лист бумаги большего размера, потому что ваш рисунок будет больше, чем лист бумаги 8 1/2 x 11 футов.

Размер моей комнаты 16 футов на 20 футов, поэтому мне понадобится лист бумаги побольше размером не менее 16 на 20 дюймов. На самом деле больше, потому что мне нужно место, чтобы написать свои измерения на внешней стороне стен.

Ниже приведен мой первоначальный масштабный рисунок, показывающий стены на высоте 16 и 20 футов.

Вы также можете использовать линейку архитектора, и она сделает часть работы за вас. В основном линейка имеет разные стороны, и каждая сторона имеет разное измерение шкалы.

Итак, если ваш рисунок имеет масштаб 1/4″, вы можете просто перевернуть линейку на сторону линейки 1/4″ и отметить свои измерения.

Как перенести размеры с вашего рисунка от руки на чертеж в масштабе

Теперь вам нужно взять рисунок с дверями, окнами и капитальными конструкциями, который вы нарисовали в начале этого урока, и перенести их на новый чертеж.

Вы в основном берете размеры с вашего рисунка от руки, меняете их на дюймы и отмечаете на масштабном плане с помощью линейки.

Вы будете рисовать так же, как и на миллиметровой бумаге, но вместо того, чтобы считать квадраты, будете измерять и отмечать линейкой на обычной бумаге.

Ниже вы можете видеть, что я измерил некоторые участки стены, окно и французскую дверь на моей первой стене с помощью линий. Линейка показывает вам, как я изменил свой размер французской двери с (шесть футов и три дюйма) фактического размера двери на (шесть и три дюйма) нашего масштабированного измерения, и отметил это измерение перпендикулярными линиями.

Сделайте это для всех ваших измерений, начиная с начала стены и заканчивая ее концом. Вы все еще собираетесь написать фактическое измерение на плане. Вы просто меняете размер своего рисунка.

Проделайте это со всеми своими стенами, окнами, дверями и постоянными конструкциями.

Это определенно сложнее, чем использование миллиметровой бумаги. Но как только вы освоитесь, это не так уж и плохо. Я настоятельно рекомендую начать с миллиметровой бумаги в первый раз.

Как нарисовать мебель в масштабе

Измерение и масштабирование содержимого вашей комнаты

После того, как вы нарисовали всю комнату в масштабе, теперь вы можете измерить все, что собираетесь разместить в ней. Мебель, ковры, напольные растения, торшеры и т. д.

Если вы используете существующую мебель, просто измерьте ее так же, как вы измеряли комнату, и преобразуйте ее в масштаб.

Пример: если ваш диван имеет размеры 7 футов в длину и 3 фута в глубину, то ваш масштабированный диван будет иметь размеры 7 дюймов на 3 дюйма для метода с использованием обычной бумаги. Или 7 квадратов на 3 квадрата, если вы используете метод миллиметровки.

Если вы покупаете новую мебель, то снимите мерки и переведите их таким же образом… перед покупкой!

* Только помните… вы должны использовать один из методов как для комнаты, так и для мебели.

Если вы рисовали свою комнату методом обычной бумаги, то нарисуйте мебель с помощью обычной бумаги и линейки.

Если вы нарисовали свою комнату на миллиметровой бумаге, нарисуйте свою мебель на миллиметровой бумаге, используя метод квадратов. 1 кв. = 1′ или 2 кв. = 1′

И если вы использовали принтер для увеличения плана этажа, используйте тот же процент для увеличения предметов мебели после того, как вы начертите их все на одном листе бумаги.

Перенесите размеры мебели на план

Нарисуйте все, что входит в комнату, с помощью линейки на отдельном листе обычной бумаги или миллиметровой бумаги. Затем пометьте их.

Затем вы собираетесь вырезать эти части. Они должны выглядеть примерно так, как в этом примере ниже. Я показываю вам версию на миллиметровой бумаге с плотностью 1 квадрат на фут.

*Помните, если вы нарисовали свою комнату с 2 квадратами на фут, то и ваша мебель должна быть с 2 квадратами на фут! Если вы этого не сделаете, все ваши весы будут сбиты, и дизайн вашей комнаты будет неправильным.

Не забудьте отметить каждую часть, чтобы вы знали, что это такое. Не забывайте, что если вы увеличили рисунок комнаты, вам захочется увеличить эту страницу так же, как , прежде чем вырезать части.

Нужна помощь в рисовании этих предметов мебели? Попробуйте использовать несколько шаблонов планов этажей. Помните о масштабе при выборе миллиметровки и шаблонов. Убедитесь, что они одного масштаба. Самый распространенный масштаб — 1/4″ = 1′. Но есть еще 1/2″ = 1′ и 1/8″ = 1′ Для нашего чертежа масштаб будет 1/4″. Это будет один квадрат на листе миллиметровой бумаги размером 1/4 дюйма.

Как использовать масштабированный план этажа

Теперь, когда у вас есть масштаб комнаты и предметы мебели, вы можете перемещать вырезы мебели в комнате сколько угодно, пока не найдете идеальное расположение для вашего пространства.

Позаботьтесь о хорошем транспортном потоке, убедитесь, что ваша мебель обращена к вашему фокусу и не блокирует дверные проемы.

Моя реальная планировка мебели в комнате

Вы можете точно увидеть, как вся ваша мебель впишется в комнату, просто перемещая мебель на плане этажа.

Обратите внимание, что во втором примере расстановка мебели не оптимальна. Секция фактически блокирует часть входа в комнату и немного блокирует французские двери. Всего за две секунды я могу увидеть, где моя мебель будет работать, а где нет.

Резюме…

Когда вы рисуете планы этажей в масштабе, это сэкономит вам много времени и нервов при украшении или покупке вашей комнаты. Держите свой план в безопасности, и в следующий раз, когда вы столкнетесь с проблемой украшения, вы сможете вытащить ее и поиграть с идеями в свое удовольствие.

Если вы решите попробовать использовать программу для создания цифровых планов этажей, начните с программы Room Sketcher, и она бесплатна.

Если у вас есть вопросы или комментарии, пишите их ниже.

Похожие сообщения…

Планы этажей гостиной (типы, примеры и соображения)

С помощью Cedreo вы можете быстро создавать планы этажей гостиной, чтобы помочь клиентам визуализировать свое новое пространство и быстрее заключать сделки. Начать бесплатно С помощью этой простой в использовании программы вы можете рисовать планы гостиной всего за несколько кликов, перетаскивать элементы мебели и материалы и быстро создавать 3D-визуализацию, чтобы помочь вашим клиентам визуализировать свои гостиные еще до начала строительства дома.

Начать рисовать сейчас

Типы планов этажей гостиной

Cedreo позволяет рисовать два основных типа планов этажей жилых комнат: 2D-виды сверху вниз и подробные 3D-модели. Независимо от вашего уровня навыков 3D-дизайна, любой может с легкостью создавать планы этажей и 3D-визуализацию с помощью Cedreo. Это универсальный инструмент, который вам нужен для создания чертежа дизайна гостиной любым удобным для вас способом.

2D-планы этажей гостиной

Нарисуйте гостиную с упрощенным видом сверху вниз в стиле традиционных архитектурных чертежей. Начните с нуля или импортируйте существующие планы, чтобы ускорить процесс. Интуитивно понятное редактирование, маркировка, цветовое кодирование и представление мебели позволяют вам рисовать 2D-планы этажей, которые улучшают понимание клиентов и общение с ними.

Подробнее

3D-планы гостиной

Благодаря Cedreo создание реалистичных 3D-планов больше не является проблемой. Он быстро преобразует ваши 2D-чертежи жилых комнат в 3D-визуализации одним щелчком мыши. Добавляйте детали с помощью настраиваемых материалов, текстур, цветов, освещения и декора, чтобы создать реалистичную презентацию, привлекающую внимание клиентов.

Узнать больше

6 Основные аспекты планировки гостиной

Чтобы правильно нарисовать план гостиной, вам необходимо учитывать несколько важных факторов. Приведенные ниже рекомендации помогут вам убедиться, что дизайн, который вы разрабатываете, обеспечивает наилучший баланс красоты и практичности.

Размеры гостиной

Нарисуйте гостиную, соответствующую потребностям вашего клиента, найдя правильные размеры. Идеальная длина и ширина комнаты будут определяться ежедневными привычками жильцов и размером их домохозяйства. Например, большой семье может потребоваться достаточно места для сидения и игр детей. Вы можете легко изменить размеры плана этажа Cedreo, перетаскивая и перемещая стены.

Назначение гостиной

Гостиная часто является универсальным помещением, которое служит многим целям. Они могут быть основным пространством для развлечений, отдыха, а иногда и работы. Ваш эскиз гостиной должен учитывать различные функции, которые имеет в виду ваш клиент, обеспечивая правильную планировку и дизайн для каждой из них.

Мебель и отделка

Ни один план этажа не является полным, если он не включает расстановку мебели и предметы интерьера . Вставка этих элементов позволяет вашему клиенту получить четкое представление о том, как можно использовать пространство и сколько места ему доступно. Добавление этих предметов упрощается благодаря готовой к использованию библиотеке мебели и украшений для комнаты Cedreo, все из которых могут быть изменены по размеру, эстетике и ориентации.

Источники естественного света

Наиболее полезные эскизы жилых комнат учитывают источники естественного света и то, как они влияют на условия внутреннего освещения. Эта информация может иметь решающее значение для принятия дизайнерских решений, а ее точное представление может дать вашим клиентам более реалистичные представления о том, как комната будет выглядеть в повседневной жизни. Cedreo позволяет вам регулировать положение солнца и моделировать как дневное, так и закатное освещение.

Главные координаторы

Хороший дизайн гостиной будет направлять взгляд на фокусные точки: отличительные особенности, которые служат основным эстетическим акцентом. Это могут быть декоративные элементы, такие как картины, или даже окна с фантастическим видом. Учет фокусных точек в вашем плане может помочь вам создать более привлекательные образы для ваших клиентов и заинтересовать их дизайном.

Гостиная «Зоны»

Даже небольшие планы этажей гостиной могут иметь отдельные пространства или «зоны». Как правило, это пространства, которые служат разным целям, поэтому связаны с рассмотрением функции. Например, одна зона гостиной может быть предназначена для просмотра телевизора, а другая может быть больше сосредоточена на разговоре, предоставляя определенное пространство для отдельных сидений.

Примеры плана на этажной комнате

Маленькая гостиная с макетом гостиной

Большая компоновка гостиной

Прямоугольник Площадь гостиной

Квадратная гостиная. Задаваемые вопросы о планах этажей гостиной

На каком этаже должна быть гостиная?

Как и в любом архитектурном проекте, размещение типа помещения полностью зависит от потребностей конечного пользователя и функции окружающих пространств.

Например, в домах для престарелых или инвалидов может оказаться наиболее подходящим размещение жилых комнат на одном уровне со спальными помещениями. Гостиные, предназначенные для использования в качестве семейных игровых площадок, могут быть лучше на уровнях, отделенных от развлекательных зон или домашних офисов.

Какие размеры следует использовать для плана гостиной?

Размеры гостиной должны учитывать как образ жизни пользователя, так и потенциальную мебель. Для небольших планов этажей гостиной могут потребоваться только размеры 10×13 футов, но для больших комнат с секционными пространствами могут потребоваться размеры 15 x 20 футов или более.

Cedreo упрощает проверку правильности размеров чертежей вашей гостиной с помощью автоматических расчетов площади помещения и дополнительных дисплеев измерений.

Как украсить план этажа гостиной?

Легко украсьте эскизы вашей гостиной с помощью библиотеки настраиваемых 3D-продуктов Cedreo, содержащей более 3000 ресурсов. Выберите мебель и декор в различных стилях, чтобы учесть несколько идей планировки: скандинавский, современный, очаровательный, современный роскошный и т. д. Эти отсортированные категории позволяют быстро сопоставлять, что приводит к впечатляющему и сплоченному дизайну интерьера.

Мебель можно разместить в любом доступном месте на плане этажа Cedreo и повернуть в нужном направлении.

Создавайте потрясающие 2D- и 3D-планы этажей гостиной в режиме онлайн… за считанные минуты

Cedreo используется тысячами строителей, ремонтников и дизайнеров интерьеров для воплощения в жизнь планов жилых комнат. С Cedreo вам не нужно обладать навыками 3D-дизайна, чтобы создавать профессиональные макеты гостиной.

Начните бесплатно сегодня

Как рисовать 3D планы этажей дома?

  • Захватывающий 3D-дизайн плана этажа

  • Создайте план этажа и поделитесь им за 3 простых шага

  • Визуализируйте свой 3D-план этажа со всех сторон

Начни сегодня

Модернизация дома не только для профессионалов. На самом деле, научиться рисовать 3D-планы этажей может быть легко! Узнайте больше об этом с HomeByMe.

3D-планы этажей иллюстрируют очертания и планировку недвижимости в реалистичной трехмерной перспективе. В отличие от 2D-плана этажа, 3D-планы этажа включают глубину и могут изменять угол, под которым вы можете просматривать дизайн; либо сверху, либо под углом, либо сбоку.
3D-планы этажей включают в себя мебель и предметы интерьера, текстуры пола и настенные покрытия, а также окна и двери. Они отлично подходят для экспериментов с расстановкой мебели и дизайном. 3D-планы этажей дают точное представление о том, как определенный предмет мебели поместится в комнате и позволит ли он правильно перемещаться. 3D-планы HomeByMe идеально подходят для ремонта дома и меблировки нового дома или офиса.

HomeByMe позволяет создавать высококачественные 3D-планы этажей для личного или профессионального использования, включая списки недвижимости, проекты дизайна интерьера и планировку офиса.

Создавайте 3D-планы этажей онлайн

Создавать собственные 3D-планы премиум-качества еще никогда не было так просто! Интуитивно понятный интерфейс HomeByMe позволяет с легкостью создавать сложные планы этажей в свободное время. Экономьте деньги, создавая свои собственные 3D-планы этажей вместо того, чтобы обращаться за профессиональными услугами. Если вам не хватает времени, HomeByMe предлагает услуги по созданию плана этажа по очень доступной цене.

Создавать высококачественные трехмерные планы этажей еще никогда не было так просто. После того, как вы начертите контур своей планировки в 2D, состоящий из стен, окон и дверей, вы можете просмотреть и оформить план этажа в 3D. Наша мощная 3D-технология мгновенно создает реалистичную 3D-визуализацию, позволяя вам представить свой план этажа со всех сторон и увеличивать и уменьшать масштаб, чтобы увидеть детали.

Приложение HomeByMe интуитивно понятно в использовании. Выберите и расставьте мебель на своем 3D-плане, вставив товары из нашего обширного каталога и перетащив их на место. Выбирайте товары известных торговых марок или универсальные продукты, которые можно настроить в соответствии с планировкой вашего этажа. Измерьте свой 3D-план этажа с помощью линейки и мгновенно просмотрите площади поверхности.

Создавайте 3D-планы высшего качества, которые можно использовать в Интернете или распечатать. 3D-планы HomeByMe дают точное представление о том, как комната может выглядеть после ремонта или внутренней отделки, и позволяют мгновенно спроецировать себя в новом пространстве.

Просмотр ваших 3D-планов этажей

Просмотрите свои 3D-планы HomeByMe под любым углом и сделайте скриншот этого вида. Просто выберите режим 3D-просмотра, перетащите проект под желаемым углом и щелкните снимок экрана. Вы можете отрегулировать угол обзора и повернуть проект, пока не будете довольны изображением, и нажмите для подтверждения.

3D план Посмотреть проект

В зависимости от предполагаемой цели вашего 3D-плана этажа вы можете визуализировать свой дом под любым углом, чтобы лучше рассмотреть планировку, мебель, пол или окружающие открытые площадки. Просмотр вашего 3D-плана этажа с возвышения позволяет более четко увидеть детали, такие как светильники и мебель, и использовать преимущества 3D-аспекта мебели. Перетащите, чтобы повернуть свой проект в любом направлении, чтобы найти идеальную высоту и угол, чтобы лучше всего продемонстрировать свой дизайн.

Скриншот с увеличенного ракурса проекта HBM в режиме просмотра 3D Посмотреть проект

Наилучшая перспектива для просмотра вашего 3D-плана зависит от вашего проекта. Проекты по реконструкции дома и рекламу недвижимости часто лучше всего рассматривать с высоты птичьего полета, в то время как проекты по отделке дома лучше всего визуализировать под углом.

Чтобы полностью погрузиться в свой трехмерный план этажа, попробуйте создать 360-градусное изображение, которое можно просматривать на компьютере, смартфоне или планшете. Изображения 360° позволяют визуализировать ваш дизайн под любым углом. Увеличьте масштаб и поверните, чтобы увидеть комнату, как если бы вы действительно стояли там. Это может быть особенно полезно для проверки вашего выбора дизайна перед началом строительства или покупкой мебели. После того, как вы заказали и создали изображение 360°, вы получите его по электронной почте, чтобы вы могли легко поделиться им с друзьями, семьей или партнерами по проекту.

Посмотреть проект

Планы этажей HomeByMe 3D можно настроить в соответствии с вашими потребностями в дизайне и продублировать, чтобы протестировать разнообразную мебель и планировку комнат. Посетите нашу страницу «Вдохновение», чтобы найти вдохновение для 3D-плана этажа от нашего сообщества и даже использовать существующий план этажа, чтобы начать работу!



Нарисуйте план этажа

С легкостью нарисуйте план этажа с помощью программного обеспечения для проектирования HomeByMe. Включите наружные детали, такие как лестницы, садовые дорожки, патио и заборы. Определите план внутреннего этажа, включая план помещения, и добавьте двери и окна.

Меблируйте свой план этажа

Выберите мебель для дома и сада из нашего обширного каталога продукции, который предлагает широкий выбор напольных материалов, комнатную и садовую мебель, растения и аксессуары. Добавьте такие функции, как бассейн и беседка на открытом воздухе, чтобы завершить свой дизайн.

Создавайте HD-изображения и делитесь своим проектом

Создавайте высококачественные 3D-изображения плана этажа, чтобы продемонстрировать свой дизайн. Вы также можете создавать 2D-изображения, на которых отображаются измерения и площади поверхности, что может быть полезно при заказе строительных материалов. Делитесь изображениями и 360-градусным обзором вашего проекта с семьей и друзьями, чтобы собрать отзывы.

Примеры 3D-планов HomeByMe

План этажа ванной комнаты

Предпочитаете ли вы яркую белую ванную комнату или более мрачные тона, в нашем каталоге вы найдете плитку для ванной комнаты, которая вам нужна.

План этажа ванной комнаты — Ярко-белая ванная комната Посмотреть проект

План этажа гостиной

Поэкспериментируйте с планировкой и типом мебели в гостиной, чтобы оптимизировать пространство и создать желаемую атмосферу.

План этажа гостиной Посмотреть проект

План этажа спальни

Попробуйте различные темы дизайна интерьера в своей спальне, чтобы найти стиль, который лучше всего соответствует вашей индивидуальности.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
