Согласно ПЭУ 7 выключатель должен разрывать фазу. Вдобавок требуется внимательно использовать подсветку клавиш. Несмотря на посредственное качество ролика, видно, что светодиодная лампа на 95 Вт моргает периодически, несмотря на выключенный свет. Фаза подаётся на патрон, а требуется наоборот. Моргание вызвано небольшим током утечки через разрядник подсветки.
Отдельные виды лампочек не мерцают, забегая вперёд, заметим, что светодиодная до этого сутки проверялась в другом месте и непонятных телодвижений не совершала. Поговорим, как подключить двухклавишный выключатель света правильно.
Двойной выключатель света
Как узнать больше о подключении двухклавишных выключателей
В ролике отчётливо видно, что светодиодная лампа периодически моргает, хотя должна была потухнуть и ждать, пока замкнётся контакт выключателя. Любопытно, что лишь указанная чувствительная электроника – по-другому набор полупроводников с блоком питания язык назвать не поворачивается – реагирует на непонятные импульсы по цепи питания. Но цепь не замкнута!
Эффект обсуждается на форумах, где первые говорят – выдумка, а вторые твердят про реальность. Читателям понятно: не каждая светодиодная лампочка мерцает. Явление устраняется изъятием цепи подсветки или заменой выключателя на другой.
Неправильная раскладка фазы оставлена, по-видимому, строителями лет тридцать назад. Осталась бы незамеченной, не соверши хозяева по случаю обновления системы иллюминации замену на экономичные лампочки. Подобные эффекты, безусловно, вредны, важно разрывать выключателем именно фазу. Откуда берутся подобные законы – к примеру, что следует на патрон подавать нейтраль?
Требуется читать нормативные акты. Про необходимость установки выключателя в цепи фазы косвенно говорит пункт 6.1.36 документа ПУЭ 7. Частично документ утверждён в 2002 году Минэнерго для исполнения. По указанной причине розетки новых и реконструируемых домов теперь снабжаются цепью заземления, не созданной в старых застройках, выполненных по системе TN-C. Типы заземления рассматриваются, к примеру, в стандарте 50571.2, где наглядно показано, как именно полагается прокладывать провода. В дальнейших частях документа рассматриваются частные случаи. Это позволит понять, как делать проводку в конкретном случае.
Двуклавишный выключатель старого образца
Сэкономим читателям время.
Подчеркнём в документах важные моменты, соблюдаемые при установке двухклавишных выключателей.
Установка выключателя в санузле или ванной
Выключатели не рекомендуется ставить в ванных комнатах, санузлах. В этом случае действует ряд требований, первым становится расстояние не менее 60 см от источников воды. Причём в этом случае освещение нельзя подключать непосредственно к сети 220 В. Вместо этого применяется одна из трёх система защиты, в числе упомянутых: индивидуальный разделительный трансформатор, питание пониженным безопасным напряжением, устройство защитного отключения с срабатыванием по дифференциальному току величиной не более 30 мА.
Это гора оборудования, ставить дорого, долго, утомительно. Дополнительные требования предъявляются к исполнению выключателя. Конкретно, к типу защиты корпуса. Подробно почитаете в ГОСТ 50571.11. Помните, что на первой грани двухклавишного выключателя обычно расположен единственный контакт, на второй – два. Деление ведётся по верхней и нижней грани, как правило.
На одиночный контакт подаётся фаза с щитка, а два прочих служат для разведения сигнала по патронам.
Присутствуют прямые указания от ПУЭ 7 (п. 6.5.13), где указано, что выключатели душевых и раздевалок при них ставятся исключительно снаружи. Но нет указаний на умывальники и раковины (лишь рекомендации). Наконец, при имеющихся ссылках в двух законах применяются более жёсткие требования, а менее жёсткими руководствоваться не полагается. Приятная новость: согласно п. 7.1.52 в зонах I и II по ГОСТ 50571 допускается под потолком ставить шнуровые выключатели (двухклавишные запрещается).
Подключение выключателя
Монтаж выключателя в нулевых и заземляющих проводниках.
Подобная установка выключателей запрещается! Это истолковывается как некие дополнительные, общие меры. Допустим, жилец разорвёт цепь заземления всему дому, установив выключатель. В действительности принцип касается монтажа приборов освещения. И прямо указывает, что выключатель обязан обрывать фазу. Аспект, как уже сказали, обсуждается в ПУЭ 7 (п.
6.1.36).
Обратите внимание, что указанные правила касаются вновь строящихся зданий и реконструируемых. В стандарте присутствуют ссылки на цепи с заземлённой нейтралью, называемую нулевым проводом. В промышленности не всегда востребовано, нейтрали вообще нет. Станки и двигатели работают с трёх фазных проводов, а ток утекает в направлении, где меньше потенциал в указанный момент времени.
Жилые дома строятся исключительно по схеме с заземлённой нейтралью. Требования ПУЭ 7 должны в указанном случае соблюдаться. Имеются отдельные указания в п. 6.6.28. Вдобавок упоминается, что возможно использовать двухклавишные выключатели с одновременным разрывом фазы и нуля, но предотвращая возможность разорвать исключительно нейтраль.
Расположение включения и выключения
В среде профессионалов упорно ходят слухи, что выключатели нужно ставить, чтобы нажатием вверх зажигать свет. Прямых указаний на это нет. Подобное отыщется в указаниях по обустройству элементов управления вычислительной техникой и оборудованием.
Там дополнительно прописано, что положение включено должно соответствовать движениям вверх и вправо. Что касается двухклавишных выключателей, Makel выпускает экземпляры, где, при соблюдении правильной читабельности надписей положение “замкнуто” находиться снизу. Причём для одноклавишных нередко бывает с точностью до наоборот. Иначе говоря, даже в пределах продукции конкретного производителя присутствуют вариации, унификации не наблюдается.
Выше говорили про распределение контактов, здесь тоже не наблюдается стандартизации. Одиночная клемма располагается то снизу, то сверху. В этом плане до установки, чтобы не переделывать, двухклавишный выключатель рекомендуется прозвонить. Замкнутое положение кнопки должно быть верхним.
Выключатель при подсветке
Если присутствует подсветка, рекомендуется устанавливать двухклавишный выключатель, чтобы горением огонька управляла левая кнопка. В большинстве моделей назначение возможно изменять. А Makel некогда выпускал двухклавишные выключатели, где выполнялось это требование, но нарушалось предыдущее.
И изменить нельзя.
Управление светильниками
Светильники управляются локальными выключателями или встроенными на манер центральных (ПУЭ 7, п. 6.5.18). Допускается использовать вилку и розетку исключительно для напряжений менее 50 В. Следовательно, если ставите бра на пару лампочек, приготовьтесь смонтировать двухклавишный выключатель либо щелкайте встроенным.
Установка выключателя
Выключатели для помещений с повышенной опасностью
В помещениях с повышенной опасностью неукоснительно полагается ставить только двухполюсные выключатели. Это значит, что одновременно обрываются линии фазы и нуля. См. ПУЭ 7 п. 6.6.29.
Высота расположения
Ряд норм предписывает высоту установки выключателей. Согласно п. 6.6.31 ПУЭ удаление от пола укладывается в диапазон 0,8 – 1,7 метров (рекомендуемое согласно п. 7.1.51 до метра от пола). Это важно, минимальная величина в других стандартах, как правило, опускается. Исключением из указанного выше правила считаются помещения для пребывания детей, территориально входящие в состав общественных (как правило, образовательных) учреждений.
Там установка двухклавишных выключателей производится не ниже 1,8 метров от пола. Под потолком допускается ставить лишь модели, управляемые при помощи шнура.
Удаление от газопровода и дверей душевой кабины
В одной части ПУЭ 7 повторяет стандарт 50571.11. В п. 7.1.48 говорится об установке выключателей и удалении на 0,6 метров от дверей душевых кабин. Запрещается монтаж подобных элементов ближе 0,5 метров к газопроводам (п. 7.1.50).
Выбор выключателя для нагревательных установок
Для нагревательных установок допускается ставить двухклавишные выключатели с гашением дуги в сочетании с предохранителями (ПУЭ 7 п. 7.5.10).
Как поставить двухклавишный выключатель на гладкой стене
В СП31-110 прописано, что запрещается ставить розетки и выключатели на одной оси по разные стороны стены для двух соседствующих квартир.
Если потребовалось подключить двойной выключатель света на смежном перекрытии, первым делом проверяют обратную сторону. Придётся состыковаться с соседом. Любые изменения в электрическом проекте выполняются организацией, имеющей допуск СРО. Подобная операция может попасть в раздел перепланировок. Проявите осторожность: согласно ЖК РФ (ст. 25) переустройством называется перенос инженерных сетей, требующий внесения изменений в технический паспорт квартиры.
У абсолютного большинства людей упомянутый документ не включает сведений об электрике. Часто обозначены раковина, плита, унитаз. По сетям всё. Соответственно, подобные вопросы решают с местным органом самоуправления.
Что касается монтажа, последовательность действий:
- Когда определено место, где планируется подключение выключателя света с двумя клавишами, оценивается диаметр будущего отверстия, проделывается при помощи коронки нужное углубление. Типичный размер – 60 мм, но способен варьироваться в зависимости от конструкции.
- Проводку рекомендуется делать скрытой, допускается прокладывать линии в кабель-каналах. Голый провод на стене исключён, допустимо крепить на стандартных керамических изоляторах в районе потолка. Штрабы делают болгаркой или специальным инструментом. Работы наличия лицензии СРО не требуют.
- Потом производится подключение двойного выключателя света согласно инструкции. По правилам документ включает сведения о конструкции контактов и методике использования. В частности, на какую длину снимать изоляцию жил.

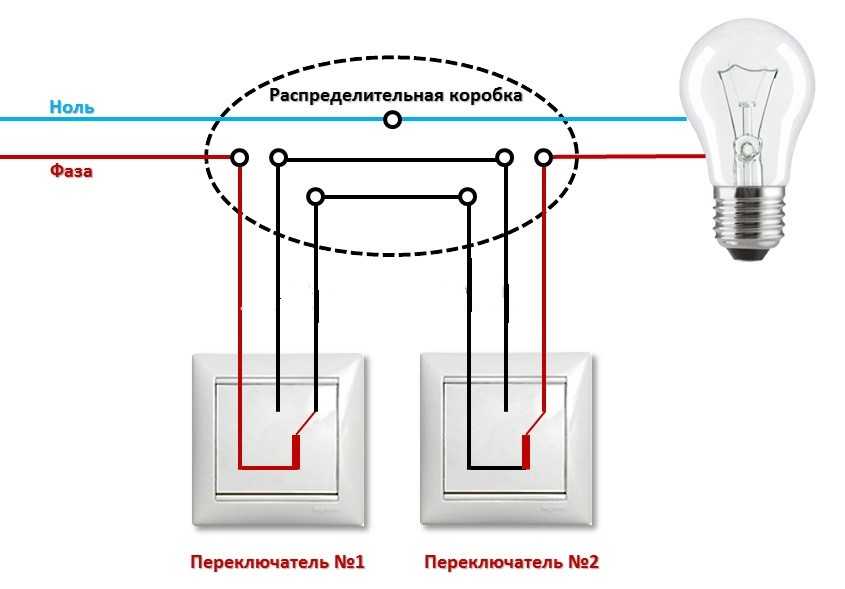

Схема монтажа
Надеемся, теперь читатель сможет подключить двухклавишный выключатель света. Для верности прилагаем на рисунке схему. Здесь доходчиво иллюстрируются догмы из законов, размеры и способы монтажа. Если установить двойной выключатель света, сложностей с использованием не предвидится. К примеру, разрешается ставить оборудование под потолком с управлением шнуром, исключение – если в указанном месте проходит газовая труба. Схема это наглядно демонстрирует.
Как подключить двойной выключатель
Опубликовано: Рубрика: ВыключателиАвтор: s-admin
Для некоторых большой проблемой является установить двойной (двухклавишный) выключатель. Это не так тяжело, как все думают. В этой статье будет подробно изложена информация об установке двойного выключателя.
Материалы и инструменты
Отвертка (крестовая и плоская)
Бокорез
Монтажный нож
Пассатижи
Уровень
Клеммники
Электропровода
Монтажная коробка
Двойной выключатель
Изолента
Схема подключения двойного выключателя
Заземляющий и нулевой провод напрямую проходят через распределительную коробку.
В ней их концы разделяют на две части каждый, которые подключают к двум светильникам.
К двойному выключателю через распределительную коробку проходит только фазный провод. От выключателя к лампам будут идти два отдельных провода.
Установка электропроводов
Монтаж электропроводов при подключении двухлавишного віключателя света происходит по вышеуказанной схеме.
Сложность может быть только в одном. Если в комнате уже сделан ремонт провода нужно устанавливать в специальных гофротрубах или кабель-каналах. Но, когда здание только строится или делается ремонт, провода устанавливаются под штукатуркой.
При подключении проводов к сети обязательно нужно выключить электричество на щитке.
Как подключить двухлавишный выключатель
Снимем изоляцию на концах проводов на отрезке 10 см.
На двойном выключателе ищем клеммы или зажимы для фазного и выходного проводов. Зажим L предназначен для фазного провода, на противоположной стороне другой зажим или клемма — для выходного провода.
Провода присоединяются к клеммам или зажимам.
Устанавливаем устройство выключателя в монтажную коробку.
Если выключатель имеют рамку и клавиши, которые снимаются, их нужно снять.
Устанавливаем основу двухлавишного выключателя.
Прикрепляем рамку и клавиши выключателя.
На этом подсоединение двойного выключателя окончено.
Как подключить двойной выключатель: видео
Более подробно процесс, как подсоединить двойной выключатель к проводу, показан в видео:
0 36 просмотровПонравилась статья? Поделиться с друзьями:
проводка — Замена старых двойных выключателей на новые
спросил
Изменено 1 год, 8 месяцев назад
Просмотрено 439 раз
Я пытаюсь поменять старый двойной комплект выключателей и после того, как я открутил их от стены, я обнаружил два черных провода, идущих к каждому, один к золотому винту и один к серебряному винту.
Они также были соединены вместе, и этот соединительный провод также был прикреплен к латунному винту на каждом переключателе. Итак, если мои новые переключатели имеют обычные 2 винта и винт заземления на каждом, как, черт возьми, мне подключить новые к проводам «беспорядок»?
- проводка
2
У вас есть горячий вход на один выключатель, затем переключение на второй выключатель, затем выход в другое место (другие лампы или розетки в другой коробке).
Более чистая установка состоит в том, чтобы использовать существующую перемычку в качестве одного пигтейла и добавить еще один аналогичный (получить короткий кусок 12 AWG или отрезать кусок от какого-нибудь кабеля NM, но не пытаться каннибализировать существующие провода в коробка) — соединение всех 4-х проволочной гайкой. Затем два пигтейла идут к двум новым переключателям.
Другой черный провод на каждом выключателе — это горячий выключатель.
На обычном выключателе не имеет значения, какой винт горячий, а какой выключатель горячий, а в умном/диммере/движении/таймере имеет значение. Если вы устанавливаете какой-либо особый тип переключателя, проверьте указания по расположению винтов, и вам, вероятно, также потребуется косичка от нейтрального пучка.
1
Вы можете подключить горячий кабель к каждому переключателю, кроме этого винта, однако винт имеет прокладку, один провод сверху и 1 провод снизу, это нормально, 2 провода находятся на отдельных зажимных поверхностях. Это один из случаев, когда 2 винта указаны в инструкциях MFG и являются законными.
