Как поменять режим пластиковых окон с летнего на зимний: переход на зимний и летний режим

Как перевести окна в летний режим

Как перевести окна в летний режим

Пластиковые окна являются очень функциональными, но многие владельцы просто не знают об их возможностях. Например, не все знают, что есть режим проветривания, есть летние и зимние режимы окна.

Когда говорят о зимних и летних режимах пластиковых окон, на самом деле, речь идет не о каком-то открытии окна, а просто о степенях прижатия оконной створки к раме. Чем плотнее створка прижимается, тем более герметично окно закрывается, и наоборот, чем меньше механизм прижимает створку, тем свободнее воздух проникает сквозь окно.

Фурнитура окна для перевода в летний режим

Летний или зимний режимы окна являются опциями оконной фурнитуры точно так же, как и возможность откидывания створки, или особые режимы частичного открытия для проветривания. Если фурнитура окна бюджетная, то и функциональность у нее минимальная, но очень часто производители окон просто не ставят дешевую фурнитуру на свои окна. Фурнитура в среднем бюджете уже более практична и функциональна, большинство пластиковых окон поставляются именно с ней. Такие окна имеют два режима открытия: поворотный и откидной — и, как правило, оснащены зимним и летним режимом прижатия створок. В самом дорогом сегменте оконной фурнитуры уже есть дополнительная защита от взлома, усиленная конструкция, механизмы с автоматическим смазыванием и другие функции.

Если по какой-то причине у вас нет возможности регулировки окна по режимам, а также отсутствуют другие необходимые функции, то фурнитуру всегда можно заменить без обновления всего окна. При установке новой фурнитуры у окна появятся все нужные опции, а также устранятся прежние проблемы: продувание окон зимой, провисание створок, скрипы и тяжелый ход ручки при закрытии и открытии. Наши специалисты смогут заменить фурнитуру на более современную с гарантией.

Что такое летний и зимний режимы окна

Зимним режимом окна принято считать максимально возможный прижим створки. В таком зимнем состоянии окна имеют максимальную герметичность, чтобы полностью защитить теплый воздух в помещении от холодного внешнего. Зимой это безусловный плюс, но вот летом из-за жары при всех закрытых окнах воздух становится очень некомфортным для дыхания, как говорят, спёртым, в помещении становится душно, особенно если окна выходят на солнечную сторону.

В летнем режиме окна имеют минимальный прижим створки, прилегание створки свободное с небольшим зазором между уплотнителями и оконной рамой. Воздух свободно циркулирует с улицы в помещение и из помещения обратно на улицу, такой процесс также называют микропроветриванием. Если все окна в квартире переведены в летний режим, то создается легкий сквозняк, который постоянно освежает воздух в помещении. Прилегание створки в летнем режиме окон не плотное, но достаточное, чтобы защитить от дождя. Для этого специально внизу оконной рамы предусмотрены сливные отверстия, чтобы вода, попавшая снаружи, не накапливалась и не просачивалась внутрь.

Мало кто знает, но у окон есть еще и третий режим, когда прижим створки находится между летним и зимним вариантами, то есть нечто среднее. Обычно с завода окна поставляются именно в этом режиме, и если мастера, которые устанавливали окна, не спрашивали в какой режим перевести окно, то скорее всего они его не трогали, и окно находится в нейтральном положении.

Чем опасен постоянный зимний режим окна

Зимний режим означает максимальную прижимную силу между створкой и оконной рамой. В таких условиях происходит повышенный износ, поэтому мы рекомендуем обязательно хотя бы на лето переводить окна в летний режим, а если в квартире хорошее отопление, то и оставлять его на зиму. Вот основные негативные последствия от постоянного использования зимнего режима:

1. Вся фурнитура находится в напряженном состоянии, ручка окна сложнее закрывается, приходится прикладывать большее усилие, что повышает риск поломки.
2. Большее сопротивление в механизме, которое ему приходится преодолевать, приводит к повышенному трению. Оно может вызвать ускоренное стачивание деталей и расшатывание механизма.
3. Резиновые уплотнители сильнее сжимаются, а значит быстрее изнашиваются. В итоге они станут хуже защищать от продувания и попадания влаги.

Как узнать, есть ли у окна зимний и летний режимы

Перед тем, как перевести окно в летний или зимний режим, нужно убедиться, что он действительно есть, и фурнитура обладает таким функционалом. Для этого откройте створку окна в поворотном режиме и осмотрите фурнитуру. Найдите на ней эксцентрик — круглый или овальный цилиндрической формы элемент на торце створки, стоящий внутри направляющей, по которой он перемещается вверх-вниз. Эксцентрик также называют цапф, а его форма, расположение и принцип действия зависят от модели фурнитуры и производителя.

Осмотрите эксцентрик на створке окна внимательно. Чаще всего на его боковой стороне (назовем ее шляпкой, как у винта), располагается разъем для отвертки или иного инструмента, который позволит его повернуть. Это может быть крестовая или обычная отвертка, классический шестигранник или шестиконечная звездочка, возможно, что она будет гладкой, и на шляпке цапфа вообще не будет никаких неровностей, но в таком случае он обязательно ярко выраженной овальной формы. Стоит подобрать подходящий инструмент, а в случае с гладкой боковиной эксцентрика можно использовать плоскогубцы. Неправильно подобранный инструмент может повредить цапфы, и тогда окно может перестать закрывать вовсе, поэтому будьте внимательны. Если сомневаетесь, то лучше обратитесь к нам, и мастера переведут окна в нужный режим, а также проведут профилактику.

Переводим окна в летний режим — пошаговая инструкция

1. Найдите все эксцентрики на створке окна, их может быть несколько на каждой стороне створки. Если створка большая или это балконная дверь, то их может быть больше, чем у обычного стандартного окна. Обычно напротив каждого цапфа на оконной раме находится принимающая фурнитура, за которую цапф заходит при закрытии.

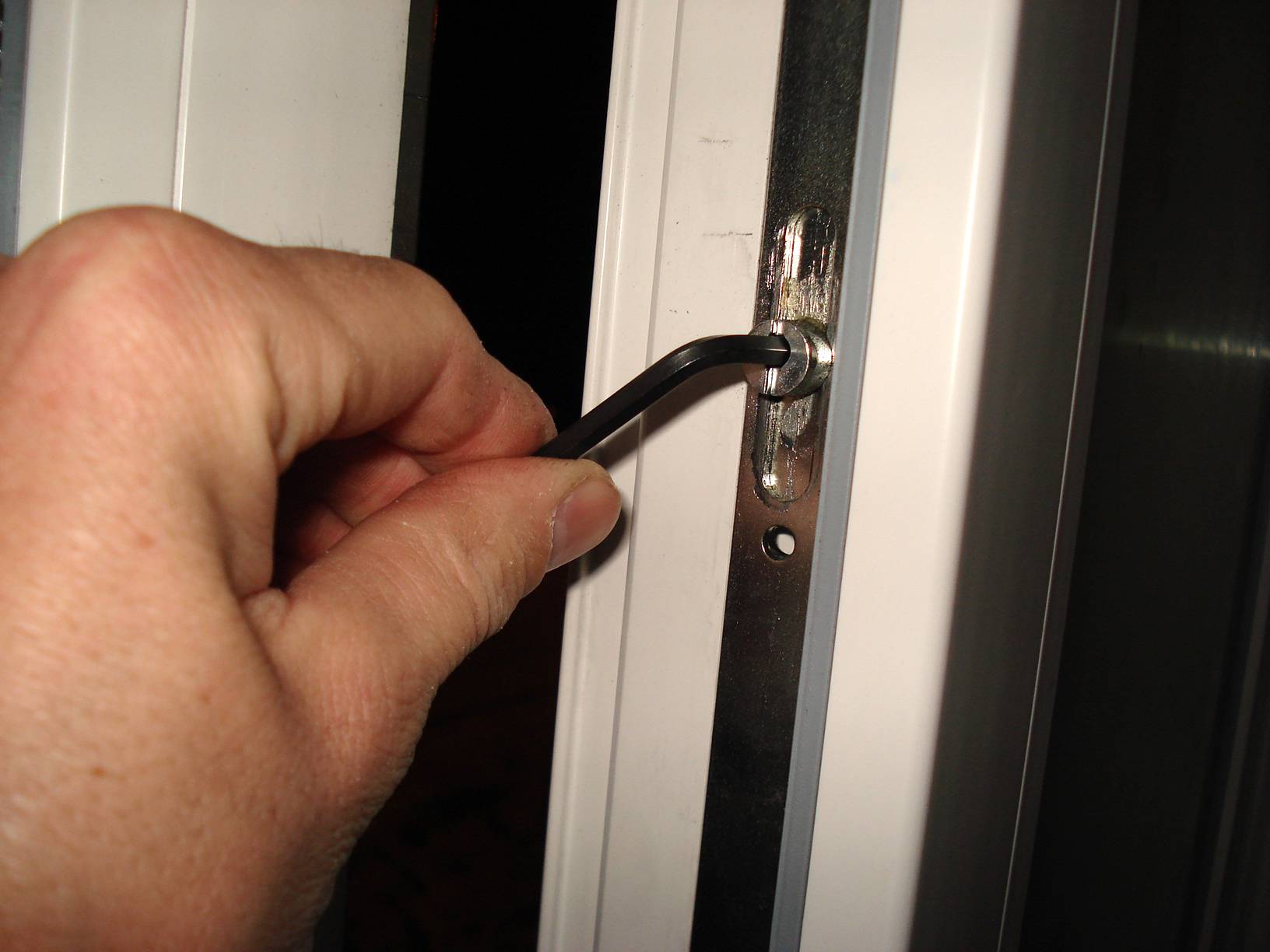

2. Возьмите подходящий к вашим цапфам инструмент и поверните их все на 90 градусов. Иногда на них могут быть метки. В некоторых моделях эксцентрик перед поворотом нужно оттянуть от створки, а после поворота вставить обратно, примерно, как заводную головку на ручных часах.
3. Закройте оконную створку и проверьте, насколько плотно она прижалась к раме. Понять это можно по легкости закрытия створки и поворота ручки. Также можно воспользоваться листком бумаги, который нужно подсунуть между створкой и рамой окна. Потяните листок, если он выходит легко, значит створка прижимается менее плотно.
4. В некоторых моделях окон цапф нужно повернуть на 180 градусов. Чтобы переключить режим на противоположный, снова откройте окно и поверните еще на 90 градусов. Проверьте, стала ли створка еще свободнее закрываться и насколько сжимается уплотнитель по ее периметру.

Летний и зимний режимы пластиковых окон в Ростове-на-Дону

x

Выберите свой город

Армавир

Белореченск

Геленджик

Есcентуки

Мин Воды

Нальчик

Невинномысск

Новороссийск

Пятигорск

Черкесск

Окна ПВХ имеют массу преимуществ и поэтому пользуются большой популярностью. Одно из достоинств пластиковых окон – способность менять режимы с зимнего на летний и наоборот.

Хорошую вентиляцию летом и максимальную герметичность зимой обеспечивает грамотное распределение нагрузки между запорами. К тому же, благодаря регулировке эксцентриков снимается проблема запотевания стекол.

Акция на теплые окна

При покупке окон из теплого профиля (70 мм) энергосберегающий двухкамерный стеклопакет в подарок!

Тепло зимой, прохладно летом!

Режимы окон

В нашем регионе температура зимой существенно отличается от летней, а значит, и требования к окнам из ПВХ тоже различны. В холодное время года важно сохранять в помещении теплый воздух и не позволять проникать холоду с улицы, а летом окно должно пропускать свежий воздух и препятствовать попаданию уличной пыли и грязи. Именно выбор правильного режима обеспечит максимальный комфорт и приятную атмосферу там, где установлены окна ПВХ.

В зимнем режиме уплотнитель пластикового окна максимально прижимается, а в летнем, благодаря точному распределению нагрузки между всеми зазорами, создается хорошая вентиляция.

По периметру оконной створки расположены прижимы, которые обеспечивают плотность прилегания к раме створки. Они выполнены в форме эксцентриков с углублением под шестигранный ключ.

Типы фурнитуры

Компании производители пластиковых окон в применяют массу различных типов и классов фурнитуры, именно от которой и зависит возможность смены зимнего и летнего режимов. В целом их можно разделить на 3 вида:

• — эконом-класса,
• — среднего-класса,
• — премиум-класса.

Фурнитура эконом-класса применяется в недорогих окнах ПВХ. Она только дает возможность открывать и закрывать окна. Обычно ее используют в оконных системах в новостройках, для того, что сэкономить на себестоимости жилья компаниям-застройщикам.

Фурнитурой среднего класса оснащают большинство стандартных окон. Она обладает высоким качеством, хорошей функциональностью и в большинстве случаев позволяет выполнять сезонную регулировку.

Фурнитура премиум-класса разрабатывается специально для особых условий. Например, укрепленная и противовзломная фурнитура. Сезонные режимы есть у большинства представителей данного класса.

Как узнать, возможна ли смена режимов на вашем окне

Если вы въехали в новый дом или квартиру, где уже установлены пластиковые окна, или не задумывались о смене зимнего и летнего режимов, когда ставили их, то простой осмотр позволит выяснить, снабжено ли окно такой функцией.

Если со стороны боковой части створки на рычажке (эксцентрике) имеется отверстие, предназначенное для ключа-шестигранника, или рядом с эксцентриками есть звездочки, то вы счастливый обладатель окон с функцией смена режима в зависимости от сезона и может выполнить настройку комфортной атмосферы в помещении.

Когда следует переводить окна на зимний режим

Если в теплое время года по периметру окна есть незначительное поддувание, оно чаще всего абсолютно незаметно и не влияет на температуру внутри помещения.

Зимой все обстоит иначе. Даже легкий холод из-за неплотно прилегающего уплотнителя будет заметным и нарушит атмосферу уюта.

Осенью, когда температура уже снизилась (это особенно актуально, если в домах еще не включено отопление), находясь рядом с окном, вы можете почувствовать прохладный поток воздуха, а подоконник будет холодный – это значит, пришло время поменять режим эксплуатации пластикового окна на зимний.

Как перевести окна в нужный режим

Для выполнения этой процедуры лучше всего обратиться к профессионалам, но и самостоятельно это сделать тоже вполне возможно. Для начала выполните простые подготовительные действия:

• — все элементы окна протрите влажной салфеткой, а фурнитуру от загрязнений очистите кисточкой
• — элементы, которые время от времени нужно смазывать, рекомендуется очистить от остатков масла и заново обработать механизмы силиконовой смазкой.

Теперь можно приступать непосредственно к регулировке положения створок:

Найдите все эксцентрики на створке (чем габаритнее окно, тем их больше). Обычно их размер составляет от 5 мм до 8 мм. Важно помнить, что для равномерного прижатия уплотнителя, необходимо все эксцентрики переводить в нужный режим. Рассмотрите эксцентрики. Обычно на них есть риски, которые указывают на летний и зимний периоды работы. Воспользовавшись шестигранником или отверткой с плоскогубцами, аккуратно поворачивайте эксцентрик так, чтобы он стал максимально ближе к уплотнительной резинке. Проведите данную процедуру с каждым рычажком. В некоторых случаях сначала может потребоваться потянуть на себя эксцентрик и только после этого поворачивать его по часовой стрелке. Затем верните эксцентрику прежнее положение – утопите его. Это сделать очень просто: подобное действие выполняется при переводе стрелок на механических наручных часах. После выполнения вышеперечисленных процедур следует проверить, все ли правильно вы сделали. Для этого есть несколько методов:

Для закрытия ручки пластиковых окон, переведенных в зимний режим, нужно будет приложить немного больше усилий. Это связано с тем, что уплотнитель присоединяется теперь более плотно.

В створку можно вставить лист бумаги, закрыть окно и попытаться вытащить листок. При качественном уплотнении он должен быть прочно зафиксирован. Если вынимать его сложно, то все процедуры вы выполнили правильно, и поддувать из окон теперь не будет.

Это важно знать!

Стоит отметить, что если в помещении тепло, несмотря на то, что пластиковое окно не было отрегулировано в соответствии с зимним периодом, то и не нужно этого делать, поскольку в таком режиме уплотнитель изнашивается гораздо быстрее.

Также, при каких-либо изменениях в функциональности окна ПВХ, к примеру, происходит промерзание, выделение конденсата, стало дуть или створка начала цепляться при отрывании, следует обратиться к профессионалам, которые аккуратно изменят режим окна.

В целом, выполнять зимнюю или летнюю регулировку пластиковых окон не так уже и сложно. Однако имейте в виду, что ошибки и неаккуратная работа могут пагубно сказаться на фурнитуре оконной конструкции. В таком случае возникнет необходимость в полноценном ремонте. Поэтому если в собственных силах нет уверенности, то надежнее обратиться к профессионалам.
