Вольтметр. Назначение, устройство, как пользоваться и подключать вольтметр, принцип работы

Вольтметр — это электроизмерительный прибор, который предназначен для измерения электрического напряжения на полюсах источника тока или на каком-нибудь участке электрической цепи. Эта величина задается в единицах, называемых вольтами, отсюда и название прибора — «Вольтметр». На практике значения электрического напряжения измеряются в различных диапазонах, от микровольт (мкВ) до мегавольт (МВ).

Эти приборы доступны в продаже, как в аналоговом, так и в цифровом исполнении.

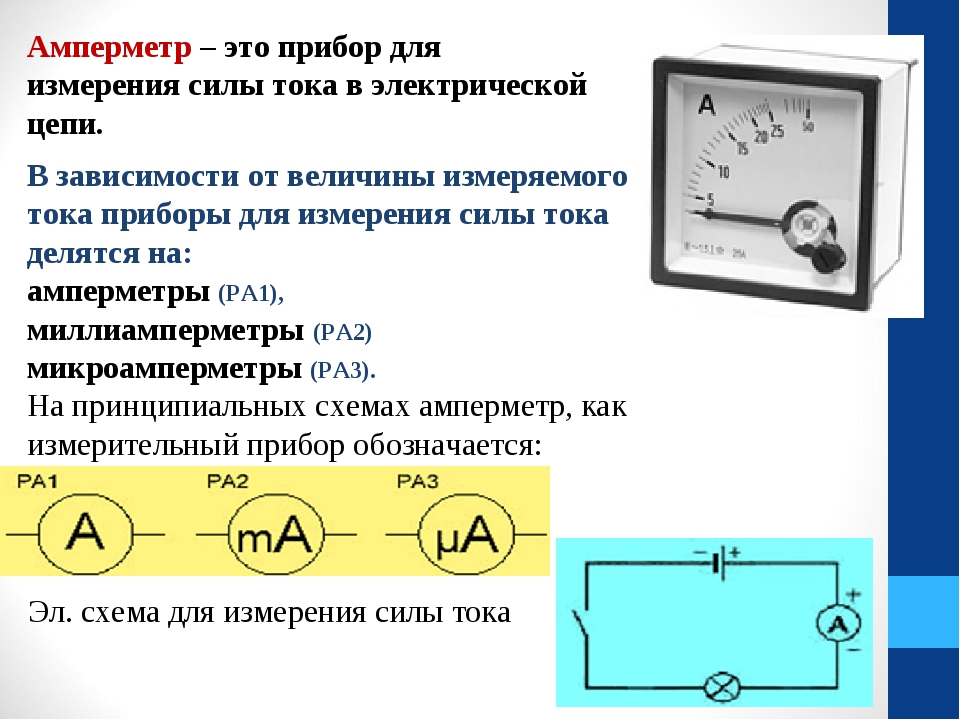

Многие вольтметры по внешнему виду очень похожи на амперметры. Для отличия вольтметра от других электроизмерительных приборов на его шкале ставят букву V. На схемах вольтметр изображают кружком с буквой V внутри (см. рисунок 1).

Рисунок 1. Электрическая схема с вольтметром

Как подключать вольтметр и производить измерения?

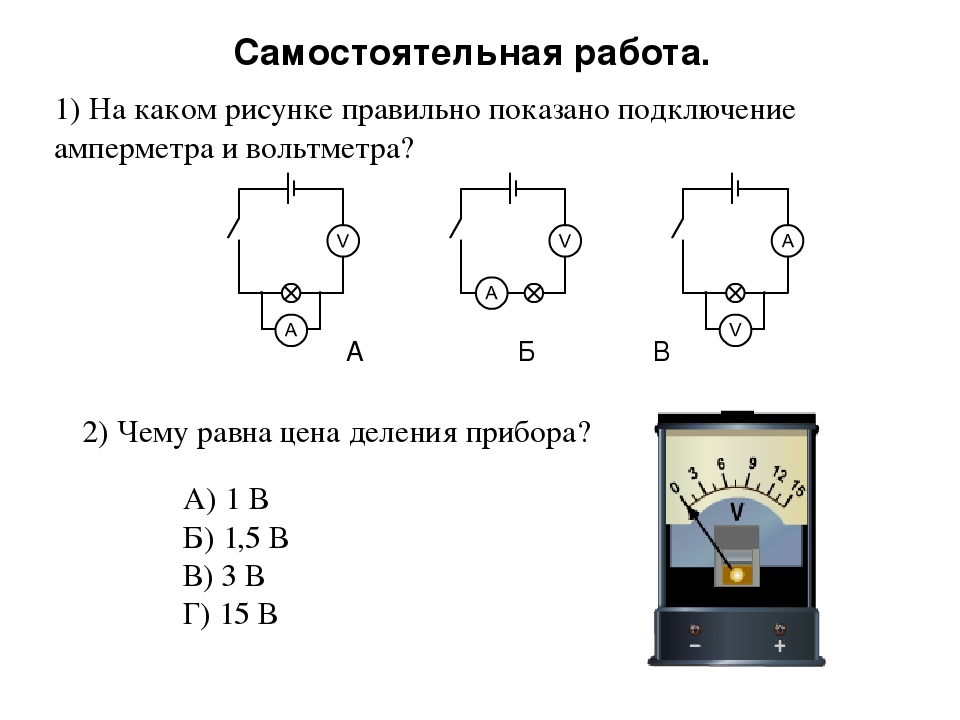

Вольтметры всегда должны быть подключены параллельно с электрическим устройством или элементом, на котором измеряется электрическое напряжение (рисунок 2).

Рис. 2. Способ измерения электрического напряжения на концах элемента R

Ключевая мысль состоит в том, что зажимы вольтметра присоединяют к тем точкам электрической цепи, между которыми надо измерить электрическое напряжение.

Однако следует помнить, что при таком соединении часть тока IV будет протекать через вольтметр, а не через проверяемый элемент R. Таким образом, мы имеем дело с ситуацией, когда действие измерения физической величины изменяет значение этой величины. Это не единственный подобный пример в физике.

Как видно из предыдущих рассуждений, для измерения истинного значения электрического напряжения на концах элемент цепи, нам понадобится вольтметр с бесконечным сопротивлением. Тогда через измерительный прибор не будет протекать электрический ток, поэтому измерения будут неискаженными. На практике бесконечное электрическое сопротивление в вольтметре реализовать невозможно. Тем не менее, в настоящее время продаются вольтметры с чрезвычайно высоким внутренним сопротивлением, превышающим 100 ТОМ.

Стоит отметить, что считанное значение напряжения всегда меньше истинного значения. Это пример систематической ошибки измерения.

Истинное значение напряжения на концах элемента R на рис. 2, согласно закона Ома для участка электрической цепи, составляет: U = I*R

Но, так как вольтметр имеет внутреннее сопротивление, то он показывает значение: UV = IV * RV = IR * R .

После простых преобразований получаем, что реальное значение электрического напряжения на концах проверяемого элемента цепи R имеет значение: U = UV * (1 + R/RV )

Эта формула подтверждает наше предыдущее утверждение о том, что идеальный вольтметр должен иметь бесконечное внутреннее сопротивление. Поскольку коэффициент сопротивления в этой формуле стремится к бесконечности, измеренное значение UV стремится к истинному значению U. Поскольку в реальности не существует прибора, удовлетворяющего этому идеальному условию, при проведении измерений необходимо выбирать вольтметр таким образом, чтобы величина вносимой им ошибки находилась в пределах предполагаемой погрешности измерений.

Вывод: Чем выше внутреннее сопротивление вольтметра, тем меньше погрешность измерения; поэтому вольтметры всегда имеют очень высокое электрическое сопротивление.

Как и у амперметра, у одного зажима вольтметра ставят знак «+«. Этот зажим необходимо обязательно соединять с проводом, идущим от положительного полюса источника тока. Иначе стрелка прибора будет отклоняться в обратную сторону. А отрицательный зажим, соответственно, соединяют с проводом, идущим от отрицательного полюса источника тока.

Расширение диапазона измерений.

У аналоговых вольтметров диапазон измерения в принципе ограничен концом шкалы; если на измерительный прибор подается более высокое напряжение, то, с одной стороны, стрелка прибора не может отклониться дальше, а с другой стороны, даже сам прибор может быть поврежден (выйти из строя). Чтобы расширить диапазон измерений в большую сторону, необходимо использовать подходящую электрическую схему, обеспечивающую подачу на вольтметр только части измеряемого напряжения.

Этого можно достичь, объединив вольтметр с последовательно подключенным резистором (эти резисторы ещё называют — «добавочными резисторами»). Например, если вольтметр с диапазоном измерения 50 мВ имеет внутреннее сопротивление 100 Ом, то последовательный резистор со значением 900 Ом вызывает падение напряжения на вольтметре только на 1/10. Таким образом, диапазон измерений увеличивается в 10 раз, поэтому вольтметры теперь могут измерять напряжение до 500 мВ.

Верхние пределы расширения диапазона измерения практически отсутствуют. Если последовательный резистор в вышеприведенном примере имеет значение 99 900 Ом, то общее сопротивление равно 100 000 Ом, и на вольтметре падает только 1/1000 от приложенного напряжения. Соответственно, можно измерить в 1000 раз большее напряжение, т.е. максимум 50 В.

Более наглядно посмотреть, как подключаются добавочные резисторы в электрическую цепь вы можете видеть на рисунке 3 ниже.

Рис. 3. Расширение диапазона измерений вольтметра

Если мы хотим использовать вольтметр с диапазоном до UV для измерения напряжения до U1 , мы можем написать: U1 = I*RP + UV ,

В тоже время: UV = I*RV , тогда

после преобразований получаем, что сопротивление добавочного сопротивления должно иметь значение:

RP = (U1 / UV — 1) * RV

Мы также можем уменьшить диапазон измерения вольтметра. Для этого мы используем делители напряжения как на рис. 4.

Рис. 4. Делитель напряжения для уменьшения диапазона измерения вольтметра с UV до U1

При использовании цифровых измерительных приборов, измерение выполняется электронным способом и отображается на дисплее в цифровом виде. Однако проблема погрешности измерений и принцип расширения диапазона измерений идентичны для аналоговых и цифровых измерительных приборов.

Как работает вольтметр?

Существует два типа вольтметров: аналоговые, показывающие значение путем наклона стрелки механического прибора, и все чаще используемые в настоящее время цифровые, оснащенные сложными электронными схемами.

Аналоговые вольтметры обычно представляют собой амперметры с последовательно соединенным резистором RV с очень большим значением электрического сопротивления. То есть, по сути, они измеряют ток IV, протекающий через него, а шкала показывает значение, которое является результатом расчета: UV = IV * RV .

Цифровые приборы, как правило, имеют обратную конструкцию (то есть они являются именно вольтметрами, а не амперметрами). Это связано с тем, что изготовить цифровой измеритель напряжения относительно просто. Если мы подключим его параллельно резистору с малым сопротивлением, то получим амперметр. Значение индикатора может быть рассчитано по уравнению: UV = IV * RV .

Существует, однако, тип аналогового вольтметра, принцип действия которого не основан на принципе работы амперметра. Это электростатический вольтметр. На практике это конденсатор с одной неподвижной обкладкой и другой подвижной. Электрическое взаимодействие обкладок вызывает перемещение указателя, прикрепленного к движущейся части. С помощью такого вольтметра можно можно измерять даже очень высокие электрические напряжения, а значение его внутреннего сопротивление почти бесконечно.

Устройство

Рассмотрим устройство электростатического и электромагнитного вольтметра и способ их подключения к схеме.

На рисунке 5 показана конструкция электростатического вольтметра (слева) и электромагнитного вольтметра (справа) и как они соединены в электрическую цепь. Подвижные части вольтметров отмечены красным цветом.

Различные элементы вольтметров показаны цифрами.

Рисунок 5. Устройство вольтметров (электростатического — слева, электромагнитного — справа)

На рисунке 5 обозначено:

  1. Неподвижная часть крышки воздушного конденсатора.
  2. Подвижная часть обкладки воздушного конденсатора (чем сильнее притянута к неподвижной части, тем выше напряжение между обкладками).
  3. Указатель, который позволяет считывать результат по шкале.
  4. Указатель, который позволяет считывать результат по шкале.
  5. Катушка, через которую протекает ток, создающий магнитное поле.
  6. Ферромагнит, втянутый в катушку тем сильнее, чем сильнее протекающий через него ток (т.е. чем больше создаваемое им магнитное поле).
  7. Пружина, уравновешивающая втягивающее усилие.
  8. Направление магнитного поля, создаваемого катушкой.
  9. Добавочный резистор — для изменения диапазона измерения вольтметра.
  10. Проверка элемента электрической цепи.
  11. Проверка элемента электрической цепи.
  12. Электрическое напряжение на концах элемента R1.
  13. Электрическое напряжение на концах элемента R2.

Разница между мультиметром и вольтметром

В вопросе разбирался:

Жилкина Наталья

Время на чтение:

4 минуты

10

Вы, вероятно, имеете довольно смутное представление о разнице между мультиметром и вольтметром, но не совсем уверены и не совсем понимаете, как они работают. Мы подробно рассмотрим эти два прибора и поможем вам понять, чем они отличаются друг от друга. Чтобы лучше понять, давайте начнем.

А какой вариант выбираете вы?

Разбираемся в отличиях

0 0

Читайте в статье

  • Что такое вольтметр?
  • Что такое мультиметр?
  • Разница между мультиметром и вольтметром
    • Функция
    • Измерения
    • Применения
  • Обзор
  • Часто задаваемые вопросы
  • Видео-совет:

Что такое вольтметр?

Вольтметр — это электрический прибор, который используется для измерения напряжения постоянного или переменного электрического тока в вольтах.

Он точно измеряет разность электрических потенциалов между двумя точками в цепи. В то время как некоторые вольтметры предназначены для работы с постоянным током, некоторые вольтметры лучше подходят для измерения переменного тока. Есть и такие вольтметры, которые могут измерять и то, и другое. Вольтметр работает по тому же принципу, что и амперметр, за исключением того, что вольтметр имеет высокое сопротивление. Он сконструирован таким образом, что при подключении параллельно цепи для измерения напряжения он не потребляет ощутимого тока.

Вольтметр измеряет не только напряжение, но также ток и сопротивление. Стандартный вольтметр, используемый в лабораториях, использует электромеханический механизм для работы и обычно измеряет напряжение в диапазоне 1000 — 3000 вольт. Вольтметр измеряет напряжение, пропуская ток через сопротивление. Он сконструирован таким образом, чтобы минимально нарушать цепь. Напряжение обозначается буквой ‘V’, а чувствительность вольтметра обычно указывается в Ом/Вольт.

Что такое мультиметр?

Если вы заметили неисправный прибор в своем доме и не уверены, в чем причина неисправности, лучший способ выяснить это — воспользоваться мультиметром. Мультиметр — это портативный прибор, больше похожий на инструмент для поиска неисправностей в электронике, который можно использовать для диагностики неисправной части цепи. Мультиметр в основном проверяет электрическое сопротивление в цепи. Фактически, он может использоваться для измерения нескольких электрических характеристик. Типичный мультиметр может измерять напряжение, ток и сопротивление. Более дорогие версии могут измерять другие параметры, такие как емкость, коэффициент усиления транзистора и прямое напряжение диода.

Мультиметры бывают двух разных типов: аналоговые и цифровые. Цифровой мультиметр похож на цифровые наручные часы, где измеренные значения отображаются на цифровом дисплее, что позволяет легко считывать их с относительно меньшей вероятностью ошибки. Аналоговый мультиметр, с другой стороны, использует иглу вдоль шкалы для измерения напряжения, сопротивления, частоты, тока и мощности сигнала. Автодиапазон — еще одна удобная функция, которую следует искать в мультиметре, если вы готовы потратить несколько лишних долларов. Она автоматически устанавливает тестовый диапазон.

Разница между мультиметром и вольтметром

Функция

Измеритель напряжения или вольтметр — это ручной инструмент, используемый для измерения напряжения постоянного или переменного электрического тока в вольтах. По сути, он измеряет разность электрических потенциалов между двумя узлами электрической цепи. Мультиметр — это многоцелевой инструмент для поиска и устранения неисправностей, который можно использовать для диагностики неисправностей в цепи. Он в основном проверяет электрическое сопротивление в цепи и сочетает в себе функции других измерительных приборов, таких как вольтметр, амперметр и омметр, в одном приборе.

Измерения

Вольтметр измеряет не только напряжение, но также ток и сопротивление. Хотя некоторые вольтметры предназначены для работы с постоянным током, некоторые вольтметры лучше подходят для измерения переменного тока. Мультиметр измеряет напряжение, ток и сопротивление. Более продвинутые версии (или дорогие) могут также измерять другие параметры, такие как емкость, коэффициент усиления транзистора и прямое напряжение диода.

Применения

Вольтметр может использоваться для следующих целей: определение напряжения, измерение напряжения, электрические испытания, лабораторные испытания и электронная промышленность. Мультиметр — это многоцелевой прибор, который берет на себя функции других измерительных приборов, таких как вольтметры, амперметры и омметры. Основные области применения мультиметра включают измерение переменного/постоянного тока, измерение переменного/постоянного напряжения, измерение емкости, измерение частоты, тестирование батарей, измерение температуры и окружающей среды, проверка диодов и т.д.

Обзор

В двух словах, вольтметр — это простой испытательный инструмент, который используется для измерения разности электрических потенциалов между двумя точками в цепи. Вольтметр работает по тому же принципу, что и амперметр, за исключением того, что вольтметр имеет высокое сопротивление. С другой стороны, мультиметр — это многоцелевой инструмент для поиска и устранения неисправностей, который можно использовать для проверки неисправностей в цепи. Мультиметр в основном проверяет электрическое сопротивление в цепи. Фактически, он может использоваться для измерения множества электрических характеристик и может выполнять функции различных измерительных приборов, таких как вольтметр, амперметр и омметр.



Часто задаваемые вопросы

Является ли мультиметр тем же самым, что и вольтметр?

Мультиметр — это многоцелевой инструмент, который может выполнять функции других измерительных приборов, таких как амперметр, омметр и вольтметр. Так, мультиметр может также выполнять функции вольтметра. Однако вольтметр нельзя использовать в качестве заменителя мультиметра

Можно ли использовать мультиметр в качестве вольтметра?

Да, мультиметр, безусловно, можно использовать в качестве вольтметра. Фактически, он может использоваться для измерения множества электрических свойств, включая напряжение, сопротивление и ток.

Почему вольтметр или мультиметр не дает более точных показаний напряжения?

Большинство портативных цифровых мультиметров или вольтметров довольно точны, но стандартные обычно измеряют с точностью ±3%. Однако на точность влияет множество факторов, включая входное сопротивление, температуру и колебания напряжения питания.

Видео-совет:

А также про другие отличия:

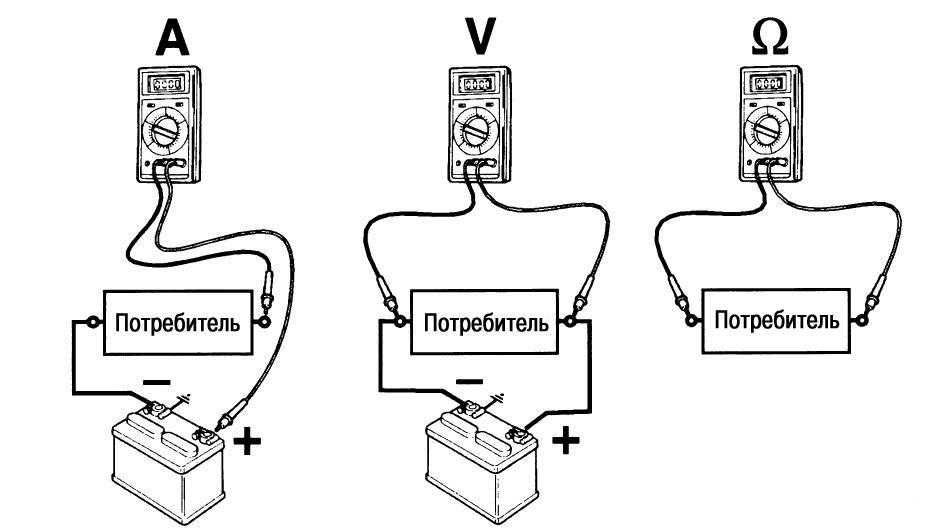

Как использовать мультиметр или вольтметр для электрических испытаний

Как использовать мультиметр или вольтметр для электрических испытаний
  1. Анги
  2. Центр решений
  3. Электрика

Фото: Андрей Попов / Getty Images навыки

Получите предложения от 3-х профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Нужно проверить срок службы батареи или диагностировать проблему с проводкой в ​​розетке в вашем доме? Изучение того, как использовать мультиметр-тестер, может помочь вам решить эти проблемы, поэтому его полезно иметь в своем наборе инструментов. Вы можете использовать мультиметр для устранения многих типов проблем, поэтому используйте это руководство, чтобы узнать, как использовать мультиметр в различных сценариях самостоятельной работы.

Мультиметр и вольтметр: в чем разница?

Ломаете голову над разницей между мультиметром и вольтметром? Мультиметр и вольтметр — это разные электроизмерительные приборы, имеющие одну общую черту: каждый из них измеряет потенциальное напряжение. Разница между инструментами заключается в том, что напряжение является единственным измерением, которое может определить вольтметр.

Как следует из названия, мультиметр может выполнять несколько измерений. Мультиметры могут измерять ток и сопротивление в дополнение к напряжению. Дополнительные функциональные возможности мультиметра делают его любимым инструментом электрика.

Что такое мультиметр?

Мультиметр, иногда называемый вольтомметром, представляет собой универсальный инструмент, который домовладельцы всегда должны иметь под рукой и который измеряет различные единицы измерения электричества: напряжение (переменного и постоянного тока), силу тока и сопротивление.

  • Напряжение: Измеряемый в вольтах, переменный ток (AC) и постоянный ток (DC) — это две формы напряжения, которые может измерять мультиметр. Переменный ток — это поток электрического тока, который меняет направление, обычно встречающийся в электропроводке по всему дому. Постоянный ток — это поток электрического заряда в одном направлении, обычно используемый в батареях, транспортных средствах и другой электронике.

  • Ток: Ток измеряется в амперах или амперах, и мультиметр проверяет силу тока, чтобы определить количество электричества, протекающего через цепь. Важной мерой безопасности является проверка величины тока, когда вы выполняете электрический проект, например, подключение выключателя света , чтобы полностью отключить электричество.

  • Сопротивление: Измерение сопротивления определяет противоположный поток электричества, используя Ом в качестве единицы измерения. Резисторы чаще всего используются в бытовых приборах и электрических устройствах.

  • Целостность: Проверка непрерывности измеряет полную цепь тока. Все цепи нуждаются в непрерывном пути для прохождения электричества. Например, если устройство выходит из строя, это может быть связано с разомкнутой цепью, что означает отсутствие непрерывности. Замена компонента может исправить устройство, позволяя ему снова работать правильно.

Существуют цифровые мультиметры и аналоговые мультиметры, которые выполняют одну и ту же функцию, но имеют разные дисплеи. Цифровой мультиметр оснащен ЖК-дисплеем, тогда как аналоговый мультиметр имеет стрелку, которая перемещается по числовой шкале.

Устройство мультиметра

Фото: krisanapong detraphiphat / Getty Images

Давайте рассмотрим различные части мультиметра. Помните, что функции могут отличаться от модели к модели, поэтому ваш мультиметр может не иметь тех же функций, что и перечисленные.

  • Дисплей: Дисплей представляет собой ЖК-экран (цифровой) или шкалу (аналоговый), отображающие показания электрических измерений.

  • Ручка или кнопка выбора: Это ручка или кнопка, которая позволяет переключаться между различными единицами измерения. Вот некоторые сокращения, которые вы можете увидеть на мультиметре:

    • В переменного тока (V с волнистой линией над ним)

    • В постоянного тока (V с тремя дефисами и прямой линией сверху)

    • Сопротивление (Ом или Ом)

    • Ампер (А)

    • Миллиампер (мА)

    • Непрерывность (символ диода или символ звуковой волны) 90 01 59

    • Кнопка удержания: Кнопка удержания используется для отслеживания определенного показания, поэтому вам не нужно записывать его, чтобы позже вспомнить измерение.

    • Тестовые щупы: На мультиметре два щупа (также называемые тестовыми проводами) вставляются в порты штекером типа «банан» для проверки электрических компонентов. На другом конце зонда находится металлический наконечник, иногда называемый терминалом. Красный щуп проверяет наличие тока под напряжением, а черный щуп проверяет клеммы заземления или нейтрали.

    • Порты: Большинство мультиметров имеют два или три порта для подключения проводов. Все мультиметры будут иметь черный общий порт, помеченный как COM для общего. Здесь подключается черный щуп. Порт мАОм — это порт, к которому подключается красный щуп, и он используется для проверки большинства электрических измерений, таких как напряжение, сопротивление и ток. Порт mAVΩ также может быть помечен как VΩ или V. Ваш мультиметр также может иметь красный порт 10A, но он используется реже, чем порт mAVΩ, и обычно измеряет большие токи (до 10 ампер).

    Что такое вольтметр?

    Вольтметр измеряет напряжение переменного или постоянного электрического тока. В отличие от мультиметра, измерение напряжения является единственной функцией вольтметра. Напряжение – это разность потенциалов между двумя точками в цепи. Измерение напряжения с помощью вольтметра может помочь выявить проблемы с проводкой или определить, разряжена ли батарея.

    Меры предосторожности при использовании вольтметра или мультиметра

    Теперь, когда вы понимаете основные способы использования и компоненты мультиметра, важно принимать адекватные меры безопасности при выполнении электромонтажных работ.

    • Осмотрите мультиметр на наличие любых признаков повреждения, таких как трещины, вмятины или утечки, чтобы обеспечить безопасные и точные показания.

    • Носите изолирующие перчатки и резиновую обувь для дополнительной защиты при проведении электрических испытаний.

    • Не проверяйте поврежденные или изношенные провода.

    • Проводите электрические испытания только в сухих условиях.

    • Никогда не прикасайтесь руками к металлическим наконечникам щупов.

    • Убедитесь, что щупы мультиметра работают правильно, замкнув провода. Установите мультиметр в положение сопротивления (Ом или Ом), затем подключите щупы к порту (подсоедините черный щуп к COM или общему порту, а красный щуп к красному порту мАОм). Соедините кончики щупа (старайтесь не касаться кончиков руками) и убедитесь, что показание составляет 0,5 Ом или меньше. Если показание превышает 0,5 Ом, датчики необходимо заменить.

    • Всегда держите мультиметр в футляре, когда он не используется.

    Домашнее электрическое тестирование с помощью вольтметра и мультиметра

    Следуйте этому руководству, чтобы узнать, как использовать мультиметр для измерения переменного или постоянного напряжения, сопротивления и непрерывности.

    Измерение напряжения переменного тока с помощью мультиметра

    Фото: wattanaphob / Getty Images

    Измерение напряжения переменного тока является одним из наиболее распространенных применений мультиметра, и он может считывать показания стандартной трехконтактной настенной розетки для выявления любых потенциальных проблем с проводкой.

    1. Чтобы измерить напряжение переменного тока, поверните ручку выбора на значение напряжения переменного тока (обычно обозначается как V~, VAC или ACV), начиная с более высокого диапазона и уменьшая его по мере продвижения.

    2. Если вы проверяете розетку, начните с отключения питания вилки от автоматического выключателя.

    3. Затем подключите черный щуп к общему разъему, а красный щуп подключите к порту напряжения переменного тока на мультиметре.

    4. Определите розетку, которую вы тестируете, и найдите широкую и узкую прорезь. В поляризованной вилке более широкий штырь является нейтральным, а более тонкий штырь — токоведущим или горячим штырем.

    5. Подсоедините черный щуп (или отрицательную клемму) к нейтральному контакту, а красный щуп (или положительную клемму) к горячему контакту.

    6. Проверьте показания на дисплее мультиметра. Измерение должно показывать около 120 вольт, а если нет, то, вероятно, проблема с проводкой.

    7. После получения показаний сначала снимите красный щуп, а затем черный щуп.

    8. Отсоедините тестовые щупы от портов мультиметра в том же порядке — сначала красный, затем черный.

    Измерение напряжения постоянного тока с помощью мультиметра

    Фото: Tamer ALKIS / Getty Images

    Измерение напряжения постоянного тока можно использовать для считывания показаний аккумуляторов, в том числе автомобильных. Помните, что если вы тестируете автомобильный аккумулятор, включите фары на две минуты, затем выключите их, чтобы разрядить аккумулятор настолько, чтобы определить, достаточно ли осталось напряжения для эффективного питания автомобиля.

    1. Отключите аккумулятор от источника питания.

    2. Переключите ручку выбора на настройку напряжения постоянного тока (обычно обозначается как V-, V—, VDC или DCV) при ожидаемом измерении на мультиметре, которое можно определить, взглянув на этикетку производителя. Например, батарея AA или AAA будет иметь индикатор напряжения сбоку от этикетки, показывающий 1,5 В.

    3. Прикоснитесь черным щупом к отрицательному полюсу батареи, а красным щупом – к положительному.

    4. Считайте показания на дисплее.

    5. Сначала снимите красный щуп, затем черный с аккумулятора. Затем снимите разъемы с мультиметра в том же порядке — красный, затем черный.

    Измерение сопротивления с помощью мультиметра

    Фото: Hirurg / Getty Images

    Измерение сопротивления позволяет проверить сопротивление электрического компонента и определить необходимость ремонта.

    1. Отсоедините устройство или его компонент от любого источника электроэнергии, например, электрических цепей, вилок или аккумуляторов, чтобы не было протекания тока.

    2. Проверьте значение сопротивления резистора в соответствии с рекомендациями производителя или на этикетке компонента.

    3. Переключите ручку выбора на значение в омах (Ом) при ожидаемом уровне сопротивления на шкале.

    4. Вставьте черный щуп в разъем COM, а красный щуп в порт мАОм.

    5. Прикоснитесь красной и черной клеммами к сторонам тестируемого компонента. Важно отметить, что положительные и отрицательные значения не имеют значения, когда вы тестируете сопротивление.

    6. Прочтите результат измерения на дисплее. Помните, что измерительные щупы имеют сопротивление около 2 Ом, поэтому вы можете вычесть два из показаний, чтобы определить окончательное измерение.

    7. Если показания мультиметра соответствуют рекомендуемому значению сопротивления, резистор исправен. В противном случае вам необходимо заменить его.

    Проверка целостности цепи с помощью мультиметра

    В зависимости от мультиметра может существовать настройка целостности цепи. Проверка непрерывности позволяет определить, есть ли полный путь прохождения тока в переключателе, электрическом соединении, предохранителе или проводнике. Кроме того, вы можете использовать проверку непрерывности, чтобы определить, исправен ли шнур питания.

    1. Установите ручку выбора в положение непрерывности.

    2. Подключите черный щуп к COM-порту, а красный щуп к порту мАОм.

    3. Соедините кончики красной и черной клемм и найдите на дисплее число, равное нулю или близкое к нулю. Это чтение указывает на наличие преемственности.

    4. Поместите одну клемму на одну сторону тестируемого электрического компонента, а другую клемму — на другой конец компонента. Если число равно нулю или близко к нулю, существует непрерывность.

    5. Если непрерывности нет, мультиметр отобразит «OL» или «разомкнутый контур». Это показание указывает на то, что вам необходимо заменить этот компонент.

    Проверка напряжения с помощью вольтметра

    Вольтметр измеряет разность потенциалов между двумя точками цепи для определения напряжения. Этот метод может быть полезен при диагностике проблемы с электрической розеткой или проверке аккумулятора.

    1. Выберите DC или AC на ручке вольтметра. Выберите постоянный ток, если вы тестируете небольшую электронику или батареи, и переменный ток, если вы проверяете электрические розетки. Если ваш вольтметр явно не показывает выбор постоянного или переменного тока, постоянный ток может быть представлен прямой линией, а переменный ток — волнистой линией.

    2. Поверните ручку вольтметра до диапазона напряжения, который на одну настройку выше, чем напряжение, которое вы хотите измерить, чтобы выбрать верхний предел измерения. Чтобы определить это значение, проверьте этикетку на электронном блоке. Например, стандартные бытовые розетки на 120 вольт, поэтому установите вольтметр на 200 вольт.

    3. Возьмите черный и красный щупы, также называемые иглами, на вольтметре и включите вольтметр. Соедините концы черного и красного щупов вместе. Вольтметр должен показывать ноль. Если это не так, ваш вольтметр не работает должным образом, и вы должны отремонтировать или заменить его.

    4. При включенном вольтметре подсоедините красный щуп к положительному выводу аккумулятора, устройства или розетки, а черный щуп к отрицательному. Положительный и отрицательный полюсы батареи отмечены символами «+» и «-». При измерении напряжения в розетке не имеет значения, какой щуп вы поместите в каждое прямоугольное отверстие розетки (избегайте круглого отверстия заземления).

    5. Установив щупы, прочтите число, отображаемое на вольтметре — это показания вашего напряжения.

    Советы по правильному считыванию показаний вольтметра

    Показания вольтметра могут быть непростыми, особенно если это аналоговое устройство. Вот несколько способов убедиться, что вы получаете хорошие показания:

    • Выбирайте цифровой вольтметр для ремонта электроники и бытовой техники, так как он отображает напряжение на ЖК-экране для удобства чтения.

    • Убедитесь, что вы используете соответствующие единицы измерения, а вольтметр правильно настроен для того, что вы измеряете.

    • Если показания близки к нулю, отрегулируйте множитель и максимальное значение, чтобы стрелка находилась в пределах диапазона.

    • Если ваша стрелка прыгает вверх по шкале, вам, вероятно, нужен более высокий диапазон.

    • Прочтите соответствующее число на шкале вольт, которую вы выбрали с помощью циферблата. Если вы используете шкалу, которая не является точным соответствием, разделите на напряжение и умножьте на сопротивление, чтобы получить ответ.

    • Оцените значение, если стрелка окажется между двумя числами.

    • Если вы видите «OL», «OVER» или «OVERLOAD» на цифровом вольтметре, установите прибор на более высокий диапазон.

    • Плотно прижмите кончики датчиков к контакту и не касайтесь их пальцами (ваше тело может повлиять на показания и, что еще хуже, вас может ударить током).

    • Выбирайте вольтметр с подставкой, чтобы его можно было поставить на ровную поверхность или повесить на стену.

    • Очистите металлические зонды от окислов и заострите кончики наждачной бумагой или мелкозернистой наждачной бумагой.

    Часто задаваемые вопросы

    Мультиметр не измеряет частоту, заряд, индуктивность и другие электрические величины. Вместо этого он измеряет напряжение (переменное и постоянное), ток и сопротивление.

    Да, вы можете получить удар током при использовании мультиметра, если:

    • Вы коснулись металлического наконечника при проверке тока под напряжением.

    • Измерительный прибор не соответствует напряжению.

    • Прибор регистрирует переходное напряжение, превышающее установленный вами диапазон.

    • Счетчик имеет дефектные детали.

    Вы можете предотвратить поражение электрическим током и травмы, правильно используя мультиметр и обслуживая свое устройство.

    Если вы не знаете, как пользоваться мультиметром, или вам нужна помощь в вашем проекте, обратитесь к местному электрику , чтобы он выполнил работу.

    Нужна профессиональная помощь с вашим проектом?

    Получите цитаты от профессионалов с самым высоким рейтингом.

    Рекомендуемые статьи

    • Сколько будет стоить стандартная модернизация домашней электросети (включая сетевой фильтр для всего дома)

      Элисон Каш • 10 июня 2022 г.

    • Сколько стоит ремонт дома?

      Автор Allie Ogletree • 14 сентября 2022 г.

    • 8 вопросов, которые следует задать электрику перед принятием решения о найме

      Laura Hennigan • 21 декабря 2021 г. 010 Если вы работаете с электричеством и не знаете, как пользоваться цифровым мультиметром, вас может ожидать шокирующий сюрприз. Безопасность — это то, что нельзя игнорировать при работе с электричеством. Хотя мультиметр может помочь вам избежать поражения электрическим током, он также может быть полезен при диагностике проблем с электричеством, построении цепей и тестировании.

      Сегодня мы поделимся тем, что вам нужно знать об устройствах и о том, как начать работу с цифровым мультиметром.

      Содержание

      • Что такое цифровой мультиметр?
      • Почему так важен цифровой мультиметр?
      • Выбор цифрового мультиметра
        • Лучший тип для аккумуляторов и систем питания
      • Основные функции измерения мультиметра
        • Вольт
        • Сопротивление
        • Прозвонка цепи
        • Ампер
      • Как пользоваться мультиметром
        • Измерение напряжения постоянного тока
        • Измерение напряжения переменного тока
        • Измерение сопротивления
        • Измерение непрерывности цепи
        • Измерение силы тока (клещи и эталон)

          03 Советы по безопасности при использовании цифрового мультиметра

          • Не закорачивайте провода датчиками
          • Не путайте датчики разных цветов
          • Обращайте внимание на температуру
          • Убедитесь, что вы выбрали правильную настройку или режим
          • Убедитесь, что ваш измеритель рассчитан на напряжение
          • Не проверяйте системы высокого напряжения или высокого напряжения, если вы не обучены
        • Изучите свою электрическую систему с помощью портативного мультиметра

        Что такое цифровой мультиметр?

        Цифровой мультиметр является стандартным оборудованием, используемым техниками при работе с электрическими соединениями. Эти устройства могут измерять два или более электрических значения. Эти значения могут включать напряжение, ток и сопротивление.

        Первый цифровой мультиметр появился на рынке в 1977 году от компании Fluke. Эти устройства превосходят предыдущие аналоговые счетчики на основе иглы. Они невероятно точны, надежны и просты в использовании.

        Почему так важен цифровой мультиметр?

        Использование цифрового мультиметра может помочь вам выявить и локализовать неисправности в электрической системе. Это могут быть отсоединенные провода, неправильно подключенные провода или короткое замыкание. Эти неисправности могут быть опасны, если их не устранить. Дым, искры и огонь — все это риски, когда у вас есть неисправности в вашей системе. Цифровой мультиметр может помочь вам быстро локализовать проблему и решить ее до того, как она станет серьезной проблемой.

        Вы можете использовать его для множества различных задач, если знаете, как пользоваться мультиметром. Это настолько важно, что каждый электрик всегда будет иметь его, и обычно это первый используемый инструмент. Этот инструмент необходим, и любой, у кого есть набор инструментов, должен убедиться, что он у них есть.

        Так счетчики раньше отображали показания. Теперь мы можем легко просто смотреть на цифровой экран.

        Выбор цифрового мультиметра

        Мультиметры могут быть простыми и экономичными или иметь множество функций и стоить сотни долларов. Выбор того, что подходит именно вам, будет зависеть от того, для чего вам это нужно.

        Лучший тип для аккумуляторов и систем питания

        Здесь, в Battle Born, наши продукты в основном используются для автономного хранения энергии на 12, 24 или 48 вольт. Однако инверторы обычно используются в аккумуляторных системах, работающих от 120 или 240 В переменного тока. При покупке мультиметра мы рекомендуем приобрести мультиметр с автоматическим диапазоном. Это означает, что мультиметр автоматически выберет диапазон измерения и отобразит его на экране.

        Они проще в использовании и гораздо менее пугающие в освоении, чем версии с ручным управлением, которые имеют множество вариантов выбора, чтобы заставить его работать. Просто включите устройство, выберите значение (напряжение, сопротивление или ток) и начните измерять определенные соединения, чтобы получить очень точные показания.

        Обратите внимание, что блок автоматического выбора диапазона слева имеет гораздо меньше вариантов выбора и намного проще в использовании.

        В дополнение к автоматическому диапазону мы рекомендуем приобрести блок с зажимом усилителя. Это значительно упрощает измерение тока (расхода). Это измерение, которое часто используется в аккумуляторных системах, чтобы увидеть, заряжается ли аккумулятор или разряжается.

        Возможно, вам придется заплатить 50 долларов США за один из них, но это стоит премиальной цены за точность и удобство использования.

        Основные измерительные функции мультиметра

        Существует множество основных измерительных функций, которые можно выполнять с помощью любого мультиметра, но наиболее важными из них являются вольты, амперы и сопротивления. И почти каждый может использовать эти функции, как только вы их поймете.

        Рекомендуемая литература: Если вы новичок в изучении электричества, прочитайте нашу статью о том, что такое амперы, вольты и ватты, прежде чем проводить какие-либо измерения.

        Вольт

        Напряжение представляет величину присутствующего электрического «давления». Любое напряжение выше 50 вольт может привести к поражению электрическим током, поэтому важно знать, есть ли напряжение в соединении или устройстве, чтобы оставаться в безопасности при работе с электричеством.

        Проверка напряжения — это самый быстрый способ определить, есть ли питание на устройстве, и его всегда следует выполнять перед работой с чем-либо электрическим. Измерение напряжения также может сказать вам, подключены ли провода (напряжение не подключено) или работает ли устройство правильно (напряжение находится в ожидаемом диапазоне, слишком высокое или низкое).

        Сопротивление

        Измерение сопротивления цифровым мультиметром упрощает диагностику неисправных компонентов. Вы можете определить неисправную цепь или другие компоненты по величине присутствующего сопротивления. Если цепь или компонент имеют низкое сопротивление, по ним будет протекать большой ток. Однако более высокое сопротивление приведет к меньшему протеканию тока.

        Иногда производитель может указать конкретное сопротивление, в пределах которого должно находиться их изделие, которое можно проверить с помощью мультиметра.

        Проверка целостности цепи

        Еще одна основная измерительная функция мультиметра — измерение целостности цепи. Это противоположно сопротивлению и показывает, насколько «открыт» электрический путь.

        Это позволяет техническим специалистам обнаруживать обрыв проводки или неисправные точки контакта в цепи кнопки или переключателя. Наличие надежного соединения между обоими концами имеет важное значение при работе с электрическими соединениями. Измерение непрерывности может помочь выявить неправильные проводные соединения или отсоединенные соединения.

        Ампер

        Ампер — это величина тока, протекающего через устройство или цепь. Мультиметр может помочь вам измерить величину нагрузки, которую тянет элемент. Это может помочь вам избежать перегрузки вашей электрической системы. Провода рассчитаны только на определенную мощность, и важно не перегружать их.

        Измерение тока в кабелях аккумуляторной батареи мультиметром с амперметрическими клещами.

        Как пользоваться мультиметром

        Если вам нужно использовать мультиметр, убедитесь, что вы используете его правильно. Неправильное использование цифрового мультиметра может повредить мультиметр и дать неточные показания. Давайте посмотрим, как можно использовать мультиметр для выполнения нескольких простых измерений.

        Измерение напряжения постоянного тока

        Как это сделать: Установите мультиметр на напряжение постоянного тока (иногда переменный и постоянный ток одинаковы на устройстве с автоматическим -диапазон). Если вы не уверены в количестве вольт, начните с самого высокого значения и двигайтесь вниз, чтобы точно настроить измерение.

        Вставьте черный щуп в общий разъем, а красный штекер — в разъем, помеченный для напряжения постоянного тока. Затем вы можете прикоснуться черным щупом к отрицательной стороне цепи, а красным щупом к положительной клемме. Цифровой мультиметр покажет, сколько вольт в аккумуляторе. Это нормально, если датчики подключены наоборот, напряжение будет просто отрицательным.

        Выводы, которые можно сделать: Если вы проверяете напряжение постоянного тока, скорее всего, вам понадобится батарея. Вы можете измерять напряжение батареи напрямую или в разных частях цепи. Низкое напряжение укажет на проблему или разряженную батарею. Это очень простой и базовый тест, который должен быть одним из первых тестов при возникновении проблем с электричеством.

        Используйте порты COM и V только для измерения напряжения и сопротивления

        Измерение напряжения переменного тока

        Как это сделать: Вы можете оставить разъемы подключенными в том же положении, что и напряжение постоянного тока, но вам нужно настроить цифровой мультиметр на измерение напряжения переменного тока вместо напряжения постоянного тока (если не используется автоматический выбор диапазона). Как и в случае с напряжением постоянного тока, настройте мультиметр в зависимости от количества измеряемых вольт. Если вы не уверены, начните с самого высокого значения и двигайтесь вниз.

        Прежде чем приступить к измерению более высоких напряжений, убедитесь, что ваш мультиметр, провода и сами провода находятся в хорошем состоянии. Вы не хотите ударить себя током во время этого измерения!

        Возьмите тестовый провод заземления (черный) и поместите его на один компонент или разъем, а положительный тестовый провод (красный) на другой компонент или разъем. Мультиметр сообщит вам величину напряжения, которое вы получаете в розетке или соединении.

        Выводы, которые можно сделать: Любое устройство, которое подключается к сетевой розетке, будет работать от сети переменного тока. При измерении держите пальцы подальше от концов провода! Вы должны увидеть, получаете ли вы ожидаемое напряжение.

        Измерение сопротивления

        Как это сделать: Как и при любом измерении, вам нужно установить мультиметр на значение чуть выше ожидаемого измерения. Коснитесь щупами любого конца соединения или проводки, которую вы хотите проверить. Если мультиметр показывает «1» или «OL», вам нужно переместиться вниз по шкале измерений. Как только вы достигнете достаточно низкого значения мультиметра для соединения, он должен отобразить число. Если имеется большое сопротивление, оно может быть вызвано грязью, мусором или другими посторонними веществами.

        Выводы, которые можно сделать: Если счетчик продолжает показывать «OL», это означает, что он не обнаруживает соединение. Измерение сопротивления провода или компонента может помочь вам легко определить неисправную проводку или компоненты. Если вы выполните измерение и обнаружите большое сопротивление, вам, вероятно, потребуется заменить проводку или компонент. Это может быть особенно полезно при проверке предохранителей.

        OL указывает на то, что счетчик ничего не читает, перегружен или находится вне диапазона

        Измерение непрерывности

        Как это сделать: Большинство счетчиков измеряют непрерывность, издавая звуковой сигнал, чтобы вы знали, что провода подключены. Обычно для выбора этой опции необходимо сделать выбор на измерителе, часто она выглядит как маленькая иконка аудио. Выводы должны быть на положительной клемме, а клемма COM неподвижна.

        Цифровой мультиметр посылает небольшое напряжение по цепи для воспроизведения тона. Присоедините один щуп к одному концу, а другой щуп к булавке на другом конце. Вы услышите звуковой сигнал, если соединение в порядке. Если тона нет, вам нужно немного больше изучить это соединение, чтобы выяснить, почему оно не подключено.

        Выводы, которые можно сделать: Измерение непрерывности поможет обнаружить короткое замыкание или обрыв проводки. Это может быть связано с повреждением или обрезанием проводки где-то в вашей системе.

        Настройка этого мультиметра определяет как сопротивление, так и непрерывность, обратите внимание на маленькую изогнутую иконку звука, это указывает на режим тона, который издает звуковой сигнал, когда он имеет непрерывность.

        Измерение силы тока (амперные клещи и эталон)

        Как это сделать: Сила тока может быть измерена с помощью проводов на измерителе (для малых токов) или амперных клещей, если они есть в измерителе. Если вы используете провода, вам нужно будет разорвать цепь, чтобы весь ток проходил через счетчик. Если вы не имеете опыта работы с электрическими цепями, мы не рекомендуем вам проводить это измерение, потому что оно может легко перегрузить ваш измеритель, если используются неправильные настройки.

        Измерение токоизмерительными клещами очень простое и безопасное измерение. Сначала установите мультиметр на переменный или постоянный ток. Постоянный ток будет аккумуляторной системой, а переменный ток будет питаться от берега или от инвертора. Возьмите мультиметр и зажмите его только вокруг ОДНОГО провода в паре. Счетчик измеряет ток, протекающий по одному проводу. Если вы зажмете его вокруг двух проводов, они нейтрализуют друг друга, и вы не получите измерения.

        Выводы, которые можно сделать: Использование клещей для усилителя — отличный способ узнать, заряжается ли аккумулятор или разряжается, и насколько сильно. Его также можно использовать, чтобы увидеть, работает ли генератор переменного тока или сколько энергии потребляет устройство.

        Советы по безопасности при использовании цифрового мультиметра

        При использовании цифрового мультиметра нельзя быть слишком осторожным. При использовании цифрового мультиметра следует помнить о нескольких советах по безопасности. Давайте взглянем!

        Не замыкайте провода щупами

        Важно следить за тем, что вы делаете, когда размещаете щупы. Случайно прикоснувшись щупом к соединению, пользователь может закоротить провода и печатные платы на устройствах. Это может сделать многие электронные устройства бесполезными.

        Не смешивайте датчики разных цветов

        Вы должны держать датчики прямо при подключении к глюкометру. Подключение неправильного щупа к неправильной вилке может привести к серьезному повреждению электроники и мультиметра. Черный всегда идет на COM, а красный только на измерение напряжения/сопротивления. Случайное вставление его в порт усилителя может привести к короткому замыканию.

        Обратите внимание на температуру

        Если вы заметите течку, пора вызвать специалиста. Горячая система — это не то, с чем неподготовленный профессионал должен пытаться справиться самостоятельно. Слишком много риска, и вы не хотите испытывать свою удачу, когда дело доходит до электрического пожара.

        Убедитесь, что вы находитесь в правильной настройке или режиме

        Прежде чем прикасаться щупами цифрового мультиметра к каким-либо соединениям, важно убедиться, что вы находитесь в правильной настройке или режиме. Если вы измеряете напряжение и ваш мультиметр находится в режиме измерения тока, вы можете закоротить мультиметр и получить пресс-папье, которое раньше было мультиметром.

        Убедитесь, что ваш мультиметр рассчитан на напряжение

        Если вы используете мультиметр, не рассчитанный на измеряемое напряжение, может произойти вспышка дуги. Здесь электрический ток сходит с пути и переходит от одного проводника к другому. Это может привести к серьезным травмам и даже смерти. Обычно большинство счетчиков рассчитаны на 600 вольт, но всегда знают пределы.

        Не проверяйте системы высокого напряжения или высокого напряжения, если вы не обучены

        Знайте, когда вы откусываете больше, чем можете прожевать. Не пытайтесь работать с системами высокой энергии или напряжения, если у вас нет навыков, знаний и соответствующих инструментов. Даже небольшая ошибка может дорого обойтись при работе с высокой энергией или напряжением.

        Изучите электрическую систему с помощью удобного мультиметра

        Наличие мультиметра поможет вам лучше понять, как работает ваша электрическая система. Однако знать, как им правильно пользоваться, так же важно, как и владеть им. Если вы научитесь им пользоваться, вы сможете самостоятельно диагностировать некоторые проблемы с электричеством и даже устранять их. Тем не менее, всегда обращайтесь к сертифицированному специалисту, если сомневаетесь, чтобы избежать дорогостоящей ошибки.

        100 Ач 12 В LiFePO4 Аккумулятор глубокого разряда

        100 Ач 12 В GC2 LiFePO4 Глубоко разрядный аккумулятор

        270 Ач 12 В LiFePO4 Глубоко разрядный аккумулятор GC3

        12 В LiFePO4 Глубокий разряд аккумуляторов1 Комплекты1

        Хотите узнать больше об электрических системах и литиевых батареях?

        Мы знаем, что строительство или модернизация электрической системы может быть сложной задачей, поэтому мы здесь, чтобы помочь.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
