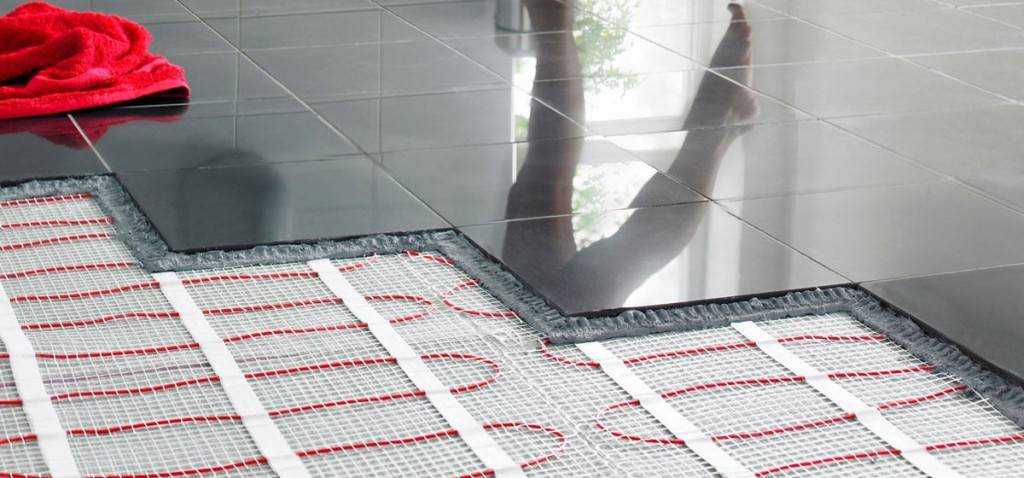

Электрический тёплый пол – отличное решение для равномерного подогрева пола в жилье. Особенно это актуально для тех районов, где отсутствует газопровод и довольно суровый климат.

Несмотря на определённую сложность и длительность монтажа тёплого электрического пола под кафельную плитку, уложить его можно самостоятельно. Для этого нужно знать подробную схему подключения системы и правильно рассчитать её общую мощность, чтобы полы в собственном доме или квартире были всегда тёплыми.

В статье разобран поэтапный монтаж греющего кабеля под керамическую плитку, начиная с его выбора и заканчивая укладкой кафеля на подготовленное основание.

Почему именно электрический?

Современные технологии позволяют владельцам домов обогревать поверхность пола системой водяного подогрева, которая связана с основной отопительной системой. Или обогревать помещение электрическим «тёплым полом» нескольких видов.

В обоих вариантах «тёплый пол» под кафельной плиткой рассматривается или в качестве основного источника тепла в помещении, или только как эффективный метод повышения комфортности.

Как более экономный в плане энергозатрат, на первый взгляд, — водяной подогрев. Только не всё просто с таким вариантом обогрева – владельцу предстоят масштабные работы. И не только работы, но и административная волокита, чтобы получить разрешение на монтаж подобной отопительной системы.

Поэтому электрические «тёплые полы» в этом плане более привлекательны, хотя и со своими минусами. Дорогая электроэнергия – это минус такого варианта обогрева. Но сэкономить можно, если использовать качественную термоизоляцию, а также грамотно отрегулировать систему подогрева.

В результате пол с подогревом будет оптимально распределять тепло в помещении. Всё грамотно – внизу максимальная температура, которая постепенно будет снижаться по мере увеличения дистанции от напольной поверхности. Керамическая плитка имеет качество накапливать тепло. Поэтому, нагревшись, она постепенно станет отдавать тепло воздуху, что влияет на плавную, более экономичную работу системы, минимизируя количество её включений.

Что первым делом выполняют перед укладкой электрического «тёплого пола»?

Существует несколько типов электрических полов. Все они монтируются по-разному. Правда есть общие требования, касающиеся подготовительных работ и выбора требуемого инструмента.

1. Полы должны иметь определённую степень термоизоляции. Нецелесообразно тратить дорогое электричество на подогрев холодного пола, если под ним находится открытый грунт или неотапливаемый подвал. «Тёплый пол» нужно укладывать только на хорошо утеплённую основу.
2. Не стоит класть греющий кабель на неровную поверхность, если планируется покрыть его кафелем. Если старый пол имеет большие перепады, щели и иные дефекты, то нужно начинать с их устранения. Для этого потребуется залить выравнивающую бетонную стяжку и по мере необходимости выполнить теплоизоляционные работы.
3. Для подключения «тёплого пола» требуется заранее выделить отдельную линию электропитания, которую желательно подключить через автомат и дополнительно защитить УЗО. Также заранее необходимо определить и точку монтажа терморегулятора – к ней должна подводится линия электропитания. Если в комнате сильная влажность, то необходимо установить блок управления в соседнем помещении. Важно, чтобы к нему всегда был беспрепятственный доступ.
4. Как видно из практики, часто приходиться покупать блок управления и термодатчик дополнительно – крайне редко они предусмотрены комплектацией. Кабель термодатчика необходимо покупать с небольшим запасом, чтобы можно было без проблем установить блок управления в планируемом месте.
5. Так как в любом случае выполняется электромонтаж, следует заранее приготовить нужные для работы инструменты. Необходимо будет отрезать провода, снимать с них изоляцию, после чего зачищенные концы запрессовать в наконечники или залудить оловом. Для изоляции точек соединения проводки потребуется качественная изолента или термоусадочные трубки. Если у вас имеется строительный фен, то с его помощью можно быстро прогреть термоусадку и проложить провода.

Кроме того, в процессе монтажа и после его окончания, перед вводом системы в эксплуатацию, проверяются характеристики электрической цепи на соответствие с паспортными данными. Для этого потребуется мультиметр, поэтому его желательно заранее купить.

1. Монтаж греющего кабеля всегда связан с общестроительными работами. В частности, для подготовки штробы под электропроводку и термодатчик потребуется болгарка с диском по бетону и перфоратор с лопаткой. Монтаж некоторых тёплых полов требует заливки стяжки – для этого тоже необходим определённый инструмент.
2. Пол будет покрываться кафелем, поэтому потребуется ещё подготовить зубчатый шпатель, строительный миксер для размешивания большого количества клея, валики или кисти для покрытия основания грунтовкой, ведра, уровень для проверки горизонтальности кафеля в ходе его укладки.

Это основные моменты подготовки. Существует много технологий укладки электрического «тёплого пола» под плитку, поэтому стоит разобрать самые распространённые из них.

Укладка греющего кабеля

Процесс монтажа греющего кабеля предусматривает укладку и крепление кабеля к основанию, заливку поверх него стяжки и монтаж на бетонный пол кафельной плитки.

Обогревать пол можно 3-мя видами греющих кабелей:

1. Одножильные. Как вы поняли из названия, они состоят из одного провода, который одновременно выступает в роли проводника и нагревательного элемента. Одножильный греющий кабель требуется укладывать так, чтобы оба его конца можно было подключить к блоку управления. Главное – соблюсти единственное правило – петли греющего кабеля не должны пересекаться друг с другом.
2. Двужильные. С двужильными кабелями работать проще – в них 2 проводника. Для нагрева пола можно использовать две жилы или одну. В первом случае провода замыкаются на конце с помощью муфты. В последнем одна жила закольцовывается, а вторая держится в резерве на случай перегорания первой. Или обе жилы отдельно закольцовываются и работают независимо друг от друга.

Оба типа кабелей греются по всей длине, а регулируется уровень их нагрева с помощью блока управления, к которому они подключаются.

 3. Саморегулирующиеся. Это высокотехнологичные кабеля, в которых провода пропускают ток, а нагрев происходит за счет специальной полупроводниковой матрицы, размещённой между проводами. Концевая муфта в них просто выполняет роль изоляции, потому что 2 провода непосредственно друг с другом не соединяются. В них протекает ток по всей длине. Матрица изначально имеет максимальную проводимость, поэтому быстро нагревается. По мере нагрева её проводимость падает, а после достижения определённой температуры полупроводник «запирается». Это происходит на отдельных участках кабеля – за счёт этого происходит саморегуляция.

Благодаря этому удаётся экономить электричество – матрица не будет потреблять больше энергии, чем ей требуется для нагрева пола до нужной температуры. Это также позволяет исключить перегрев кабеля.

Кроме того, на конце греющих кабелей устанавливают простой провод, с помощью которого уложенную систему подключают к блоку управления. Данные провода соединяются с греющим кабелем специальной муфтой. Второй конец провода соединяют с блоком управления.

По какой схеме нужно укладывать кабель, и сколько его требуется?

Перед укладкой кабеля требуется всегда составлять схему укладки.

В ходе её составления требуется учесть следующее:

1. Необходимо правильно рассчитать тепловую мощность системы. Если греющий кабель планируется использоваться в качестве основного источника тепла, то для обогрева площади 1 м² требуется провод мощностью 140-180 Вт. Если он будет использоваться в качестве дополнительного источника тепла, то достаточно мощности от 80 Вт на 1 м². В любом случае нужно учесть качество теплоизоляции пола и предусмотреть 30%-ый запас на возможные теплопотери.
2. Точку монтажа терморегулятора (поз. 1) – в общем можно выбирать произвольно, но прибор должен размещаться не ниже 30 см от уровня готового пола (с учётом толщины стяжки и укладываемого поверх неё кафеля). Часто терморегулятор устанавливают возле выключателей для быстрого доступа. Запрещается закрывать его мебелью, коврами и т.д.
3. Термодатчик в процессе монтажа (поз. 2) необходимо разместить по центру между нитками кабеля на расстоянии приблизительно 50-60 см от стены.
4. На схеме необходимо также отметить точки расположения соединительной муфты (поз. 3) используемой для перехода с обычного провода на греющий кабель и концевой муфты (поз. 4).
5. Не нужно размещать греющий кабель в тех зонах (поз. 5), где будет установлена мебель и бытовая техника. Вырабатываемое системой тепло должно беспрепятственно передаваться воздуху помещения, иначе кабель может перегреться и перегореть.

Данные требования можно не учитывать, если укладывается саморегулирующийся кабель. Он функционирует по другому принципу, поэтому не перегреется и не сгорит. Однако, стоит ли укладывать дорогой кабель в тех местах, которые обогревать не требуется?

1. В ходе монтажа кабеля его повороты необходимо размещать на расстоянии не меньше 5 см от стен (поз. N). Если возле стены установлена батарея, конвектор или вдоль неё идет труба отопления, то данное расстояние необходимо увеличить до 10 см и более.
2. Запрещается допускать пересечения кабелей в ходе укладки, даже с размещением их на разных уровнях в теле стяжки.
3. Лучше всего укладывать и фиксировать греющий кабель специальными монтажными планками (поз. 6). Длину планок для каждого участка нужно подбирать с учётом монтажной схемы.
4. Принято считать, что для нормального обогрева пола требуется охватить греющим кабелем около 75% площади комнаты.

Если шаг между нитками кабеля получится более 30 см, то вероятнее всего пол будет неравномерно прогреваться — на нём будут чередоваться холодные и нагретые участки. Поэтому нужно покупать длиннее кабель и укладывать его с более мелким шагом.

После покупки и приготовления всех необходимых для монтажа материалов и инструментов, требуется начертить схему монтажа греющего кабеля. Её желательно делать с соблюдением масштаба и держать во время укладки всегда под рукой.

После составления схемы можно начинать монтажные работы, которые состоят из многих этапов. Ниже каждый из них подробно расписан.

Процесс монтажа греющего кабеля

На примере пошагово разберём процесс монтажа греющего кабеля на утеплённое бетонное основание.

Составление монтажной схемы.

В соответствие с размерами помещения и расположением в нём мебели с бытовой техникой, необходимо составить схему укладки греющего кабеля.

Бурение отверстия для монтажа термостатического блока.

Сначала требуется пробурить в стене отверстие для монтажа термостатического блока. Это делается с помощью электрической дрели или перфоратора и специальной коронки. Как говорилось выше, он должен размещаться на высоте не менее 30 см от готового пола.

Проделывание штробы в стене под проводку.

От вырезанного отверстия прочерчиваем вниз две вертикальные линии до пола. Они позволят проделать в стене ровную штробу сечением 20×20 мм для укладки в неё холодного участка кабеля и гофротрубки с термодатчиком.

По этим линиям необходимо болгаркой с диском по бетону прорезать на необходимую глубину две канавки, после чего нужно перфоратором с насадкой в виде лопатки вырубить между прорезанными линиями бетон.

Затем желательно сразу закрепить кабель в готовой штробе с помощью нескольких проволочных или пластиковых хомутов – с их помощью нужно стянуть провода и трубку в пучок.

Удаление с пола строительного мусора.

После штрорбления стены требуется убрать с пола строительный мусор. Если у вас имеется строительный пылесос, то лучше воспользоваться им.

Устранение дефектов на основании.

При наличии больших перепадов и трещин желательно выровнять пол цементной стяжкой, которая позволит скрыть все дефекты.

Если они несущественные, то можно просто зашпаклевать и отшлифовать выступающие участки.

В итоге площадка под укладку греющего кабеля должна получиться ровной и чистой.

Покрытие пола грунтовкой.

Перед укладкой утеплителя и монтажом кабеля, необходимо покрыть пол грунтовкой глубокого проникновения. Это позволит сделать пол более ровным и менее пыльным, а также улучшить соединение бетонной стяжки с основанием.

Укладка теплоизоляционного слоя.

Пол необходимо покрыть также термоизоляцией в виде фольгированного утеплителя, который укладывается отражающим слоем в сторону помещения. Фольгированный материал необходимо класть как можно плотнее, чтобы стыки получались минимальными.

Благодаря этому удастся перенаправить всё тепло внутрь помещения, что позволит сделать «тёплый пол» более эффективным и экономичным.

Все стыки между листами утеплителя необходимо проклеить фольгированным скотчем.

Установка монтажных планок.

В соответствии со схемой укладки требуется нарезать монтажные планки. Они крепятся к полу дюбелями или обычными саморезами. Данные планки нужны для крепления кабеля перед заливкой бетонной стяжки.

Они устанавливаются с шагом 0,5 — 1 м.

Укладывать греющий кабель с помощью монтажных планок очень удобно, но иногда от них лучше отказаться. К примеру, если рядом с поверхностью основания залегает гидроизоляционный слой, потому что в результате крепления крепёжных планок к полу он повредится.

В этом случае на основание необходимо настелить армирующую стеклопластиковую сетку с размером ячейки 50×50 мм и более.

Кабель в процессе укладки нужно просто привязывать к этой сетке.

Сама же сетка позволит укрепить заливаемую стяжку. Железную армирующую сетку не советуют использовать в целях безопасности, потому что в результате повреждения кабеля электричество распространится по всей арматуре.

Монтаж кабеля.

Сначала его крепят в районе соединительной муфты, причём нужно сразу оценить оставшуюся длину холодного участка кабеля, чтобы его было достаточно для подключения к блоку управления.

Он не должен пересекаться с греющим проводом.

Холодный участок кабеля можно уложить вдоль стены в щель между утеплителем и стеной.

Рисунок раскладки необходимо постоянно сверять с имеющейся схемой.

Крепить кабель к монтажным планкам нужно с помощью расположенных на них отгибающихся усиков.

Если укладывается сетка, то провод нужно привязывать к ней. Главное, чтобы он был точно уложен по чертежу и ничто не мешало заливке стяжки.

Крепление термодатчика.

Завершается монтаж кабеля установкой крепления термодачика. Отрезается необходимой длины гофротруба, после чего в неё вставляется термодатчик. Он должен дойти до противоположного конца трубки, который нужно сразу закрыть предусмотренной комплектацией заглушкой.

Благодаря этой заглушке жидкий раствор не сможет попасть внутрь гофры во время укладки стяжки.

Гофру с датчиком крепят заглушенным концом между петлями кабеля так, чтобы термодатчик был на расстоянии приблизительно 50 см от изгибов кабеля. Второй конец гофры требуется завести в проделанную в стене штробу и протянуть её до отверстия блока управления. Главное – сильно не перегнуть трубку.

Укладка в штробу холодного участка кабеля.

В штробу укладывается холодный участок кабеля. Иногда в этот канал также укладывают провода, питающие термостатический блок. Провода и гофрированную трубку в штробе необходимо осторожно собрать в одну «косичку» — в канале для этого мы уже установили хомуты.

Заделка канала строительным раствором.

Канал, заполненный проводами, необходимо заделать цементным или гипсовым раствором. Тип раствора нужно выбирать с учётом материала изготовления стены, пола и будущего основания.

Тестирование рабочей электрической части системы.

Перед дальнейшими действиями необходимо протестировать работу электрики, проверить правильность подключения проводов и безопасность системы.

Для этого нужно тестером прозвонить весь кабель и замерить его общее сопротивление – оно не должно сильно отличаться от указанного в паспорте значения более чем на 10%.

Затем требуется проверить правильность подключения проводов к клеммам термостата. Это делается с помощью идущей с ним схемой. После обрезки проводов очищенные от изоляции концы необходимо облудить или обжать специальными наконечниками, чтобы можно было качественно их подключить или состыковать.

После проверки правильности подключения желательно проверить работу системы.

Для этого нужно выполнить пробный пуск длительностью 40 — 60 сек.

Такого промежутка времени достаточно для проверки работы блока управления.

Потом всю систему нужно обесточить. Чтобы обезопасить себя от поражения током, желательно снять блок управления до окончания монтажных работ.

Проверка надежности фиксации греющего кабеля и схемы укладки.

Перед заливкой стяжки желательно ещё раз убедиться в надёжном креплении кабеля.

Еще один важный нюанс – некоторые производители электрических тёплых полов для предоставления гарантии требуют наличие точной схемы укладки. Многие из них для этого выделяют в паспорте отдельную страницу в виде бланка.

На этом бланке с привязкой к размерам комнаты чертится схема укладки, на которой указываются точки расположения основных элементов системы — термодатчика и терморегулятора, концевых и соединительных муфт.

Прорезание окошек в утеплителе.

Теперь можно заливать саму стяжку. Чтобы она хорошо контактировала с основанием, в слое утеплителя между нитями греющего кабеля необходимо вырезать прямоугольные окошки длиной до 20 см и шириной примерно 5 см.

Между этими окошками должен быть шаг 1 м в одном ряду, а соседние прорези в следующих полосах нужно делать со смещением на половину шага, чтобы в итоге окошки шли в шахматном порядке.

Наклеивание демпферной ленты.

По периметру помещения комнаты в углах между стеной и полом необходимо наклеить демпферную ленту, которая позволит создать температурный шов.

Установка маячков.

Их нужно устанавливать так, чтобы стяжка получилась толщиной не меньше 3 см (оптимально — 5 см).

Замешивание и укладка раствора.

Замешивается раствор в таком соотношении: 4 части песка, 1 часть цемента, 5 частей щебня и 0,6 части воды. Кроме того, желательно добавить в раствор специальный пластификатор, благодаря которому бетон станет более эластичным. Его добавляют в количестве 1% от веса цемента.

После чего раствор укладывается поверх закреплённого на полу кабеля.

Общая толщина стяжки должна составлять 3-5 см. Затем он выравнивается по установленным маячкам при помощи широкого правила.

Главное не допустить наличие пор (воздушных пузырей) в слое раствора, потому что они значительно снизят качество пола и эффективность работы системы. Кроме того, из-за них часто перегревается и перегорает кабель.

Затем нужно подождать минимум неделю, чтобы бетон хорошо схватился и набрал прочность. В первые дни надо увлажнять бетон обычной водой и накрывать его полиэтиленовой плёнкой, чтобы он не трескался в результате быстрого испарения воды.

Укладка плитки.

После набора прочности бетонного пола нужно покрыть его грунтовкой, после чего можно укладывать на него керамическую плитку.

Укладывать кафельное покрытие нужно с помощью специального клея, который должен иметь маркировку «тёплый пол», так как он должен постоянно выдерживать высокую температуру.

В процессе монтажа плитки нужно использовать крестики, чтобы швы между рядами плитки получались ровными и красивыми.

Затем швы между плиткой понадобится затереть, почистить и помыть весь кафельный пол.

После укладки напольного покрытия требуется подождать ещё 2 недели, чтобы стяжка набрала 100%-ную прочность. Запрещается ускорять данный процесс с помощью включения тёплого пола.

Далее постепенно выводят на рабочую мощность тёплый пол. Первый день выставляют на термостате 15°С, и через каждые сутки добавляют по 5°С. Таким образом постепенно выводят систему на требуемый режим работы.

Укладка «тёплого пола» из сетчатых матов

Такой пол укладывается немного иначе.

Разработка схемы укладки.

В соответствие с площадью помещения и запланированным размещением мебели и бытовой техники необходимо составить точную схему укладки сетчатых греющих матов.

Подготовка отверстия под термостат и проделывание штробы под проводку.

Отверстие бурится в стене также, как было описано выше. Но дальше помимо вертикальной штробы необходимо сделать небольшое углубление в полу для размещения в нём гофрированной трубки и термодатчика.

Горизонтальную штробу нужно делать также сечением 20×20 мм и длиной приблизительно 60 -70 см от стены.

Горизонтальная штроба является продолжением вертикальной.

Уборка помещения и покрытие пола грунтовкой.

Далее нужно убрать пыль и мусор с пола. Лучше воспользоваться пылесосом. После этого напольная поверхность покрывается грунтовкой.

Укладка термодатчика.

После высыхания нанесённой на пол грунтовки требуется уложить в штробу термодатчик и хорошо его закрепить. Его необходимо запустить в гофротрубку, конец которой необходимо обязательно заглушить пробкой (всё делается так же, как в процессе монтажа греющего кабеля).

Укладку гофры требуется начинать с пола, и двигаться к стене до точки установки терморегулятора.

Гофрированную трубку можно на время зафиксировать в канавке силиконовым «горячим клеем» с помощью пистолета.

Главное в процессе укладки – не допустить сильного перелома трубки в углу.

Заделка штробы клеем для плитки.

Перед монтажом матов понадобится сразу хорошо заделать штробу с гофрированной трубкой с помощью клея для плитки. Важно чтобы в штробе не осталось пустот. Раствор клея нужно выровнять до поверхности основания.

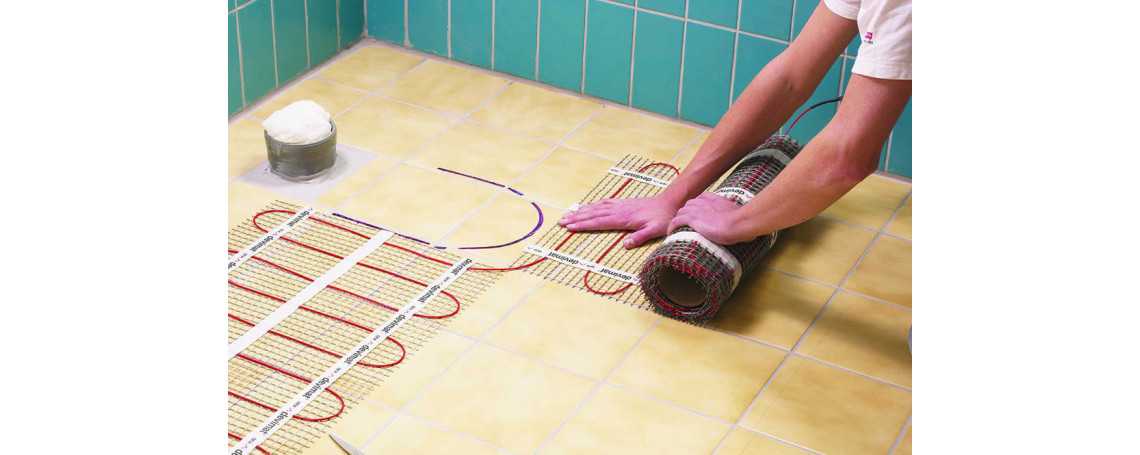

Монтаж матов с помощью разработанной схемы.

В процессе укладки также требуется не допустить пересечения кабелей. Маты кладут на пол параллельно с зазором примерно 5 сантиметров.

В ходе укладки матов в районе установленного термодатчика требуется сделать так, чтобы датчик был расположен по центру между нитками кабеля.

Изменяется направление укладки просто. Для этого необходимо аккуратно разрезать стекловолоконную сетку мата. Далее продолжить монтаж мата в требуемом направлении.

Крепить маты к полу можно также с помощью силиконового термопистолета.

Снизу некоторых матов предусмотрен самоклеящийся слой, с помощью которого удаётся быстро крепить их к основанию. Маты требуется просто прижимать к полу.

Существуют также растягивающиеся маты – они изготовлены из сетчатого эластичного основания, которое позволяет быстро охватывать нужный участок пола и изменять шаг укладки провода. В комплектации этих матов часто предусмотрены зацепы с самоклеящейся площадкой (на картинке они указаны зелёными стрелками).

Их устанавливают в требуемом месте, после чего растягивают мат. Зацепы требуется устанавливать в начале и конце матов. В остальном сама технология монтажа не изменяется.

Растягивающиеся маты хороши также тем, что позволяют быстро закрывать проблемные участки: их можно растянуть по диагонали или уложить в форме трапеции.

Проверка системы.

После укладки матов необходимо проверить рабочие параметры системы и правильность подключения проводов к блоку термостата. Затем также необходимо выполнить пробный запуск.

Если все выполнено правильно и электрический тёплый пол нормально функционирует, то его нужно полностью обесточить и уложить на него керамическую плитку.

Укладка плитки.

Нужно замешать требуемое количество клея. Плиточный клей необходимо укладывать небольшими участками на маты и равномерно распределять по полу простым шпателем так, чтобы слой клея получился толщиной 8 — 12 мм (с учётом толщины самого греющего кабеля).

Потом зубчатым шпателем гребнем 10 мм на уложенном растворе клея необходимо сделать углубления для укладки кафеля.

Работать с этим инструментом нужно осторожно, потому что можно нарушить изоляцию греющего кабеля.

Во время укладки плитки требуется не допустить пустоты между плиткой и основанием, особенно в местах, где уложен греющий провод.

В ходе монтажа плитки необходимо контролировать её горизонтальность уровнем и устанавливать между рядами плитки специальные крестики, чтобы пол получился ровным и очень красивым.

Затем требуется замазать все швы между плитками и очистить пол от остатков клея и протереть его дочиста мокрой губкой.

Эксплуатация тёплого пола.

После монтажа плитки передвигаться по ней можно после истечения указанного производителем клея срока. Для набора прочности клея также запрещается включать «тёплый пол».

Лучше всего подождать 20-25 дней, по прошествии которых нужно постепенно выводить систему на требуемую рабочую мощность.

На такой монтаж уйдет больше клея, чем на укладку кафеля на залитую бетонную стяжку. Но зато это позволит сократить трудозатраты и ускорит монтаж.

Инфракрасный тёплый пол

Этот вид системы «тёплый пол» представляет собой тонкую плёнку, состоящую из нагревательных инфракрасных элементов, передающие производимое тепло не воздуху, а покрытию пола и предметам в помещении. Данный электрический тёплый пол считается наиболее экологичным и экономичным вариантом при обогреве жилых помещений.

Его установка намного проще, чем у других «тёплых полов». Полосы инфракрасной плёнки нужной длины расстилают на уложенную на пол отражающую теплоизоляцию. Наверх плёнки монтируют напольное покрытие.

При монтаже не будет много грязи и трудоёмких работ. Инфракрасные плёночные полы также устанавливают на стены и потолки.

Особенности и преимущества инфракрасного тёплого пола

При работе этого типа «тёплого пола» расход электроэнергии меньше до 20%, чем у кабельных типов.

К преимуществам относится и быстрый монтаж, который выполняют на любом этапе ремонта.

Уровень напольной поверхности поднимется только на 3-4 мм (толщину стяжки или подложки).

При установке инфракрасных тёплых полов под керамоплитку действуют специальные требования к их монтажу:

1. Чтобы функционирование было наиболее эффективным, укладывают плёнку или в очень тонкую бетонную стяжку в 8~10 мм, и/или под армирующую сетку из пластика в слой плиточного клея.
2. Использовать армирующую сетку из металла запрещено.
3. Укладку проводят только на свободной и открытой от домашнего оборудования и предметов мебели поверхности пола.
4. Поверхность напольной поверхности под тёплый пол нужна без выступов, впадин и заметных изъянов. По плитам перекрытия предварительно делают бетонную стяжку по уровню.

Укладка инфракрасной плёнки

1. Основание пола тщательно вычищают, выметают весь мусор. На поверхности не должно остаться камешков, шурупов, кусочков арматуры либо проволоки, никаких сторонних предметов.
2. Перед монтажом составляют подробный план помещения, учитывая места расстановки предметов мебели, рисуют на нём схему расположения инфракрасной плёнки. На бетонном основании намечают раскладку плёнки, отступая от стен примерно 40 см.
3. Укладывают плёнку теплоизолятора, нарезая её кусками, которые необходимы по схеме «тёплого пола».
4. Все места стыков теплоизолятора проклеивают скотчем, приклеивая его к полу по краям.
5. Сверху укладывают плёночный тёплый пол. Нужной длины куски отрезают в обозначенных символом местах ножницами.

Между полосками плёночного пола делают отступ 5~10 мм. Полоски не должны накладываться друг на друга. По этим расстояниям инфракрасную плёнку приклеивают скотчем к фольгированной теплоизоляционной плёнке. По краям ленты тёплого пола (там, где медная шина), устанавливают специальные зажимы-клеммы в местах электрических соединений.

1. Клеммы крепко обжимают пассатижами. Выступы на зажимах должны продавливать пластик, обеспечивая надёжное соединение с медной полоской. Зачищенные концы провода монтажного вставляют в клеммы и хорошо их обжимают.
2. Для всех нарезанных кусков плёнки выполняют параллельное электрическое соединение между собой. Клеммы с двух сторон заклеивают кусочками специальной толстой или битумной изоленты, качественно закрыв клеммы и оголённые концы проводов. Оголённые концы медной шины, которые остались свободными, также надо заизолировать.
3. Подключают провода нужной длины в месте выхода к терморегулятору. Под инфракрасную плёнку на некоторой дистанции укладывают термодатчик, к которому присоединён провод. Сверху закрывают всё плотной плёнкой из полиэтилена, приклеивая её скотчем. Наверх неё раскатывают пластиковую армирующую сетку, чтобы её края вышли за размеры тёплого пола.
4. Готовят для тонкой стяжки под плитку раствор. Слой стяжки – 8~10 мм. Когда раствор хорошо высохнет, на него клеят плитку обычным способом.

Включают тёплый пол только после окончательного высыхания плиточного клея и стяжки. Лучше всего через 4 недели после монтажа.

Плёночный пол довольно нежный и нуждается в бережном обращении при проведении установочных работ. Обувь лучше надеть при работе с мягкими подошвами.

После присоединения к ленте пола зажимных клемм, проверяют с помощью тестера электрическое сопротивление на отсутствие обрывов на каждом куске. Потом проверяют отсутствие обрывов, когда все куски будут соединены в единую цепь.

Перед укладкой цементной стяжки ещё раз тестируют целостность цепи. Все неполадки устраняют сейчас, чтобы потом не понадобилось отбивать плитку.

Если нет необходимого опыта для подключения термореле и температурного датчика, то лучше эту работу доверить электрику. И пусть одновременно проверит всю систему «тёплого пола» на изоляцию, короткие замыкания и отсутствие обрывов

Выводы

Процесс монтажа, тестирования и ввода в эксплуатацию тёплого электрического пола – это довольно трудоёмкий и длительный процесс. Хоть он очень сложный, его можно самостоятельно выполнить, если у вас имеются навыки в строительных работах и начальные знания в электротехнике. Главное всё делать в соответствие с разработанной схемой и имеющейся инструкцией.

Смотрите видео: монтаж электрического тёплого пола

Пожалуйста, оцените наш материал:

Укладка теплого пола под плитку своими руками (+ видео)

Многие люди предпочитают отделывать пол в ванной комнате и туалете керамической плиткой. Но кафель довольно холодный материал, и ступать по нему босиком, особенно после горячего душа, не слишком приятно. Чтобы исправить эту проблему, можно провести укладку теплого пола под плитку своими руками.

Содержание

• 1 Монтаж электрического теплого пола
  • 1.1 Проектирование
  • 1.2 Подготовка основы
  • 1.3 Теплоизоляция
  • 1.4 Монтаж терморегулятора и датчика температуры
  • 1.5 Укладка электрических кабелей или матов
  • 1.6 Тестирование
  • 1. 7 Обустройство стяжки
  • 1.8 Укладка плитки
• 2 Монтаж водных систем
  • 2.1 Технология монтажа водяных отопительных систем

Монтаж электрического теплого пола

Существует несколько видов таких систем, но большинство из них устанавливается по одной схеме.

Проектирование

Это самый важный этап укладки теплых полов. Если проектирование и расчеты составлены корректно, можно избежать финансовых перерасходов и перегрева кабеля. Важно помнить, что под такие тяжелые предметы, как мебель, кабель прокладывать нельзя, он должен огибать их. Также последующая установка унитаза подразумевает рассверливание отверстий в полу, поэтому кабель не должен проходить там, где его можно будет случайно просверлить. Кроме того, расстояние между витками кабеля должно составлять 10 см, а между кабелем и стенами 15–20 см.

Нагревательные элементы нельзя монтировать ближе 80 мм друг от друга и от ближайшего препятствия

Еще на этапе проекта необходимо определить место регулятора тепла. Для большего удобства его располагают на высоте 1 метра над полом, тогда не придется делать слишком длинную штробу в стене для прокладки соединительного кабеля.

Подготовка основы

Первым делом необходимо удалить любой мусор и пыль с обрабатываемой поверхности. Для этого сначала нужно снять старое покрытие с помощью перфоратора и визуально осмотреть основу на предмет наличия трещин и других дефектов. Если таковые будут обнаружены, то необходимо заделать их цементно-песчаным раствором, а выступающие фрагменты срезать болгаркой. Последним этапом станет нанесение грунтовки в два слоя.

При подготовке бетонной основы достаточно зашпаклевать и срезать дефекты, но если неровности существенные, то заливается новая стяжка

Укладка теплого пола под плитку проводится только на идеально ровной поверхности, поэтому следует предварительно сделать стяжку. При этом дальнейшие работы могут быть продолжены только после полного высыхания бетона (примерно месяц). Если времени на это нет, стоит остановить выбор на наливном полу.

На деревянную основу укладывать электрический теплый пол нецелесообразно, поскольку это приведет к серьезным потерям тепла.

На этом этапе также проводится штробление стены, можно использовать штроборез или перфоратор со специальной насадкой. Штроба должна идти от пола до места расположения терморегулятора. После завершения операции нужно тщательно убрать помещение, поскольку штробление приводит к образованию большого количества пыли.

Если штробореза под рукой не оказалось, то желоб можно сделать при помощи болгарки с алмазным диском, зубила и молотка

На заметку! Если укладка системы происходит в недавно отремонтированном помещении, то лучше не штробить стену, а приобрести специальный пластиковый короб для наружной прокладки.

Теплоизоляция

Этот этап можно проводить еще до создания проекта. Современные производители выпускают материалы с высокими теплоизоляционными свойствами, остается только выбрать толщину.

1. Толстый слой теплоизоляции целесообразно укладывать над подвалом или грунтом. Также серьезные меры по утеплению нужны для балконов, лоджий и прочих неотапливаемых помещений, в этом случае идеально подойдет пенопласт или пенополистирол. Материал лучше укладывать до выравнивания поверхности, толщина слоя должна быть от 2 до 10 см.
2. Тонкий слой теплоизоляции укладывается на тщательно подготовленное основание. Обычно для этого применяют фольгированный пенофол, его необходимо класть отражающей стороной наружу, чтобы направить тепло вверх.

Для холодной основы больше подходит плитный утеплитель, а под теплый пол на этажах подойдет фольгированный пенофол

Теплоизоляционный материал фиксируется на некотором расстоянии от стен: чем толще слой, тем больше должно быть расстояние. Места стыков утеплителя и стен необходимо проклеить демпферной лентой.

Монтаж терморегулятора и датчика температуры

Регулятор необходимо монтировать в специально подготовленном месте недалеко от штробы для кабеля, соединительный кабель необходимо предварительно закрыть в гофру. Гофру укладывают в специальную трубку, которая закрепляется в стене. Датчик нужно монтировать на расстоянии 40 см от края стены между двумя витками нагревательного кабеля, только так можно гарантировать получение правильных данных о температуре.

Термодатчик нельзя монтировать рядом с кабелем, он должен находится четко по центру между источниками тепла

Соединительный кабель нужно укладывать без перегибов и заломов, особенно в районе плинтусов. Край, который упирается в стену, необходимо обработать герметиком, чтобы внутрь не попал раствор. Температурный сенсор также предварительно упаковывают в гофру для того, чтобы защитить чувствительное устройство от влаги и прочих воздействий.

Укладка электрических кабелей или матов

В первую очередь необходимо проверить сопротивление нагревательных элементов и сравнить их с показаниями производителя. После этого закрепить на основе специальную ленту, которая идет в комплекте с системой. На ней находятся крепежи, благодаря которым витки располагаются на нужном друг от друга расстоянии. Еще одним вариантом является использование металлической сетки: сначала ее закрепляют на полу с помощью саморезов, после чего привязывают кабели хомутами. Укладку необходимо проводить змейкой и следить за тем, чтобы кабель не оказался в местах установки мебели и сантехники.

Не последнюю роль при обустройстве пола играет выбор вида электрического нагревательного элемента

В случае с использованием нагревательных матов работы происходят гораздо проще. Достаточно уложить маты на пол, предварительно проверив их сопротивление, и подключить систему к питанию. Требования к расположению мата такие же, как в случае с кабелями. Для обхода мебели и сантехники сетку можно разрезать. После укладки нужно установить устройства заземления и автоматического отключения.

Вид укладки нагревательных элементов выбирается в зависимости от основы

Важно! Многие хотят применить систему теплый пол в бане, здесь мнения специалистов расходятся: кто-то говорит, что при правильном монтаже и обустройстве защиты проводов можно утеплить баню. Но все-таки речь идет об электричестве, поэтому лучше не использовать приборы во влажных помещениях.

Тестирование

Укладка плитки на теплый пол невозможна без предварительной проверки работоспособности этой системы. Необходимо все полностью подключить, после чего измерить сопротивление в нагревательных элементах посредством тестера или мультиметра. Полученные данные могут отличаться от информации производителя максимум на 10%.

Ни в коем случае нельзя заливать стяжку без проверки и тестового включения нагревательной системы

Обустройство стяжки

Толщину слоя раствора необходимо рассчитывать с учетом толщины используемых нагревательных элементов. В большинстве случаев для кабельного пола потребуется слой в 5 см, для матового – 3 см. Обычно для заливки стяжки используют цементно-песчаный раствор, но он долго сохнет. Также можно сделать стяжку клеем для плитки, особенно это удобно в случае использования матов. Тогда клей наносится слоем в 2 см, а сверху сразу укладывается плитка.

При обустройстве теплого пола под стяжку ее толщина колеблется в пределах 30 – 50 мм

Укладка плитки

Кафельная плитка укладывается на теплый пол точно так же, как и на любое другое подготовленное покрытие. Единственное отличие – необходимо использовать специальный клей, который можно нагревать. Такие материалы маркируются надписью «Теплый пол» или на упаковке указывается допустимые температуры.

Для укладки плитки на теплый пол используются специальные термостойкие составы

Итак, нужно сделать следующее:

1. Приготовить раствор как это указано на упаковке.
2. Взять шпатель, набрать на него клей и перенести на поверхность. Разравнивать рекомендуется фигурным шпателем, который лучше заполняет пустоты. Особенно это касается тех случаев, когда раствор наносится на нагревательный мат. Наличие воздушных карманов приведет к перегреву системы.
3. Уложить плитку на расстоянии 2–3 см от стены и вдавить ее в раствор.
4. К уголкам приложить специальные пластиковые крестики и зафиксировать следующую плитку. Таким образом необходимо обработать весь пол.
5. Спустя сутки заполнить швы специальной затиркой, после чего установить плинтусы.

Алгоритм укладки напольной плитки

Включать систему рекомендуется через неделю, чтобы клей успел высохнуть. Для успешного результата необходимо обладать некоторым опытом в работе с электрооборудованием. В противном случае лучше обратиться к специалистам или знакомому электрику.

Ознакомится подробнее с процессом монтажа теплого электрического пола под плитку поможет видео, представленное ниже.

Монтаж водных систем

Речь идет об установке трубопровода, по которому течет горячая вода, обогревающая напольное покрытие. Жидкость подается от котла через коллектор, он отвечает за равное распределение воды по всем трубам, расположенным в разных помещениях.

В большинстве случаев системы служат для обогрева не только кафеля, но и многих других поверхностей, поэтому монтировать систему для одной ванной нецелесообразно, лучше сразу подключить все комнаты.

Схема обустройства водяной и электрической систем отличается лишь в малозначительных деталях

Технология монтажа водяных отопительных систем

В первую очередь необходимо продумать некоторые нюансы и провести определенные расчеты:

• Общая площадь напольного покрытия. В зависимости от этого показателя нужно приобрести определенное количество утеплителя, трубопровода, раствора и армирующей сетки.
• Общее количество плитки. Нужно узнать расход материала на квадратный метр, умножить его на площадь и прибавить 10%.
• Необходимая температура. От этого параметра зависят тип и мощность коллектора и насоса, число контуров, общая протяженность тепловой магистрали.

Первым делом на основание нужно уложить гидроизоляционный слой, это может быль полиэтиленовая пленка или специальный рулонный материал. Укладывать его необходимо после черновой подготовки. Затем идет монтаж теплоизоляционного слоя, рекомендуется использовать пеноплекс или пенофол. Материалы просто укладываются на пол и закрепляются к стенам демпферной лентой. После этого необходимо уложить еще один гидроизоляционный слой. Если использовался пенофол, то дополнительная изоляция от воды не требуется, потому что фольга не пропускает воду.

Под водяной теплый пол желательно монтировать плитные виды теплоизоляции

Следующий шаг – монтаж армирующей сетки, лучше использовать материал с крупной ячейкой. Сетку устанавливают на саморезы, после чего к ней будут прикреплены элементы трубопровода. Далее необходимо подключить трубы друг к другу и закрепить их хомутами на армирующей сетке. Чем меньше расстояние между элементами, тем горячее будет покрытие. В завершение трубы необходимо подключить к подающим и заборным клапанам коллектора.

По окончании работ проклеить демпферной лентой нижнюю часть стен, залить пол бетоном и сделать перерыв, пока он полностью не высохнет. После этого можно укладывать плитку, как это было рассказано в предыдущем разделе.

Для водяного теплого пола используется как традиционная цементно-песчаная стяжка по маякам, так и наливные полы

Кроме основных компонентов водяной системы «теплый пол», производители иногда включают в комплектацию терморегулятор. Он состоит из датчика температуры, сервоприводов и термостата, которые монтируются на коллектор. С его помощью можно осуществлять управление теплоотдачей и полностью отключать оборудование в теплый период года.

Установка систем теплый пол – довольно длительный процесс, требующий знаний и опыта. Кроме того, важно помнить о технике безопасности, поэтому начинающим домашним мастерам рекомендуется строго следовать инструкции и работать с напарником.

Теплый пол электрический своими руками

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими руками

Содержание

1. Где применяют
2. Типы электрического теплого пола (ЭТП)
3. Принцип работы ЭТП
4. Как выбрать необходимую мощность теплого пола
5. К каким последствиям могут привести ошибки при монтаже ЭТП
6. Преимущества и недостатки ЭТП
7. Пошаговая инструкция по монтажу ЭТП
8. Подготовка основания
9. Укладка нагревательных элементов
10. Установка датчика температуры
11. Подключение ЭТП
12. Заливка теплого пола стяжкой
13. Видео – Монтаж нагревательных матов
14. Видео – Теплый пол под плитку
15. Видео – Монтаж тёплого пола Electrolux, кабель
16. Видео – Монтаж пленочного теплого пола

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконеЭлектрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

1. ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода. Кабельный теплый полРезистивные нагревательные кабели
2. ЭТП на основе греющих матов.  Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки. Теплый пол, матыТёплый пол на основе нагревательного мата
3. ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый полИнфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Признаки	Пленочный обогрев	Кабельный обогрев
Техническое помещение	Не нужно	Не нужно
Толщина пола со стяжкой	5-10 мм	50-100 мм
Сроки монтажа	1 день	1 день
Готовность к эксплуатации	Сразу	28 дней
Варианты установки	Пол, потолок, стены, любые поверхности	Пол. Монтаж на другие поверхности возможен, но затруднен
Надежность	При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать	При любом повреждении кабеля полностью выходит из строя
Затраты на ремонт	Минимальные	Высокие, 100%
Обслуживание	Не требуется	Не требуется
Замерзание зимой	Отсутствует	Отсутствует
Влияние на здоровье	Положительное лечебное	Нейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытия	Равномерный прогрев	Неравномерность распределения температуры, есть зоны повышенной температуры
Зонирование	Возможность организации отдельных точечных зон	Возможность организации отдельных точечных зон
Затраты	Относительно невысокие изначально. Энергосбережение	Относительно невысокие изначальные, эксплуатационные — по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофреПровод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Плюсами ЭТП являются:

• простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний; Простота монтажа
• высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы; Высокая надежность и долговечность
• высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах. Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

• сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
• из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
• поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

Разметка

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегуляторомСверление выемки под терморегуляторШтроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка пенофола

Укладка нагревательных элементов

Расчет шага укладки кабеляВыбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной ленты

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной лентеКрепление кабеля в монтажной ленте

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 смРасстояние не менее 8 смРасстояние 10 смРасстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционном слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциального тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

Монтаж терморегулятора

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающейся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео – Монтаж нагревательных матов

Видео – Теплый пол под плитку

Видео – Монтаж тёплого пола Electrolux, кабель

Видео – Монтаж пленочного теплого пола

Теплый пол электрический своими руками – правила монтажа, видео

Содержание

• 1. Методы установки электрического пола
• 2. Необходимые материалы
• 3. Создание схемы
• 4. Расчет материалов
• 5. Подготовка основания
• 6. Монтаж электрического пола

Иногда, чтобы чувствовать себя комфортно и уютно в своей квартире, основного отопления не хватает, а ходить по холодному полу и вовсе неприятно. В этом случае подходящим выбором станет теплый пол электрический, который можно смонтировать своими руками без особых затруднений. Особенно актуальным этот вариант является для подогрева плитки в ванной, обогрева бани, веранды или лоджии. Благодаря доступной стоимости материала сделать в своей квартире теплые полы может каждый.

Методы установки электрического пола

Существует три основных способа того, как можно установить теплый электрический пол своими руками:

• монтаж под бетонную стяжку;
• укладка под плитку на стяжку;
• установка под линолеум, ламинат и другие напольные покрытия.

Первый способ чаще всего используется для жилых и ванных комнат, кухни или лоджии. Он заключается в монтаже кабельных полов. Под системой размещается утеплитель и слой гидроизоляции. На нагревательные элементы укладывается стяжка, но только небольшим слоем.

Стоит отметить, что если помещение, размещенное ниже, отапливаемое, то в укладке слоя теплоизоляции нет необходимости, так как с такой задачей отлично справится клей и сама плитка. Но прежде чем принимать такие решения рекомендуется внимательно изучить инструкцию производителя, чтобы выяснить возможность тех или иных действий.

Если у вас имеется готовый пол с ламинатом или линолеумом, и вы не хотите рушить старую стяжку, можно воспользоваться пленочным электрическим теплым полом. Этот вариант монтажа будет наиболее простым для выполнения своими руками. Но укладка утеплителя в этом случае обязательна. Лучше всего использовать для этого вспененный полиэтилен и фольгу. Размещать такой материал нужно непосредственно на стяжку. После этого происходит установка электрических элементов, при необходимости можно добавить гидроизоляционный слой. После этого следует возвращать ламинат или линолеум обратно.

Сами же теплые полы разделяют на следующие виды:

• кабельные;
• кабельные с армирующей сеткой;
• пленочные или инфракрасные.

Важно учесть, что последний вариант нельзя ни укладывать под плитку, ни монтировать в стяжку.

Необходимые материалы

В процессе укладки теплого электрического пола своими руками потребуются следующие материалы:

• теплые полы;
• провода для соединений;
• крепления;
• термодатчик;
• регулятор температуры;
• защитная система;
• медный кабель.

Перед покупкой всех материалов следует рассчитать, сколько их понадобиться для монтажа теплого электрического пола.

Создание схемы

Прежде чем приступить к расчету количества необходимых компонентов, нужно составить план на бумаге, по которому будет укладываться теплый электрический пол. Это очень важно, если вы собираетесь выполнять работу своими руками. При создании плана нужно учитывать, что нагревательные элементы не должны располагаться там, где будут размещены бытовые приборы и тяжелая мебель. Вблизи прохождения труб отопления и прочих источников тепла необходимо оставить буферную зону и исключить в ней размещение нагревательного провода или пленки.

Вызваны эти нюансы особенностями теплого пола. В отличие от гидравлических систем, все элементы греются одинаково, не зависимо от наличия на поверхности мебели или других тяжелых предметов. Поэтому при наличии ограничения на выход тепла, полы с подогревом могут перегреваться в определенных местах и выходить из строя.

После того как все вышеперечисленные рекомендации были соблюдены, на схеме должна получить неправильная фигура. Именно по ней вы и будете своими руками проводить укладку теплого электрического пола.

Если работы проводятся в соседних комнатах, которые даже не имеют разграничения, лучше все-таки создавать контуры теплого пола отдельно. При этом каждый из них будет иметь собственный регулятор и источник питания. Если между ними заливается стяжка, нужно по ней проложить демпферную ленту.

После окончательного утверждения схемы на бумаге можем переносить ее на пол. Начинать это нужно с отметки на стене места для регулятора теплого электрического пола. Сразу же можно проделать отверстия под монтажную коробку и опустить к полу штроб. После того как разметка была завершена, необходимо начать подсчет материала для монтажа.

Расчет материалов

Очень часто производители теплого пола предоставляют в комплекте специальные таблицы, по которым можно с легкостью определить нужное количество по установленному шагу укладки. Чтобы рассчитать пленочный теплый пол, достаточно просто измерить площадь помещения и подобрать нужное количество элементов. Также нужно учитывать провод, которым будут соединять все элементы системы между собой. Помните, что подключать теплый пол напрямую к розетке категорически запрещается.

После подведения итогов по объемам материала проверьте, каким окажется общая потребляемая мощность, и будет ли выдерживаться такая нагрузка. При отрицательном результате следует провести замену предохранителей-автоматов на более мощные.

Подготовка основания

Если есть необходимость снятия старой стяжки, делаем это до самого основания и тщательно чистим поверхность от мусора. Теперь проводим укладку слоя гидроизоляции с захватом на стену около 10 см. Для компенсации теплового расширения во время нагрева закрепляем на стену дампферную ленту. После укладки теплого электрического пола будет возможность обрезать остатки.

Для предотвращения ухода тепла вниз делаем своими руками теплоизоляцию основания. Утеплитель нужно выбирать, учитывая тип поверхности, размещение комнаты и цель установки. Возможны следующие варианты.

• Если теплый электрический пол будет использоваться в качестве дополнительного источника тепла, можно применить вспененный полиэтилен со слоем фольги для отражения тепла.
• При монтаже теплого пола над отапливаемым помещением лучше всего применять пенополистирол. Его толщина должна быть в диапазоне от 20 до 50 мм.
• Для лоджий и веранд следует сформировать слой утеплителя из минеральной ваты или пенополистирола толщиной до 100мм.

На утеплитель следует положить армирующую сетку, но этот шаг можно заменить добавлением в раствор микрофибры или пластификатора.

Монтаж электрического пола

Для начала нужно проверить сопротивление провода. Продолжать работу разрешается, если расхождение с паспортными данными не превышает 10%. Проводить монтаж можно при помощи закрепления нагревательных элементов в армирующей сетке затяжками или же специальными крепежными лентами. Инфракрасный теплый пол нужно просто расстелить на утеплитель. Максимальные действия, которые могут понадобиться в этом случае — это его закрепление скотчем.

Там, где провод идет поверх разделительной линии соседних плит перекрытия, его нужно уложить в гофрированную трубу длиной до 15 см. При тепловом расширении плит это спасет кабель от обрыва. Соединять нагревательный кабель с проводом нужно в 10–15 см от штробы с расчетом того, что в итоге клипсы будут утоплены в стяжку.

После размещения всех элементов нужно еще раз проверить сопротивление кабеля. При незначительных отклонениях от предыдущих замеров можно перейти к тестированию теплого электрического пола.

Размещаем гофрированную трубу между регулятором и ближайшей полосой нагревательного кабеля. Через нее просовываем термодатчик. Убедитесь, чтобы его было просто извлечь, если появится необходимость замены.

После окончательной проверки обесточиваем систему и снимаем регулятор. Теперь можем сделать своими руками стяжку. После того как она полностью высохнет, снова проверяем устройство. При положительном результате можем класть плитку или другое напольное покрытие.

Чтобы увидеть устройство монтажа теплого электрического пола, рекомендуем посмотреть обучающее видео.

По материалам сайта https://tepliepol.ru/

Теплый пол под плитку своими руками

Содержание

• 1 Материалы для теплого пола под плитку
• 2 Технология выполнения теплого пола под плитку своими руками
• 3 Видео – монтаж теплого пола под плитку

Плиточные полы чаще всего укладывают в помещениях с повышенной влажностью: в кухне, в санузле, а также в прихожей. Половая плитка имеет хорошие декоративные качества, ее легко мыть, она не боится влажности. При этом плиточная поверхность холодная наощупь, и создает дискомфорт при хождении по ней без обуви. Решение этой проблемы – теплый пол под плитку. Его можно выполнить своими руками, без капитальных переделок пола и больших финансовых затрат.

Теплый пол под плитку своими руками

Материалы для теплого пола под плитку

Выполнить теплые полы можно несколькими способами, но наиболее простой и эффективный из них – теплый пол под плитку с использованием  греющих матов. Греющие маты выполнены с использованием двужильного кабеля в экранирующей оболочке, уложенного «змейкой» на самоклеящуюся сетку. Маты выпускаются различной длины, от их длины зависит мощность и теплоотдача. Резать греющий кабель нельзя, поэтому перед покупкой нужно нарисовать план раскладки и рассчитать длину мата. Ширина мата – 0,5 метра, теплоотдача – от 90 Вт на квадратный метр.

Материалы для теплого пола под плитку

Кроме греющего мата расчетной длины для выполнения теплого пола понадобятся:

• Терморегулятор. Выбор терморегулятора зависит от типа помещения и режима его использования. Например, для ванной комнаты удобнее термостат с ручным управлением – ого можно быстро включить на максимальный нагрев и согреть и обсушить пол.
• Плитка и плиточный клей. Можно использовать как кафельную, так и керамогранитную плитку. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
• Дрель с коронкой для установки термостата, болгарка с кругом по бетону, строительный инструмент.
• Мультиметр для измерения сопротивления кабеля.

Технология выполнения теплого пола под плитку своими руками

1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону.  При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

Монтаж обогревающего мата

1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки



До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить  комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Видео – монтаж теплого пола под плитку

Твитнуть

Поделиться

Поделиться

Класснуть

Отправить

Рейтинг статьи:

(голосов: 2, средняя оценка: 5,00 из 5)

Загрузка. ..

Электрический теплый пол своими руками под плитку, ламинат

Теплый электрический пол позволяет создать в доме тепло и уют. Часто полы промерзают в зимнее время настолько, что не помогают ни ковры, ни тапочки. Поэтому возникает потребность монтировать устройство для обогрева. Сделать это можно без привлечения специалистов, потому что процедура установки системы не очень сложная. В данной статье мы расскажем как сделать электрический теплый пол своими руками под плитку, ламинат и линолеум, рассмотрим различные варианты монтажа, а также покажем фото и видео инструкции.

Содержание

1. Предварительные работы
2. Выбор пола
3. Устройство электрического пола
4. Монтаж пола
5. Финишные работы
6. Под ламинат
7. Особенности выбора ламината
8. Под линолеум
9. Под плитку
10. Видео
11. Фото

Предварительные работы

Подготовка

Монтировать электрический теплый пол лучше в теплое время. Это, конечно, не критично, но в теплый сезон заниматься ремонтом пола намного удобнее. К тому же, всегда могут потребоваться такие работы, как заливка нового пола.

1. В первую очередь надо очистить поверхность. Для этого придется снять доски пола.
2. Бетон должен быть хорошо промыт и просушен.
3. Когда поверхность высохла, ее необходимо выровнять, если есть такая необходимость.

Выбор пола

Виды электрических полов

Видов электрических полов очень много. Существуют две основные разновидности таких систем:

• двужильные;
• одножильные.

Двужильные лучше всего использовать в детской, спальне и гостиной. Они более дорогие, но, тем не менее, считаются самыми экологичными. Излучение от таких полов минимально.

Одножильные лучше установить в тех местах, где человек бывает не так часто.

Среди всех типов пола самый популярный — Теплолюкс. Однако можно подобрать и другие варианты. Если есть возможность, то при выборе лучше посоветоваться с людьми, которые уже имели дело с такими системами.

Устройство электрического пола

Устройство электрического теплого пола

Перед тем как сделать электрический теплый пол, надо разобраться в его устройстве. Монтаж производится на теплоизолирующем слое, который делается из подходящего для этих целей материала. После монтажа пол заливается раствором песка и цемента. После застывания раствора можно сверху положить любой материал. Это может быть и линолеум, и доска, и другое покрытие.

Электрический пол функционирует благодаря кабелю. Нагревательный кабель принимает электрическую энергию, преобразовывает ее в тепловую и отдает в пространство. Таким образом, пол начинает нагреваться.

Процесс установки

Управление полом происходит с помощью терморегулятора. Кабель, который заливается раствором, очень прочный. По крайней мере, у известных проверенных брендов он может выдерживать температуру до 100 градусов. Ведь в процессе выделения тепла кабель тоже нагревается.

Если оболочка кабеля оказывается непрочной, то может произойти замыкание. Пол придется ремонтировать. Это более трудное и кропотливое занятие, чем просто установка пола. Поэтому надо выбирать системы проверенных компаний и опасаться подделок.

Монтаж пола

Монтаж электрического пола

1. Перед тем как уложить электрический теплый пол, надо определить, какой длины кабель может потребоваться. Провод обычно укладывается змейкой. Определив длину кабеля, надо выбрать сам теплый пол.
2. Работы начинаются с проделывания штробы в стене. Это то место, где будет размещаться впоследствии терморегулятор системы.
3. Далее нужно определиться с теплоизоляцией пола. Существует очень много материалов, которые можно положить под кабель. Главное — учесть, чтобы они не были легковоспламеняющимися и служили долгое время. Оптимальный вариант — минеральная вата. Слой теплоизолятора укладывается на очищенный предварительно пол.
4. На теплоизолирующий слой укладывается монтажная лента.
5. К монтажной ленте крепится кабель электрического пола. Укладка кабеля производится змейкой.
6. Далее надо установить датчик температур. Провод датчика будет располагаться поперек линий кабеля, чтобы передавать данные. На начальном этапе монтируется трубка для этого провода.
7. Когда прокладываются провода и кабели, надо делать отступ в 5-7 см от стен. Также не следует прокладывать провода близко к системам отопления.
8. Теперь надо подвести кабель к терморегулятору. Если пол двужильный, то монтируется один конец кабеля, если одножильный — то два.
9. Необходимо подключить терморегулятор, чтобы завершить основную часть работ. К устройству подключаются три кабеля, которые должны располагаться в трубках. Один из них уже подключен, это кабель пола. Теперь надо подсоединить датчик температур и кабель от распределительного щита. О том, как правильно расположить провода, информацию можно найти на схеме, расположенной на крышке терморегулятора.

Если возникла необходимость более детальных инструкций, можно посмотреть про монтаж теплого пола электрического видео.

Финишные работы

Теплый пол — финишные работы

Пол установлен, но осталось еще проделать ряд работ. В первую очередь, это стяжка пола. Поверхность надо залить цементно-песочной смесью. Затем пол надо оставить в покое до того момента, как стяжка полностью высохнет. Пользоваться электрическим полом в период, пока подсыхает бетон, запрещено.

Надо помнить, что такая поверхность очень чувствительная. На нее нельзя устанавливать тяжелые предметы. Даже если в комнате до этого находилась массивная мебель, самую тяжелую придется удалить.

Когда стяжка затвердела полностью, можно сделать любое другое финишное покрытие. Это может быть линолеум или кафель. Только когда работы по отделке завершены, можно включать теплый пол.

Под ламинат

Хотя электрический теплый пол пользуется большой популярностью, не с каждым напольным покрытием его можно комбинировать. И это объясняется не столько плохой эффективностью греющей системы, а сколько спецификой ее монтажа. Так, греющий кабель сперва укладывается на черновую стяжку. Под кабель настилается отражающий теплоизоляционный материал, который не позволит уходить теплу вниз. После настила обогрева, заливается финишная стяжка, а сверху монтируется ламинат, все с той же подложкой. В результате мы получаем: находящийся кабель в стяжке сперва прогревает бетонный слой, и только после этого тепловая энергия будет поступать к напольному покрытию. Но учтите, что между чистовой стяжкой и ламинатом лежит слой подстилки, которая будет препятствовать прохождению тепловой энергии. Не использовать подстилку под ламинат невозможно, так как этого требует технология.

Также существует другая технология, которая исключает потребность в заливке чистовой стяжки. Сверху кабельной системы настилается защитная пленка и лист ДСП или подобного материала. Но опять же, такие материалы не отличаются достаточной теплопроводностью.

Электрический обогрев под ламинат

Поэтому отсюда напрашивается вывод, что монтаж электрического теплого пола под ламинат не так эффективен, как под плитку или керамогранит, теплопроводность которых на высоком уровне. Если же несмотря на все это, вы решили использовать электрический обогрев под ламинат, то важно помнить, такое отопление никак не будет основным, а только дополнительным. Почему? Это объясняется тем, что при сильном нагреве ламинат начинает выделять в воздух опасные вещества для здоровья людей.

При достижении покрытия температуры 27°С и более, в воздух выделяются пары формальдегида. Они оказывают негативное влияние на организм человека, что приводит к развитию заболеваний дыхательных органов.

ИК пленка под ламинат

Если вы проводите большую часть жизни в помещении, то этот факт важно учитывать. Как известно, человек в сутки пропускает через себя до 20 м³ воздуха, в массе это 25 кг. Что если через легкие будет проходить в такой массе пары формальдегида? Неудивительно, что в вопросе выбора ламината и системы его обогрева следует быть очень внимательным.

Особенности выбора ламината

Не каждый тип ламината можно использовать для комбинации с теплыми полами. Хотя современные планки оснащены прекрасной ламинацией. Этот ламинат имеет высокий уровень по теплоизоляции, а под постоянным нагревом само покрытие не испортится. Но проблема заключается в том, что такой ламинат имеет низкий уровень теплопроводности.

Учитывая это, был разработан новый тип ламината, который также выдерживает постоянный нагрев и имеет высокий показатель теплопроводности. Отличие его заключается в особом слое ламинации. Такой ламинат имеет специальный отличительный знак на упаковке, который допускает его настил на напольное отопление. Его можно прогревать до 28°С без негативных последствий.

Некоторые производители указывают совместимость ламината с тем или иным обогревом. Например, ламинат для водяного пола недопустимо использовать при электрическом обогреве и наоборот.

Другой важный критерий выбора – коэффициент теплового сопротивления (КТС). Чем больше этот показатель, тем большим теплоизоляционным показателем обладает ламель. Так, согласно европейским нормам EN планка должна иметь КТС не более 0,15 м²К/Вт. При этом также учтите и КТС используемой подложки. Например, если выбранный ламинат имеет показатель 0,051 м²К/Вт, а подложка 0,049 м²К/Вт, то сложив эти значения, получается 0,1 м²К/Вт, а это в пределах допустимых норм.

Что будет если КТС будет превышать обозначенную норму? В таком случае система обогрева будет перегреваться, а это отрицательно скажется на продолжительности эксплуатации отопительной системы и всего отопительного пирога.

Уровень КТС зависит от плотности и толщины ламината. Поэтому оптимальная толщина планки для теплого пола считается 10 мм.

Под линолеум

Монтаж электрического обогрева под линолеум также имеет свои особенности. Этот материал требует плавного и равномерного обогрева. Так, мощность обогрева на 1 м² должна равняться 150 Вт. Этой мощности достаточно для того, чтобы температура воздуха достигала до 28°С, а пол линолеуму будет комфортно передвигаться босиком. В противном случае линолеум будет подвергаться интенсивным тепловым нагрузкам, а это приведет к следующему:

• из-за расширения материал расслоится;
• изменение цвета покрытия;
• в воздух будет выделяться вредное вещество фенол;
• материал размягчится, что приведет к его разрыву.

Учитывая это, под ламинат подойдет не каждый тип электрического обогрева. Оптимальным будет инфракрасный теплый пол.

Монтажные работы по укладке

Что касается монтажа электрических кабелей под линолеум, то в первую очередь изготавливается ровное основание. Затем также кладется теплоизоляционное покрытие, сама система обогрева и тонкая финишная стяжка. Система оснащается температурным датчиком, который будет контролировать уровень нагрева напольного покрытия. Для такого обогрева следует выбирать линолеум высокого качества. При этом он не должен иметь теплоизоляционный слой, в противном случае это сократит эффективность обогрева.

О технологии монтажа инфракрасного обогрева на пол, вы сможете прочитать в этой статье «Как сделать ИК теплый пол«.

Под плитку

Как было сказано выше, теплый электрический пол под плитку считается самым лучшим вариантом комбинации. При этом можно использовать как готовые маты, так и греющий кабель, который укладывается на монтажную планку. Единственное что важно учесть – некоторые детали при укладке плитки на напольный обогрев. Для приклеивания плитки следует подобрать соответствующий клей, который приспособлен к высоким температурам.

Достоинство электрического обогрева под плитку еще заключается в том, что необязательно заливать финишную стяжку. Это значительно увеличит КПД обогрева. Клей наносится на маты, а потом аккуратно зубчатым шпателем расправляется по всей поверхности пола, заполняя все пустоты. Толщина клея в таком случае должна быть не меньше 5 мм.

В процессе высыхания клея, теплый электрический пол включать нельзя. Клей должен высохнуть в максимально естественной среде. Если же включить обогрев, то клей пересохнет и начнет трескаться. А это, в свою очередь, повредит греющий кабель.

Видео

Процесс монтажа электрического теплого пола подробно рассматривается в следующих видеоматериалах:

Фото

Фиксация на монтажной планке

Электрический теплый пол

Комплект электрического пола

Монтаж плитки на теплый пол

Нанесения клея

Укладка клея

Подключение термодатчика

Подрезка мата

Стержневой теплый пол

Стяжка на теплый пол

Укладка рулонного обогрева

Укладка теплого пола по зонам





Помогла ли вам статья?

4 Важные плюсы и минусы

Нет никаких сомнений в том, что полы с подогревом в ванной комнате — это скорее роскошь, чем необходимость. Но это роскошь, которую вы можете решить, когда ступите на холодную плитку зимним утром. Полы с подогревом в ванной комнате не только делают вашу ванную комнату более удобной и привлекательной, но и способствуют более эффективному отоплению. Трудно устоять перед тем, чтобы добавить в свой дом немного спа-роскоши. Здесь мы рассмотрим плюсы и минусы добавления полов с подогревом к вашей следующей реконструкции ванной комнаты. В холодные и снежные дни пол с подогревом в ванной комнате — это простой способ согреть ноги во время утренней рутины.

Содержание

• Как работают полы с подогревом в ванной?
• Плюсы полов с подогревом в ванной
  • • Равномерное отопление
    • Энергоэффективность
      • Связанный контент: Стоит ли инвестировать в пол с подогревом в ванной?
    • Незаметный, компактный
    • Бесшумный
    • Персонализация
    • Безопасность
    • Не требует технического обслуживания
    • Более высокая стоимость при перепродаже
      • Увеличивает ли ценность переделка ванной комнаты?
• Минусы ванной комнаты нагреваем ?
• Подробнее: Лучшие универсальные элементы дизайна

Как работают полы с подогревом в ванной?

Создание полов с подогревом в ванной комнате предполагает установку источника лучистого тепла под полом. Тепло может быть обеспечено либо электрический нагревательный элемент или водяной нагрев.

Электрическое отопление использует электрические кабели для выработки тепла. Они встраиваются в тонкие маты, которые укладываются под разные типы полов. Неважно, из плитки ли у вас полы, из инженерной древесины или даже из камня.

Плитка для пола с подогревом может помочь увеличить тепло в вашей комнате до 5 градусов. Она работает так же, как и обычная система теплого пола, но вместо горячей воды для обогрева труб и радиаторов используется электрическая

Вам, как домовладельцу, обязательно понравится электрический подогрев пола по следующим причинам:

• Его легко установить. Многие домовладельцы предпочитают это, если они в настоящее время работают над проектом реконструкции дома .
• Поскольку тонкие коврики оснащены термостатом, вы можете установить идеальную температуру.
• Говоря об установлении идеальной температуры, подогрев пола в ванной этим методом занимает всего от тридцати до шестидесяти минут. Это быстрее, чем другие блоки HVAC. Кроме того, вы можете легко включать и выключать катушки.

Несмотря на эти преимущества, размер должен быть точным. В вашей ванной наверняка есть приспособления и предметы мебели, которые занимают место на полу. Таким образом, вы должны установить их стратегически. Полноразмерные коврики с подогревом работают только на открытых площадках.

Водяной теплый пол , также известный как система лучистого горячего водоснабжения, использует нагретую воду по трубам. Эти трубки крепятся к толстым фанерным панелям или раствору. Как правило, нагретая вода поступает из настоящего водонагревателя. Этот вариант идеально подходит для плитки, камня и бетонного пола.

Самым замечательным преимуществом выбора этой опции является ее масштаб. Если вы хотите отапливать помещения, кроме ванной комнаты, лучше всего подходит для обогрева всего дома .

Кроме того, чем шире область применения этой системы отопления, тем более рентабельной становится ее установка. Вы можете отапливать несколько комнат одновременно, экономя при этом затраты на электроэнергию!

Несмотря на это, некоторые из его недостатков:

• Первоначальные инвестиции выше по сравнению с электрическим подогревом пола. Это потому, что вам понадобится водонагреватель или бойлер, насос и несколько газовых линий.
• Поскольку для этой опции используется нагретая вода, прогрев полов занимает больше времени.



Связанное содержание: Как работают полы с подогревом в ванной? Ваш путеводитель

Плюсы полов с подогревом в ванной комнате

Равномерный нагрев

Самое лучшее в полах с подогревом в ванной комнате — это равномерный нагрев. Они обогревают как пол, так и всю ванную комнату, обеспечивая комфортную температуру окружающей среды.

Установки HVAC рассеивают теплый воздух, но он может быть неравномерным. Если вы стоите рядом с блоком HVAC, вы можете заметить, что он теплее, чем другие части комнаты. В ванных комнатах с подогревом полов не бывает холодных мест.

Энергоэффективность

Знаете ли вы, что полы с подогревом в ванных комнатах на 25% более энергоэффективны, чем традиционные блоки HVAC ?

Вы даже можете сэкономить дополнительные расходы в зависимости от выбранного типа системы подогрева пола. Электрические системы подогрева пола нагревают ванную комнату менее чем за час.

Похожие материалы:

Стоит ли инвестировать в пол с подогревом в ванной?

Незаметный, компактный

Благодаря полу с подогревом в ванной комнате вам не нужно крепить большие и тяжелые блоки на стене. Они спрятаны в сторону и не мешают эстетике вашего дизайна.

Бесшумный

Посмотрим правде в глаза, системы принудительной вентиляции могут быть шумными. Когда вы включаете систему принудительной вентиляции, она, вероятно, не бесшумна. Полы с подогревом в ванной не только незаметны, но и бесшумны. А это значит, что вас ничто не отвлекает, когда вы пытаетесь расслабиться.

Персонализация

Эти устройства удобны в использовании. Они поставляются с термостатами, которые имеют регулируемые настройки температуры, поэтому вы можете создать идеальную температуру.

Кроме того, у них есть таймеры. Добро пожаловать в новый день, сохраняя ваши пальцы ног в тепле и уюте по утрам!

Безопасность

Полы с подогревом в ванной безопасны. Они не обожгут вам ноги. Кроме того, вам не нужно беспокоиться об острых углах или обжигающих поверхностях блоков HVAC.

Наряду с безопасностью, вы также можете обеспечить хорошее качество воздуха. Это большой плюс для людей, страдающих астмой и другими аллергиями.

Не требует обслуживания

Дополнительным преимуществом является то, что вы сэкономите деньги, зная, что ваши полы с подогревом не требуют обслуживания. После их установки не нужно беспокоиться о графиках технического обслуживания.

Более высокая стоимость при перепродаже

Полы с подогревом в ванной повышают стоимость вашего дома, что также увеличивает его стоимость при перепродаже. Потенциальные покупатели любят неожиданные роскошные детали.

Связанный контент:

Насколько ценен ремонт ванной комнаты в доме?

Минусы полов с подогревом в ванной

Процесс установки

Независимо от того, выбираете ли вы вариант электрического или водяного отопления, процесс установки может занять некоторое время. Это связано с тем, что для установки оборудования необходимо демонтировать существующий пол. Никогда не бывает удобно, когда ваши полы разорваны на части, даже если результат того стоит.

Ремонт

Хотя полы с подогревом не требуют обслуживания, иногда может потребоваться ремонт. Профессионал с лицензией может использовать тепловизионную камеру для обнаружения проблемы. Если есть проблема, может потребоваться забраться под стильный пол в ванной, чтобы решить проблему.

Стоимость

Оба типа полов с подогревом могут быть дорогими, и это зависит от вас, с какой ценой вы можете справиться.

Электрические теплые полы экономичны при монтаже. Но со временем ожидайте, что вам придется иметь дело с эксплуатационными расходами. Водяной теплый пол дороже, но стоимость эксплуатации ниже.

Высота пола Проблема

Еще одна причина, по которой полы с подогревом лучше всего подходят для реконструкции ванной комнаты, заключается в проблемах с высотой пола. После установки полы с подогревом могут увеличить высоту пола вашей ванной комнаты как минимум на полтора дюйма, в зависимости от выбранной вами системы отопления. Это может быть опасность споткнуться.

Связанный контент:

Полный обзор полов с подогревом в ванной: подходит ли он вам?

Пол с подогревом придает вашей ванной комнате особую роскошь, но важно взвесить все за и против. Реконструкция ванной комнаты дает прекрасную возможность установить пол с подогревом. Если вы находитесь в районе Уолнат-Крик, позвоните нам по телефону по телефону (925) 885-3770, чтобы обсудить ваши варианты. Мы также специализируемся на проектировании и установке систем теплого пола для ванных комнат. Мы предлагаем широкий диапазон диапазонов температур, а также различные варианты систем управления в соответствии с вашими потребностями.

Дополнительные материалы: Лучшие универсальные элементы дизайна

Руководство для начинающих по системе обогрева пола

Плитка 101

13 января 2021 г. by Sarah Gould

Дом Кейт Арендс из Wit & Delight с полированным мрамором Queen Beige Small Versailles, установленным с лучистым теплом SunTouch.

Излучающее тепло в полу — это идеальный способ создать в вашем доме роскошную спа-ощущение, которое обеспечит долгие годы комфорта в любом климате. Наш ассортимент продуктов SunTouch премиум-класса предлагает все, что вам нужно, чтобы обогреть помещение без значительного увеличения ежемесячного счета. Вы можете легко управлять системой через программируемый термостат, гарантируя, что вы получите преимущество обогрева пола, когда вы дома, и сможете сэкономить деньги, когда вас нет. Узнайте об основах теплого пола и о том, какой метод установки может подойти именно вам!

Почему полы с подогревом?

• Плитка держит температуру окружающей среды; это отличный проводник тепла, придающий помещению ощущение тепла
• Устраняет необходимость в ковриках или тапочках
• Повышает инвестиционную стоимость дома как надстройка премиум-класса, которая обеспечивает долгие годы роскоши
• более уютная домашняя обстановка, которая «смягчает» плитку как напольное покрытие

На что следует обратить внимание

Что вы хотите, чтобы ваш теплый пол делал для вас?

Расстояние между нагревательными кабелями определяет то, как работает и ощущается ваш обогреватель. Более плотное расположение нагревательного кабеля быстро нагревает пол и создает больше лучистого тепла, в то время как более широкое расстояние обеспечивает мягкое тепло, которым можно наслаждаться даже при включенном кондиционере в разгар лета.

2-х ступичный интервал 2-3 Расстояние между ступицами 3-х ступичный интервал

На что он будет установлен?

Прежде чем устанавливать теплый пол, важно понять, на какой тип поверхности вы будете его устанавливать. Это может сказать вам, насколько сильно температура повлияет на пол, а также сколько времени потребуется, чтобы нагреться. Как правило, полы с большей теплоизоляцией обеспечивают большее повышение температуры пола, чем полы с меньшей изоляцией.

Основание также может помочь вам выбрать оптимальное расстояние между проводами. Например, бетонная плита будет удерживать холодную температуру, и поскольку она очень плотная, для ее нагрева потребуется гораздо больше времени. В этом случае вы можете расположить провода ближе, чтобы сократить время, необходимое для нагрева.

В надземных помещениях, где имеется изолированное воздушное пространство на деревянном покрытии пола, тепло будет легко излучаться вверх. На бетоне или стали требуется много энергии только для нагрева подложки, поэтому установка специальных изолирующих панелей под провод предотвратит потерю энергии на нагрев подложки. Думая об эффективности вашего теплого пола во время установки, вы значительно увеличиваете удовольствие и ценность конечного результата.

Требования к установке

Знайте, сколько места вы хотите обогреть. Чтобы рассчитать необходимое количество нагревательной проволоки, выполните следующие простые действия:

1. Начните с определения площади всей комнаты.
(т.е.: 8 футов x 12 футов = 96 кв. футов)

2. Вычтите неотапливаемые площади из общей площади. Любые места, где есть мебель (например, туалетный столик) или в которых никого нет, не должны отапливаться. (т.е.: если общая площадь, занимаемая мебелью, составляет 22 кв. фута, то 96 кв. футов – 22 кв. фута = 74 кв. фута)

3. Умножьте общую площадь на 90%.
(т.е.: 74 кв. фута x 0,9 = 66,6 кв. фута)

4. Округлить до ближайшего размера нагревательного кабеля, так как нельзя обрезать провод .
(т.е.: 66,6 кв. футов = 70 кв. футов)

Выберите лучший способ крепления провода. Вот два наиболее распространенных метода:

Заделка провода в мембрану:
Этот метод служит как для закрепления провода, так и в качестве разъединяющей подложки, позволяющей сразу укладывать плитку. Его можно наносить непосредственно на весь черновой пол, что позволяет устанавливать электрообогрев даже на таких сложных основаниях, как дерево и ровный бетон с трещинами толщиной в волос. Как только эта подложка и нагревательный провод будут на месте, вы готовы приступить к укладке плитки поверх нее.

Заделка провода в наливную подложку:
Нагреваемый провод натягивается и закрепляется ремнями по всей длине помещения. Этот метод не предусматривает подложку для проекта. Это означает, что перед укладкой плитки вы должны покрыть ее как минимум 3/8″ самовыравнивающейся подложкой, чтобы закрепить провод и убедиться, что он не поврежден в процессе укладки плитки.

Термостат для управления системой.

В зависимости от желаемой точки и желаемых возможностей существуют различные варианты термостата. Программируемые и непрограммируемые опции доступны для удовлетворения любых ваших потребностей.

Электрические соображения.

При прокладке нагревательного провода можно предположить, что он будет потреблять 1 ампер на каждые 10 квадратных футов. Так, для 120-вольтовых цепей рекомендуется устанавливать только до 150 квадратных футов на одну цепь. Для помещений площадью от 150 до 300 квадратных футов можно использовать одну цепь на 240 вольт, но для помещений площадью более 300 квадратных футов потребуется несколько цепей. Кроме того, рекомендуется иметь выделенную цепь для обогрева пола из-за количества потребляемой энергии. Это гарантирует, что нет необходимости жертвовать теплыми полами ради возможности использовать фен! Как всегда, мы рекомендуем обращаться к лицензированному электрику для решения конкретных вопросов или проблем.

Установка

Отказ от ответственности: это не пошаговое руководство по установке внутрипольного отопления. Для получения конкретных рекомендаций по установке всегда обращайтесь к инструкциям производителя или консультируйтесь со специалистом перед установкой. Ниже приводится то, что вы можете ожидать во время установки.

Измерение и планирование

Расстояние между нагревательными проводами зависит от многих факторов, в том числе от основания, местоположения и способа укладки. Общие указания даны при условии, что расстояние составляет 3″. Области с внешними стенами или места с большим желанием тепла могут располагаться на расстоянии 2,5–3 дюйма. Такие зоны, как коридоры, вестибюли и зоны с низкими потерями тепла, могут располагаться на расстоянии 3″ – 3,5″.

Всегда планируйте провод так, чтобы не было пересечения проводов и чтобы проводов было достаточно для вашего проекта без обрезки. Помните, что вы никогда не должны перерезать провод, так как это приведет к отказу системы. Кроме того, убедитесь, что вы отметили, где будет встроенная мебель, шкафы, приспособления или плинтусы, чтобы вы планировали установить их вокруг этих предметов.

Подготовка места

Подготовьте пол, подметая и пылесося, чтобы удалить всю пыль и мусор, убедившись, что основание соответствует требованиям TCNA. Всегда проверяйте нагревательную проволоку с помощью омметра перед установкой, чтобы убедиться, что она работает правильно.

Проложить провод

При установке провода используйте поплавок, чтобы вдавить его на место, удерживая его натянутым, но не растягивая его с силой.

При использовании мембранного метода нанесите тонкий слой с помощью квадратного шпателя 1/4″, чтобы нанести подложку на пол, и поместите проволоку в канавки чашек в мембране.

При использовании метода самовыравнивающейся подложки закрепите стропы через каждые 2–3 фута к основанию с помощью клея, скоб или гвоздей и поместите проводку в стропы.

Используя схему, созданную при первоначальном планировании, проложите провод в соответствии со спецификациями. Не обрезайте, не укорачивайте и не перекрещивайте провод. Во время размещения всегда используйте прибор для измерения тока. Он издает звуковой сигнал, если провод поврежден в процессе установки, и обеспечивает беспроблемную установку.

Установка датчика

Установите входящий в комплект датчик пола на расстоянии не менее 11 дюймов от стены. Он должен располагаться по центру кабельной петли между двумя нагревательными проводами.

Рекомендуется установить второй резервный датчик, оставив провода там, где их можно легко поменять местами с первым датчиком. Хотя датчики редко выходят из строя, размещение датчика в другом месте может помочь преодолеть факторы окружающей среды, которые могут оставаться незамеченными до момента установки, например, место, где солнце проникает через окно в определенное время года, или вентиляционное отверстие сушилки, создающее тепло рядом с датчиком. размещен.

Установка плитки

При использовании мембранного метода, после размещения провода и датчика, поместите слой тонкого слоя при укладке плитки непосредственно поверх провода. Самовыравниватель не нужен.

При использовании метода самонивелирующейся подложки после укладки провода залейте не менее 3/8″ самовыравнивающейся подложки, чтобы закрепить провод. Прежде чем приступать к укладке плитки, дайте самовыравнивающейся подложке полностью высохнуть. Это гарантирует, что провод не будет поврежден при установке плитки.

Далее подключите блок питания и термостат. Имейте в виду, что государственные или местные правила могут требовать, чтобы электрические компоненты были установлены и/или подключены электриком.

После подключения проведите заключительную проверку сопротивления, чтобы убедиться, что все электрические компоненты установлены правильно.

Включение обогрева пола

Вы должны подождать не менее 30 дней после установки, прежде чем включать теплый пол. Это позволяет раствору, раствору или самовыравнивающемуся составу должным образом затвердеть.

Ознакомьтесь с полной коллекцией напольных покрытий SunTouch с подогревом здесь.

Что нужно помнить

Крепление провода:

После размещения провода используйте высококачественный модифицированный полимером тонкий набор при установке продуктов Pro-heat. При укладке плитки убедитесь, что проволока полностью покрывает проволоку.

Перед укладкой плитки провод должен быть правильно проложен и механически закреплен; либо в подложке, предназначенной для нагревательной проволоки, либо в полностью отвержденной самовыравнивающейся подложке.

Установка провода:

Провод нельзя укоротить, чтобы он подходил для любого участка. Лучше иметь меньшее количество нагревательного провода и регулировать его по мере необходимости, чем заставлять его работать долго. Не пересекайте и не перекрывайте провод. Любая модификация или неправильное использование нагревательного кабеля приведет к отказу системы и сведет на нет инвестиции в систему отопления.

Испытание на сопротивление:

Если показания сопротивления не соответствуют рекомендациям, не продолжайте установку. Обратитесь за помощью к производителю нагревательных кабелей.

Для получения дополнительной информации о подогреве пола обратитесь к представителю местного магазина, который поможет вам на каждом этапе пути. Как всегда, ознакомьтесь с требованиями TCNA и проконсультируйтесь с профессионалом перед установкой.

ОБ АВТОРЕ

Привет! Я Сара, координатор социальных сетей The Tile Shop. Я родом из Висконсина, но живу в городах-побратимах, так как я только что закончил Университет Сент-Томас. Моя любимая часть моей работы — видеть, как проект превращается из мудборда в красивое, завершенное пространство. Мой любимый стиль — модерн середины века или что-то с латунными акцентами. Когда я не публикую сообщения в социальных сетях The Tile Shop, вы можете найти меня в поисках лучшей колбасной доски, путешествуя по миру или устраивая пикник с друзьями.

Ещё сообщения от Sarah Gould…

Поделиться на

← ПРЕДЫДУЩАЯ

Теги: плитка для ванной, полы с подогревом в ванной, полы с подогревом, полы с подогревом, плитка с подогревом, плитка с подогревом, полы с подогревом, плитка с подогревом, дизайн дома, теплый пол, теплый пол, дизайн интерьера , плитка для кухни, мозаика, керамогранит, плитка метро, ​​suntouch, магазин плитки, плитка

СЛЕДУЮЩАЯ →

Теплые плиточные полы своими руками | Harrowsmith Magazine

Почему легко полюбить электрический теплый пол для небольших установок. Стив Максвелл

Зимой легко любить теплые полы. Я знаю, потому что устанавливал разные виды систем обогрева пола в больших и маленьких домах. Я также живу с подогревом пола в моем сельском доме и мастерской в ​​Онтарио. Дело в том, что создание теплых полов, когда в тепле нуждается только небольшая площадь, может быть проблемой. Техническая сложность установки насосов, труб и клапанов для системы горячего водоснабжения нецелесообразна для небольших установок, но именно здесь электрический теплый пол имеет смысл. В то время как электричество является очень дорогим способом отопления в большинстве мест, более высокая стоимость электрического тепла не имеет большого значения для небольших площадей пола.

Свой первый электрический теплый пол я установил в 2007 году, и с тех пор технологии стали намного лучше. В настоящее время моя любимая система называется Ditra-Heat от компании Schluter. У меня нет причин рекомендовать его, за исключением того, что я никогда не видел, чтобы что-то работало так же хорошо. Различные системы электрического обогрева пола уникальны по способу спуска. Тот, который я покажу вам здесь, использует нагревательные кабели с защелкой, которые подключаются к источнику питания и термостату.

Как напольное отопление экономит деньги

Исследования показывают, что, когда ваши ноги в тепле, вы чувствуете себя более комфортно при более низкой общей температуре в помещении по сравнению с теплом, выделяемым напольными обогревателями или плинтусными обогревателями. В зависимости от уровня изоляции вашего дома и температуры наружного воздуха зимой полы с подогревом обычно на 2–5 °C (от 35,6 °F до 41,0 °F) теплее, чем уставки термостата для комнатной температуры. Это достаточно тепло, чтобы ноги чувствовали себя прекрасно, позволяя снизить общую температуру в помещении на пару градусов ниже, чем обычно, при этом чувствуя себя комфортно, и при этом вы по-прежнему экономите энергию.

До сих пор единственным вариантом неводяного обогрева пола были электрические нагревательные маты или свободно плавающие кабели, прокладываемые под готовыми полами, но я знаю по опыту, что их установка может быть проблематичной, и они достаточно хрупкие, чтобы их можно было остановить. работа после того, как готовый пол опустится. Снести пол только для того, чтобы снова заработало электрическое отопление, — это катастрофа, с которой мне пришлось столкнуться. Ditra-Heat отличается, но прежде чем я объясню, как это работает, вам нужно кое-что понять о том, как работают разобщающие мембраны и почему они важны.

Разделительные мембраны были изобретены для повышения надежности укладки керамической плитки, и они делают это так, что их легко понять неправильно. Хотя очевидно, что керамическая плитка должна иметь надлежащую опору, чтобы противостоять растрескиванию, менее очевидным является то, что разные скорости расширения и сжатия плитки по сравнению с черновым полом также могут быть опасным источником растрескивания и разрушения затирки.

Все в мире расширяется и сжимается при изменении температуры, и скорость расширения и сжатия керамической плитки почти всегда отличается от скорости черного пола под ней. Это объясняет, почему плитка иногда трескается, даже если она уложена на очень жесткое основание, такое как залитый бетон. Разделительные мембраны допускают небольшое перемещение из стороны в сторону между черным полом и плитками над ним для снижения давления. И хотя это движение слишком мало, чтобы его увидеть, оно может сыграть решающую роль в предотвращении трещин.

Часть системы 1: Разъединительная мембрана

Эта часть установки опускается так же, как обычная пластиковая разъединяющая мембрана под керамической плиткой, за исключением того, что мембрана в этом случае предназначена для нагревательных проводов. Используйте модифицированный тонкотвердеющий раствор, если вы укладываете его на деревянный черный пол, и немодифицированный, если вы работаете над бетоном. Позже используйте немодифицированный раствор для фиксации плитки на мембране. Прежде чем это произойдет, вы должны сделать кое-что еще, и это связано с круглыми углублениями на верхней части пластиковой разъединяющей мембраны. Эти приподнятые формы расположены на расстоянии друг от друга, чтобы нагревательный кабель защелкивался на месте во время установки, обеспечивая гибкость компоновки. Как и в любой водяной системе, вы можете подавать тепло там, где оно необходимо, и оставлять его там, где его нет. Возможность индивидуальной настройки установки на месте является большим преимуществом проводных установок с защелкой. Электрические нагревательные маты, напротив, изготавливаются на заводе по индивидуальному заказу и должны использоваться как есть. Возможно, самым большим преимуществом защелкивающейся системы обогрева является то, что вам не нужно наливать выравнивающую смесь на провода перед укладкой плитки, что экономит ваше время и усилия.

Маленькие зоны теплых полов

Если вам нужно сэкономить, размещайте теплые полы только там, где они вам нужны. Теплый пол в ванной всегда хорош, и я знаю некоторых людей, у которых есть теплая зона перед диваном в подвале, чтобы поджарить пальцы ног во время просмотра фильмов. Теплая зона на полу по обе стороны от кровати также станет прекрасным началом дня.

Часть 2 системы: провода

Помимо возможности индивидуальной настройки каждой установки, нагревательные провода защелкиваются в разъединяющей мембране, поэтому они физически защищены, а также размещаются непосредственно под любой плиткой, которую вы устанавливаете позже, для оптимальной теплопроводности. Все провода в конечном итоге оказываются немного ниже поверхности мембраны, когда они защелкиваются на месте, поэтому вероятность их повреждения меньше. Вы по-прежнему должны быть осторожны при нанесении раствора для плитки зубчатым шпателем, но проволока в основном защищена конструкцией.

Сначала проверьте гарантийные обязательства

Поврежденные провода и отсутствие нагрева — самая большая проблема с готовыми системами обогрева пола в виде матов, которые я устанавливал в прошлом. Одна из моих работ с использованием изготовленной на заводе системы матов еще в 2007 году потерпела неудачу через год после установки без гарантийной поддержки от производителя, и я слышал от нескольких домовладельцев с такими же проблемами. Напротив, производитель гарантирует надежность Ditra-Heat в том смысле, что он заменит весь пол — материалы и рабочую силу — если он выйдет из строя.

Единственным недостатком Ditra-Heat является то, что провода нельзя перерезать на месте. На одном конце они имеют установленные на заводе соединительные фитинги, а на другом они герметичны. Чтобы решить эту проблему с отсутствием резки, вы можете заказать нагревательные провода в катушках разных размеров, которые будут объединены в одной установке, поэтому вам нужно немного посчитать, чтобы убедиться, что у вас есть правильное количество.

Приступая к работе, сначала подсоедините провода к соединительной коробке, а затем вернитесь оттуда. Устанавливая провода на место, помните, что вам не разрешается отходить более чем на 10 футов по прямой линии с любым отрезком провода. Вам нужно сделать изгиб на длинных прямых участках кабеля, чтобы создать небольшую слабину, чтобы силы расширения и сжатия пола не напрягали провода. Вы также должны держать провода на расстоянии не менее трех углублений друг от друга, чтобы предотвратить перегрев.

Выравнивание плитки стало проще

Хотя для укладки плитки вам не нужен лазерный инструмент для разметки, эти инструменты значительно упрощают достижение точности. Обратите внимание, как красные лазерные линии появляются вдоль пола (направленный TK), отмечая выравнивание плитки от угла к углу и расположение линий затирки.

Система, часть 3: органы управления

Как и следовало ожидать, вся система обогрева пола управляется программируемым термостатом. В дополнение к предварительно установленному времени запуска и остановки, есть так называемый «предполагаемый запуск», который работает, чтобы довести комнатную температуру до заданного значения в заданное время дня вместо переключения на более высокое заданное значение в запрограммированное время. . Хотите просыпаться с полной комнатной температурой в 6:30 утра? Система узнает, насколько раньше этого времени ей нужно включиться и начать обогрев. Вы можете получить беспроводные и проводные термостаты, в зависимости от того, что имеет смысл. Новые установки подходят для проводных термостатов, хотя ремонт часто проще с беспроводными системами. Вы можете просто разместить беспроводной термостат в любом месте без необходимости подключения к нему проводки.

Настоящие улучшения в вариантах строительства происходят не слишком часто, но когда они случаются, они могут иметь большое значение. Возможность легко обогревать полы здесь и там в вашем доме — это один из способов сделать длинную канадскую зиму короче.

Стив Максвелл

Стив Максвелл и его жена Мэри живут в современной усадьбе площадью 90 акров на острове Манитулин, Онтарио, в каменном доме, который они построили из местных материалов, начиная с 1985 года. обозреватель и редактор журнала Home and Property. Он делит свое время, работая на земле, строя большие и маленькие вещи, а также создавая статьи и видео с практическими рекомендациями, которые учат устойчивым, самостоятельным, практическим навыкам жизни. Веб-сайт Стива, Bay Line Road, назван в честь сельской дороги, где он и Мэри живут со своими пятью детьми.

www.baileylineroad.com

от того же автора:

Опубликовано в пятницу, 8 января, 2021

Стоимость установки Radiant Heat

. ДЕТАЛИ . ДЕТАЛИ . ДЕТАЛИ . Высокий Стоимость электрического обогрева пола Розничная цена без скидки на: двухжильный провод 120 В (низкая ЭДС) коврик для обогрева пола. Устанавливайте под кафельными/каменными/кирпичными полами или на самонивелирующемся растворе под виниловыми, деревянными и ламинатными полами. Количество включает типичные излишки отходов, материалы для ремонта и местную доставку. 134 квадратных фута 428,23 $ 563,91 $ Работы по установке теплого пола, базовые Основные работы по установке теплого пола в благоприятных условиях. Разметка электрических матов и электрических соединений. Закрепите мат и нанесите ровный, гладкий слой раствора вокруг нагревательного мата. Предполагается существующая электрическая цепь. Включает планирование, приобретение оборудования и материалов, подготовку и защиту территории, настройку и уборку. 134 квадратных фута 428,23 долл. США 563,91 долл. США Работы по установке теплого пола . 134 квадратных фута 428,23 $ 563,91 $   Неиспользованные минимальные трудозатраты Остаток минимальной оплаты труда за 2 часа, который можно применить к другим задачам.       Totals — Cost To Install Radiant Floor Heat       Average Cost per Square Foot     Custom Калькуляторы со списками Homewyse Специалисты по обслуживанию: создайте многоразовое приложение для оценки, которое на 100% адаптировано для вашего бизнеса . Начните с шаблона или создайте свой собственный (бесплатно; требуется регистрация учетной записи): Для базового проекта с почтовым индексом 47474 и площадью 125 квадратных футов стоимость установки лучистого теплого пола начинается от 9,41–11,74 долларов США за квадратный фут*. Фактические затраты будут зависеть от объема работы, условий и опций. Для оценки стоимости вашего проекта: 1. Установите почтовый индекс проекта Введите почтовый индекс места найма рабочей силы и закупки материалов. 2. Укажите размер и параметры проекта Введите количество «квадратных футов», необходимое для проекта. 3. Пересчитать Нажмите кнопку «Обновить». ПРИМЕЧАНИЕ: *Введите общую площадь обработанной поверхности И площадь всех отверстий, окруженных обработанной поверхностью.   Затраты на единицу продукции: как цены профессионалов В отличие от других веб-сайтов, которые в прошлом публиковали цены на несвязанные вакансии, Homewyse создает актуальные оценки на основе текущих затрат на единицу продукции . Метод Unit Cost обеспечивает высокую точность за счет использования местоположения, деталей и опций для уникальных требований каждой работы. Подрядные, торговые, проектные и ремонтные предприятия полагаются на Unit Cost Метод прозрачности, точности и справедливой прибыли. Стоимость установки системы лучистого теплого пола – примечания и общая информация Эти оценки относятся к ОСНОВНЫМ работам, выполняемым в пригодных для эксплуатации условиях квалифицированными специалистами с использованием материалов СРЕДНЕГО УРОВНЯ. Работа, не упомянутая на этой странице, и/или работа с участием мастера, высококачественных материалов и авторского надзора приведет к БОЛЕЕ СТОИМОСТИ! Ознакомьтесь с полным ассортиментом электрических напольных обогревателей, новыми вариантами работ по установке и ценами на материалы здесь. Эти оценки НЕ заменяют письменные котировки от профессионалов торговли. Homewyse настоятельно рекомендует вам обращаться к уважаемым профессионалам для точной оценки необходимой работы и затрат на ваш проект, прежде чем принимать какие-либо решения или обязательства. Смета включает: Затраты на доставку местных материалов/оборудования и транспортировку поставщика услуг к месту работы и обратно. Затраты на подготовку рабочего места для установки электрического обогреваемого пола, включая затраты на защиту существующих конструкций, отделки, материалов и компонентов. Время установки рабочей силы, время мобилизации и минимальные почасовые платежи, которые обычно включаются в небольшие работы по установке электрических обогреваемых полов. Смета НЕ включает: Затраты на демонтаж, перемещение, ремонт или модификацию существующих каркасных, облицовочных, ОВКВ, электрических и водопроводных систем или приведение этих систем в соответствие с действующими строительными нормами. Затраты на испытания и восстановление опасных материалов (асбест, свинец и т. д.). Накладные расходы генерального подрядчика и надбавка за организацию и надзор за установкой электрических теплых полов. Добавьте от 13% до 22% к общей стоимости выше, если генеральный подрядчик будет контролировать этот проект. Налог с продаж на материалы и принадлежности. Плата за разрешение или инспекцию (или ее часть), требуемая вашим местным строительным отделом для вашего общего проекта. Каталожные номера – Установка электрического обогрева пола Данные о продуктах и ​​расходных материалах: Lowes Flooring Products and Supplies Lowes, июль 2022 г., веб-сайт Данные о продуктах и ​​расходных материалах: Home Depot Floors and Supplies Home Depot, июль 2022 г., веб-сайт . Данные о продуктах и ​​расходных материалах: Menards Flooring and Supplies Menards, июль 2022 г., веб-сайт Данные о продуктах и ​​расходных материалах: Fast Floors Floors and Supplies Fast Floors, июль 2022 г., веб-сайт Данные о продуктах и ​​расходных материалах: BuildDirect Flooring and Supplies BuildDirect, июль 2022 г., веб-сайт Руководство по реабилитации HUD PATH, том 5: Перегородки, потолки, полы и лестницы Департамент жилищного строительства и городского развития США, Управление разработки политики и исследований, март 2011 г. , редакция Домохозяйство 1-2-3: Совет эксперта от The Home Depot Homer, TLC, июль 2022 г., редакция, ISBN 696213273 Руководство по восстановлению HUD PATH, том 5: перегородки, потолки, полы и лестницы, Департамент жилищного строительства и городского развития США, Управление разработки политики и исследований, март 2011 г., редакция Заработная плата и затраты на оплату труда: Книга затрат на строительство CPWAR Центр строительных исследований и обучения, июль 2022 г., персонал Данные о расходах на проект : Расходы домовладельцев JCHS Гарвардского университета Гарвардский университет, июль 2022 г., веб-сайт Управление бюджетом на установку электрического обогреваемого пола Эта инфографика освещает решения и проблемы на объекте, которые могут вызвать большие отклонения в стоимости типичного бюджета на установку электрического обогреваемого пола. Найм местных специалистов Наше БЕСПЛАТНОЕ руководство по найму поможет вам разумно нанять специалистов, получить качественное мастерство и понять справедливые цены для вашего конкретного проекта. Сделайте Homewyse лучше Мы активное сообщество, которое ценит ваш вклад. Итак, дайте нам знать — мы удовлетворили ваши потребности? как мы можем улучшить этот сайт? Ваши комментарии и обмен очень ценятся! Присылайте свои отзывы или вопросы. Сохранить и поделиться Homewyse в социальных сетях, используя кнопки ниже:   Как укладывать кафельный пол с подогревом…. и как НЕЛЬЗЯ укладывать кафельный пол с подогревом 30 марта 2015 г. от Courtenay 34 комментария   Я очень хотел полы с подогревом в нашей новой ванной. Я потребовал их, на самом деле. Я из тех людей, которым всегда холодно и которые всегда носят три пары носков, поэтому мысль о теплых кафельных полах всегда была для меня довольно мечтательной . Кроме того, поскольку мы делаем весь этот капитальный ремонт, может, стоит пойти на это и сделать это правильно, верно? 🙂 Итак, сегодня я решил поделиться с вами некоторыми из наших приключений, а также провести вас через процесс, если вы думаете, что это тоже для вас! Итак, как только наша ванная превратилась в обычную простую коробку, мы были готовы к работе. Мы изучили множество различных систем обогрева полов и выбрали ту, которая показалась нам наиболее выгодной и лучше всего подходила для нашего уровня квалификации. Вот где мы сделали нашу первую ошибку! Теперь все системы обогрева полов довольно просты в установке, но вы обнаружите, что некоторые из них требуют дополнительных действий, а цены на эти разные комплекты сильно различаются. Мы выбрали один из комплектов, в котором вы получаете базовую проволоку, а затем заливаете ее самовыравнивающимся цементом, чтобы защитить и зафиксировать на месте. Казалось, что это будет самый экономичный выбор , а также даст нам самый качественный готовый проект. Потому что мы эксперты в этом DIY, верно?   Несмотря на то, что проект был успешным, а набор не был слишком сложным в использовании, все дополнительные материалы, которые нам в конечном итоге потребовались, и весь тот цемент, который нам был нужен, чтобы заполнить все эти квадратные метры, съели все деньги, которые мы потратили. сэкономил, используя этот набор вместо действительно супер-пупер простого набора. Вы можете приобрести комплекты для обогрева пола, состоящие из оранжевого или черного коврика, в который уже проложен провод. Вроде как вот этот. Все, что вам нужно сделать, это раскатать коврик и положить плитку прямо сверху! Если (когда!) сделаем еще пол с подогревом, , это определенно тот стиль, с которым мы будем работать. По ходу дела мы все делали вручную. Сначала мы использовали клеевой пистолет со специальным клеем-карандашом, входящим в комплект, чтобы приклеить все держатели проводов по периметру областей, которые мы хотели нагреть. Имейте в виду, что вам не нужно нагревать под туалетным столиком или ванной, когда вы делаете расчеты квадратных метров!   Возможно, это заняло слишком много времени, но, по крайней мере, это было довольно красиво, не так ли? Здесь вы можете видеть, как провода подходят к держателям.   После того, как провод был на месте и подключен к специальному термостату на стене (еще одна дополнительная статья расходов со всеми типами комплектов), мы были готовы зафиксировать его на месте!   Вот где все немного пошло наперекосяк. Вы хотите залить достаточное количество самовыравнивающегося цемента, чтобы провода были покрыты и защищены. Вам не нужны оголенные провода, потому что вы можете в конечном итоге перерезать их или даже только их внешнюю оболочку позже, когда будете укладывать плитку, и это приведет к тому, что вся система не будет работать. что будет трагедия для нас, хладнокровных. Чтобы подготовиться к «цементному дню», мы подготовили помещение, убедившись, что цемент будет течь только там, где мы хотели, когда мы его зальем. Мы сделали картонные рамки, чтобы поместиться внутри воздуховодов для наших вентиляционных отверстий в полу, и намазали сантехнической замазкой водопроводную трубу ванны и слив унитаза.     Очень простой, но необходимый шаг! Как только цемент затвердеет, мы сможем удалить наш картон и замазку, и в комнате будут идеальные отверстия для этих приспособлений. Затем пришло время цемента. Момент истины. Или момента , вернее, потому что времени на это ушло немного. 🙂 Итак, мы подготовились, чтобы замесить наш цемент и быстро залить его, прежде чем он начнет схватываться. У нас была наготове хорошая сетевая дрель, смесительная палочка и большое ведро — все это было установлено в подвале. Мы начали микшировать, и все, казалось, шло хорошо. Около 14 секунд. А потом дрель начала дымить и греться. Это было, когда у нас был наш первый мешок цемента, и у нас было еще 5. Упс. К счастью, в конце концов мы прошли через все это, но все время мы задавались вопросом, умрет ли дрель и оставит нас с половиной этажа или взорвется у нас перед носом. Позже мы узнали, что наша палочка для смешивания была слишком широкой, а одна с меньший диаметр в нижней части намного облегчит вашу дрель. Так что помни об этом! Это очень важно, если вы не хотите довести себя до сердечного приступа! 🙂 Мы побежали наверх и вылили каждое ведро вниз, а затем аккуратно разровняли кельмой. Итак, у нас был хороший цементный пол.   … или мы так думали. При ближайшем рассмотрении мы обнаружили, что часть проволоки на самом деле всплывала на поверхность слоя цемента и оставив немного верхней части каждого провода открытыми для элементов. В этот момент мы прекрасно понимали, что если бы мы выбрали правильный комплект, мы бы вообще не занимались всей этой проблемой с цементом, поэтому после почти взорвавшейся дрели, беспорядка, а теперь и оголенных проводов, которые были должны быть защищены этим цементом, мы не были счастливы отдыхающих. Ну что ж! Ты живешь, ты учишься, верно? Мы решили не останавливаться и просто старались быть очень осторожными при укладке плитки. Раствор для плитки, а затем толстый слой каменной плитки наверняка защитят провода и удержат все на месте! Значит, нам было хорошо! …пока Крис не вышел на свой уровень. Мы упоминали, что самовыравнивающийся цемент на самом деле не такой самовыравнивающийся, как ? Если вы только начали следить, позвольте мне рассказать вам об этом: все проекты, над которыми работает Крис, должны быть ровными. Всегда. Без исключений. И этого этажа не было. Как можно класть плитку на неровный пол? Ну, с кучей раствора и прочими вещами!   Позвольте мне сказать вам, друзья, хорошая новость заключается в том, что вы так многому учитесь, когда ваши проекты идут немного не так. На этих этажах мы стали очень умными. Итак, эти маленькие спасители называются зажимы для выравнивания плитки !   Хорошо, на этой картинке тоже есть прокладки, но помните эти клипсы! Если они вам когда-нибудь понадобятся, вы будете так счастливы, что они у вас есть! Они просто располагаются между каждой плиткой с небольшим выступом, который проходит под обеими сторонами зазора. Затем вы добавляете желтый клин, и они полностью выравниваются друг с другом. Вы также можете использовать очень длинный уровень, чтобы убедиться, что работа по укладке плитки в целом ровная во всей комнате, и добавить больше раствора под следующую плитку, которую вы делаете по мере необходимости. Когда все полностью высохнет, вы просто вытаскиваете всю клипсу и маленький выступ остается на месте под плиткой. Рекомендуется подождать несколько дней, чтобы убедиться, что все высохло, потому что щелчок может вызвать неприятные ощущения и привести к тому, что ваши плитки отклеятся, если они не полностью высохнут. Кто-нибудь хочет спросить меня, откуда я знаю об этом тоже? 🙂 Это клипсы, которые мы использовали, а это маленькие желтые клинья. Итак, в конце концов, после всех наших маленьких промахов и неправильных поворотов, у нас все же получился отличный кафельный пол .   На самом деле, этот пол почти идеален. Он прочный и уровень и он удобный и уютный. Так что, если вы думаете о том, чтобы положить один из этих полов в своем доме, обязательно действуйте и учитесь на наших ошибках! А если вы придумаете какие-то свои новые ошибки (а вы наверняка это сделаете)? Просто сделайте глубокий вдох и будьте благодарны за то, каким умным печеньем вы становитесь! 🙂 В конце концов, если пол прочный, хорошо выглядит и работает так, как должен, то вы выиграли! Вы когда-нибудь устанавливали плиточный пол с подогревом своими руками? Какую систему вы использовали? Какие забавные учебные приключения были у вас на этом пути?   Чтобы увидеть больше проектов ванных комнат, посетите страницу галереи ванных комнат!   Еще посты, которые вам понравятся 10 способов применения медицинского спирта, которые изменили жизнь Как мыть полы: Верьте или нет, есть правильный способ мыть полы! Наволочка для подушки своими руками за 10 минут Как убрать пролитую краску, брызги и ошибки даже после того, как они высохнут! Все, что вам нужно знать перед установкой деревянных столешниц Как спланировать удивительный проект «Сделай сам» Как спроектировать идеальный туалетный столик для ванной комнаты Обновление кухонных шкафов путем добавления новых молдингов Этот пост содержит партнерские ссылки. Рубрики: Ванная комната, DIY и ремонт, Без категории Обратные ссылки Установка теплых полов с ламинатом Укладка теплых полов Calorique ® под ковер, линолеум, ламинат, паркет и плитку Определить площадь и форму обогреваемого пола При планировании следует помнить, что на обогреваемой поверхности не должна стоять бытовая техника или мебель без ножек. Панели Calorique не могут быть частично закрыты плинтусами, архитектурными деталями или декоративными элементами. Закрытие зон нагрева может привести к перегреву. Лучше всего устанавливать нагревательные панели по длине помещения, чтобы избежать частых разрезов и соединений линий. Электрические линии, которые могут быть проложены по полу, должны находиться на расстоянии не менее 50 мм от нагревательной пленки и соединений, а пространство между ними должно быть заполнено теплоизоляционным материалом. Расстояние между диафильмом и источником тепла должно быть не менее 200 мм. Источниками тепла являются, например, тепловые трубы, камин, дымоход, печь и т. д. Подготовка нагревательных панелей Calorique® Разрежьте нагревательную пленку по одной из пунктирных линий ножницами. Вы не можете разрезать пленку по-другому. Прикрепите клеммы разъема к подготовленным полоскам фольги. Прикрепите зажимы плоскогубцами, молотком или обжимным инструментом. Проверьте жесткость контакта. Изолируйте рельсы с другой стороны полосы прокладкой изоляционной ленты из набора Calorique. Подготовьте электрические кабели сечением не менее 1,0 мм2 из набора Calorique®. Обожмите зачищенный конец провода к клеммам разъема плоскогубцами. Изолируйте электрическое соединение с помощью самоклеящейся ленты из набора Calorique®. Нагревательные элементы соединены параллельно. Максимальная длина нагревательной панели указана на странице с техническими данными. Максимальная суммарная мощность нагревательных полос, подключенных к термостату, не должна превышать 3200 Вт. Если общее потребление выше 3200 Вт, рекомендуем установить дополнительный электрический контур с собственным предохранителем. Затем нагревательные элементы подключаются с помощью магнитного выключателя к термостату. Укладка панелей Покрыть черновой пол, на котором не должно быть шероховатостей и острых элементов, полиэтиленовой пленкой с помощью клейкой ленты. Края фольги должны перекрываться на 20 см. Уложите листы теплоизоляции толщиной 3 мм и закрепите их липкой лентой. Поверх слоя теплоизоляции положите нагревательный элемент Calorique направляющими вверх. При правильном расположении нагревательных панелей все надписи должны быть разборчивы. Прикрепите нагревательную пленку клейкой лентой, мебельными гвоздями или степлером, чтобы предотвратить ее скольжение. ВНИМАНИЕ! Прикрепите нагревательную пленку по краям через прозрачную полоску. Крепление должно быть не ближе 6,4 мм к шине серебристого цвета. Для электрических соединений сделайте вырезы в теплоизоляционном слое, чтобы поверхность оставалась ровной. Визуальный осмотр Визуальный осмотр системы, изоляции, крепления контактов. При визуальном осмотре обратите внимание на возможные следы повреждения полосок фольги, которые могут произойти во время установки. Если часть полосы повреждена, рекомендуется заменить всю полосу. Электрическая проверка Электрическая проверка должна выполняться через соединительный кабель для проверки точности электрических соединений. Допустимое значение сопротивления для 240 В можно определить по следующей формуле: Верхний предел = сопротивление 63360/установленный Вт. Нижний предел сопротивления = 54720 /установленный Вт. Проверьте измеренное значение после выполнения ниже. СОПРОТИВЛЕНИЕ Между верхним и нижним пределами сопротивления: Хорошо, все в порядке, дальнейших действий не требуется. Сопротивление выше верхнего предела: Обрыв цепи. Проверьте все соединения и при необходимости отремонтируйте все. Ноль (0): Короткое замыкание : Проверьте все кабели на наличие повреждений. Полосы фольги с поврежденными шинами питания необходимо полностью заменить. После любого ремонта электрические испытания должны быть выполнены снова. Всю эту работу следует проводить максимально аккуратно, чтобы избежать возможного повреждения нагревательных элементов. Датчик температуры  Вырежьте подходящее отверстие в изоляционном слое и прикрепите датчик температуры примерно в 1–1,2 см от нагретой части нагревательной фольги. Подсоедините нагреватель к термостату и включите его. Через несколько минут фильм должен стать приятной войной. Накройте поверхность нагрева полиэтиленовой пароизоляционной пленкой толщиной около 140-300 г/м2 (200 мкм и более) с помощью клейкой ленты. Края листа должны перекрываться на 20 см. Как вариант, на полиэтиленовую пароизоляцию (не непосредственно на нагревательную пленку) можно наклеить специальную самоклеящуюся алюминиевую фольгу Alum-E из набора Calorique® Set. Уложите алюминиевую фольгу так, чтобы полосы фольги перекрывали друг друга, образуя равномерную экранирующую поверхность над нагревательной пленкой. Подсоедините алюминиевую фольгу к защитному заземлению. Укладка напольного покрытия Поверх него укладывается напольное покрытие или промежуточный слой из фанеры или ДСП. Ламинат, паркет, деревянная доска Уложите ламинат, паркет, деревянную доску непосредственно на нагревательную пленку в соответствии с инструкциями производителя. Наслаждайтесь комфортным теплым полом. Ковер, линолеум, плитка Уложить промежуточный слой из фанеры, ДСП и т.п. Промежуточный слой закрепить к полу шурупами и выровнять последний слой. Винты должны быть закреплены только через прозрачную кромку нагревательной пленки. Минимальное расстояние между винтами и токопроводящими элементами, включая серебряные шины, составляет 6,4 мм. Поверх промежуточного слоя укладывается напольное покрытие согласно инструкции производителя. You may also like Updated on 27.08.202123.07.1974 Как заливать стяжку: Как правильно залить стяжку пола. Полезные советы от специалистов Updated on 07.02.202328.03.2023 Как паять полипропиленовую трубу: Как паять полипропиленовые трубы правильно – пошаговая инструкция с видео уроками Updated on 27.01.202303.02.2023 Как украсить на кухне окно: красивые варианты оформления шторами и жалюзи — SALON Updated on 21.11.202218.01.2023 Чем мыть пластиковые окна чтобы не было разводов: Как вымыть окна без разводов Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website
