При составлении проекта электрооборудования квартиры или частного дома особое внимание уделяется расположению выключателей и приборов освещения. При этом, для многих хозяев жилья вопрос, как подключить лампочку через выключатель представляет определенную сложность в связи с отсутствием теоретических знаний и практического опыта. Данная проблема требует серьезного подхода, поскольку неправильное соединение проводников приведет к тому, что система освещения просто не будет работать.
Содержание
Подготовка к монтажу
Перед подключением лампочки через выключатель по выбранной схеме, следует заранее отметить на местах все точки подключения элементов цепи. Разметка наносится в соответствии со схемой электрики, разработанной на стадии проектирования. Данную процедуру нужно выполнять внимательно, чтобы в дальнейшем не пришлось переделывать готовую электропроводку с выключателем.
Еще до начала работ следует позаботиться об электробезопасности.
Для этого придется обесточить помещение, где будет проводиться монтаж, а при отсутствии отдельного автомата – отключить от питания всю квартиру. В этом случае отключается общий автоматический выключатель. Во избежание случайного включения автомата посторонними лицами, на щитке необходимо повесить специальный предупреждающий знак с надписью: «Не включать!». Это особенно актуально, если он расположен на лестничной площадке и находится в свободном доступе. Отсутствие напряжения рекомендуется дополнительно проверить индикаторной отверткой.
В самом простом варианте провода подводятся к распределительной коробке, а уже из нее отходят к соответствующим выключателям и лампочкам. Далее схема предполагает подключение нулевого провода светильника к нулю общей сети. Фазный провод соединяется от лампочки со входом выключателя, а на выходе идет к общей фазе сети. При включении или выключении коммутирующего устройства, электрический ток, соответственно поступает или не поступает к светильнику.
Инструменты и материалы
Практическая реализация задачи, как правильно подключить выключатель, потребует определенного инструмента и материалов. Например, для соединения проводов внутри распределительной коробки могут быть использованы пружинные зажимы или клеммные колодки.
Полный перечень включает в себя следующие наименования:
- Выключатели. Обычно используются одно- или двухклавишные, или имеющие три клавиши, подключаемые по собственным схемам к одной или к двум лампочкам.
- Кабели и провода. Выбираются в соответствии с проектом, исходя из технических характеристик будущей сети, идущей от коробки.
- Распределительные коробки. Лучше всего воспользоваться пластиковыми изделиями, устойчивыми к возгоранию и обладающими высокими диэлектрическими свойствами. Вместо них подключиться можно и от розетки.
- Индикаторная отвертка. Определяет наличие или отсутствие напряжения до и после монтажа. Можно воспользоваться тестером, если он есть в наличии.
- Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводов между собой.
- Изоляционные материалы, крепежные элементы и детали.
- Ударная дрель или перфоратор. Необходимы при устройстве скрытой проводки.
Провода и распределительные коробки
Некоторые элементы из вышеперечисленного списка следует рассмотреть более подробно. В первую очередь к ним относятся различные типы электропроводки и распределительных коробок.
Чаще всего для устройства домашних систем освещения используется кабель ВВГнг с медными цельными жилами, которых может быть две или три. Его сечение составляет 1,5 мм2, а изоляция выполнена из негорючих материалов в различной цветовой гамме. Нулевая жила окрашена в синий цвет, заземляющий проводник – в желто-зеленый, фазный – в другие цвета. При выполнении монтажа трёх жил они должны быть соединенными между собой соответствующим образом. В дальнейшем эксплуатация и обслуживание такой проводки будет значительно проще и безопаснее.
В старых домах, где до сих пор используется схема проводки с алюминиевыми жилами, все дополнительные участки прокладываются с помощью аналогичного провода АППВ-1,5. Можно воспользоваться кабелями с медными жилами, однако в этом случае вместо обычных скруток потребуются клеммные соединения. Таким образом, предотвращается окисление в местах контактов меди и алюминия при подключении одно- или двухкнопочного устройства.
Распределительные коробки играют важную роль во всей домашней сети. Провода и кабели вначале собираются в так называемые монтажные узлы, а не отходят напрямую к электроприборам. Они помещаются в пустое пространство коробки и связываются здесь по установленной схеме. Отсюда или от розетки провода идут по своим местам. Соединения осуществляются с помощью скруток, укрепляемых с помощью сварки или пайки. Скрутки проводов могут быть дополнительно защищены специальными изолирующими зажимами, при использовании которых изолента уже не требуется.
Зачистка, скрутки, изоляция
При прокладке линий работа с кабелями и проводами отнимает большое количество времени, поскольку их требуется предварительно зачистить, затем скрутить и заизолировать.
Для того чтобы частично снять внешнюю изоляцию потребуется острый нож, свободно прорезающий защитное покрытие кабеля. Вначале оболочка разрезается по длине на расстояние 3-4 см от конца. Далее одной рукой нужно взяться за освобожденную проводку, а другой – за надрезанную изоляцию и потянуть ее. Надорванное покрытие нужно вывернуть наизнанку, и аккуратно обрезать по кругу, не повреждая два или три проводника.
Надрыв нужно грамотно выполнить на такую глубину, чтобы кончики жил имели максимальную длину, достаточную для укладки внутри распределительной или установочной коробки. Такой запас необходим, когда в дальнейшем будут подрезаться подгоревшие контакты и длина провода уменьшится.
Для зачистки жил рекомендуется использовать стриппер или в крайнем случае бокорезы с прорезями. При отсутствии такого инструмента можно вновь воспользоваться ножом. Изоляцию нужно подрезать и снимать аккуратно, чтобы не повредить металлическую жилу, которая в дальнейшем непременно сломается.
Длина очистки зависит от способа подключения. Для винтовых зажимов электроприборов достаточно всего лишь 0,5-1 см. На скрутки с проводами осветительного прибора необходимо уже 2-3 см. Соединение в распределительной коробке потребует от 3 до 5 см, чтобы обеспечить хорошую площадь контакта.
В самом начале скрутки два или три проводника укладываются в виде буквы Х непосредственно возле обреза изоляции. Далее жилы зажимаются и перекручиваются сначала пальцами, а потом плоскогубцами. Точно так же можно соединить 3 и более проводников. Слишком длинное соединение складывается пополам, поджимается пассатижами и изолируется. Изолента заходит на заводское покрытие на расстояние ее ширины, после этого наматывается на оголенные части проводников. Торец также закрывается изолентой, после чего вторично проходит по скрутке и заканчивается на изоляции жил.
Выбор и установка выключателя
Независимо от типа, каждый выключатель оборудован элементами, с помощью которых происходит включение и выключение подачи напряжения в цепи.
Конструкция выключателя подбирается для каждого конкретного случая, с учетом его назначения, силы тока и количества задействованных цепей. Основным параметром является допустимая мощность, однако следует учитывать и величину номинального напряжения, которая позволяет без проблем подключить выключатель света.
По конструкции и принципу работы выключатели бывают одно-, двух- или трехклавишными, рассчитанными на одну или несколько цепей. Они могут быть проходными и автоматическими, перекидными, кнопочными или поворотными. Современный широкий ассортимент позволяет выбрать устройство под любые условия эксплуатации. Например, для особых условий предусмотрены выключатели, защищенные от действия пыли и влаги. Некоторые конструкции оборудованы антивандальной защитой и помещаются в корпусах из ударопрочного пластика.
Для проводки открытого или закрытого типа также используются различные типы выключателей. Во всех случаях нужно проверять работу клавиш, движение которых должно быть плавным и свободным.
В некоторых случаях схема позволяет совместить выключатель и розетку.
Монтаж начинается с установки подрозетника, помещаемое в отверстие, прорезанное специальной фрезой. В подрозетник заводятся провода, после чего они подключаются к выключателям. Далее прибор вставляется в гнездо и фиксируется.
Лампы для домашних светильников
Следует коротко остановится на лампочках. Первое место до сих пор занимают традиционные лампы накаливания. Они выпускаются в широком ассортименте, разные по мощности, формам и размерам. Благодаря своим качествам, они могут использоваться в любых осветительных приборах. Высокий спрос обусловлен также низкой стоимостью, которая для многих людей имеет решающее значение при выборе.
Следующее место принадлежит компактным люминесцентным лампам, относящимся к категории энергосберегающих. Они значительно меньше потребляют электроэнергию по сравнению с лампами накаливания при одинаковой величине светового потока. Эти лампы выпускаются со стандартными цоколями и устанавливаются во все обычные патроны.
Помимо высокой светоотдачи подключаемых ламп, они отличаются высоким сроком эксплуатации, доходящим до нескольких тысяч часов.
В настоящее время из всех вариантов наиболее эффективными по всем позициям считаются светодиодные лампы. Их технические характеристики заметно превосходят все известные аналоги. Использование в конструкции светодиодов делает эти лампы более дорогими, по сравнению с другими источниками света, однако, благодаря быстрой окупаемости, они становятся все более популярными.
Подключение через одноклавишный выключатель

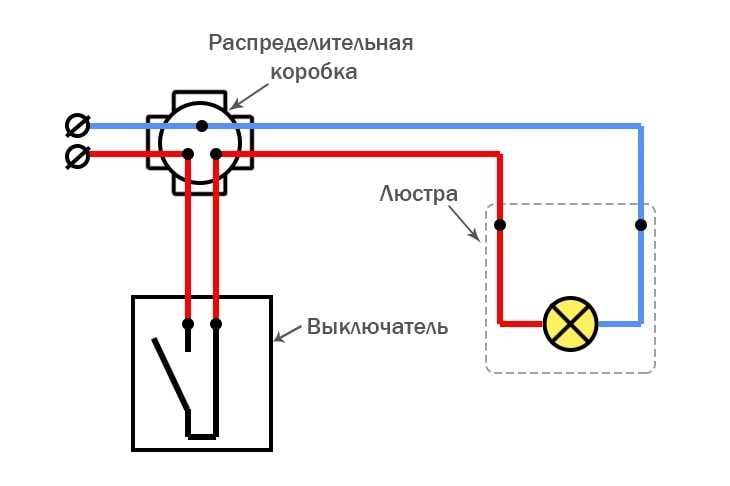

Данная схема является наиболее простой, поскольку она рассчитана на одну лампочку и один выключатель с одной клавишей. Этот вид считается основным, от которого произошли другие, более сложные схемы.
Принцип работы такого подключения очень простой. Фаза и ноль от источника напряжения через распределительную коробку подводится к лампочке. Далее в разрыв фазного провода устанавливается выключатель прерывающий или подающий напряжение.
Каждый из них оборудован двумя выводами – входом и выходом, причем в некоторых конструкциях выходом может быть более одного.
Распределительную коробку желательно установить максимально близко к переключателю и обеспечить к ней свободный доступ. После этого определяются места установки выключатели и прибора освещения. Проводка, идущая от распределительного щитка, заводится в распределительную коробку, откуда она идет уже непосредственно к выключателю и светильнику.
Также провода могут идти от розетки. Все соединения выполняются двухжильным проводом, фазные и нулевые жилы соединяются между собой по схеме во всех местах. Перед тем как подсоединить, их нужно проверить индикаторной отверткой, чтобы не перепутать.
Соединение лампы с двухклавишным выключателем
Подключение к двойному выключателю выполняется практически по такой же схеме, что и одноклавишный. Фактически, это два одноклавишных устройства, помещенных в общем корпусе. Также можно подключить две лампочки к одному выключателю.
До начала монтажа нужно выяснить, где расположены контакты. Иногда их схема располагается в задней части прибора. Двойные устройства имеют три контакта – общий ввод и два отдельных вывода. На ввод идет фазный провод из распределительной коробки или от розетки. На двух выводах осуществляется управление лампочками, расположенными в светильниках. При монтаже ввод располагается снизу, в выводы – сверху. Данное подключение хорошо показывает представленная схема.
Схема подключения выключателя света с одной клавишей
Оглавление:
В этой статье будет рассказано о подключении выключателя света в квартире с одной подключенной лампой. Раньше это было простейшим делом – два провода, включаем в разрыв выключатель и все дела.
Но времена хрущёвок и панелек с простейшими электросетями прошли и в современных домах всё несколько сложнее. На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения (необязательно).
Статья делится на два этапа:
- Первый этап – теория, или как выглядит схема подключения переключателя с лампой.
- Второй этап – практика. Возьмём инструменты и приступим к работе.
Принципиальная схема подключения
Выключатель света выглядит на схеме так:
Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).
Когда электрическая цепь не прерывается и в фазовом проводе возникает электрический потенциал, ток течет через лампу и лампа загорается. У выключателя освещения есть задача замкнуть или разомкнуть электрическую цепь, чтобы зажечь или погасить лампу.
Кроме того, защитный (заземляющий) проводник должен быть подключен к защитной клемме лампы, чтобы уравнять потенциал корпуса лампы с потенциалом земли. Это защита от поражения электрическим током нужна например при касании корпуса поврежденной лампочки.Следующая схема ближе к современности:
Тут в электрический блок подается 3-проводной кабель питания.
- бронзовый провод – фазный
- синий провод – нейтральный
- желто-зеленый – защитный провод
Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место – фазовый провод.
Внимание! Если вы допустили ошибку и вместо фазного провода подключили нейтральный к выключателю (а фазовые провода будет идти на потребитель напрямую), все будет работать – при нажатии загорится или погаснет лампа. Однако возникнет проблема, что несмотря на выключенную лампочку, электрический потенциал будет подаваться на саму лампу.
Это создает дополнительный риск поражения электрическим током если вы хотите заменить лампу при выключенном освещении – фаза всё равно будет присутствовать на проводах и на лампе. Как следствие, при любой работе по замене сгоревшей лампы надо будет отключать напряжение в домашнем распределительном устройстве (разомкнуть цепь с помощью автоматических выключателей). В общем лучше делать как положено.Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:
- Трёхжильный шнур питания направляется к следующему переключателю.
- Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.
Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.
Как выглядит выключатель
Вот для примера классический выключатель темно-серого цвета.
Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.
Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.
Установка одноклавишного выключателя
Далее наглядная пошаговая инструкция по подключения выключателя света. Всегда первое, что нужно делать перед электромонтажными работами – выключить напряжение в домашнем коммутационном щитке.
Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут – питание, верхний 4-проводный кабель – подключение к лампе, а 3-проводный кабель справа – идёт питание к следующему переключателю (у вас его наверное не будет).
Когда вы собираете или заменяете автоматический выключатель, у вас может быть несколько другая схема разводки:
- Может не быть 3-проводного кабеля для подачи к другой лампе.
- Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, значит нейтральные и защитные проводники подключены в другом месте, например, в коробе под потолком.
Чтобы убедиться в обесточивании, с помощью тестера напряжения (пробнике) проверьте, нет ли потенциала 220 В на проводах шнура питания.
Следующим шагом является удаление изоляции с концов кабеля. Лучше выполнять эту операцию с помощью съемника изоляции. Если у вас его нет (скорее всего нет) – берите монтажный нож и зачистите концы на 20 мм.
После снятия изоляции подключайте нейтральные провода с помощью электрического разъема.
В четырехпроводном кабеле к лампе не было синего провода. В качестве нейтрали будем использовать серый.
Во избежание недоразумений в будущем, целесообразно обернуть конец кабеля с неправильным цветом изоляционной лентой.
Аналогичным образом подключаем защитные провода.
Соединительные нейтральные и защитные проводки скрыты внутри коробки. В данном случае осталось три фазных провода, которые должны быть подключены к коммутатору.
На одной стороне выключателя вставляем фазный провод, идущий к автоматическому выключателю.
С другой стороны переключателя фазовый провод, который ведет к лампе.
Собираем выключатель. Слегка затягиваем винты попеременно, чтобы можно было выровнять переключатель в стене ровно. В зависимости от производителя метод крепления и подключения проводов может быть разным.
Наденьте клавишу на механизм.
Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.
Включите пробки или щёлкните кнопку автомата подачи питания и испытайте выключатель света. Надеемся всё заработало и не придётся снова разбирать, ища где в нашу работу вкралась ошибка:)
Как установить диммер — освещение своими руками
Как установить диммер за несколько простых шагов Привет, самодельщики! Поговорим о диммерах.
Помимо потрясающего стиля и возможностей создания настроения, переход на диммерный выключатель — отличный способ сэкономить энергию и продлить срок службы ваших лампочек. Кроме того, диммерные выключатели позволяют вам получить именно то освещение, которое вы хотите для своего помещения, позволяя вам регулировать атмосферу по своему усмотрению.
Вам может быть интересно узнать, можно ли установить диммер самостоятельно, и ответ — да! Следуйте инструкциям, и мы ответим на некоторые из наиболее распространенных вопросов о диммерных переключателях и предоставим пошаговые инструкции по установке.
Выбор правильного переключателя
Прежде всего, нам нужно убедиться, что вы выбрали правильный переключатель.
Какой выключатель вам понадобится — с нейтральным проводом или без нейтрального провода — зависит от того, есть ли в вашем доме нейтральная проводка. Чтобы получить представление, проверьте, в каком году был построен ваш дом.
Если вы не уверены, есть ли у вас нейтральная проводка или нет, вы можете проверить распределительную коробку на задней стороне выключателя света в вашем доме, выполнив следующие действия:
Примечание: Вам понадобится отвертка с плоской головкой.
1.) Отключите питание выключателя, который вы заменяете.
2.) Подтвердите отсутствие питания в цепи, включив и выключив переключатель.
3.) Снимите настенную панель существующего выключателя, отвинтив ее.
4.) Отвинтите существующий выключатель от распределительной коробки и медленно вытащите его из стены.
5.) Не отсоединяйте провода от выключателя. Сфотографируйте проводку для справки.
6.) Если вы видите белый провод или их группу, значит у вас в доме нулевой провод. Вы должны увидеть четыре провода, подключенные к существующему коммутатору.
- Черный/красный провод (нагрузка) — этот провод обычно черного/красного цвета. Он идет от одного терминала на вашем существующем выключателе к вашему светильнику.
- Черный провод (линия) — этот провод выходит из распределительной коробки и подключается к клемме существующего выключателя.
- Белый провод (нейтральный) — Этот провод обычно белого цвета и соединяет нейтральные провода вашего светильника, распределительной коробки и существующего выключателя.
- Зеленый или медный провод (заземление) — этот провод обычно зеленого цвета или медный. Он выходит из вашей распределительной коробки и подключается к клемме на коммутаторе. В старых домах этого может не быть.
7.
) Если к существующему выключателю не подключены белые провода, возможно, они свернуты в жгут в задней части распределительной коробки. Попробуйте вытащить провода сзади и посмотреть, не найдете ли вы пучок белых проводов. Это ваши нейтральные провода.
8.) Поместите переключатель обратно в соединительную коробку и закрепите все винты. Убедитесь, что все провода аккуратно вставлены в распределительную коробку. После установки коммутатора обратно на стену поместите его на настенную пластину и закрепите ее винтами.
9.) Включите питание на автоматическом выключателе и проверьте, подается ли питание на выключатель.
Если вы все еще не уверены, есть ли в вашем доме нейтральная проводка, обратитесь за помощью к лицензированному электрику.
В чем разница между проводными и беспроводными коммутаторами?
Обычные проводные выключатели освещения представляют собой постоянно подключенный элемент управления, который размыкает и замыкает электрическую цепь, позволяя электрическому току течь от источника питания к светильникам и приборам.
Если в вашем световом коробе есть провода, вам лучше выбрать проводной вариант. Проводные выключатели — отличное решение, которое сделает ваши традиционные лампочки умными!
Беспроводные выключатели света можно разместить на любой стене в вашем доме для удобного использования света. Беспроводной приемник/передатчик подключается к электрической цепи и устанавливается в электрическую коробку в вашем доме. Если в вашем световом коробе нет проводов или если вы хотите добавить еще один выключатель для света, вы можете просто снять его и приклеить куда угодно.
Могу ли я установить диммер для любого типа освещения?
Вам нужно будет проверить, какой свет подключен к существующему выключателю. Пока лампочка регулируется, она должна быть совместима с диммерным выключателем. Диммерный переключатель можно установить в любом месте, где уже установлен существующий переключатель включения/выключения. У нас есть диммерные переключатели для новых домов с нейтральным проводом (построенных в середине 19 века).
80-х годов или позже) и дома без нейтрального провода (построенные до середины 1980-х годов).
ПРИМЕЧАНИЕ для домов без нейтрального провода:
Если вы обнаружите, что для вашей установки требуется адаптер лампы, установка довольно проста. Просто:
1.) Накрутите адаптер лампы на основание лампы.
2.) Вкрутите лампочку в светильник.
ПРИМЕЧАНИЕ. Для каждого выключателя требуется только один адаптер для ламп, даже если в цепи несколько лампочек.
При установке в утопленном баллоне вам может потребоваться отрегулировать глубину утопленного баллона, чтобы лампа находилась заподлицо.
Что делать, если адаптер лампы не подходит к моей лампе или светильнику?
Хорошие новости! У вас все еще есть другие варианты:
- Замените свои лампы на лампы накаливания, галогенные или светодиодные лампы с регулируемой яркостью, которые соответствуют требованиям минимальной нагрузки 15 Вт. Просмотрите список совместимых ламп с помощью нашего инструмента поиска ламп.
- Установите наш адаптер для светильника на фактический светильник на потолке. Чтобы получить инструкции по установке и узнать, где можно приобрести адаптер крепления (приобретается отдельно), обратитесь в службу поддержки клиентов по телефону 1-844-302-29.43.
Должен ли мой дом иметь заземляющий провод?
Если вы устанавливаете проводной выключатель, то да, в вашем доме должен быть провод заземления.
Если в вашем доме нет провода заземления, вместо него можно установить беспроводной диммер.
Что нужно для установки?
При покупке одного из наших проводных переключателей Cync в комплект поставки входят:
- Диммерный переключатель
- Настенная пластина
- 4 проволочные гайки
- 2 длинных крепежных винта с крестообразным шлицем
- 4 коротких крепежных винта с крестообразным шлицем
- A Адаптер лампы (только без переключателей нейтрали)
- Этикетки для проводов
Для выполнения работы вам потребуются следующие инструменты:
- Крестообразная отвертка
- Отвертка с плоской головкой
- Бесконтактный тестер напряжения
- Инструмент для зачистки проводов
- Рулетка
- Плоскогубцы с тонкими губками (дополнительно, но удобно)
Какие меры предосторожности необходимо принять перед снятием старого переключателя?
Любому самодеятельному мастеру следует знать, что безопасность имеет первостепенное значение.
Следуйте нашим указаниям безопасно и внимательно, чтобы убедиться, что установка идет по плану. Теперь давайте займемся этим!
1.) Подойдите к своему выключателю и отключите цепь, которая питает ваш выключатель.
2.) Проверьте, есть ли питание на фонаре, включив и выключив его перед началом работы.
3.) Не отключайте эту цепь на время работы.
Примечание: Убедитесь, что вы чувствуете себя комфортно на работе, тщательно подготовившись. Вы всегда можете вызвать электрика для выполнения установки, но если вы хотите сделать это самостоятельно, мы расскажем вам все, что вам нужно знать!
СОВМЕСТИМОСТЬ
! ВАЖНОЕ ЗАМЕЧАНИЕ О ТРЕХПРОВОДНОЙ ЭЛЕКТРОПРОВОДКЕ:
Некоторые светильники имеют один настенный выключатель, а другие управляются двумя или более настенными выключателями (например, лестничные светильники, у которых выключатель находится как вверху, так и внизу лестницы).
Если ваши светильники имеют более одного переключателя (называемого 3-позиционным), мы создали обучающие видеоролики о том, как установить и включить эту функцию. Для трехстороннего управления требуется два проводных переключателя Cync или один проводной и один беспроводный переключатель.
- Cync 4-проводная (нейтральный провод) 3-сторонняя установка
- Cync 3-проводная (без нейтрали) 3-сторонняя установка
Пошаговые инструкции по установке
Приняв меры предосторожности, отключив питание, можно приступать к установке. Ниже вы найдете пошаговые инструкции как для 3-проводной (без нейтрали), так и для 4-проводной (нейтральной) установки. Мы предполагаем, что установка займет около 30 минут. Вы также можете следовать нашему видеогиду по установке:
- Установка Cync 4-Wire (нейтральный провод)
- Установка Cync 3-Wire (без нейтрального провода)
Теперь приступим к инструкции по установке проводного переключателя!
Шаг 1.
Отключите питание!
Прежде чем что-либо делать, убедитесь, что вы выключили питание, следуя приведенным выше инструкциям.
Шаг 2. Снимите старый выключатель
1.) Безопасно снимите лицевую панель с существующего выключателя освещения.
2.) Сняв крышку, используйте бесконтактный тестер напряжения и проведите им вокруг черных проводов в распределительной коробке, чтобы убедиться, что ни один из проводов не находится под напряжением.
- Это важно для того, чтобы вы могли проверить наличие потенциально горячих проводов, прежде чем прикасаться к ним.
- Если в одном блоке находится несколько коммутаторов, проверьте и их.
3.) Удалите крепежные винты над и под переключателем.
4.) Вытащите весь выключатель, чтобы было легче добраться до проводов в распределительной коробке, и сфотографируйте проводку для справки.
5.) Используйте этикетки для проводов, чтобы отметить провода, подключенные к коммутатору. Эти провода нужны для подключения к новому коммутатору.
ПРИМЕЧАНИЕ. Для 4-проводной установки (требуется нейтраль) необходимы нейтральный провод и провод заземления. Если у вас нет ни одного из проводов, Cync Smart Switch несовместим.
Для 3-проводной установки (нейтраль не требуется) требуется провод заземления. Если у вас нет этого провода, Cync Smart Switch несовместим.
6.) Ослабьте гайки проводов и отцепите провода, чтобы отсоединить их.
7.) На конце ваших проводов должно быть примерно от 3/8 до 5/8 дюйма медного провода. Если у вас меньше, зачистите провод с помощью инструмента для зачистки проводов.
Шаг 3. Подсоедините провода
В этом разделе мы опишем инструкции для 4-проводной (нейтраль) и 3-проводной (без нейтрали) установки.
Найдите свой тип установки ниже, чтобы получить пошаговые инструкции по подключению.
Для Neutral / 4-проводных интеллектуальных переключателей и диммеров , подсоедините провода с помощью гаек для проводов в следующем порядке: ) провод от стены.
2.) Подсоедините черный линейный провод от выключателя к линейному (черная метка) проводу от стены.
3.) Соедините красный провод нагрузки от выключателя с нагрузкой (красная метка) от стены.
4.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.
5.) Закройте 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.
Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.
Для без нейтрали / 3-проводных интеллектуальных переключателей и диммеров подключите провода в следующем порядке:
Примечание.
Оба черных провода на выключателе взаимозаменяемы и могут быть подключены либо к нагрузке, либо к линейному проводу от стены.
1.) Подсоедините первый провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.
2.) Подсоедините второй провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.
3.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.
4.) Закройте 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.
Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.
5.) Закройте нулевой провод от стены (если применимо). Нейтральный провод не требуется для работы этого переключателя.
Шаг 4. Вставьте провода в настенную коробку
1.) Аккуратно вставьте провода обратно в коробку, повернув переключатель так, как показано на рисунке ниже.
Шаг 5. Закрепите коммутатор
1.) С помощью отвертки Phillips и прилагаемых винтов закрепите коммутатор на стене до уровня и заподлицо.
2.) Привинтите кронштейн настенной панели, затем защелкните крышку лицевой панели на кронштейне.
Примечание: Если вы используете существующую настенную пластину, вам может потребоваться заменить имеющиеся винты настенной пластины на прилагаемые короткие винты.
Шаг 6. Снова включите питание
1.) После того, как переключатель закреплен и лицевая панель установлена, снова включите питание на блоке автоматического выключателя.
2.) Световое кольцо будет мигать синим, показывая, что устройство правильно подключено и находится в режиме настройки.
Нажмите любую кнопку на переключателе, чтобы включить режим настройки, если режим настройки истек.
Устранение неполадок:
Светодиодный индикатор или световое кольцо будут мигать синим, пока переключатель не будет добавлен в приложение Cync.
Светодиодный индикатор не загорится при неправильном подключении или если цепь переключателя не соответствует указанным требованиям к нагрузке.
Если свет не включается:
1.) Убедитесь, что переключатель воздушного зазора нажат.
2.) Убедитесь, что питание переключателя включено на прерывателе.
3.) Отключите питание на выключателе, вернитесь к выключателю и убедитесь, что провода надежно и правильно подключены в соответствии с руководством по установке.
Если свет мигает, периодически отключается питание или не выключается полностью:
1.
) Обязательно выберите правильный тип лампы в приложении Cync.
2.) Для установки может потребоваться адаптер лампы/светильника или лампа другого типа.
Посетите сайт cyncsupport.gelighting.com, чтобы узнать больше об устранении неполадок.
Поздравляем! Вы завершили установку Smart Switch. Далее,
1.) Загрузите приложение Cync
2.) Добавьте Smart Switch в приложение Cync
3.) Настройте голосового помощника Google Assistant или Amazon Alexa (дополнительно)
Чтобы включить вашего голосового помощника, подключите голосового помощника Google Assistant или Amazon Alexa к приложению Cync. Затем попробуйте такие команды, как:
- Alexa, выключите гостиную.
- Алекса, включи спальню.
- Алекса, включи кухню на 50%.
- Эй, Google, включи свет.
- Эй, Google, доброе утро.
- Привет, Google, я ухожу.
Мы очень рады, что вы наслаждаетесь экономией энергии и улучшенной атмосферой.
Если у вас есть дополнительные вопросы, проконсультируйтесь с лицензированным электриком или свяжитесь со службой поддержки для получения дополнительных советов по освещению и вдохновения!
Пошаговое руководство по установке интеллектуального выключателя освещения
Советы по установке интеллектуального выключателя светаЕсли вы хотите обновить домашнее освещение, чтобы им можно было управлять с помощью Alexa или Google Assistant, на самом деле вам не нужно заменять все лампочки на интеллектуальные лампочки. . Вместо этого вы можете просто установить интеллектуальный выключатель света для управления существующими светильниками. В то время как ваше первое желание может заключаться в том, чтобы это сделал электрик, установка интеллектуального выключателя света не слишком сложна, и вы вполне сможете сделать это самостоятельно, если выполните следующие простые шаги:
- Проверьте, какой тип настенного выключателя у вас есть, и проверьте проводку
- Выберите нужный смарт-переключатель
- Удалите старый переключатель
- Подсоедините провода нового интеллектуального переключателя к проводам в стене
- Тщательно проверьте их
- Подключите их к домашней сети Wi-Fi.
Звучит сложно? Не волнуйтесь — мы обеспечим вас этим пошаговым руководством.
Как правильно установить интеллектуальный выключатель света Шаг 1. Изучите настройку интеллектуального выключателяЧтобы преобразовать существующий выключатель света в интеллектуальный выключатель, сначала необходимо определить, какой у вас набор, потому что тип интеллектуального выключателя, который вы покупаете, требует быть совместимым. Если у вас есть один переключатель, вам нужно купить «одноклавишную» установку. Для двух выключателей нужен двухклавишный, а для трех выключателей нужен трехклавишный.
Шаг 2: Узнайте, какой тип проводки у вас есть Чтобы проверить проводку, вам сначала нужно отключить питание через блок предохранителей, так как вы определенно не хотите рисковать получить удар электрическим током пока ковырялся там. Затем убедитесь, что у вас есть бесконтактный тестер напряжения. Примечание.
Если вы заменяете более одного существующего прибора, не думайте, что все они подключены одинаково. Очень часто в каждой комнате устанавливаются разные выключатели в зависимости от того, кто их установил и когда. Поэтому эти действия нужно будет повторить в каждой комнате.
Это довольно просто — все, что вам нужно сделать, это отвинтить настенную пластину и приподнять ее со стены. Если он застрял, это, вероятно, просто потому, что краска высохла и прилипла к стене. Подойдет плоская отвертка или даже нож для масла.
Шаг 4. Проверьте входной, выходной и нейтральный провода Убедитесь, что существующий коммутатор имеет четыре основных типа проводки, необходимых для установки коммутатора. Должен быть «входной» провод, «выходной» провод, «земляной» провод и «нейтральный» провод, который обычно белого цвета. Если вам не хватает нейтрального провода (что возможно, если вы живете в старом доме), вам нужно купить особый тип интеллектуального выключателя света, для которого не требуется нейтральный провод.
Если вас это смущает, не волнуйтесь. Ваше новое устройство должно поставляться с подробной схемой подключения интеллектуального переключателя, к которой вы можете обратиться.
Затем просто снимите старый выключатель, как только вы отсоедините провода, и начните установку интеллектуального выключателя света. Это довольно просто, просто подключите провод «вход» к проводу «вход», провод «выход» к проводу «выход» и так далее. Используйте инструмент для зачистки проводов, чтобы подготовить провода к новому выключателю, и используйте соединители проводов, чтобы убедиться, что у вас нет оголенных или ослабленных проводов.
Шаг 6. Включите питание и проверьте проводНа этом этапе вы можете снова включить питание на блоке выключателя, чтобы протестировать новый выключатель. Если он включится, все готово, но если нет…
Шаг 7. Отключите питание в распределительной коробке Если новый интеллектуальный выключатель не включается, вернитесь к выключателя и выключите питание, прежде чем вы начнете возиться с проводами.
Вы хотите убедиться, что все они надежно закреплены, так как если интеллектуальный выключатель света не работает, скорее всего, один из проводов отсоединен. Один совет — настенная коробка может быть тесной, но не запихивайте внутрь все провода. Убедитесь, что они аккуратно размещены, так как они могут легко потеряться, если они не организованы должным образом.
После того, как все провода на месте и установка интеллектуального выключателя света прошла без заминок, вы можете защелкнуть пластину выключателя света на стене или прикрутить ее, в зависимости от модели. Вы почти закончили!
Шаг 9. Подключите Smart Switch к Интернету Самое сложное позади! Теперь все, что вам нужно сделать, чтобы получить максимальную отдачу от вашей новой настройки интеллектуального освещения, — это завершить установку выключателя света Wi-Fi. Это должно быть довольно легко. Купленный вами смарт-переключатель должен иметь приложение, которое вы можете загрузить на любое устройство, которое вы решите использовать.
