alexxlab Как подключать светодиодные ленты: быстро, просто, правильно
Светодиодные ленты каждому позволят почувствовать себя дизайнером: провести основное или дополнительное освещение, зонировать пространство или раскрасить его, не меняя цвет стен. Подключить светодиодную ленту самостоятельно, без привлечения специалистов, тоже несложно. Рассказываем как.
Как крепить светодиодную ленту
Самый простой способ — приклеить. Чтобы светодиодная лента хорошо держалась и не отклеивалась, непосредственно перед монтажом поверхность должна быть подготовлена: очищена, обезжирена и высушена.
Удобнее всего самоклеящиеся ленты: с одной стороны на них светодиоды, с другой — клейкий слой для фиксации ленты на поверхности. Если такого слоя нет, можно взять двусторонний скотч или использовать суперклей.
Кроме того, ленты можно крепить на специальные держатели, клипсы и даже на плоские скобы для кабелей — если крепления будут не на виду.
Ленты мощностью более 9 Вт на 1 м рекомендуется устанавливать в алюминиевые профили: чем мощнее лента, тем больше она нагревается, а профиль отводит тепло и рассеивает свет.
Профили тоже бывают самоклеящимися, но часто для большей прочности их приклеивают на жидкие гвозди.
Как разрезать и соединить светодиодную ленту
Размер светодиодной ленты можно отрегулировать — отрезать лишнее или удлинить. Разрезать светодиодную ленту можно по специально обозначенным линиям, а если их нет, то между контактами — так, чтобы они оставались на каждом отрезанном куске.
Для удобного соединения двух отрезков светодиодной ленты с возможностью изгиба иногда используются специальные коннекторы. Важно, чтобы они соответствовали ленте по ширине, иначе лента не поместится в коннектор или, наоборот, будет вываливаться. Чтобы скрыть и обезопасить от повреждений отрезанный край ленты, нужны заглушки.
Как подключить светодиодную ленту к сети
Светодиодные ленты относятся к низковольтным устройствам и работают от напряжения 5, 12, 24 и реже — 36 и 48 В. При подключении напрямую к сети 220 В такое оборудование перегорает.
Для большинства лент, за исключением пятивольтных, подключающихся через USB, нужно докупить блок питания: он выполняет роль трансформатора тока и защищает ленту от скачков напряжения.
При выборе блока питания нужно учесть следующее:
- Его выходное напряжение должно совпадать с напряжением ленты: 12, 24, 36 или 48 В, оно всегда указывается в характеристиках.
- Мощность блока питания должна быть выше, чем потребляемая мощность отрезка ленты и подключенных к ней устройств (например, контроллера).
Обратите внимание: мощность в характеристиках светодиодных лент указывают как общую, так и в расчете на 1 м. Например, у этой ленты мощность — 72 Вт, а значит, к ней понадобится блок питания на 100 Вт, если планируете использовать ее целиком.
Если в характеристиках указывается мощность в расчете на 1 м, как в этой модели, или вы планируете разрезать ленту, рассчитать мощность блока питания можно с помощью несложной формулы.
Длину подключаемой к блоку ленты умножаем на потребляемую мощность ленты на метр и к полученному числу прибавляем запас в 10–25 %. Получившийся результат округляем в большую сторону и подбираем блок питания такой же или большей мощности.
Никита Худяков
руководитель команды «ЭлектроТок»Можно подключить несколько светодиодных лент к одному блоку питания, но его мощность не должна быть ниже мощности самих лент, а каждый отрезок не должен быть длиннее 5 м. Если у блока питания в комплекте нет вилки, нужно докупить для него сетевой кабель с вилкой, но не подключать к торчащему из стены кабелю. Для соединения блока и ленты следует брать провод с сечением не менее 0,75 мм², а для пятиметровой светодиодной ленты — от 1,5 мм².
В RGB-лентах для управления режимами работы часто подключается контроллер. В этом случае его мощность также прибавляют к мощности блока питания.
Корпус блока питания может быть выполнен из пластика или алюминия. Последний вариант лучше рассеивает тепло. Для использования на улице блоки питания и контроллеры, как и сами светодиодные ленты, должны быть пыле- и влагозащищенными, например IP67.
Как выбрать и использовать светодиодные ленты в доме
Узнайте большеСамостоятельно подключать светодиодную ленту стоит, если нужна небольшая локальная подсветка.
Как сделать светодиодную подсветку
над рабочей зоной в кухне
Тут можно обойтись самым простым вариантом: закрепить светодиодную ленту на кухонных шкафчиках и полках снизу, над столешницей. Для этого достаточно влагозащищенной ленты с напряжением 12 В. Если вы не планируете установку профиля, берите светодиодную ленту в силиконовой оболочке, она защитит светодиоды от брызг и кухонного жира.
Для кухни имеет смысл сразу покупать ленту с комплектом для подключения: в него уже входят блок питания и переходник с вилкой для подключения блока к сети. Даже самоклеящуюся ленту желательно укрепить на нижних поверхностях шкафчиков скобами: повышенная влажность в зонах мойки и приготовления пищи повышает вероятность отклеивания. Обратите внимание: блок питания нельзя размещать рядом с раковиной.
Как подключить подсветку в шкафчиках?
Здесь достаточно обычной самоклеящейся ленты для сухих помещений с низким классом защиты от влаги: например IP20. Блок питания, как правило, размещают наверху одного из шкафов, поэтому лучше сразу предусмотреть розетку для подсветки поблизости.
Как сделать подсветку лестницы со светодиодной лентой
Лучше всего убрать светодиодную ленту в профиль с рассеивателем света: так лента будет скрыта и защищена от пыли, а риск зацепиться за нее при ходьбе или переноске вещей будет минимизирован.
Также надо позаботиться о том, чтобы блок питания был размещен там, где его не будут задевать, — под лестницей или ступенью. Степень защиты блока питания от влаги и пыли должна быть не ниже IP44.
#дизайн #мелкий ремонт #светодиодные ленты #электрика
22.02.2022
Подключение светодиодной ленты к сети питания 220 В
Для подключения светодиодной ленты к сети питания 220 В используются следующие компоненты:
— Непосредственно сама светодиодная лента.
Одноцветная (в том числе белая) лента, или RGB-лента (со свечением любого цвета).
— Блок питания. Преобразовывает сетевое напряжение — переменное 220 В, в напряжение питания светодиодной ленты — постоянное 12 В(реже 24 В).
— Диммер. Если необходимо, то используется для регулировки яркости ленты с одноцветным (белым) цветом свечения.
— Контроллер RGB – ленты. Осуществляет управление свечением (яркостью, цветом) RGB- ленты.
— Усилитель (повторитель). Применяется для усиления сигнала контроллера, в случае если мощность подключённой RGB – ленты превышает выходную мощность контроллера. Или для подключения одноцветной светодиодной ленты, если мощность ленты больше, чем выходная мощность диммера.
На концах (торцах) светодиодной ленты имеются контакты для подключения (припаивания) проводов питания ленты. Контакты промаркированы, для одноцветной (белой) ленты «+» и «-», для RGB–ленты : «+», «R», «G», «B».
(контакты светодиодной ленты для подключения/пайки)

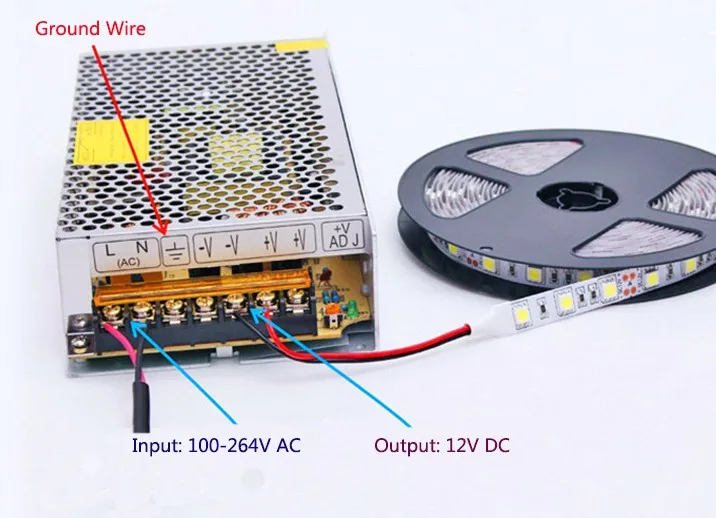

Блок питания имеет контакты (выводы) для подключения входного переменного напряжения (в зависимости от исполнения может быть с контактом для заземления) и контакты (выводы) выходного напряжения с указанием полярности «+/-».
(вход и выход блока питания)
Для одноцветной (белой, зеленой, синей, красной) светодиодной лены подсоединение выполняется по схеме:
Схема №1
(готовая схема подключения светодиодной ленты)
В случае использования диммера (регулятора яркости), диммер включается «между» блоком питания и лентой. Диммер имеет группу входных контактов для подключения напряжения питания, и группу выходных контактов для подключения ленты.
Схема подключения с диммером:
Схема №2
Светодиодная лента RGB – фактически представляет собой размещённые рядом светодиоды трёх цветов (красный, зелёный, синий), то есть эту ленту можно представить как три одноцветные ленты, с общим контактом для подачи питания «+», но разными контактами «-» для возможности регулирования по яркости. К контроллеру RGB – ленты подаётся напряжение от блока питания.
Выходные клеммы контроллера имеют 4 контакта для подключения ленты, контакты промаркированные: «+», «R», «G», «B». Сам контроллер имеет кнопки (регуляторы) для настройки параметров свечения светодиодной ленты.
Схема подключения RGB ленты:
Схема №3
(схема подключения светодиодной ленты RGB с контроллером)
Подбор компонентов схемы
Мощность компонентов схемы, для подключения светодиодной ленты — блока питания, диммера, контроллера, определяется простым расчётом по формуле:
P = L x W x K
где
P – необходимая мощность блока питания/диммера/усилителя,
L – длина подключаемой светодиодной ленты в метрах,
W – мощность потребляемая одним метром ленты,
K – коэффициент запаса мощности, принимается 1,20 … 1,25.
Из модельного ряда выбирается устройство, мощность которого не ниже расчётного значения Р.
Не рекомендуется выбирать устройство, мощность которого, значительно превышает необходимую, так как это приводит к уменьшению эффективности использования прибора.
Пример подбора блока питания.
Возьмём самую распространённую светодиодную ленту типа SMD 3528 с количеством диодов 60 шт. на метр. Например, нам необходимо подключить 15 метров такой ленты.
В технических характеристиках ленты указана мощность потребления — 4,8 Вт на метр. Значит необходимая мощность блока питания составит: Р= 4,8Вт/м х 15м х 1,25 = 90 Вт. Ближайшим в сторону увеличения будет блок питания мощностью 120 Вт, его и применяем для указанного отрезка ленты.
Необходимо принимать во внимание, что:
1. Токоведущие дорожки на светодиодное ленте всё-таки обладают сопротивлением, и на длине ленты более 5 м возможен эффект затухания (уменьшение яркости свечения светодиодов, в связи с падением напряжения) на участках «отдалённых» от контактов подключения блока питания и ленты.
2. Светодиодные чипы, расположенные на ленте, имеют параллельное электрическое соединение, поэтому ток в токоведущих дорожках возле контактов подключения блока питания выше, чем ток в точке «отдалённой» от подключения.
Поэтому, рекомендуем подключать ленты отрезками по 5 м параллельно к блоку питания и не рекомендуем подключать ленты так, чтобы питание одной подводилось от контактов другой.
Рекомендуем
Схема №4
Схема №5
Не рекомендуем
Схема №6
Если выходной мощности Контроллера RGB – ленты, или диммера «не хватает», то подключение проводиться с использованием усилителя. Мощность усилителя определяется аналогично по выше указанной формуле (P = L x W x K).
Примеры схем при использовании усилителей:
Схема №7
Схема №8
Практические советы:
— для выполнения поворотов ленты в наклеиваемой плоскости, существуют специальные коннекторы. Наша практика монтажа (может нам попадались коннекторы плохого качества), убедила нас отказаться от них, и выполнять соединение пайкой.
— длительный срок эксплуатации диода обеспечивается нормальным температурным режимом работы диода, поэтому рекомендуется предпринять меры по отводу тепла от светодиодной ленты.
Например, укрепить ленту на бетоне, алюминиевом профиле или металлической полосе и в местах, где возможна естественная вентиляция;
— для нормальной работы компонентов схемы (блоков питания, контроллеров, усилителей), необходимо обеспечить естественную вентиляцию этих устройств. Располагайте устройства так, чтобы зазор между верхней и боковыми поверхностями был не менее 50 мм.
— если нужна лента длиной менее 5-ти метров, то необходимую длину можно отрезать в специально обозначенных местах на ленте. Разрезайте и соединяйте ленту только в этих местах;
— укрепляя ленту непосредственно на токопроводящей (металлической) поверхности, следите за тем, чтобы не замкнуть токопроводящие дорожки ленты;
— проследите за тем, чтобы основа ленты была цела после монтажа и не подвергалась механическому воздействию в последующем при работе;
— старайтесь сократить длину проводников (проводов), по которым протекает ток низкого напряжения.
Для прокладки проводов питания ленты с напряжением 12 В, на расстояния 5-10 метров, применяйте провод сечением 1,0 — 1,5 мм2. При прокладке 12-ти вольтовых линий на большие расстояния используйте провод большего диаметра;
— старайтесь монтировать светодиодную ленту так, чтобы радиус поворота был не менее 15 мм.
— не наклеивайте ленту на мягкие и пористые поверхности (пенопласт). В некоторых случаях решить проблему возможно загрунтовав поверхность. Перед наклейкой поверхность должна быть очищена от пыли и обезжирена.
Если у Вас возникли дополнительные вопросы о подключении светодиодной ленты, звоните — мы Вам ответим.
Заказать монтаж светодиодной ленты Вы можете по телефону +38 (044) 233 11 85.
Пользуйтесь разумным освещением и экономьте средства!
Как разрезать и соединить водонепроницаемые светодиодные ленты?
Во время установки водонепроницаемых светодиодных светильников длина светодиодной ленты не всегда соответствует нашим намерениям по установке, знание того, как разрезать и соединить водонепроницаемые светодиодные ленты, может помочь нам лучше применить внутреннюю или наружную систему светодиодного освещения.
Как обращаться с водонепроницаемыми светодиодными лентами — это то, что мы должны знать, когда используем их на открытом воздухе или во влажных помещениях.
Во-первых, светодиодные ленты, которые мы продаем, имеют три степени водонепроницаемости. Поверхность водонепроницаемой светодиодной ленты IP65 покрыта полиуретановым клеем или силиконовым клеем для водонепроницаемости светодиодных ламп и других электронных компонентов, водонепроницаемая светодиодная лента IP67 обернута полым силиконовым рукавом, а водонепроницаемая светодиодная лента IP68 обернута. в силиконовой втулке, заполненной силиконовым клеем.
Изображение, чтобы узнать, что такое водонепроницаемые светодиодные ленты Как разрезать водонепроницаемые светодиодные ленты? Найдите линию отреза водостойкой светодиодной ленты и отрежьте, этот принцип применим ко всем водостойким светодиодным лентам, затем покройте торцевую заглушку силиконовым клеем, чтобы получить герметичную среду. Если вы хотите перейти к другим операциям после резки водонепроницаемой светодиодной ленты, см.
ниже.
Беспаечные разъемы для светодиодов обеспечивают быстрое, надежное и безопасное соединение, просты в использовании и подходят для пользователей, не умеющих паять.
2.1 Как подключить водонепроницаемые светодиодные ленты IP65?Для водонепроницаемых светодиодных лент, используемых в сухих помещениях, вы можете напрямую использовать беспаечные соединители для соединения двух лент вместе.
1. Откройте колпачок разъема и вставьте две водонепроницаемые светодиодные ленты с двух сторон разъема соответственно, при этом нет необходимости удалять защитный силикон. Клей на части полосы, вставленной в разъем, необходимо оторвать, и обратите внимание на выравнивание положительного и отрицательного полюсов, не подключайте их в обратном порядке.
2. С помощью плоскогубцев закройте колпачок и убедитесь, что водонепроницаемые светодиодные ленты зафиксированы основанием разъема, чтобы установить электрическое соединение.
Соедините две водонепроницаемые светодиодные ленты с помощью разъема. Соедините водонепроницаемую светодиодную ленту и провода.Для соединения с неровными поверхностями можно использовать два непаянных разъема и кусок оголенного провода.
- Вставьте водонепроницаемую светодиодную ленту и провода в разъем, нет необходимости зачищать изоляцию проводов.
- Убедитесь, что положительный и отрицательный полюсы водонепроницаемой светодиодной ленты и проводов совпадают.
- Закройте прозрачную крышку плоскогубцами или другими инструментами, пока она полностью не сядет на обе стороны основания.
- Сделайте то же самое на другом водонепроницаемом светодиодном разъеме.
После обрезки водонепроницаемой ленты светодиодных фонарей до нужной длины вставьте ленту в разъем, закройте колпачок и введите силиконовый клей через отверстие для инъекции, убедитесь, что клей полностью впрыснут в пространство разъема, чтобы Защитите светодиодную ленту от воды и влаги.
Когда водонепроницаемая светодиодная лента простирается до определенного положения и ее необходимо установить в нескольких направлениях одновременно, как решить эту проблему? Можно ли соединить несколько водонепроницаемых светодиодных лент вместе? Шунтирующий разъем для светодиодной ленты может выполнять эту функцию. И вы можете использовать водонепроницаемый удлинитель, чтобы увеличить расстояние между двумя водонепроницаемыми светодиодными лентами. Чтобы узнать больше о водонепроницаемых аксессуарах со степенью защиты IP68, нажмите здесь.
Как припаять водонепроницаемые светодиодные ленты? Приварка проводов к водонепроницаемым светодиодным лентам или пайка двух водонепроницаемых светодиодных лент требует некоторых теоретических и практических знаний.
- С помощью ножа снимите силиконовый водоотталкивающий слой рядом с местами пайки линии разреза и добавьте олово в места пайки и провода соответственно.
- Нагрейте паяльник, чтобы соединить олово паяных соединений и проводов, подождите, пока олово остынет, и осторожно потяните провод, чтобы проверить, прочно ли соединение.
- Затем склейте соединительные стыки и наденьте термоусадочную трубку, чтобы убедиться, что ее можно поместить во влажную или брызгаемую среду.
После разрезания водонепроницаемой светодиодной ленты со степенью защиты IP67, поскольку светодиодная лента обернута только в силиконовый рукав, ее можно вытащить, как при сварке светодиодных лент со степенью защиты IP20, которые не являются водонепроницаемыми. Будь то сварка двух водонепроницаемых светодиодных лент или сварка водонепроницаемых светодиодных лент и проводов, необходимо надеть термоусадочные трубки на соединительные детали и герметизировать их клеем.
Метод сварки водонепроницаемой светодиодной ленты IP68 такой же, как и у ленты IP65. Сначала необходимо снять водонепроницаемый слой с соединительных частей. Конкретные шаги см. в приведенном выше содержании о том, как паять светодиодные ленты IP65.
Видео о том, как сварить светодиодные лентыКак подключить светодиодные ленты
Опубликовано Birddog Lighting 3 августа 2020 г.
Если вы когда-нибудь заходили в темный кинотеатр посреди фильма, вы знаете силу светодиодных лент.
По данным Forbes, использование светодиодного освещения в вашем доме может сэкономить деньги по сравнению с лампами накаливания более десяти лет.
Светодиодные ленты являются отличным источником света для затемненных помещений. Они очень удобны для детских комнат, потому что не обжигают и могут излучать консистенцию ночного света, помогая детям спать. Они даже могут менять цвета, что очень понравится детям!
Светодиодные ленты — идеальный источник мягкого света для дома, офиса или улицы. Они не требуют много технических ноу-хау для установки и выглядят великолепно. Мы покажем вам, как подключить светодиодные ленты к источнику питания.
Перед установкой светодиодных лент
Перед установкой светодиодной ленты сначала измерьте пространство, в котором вы будете использовать светодиодные ленты. Вы захотите получить приблизительную оценку длины светодиодных лент, которые вам понадобятся для проекта. Вы можете купить светодиодные ленты онлайн.
Если вы размещаете светодиодные ленты в разных частях дома, обязательно измерьте каждую область, чтобы вы могли подсчитать, сколько вам понадобится для всего проекта, а затем вы можете отрезать длину, необходимую для каждого места.
После того, как вы это сделаете, вам нужно проверить область на наличие источников питания. Причина этого в том, что одним из вариантов светодиодных фонарей является использование простой вилки с диммером, переключателем или даже устройством Bluetooth для управления освещением. Это также самый простой вариант установки светодиодных лент.
Поиск подходящего источника питания
Самый простой способ установить ленточные светильники — это использовать источник питания, например розетку с выключателем. Другой вариант — подключить его к панели в вашем доме. Ни то, ни другое не лучше, просто личное предпочтение.
ШАГ 1. Проверьте свою светодиодную ленту, чтобы узнать, какое напряжение для нее требуется
Как правило, светодиодные ленты выпускаются с двумя вариантами напряжения: 12 В и 24 В. У вас должен быть источник питания, соответствующий напряжению, необходимому для освещения. Наличие величины, отличной от напряжения вашей светодиодной ленты, может повредить свет или быть небезопасным.
12-вольтовые удлинители являются отличным выбором для большинства мест и потребляют меньше энергии. Ленты на 24 В имеют вдвое большую длину, чем ленты на 12 В, поэтому они подходят для проектов, требующих большей длины, например для наружного освещения. Яркость света не зависит от напряжения, а зависит от качества диода.
ШАГ 2: Определите максимальную мощность вашей светодиодной ленты
Каждая светодиодная лента потребляет определенную мощность на ленте. Проверьте свой пакет, чтобы узнать, сколько ватт используется на фут. Затем умножьте мощность на длину полосы, которую вы будете использовать.
Например, если у меня есть светодиодная лента длиной 25 футов и требует 5 Вт на фут, вы можете найти общую мощность, умножив 25 x 5 = 125 Вт.
ШАГ 3: Рассчитайте минимальную номинальную мощность
После того, как вы узнали общую мощность вашей светодиодной ленты, вам нужно найти минимальную номинальную мощность. Это даст нам наименьшую мощность, необходимую источнику питания для освещения нашей светодиодной ленты.
Для этого мы умножаем наши общие ватты (125 ватт) на число 1,2.
125 х 1,2 = 150 Вт.
Блок питания должен иметь мощность не менее 150 Вт, чтобы светодиодная лента работала. Иногда вашему светодиодному светильнику может потребоваться больше энергии, поэтому, чтобы убедиться, что у нас достаточно мощности в этом случае, мы добавляем 20%.
150 ватт x 20% = 180 ватт
ШАГ 4. Разделите потребляемую мощность на напряжение, чтобы найти минимальный требуемый ток. Если силы тока недостаточно для длинной полосы светодиодных ламп, они могут тускнеть или выключаться, что является важной частью процесса. К счастью, это легко.
Вернемся. Вы помните, у нас было 125 ватт мощности. Чтобы найти минимальный требуемый ток, мы просто разделим напряжение наших полос (12 или 24) на мощность 125. Допустим, мы используем 12-вольтовую проводку.
125 ÷ 12 = 10,41
Это даст нам информацию, необходимую для питания светодиодной ленты. Адаптеры похожи на те, которые вы использовали бы для питания ноутбука.
Закончив с математикой, теперь приступим к установке.
Установка светодиодной ленты с источником питания
Для установки светодиодной ленты к источнику питания вам потребуются следующие элементы:
- Светодиодная лента
- Управляющее устройство, такое как переключатель, диммер или беспроводной контроллер Bluetooth
- Блок питания
Подключив эти три источника, вы получите полнофункциональную светодиодную ленту. Вы захотите протестировать его несколько раз, чтобы убедиться, что все в порядке. Просто выполните следующие действия.
ШАГ 1. Подсоедините светодиодную ленту к выключателю
Большинство светодиодных лент поставляются с вилкой, но вам может понадобиться использовать только часть ленты. В этом случае вам нужно будет отрезать и добавить проводку. Это звучит сложно, но это не так.
Обрезка светодиодной ленты
Чтобы разрезать светодиодную ленту, просто найдите символ обрезки, отмеченный линией ножниц.
Их можно найти в разных точках светодиодной ленты. Просто измерьте, затем отрежьте по линии, и эта часть готова.
Подключение светодиодной ленты
Затем, чтобы подключить светодиодную ленту к выключателю, вы можете использовать разъем для ленты или припаять провод к светодиодной ленте. Пайка обеспечивает более надежное соединение, но требует большего мастерства.
Использование ленточного соединителя значительно упрощает этот процесс. Эти простые в использовании аксессуары упрощают установку светодиодных лент. Просто вставьте светодиодную ленту в короткий конец разъема и согните.
Затем подключите переключатель к другому концу разъема, используя либо ленточный разъем, либо, если разрезание не требуется, прикрепленный разъем.
ШАГ 2. Подключите коммутатор к источнику питания
После того как вы подключили светодиодную ленту к переключателю, диммеру или беспроводному переключателю Bluetooth, пришло время подключить его к источнику питания.
