Как подключить датчик движения к светодиодному прожектору

Частный дом, подъезд, тоннель или арка в вечернее время, становится местом, где освещение будет очень кстати. Но постоянно работающий фонарь или светильник, сжигает большое количество электроэнергии, а также его приходится чаще менять. Потому в качестве освещения стали использовать датчик движения и подключенный к нему прожектор. В результате получается не только удобно, но и экономично. Данная технология получила большое распространение и многие интересуются, как правильно подключить датчик движения к светодиодному прожектору?

Как работает система

Принцип работы устройства заключается во включении света, когда в пределах действия прибора появляется человек. Освещение работает определенный период времени и выключается. При правильном монтаже системы, расход электричества на прожектор ощутимо снижается, вплоть до 70 %.

Прибор встраивается в прожектор, для обеспечения работы системы:

На сегодняшний день для автоматического освещения используется несколько типов датчиков. Для каждого вида есть своя схема подключения системы.

Виды:

Инфракрасный. Включение освещения происходит после того, как в зоне охвата будет зафиксировано изменение теплового излучения. Объект движется, что приводит в действие все линзы и заставляет их фокусироваться на нем и включать светодиодный прожектор. Чем больше линз установлено в приборе, тем более чувствительным становится устройство. Положительный аспект использования указанного типа — это настройка дальности улавливания. Но кроме плюсов, следует указать и минусы инфракрасной системы: работает только при определенной температуре, не исключены ложные срабатывания.

Ультразвуковой. Реагирует на звуковые волны, которые недоступны человеческому слуху. Включение прожектора происходит при изменении частоты отражения волн. Прибор работает согласно эффекту Доплера. Оборудование имеет небольшой радиус действия. В зависимости от настроек, прибор будет реагировать на быстрое движение или на медленное перемещение объекта небольших размеров. При неправильной настройке, может не среагировать на мошенника. Плюсы ультразвукового устройства: доступная стоимость, стабильная работа в любую погоду, ультразвук улавливает движение даже за физической преградой.
Микроволновой датчик движения. Принцип работы заключается в излучении электромагнитных волн и улавливания их отражений. Если отражение меняется, то прибор срабатывает и свет включается. Оборудование указанного типа достаточно дорогое, не исключено ложное срабатывание. Прибор может обнаружить двигающийся объект за стеной, стеклом или дверью. Оборудование продолжает работать и выполнять свои функции при любой погоде.

Комбинированные модели. Такое оборудование используется совместно с охранной сигнализацией. В приборе совмещено сразу несколько типов датчиков. Как правило, это комбинация инфракрасных и микроволновых устройств, которая позволяет точно определить приближение объекта и обозначить его путем включение прожектора.

У каждого прибора есть свой радиус и угол сектора срабатывания:

Рекомендуем к прочтению: схема подключения датчика движения с использованием двух или трех проводов, а также ручных выключателей.

Как подключить прожектор к датчику движения

Существует два типа с подсоединением оборудования к датчику:

Когда датчик и фонарь находятся в непосредственной близости друг от друга. В продаже имеются приборы, в которых датчик и прожектор соединены в одно изделие.
Источник света и датчик расположен на определенном расстоянии.

Подключение датчика движения к светодиодному прожектору следует выполнять согласно инструкции, которая предоставляется каждым производителем вместе с изделием.

Если датчик уже встроен в корпус прожектора, то отдельно ничего подключать не нужно, достаточно просто установить прибор в заранее подготовленное место.

Более подробно следует остановиться на том, как происходит подключение датчика движения к прожектору. Сразу нужно сказать, что это не сложно, если есть минимальные знания в электротехнике. Правильное подключение возможно только при понимании того, как работает прибор: датчик выступает в роли выключателя, когда при определенных условиях происходит замыкание цепи, а при исчезновении условий, цепь размыкается.

Исходя из сказанного, датчик размещается между источником электричества и прожектором.

Инструкция подключения оборудования:

Корпус датчика разбирается. Внутри находятся три провода, закрепленные в клеммнике. Провода разного цвета: красный, синий и коричневый. Красный — это одна фаза, синий — это ноль, коричневый — это вторая фаза или нагрузка.
Красный провод будет использоваться для питания системы, а коричневый будет подключен к прожектору:
Теперь необходимо разобрать корпус фонаря. Здесь находятся только два провода, обозначающие фазу и ноль. Следует обратить внимание, что в прожекторе только одна фаза.
Нужно найти место, чтобы обеспечить осветительный прибор постоянным доступом к электрической сети. Для этого и нужны два провода, обнаруженные в корпусе фонаря. Остается только зачистить кончики проводов.

Далее нужна нагрузка. Красный провод прожектора надо подсоединить в гнезде клеммника напротив красного провода от датчика.
Теперь нужен ноль. В датчике, в нулевом гнезде, находится синий провод. В нем происходит соединение трех компонентов: прожектора, датчика и электросети. Для этого нулевой провод источника питания необходимо прикрутить с противоположной стороны клеммника, от синего провода датчика. Предварительно оба конца зачищаются, вставляются в гнезда и зажимаются.
Остается еще один провод — это фаза. Ее подключают путем закрепления с противоположной от коричневого провода стороны.

Рекомендуем к прочтению: как выполнить подключение датчика движения к Ардуино для управления светом или другой нагрузкой.

В подключении прожектора с датчиком движения главное правильно соединить провода по схеме:

Когда датчик и прожектор находятся раздельно, то оптимально будет использовать в качестве источника электроэнергии распределительную коробку:

Настройки прожектора и датчика движения

После подключения датчика движения к прожектору, остается только настроить оборудование и протестировать его. На датчике имеются 3 тумблера, которые используются для настройки: SENS, LUX и TIME. Именно они отвечают за точность рабочих параметров.

Также рекомендуем более подробно узнать как настроить датчик движения для освещения не только с помощью прожектора, но и используя другие источники освещения.

Каждый тумблер отвечает за определенный параметр оборудования:

SENS — чувствительность.
С его помощью в приборе устанавливается интенсивность движений объекта, на которые прибор должен среагировать. При правильной настройке свет не будет включаться, если на улице сильный ветер или птицы низко летают. Для понимания, какой должна быть чувствительность прибора, изначально делают максимум и смотрят, когда включится прожектор. Далее постепенно уменьшают показатель, пока не достигнут нужного эффекта, когда прибор будет реагировать только на движения человека.

LUX тумблер позволяет регулировать уровень освещенности территории.
В этом случае стоит начинать с минимума, когда фонарь будет включаться в полной темноте. Далее уровень увеличивается и останавливается на оптимальном для пользователя положении.
TIME счетчик, отмеряющий время, в течение которого прожектор продолжает освещать пространство, после того, как человек уйдет из зоны действия.

Светодиодный прожектор с датчиком движения — это экономия электроэнергии, обеспечение безопасности частного дома и комфорт.

Видео по теме

Схема подключения датчика движения — как самостоятельно выполнить подключение датчика движения для освещения

Содержание

Выбор датчика движения
Выбор места установки
Подключение устройства и его регулировка
Преимущества датчиков движения для квартир или загородного участка
Как работает YouDo?

В наше время доступно множество электроприборов, позволяющих значительно расширить функциональность квартиры или загородного дома. Одним из таких изобретений является датчик движения, который устанавливает автоматический контроль над освещением уличного пространства или комнаты. Изначально он применялся для охраны объектов, а теперь способен улучшить комфорт в быту. Регулировка освещения с помощью таких изделий позволяет экономить до 50-80% электроэнергии.

Если человек или животное попадает в пределы видимости управляющего устройства, срабатывает включение света или звукового оповещения. Внешне изделие представляет собой небольшую коробку с линзой Френеля, через которую осуществляется излучение инфракрасных волн, улавливающих перемещение. Эта матовая пленка изготовлена из хрупкого материала, поэтому нужно проявить аккуратность и бдительность во время монтажа данного устройства.

Работает устройство по простому принципу: регистрация перемещений, замыкание цепи и создание освещения.

Другие исполнители на Юду

Семен

Рейтинг: 5
Антон

Рейтинг: 5
Магомед

Рейтинг: 5
Владислав

Рейтинг: 5
Евгений

Рейтинг: 5

Найти мастера

Выбор датчика движения

Электроприборы подразделяют на несколько видов, различающихся не только по цене, но и по способу определения движущихся целей.

Стоит отметить, что активные устройства не только дороже, чем пассивные, но и могут негативно влиять на домашних животных и реагировать на передвижение людей в других комнатах, поэтому для установки в квартирах и загородных домах лучше подходят инфракрасные приборы.

При выборе управляющего устройства внимание следует уделить зоне “видимости” датчика, знание этой характеристики позволит правильно установить устройство в помещении (360 град. – для потолков,

Так как прибор имеет ограниченную дальность, то в больших помещениях потребуется установка нескольких датчиков. Устройства могут иметь подвижность в горизонтальном или вертикальном направлениях, что позволит более эффективно проводить регулировку и настройку изделия.

Выбор места установки

Для того чтобы электрический прибор выполнял включение освещения только в случае необходимости, следует:

Обеспечить правильную зону обнаружения.
Защитить его от влияния внешних условий, вызывающих нежелательные срабатывания.
Оградить от других устройств, обладающих электромагнитным полем.

Существуют датчики, которые питаются за счет батарейки, но больше распространены устройства, требующие подключение к сети 220 В. Схема подключения датчика движения указывается на корпусе электронного устройства рядом с клеммами.

Не следует подключать датчик движения вблизи:

Вентиляторов
Проезжающего автотранспорта
Кондиционеров
Горячих батарей отопления
Покачивающихся деревьев

Подключение устройства и его регулировка

Буква L означает место подключения фазы, а N – нулевого провода. Место, обозначенное буквой L со стрелкой, указывает на то, что сюда подключается провод, ведущий к лампочке. С помощью двойного провода своими руками можно осуществить подсоединение к L и N, установив на один из его концов вилку. Этот процесс наглядно показан на схеме, фотографиях и видео.

Сечение провода не должно превышать 1,5 кв. мм по меди. В некоторых случаях может потребоваться лужение с помощью электропаяльника.

Как и многие другие электрические приборы, датчик движения, как правило, снабжен светодиодом, который показывает работоспособность устройства. Некоторые модели включаются только спустя тридцать секунд с момента включения.

Устройство имеет тумблеры, имеющие заводскую маркировку и осуществляющие настройку и регулировку различных параметров.

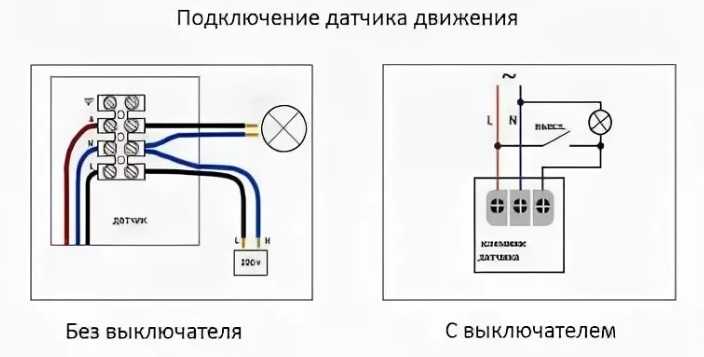

Схема подключения устройства практически не отличается от обыкновенного выключателя. Прежде чем начать работу с электрикой самостоятельно, следует подробно изучить тематические видео и действовать по схеме подключения к люстре.

Источником света могут служить лампы всех типов и светодиодные ленты. Также возможно присоединение радиоприемника или системы сигнализации.

Как правило, стандартная схема немного усложняется и параллельно контроллеру устанавливается контрольный выключатель, который позволяет и при отсутствии перемещений держать свет включенным.

Существует и третий вариант схемы, который требует подсоединения контактора с катушкой или двух датчиков на одну нагрузку.

При работе с электричеством обязательно соблюдайте технику безопасности. Деятельность следует проводить только при отключенном электричестве. Оголенные участки проводки нужно изолировать во избежание несчастных случаев и замыканий. Если вы сомневаетесь в своих навыках, и просмотра видео и фото недостаточно, лучше доверить деятельность специалистам.

Преимущества датчиков движения для квартир или загородного участка

Благодаря своим свойствам и функциям такие электронные устройства становятся все более популярными.

Некоторые плюсы:

Компактность, поэтому прибор органично вписывается в интерьер
Экономия, так как освещение включается непостоянно
Удобство, поскольку освещение работает без непосредственного контакта с выключателями
Безопасность, так как проникновение посторонних людей вызывает срабатывание сигнализации или освещения

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Создать задание на Юду

Задание Марии «Прокладка кабеля»

1 500 ₽

Все сделано быстро и по делу. Рекомендую Романа как отличного специалиста.

Исполнитель задания:

Роман
5,0 1156 отзывов

Создать такое же задание

Оставьте свою реакцию, если было полезно

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:

org/ListItem»> Главная
Мастера по ремонту
Статьи
Электрика
- Ремонт квартир
- Обои
- Штукатурка
- Сантехнические работы
- Дизайн интерьеров

Как установить лампы безопасности (сделай сам)

Автоматическое ночное освещение, когда и где оно вам нужно.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

51–100 долл. США

Введение

Светильник с датчиком движения обеспечивает душевное спокойствие и безопасность, когда он освещает темную дорогу, тротуар или двор. Вот как его установить, а также советы, как предотвратить его включение, когда вы этого не хотите.

Необходимые инструменты

Отвертка 4-в-1
Тестер напряжения
Инструмент для зачистки проводов/резак

Наши пошаговые фотографии и советы наших экспертов представляют собой общее руководство по установке светильников с датчиками движения. твой дом. В большинстве случаев вы просто замените существующий светильник на новый. Обязательно отключите питание прибора на главной панели, прежде чем снимать его.

Однако, если вам нужно провести новую линию электропередач и установить выключатель, работа может значительно усложниться. Внешние электрические линии должны быть заключены в одобренные кабелепроводы и защищенные от непогоды электрические коробки. Если вы не знакомы с кабелепроводом или правилами запуска новых электрических цепей, вызовите лицензированного электрика.

Примечания по технике безопасности:

Получите разрешение на электроснабжение в местном отделе инспекции. Ознакомьтесь с особыми местными правилами и проверьте свою работу по завершении.

ПРЕДОСТЕРЕЖЕНИЕ: Не позволяйте своей лестнице или своему телу касаться смертельных воздушных линий электропередач во время работы.

ВНИМАНИЕ! Алюминиевая проводка требует особого обращения. Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, который сертифицирован для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Светильники с датчиками движения легко установить, но каждая марка имеет несколько разных деталей, поэтому прочитайте инструкции. Основная информация указана на внешней стороне коробки. Прочитайте коробку перед покупкой устройства, чтобы знать, что вы получаете. Более подробные инструкции вы найдете внутри коробки.

Как работают датчики движения?

Детекторы движения представляют собой небольшие электронные глаза, обнаруживающие инфракрасные волны, т. е. тепловые волны, излучаемые движущимися объектами. Когда детектор обнаруживает объект, движущийся в его поле зрения, особенно более теплые объекты, такие как люди, животные и автомобили, он электронным способом включает свет.

Неприятные поездки

Уличный фонарь с датчиком движения реагирует на движение вашей собаки, приближающегося человека, проезжающую машину или иногда даже на дуновение ветром листьев. Неприятные «отключения» происходят, когда подобные вещи обманывают детектор и активируют датчики движения.

Они могут раздражать вас и ваших соседей, поэтому некоторые домовладельцы не устанавливают датчики движения. Тем не менее, вы можете устранить большинство нежелательных включений, отрегулировав настройку диапазона расстояния и тщательно направив датчик, чтобы ограничить его поле зрения.

- Профессиональный совет: Вы можете еще больше сузить поле зрения, наклеив ленту на датчик.

Где разместить датчики движения

В идеале лучше всего устанавливать датчики движения на высоте от 6 до 10 футов над землей и располагать их так, чтобы наибольшее движение происходило в зоне чувствительности, а не прямо к детектору. Этот проект проведет вас через установку проводных светильников, поэтому вам придется учитывать доступ к электрическим розеткам или проводам. Доступны и беспроводные варианты. Одним из ключевых преимуществ проводных светильников является то, что у вас будет стабильный и надежный источник энергии, и вам не придется беспокоиться о замене батарей или достаточном количестве солнечного света для зарядки фонарей на солнечных батареях.

Сколько сигнальных огней вам нужно?

Волшебного числа нет. Лучший способ выяснить, сколько охранных фонарей вам нужно, — это определить, какие области вокруг вашего дома вы хотите осветить. Для максимальной эффективности расположите свет с датчиком движения, чтобы осветить дорожки, ведущие к передней и задней дверям, а также подъездную дорожку. Таким образом, свет будет включаться, когда вы приходите домой ночью. Вы также можете использовать их для освещения террас, патио и потенциально опасных мест, таких как лестницы и бассейны.

Если повышение безопасности является приоритетом, установите датчики движения так, чтобы они освещали все подходы к вашему дому, включая заборные ворота, дверь патио, более темные участки двора, а также вокруг деревьев и кустов. Хорошее освещение, конечно, не может гарантировать безопасность, но это один из лучших недорогих способов отпугнуть злоумышленников.

Проект шаг за шагом (8)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Делай как надо, сделай сам!

Первоначально опубликовано: 15 мая 2019 г.

Как установить светильник с датчиком движения

Автор: Jessica Bruno Обновлено 4 августа 2022 г.

Этот пост может содержать партнерские ссылки. Пожалуйста, смотрите наше раскрытие здесь.

22 акции

Поделиться
Твитнуть

Сегодня я расскажу, как установить выключатель света с датчиком движения, который может быть очень полезен во многих частях вашего дома. Я никогда не думал, что сделаю установку освещения с датчиком движения. Я ничего не знаю об электрических проектах, и, честно говоря, это не то, с чем вы хотите связываться, если вы не профессионал.

Установка выключателя света с датчиком движения очень проста и не требует участия электрика. Когда компания Lutron связалась со мной, чтобы узнать, заинтересован ли я в установке их выключателя света с датчиком присутствия в нашем доме, я подумал, что это прекрасная возможность попробовать что-то новое и, возможно, сэкономить на счетах за электричество.

Этот пост может содержать партнерские ссылки для удобства покупок.

Как установить светильник с датчиком движения

Мы с братом вместе установили переключатель присутствия Lutron в одной из наших ванных комнат, и я снял видео установки.

Для меня я визуальный ученик, и я думаю, что вид проводов и того, как мы установили переключатель, поможет вам, если вы немного напуганы этим проектом.

Как я уже говорил ранее, я никогда не занимался электромонтажными работами, поэтому поначалу этот проект меня пугал. Не знаю, чего я так испугалась, это было супер просто и очень быстро.

Как установить выключатель света с датчиком присутствия Lutron видео

Lutron также предоставляет подробные инструкции по установке в упаковке. Ниже приведено краткое руководство о том, как мы установили датчик.

Выключатель освещения с датчиком движения Указания

Шаг 1: Отключите выключатель на электрощите.

Шаг 2: Снимите крышку существующей панели выключателя света и вытащите существующий выключатель из стены.

Шаг 3: Снимите существующий переключатель, открутив два винта, удерживающие провода на месте. В зависимости от того, какой тип существующего коммутатора у вас есть, это может отличаться.

Шаг 4: Найдите заземляющий провод внутри стены.

Шаг 5: Свяжите вместе серебряный и зеленый провода на задней панели датчика присутствия Lutron (как показано в инструкциях и выше на видео) и подключите к существующему проводу заземления в стене. Используйте желтый колпачок для гаек, поставляемый с датчиком, чтобы скрепить все провода вместе. Закрутите желтый колпачок до упора (как показано на видео).

Шаг 6: Подсоедините два черных провода на задней панели датчика к двум проводам от вашей стены. Используйте желтые колпачки для гаек, чтобы скрепить провода вместе. То же, что и в шаге 5.

Шаг 7: Как только все провода будут подключены, как можно аккуратнее заправьте провода в отверстие в стене. Закрепите датчик на стене с помощью прилагаемых винтов.

Шаг 8: Добавьте подходящую крышку пластинчатого переключателя Lutron, чтобы завершить проект.

Выключатель света с датчиком движения Lutron Схема

Вы можете найти техническую информацию и схемы датчиков движения на веб-сайте раздела Датчик движения Lutron.

Инструкции по установке светильника с датчиком движения содержат подробные инструкции по установке и регулировке таймера движения/уровней чувствительности.

Светильник с датчиком движения имеет очень современный и стильный внешний вид, который радует глаз.

Вот несколько выключателей движения, признанных Google и Amazon лучшими выключателями света движения.

Можно ли настроить выключатель света с датчиком движения?

Я выбрал, чтобы свет включался при высокой настройке (высокая чувствительность) и выключался через одну минуту без движения.

Могу я просто сказать вам, что установка этого выключателя света датчика движения с датчиком движения от Lutron (см.
