Подключение бойлера к электросети — 4 ошибки, водонагреватели накопительные электрическая схема

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:

выбор сечения питающего кабеля (зависит от мощности бойлера)

выбор автоматического выключателя для питания эл. сети бойлера

выбор розетки

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

напрямую

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

как правильно подключить накопительный бойлер, как подсоединить, схема установки нагревателя воды, подсоединение

Содержание:

Последовательность установки водонагревателя
Монтаж бытового водонагревателя
Порядок подключения установленного электрического бойлера
Как подключить накопительный водонагреватель на даче
Схемы подключения бойлеров к сети

Бытовым водонагревателем можно оснащать квартиры, загородные дома и дачи.

Установку прибора вполне можно провести и самостоятельно, предварительно ознакомившись с соответствующей инструкцией.

Последовательность установки водонагревателя

Что нужно сделать перед тем, как подключить водонагреватель:

Выбор подходящего места. Перед этим осуществляется замер всех параметров приборам, чтобы предусмотреть определенный запас по каждой из сторон.
Определиться, сколько нужно водозаборных патрубков, которые идут в ванную, кухню, туалет, душевую и т.д. Количество отводов прямо влияет на мощность прибора и сложность его монтажа.
Собрать информацию об электрической проводке. Нужно собрать данные по сечению и максимальной нагрузке кабеля, т.к. халатность в этом вопросе может обернуться самыми печальными последствиями. Если нет уверенности в своих силах, лучше обратиться за советом к опытному электрику: он сможет объяснить процедуру подключения и определиться с тем, прибор какой мощности необходимо приобрести.
Если окажется, что существующая проводка слишком слабая, придется провести отдельный кабель для водонагревателя.
Выяснить, какое качество воды должно быть в системе. На бойлер желательно подавать отфильтрованную воду. Если вода в доме содержит различные примеси, то рекомендуется установить систему фильтров: это даст возможность сохранить рабочие поверхности нагревательных элементов.
Определиться с оптимальным типом водонагревателя. Они могут быть проточными или иметь накопительную систему. Большое значение имеют также размеры и изготовитель бытового прибора.
Определившись с моделью, нужно выбрать также тип устройства. Водонагреватели бывают настенными, напольными, вертикальными и горизонтальными.

Крепление прибора. Сделать это нужно максимально крепко. Важно, чтобы при касании бойлер не шатался: любое его перемещение во время нагревания категорически запрещается по технике безопасности.
Следует добиться абсолютной герметичности системы нагревания воды.
Подводные шланги должны быть максимального качества. Для этого рекомендуется применять стальные, медные, пластиковые или металлопластиковые изделия.
Первое тестирование после подключения бойлера нужно проводить только при максимальном заполнении системы жидкостью.

Монтаж бытового водонагревателя

При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот.

Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

Порядок подключения установленного электрического бойлера

После того как подсоединение водонагревателя завершено (были подведены все необходимые коммуникации), необходимо выполнить следующие действия:

Перекрыть с помощью вентиля горячую воду на стояке: это должно сопровождаться специфическим звуком. Если это не будет сделано, то обработанная в бойлере вода будет подаваться в общий водопровод.
Открыть краны на приборе. Вначале открывается холодная вода, а после этого – подача воды из нагревателя.
Подать на бойлер электричество. Приборы новейших моделей способны начать работать самостоятельно, если вода подведена правильно.

Желательно удерживаться от сомнительных экспериментов и отвинчивания вентилей не по инструкции: подобные действия могут спровоцировать преждевременный выход устройства из строя. Лучше перестраховаться, и пригласить для процедуры запуска электрического бытового бойлера опытного сантехника, чем потом заниматься ликвидацией последствий допущенных ошибок.

Как подключить накопительный водонагреватель на даче

Как правило, на дачах приходится иметь дело с очень низким давлением внутри водопроводной системы, что исключает вероятность использования классических схем установки водонагревателя. Выходом из подобной ситуации является специальная емкость, установленная отдельно от нагревателя: бойлерные баки заполняются уже от нее.

Обратный клапан в такой схеме применить не получается. Важно максимально точно подобрать объем дополнительной емкости: он должен в несколько раз превышать объем бака (баков) прибора. Емкость для создания давления не может быть замкнутой (вакуумной), поэтому в ней нужно проделать отверстия.

Лучше, если в таком баке будет поплавочный клапан для регулировки уровня жидкости. На трубу от емкости к водонагревателю устанавливают кран или вентиль. Перед тем, как подключить нагреватель воды, бак для создания давления поднимают на чердачное помещение: он должен располагаться над бойлером на высоте более двух метров. Если дача или загородный дом в зимнее время не будет эксплуатироваться, содержимое бака перед наступлением морозов необходимо слить.

Схемы подключения бойлеров к сети

Водонагреватели очень зависимы от качества электрических проводов, поэтому желательно использовать медные электрические кабели сечением от 2,5 мм. Для обеспечения качественной работы устройства потребуется наличие предохранителя или специальной защиты. Любой тип бойлера должен быть оснащен УЗО (устройство защитного отключения).

Для простоты коммутации поближе к водонагревателю монтируют трехфазную розетку с влагостойкого типа с обязательным заземлением. Таким способом разрешается подключать только маломощные модели. Водонагреватели большой мощности при работе будут нагревать розетку. Как результат, она очень быстро выйдет из строя: это может сопровождаться искрением и даже возгоранием пластиковых деталей.

Во избежание подобных неприятностей рекомендуется подсоединять водонагреватель индивидуальным кабелем нужного сечения. Его коммутируют напрямую в электрический щиток, что позволяет отказаться от дополнительных розеток и ответвлений. Такой тип коммутации делает возможным отключение прибора только через специальный автомат, главной задачей которого является обеспечение защиты и безопасной эксплуатации водонагревателя.

Если прибор не оснащен предохранителем, в нем обязательно должна быть предусмотрена возможность регулировки порога чувствительности. При очень низких настройках бойлер будет постоянно отключаться. Мощные электрические водонагреватели рекомендуется оснащать предохранителями на 16 ампер.

Определившись с моделью водонагревателя, нужно заранее продумать все нюансы его монтажа. Проводя его своими силами, в первую очередь следует позаботиться о технике безопасности. Если возникают малейшие сомнения, лучше не поскупиться и вызвать специалиста для подключения водонагревателя.

Как установить электрический водонагреватель (10 шагов и готово!)

ByDino Pelle 17 октября 2022 г. 17 октября 2022 г. установить электрический водонагреватель — и сделать это — примерно за день.

В конце концов, это неплохо для работы, которую многие считают слишком сложной. Для всех наших читателей, которые любят умеренные задачи, вот основы того, как установить электрический водонагреватель.

Содержание

Как установить электрический водонагреватель за 10 шагов

В следующих трех разделах представлены все основные сведения по замене и установке электрического водонагревателя.

Что вам понадобится

Трубный ключ и разводной ключ (для соединений или фитингов)
Садовый шланг (для слива)
Уровень (для обеспечения горизонтальной плоскости)
Отвертка 2090 904 904 Neon тестер
Крепкая спина и крепкий друг (для перемещения тяжелых водонагревателей)

Осторожно

Тем не менее, на этой работе вы будете работать с 240-вольтовыми цепями. И это серьезное дело. Мы настоятельно рекомендуем вам вынуть предохранитель или выключить автоматический выключатель перед началом работы.

240-вольтовая цепь потенциально может вас убить, хотя в большинстве случаев этого не происходит. Не рискуйте. Держите руки сухими, наденьте защитные перчатки и обувь с резиновой подошвой.

Основные инструкции

Шаг 1. Отключите воду и электричество

Прежде чем делать что-либо еще, убедитесь, что вы отключили воду и электричество в вашем старом электрическом водонагревателе.

Шаг 2: проверка на отсутствие питания

Затем снимите панель доступа к термостату вашего текущего электрического водонагревателя. Обычно он находится за нижней панелью. Отодвиньте любую изоляцию, которая вам мешает, и поднимите (или снимите) пластиковую защиту. Проверьте наличие тока с помощью тестера неона. Вы хотите убедиться, что отключили правильную электрическую цепь (см. шаг 1 выше).

Шаг 3: Отсоедините и пометьте провода

Снимите электрическую крышку сбоку или сверху устройства. Отсоедините провода и пометьте их кусочками скотча, чтобы точно знать, куда их прикрепить на новом устройстве. Ослабьте винт на хомуте кабеля и осторожно вытащите кабель.

Шаг 4: Сливной бак

Слейте воду из водопровода в вашем доме, открыв краны горячей и холодной воды в кране наверху. Также откройте оба крана, расположенные ближе всего к нижней точке системы. Подсоедините садовый шланг к сливному клапану водонагревателя. Откройте вентиль и слейте бак.

Шаг 5: Отсоедините водопроводные линии

Отметьте линии горячей и холодной воды, чтобы не подключать новый электрический водонагреватель наоборот. Если у вас оцинкованная труба, разомкните штуцеры рядом с агрегатом. Если у вас жесткая медь, обрежьте трубу ножовкой или труборезом чуть ниже запорной арматуры.

Сделайте разрезы прямыми, чтобы при установке нового водонагревателя вы могли легко подключиться к линиям с помощью новой припаянной трубы или гибких водопроводных линий.

Более того, если у вас есть гибкие линии, отключите их. Затем переместите старый блок с помощью тележки для бытовой техники. Не поднимайте устройство без тележки или сильного помощника.

Шаг 6: Установите новый блок на место

Установите новый электрический водонагреватель на место. Расположите его так, чтобы сделать ваши соединения максимально простыми. Проверьте отвес и уровень. При необходимости используйте шайбу. Если устройство находится в зоне, подверженной сырости, приобретите основание в виде лотка для его защиты.

Шаг 7. Подсоедините водопроводные трубы

После этого установите водопроводные трубы. На самом деле линии подачи могут быть из оцинкованной стальной трубы, жесткой меди или гибких водопроводных соединителей. Кроме того, установите шаровой кран на линии подачи. Затем установите предохранительный клапан и присоедините выпускную трубу.

Шаг 8: Выполните электрические соединения

Затем снимите электрическую крышку с нового водонагревателя и пропустите кабель через зажим. Соедините черный и белый провода с помощью разъемов для проводов и прикрепите провод заземления к винту заземления. Затяните винт на зажиме, чтобы удерживать кабель на месте, аккуратно протолкните провода внутрь и установите на место крышку.

Шаг 9: Установите термостат

Затем установите новый электрический водонагреватель на желаемую температуру. Нажмите кнопку отдыха. Замените пластиковую защиту, изоляцию и панели доступа.

Шаг 10: Включите воду

Наконец, откройте кран подачи воды. Откройте ближайший горячий кран примерно наполовину и дайте системе стечь. Сначала выйдет воздух, потом брызги воды смешанные с воздухом. Наконец, когда вода течет свободно, закройте кран.

Узнайте больше о водонагревателях

Кроме того, вот несколько отличных источников информации и инструкций по всем видам водонагревателей:

Как предотвратить катастрофу с протечкой водонагревателя
Обычный ремонт водонагревателя
Как долго служит водонагреватель?
Стоит ли переводить водонагреватель в режим отпуска?
Как повторно зажечь контрольную лампочку водонагревателя
Проточные водонагреватели: плюсы и минусы
Вам нужен усилитель водонагревателя?
Должен ли ваш водонагреватель иметь устройство для смягчения воды?

Заключение

В целом, вот десять шагов, которые помогут вам заменить и установить электрический водонагреватель примерно за один день. Может быть, меньше с помощью надежного друга, который разбирается в основах электрики и сантехники.

В целом работа аналогична установке газового водонагревателя, за исключением того, что вы подключаете газ, а на электрическом водонагревателе нет дымохода.

Позвоните в 1-Tom-Plumber

Если вам нужна помощь с ремонтом, заменой или установкой водонагревателя, не стесняйтесь обращаться к нам или позвоните нам по телефону 1-Tom-Plumber (1-866-758- 6237). Мы немедленно отреагируем и решим любую аварийную сантехнику, прочистку и прочистку канализации, а также проблему повреждения водой, включая раскопки подземных водопроводов и канализационных магистралей.

Установка нового водонагревателя

< Назад

Информация на этом веб-сайте дополняет печатные инструкции, прилагаемые к вашему водонагревателю. Чтобы снизить риск повреждения имущества, серьезной травмы или смерти, прочтите и соблюдайте все этикетки на водонагревателе, а также инструкции по технике безопасности в печатном руководстве пользователя.

Шаг 1: Инструменты

Нож для коробок
Маркер
Термометр
Неконтактный тестер схемы
бумажные полотенца или магазины Rags
Трубчатая режущая гаечный ключ

Шаг 2. Расходные материалы

Сливной поддон
Для домов с медными трубами рассмотрите возможность приобретения комплекта для установки электрического водонагревателя (можно приобрести в хозяйственных магазинах и центрах домашнего хозяйства), который имеет компрессионные фитинги, которые не требуется пайка.
Для домов с пластиковыми трубами используйте резьбовые соединители, подходящие для конкретного типа используемых пластиковых труб: CPVC или PEX (сшитый полиэтилен). Не используйте трубы из ПВХ или железа.
Запорный клапан
Термостатические смесительные клапаны

Шаг 3: Откройте коробку и извлеките водонагреватель все предупреждения о безопасности, прежде чем начать.

Прочтите все этикетки на водонагревателе.

Вы несете ответственность за обеспечение соответствия установки национальным, государственным и местным строительным, сантехническим и электрическим нормам.

Проверьте паспортную табличку водонагревателя и убедитесь, что напряжение в доме, размер проводки и автоматический выключатель соответствуют данному водонагревателю. Убедитесь, что размеры, тип и соединения проводов соответствуют всем применимым местным нормам. При отсутствии местных правил следуйте NFPA-70 и действующей редакции Национального электротехнического кодекса (NEC).

ВНИМАНИЕ: Если вы не уверены, что сможете правильно и безопасно выполнить установку, обратитесь за помощью к квалифицированному специалисту.

Шаг 5: Установите дренажный поддон

Шаг 6: Установите водонагреватель в дренажный поддон

Установите водонагреватель в дренажный поддон, стараясь не повредить дренажный поддон.
ВНИМАНИЕ! Водонагреватели тяжелые. Используйте двух или более человек для снятия или установки водонагревателя, если у вас нет тележки для прибора. Невыполнение этого требования может привести к травме спины или другим травмам.
Убедитесь, что вокруг водонагревателя имеется достаточный доступ и пространство для будущего обслуживания.

Шаг 7. Установите предохранительный клапан температуры и давления

Большинство предохранительных клапанов температуры и давления (T&P) устанавливаются на заводе. Если предохранительный клапан T&P находится в отдельной коробке, его необходимо установить в отверстие с пометкой «Предохранительный клапан T&P». Используйте новый предохранительный клапан T&P, поставляемый с вашим новым водонагревателем. Не используйте повторно старый.
ВНИМАНИЕ! Если ваш водонагреватель не имеет установленного на заводе предохранительного клапана T&P, установите его (и выпускную трубу) в соответствии с печатными инструкциями по установке, чтобы избежать серьезных травм или смерти от взрыва.

Шаг 8. Установите выпускную трубу

Установите выпускную трубу. Сливная труба должна иметь внутренний диаметр не менее 3/4 дюйма и иметь наклон для обеспечения надлежащего дренажа. Установите его, чтобы обеспечить полный дренаж.
Напорная труба должна выдерживать температуру 250°F (121°C) без деформации. Используйте только медные трубы, трубы PEX или CPVC. Не используйте другие типы труб, такие как ПВХ, железные, гибкие пластиковые трубы или шланги любых типов.
Заканчивайте сливную трубу на высоте не менее 1 дюйма и не более 6 дюймов над стоком в полу или снаружи. Не сливайте сливную трубу в дренажный поддон; вместо этого подключите его к соответствующему стоку.
В холодном климате оканчивайте сливную трубу внутри здания до соответствующего дренажа. Наружные стоки могут замерзнуть и заблокировать сливную линию.
ВНИМАНИЕ! Не размещайте никаких клапанов или других ограничений между баком и предохранительным клапаном T&P. Не закрывайте крышкой, не блокируйте, не затыкайте и не вставляйте какой-либо клапан между предохранительным клапаном T&P и концом выпускной трубы. Не устанавливайте переходник в напорную трубу.

Шаг 9: Установите запорный клапан

Если он еще не установлен, установите ручной запорный клапан на линию холодной воды, которая питает водонагреватель. Установите запорный клапан рядом с водонагревателем так, чтобы он был легко доступен. Используйте только полнопроходные шаровые или задвижки, совместимые с питьевой водой.
Этот шаг зависит от расположения водонагревателя и трубопровода. Ознакомьтесь с инструкциями по установке.

Шаг 10. Установка термостатических смесительных клапанов

Установите термостатический смесительный клапан в каждой точке использования (например, кухонная раковина, раковина в ванной, ванна, душ) в соответствии с инструкциями производителя клапана.
Для водонагревателей, которые питаются от солнечной системы нагрева воды (или любой другой системы предварительного нагрева), всегда устанавливайте термостатический смесительный клапан или другое устройство ограничения температуры на линии подачи воды на входе для ограничения температуры воды на входе. до 120°F.
ВНИМАНИЕ! Горячая вода может мгновенно вызвать серьезные ожоги, что может привести к серьезной травме или смерти. Установите термостатические смесительные клапаны в каждой точке использования, чтобы снизить риск ошпаривания.

Шаг 11. С гибкими соединителями проще работать

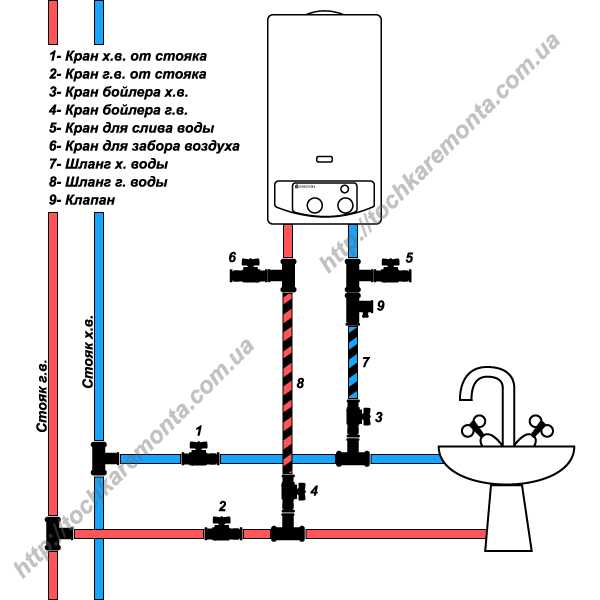

Чтобы упростить снятие водонагревателя для обслуживания или замены, используйте компрессионные фитинги для соединения водопроводных труб. Если вы паяете медные трубы, используйте диэлектрические муфты для соединения труб с водонагревателем.
Доступны монтажные комплекты с гибкими соединителями из нержавеющей стали и компрессионными фитингами, которые не требуют пайки. А многие гибкие соединители содержат встроенную диэлектрическую арматуру. Используйте фитинги, соответствующие типу трубы в вашем доме. Используйте медную трубу, трубу PEX или CPVC. Не используйте железные или ПВХ трубы.
ВНИМАНИЕ: Не припаивайте трубы, когда они присоединены к водонагревателю. Входные и выходные патрубки водонагревателя содержат неметаллические детали, которые могут быть повреждены. 9
Шаг 14: Установка компрессионных фитингов
- Подсоедините подачу холодной воды с помощью переходника с резьбой 3/4 дюйма NPT к выходному патрубку водонагревателя с маркировкой «C» (ХОЛОДНАЯ). переходник к выходному патрубку водонагревателя с маркировкой «H» (HOT).
Шаг 17. Проверьте водопроводные трубы
Шаг 18. Просушите соединения труб
Шаг 19. Включите подачу холодной воды
Шаг 20. Снимите аэратор. включите питание, если вы не уверены, что из бака вышел весь воздух и бак полностью заполнен водой.
Если подать питание до того, как бак будет полностью заполнен водой, верхний элемент сгорит (сухой огонь).
Чтобы удалить воздух из бака и дать баку полностью заполниться водой, выполните следующие действия:
Снимите аэратор с ближайшего крана с горячей водой. Это позволяет вымыть из труб любой мусор в водопроводной системе.

Шаг 21: Откройте кран с горячей водой

Откройте кран с горячей водой и дайте воде течь до полного потока.
Пусть вода течет полным потоком ТРИ МИНУТЫ , чтобы выгнать весь воздух из бака.
ВНИМАНИЕ: Вы должны удалить весь воздух из бака и дать баку полностью заполниться водой перед подключением электропитания.

Шаг 22. Закройте кран горячей воды и замените аэратор

Шаг 23. Проверка на утечки

Шаг 24. Проверка электропитания чтобы убедиться, что питание выключено.

ВНИМАНИЕ! Работа с цепью под напряжением может привести к тяжелым травмам или смерти от поражения электрическим током. Проверьте провода с помощью вольтметра или тестера цепи, чтобы убедиться, что питание отключено.

Шаг 25. Установка проводки в кабелепровод

Шаг 26. Снимите крышку распределительной коробки

Шаг 27. Вставьте разъем кабелепровода

Шаг 30. Установите на место крышку распределительной коробки

Шаг 31: Установите компенсатор натяжения

Шаг 32: Включите питание

Включите питание на автоматическом выключателе (или замените предохранители).
Нагрев бака с холодной водой может занять несколько часов. Если у вас нет горячей воды через два часа, обратитесь к разделу устранения неполадок.

Шаг 33. Установка изоляции на водопроводные трубы

Установите изоляцию (или нагревательную ленту) на водопроводные трубы, особенно если в помещении, где устанавливается система, температура замерзания может быть ниже нуля.
Изоляция трубы горячей воды может повысить энергоэффективность.

Шаг 34. Регулировка температуры

Термостаты данного водонагревателя настроены на заводе примерно на 120°F, чтобы снизить риск ожога. Вы можете установить более высокую температуру, чтобы обеспечить горячую воду для автоматических посудомоечных или стиральных машин, чтобы обеспечить больший объем горячей воды и уменьшить рост бактерий.
ВНИМАНИЕ! Из-за повышенного риска ошпаривания, если вы установите термостат(ы) водонагревателя выше 120°F, рекомендуется использовать термостатические смесительные клапаны в каждой точке использования для снижения риска ошпаривания.
Проверьте температуру воды в нескольких точках вашего дома (например, в смесителе для ванны, душе или раковине унитаза) и при необходимости отрегулируйте термостатические смесительные клапаны.
Если вы хотите изменить температуру, см.
