простая инструкция, схемы, правила монтажа и основные методы подключения, 110 фото

Автор обзора: Энергоаудит проект RT

При подключении любого прибора к сети обычно используют розетку. В ее основную часть входит корпусная часть и основная, где расположены контактные элементы.

Розетки бывают, как одинарные, так и двойные или с несколькими гнездами. Сюда можно подключать одновременно два или более приборов, только в этом случае мощность также будет разделяться на две или более частей.

• Как выбрать двойную розетку

• Монтаж двойной розетки (пошаговая инструкция)

  • Демонтажные работы

  • Монтажные работы

• Плюсы и минусы двойных розеток

• Фото лучших производителей розеток

Как выбрать двойную розетку

При выборе необходимо основываться, исходя их предложенных классификаций, на собственных потребностях и решаемых задач.

По своим модификациям они могут быть:

• Закрытого типа со шторами, удобные, если в квартире есть дети;
• Открытыми;
• Двойные розетки с заземлением, предназначенные для защиты от скачков напряжения;
• С защитой от влаги, пыли и грязи.

Кроме того, изделия выпускаются в качестве:

• Стандартных вариантов;
• Внутренних двойных розеток;
• Накладных или, так называемых двойных наружных розеток;
• Программируемых;
• Полярных и т.п.

Можно ознакомиться с внешним видом по разнообразным фото двойной розетки.

Монтаж двойной розетки (пошаговая инструкция)

Монтирование таких изделий связано с первоначальным определением ноля и фазы. На это указывают признаки монтировки. Цвета для фазы – красный, коричневый, белый или черный. Заземление обозначается желтовато-зеленым оттенком. Ноль может быть либо синим, либо белым с синеватым.

• Если проводить монтаж двойных розеток своими руками, то стоит дополнительно сделать проверку для определения фазы и нуля.
• Предварительно одев прорезиненные перчатки, к проводам поочередно приложить тестер-отвертку. Лампочка должна загораться там, где проходит фаза.
• Затем обесточивается вся проводка и отвертка прикладывается еще раз, чтобы убедится в том, что напряжение отсутствует.

Монтаж двойных розеток с одним подрозетником отличается от одинарной тем, что две клеммы разводятся в «стакане», где есть одно монтажный проводной отдел.

Установка проводится следующим образом:

1. Кабель с заземлением подсоединяется к верхней клемме или центральной так, чтобы фаза находилась с правой стороны, а ноль шел с левой.
2. Кабель должен соответствовать основной проводке. Два подрозетника потребуют дополнительного стенного отверстия по выполненной разметке.

Демонтажные работы

Выполняются после полного отключения электричества. Непригодную розетку удаляют следующим образом:

• Винты крепления выкручиваются;
• Крышка от устаревшего изделия снимается;
• Провода надо открутить, а лапки с фиксацией вынуть.

Монтажные работы

У новой розетки:

• Передняя панель откручивается;
• Убедиться в качестве, то есть нормальном состоянии подрозетника и четкости его фиксации;
• Прикрепить его к стенке при помощи боковых держателей или просто шурупов;
• Учитывая, что во время работы крепления могут ослабевать, следует дополнительно замазать его алебастром. Для этого необходимо подготовить раствор. Берется, к примеру, использованная банка из под консервов. Туда засыпается алебастр (достаточного одного стакана). Воду надо добавлять до тех пор, пока не получится густота сметанной массы. Перемешивают ее настолько быстро, что гипс не может застыть, и накладывают на поверхность;
• Для подготовки к подключению кабель раскрывается с удалением изоляции в пределах одного сантиметра;
• Выделяется заземление, ноль и фаза в четкой последовательности;
• Болтики, которыми будут крепиться провода, ослабляются;
• Розеточные провода вставляются в контакты;
• Болты закручиваются и затягиваются;
• Там, где в изделии есть указание на заземление, подключается кабель.

Для установки понадобится максимально тщательно уложить в стакане провода, чтобы избежать негативных последствий, которые могут быть выражены в виде в повреждении изоляции или нарушении эксплуатации. Для этого свертка должна не иметь сильно выраженных изгибов, и находиться не сразу за болтами.

Когда работа завершена, то розетка задвигается глубже, и прикручивается либо при помощи саморезов, либо крепежных лап. Ей придается нормальное положение, определяемое уровнем, после чего установочная коробка должна быть соединена с суппортом. Декоративная накладка завершает сборку.

Плюсы и минусы двойных розеток

Если говорить о популярности таких розеток, то это в большинстве случаев связано с косметическим ремонтом. При капитальном ремонте их чаще всего не ставят. Такая закономерность основана на особенностях изделия.

Его положительными характеристиками считается:

• Стоимостной эквивалент, который обоснован тем, что двойная розетка обойдется раза в полтора меньше, чем пара с ординарным входом;
• Компактные размеры, которые позволяют иметь один подрозетник вместо двух;
• Увеличение скорости установки, так как одну розетку смонтировать получится вдвое быстрее, чем парочку одиночных.

К отрицательным моментам относят:

• Заниженную пропускную характеристику, когда два мощных прибора будут не в состоянии питаться от одной розетки;
• Низкая цена может быть только в случае, когда заходит речь о покупке простой розетки китайского производства. При покупке розеток известных фирм, стоимость будет практически идентичной;
• Чаще на практике происходит выпадание из подразетников. Это связано с тем, что идет нагрузка вдвойне с рычагом в центральной части. Ослабевающие с течением времени элементы крепления, не могут сдержать ее на месте. Она может неожиданно выпасть с целым комом проводов, которые оголены при этом.

Конечно, лучше всего, планируя проведение капремонта, как можно точнее определиться с количеством необходимых мест, куда должны устанавливаться впоследствии розетки.

Тогда на всех стенах, во всех помещениях будет достаточное количество более надежных и практичных ординарных розеток.

Не придется позднее заново передумывать «по ходу» и переделывать их на двойные модели.

Но, к сожалению, такой вариант во многих случаях остается идеальным, а полностью переделать снова проводку в полном объеме не выгодно и хлопотно. В этом случае оптимальным выходом из ситуации становятся качественный выбор и правильных монтаж, именно двойных розеток.

Фото лучших производителей розеток

Как поставить и подключить двойную розетку в один подрозетник

Содержание публикации

1. Особенности установки оборудования
2. Материалы, используемые для соединения
3. Техника установки двойных розеток
4. Заключение и полезные видео

Двойные розетки обеспечивают возможность одновременного питания двух приборов, подключенных к разным розеткам. Кроме того, нет необходимости тянуть кабель для каждого из них, а благодаря сгруппированному расположению пользоваться ими гораздо проще.

Если вы будете следовать приведенным здесь советам, установку можно легко выполнить самостоятельно. Мы готовы поделиться деталями электромонтажных работ. Мы подробно покажем вам, как подключить двойные розетки, как расположить розетки для электрических точек и как обеспечить безопасную эксплуатацию.

Представленная информация дополнена пошаговыми фоторуководствами, наглядными иллюстрациями и видеороликами, объясняющими нюансы установки и подключения электрооборудования.

Типы двойных розеток

Основными компонентами розетки являются внешний защитный корпус и рабочая часть, состоящая из основания и контактов.

Они соединяются между собой винтовыми клеммами – клеммы необходимы для подключения кабелей электрооборудования.Единственным недостатком сдвоенных розеток является то, что через них трудно одновременно подключить два мощных потребителя.

Существует ошибочное мнение, что сдвоенные розетки – это то же самое, что сборные или двойные розетки, представляющие собой несколько отдельных устройств, установленных рядом друг с другом и соединенных гирляндами.Если двойная розетка должна быть подключена к одной цепи питания, она подключается аналогично одинарной розетке. Единственным отличием является последовательное соединение двух пар контактов в электрически монтируемом изделии.

Технологический прогресс не стоит на месте. Современные модели представляют собой более совершенные конструкции. По номинальному напряжению и силе тока они заметно отличаются от розеток, распространенных в советский период.

Например, если в старых моделях допустимый предел тока не превышает 10 А, то для современного электрорегулировочного оборудования этот показатель составляет 16 А.Каждая часть двойной розетки может быть подключена к отдельной цепи питания, если предварительно удалить медные перемычки, соединяющие их с клеммами.

Двойная розетка на самом деле имеет одну клемму и несколько клеммных колодок. Это гарантирует, что питание обеих розеток будет одинаковым, но уровень мощности будет разделен в зависимости от мощности питаемого прибора.

Поэтому при замене неисправного старого прибора на новый стоит знать особенности конструкции, а это значит, что в процессе установки будут определенные нюансы.Современные модели имеют большее расстояние между выходными контактами и больший диаметр штыря для штекера, чем их обычные аналоги – 4,8 мм вместо 4 мм.

С точки зрения модернизации двойные розетки можно разделить на следующие основные типы.

1. Открытая и закрытая версии. В закрытой модели отверстие скрыто за жалюзи, которая сдвигается в одну сторону при открывании прибора. Этот тип устройства незаменим для семей с маленькими детьми. Заслонки активируются только при одновременном нажатии. Это гарантирует, что если кто-то намеренно вставит посторонний предмет, опасности не возникнет.
2. Без заземления и с заземляющим контактом. Во втором типе розетки оснащены заземляющим контактом для защиты прибора и пользователя от сильных токов, которые случайно “выходят” в пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и для установки на улице. Первая версия модели имеет маркировку IP-44. Они оснащены корпусом, который защищает устройство от влаги. Блоки для наружной установки имеют маркировку IP-55. Их прочный корпус защищает от загрязнения пылью и проникновения влаги.

Каждый тип обозначен соответствующей буквой. Например, “A” обозначает американскую двойную розетку, а “B” – заземляющий контакт.Эти устройства также можно классифицировать в зависимости от их типа и материала как стандартные и полярные, устанавливаемые на поверхность и изготавливаемые на заказ.

Наиболее популярными из последних разработок являются предварительно установленные розетки. Эти устройства, управляемые таймером, автоматически включаются и выключаются через заданный промежуток времени.

Защитный корпус современных розеток изготовлен из термостойкого, небьющегося пластика. Для повышения декоративной привлекательности он украшен различными инкрустациями. Благодаря различным вариантам дизайна можно выбрать устройство, которое будет незаметно в комнате или, наоборот, станет ценным украшением.

Если вы собираетесь установить двойную розетку самостоятельно, эксперты рекомендуют выбрать простую модель без каких-либо модификаций. Или выберите двойной выпуск с подпружиненным выталкивателем. Эти модели удобны тем, что оснащены пружиной, которая срабатывает при выдергивании вилки из прибора.

Чтобы обезопасить себя, минимизировав риск возникновения аварийной ситуации, стоит выбирать продукцию известных производителей: “Schneider Electric”, “ABB”, “Legrand”.

Особенности установки оборудования

Двойная розетка имеет подрозетник с двумя разъемными клеммами и монтажную секцию для электрических кабелей.Двойная розетка представляет собой единый блок, состоящий из двух вилок, поэтому схема ее подключения в подрозетнике может быть несколько сложной.

При желании электромонтаж можно выполнить самостоятельно, без привлечения рабочих.

Кабели-перемычки следует использовать только в том случае, если вы планируете подключать к розетке маломощные устройства. При подключении мощных электроприборов рекомендуется подключать две розетки параллельно и в каждой точке создавать отвод.

Однако в любом случае, во избежание аварийных ситуаций, общая нагрузка на розетки этого типа не должна превышать 16А.

Если необходимо установить розетку с двумя разными гнездами, нишу для установки необходимо предварительно просверлить электродрелью, при этом отверстия должны находиться на одинаковом расстоянии друг от друга.

Фотогалерея фотографии
С сайта
Шаг 1: Перед проведением любых электрических работ отключите электропитание и проверьте напряжение мультиметром Шаг 2: Для установки необходимо отделить переднюю панель от механизма прибора, открутив крепежные винты Шаг 3: Отсоедините около 10 см провода от розетки с помощью трехжильного кабеля питания Шаг 4: Обрежьте пластиковую изоляцию на краю провода бокорезами или плоскогубцами. Отделите примерно 1 см изоляции Шаг 5: Подсоедините шнур к механизму розетки. Синий “нейтральный” и коричневый “фазный” провода подключаются к соответствующим клеммам, а желто-зеленый “заземляющий” провод подключается посередине Шаг 6: Аккуратно введите провода с подключенным механизмом в стенную нишу или подрозетник Шаг 7: Убедившись, что две стороны механизма совпадают по горизонтали и вертикали, зафиксируйте его, затянув крепежные винты Шаг 8. Наконец, подключите панель к рабочей части устройства, закрепленного в розетке, затем включите питание и проверьте рабочую часть розетки, чтобы убедиться, что розетка работает правильно Снимите панель с механизма розетки Подготовьте проводку для подключения механизма Очистите края проводов для подключения Подключите провода к розетке Закрепите механизм розетки в розетке Закрепите рабочую часть розетки в розетке Установите панель розетки

Материалы, используемые для соединения

Шнур, используемый для подключения точки питания, должен быть изготовлен из того же металла, что и кабель питания. Например, если используются алюминиевые кабели, перемычки также должны быть изготовлены из алюминия.Для равномерного распределения входной мощности используемые для подключения кабели должны иметь то же сечение, что и основная проводка в помещении.

Для установки двойной розетки вам также понадобятся

• Отвертка с плоской головкой и крестообразная отвертка.
• Инструмент для зачистки оплетки.
• Пара плоскогубцев.
• Клейкая лента.

Для обеспечения безопасности в случае пожара рекомендуется прокладывать любую электропроводку в гофрированной розетке. Это решение также удобно, так как не требует пробивания стены и упрощает замену поврежденных проводов при последующих операциях.

Техника установки двойных розеток

Установка двойной розетки в подрозетник требует определенной подготовительной работы. Первый шаг – определить местонахождение проводов, зная расположение фазного и нулевого проводов.

Самый простой способ сделать это – изучить кодовые обозначения на изоляции.

• Фазный провод имеет красный или коричневый цвет (реже белый или черный).
• Нейтральный провод имеет синюю или белую изоляцию.
• Заземление всегда окрашено в зеленый/желтый цвет.

В следующей статье подробно описаны особенности маркировки жил кабеля, и мы рекомендуем вам ознакомиться с ней. Однако в целях безопасности всегда рекомендуется проводить измерения безопасности.Незаменимым помощником в этом деле будет обычная или электронная отвертка, оснащенная лампочкой или светодиодным детектором на конце

Чтобы определить принадлежность проводов, снимите крышку с неисправного устройства и поочередно коснитесь каждого оголенного провода отверткой с чувствительным индикатором: на нулевом проводе света не будет, а на фазном – будет.

Если в доме не предусмотрен заземляющий проводник, монтаж упрощается.

Перед установкой точки питания необходимо обесточить помещение. Для этого рычаг автоматического выключателя на распределительной панели отводится вниз в положение “выключено”. При установке двойных розеток рекомендуется еще раз проверить напряжение.

Если на этой фазе все еще есть ток, это указывает на то, что не все питающие линии были отключены. Вот почему так важно перед началом работ отключить все блоки предохранителей, а не только те, которые управляют проводами к розеткам.Если система заземления организована в отдельно стоящем доме, следует установить двойные розетки с защитными контактами. В многоэтажных домах нет необходимости заземлять розетку, так как она уже заземлена.

Маркировка оборудования на стене

Розетки следует располагать близко к настенному проводнику или рядом с электрической распределительной коробкой. Отметьте карандашом положение будущих розеток.

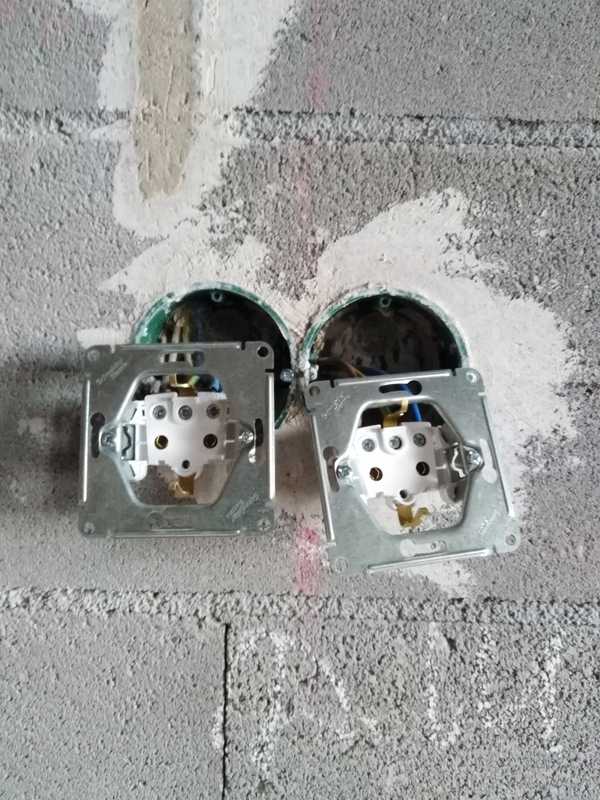

Перед установкой двойной розетки с двумя “стаканами” необходимо определить расстояние между просверленными отверстиями. Для этого отметьте центр первой розетки. Это точка пересечения диагональных линий. Используйте тот же принцип для определения центра второго блока.

В отмеченном месте просверлите углубление в стене, чтобы можно было вставить внутренний корпус устройства.

При сверлении отверстий в стене используйте сверло диаметром на несколько миллиметров больше, чем размер приобретаемой розетки. Если это кирпичная или гипсокартонная стена, что не должно представлять проблемы, то чтобы просверлить отверстие в бетонной стене для установки розетки, вам придется установить шаблон с помощью сверла с молотком.

О правилах и технике установки розеток в бетонных и гипсокартонных стенах расскажет материал, собранный и систематизированный в предоставленных нами статьях.

Глубина отверстия должна быть такой, чтобы “стакан” не выступал над поверхностью стены. После того как вы просверлите нишу, вам нужно будет очистить ее среднюю часть. Для этого используются зубило и молоток. Штукатурку можно легко выбить зубилом или отверткой.

Проводка розеток и скрутка проводов

Этот шаг очень важен и должен выполняться с осторожностью. Задача мастера – подключить силовые кабели к клеммам. Для этого проложите провод от распределительной коробки к двойной розетке.С помощью отвертки выкрутите крепежные винты и разберите саму розетку на две части, отделив переднюю панель от механизма.

Для замены ранее установленной коронки необходимо использовать сверло. Диаметр сверла должен быть немного больше диаметра проволоки, которая будет вводиться в гнездо, или диаметра сильфона в полости, куда будет вводиться проволока. В идеале диаметр сверла и кондуктора одинаковы.

Главный кабель входит в розетку через одно из монтажных отверстий. Вспомогательный проводник проходит через второе отверстие.

Провода скручиваются непосредственно в розетке. Крайние полтора сантиметра конца отделяются от оплетки с помощью инструмента для зачистки проволоки, который не перекусывает проволоку.

Если у вас его нет, вы можете использовать острый нож, чтобы сначала разрезать косу по кругу, а затем аккуратно снять ее с проволоки. Для облегчения монтажа края проволоки поднимаются вверх.

Чтобы продлить срок службы розетки, оголенные концы проводов следует припаять или использовать медные контакты. Второй вариант лучше, так как он не только упрощает последующее использование розетки, но и обеспечивает высокую степень эксплуатационной безопасности устройства.Не зажимайте концы кабеля в клеммах слишком плотно, так как это может привести к повреждению кабеля из-за слишком большого усилия.

Правило заземления розетки заключается в том, что фаза находится справа, а нейтраль – слева. Кабель заземления подключается к верхней и средней клеммам прибора, которые имеют выступающие “ребра”, часто выступающие за пределы прибора. Точка заземления фиксируется так же, как фаза и нейтраль.

Не подключайте провода фазы и нейтрали к одной плате, так как это приведет к короткому замыканию и повреждению всего жгута.После закрепления проводов в контактных отверстиях, ослабьте “катушку”, открутив ее по часовой стрелке специальным винтом.

После установки электрических соединений продолжите установку пазов.

Тонкости установки подпрограмм

Розетки с подключенными кабелями питания фиксируются с помощью скоб сбоку. Они могут входить в комплект поставки или могут быть приобретены отдельно. Имеются также модели без крепежных ножек, которые фиксируются путем завинчивания винтов.Когда вы затягиваете винты по часовой стрелке, крепежные выступы расширяются, чтобы соответствовать подрозетнику.

Однако, поскольку домкрат с рычагом посередине находится под двойным давлением, крепежный механизм может ослабнуть и разболтаться во время использования. Нередко при падении розетки оголяются провода, что может привести к несчастным случаям.

Для повышения надежности креплений мастера часто используют гипсовый или цементный раствор. Сухая снежная штукатурка смешивается с водой для получения однородного плотного блока, по структуре напоминающего сметану. Вы должны развести материал на небольшие порции и работать с ним быстро и осторожно.

Гипсовая смесь должна быть размещена в области, где вы планируете установить розетки. Чтобы обеспечить хорошее сцепление раствора с поверхностью, внутренние края отверстий следует предварительно смочить водой.

Работы внутри устройства следует проводить через 20-30 минут после нанесения смеси, чтобы она успела немного “схватиться”. Когда “стеклопакет” будет установлен на свое место и утоплен в смеси, выровняйте его с помощью уровня и молотка.При установке дюбеля необходимо использовать уровень, чтобы убедиться, что он вертикален и ровен в обеих плоскостях.

Любые зазоры, которые могут появиться между стеной и дюбелем, следует заполнить заливочным раствором. Не ждите, пока штукатурка достигнет необходимой прочности, прежде чем удалять излишки материала ножом.

Установите двойные розетки горизонтально или вертикально и зафиксируйте их в нужном положении с помощью винтов. Если необходимо поправить уровень, используйте плоскогубцы.Главное при затягивании крепежных винтов – не перетянуть их, иначе при сильном нажатии панель может просто сломаться или разрушиться

Наконец, положите панель сверху и закрепите ее винтами. Крышка закроет неприглядную часть розетки и защитит ее от случайного повреждения.

После подключения розетки остается только открыть блок предохранителей и автоматический выключатель на распределительном щитке и проверить электропроводку. Лучше всего проверить работоспособность розетки, включив недорогой бытовой прибор, например, настольную лампу. Малейшая ошибка в процессе монтажа может привести к короткому замыканию и “перегоранию” бытовой техники.

Заключение и полезные видео

Видео №1. Как подключить двойную розетку.

Видео №2. Содержит инструкции для тех, кто желает самостоятельно подключить розетки.

Если вы сомневаетесь в качестве установки, обратитесь за помощью к профессиональному электрику. Он не только проверит работу и при необходимости устранит неполадки, но и развеет все ваши сомнения в безопасности используемого оборудования.

Все желающие поделиться своим опытом, полезными советами или задать вопросы в области электромонтажа должны оставить комментарий в поле под текстом статьи.

Источник

Кязимов К.Г. Эксплуатация и обслуживание оборудования систем газораспределения. практ.рук.для механик.хоз-ва / К.Г. Кязимов К.Г. – м.: НТС ЭНАС, 2008 г. – 288 c.

Финогенова Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобилей : контрольные материалы : учебник / Т.Г. Финогенова. – М.: Academia, 2017. – 257 c.

Монтаж, эксплуатация и обслуживание электрооборудования и установок на промышленных предприятиях / Сибикин Ю.Д., Сибикин М.Ю. – Вологда: Инфра Инжиниринг, 2013 г. – 464 c.

Примак, Л.В. Эксплуатация и содержание малоэтажного жилья / Л.В. Примак. – Москва : Академическое обозрение, 2010. – 276 c.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и обслуживание систем электроснабжения промышленных предприятий. Учебное пособие / Н.К. Полуянович. – Санкт-Петербург : Издательство “Лань”, 2012. – 400 c.

Цупиков, С.Г. Справочник дорожного мастера. Строительство, содержание и ремонт автомобильных дорог / С. Г. Цупиков. – Вологда: Инфра Инжиниринг, 2007 г. – 928 c.

Финогенова Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобилей. Контрольные материалы : учебник / Финогенова Т.Г. – М.: Academia, 2013 г. – 96 c.

Белаш, Т.А. Эксплуатация и ремонт железнодорожных зданий в особых природно-климатических и сейсмических условиях строительства: Учебное пособие / Т.А. Белаш. – М.: ФГБУ “УМЦ РЖД”, 2011 г. – 293 c.

Гологорский, Е.Г. Разработка и эксплуатация оборудования для предприятий строительной индустрии : учеб. пособие / Е.Г. Гологорский. – Москва : Архитектура-С, 2006 г. – 504 c.

Акимова, Н.А. Монтаж, техническая эксплуатация и обслуживание электрического и электромеханического оборудования : учебник / Н.А. Акимова. – М.: Academia, 2018 г. – 204 c.

Эксплуатация, техническое обслуживание и ремонт автомобилей : контрольные материалы : учебник для начального профессионального образования / Т.Г. Финогенова, В.П. Митронин. – М.: ИЦ Академия, 2010. – 80 c.

Бадагиев, Б. Т. Опасные дополнения к работе. Эксплуатация и обслуживание тепловых электростанций / Б.Т. Бадагуев. – Москва: Издательство “Альфа”, 2012 г. – 224 c.

Акимова, Н.А. Монтаж, техническая эксплуатация и обслуживание электрического и электромеханического оборудования : учебник / Н.А. Акимова. – М.: Академия, 2009. – 192 c.

Захаров, А.И. Уровни. Строительство, сервис, ремонт, обслуживание / Захаров А.И. – М.: Академическая программа, 2010. – 205 c.

Эксплуатация и обслуживание механического оборудования нефтегазовых месторождений / И.Ю. Быков И.Ю., В.Н. Ивановский, Н.Д. Цхадая и др. – Вологда: Инфра Инжиниринг, 2012 г. – 372с.

Акимова, Н.А. Монтаж, техническое обслуживание и ремонт электрического и электромеханического оборудования : Учебник для студентов средних специальных учебных заведений. Образование / Н.Ф. Котеленец, Н.А. Акимова, Н.И. Сентюрихин. – М.: ИЦ Академия, 2013. – 304 c.

Ладухин Н.М. Монтаж, эксплуатация и обслуживание технического оборудования. Курсовое проектирование : учебное пособие / Ладухин Н. М. – СПб.: Лань П, 2016 г. – 160 c.

Унусов Г.С. Монтаж, эксплуатация и обслуживание технического оборудования. Курсовое проектирование : учебное пособие / Г.С. Юнусов, А.В. Михеев, М.М. Ахмадеева. – СПб. : Издательство “Лань”, 2011 г. – 160 c.

Основина, Л.Г. Автомобильные дороги : строительство, ремонт, содержание / Л.Г. Основина, Л.В. Шуляков, В.Н. Основин, Н.В. Мальцевич. – Рн/Д: Феникс, 2011. – 490 c.

Акимова, Н.А. Монтаж, техническая эксплуатация и обслуживание электрического и электромеханического оборудования / Н.А. Акимова, Н.Ф. Котеренец, Н.И. Сентюрыкин. – Вологда: Инфра Инжиниринг, 2015 г. – 304 с.

Рудик, Ф.Я. Монтаж, эксплуатация и обслуживание оборудования на перерабатывающих предприятиях / Ф.Я. Рудик, В.Н. Буйлов, Н.В. Юдаев. – Санкт-Петербург: Гжорд, 2008 г. – 352 c.

Эксплуатация и обслуживание оборудования на предприятиях строительной индустрии / Е.Г. Гологорский, А.И. Доценко, А.С. Ильин. – М.: Строительство-С, 2006. 504с.

Эксплуатация и обслуживание оборудования газораспределительных систем : практическое пособие для механиков газового хозяйства / К. Г. Кязимов, В.Е. Гусев. – м.: НТС ЭНАС, 2012. – 288 c.

Эксплуатация и обслуживание оборудования газотранспортной системы / К.Г. Кязимов, В.Е. Гусев. – М.: ЭНАС, 2014. – 288 c.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобилей : контрольные материалы : учебник / Т.Г. Финогенова. – Москва : Академия, 2013. – 272 c.

Юркевич А.А. Монтаж, наладка, эксплуатация и обслуживание систем электроснабжения промышленных предприятий. Учебные пособия КПТ / А.А. Юркевич, Г.К. Ивахнюк и др – СПб: Лань КПТ, 2016 – 400 c.

Иньков, Ю.М. Эксплуатация и обслуживание электротранспорта на магистральных железных дорогах / Ю.М. Иньков… – Разные… Иньков, Ю.М. Эксплуатация и обслуживание электромобилей на магистральных железных дорогах / Ю.М. Иньков.

Никитко, И. Универсальный справочник сантехника. Монтаж, обслуживание, разработка / И. Никитко. – СПб: Питер, 2017. – 352 c.

Серикова, Г.А. Сантехника в доме. Монтаж, ремонт, обслуживание / Г. А. Серикова. – Москва: Рипол Классик, 2012 г. – 256 c.

Акимова. Монтаж, техническая эксплуатация и обслуживание электрического и электромеханического оборудования : учебник / Акимова Н.А. – М.: Academia, 2018 г. – 208 c.

Иньков, Ю.М. Эксплуатация и ремонт электроподвижного состава магистральных железных дорог / Ю.М. Иньков, В.П. Феоктистов, Н.Г. Шабалин – Вологда: Инфра Инжиниринг, 2011. – 384 c.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок / Ю.Д. Сибикин – Москва: Издательство “Высшая школа”, 2008 г. – 462 c.

Полуянович Н.К. Монтаж, наладка, эксплуатация и ремонт электрических систем промышленных предприятий. Учебное пособие / Н.К. Полуянович. – СПб: Лань, 2019 г. – 396 c.

Рудик Ф.Я. Монтаж, эксплуатация и обслуживание оборудования для перерабатывающих предприятий. Университетский учебник / Ф.Я. Рудик и др. – СПб.: ГИОРД, 2008 г. – 352 c.

Проектирование и расчет многоэтажных гражданских зданий и их элементов. Учебники для вузов / П.Ф. Дроздов, М. И. Додонов, Л.Л. Паньшин, Р.Л. Саруханян / П.Ф. Дроздов под ред. – М.: Стройиздат, 1986. – 351 с.

Серебров Б.Ф. Многоэтажные гаражи и автостоянки: учебник. – Новосибирск: НГАХА, 2005. -131с.

Нагрузки и воздействия на здания и сооружения / В.Н. Гордеев, А.И. Лантух-Лященко, В.А. Пашинский, А.В. Перельмутер, С.Ф. Пичугин, под ред. А.В. Перельмутера. – Москва, Издательский дом Ассоциации строительства высших учебных заведений, 2007. – 482 с.

Нанасова, С.М. Строительство малоэтажных жилых зданий. Учебник. – Москва, Издательство АСВ, 2005. – 128 с.

Несущие системы / Хайно Энгель, предисловие Ральфа Рапсона, перевод с немецкого. под редакцией Ральфа Рапсона, перевод с немецкого Л.А. Андреевой. – Москва, АСТ Астриль, 2007. 244 с.

Обследование и испытание зданий и сооружений. Учебник для средней школы / под ред. В.Г. Козачека, Н.В. Нечаева, С.Н. Нотенко и др. И. Римшин. – Москва, Высш. шк., 2004 г. – 447 с.

Н. В. Прядко. Обследование и реконструкция жилых зданий. Учебное пособие. Макеевка. донНАСА, 2006. – 156 с.

Организация строительного производства. Учебное пособие для студентов высших учебных заведений / Болотин С.А., Вихров А.Н. – Москва, Академический издательский центр, 2007 г. – 208 с.

Нойферт П., Нефф Л. Проектирование и строительство. Дома, квартиры, сады. Переведено с немецкого. – Пересмотренное и дополненное третье издание. – Москва, Издательство “Архитектура-С”, 2005 – 264 с.

Проектные расчеты для загородных домов. Метод экономии. Нагрузки. Воздействие. Справочник / составитель В. И. Рыженко. в. И. Рыженко. – Москва, Издательство Оникс, 2007 г. – 32 с.

Нойферг Э. Строительное проектирование./ перевод с немецкого. Фельдманн, Ю. М. Кузьмина, под ред. З. И. Эстровой и Е. С. З. И. Эстровой и Е. С. Раева, ред. – Издание 2.-М., Стройиздат, 1991 г. – 392 с.

Саг Ф. Как избежать ошибок при строительстве индивидуального жилья. Перевод с венгерского С. С. Попова / под редакцией Ю. А. Муравьева. – М., Стройиздат, 1987 г. – 192 с.

Еремкин А.И., Королёва Т.И. Тепловые модели зданий. Учебники. – Москва, Издательство АСВ, 2000. – 368 с.

_https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dvojnuyu-rozetku.html

Балабан-Иерменин Ю.В., Липовских В.М., Рубашов А.М. Защита труб гидротермальных сетей от внутренней коррозии. 2-е изд. Переработанный, дополненный (на русском языке) – Москва: Издательство “Новости Теплоснабжения”, 2008 г. – 288 с.

Афанасьев, А.А. Реконструкция жилых зданий : учебное пособие для студентов направления “Архитектура” 270100 / А.А. Афанасьев, Е.П. Матвеев. -М., 2008.

Иванов, Ю.В. Реконструкция зданий и сооружений : усиление, восстановление и ремонт : учебное пособие / Ю.В. Иванов. – М. : Издательство Ассоциации “Архитектурный университет”, 2013. -312 с.

Кутуков В.Н. Реконструкция зданий: учебник для вузов по специальности “Техническая эксплуатация зданий. оборудование и автоматика”. системы” / В.Н. Кутуков. – М. : Высшая школа, 1981. -263 с.

Матвеев Е.П. Реконструкция жилых зданий. В двух частях. Ч. 1. Теория, методы и приемы реконструкции жилых зданий / Матвеев Е.П. – М. : ГУП ТСП, 1999 г. -367 с.

Матвеев Е.П. Реконструкция жилых зданий. В 2 ч. Ч. 2. Индустриальные технологии реконструкции жилых зданий различных периодов / Матвеев Е.П. – М. : ГУП ТСП, 1999 г. -364 с.

Миловидов Н.Н. Реконструкция жилых зданий: учебное пособие для вузов / Н.Н. Миловидов, В.А. Осин, М.С. Шумилов. – М. : Высшая школа, 1980. -240 с.

Носков И.В. Усиление оснований и реконструкция фундаментов : учебный курс / И.В. Носков, Г.И. Швецов. – М. : Абрис, 2012. -134 с.

Реконструкция зданий и сооружений : учебное пособие для строителей / под ред. А.Л. Шагина и др. -М.: Школа высшего образования, 1991 -352 с.

.

установка двойной розетки в один подрозетник. Как установить блок розеток в стене – инструкция от А до Я Как правильно подключить заземление и питающие провода

Розетка с двойным разъемом предоставит возможность одновременно питать два прибора, подключенных в отдельные электроточки. К тому же для каждой из них не нужно тянуть кабель, да и пользоваться удобнее благодаря сгруппированному расположению.

Информация, предложенная к ознакомлению, дополнена пошаговыми фото-руководствами, наглядными иллюстрациями и видео, разъясняющими нюансы установки и подключения силовых устройств.

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Электрика

Бытовые электрические приборы сильно облегчают жизнь, поэтому их большое количество в доме — правило, а не исключение и не дань моде. Особенно много устройств находится в кухне и там, где «обосновался» телевизор, компьютер: обоим видам умной техники нередко нужна многочисленная армия «помощников», обеспечивающих комфорт хозяевам. Тройники либо удлинители не лучшее решение насущной проблемы, поэтому оптимальный вариант — блок розеток, в котором может быть 2-4 электрические точки. Чтобы избежать неприятных ситуаций в будущем, нужно знать о нюансах их установки. Например, о том, как подключить розетку на 4 гнезда.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

На схеме обозначены цифрами:

1 — общий автомат;

2 — тот, что отключает фазу на конкретной линии;

3 — нулевая шина;

4 — распределительные коробки, отдельные для каждой розетки;

5 — кабели.

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

Другой способ — монтаж дополнительного подрозетника, призванного сыграть роль монтажной коробки. Потом его прячут под заглушку и камуфлируют отделочным материалом. Это решение позволит сделать распайки/скрутки для фазы с нулем, оснастить их колпачками СИЗ, а провода надежно изолировать.

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке.

Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Монтаж розеток

Прежде чем искать, как подключить розетку на 4 гнезда, лучше познакомиться с требованиями и процессом установки простого одиночного устройства. Дело в том, что нет никакой разницы в установке двойных, тройных розеток, или устройств с большим количеством гнезд.

Полное обесточивание — первое условие для любых электромонтажных работ. При установке надо обязательно ориентироваться на маркировку проводов цветом. Фазные провода (L) могут быть:

• белыми;
• бирюзовыми;
• коричневыми;
• красными;
• оранжевыми;
• розовыми;
• серыми;
• фиолетовыми;
• черными.

Но все же чаще используют 3 цвета — белый, черный либо коричневый. Нейтраль (N) — нулевой рабочий контакт — голубой или синий. Заземление (PE), которое нередко называют «нулевой защитой», имеет оболочку из желтых и зеленых полос (продольных, поперечных), иногда — желто-зеленый оттенок, а также может быть чисто желтого либо только зеленого цвета.

Процесс установки розеток выглядит так:

1. Сначала в стене сверлят отверстие необходимого диаметра под подрозетник, делают штробы для электропроводки. Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
2. Для монтажа подрозетника готовят цементный/гипсовый раствор. После его нанесения в отверстие вставляют установочную коробку, протягивая в нее кабель, фиксируют на одном уровне со стеной. Оставляют работу до полного схватывания раствора.
3. Затем с концов проводов снимают изоляцию, их заводят в крепления контактов (фаза — слева, ноль — справа, защитный кабель — по центру) и затягивают с помощью отвертки. Проверяют соединение на прочность.
4. Корпус устанавливают внутрь коробки, выравнивают по горизонтали, с обеих сторон временно фиксируют саморезами. Уровнем корректируют положение, потом затягивают крепеж и распорные лапки, окончательно фиксирующие корпус розетки
5. Прикрепляют к корпусу крышку, закручивают центральный винт. Включают электричество и индикатором проверяют работоспособность розетки.

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

1. В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
2. Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
3. Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
4. Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
5. Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
6. Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление. Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
7. Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
8. Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

В наши дни обширное распространение получили блоки розеток. Это устройство включает в себя несколько разъемов для подключения к сети. Раньше были популярны блоки из 2х разъемов, а вот сейчас уже набрали популярность блоки с количеством более 2х разъемов. Такие блоки в основном популярны в тех местах, где необходимо подключение больше 2х приборов одновременно. Ниже мы выясним, какие способы подключения, какие тонкости подключения блоков и рассмотрим блоки розеток подробней.

Установка блока розеток: главные варианты

По конструкции розеточный блок отличается от обычной розетки, только в количестве разъемов, в которые можно подключать приборы.

Состоит такой блок из пластикового корпуса и внутренней части, которая представлена контактами и клеммами, к которым закреплены пружины для вилок. Многие современные блоки имеют еще заземляющие контакты, которые повышают безопасность системы и снижают напряжение в блоке от подключенных приборов. Розеточные блоки могут быть 2х видов.

А именно:

1. Блоки для открытой проводки. Они монтируются на стену с помощью специального розеточного крепления, которое по форме напоминает пластину.
2. Блоки для скрытой проводки. Они монтируются в стену, тот же стакан что и обычная розетка.

Также есть еще много других разновидностей розеточных блоков.

Самый практичный из таких блоков – это выдвижной блок.

Такие блоки с легкостью можно вмонтировать в столешницу или в шкаф. Они выдвигаются в необходимом количестве для использования. Такой блок выполняет такие же функции, как и блоки настенного типа.

Какие еще розетки вы можете собрать и подключить для своей кухни?

Это может быть:

• Тройная;
• Две в рамке;
• Трехместные;
• Четверная;
• Внутренняя розетка с центрами имеющая гнезда.

Все это отлично дополнит один выключатель или несколько. Установка при достаточном опыте не займет много времени, главное произвести правильное соединение, которое вместится в подрозетник. Если вы знаете, как правильно соединить всю конструкцию между собой и подсоединить ее к проводам, то большая часть работы уже сделана.

Блоки розеток в основном устанавливают на кухне. Располагают их за рабочим столом, на высоте 10ти см от поверхности стола или внутри кухонного гарнитура на высоте 50см от пола. Такие блоки практичны, если вы используете мощные приборы в количестве больше чем 3 штуки, к примеру, вытяжку, мультиварку и холодильник.

В других помещениях их тоже используют, к примеру, для подключения компьютера и телевизора в одно время.

Так же блоки розеток могут применяться для ванных комнат, но при этом необходимо приобретать блоки с влагостойким корпусом. Устанавливают их в этих ситуациях на расстояние не мене 50см от подачи воды.

Тройная розетка: как подключить

Подключение блока розеток из 3х штук, выполняется способом шлейфа. Такой способ предполагает подключение всех трех групп блока к одной линии питания. Создание линий шлейфа рассчитано на подключение приборов мощностью не более16 ампер в сумме.

В наши дни подключение блока розеток выполняется комбинированием, в основе такого комбинирования лежит параллельная схема.

Такой способ подключения активно используется в странах Европы, а у нас он применяется для обеспечения отдельной мощной линии для потребителей.

Такая линия как параллельная предполагает в себе подключение двух отдельных кабелей от распределительного щитка.

А именно:

• Один кабель направляют в виде шлейфа и запитывают 4 розетки из блока из 5ти разъемов;
• Другой кабель подводят отдельно к 5му разъему розеточной группы, которая будет использоваться для боле мощных приборов.

Такой способ отлично подходит для использования, так как 5я отдельная точка не зависима от всех остальных, которые расположены рядом.

Основным недостатком такой схемы подключения является увеличенный расход кабеля и затраты на работы электрика.

Обычный способ подключения блока розеток и шлейфовый способ может быть как закрытого типа, так и открытого. Скрытый способ предполагает выдалбливать в стене канал для прокладки кабеля , а открытый способ выполняется прокладкой кабелей на поверхности стены.

Как подключить тройную розетку: подготовительные работы

Способ монтажа проводки полностью зависит от материала, из которого изготовлено строение. Стены здания могут быть монолитными бетонными, кирпичными или же возведены из дерева.

Так же способ монтажа зависит от ваших планов, то есть планируете вы долбить стену или же вы проведете проводку по поверхности стены.

При начале монтажных работ первое, что необходимо сделать – это отключить питание на том участке, где будут проводиться работы. В домах старого типа, не установлены автоматы на каждую из комнат, так что в этом случае необходимо выкрутить пробки. Для выполнения работ вам так же необходим некоторый материал и инструмент.

А именно:

• Провода для перемычек, планка для крепления блока и сам блок;
• Кабель для прокладки проводки к месту, где будет находиться блок, банки для розетки и соединяющие блоки;
• Алебастр и шпаклевка;
• Перфоратор, который в комплекте имеет бурильную коронку D 70;
• Рулетка строительная линейка и маркер для отметок;
• Строительный уровень и электромонтажный набор инструмента; шпатель и емкость для изготовления раствора.

Остановка выбора, на каком- то блоке розеток, должна основываться на качестве изделия и на возможности подключения отдельного проводника.

Коронку для перфоратора необходимо выбирать, отталкиваясь от материала из которого построена стена. Насадки для работы по бетону и, к примеру по гипсу отличаются параметрами по эксплуатации и конечно по стоимости.

Монтаж электрической части: как собрать розетку

Вся работа, которая будет проводиться с напряжением или возле кабелей, должна начинаться с отключения питания на этом участке. Такого правила стоит придерживаться не только начинающему мастеру, но и настоящему профессионалу.

Монтажные работы по проведению проводки необходимо выполнять в таком порядке:

• В канал, который вы сделали для кабеля, необходимо проложить провод, один из концов кабеля должен быть выведен к распределительному щитку, а другой к установленной банке для розетки;
• Далее разбираем блок розеток и отделяем лицевую панель и ослабляем болты, которые предназначены для прижимания контактов кабеля;
• Между всеми контактами разъемов устанавливаем перемычки, то есть белые проводки устанавливаем на все фазы поочередности и таким же способом устанавливаем сини проводки на нулевые разъемы;
• Часть для подключения блока подключаем к проводке и помещаем ее в банку для розетки и соответственно фиксируем блок в банке;
• Далее выполняем коммуникации в разделительном щитке и подключаем провод, но не забываем изолировать места подключения;
• Включаем подачу напряжения и индикатором проверяем работоспособность розеточного блока;
• Если все работает, то устанавливаем лицевую часть блока на свое место и проверяем функционирование всех разъемов с помощью любого бытового прибора.

После этого завершаем прокладку проводки заделыванием штробы в стене и закрываем крышкой распределительную коробку. Так как мы использовали для подключения всех разъемов перемычки, то это получился шлейф.0.00 (0 Голосов)

Эта информация может пригодиться всем, кто когда-либо сталкивался или столкнется с установкой подрозетников. Опишем максимально коротко и лаконично, что такое подрозетник , как его правильно устанавливать и сколько может стоить его установка. Также вы узнаете как вставить обратно выпавший подрозетник и что можно использовать вместо него.

Запомните три основных правила качественной установки:

Также можно добавить несколько нюансов, которые помогут понять, какие именно подрозетники вам нужны; как подготовить отверстия (гнезда) для них; как правильно заводить кабель в подрозетник; и как его правильно установить.

Размеры подрозетников

Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.

Виды подрозетников

Важно не забывать про такой параметр, как глубина подрозетника . Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже. По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.

Коммутация проводов в подрозетнике вместо распаечной коробки

Запомните! — Один раз, правильно установленный подрозетник, больше никогда о себе не напоминает.

Установка подрозетника в бетон

Что необходимо сделать, для установки подрозетника в бетон? Правильно! – Выдолбить под подрозетник лунку! Для этого лучше всего использовать дрель с алмазной коронкой, но это не самый лучший вариант в плане дешевизны. Более удобный и практичный вариант, — это перфоратор с ударной коронкой по бетону, ну или просто вырезать бетон болгаркой с диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и в подъезде).

Следует учесть, что при штроблении, в помещении образуется очень много мелкодисперсной пыли, и в первую очередь монтажникам следуют позаботиться о своем здоровье, приобрести штатные средства защиты: маски, респираторы, наушники и строительный пылесос.

Будущие лунки необходимо сначала разметить. Рисуем линию по уровню, и выставляем метки на стене. Если у вас 2 и более подрозетника, то расстояние между центрами окружностей 71 мм . Это расстояние, высчитанное опытным путем, профессиональными электриками, проверенное потом и кровью! Запомните 71мм!

Самый простой способ сделать метки, — это приложить группу подрозетников к стене.

Штроблени е лунок

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом, учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку. Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором. И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок. Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Важно! Заход кабеля в подрозетник никак не должен мешать будущей розетке, особенно со стороны распорок. Очень частая ошибка при установке подрозетников, — это перебив провода распорокой от розетки, — в этом случае на корпусе розетки может появиться опасный потенциал, или произойти короткое замыкание при включении электричества.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?

Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО№1 , но так получается не всегда.

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т. д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки. Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают как это сделать правильно.

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм . Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому.

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм , с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Вставлять провода в подрозетник, нужно ДО установки самого подрозетника, иначе это просто невозможно сделать.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

Что делать если подрозетник выскочил из стены

В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки , предварительно основание необходимо прогрунтовать, например клеем ПВА.

Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.

Установка подрозетников в плитку или стеновые фальшпанели

Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.

Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).

Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.

Заключение

Вот и все,надеюсь эта статья поможет вам в нашем нелегком электрическом деле. Ставьте лайки и подписывайтесь на нас в социальных сетях. И если что то не получается вы всегда можете получить высококвалифицированную помощь от профессиональных электриков.

И самое важное! Проводя любые работы с рабочими проводами, не забывайте отключать электричество!

Там, где необходимо подключить взаимодействующую группу бытовой техники, устанавливается блок розеток, включающий от двух до четырех электрических точек. Установка и подключение этого варианта отличается от тех же действий с обычной розеткой. Чтобы результат радовал надежностью, нужно знать тонкости. Согласны?

Мы подробно расскажем, как подключают блок розеток, какие варианты подключения с учетом потребителей существуют. У нас вы узнаете, какие правила монтажа стоит учитывать при установке подобного модульного устройства. Представленные к рассмотрению сведения опираются на ПУЭ.

Подробно изложенную технологию монтажа и подключения розеточных блоков мы подкрепили схемами, пошаговыми фото-руководствами, видео.

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

• Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
• Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Планируя выполнить скрытую прокладку провода, по намеченным линиям выдалбливают борозды. При запитке одной из точек блока отдельной линией необходимо от щитка проложить еще одну борозду.

Все отверстия и канавы вычищают от раздробленных кусочков и пыли с помощью кисточки или хлопчатобумажной салфетки. В дальнейшем для защиты РЕ проводника и удобства прокладывания кабель лучше запускать в гофрорукаве.

Если под рукой нет перфоратора – смело используйте болгарку; оснастив прибор алмазным диском, вы сможете при минимуме усилий создать идеально ровные контуры канавок

При желании штробление стен можно выполнить и «дедовским» способом с применением зубила и молотка. Но будьте готовы, что на реализацию этого способа понадобится больше сил и времени. Да и делать углубления зубилом в кирпиче под прокладку кабеля – непростая задача, которая не всегда дает опрятный желаемый результат.

Намного проще работать с гипсокартонной основой. Чтобы сделать посадочные места необходимо лишь с помощью насадки по гипсокартону согласно разметке вырезать круглые штробы. Главное – сильно не нажимать, чтобы не сломать хрупкую основу.

Специфика крепления подрозетников

Для крепления подрозетников удобнее всего использовать специальные стаканы, соединенные между собой пластиковыми фиксаторами. Конструкции стандартных размеров круглой или квадратной формы обеспечивают жесткое скрепление элементов в плоскости.

Переходники в таких подрозетниках чаще всего представляют собой съемные конструкции, которые защелкиваются в специальные пазы

Для фиксации подрозетников в кирпичной кладке или стене используют алебастр или гипсовый раствор. Порошок разводят с водой в пропорции 4:1. При работе с этими сметанообразными составами следует помнить, что они быстро схватываются.

Порошок нужно разводить небольшими порциями и быстро закладывать в отверстие, пока смесь не затвердела. Этим же раствором обмазывают примыкающие к поверхности наружные боковые грани и дно соединенных стаканов, после чего весь блок вставляют в отверстие.

Положение заглубленных стаканов корректируют с помощью уровня, не допуская чтобы выступы краев выходили за пределы плоскости стены.

Убедившись в правильности положения подрозетников, края замазывают жидким раствором, придавая плоскости максимально ровную поверхность. Остатки алебастра или гипса можно использовать на маскирование проложенного к розетке провода.

Пластиковые стаканы заглубляют в посадочные места и фиксируют с помощью гипсового раствора или размещенных по бокам специальных лапок

Монтажные стаканы для гипсокартона дополнительно оснащены специальными лапками. Посредством прижимания к обратной стороне поверхности плиты эти лапки затягивают стакан в отверстие.

Заглубленные в стену подрозетники не должны упираться и выступать за ее пределы. В случае если промежуток между стеной и гипсокартонной плитой недостаточный для размещения подрозетника, отверстие в стене дополнительно углубляют.

Исключение составляет лишь тот вариант, когда предполагается облицовка поверхности плиткой или отделка штукатуркой. В этом случае подрозетник делают немного выступающим за пределы стены на 5-7 мм.

Тонкости подключения электрики

После того, как раствор приобретет желаемую прочность, переходят к подключению внутреннего блока. Чтобы подключить розетки шлейфовым способом, проложенные от распределительной коробки провода заводят в первый подрозетник.

Непосредственно перед этим концы кабеля на 10-15 мм зачищают от плетки. Выполнить работу можно с помощью остро заточенного ножа. Но чтобы добиться максимальной аккуратности, опытные хозяева рекомендуют использовать бокорезы.

Чтобы в дальнейшем иметь возможность при необходимости выполнить новое подключение, мастера рекомендуют при зачистке оставлять небольшой запас питающего кабеля, направленного от распределительной коробки. В процессе монтажа его можно сложить внутри подрозетника в виде спирали большого диаметра либо же в форме змейки.

Главное – не допускать резкий изгиб или перелом, чем нередко «грешат» неопытные хозяева, укладывая провода внутри стакана на “скорую руку”

Заранее подготавливают отрезы разноцветных проводов для создания перемычек. Сечение перемычек должно соответствовать проводниками питающей линии. Проводники перемычки не стоит делать слишком длинными. Иначе в процессе подключения они будут мешать и не позволять розетке плотно «сесть» в монтажную коробку. В отрезанных проводах также зачищают изоляцию приблизительно на сантиметр.

Сквозь переходники предварительно очищенных от остатков гипса полостей подрозетников продевают провода. Для упрощения монтажа концы проводников подгибают в направлении расположения клемм.

С самого розеточного блока снимают защитную крышку, затем на 5-6 мм откручивают зажимные винты. Зачищенный конец фазного провода питающего кабеля подводят к первой розетке с учетом положения клемм. От нее через контакты РЕ проводник и нулевые провода питающего кабеля направляют во вторую розетку.

Подключение остальных розеток осуществляют через перемычки, соединяющие механизмы устройств. Жилы с одинакового цвета оплеткой подключают согласно окраса: фаза – красного цвета, «ноль» – синего, а заземляющий проводник – зеленого

По такому же принципу осуществляют подключение всех последующих розеток. Гнезда с аккуратно уложенными проводами не сильно плотно затягивают винтами. При шлефировании розеток в обязательном порядке соблюдают полярность контактов: от клеммы с фазным проводником отводят фазный, от нулевого – нулевой.

Чтобы жилы проводов надежно попадали в монтажные гнезда, перед установкой болты зажимом откручивают по максимуму, а после его завершения – возвращают в исходное положение

Как поставить и подключить двойную розетку в один подрозетник

Содержание

Разновидности изделий

Накладная розетка

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

• внутренние – подойдут, если в квартире скрытый тип проводки;
• внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
• встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

У тройных розеток бывают два типа контактов:

• лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
• пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Важно знать до начала работ

Условия безопасности

Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки

И не подключайте, пока монтажные работы не будет завершены.

Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.

Моменты, которые стоит учитывать

1. Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
2. Строго запрещено перекусывать кусачками провода под напряжением.
3. В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

• не ниже 20 см от пола;
• на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Правила монтажа розеток и выключателей

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо

Для этого стоит принимать во внимание:

1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
3. При прокладке проводки не стоит укладывать провода, переплетая пучками.

Как выбрать хорошую двойную розетку

При выборе товара следует обращать внимание на следующие критерии:

• Соответствие размера монтажной коробки стандартным отверстиям в стенах. Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
• Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
• Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.

Создание блока из двух одинарных розеток

В некоторых случаях применение сдвоенных розеток в моноблоке не всегда подходит для удобного пользования вилками, изготовленными по евростандарту. Для нормального включения их требуется обязательно переворачивать, что не всегда удобно и эстетично. В связи с этим, количество точек подключения может быть увеличено путем установки блока, включающего две одинарные розетки, которые нужно сдвоить.

Комплект установки состоит из двух одинаковых розеток и таких же подрозетников, подходящих по размеру. Может использоваться один двойной подрозетник. Кроме того потребуется общая накладная рамка. По этому методу возможно установить не только две, но и три розетки.

Вначале с помощью коронки в стене сверлятся отверстия, предназначенные для установки подрозетников. При отсутствии коронки используется сверло из твердых сплавов, с помощью которого по кругу сверлятся отверстия, а излишки потом удаляются зубилом и молотком.

После того как подрозетники установлены и зафиксированы, необходимо выполнить разделку кабеля. Обычно используется марка ВВГнг сечением 2,5 кв. мм. Перед подключением необходимо обесточить питающий кабель.

В отличие от моноблока, две отдельные розетки Легранд подключаются по-другому. Поскольку ПУЭ запрещает подключение шлейфом заземляющего провода, этот метод будет использован только в отношении фазного и нулевого проводников. Заземление будет подключаться с помощью отдельной линии. С этой целью в распределительной коробке делается нужное количество ответвлений. Места соединений изолируются гильзами, термоусадочными трубками или изолентой.

Далее можно подключать саму двойную розетку. К первому устройству к одной из клемм подключаются два провода фазы. Один идет от питающего кабеля, второй уходит ко второй розетке. Нулевой провод подключается таким же образом, только к другой клемме. В конце отдельными линиями к каждой розетке подключается свой провод заземления, всего два. Затем розетки закрепляются в монтажных коробках, а сверху на них надевается общая накладная рамка.

Если вы хотите создать удобную разводку электросети, не прикладывая к этому больших усилий и не создавая много отверстий в стенах помещения, вам стоит устанавливать двойные розетки в один подрозетник. Такие приспособления выпускаются большинством компаний, занимающихся производством электроустановочных изделий

Покупая двойные розетки, вам стоит обратить внимание на их характеристики. Кроме того, специалисты рекомендуют предварительно ознакомиться с основными плюсами и минусами подобных приспособлений

Разновидности двойных розеток

Прежде чем сделать выбор и купить розетки профессионалы рекомендуют ознакомиться с качественными характеристиками, плюсами и минусами, критериями, важными для производительной эксплуатации аксессуара.

Механическая защита

Бывают открытые и закрытые варианты

В закрытой конструкции элементы подключения надежно защищены, что важно при наличии в доме маленьких детей. Открытые – классический вариант изделия, встречающийся каждый день в доме, офисах и других предприятиях

Стоимость открытого варианта ниже в сравнении с закрытым. Для обеспечения безопасности отверстия открытых двойных розеток закрываются дополнительными элементами (заглушками).

Двойные розетки с заземлением

Двойные розетки с заземлением безопасны в эксплуатации. При пользовании элементом клиенты могут быть уверены в собственной безопасности. Их не ударит током, не травмирует.

Правильно подключенные заземляющие контакты сделают пользование комфортным.

Накладные и встроенные

Накладная двойная розетка и встроенная отличаются между собой размерами и способами монтажа. Встроенный вариант выглядит эстетически привлекательным, сочетается с интерьером помещения, не раздражает. Внешний – проще устанавливается, занимает минимум времени на монтаж.

Герметичность корпуса

Определить герметичность корпуса можно по показателям маркировки. Если на изделии указано IP-45 или IP-55 корпус имеет отличные параметры прочности, защищен от попадания влаги, пыли и грязи. Чем больше цифровой показатель, тем надежнее и прочнее накладная двойная розетка.

Дополнительный функционал

Современные аксессуары могут содержать элементы программирования: таймеры, подсветки, датчики на подключение/отключение и другие.

Отдав предпочтение инновационным вариантам стоимость изделия может быть на несколько порядков выше.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

• фаза — красный, коричневый либо белый;
• ноль — голубой, синий -либо черный;
• заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

• крестовую и плоскую отвертки;;
• нож или скальпель для зачистки изоляции;
• изоленту;
• плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке

Потому важно выключить все автоматы

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его

Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке. Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция – как подключить двойную (сдвоенную) розетку.

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов – фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности

Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки)

Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты , как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.

3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике , чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.

4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки , расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль – землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.

5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).

6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.

7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки . Установка завершена.

Краткий обзор характеристик и цен

Legrand Valena На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

Наиболее популярные изделия:

Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки;
2. высверливания углубления под подрозетник;
3. установка прибора;
4. сборка.

Разметка стен

Внимание Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение

перенести

Высверливание отверстия

Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

2

Фиксация подрозетника в бетонной стене

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

Важно Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Рассмотрим как подключить тройную розетку

Устанавливаем тройную розетку

Подключение тройной розетки у непрофессионалов может вызвать определенное замешательство. Но в этом нет нечего сложного, и, следуя нашим нехитрым советам, вы сможете все подключить буквально за несколько минут.

Главное здесь — внимательность и не пренебрежение правилами техники безопасности.

Содержание

• Определяем возможность подключения розетки
• Установка тройной розетки
  • Собираем тройную розетку
  • Подключение от распределительной коробки
  • Подключение одной розетки от другой
• Вывод

Определяем возможность подключения розетки

Прежде, чем приступить непосредственно к подключению, следует определиться с возможностью и правильностью принятого нами решения. Для этого следует определить сечение подходящего провода, номинальный ток автоматического выключателя, который питает данную группу, а так же отсутствие запретов на установку розеток в помещении данного типа.

Без расчетов при установке розетки никак не обойтись

Итак:

• Перед тем, как установить тройную розетку в уже работающую группу электрической сети, следует определиться, выдержит ли автоматический выключатель дополнительную нагрузку. Для этого нам необходимо посчитать возможный номинальный ток в розетке. Делается это путем суммирования номинальных токов самых мощных потребителей электрической энергии, которые могут быть подключены в данной розетке.
• Если мы знаем только номинальную мощность этих приборов, то считаем номинальный ток, исходя из формулы I=P/U×cosα.Где I – номинальный ток, Р – номинальная мощность прибора (обычно указывается в паспорте или на корпусе прибора) и cosα – коэффициент мощности электроприбора (найти его значение вам должна помочь инструкция по эксплуатации прибора, но если вы его не нашли, то можно принять равным 1).
• Теперь, суммировав все номинальные токи для данной группы, мы можем проверить соответствие автомата этим параметрам. Зачастую автомат требуется заменить на более мощный. Но если розетка предназначена для подключения маломощной видео и аудиотехники, то, возможно, это и не потребуется.

Обратите внимание! Согласно п.6.2.2 ПУЭ ,максимально допустимый номинальный ток автоматического выключателя, питающего групповую сеть, не может быть больше 25А. Так что, если у вас уже установлен автомат в 25А, то придется задуматься о разделении группы либо ограничениях по подключению приборов к данной группе.

• Также если установка розетки тройной в уже существующей группе предполагает контроль сечения питающего провода. Зачастую, если не подходит автомат, то и существующая проводка не будет отвечать новым требованиям. Поэтому опять-таки придется задуматься об ограничениях подключаемой нагрузки для данной группы.
• Ну и наконец следует определиться, а можно здесь вообще устанавливать розетку? Монтировать розетку нельзя в ванных комнатах и кладовых помещениях. При этом для ванных комнат есть исключение, которое позволяет выполнять монтаж при установке в цепи питания данной группы автомата УЗО.

На фото представлены металлические закладные под розетку на сгораемой основе

• Кроме того, если розетка тройная должна быть установлена на сгораемом основании, следует позаботиться о ее пожарной безопасности. Для этого закладные под розетку должны быть выполнены из несгораемых материалов. Обычно для этого применяют изделия из стали.

Установка тройной розетки

Собираем тройную розетку

На данный момент на рынке представлено огромное количество разнообразных розеток. Но либо цена на них «кусается», либо они не отвечают нашим требованиям. Поэтому зачастую тройную розетку собирают из трех обычных розеток.

Как сделать тройную розетку, мы сейчас и расскажем:

• Для этого нам потребуются три обычные розетки, требуемых нам номинальных параметров. Это может быть одна розетка на 6А, вторая на 10А и третья на 16А. Главное, чтобы они отвечали вышеуказанным требованиям. Также нам потребуется накладка для тройной розетки, которая создаст видимость единого целого.

Декоративная накладка под тройную розетку

• Отмеряем необходимую высоту от пола, обычно это 30 см, но вы можете выбрать любую другую высоту. На месте установки розетки проводим горизонтальную черту, параллельную полу.
• Теперь снимаем декоративные крышки на лицевой стороне наших одинарных розеток и на их место устанавливаем тройную накладку.
• Одеваем на розетки накладные коробки и прикладываем нашу тройную розетку к отметке. Отмечаем место штробления стены под закладные коробки (см. Выполняем штробление стен под проводку своими руками).

Обратите внимание! Если вы используете пластиковые закладные коробки с направляющими (их еще называют закладные под гипсокартон), то достаточно одеть закладные и приложить их к месту установки.

• Сверлим стену и устанавливаем закладные коробки. Крепим их и устанавливаем непосредственно розетки. Если вы все сделали согласно размерам, то у вас должна получиться хорошая тройная розетка. При этом цена ее зачастую значительно ниже, чем у подобных стационарных аналогов. Теперь осталось выполнить подключение.

Установленные закладные под тройную розетку

Подключение от распределительной коробки

Наиболее распространенным случаем является подключение розетки непосредственно от распределительной коробки. Его в 99% случаев используют при монтаже розеточных групп, а также в большинстве случаев при добавлении розеток в уже существующие группы.

Итак:

• Прежде всего, выполняем подключение между розетками. Для этого нам потребуется провод сечением не меньше, чем провод, которым мы планируем выполнять подключение.
• От розетки, к которой планируется подключение, делаем перемычки к соседней розетке. А от соседней — к третьей розетке. При этом заземляющий провод крепим       к заземляющим контактам, а нулевой и фазный — к силовым.
• Теперь наша тройная розетка в одном гнезде готова к подключению. Но прежде, чем его выполнять, следует снять напряжение с группы, с которой предстоит работать. Кроме того, если в распределительной коробке проходят провода других групп, с них также стоит снять напряжение.
• Вскрываем распределительную коробку и определяем фазный, нулевой и защитный провода нашей группы. Если ваша электрическая сеть смонтирована в соответствии с нормами ПУЭ, то голубой провод — нулевой, желто-зеленый – защитный и третий — фазный. Если же это не так, то ищем эти провода путем кратковременной подачи напряжения. Методология поиска описана в других статьях нашего сайта.
• Теперь подключаем фазный провод в распределительной коробке и на розетке, затем то же самое проделываем с нулевым и защитным. Важно не перепутать место подключения защитного провода, фазный с нулевым можно подключать к любым силовым контактам розетки.

Схема подключения тройной розетки

• После подключения всех проводов и закрытия распределительной коробки можно подать напряжение и опробовать работоспособность наших розеток.

Подключение одной розетки от другой

Этот способ зачастую применяется при добавлении новой розетки в уже существующую группу. Он призван снизить объем работ, связанных со штроблением стен и снизить конечную цену подключения. И хотя применяется он редко, но также имеет право на существование.

• Для того, чтобы выполнить такое подключение своими руками, следует, прежде всего, собрать нашу тройную розетку, как описано выше.
• Следующим этапом становится снятие напряжение с розетки, от которой предстоит подключение.
• Затем вскрываем эту розетку и дальше действуем по налаженной схеме. По сути, мы устанавливаем перемычку, как между розетками в нашей тройной розетке.
• На этом подключение окончено и можно подать напряжение на всю нашу розеточную группу.

Вывод

Теперь вы знаете, как установить розетку тройную и собрать ее из нескольких одиночных розеток. Надеемся, это поможет вам в создании комфортной электрической сети вашего дома.

Хотелось бы только отметить, что добавления в уже существующую сеть несут за собой определенные ограничения. Поэтому применять их стоит только в исключительных случаях.

подключение с соблюдением всех правил

В любой квартире электроприборы подключаются к электросети через розетки. Розетки размещены в разных точках квартиры, вот они вместе с соединительными проводами и образуют внутреннюю квартирную электросеть. На лестничной площадке находится квартирный электрощиток, в нём смонтированы автоматические выключатели и электросчётчик. Этот щиток подключён к общедомовой электросети, а от выключателей идут провода в квартиру, от каждого к своей группе розеток. В любой момент любой электроприбор можно безопасно подключить к электросети и отключить от неё. Как правило, розеток в квартире всегда не хватает, или они находятся не там, где это удобно жильцам. Приходится ставить новые в новом месте. Любые работы с электричеством следует выполнять, строго придерживаясь правил.

Часто удобно ставить розетки не одинарные, а групповые – двойные, тройные и т. п. На примере двойной розетки удобно проиллюстрировать правила подключения.

Содержание статьи

• 1 Типы двойных розеток
• 2 Основные правила подключения
  • 2.1 Двухпроводная сеть
  • 2.2 Трехпроводная сеть
• 3 Пошаговый процесс установки двойной розетки своими руками
  • 3.1 Инструменты и материалы
  • 3.2 Подготовительные работы
  • 3.3 Схема соединения
  • 3.4 Монтаж
  • 3.5 Как подключить провода к блоку
• 4 Особенности подключения двойных розеток разных видов
  • 4.1 Открытые и закрытые модификации
  • 4.2 Модели с заземлением и без него
  • 4.3 Наружные и скрытые варианты
  • 4. 4 Подпружиненные и программируемые модели
• 5 Как подключить двойную розетку из двух одинарных
• 6 Заключение

Типы двойных розеток

Многоместные розетки, и двойные в том числе, имеют разные конструктивные и дизайнерские исполнения. Во-первых, современные многоместные розетки отличаются от тех, что применялись 10 или 20 лет назад. Они рассчитаны на бóльшую силу тока (16А вместо 10А). У них разные шины к разным рабочим точкам, и по ним идут разные токи к разным потребителям.

Розетки бывают открытого и закрытого исполнения. Второй вариант пригодится в квартирах с маленькими детьми. Контактные отверстия закрыты шторками, которые можно открыть, лишь вставляя вилку одновременно в два гнезда. Засунуть гвоздь в одно отверстие не получится.

ФОТО: avatars.mds.yandex.netДвойная розетка для скрытого монтажа

Розетки имеют исполнения с заземляющими контактами и без них. Возможность подключения заземления повышает степень безопасности каждого электроприбора.

Существуют розетки для помещений с повышенной влажностью и для установки вне помещений, на открытом воздухе. Они имеют обозначение (маркировку) IP-44 и IP-55.

Существуют розетки со встроенным программным устройством. Они подключаются к электросети и отключаются от неё в соответствии с заданной временнóй программой.

ФОТО: sovet-ingenera.comПрограммируемая розетка

Современные розетки выполняются в защитных корпусах из термостойкой небьющейся пластмассы.

ФОТО: sovet-ingenera.comРозетка в декоративном корпусе

Основные правила подключения

Все домашние работы с электротехникой необходимо выполнять только по Правилам устройства электроустановок (ПУЭ). Если самому их выполнять затруднительно, тогда необходимо приглашать аттестованного электрика. Все подключения следует вести в обесточенной сети. На штепсельных розетках должен быть защитный контакт для подключения отдельным проводом заземления. Розетки на кухне и в жилых комнатах должны группироваться по территориальноому принципу и запитываться отдельно. Силовые розетки следует устанавливать подальше от заземлённых металлических поверхностей – ванн, раковин, трубопроводов. Розетки нужно устанавливать не выше 1 м от пола и не ближе, чем 0,5 м от газопровода и газовых приборов. От двери душевой кабины расстояние должно быть не менее 0,6 м.

Двухпроводная сеть

Если к розетке подходят два провода, то сеть называется двухпроводной. В двухпроводной сети один провод является нулевым, другой – фазным. Подключать их на розетке можно в любом порядке. Но лучше соблюдать общепринятый у электриков порядок. К правой клемме обычно подключается фаза, к левой – нулевой провод, а в центре – земля. Провода различают по цвету их изоляции – коричневый цвет обозначает фазу, голубой цвет присваивается нулю, а жёлтый с зелёным обозначает земельный провод.

Трехпроводная сеть

Земля появляется в трёхпроводной сети. Для этой сети существуют розетки с заземлением.

Статья по теме:

Вы найдете в доме много мест для применения двухклавишного выключателя. Схема подключения такого прибора довольно проста, но, тем не менее, может вызвать некоторые затруднения у новичков. В данном материале мы разберемся во всех нюансах монтажа.

Пошаговый процесс установки двойной розетки своими руками

Процесс установки любых розеток начинается с планировки их размещения. Двойные розетки – это не излишество, а разумное резервирование точек подключения на будущее. Розеток много не бывает, при их недостатке придётся по комнатам таскать удлинители. Нужно определиться с типом розеток, с их конструкцией и дизайном. При планировании нужно попытаться предусмотреть возможные перемены в планировке мебели и электроприборов в квартире.

Инструменты и материалы

Для работы потребуется обычный набор инструментов электрика – кусачки, плоскогубцы, отвёртки разных размеров крестовые и плоские, щипцы для снятия изоляции с проводов. Нужна изоляционная лента, желательны трубочки из термоусадки разных цветов.

Для выполнения работы нужно приобрести кабель нужной длины и нужного сечения. Для квартирных работ годится кабель с тремя медными жилами и с сечением каждого проводника 2,5 мм², марки ВВГнг. Нужны ещё подрозетники, распределительные коробки.

Подготовительные работы

К подготовительным работам относятся разметка мест установки розеток, штробление гнёзд для установки скрытых розеток, разметка линий прокладки кабелей, штробление каналов для прокладки кабелей, прокладка кабелей, подготовка концов проводников. Если кабель прокладывать в самом низу стены, то можно обойтись без трудоёмкого штробления, а проложить кабель в плинтусе. Там же установить подрозетники.

Схема соединения

Разработку схемы соединений можно тоже отнести к подготовительным работам. Без схемы нельзя вести монтаж, а впоследствии без схемы нельзя будет определить, почему система не работает.

ФОТО: cdn.optipic.ioСхема установки одиночной розетки

При разработке электрической схемы подключения розеток за основу берётся схема подключения одинарной розетки. С увеличением числа розеток схема не меняется.

Конструктивно розетка и выключатель были изготовлены в одном корпусе.

ФОТО: asutpp.ruСхема подключения выключателя и розетки в одном корпусе

Монтаж

Монтаж начинается с разбора розетки. Надо снять декоративную крышку. Провода кабеля надо обрезать так, чтобы оставался запас по длине – 10-12 см. У проводов должны быть подготовлены рабочие концы – изоляция удалена, многожильный кабель плотно скручен. Теперь можно ослабить кабельные зажимы на самой розетке, а затем провода вставить в гнёзда и крепко зажать их винтами.

ФОТО: cdn.optipic.ioУстановка группы розеток

Если сама розетка двойная или тройная, то в ней уже металлическими шинами выполнены все необходимые соединения. Внешнее подключение выполняется как для одинарной розетки.

Как подключить провода к блоку

В розетках устанавливаются контакты, к которым подключаются провода. Зачищенный от изоляции и плотно скрученный конец провода вставляется в отверстие контакта и крепко прижимается винтом или плоской пружинкой. Первый вариант чуть сложнее, но значительно надёжней.

Особенности подключения двойных розеток разных видов

Все розетки имеют контакты с винтовыми зажимами для подключения проводов. При подключении внешних проводов нужно внимательно смотреть на находящиеся в розетке контакты, чтобы не подключить ноль и фазу к одной электрической точке. Если это случится, то произойдёт короткое замыкание. При необходимости подключить еще одну розетку нужно на одинаковых контактах двух розеток сделать перемычку.  Двойная розетка может быть изготовлена в заводских условиях, а может быть собрана из двух одинарных розеток самостоятельно, главное, на одинаковые контакты не подключить разноимённые провода.

Открытые и закрытые модификации

Розетки изготавливаются для открытого и скрытого монтажа. Первые называются встроенные, вторая группа – накладные. Первые больше нравятся современным дизайнерам, представители второй модификации чаще встречаются в старых домах и на деревянных стенах на дачах.

ФОТО: srbu.ruРозетки накладные и встраиваемые

Модели с заземлением и без него

Сложная бытовая электротехника с металлическими корпусами – стиральные машины, холодильники и т. п. – требует для обеспечения безопасности подключения заземления. Этот термин обозначает наличие постоянного хорошего электрического контакта электроприбора с землёй, с грунтом планеты Земля. Повреждение изоляции внутри домашнего электроприбора при одновременном прикосновении руками к его корпусу и к другой электропроводящей поверхности – к трубе, радиатору отопления и т. п. – обеспечит неосторожному хороший удар током.

Заземление может быть выполнено одним проводом – нулевой рабочий и нулевой защитный являются физически одним проводом. Это самый ненадёжный вариант. Самым надёжным является разделение функций защиты и нуля по двум проводам по всей длине электросети. Для дачных домов обычно делается собственный контур заземления.

Современные розетки – трёхконтактные, для фазы, нуля и земли. Приборы с железными корпусами для безопасности необходимо заземлять, с пластмассовыми корпусами необязательно.

Наружные и скрытые варианты

Электропроводка в доме может быть скрытая, проложена внутри проштробированных каналов. При этом провод нужно пропускать в гофрированную трубу. Розетки при этом тоже желательно устанавливать скрытого монтажа. Если проводка открытая, то и розетки должны быть открытого исполнения.

Подпружиненные и программируемые модели

Провода в розетке вставляются в зажимы, которые могут быть винтовыми или пружинными. Первый вариант более надёжный, провод крепче зажимается прижимным винтом. В пружинные контакты провод вставлять удобней, но качество и надёжность контакта значительно ниже. Решение остаётся за хозяином дома.

Как подключить двойную розетку из двух одинарных

Двойную розетку из двух одинарных сначала нужно собрать на одном подрозетнике. Затем одинаковые контакты соединить одинаковыми проводами, не перепутав фазу и ноль.

Заключение

Работы с домашней электротехникой требуют такого же внимания и соблюдения правил, как и на промышленном предприятии. Смонтированную систему нужно проверить и опробовать. Проверку следует провести с помощью тестера и только потом подключать к сети. В электротехнике существует только два вида неисправностей – есть контакт, где не надо, и нет контакта, где надо.  Эти две неисправности нужно выявить и исправить при проверке.

Обсудить0

Предыдущая

ИнженерияОбратный клапан на вентиляцию

Следующая

ИнженерияРучной насос для воды из скважины

Как подключить ответвительную розетку

Нужно добавить розетку? Этот проект посвящен подключению ответвления или дополнительных розеток к существующей цепи. Он включает в себя советы по электрической проводке ответвления со схемами, чтобы вы могли узнать, как подключить штепсельную розетку ответвления или установить ответвление.

См. также наш проект о новых цветах проводки и кабелей.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь, чтобы получить дополнительную информацию.

Часть P новых строительных правил может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, убедитесь, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика

Очень часто мы обнаруживаем, что у нас дома не хватает розеток. Добавить еще одну несложно, но есть определенные правила, которым нужно следовать.

Ответвление может быть подключено к существующей розетке либо на кольцевой магистрали, либо на радиальной цепи, при условии, что у этой розетки еще нет ответвления. То есть допускается только одна ответвление на розетку, и количество ответвлений не должно превышать количество розеток. Если это необходимо в какой-либо части вашего дома, единственный способ сделать это — добавить еще одну кольцевую сеть или удлинить одну из имеющихся у вас кольцевых сетей.

Ответвление должно быть подключено к существующей цепи с помощью того же кабеля, который используется в основной цепи. Вы можете увидеть, как подключить ответвление к существующей розетке, на изображениях ниже.

На первом рисунке показано, как должна выглядеть задняя часть вашей двойной розетки, а на втором изображена проводка ответвления. Общее правило для кольцевой магистрали заключается в том, что если у вас есть только два кабеля в задней части существующей розетки, то можно использовать ответвления.

Однако, если у вас есть радиальная цепь с двумя входами и выходами кабеля, это может быть последняя розетка в этой цепи и уже имеет ответвление. Пожалуйста, проконсультируйтесь с квалифицированным электриком, если вы не уверены, и прочитайте наш раздел об электробезопасности и части P Строительных правил (ссылка выше).

Если из какой-либо розетки выходит 3 кабеля, ответвление недопустимо.

Вид сзади на двойную розетку с вводом и выводом кольцевой магистрали

Вид сзади на розетку, соединенную в виде ответвления

Ответвление может быть добавлено к любой части цепи при соблюдении приведенных выше правил. Если существующей розетки недостаточно близко, вы можете подключиться к кабелю с помощью распределительной коробки для вашей новой ответвления.

Схема подключения потребительского блока

Здесь можно увидеть проводку распределительной коробки. Распределительные коробки рассчитаны на различное использование в зависимости от разрешенных для них усилителей. Распределительную коробку на 30 ампер следует использовать только с розетками кольцевого или радиального контура. Распределительная коробка должна быть прочно закреплена на подходящей поверхности и не должна просто «плавать вокруг, подвешенная на кабелях, к которым она подключается». вам нужно добавить больше розеток, тогда вам сначала нужно будет установить блок подключения с предохранителем или FCU.

Блок соединения с предохранителем необходимо установить между существующей розеткой или распределительной коробкой, от которой вы берете питание, и вашими новыми розетками.

Он предназначен для защиты новой ответвления розеток и существующей цепи, от которой вы получаете питание, так как в случае проблемы или перегрузки предохранитель в блоке подключения с предохранителем или FCU перегорит и защитит все.

Чтобы узнать больше о блоках FCU, ознакомьтесь с нашим проектом здесь, посвященным подключению соединительного блока с предохранителем.

Кабели, идущие к ответвлениям и от которых вы подключаетесь, должны быть защищены каким-либо кабелепроводом; будь то на поверхности или в стене. Если вы закапываете кабели в стену, они должны проходить только вертикально, а не горизонтально. Кабели можно прокладывать в пустотах в полу или потолке, но не между изоляцией или обернутой в нее, где они могут стать слишком горячими.

Также внимательно ознакомьтесь с правилами для кольцевых и радиальных сетей. Вы ограничены в длине кабеля, который вам разрешено использовать в обеих цепях, и длинные ответвления могут привести к превышению лимита.

В этом случае вы просите схему использовать намного больше энергии, чем она рассчитана. Больше энергии = больше тепла, и кабели могут загореться. Часть P новых строительных норм может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика.

Правила, регулирующие высоту розеток и т. д., см. в нашем информационном проекте по высоте розеток

Какой? справочник по проводке и освещению книга

Электропроводка Домашняя книга

Все материалы проекта написаны и подготовлены Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Правильный способ подключения двойной розетки

пушистая мелочь

• 3 ноября 2014 г.

• #1

Я хочу заменить несколько двойных розеток, но не уверен, какой метод подключения является правильным.

За последние восемь лет над переоборудованием нашего амбара и в мастерских работали три электрика, и каждый по-своему подключал розетки кольцевой магистрали.

Первый скрученный пары проводов вместе — 3 витых кабеля для земли (один подключен к задней коробке)

Второй сложил все концы кабелей, а затем уложил их друг на друга — в одной розетке 3 сложенных друг на друга провода, где он питает ответвление, а также четыре кабеля в клемме заземления, но я не проверял, не свернуты ли они тоже.

Третий электрик установил все розетки так, чтобы провода шли прямо, а три провода шли прямо к клеммам заземления. Для розеток, где есть ответвления к соединительным блокам с предохранителями, есть три прямых провода и четыре прямых провода в земле — кабель, используемый для соединения тыловых коробок, представляет собой витой кабель заземления, тогда как заземление T&E представляет собой тонкую одножильную жилу, все три ( или четыре кабеля с ответвлением) подключены к одной клемме заземления.

Пожалуйста, подскажите, какой из них правильный, или есть ли другой стандартный метод подключения.



Рекламные ссылки

безопасная искра

• 3 ноября 2014 г.

• #2

Скручивание — это большой запрет.

Сдвоение концов допустимо. Очевидно, что для этого в терминале должно быть достаточно места! Некоторые из них недостаточно велики, чтобы вместить 3 х 2,5 проводника.

Вам не нужно складывать вдвое, но там, где есть только один проводник, рекомендуется увеличить площадь контакта клеммного винта.

Похоже, скрученный кабель, о котором вы говорите, является ответвлением гибкого кабеля.

Лучше использовать сплошную нить, как и другие. Иногда несоответствующие проводники выталкиваются из клеммы при затягивании, или же провод оказывается не зажатым должным образом.

Нет необходимости в соединении клеммы заземления с коробкой, если коробка имеет один фиксированный наконечник, но это считается хорошей практикой.



Джон Д

• 3 ноября 2014 г.

• #3

идея состоит в том, чтобы иметь достаточное количество меди в туннеле, чтобы более или менее заполнить его, и упаковать латунь так, чтобы, когда вы затягиваете винт, он давил на массу, и медный сердечник не мог соскользнуть на сторона винта.

Я подумал, что звенья G&Y к заднему блоку, вероятно, были вырезаны из 6-миллиметрового многожильного провода, который мог быть под рукой у электрика, и это нормально. Эти нити намного толще, чем у флексов.

Метод скручивания когда-то был обычным явлением. Люди, которые это сделали, могли также воткнуть все заземляющие жилы кабелей T&E в единую зеленую оболочку. Распутывать их может быть немного неприятно, и они иногда ломаются.



Эрикмарк

• 3 ноября 2014 г.

• #4

У скручивания проводов есть свои плюсы и минусы. Это означает, что меньше вероятность того, что какой-либо провод будет иметь плохое соединение, но это настоящая боль при проверке и тестировании, потому что есть риск упрочнить кабель, поскольку он раскручен для проведения тестирования.

Слегка скрутить заземляющие провода так, чтобы можно было использовать одну муфту, обычно, но достаточно слегка, чтобы удерживать их вместе и скользить по заземляющей муфте.

С многожильным гибким кабелем всегда будет скручиваться, но с всего 7 жилами можно спорить, и нельзя сказать, что какой-либо из методов неправильный или правильный. Это личное дело электрика к электрику.

Также зависит от типа терминала. Там, где на провода натянута пластина, маловероятно, что винт повредит провода. Но там, где винт воздействует непосредственно на провод, он может вонзиться в провод до такой степени, что он сузится. Если провод не скручен, потянув за провод, можно подтвердить, что он держится прочно, но когда он скручен, может показаться, что провод держится, хотя на самом деле он действительно ослаблен.

Старые винтовые разъемы явно скручивали провода при использовании, и было бы трудно сказать, что скручивание неправильное, хотя я теперь не скручиваю провода сам.

Я думаю, что большие изменения в инспекциях и испытаниях, когда сегодня люди проверяют и проверяют каждые 10 лет, или смена жильцов означает, что провода удаляются и переустанавливаются гораздо чаще, чем в прошлые дни. Медленный переход от прямого контакта винта к использованию скользящей пластины между винтом и проволокой означает, что с гибкими кабелями меньше вероятность того, что лишняя проволока попадет в резьбу, что приведет к ложному показателю герметичности.

Но с некоторыми клеммами, использующими провода разного сечения, можно захватить только один провод, если он не скручен, так сказать что-то вроде скручивания это нет нет явно неправильно, так как бывают случаи, когда это имеет смысл.

Многие розетки рассчитаны на подключение до 2 проводов сечением 6 мм², и установка одного провода сечением 1,5 мм² может привести к недостаточному захвату. Складывание их может помочь получить дополнительную толщину. Но это также может привести к тому, что один из трех проводов не будет иметь требуемого давления. Три круглых провода естественным образом выстраиваются так, чтобы цепляться за все, если они находятся в круглом отверстии. Но это может быть не так с прямоугольным отверстием. Так что, скорее всего, скручивание не может быть жестким правилом.

Почти каждый электрик может рассказать историю о том, почему один метод лучше использовать, чем другой. Но с разными формами клемм и разными методами зажима не может быть жесткого правила.

Меня учили в промышленности, и мне сказали, что одна клемма = один провод, если вы хотите два провода, вам нужны две клеммы, за исключением случаев, когда были установлены проушины, тогда до тех пор, пока обжатые части не сцепились друг с другом, не проблема. Но с большинством розеток это было бы невозможно с бытовыми. Когда я впервые перешел на домашнее хозяйство, это действительно пошло против течения.

Сегодня, с необслуживаемыми терминалами, отечественные производители также продвигаются к идее «один провод в одно отверстие». Даже в этом случае мы видим аргументы, некоторые считают, что давление должно быть снято с помощью привода терминала, прежде чем вставлять провод, другие используют жесткость провода, чтобы открыть терминал. Потому что относительно новые часто включаются инструкции, и некоторые производители рекомендуют использовать драйвер терминала, а другие нет.

Но винтовые клеммы используются уже много лет, поэтому вряд ли можно будет найти инструкцию производителя по использованию.



Рекламные ссылки

Таксист

• 3 ноября 2014 г.

• #5

Не уверен, что это уже обсуждалось, но я думал, что текущие рекомендации касаются кольцевой розетки, что заземление от каждого кабеля идет к каждому из разъемов заземления на розетке?

Во всяком случае, это то, что показано на диаграмме в текущем руководстве по сайту.



EFLIНаглость

• 3 ноября 2014 г.

• #6

Извозчик сказал:

Не уверен, что это уже было рассмотрено, но я думал, что текущие рекомендации касаются кольцевой розетки, что земля от каждого кабеля идет к каждому из разъемов заземления в розетке?

Во всяком случае, это то, что показано на диаграмме в текущем руководстве по сайту.

Нажмите, чтобы развернуть…

Относится к цепям с большими токами CPC. 7.5.3

Обычно это не имеет значения.



Радиочастотное освещение

• 3 ноября 2014 г.

• #7

Это требование только для цепей с высоконадежным заземлением.

Я держу провода одинарными и прямыми, если нет только одного проводника, то я удваиваю конец.



Таксист

• 3 ноября 2014 г.

• #8

EFLIИмпуданс сказал:

Извозчик сказал:

Не уверен, что это уже было рассмотрено, но я думал, что текущие рекомендации касаются кольцевой розетки, что земля от каждого кабеля идет к каждому из разъемов заземления в розетке?

Во всяком случае, это то, что показано на диаграмме в текущем руководстве пользователя.

Нажмите, чтобы развернуть…

Относится к цепям с большими токами CPC. 7.5.3

Обычно это не имеет значения.

Нажмите, чтобы развернуть…

Честная оценка. Я до сих пор так делаю, так как считаю, что так аккуратнее



Джекрей

• 3 ноября 2014 г.

• #9

Возможна проблема с удвоением конца провода. Если проволока вставлена ​​в карман компрессионной подушкой, а не прикусным винтом, и изогнутая проволока лежит в кармане в положении «вверх-вниз», а не в положении «бок о бок» а дополнительный кабель добавляется без загнутого конца, то последний провод может быть неправильно захвачен. Хорошо, можно возразить, что «смешивать и сочетать» концы не следует, но это может случиться, и когда это происходит, возникает потенциальная проблема.

Частично сегодняшние проблемы с оконечной нагрузкой возникают из-за некачественной конструкции кабеля с твердыми жилами по сравнению с приличными гибкими многожильными сдвоенными жилами и землей; Накануне продавцы фасоли и наши континентальные коллеги решили, что новый «улучшенный» рецепт лучше.



ДжонВ2

• 3 ноября 2014 г.

• #10

Джекрей сказала:

Возможна проблема с удвоением конца провода. Если проволока вставлена ​​в карман компрессионной подушкой, а не прикусным винтом, и изогнутая проволока лежит в кармане в положении «вверх-вниз», а не в положении «бок о бок» а дополнительный кабель добавляется без загнутого конца, то последний провод может быть неправильно захвачен.

Нажмите, чтобы развернуть…

Верно, и то же самое может случиться, если с такой клеммой использовать проводники (особенно одножильные) разных размеров. Я не думаю, что это так уж плохо с двумя проводниками, так как площадки/пластины обычно могут наклоняться достаточно, чтобы удовлетворительно захватить оба проводника, но если их три или более (разных размеров), то возможны большие проблемы.

С уважением, Джон



пушистая мелочь

• 3 ноября 2014 г.

• #11

Спасибо за все ответы — я думаю, что теперь у меня есть довольно хорошее представление о том, что делать.

Гибкое заземление, соединяющее некоторые задние коробки, идентично заземлению диаметром 2,5 мм, которое проходит в кабелепроводе в мастерской, и было установлено тем же электриком. Я заменю его на однорядный.

Нужно ли заземлять металлические тыловые коробки? Я только спрашиваю, так как сантехник сказал мне, что мне не нужно крепить заземляющие полосы к кранам и т. д., потому что все защищено УЗО, и что 10-мм заземление на входе водопровода и 6-мм провода, соединяющие входящие и исходящие трубы отопления это все, что требуется.



пушистая мелочь

• 3 ноя 2014

• #12

Извозчик сказал:

Не уверен, что это уже было рассмотрено, но я думал, что текущие рекомендации касаются кольцевой розетки, что земля от каждого кабеля идет к каждому из разъемов заземления в розетке?

Во всяком случае, это то, что показано на диаграмме в текущем руководстве пользователя.

Нажмите, чтобы развернуть…

Сменные розетки представляют собой двойные розетки MK DP с переключателем, я был немного удивлен, обнаружив, что у них есть только одна клемма заземления.



ДжонВ2

• 3 ноября 2014 г.

• №13

пушистик сказал:

Нужно ли заземлять металлические тыловые коробки?

Нажмите, чтобы развернуть…

Да, определенно.

пушистик сказал:

Спрашиваю только потому, что сантехник сказал мне, что мне не нужно крепить заземляющие полосы к кранам и т. д., потому что все защищено УЗО, и что заземление 10 мм на входе водопровода и провода 6 мм, соединяющие вход и выход отопления трубы — это все, что нужно.

Нажмите, чтобы развернуть…

Это другое — он, вероятно, говорит об ослаблении требований к соединению в ванных комнатах, когда у вас есть защита от УЗО. В любом случае, в отличие от задних коробок, отводы не охватывают электрические проводники под напряжением (которые в случае с коробкой могут коснуться коробки, если выпадут) — и, если у вас есть металлические трубы, отводы в любом случае будут заземлены.

С уважением, Джон



Дафтпанк

• 4 ноября 2014 г.

• №14

Отличный пример того, как мало знаний опасно.



пушистая мелочь

• 4 ноября 2014 г.

• №15

JohnW2 сказал:

пушистик сказал:

Нужно ли заземлять металлические тыловые коробки?

Нажмите, чтобы развернуть…

Да, определенно.

Нажмите, чтобы развернуть…

Я подумал, что было бы небезопасно не делать этого, в теме был предыдущий комментарий:

‘Не обязательно иметь связь от клеммы заземления к коробке, если коробка имеет один фиксированный наконечник, но это считается хорошей практикой. сделать это.’

Все тыловые коробки в моей локальной сети, телевизионные/аудио- и телефонные розетки также заземлены, это стандартная практика?



Сделай сам, не местный

Если вам нужно найти специалиста для выполнения своей работы, воспользуйтесь нашим местным поиском ниже, или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.

Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.

Водопроводчик/инженер-газотехникЭлектрикСтроительДекораторПродавец строителейПродавец сантехниковПоставщик плиткиПоставщик напольных покрытий

Вы продавец или поставщик? Вы можете бесплатно создать объявление на сайте DIYnot Local



Замена старой розетки — новая розетка имеет 2 клеммы заземления

Меняю старую розетку.

Я снял лицевую панель со старой розетки, там 3 провода. Красный, черный и зеленый и желтый. Он входит в старую розетку. На сокете всего 3 возможных соединения.

В новой розетке, которую я купил, есть клемма под напряжением, нейтраль и 2 клеммы заземления.

Мне просто нужно подключить 1 из клемм заземления к моей новой штепсельной розетке

7

7 ответов от электриков MyBuilder

Лучший ответ

DEACON ELECTRICAL SERVICES

Гримсби • На сайте с 13 января 2015 г. • 72 рабочие места, 100% положительный обратная связь

Две клеммы заземления соединены, поэтому подойдет любая из них. И вам больше не нужно нести Землю в металлический ящик.

2020-03-28T17:03:01+00:00

Ответ получен 28 марта 2020 г.

Альфа-электрика

Craigavon ​​• На сайте с 4 марта 2019 г.• 18 рабочие места, 100% положительный обратная связь

Двойная передняя панель с двумя клеммами заземления называется высокоинтегрированной панелью, более основанной на компьютере. Любая клемма заземления подходит, так как обе клеммы заземления соединены, однако я бы все же проложил еще одну линию заземления к металлической задней коробке, если передняя панель должна быть удалена, а отсутствие заземляющей связи с металлической задней коробкой оставляет возможность для задней коробки стать под напряжением, если скт фронта должны были быть удалены.

2020-03-30T18:05:02+01:00

Ответ получен 30 марта 2020 г.

Авалит Электрик

Chorley • На сайте с 14 сент. 2021 • 4 рабочие места, 100% положительный обратная связь

Две клеммы заземления внутренне соединены. Лично я использую один для CPC от кабелей, а другой для заземления металлической задней коробки. Однако сейчас это не требуется, но я все еще делаю это, так как это хорошая практика. Надеюсь, это поможет

2021-09-17T21:10:02+01:00

Ответ дан 17 сентября 2021 г.

Гиллис Электрик

Глазго • На сайте с 25 января 2022 г. • 22 рабочие места, 100% положительный обратная связь

В любом случае это не проблема, просто оставьте другую землю прикрученной

2022-02-22T12:15:03+00:00

Ответ написан 22 февраля 2022 г.

УСЛУГИ JHT

Ливерпуль • На сайте с 21 сентября 2015 г. • 45 рабочие места, 100% положительный обратная связь

Если это металлическая задняя коробка, то не уверен, что она тоже зациклена. Но да, вы можете просто использовать один, поскольку они взаимосвязаны.

2020-03-28T15:50:06+00:00

Ответ получен 28 марта 2020 г.

Джон Хогвуд

Джиллингем • На сайте с 16 октября 2019 г. • Нет обратной связи

да

2020-04-02T10:30:03+01:00

Отвечено 2 апреля 2020 г.

Тибериус Девелопментс СЗ

Блэкпул • На сайте с 10 ноября 2020 г. • 12 рабочие места, 100% положительный обратная связь

Все новые розетки с двойными розетками имеют 2 клеммы заземления, поэтому, если электрическая цепь соединена по кольцу, заземление может выполняться отдельно.

2020-11-10T18:25:02+00:00

Ответ дан 10 ноября 2020 г.

Подключение розетки в середине цепи

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29 июня/22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель

Обзор проекта

Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, другой передает его к следующей розетке. Два провода являются нейтральными: один подключает нейтраль, а другой ведет к следующей розетке. И последний кабель — это заземляющий провод — заземляющий провод на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке. (Эти провода входят в распределительную коробку и выходят из нее через два кабеля. Также может быть третий кабель, если в этой точке цепь разветвляется в двух направлениях.) Существует два основных варианта подключения розетки к этим проводам.

Во-первых, цепь может быть подключена напрямую через розетку, то есть входные провода могут быть подключены к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода могут быть присоединены к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Второй метод подключения промежуточной розетки состоит в том, чтобы подключить розетку к проводам цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым «нижестоящим» розеткам, не завися от протекания через соединительный язычок розетки.

В зависимости от вашей ситуации тот или иной метод может работать лучше, хотя обычно предпочтение отдается косичкам.

Почему предпочтение отдается косичкам

Одним из недостатков прямого подключения через розетку является то, что если розетка в середине цепи имеет какие-либо проблемы с розеткой, это создает проблемы для устройств, расположенных ниже по течению. Любая проблема с розеткой или даже ослабление провода под одной из винтовых клемм также может привести к потере питания в розетках нисходящей цепи. Кроме того, если в розетке с прямым проводом произойдет отсоединение провода, поскольку весь ток для цепи протекает по этому пути, он начнет нагреваться и представляет потенциальную опасность возгорания. Даже диагностика проблемы может быть затруднена, потому что, если все розетки обесточены, трудно определить, какая из них вызывает проблему.

Прямая проводка также усложняет ремонт или замену, потому что, если вам нужно убрать одну розетку из цепи, вы прервете остальные розетки ниже по течению. Розетка должна быть повторно подключена, прежде чем нисходящая цепь сможет снова функционировать, оставляя ее тем временем вне работы.

При использовании косички эти недостатки устранены. Проблема или ненадежное соединение в одной розетке не повлияет на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Одна из ситуаций, в которой использование косичек может быть нежелательно, — это если настенная коробка очень неглубокая или по другим причинам недостаточно велика, чтобы выдержать объем дополнительных проволочных гаек и проводов косички. Если коробка слишком мала для удобного размещения всех косичек и разъемов, тогда решением может быть установка настенной коробки большего размера или прямая проводка через розетку.

Более двух кабелей в коробке

Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода к одной винтовой клемме. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Прежде чем начать

Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной 120-вольтовой розетке имеется три типа винтовых зажимов: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые зажимы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые зажимы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Предупреждение

Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы отключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется отключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Крестовая отвертка
• Плоскогубцы с тонкими губками
• Универсальный нож

Материалы

• Сменная розетка
• Электрический кабель НМ
• Большие проволочные гайки

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямая проводка через розетку

1. Выключить питание

   Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено». Если нет, выключите главный выключатель.

2. Удаление старой емкости

   Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

   Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

   Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы, и выбросьте старую розетку.

3. Подключить новую розетку

   Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (не имеет значения, какой куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Остается зеленый провод заземления или провод из оголенной меди, который подключается к зеленому винту на розетке.

   Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

4. Вставьте новую розетку

   Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место, и закрепите ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и может привести к ослаблению проводов и другим опасностям. Профессионалы практически никогда не используют на устройствах разъемы push-in.

Проводка с косичками

1. Отключите питание, удалите старую розетку и проверьте

   Выполните описанные выше действия, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

2. Обрежьте и зачистите кабель

   Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку с кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около трех четвертей дюйма оболочки вокруг черного и белого проводов.

3. Сделать косички

   Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

   Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого проводов. Также будет один белый и один черный провод, идущий от гайки.

4. Соединить провода

   Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

5. Замените розетку

   Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

Ель

Когда следует обратиться к специалисту

Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика. Проблема может быть более сложной, чем неисправная емкость, и лучше всего ее расследовать профессионалу.

BG Electrical WP22/HC WP Double Smart Weatherpropet Redation Guide

Smart Imployboser Socket
Руководство по установке

Управление мощностью.

Таймер и планирование

Рекомендации по установке – важные

Инструкции по технике безопасности

1. Место вне помещения должно быть выбрано таким образом, чтобы обеспечить достаточный доступ к цепи электропитания. Цепь ДОЛЖНА быть защищена соответствующим предохранителем, автоматическим выключателем или УЗО (устройством защитного отключения) в соответствии с действующими правилами электропроводки IET.
2. Если для прокладки кабеля используется кабелепровод, НЕОБХОДИМО предотвратить скопление водяного конденсата внутри блока и кабелепровода. Дренажные отверстия ДОЛЖНЫ быть просверлены (см. Инструкцию по установке).
3. Если используется металлический кабелепровод, необходимо обеспечить непрерывность заземления через кабелепровод с помощью соответствующих соединений (не входят в комплект поставки). При необходимости имеется клемма заземления в задней коробке. Заземление от цепи питания ДОЛЖНО быть выполнено на клемме заземления розетки.
4. При прокладке наружных кабелей убедитесь, что используется кабель, рекомендованный для наружной установки. Как правило, можно использовать кабель с резиновой изоляцией и пластиковые кабельные вводы M20. В качестве альтернативы можно использовать стандартный плоский двухжильный сетевой кабель из ПВХ с заземлением внутри 20-миллиметрового пластикового или металлического кабелепровода. При необходимости следует использовать кабель SWA (армированный стальной проволокой) с металлическими кабельными вводами.
   Использование незащищенного плоского кабеля с изоляцией из ПВХ НЕ рекомендуется, так как это может привести к поражению электрическим током.
5. Для обеспечения постоянной безопасности и надлежащей защиты от атмосферных воздействий устройство НЕ ДОЛЖНО оставлять с поднятой открытой крышкой или незаблокированной защелкой. Неиспользуемые кабельные вводы ДОЛЖНЫ быть закрыты заглушками.


Совет по строительным нормам

С 1 января 2005 г. любые электромонтажные работы, выполняемые в домашних условиях с фиксированной электропроводкой в ​​Англии и Уэльсе, должны соответствовать новым правилам и изменениям части P Строительных норм и правил. введены, чтобы помочь уменьшить количество смертей, травм и пожаров, вызванных неисправными установками.
Монтажные работы могут выполняться любым лицом при условии, что они соответствуют стандартам Регламента.
Определенные электротехнические работы (не подлежащие обязательному уведомлению или мелкие работы) могут выполняться без привлечения зарегистрированного электрика или уведомления местных органов управления строительным надзором, например:

• замена любого электрического оборудования (например, розеток, осветительных приборов, контрольные выключатели)
• добавление ответвлений с предохранителями, розеток или источников света к существующей цепи (но не на кухне, в ванной или на открытом воздухе)
• любые ремонтные работы или работы по техническому обслуживанию
  В случае мелких работ, выполняемых неквалифицированным электриком, настоятельно рекомендуется, чтобы квалифицированный электрик проверил их безопасность.

Для всех других работ (обязательных или крупных работ) требуется приложение строительных норм и правил, и его необходимо проверить, чтобы убедиться, что оно безопасно.
Это может сделать либо электрик, участвующий в программе самосертификации компетентного лица, либо уведомив об этом местный отдел контроля за строительством, который примет необходимые меры.
Перед началом работ необходимо подать заявление в местные органы власти, такие как:

• добавление нового контура
• добавление/изменение любого контура в помещении с водой (кухня, ванная и т. д.)
• добавление/изменение любого контура вне помещения (наружные розетки, освещение и т. д.)

Если работу выполняет квалифицированный электрик, он несет ответственность за проверку работы, и уведомлять местные органы власти не требуется.
Если за проверку работы отвечает квалифицированный электрик или местный орган власти, они должны предоставить сертификат или уведомление, подтверждающее, что установка проверена и безопасна в использовании.
РЕКОМЕНДУЕТСЯ ПОЛЬЗОВАТЬСЯ КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКОМ
Если есть какие-либо сомнения в том, что электромонтажные работы требуют уведомления местных властей, следует сначала обратиться к ним за консультацией.

Инструкции по установке

УБЕДИТЕСЬ, ЧТО СНАЧАЛА ПРОЧИТАНЫ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Задняя коробка имеет несколько отверстий для кабельных вводов по бокам и один выбивной кабельный ввод сзади. Предусмотрено два положения дренажных отверстий по отношению к позициям ввода кабеля, как показано на рисунке. Обратите внимание на положение клеммы заземления.

Перед установкой убедитесь, что розетка имеет достаточное

покрытие WiFi.

1. Блок должен быть установлен на чистой, твердой вертикальной поверхности, пригодной для винтового крепления. Поверхность должна быть достаточно ровной, так как неровности могут привести к повреждению изделия или повлиять на его работу.
2. Отверните крепежные винты и снимите переднюю часть с задней коробки. (Если передняя часть крепится к основанию)
3. Для ввода кабеля определите, используется ли кабелепровод и место ввода.
   Для бокового, верхнего или заднего входа САМОЕ НИЖНЕЕ положение дренажного отверстия ДОЛЖНО быть высверлено с помощью сверла диаметром 5 мм. ТОЛЬКО ОДНО дренажное отверстие должно быть просверлено.
   Для нижнего ввода НЕ ДОЛЖНО просверливаться дренажное отверстие в задней коробке, но ДОЛЖНО быть просверлено дренажное отверстие в самой нижней точке кабелепровода.
   Для входа сзади вырежьте или просверлите выбивное отверстие сзади. Для дополнительной защиты от герметизации вокруг выбивного отверстия предусмотрен канал для приема валика герметика (не входит в комплект) при креплении к монтажной поверхности.
   ПРИМЕЧАНИЕ
   Высверливание сливного отверстия или удаление задней выбивной планки снижает степень защиты IP изделия.
4. Закрепите заднюю коробку с помощью винтов №8 во всех четырех или как минимум в двух диагональных позициях в показанных центрах крепления. Крепежные отверстия имеют прорези, чтобы при необходимости можно было немного отрегулировать вращение. Установите прилагаемые заглушки поверх позиций крепежных винтов, чтобы закрыть углубления отверстий.

Предупреждение о безопасности

В целях вашей безопасности этот продукт должен быть установлен в соответствии с местными строительными нормами. В случае каких-либо сомнений или если это требуется по закону, проконсультируйтесь с компетентным лицом, зарегистрированным в схеме самосертификации электротехники . Дополнительную информацию можно получить в Интернете или в местных органах власти.
Пожалуйста, внимательно прочитайте и используйте в соответствии с этими инструкциями по безопасной проводке. Перед началом любых электромонтажных работ убедитесь, что питание отключено от сети, либо отключив блок потребления, либо удалив соответствующий предохранитель. Электропроводка должна соответствовать последнему изданию правил IET (BS 7671). Во избежание возгорания всегда используйте кабель соответствующего номинала, размера и типа для конкретного применения.
Любые оголенные заземляющие провода должны быть покрыты соответствующей зелено-желтой оболочкой.
ПРЕДУПРЕЖДЕНИЕ. Не превышайте номинальную нагрузку этого устройства, указанную на задней панели изделия.
В случае сомнений всегда обращайтесь к компетентному электрику.

Обзор продукта

Степень защиты корпуса IP66 при эксплуатации означает, что при закрытой передней крышке конструкция уплотнения обеспечивает защиту от прямых сильных струй воды и проникновения пыли.

Smart Socket Setup Instructions

Install The BG Home App

Scan the QR code below https://itunes.apple.com/cn/app/id1449578712

Scan QR-код ниже https://play.google.com/store/apps/details?id=com.naisi. magichome

Создание учетной записи

Следуйте инструкциям на экране, чтобы настроить начальный учетная запись.
Если у вас уже есть учетная запись BG Home, перейдите к «Добавить устройство».

Включите питание вашей розетки

В приложении выберите «Добавить устройство».
Убедитесь, что Smart Socket подключен к источнику питания в соответствии с «Инструкцией по установке». После первоначального включения оба светодиодных индикатора переключателя загорятся КРАСНЫМ и начнут мигать, и розетка будет готова к настройке.
Нажмите и удерживайте кнопку A в течение 5 секунд. Затем розетка перейдет в режим настройки Wi-Fi, и загорится индикатор КРАСНЫЙ, быстро мигающий.
Следуйте инструкциям на экране, чтобы настроить устройство. Пожалуйста, убедитесь, что ваш телефон подключен к Wi-Fi 2,4 ГГц (не 5 ГГц), чтобы ваше устройство можно было обнаружить и успешно настроить.
После настройки мобильное устройство сообщит об успешном подключении, а красный индикатор на розетке погаснет.

Теперь вы можете подключить устройство, которым хотите управлять.
В случае сбоя этих процедур настройки выполните настройку «AP Config» и следуйте пошаговым инструкциям в приложении.

Подключение дополнительных смарт-устройств

Чтобы подключить дополнительные смарт-устройства BG Home, выполните следующие действия:

1. Подключите и включите устройство.
2. Нажмите и удерживайте кнопку питания, пока КРАСНЫЙ светодиод не начнет быстро мигать.
3. Перейдите в приложение BG Home и выберите «Добавить устройство».
4. После того, как устройство будет найдено и подключено, назовите его соответствующим образом.
   Повторите для всех дополнительных умных устройств BG Home.
5. При необходимости сделайте ввод кабеля в заднюю коробку. Удаляйте заглушки только для используемых позиций. Обеспечьте достаточную избыточную длину кабеля для подключения к розетке. Установите и загерметизируйте все кабельные вводы и кабелепроводы в соответствии с инструкциями производителя.
6. Установите переднюю часть в заднюю коробку, чтобы определить окончательную длину кабелей и обрезать их по размеру. Зачистите наружную изоляцию по мере необходимости, а затем обрежьте изоляцию на отдельных проводах на 10-12 мм, чтобы обнажить концы проводников.
7. Подсоедините провода к соответствующим задним клеммам гнезда. Клеммы разъемов имеют цветовую маркировку для облегчения поиска:
   Подсоедините провод под напряжением к КОРИЧНЕВОЙ клемме под напряжением (L)
   Подсоедините НЕЙТРАЛЬНЫЙ провод к СИНЕЙ НЕЙТРАЛЬНОЙ (N) клемме
   Подсоедините провод ЗАЗЕМЛЕНИЯ к ЗЕЛЕНО-ЖЕЛТОМУ (E) терминал
   Примечание. Цвет проводов будет зависеть от типа используемого кабеля.
8. Все соединения заземления ДОЛЖНЫ быть выполнены и непрерывность должна быть обеспечена. Примечание. Розетка имеет две соединенные клеммы заземления, но для этой установки необходимо использовать только одну.
9. Если какой-либо заземляющий провод представляет собой неизолированный провод, он ДОЛЖЕН иметь зелено-желтую оплетку.
10. Убедитесь, что все винты клемм затянуты, а все провода аккуратно проложены и не чрезмерно натянуты или пережаты.
11. После подключения разъема установите передний блок на заднюю коробку с помощью крепежных винтов — НЕ ПЕРЕТЯГИВАЙТЕ.
12. Установите крышки винтов для завершения установки.
13. Снова включите питание, проверьте, работает ли розетка, и убедитесь, что крышка и фиксатор работают правильно. Теперь продукт готов к использованию — см. Инструкции по установке.
14. В целях безопасности и предотвращения нежелательного вмешательства в розетку предусмотрена проушина с отверстием диаметром 6 мм для установки висячего замка или аналогичного запирающего защитного устройства (не входит в комплект).

Советы по настройке и практические руководства
Посетите сайт www. bgelectrical.uk/smart для получения дополнительной поддержки.

Управление питанием
Управление питанием в каждой розетке может быть ручным или «умным»
Кнопка питания будет светиться СИНИМ для включения.
Регулятор яркости индикатора
Яркость индикаторов питания можно регулировать. Нажмите и удерживайте кнопку B в течение 5 секунд. Индикатор загорится СИНИМ, и он войдет в режим регулировки яркости. Когда яркость достигнет нужного уровня, отпустите кнопку.
Максимально эффективное использование домашних розеток BG
Умные розетки не только позволяют включать и выключать розетки с помощью приложения — вы можете устанавливать таймеры, настраивать сценарии, устанавливать родительский замок, управлять ими с помощью голоса и синхронизировать с другими интеллектуальными устройствами в вашем доме с помощью IFTTT.

Экран меню устройства

Настройка таймеров
Настройте таймеры, чтобы ваше устройство включалось и выключалось в определенное время. Экономьте электроэнергию, выключая розетки, пока вы на работе, включайте или выключайте лампу в определенное время дня или настраивайте медленноварку на включение в обеденное время, чтобы ваша еда была готова к употреблению, когда вы вернетесь домой!
Установите задержку
Установите время задержки для ваших розеток, чтобы они включались или выключались по истечении заданного промежутка времени. Идеально подходит для розеток, куда вы подключаете устройства, такие как выпрямители для волос или обогреватели, для дополнительной безопасности, а также для зарядки мобильного телефона, который отключается после полного заряда.
Создание сцен
Вы можете добавить множество различных сцен в соответствии с вашим стилем жизни для дальнейшей автоматизации ваших розеток. Вы можете захотеть, чтобы несколько розеток включались или выключались одновременно, без необходимости управлять ими всеми по отдельности.
Вы можете установить ночную сцену, чтобы все лампы выключались, а прикроватная розетка включалась, готовая зарядить телефон, создать сцену «прощай», когда дом пуст, или сцену «добро пожаловать домой», чтобы все было так, как ты хочешь этого, когда вернешься домой.
Перейдите в меню «Сцены» в нижней части главного экрана, выберите + в левом верхнем углу экрана сцен и создайте собственную сцену.
Управление домами
Если у вас есть несколько объектов с установленными умными розетками, будь то дом или офис, вы можете создать отдельный «дом» для каждого из них и управлять ими через меню «Я». Другие дома, в которые вас пригласили, также появятся в этом меню.
: Вы можете переключаться между свойствами на экране управления приложением BG Home, щелкнув имя дома в верхней части экрана и переключившись на дом, которым хотите управлять.
Случайная функция
Включайте и выключайте лампы в произвольное время, чтобы имитировать присутствие в доме, когда вас нет, для дополнительной безопасности.
Пригласите других присоединиться к вашему дому
Вы можете захотеть, чтобы другие члены вашей семьи могли управлять розетками со своего телефона или планшета. Без проблем! Вы можете пригласить нового участника с главного экрана приложения BG, нажав значок + в верхней части экрана.
Установить родительский замок
Родительский замок позволяет деактивировать активные кнопки, чтобы их нельзя было включить или выключить на стене, а также запретить участникам, которых вы пригласили в приложении, включать или выключать розетки, или изменение любого из установленных таймеров или сцен. Это идеально подходит для розеток, которые вы хотите вести в обычном режиме, и чтобы дети не могли включать и выключать устройства, когда вы этого не хотите.
Чтобы включить родительскую блокировку, выберите «набор функций» в меню … и включите или выключите родительскую блокировку по мере необходимости.

Техническая информация

Напряжение: 220–240 В переменного тока
Частота: 50/60 Гц
Макс. мощность: 13 А 3120 Вт
Провод Стандарт IEEE: Wi-Fi 2,4 ГГц b/g/n 4 мм² 2 x 6,0 мм²

Проверка изоляции

Эта розетка выдерживает проверку сопротивления изоляции при напряжении 500 В в соответствии со стандартом BS1363-2.

• Выполните проверку изоляции между линией и нейтралью при напряжении 250 В.
• Проверка 500 В может выполняться между линией и землей, нейтралью и землей.
  Или,
• Отсоедините все нейтральные соединения в розетке и подключите к клеммной колодке перед заменой розетки перед испытанием.

Объявление из Соответствие
Продукт
• Продукт. 23W01
Наименование и адрес производителя или его уполномоченного представителя:
Luceco PLC Stafford Park 1 Telford TF3 3BD ENGLAND		(EU) Luceco SE C/ Bobinadora 1-5 08302 Mataró SPAIN
This declaration of conformity is issued under исключительная ответственность производителя.
Объект декларации, описанный выше, соответствует соответствующему законодательству ЕС о гармонизации:
2014/53/EU 2011/65/EC	Директива по радиооборудованию Директива RoHS Ограничение использования некоторых опасных веществ в электрическом и электронном оборудовании заявлено:
BS 1363-2:2016+A1:2018
EN 300 328 V2.1.1 Проект EN 301 489-1 V2.2.0 4 Проект 20 EN 3017 30
Подписано за и от имени Имя: Дэвид Кливер Должность: Старший менеджер по продукции [дата выпуска 06.01.2021] Подпись:

Если вы являетесь пользователем устройства iOS, вы может управлять вашими устройствами с помощью iPhone, iPad или Apple Watch.
Для управления отдельным устройством:

1. Выберите устройство на главном экране.
2. Нажмите на меню … в правом верхнем углу и выберите «Общие».
3. Выберите «Добавить в Siri» и создайте ярлык Siri.

Добавьте сцену для изменения состояния нескольких устройств одной инструкцией.
Вам нужно будет создать свою сцену, прежде чем добавлять ее в Siri.

1. Выберите «сцены» в нижней части главного экрана.
2. Выберите «Добавить в Siri».
3. Выберите предварительно настроенную сцену и введите пользовательскую фразу, которую хотите использовать для активации сцены.

Если вы новичок в Echo, это супер-умный динамик от Amazon, который реагирует на ваш голос.
После того, как вы купили Amazon Echo и загрузили приложение BG Home, вам просто нужно включить его…

1. Включить приложение BG Home
   В приложении Alexa нажмите «Навыки» в меню и найдите BG Home . Коснитесь Включить.
2. Привязать учетную запись
   Введите имя пользователя и пароль приложения BG Home и следуйте инструкциям на экране.
3. Поговорите с Alexa
   Теперь самое интересное. Попросите Alexa управлять вашим устройством BG Smart Home.

Теперь вы можете использовать голосовой динамик Google для управления розетками и адаптерами умного дома.
С помощью Google Assistant вы можете включать свет, не нажимая кнопку!

1. Настройка
   Начните с установки приложения Google Home и настройки Google Home, если вы еще этого не сделали.
2. Добавить BG Smart Home Action
   В приложении Google Home коснитесь значка меню и выберите «Управление домом». Затем нажмите кнопку +, чтобы увидеть список действий, нажав BG Home, чтобы выбрать действие.
3. Свяжите свою учетную запись BG Home
   Теперь следуйте инструкциям в приложении, чтобы связать свою учетную запись BG Home App. После завершения вы сможете сказать «Окей, Google, включи мою лампу».

IFTTT поможет вам подключить все ваши различные приложения и устройства. Когда вы регистрируете бесплатную учетную запись, вы можете включить апплеты, которые помогут вашим приложениям и устройствам работать вместе, чтобы делать определенные вещи, которые они не могли бы делать иначе.
Настройте виджеты, чтобы включать и выключать устройства без необходимости открывать приложение, включать и выключать устройства на рассвете и закате, а также использовать геолокацию для включения и выключения устройств при приближении или выходе из дома.
Вы также можете использовать IFTTT для синхронизации своих розеток с устройствами умного дома других компаний, например, вы можете настроить радиоприемник, подключенный к вашей умной розетке, на отключение при нажатии дверного звонка или включение ламп при разблокировке умного дома. замок, связанный с умными вещами Samsung – Возможности безграничны!

Уход

В течение срока службы изделия любую чистку следует проводить только влажной тканью с использованием слабого раствора моющего средства и теплой воды.
НЕ ИСПОЛЬЗУЙТЕ чистящие средства на основе растворителей, так как они могут привести к повреждению. Рекомендуется очищать внешние поверхности ТОЛЬКО при закрытой крышке. НЕ допускайте попадания воды на розетку, если крышка открыта.

Код партии Пояснение

yyWxx: Код даты изготовления; год изготовления (yy) и неделя изготовления (Wxx)

Адрес/горячая линия

10021 Luceco PLC
Stafford Park 1
Telford TF3 3BD
ENGLAND

Luceco PLC Stafford Park 1 Telford TF3 3BD ENGLAND

сообщите об этом объявлении

Если вам нужна дополнительная техническая помощь, вы можете связаться с нашей технической поддержкой по телефону: +44 (0)33904 2440 [email protected]

Охрана окружающей среды

Этот символ известен как «символ перечеркнутого мусорного бака». Когда этот символ отмечен на продукте или аккумуляторе, это означает, что его нельзя утилизировать вместе с обычными бытовыми отходами. Некоторые химические вещества, содержащиеся в электрических/электронных изделиях или батареях, могут быть вредны для здоровья и окружающей среды. Утилизируйте электрические/электронные/батарейные предметы только по отдельным схемам сбора, которые предусматривают восстановление и переработку материалов, содержащихся внутри. Ваше сотрудничество жизненно важно для обеспечения успеха этих схем и защиты окружающей среды.

Documents / Resources

BG Electrical WP22/HC WP Double Smart Weatherproof Socket [pdf] Installation Guide WP22 HC, WP Double Smart Weatherproof Socket

December 31, 2021 January 2, 2022 Опубликовано вBG ElectricalTags: BG Electrical, Двойная интеллектуальная всепогодная розетка WP, WP22 HC

Внутри розетки | Описание настенных розеток, USB-розеток, наружных розеток

Поделитесь этим ресурсом:

В каждом доме есть розетки, используются ли они для кухонной техники, гаджетов или даже для освещения. Но что находится внутри розетки? Что заставляет их работать?

В нашем последнем руководстве мы заглянем внутрь розетки, чтобы узнать, как они работают, какие современные конструкции розеток доступны, какие опасности в доме и часто задаваемые вопросы от домовладельцев и электриков.

Самые распространенные розетки в доме

С увеличением количества гаджетов и технологий в наших домах растет и количество розеток, в результате чего в каждом доме имеется в среднем 4 розетки на комнату. Важно, чтобы вы знали, что на самом деле находится внутри ваших глазниц, и понимали, как они работают и защищают вас.



Подключение розетки в основном зависит от типа цепи, при этом наиболее часто используемой схемой розетки является кольцевая оконечная цепь. Эта схема означает, что кабель начинается в потребительском блоке, а затем проходит по кольцевой схеме к каждой розетке, а затем возвращается обратно к потребительскому блоку, образуя кольцо кабеля.

Как работают сокеты?

Когда вы вставляете вилку, заземляющий контакт наверху является самым длинным и, следовательно, входит первым.

Когда заземляющий контакт вставлен, две защитные заслонки перед линией и нейтральным контактом открываются, позволяя полностью вставить штекер.

При входе каждый из трех контактов соединяется со своими разъемами, которые подключаются к клеммам проводки.

Современные USB-разъемы

Новые конструкции разъемов со встроенными USB-портами из-за растущего числа портативных устройств. Установив эти современные розетки, вы сможете заряжать больше предметов через розетку, а также освободить еще одну розетку, сводя к минимуму потребность в удлинителях.

При покупке современной розетки нужно обратить внимание на несколько моментов. Во-первых, посмотрите, сколько ампер рассчитано на каждую розетку USB. Важно, чтобы ваша розетка имела достаточную мощность для быстрой и эффективной зарядки ваших гаджетов.

Для iPad и других планшетов обычно требуется высокий номинальный ток около 2,1 ампер. Однако для эффективной зарядки телефонам потребуется всего около 1,0 ампера. В этом случае лучше всего искать розетки с номиналом USB 2,0 ампера.

Затем покупайте только у авторитетных розничных продавцов, таких как B&Q, Wickes и Screwfix, чтобы убедиться, что они протестированы и соответствуют высоким стандартам. Не соблазняйтесь более дешевыми нефирменными альтернативами в Интернете, так как они, возможно, не прошли проверку на безопасность и могут быть пожароопасными в вашем доме.

Внешние розетки

Установив защищенную внешнюю розетку, вы устраняете любые опасности, связанные с прикосновением к удлинителю, и любые риски, связанные с использованием удлинителя снаружи.

Их установка не займет много времени, но сначала вы должны выбрать подходящее место, чтобы новая внешняя розетка была подключена к существующей внутренней розетке, чтобы легко распределять питание. Затем просверлите стену снаружи и подключите кабель между двумя розетками, чтобы удлинить блок питания.

Так как это внешняя розетка, вы должны помнить, что корпус для розетки должен иметь соответствующий класс защиты IP, чтобы он был защищен от различных погодных условий. Также важно убедиться, что новая внешняя розетка имеет достаточную защиту от УЗО, которая будет иметься, если дом был подключен после 2008 года. Однако, если это не так, вам нужно будет использовать внешнюю розетку с защитой от УЗО для максимальной защиты. .

Опасности, связанные с розетками, на которые следует обратить внимание

Как и любой другой предмет в вашем доме, розетки по понятным причинам изнашиваются. Вот 5 потенциальных опасностей, связанных с розетками, а также важные моменты безопасности, о которых следует помнить.



Поврежденные розетки

Обратите внимание на трещины, следы дыма и признаки искрения на розетке, так как это может быть признаком того, что в ваших розетках скрывается что-то более зловещее. Обратитесь за советом к сертифицированному электрику, если вы видите какие-либо признаки дыма или нагревания розетки.

Перегрузка сокетов

С развитием технологий наши сокеты могут быть перегружены гаджетами. В настоящее время 19% британских домов уже имеют признаки перегрузки в розетках. Убедитесь, что вы не подключаете слишком много элементов, особенно с более высоким номинальным током, что может привести к перегреву и стать причиной возгорания.

Если ваши сокеты перегружены, установите дополнительные сокеты, чтобы сбалансировать нагрузку.

Ослабленные винты лицевой панели

Если вы заметите, что лицевая панель вашего гнезда ослабла, всегда есть риск, что что-то может попасть за нее и помешать. Резкое вытягивание вилки может привести к повреждению лицевой панели и ее ослаблению. Постепенно с течением времени это означает, что винты ослабевают. Не забывайте со временем подтягивать винты и аккуратно вынимать все заглушки.

Розетки под напряжением

Не забудьте сначала выключить розетку, прежде чем вынимать вилку, чтобы не было нагрузки. Обычно люди не выключают сначала вилку и не видят вспышку, но это можно остановить, просто сначала выключив выключатель.

Крышки розеток для детей

Наши современные британские розетки на 13 А являются самыми безопасными и безопасными. Крышки розеток не регулируются и не нужны для защиты.

Часто задаваемые вопросы домовладельца

Передняя часть розетки треснула и повреждена. Можно ли заменить переднюю часть или нужно вызывать электрика?

Если крышка разъема треснула или повреждена, ее необходимо заменить. Домовладельцы могут заменить переднюю панель розетки без помощи электрика. Однако сначала вам нужно будет безопасно изолировать цепь, чтобы никто не включил ее, пока вы с ней работаете.

Розетки с портами USB лучше?

Розетки с портами USB позволяют использовать больше предметов одновременно без необходимости использования удлинительного кабеля. По этой причине многие считают, что они лучше обычных розеток. Будут ли они лучше, зависит от нескольких факторов, включая марку и количество ампер в USB-портах.

Я включил прибор, и он отключил электричество в доме, что мне делать?

Устройство защитного отключения (УЗО) на вашем потребительском блоке срабатывает, чтобы защитить вас от любых неисправностей. Если какой-либо автоматический выключатель продолжает срабатывать, лучше всего вызвать квалифицированного электрика и проверить цепь на наличие неисправностей.

Часто задаваемые вопросы электрика

Как лучше всего проверить полярность розетки?

При проверке полярности следует проверять через переднюю часть розетки с адаптером, а не через заднюю часть розетки с помощью щупов.

Отсутствует провод цепи. Что я делаю?

Сделайте визуальную проверку при выключенном питании, затем вам нужно проследить проводники до соседних розеток и посмотреть, нужно ли вам провести новую.

Я вскрыл розетку и обнаружил 3 проводника в задней части розетки. Но я не могу найти другой сокет с одиночными подключениями.

Это ответвление, соединенное между собой в кольцо. Вам нужно найти другой сокет с 3 соединениями, и у вас может быть кольцо внутри кольца. Это очень опасная ситуация. Лучшей процедурой является отсоединение его и либо создание ответвления соединения плавкого предохранителя, либо правильное встраивание его в кольцевую цепь.
