Как подключить две люстры к двойному выключателю схема: Коммутация люстры на 2 включения. Подключение люстры к двойному выключателю – схема подключения. Подключение трехламповой люстры к двухклавишному выключателю

Как подключить люстру с 2 проводами к выключателю с 2 клавишами?

Довольно распространенная ситуация – вы решили подключить к двухклавишному выключателю, однорежимную люстру. При этом у люстры для подключения есть всего 2 провода, а вот из потолка, в месте монтажа, выходят 3 или даже 4. Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:

Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры — это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения — это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Порядок пподключения при этом будет следующий :

Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Выглядит это так:

Но не спешите подключать так, есть еще один вариант монтажа.

2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя. Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт – это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода, а к месту подключения питающего кабеля уже приходит всего два провода.

Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

— Нулевые провода остаются соединены все друг с другом, их трогать не нужно

— Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три – (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

Подключение люстры к двойному выключателю на 2,3,4,5 и 6 лампочек

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Содержание

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами – под фазу и ноль. Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая – сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения – загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех – слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

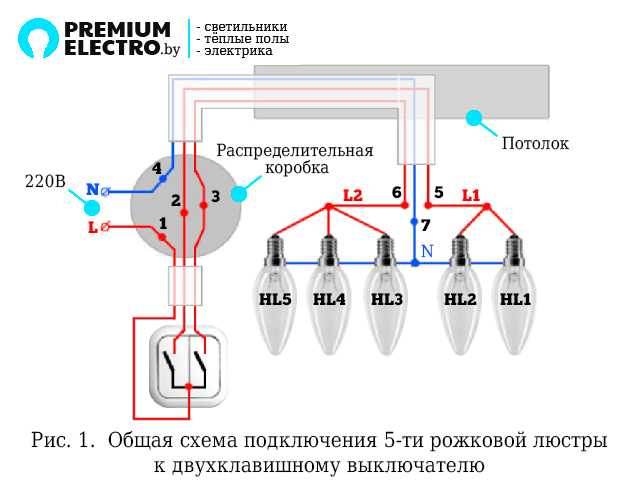

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять лампочек считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем – фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

Как подключить несколько ламп к одному выключателю

Хотите знать, как подключить несколько ламп к одному выключателю? Мы можем помочь вам в этом, но помните, никогда не выполняйте свои электрические работы без квалифицированного электрика.

Как правило, к выключателю можно подключить столько ламп, сколько необходимо. Световые провода будут соединены гирляндой от одного источника света к другому. Имейте в виду, что это будет ограничено 15 амперами тока, которые может обеспечить схема.

Давайте обсудим тему немного дальше, чтобы внести ясность.

Посмотрите это видео на YouTube

Содержание

Как подключить несколько светильников к одному выключателю

Как подключить несколько светильников к одному выключателю — распространенный вопрос. Чтобы установить цепь, вам нужен выключатель для каждого набора огней. Для подключения фонарей можно использовать кабель romex. Каждый свет должен быть подключен к своему горячему и нейтральному проводу. Когда вы подключаете несколько ламп к одному выключателю, вы также должны подключать лампы параллельно. Это известно как «гирляндное подключение», и это отличный способ установить несколько светодиодных ламп.

Подключить несколько светильников к одному выключателю легко и просто. Проводка выполняется путем прокладки двух проводов к каждому месту освещения. Каждый двухжильный кабель подключается к винту в распределительной коробке. Затем вы можете подключить белые провода к белым проводам. Затем вы можете проложить белые провода от каждого места освещения к выключателю. Последний светильник должен иметь одиночный двухжильный кабель.

Если вы хотите подключить несколько светильников к одному выключателю, вы можете использовать провод питания. Этот провод состоит из двух проводов: черного провода, который идет к первому месту освещения, и линии заземления, которая соединяется с винтом внутри распределительной коробки. Затем вам нужно проложить двухжильный кабель к каждому месту освещения. Когда вы закончите, вам нужно будет проложить второй двухжильный кабель к последнему месту освещения.

Сколько лампочек можно поставить на один выключатель?

Сколько ламп можно подключить к одному выключателю, зависит от сечения провода и потребляемой мощности каждого светильника. В потолочных светильниках и лампах используется несколько лампочек, и некоторые из них могут потреблять больше энергии, чем другие. Как правило, для освещения комнаты достаточно 15-20-амперных цепей, и к одному выключателю можно смело подключать от одной до четырнадцати 60-ваттных лампочек. Использование переключателя Home Run позволяет подключить до 180 светодиодов.

Метод хоум-рана является хорошим выбором, если в одной комнате имеется несколько источников света. Вы можете легко отключать и снова подключать различные приборы. Вы можете использовать этот метод для определения пропускной способности цепи, которая определяется количеством приборов, которые вы хотите подключить. Обычная 15-амперная схема может выдерживать до 1500 Вт освещения. Однако, если вы пытаетесь подключить более одного источника света к одному выключателю, вам потребуется схема с большей емкостью для размещения дополнительных нагрузок.

Встраиваемые светодиодные светильники — отличный способ добавить окружающего света, спрятанного за потолком. Но если вы ищете более высококлассный внешний вид, вам нужно будет установить более одного прибора на один и тот же коммутатор. Количество ламп, которые вы можете подключить к одному выключателю, зависит от размеров комнаты, формы, мощности и номинала выключателя. Вы даже можете подключить дымовую сигнализацию и светодиодные фонари.

Как подключить светильники в гирляндную цепь

Если у вас несколько осветительных приборов, вы можете соединить их в гирляндную цепь. Это можно сделать, пропустив провод от одного прибора к другому. У каждого светильника есть горячий провод и нейтральный провод, которые необходимо отсоединить. Если вы используете гирляндное соединение без стен, вы можете подключить провода непосредственно к последнему приспособлению в цепочке. Для этого найдите нагрузку каждой лампы и разделите это число на количество лампочек. Затем оберните провода вокруг каждого винта и затяните их. Кроме того, вы можете использовать пигтейлы для подключения к другим приборам.

Гирляндное подключение светильников — отличный способ добавить встроенное освещение и осветить всю комнату. Использование одного выключателя для нескольких светильников дает вам возможность использовать один и тот же выключатель для всего вашего освещения. Перед тем, как вы гирляндно подключите свои светильники, вы должны отключить все питание в вашей существующей цепи. Убедитесь, что проводка идентична проводке, которая у вас есть в настоящее время. Гирляндное подключение может занять до двух часов.

Добавление более двух источников света в одну цепь возможно, но не рекомендуется. Для того, чтобы гирляндно подключить ваши светильники, вы должны сначала выяснить максимальную силу тока, необходимую для каждого светильника. 20-ваттная нить будет эквивалентна 10,5 гирляндам, соединенным последовательно. Однако это не очень хорошая идея, потому что вы можете получить пожар, если перегрузите переключатель.

Может ли один полюсный выключатель управлять двумя светильниками?

При установке электрической розетки убедитесь, что в этом месте есть электричество. Вы можете сделать это, включив питание в доме. Затем обмотайте винты изолентой. Это защитит от дуг и коротких замыканий. Теперь вы готовы подключить розетку к двум лампочкам. После того, как вы выполнили этот шаг, подключите провода к электрическим коробкам. Затем установите переключатель по часовой стрелке.

Однополюсный выключатель управляет одной розеткой. Обычно используется для включения настольной лампы, когда вы входите в комнату. Двухжильный кабель соединяет SW1 с розеткой. Выключатель имеет две клеммы, одна для горячего, а другая для нейтрали. Черный провод кабеля идет к горячей клемме на розетке. Белый провод кабеля идет к нейтральной клемме.

Однополюсные выключатели используются для управления несколькими светильниками. Кроме того, 3-позиционные и 4-позиционные выключатели используются для управления освещением из разных мест. В доме этот тип обычно устанавливается в одном месте и имеет два провода. Однополюсный выключатель света управляет двумя или более источниками света. Если вы хотите управлять более чем одним светом, используйте четырехпозиционный переключатель. Четырехпозиционный переключатель управляет тремя или четырьмя лампами.

Что такое последовательное подключение?

Гирляндное подключение — это простой способ подключения нескольких осветительных приборов к одному выключателю. Процесс очень похож на гирлянду из ромашек. Каждая лампочка подключена к одной и той же линии и соединена с выключателем соответствующими проводами. Таким образом, все источники света находятся в одной цепи и могут управляться одним и тем же выключателем. Однако шлейфовая проводка не подходит для ламп высокой мощности и должна использоваться только для небольших ламп.

Другим распространенным примером последовательного подключения является производство. Этот метод имеет много преимуществ. Например, на одном производственном участке главный контроллер подключен к двадцати контрольным устройствам. Если бы это было сделано в топологии звезды, то для подключения устройств к главному контроллеру потребовалось бы в двадцать раз больше кабеля. Шлейфовое соединение поддерживает целостность сигнала и поддерживает работоспособность всех учетных записей.

Соединение в виде гирлянды очень мало похоже на цветок ромашки. Вместо этого это тип проводки, который последовательно и непрерывно соединяет несколько устройств. Некоторые электрические розетки соединены в гирляндную цепочку, а другие — в звезду. Этот шаблон используется в последовательной связи. Часто он более гибкий, чем шаблон «звезда», и лучше подходит для высокоскоростной передачи данных.

Как подключить несколько светильников к одной вилке

Если вы думаете об установке нескольких светильников, вам может быть интересно, как соединить их все вместе. В этой статье вы узнаете о различных способах подключения нескольких источников света. Во-первых, вы должны отключить электричество в вашем доме. Вы можете сделать это, выключив главный выключатель в стене. Затем следует убедиться, что в цепи нет тока. Наконец, у вас должны быть необходимые инструменты для безопасного одновременного подключения нескольких источников света.

Можно подключить более одного светильника к одной розетке, но вы должны убедиться, что знаете, как правильно подключать 120-вольтовые цепи. Вы не можете просто протянуть провода от одного светильника к другому. Этот тип проводки сложен, и его следует доверить профессионалу. Первым шагом в подключении является отключение автоматического выключателя и проверка соединений с помощью тестера напряжения. Также рекомендуется использовать тестер напряжения, но это не обязательно.

После того, как вы подключили свет, обязательно отключите автоматический выключатель и проверьте провода с помощью тестера напряжения. Если вы используете электрическую розетку для подключения нескольких ламп, вы должны знать, как подключить одну цепь на 120 вольт. Цепь на 120 вольт имеет два токопроводящих кабеля, один черный и один белый. Черный провод передает электричество от источника питания к нагрузке, а белый — обратно к источнику питания.

Как подключить выключатель с несколькими розетками?

Распространенный вопрос: «Как подключить выключатель с несколькими розетками?» Лучший способ убедиться, что ваша проводка максимально эффективна, — это доверить это профессионалу. Если у вас нет опыта установки коммутаторов, это может оказаться непростой задачей. Профессиональный электрик шаг за шагом проведет вас через весь процесс, чтобы вы могли сразу приступить к работе. Но прежде чем начать, важно понимать, что именно вы делаете.

Ответ зависит от количества розеток и конфигурации проводки каждой розетки. Трехпозиционный переключатель будет использовать два провода для управления двумя разными осветительными приборами. Если есть более трех розеток, вам нужно разделить каждую. Для этого вам нужно будет отрезать отрывной плавник от клемм на каждой линии. Затем вам нужно разделить два белых провода. Вы захотите подключить белые к тому же нейтральному проводу.

При установке коммутатора с несколькими розетками вам потребуется установить новую розетку для каждой. Вам понадобится действующий кабель от другого устройства, например панели, для подключения к первой розетке в цепочке. Вам нужно будет подключить второй кабель к следующей розетке в цепочке. После того, как вы выполните эти шаги, у вас будет выключатель, который управляет большинством розеток и источников света.

Почему у моего светильника 3 провода?

Если вам интересно, почему у вашего светильника три провода, вы не одиноки. Большинство людей не понимают, что черный и белый провода в их светильниках идут в обратном направлении. Чтобы ваш прибор заработал, вам нужно отключить старый, а затем подключить два новых. Убедитесь, что у вас есть правильная схема подключения для нового прибора, и проверьте соединение между двумя проводами.

Если у вашего светильника три провода, то он, вероятно, не работает должным образом. Причина в том, что выключатель света не заземлен должным образом. Возможно, вы столкнулись с обратной полярностью. Если ваш выключатель питания не заземлен, вы должны использовать электрический тестер. Вы можете купить мультиметр за 5 долларов, который сообщит вам, имеете ли вы дело с обратной полярностью. Как только вы обнаружите проблему, вы можете проверить осветительную арматуру, чтобы убедиться, что это не опасная ситуация.

Обычно у светильника три провода. Один из них — постоянно находящийся под напряжением или черный провод. Другой — коммутируемая нейтраль. Горячий подключается к выключателю, а второй нейтральный. В случае трехпроводного светильника черный и синий провода соединены вместе. Как правило, это заставляет свет работать правильно. Нет ничего необычного в том, чтобы найти один провод, но всегда лучше использовать два, чем один.

освещение — Как я могу управлять двумя светильниками с помощью одного и того же выключателя и одним из них по отдельности?

У меня две лампочки, скажем лампочка 1 и лампочка 2 , а также два переключателя, скажем переключатель 1 и переключатель 2 .

Я хочу, чтобы проводка была такой, чтобы при повороте переключателя 1 загорались обе лампочки, а при повороте переключателя 2 загоралась только лампочка 2 .

Зачем мне это?

Есть место, откуда после возвращения забывают выключить лампочку. Еще одна лампочка, загоревшаяся по дороге, — хороший способ напомнить им о необходимости выключить свет. Лампочка в пути должна работать независимо, а лампочка на участке должна быть зависимой.

Что я умею

Я готов изготовить схемы (с компонентами), если их нет в продаже. Кроме того, я не хочу использовать расширенные опции, такие как датчики или пульты дистанционного управления.

• освещение
• выключатель
• цепь

12

На этой диаграмме показаны необходимые электрические соединения

способ преобразования их в провода зависит от ваших обстоятельств

 Переключатель 1 Переключатель 2 Лампочка 1 Лампочка 2
----- ----- ----- -----
 Выкл. Выкл. Темно Темно
 Выкл ВКЛ Темно ГОРИТ
 ВКЛ ВЫКЛ ГОРИТ ГОРИТ
 горит горит горит горит
