Как подключить светодиодную ленту к блоку питания: схемы и правила

Сегодня светодиодные ленты очень активно используются в дизайне интерьеров, архитектурной подсветке, ландшафтном дизайне. Они позволяют легко создавать замысловатые световые конструкции, выделять функциональные зоны, расставлять визуальные эффекты. Но вот монтаж таких лент, сборка всей конструкции, пайка проводов – задачи, которые могут стать серьезным затруднением для домашних мастеров. Сама по себе работа не сложная, но она предполагает знание многих нюансов, от которых зависит и эффективность работы, и безопасность эксплуатации светотехнической продукции. Рассмотрим более подробно, как выполняется подключение светодиодной ленты к блоку питания, а также основные способы подключения изделия к сети. Эта информация будет полезна домашним мастерам, которые хотят самостоятельно выполнить работы по установке Led ленты.

Особенности подсоединения светодиодной ленты к блоку питания

Напрямую подключение светодиодной ленты к 220В без блока питания невозможно.

Исключение – светотехническая продукция, производимая специально под работу с электросетью 220 В. Но большинство лент, представленных сегодня на рынке, требуют питания 12 В. Реже встречаются модели на 24, 36 В. Энергия от электросети предполагает наличие 220 В переменного напряжения. Если подключить напрямую, полоса просто сгорит. Напряжение надо понижать. Предотвратить это и призваны блоки питания (БП). Они преобразуют напряжение 220 В в 12 В (24 В, 36 В), обеспечивая тем самым возможность безопасного и надежного подсоединения.

Обратите внимание: разрезать светодиодную ленту в процессе монтажа можно только по намеченным линиям. Конструктивно она состоит из цепочки трех последовательно соединенных кристаллов. И если ее разорвать, то изделие просто не будет работать. Чтобы исключить такие неприятности в процессе монтажа производители светотехнической продукции наносят на полосу соответствующие метки, по которым ее можно разрезать безопасно. В этом случае каждый отдельный отрезок будет работать, как полноценное изделие.

Прежде, чем подключить блок питания к светодиодной ленте надо подобрать соответствующий кабель. Провода, сечением 1,5 мм² будет вполне достаточно. Кабеля одной стороной подсоединяются к клеммам полосы согласно схеме, нанесенной на ее поверхность. Второй стороной их необходимо подвести к блоку питания. В процессе подсоединения преимущественно применяются методом пайки. Также следует подключить сам блок к электросети 220 В. Здесь рекомендуется использовать 3 провода:

1. Коричневый – фазный.
2. Синий – нулевой.
3. Желтый – заземление.

Питание светотехнического изделия обеспечивается двумя кабелями: красным (+) и черным (-).

На БП предусмотрен винт регулировки. Его поворот позволяет корректировать уровень напряжения на выходе (то, которое будет идти на ленту). Теперь следует подсоединить мультиметр. Он позволит установить имеющийся уровень выходного напряжения. Теперь надо задать значение 12 В (или 24 В, 36 В, если применяется изделие с подобными характеристиками).

Более высокий показатель приведет к существенному сокращению срока работы изделия, а более низкий – уменьшит яркость свечения.

Наиболее элементарная схема подключения блока питания к светодиодной ленте – параллельное подключение отдельных участков. Но она подходит только для работы с небольшими по длине участками. В случае применения более мощных модификаций эту схему использовать нельзя. На конечных участках цепи будет уменьшаться яркость светового потока, а у разноцветных моделей – меняться оттенок свечения. Исключить подобное явление можно путем двустороннего подключения полосы к БП.

В любом случае, подсоединение к одному блоку изделия, длиной выше 5 м (ленты выпускаются на рынок в стандартных бобинах длиной по 5 м) не представляется возможным. Это наибольшая длина, способная обеспечить максимально корректную работу токопроводящих дорожек. В случае, когда требуемая длина светотехнической конструкции окажется свыше 5 м, в систему рекомендуется включать еще один блок питания.

Варианты подключения светодиодной ленты: основные схемы

При подключении диодной ленты к блоку питания и электросети используются стандартизированные схемы. Обеспечить работоспособность контура поможет учет требуемой мощности. На ее основании подобрать контролеры и блоки питания, кабель определенного сечения. А еще очень важно правильно выполнить соединение всех компонентов. И этот момент во многом зависит от того, на каких элементах будет основываться светотехническая конструкция.

Так, рассмотрим более подробно три варианта схем подключения светодиодных лент:

1. Подключение Led ленты с диммером.
2. Подключение питания способом пайки припоем.
3. Подключение RGB-ленты с контроллером.

Подключение Led ленты с диммером

При обустройстве светодиодной подсветки или основного освещения на основании Led ленты часто используются диммеры. Это небольшие приборы, предназначенные для регулировки яркости светового потока, нагрузки или мощности. Они предназначены исключительно для работ с монохромными модификациями. Диммеры также необходимо подключать к контуру, как и саму ленту.

Описанный вариант подсоединения идентичен для 12-вольтных, и 24-вольтных приборов. Выполняется в несколько этапов:

1. Изначально подключают Led ленты к блоку питания, соединяя выходные контакты «плюс» и «минус» самого блока с соответствующими контактными выводами на светодиодном изделии. Провода, выходящие с ленты, можно удлинить либо соответствующими клеммными разъемами или путем припаивания к ним дополнительного отрезка кабеля. Если конечная длина светотехнического контура не будет более 5 метров, то можно использовать последовательное подсоединение. Если этим пренебречь, в ходе эксплуатации прояви себя неравномерность свечения на концах цепи. Решить такую проблему повышением тока в цепи нельзя, ведь это спровоцирует повышение температуры и токопроводящие цепочки на печатных платах прогорят, что приведет к поломке контура и его полной непригодности к последующей эксплуатации.
   В случае, когда суммарная длина светодиодной цепи превысит 5 м, потребуется выполнить параллельное подключение блоков питания к ленте.
   Рекомендация: для мощных кристаллов одного источника может быть мало. И дело здесь не только в его недостаточной мощности, но и в больших размерах прибора, что усложняет его скрытый монтаж. Поэтому более эффективным и удобным решением будет подключение к сети нескольких блоков питания. Их можно будет установить как в самом электрощитке, так и возле ленты.
2. Подсоединение диммера. Наличие этого прибора несколько усложняет цепочку. Устанавливается этот прибор на участке после БП и самой Led-полосой. Подключение диммера к светодиодной ленте выполняется точно так же, как и к самому БП. Надо просто соединить соответствующие выводы. Наиболее простое решение – применение соответствующих коннекторов. Они работают по типу защелки: плотно прижимают провода, не требуют пайки.
3. Подсоединение усилителя. Устройство стоит включать в каждый контур, где используется свыше одного блока питания и более.
   Усилитель играет роль повторителя сигнала. У этого прибора 3 выхода. Получается, к его входу подключается блок питания второй линии, а к выходам – диммер и сама лента.
4. Подсоединение многозональной регулировки. Такой вариант используется в случае, если светодиодная лента подключается параллельно и на каждую линию идет свой диммер. Он будет удобным тогда, когда в одной комнате надо обустроить несколько зон освещения. Все эти устройства подсоединяются к одному пульту, что повышает удобство управления ими. Управлять работой всех линий можно индивидуально, независимо от других.

Подсоединения блока питания методом пайки припоем

Подключение полосы к БП либо другим приборам контура с использованием коннекторов – удобное и быстрое решение. Но оно не всегда эффективное. Наиболее часто этот метод применяется в случае монтажа светодиодных лент повышенной мощности. Получается, что после защелкивания формируется маленькая площадь контакта, что приводит к точечному перегреву.

Те диоды, которые ближе всего будут находиться к коннектору, будут более интенсивно деградировать, терять яркость, выделяться в общем потоке. Еще один недостаток использования коннекторов – окисление контактов со временем. Это может спровоцировать самопроизвольные мигания, затухания светового потока. Поэтому многие специалисты сходятся во мнении, что при монтаже светодиодной ленты к блоку питания 12 В стоит применять метод пайки.

Для выполнения работ потребуется паяльник, тонкие медные кабели, канифоль, оловянно-свинцовый припой и нейтральный флюс-гель. Далее изучаем маркировку, определяем контакты «плюс» и «минус». Обратите внимание: в случае работ с многоцветными лентами, у них будет один «+» и три «-». Кончики проводов зачищаются от изоляционного слоя. Выполняется пайка:

• окунаем кабельный провод в канифоль, подносим наконечник паяльника с оловом;
• повторяем процедуру 2-3 раза, пока медная часть провода не будет полностью покрыта;
• проводим лужение контактной площадки на ленте при помощи флюса;
• переносим на ленту часть припоя разогретым паяльником;
• соизмеряем диаметр бугорков олова на плате и длину зачищенного участка провода: лишний провод обрезаем;
• сопоставляем проводник и бугорок припоя, подносим паяльник на несколько секунд, пока олово растопится и провод погрузится в жидкий расплав.

Аналогичные работы проводятся и со вторым проводником. Место соединения дополнительно можно залить термоклеем, надеть поверх термоусадку. Такое решение обеспечит более высокую стойкость соединения к изгибам. Внимание: ленты, которые влагозащищены силиконом, требуют несколько других монтажных работ.

Подсоединение RGB-ленты с контроллером

В сложных светотехнических конструкциях на основе RGB лент применяются контроллеры. Это управляющие блоки, обеспечивающие возможность корректировать яркость, чередование оттенков, режим мигания, цвет. С их помощью можно создавать всевозможные оттенки. Управляется этот прибор пультом ДУ.

Обязательное условия монтажа RGB-ленты – строгое соблюдение полярности проводов. Если этого не будет, подаваемые сигналы будут восприниматься некорректно. Подключение компонентов системы выполняется в такой последовательности:

1. Блок питания.
2. Контроллер.
3. Светодиодная лента.

Подключение компонентов может выполняться пружинными коннекторами, или пайкой. Процесс ничем не отличается от рассмотренного ранее. Единственное отличие – подключить надо не 2, а 4 провода: один «плюс» и бри цветных «минуса»: красный, зеленый, голубой. При параллельном монтаже отрезков ленты можно применять усилитель. Если планируется подключение многозонального управления, то стоит установить отдельные контроллеры на каждую из линий.

На какой бы схеме последовательного, последовательного подключения блока питания и светодиодной ленты вы не остановились, надо правильно подобрать все необходимые компоненты. Покупатели из России с удобством и выгодой могут это сделать в каталоге интернет-магазина группы компаний «Промэлектроника». Получить консультации и помощь в выборе можно по телефону или через форму обратной связи.

Способы подключения светодиодной ленты

   Подключение одной светодиодной ленты стандартного размера (5 метров) достаточно просто. Для этого просто необходимо подключить её к блоку питания, а его к электрической сети 220 В. Стандартная цветовая маркировка шнура блока питания для подключения светодиодной ленты следующая: красный цвет – это плюс, а черный или синий соответственно это минус. Возможна также другая вариация маркировок. Перед окончательным подключением проводов, попробуйте запитать светодиодную ленту и проверить её. Если вы перепутаете минус с плюсом, не чего страшного не случится. Светодиодная лента просто не будет светиться. Поменяйте местами провода и проверьте работоспособность ленты. Есть также блоки питания, в которых изначально нет выведенных проводов. В данном случае вам придётся подключить необходимые провода к зажимам блока питания. Подключить провода не сложно, так как зажимы блока питания промаркированы.



Пример маркировки зажимов блока питания

    Блок питания оснащен тремя контактами для подключения внешней бытовой сети 220В (“N”, “L” и “GND”), и двумя контактами для подключения светодиодного освещения (“-V” и ”+V”).

Для подключения проводов к светодиодной ленте необходимо обеспечить хороший контакт. Существует два способа подключения питающего провода к светодиодной ленте:
1) Использование специального коннектора. Для подсоединения питающего провода достаточно взять коннектор, отодвинуть специальную зажимную пластину, надвинуть коннектор на край светодиодной ленты и вернуть на место зажимную пластину. Теперь осталось присоединить провод, идущий от коннектора к блоку питания.



Пример специальных коннекторов

 2) Присоединить питающий провод с помощью пайки. Если вы имеете навыки пайки проводов, то вы сможете без труда присоединить провод к светодиодной ленте, сэкономив средства на приобретение коннекторов, особенно если вы планируете установку нескольких светодиодных лент. Данный способ соединения отличается высокой надежностью.

Пример подключения 5 метров одноцветной светодиодной ленты к блоку питания

Схема подключения от 1 до 5 метров светодиодной ленты к блоку питания

    В этой схеме подключения используется один блок питания. При этом его мощность должна соответствовать суммарной мощности светодиодной ленты.

Если у вас есть необходимость подключения нескольких светодиодных лент, то вам необходимо знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения и она будет тусклее светиться. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов.

Для подключения двух светодиодных лент необходим блок питания большой мощности. Если пространство для установки блоков питания ограничено, например, вы хотите его установить непосредственно в каркас подвесного потолка, то можно подключить ленты несколько иным способом.

Следующая схема подключения двух одноцветных светодиодных лент предусматривает использование двух блоков питания. То есть в данном случае каждая из светодиодных лент будет запитана от отдельного блока питания. Примеры подключения приведены ниже.

Пример подключения более 5 метров одноцветной светодиодной ленты к блоку питания

Схема подключения двух и более светодиодных лент от одного блока питания

В этой схеме подключения используется один блок питания. При этом, его мощность должна соответствовать суммарной мощности двух или более светодиодных лент.

Для того чтобы подвести питание 12 вольт до второй ленты, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом, ток потечет по проводу, а не по дорожкам первой светодиодной ленты.

Сечение провода рекомендуем взять побольше примерно 1,5 мм., чтобы в нем не было потерь  напряжения.

Пример подключения светодиодных лент использую два блока питания

Схема подключения светодиодных лент с двумя блоками питания



При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. В этом случае сечение провода достаточно 0,75 мм.

Схема подключения одной и нескольких RGB светодиодных лент

Основной отличительной особенностью подключения RGB лент – это наличие еще одного устройства  – контроллера. Контролер предназначен для управления цветами ленты и интенсивностью свечения светодиодов.

   Данный тип светодиодной ленты несколько отличается от одноцветной ленты. Подключение RGB ленты осуществляется при помощи четырех проводов. Три провода предназначены для управления цветами: синим, красным и зеленым. Четвертый провод – общий. Как на контроллере, так и на концах светодиодной ленты нанесена маркировка выводов: «B» — синий; «R» — красный; «G» — зеленый; «V+» — провод питания.

Подключение светодиодной ленты к контроллеру может быть выполнено как пайкой, так и при помощи специальных коннекторов.

Специальный коннектор для подключения RGB ленты

Если вы хотите подключить еще одну светодиодную RGB ленту, то вам необходимо учесть общую суммарную нагрузку светодиодных лент. Она должна быть меньше номинальной нагрузки контроллера и блока питания.

Контроллер рассчитан на определенный ток нагрузки.
   Для подключения нескольких светодиодных лент существует RGB усилители. Усилитель сохраняет синхронность управления цветами и интенсивностью свечения светодиодов. То есть в данном случае обе ленты будут работать синхронно.

Вторая светодиодная лента подключается к RGB усилителю, а он, в свою очередь, к основной ленте. Питание усилителя осуществляется от блока питания. Можно использовать как отдельный блок питания для усилителя, так и основной. Соответственно, общий блок питания для контроллера и усилителя будет сравнительно больших размеров. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельно контроллера и усилителя.

Различные варианты подключения светодиодной RGB ленты приведены ниже.

Схема подключения светодиодной RGB ленты

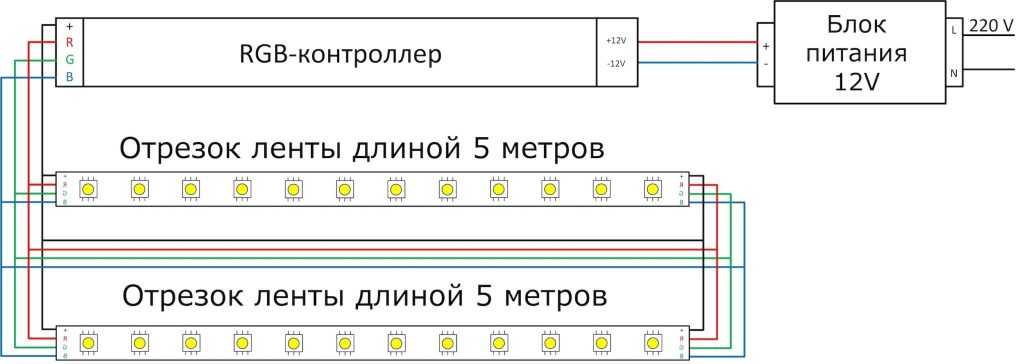

Схема параллельного подключения двух светодиодных RGB лент

Схема подключения второй светодиодной RGB ленты через RGB усилитель





Как подключить светодиодные ленты к источнику питания?

Вы здесь: Главная / Без категории / Как подключить светодиодные ленты к источнику питания?

Отзыв от Leticia Haupt Последнее обновление 11 апреля 2022 г.

Соединительные полосы могут быть затруднены для поддержания источника питания. Здесь мы упомянули лучшие способы подключения светодиодных лент к источнику питания. Светодиодные светильники могут сделать ваш дом лучше и эстетичнее.

Как подключить светодиодные ленты к источнику питания?

Быстрая навигация

1

Светодиодные фонари — отличный способ осветить ваш дом. Установить светодиодные ленты в своем доме очень просто. Вы можете выполнить шаги, указанные ниже, чтобы правильно установить светодиодные ленты.

Общее время: 30 минут

Метод 1: Выберите светодиоды И измерьте все области, где вы хотите установить светодиоды. Добавьте все измерения, чтобы получить общую длину светодиодной ленты, которая вам понадобится. Проверьте длину между розеткой и местом, где вы хотите установить светодиоды. Обязательно тщательно определите длину светодиодной ленты, которая вам понадобится.

2. Проверьте светодиоды

Проверьте светодиоды, чтобы узнать, какой источник питания они используют. Светодиоды используют 12В или 24В в качестве источника питания. Убедитесь, что ваш блок питания соответствует тому, который используется светодиодами. Светодиоды, которые используют 24 В в качестве источника питания, ярче.

3. Оцените общую мощность, потребляемую светодиодной лентой.

Оцените общую мощность, потребляемую светодиодами. Упоминается мощность, потребляемая светодиодами на фут их длины. Вы можете рассчитать общую мощность, используемую светодиодами. Умножьте мощность, потребляемую на фут, на общую длину используемой светодиодной ленты.

4. Рассчитайте минимальную номинальную мощность

Номинальная мощность должна в 1,2 раза превышать общую мощность, потребляемую светодиодной лентой. Умножьте общую потребляемую мощность на 1,2, чтобы получить номинальную мощность.

5. Рассчитать минимальную силу тока

Можно рассчитать минимальную силу тока. Разделите общую потребляемую мощность на напряжение. Вы также можете определить минимальную потребность в амперах с помощью мультиметра.

6. Купите блок питания с требуемой мощностью.

Используйте минимальную силу тока и номинальную мощность, рассчитанные для покупки блока питания. Вы можете купить блок питания, в котором можно использовать имеющиеся у вас светодиодные ленты. Адаптер кирпичного типа является наиболее распространенным источником питания. Легко подключается к светодиодной ленте.

Он также поставляется с принадлежностями, необходимыми для его подключения к светодиодным лентам. Если вы хотите запитать разные светодиодные ленты разными блоками питания. Убедитесь, что вы рассчитали требования к мощности всех светодиодов. И купить переходник соответственно. Вы также можете подключить светодиоды к блоку питания. Но, как правило, это сложно сделать самостоятельно.

Способ 2: Соединение светодиодов и источника питания

1. Если вы хотите подключить отдельные светодиодные ленты, следует использовать вставные быстроразъемные соединения

Вы можете установить зажимные соединители на медные точки на конце из светодиодных лент. Прикрепите красный провод к положительной точке. И черный провод к минусовой точке. Если вы не хотите использовать разъемы, вы также можете припаять полоски.

2. Используйте винтовые соединители

. Вы также можете использовать винтовые соединители для подключения светодиодных лент. Убедитесь, что правильно проверили положительные и отрицательные клеммы разъема. И подключите провода к соответствующей клемме навинчиваемого разъема. Используйте отвертку, чтобы убедиться в правильности соединения. Резьбовые соединители в основном используются для пайки. Но его также можно использовать для подключения различных светодиодных лент к одному блоку питания.

3. Подсоедините светодиодную ленту к источнику питания

На одном конце блока питания имеется вилка. Он подключается к адаптеру вашей светодиодной ленты, который находится на конце ленты. Вы также можете использовать быстроразъемный разъем для подключения светодиода к источнику питания. Разветвитель ленты можно использовать, если вы хотите подключить различные светодиодные ленты к блоку питания. Подключается к светодиодным лентам. И его окончание прикреплено к источнику питания. Проверьте светодиодные ленты. Если они не работают, проверьте выравнивание проводов. И убедитесь, что светодиоды правильно подключены.

Способ 3: светодиодные ленты можно спаять вместе

1. Выберите провода для пайки полос вместе

Светодиодные лампы имеют два контакта. Итак, вам понадобится два провода. Купите два провода разного цвета. Обычно используются черный и красный провода. Припаяйте разъем к проводам. Если у разъема есть провода, вам не придется покупать дополнительные провода.

2. Оболочка каждого провода должна быть удалена

Используйте плоскогубцы, чтобы удалить примерно полдюйма проводов. Вам нужно только снять кожух с конца провода, который не подключен к разъему. При снятии кожуха следите за тем, чтобы не повредить провода.

3. Используйте защитное снаряжение

Пайка выделяет вредные для вас пары и другие загрязняющие вещества. Поэтому не забудьте надеть маску при пайке проводов. Также наденьте очки, чтобы защитить глаза от металла или других предметов, которые падают во время пайки. Также можно использовать термостойкие перчатки. Не забудьте открыть все окна и двери во время пайки проводов. Это удалит все запахи и загрязнения. Который освобождается при пайке проводов.

4. Нагрейте припой

Паяльник должен быть нагрет примерно до 350° по Фаренгейту. Потому что эта температура подходит для пайки меди без ее сжигания. Паяльник сильно нагревается, поэтому будьте осторожны.

5. Припаяйте конец провода к светодиодной ленте

Расплавьте провод и соедините его с медными точками, имеющимися на светодиодной ленте. Красный провод должен быть подключен к положительной клемме. И черный провод должен быть подключен к отрицательной клемме. Убедитесь, что пайка выполнена правильно и провода не отпадают.

6. Дайте проводам остыть

Подождите, пока провода остынут, прежде чем проверять их. Убедитесь, что в припаянных проводах не осталось тепла, чтобы защитить их от повреждения. Вы можете подключить провод, чтобы проверить, работает ли светодиодная лента. Если это не работает, проверьте все соединения еще раз.

7. Используйте термоусадочную трубку для покрытия незащищенного провода

Вы должны закрыть припаянные провода термоусадочной трубкой. Это защищает провода и защищает вас от ударов. Используйте тепловую пушку, чтобы правильно прикрепить термоусадочную трубку к непокрытым проводам.

8. Присоедините провода для пайки к концам светодиодов и разъемов

Вы можете соединять различные светодиодные ленты, припаивая их друг к другу. Вы также можете использовать соединители, чтобы соединить их.

Способ 4. Крепление светодиодов

1. Очистите место, куда вы хотите прикрепить светодиоды

С помощью воды и ткани очистите место, где вы хотите установить светодиоды. Поверхность должна быть чистой и убедиться, что на ней не осталось пыли. Для правильной очистки поверхности можно использовать специальное чистящее средство. Убедитесь, что не осталось пыли, чтобы правильно прикрепить светодиоды к поверхности.

2. Прикрепите светодиоды к поверхности

На обратной стороне светодиодной ленты имеется клейкое покрытие. Вы можете снять это покрытие и сразу приклеить светодиодную ленту к поверхности. Если поверхность чистая, светодиод должен прикрепиться без проблем. Медленно снимите покрытие и осторожно прикрепите его к поверхности. Если светодиод не приклеивается должным образом, вы можете использовать монтажные ленты или зажимы, чтобы прикрепить его к поверхности.

3. Отрежьте светодиоды от пунктирной точки, если вам нужна определенная длина

Если вам нужна светодиодная лента определенной длины, вы можете ее обрезать. Убедитесь, что вырезаете его только по пунктирным линиям. Пунктирные линии присутствуют на всех полосах. Вам нужно будет прикрепить полосу, которую вы вырезали, к блоку питания или разъемам. Так что не режьте полосу, если в этом нет необходимости. Теперь, когда вы установили светодиодные ленты, вы можете использовать их для освещения своей комнаты.

Сколько питания мне нужно для светодиодной ленты?

Вы можете выбрать блок питания. Путем расчета минимальной силы тока, минимальной номинальной мощности и максимальной потребляемой мощности.

1. Проверка светодиодов

Проверьте светодиоды, чтобы узнать, какой источник питания они используют. Светодиоды используют 12В или 24В в качестве источника питания. Убедитесь, что ваш блок питания соответствует тому, который используется светодиодами. Светодиоды, которые используют 24 В в качестве источника питания, ярче.

2. Оценить общую мощность, потребляемую светодиодной лентой

Оцените общую мощность, потребляемую светодиодами. Упоминается мощность, потребляемая светодиодами на фут их длины. Вы можете рассчитать общую мощность, используемую светодиодами. Умножьте мощность, потребляемую на фут, на общую длину используемой светодиодной ленты.

3. Расчет минимальной номинальной мощности

Номинальная мощность должна в 1,2 раза превышать общую мощность, потребляемую светодиодной лентой. Умножьте общую потребляемую мощность на 1,2, чтобы получить номинальную мощность.

4. Рассчитать минимальный ток

Можно рассчитать минимальную силу тока. Разделите общую потребляемую мощность на напряжение. Вы также можете определить минимальную потребность в амперах с помощью мультиметра.

5. Купите блок питания с требуемой мощностью.

Используйте минимальную силу тока и номинальную мощность, рассчитанные для покупки блока питания. Вы можете купить блок питания, в котором можно использовать имеющиеся у вас светодиодные ленты. Адаптер кирпичного типа является наиболее распространенным источником питания. Легко подключается к светодиодной ленте. Он также поставляется с вещами, необходимыми для его подключения к светодиодным лентам. Если вы хотите запитать разные светодиодные ленты разными блоками питания. Убедитесь, что вы рассчитали требования к мощности всех светодиодов. И купить переходник соответственно.

Часто задаваемые вопросы

1. Как подключить светодиодную ленту к USB?

Зависит от напряжения, подаваемого на ваш порт USB. Если вашей светодиодной ленте требуется 12 В, вы не можете питать ее от USB-порта 5 В. Однако, если ваш светодиод может работать от 5 В, вы сможете подключить его к USB-порту.

2. 12 В слишком много для светодиодных фонарей?

Нет, для работы большинства светодиодных ламп требуется напряжение постоянного тока 12 В или 24 В. Однако напряжение более 12 В может быть опасным для светодиодных светильников, которым для работы требуется 12 В.

3. Работают ли светодиодные фонари от источника постоянного тока?

Да, светодиоды работают от постоянного тока. Они представляют собой устройства постоянного тока и работают на постоянном токе. Устройства, которые используются для ограничения тока и напряжения. Резисторы, регуляторы напряжения и регуляторы тока. Они регулируют ток и напряжение, которые подаются на светодиод.

4. Можно ли подключить светодиодные ленты?

Да, светодиодные ленты могут быть подключены жестко. Но вам нужен светодиодный драйвер для преобразования сети переменного тока в постоянный для ваших светодиодов. Если вам нужен светодиодный драйвер. Вам нужен источник питания и постоянный ток вашей светодиодной ленты. Если вы хотите, чтобы он был встроен в стены / крышу, вы должны нанять электрика. Это очень сложно сделать самому, и вы можете повредить свой дом.

Final Talk

Светодиоды прекрасно украсят вашу комнату. Вы можете использовать несколько цветов светодиодов. Светодиоды просты в установке. Вы можете легко установить светодиоды самостоятельно. Светодиоды просты в использовании и делают ваш дом эстетичным. Установка светодиодов не требует опыта работы с электрикой. Вышеупомянутая статья должна быть полезна, если вы хотите установить светодиоды в своем доме.



Рубрики: Без категории

О Летисии Хаупт

Летиция Хаупт — старший штатный писатель, протестировавшая более 500 товаров для дома для BeOnHome. Каждый месяц Летисия тратит десятки часов на изучение отчетов о преступлениях и выявление тенденций. Ее опыт в области безопасности востребован в публикациях, журналистах, некоммерческих организациях, подкастах и ​​т. д.

Взаимодействие с читателем

Как выбрать и установить блок питания для светодиодной ленты?

Существует множество типов светодиодных осветительных приборов. Большинству из них требуется источник питания низкого напряжения, также называемый светодиодным трансформатором или драйвером. Крайне важно знать различия между различными светодиодными продуктами и типами блоков питания, которые им необходимы.

Вам также необходимо знать их ограничения по установке, чтобы убедиться, что ваши светильники совместимы с их трансформаторами. Помните, что использование источника питания постоянного тока 24 В для светодиодной лампы постоянного тока 12 В не сделает ваши лампы ярче. Это правило действует и наоборот. Использование неподходящего источника питания для полосок только повредит их и даже может привести к пожару. Кроме того, всегда воздерживайтесь от использования двух источников питания на одном светодиодном светильнике или контроллере светодиодного освещения.

В этом посте мы расскажем, как правильно выбрать источник питания для вашего проекта освещения и как его установить. Если у вас возникнут проблемы с блоком питания для светодиодов, это руководство поможет вам найти стандартные способы устранения неполадок.

Руководство по артикулам

• 1. Факторы, которые необходимо учитывать.
• 2. Рекомендуемые марки блоков питания
• 3. Подключение светодиодных лент к блоку питания
• 4. Могу ли я подключить несколько светодиодных лент к одному источнику питания для светодиодов?
• 5. На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?
• 6. Советы по установке блока питания
• 7. Устранение распространенных проблем с блоком питания

1. Факторы, которые необходимо учитывать.

Нелегко найти нужный светодиодный драйвер в разнообразии вариантов. Существует множество факторов, которые следует учитывать при выборе того, который лучше всего подходит для вас. Вы можете получить базовые знания в нашем руководстве по светодиодным драйверам здесь.

Светодиодные ленты работают при низком напряжении. Общие напряжения полосы составляют 5 В, 12 В или 24 В постоянного тока. Вы не можете подключить их напрямую к источнику питания, так как в большинстве домашних хозяйств используется электричество 120–277 В переменного тока. Из-за такой значительной разницы в напряжении вашим светодиодным лентам потребуется подходящий источник питания или драйвер. Драйвер преобразует высоковольтный переменный ток в низковольтный постоянный, чтобы соответствовать потребностям ваших светодиодных лент для работы.

Вот факторы, которые необходимо учитывать при выборе источника питания для ваших ленточных светильников.

1.1 Источник питания постоянного напряжения или постоянного тока для светодиодов?

Блок питания постоянного напряжения рассчитан на одно выходное напряжение постоянного тока (DC). Большинство источников питания постоянного напряжения (или драйверов) — это 12 В постоянного тока или 24 В постоянного тока . Светодиодный светильник, рассчитанный на постоянное напряжение, обычно указывает величину входного напряжения, необходимую для правильной работы.

Источник питания постоянного напряжения получает стандартное линейное напряжение (120–277 В переменного тока), которое является нормальным выходом из настенных розеток. Драйверы постоянного напряжения переключают это напряжение переменного тока (VAC) на низкое напряжение постоянного тока (VDC). Он всегда будет поддерживать постоянное напряжение, независимо от того, какая токовая нагрузка на него возложена.

Источник постоянного тока рассчитан на фиксированный выходной ток (мА). Драйвер изменяет напряжение в электронной цепи, что позволяет току оставаться постоянным во всей светодиодной системе.

Основные значения силы тока для драйверов светодиодов постоянного тока:

• 350 миллиампер (мА)
• 700 мА
• 1 ампер на всех светодиодах в серии.

  Светодиодные драйверы постоянного напряжения часто используются для питания светодиодных лент. Светодиодные ленты в основном выпускаются в двух стандартных производственных исполнениях.

  Конструкция постоянного напряжения (без встроенной ИС)

  Многие светодиодные ленты используют простую архитектуру постоянного напряжения. Эта конструкция имеет небольшую сложность и экономична. Но он имеет низкий КПД и не может похвастаться хорошей регулировкой тока. Для этой конструкции потребуется блок питания постоянного напряжения.

  Конструкция с постоянным током (со встроенной ИС)

  Высококачественные светодиодные ленты часто включают эту архитектуру со встроенной ИС. Эта конструкция обеспечивает постоянный выходной ток с более точным управлением отдельными цепями. Это означает, что у вас будет меньше проблем с падением напряжения. Этот вариант также нуждается в блоке питания постоянного напряжения.

  1.2 Определение характеристик светодиодной ленты

  Технические характеристики вашей светодиодной ленты ’ определяют необходимый вам блок питания.

  Серия светодиодных лент Myledy 2835, например

  Классическое входное напряжение для светодиодных лент составляет 12 В или 24 В.

  Перед выбором блока питания убедитесь, что выходное напряжение драйвера светодиодов совместимо с входным напряжением вашей светодиодной ленты.

  • Вт на метр

  Следующим фактором, который следует учитывать, является мощность, необходимая вашим лентам.

  Допустим, ваши светодиодные ленты потребляют не менее 14 Вт на метр. Для ленты длиной 8,5 м это означает, что ваша лента будет потреблять 119 Вт, поскольку 8,5 x 14 = 119.

  Чтобы ваш блок питания оставался оптимальным и не выходил из строя раньше времени, выберите тот, у которого по крайней мере 20% больше номинальная мощность, чем ваши полоски. Для приведенного выше примера подойдет блок питания мощностью не менее 150 Вт.

  • Длина светодиодной ленты

  Как известно, светодиодные ленты поставляются в катушках. Вам нужно будет учитывать длину вашей ленты при обеспечении ее соответствующим источником питания.

  Как правило, чем дольше катушка вращается, тем больше энергии она должна потреблять. Это же правило применяется, чем больше отдельных SMD на метр приходится на полосу.

  Если у вас длинные полоски, вам понадобится драйвер высокой мощности.

  Чтобы измерить энергопотребление вашей светодиодной ленты, умножьте ее общую длину на мощность в ваттах на метр.

  Например, у вас есть 10-метровая полоса 24 В, которая потребляет 9,6 Вт на метр. Умножьте 9,6 Вт/м на 10 м, и вы получите 96 Вт.

  1.3 Определите минимальную мощность источника питания.

  При выборе блока питания обязательно применяйте правило 80%.

  Это правило гласит, что ваши светодиодные ленты используют только 80% нагрузки от источника питания. Это обеспечивает оптимальную производительность и увеличивает срок службы. Поддержание вашей ленты на уровне 80% от номинальной мощности вашего устройства также может поддерживать идеальную температуру.

  Используя наш 96-ваттный пример выше. Если вам нужно управлять светодиодной лентой мощностью 96 Вт, мощность драйвера должна быть:

  • 96 Вт / 0,8 = 120 Вт

  Это означает, что вам понадобится драйвер мощностью 120 Вт или выше.

  1.4 Определите тип источника питания.

  При соединении блока питания со светодиодной лентой ключевое значение имеет совместимость. Какой из них вам понадобится, определяется такими аспектами, как установка и масштаб вашего проекта.

  • Адаптер питания

  Для приложений, которым требуется меньше энергии, больше подходят адаптеры.

  Их легче установить, но при этом они сохранят мощность, необходимую для поддержания производительности полос.

  Адаптеры питания также достаточно малы, чтобы их можно было спрятать. Благодаря этому внешний вид вашего светильника выглядит чище и привлекательнее.

  • Блоки питания для светодиодов

  Блоки питания, конечно, могут производить гораздо большую мощность по сравнению с адаптерами.

  Более высокая мощность делает их подходящими для более крупных проектов, в которых используются более длинные светодиодные катушки.

  1.5 Некоторые другие соображения

  диммируемый драйвер для светодиодного освещения

  Большинство светодиодных лент имеют функцию диммирования, позволяющую регулировать яркость. В этом случае вам нужно убедиться, что ваш блок питания поддерживает функции диммирования.

  К счастью, существует множество источников питания, которые могут дополнить диммируемую светодиодную ленту. Перед покупкой убедитесь, что выбранный вами блок питания помечен как диммируемый.

  Светодиодные ленты могут использоваться для различных целей как внутри помещений, так и снаружи.

  Если вы разместите полоски на открытом воздухе, им потребуется защита от непогоды. Не только ваши полоски, но и их блок питания.

  Здесь на помощь приходит гидроизоляция. Гидроизоляция защищает блок питания от влаги, которая может повредить его компоненты.

  Для некоторых приложений внутри помещений также может потребоваться водонепроницаемый драйвер, особенно если это влажная среда.

  В целях безопасности блоки питания для светодиодных лент должны иметь функции защиты. Эти протоколы защиты должны учитывать такие риски, как перегрузки по току, перегрев, короткое замыкание и обрыв цепи.

  Эти меры предосторожности приведут к отключению неисправного и опасного источника питания. Хотя функции защиты источника питания не являются обязательными, вы, тем не менее, хотели бы иметь их для своей безопасности. На случай, если в вашем силовом агрегате возникнет проблема, у вас будут действующие протоколы безопасности.

  Поэтому рекомендуется устанавливать только блоки питания с функциями защиты.

  Стандарты UL используются для оценки качества и безопасности электротехнической продукции.

  Если продукт соответствует этому стандарту, он получает сертификат UL. Наличие сертификата UL указывает на то, что продукт соответствует эталону безопасности и качества UL. Убедитесь, что устройство, которое вы собираетесь купить, сертифицировано UL, чтобы обеспечить надежность и безопасность продукта.

  • Драйверы UL класса 2 соответствуют стандарту UL1310 . Этот стандарт означает безопасный выход для прикосновения, не требующий принципиальной защиты на уровне светодиода/светильника. Наличие этого соответствия означает, что продукт практически не имеет риска возгорания или поражения электрическим током. Эти блоки питания используют менее 60 вольт (сухой) и 30 вольт (мокрый), менее пяти ампер и менее 100 Вт. Эти ограничения, хотя и более безопасные, налагают ограничения на количество светодиодов, которыми может управлять драйвер класса 2.
  • Драйверы , сертифицированные UL для класса 1, имеют выходные диапазоны, выходящие за пределы обозначений UL для класса 2. Драйверы класса 1 UL производятся под высоким напряжением, что требует защиты внутри устройства. Хотя существует меньше мер предосторожности, драйвер класса 1 может вместить больше светодиодов, что делает его более эффективным, чем драйвер класса 2.

  2. Рекомендуемые марки блоков питания

  Вот некоторые из лучших марок блоков питания. Этот список дает вам отправную точку в поиске надежного бренда для питания ваших проектов освещения.

  Mean Well

  Mean Well является одним из ведущих производителей блоков питания для электронных продуктов.

  Согласно отчету Micro Technology, в 2021 году эта компания заняла 4-е место в мире по производству блоков питания. Он может похвастаться десятками драйверов для светодиодов, хорошо зарекомендовавших себя благодаря своему качеству и дизайну.

  Tridonic

  Еще одним ведущим производителем блоков питания для ленточных светильников является Tridonic. Эта компания обычно предоставляет световые решения для различных приложений и отраслей.

  Наряду с инновациями в области освещения появились различные эффективные блоки питания для светодиодов. Штаб-квартира находится в Австрии, завоевав доверие клиентов различных компаний по всему миру.

  Inventronics

  Inventronics — еще один ведущий мировой производитель осветительных приборов. Эта компания специализируется на создании надежных и инновационных продуктов светодиодного освещения.

  Ее линейка блоков питания и драйверов для светодиодов является одной из самых востребованных на рынке.

  Eaglerise

  Eaglerise начала свою деятельность в Китае в 1990-х годах, став важным игроком в индустрии освещения.

  Обладая тремя научно-исследовательскими центрами, компания продолжает оставаться мировым поставщиком светодиодных ламп и соответствующих им драйверов.

  3. Подключение светодиодных лент к блоку питания

  Светодиодные ленты представляют собой низковольтные электрические устройства. Первое, что нужно помнить, это то, что вы никогда не должны подключать их напрямую к источнику питания переменного тока 220 или 110 вольт. Вам понадобится драйвер или блок питания для преобразования высокого напряжения в низкое (12 В или 24 В) для ваших светодиодных лент.

  Еще одна вещь, на которую следует обратить внимание, — это полярность. Есть два типа полюсов: положительный (+) и отрицательный (-) . Всегда подключайте провода с противоположными полюсами. Подключение с неправильной полярностью может повредить ваше устройство. Когда дело доходит до адаптеров питания, вам не придется беспокоиться о полярности.

  Наконец, подключить полосу к адаптеру питания так же просто, как вставить вилку постоянного тока в розетку.


  4. Можно ли подключить несколько светодиодных лент к одному источнику питания для светодиодов?

  В зависимости от мощности вашего блока питания к одному блоку можно подключить более одной светодиодной ленты. Пока общая мощность вашей полосы не превышает мощность вашего блока питания, все готово.

  Тем не менее, параллельное подключение множества катушек к одному источнику питания может увеличить вероятность падения напряжения. Один из способов заключается в последовательном соединении. Этот метод полезен, если вы хотите установить непрерывную катушку.

  5. На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?

  Падение напряжения становится более заметным, чем дальше ваши SMD находятся от источника питания. Если вы используете длинные кабели от блока питания до светодиодных лент, убедитесь, что эти кабели сделаны из толстой меди. Медь помогает минимизировать потери напряжения внутри полос.

  Вы можете использовать таблицу калибров, чтобы определить правильную толщину кабеля для вашей установки. Таблица размеров позволяет вам увидеть правильную толщину для потребляемой мощности вашей светодиодной ленты.

  Для получения подробной информации вы можете обратиться к другой статье «Практические способы предотвращения падения напряжения на светодиодной ленте».

  6. Советы по установке блока питания

  Драйверы светодиодов, как и большинство электронных устройств, чувствительны к влаге и температуре. Вам нужно будет установить драйверы светодиодов в сухом месте с достаточным потоком воздуха и вентиляцией, чтобы сохранить их надежность.

  Правильный монтаж необходим для воздушного потока и теплопередачи. Выполнение этого будет:

  • поддержание идеальной температуры
  • предотвращение перегрева
  • обеспечение оптимальной производительности
  • увеличение срока службы

  Оставьте запасное место для блока питания

  Убедитесь, что вы не используете всю мощность блока питания. Оставьте немного места и используйте только 80% максимальной номинальной мощности драйвера. Это гарантирует, что он не будет постоянно работать на полную мощность, избегая преждевременного нагрева.

  Избегайте ненужного перегрева

  Воздушный поток может привести к поломке блока питания. Очень важно убедиться, что во время установки драйверам всегда достаточно воздуха, чтобы они могли дышать. Тесное пространство ограничивает поток воздуха, поэтому не ставьте драйверы на них, если хотите предотвратить перегрев.

  Постарайтесь свести к минимуму время работы вашего драйвера

  Примите меры, чтобы сократить время работы вашего драйвера. Установите переключатель, который можно щелкнуть, чтобы обеспечить полностью замкнутую цепь.

  7. Устранение распространенных проблем с блоком питания

  >> Ознакомьтесь с ограничениями по установке вашего блока питания

  Как бы вам ни хотелось, вы не сможете установить все виды блоков питания так, как вам хотелось бы для вашего проекта. Каждый блок питания имеет свои ограничения по установке. Вы не должны игнорировать эти ограничения, если хотите продолжать использовать свое устройство на оптимальном уровне.

  В качестве примера возьмем водонепроницаемый блок питания. Вы должны устанавливать водонепроницаемые блоки питания лицевой стороной вверх в хорошо проветриваемом помещении. Этот метод монтажа позволяет эффективно отводить тепло от использования.

  Если вы проигнорируете эту рекомендацию, вы рискуете выйти из строя блока питания из-за перегрева.

  Наши водонепроницаемые блоки питания гораздо менее требовательны к монтажным ограничениям. Они могут быть установлены боком, вверх ногами или любым другим способом, но их нельзя устанавливать под прямыми солнечными лучами или таким образом, чтобы они подвергались прямому воздействию наружных элементов или стоячей воды. При установке на открытом воздухе эти блоки питания всегда следует помещать в защищенную от непогоды коробку.

  >> Всегда проверяйте правильность подключения

  Электропроводка является важным аспектом исправной силовой установки. Всякий раз, когда вы устраняете проблему, обязательно проверьте свою проводку на наличие чего-либо неладного. Даже опытные специалисты могут ошибаться, когда дело доходит до правильной проводки. Следите за оголенными проводами, которые касаются портов вашего источника питания.

  Также, как упоминалось выше, убедитесь, что у вас правильная полярность подключения. Если вы не уверены, что ваши провода подключены в правильной полярности, вы можете проверить это с помощью мультиметра.

  Большинство блоков питания имеют встроенную защиту от короткого замыкания. Это работает, потому что он вызывает эффект включения и выключения источника питания всякий раз, когда происходит короткое замыкание. Сгоревшие или дымящиеся провода — явный признак короткого замыкания. Обычно это происходит, когда свободные провода соприкасаются друг с другом.

  Другие причины включают установку непокрытых медных контактных площадок на металлическую поверхность и шунтирование паяных соединений.

  >> Убедитесь, что блок питания имеет правильную настройку входного напряжения

  Убедитесь, что ваш блок настроен на правильную настройку входного напряжения.

  Если вы ошибетесь, не сделав этого, у вашего источника питания могут возникнуть некоторые проблемы, некоторые из которых могут быть постоянными. Необратимые повреждения возникают, если устройство работает с неправильными настройками в течение длительного периода времени.

  Некоторые блоки питания снабжены внутренними переключателями для установки параметров входного напряжения. Убедитесь, что вы используете эти переключатели, чтобы получить правильное входное напряжение драйвера.

  Заключительные слова

  Выбор правильного источника питания или драйвера для вашего проекта освещения может быть непростым, но ни в коем случае не сложным. Вам просто нужно учитывать несколько факторов при подключении низковольтных полос к соответствующему трансформатору.

  Источник питания вашей светодиодной ленты может влиять на ее яркость, общую производительность и срок службы. В сочетании с подходящим блоком питания вы можете быть уверены, что ваши полоски будут работать наилучшим образом.

  Вы ищете высококачественные драйверы светодиодов для своего проекта? Ознакомьтесь с нашим выбором здесь, в Myledy. Мы работаем уже почти десять лет и предлагаем светодиодные ленты для любого проекта, включая соответствующие адаптеры для обеспечения максимальной функциональности.

  Подпишитесь на нашу рассылку

  О Myledy

  Привет, приятно познакомиться! Я Myledy — фабрика светодиодных лент, основанная в 2003 году.

  С ростом я стал профессиональным производителем светодиодных лент и поставлял продукцию ряду всемирно известных брендов освещения.

  Теперь я хотел бы поделиться с вами нашими знаниями и опытом в области светодиодных лент, чтобы вместе улучшить уровень светодиодного освещения.

  Последние сообщения

  Запрос сейчас!

  Имя

  Эл. адрес

  Твое сообщение…

  Хотите высококачественное светодиодное освещение?

  Имя

  Эл. адрес

  Сообщение

  Концентрация, профессионализм, совершенство и верность Только на светодиодной ленте

  • Тел.: 0086-755-27908940
  • Электронная почта: [электронная почта защищена]

  Фейсбук Твиттер YouTube Скайп Линкедин

  Светодиодная лента

  Светодиодный профиль

  Быстрый доступ

  MYLEDY Регистрационный № 440306112027385 | © Copyright 2003-2021.
