Как подключить блок питания к светодиодной ленте: Как подключить блок питания к светодиодной ленте

Как подобрать блок питания для светодиодной ленты – База знаний Novolampa

В данной статье рассматриваются основные моменты, на которые следует обращать внимание при выборе блока питания для светодиодной ленты, а также кратко освещаются вопросы о том, что такое PFC и как вычислить диаметр токопроводящей жилы.

Блок питания — это источник напряжения(трансформатор), который преобразует 220В в 12В, 24В или другое необходимое значение рабочего напряжения. Для питания светодиодных лент и модулей чаще всего используются импульсные блоки питания, где в качестве ограничителей тока работают резисторы, в отличие от драйверов, которые представляют собой источники тока, используемые для светодиодов, модулей и ламп, которые не имеют ограничителей тока.

Чтобы подобрать блок питания к выбранной светодиодной ленте нужно обратить внимание на следующие факторы:

1. Рабочее напряжение светодиодной ленты.
2. Суммарная мощность светодиодной ленты.
3. Необходимость защиты корпуса блока питания от воды и пыли.
4. Габаритные размеры блока питания.

Рассмотрим подробнее каждый фактор.

1. Рабочее напряжение (U)

Рабочее напряжение светодиодной ленты может быть 12 В, 24 В, иногда 36 В, управляемые ленты SPI обычно 5 В. Соответственно оно должно соответствовать выходному напряжению блока питания.

Существуют также блоки питания с возможностью плавной регулировки выходного напряжения, например источники напряжения Arlight серии JTS, такие можно применять в специальных проектах, где требуется нестандартное значение выходного напряжения, а также там, где необходимо скомпенсировать падение напряжения на длинных проводах.

Еще из нестандартных решений можно отметить блоки питания с несколькими каналами, в которых разное выходное напряжение, это может быть полезно, если нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

2. Мощность светодиодной ленты (PСД)

Подбор блока питания по мощности осуществляется по следующему принципу: мощность должна быть равна суммарной мощности светодиодной ленты, умноженной на коэффициент запаса КЗ, равный 25÷30%, если пренебрегать коэффициентом запаса и использовать блок питания на пределе, то он не проработает долго из-за постоянного перегрева элементов.

Суммарная мощность светодиодной ленты вычисляется путем умножения мощности ленты на 1 метр длины PСД на общую длину L.

Таким образом, получаем следующую формулу:

PБП = L*PСД*Kз, где

L — длина ленты (м)

PСД — удельная мощность светодиодной ленты на 1 метр (W/м)

Kз — коэффициент запаса (ед.)

3. Степень защиты корпуса блока питания от проникновения жидкости и пыли (класс защиты IP)

При выборе блока питания следует учитывать условия, в которых он будет находиться, если это обычное сухое жилое помещение, то подойдет блок питания в защитном кожухе с IP20 (защита от проникновения твердых предметов 12,5 мм, защиты от влаги нет).

Зачастую в блоках питания мощность более 250Вт в исполнении «Защитный кожух» IP20-IP40 используется активное охлаждение в виде кулера(вентилятора). Если Вы планируете рассматривать данные блоки питания, необходимо выбрать конструктив, когда кулер расположен перпендикулярно элементам платы в изделии, следовательно обдув воздуха будет более равномерный (воздух идет вдоль платы), и элементы будут меньше греться. На неудачных моделях вентиляторы расположены над платой и обдув платы источника напряжения происходит неравномерно.

Блоки питания и комплектующие для лент рекомендуется устанавливать в щитовые.

Установка светодиодной ленты в ванную комнату или помещение с повышенной влажностью требует класса защиты не менее IP65 (пылезащищен, защита от струй воды).

А.  Б.

(А) Герметичный алюминиевый блок питания IP67 и (Б) блок питания в защитном кожухе IP20.

В условии использования на улице нужно предусматривать степень защиты IP67, такая степень обеспечивает защиту от струй воды под давлением во всех направлениях, возможно даже кратковременное погружение в воду до 1 м. Если необходима работа в погруженном режиме, то тогда используется максимальная защита IP68 или IP69 (при большом давлении воды).

При подборе мощный источников напряжения для светодиодных лент необходимо учитывать, что на блоках питания без защиты от влаги и пыли стоят вентиляторы. Данные вентиляторы сильно шумят при работе и могут создавать дискомфорт. Поэтому в дорогих проектах мы рекомендуем использовать источники напряжения в алюминиевом корпусе с пассивным охлаждением.

4. Габаритные размеры

Также следует обращать внимание на габаритные размеры блоков, в зависимости от того, куда Вы хотите его установить, мощные блоки питания могут достигать достаточно больших размеров, и спрятать такие будет затруднительно, к тому же часто они имеют вентилятор. Поэтому если требуется подключить длинный участок ленты, то можно пересмотреть схему подключения ленты и использовать несколько меньших по мощности блоков.

Также при выборе места установки следует учитывать то, что чем мощнее блок питания, тем больше он нагревается, поэтому рекомендуется обеспечивать достаточно места для теплоотвода, чтобы блок не перегревался.

Пример подбора источника напряжения для светодиодной ленты

Рассмотрим следующий пример: нужно сделать декоративную светодиодную подсветку в ванной комнате по периметру потолка общей длиной 8 м.

Выбираем подходящую светодиодную ленту с защитой IP65, например, лента Arlight RTW 2-5000SE 24V White 2X (5060,300 LED,LUX), мощность 72 Вт на 5 м.

Основные параметры ленты:

1. UСД = 24V
2. PСД = 14,4 W/m

Подбираем мощность блока питания:

PБП = 8m*14,4W/m*1,3 = 149,8 W

Округляем в большую сторону и получаем, что нужно взять блок питания мощностью 150 Вт, его выходное напряжение 24 В, защитане менее IP65, например, блок питания ARPV-SS24150 (24V, 6. 3A, 150W).

Что такое PFC в характеристиках трансформаторов(блоков питания)?

Иногда в маркировке блока питания можно увидеть буквы PFC, это аббревиатура PowerFactorCorrection или коррекция коэффициента мощности (коррекция реактивной мощности).

Не углубляясь в технические особенности, это означает, что блок питания выполнен в определенном схемотехническом решении, которое позволяет уменьшить потребление реактивной мощности (мощность имеет активную и реактивную составляющие, на показания счетчика обычно влияет только активная составляющая, но на общее потребление энергоресурсов влияют обе составляющие).

Такие блоки питания имеют высокое значение коэффициента эффективной мощности (Λ)>0,9, что позволяет отнести их к блокам питания высокого класса, низкий пусковой ток, они позволяют сократить нагрузки на токопередающие линии, уменьшить требования к толщине подающего питание провода. При большом количестве используемых блоков не требуется применять специальные пусковые автоматы.

Блоки питания с корректором мощности более экологичны, т.к. эффективнее расходуют электроэнергию.

Как вычислить и подобрать диаметр (или сечение) кабеля между светодиодной лентой и блоком питания?

Расчет сечения и диаметра кабеля для исключения падения напряжения(вольтажа):

При использовании светодиодной ленты важно, чтобы свечение было равномерным по всей длине, для этого падения напряжения на конце линии обычно не должно превышать 0.5 В, при условии, что длинные участки ленты запрещается подключать последовательно.

При расположении блока питания в непосредственной близости от ленты, проблемы, как правило, не возникает, но при удаленном расположении блока необходимо увеличивать толщину жилы для компенсации падения напряжения.

Ниже представлен алгоритм вычисления для блока питания(источника напряжения для светодиодных изделий) максимальной выдаваемой мощностью 150 Вт, выдаваемому напряжению 24 В, падение напряжения не более 0.

5 В, расстояние от блока до ленты 10м:

Общее сопротивление линии R.

Допустимое падение напряжение делим на максимальный ток, ток вычисляется как мощность/напряжение:

Общее сопротивление линии R = 0,5V / (150W/24V) = 0,08 Om.

Сечение жилы S.

Длину линии умножаем на удельное сопротивление материала (для меди 0,018 Ом*мм2/м), делим на сопротивление R.

Сечение жилы S = (10m*0,018 Om*mm2/m )/ 0,08 Om = 2,25 mm2.

Диаметр жилы D.

Используем формулу площади круга: радиус равен корню из частного площади и Πи.

Диаметр жилы: D= 2 х √(2,25 mm2/ 3,14) = 1,75 mm.

Таким образом, получаем, что для 10 метрового кабеля от блока питания до истока света (led ленты) падение напряжения составит 0,5В при использовании провода сечением 2,25mm2 (что соответствует диаметру 1,7 мм).

Также из приведенных вычислений видно, что компенсировать падение напряжения можно, используя ленту с большим рабочим напряжением, 24 В или 36 В.

Выбор сечения и диаметра кабеля для исключения потерь мощности при нагревании кабеля

Если подключать блок питания и светодиодную ленты на большом расстоянии друг от друга, то необходимо не только исключать падение напряжения питания на соединяющем кабеле, но закладывать потери мощности, которые может создавать данный кабель.

Важно: чем больше сечение кабеля, тем меньше потерь мощности при этом сопровождается. При сложным проектах — необходимо довериться профессионалам для расчета потерь мощности на кабелях. При больших расстояниях подбор максимальной выдаваемой мощности блока питания будет сопровождаться с большим запасом и кабель с большим сечением жилы.

Лента товаров

Цвет

Белый (теплый)

Напряжение

Арт: 019424

В наличии 45 шт

Автолампа ARL-F42-3E Warm White (10-30V, 3 LED 2835) (ANR, Открытый) Arlight 019424

Цвет

Белый (холодный)

Напряжение

Арт: 013730

В наличии 200 шт

Светодиодная лампа AR-G9 2. 5W 2360 White 220V (Arlight, Открытый) Arlight 013730

Цвет

Белый (дневной)

Напряжение

Арт: 015841

В наличии 200 шт

Светодиодная лампа AR-G9 2.5W 2360 Day White 220V (Arlight, Открытый) Arlight 015841

Цвет

Белый (дневной)

Напряжение

Арт: LS940804

В наличии 200 шт

940804 ЛАМПА LED 220V G45 E14 7W=65W 350LM 180G FR 4000K 20000H (в комплекте) Lightstar 940804

Цвет

Белый (теплый)

Напряжение

Арт: LS940802

В наличии 200 шт

940802 ЛАМПА LED 220V G45 E14 7W=65W 350LM 180G FR 3000K 20000H (в комплекте) Lightstar 940802

Цвет

Белый (дневной)

Напряжение

Арт: LS940414

В наличии 6 шт

940414 Лампа LED 220V Т20 G4 6W=60W 492LM 360G CL 4000K 20000H (в комплекте) Lightstar 940414

Цвет

Белый (теплый)

Напряжение

Арт: LS929042

В наличии 200 шт

929042 Лампа LED 220V TABL GX53 4. 2W=40W 320LM 180G FR 2800K 20000H (в комплекте) Lightstar 929042

Напряжение

Арт: ULUL-00008777

В наличии 488 шт

Лампа светодиодная E27 210-240В 12Вт 4000K LED-A60-12W/4000K/E27/FR/SLS Uniel ULUL-00008777

Цвет

Белый (холодный)

Напряжение

Арт: 015990

В наличии 160 шт

Светодиодная лампа E14 CR-DP-G60 6W White (Arlight, ШАР) Arlight 015990

Арт: N70006

В наличии 190 шт

Светодиодная лампа DG105 GU10, спот, 5Вт, 220В, теплый белый, диммирование нет N70006

Цвет

Белый (дневной)

Напряжение

Арт: LS940504

В наличии 200 шт

940504 ЛАМПА LED 220V C35 E14 7W=65W 380LM 180G FR 4000K 20000H (в комплекте) Lightstar 940504

Цвет

Белый (теплый)

Напряжение

Арт: LS940502

В наличии 200 шт

940502 ЛАМПА LED 220V C35 E14 7W=65W 380LM 180G FR 3000K 20000H (в комплекте) Lightstar 940502

Цвет

Белый (теплый)

Напряжение

Арт: LS930312

В наличии 200 шт

930312 Лампа LED 220V G95 E27 13W=130W 1100LM 180G FR 3000K 20000H (в комплекте) Lightstar 930312

Цвет

Белый (дневной)

Напряжение

Арт: LS930124

В наличии 200 шт

930124 Лампа LED 220V A65 E27 12W=120W 950LM 180G FR 4000K 20000H (в комплекте) Lightstar 930124

Цвет

Белый (теплый)

Напряжение

Арт: LS930122

В наличии 139 шт

930122 Лампа LED 220V A65 E27 12W=120W 950LM 180G FR 3000K 20000H (в комплекте) Lightstar 930122

Цвет

Белый (теплый)

Напряжение

Арт: LS929062

В наличии 200 шт

929062 Лампа LED 220V TABL GX53 6W=60W 520LM 180G FR 2800K 20000H (в комплекте) Lightstar 929062

Цвет

Белый (дневной)

Напряжение

Арт: LS940644

В наличии 200 шт

940644 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/CH 4000K 20000H (в комплекте) Lightstar 940644

Цвет

Белый (теплый)

Напряжение

Арт: LS940642

В наличии 200 шт

940642 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/CH 3000K 20000H (в комплекте) Lightstar 940642

Цвет

Белый (теплый)

Напряжение

Арт: LS940622

В наличии 64 шт

940622 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/GD 3000K 20000H (в комплекте) Lightstar 940622

Цвет

Белый (дневной)

Напряжение

Арт: LS940544

В наличии 200 шт

940544 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/CH 4000K 20000H (в комплекте) Lightstar 940544

Цвет

Белый (теплый)

Напряжение

Арт: LS940542

В наличии 200 шт

940542 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/CH 3000K 20000H (в комплекте) Lightstar 940542

Цвет

Белый (теплый)

Напряжение

Арт: LS940522

В наличии 200 шт

940522 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/GD 3000K 20000H (в комплекте) Lightstar 940522

Цвет

Белый (дневной)

Напряжение

Арт: LS940494

В наличии 200 шт

940494 Лампа LED 220V JC G9 6W=60W 405LM 360G FR 4000K 20000H (в комплекте) Lightstar 940494

Цвет

Белый (теплый)

Напряжение

Арт: LS940492

В наличии 109 шт

940492 Лампа LED 220V JC G9 6W=60W 405LM 360G FR 3000K 20000H (в комплекте) Lightstar 940492

Цвет

Белый (дневной)

Напряжение

Арт: LS940294

В наличии 200 шт

940294 Светодиодный модуль 220V 10W=100W 610LM 45G 4000K 20000H (в комплекте) Lightstar 940294

Цвет

Белый (теплый)

Напряжение

Арт: LS940292

В наличии 200 шт

940292 Светодиодный модуль 220V 10W=100W 610LM 45G 3000K 20000H (в комплекте) Lightstar 940292

Арт: N70003

В наличии 65 шт

Светодиодная лампа E27 BT98, шар, 10Вт, 220В, теплый белый, матовый, диммирование нет N70003

Цвет

Белый (теплый)

Напряжение

Арт: LS940442

В наличии 35 шт

940442 Лампа LED 220V JC G4 3W=30W 150±30LM 360G 3000K 20000H (в комплекте) Lightstar 940442

Цвет

Белый (дневной)

Напряжение

Арт: LS940254

В наличии 161 шт

940254 ЛАМПА LED 220V HP16 GU10 4. 5W=40W 195LM 120G FR 4000K 20000H (в комплекте) Lightstar 940254

Цвет

Белый (теплый)

Напряжение

Арт: LS940252

В наличии 161 шт

940252 ЛАМПА LED 220V HP16 GU10 4.5W=40W 195LM 120G FR 3000K 20000H (в комплекте) Lightstar 940252

Цвет

Белый (дневной)

Напряжение

Арт: LS940204

В наличии 161 шт

940204 ЛАМПА LED 220V MR16 G5.3 4.5W=40W 195LM 120G FR 4000K 20000H (в комплекте) Lightstar 940204

Цвет

Белый (теплый)

Напряжение

Арт: LS940202

В наличии 161 шт

940202 ЛАМПА LED 220V MR16 G5.3 4.5W=40W 195LM 120G FR 3000K 20000H (в комплекте) Lightstar 940202

Подключение светодиодной ленты к блоку питания

Содержание

1. Светодиодная лента для освещения: устройство и эксплуатационные характеристики
2. Какие бывают светодиодные ленты: что важно знать каждому мастеру
3. Маркировка светодиодной ленты: как общаться с продавцом
4. Почему перегорает светодиодная лента: на что обращать внимание при ее покупке и эксплуатации
5. Блоки питания для светодиодных лент 12 вольт: 4 типа конструкции для разных условий эксплуатации
6. Блок питания для светодиодной ленты своими руками: полезные рекомендации
7. Расчет блока питания для светодиодной ленты 12В: как обеспечить длительную безаварийную работу всей осветительной системы
8. Как подсоединить светодиодную ленту к блоку питания строго по науке
9. Как правильно соединить провода.

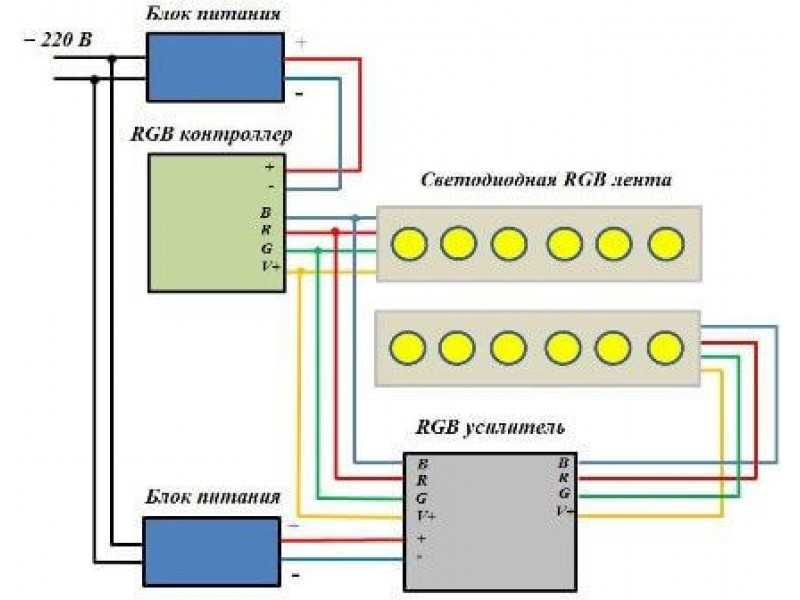

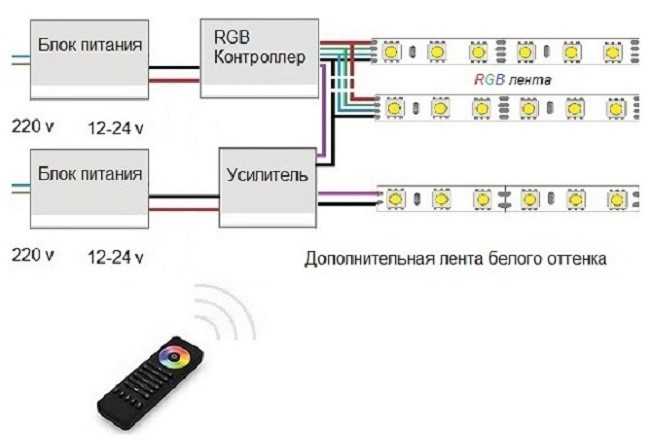

10. Как подключить дополнительную цепь освещения к блоку питания
11. Как выбрать провода для светодиодного освещения
12. Светодиодная лента 220В: подключение без блока питания к обычной сети — недостатки конструкции

Современные научные разработки эффективно меняют освещение жилых и производственных помещений, улучшают жилищные условия, повышают имидж владельца в глазах окружающих.

Однако надо хорошо понимать, что малейшее нарушение технологии монтажа светодиодов или правил их эксплуатации может значительно повредить дорогостоящее оборудование и сократить срок его службы.

В этой статье я покажу, как правильно подключить светодиодную ленту к блоку питания и устранить типичные ошибки, допускаемые не только новичками.

Светодиодная лента для освещения: устройство и эксплуатационные характеристики

Правильная работа светодиодов зависит от конструкции источника света и его блока питания. Анализу этих вопросов посвящена первая часть статьи.

Какие бывают светодиодные ленты: что важно знать каждому мастеру

Базовым составом конструкции является полиамидный пластик с толщиной подложки ок. 0,2 мм со свойствами диэлектрического пробоя для изоляционного слоя ок. 7 кВ/мм.

Светодиодная лента для освещения выпускается разной длины, а ширина всего 10 или 20 миллиметров. На нем смонтирована электрическая схема:

• светодиоды;
• шины и цепи питания;
• токоограничивающий резистор;
• контактные площадки.

Основу электрической схемы составляют отдельные секции светодиодов и резисторов, на которые по токоведущим шинам подается напряжение 12 или 24 вольта.

По краям каждой секции выполнены продолговатые контактные площадки. К ним припаивают провода и разрезают длинную конструкцию на короткие отрезки, как того требуют условия монтажа. Его нельзя резать нигде.

Количество светодиодов и плотность их расположения на одной длине различны. Для создания монохромного белого свечения ток подается по двум линиям положительного и отрицательного потенциалов.

Монохромный белый цвет чаще всего используется для дополнительного освещения помещений.

Четырехканальные шины размещаются на полосах RGB для создания цветов
последствия. Через них в каналы добавляется положительный потенциал
красное, зеленое, синее свечение, а отрицательное — к общему, землистому.

Цветовые эффекты ленты RGB используются в декоративных целях.

Внешнее устройство светодиодных лент для белого освещения и RGB-подсветки примерно одинаково. Я показываю их на картинке ниже. Сравнивать.

Простейшую схему монохромного освещения можно представить последовательным соединением резистора и светодиодов под напряжением 12 вольт.

Маркировка светодиодной ленты: как общаться с продавцом

Современная промышленность выпускает светодиоды для освещения по старой, проверенной технологии и по новой — усовершенствованной.

В обоих случаях для маркировки используется буквенное обозначение SMD (оборудование для поверхностного монтажа), а также размеры длины (первые две цифры) и ширины площадки (еще 2 цифры) полупроводниковой матрицы в десятых долях миллиметр.

Например: SMD 5050, SMD 5630 или SMD 3528.

Небольшой модуль 3528 состоит из одной микросхемы разъема, а модуль 5050 состоит из трех сопел ячеек 3528. Они могут быть подключены к передаче монохромного или цветового спектра.

Модуль 5050 имеет повышенную мощность и световой поток.

Более новая технология производства светодиодов основана на использовании передовых материалов. На нем производится лента 2835. Внутри одного из модулей размещается 3 кристалла. Они имеют еще меньшие размеры, но повышенную яркость.

Процесс отвода тепла от ленты 2835 лучше, что продлевает срок ее службы. Еще одним преимуществом является стоимость. Он дешевле аналогичной модели 5050 за счет более дешевой и экономичной технологии изготовления.

Следующая цифра маркировки указывает количество светодиодов на длине секции в один метр. Их количество может быть: 30, 60, 120, 240.

Важными характеристиками являются потребляемая мощность, выраженная в ваттах на метр длины, и величина светового потока, выраженная в люменах.

Потребляемая мощность складывается из количества светодиодов и подключенных к ним резисторов. Повышение увеличивает световой поток и требует дополнительных мер по отводу тепла от электронной схемы.

Степень защиты конструкции светодиода обозначается буквами IP и двумя цифрами, например:

1. IP20 (без использования защитного покрытия) для сухих и чистых помещений;
2. IP23, IP43 или IP44 с защитным слоем от влаги и пыли для эксплуатации в неотапливаемых, но закрытых помещениях с атмосферными осадками;
3. или IP65, IP67, IP68 с прозрачной изоляцией для наружного применения.

Защитное покрытие класса «Элит» и «Премиум» не желтеет и не отслаивается при хранении и эксплуатации, а стандартное может терять свои свойства.

Мои рекомендации по оптимальному использованию светодиодных лент сведены в таблицу.

Предпочтительные условия эксплуатации источника света	Тип светодиода	Количество светодиодов на погонный метр
Внутренние полости в шкафах, полках, стеллажах	СМД 3528	60
Дополнительное освещение для спальни, детской комнаты	СМД 3528 или СМД 5050	60
Дополнительное освещение для больших помещений	СМД 5050 или СМД 2835	60÷240
Освещение больших производственных помещений, например магазинов, офисов	СМД 5630 или СМД 5730	60÷240
Освещение салона в машине	СМД 5050	60÷120
Терраса, беседка, вход в дом	SMD 5050 вкл рейтинг IP65 или выше	60÷120

Почему перегорает светодиодная лента: на что обращать внимание при ее покупке и эксплуатации

Конечно, во всем можно обвинить недобросовестных продавцов или производителей осветительного оборудования. Но я считаю чисто технические проблемы снижения ресурса качественных устройств.

Почему перегорает светодиодная лента, или мерцает свет во время работы, объясню ниже.

Излучение света производится только при прямой полярности через полупроводниковый переход. Если через него пропустить переменный ток, то будут заметны сильные вспышки из-за образования изломов свечения при прохождении отрицательных полугармоник.

Величина светового потока полупроводникового перехода сильно зависит от силы протекающего тока. Причем увеличение сопровождается резким увеличением теплопотерь.

Производители тщательно выбирают оптимальное значение тока: чрезмерное нагревание значительно снижает заложенный в конструкцию ресурс.

Для уменьшения нагрева полупроводникового слоя инженеры используют два технологических приема:

1. Рассеивание вырабатываемого тепла в окружающую среду.
2. Точная стабилизация тока.

Первый прием основан на том, что печатная плата корпуса светодиодов светильников крепится на дополнительном радиаторе.

Для полос используются специальные алюминиевые профили разных сечений и размеров.

Однако этого недостаточно. Дело в том, что даже небольшое колебание входного напряжения, которое не может предотвратить стабилизированный блок питания, вызывает заметное изменение тока через светодиод.

Поэтому для соединения светодиодных лент используются специализированные устройства
электронные устройства — драйверы. Они дополняют работу с блоками питания и часто
встроены в их конструкцию.

Долговременная и надежная работа светодиодов обеспечивается всего двумя вещами: устранением перегрева полупроводникового перехода и стабильным током оптимальной величины через него.

Блоки питания для светодиодных лент 12 вольт: 4 типа конструкции для разных условий эксплуатации

Поскольку светодиодное осветительное оборудование выпускается на 12 и 24 вольта, для каждого из них изготавливаются специальные блоки питания. Особых отличий при выборе в покупке и эксплуатации нет.

Поэтому я расскажу о них на примере двенадцативольтовых устройств.

Блок питания работает по принципу инверторного преобразования электроэнергии с использованием:

• сетевой фильтр, блокирующий поступление электрических помех в цепь;
• диодные выпрямители со сглаживающими фильтрами, которые совместно создают стабилизированное напряжение со строго постоянной величиной;
• высокочастотный инверторный генератор, вырабатывающий прямоугольные импульсы с рабочим напряжением 220 вольт;
• силовой трансформатор, понижающий напряжение до оптимального значения 12 или 24 вольта;
• выходной выпрямитель с фильтром, наконец, подготавливает выходной сигнал.

Блоки питания для светодиодной ленты, которые выпускает промышленность, можно разделить на 4 класса по эксплуатационным условиям работы:

1. в сухих и чистых помещениях нормальных размеров;
2. или в ограниченном пространстве;
3. во влажной среде или на открытом воздухе;
4. с сильным светом.

Типичный блок питания не имеет конкретных ограничений по размеру. Имеет широкую клеммную колодку с защитной полосой из диэлектрического пластика и металлическую перфорированную крышку. Через отверстия обеспечивается воздухообмен и отвод тепла от нагретой электроники.

Небольшой блок питания ограничен в размерах. Он тоже имеет вентиляционные выходы, но меньше терминалов. Внешний вид и вы можете визуально сравнить размеры однотипных модулей на этом изображении.

Герметичный блок питания предназначен для работы во влажных условиях окружающая среда. Его электронная начинка надежно защищена специальным покрытием корпуса с класс IP67.

Способен надежно работать на улице, в ванной, сауне, бассейне и других подобных помещениях. Не пытайтесь погружать его в воду, например, в аквариум. Ничего хорошего из такой затеи не выйдет.

Самые мощные блоки питания оборудованы системой принудительной вентиляции. У них внутри корпуса встроенный кулер, как у компьютерного блока. Использование обусловлено необходимостью эффективного отвода тепла от нагревательной электроники.

Вентилятор создает небольшую проблему для владельцев: шум, который может раздражать некоторых людей. Это следует учесть заранее: продумать место для размещения мощного прибора и способы снижения раздражающих шумов еще на этапе планирования электромонтажных работ в квартире.

Отказаться от принудительного обдува невозможно: тут же начнутся проблемы с вздувшимися конденсаторами, пробитыми диодами и вышедшими из строя силовыми транзисторами.

По этой же причине следует обеспечить хорошую циркуляцию воздуха по внутренним контурам в корпусе. Он должен свободно поступать в электрическую цепь и выходить и отводить лишнее тепло от электронных компонентов.

Блок питания для светодиодной ленты своими руками: полезные рекомендации

Принцип работы и схема импульсного блока питания не так сложны, как может показаться на первый взгляд. В нем происходит преобразовательное преобразование электроэнергии.

Самая большая сложность, с которой приходится сталкиваться самодельщикам, это сборка и настройка высокочастотного генератора. Существует множество схем работы этого каскада.

Наиболее перспективным направлением является двухтактная схема.

Я уже делал обзор на нее, как и на другие подобные устройства, в отдельной статье по ремонту ИБП. Тем, кому интересна кропотливая работа по сборке таких модулей, рекомендую ознакомиться с информацией там.

Процесс самостоятельной сборки импульсного блока довольно сложен. Теперь гораздо проще использовать готовые конструкции для подключения светодиодной ленты, оставшейся от выработавшего ресурс электронного оборудования.

Одним из таких вариантов является компьютерный блок питания. Он построен на тех же принципах, поэтому отлично справляется со светодиодными нагрузками.

Вам просто нужно подключить его к сети 200 вольт, и взять потенциальный выход +12В постоянного тока и -12В постоянного тока с соответствующих 20 или 24 контактных выходных разъемов.

Не забывайте, что ИБП не любят простоев. Для их проверки рекомендуется собрать цепь резистивной нагрузки.

Без его подключения дорогие электронные компоненты могут преждевременно выйти из строя.

Портативный блок питания также хорошо подходит для подключения к схеме светодиодов. Обратите внимание на коробку отбора мощности. Он указан на этикетке.

В некоторых случаях подсветка может питаться от батареек или аккумуляторов. Такие технические решения уже есть в продаже для использования во внутренних помещениях в шкафах, полках, стеллажах.

Любой самодельный или заводской импульсный блок питания должен быть проанализирован и выбран по его техническим характеристикам перед подключением к схеме и нагрузке. Для его надежной работы требуется создание запаса мощности.

Расчет блока питания для светодиодной ленты 12В: как обеспечить длительную безаварийную работу всей осветительной системы

Начать расчеты необходимо с определения величины мощности, которую ИБП будет надежно обеспечивать.

Блок питания для светодиодной ленты на 12 или 24 вольта рассчитываем по характеристикам, опубликованным производителем на упаковке или в другой сопроводительной документации. Рассмотрим это на примере гибкой светодиодной ленты на 24 В.

Мощность соответствует 19,2 ватта на метр длины, а всего их 5. Дальше просто показываю картинкой, как по простой формуле рассчитать мощность светодиодной ленты.

С длиной и мощностью, в принципе, все понятно, а запас прочности обычно выбирают величиной 30% или 50%.

для ИБП, работающих в режиме нормальной эксплуатации и имеющих нормальные габариты, создается запас в размере 30%. Для экстремальных условий эксплуатации или использования небольших устройств рекомендуется увеличить его до 50%.

В нашем примере расчет блока питания будет выглядеть так:

Pbp = 19,2 x 5 x 1,3 = 124,8 Вт для типичного ИБП.

Pbp = 19,2 х 5 х 1,5 = 144 Вт для небольшого блока.

По условиям надежной работы расчетная мощность не должна превышать фактических характеристик выбранного импульсного блока питания. Не стоит переоценивать это значение с точки зрения финансовых показателей.

Поэтому для работы светодиодного освещения выбираем наиболее близкий оптимальный вариант. Например, во втором случае хорошо подойдет ИБП мощностью 150 Вт, а для первого «с помехами» расчета допускается использовать 120 Вт.

Эти рекомендации связаны со многими факторами:

• недостатки конструкции;
• ограничение нагрузок и аварийных режимов в питающей сети, создающих перегрев электроники;
• возможные нарушения теплообмена;
• другие случайные процессы.

В общем, помните, что для компенсации отклонения фактических условий эксплуатации от идеальных проектных условий, на которые рассчитан ИБП, требуется запас мощности.

Следует учитывать резерв: он не сильно помешает, но его чрезмерный размер «тянет карман» не только на покупку оборудования, но и увеличивает эксплуатационные расходы.

Я объяснил, как рассчитать блок питания для светодиодной ленты на 12 В в пересчете на ток. Аналогичная техника есть и для электричества.

Он прост в использовании: напряжение ИБП и мощность светодиодного блока одинаковы. Затем вам нужно преобразовать значения мощности (ватты) в токи нагрузки (амперы) и сравнить их, как показано выше.

Как подсоединить светодиодную ленту к блоку питания строго по науке

Долговременная и эффективная работа даже качественного светодиодного оборудования во многом зависит от правильного подключения.

Это важный вопрос, которому следует уделить особое внимание. Вот четыре вещи, которые необходимо сделать:

1. Подключение соединительных проводов осуществляется строго по схеме инструкции.
2. Монтаж дополнительных секций освещения осуществляется только в параллельных цепях.
3. Сопротивление соединительных проводов должно как можно меньше ограничивать рабочий ток.
4. Обеспечить качественный отвод тепла от нагревательного светодиода.

Как правильно соединить провода.

В любом промышленном блоке питания есть клеммы для подключения проводов. Они отмечены специальными знаками, подписаны, распределены по группам. Например, да.

На входных цепях важно правильно просуммировать потенциалы фазы и нуля, хотя допустимо их переключение. Защитный проводник РЕ применяется в системах заземления квартир по схеме TN-S, TN-CS.

В старых зданиях со схемой заземления TN-C к этой клемме ничего не подключается.

В выходных цепях «плюс» источника питания должен правильно подаваться на «+» светодиодной ленты. Проделайте то же самое с минусом.

Если выводы ИБП + и — смешать между собой, то светодиоды будут закрыты, ток через полупроводниковый переход не пойдет, свечения не будет.

Как подключить дополнительную цепь освещения к блоку питания

Производители выпускают светодиодные ленты фиксированной длины 5 метров. Это связано с токовыми нагрузками, создаваемыми на путях, и постепенным падением уровня напряжения с увеличением расстояния.

Поэтому простейший блок питания обеспечивает способ подключения на стандартной длине 5 метров.

Однако светодиоды обеспечат более равномерное освещение при подаче напряжения на обе стороны подключаемого участка: уменьшатся потери тока в дорожках.

С точки зрения электрика вполне допустимо подавать большее напряжение в середине каждой секции, но в большинстве случаев в этом нет необходимости.

В реальных условиях заводской длины в 5 м может не хватить, если нужно осветить 10, 15 и более метров. Для их соединения подходит только способ параллельного соединения резисторов, а не последовательно.

Я покажу вам два примера. Верхний вариант простой, но не правильный: я зачеркнул его красными линиями.

При последовательном соединении даже двух полос свечение торцевых светодиодов уменьшится.

Каждый случай подключения добавочного сопротивления требует нового расчета источника питания.

Как выбрать провода для светодиодного освещения

Ленточные источники света размещают в разных местах, часто создавая из них светящиеся фигуры сложной формы. Для этих целей лучше подходят гибкие медные провода, сплетенные из большого количества жил, чем одножильные.

С учетом токовых нагрузок, создаваемых светодиодными конструкциями, их суммарное сечение должно быть не менее 1,5 мм кв. Можно и больше, но это усложнит монтажные работы.

Более тонкие провода помогут увеличить активное сопротивление цепи, что крайне нежелательно.

Концы проводов лучше соединить с контактными площадками ленты пайкой. Их соединение под винт на клеммной колодке должно осуществляться через термоусадочные втулки на заглушке.

Как эффективно отвести тепло от светодиодной ленты

Обычно источник света располагается вверху помещения в потолке, и там температура всегда выше из-за естественного движения горячего воздуха от нагревательных элементов, что ухудшает работу светодиодов.

Упростить условия их работы позволяет отвод тепла через алюминиевые профили.

Но в этом случае я рекомендую:

1. Для крепления оставьте заводской двухсторонний скотч — может со временем отойти, отклеиться. Прикрепите ленту к винтам. Не поленитесь раззенковать для них отверстия. Это обеспечит более плотное прилегание всех светодиодов к профилю, защитив их от перегорания.
2. Если вы решили выполнить заводское крепление скотчем, обязательно обезжирьте обе сопрягаемые поверхности: профилей и ленты. Сцепление становится лучше и прочнее.
3.  Избегайте плохих электрических контактов, не используйте тонкие и длинные провода. Все они увеличивают общий нагрев профиля.
4. Анодированные алюминиевые профили практически не подвержены коррозии, поэтому больше подходят для отвода тепла при длительной эксплуатации. Необработанный алюминий может иметь следы оксидной пленки.

На качество долговременной работы по освещению могут повлиять ошибки, не допущенные опытными мастерами. Старайтесь пользоваться услугами квалифицированных специалистов.

Я приведу вам пример. Обычный электрик может не знать о специальном оборудовании для светодиодного освещения. Не все знакомы с профессиональными разъемами и методами пайки тонких дорожек на электронных платах.

Светодиодная лента 220В: подключение без блока питания к обычной сети — недостатки конструкции

Производители постарались учесть потребности рядовых потребителей и стали выпускать ленту на 220 вольт.

Его очень легко подключить к бытовой электропроводке через небольшой блок выпрямительных диодов и сглаживающий конденсатор. Стоимость намного ниже, чем у UPS.

Провода, выходящие из ленты, просто вставляются в пластиковые блоки.

Схему освещения можно собирать в последовательные цепочки длиной до 100 метров, при этом снижение светового потока на конце будет практически не заметно.

Вся конструкция заключена в прочный защитный кожух, надежно исключающий поражение электрическим током от напряжения 220 вольт. Подключение к выходным контактам выпрямительного блока осуществляется с торца через встроенные контактные контакты.

Порядок сборки следующий. Сначала наденьте защитный диэлектрический колпачок.

Через него в контактные контакты устанавливается переходная колодка.

Подготовленный конец вставляется в гнездо выпрямителя с соблюдением полярности: иначе светодиоды не загорятся.

Сзади наденьте защитный колпачок.

Осталось вставить блок питания в розетку, и собранная конструкция заработает.

Однако хочу предостеречь начинающих мастеров о скрытой опасности: никто не застрахован от ошибок. Их делают даже опытные электрики. Поэтому все электропитание нового оборудования должно осуществляться через автоматический выключатель.

Он убережет вас и подключенные светодиоды от критической ситуации: случайного короткого замыкания или перегрузки электроцепи.

Однако не все так просто, как кажется на первый взгляд. Помните о недостатках, которые имеет светодиодная лента на 220 вольт:

1. Питающая сеть подвержена колебаниям напряжения, в ней присутствуют различные электрические помехи и помехи. Проблемы фильтрации посторонних сигналов и стабилизации питания простым выпрямителем не обеспечиваются.
2. Равномерной подсветки нет, мерцание света заметно глазу из-за низкого качества напряжения.
3. Охлаждение диапазона 220 В не предусмотрено, при работе он перегревается, что значительно сокращает срок его службы.
4. Силиконовое покрытие при нагревании издает неприятный запах.

Поэтому вывод напрашивается сам собой: светодиодную ленту на 220 В, рассчитанную на подключение без блока питания, в жилых помещениях устанавливать не следует. Пространство находится на открытом воздухе или в хорошо проветриваемых помещениях.

В завершение рекомендую посмотреть небольшое видео от интернет-магазина Luxiled «Подключение светодиодной ленты к блоку питания”.

Как подключить светодиодную ленту к источнику питания — EP Designlab LLC

Если вы новичок в использовании светодиодных лент, но хотите запустить их, самым важным шагом является выяснение того, как обеспечить соответствующую входную мощность. к светодиодной ленте, чтобы она загорелась. В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и блока питания г

Большинство светодиодных лент работают от низковольтного постоянного тока. Обычно используются напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.





Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

  Если оба эти условия соблюдены, с точки зрения электричества, все готово.

  Схема подключения светодиодной ленты Waveform Lighting

  Далее нам нужно проверить, совместимы ли блок питания и светодиодная лента физически с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.





Как интерпретировать эту диаграмму:

  Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

  Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

  Фотография и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым цветом)

Начнем с рассмотрения типа выходного разъема постоянного тока на стороне блока питания.

Наиболее распространенным разъемом является вилка постоянного тока:



В других случаях, например, с блоками питания Meanwell, вилки может вообще не быть, а только два провода, отмеченные красным и белым: но методология подключения будет другой, поэтому обязательно определите это, прежде чем двигаться дальше.

  Затем проверьте тип подключения на светодиодной ленте (выделено синим цветом)

  Почти все светодиодные ленты имеют медные контактные площадки, обозначенные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.



 В первом сценарии (первая строка диаграммы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

  Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

  См. приведенную выше таблицу, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

  Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) провод выход постоянного тока источника питания к (-) медной контактной площадке.

  Преобразование медных контактных площадок в провода

  Если вы разрезаете светодиодную ленту на более короткие сегменты, вы, скорее всего, получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видеороликах сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

  Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.



  Вот так за считанные секунды можно превратить медные площадки на конце сегмента светодиодной ленты в провода.

  И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.



Как подключить светодиодную ленту к источнику питания?

Получив нашу светодиодную ленту и светодиодный драйвер, многие клиенты недоумевают, как заставить эти две части работать как единое целое. Чтобы зажечь светодиодную ленту, необходимо подать на нее питание.

Все оборудование, которое подает электроэнергию на светодиодную ленту, в совокупности называется источником питания светодиодов, некоторые также называют его драйвером светодиодов, поскольку он приводит светодиодную ленту в действие. Источник питания, который может преобразовывать напряжение светодиода, называется светодиодным трансформатором, например, для преобразования высоковольтного напряжения 220 В в низковольтное напряжение 12 В или 24 В.

Чтобы вы могли лучше использовать светодиодную ленту, мы познакомим вас с информацией о светодиодной ленте и источнике питания и ответим на вопросы, которые вы получите. Если вы хотите, чтобы ваша светодиодная лента работала в наилучшем состоянии, необходимо обратить внимание на следующие аспекты.

Сначала проверьте рабочее напряжение и мощность

Прежде чем подключить светодиодную ленту к источнику питания, необходимо убедиться в электрической совместимости между светодиодной лентой и драйвером светодиода.

Выходное напряжение светодиодного драйвера обычно составляет 12 или 24 В постоянного тока. Светодиодная лента на 12 В должна соответствовать источнику питания на 12 В. Обратите внимание, соответствует ли входное напряжение источника питания светодиодной лампы напряжению переменного тока, доступному в вашей стране или регионе.

И мощность светодиодного драйвера должна быть больше, чем у светодиодной ленты, лучше оставить запас мощности на 20%, чтобы предотвратить перегрев блока питания и продлить срок его службы.

Например, для светодиодной ленты на 12 В требуется 60 Вт, вам следует приобрести блок питания на 72 Вт. Это называется правилом 80%. Вы можете использовать калькулятор питания светодиодов для расчета мощности или выбрать формулу расчета мощности.

1. Подключаемый блок питания

Светодиодная лента с розеткой соответствует светодиодному драйверу с розеткой.

1.1 Светодиодная лента с неизолированными проводами

Если светодиодная лента не имеет вилки, приобретите соответствующую вилку отдельно, чтобы установить соединение.

1.2 Светодиодная лента без проводов после обрезки

Как подключить блок питания после обрезки светодиодной ленты? Подсоедините светодиодную ленту к источнику питания с помощью непаянного кабельного разъема или приварив розетку световой ленты. О том, как паять светодиодные ленты, можно прочитать здесь.

Штепсельная вилка переменного тока может быть вставлена ​​непосредственно в розетку для подачи питания на светодиодную ленту. Это удобно и подходит для небольших проектов.

2. Литиевая батарея

Использование литиевых батарей для питания светодиодной ленты не требует сложной проводки, ее легко носить с собой, она очень подходит для таких мероприятий, как пикники и кемпинг.

Наша литиевая батарея 12 В может обеспечивать мощность от 36 Вт до 720 Вт. Чем больше мощность, тем сильнее выносливость и больше время работы световой полосы.

3. Проводной источник питания

Проводной источник питания светодиодов имеет определенные требования к эксплуатации. После подключения неправильного провода светодиодный драйвер не будет работать нормально. Как подключить светодиодную ленту?

3.1 Светодиодная лента и блок питания имеют оголенные провода.

Метод работы: используйте колпачок гайки, чтобы скрутить два красных провода вместе, затем накройте и затяните гайку провода. То же самое касается черной линии.

Обратите внимание, что красный провод должен быть подключен к красному проводу, а черный провод к черному проводу. Неправильно соединять красный провод и черный провод вместе.

3.2 Светодиодная лента имеет оголенные провода, а блок питания светодиодной лампы не имеет ни проводов, ни вилок.

Для работы с импульсным блоком питания требуется отвертка. Винты нового неиспользуемого импульсного блока питания затянуты. При подключении светодиодной ленты ее необходимо ослабить, прежде чем можно будет начать подключение.

►Шаг 1. На данный момент вам понадобится отвертка, чтобы открутить винты на блоке питания светодиода.

►Шаг 2. Вставьте провода светодиодной ленты в соответствующие отверстия для винтов.

Блок питания светодиодной ленты имеет маркировку расположения проводов, которые необходимо подключить, и позволяет различать их функции.

Вставьте положительный провод световой полосы в выходное отверстие V+, а отрицательный провод в отверстие V-.

►Шаг 3. Вставив провод в отверстие для винта, затяните винт с помощью отвертки, а затем потяните провод рукой, чтобы проверить надежность соединения.

►Шаг 4. Подсоедините разъем питания переменного тока таким же образом.

4. Можно ли подключить несколько светодиодных лент к одному источнику питания для светодиодов?

Да, блок питания светодиодной ленты можно подключить к нескольким светодиодным лентам.

4.1 Последовательное соединение

При последовательном соединении нескольких светодиодных лент будет падение напряжения, яркость световой полосы на конце уменьшится из-за большого расстояния. По мере уменьшения напряжения цвет постепенно меняется с белого в начале на желтый, затем становится красным сзади, а затем исчезает.

Если вы обнаружите, что это явление происходит во время установки вашей светодиодной ленты, не беспокойтесь. Способ решения проблемы падения напряжения заключается в одновременной подаче питания на оба конца светодиодной ленты, чтобы обеспечить постоянство яркости и цвета.

4.2 Параллельное подключение

Неравномерная яркость светодиодов в проекте очень раздражает. Поэтому лучше всего подавать питание на каждую световую полосу отдельно. Эти световые полосы могут использовать один и тот же источник питания для светодиодов или каждая световая полоса может использовать отдельный источник питания.
