5 способов, как определить сечение провода
Кабели, которые проводят ток, являются важнейшей частью проводки. Чтобы все работало безотказно, без замыканий, сгоревших проводов, нужно выбирать проводку так, чтобы она могла выдерживать силу тока. А без знания сечения провода это сделать невозможно. Если оно будет недостаточным, это приведет к короткому замыканию и пожару.
Содержание
- 1 Насколько серьезен вопрос
- 2 С помощью штангенциркуля
- 3 С помощью витков
- 4 С помощью линейки
- 5 С помощью готовых таблиц
Насколько серьезен вопрос
К примеру, вы планируете заменить в доме всю электропроводку. После подсчета планируемой нагрузки, вычисления необходимого параметра провода идете в магазин, покупаете провод, производите монтаж проводов. Однако по истечении времени отключается электрощиток. Выясняется, что причиной этому было замыкание. Причина этого кроется в обмане.
Иногда производители поставляют товар, который не соответствует заявленным характеристикам: он несколько меньше. Такая разница приводит к неправильной работе электропроводки и созданию аварийных ситуаций. Существует несколько способов узнать диаметр токопроводящей части.
С помощью штангенциркуля
С помощью этого измерительного прибора можно измерить диаметр. Для определения площади круга нужно возвести это число в квадрат, умножить на π (то есть 3,14) и разделить на 4. Эта процедура – одна из наиболее простых и не отнимает много времени и усилий. Однако измерять диаметр штангенциркулем нужно очень внимательно и аккуратно. Даже небольшая погрешность в итоге приведет к тому, что сечение будет вычислено неправильно.
С помощью витков
Для этого способа измерения подойдет карандаш, ручка и линейка. Перед тем, как измерять провод, нужно снять с него некоторое количество изоляции. Затем нужно взять карандаш, или ручку, намотать на него измеряемый материал. Витки нужно плотно подогнать друг к другу. Чем больше витков сделать, тем точнее будет результат. Минимальное их количество – 10. Подсчитав количество витков, следует записать его, и при помощи линейки измерить полную длину витков. Полученное число нужно разделить на количество оборотов. Этот способ измерения может быть точным только в случае, если витки наматывались вплотную.
С помощью линейки
Для измерения линейкой берут только толстый провод: чем меньше толщина, тем больше погрешность. Искомый параметр можно определить ниткой или бумагой; при втором варианте точность измерений будет больше. Сначала нужно оторвать небольшую полоску бумаги и загнуть ее с одной стороны. Предпочтительнее использовать тонкую бумагу. Затем приложить ее к проводу и завернуть по окружность до момента прикосновения с полоской. В этом месте ее нужно загнуть второй раз и приложить к линейке. Будьте внимательны: точность такого метода самая низкая. Его можно применять, если есть толстые алюминиевые провода. Для медной проводки он не годится.
С помощью готовых таблиц
Этот метод лучше всего подходит для проводников со стандартным сечением. Таблицы для измерений можно взять из физических справочников. Измерение сечения многожильного провода Сначала нужно снять немного изоляции, рассоединить все проводки. Измерить диаметр одной жилы. Зная их количество, легко вычислить общее сечение измеряемого материала. Не всегда жилы соединены вплотную. Часто между ними образуется воздушный зазор. В таком случае полученный результат можно умножить на 0,91.
Измерение сечения – важная процедура перед прокладыванием проводки и другими видами ремонтных работ. Необходимо с ответственностью отнестись к этому этапу, так как даже небольшая погрешность может в конечном итоге вызвать самые неблагоприятные последствия, вплоть до пожара.
Как определить площадь сечения.
Как определить сечение проводаДля того, чтобы удачно купить провод, перед покупкой необходимо измерить диаметр провода , иначе можно стать жертвой обмана. Также измерять сечение провода придется, если будете добавлять новую электрическую точку на старой проводке, так как буквенной маркировки на ней может не быть. Информация, приведенная ниже, поможет вам правильно выбрать методику измерения диаметра провода и эффективно ее использовать на практике.
При этом у вас сразу возникнет вопрос: «Какой смысл компании портить свою репутацию?» Объяснений этому может быть несколько:Но все дело в том, что даже совершив правильные расчеты сечения провода, вы все равно можете столкнуться с проблемой, несмотря на то, что купите провод с подходящим диаметром . Авария может произойти из-за того, что на маркировке проводов будет указано сечение жил, которое не соответствует действительному. Это может случится в результате того, что завод-производитель сэкономил на материале, или же компанией, выпускающей данную продукцию, не были соблюдены все характеристики изделия.
1. В целях экономии. Например, завод сделал диаметр провода меньше всего лишь на 2 мм. кв. при 2,5-миллиметровой жиле, что дало возможность выиграть на одном погонном метре несколько килограмм металла, не говоря уже о прибыли при массовом производстве.
2. В результате большой конкуренции компания снижает цену на электропроводку, пытаясь переманить к себе большую часть потребителей. Естественно, это происходит за счет уменьшения диаметра провода , что невозможно определить невооруженным глазом.
И первый, и второй вариант имеет место быть на рынке продаж, поэтому вам лучше перестраховаться и сделать самостоятельно точные вычисления, о которых и пойдет речь дальше.
Три основных способа определения диаметра провода.
Способов есть несколько, но в основе каждого из них лежит определение диаметры жилы с последующими вычислениями окончательных результатов.
Способ первый. С помощью приборов. На сегодня есть ряд приборов, которые помогают измерить диаметр провода или жилы провода. Это микрометр и штангенциркуль, которые бывают как механическими, так и электронными (смотрите ниже).
Этот вариант в первую очередь подойдет для профессиональных электриков, которые постоянно занимаются монтажом электропроводки. Наиболее точные результаты можно получить с помощью штангенциркуля. Эта методика имеет преимущества в том, что возможно проводить измерения диаметра провода даже на участке работающей линии, например, в розетке.
После того, как вы измерили диаметр провода
Необходимо помнить, что число «Пи» составляет 3,14, соответственно, если мы разделим число «Пи» на 4, то сможем упростить формулу и свести вычисления к умножению 0,785 на диаметр в квадрате.
Способ второй . Используем линейку. Если вы решили не тратить деньги на прибор, что логично в данной ситуации, то можете использовать простой проверенный способ для измерения сечения провода или провода?. Вам понадобится простой карандаш, линейка и проволока. Зачищаете жилу от изоляции, плотно накручиваете ее на карандаш, и после этого линейкой измеряете общую длину намотки (как показано на рисунке).
Затем длину намотанной проволоки делите на количество жил. Полученное значение и будет диаметром сечения провода .
Но при этом необходимо учитывать следующее:
- чем больше жил вы намотаете на карандаш, тем более точный будет результат, количество витков должно быть не меньше 15;
- витки прижимайте плотно к друг другу, чтобы между ними не оставалось свободного пространства, это значительно уменьшит погрешность;
- проведите замеры несколько раз (меняйте при этом сторону замера, направление линейки и др.). Несколько полученных результатов поможет вам опять же избежать большой погрешности.
Обратите внимание и на минусы данного способа измерения:
1. Измерить можно только сечение тонких проводов , так как толстый провод вам с трудом удастся намотать на карандаш.
2. Для начала вам нужно будет приобрести маленький кусочек изделия, прежде чем делать основную покупку.
Формула, о которой говорили выше, подходит для всех измерений.
Способ третий. Пользуемся таблицей. Чтобы не проводить расчеты по формуле, вы можете использовать специальную таблицу, в которой
Диаметр проводника, мм | Сечение проводника, мм 2 |
При покупке или всегда стоит обращать внимание на его фактическое сечение, так как нередко в магазинах можно встретить кабельную продукцию с сечением, не соответствующем его маркировке, причем значительно.
А это, как вы понимаете, может привести к перегреву кабеля и в итоге к короткому замыканию.Для самостоятельного вычисления реального сечения провода нам помогут несколько простых способов. Самый удобный способ — это вычисление сечения провода по его диаметру. Для этого понадобится микрометр или штангенциркуль.
Измерив диаметр жилы вспоминаем формулу площади круга:
Например возьмем провод, на изоляции которого указана маркировка ВВГнг 3×2,5. Измеряем штангенциркулем диаметр жилы — получаем 1,7 мм. Далее подставляем это значение в формулу:
Sкр = 0,785 x 1,7 x 1,7 = 2,27мм2.
Получается, что фактическое сечение провода составляет 2,27мм2 вместо заявленных 2,5.
С одножильным проводом все понятно, а как быть с многожильным?
Здесь все примерно также. Берем одну жилу из многожильного провода и замеряем штангенциркулем. Например диаметр получился 0,4 мм.
Sкр = 0,785 x 0,4 x 0,4 = 0,125мм2.
Затем подсчитываем общее количество жилок в проводе, предположим 12.
А теперь узнаем общее сечение провода умножив значение одной жилы 0,125мм2 на количество жил — 12.
S = 0,125 x 12 = 1,5мм2 — это и есть фактическое сечение провода.
Конечно не у всех есть штангенциркуль и тем более микрометр, в этом случае придется пойти другим способом.
Для этого из подручных средств нам понадобится линейка и карандаш, или какой-нибудь круглый стержень. Снимаем изоляцию с провода и наматываем на стержень примерно 10 витков. Главное, чтобы витки плотно прилегали друг к другу, без зазоров.
Линейкой замеряем длину намотки и делим на количество витков. У нас получается диаметр жилы. А далее по той же самой формуле находим сечение жилы. Способ довольно точный, но не очень удобный — и в магазине таким образом не померить и толстые жилы не намотать.
Для того, чтобы каждый раз не высчитывать на калькуляторе сечение, ниже выложу таблицу соответствия диаметров и сечений проводов, в которой есть наиболее распространенные размеры. Можно ее переписать или распечатать и брать с собой в магазин. Останется только измерить диаметр жилы и сравнить со значением из таблицы. Если измеренное значение будет значительно отличаться от табличного, то такой кабель лучше не покупать.
Инструкция
Измерение диаметр а провода штангенциркулем осуществляйте при отсутствии напряжения. Любой штангенциркуль, независимо от того, является ли он механическим или электронным, имеет металлические губки, способные проводить ток. Если провод покрыт слоем изоляции, измерение его сечения осуществляйте без учета ее
Чтобы перевести указанное в справочнике сечение провода в его диаметр , воспользуйтесь следующей формулой:D=2√(S/π), где S — площадь проводника (мм²), D — диаметр проводника (мм), π — число «пи», 3,1415926535 (безразмерная величина).
Для обратного перевода (диаметр а в сечение) воспользуйтесь той же формулой, преобразованной следующим образом:S=π(D/2)², где D — диаметр проводника (мм), S — площадь проводника (мм²), π — число «пи», 3,1415926535 (безразмерная величина).
Сечение многожильного провода принимайте равным сумме сечений входящих в его состав отдельных проводников. Суммировать же их диаметр ы бессмысленно. Вычисления могут быть и многоступенчатыми. Так, например, чтобы узнать эквивалентный диаметр многожильного провода , вычислите сечение одной его жилы, умножьте на их количество , а затем результат снова переведите в диаметр .
Брать провод с диаметр ом или сечением, превышающим расчетное или указанное в таблице значение, можно, но слишком толстые провода применять бывает неудобно: они могут, например, вырвать клемму из клеммника собственным весом. Применять же провода с диаметр ом или сечением меньше расчетного или указанного в таблице нельзя.
Полые проводники цилиндрической формы (например, входящие в состав коаксиальных кабелей) имеют два диаметр а: внешний и внутренний. По ним рассчитайте, соответственно, два сечения: внешнее и внутреннее. Вычтите одно из другого, а затем результат переведите в эквивалентный диаметр .
Очистите от изоляции жилы кабеля. С помощью штангенциркуля, а лучше микрометра (это позволит произвести более точное измерение), найдите диаметр жилы. Значение получите в миллиметрах. Затем высчитайте площадь поперечного сечения. Для этого коэффициент 0,25 умножьте на число π≈3,14 и значение диаметра d возведенное в квадрат S=0,25∙π∙d². Это значение умножьте на количество жил кабеля. Зная длину провода, его сечение и материал из которого он сделан, вычислите его сопротивление.
Например, если нужно найти сечение медного кабеля из 4 жил, а измерение диаметра жилы дало значение 2 мм, найдите площадь его поперечного сечения. Для этого рассчитайте площадь поперечного сечения одной жилы. Она будет равна S=0,25∙3,14∙2²=3,14 мм². Затем определите сечение всего кабеля для этого сечение одной жилы умножьте на их количество в нашем примере это 3,14∙4=12,56 мм².
Теперь можно узнать максимальный ток, который может по нему протекать, или его сопротивления, если известна длина. Максимальный ток для медного кабеля рассчитайте из соотношения 8 А на 1 мм². Тогда предельное значение тока, который может проходить по кабелю, взятому в примере составляет 8∙12,56=100,5 А. Учитывайте, что для алюминиевого кабеля это соотношение составляет 5 А на 1 мм².
Например, длина кабеля составляет 200 м. Для того чтобы найти его сопротивление, умножьте удельное сопротивление меди ρ в Ом∙ мм²/м, на длину кабеля l и поделите на площадь его поперечного сечения S (R=ρ∙l/S). Сделав подстановку, получите R=0,0175∙200/12,56≈0,279 Ом, что приведет к очень малым потерям электроэнергии при ее передаче по такому кабелю.
Источники:
- как узнать сечение кабеля
Зачастую найти нужный провод для подключения того или иного устройства проблематично, учитывая их общее количество в конфигурации оборудования современного компьютера.
Инструкция
Если вам нужно найти провод соединения монитора с видеокартой, обратите внимание на толстый кабель диаметром около 1 сантиметра с двумя аналогичными широкими штекерами на обоих концах синего или белого цвета. Белые штекеры служат для подключения монитора к цифровому выходу с видеокарты, а синий – для аналогового.
Чтобы определить, какой именно вам нужен, обратите внимание на наличие разъемов в устройствах. Если ваш монитор или видеокарта поддерживают по одному, но разному интерфейсу подключения, что случается крайне редко, воспользуйтесь специальным переходником DVI-VGA, который обычно идет в комплектации компьютера или монитора.
Представьте себе, что вы нашли в своих закромах старый электрический кабель, которым хотите воспользоваться. Но перед вами стоит проблема определения его сечения. На глаз это не определить, бирки, конечно, на нем не осталось. Что делать? Есть несколько способов, в основе которых лежит диаметр жилы. То есть, диаметр провода и сечение находятся в прямой зависимости друг от друга, чему подтверждение формула круга, ведь форма сечения жилы является круг. Вот эта формула:
S=3,14d²/4=0,785d².
Поэтому и приходится в первую очередь определить диаметр жилы.
Способ №1
Для этого вам понадобится штангенциркуль. Просто необходимо зачистить жилу от изоляции и провести замер диаметра. После чего полученное значение и подставляется в формулу круга. Вот вам и площадь сечения провода.
Скажем так, что этот вариант самый простой и самый точный. Поэтому стоит в арсенале электрика держать этот измерительный инструмент.
Способ №2
Его можно использовать на тот случай, если под рукой штангенциркуля не оказалось. Процесс определения этот непростой и требует определенной точности проведения всех его этапов. Итак, здесь вам понадобится или карандаш, или ручка, или отвертка, или любая трубка из плотного материала (лучше металлическая). Вот алгоритм действий:
- Снимается изоляция в длину сантиметров двадцать-тридцать.
- Теперь наматываем проволоку на карандаш или другой предмет, из описанных выше. Чем больше витков будет сделано, тем точнее показатель. При этом наматывать витки надо так, чтобы они плотно прижимались друг к другу.
- Считается количество витков.
- Замеряется длина скрученных витков при помощи обычной линейки, то есть по карандашу от первого до последнего.
- Теперь необходимо провести одно математическое действие – разделить длину витков на их количество. Это и будет диаметр провода.
Конечно, он не самый точный, потому что все будет зависеть от того, как была проведена навивка жилы кабеля. Здесь, как было сказано выше, основное значение имеет плотность витков. Теперь можно значение диаметра провода подставлять в формулу площади круга.
Способ №3
Этот способ касается определения сечения провода по диаметру многопроволочной жилы. По сути, все вышеперечисленные методы подходят и под этот вариант, только с одним условием. Необходимо жилу, если так можно выразиться, распушить. Выбрать одну проволочку и замерить ее диаметр штангенциркулем или воспользоваться карандашом. После чего полученную величину надо умножить на количество проволочек, подсчитать которые не составит большого труда. Это и есть диаметр жилы, который подставляется в формулу сечения.
Способ №4
Это так называемый табличный способ, то есть, для определения площади кабеля вам потребуется таблица, где указаны основные параметры изделия. Такая таблица есть и в интернете, так что проблем найти ее у вас возникнуть не должно. Можно обратиться к таблицам ПУЭ, где также расписаны параметры и показатели электрических кабелей.
Для чего необходимо знать сечение провода
Всем известно, что чем толще провод, тем больше токовые нагрузки он выдерживает, тем большей мощности к нему можно подключить бытовых приборов. Поэтому сечение кабеля – это основная характеристика, которая поможет избежать неприятных моментов, связанных с перегреванием электрической разводки, а соответственно и возникновению пожаров.
Существуют определенные нормы, в которых оговорено, какое сечение (диаметр) провода должны устанавливаться под необходимые токовые нагрузки. Эти нормативы определены правилами управления электроустановками (ПУЭ), где присутствуют таблицы. В них четко расставлены позиции, связанные с площадью, материалом, из которого изготавливаются провода, и токовой нагрузкой или мощностью потребления.
Но тут есть один очень тонкий момент, который должен знать покупатель. Есть электрические провода, которые изготавливаются по техническим условиям (ТУ), есть изготавливаемые по государственным стандартам (ГОСТам). Их отличия заключаются в том, что изделия, изготовленные по ТУ, подчас обладают меньшим диаметром жилы (процентов на десять-тридцать), а соответственно и сниженным сечением. А это является причиной снижения токовой нагрузки, которую кабель может через себя пропустить. Плюс ко всему изоляция изготавливается более тонким слоем. К чему это может привести, наверное, вы догадываетесь.
Поэтому рекомендация: если вами выбирается электрическая проводка, изготовленная по техническим условиям, то рекомендуется выбирать ее сечение на порядок выше. К примеру, вам по расчетам требуется кабель 1,5 мм², то лучше выбирать 2,5 мм². В реальности же данный показатель окажется площадью 1,8-2,0 мм².
Как узнать, по каким стандартам изготавливался провод?
- Во-первых, это обязательно указывается в сертификате качества изделия.
- Во-вторых, можно проверить изоляцию. Если она мягкая и быстро снимается с жилы, то это однозначно материал, изготовленный по ТУ.
- В-третьих, замерьте штангенциркулем диаметр провода. А затем, используя формулу круга, подсчитайте площадь жилы. В принципе, это можно сделать на калькуляторе сотового телефона, то есть, прямо в магазине. Если расчетное значение соответствует номинальному, то это гостовский материал. Если значение оказалось ниже, то это провод, изготовленный по техническим условиям.
Заключение по теме
Как видите, существует несколько способов, как можно узнать и определить сечение провода по диаметру жилы. Самый простой – это номер один. Но в этом случае вам понадобится штангенциркуль. Если под рукой есть интернет, то можно воспользоваться мировой паутиной. То есть, каждый выбирает то, что ему удобно в определенный момент времени.
Похожие записи:
Единственная таблица размеров проводов, которая вам когда-либо понадобится
В то время как некоторые рассматривают диаграмму калибра проводов как не более чем фундаментальную инженерную концепцию, мы рассматриваем их как более глубокую техническую тему.
Эта статья в первую очередь предназначена для тех, кто занимается домашними делами и хочет построить собственный солнечный генератор. Но он также может служить руководством для создания более конкретных компонентов фотоэлектрической системы, таких как накопители энергии DIY / Powerwall или солнечные панели, соединенные последовательно / параллельно.
Проще говоря, калибр провода относится к толщине электрического провода. Размер провода будет определять следующее:
- Количество тока (выраженное в амперах), которое он может нести.
- Его электрическое сопротивление на единицу длины (выражается в Омах на фут или метр).
Хотя мы понимаем, что у некоторых из вас могут быть предпочтения, мы будем использовать формат американского калибра проводов (AWG), поскольку он более распространен, чем стандартный калибр проводов (SWG).
Предисловие
Специалисты по климату тщательно разрабатывают, исследуют, проверяют факты и редактируют всю работу.
Отказ от ответственности для партнеров
Climatebiz поддерживается читателями. Мы можем получать партнерскую комиссию, когда вы покупаете по ссылкам на нашем сайте.
DELTA Max + 110 Вт Скидка 600 долларов
Используйте наш код купона, чтобы получить это ограниченное предложение от EcoFlow, пока оно действует. Защитите свой дом во время отключения электроэнергии с помощью солнечной панели DELTA Max + 110 Вт.
1099 $ 1699 $ Купить этот товар
DELTAM1600110W
Осталось 95 дней
Предисловие
Специалисты по климату тщательно разрабатывают, исследуют, проверяют факты и редактируют всю работу.
Отказ от ответственности для партнеров
Climatebiz поддерживается читателями. Мы можем получать партнерскую комиссию, когда вы покупаете по ссылкам на нашем сайте.
DELTA Макс. + 110 Вт Скидка 600 долл. США
Используйте наш код купона, чтобы воспользоваться этим ограниченным предложением от EcoFlow, пока оно действует. Защитите свой дом во время отключения электроэнергии с помощью солнечной панели DELTA Max + 110 Вт.
1099 $ 1699 $ Купить этот товар
DELTAM1600110W
Осталось 95 дней
Содержание

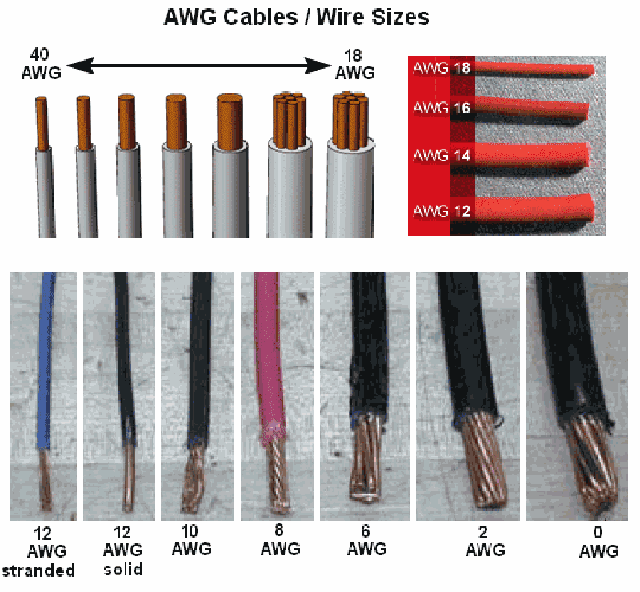

Какое сечение провода?Калибр проволоки относится к ее толщине. Он измеряется с использованием системы American Wire Gauge (AWG), которая присваивает номер каждому размеру калибра. В основном, чем больше число, тем меньше диаметр провода.
Таким образом, провод калибра 14 толще, чем провод калибра 18. Самые тонкие провода имеют самые высокие номера калибра, в диапазоне от 30 до 40, а самые толстые провода имеют самые низкие номера калибра, в диапазоне от 0 до 4. /0 (также известный как 0000).
Калибр проводаважен, потому что он влияет на то, какой ток безопасно может пропускать провод без перегрева или падения напряжения. Более толстые провода могут нести больший ток и используются для приложений с более высокой мощностью, а более тонкие провода используются для приложений с меньшей мощностью.
Примечание для наших читателей : Диаграмма American Wire Gauge (AWG) является стандартным способом определения толщины проводящего провода. Это стандарт, разработанный в Соединенных Штатах, который помогает пользователям выбрать подходящий размер провода для своего конкретного проекта.
Как читать таблицу размеров проводов
Уверенность в чтении таблиц калибров проводов начинается со знания соотношения между каждым размером AWG и соответствующими ему переменными.
Основные связанные переменные, которые мы обсуждаем в этой статье:
- Диаметр.
- Сила тока (нагрузочная способность провода.
- Сопротивление на единицу длины.
Возможно, важно обсудить соответствующий вес каждого провода на единицу длины , но это больше используется на уровне сети или на коммунальном уровне.
Давайте проанализируем отрывок из таблицы калибров проводов, содержащий стандартные размеры AWG, используемые в жилых помещениях, с учетом этого.
AWG | Диаметр (дюймы) | Сопротивление на 1000 футов | Сила тока (амперы) |
---|---|---|---|
6 | 0,162 | 0,3951 | 55 |
8 | 0,1285 | 0,6282 | 24 |
10 | 0,1019 | 0,9989 | 15 |
12 | 0,0808 | 2,003 | 9,3 |
14 | 0,0641 | 2,525 | 5,9 |
20 | 0,032 | 10,15 | 1,5 |
Чтобы помочь вам лучше понять эту таблицу, давайте преобразуем ее в линейный график (см. изображение ниже) и проследим взаимосвязь между размером AWG и другими переменными.
Соотношение между размером AWG и сопротивлением на 1000 футов
Давайте рассмотрим первое соотношение между размером AWG и сопротивлением на 1000 футов.
Вы заметите, что сопротивление на 1000 футов (красная линия) увеличивается по мере увеличения размера AWG. Следовательно, они имеют положительную ковариацию, что означает, что обе переменные имеют тенденцию быть высокими или низкими одновременно.
Однако эти две переменные не имеют пропорциональной зависимости. Это означает, что соотношение каждой пары AWG и сопротивления на 1000 футов не одинаково.
Взаимосвязь между размером AWG, диаметром и допустимой нагрузкой
С другой стороны, размер AWG имеет отрицательную ковариационную связь с диаметром провода (синяя линия) и силой тока (желтая линия).
Не все переменные имеют пропорциональную связь с AWG. Размер также важен, так как вы не можете предположить одинаковое отношение каждой пары переменных к размеру AWG. Это означает, что вы должны полагаться на таблицу калибров проводов, чтобы определить наилучший размер провода для ваших нужд.
Предостережение
При чтении таблиц размеров проводов убедитесь, что вы не смешиваете значения из разных строк. Хотя перепроверка цифр должна быть стандартной практикой, многие профессионалы упускают из виду эту незначительную, но фатальную ошибку.
Возвращаясь к нашей предыдущей таблице образцов, значение сопротивления на 1000 футов для нашего провода размером 12 AWG равно неправильно . Он должен быть 1,588 вместо 2,003 (для размера 13 AWG) Ом на 1000 футов. Доверяй, но проверяй.
Таблица калибров проволоки
Существует множество вариантов таблиц размеров проводов, и эта таблица от Solaris-shop.com — наша любимая, поскольку она сочетает в себе информацию и простоту.
Мы любим его по следующим причинам:
- Имеется как метрическая, так и английская система
- Содержит важную информацию о калибре провода (сопротивление и максимальная сила тока)
Если бы это зависело от нас, мы бы удалили нечетные размеры AWG, так как четные используются чаще. Это сделало бы информацию более практичной, краткой и менее подверженной человеческим ошибкам.
Удаление последнего столбца также является хорошей идеей.
Наконец, важно отметить, что максимальный номинальный ток одного и того же провода AWG будет различаться в зависимости от применения. Например, в таблице ниже приведена диаграмма калибра проводов AWG для POWER 9.0017 TRANSMISSION или GRID приложений.
Поэтому рейтинги ниже или более консервативны, чтобы учесть большую безопасность по сравнению с бытовыми приложениями (см. таблицу ниже).
AWG | Диаметр (дюймы) | Сопротивление (Ом/1000 футов) | Макс. ток (А) | Макс. частота (100% глубины скин-слоя) |
---|---|---|---|---|
0000 (4/0) | 0,46 | 0,049 | 302 | 125 Гц |
000 (3/0) | 0,4096 | 0,0618 | 239 | 160 Гц |
00 (2/0) | 0,3648 | 0,0779 | 190 | 200 Гц |
0 (1/0) | 0,3249 | 0,0983 | 150 | 250 Гц |
1 | 0,2893 | 0,1239 | 119 | 325 Гц |
2 | 0,2576 | 0,1563 | 94 | 410 Гц |
3 | 0,2294 | 0,197 | 9 0118 75500 Гц | |
4 | 0,2043 | 0,2485 | 60 | 650 Гц |
5 | 0,1819 | 0,3133 | 47 | 810 Гц |
6 | 0,162 9011 9 | 0,3951 | 37 | 1100 Гц |
7 | 0,1443 | 0,4982 | 30 | 1300 Гц |
8 | 0,1285 | 0,6282 | 24 | 1650 Гц |
9 | 0,1144 | 0,7921 | 19 | 2050 Гц |
10 | 0,1019 | 0,9989 | 15 | 2600 Гц |
11 9 0119 | 0,0907 | 1,26 | 12 | 3200 Гц |
12 | 0,0808 | 1,588 | 9,3 | 4150 Гц |
13 | 0,072 | 2,003 | 7,4 | 5300 Гц |
14 | 0,0641 90 119 | 2,525 | 5,9 | 6700 Гц |
15 | 0,0571 | 3,184 | 4,7 | 8250 Гц 901 19 |
16 | 0,0508 | 4,016 | 3,7 | 11 кГц |
17 | 0,0453 | 5,064 | 2,9 | 13 к Гц |
18 | 0,0403 | 6,385 | 2,3 | 17 кГц |
19 | 0,0359 | 8,051 | 1,8 | 21 кГц |
20 | 0,032 | 10,15 | 9 0118 1,527 кГц | |
21 | 0,0285 | 12,8 | 1,2 | 33 кГц |
22 | 0,0254 | 16,14 | 90 118 0,9242 кГц | |
23 | 0,0226 | 20,36 | 0,792 | 53 к Гц |
24 | 0,0201 | 25,67 | 0,577 | 68 кГц |
25 | 0,0179 | 32,37 | 0,457 | 85 кГц |
26 | 0,0159 | 40,81 | 0,361 | 107 кГц |
27 | 0 0,0142 | 51,47 | 0,288 | 130 кГц |
28 | 0,0126 | 64,9 | 0,226 | 170 кГц |
29 | 0,0113 | 81,83 | 0,182 | 210 кГц |
0,01 | 103,2 | 0,142 | 270 кГц | |
31 | 0,0089 | 130,1 | 0,113 | 340 кГц | 901 14
32 | 0,008 | 164,1 | 0,091 | 430 кГц |
33 | 0,0071 | 206,9 | 0,072 | 540 кГц |
34 | 0,0063 | 260,9 | 0,056 901 19 | 690 кГц |
35 | 0,0056 | 329 | 0,044 | 870 кГц |
36 | 0,005 | 414,8 | 9 0118 0,0351100 кГц | |
37 | 0,0045 | 523,1 | 0,0289 | 9011 8 1350 кГц|
38 | 0,004 | 659,6 | 0,0228 | 1750 кГц |
39 | 0,003 5 | 831,8 | 0,0175 | 2250 кГц |
40 | 0,0031 | 1049 | 0,0137 | 2900 кГц |
Какой калибр провода мне нужен?
Мы уже касались этого ранее. Но давайте подробнее остановимся, чтобы помочь вам определить, какой калибр проволоки лучше всего подходит для того или иного приложения.
Поскольку мы уверены, что большинству наших читателей нужна таблица калибра проволоки для жилых приложений , мы будем использовать таблицу NEC 310.15(B)(16) (см. таблицу выше) и примем консервативный подход .
Консервативный подход означает использование наименьшего рейтинга для каждого размера AWG. Например, медный провод 14-го калибра, согласно нашей таблице NEC, может выдерживать от 15 до 25 ампер в зависимости от номинальной температуры проводника (140ºF, 167ºF и 194ºF соответственно).
В целях предосторожности мы будем придерживаться минимальной нагрузки, которую может выдержать медный провод 14-го калибра, то есть 15 ампер.
Итак, какой калибр провода вам, скорее всего, понадобится? Как правило, для выходных цепей обычно используются медные провода 14-го и 12-го калибра. Лучше всего использовать провода AWG 14 только в ответвленной цепи с мощностью 15 ампер или потребляемой мощностью не более 1500 Вт.
С другой стороны, провода AWG размеров 6, 8 и 10 предназначены для более крупных приборов, таких как электрические плиты, водонагреватели, блоки переменного тока, тепловые насосы и т. д.
Проводакалибра 4 и ниже больше подходят для фидеров в зависимости от вашей нагрузки. Провода или проводник не должны быть меньше, чем медный провод AWG 8 для служебных проводников.
Суть
Все проекты электропроводки в жилых помещениях соответствуют Национальному электротехническому кодексу США. Если вы не уверены в номинальной температуре проводника вашего провода, мы рекомендуем использовать консервативные номинальные значения тока, чтобы избежать потенциальных проблем, таких как перегрев и возгорание.
Избегайте алюминиевой проволоки
Хотя использование алюминиевой проводки в жилых помещениях не является незаконным, мы настоятельно рекомендуем вам избегать ее, за исключением особых случаев.
Некоторые примеры включают входную проводку жилых помещений и одноцелевые цепи с более высокой силой тока, такие как 240-вольтовые цепи кондиционирования воздуха или электрические плиты.
Как определить сечение проволоки?
Зная, как определить сечение провода без , помощь таблицы сечения провода не требуется. Если серьезно, то в наше время через Интернет легко доступны диаграммы калибра проволоки различных форматов.
Однако, если вы окажетесь в рассоле, вот как справится с этим разнорабочий (или женщина):
Обратите внимание, : Определение калибра проволоки возможно без диаграммы, только если вы можете получить доступ к альтернативным справочным материалам, таким как инструмент для калибра проволоки. Однако инструменты для измерения проволоки не подходят для измерения многожильных проводов.
- С помощью инструмента для зачистки проводов снимите изоляцию кабеля.
- Определите, является ли ваш провод одножильным или многожильным.
- Калибровка одножильных проводов.
- Используйте инструмент для измерения проволоки.
- Сравните провод с другим проводом с измеренным калибром.
- Измерение многожильных проводов.
- Измерьте диаметр одной жилы провода.
- Используйте формулу CMA (диаметр 2 умножить на количество нитей).
- Найдите соответствующий размер AWG CMA.
Шаг 1. С помощью инструмента для зачистки проводов снимите изоляцию кабеля
Первый шаг, который необходимо выполнить при определении сечения провода, — это зачистка кабеля. Может быть, это только мы, но мы считаем, что зачистка проводов с помощью приличного инструмента для зачистки проводов или обжимного инструмента доставляет большое удовольствие.
Зачистка провода может быть удовлетворительной для некоторых.Источник: Capri Tools Саморегулирующийся инструмент для зачистки проводов IRWIN VISE-GRIP.
Посмотреть на Амазоне
Шаг 2. Определите, является ли ваш провод одножильным или многожильным
Многожильный и сплошной медный провод.Источник: cssciencecenter.org
После того, как вы удалили изоляцию, определите, является ли ваш провод одножильным или многожильным. Затем выполните соответствующие шаги в зависимости от вашего типа.
Шаг 3.1: Калибровка одножильных проводов
3.1.1 Используйте инструмент для измерения проволоки
Инструмент для измерения проволоки представляет собой измерительное устройство, используемое для подтверждения диаметра проволоки. Использовать его довольно просто. Просто вставьте провод в зазоры (не в круглые отверстия), чтобы увидеть размер AWG вашего провода.
Посмотреть цену на Amazon
Помните: прорези по краю — это измерительные пазы, а не отверстия.
3.1.2 Сравните провод с другим проводом с измеренным сечением
Вы можете посмотреть на него и сравнить свой провод с маркированным в качестве альтернативы. Вы можете сделать это, если у вас в гараже завалялись запасные маркированные кабели. Поход в местный хозяйственный магазин также является вариантом.
Однако мы считаем, что этот метод следует рассматривать в крайнем случае. Мы рекомендуем проконсультироваться с вашим продавцом, прежде чем рассматривать этот вариант.
Кроме того, вы можете посмотреть на него и сравнить свой провод с измеренным.Источник: Wikihow
Шаг 3.2: Калибровка многожильных проводов
3.2.1 Измерение диаметра одной жилы провода
В случае многожильных проводов вам может потребоваться приобрести другой измерительный инструмент для точного измерения диаметра отдельных жил (см. изображение ниже).
Образец измерительного инструмента для многожильных проводов.Посмотреть на Amazon Для многожильных проводов требуется другое измерительное устройство.
Источник: Wikihow
3.2.2 Используйте формулу CMA (диаметр
2 умножить на количество нитей)Когда у вас будет диаметр жилы, вы будете использовать формулу Circular MIL Area (CMA) для определения AWG многожильного провода.
Формула многожильного провода AWG.Источник: Zierick.com
Формула CMA может быть выражена как (диаметр проволоки) 2 , умноженное на количество жил (см. изображение выше).
3.2.3 Найдите соответствующий размер AWG CMA
После того, как вы получите CMA, найдите соответствующий размер AWG в этой таблице размеров проводов.
Диаграмма калибра проводов, показывающая размер CMA в сравнении с размером AWG.Источник: Zierick.com
Влияет ли сечение провода на ток?
Да. Как видно из нашей линейной диаграммы ранее, размер AWG имеет отрицательную ковариационную связь с диаметром провода (синяя линия) и силой тока (желтая линия).
Это означает, что провода с меньшими размерами AWG должны иметь больший диаметр, и наоборот. Более толстые провода пропускают больший ток.
Чтобы помочь вам вспомнить эту взаимосвязь, мы можем сравнить эту концепцию с нашими водопроводными трубами. Провод — это ваша труба, а ток — это количество воды, протекающей по трубам.
Водопроводные трубы большего диаметра могут переносить больше воды в любой момент времени. Эта концепция применима и к проводу, и к емкости.
Суть
Калибр провода влияет на допустимую нагрузку. Меньший размер AWG означает больший диаметр и большую допустимую нагрузку по току.
Что произойдет, если я использую калибр большего размера, чем требуется?
Для ясности, «использование провода большего сечения» означает, что вы увеличиваете допустимую нагрузку на провод.
Если идти с большей силой, серьезных последствий не будет. Это будет стоить дороже и, вероятно, потребует корректировки физических путей проводов (большая мощность означает более толстые провода).
Но есть и плюсы в использовании большего калибра. Провода большего диаметра остаются холоднее из-за низкого сопротивления. Как вы уже знаете, общее сопротивление на единицу длины уменьшается по мере увеличения диаметра провода. Это означает меньшее рассеивание мощности по проводу.
Формула рассеиваемой мощности может быть выражена как:
Ток 2 умножить на сопротивление (P= I 2 x R) .
Мощность, рассеиваемая по проводу, заставляет его нагреваться, что означает, что электрическая энергия теряется в виде тепловой энергии каждую секунду.
Наконец, использование провода AWG большего сечения дает вам больше возможностей для получения большего тока, если он вам понадобится в будущем.
Нижняя строка
Использование более толстых проводов с большей пропускной способностью стоит дороже и требует больших путей. Однако они обеспечивают более низкое сопротивление, меньшие потери тепла и большую экономию электроэнергии. Вы также можете удовлетворить больший спрос на электроэнергию в будущем без капитального ремонта вашей системы электропроводки.
Влияет ли сечение провода на ваш счет за электроэнергию ?
Да, как видно из нашей линейной диаграммы ранее, размер AWG имеет положительную ковариационную связь с сопротивлением на единицу длины.
Маленькие номера AWG имеют меньшее сопротивление, что позволяет сэкономить больше денег из-за меньшего рассеивания мощности.
Помните : Использование проводов соответствующего размера для электрической нагрузки может помочь обеспечить правильное питание ваших приборов и устройств, что поможет оптимизировать их работу и снизить потребление энергии.
Заключительные мысли
Потребление электроэнергии в домашних условиях резко возросло с 1930-х годов. Поэтому имеет смысл регулярно проверять соответствие существующих проводов току.
И хотя мы затронули основные сведения о таблицах размеров проводов, есть и другие факторы, которые следует учитывать при обращении с электричеством во время ремонта дома.
Приносим свои извинения за то, что заставили вас волноваться в некоторых частях этой статьи. Мы поместили их туда не для того, чтобы напугать вас. Вместо этого мы привели их, чтобы проинформировать вас о рисках и опасностях, связанных с безопасностью электричества.
Тем не менее, этот последний раздел включен, чтобы помочь передать передовые знания и полностью обезопасить вас.
Безопасность превыше всего
Хотя в этой статье мы коснулись основ проводов AWG, мы рекомендуем нашим читателям консультироваться с профессионалами при работе с электричеством. Ни для кого не секрет, что электричество представляет серьезную опасность; следовательно, к этому не следует относиться легкомысленно.
Поэтому мы предлагаем вам ограничить свою деятельность своими руками маломощными проектами. Работа с панелями главного выключателя, служебными проводами, фидерами, ответвлениями и аналогичными электрическими компонентами (см. изображение ниже) должна соответствовать стандартам NEC.
Иллюстрация компонентов бытового электроснабжения. Работа с ними требует профессиональной помощи для соблюдения стандартов NEC.Источник: г-н Деннис Бордо
Калибр проволоки | Узнайте, какие калибры используются для пользовательских жгутов проводов
Калибры помогают определить эффективность, а также стоимость всей конструкции. Вот почему наши дизайнеры проявляют такую осторожность при разработке жгутов проводов по индивидуальному заказу, чтобы включить идеальные датчики для удовлетворения потребностей проекта.
В сегодняшнем выпуске LiveWire мы продемонстрируем полное руководство по калибрам проводов, посвященное таким темам, как размеры калибров проводов, способы измерения калибра проводов и выбор правильного калибра проводов для нестандартных кабельных систем.
Объяснение калибров проводов
Прежде всего, что означает калибр в конструкции жгута проводов? Провода производятся различной ширины, чтобы удовлетворить потребности проекта. Диаметр провода выражается в единице, известной как калибр, установленной Американским калибром проводов (AWG). AWG устанавливает соответствующие номера для различных диаметров проволоки.
Вопреки тому, что вы можете подумать, более низкие номера AWG на самом деле соответствуют проводам большего диаметра, а большие числа в таблице размеров проводов AWG соответствуют меньшим диаметрам провода. AWG устанавливает датчики, чтобы иметь единую систему измерения с проводами и проводниками. Важно отметить, что AWG применяется к круглым, сплошным и цветным проводам. Цветные металлы, такие как алюминий и медь, являются отличными проводниками.
Диаметр провода имеет решающее значение при проектировании индивидуального жгута проводов, поскольку он помогает определить величину электрической нагрузки и уровень сопротивления, выраженный в омах (Ом). Эта стандартизация помогает нашим инженерам-проводникам начинать с материалов с известными электрическими свойствами, чтобы обеспечить максимально эффективные конструкции. В отрасли производства кабелей на заказ важна точность, поэтому даже малейшая ошибка должна быть исправлена в проекте, прежде чем переходить к производству.
Как измерить калибр проводов
Чтобы ответить на такие вопросы, как «Какова толщина провода 4 калибра?», вам необходимо понять, как работает система калибра проводов AWG. Как мы уже говорили, большие номера калибров, указанные в таблице размеров AWG, соответствуют меньшим диаметрам проволоки, а меньшие номера калибров означают большие диаметры.
До AWG у разных производителей были свои уникальные размеры и системы, что затрудняло любую форму стандартизации. Тем не менее, AWG — не единственное измерение манометра, поскольку большая часть мира полагается на метрическую систему измерения манометра. Для целей этого руководства по калибру проводов мы будем придерживаться AWG.
Формула для размеров проводов
Глядя на таблицу размеров проводов AWG, вы увидите 0000 до 36 и выше. Провод 36 AWG будет иметь диаметр 0,005 дюйма, а провод 0000 AWG — 0,46 дюйма. Соотношение между этими значениями составляет ровно 1 к 92. Имея 40 различных калибров от 0000 до 36, каждый последующий номер AWG имеет одинаковый геометрический шаг.
Это важно, потому что помогает определить постоянный множитель, на котором основана вся система. Например, с каждым 6 калибром уменьшения вы получите удвоение диаметра проволоки. И наоборот, уменьшение калибра на 3 удваивает площадь поперечного сечения провода.
Диаметр калибра проволоки
Фактическая формула для определения диаметра калибра проволоки немного сложна, но наши инженеры ежедневно используют ее в наших проектах, чтобы найти идеальную проволоку, соответствующую области применения. Диаметры рассчитываются по этой формуле – D(AWG) = 0,005·92 ((36-AWG)/39) дюйма.
Для тех, кто хочет больше узнать о технической стороне электронных формул, подобных этой, мы рекомендуем опору в отрасли, известную как «Справочник по электронным таблицам и формулам» Говарда Сэмса.
Сопротивление провода и длина провода
AWG помогает обеспечить постоянство сопротивления и длины провода, поскольку разные датчики имеют известные уровни. Чем больше длина окружности провода, тем меньшее сопротивление будет иметь сигнал или ток. Провод очень маленького сечения может не справиться с данной электрической нагрузкой, что может оказаться опасным и даже вызвать пожар. Калибр проводов должен быть точным, чтобы создать идеальный уровень сопротивления в данном пользовательском жгуте проводов и кабелей.
Другим важным фактором является длина провода. С более длинными проводами сигнал или ток должны просто пройти дальше, прежде чем достигнуть окончания. Большие расстояния приводят к большему сопротивлению, которое может ухудшить сигнал. Провод большего сечения может помочь убедиться, что сигнал или ток могут проходить эти большие расстояния без чрезмерного ухудшения качества. В нашей таблице размеров AWG вы увидите это значение, выраженное в омах на 1000 футов.
Вы можете просто подумать, что всегда следует использовать провод большего сечения и все, но такой общий подход может оказаться неэффективным, особенно с точки зрения затрат на материалы. Как производитель кабелей на заказ, мы изучаем все нюансы конструкции, чтобы наилучшим образом использовать бюджет нашего клиента с учетом параметров предполагаемого применения. Этот уровень сложности — то, что действительно отличает работу с нестандартным производителем от использования готовых кабельных сборок.
Таблица калибров проводов
Стандартизация диаметров и площадей поперечного сечения, представленных в виде размеров AWG, продолжает поддерживаться Американским обществом по испытаниям и материалам (ASTM). ASTM на самом деле является международной организацией, которая помогает достичь консенсуса между отраслями для широкого спектра технических приложений.
Когда дело доходит до таблицы размеров проводов AWG, лучше всего начать с ASTM. Наиболее актуальную таблицу калибров проводов см. в Стандартных технических условиях ASTM B258-18 для стандартных номинальных диаметров и площадей поперечного сечения размеров AWG одножильных круглых проводов, используемых в качестве электрических проводников. В этой публикации указаны диаметры, площади, уравнения и правила расчета размеров AWG. Длина провода, сопротивление (Ом) и номинальная прочность также необходимы для стандартизации. Как вы можете себе представить, глобальная стандартизация сложна и требует разработки полной методологии процесса.
Следующая таблица калибра проводов была адаптирована из справочной статьи American Wire Gauge, опубликованной Бостонским университетом: 9
В приведенной выше таблице усилители указаны для каждого измерять. Это уровень пропускной способности, с которым может безопасно работать каждый калибр проволоки. Глядя на меньшие калибры и помня, что они соответствуют более толстым проводам, вы заметите, что они имеют более высокие максимальные значения силы тока.
Общие области применения стандартных калибров проводов
Каждый калибр проводов имеет свои собственные электрические свойства, что делает их идеальными для своих уникальных применений. Более высокие калибры отлично подходят для легких электромонтажных работ, в то время как более низкие калибры зарезервированы для более тяжелых проектов.
Наиболее распространены провода калибров 10, 12 и 14, поскольку они используются в строительстве. Как мы видели, когда в проектах требуется, чтобы провод проходил на большее расстояние, необходимо увеличить сечение провода, чтобы компенсировать и позволить электричеству и/или сигналу проходить по нему.
Некоторые из наиболее распространенных применений с размерами AWG включают:
- Провод 14 калибра : это очень распространено в бытовых электропроводках, таких как осветительные приборы, устройства и бытовые розетки.
- Провод 12 калибра : это также обычно для жилых помещений, которые используются для розеток, небольших бытовых приборов и даже небольших кондиционеров.
- Провод калибра 10 : Калибр 10 начинает проникать в более крупные бытовые приборы, такие как оконные кондиционеры, водонагреватели и сушилки для белья.
- Провод 8 калибра : это для более крупных бытовых приборов, таких как электрические плиты, духовки и домашняя система кондиционирования воздуха.
- Провод 6 калибра : это будет для самых больших бытовых приборов и кондиционеров.
Даже при рассмотрении таких вопросов, как калибры проводов, мы видим, что от группы разработчиков кабельных жгутов требуется невероятная точность, чтобы найти наилучшее применение.
