Как на мультиметре проверить напряжение 220 v: Как измерить напряжение в розетке мультиметром?

Как на мультиметре проверить напряжение 220 v: Как измерить напряжение в розетке мультиметром?

Содержание

Как проверить напряжение в розетке мультиметром и измерить

Безопасность при проведении монтажа и ремонта электроустановочных приборов нужно обеспечить всеми возможными способами. Необходимо исключить и легкие удары, и тяжелые поражения током. Согласны? Перед выполнением действий с электроточками требуется обязательно проверять напряжение, что осуществляется с помощью мультиметра.

Мы расскажем, что собой представляет и как действует этот портативный прибор, применяемый как домашним мастерам, так и профессиональным электрикам. У нас вы узнаете, как проверить напряжение в розетке мультиметром, а также есть ли само напряжение в сети. Разберем, как с его помощью производятся измерения силы тока.

Для вас мы подробно описали виды мультиметров, привели правила их использования. Для оптимизации восприятия непростой темы приложили фото-подборки, схемы, видео.

Содержание статьи:

  • Мультиметры, тестеры и их разновидности
  • Бытовая сеть электропитания
  • Техника безопасности перед работами
  • Условные обозначения мультиметра
  • Подключение щупов в мультиметр
  • Измерение переменного напряжения в розетке
  • Измерение тока в розетке
  • Измерение напряжение и ток аккумулятора
  • Выводы и полезное видео по теме

Мультиметры, тестеры и их разновидности

Мультиметр, он же мультитестер, являет собой специальное устройство для измерения самых разнообразных характеристик и параметров электрической сети, а также питающихся от нее деталей и элементов.

Прибор предназначен для того, чтобы на объекте строительства или ремонта можно было с высокой точностью определить:

  • постоянное и переменное напряжение;
  • переменный и постоянный ток;
  • сопротивление, емкость и многое другое.

Кроме вышеуказанных параметров, мультиметры оснащаются дополнительными функциями измерения, что позволяет также тестировать транзисторы, «прозванивать» до распределительной коробки и выходящие из нее провода, проверять работоспособность диодов и т.д.

Галерея изображений

Фото из

Мультиметр — портативный прибор, помогающий своевременно обнаружить обрыв электропроводки, проконтролировать работоспособность ТЭНа и прочих электрокомпонентов в цепи

Используя мультиметр, можно проверить напряжение на любом участке цепи, в подключении автоматов, розетках, а также проверить зарядку аккумулятора

Для бытового использования не обязательно покупать вариант с расширенным перечнем функций. Достаточно мультиметра, способного прозвонить цепь, измерить сопротивление и проверить напряжение

Все мультиметры, представленные в продаже, делятся на аналоговые (со стрелочной индикацией) и цифровые ( электронные варианты)

Цифровые мультиметры предпочитают профессиональные электрики, которым важно фиксировать скачки в электросети. Самостоятельным мастерам проще и удобнее работать с цифровыми тестерами

Во время выполнения любых операций по контролю и измерению показаний электросети расходуется заряд батареи. Все снятые данные считаются достоверными, пока батарея не разрядилась

Одной из решающих характеристик тестирующего устройства является погрешность. Для бытовых целей подойдут мультиметры с погрешностью до 3%

Значимой характеристикой мультиметра считается класс электробезопасности. Мультиметры САТ III подходят для контроля наружной проводки, тестеры САТ II используют для проверки бытовой электроцепи внутри кв./дома, приборы САТ I используют в контроле слаботочных сетей

Использование мультиметра для решения бытовых задач

Проверка напряжения и других характеристик сети мультиметром

Диапазон возможностей контрольного прибора

Стрелочное или аналоговое тестовое устройство

Внешние различия аналогового и цифрового устройств

Достоверность показаний цифрового прибора

Предельная погрешность контрольных устройств

Класс электробезопасности мультиметра

Метрические приборы бывают двух основных видов: аналоговые и цифровые. Эти устройства отличаются функционалом, точностью измерения, качеством сборки, комплектацией. В любом случае это очень полезные измерительные системы для каждого.

В аналоговом мультитестере результат измерений отображается с помощью обычной стрелки на шкале. Иногда эксплуатация такого аналогового прибора не совсем уместна — новичку или не специалисту в области электрики тяжело разобраться со всеми шкалами, «ценой деления» определённого параметра, вычислить итоговое значение электрической характеристики.

И ещё, аналоговый тестер не имеет фиксации стрелки на позиции, что затрудняет считывание результата и вообще работу с прибором.

Цифровой мультиметр представляет результаты измерений в виде цифровых значений на жидкокристаллическом экране. Он обеспечивает предельную простоту эксплуатации устройства, позволяет исключить любые ошибки связанные со снятием показаний и расчётом необходимого параметра, учитывая «цену деления» шкалы. Это одна из основных причин популярности цифровых мультитестеров у мастеров.

Галерея изображений

Фото из

Контрольно-измерительное устройство, выполненное в форме карандаша, удобней в работе

В комплектации приборчика кроме обычного щупа, есть еще щуп-крокодил

Для проведения измерений один из щупов выдвигается из самого устройства, второй подсоединяется проводом

Выполнять тестирование с использованием щупа с зажимом «крокодил» гораздо удобнее, чем прибором с двумя обычными щупами. Особенно, если измерения нужно произвести навесу

Для питания прибора применяются стандартные пальчиковые батарейки, которые периодически следует менять

Весомый минус прибора заключается в невозможности измерять силу тока. Тем, кому необходима эта характеристика, устройство не подойдет

Зато напряжение в электросети мультитестер-карандаш производит без прямого контакта, что часто необходимо для проверки скрытой проводки

Кроме вывода показаний о проверке характеристик на дисплей устройство сигнализирует звуком о наличии повреждений

Мультитестер в форме карандаша

Комплектация мультиметра-карандаша

Измерение напряжения карандашом

Применение зажима типа «крокодил»

Питание прибора от батареек

Минус устройства в виде карандаша

Бесконтактное определение

Наличие звукового сигнала

Стандартные мультиметры могут стоить более 5 у. е. Но одно остаётся всегда неизменным — центральное место на панели занимает поворотный триггер. Не меняется расположение остальных элементов управления по углам панели, наличие необходимых разъёмов внизу панели, разноцветные условные обозначения.

Если будете приобретать такое изделие, обязательно покупайте с внешним силиконовым чехлов, который защищает от пыли, влаги, падений с небольшой высоты, имеет специальные зажимы и подставку, что бывает очень полезным в самых неожиданных ситуациях эксплуатации мультитестера.

Галерея изображений

Фото из

Простейший вариант мультитестера

Вывод снятых показаний на дисплей

Особенности измерения

Электромагнитное излучение

Бытовая сеть электропитания

Учитывая тему и специфику статьи, речь идёт об метрическом измерении бытовой сети питания. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристике

А розетка, в данном случае, выступает исключительно в роли «точки выхода» напряжения, поэтому резонно что нужно знать с каким напряжением в розетке будет «работать» потребитель.

Во всем мире существует несколько основных категорий электрических сетей питания для бытовых электроприборов, одной из которых есть «наша» 220 В с частотой 50 Гц. Она являет собой два провода («фаза» и «ноль»), напряжение между которыми составляет 220 В.

В последнее время, для систем обеспечения частных домов и квартир иногда подключают 3-фазную сеть напряжения 380 В с частотой 50 Гц, что бы «запитать» такие устройства, как насосная станция, компрессор, токарный станок и т.д.

Бытовая электрическая сеть «выдаёт» в розетках напряжения в 220 В (одна фаза) для нынешних бытовых приборов зарубежного и отечественного производства: от чайников и фенов до посудомоечных и стиральных машин

Возникает закономерный вопрос: для чего же необходимо измерять характеристики сети? С одной стороны ответ очевиден: если вы не знаете или не уверенны в своих убеждениях относительно той розетку, которую видите перед собой и Вам необходимо производить какие-либо работы с проводкой.

С иной стороны, большинство электрических приборов точно рассчитаны на определённую частоту и напряжение. Некоторые электрические устройства ориентированы на работу от сети питания с частотой 60 Гц.

Например, привезённая микроволновая печь производства Южной Кореи оснащена трансформатором, который от «наших» 50 Гц может легко «вздуться» и она (печь) быстро выйдет из строя.

Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД приборов, в результате электрическое устройство выходит их из строя и последующая эксплуатация невозможна. Мультиметры нужны для измерения и контроля таких параметров сети.

Техника безопасности перед работами

Мультитестер — это многофункциональный портативный прибор, который питается от батарейки (обычно «кроны») и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

«Крона» — батарея гальванических элементов питания, габаритные размеры 48,5Х26,5Х17,5 мм. Масса батарейки около 53-55 граммов. Выходное напряжение — 9 В, ёмкость в среднем — 600 мА*ч

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко «сгореть», частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

  1. Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
  2. Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

  1. Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
  2. Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
  3. При работе с разъёмом «20А» время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под «ноль».

Плавкий предохранитель являет собой стеклянную колбу с внешними металлическими контактами в виде «колпачков». Внутри колбы находится кусок проволоки, которая расплавляется в момент перегрузки, она размыкает цепь и сохраняет прибор от поломки

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

Условные обозначения мультиметра

Фактически мультитестер состоит из нескольких стандартных частей: дисплея (в аналоговом – шкала с защитным стеклом), многопозиционного кругового переключателя, разъёмы для подключения щупов. В этой статье, в качестве мультиметрического прибора, рассматривается модель DT9205А.

Мультитестер цифровой DT9205А имеет широкие возможности, включая измерение переменного и постоянного напряжения и тока, сопротивление, ёмкость, исправность диодов. Размер — 186х86х41 мм, вес — 318 грамм

Кнопки:

  • ON/OFF — включение/выключение устройства;
  • HOLD — удержание отображаемого значения на ЖК-экране.

Сектора центрального переключателя:

  • hFE – измерение параметров транзисторов;
  • F, Ω- тестирование емкости конденсаторов и сопротивление;
  • A-, A~ — постоянный и переменный ток;
  • V-, V~ — постоянное и переменное напряжение.

Основные разъёмы:

  • 20А — гнездо для измерения силы тока до 20A, красный щуп;
  • А — гнездо для тестирования силы тока в пределах диапазонов;
  • СОМ — гнездо для всех режимов, обычно подключается черный щуп;
  • VΩ — гнездо для измерения сопротивлений и напряжений.

Разъёмы секций «pnp/npn» — тестирование полупроводников, «cx» — разъёмы для вставки проверяемого конденсатора. Обязательно необходимо соблюдать полярность иначе он «вздуется».

Для того чтобы грамотно использовать мультитестер следует знать, какими функциями он наделен. Кнопки с обозначением функций расположены на лицевой панели (+)

Подключение щупов в мультиметр

Щупы — специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого — провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические «крокодилы» — зубчатые зажимы.

«Крокодил» являет собой специальный вид насадок для щупов мультитестера, очень удобный при измерении электрических характеристик средних и больших деталей

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя.

Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.

Разъёме СОМ является электрическим «минусом», выполняет функцию заземления на всех режимах и диапазонах. Обычно сюда подключают черный щуп

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения.

Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение — круговой переключатель на позиции «►» (прозвон цепи).

Кроме напряжения мультитестером можно измерить величину силы тока и значение сопротивления. Важно помнить, что при измерении величины сопротивления необходимо отключать питание

Измерение переменного напряжения в розетке

Ознакомительные и подготовительные работы произведены. Переходим к фактическому выполнению задания. Первым делом отключаем мультитестер, если он включен. Нажимаем кнопку ON/OFF.

Переводим поворотный триггер мультиметра в позицию «750» (в других тестерах может быть 600, 1000) секции «V~». Это означает, что устройство может измерять параметры переменного напряжения в пределах от 0 до 750 В.

Если поставить диапазон меньше номинального искомого напряжения (мене 200 В), то можем вывести прибор из строя, создав таким образом ситуацию перенапряжения. В лучшем случае, придётся менять предохранитель, в худшем — «пустить» мультитестер на запчасти

Включаем тестер, на жидкокристаллическом экране должен появиться минимум один «ноль» — прибор готов к работе. Заводим щупы в отверстия розетки поочерёдно, не имеет значения какой куда. Снимаем показания переменного тока бытовой сети электропитания.

Значения на экране скачут и не показывают точно 220В — это нормальное явление, ведь мы имеем дело с однофазной сетью с переменным напряжением

Работы по тестирования сети питания необходимо проводить достаточно аккуратно, не спеша и не прикасаться к оголённым частям щупов.

Измерение тока в розетке

Никогда и ни при каких ситуациях не измеряйте силу переменного тока розетки мультитестером напрямую, без подключённой нагрузки. Если просто всунуть два щупа от тестера в розетку, можно «попрощаться» с прибором. В результате получим «новогодний фейерверк» и сгоревший электроизмерительный девайс.

Сила тока в измеряется обязательно с последовательно подключённой нагрузкой в цепь «тестер-розетка». В качестве элементарной нагрузки может выступать даже обычная лампочка с патроном (место вкручивания лампы).

Для правильного измерения силы тока в цепи, переключаем триггер на максимальную позицию секции «A~», в представленном приборе это значение 20 Амперов. Красный щуп переставляем в разъём с надписью «20А» (UNFUSED — режим без предохранителя, FUSED — режим с плавким предохранителем)

Соединив последовательно тестер и лампочку, вставляем один из щупов в розетку, к другому щупу подключаем один провод от цоколя лампочки. Второй провод лампочки вставляем в свободное отверстие розетки. Снимаем значения силы тока. Не рекомендуется проводить измерение более 15 секунд по времени.

И всё же, силу тока не рекомендуется измерять в розетке. Это не несёт никакой смысловой нагрузки. имеет просто максимальный предел в Амперах, который необходимо соблюдать. Сила тока всегда существует только при наличии нагрузки, где и меряем ток.

Измерение напряжение и ток аккумулятора

Взамен измерения силы тока в розетке, лучше научиться измерять постоянный ток и напряжение в батарейках, аккумуляторах и блоках питания. Это намного интереснее и безопаснее. Кроме того, этих электрических элементов достаточно у каждого. Они обычно есть в таких вещах, как фотоаппараты, телефоны, планшеты, детские игрушки и т.д.

Батарейки и аккумуляторы легко отличить: все они имеют специальные надписи возле выходных контактов в виде значков «+» и «-«. Протестировать такие элементы не чуть ни сложнее, чем напряжение или ток в розетке.

Галерея изображений

Фото из

Для измерения показателей напряжения плюсовой щуп подключается к правому гнезду

Минусовой щуп тестирующего прибора подключается к центральному гнезду на лицевой панели

Для измерения постоянного напряжения источников питания переключатель устанавливается в соответствующий сегмент. Кроме того, выставляется предел измерений, например, для батарейки это 2 v

Для измерения напряжения в блоке питания, рабочий лимит которого составляет 18 v, переключатель следует установить в положение, указывающее на 20 v

Если в процессе проведения измерений прибор демонстрирует минусовые показатели, значит перепутан плюс с минусом, следовательно, щупы нужно приложить с другой стороны

Для того чтобы измерить переменное напряжение, переключатель переводится в соответствующий сегмент, расположенный в правой части прибора

Для того чтобы не сжечь тестер при снятии показаний переменного напряжения, лучше выставить самый верхний предел измерений

Измерения выполняются при погружении щупов в контактные отверстия розетки, при нормальной работе сети прибор покажет 220 — 230 v

Подключение плюсового щупа мультиметра

Подсоединение минусового щупа устройства

Установка предела постоянного напряжения

Установка пределов измерения для блока питания

Пример неправильного расположения щупов перед тестированием

Переключатель для теста переменного напряжения

Тонкости тестирования переменного напряжения

Стандартные показания переменного напряжения

Нужно отметить, что указанные элементы питания характеризуются обычно небольшими значениями напряжения и тока. Для измерения постоянного напряжения или тока на элементе питания необходимо переключить поворотный триггер мультитестера в соответствующий режим секций «V-» или «A-» который по значению больше чем указан на внешней оболочке элемента.

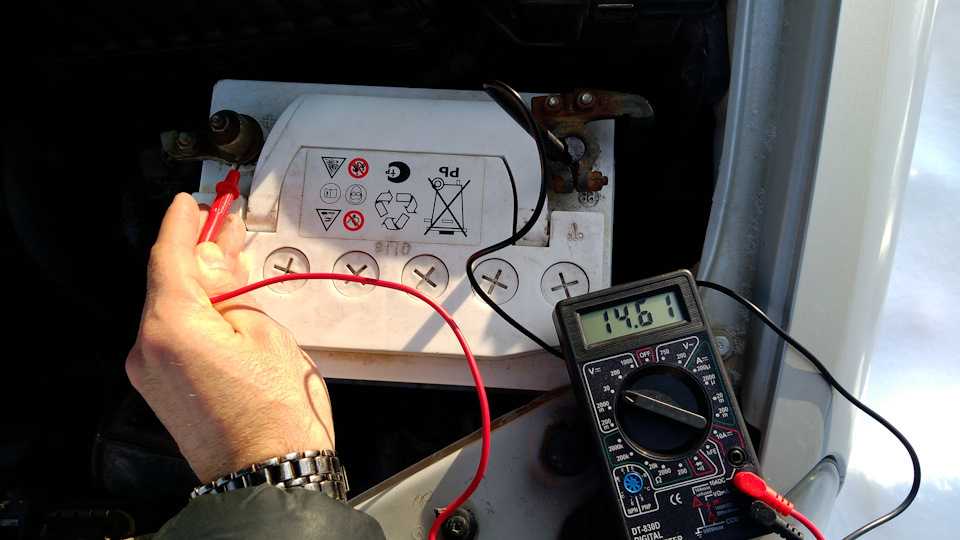

Включаем тестер. Чёрный щуп (ноль) соединяем с «-«, а красный щуп совмещаем с «+». Снимаем зафиксированное постоянное значение. Таким способом можно измерить основные электрические параметры элементов питания, что поможет определить их рабочее состояние.

Выводы и полезное видео по теме

Ролик наглядно продемонстрирует последовательность действий при проведении измерения в динамике:

Статья доступно рассказывает о том, как измерить напряжение и ток в розетке всем знакомым и только знакомящимся с электроточками и . Использование мультиметра существенно снизит вероятность возникновения опасных ситуаций при устройстве и ремонте проводки, замене розеток и выключателей.

Хотите сообщить интересную информацию об использовании мультиметра? Появились вопросы в процессе ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, предназначенном для обратной связи.

Как проверить напряжение в розетке мультиметром

Как измерить напряжение в розетке мультиметром – инструкция

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

  1. Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
  2. Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
  3. Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
  4. Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
  5. При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
  6. После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
  7. Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
  8. Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными. При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству

Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера

Ошибка №7 – Продолжительность замеров

Ток в пределах до 10А нельзя измерять более 10 секунд. Даже китайцы делают об этом предупреждающую надпись на корпусе.

Очень часто такие токи появляются при проверке работоспособности батареек. Батарейка через мультиметр замыкается накоротко и контролируется ее ток.

Токоизмерительный шунт при измерениях больших величин сильно разогревается и может перегореть.

И вообще запомните — мультиметры не предназначены для длительного мониторинга измеряемых величин. Все замеры с их помощью делаются кратковременно.

Приложил щупы, увидел показания, убрал. Нельзя мультиметром непрерывно контролировать ток или напряжение наподобие стационарных приборов.

В сети при отключении-включении оборудования зачастую происходят коммутационные перенапряжения. Кратковременный импульс от них иногда может достигать нескольких киловольт.

Мультиметры, не имеющие никакой защиты от таких импульсов, просто выйдут из строя при первой же серьезной коммутации.

Как измерить трехфазное напряжение

Трехфазная розетка отличается от однофазной. Она содержит не 2 разъема, а 4 или 5 — А, В, С для каждой фазы, N для нейтрали и в некоторых моделях PE для заземления. При правильном подключении напряжение между фазами и рабочим нулем будет равно 220 В (оно называется фазным), а между парами фаз — 380 В (линейное напряжение).

Чтобы проверить исправность розетки, придется выполнить 6 измерений:

  • А-N;
  • В-N;
  • С-N;
  • А-В;
  • А-С;
  • С-В.

Должно получиться 3 результата по 220 В и 3 по 380 В. Если нужно проверить напряжение между нулем и заземлением, производится еще одно измерение N-PE. В исправной системе оно равно или очень близко к 0.

Цифровой тестер – подробное описание

Перед тем как измерить силу тока в каком-либо приборе или определить уровень напряжения в розетке, следует запомнить некоторые сокращенные термины, которые располагаются на передних панелях многих моделей мультиметров:

  • OFF – это положение вращающегося переключателя говорит о том, что тестер выключен;
  • DCV – участок перемещения триггера, позволяющий измерять постоянную разность потенциалов диапазоном от 200 милливольт до 1 киловольта;
  • DCA – этот сектор позволяет измерять постоянный ток;
  • ACV – эти положения переключателя позволяют замерять переменное напряжение, максимальная величина которого равна 750 Вольт;
  • hFe – функция проверки работоспособности транзисторов;
  • >l – этот сектор переключателя позволяет выполнить такую функцию, как прозвонить провода.
  • Ω – обозначает режим измерения сопротивления, обычно от 200 Ом до 2 мегаОм.

Комплектуются эти тестеры двумя щупами двух цветов – как правило, черного и красного. Для их подключения на передней панели должны быть три разъема. Красный щуп подсоединяется к одному из фазных разъемов, черный – к нулевому. Нулевой разъем имеет маркировку «СОМ». Красный щуп подсоединяется к одному из двух разъемов – для замера тока величиной до 10 ампер, либо для всех остальных измерений, обозначенному как «VΩmA». Этими же щупами производится измерение напряжения 220 вольт, также можно померять ток в розетке и любое сопротивление.

На передней панели располагается вращающийся переключатель – триггер режимов, имеющий круглую форму, а также жидкокристаллический дисплей, на котором отображаются все результаты измерений. Питается тестер от батарейки «Крона» с постоянным напряжением 9 вольт. Перед началом эксплуатации её помещают в специальный контейнер, расположенный под крышкой на задней части корпуса

При подключении очень важно не перепутать полюса батареи, иначе прибор может выйти из строя

Перед тем как измерить напряжение в розетке, обязательно нужно проверить целостность изоляции щупов, чтобы не быть пораженным электрическим током. Это – основное правило безопасности, касающееся работы с тестером.

Устройство мультиметра

Обозначение величин измерений мультиметром

Современный мультиметр (тестер) представляет собой сложное электронное устройство. Эти измерительные приборы отличаются принципом работы и способом отображения полученных результатов. При этом их устройство и внешний вид целиком и полностью зависят от производителя, имеющего возможность оснастить мультиметры дополнительными возможностями. Например, имеются тестеры, оборудованные встроенными токопроводящими клещами, которые позволяют измерять электрические параметры цепей не разрывая проводов.

Классификация и принцип действия

Мультиметр со стрелочным индикатором и цифровым экраном

По конструктивному исполнению мультиметры могут быть стационарными и малогабаритными. Кроме того, исходя из схемотехнического решения они могут быть:

  • аналоговыми;
  • цифровыми.

Стационарные мультиметры работают, как правило, от сети централизованного электропитания. Они представляют собой высокоточные электронные устройства и используются для прецизионных измерений в лабораторных или производственных условиях. Работают также в составе информационно-измерительных систем и специализированных промышленных комплексов. В малогабаритных (карманных) тестерах для измерения сопротивления используются встроенные аккумуляторы или сменные элементы электропитания.

Аналоговый мультиметр

В аналоговых мультиметрах результат измерения отображается отклонением стрелки на градуированной шкале, а в цифровых – на светодиодном табло или жидкокристаллическом экране. Могут встретиться и оригинальные модели, оснащенные одновременно стрелочным индикатором и цифровым экраном.

Электрическая схема стрелочных мультиметров аналогового типа отличается простотой и представляет собой набор шунтирующих прецизионных резисторов большого и малого номинала. Чтобы с помощью таких тестеров можно было измерять параметры электрических цепей переменного тока, в схему вводят выпрямительные диоды. Это связано с тем, что магнитоэлектрическая система стрелочного микроамперметра работает только на постоянном токе.

Электрические схемы цифровых мультиметров значительно сложнее и содержат в своем составе такие узлы:

  • операционный усилитель;
  • аттенюатор;
  • аналогово-цифровой преобразователь;
  • высокоточный выпрямитель;
  • механический или электронный коммутатор.

Блок-схема является базовой для всех цифровых мультиметров и позволяет осуществлять измерение параметров электрических цепей постоянного и переменного тока с высокой точностью.

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

  • Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
  • Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

Тип мультиметра не влияет на технику измерения.

  • постоянное и переменное напряжение;
  • сопротивление;
  • емкостные и частотные характеристики;
  • силу постоянного и переменного тока;
  • параметры диодов и транзисторов;
  • температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.

Перед подключением нужно обязательно проверить изоляцию щупов. Поврежденные провода нельзя использовать

Алгоритм работы:

  • Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
  • После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
  • Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

Принцип работы стрелочного устройства аналогичен. Щупы подсоединяются к сети, и по шкале нужно считать показания.

Техника безопасности перед работами

Мультитестер — это многофункциональный портативный прибор, который питается от батарейки (обычно «кроны») и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

«Крона» — батарея гальванических элементов питания, габаритные размеры 48,5Х26,5Х17,5 мм. Масса батарейки около 53-55 граммов. Выходное напряжение — 9 В, ёмкость в среднем — 600 мА*ч

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко «сгореть», частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

  1. Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
  2. Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

  1. Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
  2. Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
  3. При работе с разъёмом «20А» время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под «ноль».

Плавкий предохранитель являет собой стеклянную колбу с внешними металлическими контактами в виде «колпачков». Внутри колбы находится кусок проволоки, которая расплавляется в момент перегрузки, она размыкает цепь и сохраняет прибор от поломки

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

Для чего измеряют напряжение

Централизованное энергоснабжение обеспечивается благодаря отдельной обмотке трехфазного трансформатора. К нему одновременно подключают какое-то количество потребителей (домов, квартир). Их общее количество делится на группы. Каждая из каст подключена к одной из трех фаз (обмоток) трансформатора. При этом его возможности (мощность) ограничены. Если суммарная нагрузка по всем квартирам превысит допустимую, напряжение в электрической сети падает до отметок 198 В и ниже. В этом случае работа бытовой техники будет некорректной.

Измерение показателей по Вольтам проводят для того, чтобы обеспечить нормальную работу электроприборам в доме. Либо для определения возможных причин неисправностей техники.

Как измерить напряжение в розетке

При проведении электромонтажных работ после отключения рубильника в щитке необходимо проверить факт напряжения в сети. Это можно сделать индикаторной отверткой или мультиметром. Плюс мультиметра еще и в том, что он позволит определить не только наличие или отсутствие напряжения, но и установить его величину. Что расширяет возможности его использования (например, если нужно зафиксировать напряжение в дневное и ночное время для сохранности электробытовой аппаратуры)

Как проверить напряжение в розетке мультиметром:

Включить прибор
Прокрутить регулятор в положение ACV (тут важно не ошибиться, так как если установить на DCV и попытаться определить напряжение, то тестер выйдет из строя). И выбрать примерную вилку напряжения, если есть сомнения, то смело выбирайте максимальную цифровую границу — 750 В (зависит от модели, предельное значение возможно будет отличаться).
Известно, что в домашней сети напряжение в 220 В

Устанавливать на мультиметре значение меньше этого показателя нельзя, так как это грозит поломкой прибора.
Еще раз убедиться, что на ЖК-дисплее высветились три нуля, переключатель установлен на 750 В (или выше) в секторе ACV. Проверить правильность подключения проводов к измерителю.
Теперь можно щупы вставить в отверстия розетки.
После завершения работы щупы по необходимости вынимаются, а прибор отключается.
На экране высветятся показания в диапазоне 207-253 В, это считается нормой (она прописана в ГОСТ 29322-92).
Как уже написано выше, зона DCV предназначена для замера постоянного напряжения. Практическое применение это находит, если требуется проверить заряд аккумулятора, блока питания либо, к примеру, батарейки, чтобы выяснить, можно ли ее выбрасывать или она послужит еще свое, например в детской игрушке.
Замер происходит достаточно просто. Красный щуп прикладывается к плюсовому контакту, а черный, соответственно, к минусовому. Перепутать тут нестрашно, если соедините наоборот, то на экране будет показано значение со знаком минус. Так как напряжение в батарейках невелико, если стержни прижать пальцами, для человека это не будет опасно.

Как видите, измерить напряжение мультиметром совсем несложно.

Также обратите внимание на такие функции, как подсветка, фиксирование результатов измерения, эргономичность (насколько удобно держать в руке), подставка. Все эти опции добавят комфорта в эксплуатации тестера

Показания прибора

Замеры уровня напряжения в электрической сети с переменным током осуществляются вне зависимости от того, какой из щупов измерительного прибора касается фазы, а какой — ноля.

При наличии в электрической розетке напряжения, показатели мультиметра являются неизменными и составляют 220 (+/-) Вольт. При отсутствии в сети напряжения, измерительный прибор покажет на дисплее 0 Вольт.

В этом случае положение регулятора при выборе режима должно быть представлено сектором с маркировкой DСV.

Важно помнить об особенности мультиметра отображать правильные данные замеров, но с отрицательным знаком, при неправильно установленных щупах. Только правильная организация проверки напряжения тестером позволяет получить максимально точные данные, обнаружить и устранить неполадку в электрической розетке

Только правильная организация проверки напряжения тестером позволяет получить максимально точные данные, обнаружить и устранить неполадку в электрической розетке.

Замер напряжения

Проверить мультиметром напряжение в розетке очень просто. Для этого необходимо сделать следующее:

  1. Измерительный прибор перевести в режим вольтметра. Выбрать опцию замера переменного напряжения круговой рукояткой с порогом измерений 600–1000 v. Каждый прибор имеет индивидуальный параметр порогового измерения, как отмечалось в статье выше.
  2. Красный измерительный щуп соединить с первым разъемом розетки.
  3. Черный измерительный щуп вставить во второй разъем.

На экране высветится значение переменного напряжения.

Если мультиметр не показал величину напряжения, то это значит, что электрическая цепь имеет какое-то повреждение. Далее будет дана пошаговая инструкция, как прозвонить розетку мультиметром.

Измерение разных параметров

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

  1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
  2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Измерение напряжения

Прежде чем померить напряжение, подготавливают мультитестер: черный провод направляют в клемму, которая промаркирована как COM (земля). Красный провод вставляют в клемму с буквой V. Причем V обычно расположена рядом с прочими буквенными обозначениями (например, VΩmA). Рядом с колесиком подбора режимов указаны пограничные значения — 200 и 750 вольт. Для измерения нужно установить значение 750, а не 200 вольт, так как в противном случае можно вывести прибор из строя.

Когда на мониторе появятся нули, устройство готово к эксплуатации. Щупы направляют в розетку, чтобы получить информацию о наличии в сети напряжения как такового. Если замер осуществляется в электросети переменного тока, безразлично, каким щупом прикасаться к фазе, а каким — к нулю. Результатом будет 220 вольт, если напряжение имеется, или ноль, если оно отсутствует.

При постоянном напряжении замер производится практически так же, но есть и отличие: щуп с черным проводником подводят к минусу, а красный — к плюсу (при условии, что они корректно подключены к клеммам устройства). Колесико для выбора режимов должно быть установлено на DCV.

Замер силы тока

Качественная техника позволяет измерять силу переменного тока. Об этом свидетельствует обозначение A~. На недорогих устройствах на шкале чаще всего имеется только аббревиатура DCA (постоянный ток). Пользоваться таким прибором сложнее: придется вспомнить основы построения электрических цепей.

Измерение силы тока осуществляется по тому же принципу, что и замер напряжения. Отличие в последовательном подключении мультиметра к цепи. Проводник от первого разъема стыкуют с первым щупом прибора (в случае с лампой контакт находится на цоколе). От второго контакта цоколя проводник направляют ко второму розеточному разъему. При замыкании электроцепи на мониторе прибора появляется результат измерений — сила тока, идущая через осветительное устройство.

Измерение сопротивления

Как правило, диапазон измерения сопротивления мультиметра разбит на пять диапазонов:

Большинство мультиметров имеют еще один диапазон, обозначенный значком диода или зуммера – он предназначен для проверки контакта. Когда контакт замкнут, загорается светодиод и звучит сигнал. В некоторых видах мультиметров эту функцию выполняет диапазон 200 Ом.

В быту измерение сопротивления, как правило, используется для проверки обрывов в электрической цепи, а также исправности некоторых бытовых приборов, например, электрических лампочек, утюга, обмотки электродвигателя и т.д.

Измеряя сопротивление, можно проверить исправность предохранителя, работоспособность выключателя и других коммутирующих устройств.

Если в левой части дисплея появляется единица, то это значит, что сопротивление измеряемой цепи выше включенного диапазона, необходимо переключиться на следующий. Единица во всех диапазонах измерения сопротивления говорит о наличии обрыва в цепи.

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Как измерить силу тока в розетке мультиметром

Перед началом проведения замеров к прибору в первую очередь подключаются измерительные щупы. Каждый из них имеет собственный цвет – черный и красный. Щуп черного цвета обычно общий, нулевой или минусовой, поэтому его подключение осуществляется к нижнему разъему, обозначенному символами СОМ. Другой щуп красного цвета при выполнении измерений подключается к среднему разъему. Существует разъем, расположенный в верхней части мультиметра, в который подключается красный щуп когда измеряется переменный ток величиной до 10 ампер.

После подключения щупов выбирается нужный режим работы путем поворота круглого переключателя и установки его в нужное положение. Если величина измеряемого параметра известна заранее, то выставляемый предел измерений должен немного превышать его. Такая мера позволяет уберечь мультиметр от перегорания. В том случае когда сведения о возможных показаниях прибора отсутствуют, выставляется максимально возможный предел измерений.

Напряжение в электрической розетке 220В

Как проверить напряжение в розетке мультиметром

Электроприборы относят к источникам повышенной опасности. И чтобы снизить вероятность поражения током разработаны приборы, позволяющие измерить напряжение. И стоит рассмотреть разновидности этих приборов, принципы их работы. И как измерить напряжение в розетке мультиметром.

Краткое содержимое статьи:

Разновидности тестеров

Мультиметр (или мультитестер) это портативный прибор, позволяющий определить несколько параметров, касающихся электрической сети и подключенных к ней приборов. К ним относят показатели:

  • постоянного или переменного напряжения;
  • постоянного или переменного тока;
  • сопротивления;
  • емкости;
  • проводящих свойств кабелей и проводов;
  • работоспособности диодов.

Решая, чем проверить напряжение в розетке, можно выбрать аналоговый или цифровой мультиметр. Эти типы устройств отличаются по конструкции, точности предоставляемых данных и удобству.

Когда требуется измерить напряжение

Согласно статистике, в быту используется несколько типов электрических сетей. Стандартным вариантом считается система, дающая напряжение в 220 вольт с частотой в 50 Гц. Она представлена двумя проводами: фазой и нулем. При этом розетка выполняет функцию выхода.

В некоторых домах с недавнего времени стали устанавливать трехфазную систему электропитания, дающей напряжение в 380 В. Это позволяет обеспечить энергией более мощные устройства, на которые традиционная проводка не рассчитана.

Поэтому измерить номинальное напряжение в розетках необходимо, чтобы понять разумность подключения нового прибора в систему. И способность проводки выдержать дополнительную нагрузку.

Подобная процедура потребуется в ряде других ситуаций:

  • если в люстре не горит исправная лампочка;
  • при проверке исправности проводов;
  • при определении работоспособности розетки или выключателя.

И умение использовать мультиметр самостоятельно будет достойной альтернативой вызова мастера. А сведения о нестабильном токе позволят защитить бытовую технику, приобретя стабилизаторы напряжения.

Подготовительный этап

Каждая инструкция для проверки напряжения включает в себя напоминание способ подачи тока в разных приборах и системах отличается. Так, в розетке этот процесс носит переменный характер. В то время, как в батарейках и аккумуляторах подача осуществляется непрерывно. Для измерения показателей в тестере имеется несколько положений. И перед работой необходимо перевести переключатель в нужную позицию.

Также стоит помнить, что каждое устройство имеет предел в измерении напряжения. И если данный параметр заранее неизвестен, потребуется перевести рычаг в максимальное положение.

Как производится замер напряжения

В процессе работы важным считается умение правильно вставить щупы тестера. Большая часть устройств имеет 2 таких элемента, отмеченных красным и черным цветами. При этом черный предназначен для гнезда, отмеченного СОМ, а красный вставляется в разъём V. Третье гнездо розетки редко требуется для подобных процедур, поскольку оно предназначено для высоких токов. Но если необходимо использовать именно его, то в него вставляется красный щуп.

Чтобы избежать выхода прибора из строя, нельзя подсоединять его без нагрузки. Для оптимальной работы мультиметра в цепи должна быть как минимум лампочка. При работе с щупами требуется избегать прикосновений к их металлическим частям. Все манипуляции следует производить, держать за их изолированные элементы.

При контакте с розеткой нужно следить, чтобы щупы не соприкасались между собой, так как это может вызвать короткое замыкание. И если работа произведена верно, на табло появится значение напряжения.

Не стоит ожидать, что этот показатель будет равен 220 В. Учитывая возможные перепады в сети, результат будет немного больше или меньше. Допустимой погрешностью считается разница в 20 В.

Подведём итоги: измерение напряжение в розетке это действие, позволяющее контролировать состояние проводки и безопасность подсоединенных к ней приборов. Для работы можно выбрать мультиметр, отличающийся по принципу работы.

И независимо от типа устройства, необходимо не забывать о правильности обращения с щупами, использования устройства в правильном режиме и наличии соответствующей нагрузки. Все это позволит получить точный результат измерения безопасно для здоровья.

Фото советы как проверить напряжение в розетке мультиметром

Вам понравилась статья? Поделитесь 😉



Как проверить напряжение в розетке мультиметром

Бывает, что подключенный к розетке электроприбор не работает. Из-за чего это происходит? Из-за неисправности проводки или самого электрического устройства? Установить истинную причину можно с помощью простых действий. О том, как проверить напряжение в розетке мультиметром, мы расскажем в нашей статье.

Для чего нужно знать напряжение в розетке

Современный дом наполнен множеством электроприборов — чайники, утюги, стиральные машины, холодильники, телевизоры и т.д. Чтобы они хорошо и долго работали, требуется качественное электричество, параметры которого стабильны. Если напряжение не соответствует номиналу, техника будет перегреваться и быстро выходить из строя. Неполадки также могут быть, если в сети часто наблюдаются сильные колебания.

Когда возникла проблема — прибор перестал функционировать, — первым шагом к ее устранению будет определение напряжения в розетках. Если оно нормальное, причина поломок может крыться в другом — износе, производственном браке или неправильной эксплуатации. Поэтому, прежде чем идти в ремонтную мастерскую, стоит выяснить, все ли в порядке с электророзеткой.

Напряжение в розетке — какое оно

В домашних сетях всех объектов на территории России, протекает переменный ток. В отличие от постоянного, направление и величина которого не зависят от времени, его параметры изменяются с частотой 50 Гц (50 колебаний в секунду). Одно из направлений тока условно принято положительным, другое — отрицательным.

Напряжение в розетке — это напряжение переменного тока, который подается через уличные ЛЭП. Если начальный потенциал на подстанциях достигает нескольких тысяч вольт, то пройдя через понижающие трансформаторы, значение уменьшается до номинала 220 В, принятого для большинства сетей.

В некоторых случаях устраивается трехфазная сеть система напряжением 380 В. Это целесообразно, когда на объекте много точек, потребляющих электрический ток, или установлено мощное оборудование. Например, в доме, отапливаемом от электрокотла, с мастерской, обогреваемым бассейном, сауной. Но в этом случае 380 В будет только на входе. А дальше ветки с разным энергопотреблением разделяются по фазам — гараж и баня на одну, жилые комнаты на другую, кухня с постирочной — на третью. Это позволяет оптимально распределить напряжение между точками. Соответственно, в розетках разных помещений будет разный потенциал — 380 или 220 В.

В результате ударов молний, отказа оборудования, электромагнитных помех или при подключении большой нагрузки в сети наблюдаются отклонения, провалы и перенапряжения. Они компенсируются соответствующими устройствами на всем пути прохождения тока, включая срабатывание защиты домашней сети. Тогда внутренняя проводка и бытовая техника не подвергаются воздействию этих разрушающих факторов, а напряжение в розетке остается стабильным.

В Америке, Японии и некоторых европейских странах стандарты тока отличаются от российских. Большинство их электроприборов рассчитано на напряжение 100-127 В и частоту 60 Гц. Изготовители мультиметров, стараясь увеличить реализацию своей продукции, выпускают универсальные устройства, которые можно использовать при различных номинальных значениях тока. Поэтому современные тестеры для измерения характеристик электрических сетей имеют развернутую шкалу.

Допустимые напряжения в домовой сети

Согласно ГОСТ 29322-2014 стандартное напряжение может достигать значений 230 В ± 10%, то есть 207-253 В. Старым ГОСТ 13109-97 оно ограничивалось более низкими цифрами — 220 В ± 10% = 198-242 В. При этом нормально допустимым считается отклонение 5%, а предельно допустимым 10%.

Соответственно этим двум нормативам в потребительской сети должны обеспечиваться условия, при которых напряжение не выше 253 и не ниже 198 В. Внутри этого интервала потенциал является нормальным, то есть в розетке может быть как 200, так и 250 В.

Однако чуткие электроприборы негативно реагируют на такие отклонения. Морозильник, лампочка или водяной насос работают в несвойственном им режиме, и срок их службы может значительно уменьшиться. Еще более капризны асинхронные двигатели, которые при отличии напряжения от номинала всего на 5% перегреваются и быстро выходят из строя.

Если вы заметили частые скачки напряжения, нужно жаловаться в местные организации: электросетевую компанию, управление ЖКХ, Роспотребнадзор или жилищную инспекцию. Заявление можно подавать онлайн не выходя из дома. Помимо того, что должны быть приняты меры по устранению недостатков сети, плата за электроэнергию может пересматриваться в сторону уменьшения. Закон прописывает 0,15% скидки за каждый час поставки некачественного ресурса, а в некоторых случаях допускается снижение оплаты за электричество до 0.

Как проверить напряжение мультиметром в розетке 220 вольт: пошаговая инструкция

Один из самых доступных и распространенных приборов для исследования цепи — мобильный мультиметр. Он измеряет не только напряжение, но и другие величины — силу тока, сопротивление, емкость конденсаторов. Некоторые модели могут определять температуру, усиление транзисторов, частоту переменного тока, проводить тест диодов, прозвонку.

Выбор режима

Для установки нужного режима и диапазона на корпусе прибора нанесены специальные значки. Измерение напряжения переменного тока проводится при положении переключателя в секторе, обозначенном V˜ (важно не перепутать с постоянным, который определяется в другом сегменте со значком V-).

Теперь необходимо выбрать нужный предел измерения. Для всех российских сетей рекомендуется устанавливать диапазон 750 В, поскольку напряжение превышает 200 В. Если выставить рычаг на более низкую ступень, напряжение отобразится на дисплее в виде единицы.

Для измерения силы тока ошибка подключения может стать критичной. Легкоплавкие предохранители выйдут из строя, и прибор придется ремонтировать. Поэтому выбирать диапазон нужно с запасом, особенно, если нет уверенности в верхних границах параметров тока.

Подключение щупов

Электроприборы или участки цепи подключаются к мультиметру с помощью 2 проводников красного и черного цвета. Концы щупов со штекерами вставляются в отверстия на тестере, а с заостренными стержнями — набрасываются на контакты.

Разъемов может быть от 2 до 4 в зависимости от набора возможностей и функций:

  • Выход со значком COM — это «база»,»ноль», «земля». К нему всегда присоединяется черный щуп.
  • VΩmA — разъем для измерения напряжения, сопротивления и силы тока до 200 мА, красный щуп.
  • 10А — отверстие для измерения тока до 10 А, красный щуп.

Напряжение в розетке определяется при замкнутой цепи, но, в отличие от силы тока, без нагрузки. Для проведения измерений щупы нужно вставить в соответствующие разъемы — черный в COM, красный — в VΩmA.

Измерение напряжения

Все работы с электрическим оборудованием несут в себе потенциальную опасность. Избежать ее помогут простые правила:

  • не дотрагиваться до открытых проводников;
  • не держать щупы обеими руками, чтобы при нечаянном замыкании цепи ток не проходил через все тело;
  • при близком положении наконечников во время измерения использовать зажим «крокодил».

Щупы нужно взять в одну руку, ввести концы в отверстия в розетке и дождаться стабилизации показаний. Причем неважно, какой из них будет на фазе, а какой на нуле. Мультиметр покажет абсолютное значение потенциала в вольтах.

Отвертка-индикатор

Для определения фазы в розетке можно использовать отвертку-тестер. Это небольшой прибор в виде обычной отвертки с прозрачной ручкой, в которую встроен светодиодная лампочка. При замыкании рабочей цепи она загорается, что свидетельствует о наличии напряжения. На торце рукоятки расположена контактная пластина для определения 0.

Правила проведения испытаний:

  1. Держа аккуратно отвертку в руке, вставить наконечник в гнездо розетки.
  2. При наличии фазы светодиодный индикатор внутри прозрачной ручки загорится. Если света нет, то это нулевой проводник.
  3. Чтобы проверить, есть ли в цепи ток, наложить палец на торец. Цепь замкнется, индикатор сработает.

С помощью такой отвертки-индикатора нельзя установить числовое значение потенциала, но для определения обрыва вполне достаточно. Гораздо больше возможностей у отвертки с расширенным функционалом. Этот миниатюрный прибор имеет переключатель с 3 режимами:

  • О — для контактного определения напряжения, при наличии загорается красный диод;
  • L — для бесконтактной работы, при приближении к фазе горит зеленый свет;
  • Н — для работы бесконтактным методом с высокой чувствительностью, помимо зеленого диода сигнал подает звуковой зуммер.

Выбор режима определяется возможностью открытого контакта с проводниками, а также сопротивлением цепи. Для О оно должно составлять не более 5 мОм, для L и H — 50 и 100 мОм соответственно.

На боковой части корпуса отвертки-индикатора находится металлическая пластина. Во время контактной работы для определения фазы трогать ее не нужно. Если производится прозвонка, то в режиме О жалом касаются контактов, а палец накладывается на пластину, образуя перемычку в цепи. При целостности цепи загорается красный индикатор. Таким способом проверяются не только розетки, но и лампы накаливания, ТЭН, выключатели и другие устройства.

Определение места обрыва

Отвертка-индикатор поможет быстро определить обрыв даже без контакта с цепью. Для этого достаточно поднести отвертку к проводам. Она реагирует на магнитное поле, которое присутствует вокруг проводника с переменным током. Если индикатор зажегся, обрыва нет, в противном случае — фиксируется повреждение.

Возможна другая ситуация, когда тока в данном проводнике быть не должно. Но если сработал светодиод и зуммер, то монтаж электропроводки выполнен неправильно. Такое бывает, например, при подключении люстр. Лампа в этом случае не горит, но находится под напряжением из-за ошибок электромонтера. Чтобы заменить перегоревшую лампочку и избежать удара током, необходимо отключить эту ветку через автомат.

Если прибор перестал работать

Иногда бывает, что дрель или светильник, подключенные через удлинитель, неожиданно перестали работать. Как определить, что послужило причиной — неисправность розетки, удлинителя или самого прибора?

Провести проверку, имея под рукой отвертку-индикатор, очень просто:

  1. Сначала обследуется розетка. Определяется наличие напряжения и расположение гнезд с 0 и фазой. Таким образом исключаются неполадки в розетке.
  2. Затем отвертка подносится поочередно к каждому участку цепи — удлинителю и неработающему устройству.
  3. В случае целостности проводника, подключенного к фазе, последует сигнал индикатора.
  4. Следующий шаг — вилка удлинителя переворачивается и вставляется снова в розетку, при этом 0 и фаза меняются местами.
  5. Опять производится прозвонка проводов.
  6. При отсутствии сигнала будет понятно, какой участок поврежден.

Если обрыв не обнаружен, значит, напряжения недостаточно в самой сети. Узнать это можно с помощью мультиметра, который покажет точное числовое значение.

Как измерить трехфазное напряжение

Трехфазная розетка отличается от однофазной. Она содержит не 2 разъема, а 4 или 5 — А, В, С для каждой фазы, N для нейтрали и в некоторых моделях PE для заземления. При правильном подключении напряжение между фазами и рабочим нулем будет равно 220 В (оно называется фазным), а между парами фаз — 380 В (линейное напряжение).

Чтобы проверить исправность розетки, придется выполнить 6 измерений:

  • А-N;
  • В-N;
  • С-N;
  • А-В;
  • А-С;
  • С-В.

Должно получиться 3 результата по 220 В и 3 по 380 В. Если нужно проверить напряжение между нулем и заземлением, производится еще одно измерение N-PE. В исправной системе оно равно или очень близко к 0.

Заключение

Как проверить напряжение в розетке мультиметром — задача достаточно простая. Нужно выставить правильный режим дисковым переключателем и с помощью 2 щупов провести измерения. С этой же целью используются индикаторные отвертки, но они определяют только наличие потенциала, а не его численное значение.

Как проверить напряжение в розетке мультиметром

Работать с электричеством приходится в условиях повышенной опасности. Уменьшить риск позволяет измерительное оборудование, с помощью которого можно проверить напряжение в сети. Существуют различные способы проверки напряжения, но самым удобным приспособлением зарекомендовал себя специальный прибор — мультиметр. О том, как проверить напряжение в розетке мультиметром, пойдет речь в этой статье.

Содержание

  • Разновидности прибора
  • Параметры для измерения
  • Бытовая электросеть
  • Техника безопасности
  • Условные обозначения
  • Подключение щупов в мультитестер
  • Измерение разных параметров
    • Измерение сопротивления провода
    • Измерение напряжения
    • Замер силы тока
    • Замер силы тока вольтметром

Разновидности прибора

Мультиметр (мультитестер) представляет собой прибор для замеров самых разных параметров электросети, а также других питающихся от нее элементов.

Устройство позволяет с высокой точностью установить такие характеристики сети, как напряжение, ток, сопротивление и целый ряд других данных. Мультитестер дает возможность также проверять транзисторы, выполнять «прозвон» кабелей и проводов, тестировать диоды и т.п.

С точки зрения исполнения самого прибора выделяют аналоговые и цифровые мультиметры. Приборы отличаются по функциональным характеристикам, точности работы, качеству изготовления, комплектации.

Аналоговые тестеры нередко именуют вольтметрами или амперметрами, так как такие приборы обычно настроены на выполнение 2-3 функций и не более того. Аналоговые устройства показывают результаты измерений обычной стрелкой на шкале. Такая техника довольно сложна в эксплуатации, требует определенного опыта. Новичок далеко не сразу разберется со всеми имеющимися шкалами, чтобы определить конечное значение электрических данных. К тому же, аналоговое оборудование не способно фиксировать стрелку на позиции, что затрудняет работу с ним.

Цифровое устройство выдает результаты замеров в электронном виде (на жидкокристаллический монитор). Прибор прост в эксплуатации и резко уменьшает участие человеческого фактора, а значит и ошибки в измерениях. Простота и точность показаний сделали цифровые устройства самыми популярными на рынке.

Параметры для измерения

Мультитестер позволяет не только выяснить, какое напряжение в розетке, но и произвести следующие типы измерений:

  • показатель переменного и постоянного напряжения и тока;
  • электрическое сопротивление;
  • емкость;
  • температура;
  • частота;
  • характеристики диодов и транзисторов.

Измерения позволяют получить большой объем нужной информации. К примеру, проверив напряжение в батарейке, можно сделать вывод об остатке ее рабочего ресурса. Другой пример: новая лампа не горит, а после проверки напряжения оказывается, что проблема в электропроводке. Мультиметр поможет и в ситуации, когда нужно удостовериться, что электричество действительно отключено во всей квартире (при проведении электромонтажных работ).

Бытовая электросеть

Чтобы правильно выполнить измерения, нужно иметь хотя бы минимальные представления о параметрах сети электропитания. Розетка является точкой приема напряжения, поэтому полезно знать о величине этого параметра.

В мировой практике принято несколько категорий электросетей, которыми пользуются бытовые потребители. Сколько в розетке вольт знает каждый — 220. Частота составляет 50 герц. В системе имеются два провода (фазовый и нулевой).

Для энергообеспечения частных домов и современных квартир нередко подводят трехфазную сеть, где напряжение составляет 380 вольт, а частота — все те же 50 Герц. Трехфазные схемы рассчитаны на мощные бытовые приборы и оборудование.

Многие электроприборы рассчитаны на некую заданную частоту и напряжение. К примеру, азиатская техника часто предназначена для работы с 60 герцами. В условиях стандартных 50 герц оборудование просто выйдет из строя. Некорректная частота или напряжение по отношению к технике может значительно поменять коэффициент ее полезного действия, что также приведет к поломке.

Техника безопасности

Мультитестер представляет собой достаточно надежный прибор с точки зрения безопасности. Однако его использование все же требует соблюдения определенных правил. В тестере имеется внутренняя защита от чрезмерных нагрузок. Тем не менее, если с прибором обращаются безграмотно, он может быстро выйти из строя.

При замерах входного переменного напряжения рекомендуется придерживаться таких правил:

  1. Если неизвестен примерный показатель замеряемого напряжения, переключатель нужно поставить на максимальный диапазон.
  2. Нельзя подавать на вход напряжение, превышающее 750 вольт. В противном случае существует высокая вероятность разрушения внутренней цепи.

Важно! Нельзя касаться элементов электрической сети, не надев диэлектрические перчатки.

При замерах входного постоянного и переменного тока следует соблюдать следующие правила:

  1. Если предварительные данные по величине измеряемого тока не предопределены, переключатель устанавливают на предельно возможный диапазон.
  2. Если на жидкокристаллическом дисплее установлена единица, триггер следует поставить на соседний диапазон в направлении большего значения.
  3. Время тестирования при работе с 20-амперным диапазоном должно быть не более 15 секунд. Дело в том, что для этого режима плавкий предохранитель не предусмотрен.

При замерах внутреннего сопротивления цепи необходимо удостовериться, что электропитание отключено, а конденсаторы полностью разряжены.

Также следует придерживаться правил хранения оборудования и ухода за ним. Нельзя подавать на вход напряжение, когда поворотный переключатель в позиции Ohm. Не рекомендуется эксплуатировать прибор при открытой или неполностью закрытой крышке.

Существует еще одно правило, касающееся правильной эксплуатации мультиметра. Недопустима замена гальванического элемента и предохранителя при работающем приборе. Необходимо выключить мультиметр и отсоединить все щупы.

Условные обозначения

Мультиметр включает несколько стандартных элементов, в том числе дисплей или стеклянную шкалу, круговой переключатель, розетки для присоединения щупов.

В качестве примера ниже показаны условные обозначения, применяемые для модели мультитестера DT9205A.

Подключение щупов в мультитестер

Щупы представляют собой коннекторы для измерения параметров электрических компонентов и участков электроцепи. Устройства помогают объединить разъемы мультиметра с другими выходами. Щупы выглядят как металлический стержень, изолированный пластиком. На одном из концов щупа имеется провод с коннектором для соединения с разъемами (20A, A, VΩ, COM).

Обратите внимание! Чтобы использовать все возможности мультитестера, нужно иметь дополнительный арсенал щупов, где вместо стержня применяются зубчатые зажимы.

Большая часть измерительного оборудования поставляется из Китая. Некоторые изделия вполне качественные, однако встречается и низкокачественная продукция. Как правило, производители дешевых изделий экономят на материалах для щупов, в результате чего те быстро становятся непригодными для использования.

Щупы при желании можно изготовить своими руками. Нужные детали несложно найти на местном радиорынке или в магазине радиотоваров. В качестве изоляции можно применить подручные материалы, например, пустые пластиковые ампулы или оболочки от шариковых ручек.

Измерение разных параметров

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

  1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
  2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Измерение напряжения

Прежде чем померить напряжение, подготавливают мультитестер: черный провод направляют в клемму, которая промаркирована как COM (земля). Красный провод вставляют в клемму с буквой V. Причем V обычно расположена рядом с прочими буквенными обозначениями (например, VΩmA). Рядом с колесиком подбора режимов указаны пограничные значения — 200 и 750 вольт. Для измерения нужно установить значение 750, а не 200 вольт, так как в противном случае можно вывести прибор из строя.

Когда на мониторе появятся нули, устройство готово к эксплуатации. Щупы направляют в розетку, чтобы получить информацию о наличии в сети напряжения как такового. Если замер осуществляется в электросети переменного тока, безразлично, каким щупом прикасаться к фазе, а каким — к нулю. Результатом будет 220 вольт, если напряжение имеется, или ноль, если оно отсутствует.

При постоянном напряжении замер производится практически так же, но есть и отличие: щуп с черным проводником подводят к минусу, а красный — к плюсу (при условии, что они корректно подключены к клеммам устройства). Колесико для выбора режимов должно быть установлено на DCV.

Обратите внимание! Измерить напряжение нужно так, чтобы не перепутать полярность. Если при измерении напряжения случайно перепутать полярность, на мониторе появится правильный результат, однако со знаком минуса.

Замер силы тока

Качественная техника позволяет измерять силу переменного тока. Об этом свидетельствует обозначение A~. На недорогих устройствах на шкале чаще всего имеется только аббревиатура DCA (постоянный ток). Пользоваться таким прибором сложнее: придется вспомнить основы построения электрических цепей.

Измерение силы тока осуществляется по тому же принципу, что и замер напряжения. Отличие в последовательном подключении мультиметра к цепи. Проводник от первого разъема стыкуют с первым щупом прибора (в случае с лампой контакт находится на цоколе). От второго контакта цоколя проводник направляют ко второму розеточному разъему. При замыкании электроцепи на мониторе прибора появляется результат измерений — сила тока, идущая через осветительное устройство.

Замер силы тока вольтметром

Иногда нужно срочно произвести замер переменного тока, но в наличии имеется лишь недорогой мультиметр, не обладающий широкой функциональностью. В такой ситуации подойдет замер при помощи метода шунтирования.

Способ описывается формулой:

Согласно формуле, если R равняется единице, сила тока в электроцепи соответствует напряжению. Чтобы осуществить замер, нужно подобрать проводник, сопротивление которого — 1 Ом. Подойдет длинный трансформаторный провод или спираль от электрической печки. Сопротивление проводника (то есть его длина) контролируется при помощи мультитестера в режиме теста.

В конечном счете получается такая схема (используется лампа накаливания):

  1. От первого розеточного разъема проводник направляют к шунту. Тут же подключают щуп мультитестера.
  2. Второй щуп прибора стыкуют с другим концом шунта. От места соприкосновения щупа и шунта провод идет к первому контакту цоколя прибора освещения.
  3. От второго контакта лампы провод направляют ко второму розеточному разъему.

Чтобы замерить напряжение, мультитестер ставят в переменный режим. Прибор должен подключаться к шунту только параллельно (важное условие). Если включить питание, мультиметр определит напряжение, которое равняется силе тока, идущего по шунту. Этот показатель будет аналогичен напряжению при нагрузке.

Даже не очень дорогой мультитестер позволит произвести измерения, вполне достаточные для домашнего применения. Перед покупкой рекомендуется освоить или освежить в памяти основы построения электроцепей и работы в них измерительных устройств.

Как проверить напряжение мультиметром (измерение вольтажа в розетке)

Содержание

  1. Отличия постоянного напряжения от переменного
  2. Как замерить постоянное напряжение
  3. Настройка прибора
  4. Пример измерения на аккумуляторе и блоке питания
  5. Как замерить переменное напряжение
  6. Настройка тестера
  7. Пример наличия напряжения в розетке 220В и 380В
  8. Ошибки и меры безопасности

Мультиметр (тестер) позволяет замерить не одну, а несколько электрических величин. Одно из наиболее частых применений этого прибора – измерение переменного и постоянного напряжений.

Отличия постоянного напряжения от переменного

В быту и на производстве пользователю могут встретиться, большей частью, два вида напряжения – постоянное и переменное. Постоянным (DC) называется такой вид разности потенциалов, величина которого постоянна во времени или медленно и непериодически снижается (например, при разряде аккумулятора). Источниками такого напряжения могут служить аккумулятор, конденсатор, гальванический элемент, блок питания и т.п.

Постоянное напряжение

Величина переменного напряжения (AC) периодически изменяется во времени по какому-либо закону. В быту и промышленности оно имеет форму синусоиды, длительность периода которой составляет 0,02 секунды, что соответствует частоте 50 герц. Для специальных целей может использоваться другая форма (прямоугольная, треугольная и т.п.) или другая частота (400 Гц и т.п.).

Переменное напряжение.

Наиболее наглядная величина, характеризующая такое напряжение – амплитуда (величина от пика до пика). Но обычные вольтметры (включая цифровые и стрелочные тестеры) измеряют не амплитудное, а действующее (эффективное) напряжение. Его значение равно значению такого постоянного напряжения, при котором количество теплоты при прохождении через проводник будет одинаково с измеряемым переменным. Графически это означает, что площадь, перекрываемая синусоидой (зеленая штриховка на рисунке) равна площади прямоугольника, ограниченного действующим постоянным значением (красная штриховака).

Действующее напряжение.

Эффективное значение всегда меньше амплитуды – для синусоиды примерно в 1,7 раза. Для бытовой сети эффективное значение составляет 220 вольт, а амплитудное – 380 вольт. Данное соотношение верно только для синусоидальной формы. Для других форм (прямоугольник, треугольник) отношение амплитудного значения к действующему будет иным. Тестер приспособлен для замера синусоиды, поэтому при попытке измерить напряжение другой формы погрешность значительно увеличится.

Как замерить постоянное напряжение

Чтобы проверить мультиметром постоянное напряжение, надо выполнить два действия – подготовка тестера и собственно замер.

Настройка прибора

Перед началом измерения надо включить на тестере необходимый режим. Если имеется тестер с ручным выбором предела измеряемого напряжения, надо выбрать сектор с обозначением V= или подобным символом. Также надо установить переключатель в положение предела, заведомо превышающего предполагаемый измеряемый уровень. Так, при замере на клеммах автомобильного аккумулятора есть основания предполагать, что на щупах мультиметра не окажется более 12 вольт. Поэтому надо выбрать предел 20 вольт.


Прибор с ручным выбором предела, готовый к замеру DC до 20 вольт.

Если используется мультиметр с автоматическим выбором предела измерения, надо установить переключатель в положение V (или обозначенное подобным символом. Возможно, чтобы переключить мультиметр в нужный режим потребуется нажать дополнительную кнопку. Контролировать возможность измерения постоянного напряжения можно по символам на дисплее (DC и т.п.).

Тестер, на котором выбран режим измерения DC с автоматическим выбором предела.

Пример измерения на аккумуляторе и блоке питания

Источником постоянного напряжения является, например, аккумулятор от источника бесперебойного питания. Можно измерить уровень на его клеммах с помощью мультиметра, на котором установлен режим измерения DC. Первое измерение производится тестером с автоматическим выбором предела. Надо положительный (красный) провод подключить к плюсовому выводу аккумулятора, а отрицательный (черный) – к минусовому. На дисплее будет индицироваться значение напряжения аккумулятора.


Правильная (слева) и неправильная (справа) полярность подключения измерительного прибора.

Если прибор имеет ручное переключение пределов, то значение на индикаторе будет зависеть от выбранного лимита:

  • при наилучшем для данного измерителя пределе (20 вольт) индицируется напряжение с точностью до 2 знаков после запятой – оптимально для всех ситуаций;
  • при завышенном пределе на индикаторе после десятичной запятой виден всего лишь один знак – в большинстве случаев этого достаточно;
  • если выбранный лимит (в данном случае 2 вольта) ниже измеряемого значения, на индикатор выводится знак перегрузки (-1).

Если установленный предел не устраивает пользователя, его надо переключить в необходимую сторону.

Измерение постоянного напряжения на оптимальном, повышенном и пониженном пределе (слева направо).

Используя свойство тестера индицировать полярность, можно определить расположение отрицательного и положительного выводов источника питания. Например, имеется БП от ноутбука, который предполагается использовать в других целях (в качестве зарядника для автомобильного аккумулятора и т.п.). В первую очередь надо определить, какой из электродов на разъеме плюсовой, а какой минусовой. Сделать это можно с помощью мультиметра. Подключив его к выводам БП надо определить, какое напряжение индицируется. Если положительное, значит красный провод подключен к плюсу, черный к минусу. Если на индикаторе перед числом стоит знак «минус», значит красный провод подключен к отрицательному контакту блока питания, а черный – к положительному.

Напряжение индицируется без знака «минус» — красный провод подключен к плюсу коннектора.

Для наглядности рекомендуем видео.

Как замерить переменное напряжение

Переменное напряжение измеряется в те же два этапа.

Настройка тестера

Режим измерения переменного напряжения включается схожим образом. Для тестера с ручным выбором предела надо поставить указатель работы в сектор V~ (или аналогичное), а дальше выбрать положение, заведомо превышающее предполагаемый уровень. Если надо замерить напряжение в сети, логично предположить там наличие не менее 220 вольт, поэтому для указанного на фото прибора надо выбрать 750 вольт (предел 200 не подойдет).

Прибор с ручным выбором предела, установленный в измерение AC до 750 В.

У мультиметра с автоматическим выбором предела надо также выбрать режим измерения V, проконтролировать готовность измерения переменного напряжения по символам на дисплее. При необходимости тестер надо перевести в нужное положение, нажав функциональную кнопку.

Тестер с автоматическим выбором предела в режиме измерения переменки (на дисплее символы AC и ~).

Пример наличия напряжения в розетке 220В и 380В

В качестве примера можно померить напряжение в бытовой розетке. Переключив мультиметр в соответствующий режим, надо подключить щупы к контактам розетки. Полярность подключения значения не имеет. Если розетка исправна, на индикаторе будет около 220 вольт AC. Выбор пределов измерения производится точно так же, как и для постоянного напряжения.

Измерение переменного напряжения в розетке.

Если предстоит измерение в розетке 380 вольт, то надо иметь в виду, что трехфазная система состоит из трех фазных проводов и нулевого провода. Не вдаваясь глубоко в теорию, надо заметить, что в такой сети существуют фазные и линейные напряжения:

  • линейные (измеряются между фазами) равны 380 вольт;
  • фазные (измеряются между каждой фазой и общим проводом) равны 220 вольт.
Измерение фазных и линейных напряжений.

При измерении уровней на выводах трехфазной розетки надо быть готовым, что напряжения будут разными. И наоборот – по итогам измерений можно определить фазные и линейные провода:

  • если между контактом и любым другим контактом тестер показывает 380 вольт, значит это фазный провод;
  • если между измеряемым контактом и остальными контактами индицируется 220 вольт, значит, это ноль.

Линейный (слева) и фазный (справа) уровни в розетке 380/220 вольт.

Для закрепления информации видеоролик.

Ошибки и меры безопасности

При измерении напряжения надо соблюдать определенные меры предосторожности. Безопасными для человека считаются напряжения 50 вольт AC и 120 вольт DC. Если предполагается, что в точках измерения уровень будет превышать эти значения, надо обращать особое внимание на состояние щупов – они не должны иметь повреждений изоляции. Брать выводы тестера можно только за изолированные части. При замерах надо следить, чтобы руки не соскользнули и не коснулись токоведущих поверхностей. Совершенно не будут лишними диэлектрические перчатки, резиновые коврики и другие средства защиты.

Провода мультиметра с поврежденной изоляцией – такими пользоваться опасно!

Замерить вольтаж мультиметром несложно. Но для того, чтобы результат не был ошибочным, надо обладать некоторыми навыками работы с тестером, а главное – все действия должны быть осознанными.

Как использовать мультиметр для проверки розетки 220 В (шаг за шагом)

Для работы различных электрических устройств требуется различное количество электроэнергии.

Для тяжелонагруженного оборудования в вашем доме, такого как, например, стиральные машины, питание от розеток обычно должно составлять 220 В.

Кроме того, оборудование может быть повреждено, если на него подается чрезмерное напряжение. Подобное оборудование обычно использует розетки на 120 В.

Как вы измеряете величину напряжения, выдаваемого розеткой, чтобы убедиться, что ваше оборудование работает правильно или не повреждено?

В этой статье вы найдете все, что вам нужно знать о тестировании розеток 220 В, в том числе о том, как выполнить быструю диагностику с помощью мультиметра.

Давайте начнем.

Как проверить розетку 220 В с помощью мультиметра

Установите цифровой мультиметр на диапазон переменного напряжения, близкий к 220 В переменного тока и 240 В переменного тока, вставьте черный щуп мультиметра в нейтральный порт и вставьте красный зонд в горячий порт. Если мультиметр не показывает значение, близкое к 220 В переменного тока, неисправна розетка.

Есть много других вещей, которые вам нужно знать, и сейчас мы углубимся в подробности.

  1. Примите меры предосторожности

Чтобы определить, выдает ли розетка нужное количество напряжения, необходимо, чтобы в ее цепи протекал ток.

Это означает, что существует риск поражения электрическим током, и при таком напряжении, с которым мы имеем дело, необходимо принять меры для предотвращения этого.

В качестве меры предосторожности следует использовать изолированные резиновые перчатки во время процедуры.

Также не допускайте соприкосновения металлических щупов друг с другом, так как это может привести к короткому замыканию.

Также рекомендуется держать оба щупа одной рукой, чтобы свести к минимуму последствия поражения электрическим током.

  1. Настройка мультиметра на переменное напряжение

Ваши бытовые приборы используют переменный ток (переменное напряжение), и именно его выдают розетки в вашем доме.

Чтобы выполнить соответствующие проверки, поверните шкалу мультиметра в положение напряжения переменного тока. Обычно это обозначается как «VAC» или «V~».

Кроме того, поскольку вы собираетесь диагностировать розетку на 220 В, убедитесь, что шкала мультиметра установлена ​​в диапазоне, близком к 220 В (обычно 200 В).

Таким образом вы получите наиболее точные результаты.

  1. Установка проводов мультиметра

Вставьте большой конец щупов в соответствующие отверстия на мультиметре.

Подсоедините красный «положительный» провод к порту с меткой «+», а черный «отрицательный» провод к разъему с маркировкой «COM». Не путайте их.

  1. Вставьте щупы мультиметра в выходные отверстия

Теперь вставьте щупы мультиметра в соответствующие выходные отверстия. Как мы все знаем, трехштырьковые розетки обычно имеют горячие, нейтральные и заземляющие порты.

Вставьте положительный щуп мультиметра в горячий или работающий порт, а отрицательный щуп мультиметра вставьте в нейтральный порт.

Нейтральный слот обычно представляет собой более длинный порт слева от выхода, а горячий слот — более короткий справа.

Заземляющий порт представляет собой U-образное отверстие над другими портами.

Если вам сложно определить порты розеток, вам поможет наша статья о том, как определить провод розетки с помощью мультиметра.

Розетки с четырьмя контактами могут иметь дополнительный Г-образный порт. Это еще один наземный порт, и его можно игнорировать.

  1. Оценка результатов показаний мультиметра

Здесь вы определяете, в хорошем ли состоянии ваша розетка на 220 В или нет.

При правильном подключении проводов мультиметра к выходным пазам прибор отображает показания.

Если значение находится в диапазоне от 220 В до 240 В переменного тока или очень близко к нему, то розетка исправна и проблема может быть связана с другим электрическим компонентом.

Вот видео, которое поможет вам проверить розетку с помощью мультиметра:

Если значение не близко к этому диапазону или вы вообще не получаете никаких показаний, розетка неисправна и нуждается в тщательной проверке. .

  1. Проверка на наличие проблем

Вы можете запустить отдельные тесты выходных портов, чтобы определить, какой из них имеет неисправность.

Поместите черный щуп в порт заземления, а красный щуп вставьте в любой из других слотов.

Если вы не получаете значение близкое к 120 В переменного тока ни в одном из слотов, то этот слот неисправен.

Еще одним способом проверить, что не так с розеткой, может быть проверка заземления с помощью мультиметра.

Кроме того, если мультиметр дал правильные показания, вы можете подключить электрооборудование и проверить, работает ли оно.

Если не работает, то проверяешь, не перепутана ли проводка в розетке.

Для этого проверьте, дает ли мультиметр отрицательные показания, когда вы втыкаете провода в правильные выходные разъемы.

Отрицательное значение означает, что проводка была перепутана и оборудование может быть несовместимо с ней.

В этом случае не подключайте электрооборудование к розетке, так как это может привести к его повреждению.

Внесите соответствующие исправления как можно скорее и подключите оборудование, чтобы проверить, работает ли оно.

Наконец, вы можете заглянуть в автоматический выключатель в вашем доме и убедиться, что он не сработал.

Для проверки розеток на 120 В выполните те же процедуры.

Единственная разница в том, что вместо того, чтобы искать показания, близкие к 220 вольтам, вы ищете показания, близкие к 120В.

Заключение

Проверка розетки на 220 В — одна из самых простых процедур.

Вы просто вставляете щупы мультиметра в разъемы «горячей» и «нейтральной» розеток и смотрите, близки ли показания к диапазону 220 В переменного тока.

Существует опасность поражения электрическим током, поэтому обязательно примите меры безопасности.

Часто задаваемые вопросы

Какие настройки использовать на мультиметре для проверки розетки?

Настройте мультиметр на диапазон переменного напряжения, близкий к 220 вольт. Обычно это обозначается «VAC» или «V~». Ваш мультиметр настроен на VAC, потому что это то, что используют бытовые приборы и розетки.

Можно ли испытать шок с помощью мультиметра?

Да, вы можете получить удар током при использовании мультиметра для проверки розетки. Это происходит, если провода оголены или вы прикасаетесь к металлическим выводам, так как в выходной цепи все еще течет ток.

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Как использовать мультиметр для проверки розетки 220 В

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 share

  • Share
  • Tweet

В большинстве домов есть электрические розетки на 220 вольт для мощных электрических устройств, таких как холодильник, сушилка и оконный кондиционер. Поэтому, если ваша сушилка, например, не сушит вашу одежду, это, скорее всего, может означать, что она не получает достаточного количества энергии для выполнения задачи. Из-за этого вы будете вынуждены тратить гораздо больше денег на ежемесячные счета за электроэнергию, чем вы ожидали.

Как пользоваться цифровым мультиметром

Включите JavaScript

Как пользоваться цифровым мультиметром

Содержание:

  1. Итак, что же определяет мультиметр?
  2. Что это значит?
  3. Шаги для проверки вашей розетки 220 В с помощью мультиметра.
  4. Заключение

Итак, как узнать точную проблему с вашим оборудованием? Что ж, чтобы выяснить это, вам нужен мультиметр, который является одним из лучших инструментов, используемых для тестирования розеток на 220 В, чтобы проверить, есть ли в них обесточенные розетки, а также для обнаружения любых других электрических проблем.

Итак, что же определяет мультиметр?

Показания, отображаемые на экране мультиметра, играют очень важную роль, например:

  • Они помогут вам определить, правильно ли заземлена ваша розетка.
  • С помощью мультиметра вы сможете узнать, плохое ли соединение проводов или ваши провода повреждены.
  • Также определяет, успешно ли поток энергии достигает розетки или нет.

Что это значит?

Это просто означает перед установкой новой сушилки или любого другого электрического устройства; сначала вам нужно убедиться, что вы запускаете тест на розетке 220 В. Это важно, чтобы убедиться, что он, без сомнения, работает эффективно и вырабатывает необходимое напряжение для более безопасной и правильной работы. Более того, мультиметр отображает точное значение напряжения в вашей розетке.

Вы также должны знать, что для эффективной работы мощных электрических устройств обычно требуется напряжение от 220 до 240 В. Однако, если вы включите это оборудование в розетку, не убедившись сначала, что оно работает, вы, вероятно, нанесете ему дополнительный ущерб. Кроме того, вы можете повредить электрическую цепь, потому что напряжение неправильное и не может выдержать количество энергии, протекающей в ней.

Шаги для проверки вашей розетки 220 В с помощью мультиметра.

  1. Соблюдайте меры безопасности при выполнении этого конкретного теста, поскольку вы будете выполнять этот тест на действующей розетке. Поэтому вы должны убедиться, что держите оба щупа мультиметра в одной руке, и тем самым вы обезопасите себя от возможности получить удар током. Кроме того, вы никогда не должны позволять металлическим частям ваших пробников прикрепляться, так как это может привести к опасному короткому замыканию.
  2. Изучите географию своей торговой точки. Вы должны принять к сведению, что розетка содержит три слота, один нейтральный, один горячий и, наконец, другой для земли. Заземляющий провод имеет заземление ½ окружности, нейтральный имеет более длинный паз слева, а горячий известен через короткий паз справа.
  3. Убедитесь, что вы нашли точное расположение автоматического выключателя для розетки 220 В на главном распределительном щите, который обычно находится в подсобном помещении. На дверце вашего щита находится этикетка вашего автоматического выключателя; следовательно, розетка на 220 В может быть двухполюсным выключателем.
  4. Включите питание мультиметра и настройте его на измерение напряжения. Затем переключите ручку селектора мультиметра на сторону переменного тока и выберите приблизительно известные настройки напряжения, соответствующие напряжению на выходе. Значение, которое вы выбираете, в идеале должно находиться в диапазоне от 220 до 240 В переменного тока, поэтому вам следует выбрать переменный ток в символах (AC), чтобы он работал на вашем измерителе. Волновая линия обычно представляет это, в то время как функция постоянного тока в символах (DC) обозначена пунктирной и сплошной линиями.
  5. Подключите два провода тестера к мультиметру. В отрицательный блэкджек со знаком минус вставьте черный грифель, а в красный плюс со знаком плюс вставьте красный грифель. Эти разъемы окрашены для легкой идентификации и обеспечения правильного соединения.
  6. Подключите два измерительных провода к двум гнездам розетки. В случае, если у вас есть розетка с тремя удлинениями, ваши два слота, вероятно, будут наклонными, а что касается розетки с 4 удлинениями, хорошо известные два горячих слота будут иметь два внешних слота, которые вертикальны. После правильного подключения значение напряжения должно быть в пределах 220-240 вольт.
  7. Вставьте черный щуп в нейтральный разъем, а красный щуп в горячий разъем. Это также относится к розеткам с 3 и 4 удлинениями; нейтральный пролонг обычно имеет L-образную форму. Следовательно, прочитайте отображаемое значение, и оно должно быть в пределах от 110 до 120 вольт. После этого поместите красный щуп в горячий слот, а черный щуп в нейтральный, отображаемое значение должно быть в пределах от 110 до 120 вольт. Когда вы закончите, не забудьте отсоединить щупы от розетки и выключить мультиметр.
  8. После проверки текста на розетке 220 В с помощью мультиметра и получения значительных результатов, позволяющих двигаться вперед, целесообразно подключить шнур сушилки к розетке, так как теперь он готов к эффективному функционированию. Если показания не соответствуют требуемому напряжению, не пытайтесь подключить сушильную машину к сети, так как вы можете получить удар током.

Заключение

Если вы хотели узнать, как проверить розетку на 220 В с помощью мультиметра, прочитав эту статью, вы получите всю необходимую информацию. Таким образом, вы можете успешно пройти этот тест, и все, что вам нужно, это правильные знания, а также соответствующие навыки для этого.

Благодаря шагам, упомянутым выше, теперь у вас есть руководство, которое поможет вам пройти весь период тестирования, что позволит вам получить точные показания, соответствующие вашим значениям на выходе. Если вы сочтете это сложным, вы должны обратиться к своему ручному сценарию или проконсультироваться с экспертом, чтобы помочь вам.

Как проверить провода на 220 В (Краткое руководство)

Для проверки провода на 220 В нам потребуется мультиметр и силовая цепь, и мы сообщим вам напряжение, присутствующее в проводе, и разницу между 110 В, 220 В, и 240В.

Электричество проходит по проводам цепи с напряжением 120 вольт, но обычно его называют 110 вольт. Точно так же электричество в 240 вольт обычно называют 220 вольт. Он состоит из двух цепей на 120 В и заземляющего провода, образующих цепь на 240 В. Мы устанавливаем цепь 220 вольт, как правило, для обеспечения питания мощных приборов, таких как кондиционеры, сушилки для белья, плиты, духовки и водонагреватели. Теперь мы выполняем, как проверить вашу проводную цепь на 220 вольт, чтобы помочь вам диагностировать проблемы с электрической цепью.

Шаг 1

Если мы наблюдаем настенную розетку на 220 вольт, она обычно имеет три отверстия: две одинаковые прорези по диагонали под углом 45 градусов, но (иногда вертикальные), и одна средняя прорезь находится ниже двух диагональных прорезей. . Каждый вертикальный слот несет 120 вольт, тогда как третий или средний слот подключается к земле.

Шаг 2

Включите мультиметр и выберите поворотным переключателем вашего мультиметра диапазон до 240 вольт переменного тока, а два щупа соедините разъемы мультиметра, то есть красный и черный. Будьте осторожны, чтобы не прикасаться к кончикам щупов во время работы, чтобы защитить себя от поражения электрическим током.

Шаг 3

Вставьте металлический конец одного щупа в один из диагональных 120-вольтовых разъемов и вставьте металлический конец другого щупа в следующий диагональный слот. Теперь наблюдайте за показаниями на экране мультиметра. Оба провода цепи 120 вольт показывают показание 220 вольт в проводе цепи. Это показывает, что провод цепи производит общий ток 220 напряжений. Показания мультиметра должны быть примерно 240 вольт. Если это не так, это означает, что один или оба провода цепи не работают.

Шаг 4

Установите шкалу мультиметра на диапазон 120 Вольт. Прикоснитесь металлическим наконечником красного провода к любому из диагональных разъемов 120 вольт. и вставьте металлический наконечник среднего слота или слота заземления. Ваш мультиметр измеряет примерно 120 вольт переменного тока. Если показания отличаются, то предположим, что цепь неисправна. Повторите ту же процедуру в других диагональных слотах на 120 вольт параллельно друг другу, чтобы выяснить, работает ли цепь.

Содержание

Как проверить провода розетки 220 В?

Шаг 1

Чтобы принять меры предосторожности, выключите автоматический выключатель, подающий питание через розетку 220 В. Эта мера может снизить вероятность получения какого-либо вреда от цепи при доступе к розеточным проводам. Было бы здорово, если бы вы были осторожны при работе с электрооборудованием. Таким образом, вы должны носить специальные электрические защитные перчатки или резиновые перчатки, используемые для работы по дому. Если у вас есть перчатки с латексным покрытием, наденьте их поверх резиновых перчаток в целях безопасности, играя с горячими проводами.

Шаг 2

Теперь снимите крышку с розетки на 220 вольт. Затем с помощью отвертки удалите все винты, которыми крышка розетки крепится к панели. Теперь вы можете увидеть штепсельную вилку внутри розетки.

Шаг 3

Обязательно извлеките заглушку розетки из коробки и открутите два маленьких винта, удерживающих розетку на месте. Теперь можно вынуть розетку из монтажной коробки.

Шаг 4

Переверните розетку, чтобы вы могли быстро увидеть, куда подключается провод. Четыре провода подключаются к четырем винтам, отмеченным обозначениями «X», «Y», «Белый» и «GND». Винты «X» и «Y» подключаются либо к красному, либо к черному проводу. «Белый» винт подключается к белому нейтральному проводу. Наконец, винт «GND» соединяется с заземляющим проводом, который будет зеленым или оголенным.

Шаг 5

Установите поворотную ручку на 250 вольт переменного тока (A/C) и прикоснитесь мультиметром к металлическому предмету или электрической коробке, чтобы проверить, хорошо ли он работает. Мультиметр позволяет измерить показание для 220-вольтового провода.

Шаг 6

При подключении измерительных проводов к проводу от основной электрической цепи необходимо проверить мультиметр. Если мультиметр измеряет напряжение в пределах 110-120 вольт (в этих странах 220 или 240 вольт, измерьте их значения соответственно), а указанный индикатор горячего провода горит, это делает вывод, что проводка горячая.

Шаг 7

При использовании аналогового мультиметра стрелка шкалы должна быть в пределах 110-120 В. Провод подключается к нагревательным приборам, таким как варочная панель, вытяжка, духовка и водонагреватели, как правило, все эти диапазоны от 240 до 250 В. Не беспокойтесь, если при проверке таких приборов вы получите скачок напряжения, потому что это приборы высокого диапазона.

Шаг 8

Если вы прикоснетесь одним щупом к винту «X» на выходе, а другим щупом к винту «GND» на выходе. Вы должны наблюдать показание 240 вольт. Аналогичным образом, когда вы проверяете заземление, вы должны получить показание 240 вольт между винтом «Y» и винтом «GND». Если один провод или оба провода показывают нулевое напряжение, это указывает на то, что у вас есть открытый заземляющий проводник.

Как определить, что электрический провод горячий?

После того, как вы приступили к проверке электропроводки, вы должны определить провод, который нагревается во время использования. Горячая проволока может вызвать короткое замыкание, ведущее к худшим осложнениям. Убедитесь, что у вас есть все необходимые устройства в вашем наборе инструментов во время тестирования горячей проволоки. У вас должны быть тестер и мультиметр, независимо от того, цифровые они или аналоговые, оба могут работать одинаково.

Шаг 1

Примите дополнительные меры предосторожности, играя с горячими проводами, и примите все меры безопасности и устройства, необходимые для тестирования.

Шаг 2

Электрические провода всегда подсоединяются до того, как они соединятся с определенными переключателями или кнопками. Чтобы проверить цепь, попробуйте включить соответствующие выключатели питания или кнопки управления, чтобы электричество пошло по проводу. Включите главный выключатель дважды или трижды, чтобы убедиться, что провод не будет горячим во время включения и выключения электрического тока.

Шаг 3

Вы должны проверить каждый провод один за другим в рамках одной и той же процедуры. При этом есть возможность определить реальный горячий провод среди всех электропроводок. Во-первых, проследите корень провода, следя за тем, как он соединяется с платой питания. Затем вам нужно проверить горячий провод с помощью мультиметра, чтобы определить поврежденные провода во время измерения напряжения.

Шаг 4

При проверке каждого провода один за другим лучший способ пометить неисправный или горячий провод — это приклеить белую бумажную ленту и снова идентифицировать его, написав H для горячего и N для отсутствия тока . Этот совет поможет электрику работать быстро и безопасно.

Как проверить целостность длинных проводов?

При проверке электрических проводов нельзя забывать о линиях, по которым проходит электричество на заднем дворе или которые освещают ваш сад. Непрерывность питания в длинных проводах необходима для бесперебойной работы. Итак, пройдемся по шагам проверки длинных проводов:

Шаг 1

Обычно мы пытаемся решить проблему неосознанно. Поэтому было бы лучше полностью понять это, особенно когда вы проверяете непрерывность. Поэтому необходимо обязательно изучить основы бесперебойного питания в длинных проводах.
Помните! Электрические провода работают не только как разъем, но и как резистор. Когда мы говорим о длинном проводе, сопротивление увеличивается, потому что электроны сталкиваются с протонами чаще, чем в коротких кабелях. Это явление вызывает прерывание электрического потока.

Шаг 2

На этом этапе необходимо подготовить мультиметр. Включите мультиметр и переместите селектор шкалы на настройки OHMS. Он должен отображать разомкнутый контур или 1. Мультиметр готов к проверке сопротивления, так как это значительная измерительная шкала. Подсоедините измерительные провода, вставив черный щуп в COM-порт, а красный — в порт напряжения. Будьте осторожны при установке щупов в правильные разъемы.

Шаг 3

Итак, мы начинаем проверять длинный провод на непрерывность. Это довольно просто. Для этого мы будем использовать цифровой мультиметр самого высокого качества для проверки сопротивления. Чтобы включить мультиметр, включите его, вы можете использовать цифровой мультиметр или аналоговый мультиметр, оба из которых дадут вам точные показания.

Шаг 4

Когда мы проводим проверку непрерывности длинного провода, нам нужно установить селектор мультиметра на 200 Ом. Почему? вы, должно быть, думаете, что обычно мы используем короткие диапазоны для тестирования электрических устройств или компонентов, тогда как мы используем большие диапазоны для тестирования длинного провода.

Шаг 5

Теперь подключите измерительные провода к проводу и наблюдайте за показаниями. Если вы получаете показание до 3,00 или любую цифру, близкую к этому, тогда как, если показание намного меньше 3,00, это означает, что это показывает, что провод не имеет электрической непрерывности, необходимой для приборов.

Шаг 6

После завершения тестирования обязательно отключите электропитание приборов, а также отсоедините щупы и выключите мультиметр.

Советы и рекомендации по проверке проводов своими руками

Надеюсь, вы узнали все, что описано на этой странице, относительно проверки проводов на 220 вольт с помощью мультиметра. Краткий обзор советов и рекомендаций может помочь вам в обеспечении вашей безопасности.

  • при проверке электропроводки необходимо надеть электрические рабочие костюмы и перчатки
  • Всегда держите в своем наборе нужные гаджеты, такие как тестеры, дополнительные провода и лучшие бюджетные мультиметры
  • Всегда отключайте электропитание во время работы
  • Научитесь регулировать настройки мультиметров в соответствии с рекомендациями, используйте ручной сценарий
  • Убедитесь, что датчики подключены к соответствующим портам
  • Внимательно наблюдайте и записывайте показания на цифровом устройстве
  • Во время работы сначала пометьте поврежденные или горячие провода соответствующим образом с помощью цветной изоленты

Проверка 240 Напряжение в проводе

Перед проверкой напряжения проверьте, находятся ли провода под напряжением; используйте тестер напряжения. Бесконтактный тестер напряжения отлично подходит, особенно для проводов, которые находятся за изоляцией или розеткой, или цифровые токоизмерительные клещи также покажут вам напряжение без какой-либо опасности.

Если провода оголены или касаются металлического каркаса, необходимо использовать тестер напряжения.

Тестер напряжения не покажет величину напряжения. Он может только показать вам напряжение в этом районе. Когда вы прикасаетесь к любому проводу или металлу, он просто загорается, или тестер издает гудение или чириканье, сообщая вам о наличии напряжения.

Если ваш тестер напряжения показывает, что провода находятся под напряжением, вы можете проверить напряжение с помощью мультиметра.

Как проверить напряжение 240 В с помощью мультиметра ?

Включите мультиметр:

Переместите селекторный диск, чтобы выбрать обозначение V с символом переменного тока (~) рядом. Эта функция состоит из нескольких чисел, которые обозначают различные диапазоны напряжения.

Установите дисковый переключатель на наименьшее число, превышающее ожидаемое напряжение в проводах. В Великобритании это 240 вольт. Теперь установите мультиметр на требуемые показания выше 240 Вольт.

Таким образом, мы выбираем правильный диапазон напряжения, чтобы повысить точность измерения и идеальное разрешение.

Для всех мультиметров этот шаг не требуется:

Например, если ваш мультиметр имеет функцию автоматического выбора диапазона, то у него нет цифр на шкале переключателя. Вместо этого вам нужно установить циферблат в положение V~, и мультиметр автоматически выберет правильный диапазон при измерении напряжения.

Затем подключите оба щупа к разъемам мультиметра. Черный щуп подключается к гнезду COM с маркировкой, а красный щуп подключается к гнезду с маркировкой VΩ.

Проверка оголенных проводов :
  1. Вы должны быть особенно осторожны при измерении напряжения оголенного провода.
  2. Коснитесь одним из наконечников щупа мультиметра любой металлической поверхности рядом с оголенными
  3. проводами. Мы предполагаем, что металлический предмет будет выступать в качестве эталона земли.
  4. Затем используйте другой щуп мультиметра и прикоснитесь металлическим наконечником щупа к оголенным проводам и проверьте напряжение на каждом из проводов соответственно.
  5. Электропроводка каждого дома состоит из трехпроводных цепей. Только один провод имеет мощность или напряжение около 230 вольт, и это провод под напряжением. Оставшиеся два нейтрального и заземляющего провода при наблюдении должны показывать показания, близкие к нулю.
  6. 1-Теперь измерьте провод под напряжением и нейтральный провод, чтобы измерить напряжение, присутствующее в проводе под напряжением. Отметьте красную ленту на проводе под напряжением и белую ленту на нейтральном проводе, чтобы идентифицировать провода.
  7.  2-При измерении заземляющего провода и провода под напряжением вы получите результаты измерений напряжения провода под напряжением.
  8. 3-В конце измерьте нейтральный провод и заземляющий провод , чтобы проверить наличие паразитного или паразитного напряжения в нейтральном проводе.

Часто задаваемые вопросы:

Что является основной причиной неисправности электропроводки?

Основными причинами повреждения электрических проводов являются механические повреждения, старение проводов, разрушение оболочки кабеля, нагрев кабелей, влага в изоляции, электрические перегрузки, воздействие УФ-излучения и нападения грызунов.

Что делать с оголенными проводами?

Самый простой и легкий способ обезопасить оголенный провод — это приклеить его изолентой. Изолента может помочь соединить оборванный конец провода или потерять провода, которые не помещаются в колпачок. Кроме того, изолента поверх оголенного провода используется для защиты себя и дома от электропроводки.

Заключение :

Мы можем использовать различные типы мультиметров: аналоговый мультиметр, мультиметр с автоматическим диапазоном, ручной мультиметр или токоизмерительные клещи. Это самый важный

способ проверки напряжения в домашней проводке, в то время как устранение неполадок в напряжении предполагается в проводе под напряжением или в нейтральном проводе. Мы можем использовать оба провода для проверки мультиметром. Мультиметр будет отслеживать точные измерения напряжения по умолчанию или любых более высоких значений из-за оголенного провода или любого другого отказа проводки или паразитного напряжения или любого ложного напряжения в системе проводки.

Лучшие тестеры напряжения 2022 г. получить много информации о вашем электрическом материале. Хотите проверить розетку и убедиться, что в ней правильное напряжение? Мультиметр – это то, что вам нужно.

Что такое напряжение?

Напряжение — это разность потенциалов между двумя точками цепи. Названное в честь итальянского физика Алессандро Вольта, напряжение измеряется в вольтах. Если у вас аккумулятор на 1,5 В, это означает, что разность потенциалов между двумя клеммами аккумулятора составляет 1,5 В.

Поскольку напряжение — это разность потенциалов по определению, его всегда измеряют для двух точек. По сути, невозможно измерить потенциал одной точки цепи, но вы можете легко измерить разницу между потенциалами двух точек.

Типы напряжения

Напряжение представляет собой напряжение переменного или постоянного тока. AC означает Переменный ток , а DC означает Постоянный ток . В то время как переменные токи текут по синусоиде, постоянные токи текут по прямой линии и только в одном направлении. Вы можете прочитать наше руководство по переменному и постоянному току, чтобы лучше понять разницу между ними.

Что такое мультиметр?

Мультиметр — это инструмент, который измеряет множество электрических свойств, таких как ток, напряжение и сопротивление. Мультиметры различаются по внешнему виду и могут иметь разные второстепенные функции, но их основная цель одна и та же.

Все мультиметры измеряют ток, напряжение и сопротивление. Некоторые более продвинутые могут также измерять частоту, температуру и другие свойства.

Независимо от того, цифровой он или аналоговый, мультиметр состоит из корпуса и двух щупов. Один конец любого щупа подключается к разъему на мультиметре, а другой конец подключается к цепи, которую вы хотите измерить.

Связано: Простые и малобюджетные проекты электроники своими руками для начинающих

Как проверить напряжение 220 В с помощью мультиметра?

Одним из применений мультиметра является измерение разности потенциалов или напряжения электронной схемы. В этой статье мы собираемся измерить напряжение стандартной розетки 220 В с помощью цифрового мультиметра.

1. Подключите датчики

Мультиметры поставляются с двумя щупами, одним красным и одним черным. Каждый мультиметр имеет как минимум три разъема. Один из разъемов COM или общий, куда подключается черный щуп. Этот слот обычно расположен посередине.

Следующий слот предназначен для напряжения, сопротивления и, как правило, малых токов. Это означает, что если вы хотите измерить какое-либо из этих свойств, вам нужно вставить красный щуп в этот разъем. Для измерения напряжения переменного тока мы будем использовать этот слот.

Третий слот предназначен для сценариев, в которых вы хотите измерять большие токи. Обычно это означает токи выше 400 мА и менее 10 А. Хотя определение большого тока зависит от вашего мультиметра, поэтому обратите внимание на его надписи.

Мультиметр, изображенный ниже, имеет четвертый слот для очень низких токов и температур.

Поскольку вы собираетесь здесь измерять напряжение, вам следует подключить щупы к разъему COM и разъему для измерения напряжения.

  1. Вставьте черный датчик в разъем COM  .
  2. Вставьте красный щуп в разъем напряжения/сопротивления .

Красные и черные выводы конструктивно не отличаются друг от друга, а разница в цвете является условной. В качестве общего кода среди всех производителей мультиметров черный цвет означает отрицательный, а красный — положительный.

2. Включите мультиметр

Следующим шагом является включение мультиметра. Для этого просто найдите кнопку питания на мультиметре и включите его.

Связанный: Нужны ли устройства защиты от перенапряжений?

3. Переключите ручку и установите ее на напряжение

На вашем мультиметре есть ручка, которая позволяет вам выбрать, что вы хотите измерить. Это дает мультиметру информацию о том, чего ожидать, и позволяет отображать соответствующую информацию. Для измерения напряжения в розетке:

  • Переключите ручку и вставьте ее V . V с символом ~ вверху означает напряжение переменного тока, а V с символом ⎓ означает напряжение постоянного тока. Напряжение в ваших розетках — это переменный ток, поэтому вы должны установить ручку на напряжение переменного тока .
  • Если на вашем мультиметре разные диапазоны напряжения, то установите ручку в ожидаемый диапазон. Мы ожидаем что-то около 220В для розетки.
  • Если у вас нет оценки напряжения, которое вы можете получить, установите ручку в самый высокий диапазон, чтобы вы могли двигаться вниз для получения точного результата.

Как и на рисунке ниже, некоторые мультиметры могут измерять как переменное, так и постоянное напряжение с одинаковыми настройками. Эти мультиметры имеют специальную кнопку, которая позволяет переключаться между переменным и постоянным напряжением.

4. Подсоедините провода датчика к сетевой розетке

.

Теперь на мультиметре все настроено и можно измерять напряжение. Давайте проверим и посмотрим, действительно ли в розетке напряжение 220 В. В отличие от напряжения постоянного тока, напряжение переменного тока не имеет полярности, поэтому не имеет особого значения, в какое отверстие вы вставляете выводы датчика.

  1. Вставьте черный провод щупа в одно из отверстий на сетевой розетке.
  2. Вставьте красный провод зонда в другое отверстие на сетевой розетке. Обратите внимание, что порядок важен как мера безопасности. Всегда сначала подсоединяйте черный провод щупа.
  3. Считайте и запишите напряжение с мультиметра.

Всегда обращайтесь с проводами датчика с пластиковым покрытием! Как только провода будут подключены к розетке, через них будет проходить электричество 220 В, и прикосновение к ним может привести к летальному исходу.

Соединение красного и черного проводов с противоположными отверстиями не влияет на ценность, которую вы собираетесь получить. Однако, если бы вы измеряли напряжение постоянного тока, замена узлов дала бы вам отрицательное значение, хотя число осталось бы тем же.

5. Отсоедините провода датчика от сетевой розетки

После того, как вы записали напряжение, пришло время отключить зонды от розетки. Вы должны сделать это в обратном порядке.

  1. Отсоедините красный провод зонда от розетки.
  2. Отсоедините черный провод зонда от розетки.
  3. Выключите мультиметр.
  4. Отсоедините оба щупа от мультиметра.

Теперь вы можете измерять напряжение

Мультиметр — это удивительный инструмент, способный предоставить вам много информации о вашем электрическом и электронном оборудовании. Теперь вы знаете, как использовать его для проверки напряжения 220 В, а также можете использовать его для измерения напряжения во многих других целях. Если вы измерили напряжение батареи, а она села, не выбрасывайте ее! Там еще много, что вы можете сделать с ним.

Настройка мультиметра на 220 В (Руководство)

Сэмом Орловским

Категории Обучение

Метки Мультиметр

Содержание

  • Настройка мультиметра для проверки розеток 220 В
  • 5 шагов для проверки розетки 220 В с помощью цифрового мультиметра (бонус)
  • Важное примечание

Электрические устройства для тяжелых условий эксплуатации, такие как холодильники, сушилки и окна Для кондиционеров требуется розетка на 220 вольт. Итак, если ваша сушилка, например, не сушит одежду, скорее всего, это связано с тем, что она не получает достаточного количества энергии. При этом вы можете задаться вопросом, как точно определить проблему с вашим оборудованием.

Как правило, вы можете использовать цифровой мультиметр для проверки напряжения, чтобы определить, есть ли у вас обесточенная розетка или другие проблемы с электричеством. Сначала переключите его селекторную ручку на сторону переменного тока, затем установите его на ближайшее известное значение напряжения, обычно от 220 до 240 В переменного тока.

В этой статье позвольте мне подробнее обсудить соответствующие настройки мультиметра и шаги для проверки розетки 220 В.

Настройка мультиметра для проверки розеток 220 В

Чтобы правильно настроить цифровой мультиметр, включите его и поверните ручку переключателя в сторону переменного тока для измерения напряжения. Затем выберите наиболее близкое известное значение напряжения, чтобы оно соответствовало необходимому напряжению на выходе. Например, розетка сушилки обычно имеет напряжение 220 вольт, поэтому вы должны выбрать от 220 до 240 В переменного тока.

5 шагов для проверки розетки 220 В с помощью цифрового мультиметра (бонус)

Вот шаги для успешной проверки напряжения в розетке 220 В с помощью мультиметра:

Шаг 1: При правильной настройке мультиметра подключите красный и черный провода мультиметра к красному положительному (+) и черному отрицательному (-) разъемам соответственно. Гнезда обычно имеют цветовую маркировку, чтобы пользователи могли легко их идентифицировать и правильно подключить.

Шаг 2: Вставьте в два «горячих» слота розетки по одному тестовому проводу. Две «горячие» щели на розетке с тремя контактами расположены под наклоном, а две «горячие» щели на розетке с четырьмя контактами — это две внешние вертикальные щели. Тогда показания мультиметра должны быть между 220 и 240 вольт.

Шаг 3: Поместите красный щуп в один из «горячих» слотов, а черный щуп — в «нейтральный» слот. Нейтральный контакт будет L-образным для розеток с тремя и четырьмя контактами. Тогда напряжение должно быть между 110 и 120 вольт.

Шаг 4: Переместите красный щуп в другой «горячий» слот, а черный щуп останется в нейтральном слоте. Тогда напряжение также должно быть между 110 и 120 вольт.

Шаг 5: Переведите мультиметр в положение «выключено» и выньте красный и черный щупы из розетки. Теперь вы можете подключить шнур сушилки к розетке сушилки для работы.

Важные моменты, на которые следует обратить внимание

Теперь, когда вы знаете настройки мультиметра для розеток 220 В и шаги по их проверке, давайте перейдем к основным моментам, которые вы должны учитывать в процессе:

  • Перед установкой любых новых приборов или электрических устройств, убедитесь, что вы сначала измерили напряжение в розетке 220 В. Если вы подключите что-то к этой розетке, предварительно не убедившись, что она работает, вы, вероятно, еще больше повредите ее, поскольку она может не получать достаточного питания. (1)
  • Примите меры предосторожности. Вы должны держать красный и черный щупы в одной руке, чтобы избежать поражения электрическим током. Кроме того, никогда не допускайте присоединения металлических частей пробников, так как это может привести к опасному короткому замыканию.
  • Узнайте о географии вашей торговой точки. Розетка имеет по три гнезда для каждого нейтрального, горячего и заземляющего проводов. Заземляющий провод имеет 1/2 окружности, нейтральный провод имеет более длинную прорезь слева, а горячий провод имеет короткую прорезь справа.
  • Убедитесь, что автоматический выключатель для розетки 220 В находится на панели первичной цепи, обычно в подсобном помещении. Ваш автоматический выключатель помечен на дверце панели, а розетка на 220 В, скорее всего, будет двухполюсным выключателем.
  • Если показания не соответствуют требуемому напряжению, не пытайтесь подключать электроприборы, иначе вас ударит током. (2)

Взгляните на некоторые из наших статей ниже.

  • Настройка мультиметра для автомобильного аккумулятора
  • Мультиметр с рейтингом CAT
  • Контрольная розетка мультиметра

Каталожные номера
(1) блок питания – https://www.sciencedirect5.com/topics/engineering90power/power (2) удар током – https://www.medicalnewstoday.com/articles/electric-shock

О Сэме Орловском

Я рано понял, что плотницкое дело было для меня огромной страстью, и я остаюсь в этой отрасли уже более 20 лет. Это дает мне уникальную возможность рассказать вам о лучших инструментах и ​​рекомендациях. Я не только плотник, но я также люблю машины и все, что связано с электрикой. Одним из моих карьерных путей было начало работы в качестве ученика электрика, поэтому у меня также есть большой опыт работы с электротехнической продукцией и всем, что с ней связано.

Категории Обучение Метки Мультиметр

Как проверить напряжение 240 В с помощью мультиметра за 3 шага

Galvin Power поддерживается считывателями. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

Проверка напряжения в розетке или цепи требуется при устранении неполадок в домашних электрических соединениях. Если вы знаете, как проверить напряжение 240 с помощью мультиметра, вы будете знать, есть ли какие-либо нарушения в блоке питания.

Одновременно это даст вам информацию о том, какие устройства подходят для этой схемы.

В этой статье рассказывается, как проверить напряжение в розетке и потребляемый ток с помощью мультиметра. Это может помочь домашнему мастеру, который хочет узнать больше об электричестве, а также об использовании мультиметра.

Содержание

  • Необходимые инструменты
    • 1. Мультиметр
    • 2. Изолированные перчатки и защитные очки
  • Как проверить напряжение в розетке с помощью мультиметра?
    • Шаг 1. Определите розетку
    • Шаг 2. Установите мультиметр
    • Шаг 3. Проверка напряжения 240 В с помощью мультиметра
  • Как измерить силу тока в цепи 240 В с помощью мультиметра?
  • Как получить 240 вольт?
  • Заключение

Необходимые инструменты

1. Мультиметр

При проверке напряжения в розетке или любой цепи вам понадобится мультиметр. Вы можете использовать любой мультиметр — цифровой или аналоговый. Почти все типы мультиметров могут измерять ток, сопротивление и напряжение как в сетях переменного, так и постоянного тока.

Кроме того, в зависимости от модели вашего мультиметра, у него могут быть разные функции. У некоторых мультиметров есть селекторный диск, зажим, а у некоторых есть функция автоматического выбора диапазона.

При этом должно быть два щупа (красный и черный) для различных измерительных операций.

2. Изолирующие перчатки и защитные очки

Поскольку вы будете работать с опасным напряжением, полезно использовать защитное снаряжение, особенно если вы новичок в электрике. Наличие перчаток может предотвратить поражение электрическим током при случайном прикосновении к каким-либо оголенным частям, например к штырям зонда.

Как проверить напряжение в розетке с помощью мультиметра?

Шаг 1. Определите розетку

Стандартная розетка на 120 вольт в вашем доме имеет три входа: один горячий, один нейтральный и один заземленный. С другой стороны, розетка на 240 вольт имеет три отверстия для двух горячих проводов на 120 вольт и одного нейтрального провода.

Однако новые электрические розетки имеют четыре отверстия: два провода под напряжением, один нулевой провод и один провод заземления.

Шаг 2. Настройте мультиметр

Если вы используете цифровой мультиметр с селекторным переключателем, обязательно установите его на показания переменного тока в диапазоне 240 вольт, поскольку мы будем тестировать розетку 240 вольт.

Кроме того, вы также должны подключить красный щуп к входу VΩmA, а черный щуп к общему входу. Это также подходящее время, чтобы надеть защитные очки и перчатки, чтобы повысить безопасность ваших операций.

Шаг 3. Проверка напряжения 240 В с помощью мультиметра

Чтобы проверить розетку на 220 В, необходимо поместить два щупа в два вертикальных отверстия. Должно быть от 220 до 240 вольт.

Вы также можете поместить красный щуп в каждое из вертикальных отверстий, а черный щуп — в круглое отверстие или в землю. Показание должно быть 120 вольт.

То же самое и для четырехштырьковых розеток. Две вертикальные линии должны показывать от 220 до 240 вольт.

Вы можете просмотреть это видео от D3RPZILLA, чтобы наглядно увидеть, как правильно тестировать розетки на 240 вольт.

Как измерить силу тока в цепи 240 В с помощью мультиметра?

Знание того, как измерить силу тока в 240-вольтовой цепи, даст вам представление о том, сколько приборов вы можете использовать в ней.

Самый простой способ узнать силу тока конкретной цепи на 240 вольт — использовать мультиметр с клещами. Этот мультиметр удобен, особенно если у вас более одной розетки в одной цепи.

  • Вам нужно только установить селектор на значение силы тока и найти цепь вашей розетки на 240 вольт в коробке выключателя.
  • Однако вам может понадобиться дополнительный инструмент, например отвертка, чтобы снять крышку выключателя панели. Не забывайте проявлять особую осторожность при работе с живыми соединениями.
  • После этого вы можете подключить мультиметр к горячим проводам вашей конкретной цепи, которую вы хотите проверить. Теперь вы можете подключить свою технику к цепи и включить ее на максимальные настройки.

Показание вашего мультиметра покажет, сколько ампер проходит через вашу цепь.

Если показания превышают 80 % номинального тока вашего автоматического выключателя, существует высокая вероятность того, что он может сработать.

С другой стороны, если показание составляет только половину номинального тока автоматического выключателя, вы можете добавить дополнительные устройства в эту конкретную цепь.

Как получить 240 вольт ?

Источник питания 240 вольт необходим для мощных приборов, таких как сушилки и кондиционеры. Лучший способ получить 240 вольт – установить двухполюсный автоматический выключатель.

Хотя это кажется трудной работой, на самом деле все обстоит наоборот, если вы знаете, как ее делать правильно.

Однако при монтаже цепи вам может потребоваться учесть несколько моментов. Во-первых, это номинальная мощность вашего автоматического выключателя.

Во-вторых, размер провода и количество проводов для вашей цепи. Поскольку установка цепи с заземлением сегодня намного безопаснее, вы можете рассмотреть возможность использования четырехпроводной схемы с номинальным размером для вашей цепи.

Еще один момент, на который следует обратить внимание, это тип розетки, который вам нужен в вашей установке. Хорошо проверить, соответствуют ли номинальные значения силы тока и напряжения вашей розетки конкретным приборам или устройствам, которые вы хотите использовать в своей новой цепи.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
