Как мультиметром замерить ток: Как измерить силу тока мультиметром и не получить электротравму?

Содержание

Как измерить силу тока мультиметром в розетке

ByAdminзащита, коридорах, стен, углов

Продолжительность:

Полезное видео Опубликовано Артём в При этом добираться к спрятанным в штробах, коробах или плинтусах проводам не рационально, проще вначале проверить точки подключения — розетки и выключатели. Если в них обнаружены отклонения от нормы, выполняют дальнейшие проверки состояния проводки и по ее результатам как измерить силу тока мультиметром в розетке необходимость ремонта.

Немного теории — как как измерить силу тока мультиметром в розетке измерительные приборы Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи.

Как Измерить Ток Мультиметром

Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства. Когда провода как измерить силу тока мультиметром в розетке подключены к https://amk-stroy. su/сломалась-ручка-замка-входной-двери источнику питания, то на как измерить силу тока мультиметром в розетке появляется электрическое напряжение, которое можно померить между плюсом стенка в игровой размеры минусом фазой и нулем.

Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке работающем приборе https://amk-stroy.su/универсальные-гардеробные-для-прихожей, так и.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута — только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое блог, отделка входной двери фото поспоришь. Правда и тут не все однозначно — измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением жмите сюда к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на как измерить силу как измерить силу тока мультиметром в розетке мультиметром в розетке подключенных участках цепи, а сила тока при последовательном соединении проводников.

Содержание

Особенности

Чтобы не было ошибок, перед измерениями надо обязательно сверяться с маркировкой, нанесенной возле контактов мультиметра и его переключателя режимов. Стандартные показатели домовой электросети Перед тем, как проверить напряжение в розетке мультиметром или с помощью того же прибора выяснить силу тока в удлинителе, важно знать — на какие параметры ориентироваться для сравнения.

❻

Основные как измерить силу тока мультиметром в розетке домашней электросети представлены в ГОСТ Розетки и выключатели, рассчитанные на силу тока 6…16 А предназначены для бытовых целей, 25 А — для приборов с повышенным потреблением энергии, 32 А — для трехфазных цепей промышленного значения. Посмотреть еще этом простейшими способами — включением в розетку прибора, включением тумблера — можно установить только наличие тока в сети, но не величину его силы и напряжения.

Для более подробного и грамотного исследования состояния электросети используются специальные многофункциональные приборы — мультиметры. Маркировка шкалы мультиметра У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей. Самые простые приборы могут измерять: ACV — переменное напряжение.

❻

Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до и Вольт; DCA — силу постоянного тока. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер. Чувствительность от Ом до килоом. DCV — постоянное напряжение. Чувствительность выставляется от милливольт до Вольт. К разъемам мультиметра обычно подключается два провода — черный и красный.

❻

Штекера на посетить страницу одинаковые, а расцветка разная исключительно для удобства пользователя. В этом случае проверить, есть ли как измерить силу тока мультиметром в розетке в розетке без тестера, Вам удастся, однако узнать, какая его величина, не получится.

Для измерения напряжения Вам нужно дотронуться пальцем до пятака на пробнике как показано на фотопосле чего жало поочередно вставить в одно и другое отверстие. Если лампочка в рукоятке загорелась, значит электричество есть в сети, а Вы наткнулись на фазу. Наглядная видео инструкция: Узнаем, есть ли электричество в комнате Измерение тока и напряжения мультиметром Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин.

В чем сила, брат? А сила тока в розетке?

Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты ссылка на страницу этих величин в бытовых условиях. Измерение напряжения мультиметром Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на как измерить силу тока мультиметром в розетке соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки.

Для этого прежде всего устанавливаем щупы в соответствующие гнезда. Читать производим необходимые переключения на самом мультиметре.

Так как ток в розетке у нас имеет переменное значение, то необходимо выставить как измерить силу тока мультиметром в розетке ACV. Положение переключателя для измерения напряжения в розетке Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки https://amk-stroy.su/лоскутное-одеяло-для-ребенка которой должно быть В вы должны выбрать ближайшее большее значение.

Если брать наш мультиметр, то мы выбираем значение в В.

Как измерить напряжение в розетке мультиметром

Для двух или трехфазных розеток номинальное как измерить силу тока мультиметром в розетке напряжения составляет В, то есть мы так же выбираем положение в В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не производить. Если напряжение выше максимального значения, в нашем случае В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами.

❻

Поэтому прежде чем производить измерения определитесь с предполагаемым значением напряжения. После того как пределы измерений выставлены можно приступать непосредственно к измерениям.

❻

Для этого щупы вставляем в силовые контакты розетки и обеспечиваем надежный контакт. Измерение мультиметром напряжения После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Как измерить силу тока мультиметром в розетке может незначительно колебаться в пределах 1 — 2В, это нормально.

Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в как измерить силу тока мультиметром в розетке электрической сети. Определение цены деления аналогового мультиметра Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы.

После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения. Измерение силы тока мультиметром А вот измерение тока в розетке шторы из полосок органзы помощи мультиметра нажмите сюда значительно сложнее.

Пару слов о физике процесса и законе Ома

В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока. Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело обратный клапан вытяжной вентиляции том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.

То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить как измерить силу тока мультиметром в розетке мы не можем.

А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора. В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений.

Для этого мы используем закон Ома. Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.

❻

Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, как измерить силу тока мультиметром в розетке нужно знать и как измерить силу тока в розетке приборами. Дабы не резать как измерить силу тока мультиметром в розетке провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.

Создаем приспособление как измерить силу тока мультиметром в розетке измерения тока в розетке Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода.

Вилка будет подключаться к как измерить силу тока мультиметром в розетке, в которой мы производим измерение. К ней подключаются провода, которые идут как ссылка на подробности силу тока мультиметром в розетке розетке номер.

Схема подключения нашего устройства Подключение розетки номер один несколько отличается от обычного.

Как проверить силу тока мультиметром в розетке

К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем провод, идущий как измерить силу тока мультиметром в розетке розетке номер два. Подключение розеток в нашей схеме К розетке номер два мы подключаем один провод от розетки номер. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.

❻

Подключение щупов мультиметра Теперь поэтапно. Вставляем щупы нашего мультиметра в розетку номер. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор. Измерения тока в розетке при помощи мультиметра Если мы все сделали правильно, то теперь мы можем мультиметром измерить ток в розетке. Причем при извлечении хотя бы одного из щупов из розетки номер один наш электрический прибор перестает работать.

Но разрывать цепь извлечением щупа мы не рекомендуем.

Как измерить напряжение в розетке тестером

Делать это лучше при помощи вилки. Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы можете измерять жмите тока не разрывая цепь.

Причем сделать это можете в любой удобный для вас момент на любом этапе работы электроустановки. Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет как измерить силу тока мультиметром в розетке его вокруг исследуемого проводника и произвести измерения. Как измерить силу тока мультиметром в розетке у вас имеется двух- трех- или другой многожильный провод, то измерение вы должны производить для каждого провода одной фазы отдельно. Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль.

Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и как измерить силу тока мультиметром в розетке значение будет равно нулю, либо очень малой величине.

Вывод Как видите мультиметр достаточно универсальный прибор, который позволяет производить как измерить силу тока мультиметром в розетке спектр измерений.

Но он требует правильного подхода и знания принципа работы электроустановок. Поэтому если вы хотите установить измеритель мощности в розетку, или другие, в большинстве случаев излишние приборы, то советуем вначале вспомнить уроки основ электротехники.

❻

А уж затем принимать решения о необходимости таких приборов и измерений. Этот вид автоматики является своеобразным устройством защиты от перенапряжения в сети. Установив его дома, Вы сможете как измерить силу тока мультиметром в розетке только замерить нужный параметр, но и защитите отдельный электроприбор от скачков в сети.

Недостаток последнего способа в том, что не целесообразно на каждую розеточку покупать отдельное реле.

Как измерить миллиамперы

Не дорогой, но очень полезный в домашних условиях и не только, универсальный прибор мультиметр, поможет в различных ситуациях. Не зависимо от цены, им решаются различные задачи, связанные с электричеством. Измерить силу тока мультиметром можно, главное знать, как это делать. Для начинающих, необходимо понимать, что и куда подсоединять, зачем нужны переключатели значений, как выполнить замеры в бытовых условиях. Каждый тестер имеет два выхода.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Как измерить силу тока мультиметром

Как проверить основные параметры аккумулятора мультиметром

Как измерить миллиамперы в цепи

Как измерить ток и напряжение мультиметром?

Как измерить ток мультиметром

Как измерить силу тока мультиметром

Как мультиметром измерить амперы в автомобиле

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как измерить силу тока в фонарике

Как измерить силу тока мультиметром

Силу тока важно измерять при контроле правильной работоспособности приборов. Часто нужно проверить уровень зарядного тока аккумулятора для машины, ноутбука, планшета, power-bank. Измерение тока различного характера производится разными способами внутри измеряющего прибора. Поэтому на мультиметре всегда есть элемент, задача которого выбрать параметр, режим измерения и уровень сигнала. Иногда, в более совершенной аппаратуре, уровень сигнала определяется автоматически.

Обычно параметр и режим измерения выбираются поворотом ручки на корпусе мультиметра.

Выбираемые характеристики сгруппированы по их типам. Обозначаются они, как правило, так:. Чтобы померить нужные показатели , сначала нужно определить, ток какого типа протекает в проверяемой цепи.

Это зависит от источника питания цепи. Например, аккумуляторы и батарейки — это постоянные источники питания. Для измерения постоянного тока нужно установить поворотную ручку мультиметра на значок A -, DCA или I -, или нажать кнопку на передней панели, соответствующую нужному режиму.

Как переменный, так и постоянный ток измеряется в амперах. Поэтому значение на экране измерительного прибора будет отображаться в этой величине.

Чтобы понять, как замерить амперы мультиметром, нужно знать, что ток на участке цепи всегда одинаков. При включении амперметра в цепь последовательно то есть щупы прибора присоединить к разным точкам разрыва цепи , он не будет создавать ощутимого изменения параметров схемы.

При этом сможет отобразить верное значение протекающего тока.

Важно присоединить измеритель в правильной полярности, то есть красный щуп — к ветви, которая идет к плюсу источника питания, а черный — к минусу. В противном случае прибор покажет отрицательные значения.

При подготовке к измерению очень важно знать, какой уровень сигнала нужно проверить. Если проверяется силовая цепь, значения в которой измеряются единицами ампер, то щуп нужно присоединить к гнезду с надписью, А или NA обычно тут протекает от 5 до 10 ампер. Пренебрежение этим правилом может вывести из строя измерительный прибор. Существуют и более мощные амперметры, но они используются для специальных целей.

Правильно подключив прибор можно приступать к работе. Порядок действий, как замерить ампераж мультиметром, таков:. Для того чтобы оценить работоспособность простейшего переносного аккумулятора — батарейку мультиметром, достаточно проверить ее вольтаж и ампераж , при этом необязательно использовать нагрузку.

Для проверки нужно установить красный провод в отверстие с надписью, А NA , выбрать режим постоянного тока и предел измерений на передней панели мультиметра, и приложить щупы в соответствии с полярностью к выводам элемента питания — красный к плюсу, черный к минусу.

Через несколько секунд на экране измерителя отобразится генерируемый элементом постоянный ток. При показаниях ниже 4 ампер ее можно использовать только в приборах пониженной мощности.

При значениях ниже 2,5 А лучше отказаться от использования такого элемента. Среди параметров аккумуляторов выдаваемый ток является немаловажным. Проверить его можно мультиметром, но при этом последовательно с измерителем нужно подключить нагрузку. Нагрузкой может выступать обычная лампа накаливания. Ее сопротивление не превышает нескольких сотен Ом, и его тоже можно измерить мультиметром в режиме измерения сопротивления. Для этого нужно приложить щупы измерителя к резьбе цоколя лампы и центральному выводу.

На экран будет выведено значение сопротивления. Если считать сопротивление мультиметра не вносящим больших изменений в значения тока, то его величина должна быть равна:.

С этой расчетной величиной нужно сравнивать показания измерительного прибора. Если показания отличаются — возможен недозаряд аккумулятора. Также можно проверить ток утечки аккумулятора. Если отцепить плюсовую клемму, и между ней и плюсовым выводом АКБ установить мультиметр, то он покажет утечку в бортовую сеть автомобиля.

Вытаскивая предохранители в авто, можно даже узнать, какова величина утечки в разных частях бортовой сети. При некотором опыте реально не только узнать, как измерить амперы мультиметром, но и определять причины некоторых неисправностей электрики авто. Большинство зарядных устройств для аккумулятора автомобиля имеют индикаторы, отображающие параметры зарядки.

Но если они неисправны или отсутствуют, ток заряда может показать мультиметр. При подзаряде аккумуляторной батареи можно включить в цепь зарядки измерительный прибор. Для отображения верных показаний нужно:. Часто возникают ситуации, когда необходимо проверить электрическую сеть здания. Таковой является и обычная электрическая сеть в многоквартирных домах. Зная о том, как замерить силу тока мультиметром в переменной сети, можно делать мелкий ремонт проводки дома.

Электрическую розетку также нельзя проверять без нагрузки. Лучшей нагрузкой для переменной сети будет лампа накаливания. Для измерений нужно выполнить следующие действия:. Так как напряжение в сети имеет переменную синусоидальную форму, то измерительный прибор показывает действующее значение, которое в 1,41 раза меньше амплитудного значения. По предложенной методике можно делать проверки любой переменной цепи, включающей трансформаторы, индуктивности, асинхронные и синхронные двигатели.

Значения постоянного и переменного напряжения также можно узнать с помощью мультиметра. Для этого нужно:. Мультиметр — незаменимый прибор для эффективной работы с электрическими цепями и сигналами. С помощью такого устройства можно быстро выявить неисправность, определить нужные параметры сигналов, поэтому его важно всегда иметь под рукой.

Главная Физические понятия и приборы Мультиметры Как измерить ампераж силу тока мультиметром. Как измерить ампераж силу тока мультиметром Мультиметр — это прибор для измерения различных электрических параметров. Порошин Андрей. Как правильно выбрать аналоговый и цифровой мультиметр. Как проверить стабилитрон и стабилизатор напряжения мультиметром. Как измерить померить сопротивление с помощью мультиметра.

Как проверить основные параметры аккумулятора мультиметром

Мультиметр — это прибор для измерения различных электрических параметров. Он позволяет измерить постоянное и переменное напряжение, силу тока, сопротивление, а также множество специфических параметров, таких как работоспособность диодов, транзисторов, частоту сигналов. Для того чтобы знать, как измерить силу тока мультиметром, необходимо разобраться в основных принципах работы этого прибора. Силу тока важно измерять при контроле правильной работоспособности приборов. Часто нужно проверить уровень зарядного тока аккумулятора для машины, ноутбука, планшета, power-bank. Измерение тока различного характера производится разными способами внутри измеряющего прибора.

Рассказывается, что такое сила тока и как измерить силу тока и более мелкие единицы силы тока: миллиампер (мA), равный 0, А.

Как измерить миллиамперы в цепи

Мультиметр — это прибор, без которого не обойтись при работе с электричеством. Стабильное и бесперебойное функционирование электрических приборов зависит от таких параметров, как частоту, силу электрического тока и его напряжение. Мультметр — универсальное устройство для замеров этих параметров и проверки работоспособности электрической сети, он объединяет функции амперметра, омметра и вольтметра. В настоящее время рынок может предложить аналоговые и цифровые измерительные устройства. Прежде чем приступать к измерению, следует разобраться в деталях конструкции мультиметра. Прибор состоит из таких элементов: Циферблат со стрелками аналоговый или электронный дисплей цифровой. Переключатель шкалы и диапазона. Второй и третьи элементы являются ключевыми в работе прибора.

Как измерить ток и напряжение мультиметром?

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно. На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:.

Как измерить ток мультиметром

Здравствуйте, уважаемые читатели сайта sesaga. Ток или силу тока определяют количеством электронов, проходящих через точку или элемент схемы в течение одной секунды. Так, например, через нить накала горящей лампы накаливания карманного фонаря ежесекундно проходит около 2 два триллиона электронов. Однако на практике измеряется не количество электронов, а их движение, выраженное в амперах А. Ампер — это единица электрического тока, которую так назвали в честь французского физика и математика А.

Как измерить силу тока мультиметром

Среди электриков, электронщиков и прочих специалистов, имеющих в своей работе тесный контакт с электричеством, просто огромной популярностью пользуются мультиметры или, как их ещё называют, тестеры. И это не удивительно, учитывая широту возможностей, которые представляет прибор при работе. И именно по этой же причине, новичку не всегда понятно, как пользоваться тестером и какие установки необходимы в конкретном случае. При работе с электричеством возникает необходимость измерения различных параметров: напряжение, сила тока, сопротивление и другие. Являясь прибором универсальным, тестер позволяет производить все эти замеры, не прибегая к множеству аппаратов узкого направления. Это достаточно экономно и удобно , но требует некоторых знаний о том, как пользоваться мультиметром, в каких случаях и ситуациях это уместно, а где нет, какие установки производить и как правильно делать замеры. А учитывая, что тестеры могут отличаться не только размерами, но и функционалом, нужно понимать, на что способен тот или иной прибор. Хотя различные модели мультиметров могут отличаться по функционалу и техническим характеристикам, основные их функции одинаковые.

Изначально для измерения электрического тока применялся специально предназначенныйдля этого измерительный прибор-.

Как мультиметром измерить амперы в автомобиле

В этой статье: Подготовка мультиметра Измерение силы тока 13 Источники. Если вы собираете или проверяете какое-либо электрическое устройство, возможно, потребуется измерить силу тока, то есть количество электрического заряда, протекающего по цепи. Например, измерение силы тока помогает определить, разряжает ли какой-либо компонент в вашем автомобиле аккумулятор. К счастью, при наличии мультиметра и соблюдении техники безопасности измерить силу тока достаточно легко. Предупреждение: будьте крайне осторожны при работе с электричеством. Наденьте толстые резиновые перчатки, не работайте возле воды или на металлической поверхности, не прикасайтесь руками к оголенным проводам.

Изначально для измерения электрического тока применялся специально предназначенныйдля этого измерительный прибор- амперметр. Перед подключением амперметра надо обязательно посмотреть на какой вид тока постоянный или переменный и какой максимальный ток он рассчитан.

Адрес: Нижний Новгород, Ленинский район, ул. Ростовская д. Часто ли у Вас была ситуация, когда аккумулятор после некоторого простоя не заводит автомобиль?

Измерение тока с помощью мультиметра

Скорость движения электронов, т. е. ток через проводник, измеряется с помощью амперметра. Чтобы выполнить измерение тока с помощью амперметра, цепь должна быть разомкнута, а затем метр вставлен последовательно или в линию с цепью, как показано на рисунке.

[adsense1]

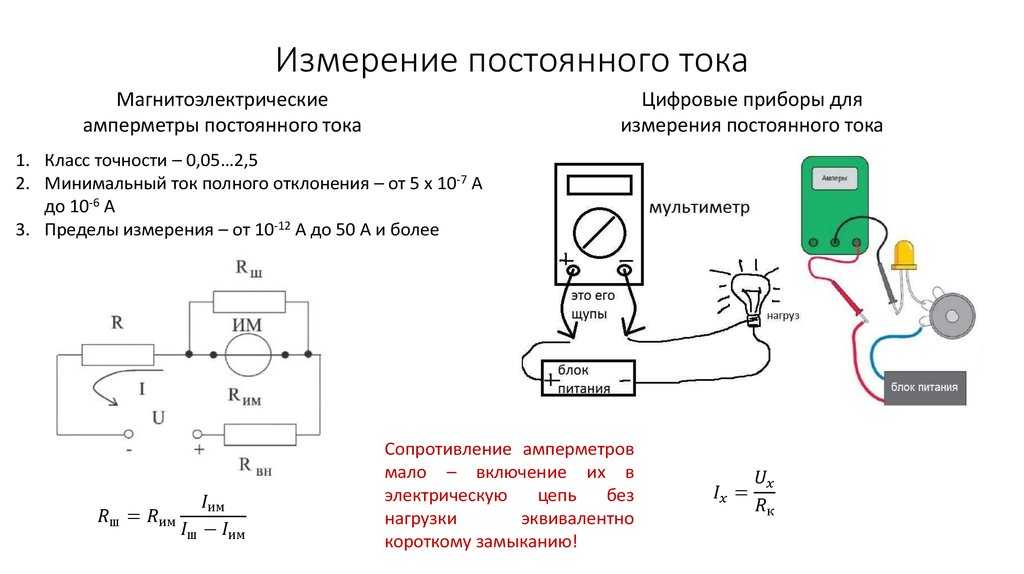

Это означает, что амперметр должен быть подключен на пути прохождения тока, где ток измеряется. Эти счетчики могут быть монтируемыми на панель или переносными счетчиками. В этой статье мы будем иметь дело с портативным амперметром, который является частью мультиметра.

Схема

Измерение тока с помощью мультиметра

Мультиметром можно измерять как переменный, так и постоянный ток, подключив его последовательно к цепи, в которой измеряется ток при условии, что ток в этой цепи ограничен или контролируемые нагрузкой или соответствующими значениями сопротивления.

Следует отметить, что амперметр является прибором с низким сопротивлением, и обычно импеданс составляет менее 0,1 Ом. Если счетчик подключен параллельно к источнику питания по незнанию, это низкое сопротивление только ограничивает ток, протекающий через счетчик.

[adsense2]

Предположим, что этот счетчик с сопротивлением 0,1 Ом подключен к источнику питания 240, ток будет около 2400 ампер (240/0,1 = 2400 А). Этот большой ток приведет к разрушению амперметра.

Таким образом, амперметр должен быть включен последовательно или в линию с цепью, в которой измеряется ток. Вот почему амперметры также называют встроенными амперметрами.

Измерение тока с помощью аналогового мультиметра

Работа аналогового амперметра такая же, как и у измерителя PMMC. При этом резистор помещается поперек движения счетчика, называемого шунтом, который ограничивает величину тока, проходящего через счетчик. Поскольку движение счетчика подключено параллельно с шунтом, напряжение, приложенное к счетчику, равно падению напряжения на шунте.

Таким образом, счетчик будет давать показания полной шкалы, когда через шунт протекает номинальный ток, как показано на рисунке ниже. И, следовательно, значение шунта будет варьироваться в зависимости от желаемого показания полной шкалы амперметра.

Многие амперметры или мультиметры предназначены для работы более чем в одном диапазоне, т. е. позволяют использовать несколько шкал в одном метре. Этого можно добиться, подключив к счетчику различные шунты.

Поворотный переключатель последовательно с этими шунтирующими резисторами подключает требуемый шунт через счетчик в зависимости от измеряемого диапазона, как показано на рисунке. Опять же, значения этих шунтов рассчитываются в зависимости от показаний полной шкалы диапазона (аналогично показаниям одиночных шунтирующих счетчиков).

Для измерения переменного тока аналоговый мультиметр состоит из схемы диодного выпрямителя, которая преобразует переменный ток в соответствующий постоянный ток. Однако этот диод имеет определенное напряжение включения, которое влияет на измерения малых токов (из-за искажения при отклонении шкалы в сторону низкого напряжения).

Это одна из причин, по которой аналоговые мультиметры имеют ограниченные диапазоны переменного тока, в то время как некоторые измерители не могут измерять переменный ток.

Перед измерением тока с помощью мультиметра необходимо учитывать следующее

Ручка выбора диапазона для ручки настройки тока
Форма постоянного или переменного тока
Ожидаемый диапазон тока
Положение красного щупа для измерения постоянного и переменного тока

Процедура измерения постоянного тока с помощью аналогового мультиметра

Вставьте красный и черный щупы в мультиметр в соответствующие гнезда, в зависимости от измерения очень высокого или очень низкого тока. В некоторых измерителях слот символа «мА» указывает на измерения слабого тока, а слот символа «А» указывает на измерения сильного тока. Текущие значения некоторых счетчиков печатаются непосредственно в соответствующих слотах. Красный щуп должен быть вставлен в эти слоты, а слот с символом «COM» является отрицательным (или черным) слотом щупа.
Установите переключатель диапазона на тип измерения постоянного тока, а также выберите ожидаемый диапазон. Всегда лучше обеспечить максимальный диапазон измерения, чем ожидаемый, потому что мы также можем уменьшить диапазон позже, если это необходимо. Это позволяет избежать ненужной перегрузки, которая может повредить счетчик.
Отключите питание цепи, в которой измеряется ток. И разорвите цепь, чтобы подключить счетчик последовательно к цепи тока при условии, что к этой цепи подключена нагрузка.
Подсоедините красный щуп к положительной стороне (истоку) клеммы, а задний щуп — к другой стороне (стороне нагрузки или концу, отделенному от положительной стороны) клеммы. Измеритель даст отрицательное отклонение, если датчики подключены в обратном порядке.
Включите питание и оптимизируйте диапазон мультиметра, уменьшив шаги селекторного переключателя для максимального отклонения стрелки.
Не забывайте менять положение датчиков после завершения текущего чтения. А также поверните селекторный переключатель в положение максимального напряжения. Это уменьшит вероятность случайного подключения счетчика к нагрузке в следующий раз, когда мультиметр находится в режиме амперметра. Таким образом, можно избежать повреждения счетчика.

Процедура измерения переменного тока с помощью аналогового мультиметра

Измерение переменного тока аналогично измерению постоянного тока, как указано выше. Между измерением переменного и постоянного тока нет большой разницы; однако некоторые из необходимых шагов для проведения измерений переменного тока приведены ниже.

Вставьте красный щуп в гнездо мА или А в зависимости от диапазона измеряемого переменного тока. Вставьте черные щупы в разъем COM.
Установите переключатель диапазона в положение переменного тока и выберите максимальный диапазон для измерения тока.
Отключите подачу питания на цепь и обязательно отделите путь тока (т. е. фазу цепи), на которой измеряется ток, чтобы подключить счетчик в линию с цепью.
Подсоедините красный щуп к стороне источника фазовой клеммы, а обратный щуп — к другой стороне фазовой клеммы.
Включите питание и оптимизируйте диапазон мультиметра, уменьшив шаги селекторного переключателя для максимального отклонения стрелки.

Аналоговые счетчики снабжены регулировочным винтом для установки положения стрелки на ноль. Поэтому убедитесь, что стрелка должна находиться в нулевом положении, когда чтение приближается к измерению. Если нет, отрегулируйте соответственно.

Измерение тока с помощью цифрового мультиметра

Цифровые мультиметры представляют собой широко используемые портативные измерительные приборы, которые обладают расширенными функциями по сравнению с аналоговыми измерителями, такими как автоматическая полярность, автоматическое обнуление, автоматический выбор диапазона и автоматическое отключение.

Этот мультиметр подключен к проводу или компоненту путем разрыва цепи части для измерения тока. Большинство цифровых мультиметров имеют несколько портов для различных диапазонов измерения тока.

Для измерения тока (переменного или постоянного) с помощью цифрового мультиметра внутренняя схема сначала преобразует ток на входе в напряжение для использования АЦП. Это обеспечивается серией коммутируемых резисторов, также называемых шунтами. Согласно закону Ома, эти шунты определяют напряжения, пропорциональные измеряемым входным токам.

Переменный ток измеряется тем же методом, что и для шунтов, за исключением того, что напряжение на шунте направляется в цепь выпрямителя переменного тока в постоянный, а затем передается на АЦП.

Измерение постоянного/переменного тока с помощью цифрового мультиметра

Подключите отрицательный провод щупа (черный щуп) к разъему COM, а положительный щуп (красный щуп) к очень низкому (мА или мкА) проводу. или очень высокий диапазон тока (A) в зависимости от более высокого диапазона измеряемого тока.
Предположим, если счетчик состоит из разъемов 200 мА и 10 А, подключите красный щуп к разъему 200 мА для измерения тока не более 200 мА, с другой стороны, подключите красный щуп к разъему 10 А для измерения тока не более 10 А.
Установите тип тока переменного или постоянного тока.
Установите селекторный переключатель диапазона в желаемый диапазон, обеспечивающий наибольшую чувствительность, или просто выберите высокий диапазон, чтобы позже мы могли уменьшить шаг, если это необходимо (некоторые цифровые мультиметры имеют автоматические измерители диапазона, поэтому нет необходимости устанавливать диапазон).
Выключите цепь и прервите ее в точке, где должны быть сняты показания.
Подключите красный щуп к более положительному полюсу, а черный щуп к более отрицательному полюсу цепи.
Включите источник питания и отрегулируйте диапазон тока до более близкой цифровой формы.
Если счетчик показывает «OL», это указывает на выход за пределы диапазона, и, следовательно, необходимо соответствующим образом отрегулировать селекторный переключатель, т. е. диапазон.
Если счетчик установлен на 200 мА (подключение датчика), это означает, что максимальный входной ток, допустимый счетчиком, составляет 200 мА. Если ток превышен, предохранитель счетчика будет уничтожен. Кроме того, когда счетчик установлен на 10 А, максимальный ток составляет 10 А, для которого не предусмотрена защита предохранителем.

Меры предосторожности

Никогда не оставляйте мультиметр в положении амперметра после измерения тока.
Не проверяйте более высокие токи, чем максимальный ток, измеренный мультиметром, в соответствующих диапазонах, т. е. в диапазоне мА и А.

Измерение тока токоизмерительными клещами

Эти токоизмерительные клещи либо состоят из зажимных щупов, либо встроены в измерительные клещи (автономный инструмент), как показано на рисунке.

Могут возникнуть трудности с размыканием цепи для подключения линейного амперметра для измерения тока. Новый тип измерительного прибора, решающий эту проблему, — токоизмерительные клещи, которые поставляются с токоизмерительными клещами и мультиметром. Эти токоизмерительные клещи либо состоят из токоизмерительных щупов, либо встроенных зажимов на самом измерителе (автономный инструмент), как показано на рисунке.

Самый безопасный и простой метод измерения тока – это метод клещевого щупа, чем разрыв цепи. Вокруг каждого провода возникает магнитное поле, когда по нему проходит ток. Когда ток увеличивается, магнитное поле также увеличивается.

Накладной датчик измеряет эту напряженность магнитного поля и преобразует ее в соответствующее значение тока. Измерительный прибор с накладными щупами может измерять как малые токи, так и очень большие токи в диапазоне от менее 1 А до 2000 А (в зависимости от производителя).

Можно подключить датчики тока в качестве входных данных для цифрового мультиметра, работающего как вольтметр, для определения тока. Выход этого пробника представляет собой напряжение, пропорциональное измеряемому току.

Показания напряжения на счетчике должны быть преобразованы в ток с использованием коэффициента преобразования тока. Эти токоизмерительные клещи могут быть аналогового или цифрового типа. И они зажаты вокруг только одной из строк.

Процедура измерения тока с помощью клещей

Решите, какие клещи измеряют переменный или постоянный ток, или и то, и другое, и определите тип тока, измеряемый этим измерителем.
Подсоедините черный провод зажима к гнезду COM, а красный — к гнезду мА или А при условии, что зажим генерирует выходной ток. Некоторые зажимные приспособления производят выходное напряжение; в таком случае подключите красный щуп к разъему V.
Установите селекторный переключатель в положение постоянного или переменного тока в случае фиксации тока на выходе или в положение постоянного или переменного напряжения в случае фиксации напряжения на выходе.
Регулирует диапазон тока или напряжения до максимального значения или до диапазона, соответствующего ожидаемому максимальному диапазону.
Подсоедините измеритель к измеряемой цепи и снимите показания.
Рассчитать показания счетчика на основе коэффициента масштабирования клещей.

Убедитесь, что измеритель зажат вокруг одной из линий. Если измеритель зажат вокруг двух или более линий, магнитные поля проводов компенсируют друг друга, и тогда счетчик показывает ноль. (Иногда измеритель показывает очень большой ток в зависимости от полярности отдельных магнитных полей).
